1 Modelowanie i analiza systemów informatycznych Spis treści Modelowanie i analiza systemów informatycznych...1 Ćwiczenia Diagramy czynności...2

Ćwiczenia 2 Diagramy czynności Ćwiczenie 1 System logowania W ćwiczeniu tym przedstawimy diagram czynności dla systemu uwierzytelniania i

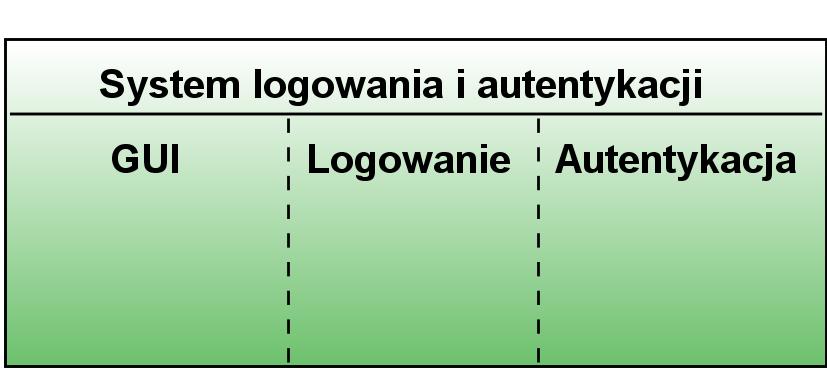

Na początku utworzymy trzy partycje: GUI (graficzny interfejs użytkownika), Logowanie oraz Autentykacja: Pierwszymi czynnościami użytkownika

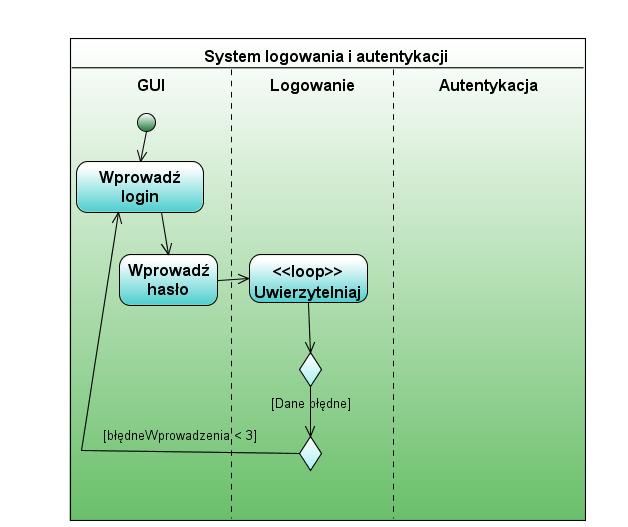

2 Ćwiczenia 2 Diagramy czynności Ćwiczenie 1 System logowania W ćwiczeniu tym przedstawimy diagram czynności dla systemu uwierzytelniania i autentykacji. Na początku utworzymy trzy partycje: GUI (graficzny interfejs użytkownika), Logowanie oraz Autentykacja: Pierwszymi czynnościami użytkownika jest wprowadzenie loginu oraz hasła. Czynność Uwierzytelniaj będzie identyfikowała użytkownika na podstawie podanych danych: Uwierzytelnianie będzie przeszukiwało bazę danych i próbowało zweryfikować dane podane przez użytkownika. Możliwe będzie podanie danych trzy razy (w pętli):

administratora: Następnym krokiem będzie autentykacja mająca na celu

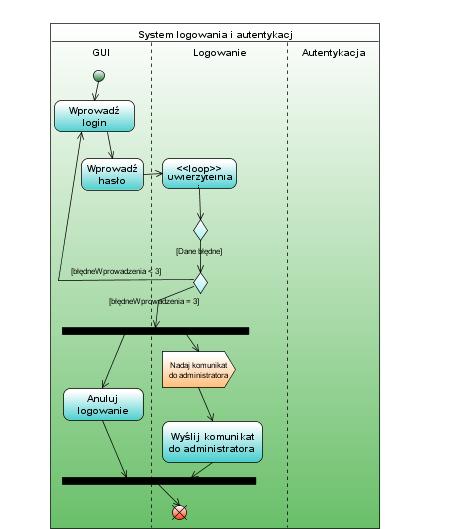

3 Jeżeli błędne informacje zostaną wprowadzone po raz trzeci wówczas system rozpocznie równocześnie anulowanie logowania oraz powiadomi administratora: Następnym krokiem będzie autentykacja mająca na celu pobrać informacje o roli przypisanej do użytkownika. Jeżeli napotka problem wyświetlony zostanie

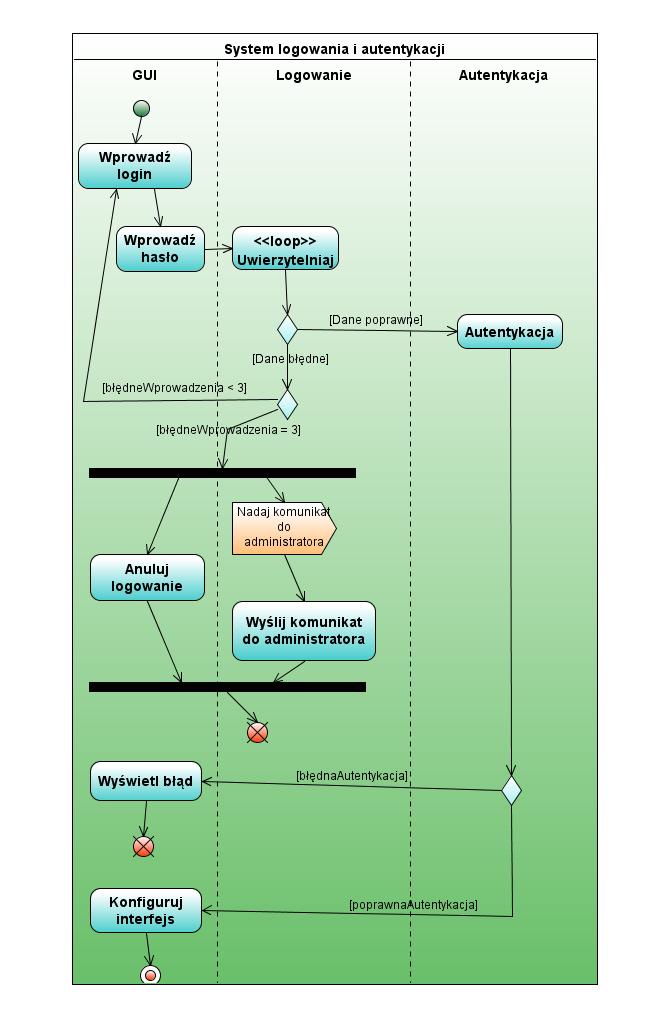

4 błąd, jeżeli zadziała poprawnie użytkownik zostanie przeniesiony do Konfigurowania interfejsu dla pobranej roli:

Ćwiczenie 2 Dodawanie zasobów do kursu e-learningowego Ćwiczenie to pomoże zilustrować proces dodawania zasobów do systemu e- learningowego.

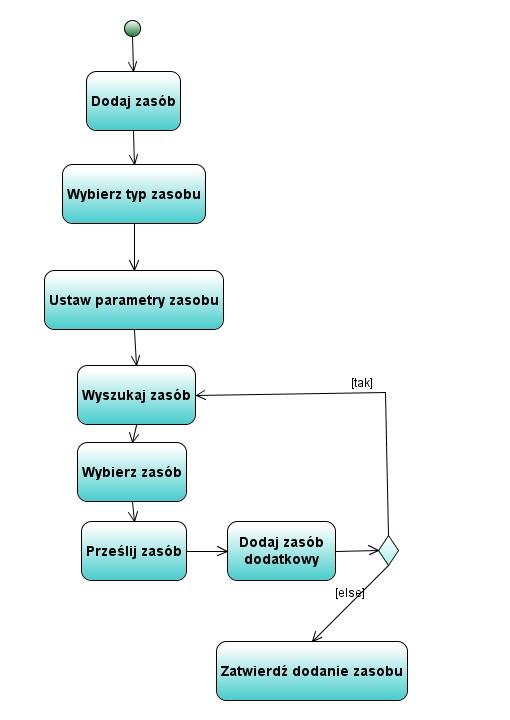

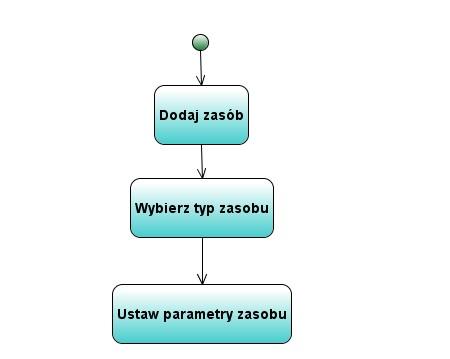

6 Ćwiczenie 2 Dodawanie zasobów do kursu e-learningowego Ćwiczenie to pomoże zilustrować proces dodawania zasobów do systemu e- learningowego. Rozpocznie się on od wybrania przez prowadzącego opcji Dodaj zasób. W następnej akcji wybiera on typ zasobu (strona, link, odnośnik, plik itd). Po wybraniu typu następuje czynność Ustaw parametry zasobu: Po ustawieniu parametrów następuje wyszukanie zasobu do dodania, następnie jest on wybierany i przesyłany ( przygotowany do przesłania). Następnie użytkownik jest pytany czy chce dodać dodatkowy zasób jeśli tak zostanie przeniesiony do wyszukania zasobu, w przeciwnym wypadku dodanie zasobu zostanie zatwierdzone:

Kolejnym krokiem jest weryfikacja poprawności zasobu. Po negatywnej weryfikacji użytkownik zostaje przeniesiony do wyszukiwania zasobów w przeciwnym wypadku, zasób zostanie dodany do kolejki zasobów.

7 Kolejnym krokiem jest weryfikacja poprawności zasobu. Po negatywnej weryfikacji użytkownik zostaje przeniesiony do wyszukiwania zasobów w przeciwnym wypadku, zasób zostanie dodany do kolejki zasobów. Zasób zostaje wstawiony do składnicy zasobów a metadane o nim do bazy zasobów. Następnie wybierane jest miejsce wyświetlenia w kursie po czym użytkownik decyduje czy chce dodać kolejny zasób, czy też zakończyć pracę.

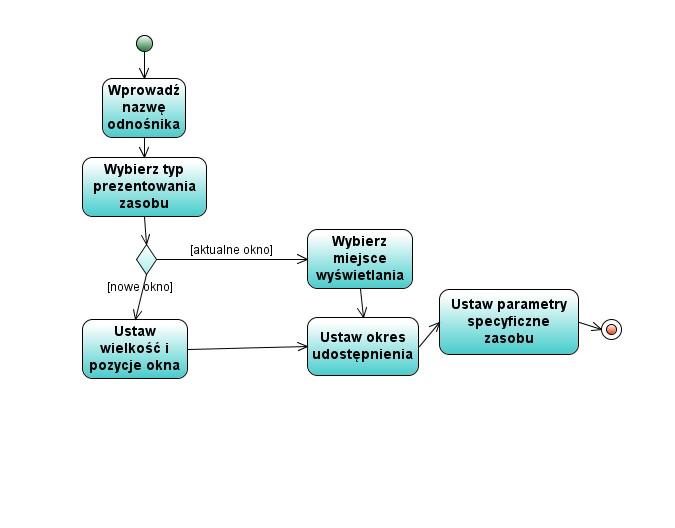

8 W ćwiczeniu tym uszczegółowimy także 2 czynności Weryfikacje poprawności zasobu oraz Ustawianie parametrów zasobów. Ustawianie parametrów zasobu najpierw prosi o wstawienie odnośnika pod którym będzie znajdować się on znajdować, następnie wybrane jest miejsce wyświetlania (nowe/aktualne okno) oraz właściwości tego miejsca. Następnie ustawiany jest okres udostępniania oraz parametry specyficzne zasobu.

9 Kolejną opisaną dokładniej czynnością będzie weryfikacja poprawności zasobu. Weryfikacja sprawdza czy zasób o podanej nazwie istnieje, jeśli tak pyta się czy podmienić (nadpisać) stary zasób nowym materiałem. Niezależnie czy materiał ma być podmieniony czy nie sprawdzana jest jego wielkość. W przypadku gdy nie chcemy nadpisywać istniejącego materiału bądź wielkość jest nieprawidłowa czynność ulega zakończeniu. Jeżeli wielkość jest poprawna wówczas materiał sprawdzany jest w poszukiwaniu wirusów. Jeżeli materiał posiada niebezpieczny kod istnieje możliwość zakończenia czynności bądź zatwierdzenia go bez względu na bezpieczeństwo. Jeżeli zasób jest czysty, wówczas zostaje zatwierdzony:

10 Ćwiczenie 3 (samodzielne) Sporządzić diagram czynności odnośnie równoważenia deficytu budżetowego. W księstwie doszło do problemów budżetowych. Władca sprawdził wyliczenia skarbników i faktycznie podatki od poddanych były znacznie mniejsze od utrzymania żołnierzy, koni i budynków. Wobec tego władca postanowił podnieść podatki w tych osadach gdzie były one niższe od 1 talara tygodniowo, do tego właśnie poziomu. Gdyby to okazało się wystarczające, nie trzeba by zmniejszać żołdu jednak niestety deficyt budżetowy nie zniknął. Wówczas władca odnalazł największy oddział w swej armia i obniżył mu żołd do połowy. Ponownie jednak okazało się, że to nie wystarcza. Kolejnym pomysłem było zaoszczędzenie na wydobywaniu węgla, ponieważ jego zapasy były duże. Książę przejrzał wszystkie swe miasta i w tych, w których były kopalnie nakazał ich rozbiórkę.
