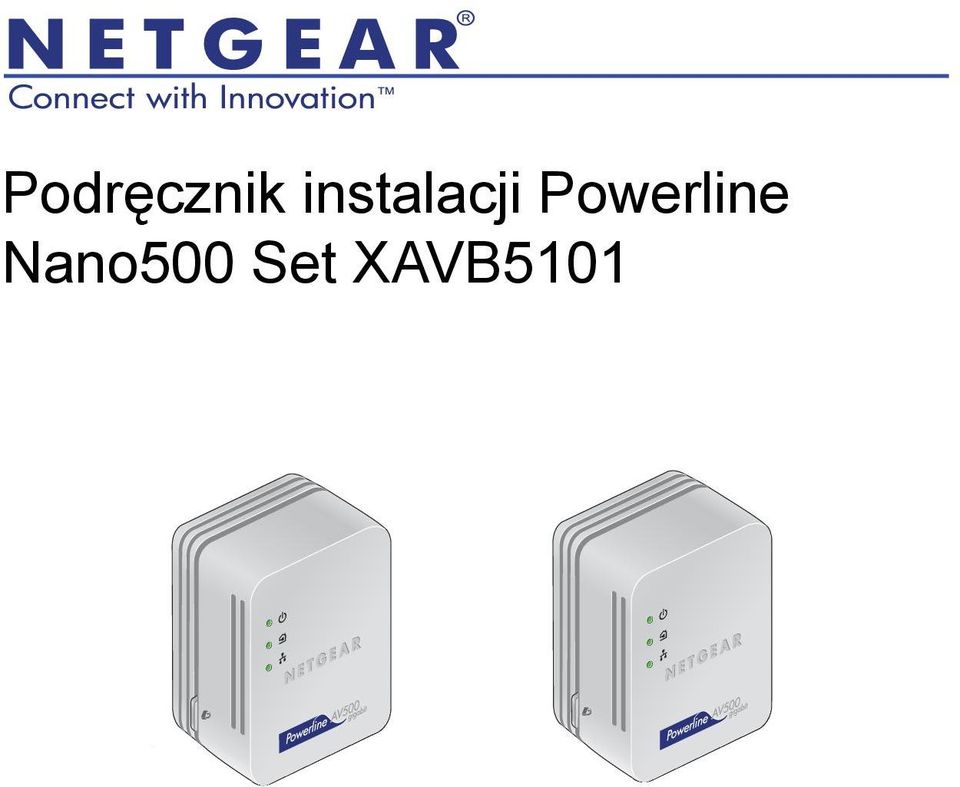

1 Podręcznik instalacji Powerline Nano500 Set XAVB5101

2 2012 NETGEAR, Inc. Wszelkie prawa zastrzeżone. Żadna część tej publikacji nie może być powielana, przesyłana, poddawana transkrypcji, przechowywana w systemie umożliwiającym pobieranie danych ani tłumaczona na inne języki w jakiejkolwiek formie ani za pomocą jakichkolwiek środków bez uprzedniej pisemnej zgody firmy NETGEAR, Inc. Sprzętu NIE należy stawiać na innych urządzeniach, lub umieszczać go w miejscach szczelnie zamkniętych czy szufladach. Należy zadbać o to, żeby urządzenie miało co najmniej 5 cm wolnej przestrzeni wokół siebie. Pomoc techniczna Dziękujemy za wybranie produktu firmy NETGEAR. Aby zarejestrować produkt, pobrać jego najnowsze aktualizacje albo otrzymać pomoc techniczną online, przejdź do strony Telefon (tylko Stany Zjednoczone i Kanada): NETGEAR Telefon (inne kraje): Patrz Znaki towarowe NETGEAR, logo NETGEAR oraz Connect with Innovation są znakami towarowymi oraz/lub zarejestrowanymi znakami towarowymi należącymi do firmy NETGEAR Inc. oraz/lub jej spółek zależnych w USA oraz/lub innych państwach. Informacje mogą ulec zmianie bez powiadomienia. Pozostałe nazwy marek i produktów są znakami towarowymi lub zarejestrowanymi znakami towarowymi należącymi do ich prawnych właścicieli NETGEAR, Inc. Wszelkie prawa zastrzeżone. Oświadczenia i warunki W celu ulepszenia konstrukcji, działania i/lub niezawodności firma NETGEAR może bez uprzedzenia wprowadzić zmiany w produkcie opisanym w niniejszym dokumencie. Firma NETGEAR nie ponosi żadnej odpowiedzialności za skutki wykorzystania lub zastosowania produktów lub obwodów opisanych w niniejszym dokumencie.

3 Zawartość opakowania Adaptery XAV5101 Powerline AV 200* Kable Ethernet (2) Do produktów sprzedawanych w niektórych miejscach dodawana jest pływa CD z zasobami (Resource CD). OSTRZEŻENIE!! Nie podłączać urządzeń Powerline do listwy zasilającej. 3

4 Cechy sprzętu Wskaźnik LED zasilania Wskaźnik LED sieci Powerline Wskaźnik LED sieci Ethernet Przycisk zabezpieczeń Złącze Ethernet Przycisk Przywrócenie ustawień fabrycznych. 4

5 Opisy wskaźników LED Diody LED określają stan adaptera Powerline. Po podłączeniu adaptera, dioda LED zaczyna się świecić na zielono. Adapter nie jest aktywny, jeśli łącze Ethernet nie zostało włączone przez dłużej niż 10 minut. Urządzenie przechodzi w tryb oszczędzania energii, a dioda zasilania zaczyna świecić się na żółto. Dioda LED urządzenia Powerline zaczyna się świecić, kiedy adapter wykryje przynajmniej jedno zgodne urządzenie Powerline. Funkcja Pick A Plug umożliwia wybranie gniazdka o najmocniejszym sygnale, wskazywanym przez diody LED sieci Powerline: - Zielona: Prędkość łącza > 80 Mb/s (Najlepsza) - Pomarańczowa: Prędkość łącza > 50 i < 80 Mb/s (Lepsza) - Czerwona: Prędkość łącza < 50 Mb/s (Dobra) Dioda LED sieci Ethernet zaczyna się świecić po podłączeniu zasilanego urządzenia Ethernet do przynajmniej jednego portu Ethernet. 5

6 Przyciski Przyciski znajdujące się na adapterach Powerline umożliwiają wykonywanie następujących czynności: Przywracanie ustawień fabrycznych Przycisk Przywracenia ustawień fabrycznych pozwala przywrócić fabryczne ustawienia urządzenia Powerline. Nacisnąć i przytrzymać przycisk Przywracania ustawień fabrycznych od 1 do 5 sekund, a następnie go puścić. Przycisk Zabezpieczenia Przycisk Zabezpieczenia umożliwia konfigurację zabezpieczeń między urządzeniami Powerline. Nacisnąć i przytrzymać przycisk Zabezpieczenia od 2 do 5 sekund, a następnie go puścić. Więcej informacji na temat zabezpieczeń można znaleźć w sekcji Instalacja adaptera Powerline na stronie 7. 6

7 Instalacja adaptera Powerline Konfiguracja zabezpieczonej sieci Powerline z dwoma adapterami Powerline. Krok 1. Podłączyć dwa adaptery Powerline. Krok 2: Nacisnąć przycisk Zabezpieczenia na każdym adapterze i przytrzymać przez > 2, ale < 5 sekund, a następnie go puścić. Dioda LED Powerline zacznie mrugać. Wskaźnik LED zasilania przestanie mrugać. Dioda LED Powerline włączy się. Parowanie zabezpieczające zostało zakończone. 7

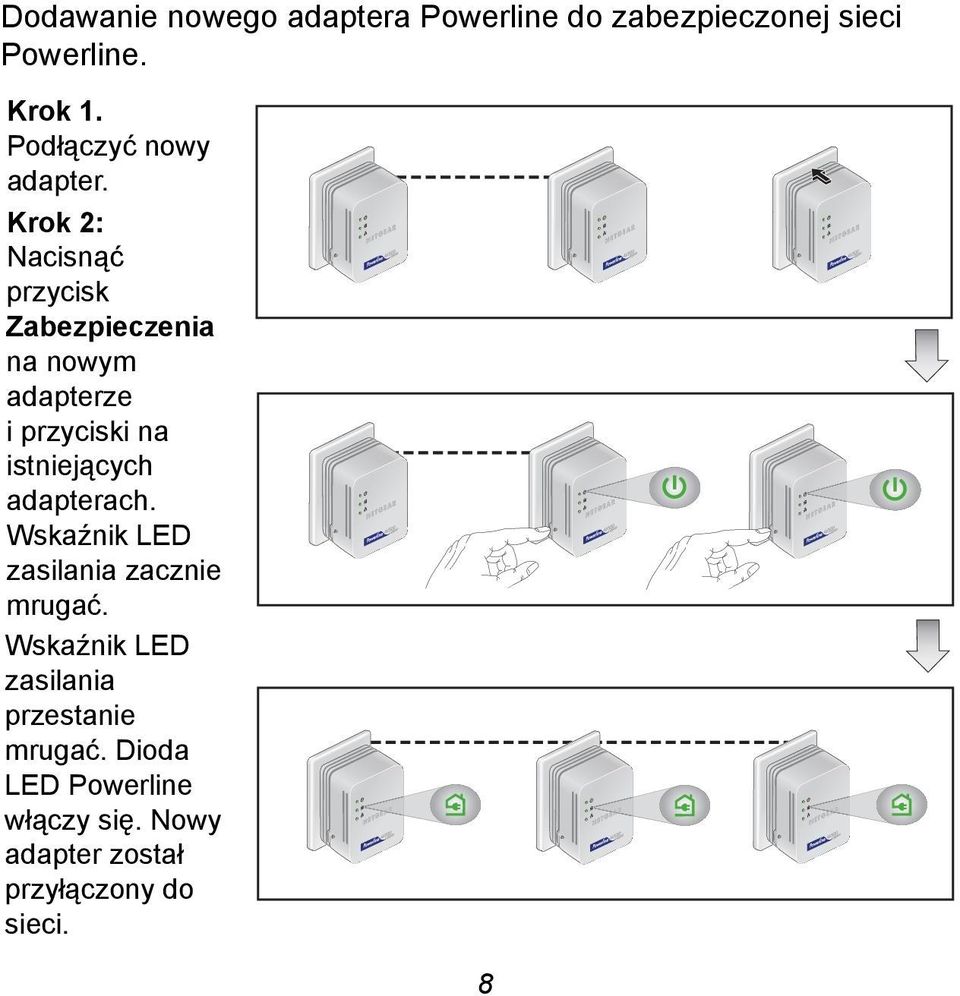

8 Dodawanie nowego adaptera Powerline do zabezpieczonej sieci Powerline. Krok 1. Podłączyć nowy adapter. Krok 2: Nacisnąć przycisk Zabezpieczenia na nowym adapterze i przyciski na istniejących adapterach. Wskaźnik LED zasilania zacznie mrugać. Wskaźnik LED zasilania przestanie mrugać. Dioda LED Powerline włączy się. Nowy adapter został przyłączony do sieci. 8

9 Pomoc techniczna Dziękujemy za wybranie produktu firmy NETGEAR. Po zainstalowaniu urządzenia odszukaj numer seryjny na etykiecie znajdującej się na spodzie produktu i użyj jej do zarejestrowania wyrobu pod adresem Rejestracja jest wymagana, by uzyskać dostęp do telefonicznego centrum obsługi. Stanowczo zalecamy zarejestrowanie się w witrynie firmy NETGEAR. Aby uzyskać pomoc i aktualizacje produktów, przejdź pod adres Aby uzyskać więcej informacji na temat konfigurowania oraz korzystania z urządzenia Adapter Powerline, zapoznaj się z Instrukcją obsługi urządzenia. 9

10 Kompatybilne urządzenia Powerline firmy NETGEAR Adapter Powerline może udostępniać sieć Powerline następującym, kompatybilnym urządzeniom firmy NETGEAR: XAV101, XAV1004, XAV2001, XAV1101, XAV1301, XAV1401, XAV1601, XAV2101, XAV2501, XAV2602, XAV5001, XAV5501, XAV5601, oraz XAV5004. Pełną listę urządzeń HomePlug posiadających certyfikat AV można znaleźć na stronie 10

11 Zgodność Deklaracje zgodności Pełna deklaracja zgodności znajduje się w witrynie deklaracji firmy NETGEAR, pod adresem: W celu uzyskania informacji dotyczących Powszechnej Licencji Publicznej GNU (GPL) można wejść na stronę OSTRZEŻENIE: Nie należy kłaść urządzeń na sobie ani umieszczać ich w ciasnych miejscach, szufladach lub na dywanach. Należy zadbać o to, żeby urządzenie miało co najmniej 5 cm wolnej przestrzeni wokół siebie. Ten symbol został umieszczony zgodnie z dyrektywą Unii Europejskiej 2002/96 w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Jeśli produkt jest utylizowany na terenie Unii Europejskiej, powinien on być traktowany i poddany recyklingowi zgodnie z obowiązującym lokalnie prawem oraz z zastosowaniem postanowień dyrektywy WEEE. NETGEAR, logo NETGEAR oraz Connect with Innovation są znakami towarowymi oraz/ lub zarejestrowanymi znakami towarowymi należącymi do firmy NETGEAR Inc. oraz/lub jej spółek zależnych w USA oraz/lub innych państwach. Informacje mogą ulec zmianie bez powiadomienia. Pozostałe nazwy marek i produktów są znakami towarowymi lub zarejestrowanymi znakami towarowymi należącymi do ich prawnych właścicieli NETGEAR, Inc. Wszelkie prawa zastrzeżone.

12 NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Styczeń 2012
