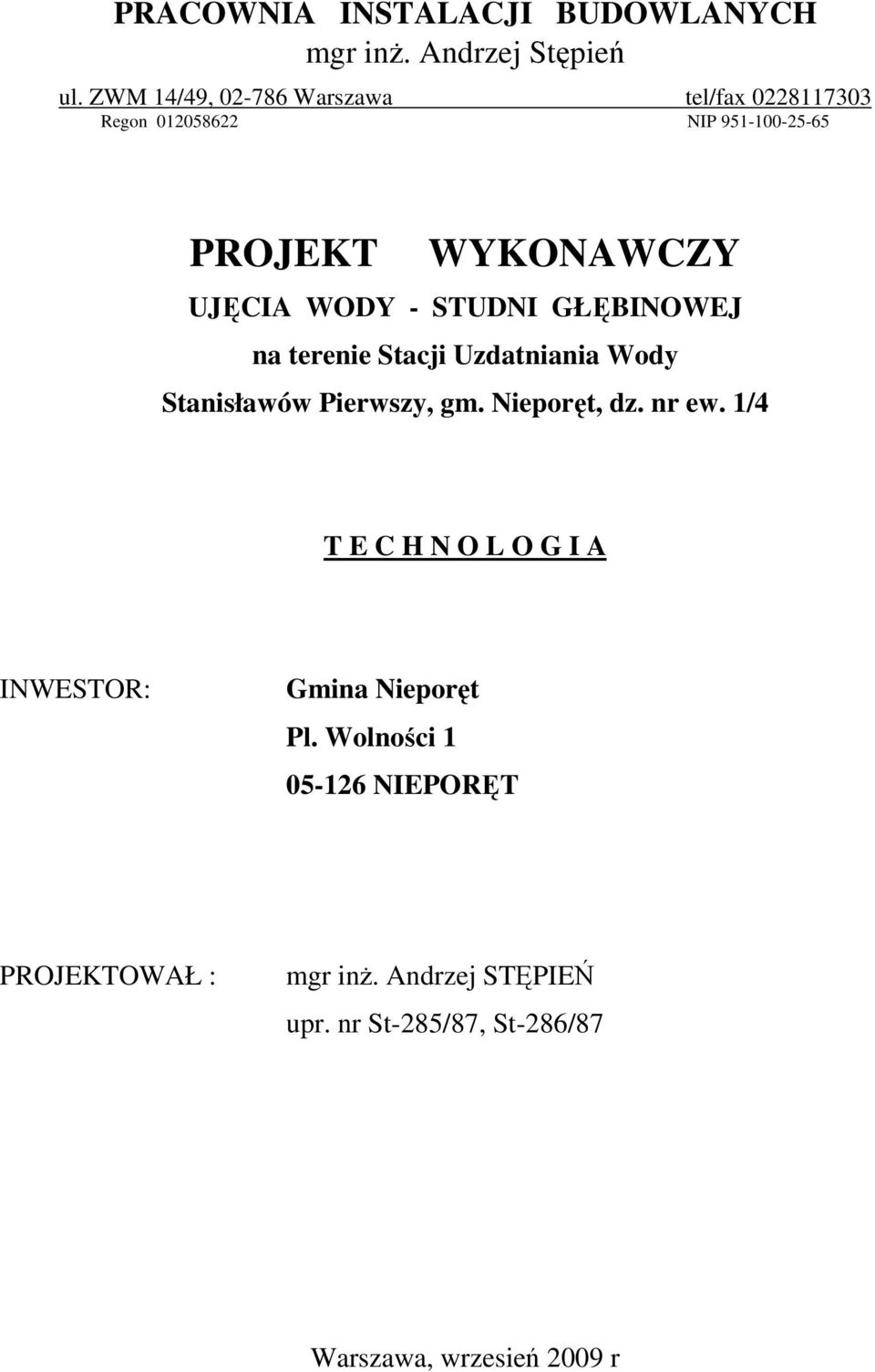

1 PRACOWNIA INSTALACJI BUDOWLANYCH mgr inż. Andrzej Stępień ul. ZWM 14/49, Warszawa tel/fax Regon NIP PROJEKT WYKONAWCZY UJĘCIA WODY - STUDNI GŁĘBINOWEJ na terenie Stacji Uzdatniania Wody Stanisławów Pierwszy, gm. Nieporęt, dz. nr ew. 1/4 T E C H N O L O G I A INWESTOR: Gmina Nieporęt Pl. Wolności NIEPORĘT PROJEKTOWAŁ : mgr inż. Andrzej STĘPIEŃ upr. nr St-285/87, St-286/87 Warszawa, wrzesień 2009 r

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. Dane ogólne 1.1. Podstawa opracowania i wykorzystane materiały 1.2. Zakres opracowania 2. Opis terenu i przedmiotu inwestycji 3. Opis projektowanej studni głębinowej 4. Uzbrojenie studni głębinowej 4.1. Obudowa studni 4.2. Dobór pompy głębinowej 4.3. Wyposażenie studni w urządzenia pomiarowe 5. Rurociąg tłoczny wody surowej II. RYSUNKI 1. Plan sytuacyjny studni głębinowej 1: Profil studni głębinowej 2

3 OPIS TECHNICZNY do projektu wykonawczego ujęcia wody studni głębinowej na terenie Stacji Uzdatniania Wody w Stanisławowie Pierwszym, gm. Nieporęt, dz. nr ew. 1/4 1. Dane ogólne 1.1. Podstawa opracowania i wykorzystane materiały: zlecenie Inwestora, projekt prac geologicznych na wykonanie otworu studziennego w m. Stanisławów Pierwszy dla potrzeb gminnego wodociągu zbiorowego opracowany w sierpniu 2009 mapa sytuacyjno-wysokościowa w skali 1:500 wizja w terenie oraz uzgodnienia dokonane na etapie projektowania obowiązujące normy i przepisy 1.2. Zakres opracowania Opracowanie obejmuje swoim zakresem projekt wykonawczy ujęcia wody studni głębinowej na terenie Stacji Uzdatniania Wody w Stanisławowie Pierwszym, gm. Nieporęt. W zakres projektu wchodzi kompleksowe rozwiązanie techniczne w zakresie instalacji sanitarnych /technologia/ studni głębinowej Stacji Uzdatniania Wody. Projektowany otwór będzie studnią zastępczą dla obecnej studni nr 2 i jego przeznaczeniem jest praca zespołowa ze studnią nr l. Zapotrzebowanie na wodę dla wodociągu gminnego na podstawie pozwolenia wodno prawnego z dnia 7 kwietnia 2006 r. wydanego decyzją Starosty Powiatu Legionowskiego nr 39/2006 wynosi Q śr d = 1615,0 m 3 /d, Q max h = 134,6 m 3 /h. W związku szybko postępującą urbanizacją terenu Gminy do obliczeń urządzeń przyjmuje się zapotrzebowanie w wysokości 160 m 3 /h równe wysokości zatwierdzonych zasobów. 3

4 2. Opis terenu i przedmiotu inwestycji Gmina Nieporęt pod względem administracyjnym należy do powiatu legionowskiego w woj. mazowieckim. Obejmuje powierzchnię 10 tyś. hektarów, a zamieszkuje ją ok mieszkańców. Przez teren Gminy przebiega droga krajowa oraz cztery drogi o znaczeniu wojewódzkim. Największe co do liczby ludności miejscowości to : Nieporęt 2900 mieszkańców, Białobrzegi 1500 mieszkańców oraz Zegrze Południowe 1100 mieszkańców. Główne kierunki rozwoju gminy związane są z turystyką, budownictwem mieszkaniowym, handlem i rolnictwem. Znaczną część obszaru gminy stanowią kompleksy leśny zwłaszcza nad Zalewem Zegrzyńskim i w południowo-wschodniej części gminy. Przez teren gminy przebiegają : gazociąg, ropociąg oraz rurociągi naftowe produktów gotowych. Ujęcie wody jest położone na działce nr ew. nr 1/4 o powierzchni 0,35 ha w obrębie nr 13 Stanisławów Pierwszy. Zgodnie z wpisem z ewidencji gruntów właścicielem nieruchomości jest Gmina Nieporęt, Plac Wolności 1, Nieporęt. Przedmiotem inwestycji jest wykonanie studni głębinowej - zastępczej dla studni nr 2, która będzie współpracowała ze studnią nr Opis projektowanej studni głębinowej Teren projektowanej inwestycji znajduje się na wydzielonej działce o numerze ewidencyjnym 1/4, przeznaczonej wyłącznie dla potrzeb Stacji Uzdatniania Wody, będącej własnością Gminy Nieporęt. Stacja Uzdatniania Wody jest zlokalizowana w odległości około 150 m na zachód od szosy Warszawa-Nieporęt. Istniejąca studnia głębinowa została przekazana w eksploatację Zakładowi Usług Komunalnych w Nieporęcie. Projektowaną studnię głębinową zlokalizowano w obrębie działki nr 1/4, w odległości około 15 m od istniejącej studni nr 2, na zachód. Szczegółową lokalizację projektowanej studni głębinowej przedstawiono na planie sytuacyjnym SUW. 4

5 Projekt prac geologicznych zakłada wykonanie studni o głębokości 50,0 m. Studnia zbudowana zostanie z dwóch kolumn rur : φ 508 mm do głębokości 24,0 m oraz φ 456 mm do głębokości 50,0 m. Dla osiągnięcia wymaganej ilości wody, przewiduje się ujęcie do eksploatacji warstwy wodonośne w zakresie głębokości 26,0-44,0 m licząc wraz ze złączami. Filtr produkcji firmy Pol - Bud Łódź typ PVC - DN 300, o średnicy zewnętrznej φ 315mm z obsypką dla rur o średnicy φ 456 mm. Zakłada się, że cała kolumna filtrowa, a więc rura nadfiltrowa, podfiltrowa i część czynna filtra zostaną wykonane z łódzkich rur filtrowych PVC DN 300 KP. Alternatywnie filtr może być wykonany z perforowanych rur stalowych φ 356 mm o takich samych odcinkach. Dane techniczne otworu studziennego : - głębokość otworu 50,0 m - statyczny poziom zwierciadła wody 4,0 m - ujęty poziom wodonośny - czwartorzęd - rzędna wysokościowa terenu 82,0 m npm - liczba kolumn rur 2 szt - średnica l kolumny mm - średnica 2 kolumny mm - typ filtra - PVC szczelinowy, siatkowy - średnica filtra 315 mm - rura podfiltrowa długości 6,0 m do zabudowy w przedziale 50,0-44,0 m. ppt - filtr właściwy z PVC, szczelinowy, długości 18,0 m wraz ze złączami w przedziale 44,0-26,0 m. ppt - rura nadfiltrowa o długości 10,0 m. - wydajność eksploatacyjna studni Q ekspl 110 m 3 /h przy S ekspl = 5,4 m 5

6 4. Uzbrojenie studni głębinowej 4.1. Obudowa studni Projektowany odwiert studzienny należy przystosować do eksploatacji uzbrajając w kompaktową obudowę naziemną zawierającą głowicę, armaturę odcinającozaporową oraz urządzenia pomiarowe. Zaprojektowano obudowy produkowane przez Przedsiębiorstwo Izolacyjno- Instalacyjne LANGE - Miłoszyce, wykonane z laminatu poliestrowego na podstawie o konstrukcji stalowej w osłonie z laminatu poliestrowo-szklanego. Obudowa wyposażona jest w komplet armatury i urządzeń pomiarowych, w skład których wchodzi : głowica studni, wodomierz śrubowy typu MW150, przepustnica zaporowa bezkołnierzowa ręczna, przepustnica zwrotna bezkołnierzowa, ciśnieniomierz oraz kurek do poboru próbek wody. Pokrywa obudowy wyposażona jest w wentylację, urządzenie do ogrzewania w wypadku postoju pompy głębinowej, skrzynkę elektryczną do przyłączenia kabli zasilających i sterowniczych oraz w zamek zabezpieczający obudowę przed osobami postronnymi. Zastosowana obudowa zapewnia dogodny dostęp do całości armatury z powierzchni terenu, bezpieczeństwo pracowników w czasie zapuszczania i wyjmowania pompy, utrzymanie czystości wewnątrz oraz uniemożliwia przedostawanie się wody opadowej i gruntowej do wewnątrz obudowy. Obudowę należy posadowić na wylewce z betonu B15 grubości 10 cm Dobór pompy głębinowej Wymagana wydajność Parametry studni O ekspl = 110,0 m 3 /h Depresja S = 5,4 m. Rzędna terenu Zwierciadło wody nawiercone Zwierciadło wody ustabilizowane T = 82,0 m npm T1 = 25 m ppt T2 = 4,0 m ppt 6

7 Zwierciadło wody dynamiczne Wierzch filtra Dno filtra Dno studni T3 = 9,4 m ppt T4 = 26,0 m ppt T5 = 44,0 m ppt T6 = 50,0 m ppt Projektowana studnia ma zastąpić istniejąca studnię głębinową o zmniejszonej wydajności z zachowaniem wszystkich parametrów eksploatacyjnych. Istniejąca studnia jest wyposażona w pompę głębinową typu GC produkcji Hydro-Vacum, Grudziądz o wydatku Q = 110,0 m 3 /h i wysokości podnoszenia H = 25,0 m.sł.w. Projektuje się podobną pompę /typ GC7.02 wycofano z produkcji/ o tych samych parametrach. Dobrano pompę głębinową produkcji HYDRO-VACUM Grudziądz o następującej charakterystyce : - typ GCA wydajność Q = 110,0 m 3 /h - wysokość podnoszenia H = 28 m. - moc znamionowa N = 15,0 kw - silnik SMV.6 - przyłącza G 5" - masa pompy 72 kg - masa agregatu 137 kg - korpus pompy żeliwo - korpus środkowy żeliwo - wirnik mosiądz - wał i sprzęgło stal nierdzewna Pompa dostarczana ze sprzęgłem, silnikiem, złączami kablowymi i urządzeniem zabezpieczającym. Poziom zainstalowania pompy 12 m ppt. Zabezpieczenie pompy przed suchobiegiem za pomocą czujnika ECP-2 zamontowanego w studni. 7

8 4.3. Wyposażenie studni w urządzenia pomiarowe Dla rejestracji i wizualizacji pracy studni projektuje się je wyposażyć w czujniki i urządzenia do zdalnego przekazywania wskazań. Pomiar natężenia przepływu i sumowanie objętości ujmowanej wody odbywać się będzie za pomocą wodomierza zamontowanego na rurociągu tłocznym w obudowie studni o parametrach dostosowanych do ich wydajności. Zastosowano wodomierz śrubowy typu MW150-NK z nadajnikiem impulsów produkcji PoWoGaz SA Poznań o następujących parametrach: - maksymalny strumień objętości q s = 350 m 3 /h - nominalny strumień objętości q p = 150 m 3 /h - maksymalny roboczy strumień objętości 250 m 3 /h - minimalny strumień objętości q min = 3,5 m 3 /h - średnica nominalna DN 150 mm - długość 300 mm - masa 40 kg W studni zaprojektowano czujniki do ciągłego pomiaru zwierciadła wody w postaci zanurzonych hydrostatycznych przetworników ciśnienia z przekazywaniem wskazań do dyspozytorni. Do pomiaru ciśnienia na wyjściu rurociągu wody ze studni projektuje się ciśnieniomierz do odczytu miejscowego. Pokrywa obudowy studni zabezpieczona będzie przed ingerencją osób postronnych za pomocą czujników sygnalizujących otwarcie pokrywy obudowy. Rurociąg tłoczny zaopatrzony jest w kurek do poboru próbek wody surowej. Sygnały ze studni przekazywane będą kablem sterowniczym poprowadzonym wraz z kablem zasilającym wzdłuż trasy rurociągu tłocznego wody surowej. 4. Rurociąg tłoczny wody surowej Rurociąg tłoczny wody surowej z projektowanej studni głębinowej należy 8

9 połączyć z istniejącym rurociągiem tłocznym ze studni nr 2, przewidzianej do likwidacji. Projektuje się przewody wodociągowe z rur PE. Rury HDPE łączone są przez zgrzewanie i tworzą jednolity odcinek rurociągu. Obecnie stosuje się dwie techniki zgrzewania : zgrzewanie doczołowe i zgrzewanie elektrooporowe. Połączenie rurociągów HDPE z uzbrojeniem studni głębinowej za pomocą zgrzewanych tulei PE i kołnierza. Na rurociągu HDPE nie projektuje się armatury. Średnica zewnętrzna rurociągów HDPE Dz 225. Zaprojektowano rurociąg PEHD z materiału PE 100, szeregu wymiarowego SDR17, ciśnienie nominalne PN10, Dz x g = 225 x 13,4 mm. Rurociągi wody surowej z HDPE należy układać na podsypce z piasku grubości 15 cm. Wypoziomowana podsypka musi być luźno ułożona i nieubita, aby zapewnić odpowiednie podparcie dla rury i kielicha. Po zmontowaniu rurociągu należy go przysypać ziemią /pozostawiając złącza odkryte/ celem ustabilizowania rury przed przeprowadzeniem próby ciśnienia. 9
