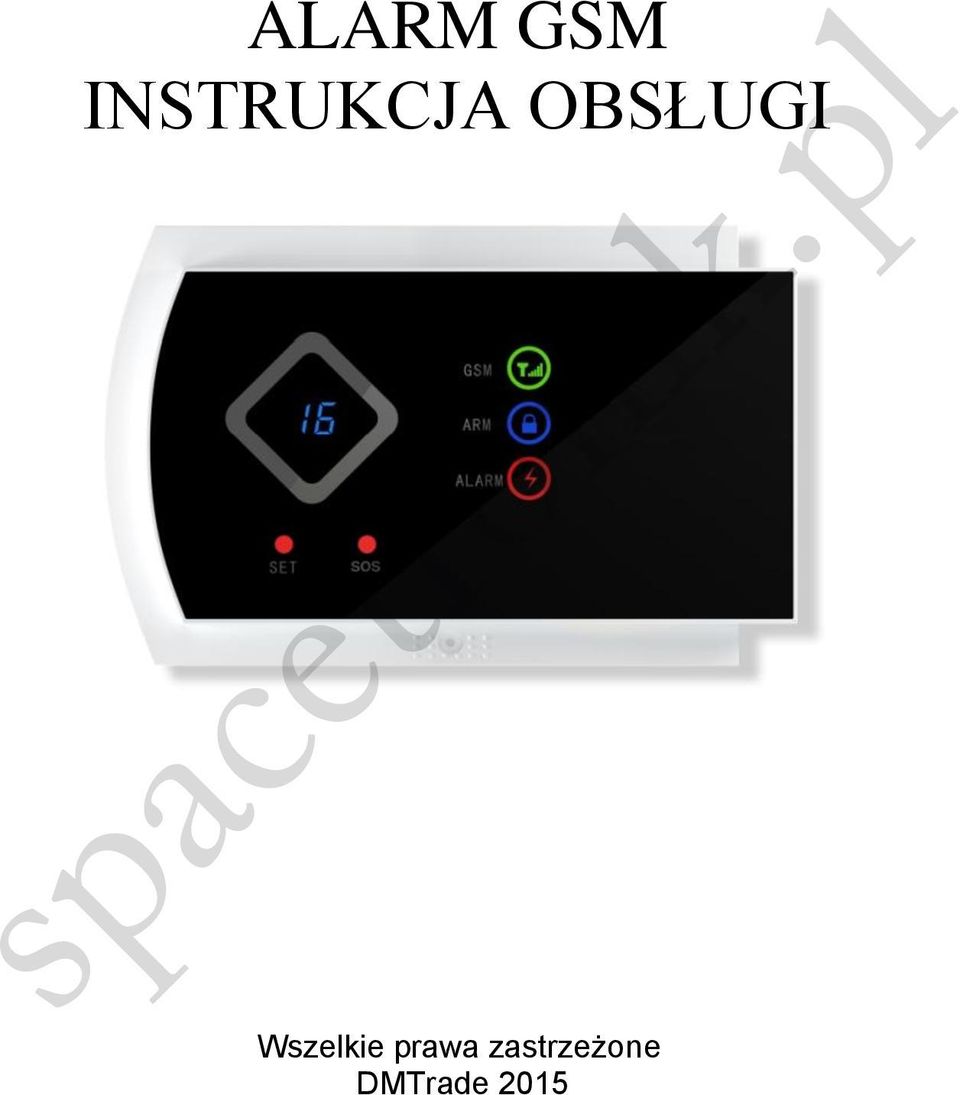

1 ALARM GSM INSTRUKCJA OBSŁUGI Wszelkie prawa zastrzeżone DMTrade 2015

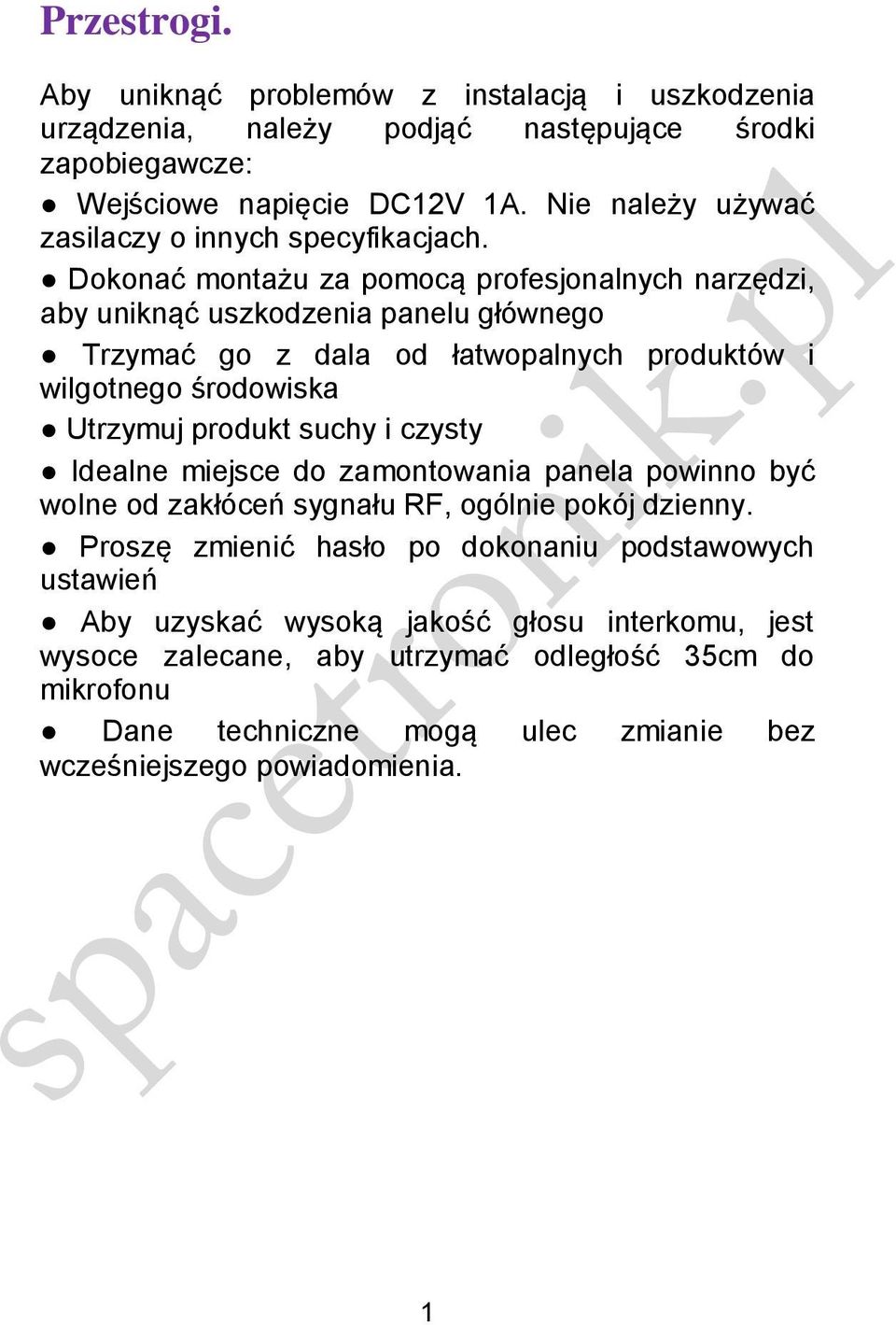

2 Przestrogi. Aby uniknąć problemów z instalacją i uszkodzenia urządzenia, należy podjąć następujące środki zapobiegawcze: Wejściowe napięcie DC12V 1A. Nie należy używać zasilaczy o innych specyfikacjach. Dokonać montażu za pomocą profesjonalnych narzędzi, aby uniknąć uszkodzenia panelu głównego Trzymać go z dala od łatwopalnych produktów i wilgotnego środowiska Utrzymuj produkt suchy i czysty Idealne miejsce do zamontowania panela powinno być wolne od zakłóceń sygnału RF, ogólnie pokój dzienny. Proszę zmienić hasło po dokonaniu podstawowych ustawień Aby uzyskać wysoką jakość głosu interkomu, jest wysoce zalecane, aby utrzymać odległość 35cm do mikrofonu Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. 1

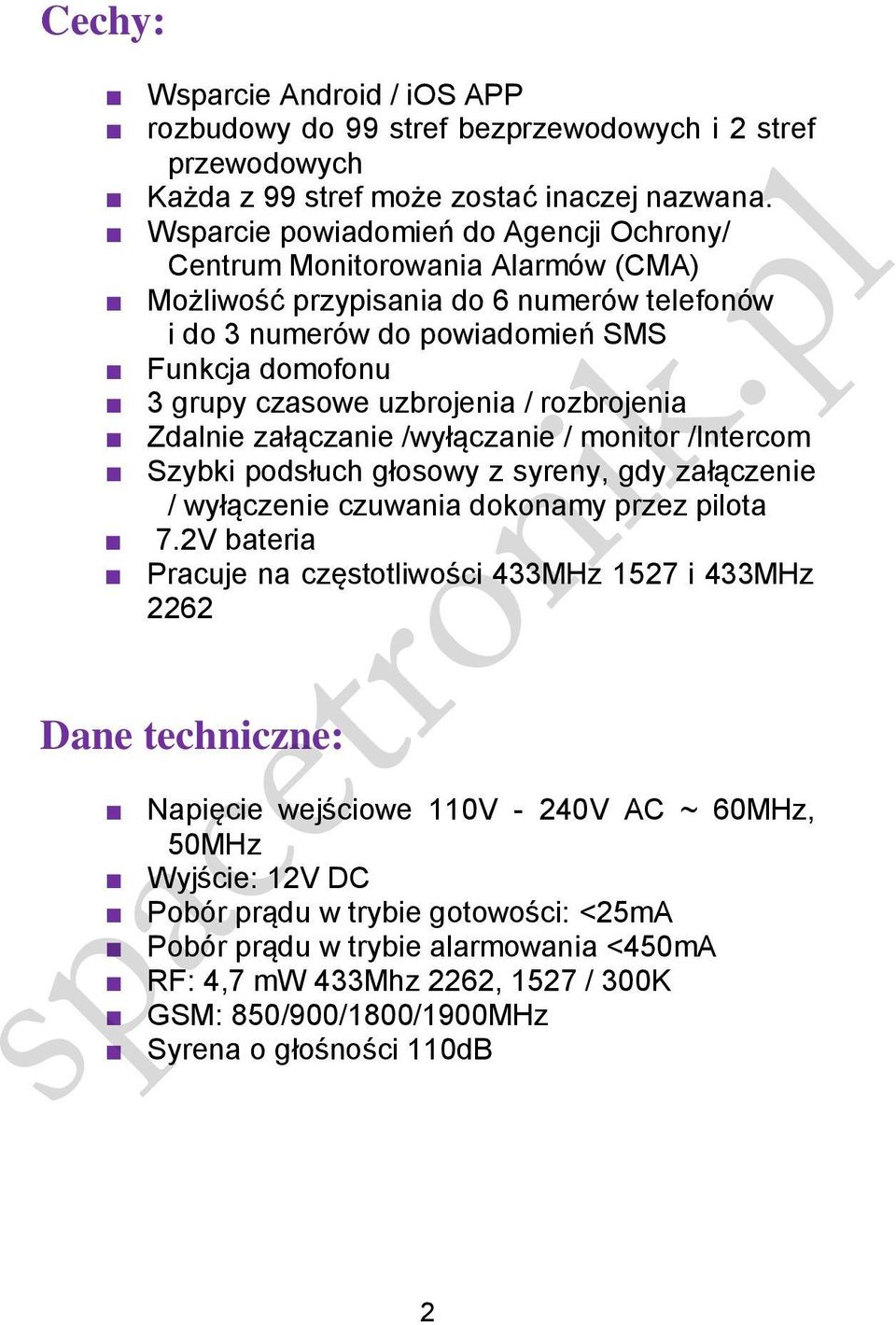

3 Cechy: Wsparcie Android / ios APP rozbudowy do 99 stref bezprzewodowych i 2 stref przewodowych Każda z 99 stref może zostać inaczej nazwana. Wsparcie powiadomień do Agencji Ochrony/ Centrum Monitorowania Alarmów (CMA) Możliwość przypisania do 6 numerów telefonów i do 3 numerów do powiadomień SMS Funkcja domofonu 3 grupy czasowe uzbrojenia / rozbrojenia Zdalnie załączanie /wyłączanie / monitor /Intercom Szybki podsłuch głosowy z syreny, gdy załączenie / wyłączenie czuwania dokonamy przez pilota 7.2V bateria Pracuje na częstotliwości 433MHz 1527 i 433MHz 2262 Dane techniczne: Napięcie wejściowe 110V - 240V AC ~ 60MHz, 50MHz Wyjście: 12V DC Pobór prądu w trybie gotowości: <25mA Pobór prądu w trybie alarmowania <450mA RF: 4,7 mw 433Mhz 2262, 1527 / 300K GSM: 850/900/1800/1900MHz Syrena o głośności 110dB 2

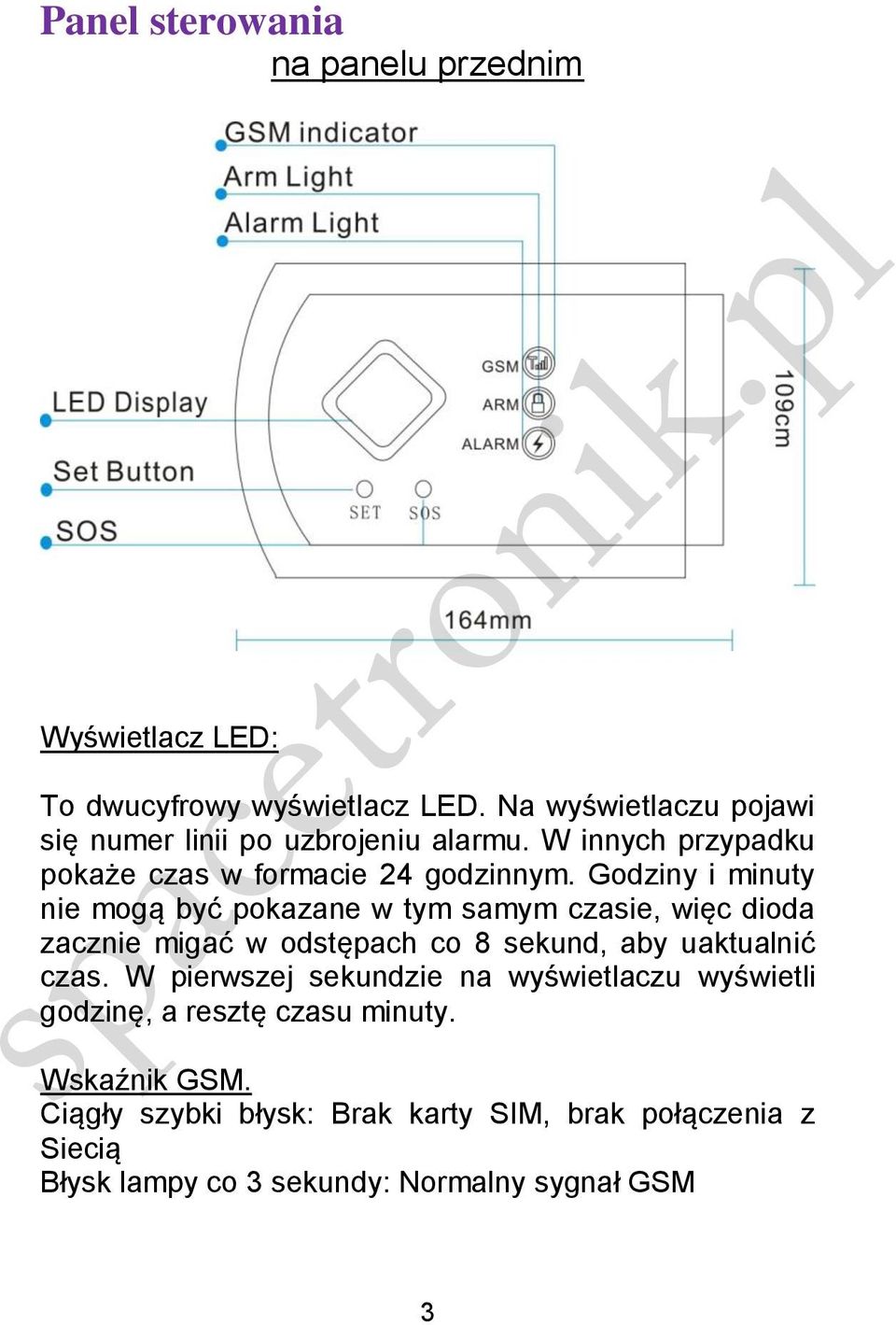

4 Panel sterowania na panelu przednim Wyświetlacz LED: To dwucyfrowy wyświetlacz LED. Na wyświetlaczu pojawi się numer linii po uzbrojeniu alarmu. W innych przypadku pokaże czas w formacie 24 godzinnym. Godziny i minuty nie mogą być pokazane w tym samym czasie, więc dioda zacznie migać w odstępach co 8 sekund, aby uaktualnić czas. W pierwszej sekundzie na wyświetlaczu wyświetli godzinę, a resztę czasu minuty. Wskaźnik GSM. Ciągły szybki błysk: Brak karty SIM, brak połączenia z Siecią Błysk lampy co 3 sekundy: Normalny sygnał GSM 3

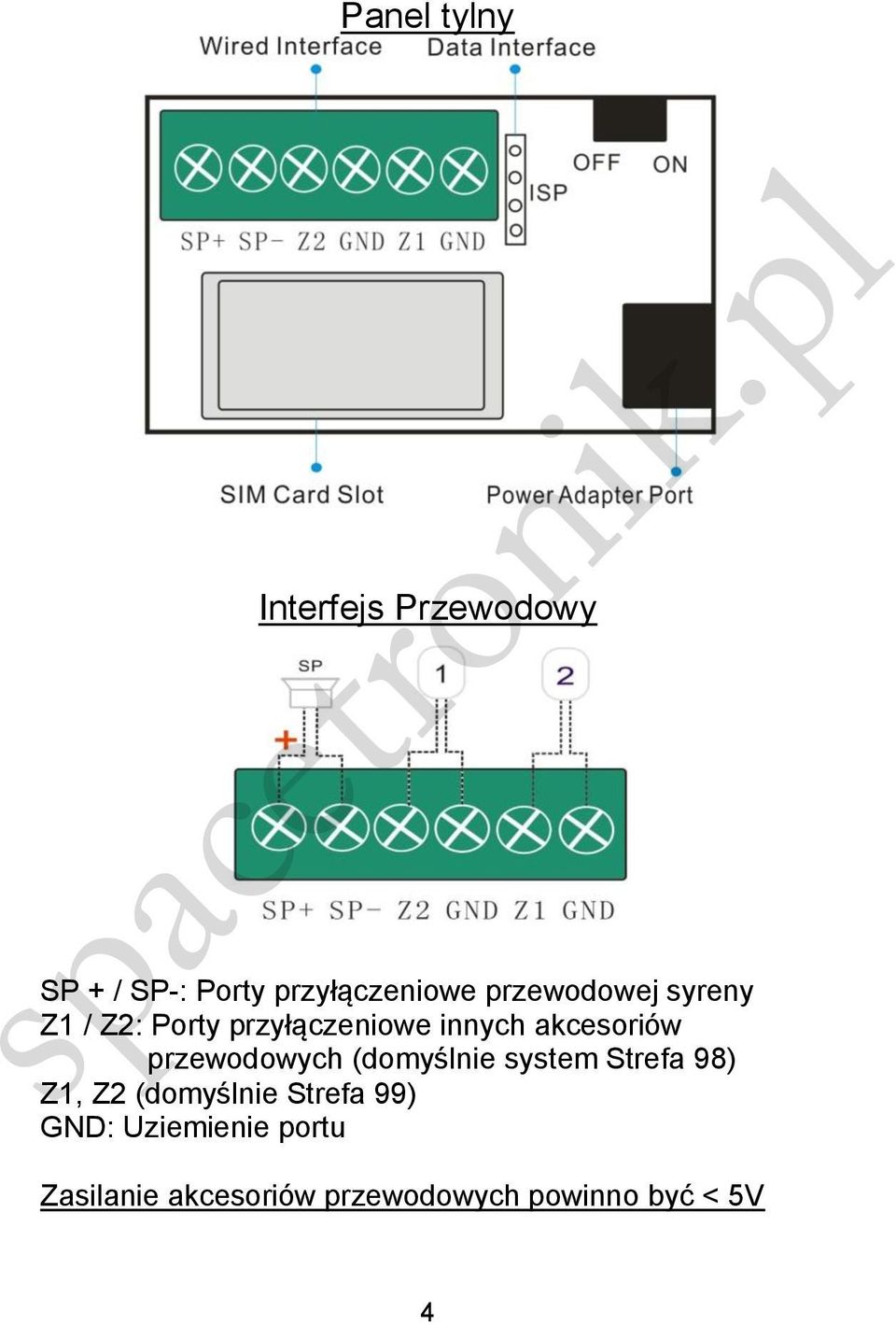

5 Panel tylny Interfejs Przewodowy SP + / SP-: Porty przyłączeniowe przewodowej syreny Z1 / Z2: Porty przyłączeniowe innych akcesoriów przewodowych (domyślnie system Strefa 98) Z1, Z2 (domyślnie Strefa 99) GND: Uziemienie portu Zasilanie akcesoriów przewodowych powinno być < 5V 4

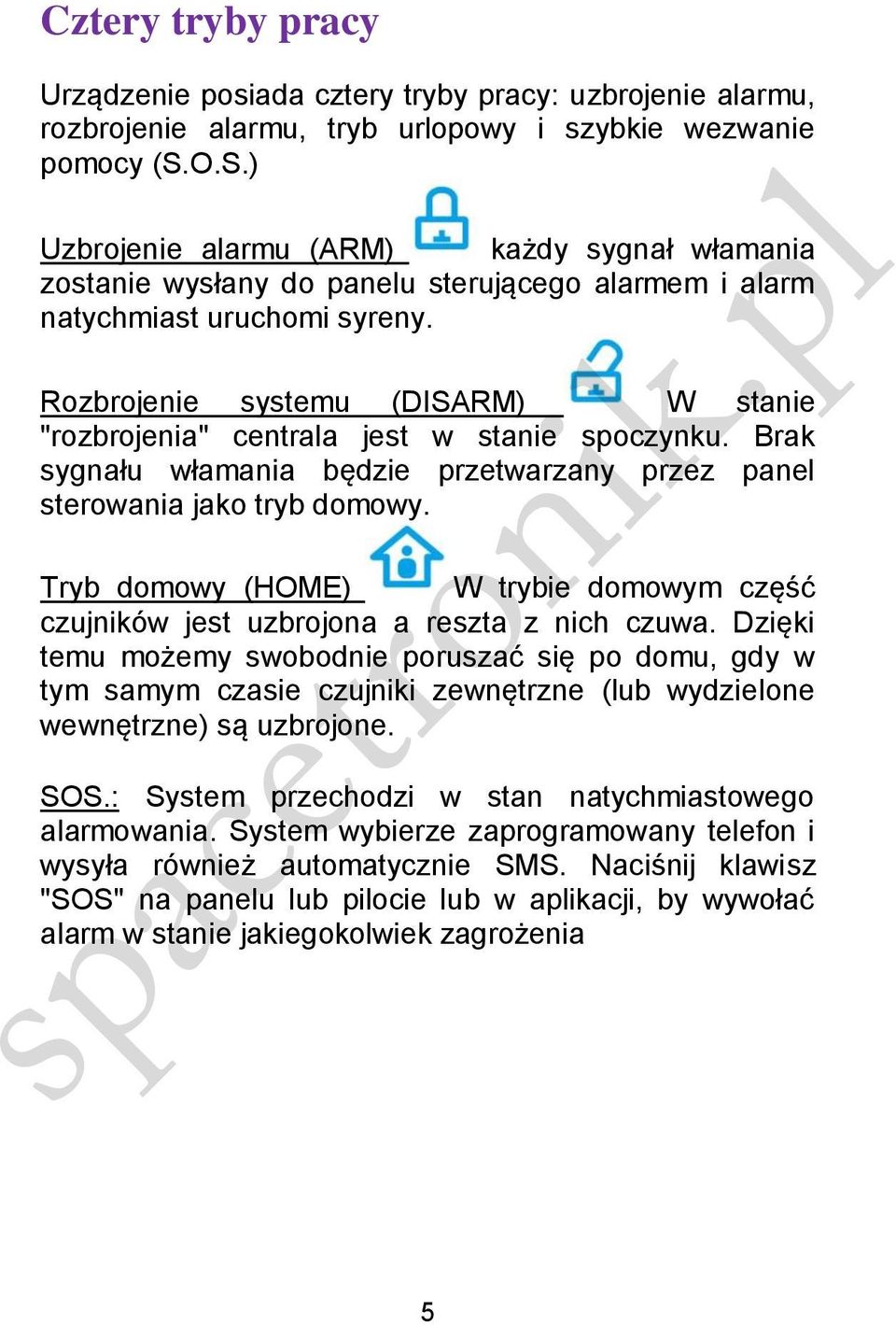

6 Cztery tryby pracy Urządzenie posiada cztery tryby pracy: uzbrojenie alarmu, rozbrojenie alarmu, tryb urlopowy i szybkie wezwanie pomocy (S.O.S.) Uzbrojenie alarmu (ARM) każdy sygnał włamania zostanie wysłany do panelu sterującego alarmem i alarm natychmiast uruchomi syreny. Rozbrojenie systemu (DISARM) W stanie "rozbrojenia" centrala jest w stanie spoczynku. Brak sygnału włamania będzie przetwarzany przez panel sterowania jako tryb domowy. Tryb domowy (HOME) W trybie domowym część czujników jest uzbrojona a reszta z nich czuwa. Dzięki temu możemy swobodnie poruszać się po domu, gdy w tym samym czasie czujniki zewnętrzne (lub wydzielone wewnętrzne) są uzbrojone. SOS.: System przechodzi w stan natychmiastowego alarmowania. System wybierze zaprogramowany telefon i wysyła również automatycznie SMS. Naciśnij klawisz "SOS" na panelu lub pilocie lub w aplikacji, by wywołać alarm w stanie jakiegokolwiek zagrożenia 5

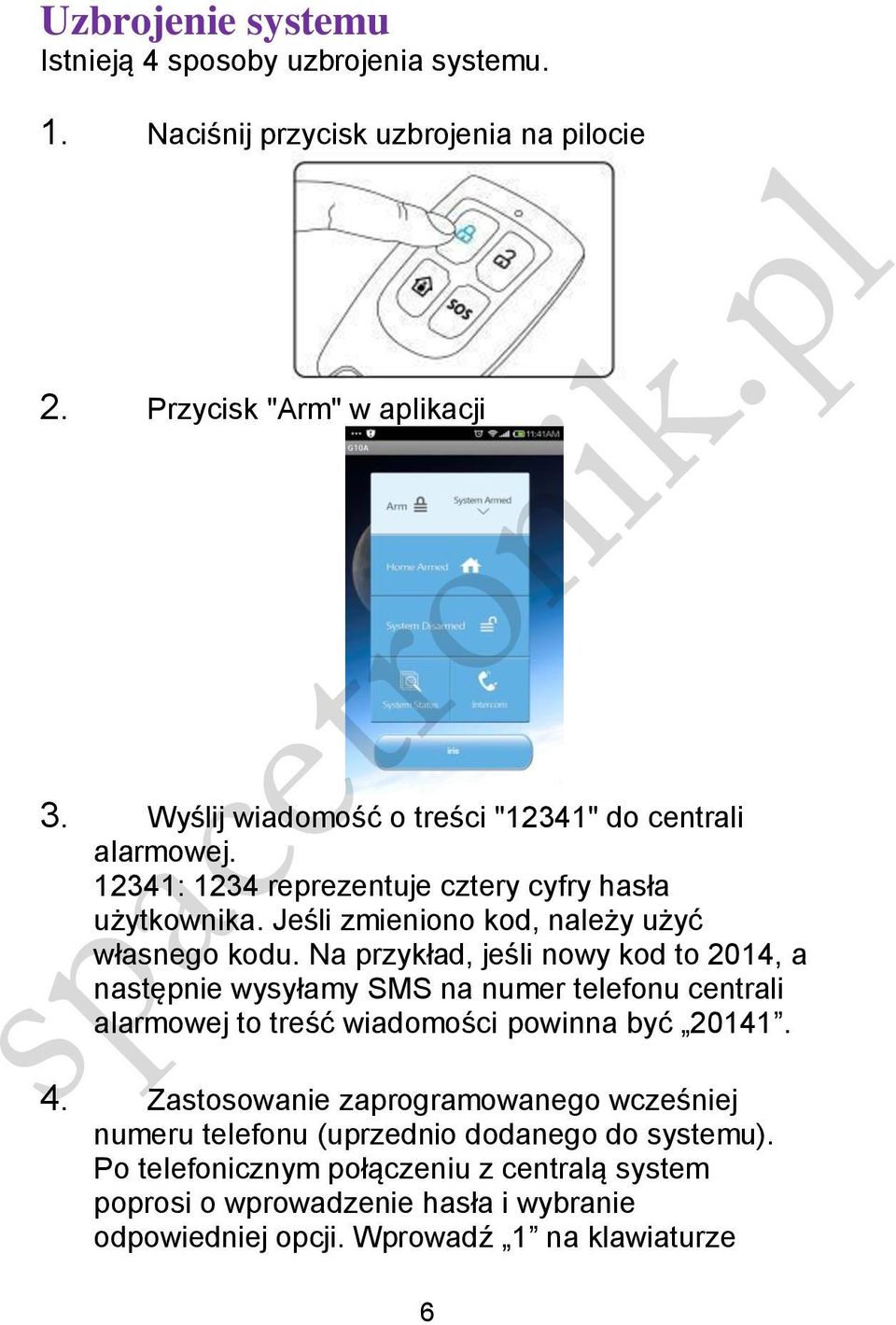

7 Uzbrojenie systemu Istnieją 4 sposoby uzbrojenia systemu. 1. Naciśnij przycisk uzbrojenia na pilocie 2. Przycisk "Arm" w aplikacji 3. Wyślij wiadomość o treści "12341" do centrali alarmowej : 1234 reprezentuje cztery cyfry hasła użytkownika. Jeśli zmieniono kod, należy użyć własnego kodu. Na przykład, jeśli nowy kod to 2014, a następnie wysyłamy SMS na numer telefonu centrali alarmowej to treść wiadomości powinna być Zastosowanie zaprogramowanego wcześniej numeru telefonu (uprzednio dodanego do systemu). Po telefonicznym połączeniu z centralą system poprosi o wprowadzenie hasła i wybranie odpowiedniej opcji. Wprowadź 1 na klawiaturze 6

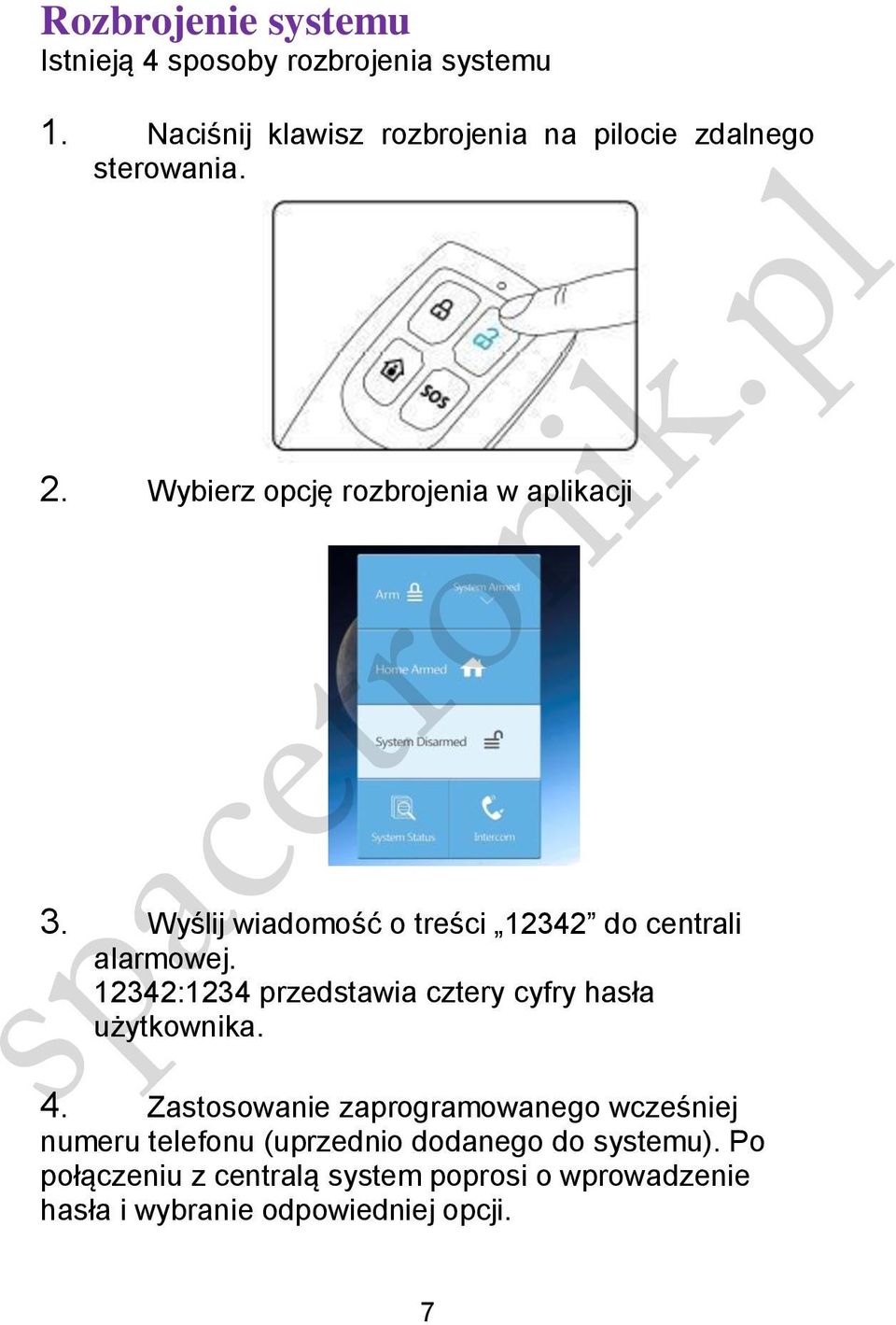

8 Rozbrojenie systemu Istnieją 4 sposoby rozbrojenia systemu 1. Naciśnij klawisz rozbrojenia na pilocie zdalnego sterowania. 2. Wybierz opcję rozbrojenia w aplikacji 3. Wyślij wiadomość o treści do centrali alarmowej :1234 przedstawia cztery cyfry hasła użytkownika. 4. Zastosowanie zaprogramowanego wcześniej numeru telefonu (uprzednio dodanego do systemu). Po połączeniu z centralą system poprosi o wprowadzenie hasła i wybranie odpowiedniej opcji. 7

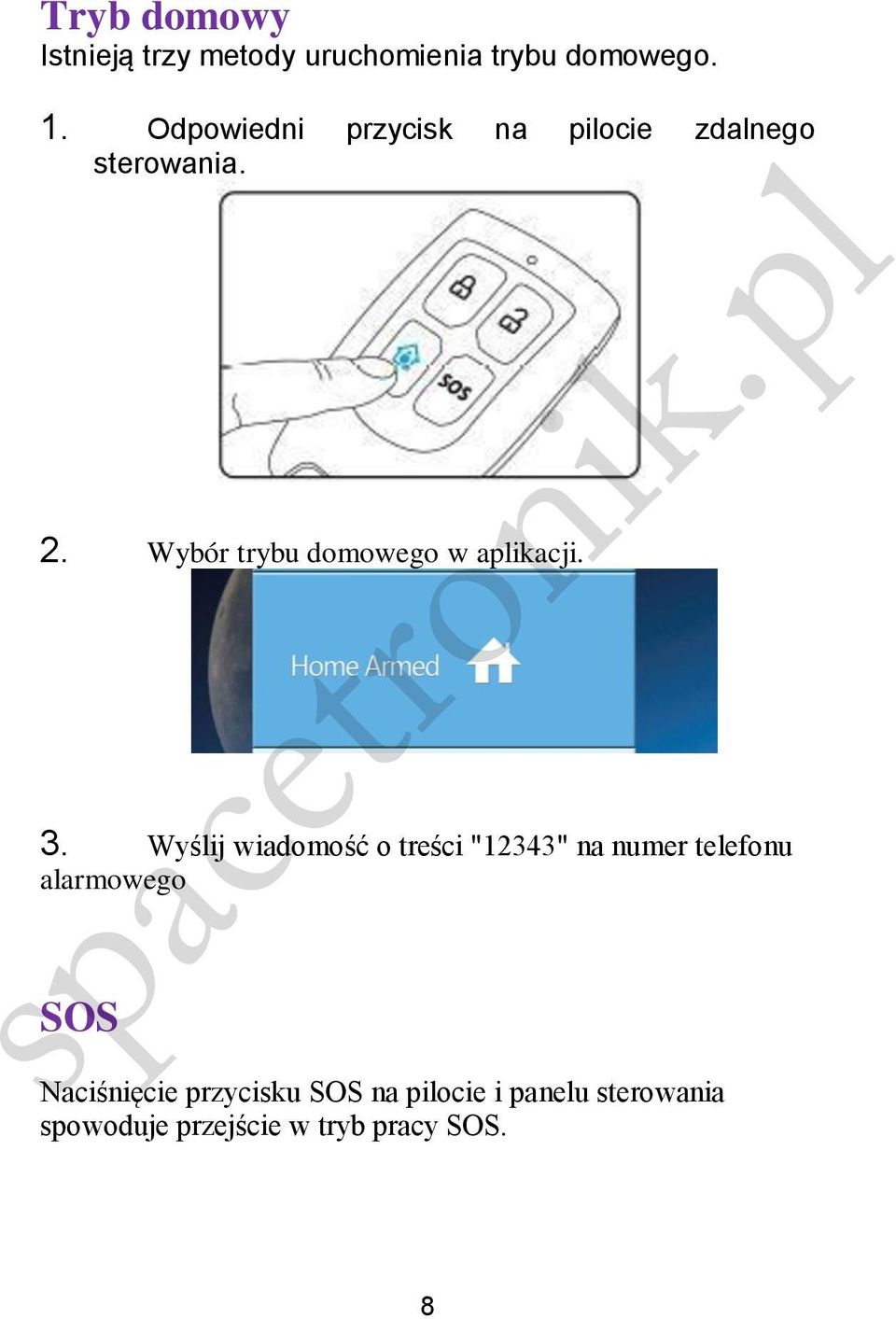

9 Tryb domowy Istnieją trzy metody uruchomienia trybu domowego. 1. Odpowiedni przycisk na pilocie zdalnego sterowania. 2. Wybór trybu domowego w aplikacji. 3. Wyślij wiadomość o treści "12343" na numer telefonu alarmowego SOS Naciśnięcie przycisku SOS na pilocie i panelu sterowania spowoduje przejście w tryb pracy SOS. 8

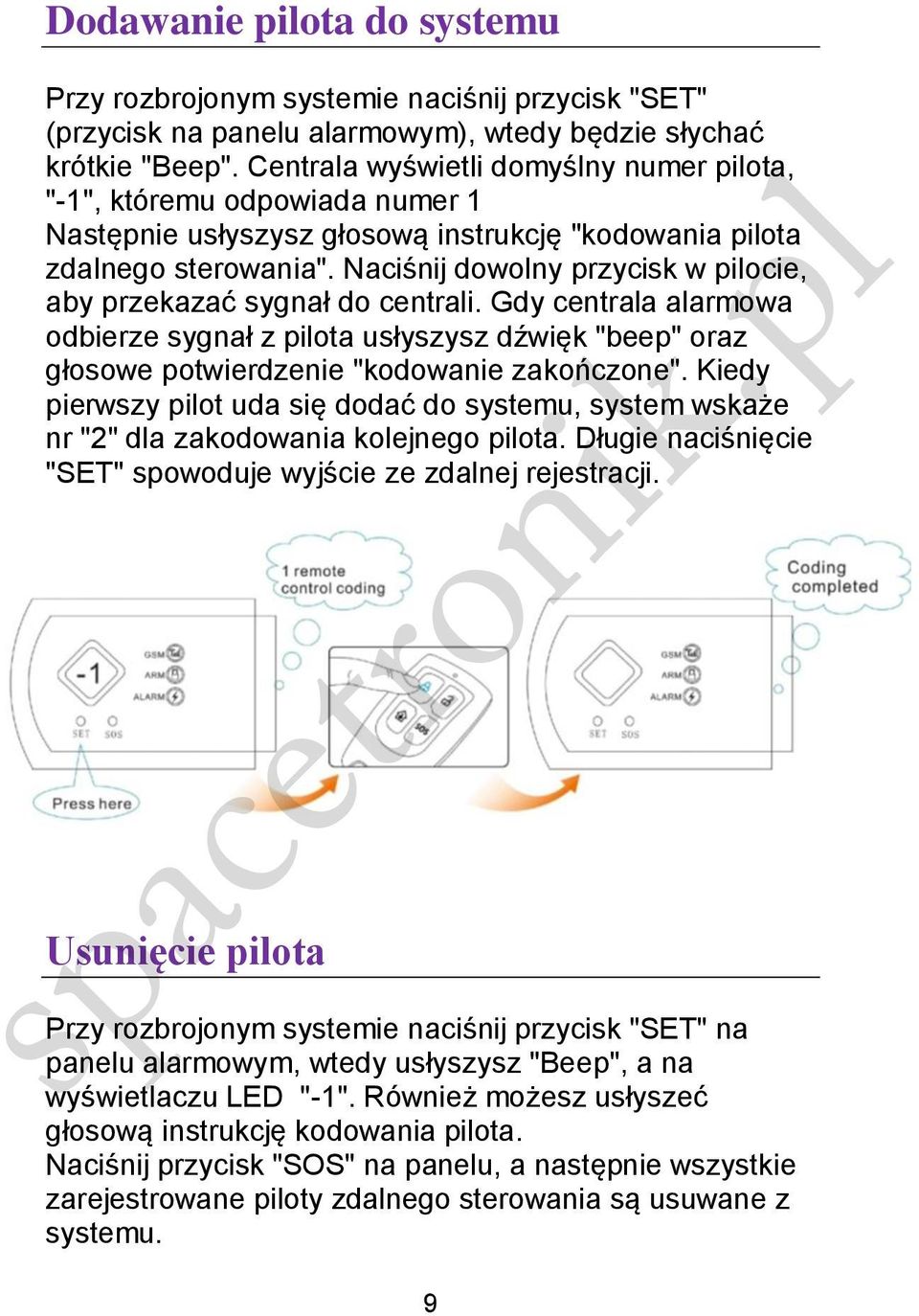

10 Dodawanie pilota do systemu Przy rozbrojonym systemie naciśnij przycisk "SET" (przycisk na panelu alarmowym), wtedy będzie słychać krótkie "Beep". Centrala wyświetli domyślny numer pilota, "-1", któremu odpowiada numer 1 Następnie usłyszysz głosową instrukcję "kodowania pilota zdalnego sterowania". Naciśnij dowolny przycisk w pilocie, aby przekazać sygnał do centrali. Gdy centrala alarmowa odbierze sygnał z pilota usłyszysz dźwięk "beep" oraz głosowe potwierdzenie "kodowanie zakończone". Kiedy pierwszy pilot uda się dodać do systemu, system wskaże nr "2" dla zakodowania kolejnego pilota. Długie naciśnięcie "SET" spowoduje wyjście ze zdalnej rejestracji. Usunięcie pilota Przy rozbrojonym systemie naciśnij przycisk "SET" na panelu alarmowym, wtedy usłyszysz "Beep", a na wyświetlaczu LED "-1". Również możesz usłyszeć głosową instrukcję kodowania pilota. Naciśnij przycisk "SOS" na panelu, a następnie wszystkie zarejestrowane piloty zdalnego sterowania są usuwane z systemu. 9

11 Dodaj detektor bezprzewodowy do systemu Przy rozbrojonym systemie naciśnij przycisk "SET" na centrali alarmowej, wtedy będzie słychać krótkie "Beep". Centrala wyświetli domyślny numer linii "-1", który jest strefą 1. Następnie usłyszysz głosową instrukcję "1 Detector Coding". Wyślij sygnał do panelu machając czujką PIR przed sobą. Gdy panel wykryje czujnik ruchu, to powiadomi sygnałem dźwiękowym i głosową komendą "kodowanie zakończone". System przystąpi do rejestracji kolejnej czujki informując głosowo "2 Detector Coding". Długie naciśnięcie "SET powoduje wyjście z programowania. Usunięcie detektorów System rozbrojony. Naciśnij przycisk "SET" na panelu alarmowym, usłyszysz "Beep", a na wyświetlaczu LED pojawi się "-1". Również usłyszysz instrukcję głosową kodowania 1 detektora. Naciśnij przycisk "SOS" na panelu, a następnie czujnik strefy 1 zostanie usunięty. Uwaga: Przy kolejnym naciśnięciu "SET", wyświetlacz pokaże "-2", przyciśnięcie "SOS" na panelu alarmowym spowoduje, że czujnik nr 2 zostanie usunięty. 10

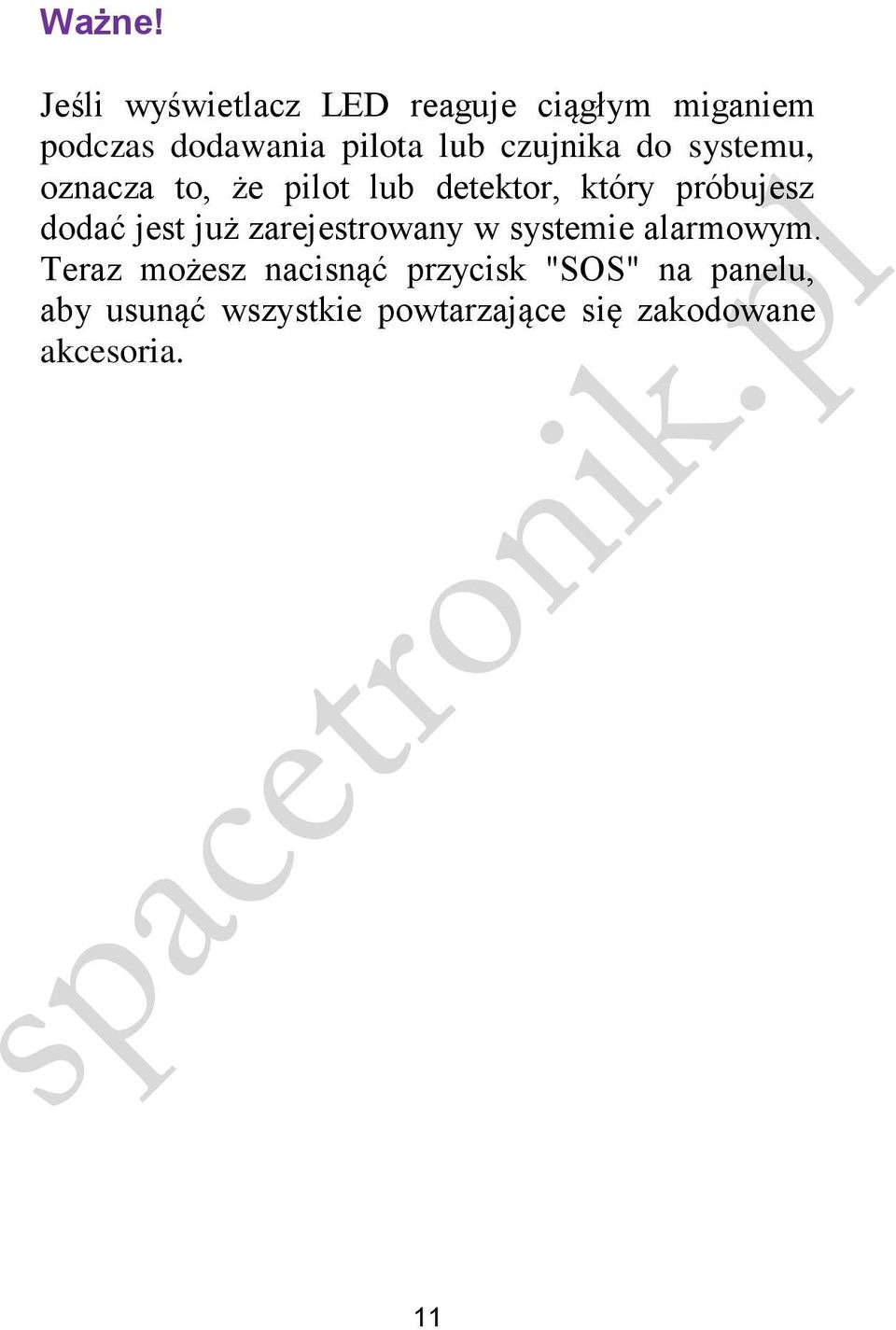

12 Ważne! Jeśli wyświetlacz LED reaguje ciągłym miganiem podczas dodawania pilota lub czujnika do systemu, oznacza to, że pilot lub detektor, który próbujesz dodać jest już zarejestrowany w systemie alarmowym. Teraz możesz nacisnąć przycisk "SOS" na panelu, aby usunąć wszystkie powtarzające się zakodowane akcesoria. 11

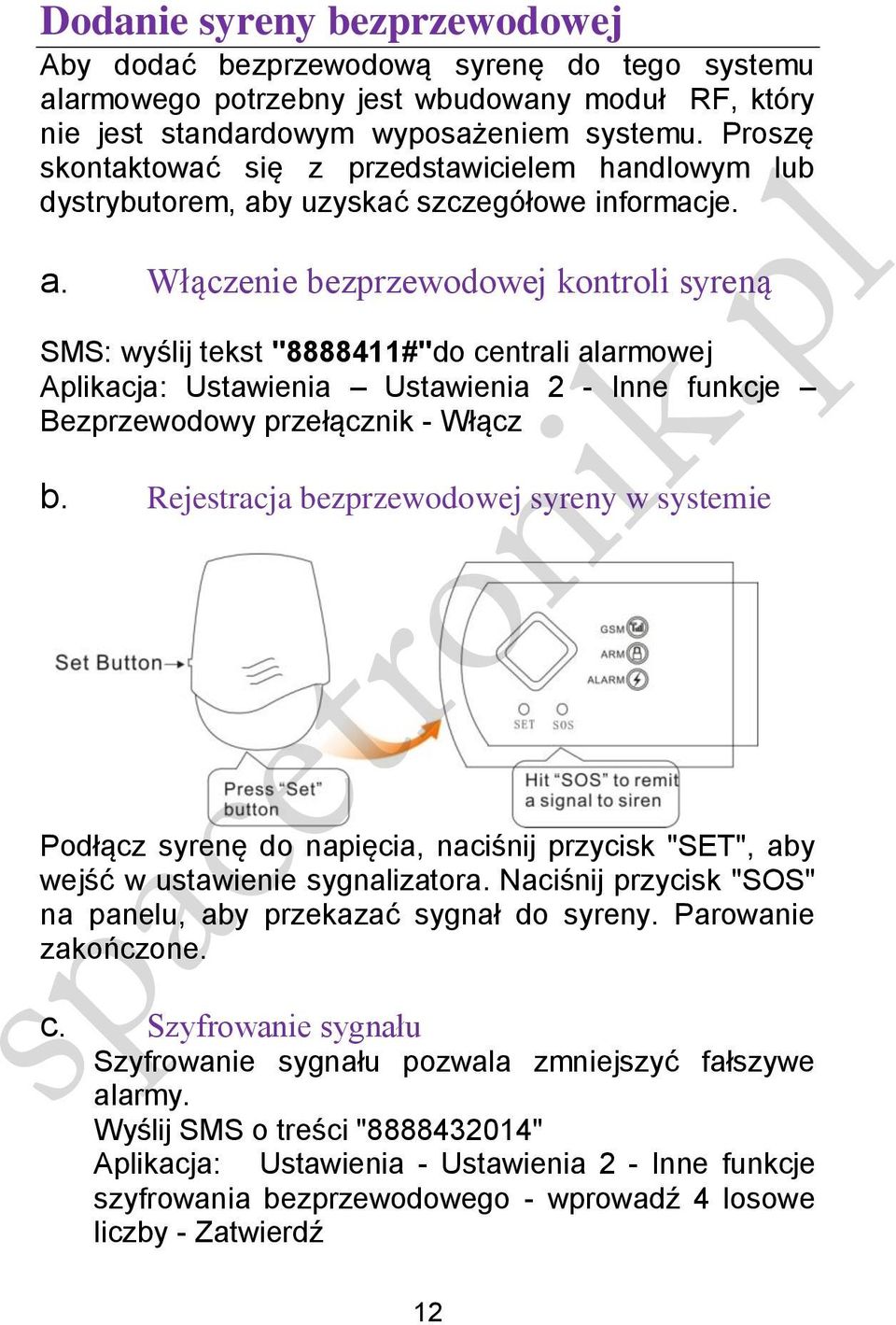

13 Dodanie syreny bezprzewodowej Aby dodać bezprzewodową syrenę do tego systemu alarmowego potrzebny jest wbudowany moduł RF, który nie jest standardowym wyposażeniem systemu. Proszę skontaktować się z przedstawicielem handlowym lub dystrybutorem, aby uzyskać szczegółowe informacje. a. Włączenie bezprzewodowej kontroli syreną SMS: wyślij tekst " #"do centrali alarmowej Aplikacja: Ustawienia Ustawienia 2 - Inne funkcje Bezprzewodowy przełącznik - Włącz b. Rejestracja bezprzewodowej syreny w systemie Podłącz syrenę do napięcia, naciśnij przycisk "SET", aby wejść w ustawienie sygnalizatora. Naciśnij przycisk "SOS" na panelu, aby przekazać sygnał do syreny. Parowanie zakończone. c. Szyfrowanie sygnału Szyfrowanie sygnału pozwala zmniejszyć fałszywe alarmy. Wyślij SMS o treści " " Aplikacja: Ustawienia - Ustawienia 2 - Inne funkcje szyfrowania bezprzewodowego - wprowadź 4 losowe liczby - Zatwierdź 12

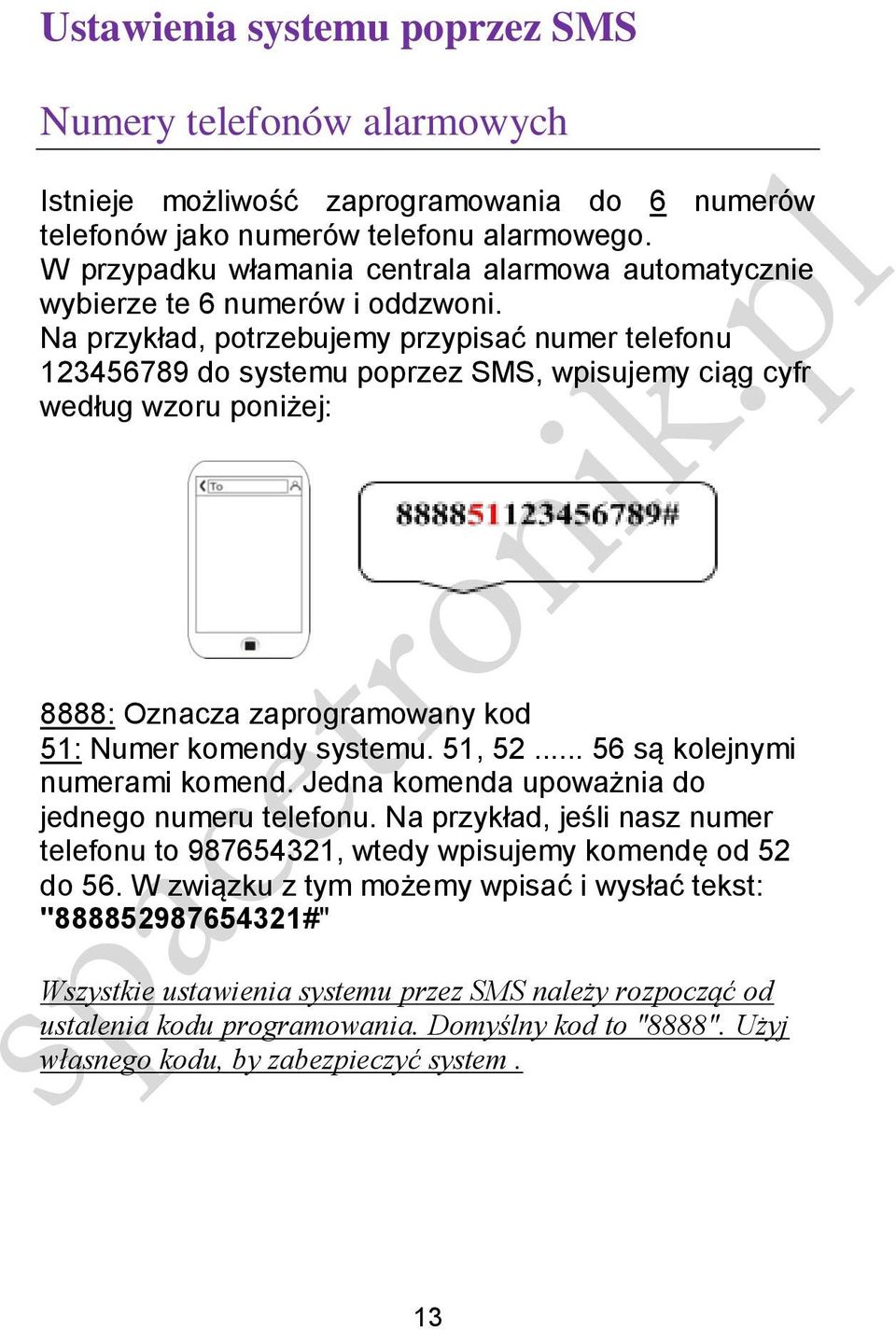

14 Ustawienia systemu poprzez SMS Numery telefonów alarmowych Istnieje możliwość zaprogramowania do 6 numerów telefonów jako numerów telefonu alarmowego. W przypadku włamania centrala alarmowa automatycznie wybierze te 6 numerów i oddzwoni. Na przykład, potrzebujemy przypisać numer telefonu do systemu poprzez SMS, wpisujemy ciąg cyfr według wzoru poniżej: 8888: Oznacza zaprogramowany kod 51: Numer komendy systemu. 51, są kolejnymi numerami komend. Jedna komenda upoważnia do jednego numeru telefonu. Na przykład, jeśli nasz numer telefonu to , wtedy wpisujemy komendę od 52 do 56. W związku z tym możemy wpisać i wysłać tekst: " #" Wszystkie ustawienia systemu przez SMS należy rozpocząć od ustalenia kodu programowania. Domyślny kod to "8888". Użyj własnego kodu, by zabezpieczyć system. 13

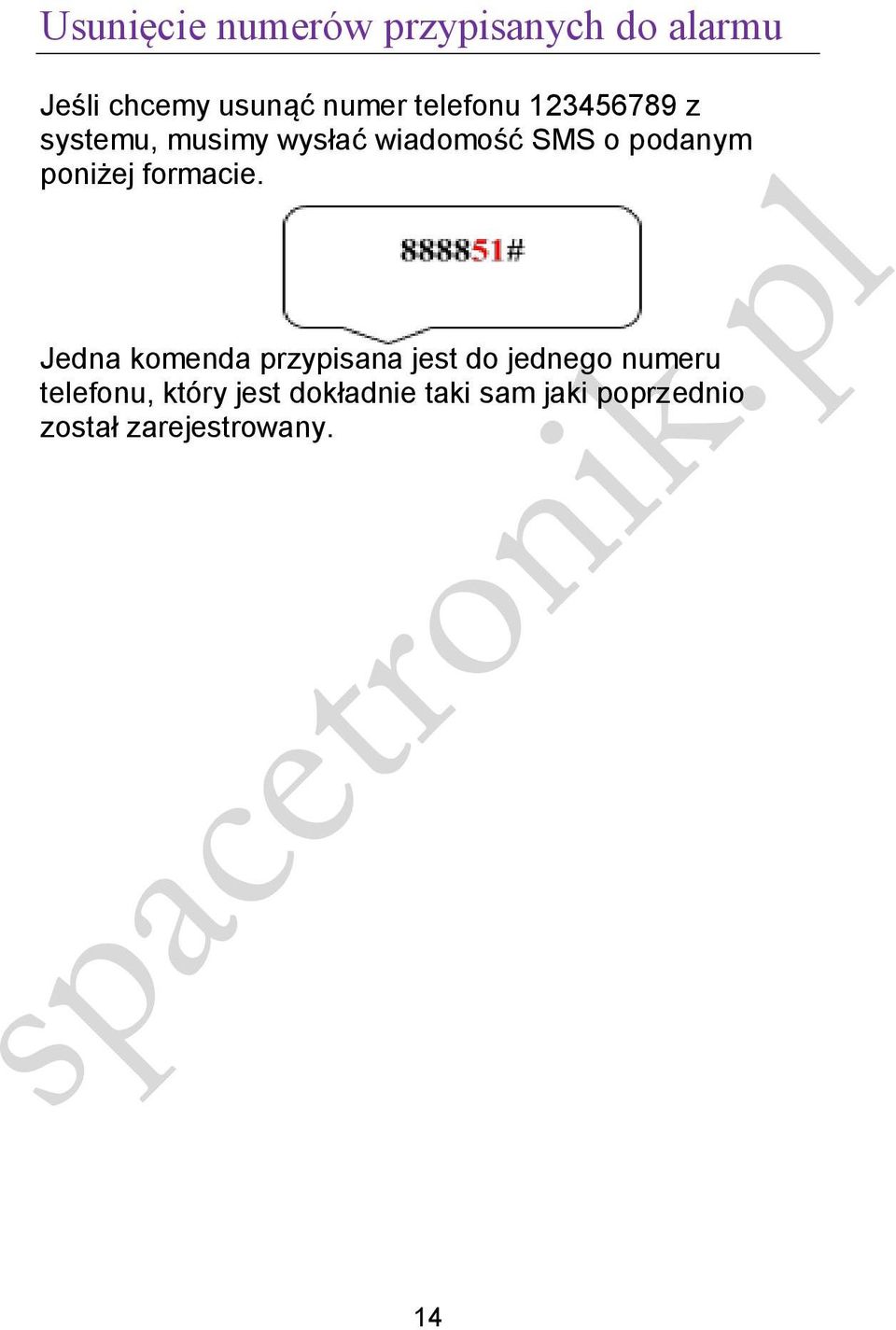

15 Usunięcie numerów przypisanych do alarmu Jeśli chcemy usunąć numer telefonu z systemu, musimy wysłać wiadomość SMS o podanym poniżej formacie. Jedna komenda przypisana jest do jednego numeru telefonu, który jest dokładnie taki sam jaki poprzednio został zarejestrowany. 14

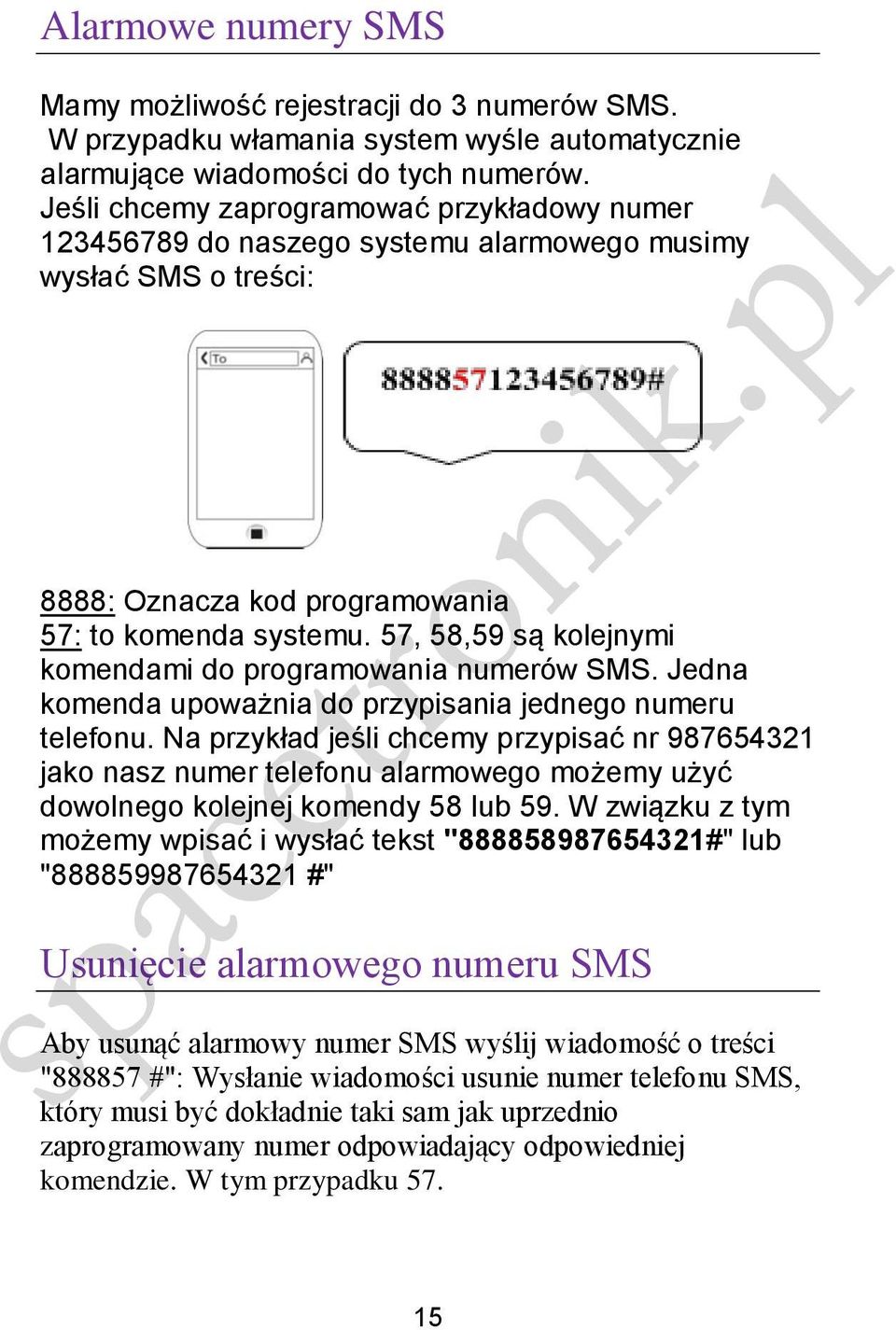

16 Alarmowe numery SMS Mamy możliwość rejestracji do 3 numerów SMS. W przypadku włamania system wyśle automatycznie alarmujące wiadomości do tych numerów. Jeśli chcemy zaprogramować przykładowy numer do naszego systemu alarmowego musimy wysłać SMS o treści: 8888: Oznacza kod programowania 57: to komenda systemu. 57, 58,59 są kolejnymi komendami do programowania numerów SMS. Jedna komenda upoważnia do przypisania jednego numeru telefonu. Na przykład jeśli chcemy przypisać nr jako nasz numer telefonu alarmowego możemy użyć dowolnego kolejnej komendy 58 lub 59. W związku z tym możemy wpisać i wysłać tekst " #" lub " #" Usunięcie alarmowego numeru SMS Aby usunąć alarmowy numer SMS wyślij wiadomość o treści " #": Wysłanie wiadomości usunie numer telefonu SMS, który musi być dokładnie taki sam jak uprzednio zaprogramowany numer odpowiadający odpowiedniej komendzie. W tym przypadku

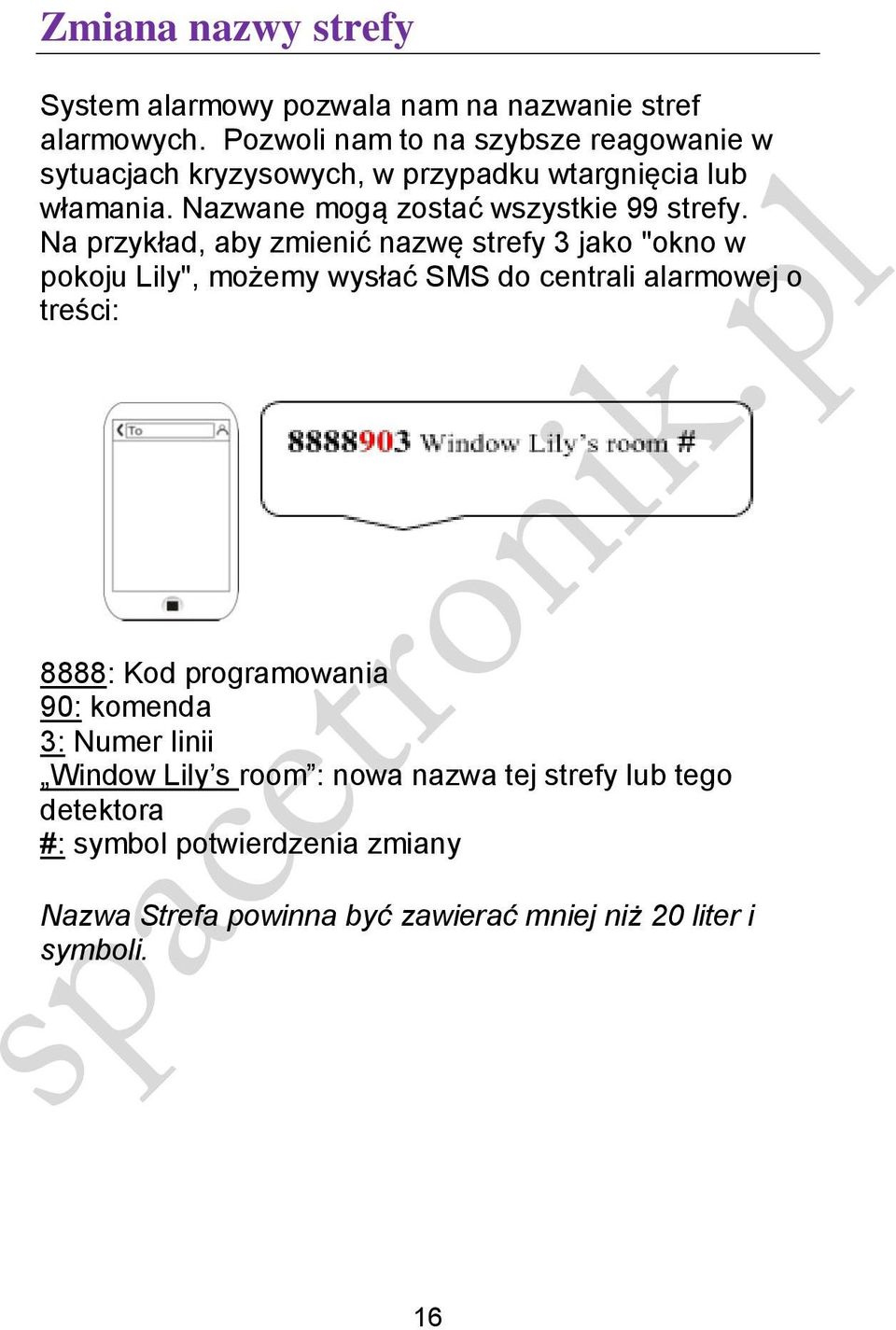

17 Zmiana nazwy strefy System alarmowy pozwala nam na nazwanie stref alarmowych. Pozwoli nam to na szybsze reagowanie w sytuacjach kryzysowych, w przypadku wtargnięcia lub włamania. Nazwane mogą zostać wszystkie 99 strefy. Na przykład, aby zmienić nazwę strefy 3 jako "okno w pokoju Lily", możemy wysłać SMS do centrali alarmowej o treści: 8888: Kod programowania 90: komenda 3: Numer linii Window Lily s room : nowa nazwa tej strefy lub tego detektora #: symbol potwierdzenia zmiany Nazwa Strefa powinna być zawierać mniej niż 20 liter i symboli. 16

18 Nagranie notatki głosowej Nagranie notatki głosowej przypisanej do strefy może przynieść dużą wygodę dla Użytkownika. W przypadku włamania notatka głosowa będzie odtwarzana automatycznie, gdy telefon alarmowy zostanie odebrany. Następnie użytkownicy mogą szybko reagować na sytuacje kryzysowe: Notatki głosowe możemy nagrywać dla strefy 1 do 9. Kroki operacyjne: System rozbrojony, długie naciśnięcie "SET", aż do usłyszenia sygnału dźwiękowego oraz pokazania na wyświetlaczu "L1", a następnie ponowne przytrzymanie "SET". Po wyświetleniu "H0" można rozpocząć nagrywanie. Po zakończeniu nagrywania, system automatycznie odtworzy głos. Jeśli nie jesteś zadowolony, możesz ponownie przytrzymać "SET", aby wznowić nagrywanie. W przeciwnym razie, na krótkie naciśnięcie "SET" spowoduje przejście do kolejnego nagrania. 17

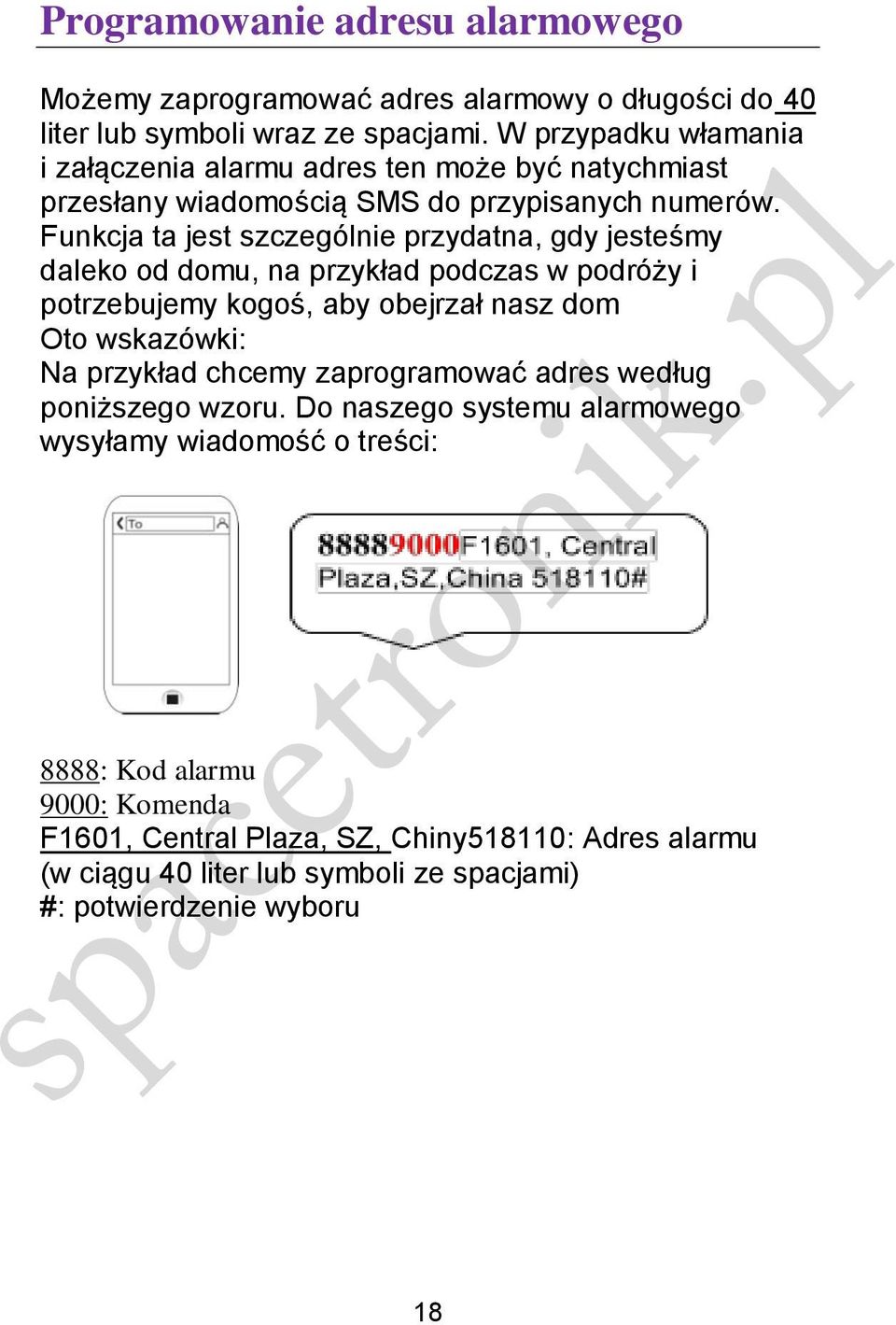

19 Programowanie adresu alarmowego Możemy zaprogramować adres alarmowy o długości do 40 liter lub symboli wraz ze spacjami. W przypadku włamania i załączenia alarmu adres ten może być natychmiast przesłany wiadomością SMS do przypisanych numerów. Funkcja ta jest szczególnie przydatna, gdy jesteśmy daleko od domu, na przykład podczas w podróży i potrzebujemy kogoś, aby obejrzał nasz dom Oto wskazówki: Na przykład chcemy zaprogramować adres według poniższego wzoru. Do naszego systemu alarmowego wysyłamy wiadomość o treści: 8888: Kod alarmu 9000: Komenda F1601, Central Plaza, SZ, Chiny518110: Adres alarmu (w ciągu 40 liter lub symboli ze spacjami) #: potwierdzenie wyboru 18

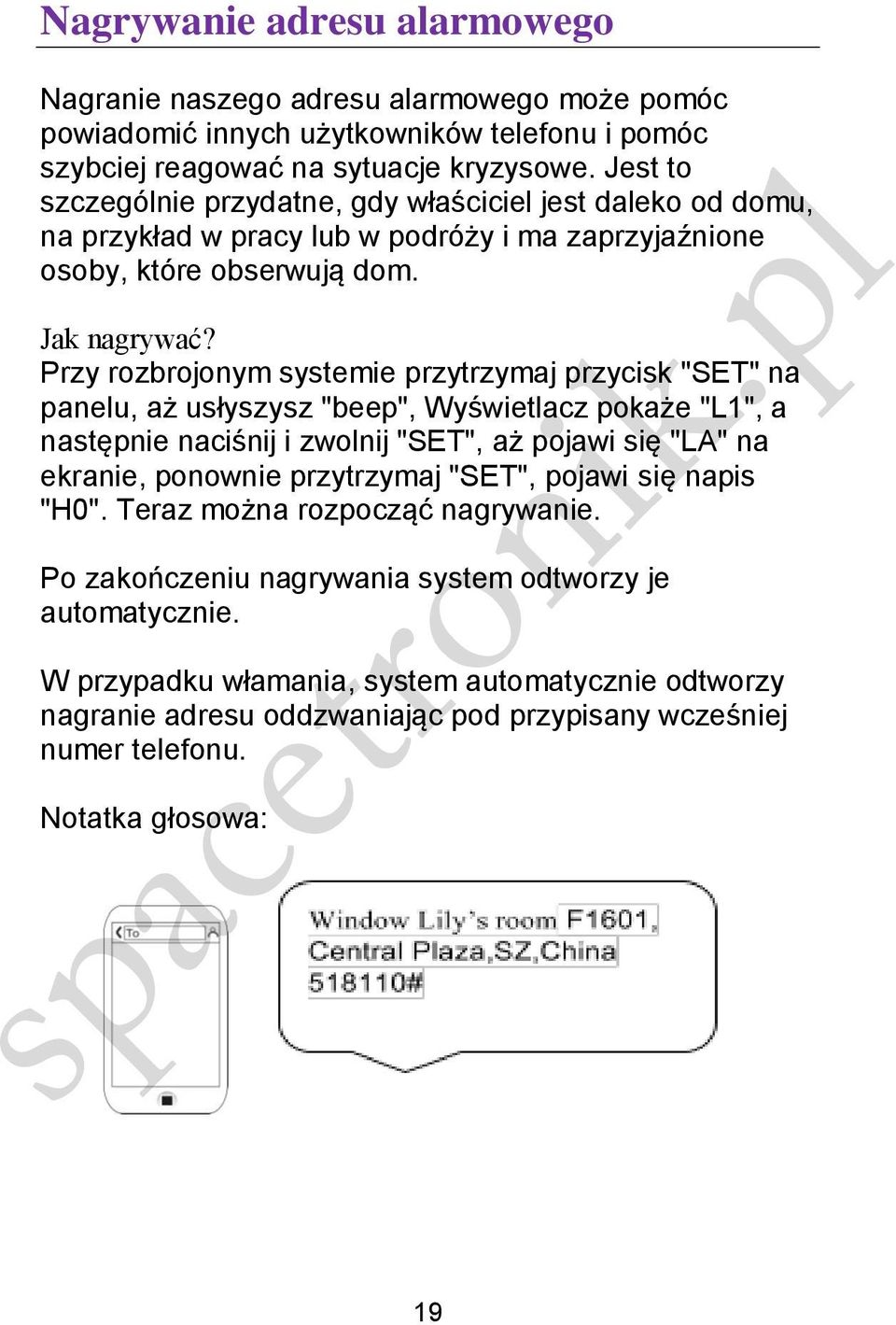

20 Nagrywanie adresu alarmowego Nagranie naszego adresu alarmowego może pomóc powiadomić innych użytkowników telefonu i pomóc szybciej reagować na sytuacje kryzysowe. Jest to szczególnie przydatne, gdy właściciel jest daleko od domu, na przykład w pracy lub w podróży i ma zaprzyjaźnione osoby, które obserwują dom. Jak nagrywać? Przy rozbrojonym systemie przytrzymaj przycisk "SET" na panelu, aż usłyszysz "beep", Wyświetlacz pokaże "L1", a następnie naciśnij i zwolnij "SET", aż pojawi się "LA" na ekranie, ponownie przytrzymaj "SET", pojawi się napis "H0". Teraz można rozpocząć nagrywanie. Po zakończeniu nagrywania system odtworzy je automatycznie. W przypadku włamania, system automatycznie odtworzy nagranie adresu oddzwaniając pod przypisany wcześniej numer telefonu. Notatka głosowa: 19

21 Zmiany zaprogramowanych stref Dzięki tej funkcji możemy np. dokonać zmiany opóźnień czasowych np. detektora ruchu zawieszonego nad wejściem, wyciszyć syrenę itp. Jest to bardzo łatwe do zaprogramowania w dedykowanej aplikacji. Nasz wiersz poleceń zawiera 6 części: B C D # "60": komenda "A": numer strefy, dowolną liczbę między 01 ~ 99 "B" Ustawienie podczas alarmu. Dostępne są 4 opcje czasowe 1: Real: W przypadku włamania, alarm włącza się natychmiast, bez czasu opóźnienia. 2: Alarm zostanie uruchomiony z pewnym opóźnieniem 3: "24 godziny Najwyższa czułość alarmu. Nawet gdy system jest rozbrojony zaprogramowane strefy są nadal w stanie podnieść alarm. Opcja 24 Godziny jest szeroko stosowana w przypadku montażu np. czujnika dymu. 4: Bypass: Najniższa czułość alarmu. Nawet centrala alarmowa, gdy wykryje sygnał włamania nie włącza alarmu. "C": Położenie strefy: 1: SOS; 2: Pożar 3: Gaz 4: Drzwi 5: Salon 6: Okno 7: Balkon 8. Drzwi na zewnątrz "D": Włączenie i wyłączenie syreny, gdy alarm uruchomiony 0. Wyciszona syrena w przypadku włamania 1. Włączona syrena w przypadku wtargnięcia Na przykład chcemy, aby ustawić strefę 1 jako alarm pożarowy w trybie 24 godziny, a gdy zostanie uruchomiony, syrena również zostanie uruchomiona. Musimy w tym celu wysłać wiadomość tekstową według poniższego wzoru: 20

22 Tryb Domowy Wyłącza niektóre części czujników, kiedy jesteśmy w domu, więc możemy swobodnie się poruszać bez wywołania alarmu. A niektóre czujniki, takie jak detektor gazu, detektor dymu nadal są włączone. Wiersz poleceń: A B # 61: Tryb Domowy A: Komenda numeru linii. Dowolna liczba między 01 ~ 99 B: 0:Wyłączenie trybu domowego. Sygnał wysyłany do czujników podczas włamania będzie ignorowany. 1: aktywacja trybu domowego. Na przykład, gdy jesteśmy w domu, musimy wyłączyć czujki PIR (strefa 3) w salonie, musimy wysłać wiadomość: 21

23 Powiadamianie Agencji Ochrony. a. Numer Centrum Monitorowania Alarmów (CMA) Możemy skontaktować się z dostawcą usług monitoringu, aby uzyskać identyfikator i numer telefonu monitorowania alarmu. Na przykład, numer jest numerem CMA naszej wybranej Agencji Ochrony a następnie musimy wysłać wiadomość tekstową: Usunięcie numeru telefonu CMA: b. ID użytkownika Pobierz 4-cyfrowy identyfikator użytkownika od dostawcy usług monitoringu i zaprogramuj go zgodnie z wiadomością jak SMS wysłaną do panelu alarmowego. Na przykład ID użytkownika to 1111 SMS: c. Włączenie/wyłączenie powiadomień do CMA Możemy włączyć / wyłączyć informację o uzbrojeniach / rozbrojeniach jakie docierają do CMA. 0: wyłączyć powiadomienia, 1: włączyć powiadomienia SMS o treści: d. Raportowanie alarmu Możemy włączyć / wyłączyć komunikat alarmowy do centrum monitorowania alarmów 0: Wyłączyć komunikat alarmowy; 1: włączyć komunikat SMS o treści: Ustawienia opóźnienia uzbrojenia systemu. 22

24 Ustawienie czasu zwłoki jest bardzo przydatne w życiu codziennym. Ścieżka komendy: AAA # 46: komenda AAA: wartość czasu, 001 ~ 180 sekund Na przykład musimy opóźnić uzbrojenie systemu o 40 sekund, musimy wysłać SMS do centrali alarmowej według wzoru: Ustawienia opóźnienia alarmu Ogólnie zaleca się, aby ustawić czas opóźnienia alarmu na 40 sekund. Tylko w takim przypadku mamy wystarczająco dużo czasu, aby zatrzymać fałszywy alarm. Wiersz poleceń: AAA # 45: komenda AAA: 001 ~ 180 sekund: czas opóźnienia Jeśli chcemy opóźnić włączenie alarmu przez 40 sekund, musimy wysłać SMS: Ustawienia daty/godziny 23

25 Wiersz poleceń: AAAA BB CC DD EE FF # 32: Komenda AAAA: rok BB: miesiąc CC: data DD: godziny EE: minuta FF: sekunda Na przykład, możemy ustawić godzinę 13:01 pierwszego października 2014 jako nasz czas systemowy. Wysyłamy SMS o treści: Ustawienia czasu uzbrojenia/rozbrojenia Możemy włączyć funkcję planowego rozbrojenia/uzbrojenia systemu alarmowego. Wiersz poleceń: /1 # 39: komenda 0: wyłącz system czasowego uzbrojenia / rozbrojenia 1: włącz system czasowego uzbrojenia / rozbrojenia 24

26 Ustawienia czasu uzbrojenia Możemy uzbroić system automatycznie w trzech różnych okresach czasu. Wiesz poleceń: /34/35 AA BB #: 33/34/35: komendy AA: godzina w formacie 24h BB: minuta Na przykład możemy ustawić system by uzbroić się automatycznie o godzinie 9:00. Musimy wysłać SMS o treści: Ustawienia czasu rozbrojenia Wiersz poleceń: /37/38 AA BB # 36/37/38: komenda AA: godziny w formacie 24h BB: minuta Na przykład możemy ustawić automatyczne uzbrojenie systemu o 18:00. Musimy wysłać SMS o treści: 25

27 Ustawienia czasu działania syreny Możemy zdecydować, jak długo będą działały syreny w przypadku włamania. (To menu jest dostępne tylko dla syreny przewodowej) Wiersz poleceń: AAA # 46: komenda AAA: czas trwania sygnalizacji (001 ~ 180 sekund) Na przykład syrena ma działać 180 sekund. Musimy wysłać SMS o treści: Zmiana hasła Hasło użytkownika: 1234, dla telefonu, SMS, pilota Domyślny kod programowania: 8888 Zmiana hasła użytkownia przez SMS: AAAA # Zmiana kodu programowania przez SMS: BBBB # Hasło użytkownika nie może być takie sam jak kod programowania. 26

28 Inne funkcje operacyjne przez SMS a. Opóźnienie uzbrojenia systemu za pomocą pilota zdalnego sterowania Możemy włączyć lub wyłączyć opóźnienie, gdy system jest uzbrojony przez pilota /1 # 47: komenda 0: wyłączenie 1: włączenie opóźnienia Nie zapomnij wpisać czterech cyfr kodu programowania z przodu wiersza poleceń b. Powiadomienie uzbrojenia / rozbrojenia alarmu Kiedy chcemy uzbroić / rozbroić system, sygnalizator dźwiękowy informuje krótkim dźwiękiem informując użytkowników. Wiersz poleceń: /1 # 75: komenda 0: wyłącz powiadomienie dźwiękiem, gdy system jest uzbrojony/ rozbrojony 1: włączyć powiadomienie dźwiękiem 27

29 c. Aktywacja syreny, kiedy naciśnięto SOS na pilocie Możemy włączyć syrenę, kiedy naciśniemy przycisk SOS na pilocie zdalnego sterowania. Wiesz poleceń: /1 # 76: komenda 0: wyłączenie syreny 1: włączenie syreny Na przykład chcemy włączyć syrenę, kiedy naciśniemy "SOS" na pilocie. Wyślij wiadomość SMS: d. Powiadomienie SMS uzbrojenia / rozbrojenia systemu alarmowego Możemy otrzymywać komunikaty SMS za każdym razem, gdy chcemy uzbroić / rozbroić system Wiersz poleceń: /1 # 77: komenda 0: wyłączenie powiadamienia 1: włączenie powiadomienia 28

30 e: Ustawienia dźwięku panelu alarmu Mamy dwie opcje wyboru melodii, które możemy ustawić dla SMS, dźwięku i głosu. Na przykład, jeśli chemy wybrać sygnał dźwiękowy, kiedy naciśniemy klawisz numeryczny 1, system wyda dźwięk "beep". Jednak, jeśli zdecydujemy się na głos, dźwięk systemowego będzie brzmiał "One" Wiersz poleceń: /1 # 79: komenda 0: Beep (ustawienie domyślne) 1: Głos f. Powiadomienie SMS przerw w zasilaniu Wiersz poleceń: /1 # 80: komenda 0: wyłącz powiadomienia SMS zaniku zasilania 1: włącz powiadomienia SMS zaniku zasilania Ta funkcja jest dostępna tylko, gdy system jest w stanie uzbrojenia. 29

31 Ustawienie systemu poprzez aplikację Pobierz aplikację dostarczoną przez dystrybutora i zainstaluj na swoim smartphonie. Dostępna jest aplikacja dla urządzeń z systemem Android i urządzeń firmy Apple. Zdjęcie 1 pokazuje główny widok. Kliknij "Add Host", wtedy będzie można zobaczyć obraz jaki przedstawia zdjęcie 2. Zdjęcie 1 Zdjęcie 2 Dodaj nazwę hosta i numer telefonu, kliknij "Save/Zapisz" Numerem telefonu hosta to numer karty SIM zainstalowanej w panelu alarmowym. Kliknij przycisk "SET" aby wejść w ustawienia systemu. Generalnie na urządzenie z systemem Android, będą trzy przyciski funkcyjne, "SET", "Home" i "Back/Powrót". Wtedy zobaczymy dwie kolumny: menu ustawień systemu, zestaw 1 i zestaw 2. 30

32 Zestaw 1 Zestaw 2 Ustawienia systemu poprzez SMS wysyłane do centrali alarmowej, mają takie same wyniki jak przez aplikację. Ale oczywiście ustawienie systemu aplikacją jest o wiele bardziej proste i wygodne. 31

33 Zdalne sterowanie przez telefon Systemem można sterować jedynie wcześniej zaprogramowanym numerem telefonu. Upewnij się, że numer telefonu, którego chcemy używać do sterowania jest zarejestrowany w ramach systemu. Wybierz numer telefonu alarmu a następnie usłyszysz instrukcję wokalną "podaj hasło". Teraz wpisz 4 cyfry hasła użytkownika (domyślny kod: 1234), jeśli kod jest nieprawidłowy, centrala alarmowa powie "złe hasło, wprowadź ponownie". Jeśli kod jest poprawny, to usłyszysz: "Naciśnij 1, aby uzbroić, naciśnij 2, aby rozbroić, naciśnij 3 by dokonać nasłuchu, naciśnij przycisk 4, aby porozmawiać (funkcja domofon) Na przykład, jeśli trzeba dokonać nasłuchu, naciśnij przycisk 3, a następnie możesz usłyszeć co dzieje się na miejscu przez 30 sekund. Jeśli 30 sekund nie wystarczy, naciśnij 3, aby przedłużyć o kolejne 30 sekund. Jeśli potrzebujesz porozmawiać, naciśnij przycisk 4, aby połączyć się z panelem alarmu na 30 sekund. Naciśnij przycisk 4, by ponownie przedłużyć o 30 sekund. Naciśnij przycisk 9, aby włączyć syrenę, naciśnij 2, aby wyłączyć syrenę. 32

34 Odebranie połączenia awaryjnego W przypadku włamania, centrala alarmowa zadzwoni na zaprogramowany numer telefonu w sposób ciągły 3 razy, aż jedno z połączeń wychodzących zostanie odebrane. Jeżeli system alarmowy jest połączony z Centrum Monitorowania Alarmów to również CMA zostanie powiadomione przez system alarmowy Po 3 godzinach ciągłego powiadomienia bez odpowiedzi, system alarmowy automatycznie wyłączy się. Kiedy zareagowaliśmy odebraniem połączenia na wezwanie systemu alarmowego możemy usłyszeć notatkę głosową nagraną wcześniej i następnie możemy: a. Nacisnąć przycisk 1, aby zatrzymać alarmowanie i uzbroić ponownie systemu b. Nacisnąć 2, aby zatrzymać alarmowanie i rozbroić system c. Nacisnąć przycisk 3, aby zatrzymać alarmowanie i dokonać nasłuchu głos z miejscu włamania d. Nacisnąć 4, aby zatrzymać alarmowanie i użyć funkcji domofon, by połączyć się z panelem alarmu na 30 sekund. Naciśnij przycisk 4, by ponownie, przedłużyć o 30 sekund. e. Naciśnij przycisk 9, aby włączyć syrenę lub przycisk 2, aby ją wyłączyć. Jeśli tylko usłyszymy, że system do nas dzwoni, odbierzemy połączenie, aby odtworzyć notatkę głosową bez dokonania wyboru instrukcji lub po prostu rozłączymy się, system rozpozna, że telefon nie został odebrany i nadal będzie dzwonić do następnego zarejestrowanego numeru telefonu. 33

35 Przywrócenie ustawień fabrycznych Przywrócenie ustawień fabrycznych spowoduje usunięcie wszystkich ustawień osobistych. Pomyśl nad tym, kiedy zdecydujesz się to zrobić. Oto kilka wskazówek. a. Wyłącz zapasowy akumulator i odłącz zasilacz ze źródła zasilania. b. Naciśnij "SOS" na panelu i przytrzymaj. c. 3 sekundy później wyświetlacz na panelu alarmu pokaże "EE". System wyda długi dźwięk "BEEP". Wszystkie wskaźniki LED na panelu alarmu błysną raz, następnie zgasną. d. Zwolnij przycisk "SOS". Wszystkie ustawienia osobiste zostaną usunięte i system powróci do ustawień fabrycznych. Domyślne ustawienie fabryczne Nr strefy ~ ~ 99 ejcknuf umrala Typ Lokalizacja Działa Czas Drzwi rzeczywisty wejściowe Działa Czas Pokój dzienny rzeczywisty Działa Czas Okno rzeczywisty Działa Czas Balkon rzeczywisty Działa Czas Pożar rzeczywisty Działa Czas Ulatnianie rzeczywisty gazu Działa Czas SOS rzeczywisty Działa Czas SOS rzeczywisty hasło użytkownika: 1234; Kod programowania: 8888, Czas sygnalizowania syreny:180s anerys ałaizd ałaizd ałaizd ałaizd ałaizd ałaizd ałaizd ałaizd 34

36 Przykładowe awarie a. Powody braku reakcji systemu alarmowego w przypadku wtargnięcia, włamania: 1) System nie jest uzbrojony 2) Źle zarejestrowany numer telefonu 3) Jest on ustawiony jako alarmowy 4) Karta SIM nie jest aktywna b. Powody braku sieci GSM. 1) karta SIM nie obsługuje sieci GSM 2) karta SIM posiada PIN kod 3) sygnału GSM jest słaby c. System zdalnego sterowania słabo reaguje na komendy: 1) słaby sygnał GSM 2) problemy z kartą SIM, spróbuj zastąpić nową d. Zasięg bezprzewodowy akcesoriów jest krótki. Jest to prawdopodobne ze względu na niski poziom baterii akcesoriów bezprzewodowych. KARTA GWARANCYJNA Wypełnia sprzedający Nazwa towaru Data sprzedaży Pieczątka i podpis 35

37 Warunki gwarancji Poniższe określenia zawarte w Warunkach Gwarancji będą miały następujące znaczenie: a) Gwarancja oznacza uprawnienia oraz obowiązki wynikające z niniejszych Warunków Gwarancji oraz przepisów kodeksu cywilnego b) Karta gwarancyjna oznacza dokument obejmujący niniejsze Warunki Gwarancji c) Sprzęt oznacza urządzenie, którego nazwa, model oraz numer fabryczny zostały wyszczególnione w treści niniejszej Karty Gwarancyjnej, oraz urządzenia wolnego od wad, które uprawione z Gwarancji otrzymał zamiast wadliwego sprzętu, chyba że z treści Warunków Gwarancji wynika wyraźnie inne znaczenie tego określenia d) Gwarant zapewnia Nabywcy towaru możliwość bezpłatnych napraw zakupionego towaru przez okres 24 miesięcy od daty zakupu towaru. e) Sprzedawca oznacza podmiot, który dokonał sprzedaży towaru, którego nazwa, model oraz numer fabryczny zostały wyszczególnione w Karcie Gwarancyjnej Towar do serwisu należy dostarczyć wraz z zasilaczem, pilotem zdalnego sterowania. Do przesyłki należy dołączyć niniejszą Kartę Gwarancyjną oraz kopie dowodu zakupu. W przypadku braku pełnego wyposażenia towar może zostać nie naprawiony a kosztami wysyłki będzie obciążony Nabywca. Do obowiązków Nabywcy należy odpowiednie przygotowanie i opakowanie towaru do transportu. Zaleca się wysłanie w kompletnym opakowaniu fabrycznym. Uszkodzenie powstałe w transporcie spowodowane nieodpowiednim przygotowaniem do wysyłki może skutkować utratą praw do gwarancji. W przypadku zasadnej reklamacji, koszty naprawy oraz ewentualnej zwrotnej przesyłki nie obciążają Nabywcy. W przypadku bezzasadnej reklamacji Nabywca poniesie koszty związane z diagnostyką oraz wysyłką towaru ponosi Nabywca. 36

38 Gwarancja obejmuje wady powstałe jedynie z przyczyn tkwiących w samym sprzęcie. Nie obejmuje napraw i wymiany obudowy. Utrata karty gwarancyjnej skutkuje utratą gwarancji. UWAGA! Gwarancja jest ważna tylko z podpisem kupującego Przyjmuję do wiadomości oraz akceptuję warunki gwarancji zawarte w niniejszej karcie gwarancyjnej.... Data/podpis nabywcy Znak CE - produkt spełnia wymagania dyrektywy tzw. Nowego Podejścia Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony zdrowia i środowiska. Znak FCC produkt zgodny z zasadami wykorzystywania częstotliwości radiowych dla celów związanych z komunikacją. Made in: ChRL Importer: DMTrade, Wiśniowa 36, Kościan 37
