G-105-POL aktualizacja 04/2015

Transkrypt

1 G-105-POL aktualizacja 04/2015

2 GDZIE INNOWACJA I ROZWIĄZAN ŁĄCZĄ SIĘ ZE SOBĄ G-105-POL REV G

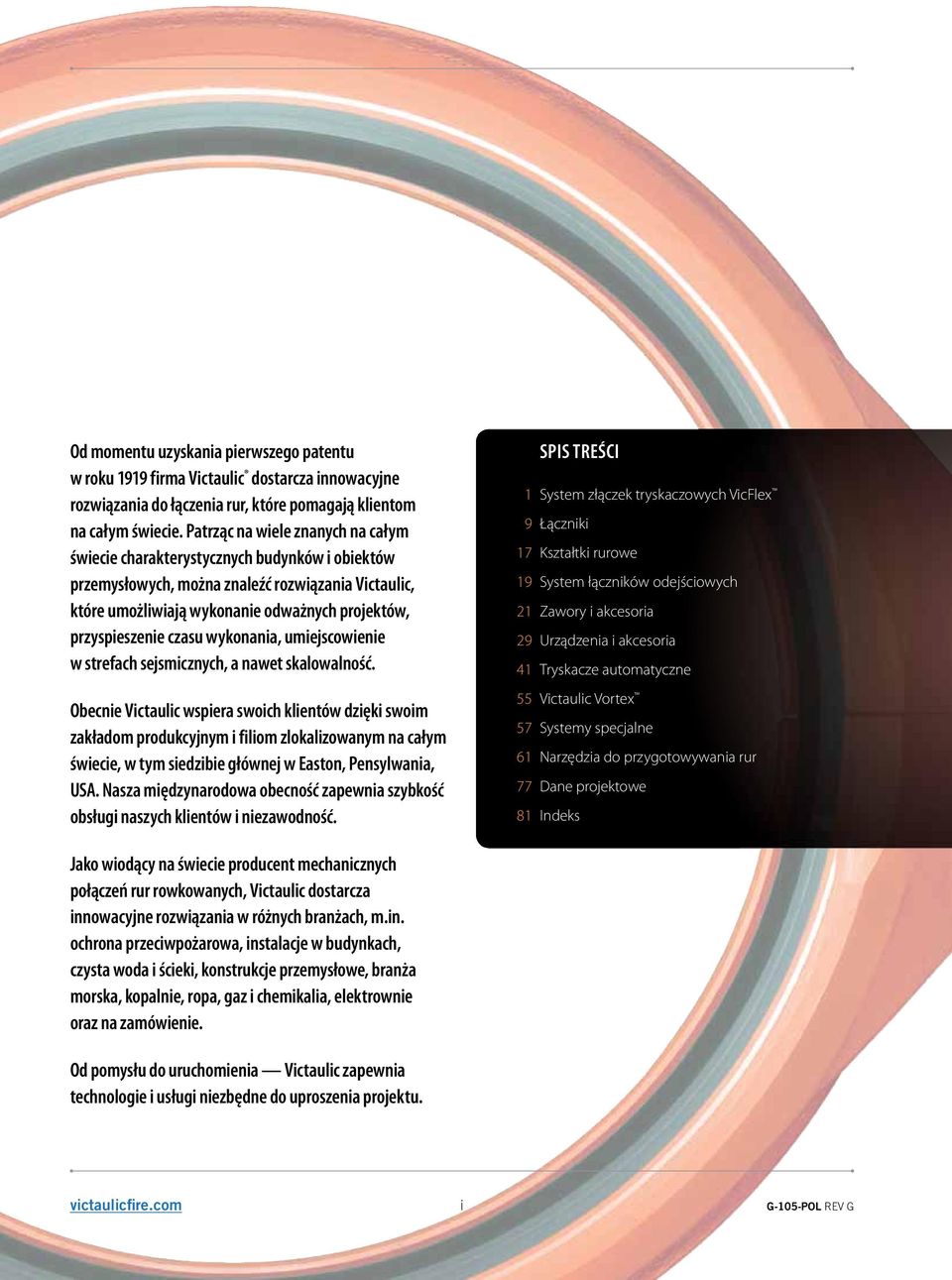

3 Od momentu uzyskania pierwszego patentu w roku 1919 firma dostarcza innowacyjne rozwiązania do łączenia, które pomagają klientom na całym świecie. Patrząc na wiele znanych na całym świecie charakterystycznych budynków i obiektów przemysłowych, można znaleźć rozwiązania, które umożliwiają wykonanie odważnych projektów, przyspieszenie czasu wykonania, umiejscowienie w strefach sejsmicznych, a nawet skalowalność. Obecnie wspiera swoich klientów dzięki swoim zakładom produkcyjnym i filiom zlokalizowanym na całym świecie, w tym siedzibie głównej w Easton, Pensylwania, USA. Nasza międzynarodowa obecność zapewnia szybkość obsługi naszych klientów i niezawodność. SPIS TREŚCI 1 System złączek tryskaczowych VicFlex 9 i System łączników ch automatyczne 55 Vortex 57 specjalne Indeks Jako wiodący na świecie producent mechanicznych połączeń rowkowanych, dostarcza innowacyjne rozwiązania w różnych branżach, m.in. ochrona przeciwpożarowa, instalacje w budynkach, czysta woda i ścieki, konstrukcje przemysłowe, branża morska, kopalnie, ropa, gaz i chemikalia, elektrownie oraz na zamówienie. Od pomysłu do uruchomienia zapewnia technologie i usługi niezbędne do uproszenia projektu. victaulicfire.com i G-105-POL REV G

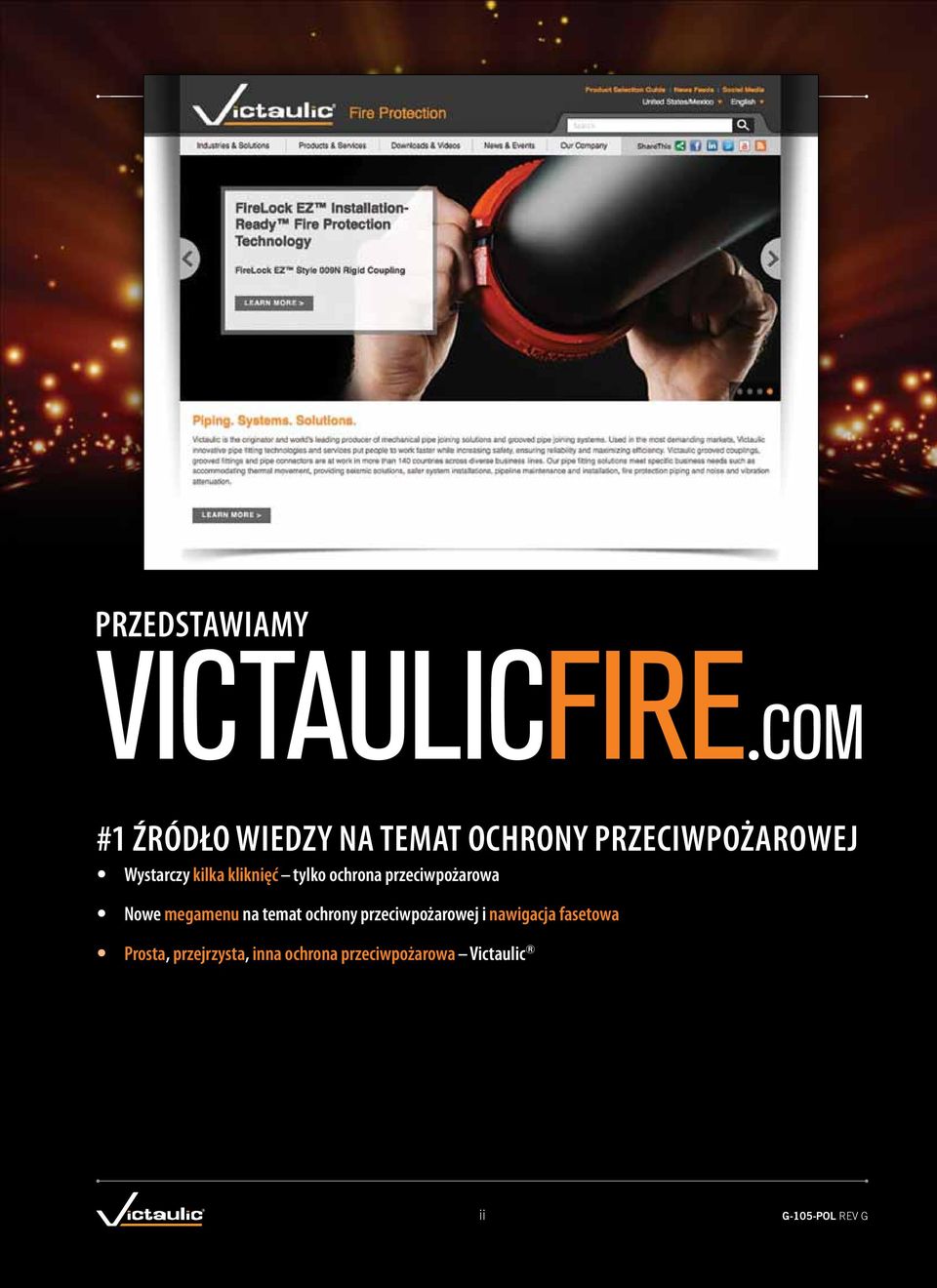

4 PRZEDSTAWIAMY VICTAULICFIRE COM #1 ŹRÓDŁO WIEDZY NA TEMAT OCHRONY PRZECIWPOŻAROWEJ Wystarczy kilka kliknięć tylko ochrona przeciwpożarowa Nowe megamenu na temat ochrony przeciwpożarowej i nawigacja fasetowa Prosta, przejrzysta, inna ochrona przeciwpożarowa ii G-105-POL REV G

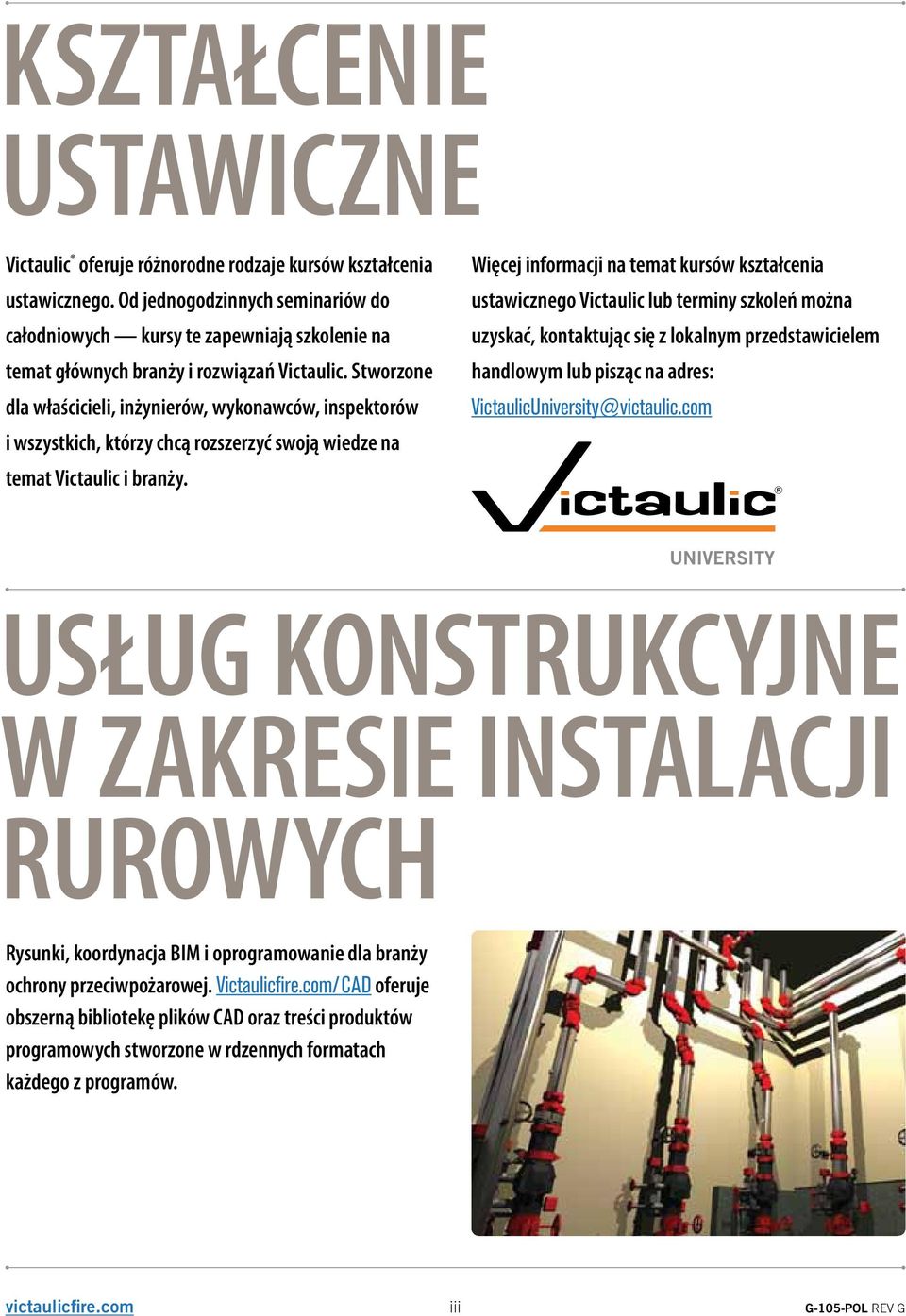

5 KSZTAŁCENIE USTAWICZNE oferuje różnorodne rodzaje kursów kształcenia ustawicznego. Od jednogodzinnych seminariów do całodniowych kursy te zapewniają szkolenie na temat głównych branży i rozwiązań. Stworzone dla właścicieli, inżynierów, wykonawców, inspektorów i wszystkich, którzy chcą rozszerzyć swoją wiedze na temat i branży. Więcej informacji na temat kursów kształcenia ustawicznego lub terminy szkoleń można uzyskać, kontaktując się z lokalnym przedstawicielem handlowym lub pisząc na adres: University@victaulic.com USŁUG KONSTRUKCYJNE W ZAKRESIE INSTALACJI RUROWYCH Rysunki, koordynacja BIM i oprogramowanie dla branży ochrony przeciwpożarowej. fire.com/cad oferuje obszerną bibliotekę plików CAD oraz treści produktów programowych stworzone w rdzennych formatach każdego z programów. victaulicfire.com iii G-105-POL REV G

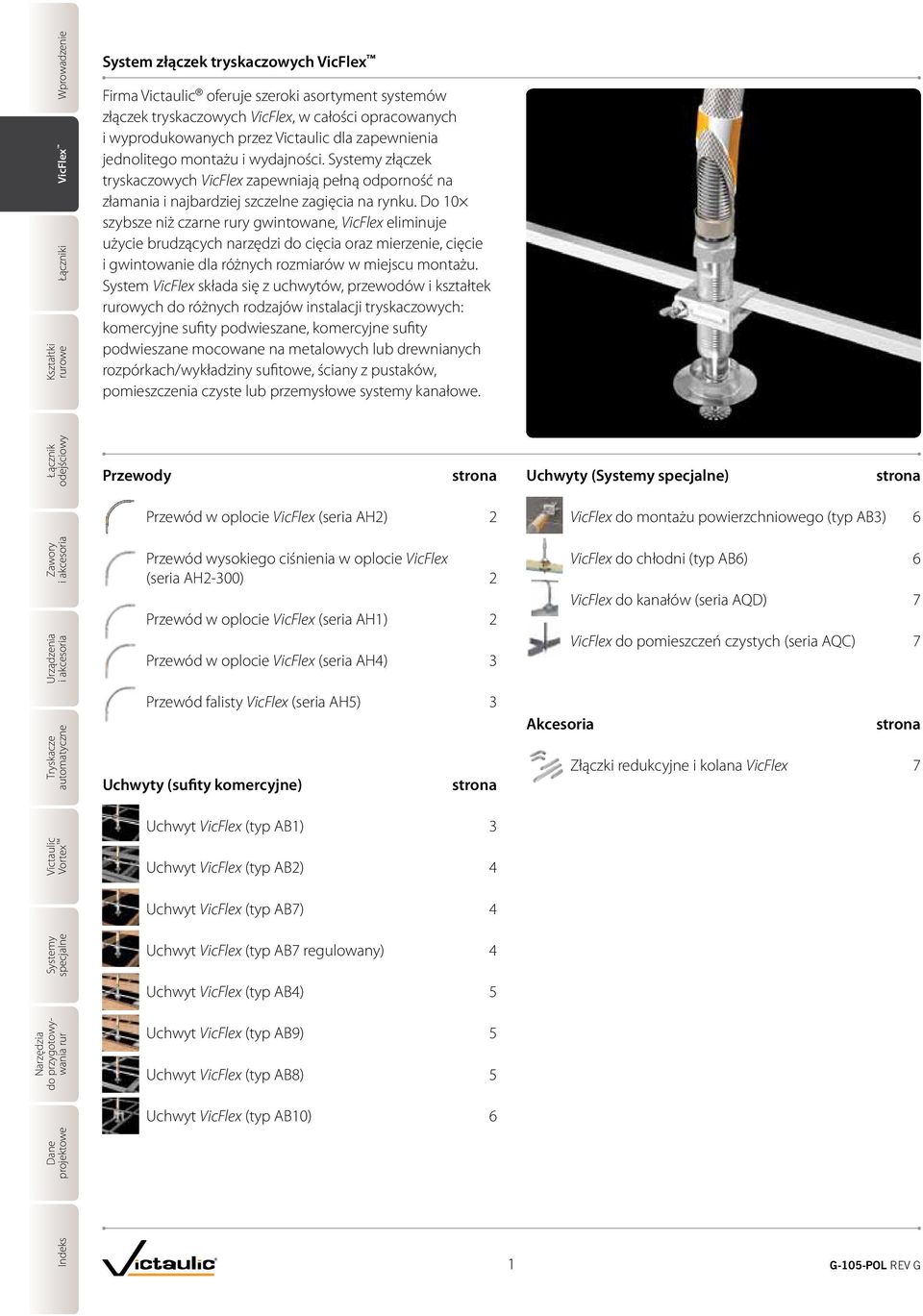

6 Wprowadzenie Indeks i VicFlex automatyczne Vortex specjalne System złączek tryskaczowych VicFlex Firma oferuje szeroki asortyment systemów złączek tryskaczowych VicFlex, w całości opracowanych i wyprodukowanych przez dla zapewnienia jednolitego montażu i wydajności. złączek tryskaczowych VicFlex zapewniają pełną odporność na złamania i najbardziej szczelne zagięcia na rynku. Do 10 szybsze niż czarne y gwintowane, VicFlex eliminuje użycie brudzących narzędzi do cięcia oraz mierzenie, cięcie i gwintowanie dla różnych rozmiarów w miejscu montażu. System VicFlex składa się z uchwytów, przewodów i kształtek owych do różnych rodzajów instalacji tryskaczowych: komercyjne sufity podwieszane, komercyjne sufity podwieszane mocowane na metalowych lub drewnianych rozpórkach/wykładziny sufitowe, ściany z pustaków, pomieszczenia czyste lub przemysłowe systemy kanałowe. Przewody strona Przewód w oplocie VicFlex (seria AH2) 2 Przewód wysokiego ciśnienia w oplocie VicFlex (seria AH2-300) 2 Przewód w oplocie VicFlex (seria AH1) 2 Przewód w oplocie VicFlex (seria AH4) 3 Przewód falisty VicFlex (seria AH5) 3 Uchwyty (sufity komercyjne) strona Uchwyt VicFlex (typ AB1) 3 Uchwyt VicFlex (typ AB2) 4 Uchwyt VicFlex (typ AB7) 4 Uchwyt VicFlex (typ AB7 regulowany) 4 Uchwyt VicFlex (typ AB4) 5 Uchwyt VicFlex (typ AB9) 5 Uchwyt VicFlex (typ AB8) 5 Uchwyt VicFlex (typ AB10) 6 1 Uchwyty ( specjalne) strona VicFlex do montażu powierzchniowego (typ AB3) 6 VicFlex do chłodni (typ AB6) 6 VicFlex do kanałów (seria AQD) 7 VicFlex do pomieszczeń czystych (seria AQC) 7 Akcesoria strona Złączki redukcyjne i kolana VicFlex 7 G-105-POL REV G

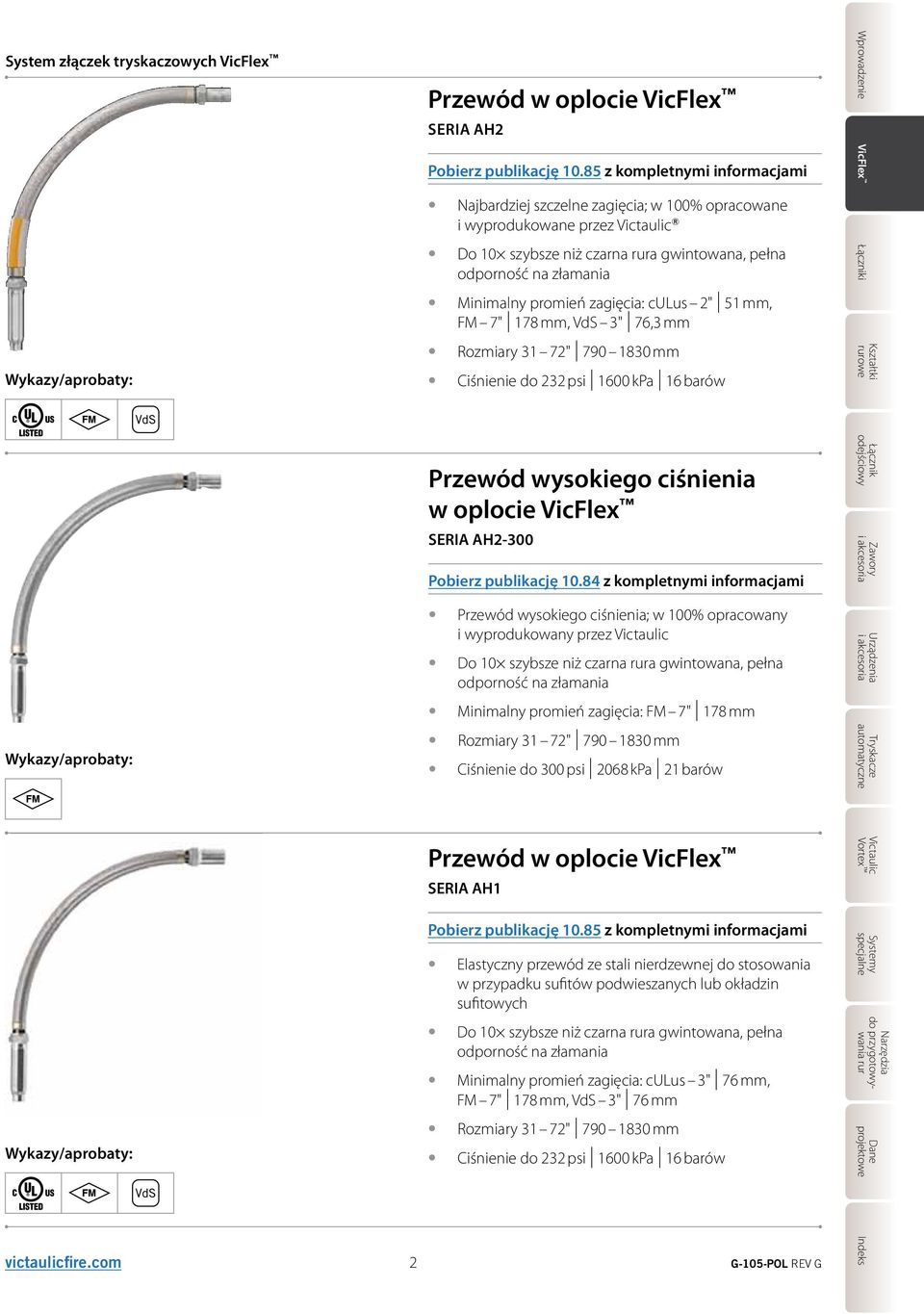

7 System złączek tryskaczowych VicFlex victaulicfire.com 2 Przewód w oplocie VicFlex SERIA AH2 Pobierz publikację z kompletnymi informacjami Najbardziej szczelne zagięcia; w 100% opracowane i wyprodukowane przez Do 10 szybsze niż czarna a gwintowana, pełna odporność na złamania Minimalny promień zagięcia: culus 2" 51 mm, FM 7" 178 mm, VdS 3" 76,3 mm Rozmiary 31 72" mm Ciśnienie do 232 psi 1600 kpa 16 barów Przewód wysokiego ciśnienia w oplocie VicFlex SERIA AH2-300 Pobierz publikację z kompletnymi informacjami Przewód wysokiego ciśnienia; w 100% opracowany i wyprodukowany przez Do 10 szybsze niż czarna a gwintowana, pełna odporność na złamania Minimalny promień zagięcia: FM 7" 178 mm Rozmiary 31 72" mm Ciśnienie do 300 psi 2068 kpa 21 barów Przewód w oplocie VicFlex SERIA AH1 Pobierz publikację z kompletnymi informacjami Elastyczny przewód ze stali nierdzewnej do stosowania w przypadku sufitów podwieszanych lub okładzin sufitowych Do 10 szybsze niż czarna a gwintowana, pełna odporność na złamania Minimalny promień zagięcia: culus 3" 76 mm, FM 7" 178 mm, VdS 3" 76 mm Rozmiary 31 72" mm Ciśnienie do 232 psi 1600 kpa 16 barów G-105-POL REV G Wprowadzenie VicFlex i Indeks automatyczne Vortex specjalne

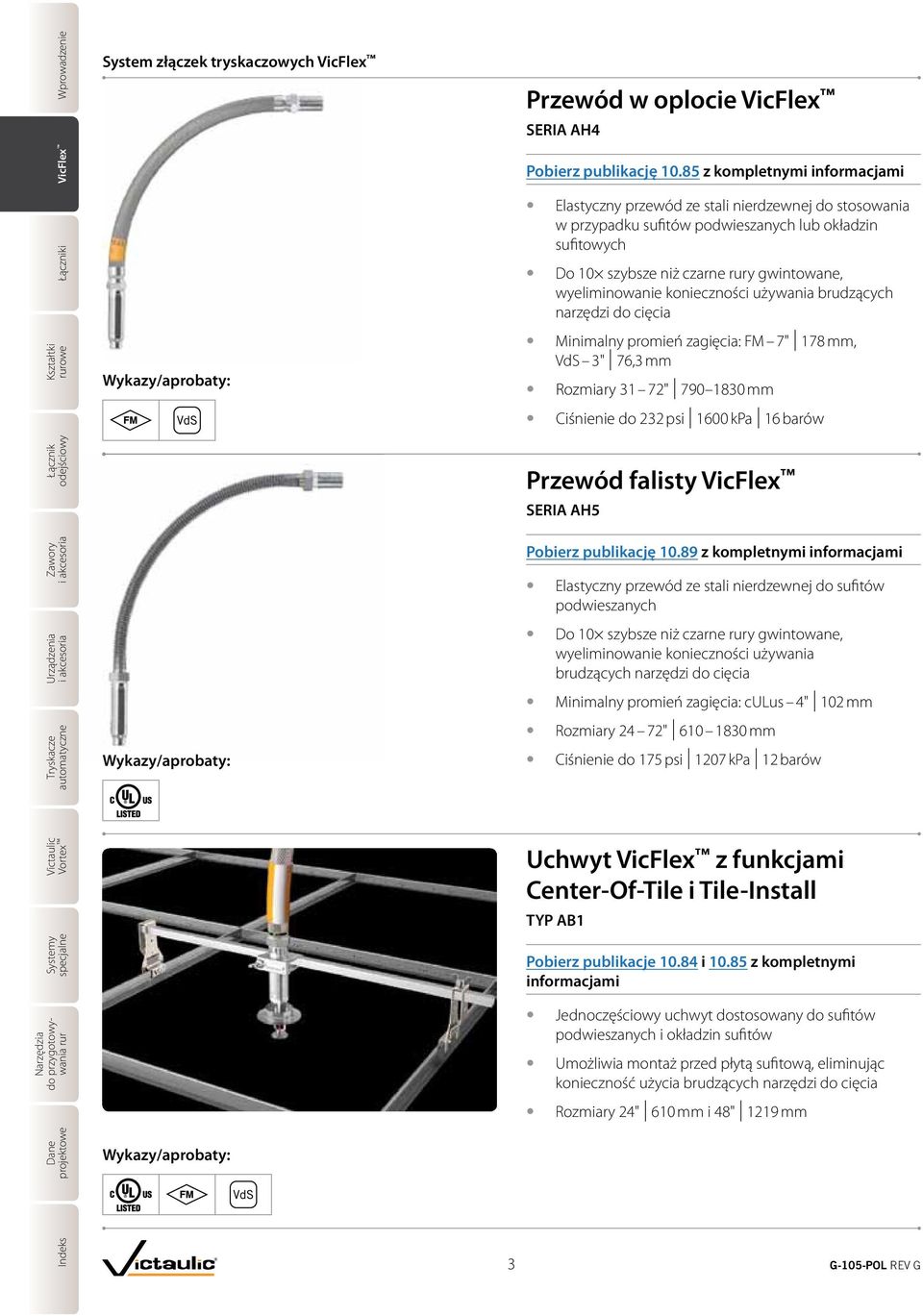

8 Wprowadzenie System złączek tryskaczowych VicFlex Przewód w oplocie VicFlex SERIA AH4 Indeks i VicFlex automatyczne Vortex specjalne 3 Pobierz publikację z kompletnymi informacjami Elastyczny przewód ze stali nierdzewnej do stosowania w przypadku sufitów podwieszanych lub okładzin sufitowych Do 10 szybsze niż czarne y gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Minimalny promień zagięcia: FM 7" 178 mm, VdS 3" 76,3 mm Rozmiary 31 72" mm Ciśnienie do 232 psi 1600 kpa 16 barów Przewód falisty VicFlex SERIA AH5 Pobierz publikację z kompletnymi informacjami Elastyczny przewód ze stali nierdzewnej do sufitów podwieszanych Do 10 szybsze niż czarne y gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Minimalny promień zagięcia: culus 4" 102 mm Rozmiary 24 72" mm Ciśnienie do psi 07 kpa barów Uchwyt VicFlex z funkcjami Center-Of-Tile i Tile-Install TYP AB1 Pobierz publikacje i z kompletnymi informacjami Jednoczęściowy uchwyt dostosowany do sufitów podwieszanych i okładzin sufitów Umożliwia montaż przed płytą sufitową, eliminując konieczność użycia brudzących narzędzi do cięcia Rozmiary 24" 610 mm i 48" 19 mm G-105-POL REV G

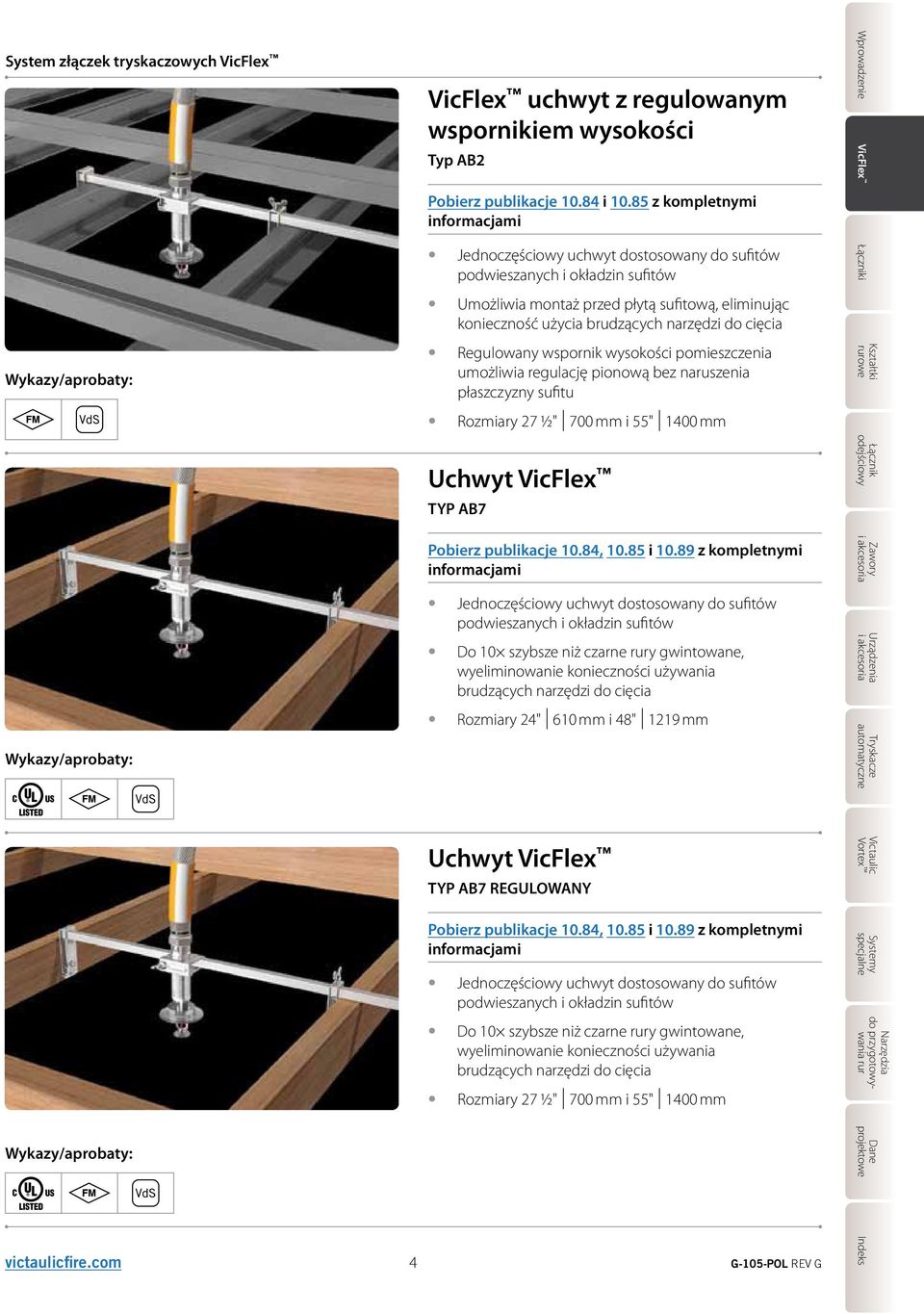

9 System złączek tryskaczowych VicFlex victaulicfire.com 4 VicFlex uchwyt z regulowanym wspornikiem wysokości Typ AB2 Pobierz publikacje i z kompletnymi informacjami Jednoczęściowy uchwyt dostosowany do sufitów podwieszanych i okładzin sufitów Umożliwia montaż przed płytą sufitową, eliminując konieczność użycia brudzących narzędzi do cięcia Regulowany wspornik wysokości pomieszczenia umożliwia regulację pionową bez naruszenia płaszczyzny sufitu Rozmiary 27 ½" 700 mm i 55" 1400 mm Uchwyt VicFlex TYP AB7 Pobierz publikacje 10.84, i z kompletnymi informacjami Jednoczęściowy uchwyt dostosowany do sufitów podwieszanych i okładzin sufitów Do 10 szybsze niż czarne y gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Rozmiary 24" 610 mm i 48" 19 mm Uchwyt VicFlex TYP AB7 REGULOWANY Pobierz publikacje 10.84, i z kompletnymi informacjami Jednoczęściowy uchwyt dostosowany do sufitów podwieszanych i okładzin sufitów Do 10 szybsze niż czarne y gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Rozmiary 27 ½" 700 mm i 55" 1400 mm G-105-POL REV G Wprowadzenie VicFlex i Indeks automatyczne Vortex specjalne

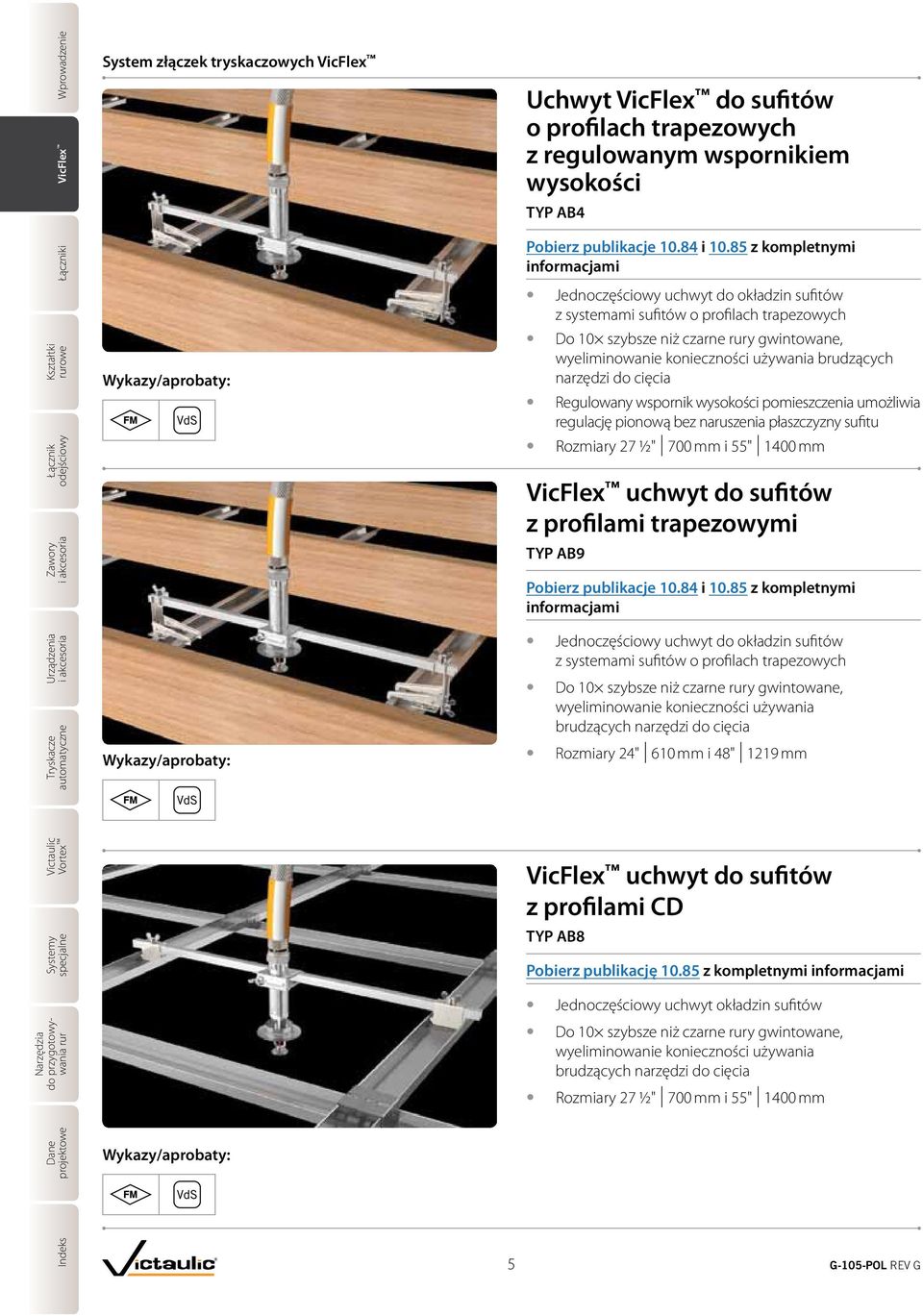

10 Wprowadzenie Indeks i VicFlex automatyczne Vortex specjalne System złączek tryskaczowych VicFlex 5 Uchwyt VicFlex do sufitów o profilach trapezowych z regulowanym wspornikiem wysokości TYP AB4 Pobierz publikacje i z kompletnymi informacjami Jednoczęściowy uchwyt do okładzin sufitów z systemami sufitów o profilach trapezowych Do 10 szybsze niż czarne y gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Regulowany wspornik wysokości pomieszczenia umożliwia regulację pionową bez naruszenia płaszczyzny sufitu Rozmiary 27 ½" 700 mm i 55" 1400 mm VicFlex uchwyt do sufitów z profilami trapezowymi TYP AB9 Pobierz publikacje i z kompletnymi informacjami Jednoczęściowy uchwyt do okładzin sufitów z systemami sufitów o profilach trapezowych Do 10 szybsze niż czarne y gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Rozmiary 24" 610 mm i 48" 19 mm VicFlex uchwyt do sufitów z profilami CD TYP AB8 Pobierz publikację z kompletnymi informacjami Jednoczęściowy uchwyt okładzin sufitów Do 10 szybsze niż czarne y gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Rozmiary 27 ½" 700 mm i 55" 1400 mm G-105-POL REV G

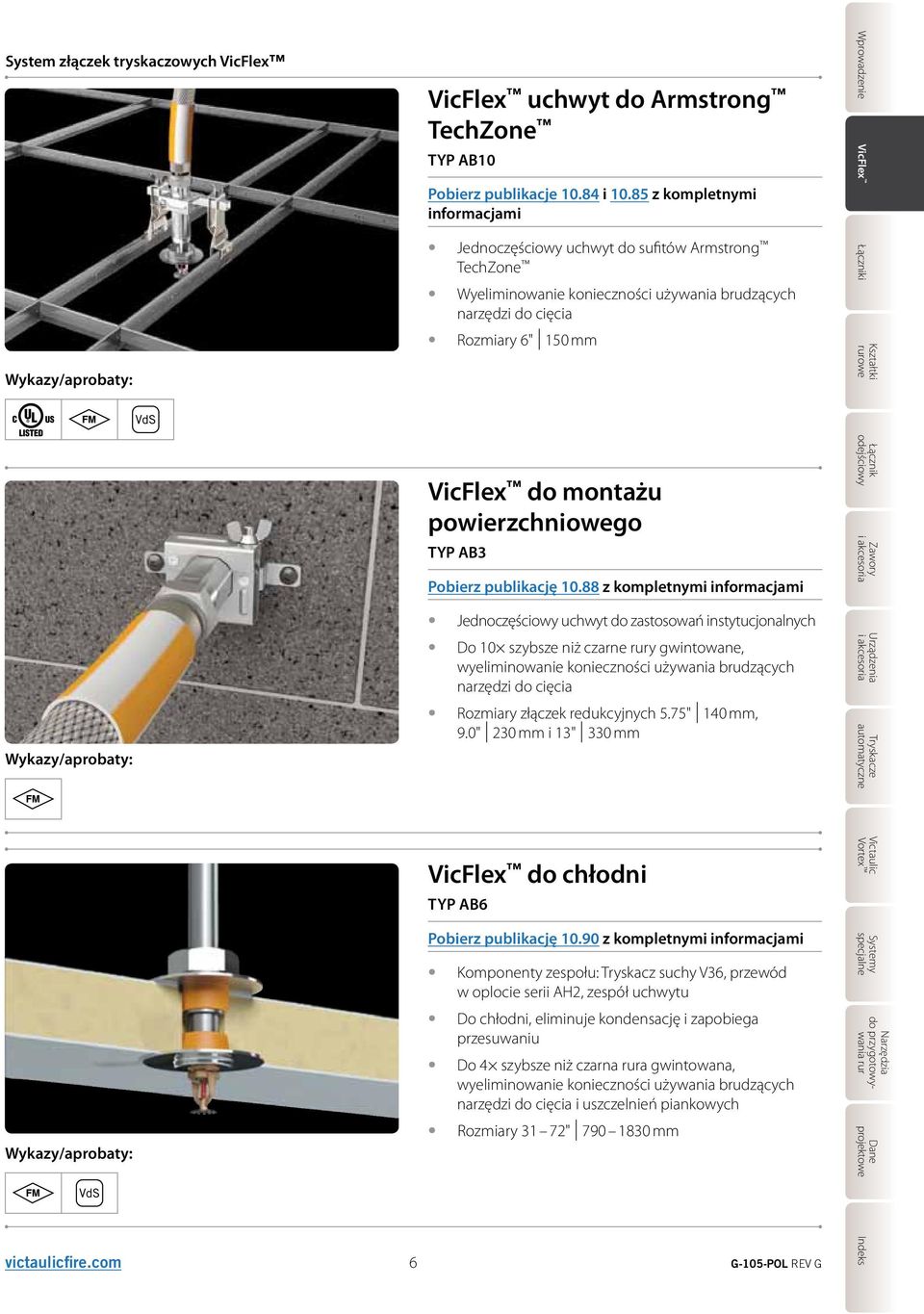

11 System złączek tryskaczowych VicFlex victaulicfire.com 6 VicFlex uchwyt do Armstrong TechZone TYP AB10 Pobierz publikacje i z kompletnymi informacjami Jednoczęściowy uchwyt do sufitów Armstrong TechZone Wyeliminowanie konieczności używania brudzących narzędzi do cięcia Rozmiary 6" 150 mm VicFlex do montażu powierzchniowego TYP AB3 Pobierz publikację z kompletnymi informacjami Jednoczęściowy uchwyt do zastosowań instytucjonalnych Do 10 szybsze niż czarne y gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Rozmiary złączek redukcyjnych 5.75" 140 mm, 9.0" 230 mm i 13" 330 mm VicFlex do chłodni TYP AB6 Pobierz publikację z kompletnymi informacjami Komponenty zespołu: Tryskacz suchy V36, przewód w oplocie serii AH2, zespół uchwytu Do chłodni, eliminuje kondensację i zapobiega przesuwaniu Do 4 szybsze niż czarna a gwintowana, wyeliminowanie konieczności używania brudzących narzędzi do cięcia i uszczelnień piankowych Rozmiary 31 72" mm G-105-POL REV G Wprowadzenie VicFlex i Indeks automatyczne Vortex specjalne

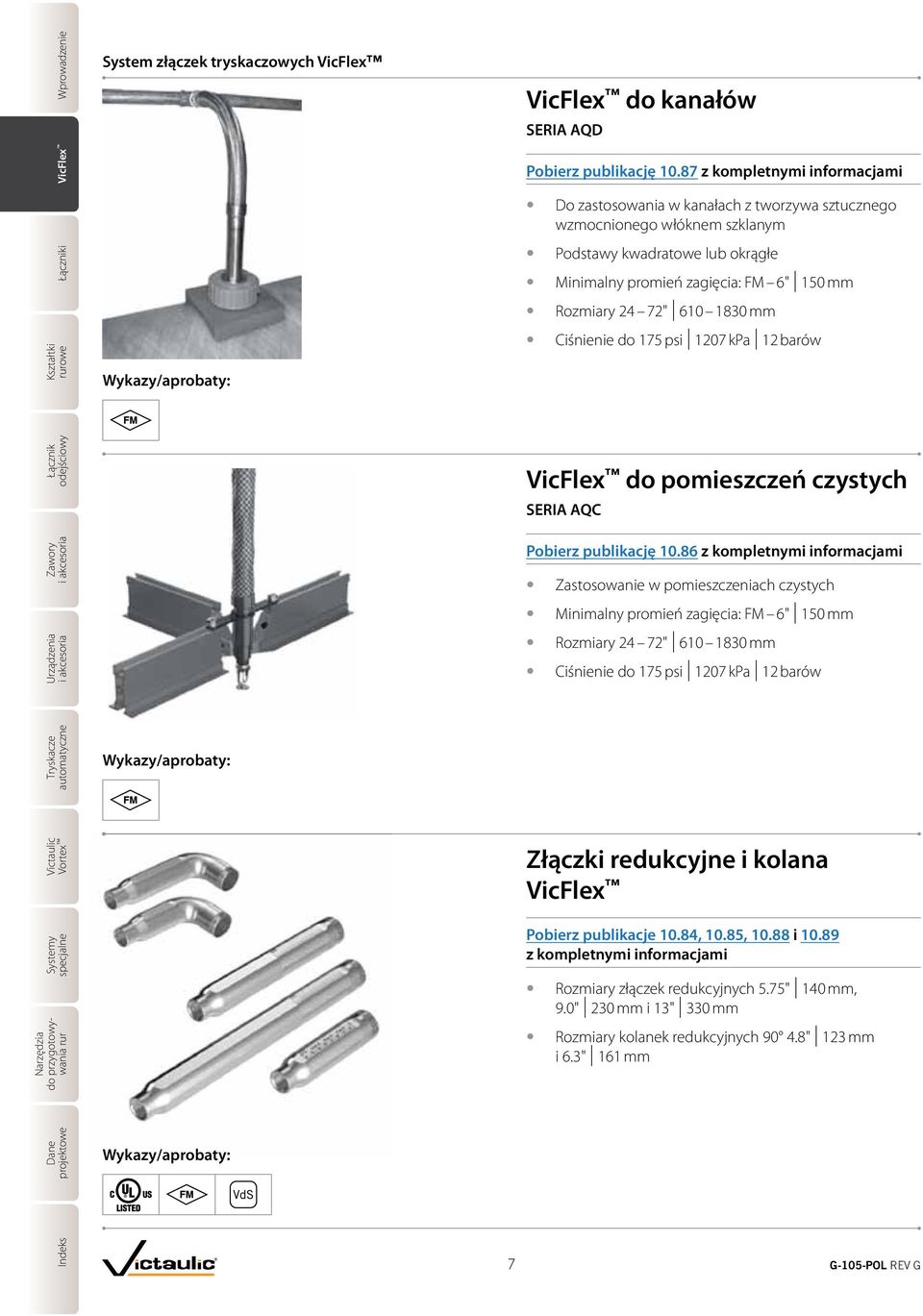

12 Wprowadzenie System złączek tryskaczowych VicFlex VicFlex do kanałów SERIA AQD Indeks i VicFlex automatyczne Vortex specjalne 7 Pobierz publikację z kompletnymi informacjami Do zastosowania w kanałach z tworzywa sztucznego wzmocnionego włóknem szklanym Podstawy kwadratowe lub okrągłe Minimalny promień zagięcia: FM 6" 150 mm Rozmiary 24 72" mm Ciśnienie do psi 07 kpa barów VicFlex do pomieszczeń czystych SERIA AQC Pobierz publikację z kompletnymi informacjami Zastosowanie w pomieszczeniach czystych Minimalny promień zagięcia: FM 6" 150 mm Rozmiary 24 72" mm Ciśnienie do psi 07 kpa barów Złączki redukcyjne i kolana VicFlex Pobierz publikacje 10.84, 10.85, i z kompletnymi informacjami Rozmiary złączek redukcyjnych 5.75" 140 mm, 9.0" 230 mm i 13" 330 mm Rozmiary kolanek redukcyjnych " 3 mm i 6.3" 161 mm G-105-POL REV G

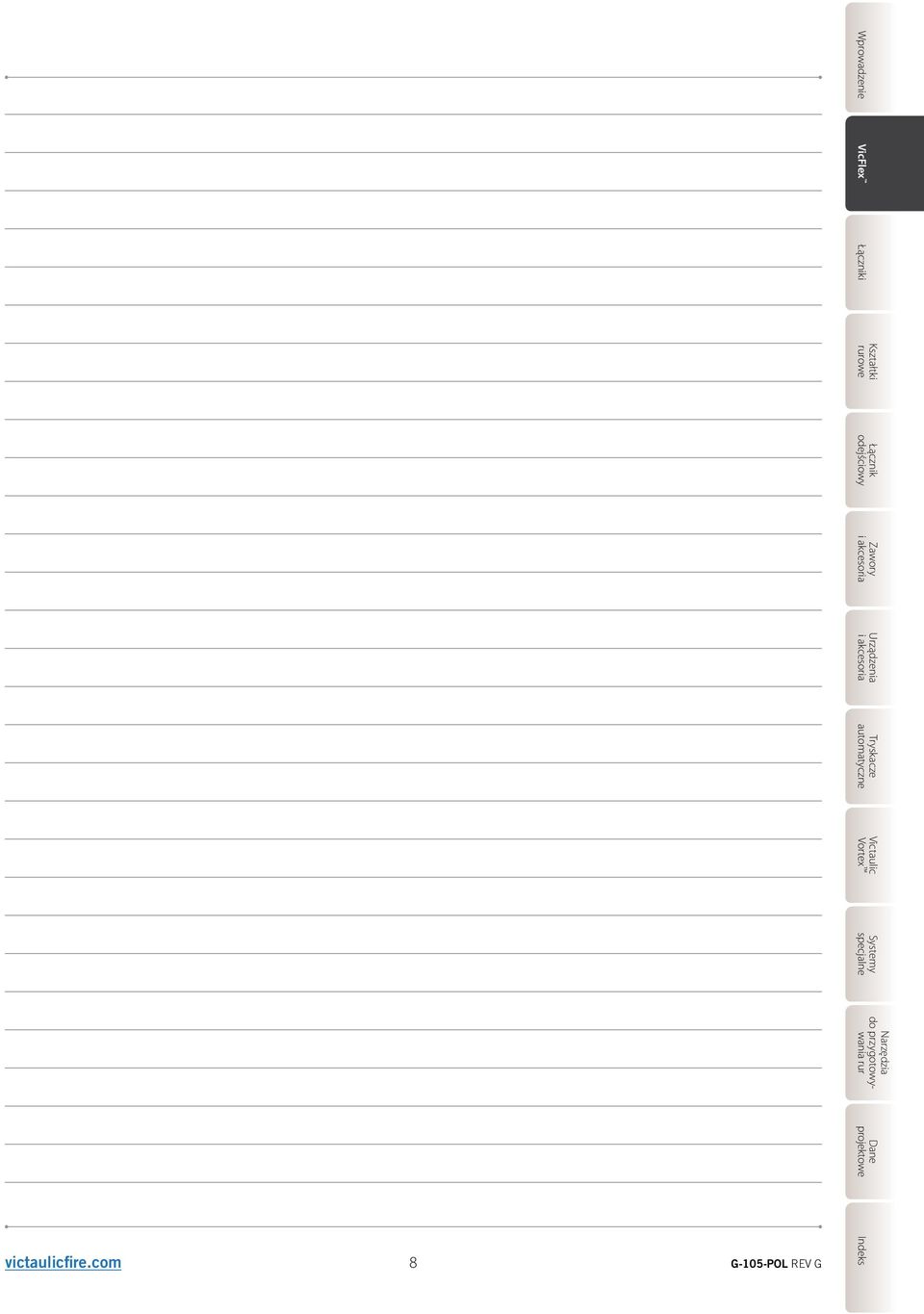

13 victaulicfire.com 8 G-105-POL REV G Wprowadzenie VicFlex i Indeks automatyczne Vortex specjalne

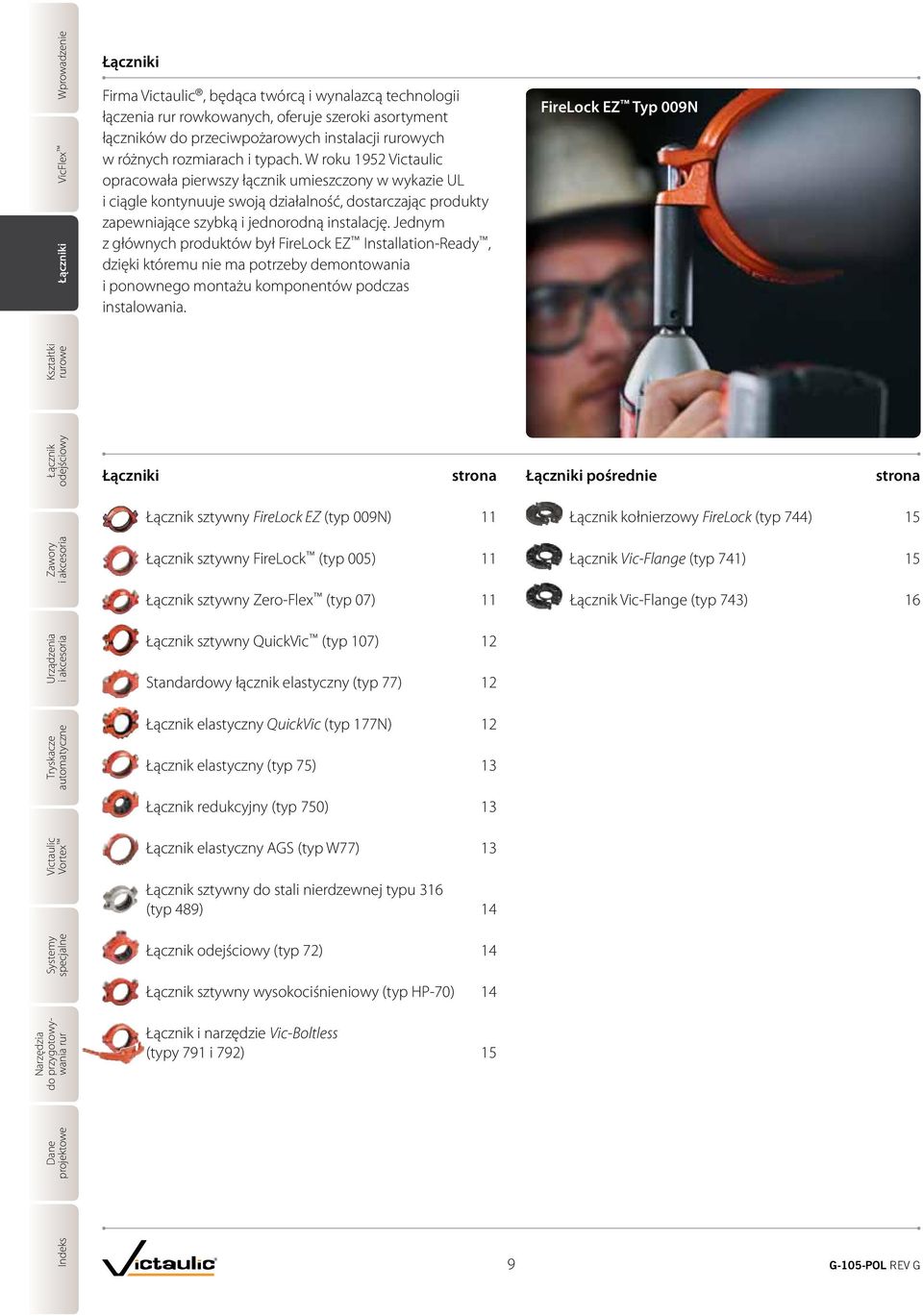

14 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie i Firma, będąca twórcą i wynalazcą technologii łączenia rowkowanych, oferuje szeroki asortyment łączników do przeciwpożarowych instalacji owych w różnych rozmiarach i typach. W roku 1952 opracowała pierwszy łącznik umieszczony w wykazie UL i ciągle kontynuuje swoją działalność, dostarczając produkty zapewniające szybką i jednorodną instalację. Jednym z głównych produktów był FireLock EZ Installation-Ready, dzięki któremu nie ma potrzeby demontowania i ponownego montażu komponentów podczas instalowania. i strona sztywny FireLock EZ (typ 009N) 11 sztywny FireLock (typ 005) 11 sztywny Zero-Flex (typ 07) 11 sztywny QuickVic (typ 107) Standardowy łącznik elastyczny (typ 77) elastyczny QuickVic (typ 177N) elastyczny (typ 75) 13 redukcyjny (typ 750) 13 elastyczny AGS (typ W77) 13 sztywny do stali nierdzewnej typu 316 (typ 489) 14 (typ 72) 14 sztywny wysokociśnieniowy (typ HP-70) 14 i narzędzie Vic-Boltless (typy 791 i 792) 15 FireLock EZ Typ 009N i pośrednie strona kołnierzowy FireLock (typ 744) 15 Vic-Flange (typ 741) 15 Vic-Flange (typ 743) 16 9 G-105-POL REV G

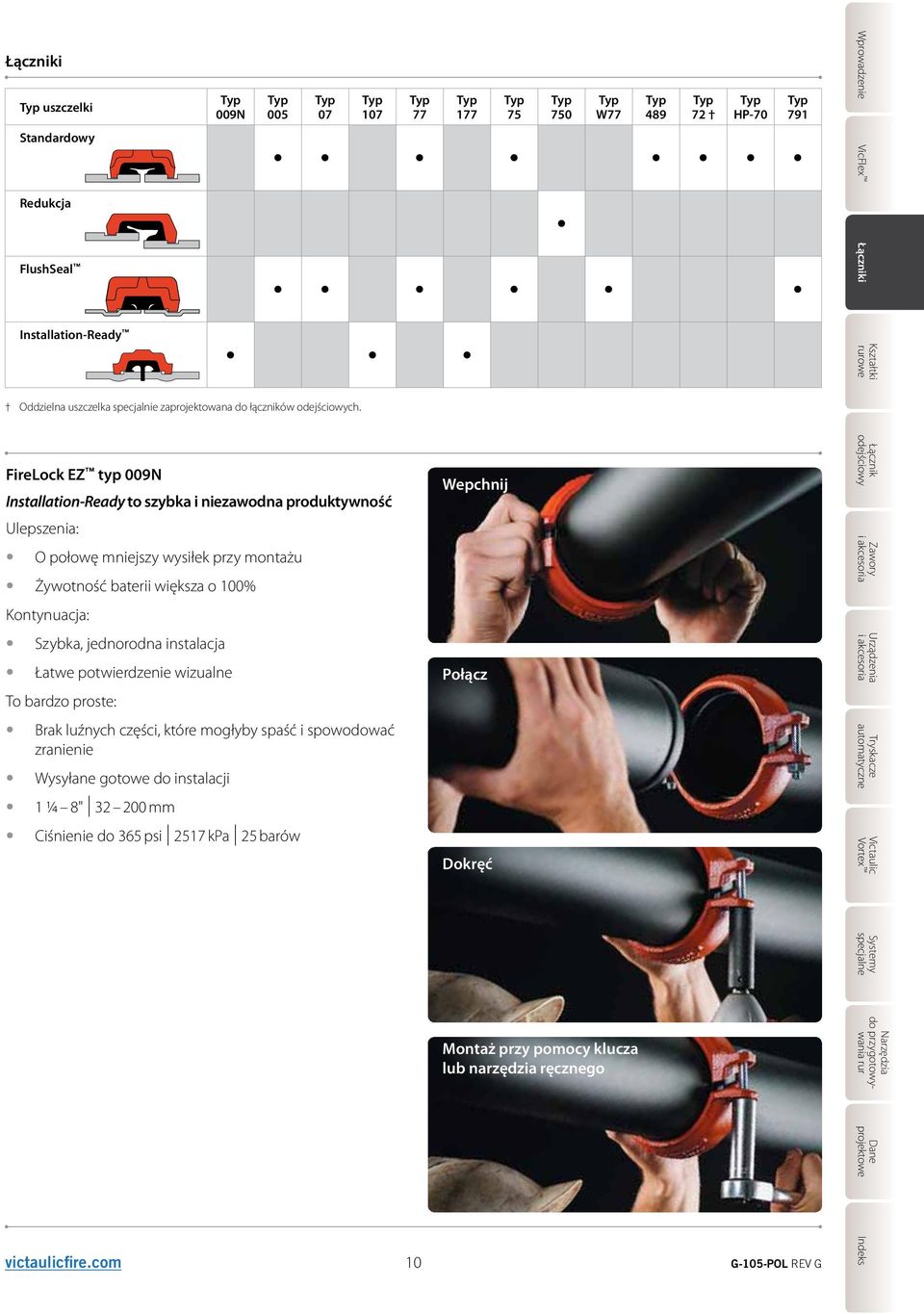

15 i Typ uszczelki Standardowy Redukcja FireLock EZ typ 009N Installation-Ready to szybka i niezawodna produktywność Ulepszenia: O połowę mniejszy wysiłek przy montażu Żywotność baterii większa o 100% Kontynuacja: Szybka, jednorodna instalacja Łatwe potwierdzenie wizualne To bardzo proste: Brak luźnych części, które mogłyby spaść i spowodować zranienie Wysyłane gotowe do instalacji 1 ¼ 8" mm Typ 009N Typ 005 Ciśnienie do 365 psi 2517 kpa 25 barów Typ 07 Typ 107 Typ 77 Wepchnij Połącz Dokręć Montaż przy pomocy klucza lub narzędzia ręcznego victaulicfire.com 10 G-105-POL REV G Typ 177 Typ 75 Typ 750 Typ W77 Typ 489 Typ 72 Typ HP-70 FlushSeal Installation-Ready Oddzielna uszczelka specjalnie zaprojektowana do łączników ch. Typ 791 Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

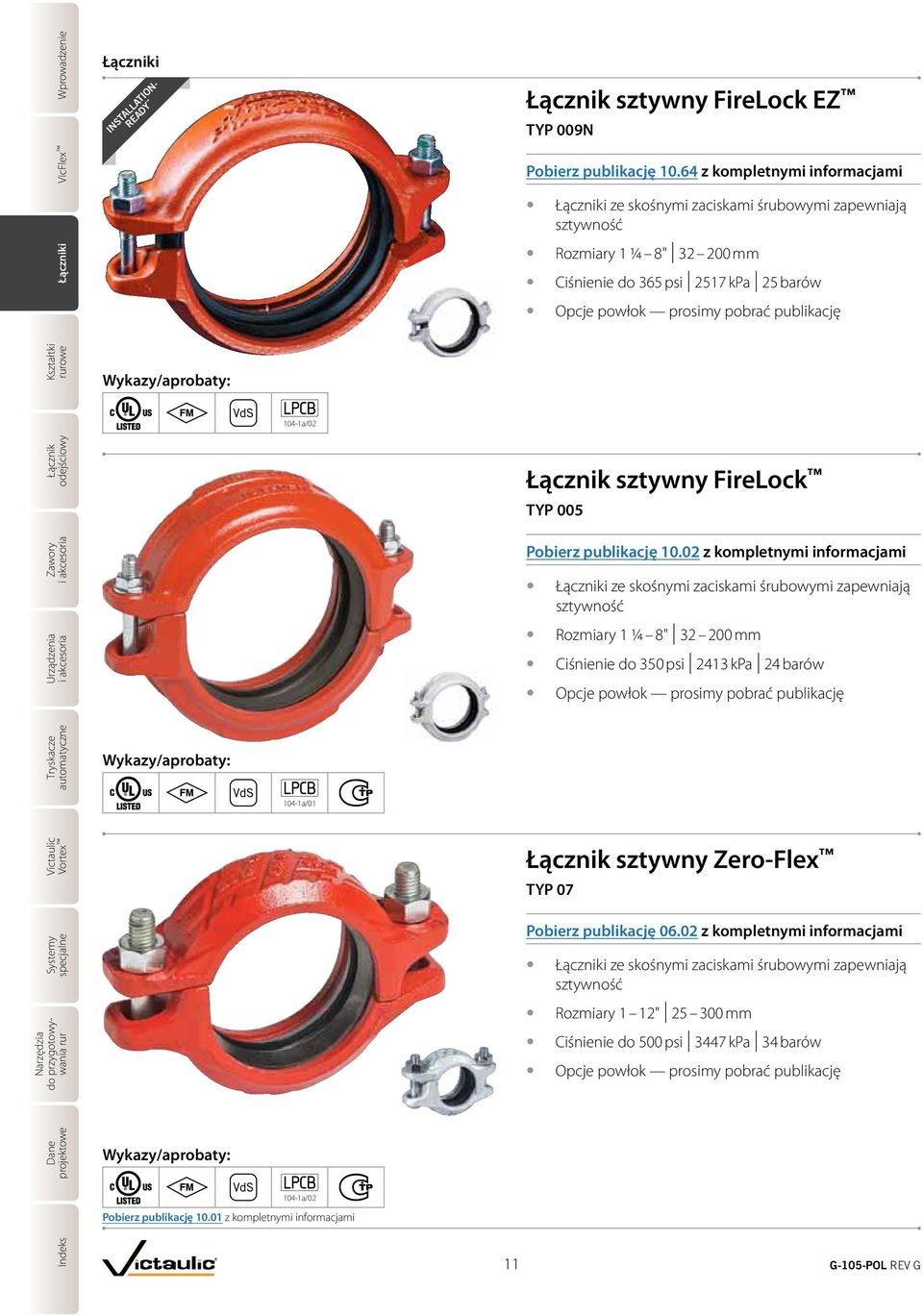

16 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie i INSTALLATION- READY 104-1a/ a/ a/02 Pobierz publikację z kompletnymi informacjami sztywny FireLock EZ TYP 009N Pobierz publikację z kompletnymi informacjami i ze skośnymi zaciskami śrubowymi zapewniają sztywność Rozmiary 1 ¼ 8" mm Ciśnienie do 365 psi 2517 kpa 25 barów Opcje powłok prosimy pobrać publikację sztywny FireLock TYP 005 Pobierz publikację z kompletnymi informacjami i ze skośnymi zaciskami śrubowymi zapewniają sztywność Rozmiary 1 ¼ 8" mm Ciśnienie do 350 psi 2413 kpa 24 barów Opcje powłok prosimy pobrać publikację sztywny Zero-Flex TYP 07 Pobierz publikację z kompletnymi informacjami i ze skośnymi zaciskami śrubowymi zapewniają sztywność Rozmiary 1 " mm Ciśnienie do 500 psi 3447 kpa 34 barów Opcje powłok prosimy pobrać publikację 11 G-105-POL REV G

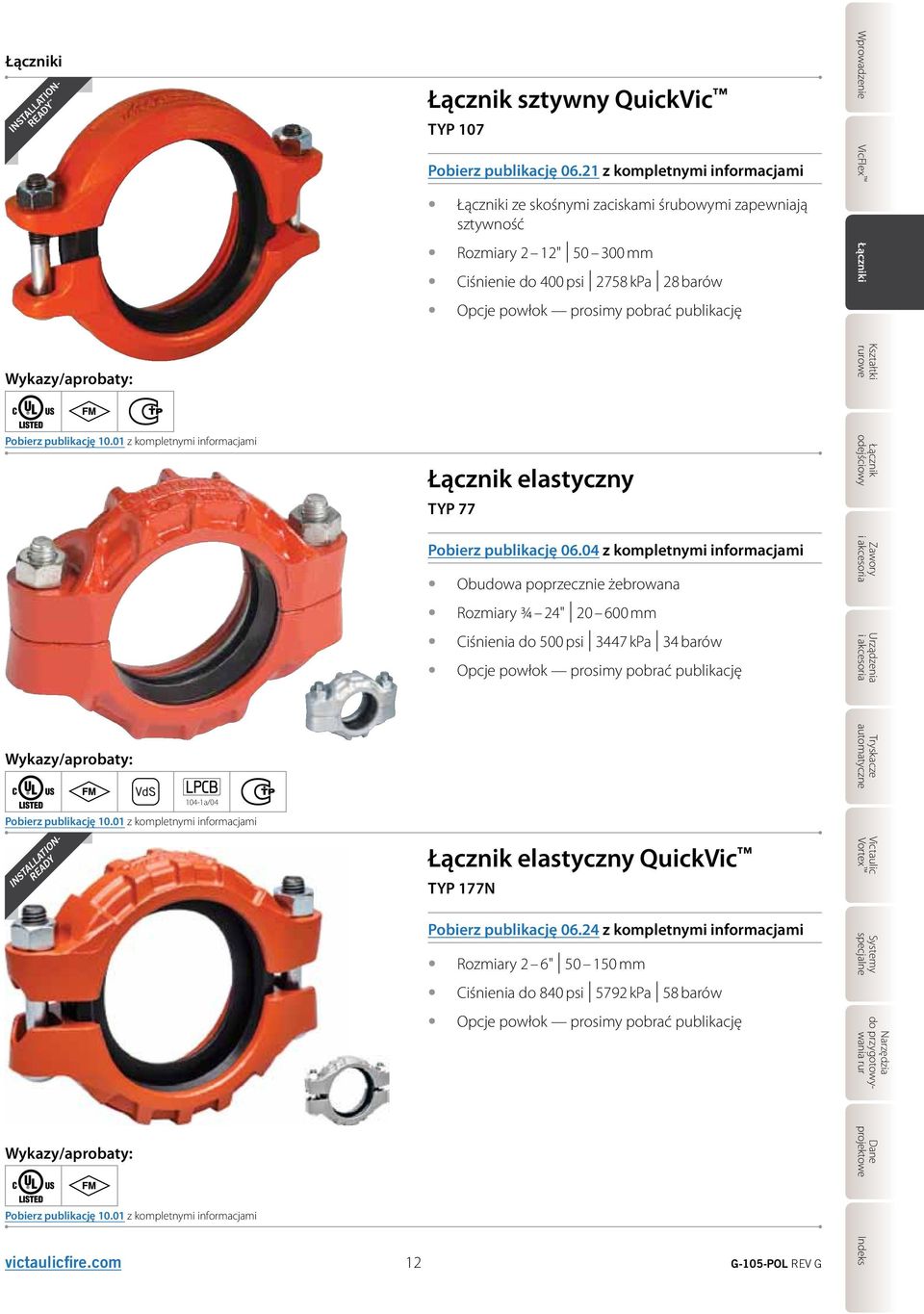

17 i INSTALLATION- READY Pobierz publikację z kompletnymi informacjami 104-1a/04 Pobierz publikację z kompletnymi informacjami INSTALLATION- READY Pobierz publikację z kompletnymi informacjami sztywny QuickVic TYP 107 Pobierz publikację z kompletnymi informacjami i ze skośnymi zaciskami śrubowymi zapewniają sztywność Rozmiary 2 " mm Ciśnienie do 400 psi 2758 kpa 28 barów Opcje powłok prosimy pobrać publikację elastyczny TYP 77 Pobierz publikację z kompletnymi informacjami Obudowa poprzecznie żebrowana Rozmiary ¾ 24" mm Ciśnienia do 500 psi 3447 kpa 34 barów Opcje powłok prosimy pobrać publikację elastyczny QuickVic TYP 177N Pobierz publikację z kompletnymi informacjami Rozmiary 2 6" mm Ciśnienia do 840 psi 5792 kpa 58 barów Opcje powłok prosimy pobrać publikację victaulicfire.com G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

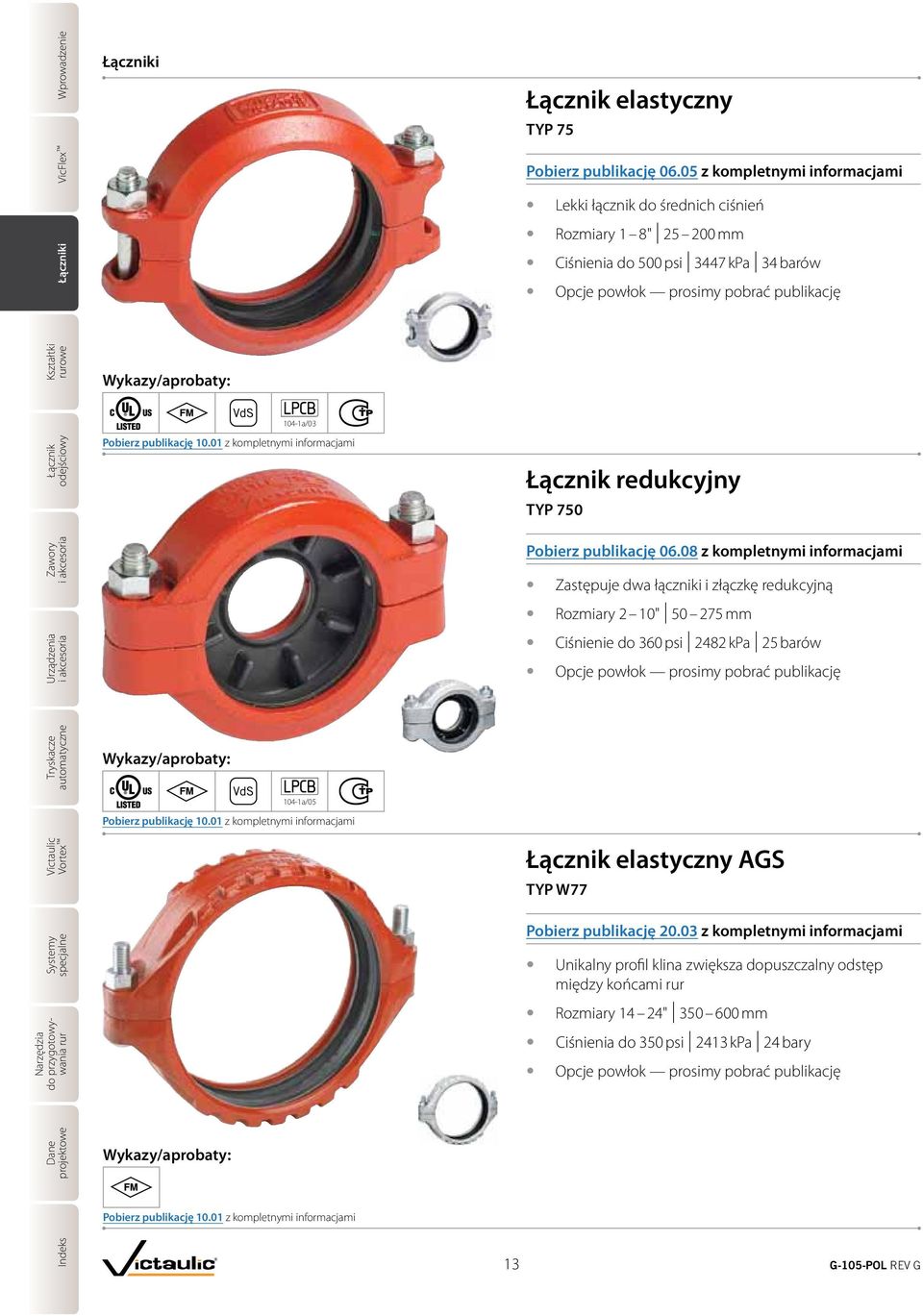

18 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie i 104-1a/03 Pobierz publikację z kompletnymi informacjami 104-1a/05 Pobierz publikację z kompletnymi informacjami Pobierz publikację z kompletnymi informacjami elastyczny TYP 75 Pobierz publikację z kompletnymi informacjami Lekki łącznik do średnich ciśnień Rozmiary 1 8" mm Ciśnienia do 500 psi 3447 kpa 34 barów Opcje powłok prosimy pobrać publikację redukcyjny TYP 750 Pobierz publikację z kompletnymi informacjami Zastępuje dwa łączniki i złączkę redukcyjną Rozmiary 2 10" mm Ciśnienie do 360 psi 2482 kpa 25 barów Opcje powłok prosimy pobrać publikację elastyczny AGS TYP W77 Pobierz publikację z kompletnymi informacjami Unikalny profil klina zwiększa dopuszczalny odstęp między końcami Rozmiary 14 24" mm Ciśnienia do 350 psi 2413 kpa 24 bary Opcje powłok prosimy pobrać publikację 13 G-105-POL REV G

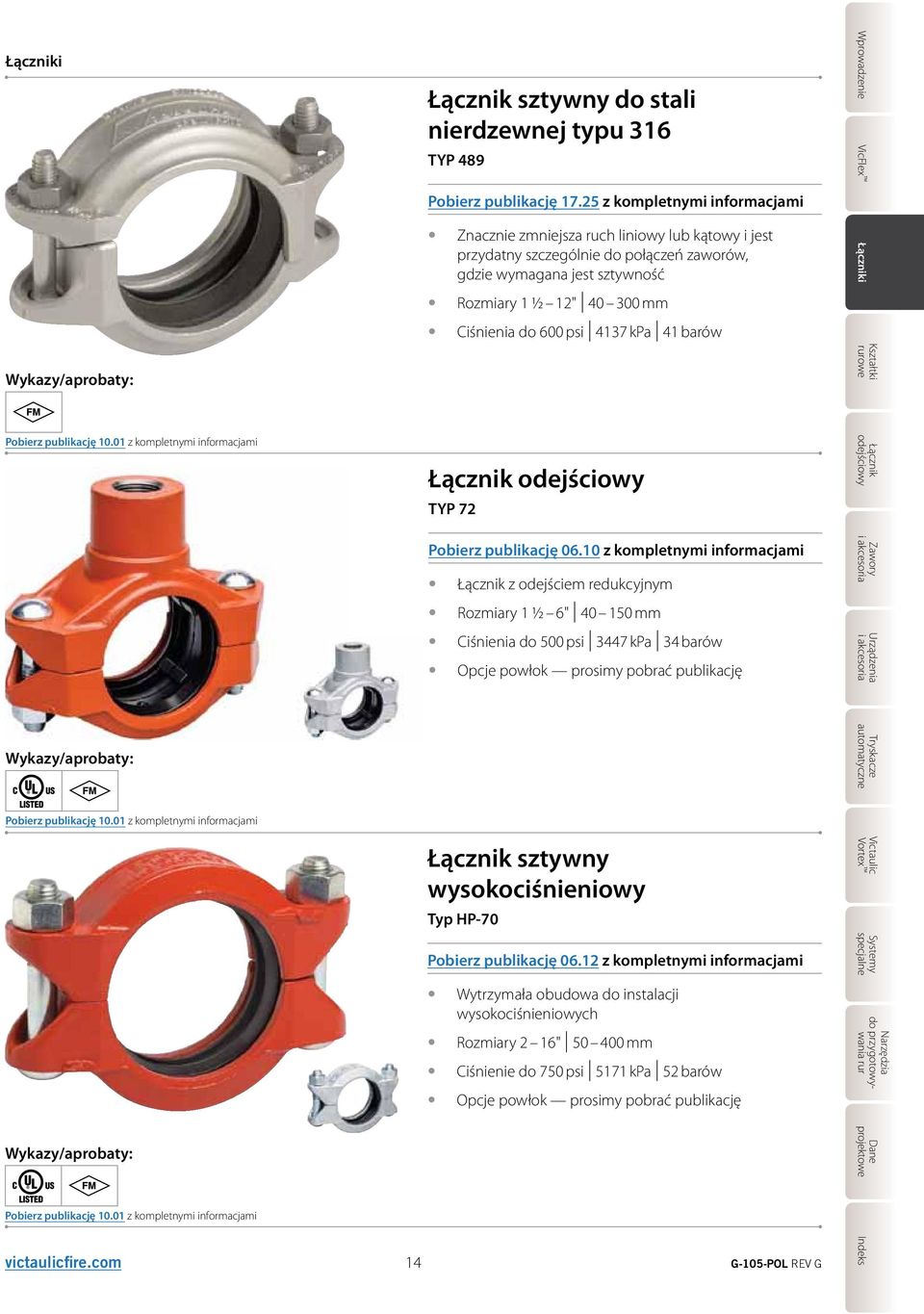

19 i Pobierz publikację z kompletnymi informacjami Pobierz publikację z kompletnymi informacjami Pobierz publikację z kompletnymi informacjami sztywny do stali nierdzewnej typu 316 TYP 489 Pobierz publikację z kompletnymi informacjami Znacznie zmniejsza ruch liniowy lub kątowy i jest przydatny szczególnie do połączeń zaworów, gdzie wymagana jest sztywność Rozmiary 1 ½ " mm Ciśnienia do 600 psi 4137 kpa 41 barów TYP 72 Pobierz publikację z kompletnymi informacjami z odejściem redukcyjnym Rozmiary 1 ½ 6" mm Ciśnienia do 500 psi 3447 kpa 34 barów Opcje powłok prosimy pobrać publikację sztywny wysokociśnieniowy Typ HP-70 Pobierz publikację 06. z kompletnymi informacjami Wytrzymała obudowa do instalacji wysokociśnieniowych Rozmiary 2 16" mm Ciśnienie do 750 psi 5171 kpa 52 barów Opcje powłok prosimy pobrać publikację victaulicfire.com 14 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

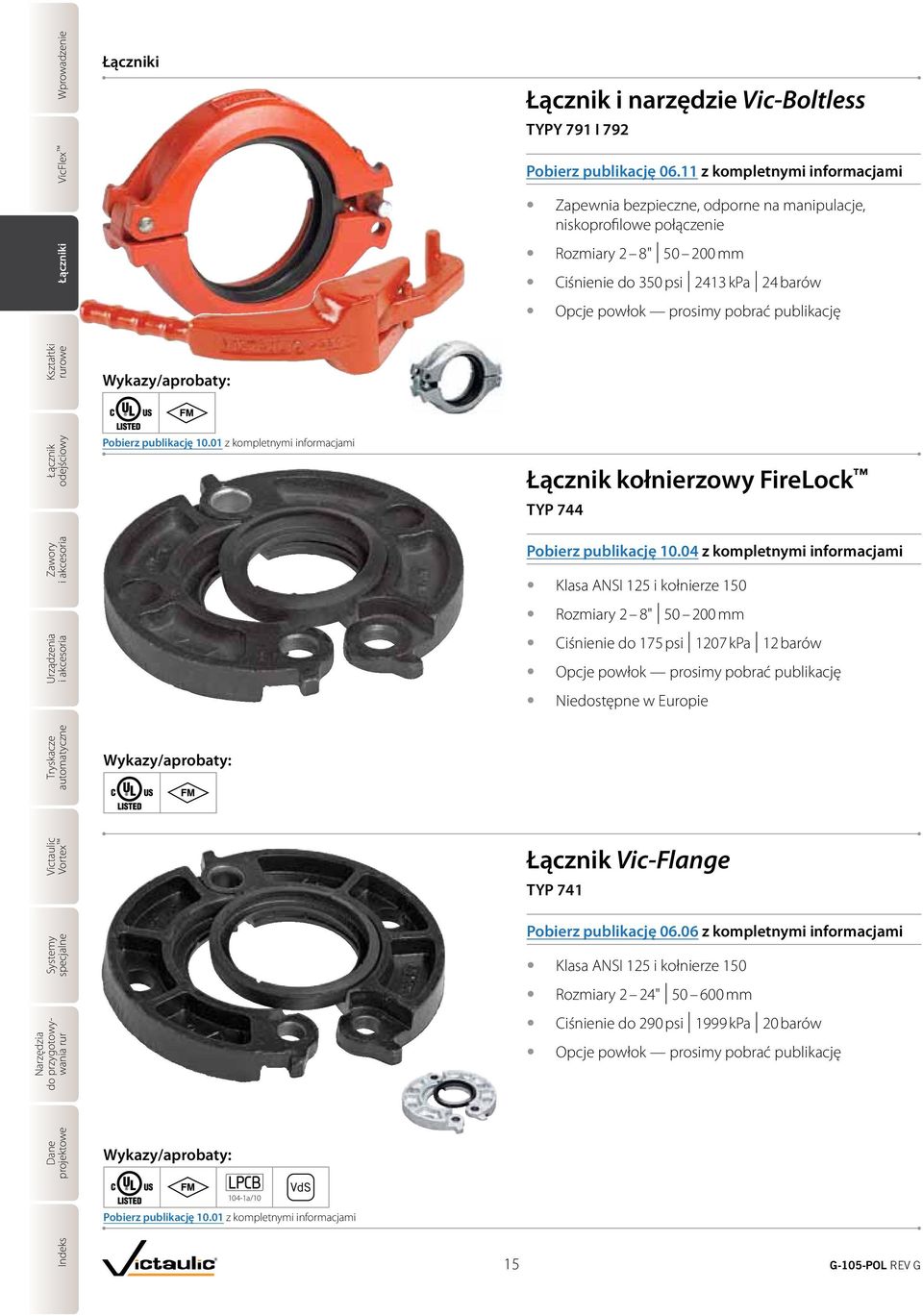

20 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie i Pobierz publikację z kompletnymi informacjami 104-1a/10 Pobierz publikację z kompletnymi informacjami i narzędzie Vic-Boltless TYPY 791 I 792 Pobierz publikację z kompletnymi informacjami Zapewnia bezpieczne, odporne na manipulacje, niskoprofilowe połączenie Rozmiary 2 8" mm Ciśnienie do 350 psi 2413 kpa 24 barów Opcje powłok prosimy pobrać publikację kołnierzowy FireLock TYP 744 Pobierz publikację z kompletnymi informacjami Klasa ANSI 5 i kołnierze 150 Rozmiary 2 8" mm Ciśnienie do psi 07 kpa barów Opcje powłok prosimy pobrać publikację Niedostępne w Europie Vic-Flange TYP 741 Pobierz publikację z kompletnymi informacjami Klasa ANSI 5 i kołnierze 150 Rozmiary 2 24" mm Ciśnienie do 290 psi 1999 kpa 20 barów Opcje powłok prosimy pobrać publikację 15 G-105-POL REV G

21 i Pobierz publikację z kompletnymi informacjami Vic-Flange TYP 743 Pobierz publikację z kompletnymi informacjami Klasa 300 według normy ANSI Rozmiary 2 " mm Ciśnienie do 500 psi 3447 kpa 34 barów Opcje powłok prosimy pobrać publikację Niedostępne w Europie victaulicfire.com 16 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

22 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie Kolana do pełnego przepływu FireLock i trójniki charakteryzują się hydrodynamicznym designem, mają mniejszy wymiar od środka do końca niż standardowe kształtki. kontynuuje innowacje z kolankami końcowymi Vic -End II No. 67, które zapewniają szybkie, łatwe i ekonomiczne zakończenie odejścia. FireLock strona Kolano 90 (nr 001) 17 Kolano 45 (nr 003) 17 Trójnik równoprzelotowy (nr 002) 17 Zaślepka (nr 006) 17 Kolano spustowe (nr 10-DR) 18 Kolano końcowe Vic-End II (nr 67) a/11 Stand. kształtki rowkowane strona Kolano 90 (nr 10) 18 Kolano 45 (nr 11) 18 Trójnik równoprzelotowy (nr 20) 18 Zaślepka (nr 60) 18 FireLock Nr 001 KOLANO 90 Nr 003 KOLANO 45 Nr 002 TRÓJNIK RÓWNOPRZELOTOWY Nr 006 ZAŚLEPKA Pobierz publikację z kompletnymi informacjami Kolana do pełnego przepływu FireLock i trójniki charakteryzują się hydrodynamicznym designem, mają mniejszy wymiar od środka do końca niż standardowe kształtki. Zauważalne wybrzuszenie zapewnia płynniejszy przepływ wody na zakręcie, zachowując charakterystykę przepływu podobną jak w przypadku standardowych kształtek pełnego przepływu. Rozmiary kształtek dostępne od 1 ¼ 8" mm Opcje powłok prosimy pobrać publikację 17 G-105-POL REV G

23 104-1a/11 Pobierz publikację z kompletnymi informacjami Kolano spustowe Nr 10-DR Pobierz publikację z kompletnymi informacjami Ciśnienie znamionowe standardowej kształtki jest zgodne z ciśnieniem zainstalowanego łącznika Wszystkie kształtki są dostarczane z rowkami dla szybkiej instalacji Rozmiary kształtek dostępne od 2 ½ 6" mm Opcje powłok prosimy pobrać publikację Kolano końcowe Vic -End II Nr 67 Pobierz publikację z kompletnymi informacjami Ciśnienie znamionowe standardowej kształtki jest zgodne z ciśnieniem zainstalowanego łącznika Wszystkie kształtki są dostarczane z rowkami dla szybkiej instalacji Rozmiary kształtek dostępne od 1 ¼ 2 ½" mm Opcje powłok prosimy pobrać publikację Standardowe kształtki z rowkowanymi końcami Nr 10 KOLANO 90 Nr 11 KOLANO 45 Nr 20 TRÓJNIK RÓWNOPRZELOTOWY Nr 60 ZAŚLEPKA Pobierz publikację z kompletnymi informacjami na temat oryginalnych kształtek rowkowanych do ze stali węglowej Ciśnienie znamionowe standardowej kształtki jest zgodne z ciśnieniem zainstalowanego łącznika Wszystkie kształtki są dostarczane z rowkami dla szybkiej instalacji Rozmiary kształtek dostępne od ¾ " mm Opcje powłok prosimy pobrać publikację victaulicfire.com 18 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

24 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie łączników ch Firma opracowała system łączników ch, aby umożłiwić szybkie i łatwe montowanie odejść, które nie będą wymagac spawania. System umożliwia bezpośrednie połączenie odejścia w dowolnym miejscu, gdzie można wyciąć otwór w ze. Uszczelki są formowane w celu dopasowania się do zewnętrznej średnicy y oraz mają konstrukcję reagującą na poziom ciśnienia Odejścia strona FireLock Outlet-T (typ 922) 19 Trójnik FireLock do tryskaczy o małej wysokości tylko region EMEA (typ 9) 20 Odejście Mechanical-T (typ 920/920N) 20 Odejście bezobejmowe (typ 923) a/27 FireLock Outlet-T TYP 922 Pobierz publikację z kompletnymi informacjami Umożliwia bezpośrednie podłączenie odejścia do y w każdym miejscu, w którym można wyciąć otwór Dostępny jako odejście z gwintem wewnętrznym Rozmiary od 1 ¼ 2 ½" 25 76,1 mm Ciśnienie do 300 psi 2068 kpa 21 barów Opcje powłok prosimy pobrać publikację strona do wycinania otworów G-105-POL REV G

25 łączników ch 104-1a 920: 104-1a/11 920N: 104-1a/26 Pobierz publikację z kompletnymi informacjami Pobierz publikację z kompletnymi informacjami Trójnik FireLock do tryskaczy o małej wysokości tylko region EMEA TYP 9 Pobierz publikację z kompletnymi informacjami Umożliwia bezpośrednie podłączenie odejścia do y w każdym miejscu, w którym można wyciąć otwór Rozmiary od 1 1 ½" mm Ciśnienie do 300 psi 2068 kpa 21 barów Opcje powłok prosimy pobrać publikację Odejście Mechanical-T TYP 920/920N Pobierz publikację z kompletnymi informacjami Umożliwia bezpośrednie podłączenie odejścia do y w każdym miejscu, w którym można wyciąć otwór Dostępne jako trójnik lub czwórnik z gwintem wewnętrznym lub rowkowane Rozmiary od 2 8" mm Ciśnienie do 400 psi 2758 kpa 28 barów Aby zapoznać się z opcjami powłok i standardowymi opcjami gwintów, prosimy pobrać publikację produktu Odejście bezobejmowe TYP 923 Pobierz publikację z kompletnymi informacjami Zapewnia szybki i łatwy montaż bez konieczności stosowania obejm lub obudowy Rozmiary od 4 " mm Ciśnienie do psi 07 kpa barów victaulicfire.com 20 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

26 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie Od roku 1919 firma opracowuje innowacyjne produkty zapewniające szybsze i łatwiejsze łączenie systemów owych. Głównie w branży ochrony przeciwpożarowej wciąż upraszcza proces montażu, zmniejszając liczbę części poprzez opracowywanie unikalnych produktów, które mogą być stosowane w różnych aplikacjach i mniej odziaływać na środowisko. Dowód tych działań można zobaczyć w module kolumny wodnej FireLock do sterowania strefą w zastosowaniach komercyjnych (seria 747M) i module kontrolno-alarmowym. strona Przepustnica FireLock o nadzorowanym położeniu otwartym (seria 705) 22 Przepustnica FireLock wysokociśnieniowa o nadzorowanym położeniu otwartym (seria 765) 22 Przepustnica FireLock o nadzorowanym położeniu zamkniętym (seria 707C) 22 Przepustnica FireLock wysokociśnieniowa o nadzorowanym położeniu zamkniętym (seria 766) 23 Zawór zwrotny FireLock (seria 717) 23 Wysokociśnieniowy zawór zwrotny FireLock (seria 717H) 23 Zawór zwrotny kolumny wodnej FireLock (seria 717R) 24 Zawór zwrotny kolumny wodnej FireLock (seria 717HR) 24 zasuwowe FireLock OS&Y (seria 771H/771F) 24 zasuwowe FireLock NRS (seria 772H/772F) 25 Akcesoria strona Zawór kulowy FireLock (seria 728) 25 Zawór kulowy FireLock (seria 722) 25 Moduł sterowania zespołu kolumny wodnej strefy mieszkalnej FireLock (seria 247) 26 Moduł sterowania zespołu kolumny wodnej strefy komercyjnej FireLock (seria 747M) 26 strona Naścienne urządzenie wskazujące FireLock (seria 773) 27 Pionowe urządzenie wskazujące FireLock (seria 774) 27 Moduł kontrolno-alarmowy TestMaster II (seria 720) 27 Miernik testowy pompy pożarniczej (seria 735) 28 Trójnik FireLock z filtrem siatkowym Vic-Strainer (seria 732H) G-105-POL REV G

27 104j/04 104j/04 104j/04 Przepustnica FireLock o nadzorowanym położeniu otwartym SERIA 705 Pobierz publikację z kompletnymi informacjami Odporna na warunki pogodowe obudowa siłownika zatwierdzona do stosowania na zewnątrz i w pomieszczeniach Korpus wykonany z żeliwa sferoidalnego i tarcza z gniazdem pokrytym kauczukiem EPDM Rozmiary od 2 " mm Ciśnienie do 300 psi 2068 kpa 21 barów Przepustnica FireLock wysokociśnieniowa o nadzorowanym położeniu otwartym SERIA 765 Pobierz publikację z kompletnymi informacjami Odporna na warunki pogodowe obudowa siłownika zatwierdzona do stosowania na zewnątrz i w pomieszczeniach Korpus wykonany z żeliwa sferoidalnego i tarcza z gniazdem pokrytym kauczukiem nitrylowym Rozmiary od 2 " mm Ciśnienie do 365 psi 2517 kpa 25 barów Przepustnica FireLock o nadzorowanym położeniu zamkniętym SERIA 707C Pobierz publikację z kompletnymi informacjami Przeznaczona do nadzorowania w położeniu zamkniętym podczas normalnych warunków pracy Korpus wykonany z żeliwa sferoidalnego i tarcza z gniazdem pokrytym kauczukiem EPDM Rozmiary od 2 8" mm Ciśnienie do 300 psi 2068 kpa 21 barów victaulicfire.com 22 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

28 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie 104j/04 104h/02 104h/02 Przepustnica FireLock wysokociśnieniowa o nadzorowanym położeniu zamkniętym SERIA 766 Pobierz publikację z kompletnymi informacjami Przeznaczona do nadzorowania w położeniu zamkniętym podczas normalnych warunków pracy Korpus wykonany z żeliwa sferoidalnego i tarcza z gniazdem pokrytym kauczukiem nitrylowym Rozmiary od 2 " mm Ciśnienie do 365 psi 2517 kpa 25 barów Zawór zwrotny FireLock SERIA 717 Pobierz publikację z kompletnymi informacjami Wyposażony w tarczę całkowicie otoczoną elastomerem oraz gniazdo niklowane bezprądowo Rozmiary od 2 ½ " mm Ciśnienie do 365 psi 2517 kpa 25 barów Wysokociśnieniowy zawór zwrotny FireLock SERIA 716H Pobierz publikację z kompletnymi informacjami Wyposażony w tarczę ze stali nierdzewnej z uszczelką O-ring, zamontowaną na niklowanym bezprądowo czole końcówki Rozmiary od 2 3" mm Ciśnienie do 365 psi 2517 kpa 25 barów 23 G-105-POL REV G

29 104h/02 Zawór zwrotny kolumny wodnej FireLock SERIA 717R Pobierz publikację z kompletnymi informacjami Wyposażony w tarczę całkowicie otoczoną elastomerem oraz gniazdo niklowane bezprądowo Zawiera korki do pomiaru ciśnienia, podczas zamawiania należy określić zespół zaworu kolumny wodnej Rozmiary od 4 8" mm Ciśnienie do 365 psi 2517 kpa 25 barów Wysokociśnieniowy zawór zwrotny kolumny wodnej FireLock SERIA 717HR Pobierz publikację z kompletnymi informacjami Wyposażony w tarczę ze stali nierdzewnej z uszczelką O-ring, zamontowaną na niklowanym bezprądowo czole końcówki Zawiera korki do pomiaru ciśnienia, podczas zamawiania należy określić zespół zaworu kolumny wodnej Rozmiary od 2 3" mm Ciśnienie do 365 psi 2517 kpa 25 barów zasuwowe FireLock OS&Y SERIE 771H i 771F Pobierz publikację z kompletnymi informacjami Dostępne jako rowek rowek lub rowek kołnierz* Znajduje zastosowanie, gdy wymagane jest wymuszone odcięcie w przewodzie pożarowym oraz szybkie wskazanie położenia otwartego/zamkniętego Rozmiary od 2 ½ " mm Ciśnienie do 250 psi 1724 kpa 17 barów * Kołnierz dostępny tylko wg ANSI victaulicfire.com 24 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

30 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie 104h/03 Pobierz publikację z kompletnymi informacjami zasuwowe FireLock NRS SERIE 772H i 772F Pobierz publikację z kompletnymi informacjami Dostępne jako rowek rowek lub rowek kołnierz* Używane do odcinania dopływu czynnika przy zdalnym sterowaniu Rozmiary od 2 ½ " mm Ciśnienie do 250 psi 1724 kpa 17 barów * Kołnierz dostępny tylko wg ANSI Zawór zwrotny FireLock SERIA 728 Pobierz publikację z kompletnymi informacjami Standardowy port i wyłącznik nadzoru, dostępny z końcami rowkowanymi lub z gwintem wewnętrznym Rozmiary od 1 2" mm Ciśnienie do 365 psi 2517 kpa 25 barów Mosiężny zawór kulowy gwintowany SERIA 722 Pobierz publikację z kompletnymi informacjami Standardowy port, zawór z gwintem wewnętrznym z kutego mosiądzu Rozmiary od ¼ 2" 8 50 mm Ciśnienie do 600 psi 4137 kpa 41 barów 25 G-105-POL REV G

31 Moduł sterowania zespołu kolumny wodnej strefy mieszkalnej FireLock SERIA 247 Pobierz publikację z kompletnymi informacjami Wyposażony w korpus z zaworem odcinającym, zaworem testowo-spustowym o różnych rozmiarach, wyłącznikiem przepływowym i miernikiem ciśnienia Rozmiary od 1 2" mm Ciśnienie do 365 psi 2517 kpa 25 barów Moduł sterowania zespołu kolumny wodnej strefy komercyjnej FireLock SERIA 747M Pobierz publikację z kompletnymi informacjami Wyposażony w korpus z zaworem odcinającym, zaworem testowo-spustowym o różnych rozmiarach, wyłącznikiem przepływowym i miernikiem ciśnienia Rozmiary 14 6" mm Ciśnienie do 365 psi 2517 kpa 25 barów victaulicfire.com 26 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

32 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie Naścienne urządzenie wskazujące FireLock SERIA 773 Pobierz publikację z kompletnymi informacjami Do stosowania z zaworami zasuwowymi FireLock NRS, patrz str. 25 Rozmiary od 2 ½ " mm Pionowe urządzenie wskazujące FireLock SERIA 774 Pobierz publikację z kompletnymi informacjami Do stosowania z zaworami zasuwowymi FireLock NRS, patrz str. 25 Rozmiary od 2 ½ " mm Moduł kontrolno-alarmowy TestMaster II SERIA 720 Pobierz publikację z kompletnymi informacjami Dostępny z końcami rowkowanymi lub z gwintem wewnętrznym oraz nadciśnieniowym zaworem bezpieczeństwa Rozmiary od 1 2" mm Ciśnienie do 300 psi 2068 kpa 21 barów 27 G-105-POL REV G

33 Miernik testowy pompy pożarniczej SERIA 735 Pobierz publikację z kompletnymi informacjami Rozmiary od 1 2" mm Ciśnienie znamionowe modelu L do psi 07 kpa barów Ciśnienie znamionowe modelu S do 500 psi 3447 kpa 34 bary Trójnik FireLock z filtrem siatkowym Vic-Strainer SERIA 732H Pobierz publikację z kompletnymi informacjami Zapewnia przepływ przy mniejszych spadkach ciśnienia Rozmiary od 2 4" mm Ciśnienie do 365 psi 2517 kpa 25 barów Opcje powłok prosimy pobrać publikację victaulicfire.com 28 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

34 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie FireLock NXT to kolejny krok w projektowaniu zaworów i ich działaniu. Charakteryzujące się niższym ciśnieniem roboczym i ultraszybkim czasem wyzwalania dzięki eliminacji ciśnienia różnicowego powietrze-woda urządzenia FireLock NXT zapewniają większą niezawodność i są łatwiejsze w instalacji, serwisowaniu i konserwacji. Ponadto kompaktowy projekt wyposażenia i membrany zmniejsza odległość od środka do tyłu do pełnych 7" 178 mm w porównaniu do innych zaworów. strona Zawór zwrotny do instalacji suchych FireLock NXT (seria 768) 31 Zawór zwrotny do instalacji zalewowych FireLock NXT (seria 769) 31 Zawór zwrotny do instalacji wstępnie sterowanych FireLock NXT (seria 769) 31 Zawór zwrotny do instalacji wstępnie sterowanych z zespołem do automatycznej zmiany trybu pracy FireLock NXT (seria 769) 32 Zawór zwrotny do instalacji mokrych/suchych FireLock NXT tylko Europa (seria 764) 32 Alarmowy zawór zwrotny FireLock (seria 751) 32 Stacja alarmowego zaworu zwrotnego FireLock w wersji europejskiej (seria 751) 33 FireLock Fire-Pac (seria 745) 33 Akcesoria strona Zespół utrzymania ciśnienia/sprężarki powietrza (seria 7C7) 35 Siłownik elektromagnetyczny FireLock 300 Psi (seria 753-E) 35 Elektropneumatyczny siłownik z podwójną blokadą sprzężoną (seria 767) 35 Siłownik wyzwalany niskim ciśnieniem (seria 776) 36 Podwójny siłownik pneumatyczny (seria 798) 36 Zawór zwrotny kulowy FireLock (seria 748) 36 Automatyczny spust FireLock (seria 749) 37 Panel wyzwalacza ręcznego (seria 755) 37 Akcelerator do instalacji suchych FireLock (seria 746-LPA) 37 Komora opóźniająca FireLock (seria 752) 38 Zespół do utrzymania ciśnienia powietrza FireLock (serie 757 i 757P) 38 Zestaw spustowy kolumny wodnej (seria 75D) 38 Dodatkowy zestaw alarmowy (seria 75B) 39 Turbina alarmowa instalacji mokrej (seria 760) G-105-POL REV G

35 Innowacyjny projekt nowej linii FireLock NXT wykracza poza zawór. W celu zmniejszenia do minimum przestrzeni wymaganej do montażu wyposażenia również oprzyrządowanie zostało przeprojektowane właśnie pod tym kątem. Przełącznik ciśnieniowy nadzoru powietrza EPS45-2V Nastawa załączenia przy ciśnieniu w zakresie od 10 do 22 psi kpa 0,69 1,52 bara Czas montażu krótszy o 1 do 2 godz. Nie są wymagane żadne specjalne narzędzia Sposób uszczelnienia klapy zaworu Klapa zaworu obraca się, całkowicie wychodząc z korpusu zaworu w celu ułatwienia dostępu Najlepsza konstrukcja w branży pod względem łatwegoi dostępu i konserwacji Brak konieczności wymontowywania klapy zaworu w celu wykonania przeglądu lub wymiany uszczelnienia Klapa zaworu zamyka się, gdy zawór sterujący jest zamknięty, a główny spust znajduje się powyżej klapy zapobiega to zbieraniu się zabrudzeń w gnieździe, na uszczelnieniu oraz dostawaniu się zabrudzeń do komory pośredniej Rozgałęźnik zasilania powietrzem Rezerwowa droga przepływu powietrza zwiększająca bezpieczeństwo układu Większa łatwość konserwacji Kompaktowa konstrukcja zmniejszająca przestrzeń wymaganą do montażu wyposażenia Siłownik wyzwalany niskim ciśnieniem Pojedynczy punkt dostępu 13 psi 90 kpa 0,9 bara dla instalacji zasilania wodą 300 psi 2068 kpa 21 barów Eliminacja ciśnienia różnicowego powietrze-woda zapobiega fałszywym wyzwoleniom podczas nagłych wzrostów ciśnienia Możliwość stosowania mniejszych sprężarek oszczędność pieniędzy Szybszy dopływ wody do tryskaczy Wytrzymała membrana Mniej ruchomych części Mniejszy ciężar i krótsza konserwacja Zawór o konstrukcji przelotowej zapewniający niezwykle szybki dopływ wody Urządzenie 3 w 1 Łatwiejsza konserwacja Pojedynczy punkt dostępu umożliwiający czyszczenie zaworu zwrotnego, filtra siatkowego oraz kryzy redukcyjnej bez konieczności demontażu wyposażenia Zmniejszona przestrzeń wymagana do montażu wyposażenia victaulicfire.com 30 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

36 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie 104K/01 104c/01 104d/01 Zawór zwrotny do instalacji suchych FireLock NXT SERIA 768 Pobierz publikację z kompletnymi informacjami Dostępne bez wyposażenia, ze wstępnie zmontowanym wyposażeniem jako kolumna wodna Vic Quick lub w szafie jako produkt FireLock Fire Pac z serii 745 Rozmiary 1 ½ 8" mm Ciśnienie do 300 psi 2068 kpa 21 barów Zawór zwrotny do instalacji zalewowych FireLock NXT SERIA 769 Pobierz publikację z kompletnymi informacjami Dostępne bez wyposażenia, ze wstępnie zmontowanym wyposażeniem jako kolumna wodna Vic Quick lub w szafie jako produkt FireLock Fire Pac z serii 745 Rozmiary 1 ½ 8" mm Ciśnienie do 300 psi 2068 kpa 21 barów Zawór zwrotny do instalacji wstępnie sterowanych FireLock NXT SERIA 769 Pobierz publikację z kompletnymi informacjami Dostępne bez wyposażenia, ze wstępnie zmontowanym wyposażeniem jako kolumna wodna Vic Quick lub w szafie jako produkt FireLock Fire Pac z serii 745 Rozmiary 1 ½ 8" mm Ciśnienie do 300 psi 2068 kpa 21 barów 31 G-105-POL REV G

37 104g/01 Zawór zwrotny do instalacji wstępnie sterowanych z zespołem do automatycznej zmiany trybu pracy FireLock NXT SERIA 769 Pobierz publikację z kompletnymi informacjami Dostępne bez wyposażenia, ze wstępnie zmontowanym wyposażeniem jako kolumna wodna Vic-Quick lub w szafie jako produkt FireLock Fire-Pac z serii 745 Rozmiary 1 ½ 8" mm Ciśnienie do 300 psi 2068 kpa 21 barów Zawór zwrotny do instalacji mokrych/suchych FireLock NXT tylko Europa SERIA 764 Pobierz publikację z kompletnymi informacjami Dostępne bez wyposażenia, ze wstępnie zmontowanym wyposażeniem lub jako kolumna wodna Vic-Quick Rozmiary 1 ½ 8" mm Ciśnienie do 300 psi 2068 kpa 21 barów Alarmowy zawór zwrotny FireLock SERIA 751 Pobierz publikację z kompletnymi informacjami Zapobiega wstecznemu przepływowi wody z instalacji do zasilania Rozmiary 1 ½ 8" mm Ciśnienie do 300 psi 2068 kpa 21 barów victaulicfire.com 32 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

38 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie 104f/01 Rozwiązania na zamówienie Dzięki dostępnym opcjom każdy system Fire-Pac jest unikalny. Zabezpieczenie przed wpływem warunków atmosferycznych wg NEMA 4 Połączenie i spust można wykonać u dołu szafy, z lewej lub z prawej strony. Komponenty izolacyjne i grzewcze dostępne dla minimalnej temperatury otoczenia 20ºF -6ºC Sprężarka i zestaw do napełniania azotem opcjonalnie Panel adresowalny, który może komunikować się z innymi inteligentnymi urządzeniami Specjalne kolory szafy Stacja alarmowego zaworu zwrotnego FireLock w wersji europejskiej SERIA 751 Pobierz publikację z kompletnymi informacjami Zapobiega wstecznemu przepływowi wody z instalacji do zasilania Rozmiary 1 ½ 8" mm Ciśnienie do 300 psi 2068 kpa 21 barów FireLock Fire-Pac SERIA 745 Pobierz publikację z kompletnymi informacjami Całkowicie zmontowany zawór przeciwpożarowy w szafie odpornej na warunki pogodowe Rozmiary 1½ 8" mm Ciśnienie do 300 psi 2068 kpa 21 barów 33 G-105-POL REV G

39 Tabela kompatybilnych akcesoriów STANDARD Seria 768 do instalacji suchych Seria 769 do instalacji zalewowych Seria 769 do instalacji wstępnie sterowanych Seria 764 do instalacji mokrych/suchych Zespół sprężarki z serii 7C7 Siłownik elektromagnetyczny z serii 753-E Elektropneumatyczny siłownik z serii 767 Siłownik wyzwalany niskim ciśnieniem z serii 776 Podwójny siłownik pneumatyczny z serii 798 Zespół łzawnika kulowego z serii 729 Kulowy zawór zwrotny z serii 748 Zespół spustu automatycznego z serii 749 Ręczny ostrzegacz pożarowy z serii 755 OPCJA Akcelerator z serii 746 do instalacji suchych Akcelerator z serii 746-LPA do instalacji suchych Komora opóźniająca FireLock z serii 752 Seria 751 alarmowa Seria 751 europejska Stacja alarmowego zaworu zwrotnego Zespół wyposażenia do obsługi powietrza z serii 757/757P Zestaw spustowy kolumny wodnej z serii 75-D Dodatkowy zestaw alarmowy z serii 75-B Turbina alarmowa instalacji mokrej z serii 760 Zestaw połączeniowy spustu Zespół wyposażenia do automatycznej zmiany trybu pracy ELEKTRYCZNE Alarmowe czujniki ciśnieniowe Wyłączniki nadzoru victaulicfire.com 34 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

40 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie Zespół utrzymania ciśnienia/ sprężarki powietrza SERIES 7C7 Pobierz publikację z kompletnymi informacjami Sprężarka zamontowana na kolumnie wodnej, urządzenie do utrzymania poziomu ciśnienia powietrza serii 757P oraz przewody elastyczne instalacji Siłownik elektromagnetyczny FireLock 300 Psi SERIA 753-E Pobierz publikację z kompletnymi informacjami Zaprojektowany do użytku z urządzeniami zalewowymi FireLock i wstępnie sterowanymi wykorzystującymi sterowanie elektryczne Wykorzystuje łączniki ½" 15 mm NPT, 24 V DC Ciśnienie do 300 psi 2068 kpa 21 barów Elektropneumatyczny siłownik z podwójną blokadą sprzężoną SERIA 767 Pobierz publikację z kompletnymi informacjami Zaprojektowany do pojedynczego punktu dostępu dla zdarzeń pneumatycznych, bez względu na ciśnienie wody zasilającej i wbudowany siłownik elektryczny Wykorzystuje łączniki ½" 15 mm NPT, 24 V DC Ciśnienie do 300 psi 2068 kpa 21 barów 35 G-105-POL REV G

41 Siłownik wyzwalany niskim ciśnieniem SERIA 776 Pobierz publikację z kompletnymi informacjami Zaprojektowany do pojedynczego punktu dostępu dla zdarzeń pneumatycznych, bez względu na ciśnienie wody zasilającej Standardowo z zaworami wstępnie sterowanymi FireLock NXT serii 768 do instalacji suchych, serii 769 do instalacji zalewowych Ciśnienie do 300 psi 2068 kpa 21 barów Podwójny siłownik pneumatyczny SERIA 798 Pobierz publikację z kompletnymi informacjami Zaprojektowany do uruchamiania pilota i instalacji tryskaczowej o ciśnieniu 7 psi 48 kpa 0,5 bara Ciśnienie do 300 psi 2068 kpa 21 barów Zawór zwrotny kulowy FireLock SERIA 748 Pobierz publikację z kompletnymi informacjami Pozostaje całkowicie otwarty, umożliwiając swobodny przepływ powietrza do momentu aktywacji zaworu sterującego tryskacza; wtedy przepływ wody przez instalację tryskaczową zamyka zawór kulowy, zapobiegając zalaniu doprowadzenia powietrza Ciśnienie do 300 psi 2068 kpa 21 barów victaulicfire.com 36 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

42 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie Automatyczny spust FireLock SERIA 749 Pobierz publikację z kompletnymi informacjami Spust z przewodu doprowadzającego ciśnienie do membrany zapobiegający zwiększeniu ciśnienia membrany Po zwolnieniu musi być zresetowany ręcznie Ciśnienie do 300 psi 2068 kpa 21 barów Panel wyzwalacza ręcznego SERIA 755 Pobierz publikację z kompletnymi informacjami Działa jak ręczne urządzenie wyzwalające Zawiera specjalny zawór kulowy obracany o jedną czwartą obrotu, zamontowany w malowanej stalowej skrzynce Ciśnienie do 300 psi 2068 kpa 21 barów Akcelerator do instalacji suchych FireLock SERIA 746-LPA Pobierz publikację z kompletnymi informacjami Do zaworów wstępnie sterowanych serii 768 instalacji suchych i serii 769 w celu przyspieszenia czasu reakcji i dostosowania do większych instalacji Zakresy ciśnienia powietrza instalacji od 13 psi 90 kpa 0,9 bara do 18 psi 4 kpa 1,2 bara Ciśnienie do 300 psi 2068 kpa 21 barów 37 G-105-POL REV G

43 Komora opóźniająca FireLock SERIA 752 Pobierz publikację z kompletnymi informacjami Zmniejsza możliwość wystąpienia fałszywych alarmów z powodu wzrostów ciśnienia wody zasilającej Przeznaczona do stosowania z alarmowymi zaworami zwrotnymi serii 751 Ciśnienie do 300 psi 2068 kpa 21 barów Zespół do utrzymania ciśnienia powietrza FireLock SERIE 757 i 757P Pobierz publikacje i z kompletnymi informacjami Dzięki wbudowanemu regulatorowi zmniejsza wysokie ciśnienie powietrza zasilającego zgodnie z ciśnieniem wody zasilającej Seria 757P jest wyposażona w przełącznik ciśnieniowy do stosowania z niewielkimi sprężarkami niewyposażonymi w przełączniki regulacji ciśnienia Zestaw spustowy kolumny wodnej SERIA 75D Pobierz publikację z kompletnymi informacjami Automatyczny spust wody pozostałej w kolumnie powyżej klapy Nie jest wymagana konserwacja ani resetowanie przez operatora Ciśnienie do psi 07 kpa barów victaulicfire.com 38 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

44 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie 104e/01 Dodatkowy zestaw alarmowy SERIA 75B Pobierz publikację z kompletnymi informacjami Zapewnia utrzymanie alarmu mechanicznego, nawet jeśli klapa się zamknie i woda znajdzie się powyżej niej w instalacji Ciśnienie do 300 psi 2068 kpa 21 barów Turbina alarmowa instalacji mokrej SERIA 760 Pobierz publikację z kompletnymi informacjami Urządzenie mechaniczne napędzane wodą sygnalizujące przepływ wody w automatycznej instalacji tryskaczowej Grubość ścianki 2 13" mm Czasza dzwonka standardowo jest pomalowana czerwoną farbą 39 G-105-POL REV G

45 victaulicfire.com 40 G-105-POL REV G Wprowadzenie VicFlex i automatyczne Vortex specjalne Indeks

46 Indeks specjalne Vortex automatyczne i VicFlex Wprowadzenie automatyczne FireLock zostały zaprojektowane do różnorodnych zastosowań i są dostępne w różnych rodzajach wykończeń i dla różnych zakresów temperatur, wymogów estetycznych i wydajnościowych. Firma oferuje kompletną linię akcesoriów, osłon, ekranów, tarcz, rozet, rozszerzeń i pokryw wszystko po to, aby podczas realizacji projektu umożliwić zaopatrzenie się we wszystkie te akcesoria u jednego dostawcy. Kategoria strona Standardowe komercyjne Rozszerzona powierzchnia Magazyny Mieszkania 49 Zastosowania specjalne 50 Instalacja sucha Dysze 53 Klucze 54 Akcesoria 54 FireLock Łatwy i bezpieczny montaż Klucze płaskie oraz klucze do tryskaczy wpuszczanych są przeznaczone specjalnie do montażu tryskaczy firmy. Innowacyjny projekt Nowe modele tryskaczy V3102 i V3104 zapewniają rozszerzoną powierzchnię spryskiwania dzięki estetycznym płaskim pokrywom. Zastrzeżone powłoki VC-250 to opcjonalna, odporna na korozję powłoka opracowana przez w celu zwiększenia ochrony tryskaczy FireLock przed zmianami wizualnymi i fizycznymi, jak narażenie na warunki pogodowe lub chemiczne. Po nałożeniu wielowarstwowa powłoka na bazie niklu całkowicie pokrywa każdy tryskacz FireLock, zapewniając odporność na korozję przy zachowaniu ich funkcjonalności. 41 G-105-POL REV G

47 automatyczne Oznaczenie części Temperatura ºF ºC Temp. znamionowa Maks. dopusz. temp. zewn A C D E F G J K Tabela zakresów temperatur Klasyfikacja temperaturowa tryskacza Zwykły Zwykły Pośredni Pośredni Pośredni Wysoki Bardzo wysoki 1 Kolor ampułki Pomarańczowy Czerwony Żółty Zielony Niebieski Fioletowy Kolor łącznika topliwego Czarny z białymi kropkami/białymi ramionami Czarny z niebieskimi kropkami/ niebieskimi ramionami M Otwarte 1 Otwarte Otwarte N 1 Tylko modele standardowego reagowania Zwykły 2 Osłona do zakrytego tryskacza standardowego lub szybkiego reagowania F 79 C lub 200 F 93 C F 59 C na LPCB Ważne informacje: Wszystkie ampułki mają temperatury znamionowe od -67 F -55 C do wartości podanych w tabeli. Nie wszystkie temperatury są dopuszczalne dla tryskaczy każdego rodzaju. Należy zapoznać się z poszczególnymi arkuszami danych. victaulicfire.com 42 G-105-POL REV G Czarny Wprowadzenie VicFlex i Indeks automatyczne Vortex specjalne
