Obowiązujący od października 2017

Transkrypt

1 Obowiązujący od października 2017

2 Obowiązujący od października 2017 KATALOG INSTALACJI PRZECIWPOŻAROWYCH VICTAULIC U.S./World Headquarters 4901 Kesslersville Road Easton, PA USA victauliclocations.com EMEAI Prijkelstraat Nazareth, Belgium Asia Pacific Unit 808, Building B Hongwell International Plaza No.1602 West Zhongshan Road Shanghai, China Obowiązujący od października 2017 G-105-POL 3567 REV H 10/2017 Victaulic i inne oznaczenia Victaulic są znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy Victaulic Company i/lub jej spółek zależnych w USA i/lub innych krajach. Inne wymienione znaki towarowe należą do ich odpowiednich właścicieli w USA i/lub innych krajach. Terminy opatentowany lub złożony wniosek patentowy odnoszą się do patentów wzorów przemysłowych lub użytkowych lub wniosków patentowych dla wyrobów i/lub sposobów użytkowania w USA i/lub innych krajach VICTAULIC COMPANY. WSZELKIE PRAWA ZASTRZEŻONE.

3 Zgodność z przepisami ZAUFANIE DO ROZWIĄZAŃ INŻYNIERYJNYCH Z A S T O S O W A N Y C H W KAŻDEJ INSTALACJI APROBATY I ATESTY PRODUKTÓW: Ochrona przeciwpożarowa ACTIVFIRE ActivFire Register of Fire Protection Equipment (Australia) CCCF China Certification Center for Fire Protection Products (Chiny) CFPSC Chinese Fire Protection Safety Center (Tajwan) CNBOP Centrum Naukowo- Badawcze Ochrony Przeciwpożarowej (Polska) CNPP Centre National de Prévention et de Protection (Francja) CTPC Consiliul Technic Permanent Pentru Constructii (Rumunia) culus Underwriter s Laboratories, LLC (USA) EMI Epitesugyi Minosegellenorzo Innovacious (Węgry) FDNY City of New York Fire Department (USA) FM FM Approvals (USA) HDB Singapore Housing Development Board (Singapur) KFI Korea Fire Industry Technology Institute (Korea) LPCB Loss Prevention Certification Board (Wielka Brytania) SBSC Svensk Brand & Säkerhets Certifiering AB (Szwecja) TFRI Tanjin Fire Research Institute of Ministry of Public Security (Chiny) TSU Technický Skúšobný Ústav Pieštany, š.p. (Słowacja) TSUS Technický Skúšobný Ústav Stavebný, n.o. (Słowacja) TZUS Technický a Zkuševní Ústav Stavební Praha, s.p. (Czechy) UKRFIRESERT State Certification Center (Ukraina) UL Underwriter s Laboratories, LLC (USA) ULC Underwriter s Laboratories of Canada (Kanada) VdS Verband der Schadenverhütung GmBH (Niemcy) VKF Vereinigug Kantonaler Feuerversicherungen (Szwajcaria) Zagrebinspekt (Chorwacja) Woda pitna ÁNTSZ Állami Népegészségügyi És Tisztiorvosi Szologálat (Węgry) ARPA Agenzia Regionale per la Protezione dell Ambiente (Włochy) DVGW Deutscher Verein des Gasund Wasserfaches e.v. (Niemcy) Eurofins ACS: Attestation de Conformité Sanitaire (Francja) HZJZ Croatian National Institute of Public Health (Chorwacja) NSF NSF International (USA) ÖVGW Österreichische Vereinigung für das Gas- und Wasserfach (Austria) PZH Państwowy Zakład Higieny (Polska) RUVZPP Regionálny úrad verejného zdravotníctva so sídlom v Poprade (Słowacja) SAI SAI Global (Australia) SPAN Suruhanjaya Perkhidmatan Air Negara (Malezja) SVGW Schweizerischer Verein des Gas- und Wasserfaches (Szwecja) UL Underwriter s Laboratories, LLC (USA) WRAS Water Regulations Advisory Scheme (Wielka Brytania) ZUOVA ZDRAVOTNÍ ÚSTAV se sídlem v Ostrave (Czechy) Zastosowania morskie ABS American Bureau of Shipping (USA) BV Bureau Veritas (Francja) CCG Canadian Coast Guard (Kanada) CRS Croatian Register of Shipping (Chorwacja) CCS China Classification Society (Chiny) DNV Det Norske Veritas (Norwegia) DNV GL (cały świat) GL Germanischer Lloyd (Niemcy) KRS Korean Registry of Shipping (Korea) LR Lloyd s Register of Shipping (Wielka Brytania) RINA Registro Italiano Navale (Włochy) USCG US Coast Guard (USA) Ogrzewanie, wentylacja i klimatyzacja CSTB - Centre Scientifique et Technique du Bâtiment (Francja) ITB Instytut Techniki Budowlanej (Polska) Sercons Europe BV (Rosja) Instalacje wodno-kanalizacyjne IAPMO International Association of Plumbing & Mechanical Officials (USA) ICC-ES International Code Council- Evaluation Service (USA) NSF NSF International (USA) WaterMark (Australia) ZGODNOŚĆ: Przepisy/normy ANSI American National Standards Institute (USA) API American Petroleum Institute (USA) APSAD Assemblée Plenière Société Assurance Dommage (Francja) AS/NZS Standards Australia and Standards New Zealand (Australia i Nowa Zelandia) ASTM American Society for Testing and Materials (USA) AWWA American Water Works Association (USA) BOCA Building Officials and Code Administrators (USA) CSA Canadian Standards Association (Kanada) CSFM California State Fire Marshal (USA) EN European Standards GOST R Gosstandart (Rosja) IPC International Plumbing Code (USA) ISO International Standards Organization (cały świat) NACE National Association of Corrosion Engineers (USA) NFPA National Fire Protection Association (USA) SBCCI Southern Building Code Congress International (USA) UPC Uniform Plumbing Code (USA) Bezpieczeństwo urządzeń ciśnieniowych (97/23/EC) PED Pressure Equipment Directive (Europa) CSA B51 norma dotycząca kotłów, zbiorników ciśnieniowych oraz ciśnieniowych instalacji rurowych (Kanada) CRN Canadian Registration Number per CSA B51 (Kanada) Bezpieczeństwo chemiczne i recykling (WE/1907/2006) REACH Registration, Evaluation, Authorization, and Registration of Chemicals (Europa) (2002/95/WE) RoHS Restriction of Hazardous Substances Directive (Europa) (2002/96/WE) WEEE Waste Electrical and Electronic Equipment Directive (Europa) Instalacje wewnątrzbudynkowe (UE/305/2011) CPR Construction Products Regulation- Fire safety products (Europa) NBC National Building Code (Kanada) PSB TUV SUD PSB Singapore (Singapur) Środowiska wybuchowe (94/9/WE) ATEX i systemy ochronne przeznaczone do użytku w przestrzeniach zagrożonych wybuchem (Europa) Wstrząsy sejsmiczne OSHPD Office of Statewide Health Planning and Development (USA) Narzędzia i maszyny (2006/42/WE) MD Machinery Directive (Europa) Copyright 2017, Victaulic Company. Wszelkie prawa zastrzeżone. Żaden fragment niniejszego katalogu firmy Victaulic nie może być kopiowany ani przechowywany w systemie gromadzenia danych w jakiejkolwiek formie, w tym elektronicznej, mechanicznej, fotokopii czy nagrania, ani nie może być przesyłany przez jakiekolwiek media bez uprzedniej pisemnej zgody firmy Victaulic. G-105-POL REV H victaulic.com G-105-POL REV H rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne rur Indeks

4 Od 1919 roku rozwiązania firmy Victaulic z zakresu łączenia rur i kontroli przepływu optymalizują wydajność i minimalizują ryzyko w budownictwie, zapewniając realizację projektów w sposób bezpieczny, terminowy i bez przekraczania budżetu. Rozwijana w duchu ciągłej innowacji oferta Victaulic, liczącą ponad 100 tys. produktów i opatentowanych technologii, promuje swobodę projektową, a także prostszą kontrolę i konserwację dowolnych systemów przez cały cykl ich życia. W bardzo wielu światowej klasy lokalizacjach i zakładach przemysłowych wykorzystywane są rozwiązania firmy Victaulic, umożliwiające wykonywanie najbardziej innowacyjnych instalacji. Klienci, zarówno ci od najwyższych drapaczy jak i najgłębszych kopalń, ufają naszym produktom, które zwiększają ogólną trwałość najbardziej wymagających projektów budowlanych i w każdych warunkach pracy. SPIS TREŚCI 1 System złączek tryskaczowych 9 17 rurowe 21 Innovative Groove System (IGS) 25 Asortyment łączników odejściowych Victaulic Vortex 69 Systemy specjalne 73 rur Indeks Począwszy od projektowania, aż po oddanie do eksploatacji, firma Victaulic oferuje innowacyjne instalacje rurowe i usługi, zapewniające pełne zaufanie do rozwiązań inżynieryjnych zastosowanych w każdej instalacji. victaulic.com i G-105-POL REV H

5 Firma Victaulic oferuje różnorodne rodzaje kursów kształcenia ustawicznego. Od jednogodzinnych seminariów do całodniowych kursy te zapewniają szkolenie na temat głównych branży i rozwiązań Victaulic. Stworzone dla właścicieli, inżynierów, wykonawców, inspektorów i wszystkich, którzy chcą rozszerzyć swoją wiedzę na temat firmy Victaulic i branży w zakresie łączenia rur i kontroli przepływu. Więcej informacji na temat kursów kształcenia ustawicznego Victaulic lub terminy szkoleń można uzyskać, kontaktując się z lokalnym przedstawicielem handlowym lub pisząc na adres: VictaulicUniversity@victaulic.com ii G-105-POL REV H

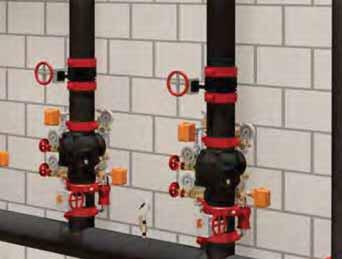

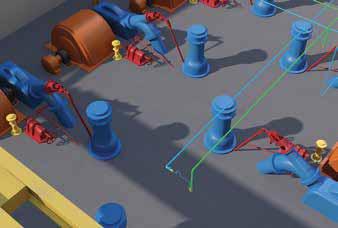

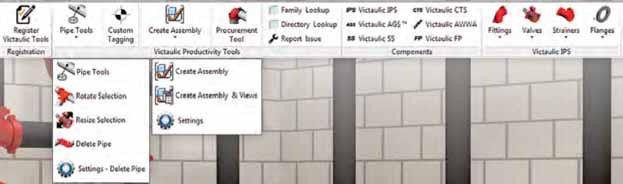

6 DZIAŁ CPS (CONSTRUCTION PIPING SERVICES) Rysunki, koordynacja BIM i oprogramowanie dla branży ochrony przeciwpożarowej. Victaulic.com/resources-software oferuje obszerną bibliotekę plików CAD oraz treści produktów programowych stworzone w rdzennych formatach każdego z programów. SZYBCIEJ JUŻ OD POCZĄTKU Victaulic Tools for Revit to zestaw intuicyjnych narzędzi opracowanych specjalnie dla udoskonalenia projektowania instalacji rurowych oraz funkcjonalności rozwiązań Revit zaprojektowanych w okresie od 2014 do 2018 roku, w tym części produkcyjnych. Zostały one zaprojektowane specjalnie w celu spełnienia potrzeb projektantów, wykonawców i producentów rur zapewniając bardziej inteligentne rozwiązania, umożliwiające prowadzenie produkcji i wykonywanie instalacji w sposób szybszy oraz bardziej wydajny. victaulicsoftware.com victaulic.com iii G-105-POL REV H

7 System złączek tryskaczowych Indeks Otwory cięte FireLock IGS rurowe Victaulic Vortex Systemy specjalne rur Firma Victaulic oferuje szeroki asortyment systemów złączek tryskaczowych VicFlex, w całości opracowanych i wyprodukowanych przez Victaulic dla zapewnienia jednolitego montażu i wydajności. Systemy złączek tryskaczowych VicFlex zapewniają pełną odporność na złamania i najbardziej szczelne zagięcia na rynku. Do 13 szybsze niż czarne rury gwintowane, VicFlex eliminuje użycie brudzących narzędzi do cięcia oraz mierzenie, cięcie i gwintowanie dla różnych rozmiarów w miejscu montażu. System VicFlex składa się z uchwytów, przewodów i kształtek rurowych do różnych rodzajów instalacji tryskaczowych: komercyjne sufity podwieszane, komercyjne sufity podwieszane mocowane na metalowych lub drewnianych rozpórkach/wykładziny sufitowe, ściany z pustaków, pomieszczenia czyste lub przemysłowe systemy kanałowe. Przewody strona VicFlex Przewód w oplocie ze złączką wbudowaną (Serie AH2-CC) 2 Przewód w oplocie VicFlex (Serie AH2) 2 Przewód wysokiego ciśnienia w oplocie VicFlex (Serie AH2-300) 2 Przewód w oplocie VicFlex (Serie AH1) 3 Przewód falisty VicFlex (Serie AH5) 3 Uchwyty (sufity komercyjne) strona Uchwyt VicFlex (Typ AB1) 3 Uchwyt VicFlex (Typ AB2) 4 Uchwyt VicFlex (Typ AB4) 4 Uchwyt VicFlex (Typ AB5) 4 Uchwyt VicFlex (Typ AB7) 5 Uchwyt VicFlex (Typ AB7 regulowany) 5 Uchwyt VicFlex (Typ AB8) 5 1 Uchwyty (sufity komercyjne) strona Uchwyt VicFlex (Typ AB10) 6 Uchwyt VicFlex (Typ AB11) 6 Uchwyt VicFlex (Typ AB) 6 Systemy specjalne strona Suchy tryskacz VicFlex (Typ VS1) 7 VicFlex do montażu powierzchniowego (Typ AB3) 7 VicFlex do chłodni (Typ AB6) 7 VicFlex do kanałów (Typ AQD) 8 VicFlex do pomieszczeń czystych (Typ AQC-U) 8 Akcesoria strona Złączki redukcyjne i kolana VicFlex 8 G-105-POL REV H

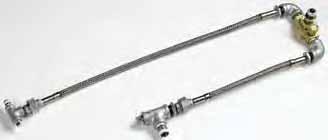

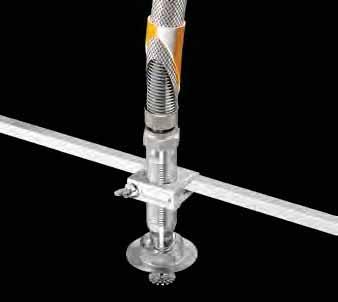

8 System złączek tryskaczowych Przewód w oplocie ze złączką wbudowaną SERIA AH2-CC Pobierz publikację 10.85, aby uzyskać Technologia złączek wbudowanych zapewnia szybką, bezpieczną instalację i kontrolę wzrokową prawidłowości połączenia Najbardziej szczelne zagięcia na rynku; pełna odporność na złamania Przeznaczone do użycia z optymalizowanymi rowkami walcowanymi IGS dla przewodów rurowych 1" DN25 Minimalny promień zagięcia: culus 2" 51 mm, FM 7" 178 mm, VdS 3" 76,2 mm Rozmiary od 31 72" mm Ciśnienia do 232 psi 1600 kpa 16 barów Przewód w oplocie SERIE AH2 Pobierz publikację 10.85, aby uzyskać Najbardziej szczelne zagięcia dostępne na rynku Do 10 szybsze niż czarna rura gwintowana, pełna odporność na złamania Minimalny promień zagięcia: culus 2" 51 mm, FM 7" 178 mm, VdS/LPCB 3" 76.2 mm Rozmiary od 31 72" mm Ciśnienia do 232 psi 1600 kpa 16 barów rurowe FireLock IGS Otwory cięte victaulic.com 2 Przewód wysokiego ciśnienia w oplocie SERIE AH2-300 Pobierz publikację 10.84, aby uzyskać Przewód wysokiego ciśnienia; w 100% opracowany i wyprodukowany przez Victaulic Do 10 szybsze niż czarna rura gwintowana, pełna odporność na złamania Minimalny promień zagięcia: FM 7" 178 mm Rozmiary od 31 72" mm Ciśnienia do 300 psi 2068 kpa 21 barów G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

9 System złączek tryskaczowych Przewód w oplocie Indeks Otwory cięte FireLock IGS rurowe Victaulic Vortex Systemy specjalne rur 3 SERIE AH1 Pobierz publikację 10.95, aby uzyskać Elastyczny przewód ze stali nierdzewnej do stosowania w przypadku sufitów podwieszanych lub okładzin sufitowych Do 10 szybsze niż czarna rura gwintowana, pełna odporność na złamania Minimalny promień zagięcia: culus 3" 76,2 mm, FM 7" 178 mm, VdS/LPCB 3" 76,2 mm Rozmiary od 31 72" mm Ciśnienia do 232 psi 1600 kpa 16 barów Przewód falisty SERIE AH5 Pobierz publikację 10.89, aby uzyskać Elastyczny przewód ze stali nierdzewnej do sufitów podwieszanych Do 10 szybsze niż czarne rury gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Minimalny promień zagięcia: culus 4" 102 mm Rozmiary od 24 72" mm Ciśnienia do psi 07 kpa barów Uchwyt z funkcjami Center-Of-Tile i Tile-Install TYP AB1 Pobierz publikacje 10.84, i z kompletnymi informacjami Jednoczęściowy uchwyt dostosowany do sufitów podwieszanych i okładzin sufitów Umożliwia montaż przed płytą sufitową, eliminując konieczność użycia brudzących narzędzi do cięcia Rozmiary 24" 610 mm i 48" 19 mm G-105-POL REV H

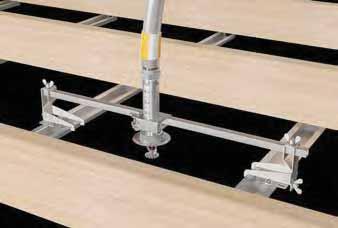

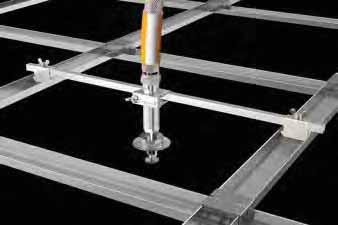

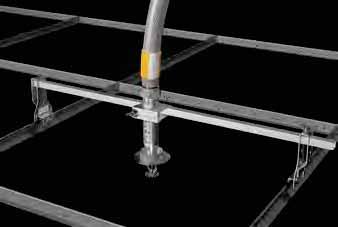

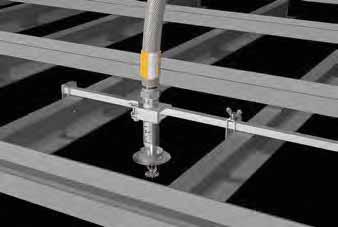

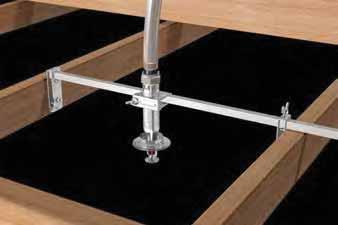

10 System złączek tryskaczowych victaulic.com 4 Uchwyt z regulowanym wspornikiem wysokości TYP AB2 Pobierz publikacje 10.84, i z kompletnymi informacjami Regulowany wspornik wysokości pomieszczenia umożliwia regulację pionową bez naruszenia płaszczyzny sufitu Jednoczęściowy uchwyt dostosowany do sufitów podwieszanych i okładzin sufitów Umożliwia montaż przed płytą sufitową, eliminując konieczność użycia brudzących narzędzi do cięcia Rozmiary 24" 610 mm i 48" 19 mm Uchwyt do sufitów o profilach trapezowych z regulowanym wspornikiem wysokości TYP AB4 Pobierz publikacje 10.84, i z kompletnymi informacjami Jednoczęściowy uchwyt do okładzin sufitów z systemami sufitów o profilach trapezowych Do 10 szybsze niż czarne rury gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Regulowany wspornik wysokości pomieszczenia umożliwia regulację pionową bez naruszenia płaszczyzny sufitu Rozmiary 24" 610 mm i 48" 19 mm Uchwyt zoptymalizowany dla rozpórek drewnianych i metalowych TYP AB5 Pobierz publikacje i z kompletnymi informacjami Bez śrub w przypadku rozpórek metalowych; jedna śruba po każdej stronie dla rozpórek drewnianych Regulowany wspornik wysokości pomieszczenia umożliwia regulację pionową bez naruszenia płaszczyzny sufitu Rozmiary 24" 610 mm i 48" 19 mm G-105-POL REV H rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne rur Indeks

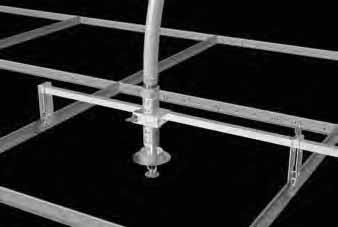

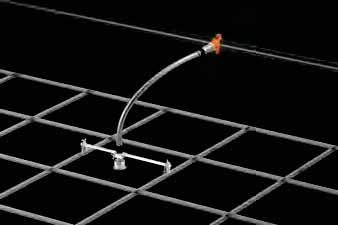

11 System złączek tryskaczowych Uchwyt Indeks Otwory cięte FireLock IGS rurowe Victaulic Vortex Systemy specjalne rur 5 TYP AB7 Pobierz publikacje 10.84, 10.85, i z kompletnymi informacjami Jednoczęściowy uchwyt dostosowany do sufitów podwieszanych i okładzin sufitów Do 10 szybsze niż czarne rury gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Rozmiary 24" 610 mm i 48" 19 mm Uchwyt TYP AB7 REGULOWANY Pobierz publikacje 10.84, 10.85, i z kompletnymi informacjami Jednoczęściowy uchwyt dostosowany do sufitów podwieszanych i okładzin sufitów Do 10 szybsze niż czarne rury gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Rozmiary 27 ½" 700 mm i 55" 1400 mm uchwyt do sufitów z profilami CD TYP AB8 Pobierz publikacje i z kompletnymi informacjami Jednoczęściowy uchwyt okładzin sufitów Do 10 szybsze niż czarne rury gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Rozmiary 24" 610 mm i 48" 19 mm G-105-POL REV H

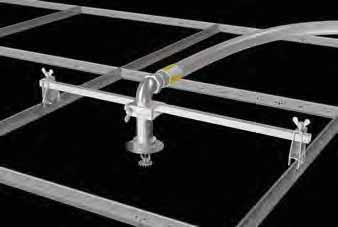

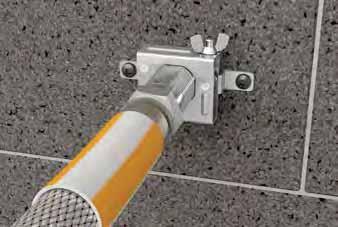

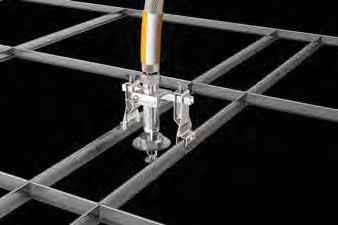

12 System złączek tryskaczowych uchwyt do Armstrong TechZone TYP AB10 Pobierz publikacje 10.84, i z kompletnymi informacjami Jednoczęściowy uchwyt do sufitów Armstrong TechZone Wyeliminowanie konieczności używania brudzących narzędzi do cięcia Rozmiary 6" 150 mm uchwyt do sufitów z profilami niskimi TYP AB11 Pobierz publikacje i z kompletnymi informacjami Do instalacji w miejscach, w których prześwit wynosi do 6" Odstęp całkowity 150 mm Do użycia wyłącznie z kolanami o niskim profilu 90 Rozmiary 24" 610 mm i 48" 19 mm rurowe FireLock IGS Otwory cięte victaulic.com 6 uchwyt do użycia z kołkami gwintowanymi TYP AB Pobierz publikacje i z kompletnymi informacjami Zaprojektowany do pracy przy prześwicie od powierzchni sufitu wynoszącym od 36" 914 mm do jedynie 4" 100 Umożliwia montaż przed płytą sufitową, eliminując konieczność użycia brudzących narzędzi do cięcia Opcje ujednolicone przeznaczone do standardowych kołków gwintowanych 3 8"/M10 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

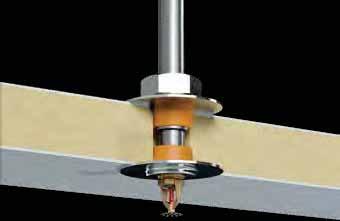

13 System złączek tryskaczowych Suchy tryskacz Indeks Otwory cięte FireLock IGS rurowe Victaulic Vortex Systemy specjalne rur 7 TYP VS1 Pobierz publikację 10.91, aby uzyskać Opatentowana technologia elastycznych suchych tryskaczy K5.6 Odpowiedź handlowa szybka i standardowa Wiszące, zakryte wiszące, horyzontalne naścienne Do użycia z uchwytami VicFlex: VB1 (rozpórki drewniane i metalowe lub dwuteowniki), VB2 (wpuszczane wiszące, do sufitów podwieszanych), VB3 (zakryte wiszące, do sufitów podwieszanych) Minimalny promień zagięcia: 2" 51 mm Rozmiary 38" 965 mm, 50" 70 mm, 58" 1475 mm do montażu powierzchniowego TYP AB3 Pobierz publikacje i z kompletnymi informacjami Jednoczęściowy uchwyt do zastosowań powierzchniowych Do 10 szybsze niż czarne rury gwintowane, wyeliminowanie konieczności używania brudzących narzędzi do cięcia Rozmiary złączek redukcyjnych 5,75" 140 mm, 9,0" 230 mm i 13" 330 mm do chłodni TYP AB6 Pobierz publikację 10.90, aby uzyskać Komponenty zespołu: Tryskacz suchy V36, przewód w oplocie serii AH2, zespół uchwytu Do chłodni, eliminuje kondensację i zapobiega przesuwaniu Do 4 szybsze niż czarna rura gwintowana, wyeliminowanie konieczności używania brudzących narzędzi do cięcia i uszczelnień piankowych Rozmiary od 31 72" mm G-105-POL REV H

14 System złączek tryskaczowych do kanałów SERIE AQD Pobierz publikację 10.87, aby uzyskać Do zastosowania w kanałach z tworzywa sztucznego wzmocnionego włóknem szklanym Podstawy kwadratowe lub okrągłe Minimalny promień zagięcia: FM 6" 150 mm Rozmiary od 24 72" mm Ciśnienia do psi 07 kpa barów do pomieszczeń czystych SERIE AQC-U Pobierz publikację 10.86, aby uzyskać Zastosowanie w pomieszczeniach czystych Minimalny promień zagięcia: FM 6" 150 mm Rozmiary od 24 72" mm Ciśnienia do psi 07 kpa barów rurowe FireLock IGS Otwory cięte victaulic.com 8 Złączki redukcyjne i kolana Pobierz publikacje 10.84, 10.85, i z kompletnymi informacjami Rozmiary złączek redukcyjnych 5,75" 140 mm, 9,0" 230 mm i 13" 330 mm Rozmiary kolanek redukcyjnych 90 4,8" 3 mm i 6,3" 161 mm Złączki redukcyjne 90 o niskim profilu o rozmiarach 4,8" 3 mm i 6,3" 161 mm (do użycia wyłącznie z uchwytami typu AB5, AB11 lub AB) G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

15 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Firma Victaulic, będąca twórcą i wynalazcą technologii łączenia rur rowkowanych, oferuje szeroki asortyment łączników do przeciwpożarowych instalacji rurowych w różnych rozmiarach i typach. W roku 1952 Victaulic opracowała pierwszy łącznik umieszczony w wykazie UL i ciągle kontynuuje swoją działalność, dostarczając produkty zapewniające szybką i jednorodną instalację. Jednym z głównych produktów był FireLock EZ Installation-Ready, dzięki któremu nie ma potrzeby demontowania i ponownego montażu komponentów podczas instalowania. strona Łącznik sztywny FireLock EZ (Typ 009N) 11 Łącznik sztywny FireLock (Typ 005H) 11 Łącznik sztywny QuickVic (Typ 107N) 11 Łącznik sztywny Zero-Flex (Typ 07) Łącznik elastyczny QuickVic (Typ 177N) Standardowy łącznik elastyczny (Typ 77) Łącznik elastyczny (Typ 75) 13 Łącznik redukcyjny (Typ 750) 13 Elastyczny łącznik AGS (Typ W77) 13 Łącznik sztywny do stali nierdzewnej typu 316 (Typ 489) 14 Łącznik odejściowy (Typ 72) 14 Łącznik sztywny wysokociśnieniowy (Typ HP-70) 14 Łącznik i narzędzie Vic-Boltless (Typy 791 i 792) 15 Łącznik sztywny FireLock IGS Installation-Ready (Typ 108) 22 FireLock EZ Typ 009N strona Łącznik Installation-Ready Refuse-to-Fuse do rur HDPE z gładkimi końcami (Typ 905) 15 Łącznik Refuse-to-Fuse do łączenia rur HDPE z rurami stalowymi (Typ 907) 15 pośrednie strona Łącznik kołnierzowy FireLock (Typ 744) 16 Łącznik Vic-Flange (Typ 741) 16 Łącznik Vic-Flange (Typ 743) 16 9 G-105-POL REV H

16 Typ uszczelki Typ 009N Typ 005 Typ 07 Typ 107N Typ 77 Typ 177N Typ 75 Typ 750 Typ W77 Typ 489 Typ 72 Typ HP-70 Typ 791 Standardowa Redukcyjna Flush-Seal Installation-Ready Oddzielna uszczelka specjalnie zaprojektowana do łączników odejściowych. FireLock EZ Typ 009N Installation-Ready to szybka i niezawodna produktywność Ulepszenia: O połowę mniejszy wysiłek przy montażu Żywotność baterii większa o 100% Kontynuacja: Szybka, jednorodna instalacja Łatwe potwierdzenie wizualne To bardzo proste: Brak luźnych części, które mogłyby spaść i spowodować zranienie Wysyłane gotowe do instalacji 1 ¼ " DN32 DN300 Ciśnienia do 365 psi 2517 kpa 25 barów Wepchnij Połącz Dokręć rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne Montaż przy pomocy klucza lub narzędzia ręcznego victaulic.com 10 G-105-POL REV H rur Indeks

17 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur INSTALLATION- READY INSTALLATION- READY EN Rozporządzenie (UE) Nr 305/2011 EN Rozporządzenie (UE) Nr 305/2011 EN Rozporządzenie (UE) Nr 305/2011 Łącznik sztywny FireLock EZ TYP 009N Pobierz publikację 10.64, aby uzyskać Konstrukcja skośnych zacisków śrubowych zapewniająca sztywność Rozmiary od 1 ¼ " DN32 DN300 Ciśnienia do 365 psi 2517 kpa 25 barów Łącznik sztywny FireLock TYP 005H Pobierz publikację 10.02, aby uzyskać Konstrukcja skośnych zacisków śrubowych zapewniająca sztywność Rozmiary 1 ¼ 8" DN32 DN200 Ciśnienia do 350 psi 2413 kpa 24 barów Łącznik sztywny QuickVic TYP 107N Pobierz publikację 06.23, aby uzyskać Konstrukcja skośnych zacisków śrubowych zapewniająca sztywność Rozmiary od 2 " DN50 DN300 Ciśnienia do 750 psi 5171 kpa 52 barów 11 G-105-POL REV H

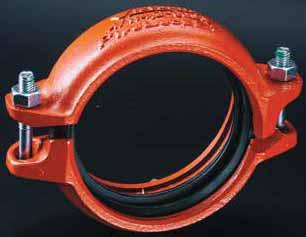

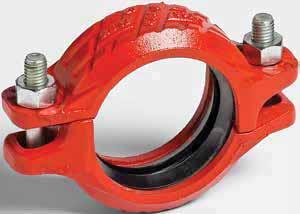

18 Łącznik sztywny Zero-Flex TYP 07 Pobierz publikację 06.02, aby uzyskać Konstrukcja skośnych zacisków śrubowych zapewniająca sztywność Rozmiary od 1 " DN25 DN300 INSTALLATION- READY READY EN Rozporządzenie (UE) Nr 305/2011 Ciśnienia do 750 psi 5171 kpa 52 barów Aby uzyskać informacje na temat łączników o średnicy 14 50" DN350 DN50, pobierz publikację dotyczącą łącznika typu AGS Style W07 Łącznik elastyczny QuickVic TYP 177N rurowe FireLock IGS Otwory cięte Pobierz publikację 06.24, aby uzyskać Rozmiary od 2" 8" DN50 DN200 Ciśnienia do 1000 psi 6895 kpa 69 barów EN Rozporządzenie (UE) Nr 305/2011 EN Rozporządzenie (UE) Nr 305/2011 Łącznik elastyczny TYP 77 Pobierz publikację 06.04, aby uzyskać Konstrukcja dwuelementowa, poprzecznie żebrowana Rozmiary od ¾" 24" DN20 DN600 Ciśnienia do 1000 psi 6895 kpa 69 barów Aby uzyskać informacje na temat łączników o średnicy 14 72" DN350 DN1800, pobierz publikację dotyczącą łącznika AGS typu W77 victaulic.com G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

19 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur EN Rozporządzenie (UE) Nr 305/2011 EN Rozporządzenie (UE) Nr 305/2011 EN Rozporządzenie (UE) Nr 305/2011 Łącznik elastyczny TYP 75 Pobierz publikację 06.05, aby uzyskać Lekki łącznik do umiarkowanych ciśnień Rozmiary od 1" 8" DN25 DN200 Ciśnienia do 500 psi 3447 kpa 34 barów Łącznik redukcyjny TYP 750 Pobierz publikację 06.08, aby uzyskać Zastępuje dwa łączniki i złączkę redukcyjną Rozmiary od 2" 10" DN50 DN250 Ciśnienia do 500 psi 3447 kpa 34 barów Elastyczny łącznik AGS TYP W77 Pobierz publikację 20.03, aby uzyskać Specjalny wypust o profilu klina zwiększa dopuszczalny odstęp między końcami rur Rozmiary od 14" 72" DN350 DN1800 Ciśnienia do 350 psi 2413 kpa 24 barów Aby uzyskać informacje o łącznikach z oryginalnym rowkiem o średnicy ¾" 24" DN20 DN600 (typ 77), pobierz publikację 06.04; Aby uzyskać informacje o łącznikach z oryginalnym rowkiem, wykorzystujących technologię Installation-Ready o średnicy 2" 8" DN50 DN200 (typ 177N), pobierz publikację G-105-POL REV H

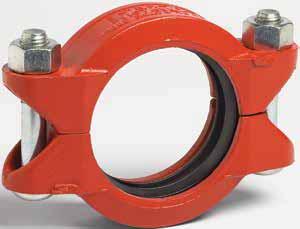

20 Łącznik sztywny do stali nierdzewnej typu 316 TYP 489 Pobierz publikację 17.25, aby uzyskać Znacznie zmniejsza możliwości ruchu liniowego i kątowego; przeznaczony do łączenia zaworów, gdy wymagana jest sztywność połączenia Rozmiary od 1 ½ " DN40 DN300 Ciśnienia do 600 psi 4137 kpa 41 barów Aby uzyskać więcej informacji na temat łączników ze stali nierdzewnej Duplex, pobierz publikację dotyczącą typu 489DX Łącznik odejściowy TYP 72 Pobierz publikację 06.10, aby uzyskać Urządzenie łączące z wbudowanym odejściem redukcyjnym Rozmiary od 1 ½" 6" DN40 DN150 Ciśnienia do 500 psi 3447 kpa 34 barów rurowe FireLock IGS Otwory cięte EN Rozporządzenie (UE) Nr 305/2011 EN Rozporządzenie (UE) Nr 305/2011 Łącznik sztywny wysokociśnieniowy TYP HP-70 Pobierz publikację 06., aby uzyskać Ciężka i wytrzymała obudowa do instalacji o wysokim ciśnieniu Rozmiary od 2" 16" DN50 DN400 Ciśnienia do 1000 psi 6895 kpa 69 barów victaulic.com 14 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

21 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur INSTALLATION- READY INSTALLATION- READY Łącznik i narzędzie Vic-Boltless ŁĄCZNIK TYPU 791 i NARZĘDZIE 792 Pobierz publikację 06.11, aby uzyskać Zapewnia mocne, zabezpieczone przed manipulowaniem osób postronnych połączenie o małej wysokości Instalowany tylko za pomocą narzędzie Victaulic typu 792 Rozmiary od 2" 8" DN50 DN200 Ciśnienia do 700 psi 4826 kpa 48 barów Łącznik Installation-Ready Refuse-to-Fuse do rur HDPE z gładkimi końcami TYP 905 Pobierz publikację 19.07, aby uzyskać Przeznaczony do łączenia rur HDPE z gładkimi końcami, od DR7 DR17 Rozmiary od 2 8" wg IPS i mm wg ISO Spełnia lub przewyższa parametry wydajności rur Łącznik Refuse-to-Fuse do łączenia rur HDPE z rurami stalowymi TYP 907 Pobierz publikację 19.10, aby uzyskać Przeznaczony do użycia jako pojedyncza część zapewniająca łączenie rur HDPE z gładkimi końcami DR 7-17 z elementami instalacji z rur stalowych z rowkowanymi końcami Rozmiary od 2" 8" wg IPS dla rur HDPE do 2" 8" wg IPS dla rur stalowych z rowkowanymi końcami Rozmiary od mm wg ISO dla rur HDPE do 2 8" wg ISO dla rur stalowych z rowkowanymi końcami Spełnia lub przewyższa parametry wydajności rur 15 G-105-POL REV H

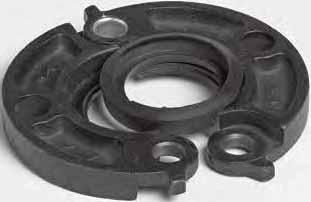

22 Łącznik kołnierzowy FireLock TYP 744 Pobierz publikację 10.04, aby uzyskać Klasa ANSI 5 i kołnierze 150 Rozmiary od 2 8" DN50 DN200 Ciśnienia do psi 07 kpa barów Aby uzyskać informacje o dostępności regionalnej, prosimy o kontakt z Victaulic Łącznik Vic-Flange TYP 741 Pobierz publikację 06.06, aby uzyskać ANSI, klasa 5 i 150; norma australijska, tabela E, PN10/16 oraz JIS 10K Rozmiary od 2" 24" DN50 DN600 Ciśnienia do 300 psi 2068 kpa 21 barów Aby uzyskać informacje dotyczące montażu w instalacji rur AGS o średnicy 14" 24" DN350 DN600, pobierz publikację dotyczącą adaptera typu AGS Style W741 rurowe FireLock IGS Otwory cięte EN Rozporządzenie (UE) Nr 305/2011 Łącznik Vic-Flange TYP 743 Pobierz publikację 06.06, aby uzyskać Kołnierze klasy 300 według normy ANSI Rozmiary od 2" " DN50 DN300 Ciśnienia do 720 psi 4964 kpa 50 barów Victaulic Systemy Vortex specjalne EN Rozporządzenie (UE) Nr 305/2011 victaulic.com 16 G-105-POL REV H rur Indeks

23 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur rurowe Dzięki nieustannemu wprowadzaniu innowacji, kształtki rurowe Victaulic FireLock Installation-Ready i FireLock IGS o zastosowań o niskiej średnicy (1 cal) stanowią kontynuację tradycji ciągłego doskonalenia w zakresie łatwości użytkowania i prędkości instalacji. Złączki gwintowe stają się przestarzałe - rozwiązania firmy Victaulic w zakresie łączenia mechanicznego zapewniają pełne zaufanie do systemu i podniesienie bezpieczeństwa w miejscu prac. rurowe FireLock Installation-Ready strona Kolano 90 (nr 101) 18 Kolano 45 (nr 103) 18 Trójnik równoprzelotowy (nr 102) 18 Złączka zamknięta (nr 143) 18 rurowe FireLock strona Kolano 90 (nr 001) 18 Kolano 45 (nr 003) 18 Trójnik równoprzelotowy (nr 002) 18 Zaślepka (nr 006) 18 Kolano spustowe (nr 10-DR) 18 Kolano końcowe Vic-End II (nr 67) 19 Standardowe kształtki rurowe z rowkowanymi końcami strona Kolano 90 (nr 10) 19 Kolano 45 (nr 11) 19 Trójnik równoprzelotowy (nr 20) 19 Zaślepka (nr 60) 19 Innovative Groove System (IGS) to całkowicie nowa, opatentowana specyfikacja rozwiązań dotyczących rowków IGS, przeznaczonych do rur 1-calowych, z posiadających atesty culus i FM dla ciśnienia do 365 psi 2517 kpa 25 barów. Więcej informacji, patrz str G-105-POL REV H

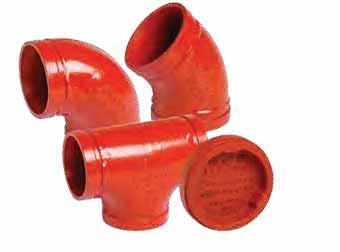

24 rurowe INSTALLATION- READY rurowe FireLock Installation-Ready NR KOLANO, NR KOLANO, NR 102 TRÓJNIK RÓWNOPRZELOTOWY, NR 143 ZŁĄCZKA ZAMKNIĘTA EN Rozporządzenie (UE) Nr 305/2011 EN Rozporządzenie (UE) Nr 305/2011 EN Rozporządzenie (UE) Nr 305/2011 Pobierz publikację 10.06, aby uzyskać Wygoda jednoelementowej kształtki i niezawodność sztywnego łącznika FireLock EZ typu 009N Instalowane nawet 4 razy szybciej niż tradycyjne łączniki i kształtki rurowe Instalacja do 10 razy szybsza, niż w przypadku gwintowania Rozmiary kształtek dostępne od 1 ¼ 2 ½" DN32 73,0 mm i DN65 Aby uzyskać informacje o dostępności regionalnej, prosimy o kontakt z Victaulic rurowe FireLock NR KOLANO NR 003 KOLANO 45 NR 002 TRÓJNIK RÓWNOPRZELOTOWY NR 006 ZAŚLEPKA Pobierz publikację 10.03, aby uzyskać Kolana do pełnego przepływu FireLock i trójniki charakteryzują się hydrodynamicznym designem, mają mniejszy wymiar od środka do końca niż standardowe kształtki rurowe. Zauważalne wybrzuszenie zapewnia płynniejszy przepływ wody na zakręcie, zachowując charakterystykę przepływu podobną jak w przypadku standardowych kształtek pełnego przepływu. Rozmiary kształtek dostępne od 1 ¼ 8" DN32 DN200 Kolano spustowe NR 10-DR Pobierz publikację 10.05, aby uzyskać Ciśnienia znamionowe standardowych kształtek rurowych są zgodne z wartościami znamionowymi instalowanego łącznika Wszystkie kształtki są dostarczane z rowkami dla szybkiej instalacji Rozmiary kształtek dostępne od 2 ½ 6" 73,0 mm DN150 victaulic.com 18 G-105-POL REV H rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne rur Indeks

25 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur rurowe EN Rozporządzenie (UE) Nr 305/2011 EN Rozporządzenie (UE) Nr 305/2011 Kolano końcowe Vic -End II NR 67 Pobierz publikację 10.21, aby uzyskać Ciśnienia znamionowe standardowych kształtek rurowych są zgodne z wartościami znamionowymi instalowanego łącznika Wszystkie kształtki są dostarczane z rowkami dla szybkiej instalacji Rozmiary kształtek dostępne od 1 ¼ 3" DN32 DN80 Standardowe kształtki rurowe z rowkowanymi końcami NR 10 KOLANO 90 NR 11 KOLANO 45 NR 20 TRÓJNIK RÓWNOPRZELOTOWY NR 60 ZAŚLEPKA Pobierz publikację 07.01, aby uzyskać wyczerpujące informacje na temat kształtek rurowych z oryginalnymi rowkami do rur ze stali węglowej. Ciśnienia znamionowe standardowych kształtek rurowych są zgodne z wartościami znamionowymi instalowanego łącznika Wszystkie kształtki są dostarczane z rowkami dla szybkiej instalacji Rozmiary kształtek dostępne od ¾ " DN20 DN G-105-POL REV H

26 rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne victaulic.com 20 G-105-POL REV H rur Indeks

27 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Innovative Groove System Innovative Groove System (IGS) to całkowicie nowa, opatentowana specyfikacja rozwiązań dotyczących rowków IGS, przeznaczonych do rur 1-calowych, z posiadających atesty culus i FM dla ciśnienia do 365 psi 2517 kpa 25 barów. Wyeliminowanie konieczności stosowania kluczy do rur, które mogą być przyczyną chorób zawodowych spowodowanych ciągłym wykonywaniem tych samych, uciążliwych ruchów oraz kombinacja produktów zapewniająca klientom szybsze i czystsze przygotowywanie oraz instalowanie rur. Rowek walcowany zapewnia zachowanie grubości rury, co umożliwia podniesienie odporności na korozję i zapewnia możliwość wzrokowej kontroli prawidłowości połączenia. Aby uzyskać informacje o dostępności regionalnej, prosimy o kontakt z Victaulic rurowe FireLock IGS Installation-Ready strona Kolano 90 (nr 101) 22 Trójnik równoprzelotowy (nr 102) 22 Łącznik FireLock IGS Installation-Ready strona Łącznik sztywny (Typ 108) 22 odejściowe FireLock IGS Outlets strona Łącznik odejściowy T (Typ 922) 23 Łącznik odejściowy spawany (nr 142) 23 i kształtki FireLock IGS strona Złączka zamknięta (nr 143) 24 Złączka redukcyjna do tryskaczy (nr 148) 24 Gwint wewnętrzny Kolano 90 z rowkiem (nr 145) 24 Gwint zewnętrzny Łącznik z rowkiem (nr 140) 24 Gwint wewnętrzny Łącznik z rowkiem (nr 141) 24 Zaślepka (nr 146) 24 rur strona Narzędzie do walcowania rowków na rurach RG G-105-POL REV H

28 Innovative Groove System INSTALLATION- READY rurowe FireLock IGS Installation-Ready NR 101 KOLANO 90 NR 102 TRÓJNIK RÓWNOPRZELOTOWY Pobierz publikację 10.54, aby uzyskać Wygoda jednoelementowej kształtki i niezawodność sztywnego łącznika FireLock EZ typu 009N Firmowa specyfikacja rowków IGS, pobierz publikację Optymalizacja dla rur 1" DN25 Ciśnienia do 365 psi 2517 kpa 25 barów rurowe FireLock IGS Otwory cięte INSTALLATION- READY EN Rozporządzenie (UE) Nr 305/2011 EN Rozporządzenie (UE) Nr 305/2011 Łącznik sztywny FireLock IGS Installation-Ready TYP 108 Pobierz publikację 10.54, aby uzyskać Łącznik jednośrubowy w oczekiwaniu na opatentowanie Firmowa specyfikacja rowków IGS, pobierz publikację Optymalizacja dla rur 1" DN25 Ciśnienia do 365 psi 2517 kpa 25 barów victaulic.com 22 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

29 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Innovative Groove System EN Rozporządzenie (UE) Nr 305/2011 EN Rozporządzenie (UE) Nr 305/2011 Łącznik odejściowy FireLock T TYP 922 Pobierz publikację 10.54, aby uzyskać Umożliwia bezpośrednie podłączenie odejścia do rury w każdym miejscu, w którym można wyciąć otwór Firmowa specyfikacja rowków IGS, pobierz publikację Dostępne od 1 ¼ 2 ½" DN32 73,0 mm z odejściem 1" DN25 Łącznik spawany FireLock IGS NR 142 Pobierz publikację 10.54, aby uzyskać Umożliwia bezpośrednie podłączenie odejścia do rury w każdym miejscu, w którym można wyciąć otwór i łącznik odejściowy może zostać przyspawany Firmowa specyfikacja rowków IGS, pobierz publikację Dostępne od 1 ¼ 4" z gniazdem DN32 DN100 1" odejście DN25 23 G-105-POL REV H

30 Innovative Groove System i kształtki FireLock IGS NR 143 ZŁĄCZKA ZAMKNIĘTA NR ZŁĄCZKA REDUKCYJNA DO TRYSKACZY 148 NR 145 GWINT WEWNĘTRZNY KOLANO 90 Z ROWKIEM NR 140 GWINT ZEWNĘTRZNY ŁĄCZNIK Z ROWKIEM NR 141 GWINT WEWNĘTRZNY ŁĄCZNIK Z ROWKIEM NR 146 ZAŚLEPKA Pobierz publikację 10.54, aby uzyskać Firmowa specyfikacja rowków IGS, pobierz publikację Optymalizacja dla rur 1" DN25 Wartości znamionowe ciśnienia standardowych kształtek rurowych są zgodne z wartościami znamionowymi instalowanego łącznika rurowe FireLock IGS Otwory cięte EN Rozporządzenie (UE) Nr 305/2011 Narzędzie do walcowania rowków FireLock IGS RG2100 Pobierz publikację 10.54, aby uzyskać W zestawie wózek do stosowania ze standardowym napędem Ridgid 300 Na wózku znajdują się następujące elementy: Głowica narzędzia RG2100 Nóż Rozwiertak Dźwignia Rowki są zgodne z firmową specyfikacją rowków IGS, pobierz publikację Optymalizacja dla rowków walcowanych IGS 1" stal węglowa DN25 doa rur Schedule 40 do Schedule 10 victaulic.com 24 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

31 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Asortyment łączników odejściowych Firma Victaulic opracowała koncepcję łączników odejściowych w celu szybkiego i łatwego wykonywania połączeń odejściowych w środku rury bez potrzeby spawania. umożliwiają na wykonywanie bezpośrednich połączeń odejściowych w dowolnym miejscu, w którym można wyciąć otwór w rurze. Uszczelki są formowane w celu dopasowania się do zewnętrznej średnicy rury oraz zapewniają szczelność dzięki konstrukcji reagującej na poziom ciśnienia. odejściowe strona Odejście FireLock T (Typ 922) 25 Odejście FireLock IGS T (Typ 922) 23 Trójnik FireLock do tryskaczy o małej wysokości tylko region EMEA (Typ 9) 26 Odejście Mechanical-T (Typ 920/920N) 26 Odejście bezobejmowe (Typ 923) 26 Odejście spawane FireLock IGS (nr 142) 23 EN Rozporządzenie (UE) Nr 305/2011 Narzędzia Odejście FireLock T TYP 922 Pobierz publikację 10.52, aby uzyskać Umożliwia bezpośrednie podłączenie odejścia do rury w każdym miejscu, w którym można wyciąć otwór Dostępny jako odejście z gwintem wewnętrznym Rozmiary od 1 ¼ 2 ½" DN32 73,0 mm i DN65 Ciśnienia do 300 psi 2068 kpa 21 barów strona wycinania otworów Dostępne także z łącznikiem odejściowym rowkowanym FireLock IGS 1" DN25, patrz str G-105-POL REV H

32 Asortyment łączników odejściowych EN Rozporządzenie (UE) Nr 305/2011 EN Rozporządzenie (UE) Nr 305/2011 Trójnik FireLock do tryskaczy o małej wysokości tylko region EMEA TYP 9 Pobierz publikację 10.53, aby uzyskać Umożliwia bezpośrednie podłączenie odejścia do rury tryskacza w każdym miejscu, w którym można wyciąć otwór Rozmiary od 1 1 ½ DN25 DN40 Ciśnienia do 300 psi 2068 kpa 21 barów Zespoły śrubowych łączników odejściowych Mechanical-T i czwórników TYP 920/920N Pobierz publikację 11.02, aby uzyskać Umożliwia bezpośrednie podłączenie odejścia do rury w każdym miejscu, w którym można wyciąć otwór Dostępny jako trójnik lub czwórnik z końcami z gwintem wewnętrznym lub rowkami Rozmiary od 2" 8" DN50 DN200 Ciśnienia do 500 psi 3447 kpa 34 barów Bezobejmowy łącznik odejściowy Vic-Let TYP 923 Pobierz publikację 11.05, aby uzyskać Zapewnia szybki i łatwy sposób wykonywania odejścia bez konieczności zakładania obejmy bądź dolnej połówki obudowy na rurze Rozmiary od 4" 10" DN100 DN250 Ciśnienia do 300 psi 2068 kpa 21 barów victaulic.com 26 G-105-POL REV H rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne rur Indeks

33 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Od roku 1919, firma Victaulic opracowuje innowacyjne produkty zapewniające szybsze i łatwiejsze łączenie systemów rurowych. Głównie w branży ochrony przeciwpożarowej, Victaulic wciąż upraszcza proces montażu, zmniejszając liczbę części poprzez opracowywanie unikalnych produktów, które mogą być stosowane w różnych aplikacjach i mniej oddziaływać na środowisko. Dowód tych działań można zobaczyć w module kolumny wodnej FireLock do sterowania strefą w zastosowaniach komercyjnych (seria 747M) i module kontrolno-alarmowym. strona Przepustnica FireLock o nadzorowanym położeniu otwartym (Serie 705) 28 Przepustnica FireLock wysokociśnieniowa o nadzorowanym położeniu otwartym (Serie 765) 28 Przepustnica FireLock o nadzorowanym położeniu zamkniętym (Serie 707C) 28 Przepustnica FireLock wysokociśnieniowa o nadzorowanym położeniu zamkniętym (Serie 766) 29 Zawór zwrotny FireLock (Serie 717) 29 Wysokociśnieniowy zawór zwrotny FireLock (Serie 717H) 29 Zawór zwrotny kolumny wodnej FireLock (Serie 717R) 30 Zawór zwrotny kolumny wodnej FireLock (Serie 717HR) 30 zasuwowe FireLock OS&Y (Serie 771H/771F) 30 zasuwowe FireLock NRS (Serie 772H/772F) 31 Akcesoria strona Zawór kulowy FireLock (Serie 728) 31 Zawór kulowy FireLock (Serie 722) 31 Moduł sterowania zespołu kolumny wodnej strefy mieszkalnej FireLock (Serie 247) 32 Moduł sterowania zespołu kolumny wodnej strefy mieszkalnej FireLock (Serie 747M) 32 strona Naścienne urządzenie wskazujące FireLock (Serie 773) 33 Pionowe urządzenie wskazujące FireLock (Serie 774) 33 Moduł kontrolno-alarmowy TestMaster II (Serie 720) 33 Miernik testowy pompy pożarniczej (Serie 735) 34 Trójnik FireLock z filtrem siatkowym Vic-Strainer (Serie 732H) G-105-POL REV H

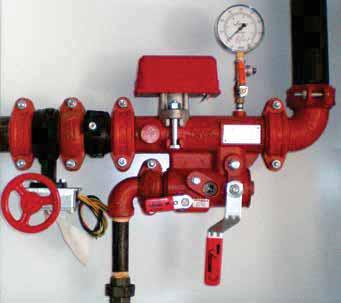

34 Przepustnica FireLock o nadzorowanym położeniu otwartym SERIE 705 Pobierz publikację 10.81, aby uzyskać Odporna na warunki pogodowe obudowa siłownika zatwierdzona do stosowania na zewnątrz i w pomieszczeniach Korpus wykonany z żeliwa sferoidalnego i tarcza z gniazdem pokrytym kauczukiem EPDM Rozmiary od 2" " DN50 DN300 Ciśnienia do 300 psi 2068 kpa 21 barów Przepustnica FireLock wysokociśnieniowa o nadzorowanym położeniu otwartym SERIE 765 Pobierz publikację 10.80, aby uzyskać Odporna na warunki pogodowe obudowa siłownika zatwierdzona do stosowania na zewnątrz i w pomieszczeniach Korpus wykonany z żeliwa sferoidalnego i tarcza z gniazdem pokrytym kauczukiem nitrylowym Rozmiary od 2" " DN50 DN300 Ciśnienia do 365 psi 2517 kpa 25 barów Przepustnica FireLock o nadzorowanym położeniu zamkniętym SERIA 707C Pobierz publikację 10.75, aby uzyskać rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne Przeznaczona do nadzorowania w położeniu zamkniętym podczas normalnych warunków pracy Korpus wykonany z żeliwa sferoidalnego i tarcza z gniazdem pokrytym kauczukiem EPDM Rozmiary od 2" 8" DN50 DN200 Ciśnienia do 300 psi 2068 kpa 21 barów victaulic.com 28 G-105-POL REV H rur Indeks

35 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Przepustnica FireLock wysokociśnieniowa o nadzorowanym położeniu zamkniętym SERIE 766 Pobierz publikację 10.83, aby uzyskać Przeznaczona do nadzorowania w położeniu zamkniętym podczas normalnych warunków pracy Korpus wykonany z żeliwa sferoidalnego i tarcza z gniazdem pokrytym kauczukiem nitrylowym Rozmiary od 2" " DN50 DN300 Ciśnienia do 365 psi 2517 kpa 25 barów Zawór zwrotny FireLock SERIE 717 Pobierz publikację 10.08, aby uzyskać Wyposażony w tarczę całkowicie otoczoną elastomerem oraz gniazdo niklowane bezprądowo Rozmiary od 2 ½ " 73,0 mm DN300 Ciśnienia do 365 psi 2517 kpa 25 barów Wysokociśnieniowy zawór zwrotny FireLock SERIA 717H Pobierz publikację 10.08, aby uzyskać Wyposażony w tarczę ze stali nierdzewnej z uszczelką O-ring, zamontowaną na niklowanym bezprądowo czole końcówki Rozmiary od 2" 3" DN50 DN80 Ciśnienia do 365 psi 2517 kpa 25 barów 29 G-105-POL REV H

36 Zawór zwrotny kolumny wodnej FireLock SERIA 717R Pobierz publikację 10.09, aby uzyskać Wyposażony w tarczę całkowicie otoczoną elastomerem oraz gniazdo niklowane bezprądowo Zawiera korki do pomiaru ciśnienia, podczas zamawiania należy określić zespół zaworu kolumny wodnej Rozmiary od 4" 8" DN100 DN200 Ciśnienia do 365 psi 2517 kpa 25 barów Wysokociśnieniowy zawór zwrotny kolumny wodnej FireLock SERIA 717HR Pobierz publikację 10.09, aby uzyskać Wyposażony w tarczę ze stali nierdzewnej z uszczelką O-ring, zamontowaną na niklowanym bezprądowo czole końcówki Zawiera korki do pomiaru ciśnienia, podczas zamawiania należy określić zespół zaworu kolumny wodnej Rozmiary od 2 3" DN50 DN80 Ciśnienia do 365 psi 2517 kpa 25 barów rurowe FireLock IGS Otwory cięte zasuwowe FireLock OS&Y SERIE 771H i 771F Pobierz publikację 10.92, aby uzyskać Dostępne jako rowek rowek lub rowek kołnierz* Znajduje zastosowanie, gdy wymagane jest wymuszone odcięcie w przewodzie pożarowym oraz szybkie wskazanie położenia otwartego/zamkniętego Rozmiary od 2 ½" " 73,00 mm DN300 Ciśnienia do 250 psi 1724 kpa 17 barów * Kołnierz dostępny tylko wg ANSI victaulic.com 30 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

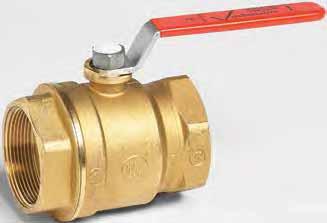

37 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur zasuwowe FireLock NRS SERIE 772H i 772F Pobierz publikację 10.92, aby uzyskać Dostępne jako rowek rowek lub rowek kołnierz* Używane do odcinania dopływu czynnika przy zdalnym sterowaniu Rozmiary od 2 ½" " 73,0 mm DN300 Ciśnienia do 250 psi 1724 kpa 17 barów * Kołnierz dostępny tylko wg ANSI Zawór kulowy FireLock SERIE 728 Pobierz publikację 10.17, aby uzyskać Standardowy port i wyłącznik nadzoru, dostępny z końcami rowkowanymi lub z gwintem wewnętrznym Rozmiary od 1" 2" DN25 DN50 Ciśnienia do 365 psi 2517 kpa 25 barów Zawór kulowy z mosiężnym korpusem gwintowane końce SERIE 722 Pobierz publikację 08.15, aby uzyskać Zawór ze standardowym otworem przelotowym i końcami z gwintem wewnętrznym wykonany z kutego mosiądzu Rozmiary od ¼" 2" DN8 DN50 Ciśnienia do 600 psi 4137 kpa 41 barów 31 G-105-POL REV H

38 Moduł sterowania zespołu kolumny wodnej strefy mieszkalnej FireLock SERIE 247 Pobierz publikację 10.97, aby uzyskać Wyposażony w korpus z zaworem odcinającym, zaworem testowo-spustowym o różnych rozmiarach, wyłącznikiem przepływowym i miernikiem ciśnienia Rozmiary od 1 2" DN25 DN50 Ciśnienia do 365 psi 2517 kpa 25 barów Moduł sterowania zespołu kolumny wodnej strefy komercyjnej FireLock SERIA 747M Pobierz publikację 10.96, aby uzyskać Wyposażony w korpus z zaworem odcinającym, zaworem testowo-spustowym o różnych rozmiarach, wyłącznikiem przepływowym i miernikiem ciśnienia Rozmiary od 1 ¼ 6" DN32 DN150 Ciśnienia do 365 psi 2517 kpa 25 barów rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne victaulic.com 32 G-105-POL REV H rur Indeks

39 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Naścienne urządzenie wskazujące FireLock SERIE 773 Pobierz publikację 10.92, aby uzyskać Do stosowania z zaworami zasuwowymi FireLock NRS, patrz str. 31 Rozmiary od 2 ½" " 73,0 mm DN300 Pionowe urządzenie wskazujące FireLock SERIE 774 Pobierz publikację 10.92, aby uzyskać Do stosowania z zaworami zasuwowymi FireLock NRS, patrz str. 31 Rozmiary od 2 ½" " 73,0 mm DN300 Moduł kontrolno-alarmowy TestMaster II SERIE 720 Pobierz publikację 10.22, aby uzyskać Dostępny z końcami rowkowanymi lub z gwintem wewnętrznym oraz nadciśnieniowym zaworem bezpieczeństwa Rozmiary od 1" 2" DN25 DN50 Ciśnienia do 300 psi 2068 kpa 21 barów 33 G-105-POL REV H

40 Miernik testowy pompy pożarniczej SERIE 735 Pobierz publikację 10.11, aby uzyskać Rozmiary od 2 ½ " 73,0 mm DN300 Ciśnienie znamionowe modelu L do psi 07 kpa bar Ciśnienie znamionowe modelu S do 500 psi 3447 kpa 34 bar Trójnik FireLock z filtrem siatkowym Vic-Strainer SERIA 732H Pobierz publikację 10.68, aby uzyskać Zapewnia mniejszy spadek ciśnienia dzięki prostemu przepływowi Rozmiary od 2" 4" DN50 DN100 Ciśnienia do 365 psi 2517 kpa 25 barów rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne victaulic.com 34 G-105-POL REV H rur Indeks

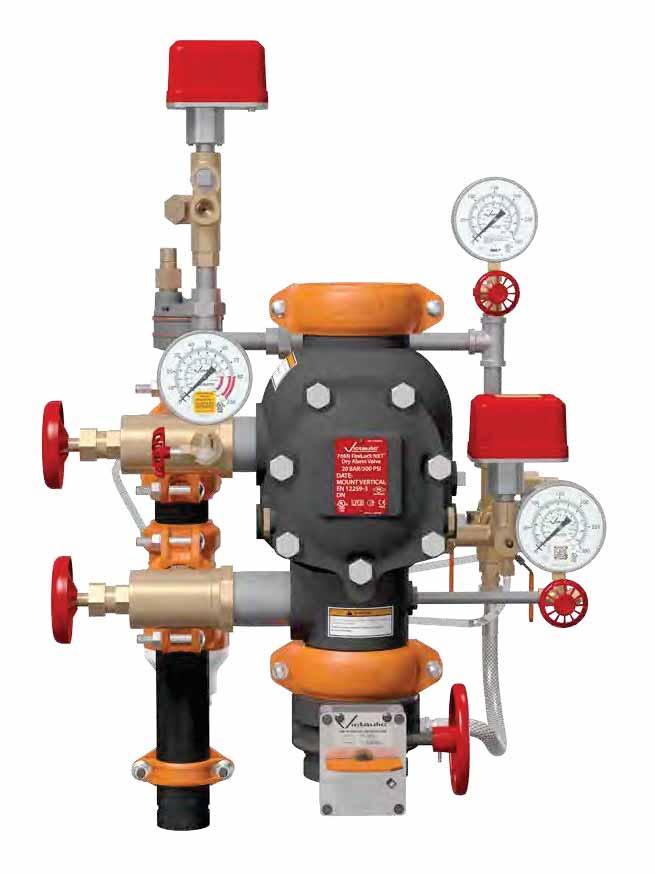

41 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur FireLock NXT to kolejny krok w projektowaniu zaworów i ich działaniu. Charakteryzujące się niższym ciśnieniem roboczym i ultraszybkim czasem wyzwalania dzięki eliminacji ciśnienia różnicowego powietrze-woda urządzenia FireLock NXT zapewniają większą niezawodność i są łatwiejsze w instalacji, serwisowaniu i konserwacji. Ponadto kompaktowy projekt wyposażenia i membrany zmniejsza odległość od środka do tyłu do pełnych 7" 178 mm w porównaniu do innych zaworów. strona Zawór zwrotny do instalacji suchych FireLock NXT (Serie 768N) 37 Zawór zwrotny do instalacji zalewowych FireLock NXT (Serie 769N) 37 Zawór zwrotny do instalacji wstępnie sterowanych FireLock NXT (Serie 769N) 37 Zawór zwrotny do instalacji wstępnie sterowanych z zespołem do j zmiany trybu pracy FireLock NXT (Serie 769N) 38 FireLock Fire-Pac (Serie 745) 38 Zawór zwrotny do instalacji mokrych/suchych FireLock NXT tylko Europa (Serie 764) 39 Alarmowy zawór zwrotny FireLock (Serie 751) 39 Stacja alarmowego zaworu zwrotnego FireLock w wersji europejskiej (Serie 751) 39 Akcesoria strona Zespół sprężarki i wyposażenia do utrzymania ciśnienia powietrza (Serie 7C7) 41 Elektropneumatyczny siłownik z podwójną blokadą sprzężoną (Serie 767) 41 Siłownik wyzwalany niskim ciśnieniem (Serie 776) 41 Podwójny siłownik pneumatyczny (Serie 798) 42 Zawór zwrotny kulowy FireLock (Serie 748) 42 Spust automatyczny FireLock (Serie 749) 42 Panel wyzwalacza ręcznego (Serie 755) 43 Akcelerator FireLock do instalacji suchych (Serie 746-LPA) 43 Komora opóźniająca FireLock (Serie 752) 43 Zespół do utrzymania ciśnienia powietrza FireLock (Serie 757 i 757P) 44 Zestaw spustowy kolumny wodnej (Serie 75D) 44 Dodatkowy zestaw alarmowy (Serie 75B) 44 Turbina alarmowa instalacji mokrej (Serie 760) G-105-POL REV H

42 LEWA STRONA TO POWIETRZE. PRAWA STRONA TO WODA. NIE MA WĄTPLIWOŚCI. POWIETRZE Wytworzyć ciśnienie w instalacji minimum 13 psi 90 kpa 0,9 bar minimum ZAWÓR KULOWY (WODA) Otworzyć zawór kulowy przewodu doprowadzającego ciśnienie. Pozwolić wodzie na przepływanie przez rurę spustu go. rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne victaulic.com ZAWÓR STERUJĄCY Otwierać powoli główny zawór sterujący na doprowadzeniu wody, aż woda zacznie wypływać z otwartego głównego zaworu spustowego na doprowadzeniu wody. Zamknąć główny zawór spustowy na doprowadzeniu wody. Uwaga: Przed rozpoczęciem użytkowania zaworu należy zapoznać się z kompletną instrukcją instalacji. 36 G-105-POL REV H rur Indeks

43 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Zawór pokazany jako kolumna wodna Vic-Quick. Zawór pokazany jako kolumna wodna Vic-Quick. Zawór pokazany jako kolumna wodna Vic-Quick. Zawór zwrotny FireLock NXT SERIE 768N do instalacji suchych Pobierz publikację 31.80, aby uzyskać Do zastosowania w lokalizacjach, w których orurowanie może zamarzać, jak nieogrzewane magazyny, parkingi zewnętrzne lub stadiony Opcje uruchomienia: Siłownik wyzwalany niskim ciśnieniem serii 776 Dostępne bez wyposażenia, ze wstępnie zmontowanym wyposażeniem, jako kolumna wodna Vic -Quick lub w szafie jako produkt FireLock Fire-Pac serii 745 Rozmiary od 1 ½ 8" DN40 DN200 Ciśnienia do 300 psi 2068 kpa 20 barów Zawór zwrotny FireLock NXT SERIE 769N do instalacji zalewowych Pobierz publikację 31.81, aby uzyskać Do zastosowania w lokalizacjach wymagających kurtyn wodnych i szybkiego dostarczania wody, jak przechowywanie łatwopalnych materiałów lub hangary lotnicze Opcje uruchomienia: Siłownik elektromagnetyczny FireLock, siłownik wyzwalany niskim ciśnieniem serii 776 Dostępne bez wyposażenia, ze wstępnie zmontowanym wyposażeniem, jako kolumna wodna Vic-Quick lub w szafie jako produkt FireLock Fire-Pac serii 745 Rozmiary od 1½ 8" DN40 DN200 Ciśnienia do 300 psi 2068 kpa 20 barów Zawór zwrotny FireLock NXT Instalacja wstępnie sterowana SERII 769N Pobierz publikację 31.82, aby uzyskać Do zastosowania w lokalizacjach, w których konieczne są dodatkowe zabezpieczenia przed uruchomieniem instalacji, jak przechowywanie dzieł sztuki, biblioteki lub centra danych Opcje uruchomienia: Siłownik elektromagnetyczny FireLock, siłownik wyzwalany niskim ciśnieniem serii 776, siłownik elektropneumatyczny serii 767, podwójny siłownik pneumatyczny serii 798 Dostępne bez wyposażenia, ze wstępnie zmontowanym wyposażeniem, jako kolumna wodna Vic-Quick lub w szafie jako produkt FireLock Fire-Pac serii 745 Rozmiary od 1 ½ 8" DN40 DN200 Ciśnienia do 300 psi 2068 kpa 20 barów 37 G-105-POL REV H

44 Zespół do j zmiany trybu pracy Dla wyzwalania elektrycznego SERII 769N Pobierz publikację 30.84, aby uzyskać W razie zaniku zasilania AC moduł j zmiany trybu pracy przeskakuje z pozycji zamkniętej do otwartej dzięki szybkiemu impulsowi elektrycznemu Do zastosowania z zaworami wyzwalanymi elektrycznie serii 769N o wymiarach 1 ½ 8" DN40 DN200 Ciśnienia do 300 psi 2068 kpa 20 barów FireLock Fire-Pac SERIE 745 Pobierz publikację 30.23, aby uzyskać Całkowicie zmontowany zawór przeciwpożarowy w szafie odpornej na warunki pogodowe Rozmiary od 1 ½ 8" DN40 DN200 Ciśnienia do 300 psi 2068 kpa 20 barów rurowe FireLock IGS Otwory cięte Rozwiązania na zamówienie Dzięki dostępnym opcjom każdy system Fire-Pac System jest unikalny. Zabezpieczenie przed wpływem warunków atmosferycznych wg NEMA 4 Połączenie rurowe i spust można wykonać u dołu szafy, z lewej lub z prawej strony Komponenty izolacyjne i grzewcze dostępne dla minimalnej temperatury otoczenia 20 F -6 C Sprężarka i zestaw do napełniania azotem opcjonalnie Panel adresowalny, który może komunikować się z innymi inteligentnymi urządzeniami Specjalne kolory szafy victaulic.com 38 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

45 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Zawór zwrotny do instalacji mokrych/suchych FireLock NXT tylko Europa SERIE 764 Pobierz publikację 30.83, aby uzyskać Dostępne bez wyposażenia, ze wstępnie zmontowanym wyposażeniem lub jako kolumna wodna Vic -Quick Rozmiary od 1 ½ 8" DN40 DN200 Ciśnienia do 300 psi 2068 kpa 20 barów Alarmowy zawór zwrotny FireLock SERIE 751 Pobierz publikację 30.01, aby uzyskać Zapobiega wstecznemu przepływowi wody z instalacji do zasilania Rozmiary od 1 ½ 8" DN40 DN200 Ciśnienia do 300 psi 2068 kpa 21 barów Stacja alarmowego zaworu zwrotnego FireLock w wersji europejskiej SERIE 751 Pobierz publikację 30.01, aby uzyskać Zapobiega wstecznemu przepływowi wody z instalacji do zasilania Zespół do utrzymania ciśnienia powietrza obejmuje przełącznik ciśnienia i zawór sterujący Rozmiary od 1 ½ 8" DN40 DN200 Ciśnienia do 300 psi 2068 kpa 21 barów 39 G-105-POL REV H

46 Tabela kompatybilnych akcesoriów STANDARDOWA Zespół sprężarki serii 7C7 Elektropneumatyczny siłownik serii 767 Siłownik wyzwalany niskim ciśnieniem serii 776 Podwójny siłownik pneumatyczny serii 798 Zespół łzawnika kulowego serii 729 Zawór zwrotny kulowy serii 748 Automatyczny spust serii 749 Ręczny ostrzegacz pożarowy serii 755 OPCJA Akcelerator serii 746 do instalacji suchych Akcelerator serii 746-LPA do instalacji suchych Komora opóźniająca FireLock z serii 752 Zespół do utrzymania ciśnienia powietrza serii 757/757P Zestaw spustowy kolumny wodnej serii 75-D Dodatkowy zestaw alarmowy serii 75-B Turbina alarmowa instalacji mokrej serii 760 Zestaw połączeniowy spustu Zespół wyposażenia do j zmiany trybu pracy ELEKTRYCZNE Alarmowe czujniki ciśnieniowe Wyłączniki nadzoru Seria 768N do instalacji suchych Seria 769N do instalacji zalewowych Seria 769N do instalacji wstępnie sterowanych Seria 764 do instalacji mokrych/suchych Seria 751 alarmowa Seria 751 europejska Stacja alarmowego zaworu zwrotnego victaulic.com 40 G-105-POL REV H rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne rur Indeks

47 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Zespół sprężarki i wyposażenia do utrzymania ciśnienia powietrza SERIE 7C7 Pobierz publikację 30.22, aby uzyskać Sprężarka zamontowana na kolumnie wodnej, urządzenie do utrzymania poziomu ciśnienia powietrza serii 757P oraz przewody elastyczne instalacji Elektropneumatyczny siłownik z podwójną blokadą sprzężoną SERIE 767 Pobierz publikację 30.62, aby uzyskać Zaprojektowany do pojedynczego punktu dostępu dla zdarzeń pneumatycznych, bez względu na ciśnienie wody zasilającej i wbudowany siłownik elektryczny Wykorzystuje łączniki ½" 15 mm NPT, okablowane dla 24 V DC Ciśnienia do 300 psi 2068 kpa 21 barów Siłownik wyzwalany niskim ciśnieniem SERIE 776 Pobierz publikację 30.65, aby uzyskać Zaprojektowany do pojedynczego punktu dostępu dla zdarzeń pneumatycznych, bez względu na ciśnienie wody zasilającej Standardowo z zaworami serii 768N do instalacji suchych, serii 769N do instalacji zalewowych i wstępnie sterowanymi serii 769N FireLock NXT Ciśnienia do 300 psi 2068 kpa 21 barów 41 G-105-POL REV H

48 Podwójny siłownik pneumatyczny SERIE 798 Pobierz publikację 30.61, aby uzyskać Zaprojektowany do uruchamiania pilota i instalacji tryskaczowej o ciśnieniu 7 psi 48 kpa 0,5 bara Ciśnienia do 300 psi 2068 kpa 21 barów Zawór zwrotny kulowy FireLock SERIE 748 Pobierz publikację 30.44, aby uzyskać Pozostaje całkowicie otwarty, umożliwiając swobodny przepływ powietrza do momentu aktywacji zaworu go tryskacza; wtedy przepływ wody przez instalację tryskaczową zamyka zawór kulowy, zapobiegając zalaniu doprowadzenia powietrza Ciśnienia do 300 psi 2068 kpa 21 barów rurowe FireLock IGS Otwory cięte Spust automatyczny FireLock SERIE 749 Pobierz publikację 30.43, aby uzyskać Spust z przewodu doprowadzającego ciśnienie do membrany zapobiegający zwiększeniu ciśnienia membrany Po zwolnieniu musi być zresetowany ręcznie Ciśnienia do 300 psi 2068 kpa 21 barów victaulic.com 42 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

49 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Panel wyzwalacza ręcznego SERIE 755 Pobierz publikację 30.41, aby uzyskać Działa jak ręczne urządzenie wyzwalające Zawiera specjalny zawór kulowy obracany o jedną czwartą obrotu, zamontowany w malowanej stalowej skrzynce Ciśnienia do 300 psi 2068 kpa 21 barów Akcelerator FireLock do instalacji suchych SERIE 746-LPA Pobierz publikację 30.64, aby uzyskać Do zaworów wstępnie sterowanych serii 768N i 769N w celu przyspieszenia czasu reakcji i/lub dostosowania do większych instalacji Zakresy ciśnienia powietrza instalacji od 13 psi 90 kpa 0,9 bara do 18 psi 4 kpa 1,2 bara Ciśnienia do 300 psi 2068 kpa 21 barów Komora opóźniająca FireLock SERIE 752 Pobierz publikację 30.31, aby uzyskać Zmniejsza możliwość wystąpienia fałszywych alarmów z powodu wzrostów ciśnienia wody zasilającej Przeznaczona do stosowania z alarmowymi zaworami zwrotnymi Victaulic serii 751 Ciśnienia do 300 psi 2068 kpa 21 barów 43 G-105-POL REV H

50 Zespół do utrzymania ciśnienia powietrza FireLock SERIE 757 i 757P Pobierz publikacje i z kompletnymi informacjami Dzięki wbudowanemu regulatorowi zmniejsza wysokie ciśnienie powietrza zasilającego zgodnie z ciśnieniem wody zasilającej Seria 757P jest wyposażona w przełącznik ciśnieniowy do stosowania z niewielkimi sprężarkami niewyposażonymi w przełączniki regulacji ciśnienia Zestaw spustowy kolumny wodnej SERIE 75D Pobierz publikację 30.34, aby uzyskać Automatyczny spust wody pozostałej w kolumnie powyżej klapy Nie jest wymagana konserwacja ani resetowanie przez operatora Ciśnienia do psi 07 kpa barów rurowe FireLock IGS Otwory cięte Dodatkowy zestaw alarmowy SERIE 75B Pobierz publikację 30.33, aby uzyskać Zapewnia utrzymanie alarmu mechanicznego, nawet jeśli klapa się zamknie i woda znajdzie się powyżej niej w instalacji Ciśnienia do 300 psi 2068 kpa 21 barów victaulic.com 44 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

51 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Turbina alarmowa instalacji mokrej SERIE 760 Pobierz publikację 30.32, aby uzyskać Urządzenie mechaniczne napędzane wodą sygnalizujące przepływ wody w j instalacji tryskaczowej Grubość ścianki 2 13" mm Czasza dzwonka standardowo jest pomalowana czerwoną farbą 45 G-105-POL REV H

52 rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne victaulic.com 46 G-105-POL REV H rur Indeks

53 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Dzięki wyłącznej współpracy partnerskiej z firmą Bermad, Victaulic oferuje obecnie innowacyjne rozwiązania w zakresie sterowania i zarządzania instalacjami przeciwpożarowymi, w szczególności w dziedzinie doprowadzania wody oraz kontroli ciśnienia. Projektowanie instalacji przeciwpożarowych przeznaczonych dla budynków o wysokim zużyciu obejmuje różnorodne problemy, które mogą obecnie zostać rozwiązane dzięki wykorzystaniu produktów i umiejętności technicznych firmy Bermad w połączeniu z rozległą wiedzą dotyczącą instalacji oraz wsparciem ze strony Victaulic. Aby uzyskać informacje o dostępności regionalnej, prosimy o kontakt z Victaulic Zawór sterujący kontroli poziomu strona Modulacyjny poziomy zawór sterujący kontroli poziomu (Serie ) 48 Elektroniczny podwójny zawór sterujący kontroli poziomu (Serie ) 48 Elektroniczny, pionowy podwójny zawór sterujący kontroli poziomu (Serie ) 48 Modulacyjny pilot zawór sterujący kontroli poziomu (Serie ) 49 Trójścieżkowy pilot zawór sterujący kontroli poziomu (Serie ) 49 Zawór kontroli ciśnienia strona Zawór sterujący redukcji ciśnienia (Serie T) 49 Zawór sterujący redukcji ciśnienia (Serie 867-7UL) 50 Zawór sterujący redukcji ciśnienia (Serie ) 50 Zawór sterujący opróżniania ciśnienia (Serie T) 50 Zawór sterujący opróżniania ciśnienia (Serie 867-7UF) 51 Zawór sterujący opróżniania ciśnienia z elektrycznym układem pomijania (Serie ) 51 Zawór sterujący opróżniania ciśnienia (Serie 867-4UF) 51 Zawór sterujący opróżniania ciśnienia z elektrycznym układem pomijania (Serie ) G-105-POL REV H

54 Modulacyjny poziomy zawór sterujący kontroli poziomu SERIE Pobierz publikację 30.94, aby uzyskać Sterowany hydraulicznie zawór membranowy, zapewniający kontrolę napełniania zbiornika dla utrzymania stałego poziomu wody niezależnie od zmian zapotrzebowania Korpus zaworu kulistego Rozmiary od 1 ½ " DN40 DN300 Ciśnienia do 250 psi 1724 kpa 17 barów Elektroniczny podwójny zawór sterujący kontroli poziomu SERIE Pobierz publikację 30.94, aby uzyskać Sterowany hydraulicznie zawór membranowy, zapewniający kontrolę napełniania zbiornika w reakcji na sygnały przesyłane z przełącznika elektrycznego Korpus zaworu kulistego Rozmiary od 1 ½ " DN40 DN300 Ciśnienia do 250 psi 1724 kpa 17 barów rurowe FireLock IGS Otwory cięte Elektroniczny, pionowy podwójny zawór sterujący kontroli poziomu SERIE Pobierz publikację 30.94, aby uzyskać Sterowany hydraulicznie zawór membranowy, zapewniający kontrolę napełniania zbiornika w reakcji na sygnały przesyłane z hydraulicznego układu sterowania Korpus zaworu kulistego Rozmiary od 1 ½ " DN40 DN300 Ciśnienia do 250 psi 1724 kpa 17 barów victaulic.com 48 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

55 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Modulacyjny pilot zawór sterujący kontroli poziomu SERIE Pobierz publikację 30.94, aby uzyskać Sterowany hydraulicznie, membranowy zawór wyłączający napełnianie po osiągnięciu ustawionego poziomu i włączający je na podstawie czujnika pilota wysokości w zaworze głównym Korpus zaworu kulistego Rozmiary od 1 ½ " DN40 DN300 Ciśnienia do 250 psi 1724 kpa 17 barów Trójścieżkowy pilot zawór sterujący kontroli poziomu SERIE Pobierz publikację 30.94, aby uzyskać Sterowany hydraulicznie, membranowy zawór wyłączający napełnianie po osiągnięciu ustawionego poziomu i włączający je na podstawie czujnika trójścieżkowego pilota wysokości w zaworze głównym Korpus zaworu kulistego Rozmiary od 1 ½ " DN40 DN300 Ciśnienia do 250 psi 1724 kpa 17 barów Zawór sterujący redukcji ciśnienia SERIE T Pobierz publikację 30.93, aby uzyskać Stabilność przy niskim przepływu dzięki zastosowaniu akcesorium zapobiegającego kawitacji Kompletna obsługa i wzmocniona membrana Brak przeszkód w strumieniu przepływu Korpus zaworu kulistego w kształcie litery Y Rozmiary od 1 ½ 10" DN40 DN250 Ciśnienia do 365 psi 2517 kpa 25 barów 49 G-105-POL REV H

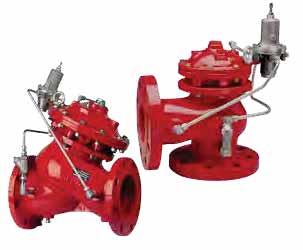

56 Zawór sterujący redukcji ciśnienia SERIE 867-7UL Pobierz publikację 30.93, aby uzyskać Podwójny siłownik komory zapewnia szybką reakcję na zmieniające się warunki w instalacji Innowacyjny projekt siłownika zapewnia przedłużenie jego trwałości Korpus zaworu kulistego w kształcie litery Y Rozmiary od 1 ½ 16" DN40 DN400 Ciśnienia do 350 psi 2413 kpa 24 barów Zawór sterujący redukcji ciśnienia SERIE Pobierz publikację 30.93, aby uzyskać Firmowa, wzmocniona membrana z materiału elastomerowego Obsługa inline zapewniająca wyeliminowanie konieczności prowadzenia prac serwisowych Korpus zaworu kulistego Rozmiary od 1 ½ " DN40 DN300 Ciśnienia do psi 07 kpa barów rurowe FireLock IGS Otwory cięte Zawór sterujący opróżniania ciśnienia SERIE T Pobierz publikację 30.93, aby uzyskać Stabilność przy niskim przepływu dzięki zastosowaniu akcesorium zapobiegającego kawitacji Kompletna obsługa i wzmocniona membrana Brak przeszkód w strumieniu przepływu Korpus zaworu kulistego w kształcie litery Y Rozmiary od 1 ½ 10" DN40 DN250 Ciśnienia do 365 psi 2517 kpa 25 barów victaulic.com 50 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

57 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Zawór sterujący opróżniania ciśnienia SERIE 867-7UF Pobierz publikację 30.93, aby uzyskać Podwójny siłownik komory zapewnia szybką reakcję na zmieniające się warunki w instalacji Innowacyjny projekt siłownika zapewnia przedłużenie jego trwałości Korpus zaworu kulistego w kształcie litery Y Rozmiary od 1 ½ 16" DN40 DN400 Ciśnienia do 350 psi 2413 kpa 24 barów Zawór sterujący opróżniania ciśnienia z elektrycznym układem pomijania SERIE Pobierz publikację 30.93, aby uzyskać wyczerpujące informacje Podwójny siłownik komory zapewnia szybką reakcję na zmieniające się warunki w instalacji Innowacyjny projekt siłownika zapewnia przedłużenie jego trwałości Korpus zaworu kulistego w kształcie litery Y Rozmiary od 1 ½ 16" DN40 DN400 Ciśnienia do 350 psi 2413 kpa 24 barów Zawór sterujący opróżniania ciśnienia SERIE 867-4UF Pobierz publikację 30.93, aby uzyskać Firmowa, wzmocniona membrana z materiału elastomerowego Obsługa inline zapewniająca wyeliminowanie konieczności prowadzenia prac serwisowych Korpus zaworu kulistego Rozmiary od 1 ½ " DN40 DN300 Ciśnienia do psi 07 kpa barów 51 G-105-POL REV H

58 Zawór sterujący opróżniania ciśnienia z elektrycznym układem pomijania SERIE Pobierz publikację 30.93, aby uzyskać Firmowa, wzmocniona membrana z materiału elastomerowego Obsługa inline zapewniająca wyeliminowanie konieczności prowadzenia prac serwisowych Korpus zaworu kulistego Rozmiary od 1 ½ " DN40 DN300 Ciśnienia do psi 07 kpa barów rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne victaulic.com 52 G-105-POL REV H rur Indeks

59 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Victaulic FireLock zostały zaprojektowane do różnorodnych zastosowań i są dostępne w różnych rodzajach wykończeń i dla różnych zakresów temperatur, wymogów estetycznych i wydajnościowych. Firma Victaulic oferuje kompletną linię akcesoriów, osłon, ekranów, tarcz, rozet, rozszerzeń i pokryw wszystko po to, aby podczas realizacji projektu umożliwić zaopatrzenie się we wszystkie te akcesoria u jednego dostawcy. Kategoria strona Standardowe komercyjne Rozszerzona powierzchnia Przechowywanie Mieszkania 61 Zastosowania specjalne 62 Instalacja sucha Dysze 65 Klucze 66 Akcesoria 66 Victaulic FireLock Łatwy i bezpieczny montaż Klucze płaskie oraz klucze do tryskaczy wpuszczanych są przeznaczone specjalnie do montażu tryskaczy firmy Victaulic. Innowacyjny projekt Nowe modele tryskaczy zapewniają rozszerzoną powierzchnię spryskiwania dzięki estetycznym płaskim pokrywom. Zastrzeżone powłoki VC-250 to opcjonalna, odporna na korozję powłoka opracowana przez Victaulic w celu zwiększenia ochrony tryskaczy FireLock przed zmianami wizualnymi i fizycznymi, jak narażenie na warunki pogodowe lub chemiczne. Po nałożeniu wielowarstwowa powłoka na bazie niklu całkowicie pokrywa każdy tryskacz FireLock, zapewniając odporność na korozję przy zachowaniu ich funkcjonalności. 53 G-105-POL REV H

60 Tabela zakresów temperatur Oznaczenie części Victaulic Temperatura F C Tryskacz Temperatura Klasyfikacja Kolor ampułki Kolor łącznika topliwego Temp. znamionowa Ocena Maks. dopusz. temp. zewn A C D E F G J K Zwykły Zwykły Zwykły Pośredni Pośredni Pośredni Wysoki Bardzo wysoki 3 Pomarańczowy Czerwony Żółty Zielony Niebieski Fioletowy Czarny z białymi kropkami/białymi ramionami Czarny z niebieskimi kropkami/ niebieskimi ramionami M Otwarty Otwarty Otwarty N F 59 C na LPCB Zwykły 2 Osłona do zakrytego tryskacza standardowego lub szybkiego reagowania F 79 C lub 200 F 93 C 3 Tylko modele standardowego reagowania. Ważne informacje: Wszystkie ampułki mają temperatury znamionowe od -67 F -55 C do wartości podanych w tabeli. Nie wszystkie temperatury są dopuszczalne dla tryskaczy każdego rodzaju. Aby uzyskać dodatkowe informacje, patrz publikacje dotyczące konkretnych produktów. Czarny rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne victaulic.com 54 G-105-POL REV H rur Indeks

61 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Standardowe komercyjne Model/ SIN V2401 V2403 V2701 V2703 V2705 V2707 V2709 V2725 V2727 V2753 V3401 V3405 V3409 V3423 V3801 V3807 Współczynnik K Imp. SI 4.2 6, , , , , , , , , , , , , , , ,1 Rodzaj Reakcja NZ Stojące SR NZ Wiszący SR NZ Stojące SR Wszystkie Stojące SR NZ Wiszący SR Wszystkie Wiszący SR LH, OH Zagrożenia Horyzontalne naścienne SR OH Klasyczne SR Wszystkie Europejskie wiszące Wszystkie Klasyczne SR SR Wszystkie Stojące SR Wszystkie Wiszący SR LH, OH Wszystkie LH, OH LH, OH Horyzontalne naścienne Europejskie wiszące Zakryte wiszące Zakryte wiszące SR SR SR SR Standardowe reagowanie Rozmiar gwintu cale (NPT) mm ½ 15 ½ 15 ½ 15 ½ 15 ½ 15 ½ 15 ½ 15 ½ 15 ¾ 20 ¾ 20 ¾ 20 ¾ 20 ½ 15 ½ 15 Temperatura znamionowa F C (patrz poniżej) 135, 155,, 200, , 155,, 200, , 155,, 200, 286, , 155,, 200, 286, , 155,, 200, 286, , 155,, 200, 286, , 155,, 200, 286, , 155,, 200, 286, , 155,, 200, 286, , 155,, 200, 286, , 155,, 200, 286, , 155,, 200, 286, , 155,, 200, 286, , 155,, 200, 286, , 155,, , 155,, 200 Świadectwa/ aprobaty Wykończenie tryskacza Ciśnienie maks. PSI Bar Rodzaj zagrożenia Rodzaj reakcji Temperatury znamionowe Wykończenia tryskaczy Niewielkie zagrożenie NZ Standardowe reagowanie SR 135 F 57 C Zwykłe mosiężne B Zagrożenie normalne OH Szybkie reagowanie QR 155 F 68 C Chromowane CH LH, OH, dodatkowe i magazynowe Wszystkie Szybkie reagowanie FR 162 F 72 C Malowane na biało WH Mieszkania Mie Otwarty Otwarty 165 F 73 C Malowane na czarno BL Zastosowania specjalne Spec F 79 C Na zamówienie C 200 F 93 C VC-250 VC F 100 C 286 F 141 C 360 F 182 C culus culus culus, FM culus, FM, VdS, LPCB, CE, CCCF culus culus, FM, LPCB, GOST culus, FM, LPCB, CE, CCCF culus, VdS, LPCB, CE culus, VdS, LPCB, CE culus culus, FM, VdS, LPCB, CE culus, FM culus VdS, LPCB, CE culus, LPCB, CE, CCCF culus Uwaga: Aprobaty/wykazy dla tryskaczy mogą być inne dla poszczególnych modeli, temperatur i wykończenia. Informacje na temat przepisów prawnych można znaleźć w publikacjach dotyczących produktów. B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, N, VC-250 B, CH, WH, VC-250 B, VC-250 B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, B, CH, WH, BL, C B, CH, WH, BL, C Klucz Publikacja V27, V V27, V V27, V V27, V V27, V V27, V V27, V V27, V V27, V V27, V V V V V V38-4, V38-5 V38-4, V G-105-POL REV H

62 Standardowe komercyjne Uwaga: Aprobaty/wykazy dla tryskaczy mogą być inne dla poszczególnych modeli, temperatur i wykończenia. Informacje na temat przepisów prawnych można znaleźć w publikacjach dotyczących produktów. Szybkie reagowanie Model/ SIN V2402 V2404 V2702 V2704 V2706 Współczynnik K Imp. SI 4.2 6, , , , ,0 Rodzaj Zagrożenia Reakcja NZ Stojące QR NZ Wiszący QR NZ Stojące QR Wszystkie Stojące QR NZ Wiszący QR Rozmiar gwintu cale (NPT) mm ½ 15 ½ 15 ½ 15 Temperatury znamionowe F C 135, 155,, 200, , 155,, 200, , 155,, 200, , 155,, 200, , 155,, 200, 286 Świadectwa/ aprobaty culus culus culus, FM culus, FM, VdS, LPCB, CE, CCCF culus Wykończenie tryskacza B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, Ciśnienie maks. PSI Bar Klucz Publikacja V27, V V27, V V27, V V27, V V27, V rurowe FireLock IGS Otwory cięte V2708 V2710 V2726 V2728 V2754 V , , , , , ,5 Wszystkie Wiszący QR LH, OH Horyzontalne naścienne QR OH Klasyczne QR Wszystkie Europejskie wiszące Wszystkie Klasyczne QR QR Wszystkie Stojące QR ½ 15 ½ 15 ½ 15 ½ 15 ½ 15 ¾ , 155,, 200, , 155,, 200, 286, 135, 155,, 200, , 155,, 200, , 155,, 200, 286, , 155,, 200, 286 culus, FM, CCCF culus, FM, LPCB, CE, CCCF culus, VdS, LPCB, CE culus, VdS, LPCB, CE culus culus, FM, VdS, LPCB, CE, CCCF B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, VC-250 B, CH, WH, VC-250 B, VC-250 B, CH, WH, BL, V27, V V27, V V27, V V27, V V27, V V V3406 V3410 V3424 V3802 V , , , , ,1 Wszystkie Wpuszczane wiszące LH, OH Wszystkie LH, OH LH, OH Horyzontalne naścienne Europejskie wiszące Zakryte wiszące Zakryte wiszące QR QR QR QR QR ¾ 20 ¾ 20 ¾ 20 ½ 15 ½ , 155,, , 155,, 200, , 155,, 200, , 155,, , 155,, 200 culus, FM, CCCF culus VdS, LPCB, CE culus, FM, LPCB, CE, CCCF culus B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, B, CH, WH, BL, C B, CH, WH, BL, C V V V Rodzaj zagrożenia Rodzaj reakcji Temperatury znamionowe Wykończenia tryskaczy Niewielkie zagrożenie NZ Standardowe reagowanie SR 135 F 57 C Zwykłe mosiężne B Zagrożenie normalne OH Szybkie reagowanie QR 155 F 68 C Chromowane CH LH, OH, dodatkowe i magazynowe Wszystkie Szybkie reagowanie FR 162 F 72 C Malowane na biało WH Mieszkania Mie Otwarty Otwarty 165 F 73 C Malowane na czarno BL Zastosowania specjalne Spec F 79 C Na zamówienie C 200 F 93 C VC-250 VC F 100 C 286 F 141 C 360 F 182 C victaulic.com 56 G-105-POL REV H V38-4, V38-5 V38-4, V Victaulic Systemy Vortex specjalne rur Indeks

63 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Rozszerzona powierzchnia Model/ SIN V3411 V3413 V3415 V3421 V3425 Współczynnik K Imp. SI , , , , ,2 Rodzaj Reakcja NZ Wiszący SR NZ Wiszący SR NZ Zagrożenia Horyzontalne naścienne SR OH Wiszący SR OH Stojące SR Standardowe reagowanie Rozmiar gwintu cale (NPT) mm ¾ 20 ¾ 20 ¾ 20 ¾ 20 ¾ 20 Temperatury znamionowe F C 135, 155,, , 155,, , 155,, ,, 200, ,, 200, 286 Świadectwa/ aprobaty culus, FM culus, FM culus, FM culus culus Uwaga: Aprobaty/wykazy dla tryskaczy mogą być inne dla poszczególnych modeli, temperatur i wykończenia. Informacje na temat przepisów prawnych można znaleźć w publikacjach dotyczących produktów. Wykończenie tryskacza B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, Ciśnienie maks. PSI Bar Klucz Publikacja V V V V V Rodzaj zagrożenia Rodzaj reakcji Temperatury znamionowe Wykończenia tryskaczy Niewielkie zagrożenie NZ Standardowe reagowanie SR 135 F 57 C Zwykłe mosiężne B Zagrożenie normalne OH Szybkie reagowanie QR 155 F 68 C Chromowane CH LH, OH, dodatkowe i magazynowe Wszystkie Szybkie reagowanie FR 162 F 72 C Malowane na biało WH Mieszkania Mie Otwarty Otwarty 165 F 73 C Malowane na czarno BL Zastosowania specjalne Spec F 79 C Na zamówienie C 200 F 93 C VC-250 VC F 100 C 286 F 141 C 360 F 182 C 57 G-105-POL REV H

64 Rozszerzona powierzchnia Uwaga: Aprobaty/wykazy dla tryskaczy mogą być inne dla poszczególnych modeli, temperatur i wykończenia. Informacje na temat przepisów prawnych można znaleźć w publikacjach dotyczących produktów. Szybkie reagowanie Model/ SIN V3102 V3104 V34 V3414 V3416 V3428 Współczynnik K Imp. SI , , , , , ,5 Rodzaj NZ NZ Zakryte wiszące Zakryte wiszące Reakcja QR QR NZ Wiszący QR NZ Wiszący QR NZ Zagrożenia Horyzontalne naścienne QR NZ Wiszący QR Rozmiar gwintu Cale (NPT) mm ¾ 20 ¾ 20 ¾ 20 ¾ 20 ¾ 20 ¾ 20 Temperatury znamionowe F C Świadectwa/ aprobaty 135 culus 135 culus 135, 155,, , 155,, , 155,, , 155,, 200 culus, FM culus, FM culus, FM culus Wykończenie tryskacza B, CH, WH, BL, C B, CH, WH, BL, C B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, Ciśnienie maks. PSI Bar Klucz Publikacja V31, V V31, V V V V V rurowe FireLock IGS Otwory cięte Rodzaj zagrożenia Rodzaj reakcji Temperatury znamionowe Wykończenia tryskaczy Niewielkie zagrożenie NZ Standardowe reagowanie SR 135 F 57 C Zwykłe mosiężne B Zagrożenie normalne OH Szybkie reagowanie QR 155 F 68 C Chromowane CH LH, OH, dodatkowe i magazynowe Wszystkie Szybkie reagowanie FR 162 F 72 C Malowane na biało WH Mieszkania Mie Otwarty Otwarty 165 F 73 C Malowane na czarno BL Zastosowania specjalne Spec F 79 C Na zamówienie C 200 F 93 C VC-250 VC F 100 C 286 F 141 C 360 F 182 C victaulic.com 58 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

65 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Przechowywanie Model/ SIN V2721 V2723 V3403 V3407 V3417 V3419 V4601 V4603 Model/ SIN V2722 V2724 V3404 V3408 Współczynnik K Imp. SI 5.6 8, , , , , , , ,8 Zagrożenia Współczynnik K Imp. SI 5.6 8, , , ,1 Rodzaj Reakcja Wszystkie Stojące SR Wszystkie Wiszący SR Wszystkie Stojące SR Wszystkie Wiszący SR Wszystkie Stojące SR Wszystkie Wiszący SR Wszystkie Wszystkie Rodzaj CMSA wiszące CMSA stojące Zagrożenia SR SR Reakcja Wszystkie Stojące QR Wszystkie Wiszący QR Wszystkie Stojące QR Wszystkie Wiszący QR Standardowe reagowanie Rozmiar gwintu Cale (NPT) mm ½ 15 ½ 15 ¾ 20 ¾ 20 ¾ 20 ¾ Rozmiar gwintu Cale (NPT) mm ½ 15 ½ 15 ¾ 20 ¾ 20 Temperatury znamionowe F C 135, 155,, 200, , 155,, 200, , 155,, 200, , 155,, 200, , 155,, 200, , 155,, 200, , 2, 286 Świadectwa/ aprobaty culus, FM culus, FM culus, FM, CNBOP culus, FM, CNBOP culus, FM culus, FM culus, FM, CNBOP Wykończenie tryskacza B, VC-250 B, VC-250 B, CH, WH, VC-250 B, CH, WH, VC-250 B, VC-250 B, VC , 2, 286 FM, CNBOP B Szybkie reagowanie Temperatury znamionowe F C 135, 155,, 200, , 155,, 200, , 155,, 200, , 155,, 200, 286 Świadectwa/ aprobaty culus, FM culus, FM culus, FM, CNBOP culus, FM, CNBOP Uwaga: Aprobaty/wykazy dla tryskaczy mogą być inne dla poszczególnych modeli, temperatur i wykończenia. Informacje na temat przepisów prawnych można znaleźć w publikacjach dotyczących produktów. B Wykończenie tryskacza B, VC-250 B, VC-250 B, CH, WH, VC-250 B, CH, WH, VC-250 Ciśnienie maks. PSI Bar Ciśnienie maks. PSI Bar Klucz Publikacja V27, V V27, V V V V V V V Klucz Publikacja V27, V V27, V V V Rodzaj zagrożenia Rodzaj reakcji Temperatury znamionowe Wykończenia tryskaczy Niewielkie zagrożenie NZ Standardowe reagowanie SR 135 F 57 C Zwykłe mosiężne B Zagrożenie normalne OH Szybkie reagowanie QR 155 F 68 C Chromowane CH LH, OH, dodatkowe i magazynowe Wszystkie Szybkie reagowanie FR 162 F 72 C Malowane na biało WH Mieszkania Mie Otwarty Otwarty 165 F 73 C Malowane na czarno BL Zastosowania specjalne Spec F 79 C Na zamówienie C 200 F 93 C VC-250 VC F 100 C 286 F 141 C 360 F 182 C 59 G-105-POL REV H

66 Przechowywanie Uwaga: Aprobaty/wykazy dla tryskaczy mogą być inne dla poszczególnych modeli, temperatur i wykończenia. Informacje na temat przepisów prawnych można znaleźć w publikacjach dotyczących produktów. V ,5 Wszystkie Stojące QR ¾ , 155,, 200, 286 culus, FM B, VC-250 V V3420 V , ,25 Wszystkie Wiszący QR Wszystkie ESFR Wiszące FR ¾ 20 ¾ , 155,, 200, 286 Szybkie reagowanie culus, FM B, VC , 200 culus, FM B V V44/ rurowe FireLock IGS Otwory cięte Rodzaj zagrożenia Rodzaj reakcji Temperatury znamionowe Wykończenia tryskaczy Niewielkie zagrożenie NZ Standardowe reagowanie SR 135 F 57 C Zwykłe mosiężne B Zagrożenie normalne OH Szybkie reagowanie QR 155 F 68 C Chromowane CH LH, OH, dodatkowe i magazynowe Wszystkie Szybkie reagowanie FR 162 F 72 C Malowane na biało WH Mieszkania Mie Otwarty Otwarty 165 F 73 C Malowane na czarno BL Zastosowania specjalne Spec F 79 C Na zamówienie C 200 F 93 C VC-250 VC F 100 C 286 F 141 C 360 F 182 C victaulic.com 60 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

67 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Mieszkania Model/ SIN V2738 V2740 V2742 V2744 V2902 V3426 V3806 Współczynnik K Imp. SI 4.2 6, , , , , , ,1 Rodzaj Mie Zagrożenia Horyzontalne naścienne Reakcja QR Mie Wiszący QR Mie Mie Zakryte wiszące Horyzontalne naścienne QR QR Mie Wiszący QR Mie Wiszący QR Mie Zakryte wiszące QR Rozmiar gwintu Cale (NPT) mm ½ 15 ½ 15 ½ 15 ½ 15 ½ 15 ¾ 20 ½ 15 Szybkie reagowanie Temperatury znamionowe F C Świadectwa/ aprobaty 155, culus 155, culus 155 culus 155, culus 155 culus 155, culus 155 culus Uwaga: Aprobaty/wykazy dla tryskaczy mogą być inne dla poszczególnych modeli, temperatur i wykończenia. Informacje na temat przepisów prawnych można znaleźć w publikacjach dotyczących produktów. Wykończenie tryskacza B, CH, WH, BL, B, CH, WH, CH, WH, BL, B, CH, WH, B, CH, WH, BL, C B, CH, WH, B, CH, WH, BL, C Ciśnienie maks. PSI Bar Klucz Publikacja V27, V V27, V V39, V V27, V V V V Rodzaj zagrożenia Rodzaj reakcji Temperatury znamionowe Wykończenia tryskaczy Niewielkie zagrożenie NZ Standardowe reagowanie SR 135 F 57 C Zwykłe mosiężne B Zagrożenie normalne OH Szybkie reagowanie QR 155 F 68 C Chromowane CH LH, OH, dodatkowe i magazynowe Wszystkie Szybkie reagowanie FR 162 F 72 C Malowane na biało WH Mieszkania Mie Otwarty Otwarty 165 F 73 C Malowane na czarno BL Zastosowania specjalne Spec F 79 C Na zamówienie C 200 F 93 C VC-250 VC F 100 C 286 F 141 C 360 F 182 C 61 G-105-POL REV H

68 Zastosowania specjalne Uwaga: Aprobaty/wykazy dla tryskaczy mogą być inne dla poszczególnych modeli, temperatur i wykończenia. Informacje na temat przepisów prawnych można znaleźć w publikacjach dotyczących produktów. Szybkie reagowanie Model/ SIN V2502 Współczynnik K Imp. SI 4.2 6,1 Rodzaj Zagrożenia Reakcja Spec Stojące QR Rozmiar gwintu Cale (NPT) mm ½ 15 Temperatury znamionowe F C Świadectwa/ aprobaty Wykończenie tryskacza culus B Ciśnienie maks. PSI Bar Klucz Publikacja V rurowe FireLock IGS Otwory cięte Rodzaj zagrożenia Rodzaj reakcji Temperatury znamionowe Wykończenia tryskaczy Niewielkie zagrożenie NZ Standardowe reagowanie SR 135 F 57 C Zwykłe mosiężne B Zagrożenie normalne OH Szybkie reagowanie QR 155 F 68 C Chromowane CH LH, OH, dodatkowe i magazynowe Wszystkie Szybkie reagowanie FR 162 F 72 C Malowane na biało WH Mieszkania Mie Otwarty Otwarty 165 F 73 C Malowane na czarno BL Zastosowania specjalne Spec F 79 C Na zamówienie C 200 F 93 C VC-250 VC F 100 C 286 F 141 C 360 F 182 C victaulic.com 62 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

69 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Instalacja sucha Model/ SIN V3301 V3303 V3505 V3509 V3517 V3601 V3603 V3605 V3607 V3609 V3611 Współczynnik K Imp. SI 5.6 8, , , , , , , , , , ,2 Rodzaj Zagrożenia Reakcja LH, OH LH, OH LH, OH LH, OH LH, OH Zakryte wiszące Zakryte wiszące SR SR SR SR SR Wszystkie Stojące SR Wszystkie Stojące SR Wszystkie Wiszący SR Wszystkie Wiszący SR NZ LH, OH VicFlex typ VS1 Wiszące Typ VS1 horyzontalny naścienny Typ VS1 zakryty naścienny Horyzontalne naścienne Horyzontalne naścienne SR SR Standardowe reagowanie Rozmiar gwintu Cale (NPT) mm Temperatury znamionowe F C Świadectwa/ aprobaty 135, 155, 200 culus 135, 155, 200 culus 135, 155,, 200, , 155,, 200, , 155,, , 155, 200, , 155, 200, , 155, 200, , 155, 200, , 155, 200, , 155, 200, 286 culus culus culus culus, FM culus, FM culus, FM culus, FM culus, FM culus Uwaga: Aprobaty/wykazy dla tryskaczy mogą być inne dla poszczególnych modeli, temperatur i wykończenia. Informacje na temat przepisów prawnych można znaleźć w publikacjach dotyczących produktów. Wykończenie tryskacza B, CH, WH, BL, C B, CH, WH, BL, C WH, VC-250 WH, VC-250 WH, VC-250 B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, Ciśnienie maks. PSI Bar Klucz Publikacja V V V V V V V V instalacji suchych są dostępne w różnych konfiguracjach (w tej samej płaszczyźnie, z obrzeżami, gładkie, pośrednie, przedłużone, wpuszczane). Aby uzyskać dodatkowe informacje, patrz publikacje dla konkretnych produktów. Rodzaj zagrożenia Rodzaj reakcji Temperatury znamionowe Wykończenia tryskaczy Niewielkie zagrożenie NZ Standardowe reagowanie SR 135 F 57 C Zwykłe mosiężne B Zagrożenie normalne OH Szybkie reagowanie QR 155 F 68 C Chromowane CH LH, OH, dodatkowe i magazynowe Wszystkie Szybkie reagowanie FR 162 F 72 C Malowane na biało WH Mieszkania Mie Otwarty Otwarty 165 F 73 C Malowane na czarno BL Zastosowania specjalne Spec F 79 C Na zamówienie C 200 F 93 C VC-250 VC F 100 C 286 F 141 C 360 F 182 C 63 G-105-POL REV H

70 Instalacja sucha Uwaga: Aprobaty/wykazy dla tryskaczy mogą być inne dla poszczególnych modeli, temperatur i wykończenia. Informacje na temat przepisów prawnych można znaleźć w publikacjach dotyczących produktów. Model/ SIN V3302 V3304 V3506 V3510 V3518 V3602 V3604 V3606 V3608 V3610 V36 Współczynnik K Imp. SI 5.6 8, , , , , , , , , , ,2 Rodzaj Zagrożenia Reakcja LH, OH LH, OH LH, OH LH, OH LH, OH Zakryte wiszące Zakryte wiszące QR QR QR QR QR Wszystkie Stojące QR Wszystkie Stojące QR Wszystkie Wiszący QR Wszystkie Wiszący QR NZ LH, OH VicFlex typ VS1 Wiszące Typ VS1 horyzontalny naścienny Typ VS1 zakryty naścienny Horyzontalne naścienne Horyzontalne naścienne QR QR Rozmiar gwintu cale (NPT) mm Szybkie reagowanie Temperatury znamionowe F C Świadectwa/ aprobaty 135, 155, 200 culus 135, 155, 200 culus 135, 155,, 200, , 155,, 200, , 155,, , 155, 200, , 155, 200, , 155, 200, , 155, 200, , 155, 200, , 155, 200, 286 culus culus culus culus, FM culus, FM culus, FM culus, FM culus, FM culus Wykończenie tryskacza B, CH, WH, BL, C B, CH, WH, BL, C WH, VC-250 WH, VC-250 WH, VC-250 B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, B, CH, WH, BL, Ciśnienie maks. PSI Bar Klucz Publikacja V V V V V V V V instalacji suchych są dostępne w różnych konfiguracjach (w tej samej płaszczyźnie, z obrzeżami, gładkie, pośrednie, przedłużone, wpuszczane). Aby uzyskać dodatkowe informacje, patrz publikacje dla konkretnych produktów. rurowe FireLock IGS Otwory cięte Rodzaj zagrożenia Rodzaj reakcji Temperatury znamionowe Wykończenia tryskaczy Niewielkie zagrożenie NZ Standardowe reagowanie SR 135 F 57 C Zwykłe mosiężne B Zagrożenie normalne OH Szybkie reagowanie QR 155 F 68 C Chromowane CH LH, OH, dodatkowe i magazynowe Wszystkie Szybkie reagowanie FR 162 F 72 C Malowane na biało WH Mieszkania Mie Otwarty Otwarty 165 F 73 C Malowane na czarno BL Zastosowania specjalne Spec F 79 C Na zamówienie C 200 F 93 C VC-250 VC F 100 C 286 F 141 C 360 F 182 C victaulic.com 64 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

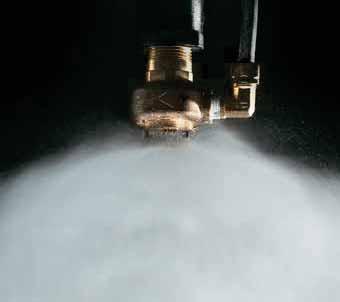

71 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Dysze Model/ SIN V1001 V1003 V1005 V1007 V1009 V1011 V1013 V2601 V2603 V01 - V78 Współczynnik K Imp. SI 1.4 2, , , , , , , , , ,7 10,4 Rodzaj Zagrożenia Reakcja z dyszami okiennymi z dyszami okiennymi z dyszami okiennymi z dyszami okiennymi z dyszami okiennymi z dyszami okiennymi z dyszami okiennymi Otwarty Otwarty Otwarty Otwarty Otwarty Otwarty Otwarty Dysza piany Otwarty Dysza piany Otwarty Otwarte reagowanie Rozmiar gwintu Cale (NPT) mm ½ 15 ½ 15 ½ 15 ½ 15 ½ 15 ½ 15 ½ 15 ½ 15 ½ 15 Otwarte dysze rozpylające Otwarty ½ 15 Temperatury znamionowe F C Świadectwa/ aprobaty Wykończenie tryskacza Otwarty culus, CNBOP B, CH Otwarty culus, CNBOP B, CH Otwarty culus, CNBOP B, CH Otwarty culus, CNBOP B, CH Otwarty culus, CNBOP B, CH Otwarty culus, CNBOP B, CH Otwarty culus, CNBOP B, CH Otwarty culus B Otwarty culus B Otwarty culus, FM, CNBOP Uwaga: Aprobaty/wykazy dla tryskaczy mogą być inne dla poszczególnych modeli, temperatur i wykończenia. Informacje na temat przepisów prawnych można znaleźć w publikacjach dotyczących produktów. B, VC-250 Ciśnienie maks. PSI Bar Klucz Publikacja V V V V V V V V V V Rodzaj zagrożenia Rodzaj reakcji Temperatury znamionowe Wykończenia tryskaczy Niewielkie zagrożenie NZ Standardowe reagowanie SR 135 F 57 C Zwykłe mosiężne B Zagrożenie normalne OH Szybkie reagowanie QR 155 F 68 C Chromowane CH LH, OH, dodatkowe i magazynowe Wszystkie Szybkie reagowanie FR 162 F 72 C Malowane na biało WH Mieszkania Mie Otwarty Otwarty 165 F 73 C Malowane na czarno BL Zastosowania specjalne Spec F 79 C Na zamówienie C 200 F 93 C VC-250 VC F 100 C 286 F 141 C 360 F 182 C 65 G-105-POL REV H

72 Klucze Model klucza Typ klucza Model V25 Model V26 Dysza pianowa Model V27 Model V27-2 Model V29 wpuszczany Model V29-1 Odkryty koniec Wpuszczany Socket Wpuszczony Zakryty Pobierz publikację 40.80, aby uzyskać Akcesoria Model V33 Model V34 Model V36 Model V38-4 Model V38-5 Nasadowy Model V39 Model V44 / V47 Model V46 rurowe FireLock IGS Otwory cięte Zabezpieczenia tryskaczy Pobierz publikację 40.83, aby uzyskać Skrzynka do przechowywania tryskaczy Pobierz publikację 40.81, aby uzyskać Victaulic Systemy Vortex specjalne Płytka rozszerzająca Pobierz publikację 40.84, aby uzyskać Rozety tryskaczowe Pobierz publikację 40.88, aby uzyskać victaulic.com 66 G-105-POL REV H rur Indeks

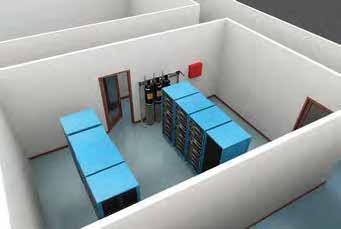

73 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Victaulic Vortex System gaszenia pożaru Victaulic Vortex powstał dzięki doświadczeniu firmy Victaulic w innowacjach i rozwoju produktów i zapewnia najlepsze możliwości systemów na mgłę wodną i na gazy obojętne. Jednorodna mieszanka kropel wody i azotu jest wyrzucana z energią wystarczającą do pokonania oporu, który ogranicza efektywność tradycyjnych systemów na mgłę wodną. W systemie Victaulic Vortex stosowane jest aktywne uwalnianie azotu w momencie aktywacji. Średnia wielkość kropel wody w Victaulic Vortex to 10 mikronów, a minimalna ilość wody rozpylanej przez emiter to ¼ galonu lub 1 litr na minutę. System zapewnia wyeliminowanie zamoczenia i zapewnia zużycie o 97% mniej wody, niż wysokociśnieniowe systemy na mgłę wodną. Brak konieczności kosztownego czyszczenia i wymiany urządzeń Jedyny hybrydowy azotowo-wodny system gaśniczy o następujących właściwościach: Projekt ekologiczny, który jest bezpieczny dla środowiska i personelu Szybkie ponowne napełnianie instalacji; minimalny czas przestoju Nie ma konieczności zapewnienia integralności pomieszczeń Victaulic Vortex 500 Victaulic Vortex strona Victaulic Vortex Victaulic Vortex Victaulic Vortex G-105-POL REV H

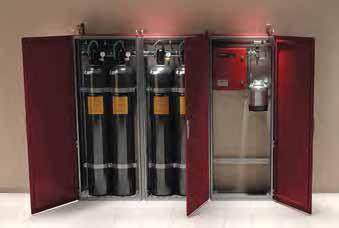

74 Victaulic Vortex Certyfikaty/aprobaty: System gaśniczy Victualic Vortex 500 Pobierz publikację 70.10, aby uzyskać Po zamontowaniu jest niezależny, nie jest potrzebne dodatkowe orurowanie Maksymalna wysokość nad poziomem morza stóp 3048 m Kubatura pomieszczenia: stóp m 3 System gaśniczy Vortex 1000 firmy Victaulic Pobierz publikację 70.01, aby uzyskać Zatwierdzone zgodnie z normą FMCL-5580, standardowe systemy gaszenia pożarów, hybrydowe (na wodę i gazy obojętne) do ochrony turbin, obszarów z maszynami i maszyn szczególnie zagrożonych w miejscach nie większych niż stóp m 3 i o maksymalnej wysokości 24,6 stopy 7,5 m uzyskały aprobatę FM Ekran dotykowy umożliwia wgląd w działanie systemu rurowe FireLock IGS Otwory cięte System gaśniczy Vortex 1500 firmy Victaulic Pobierz publikację 70.06, aby uzyskać Może być z powodzeniem stosowany do całkowitego zalewania na następujących obszarach: miejsca przemysłowe z urządzeniami jak elektrownie, turbiny, produkcja samochodów, odlewnie stali, magazyny palnych cieczy, centra danych, muzea, biblioteki i kopalnie Ekran dotykowy umożliwia wgląd w działanie systemu victaulic.com 68 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

75 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Systemy specjalne Firma Victaulic oferuje szeroki asortyment produktów i rozwiązań w zakresie instalacji rurowych do zastosowań specjalnych. Począwszy od armatury o gładkich końcach z HDPE, stali nierdzewnej, żeliwa sferoidalnego, stali węglowej aż po armaturę z rowkowanymi końcami w rozmiarach AWWA z żeliwa sferoidalnego, stali węglowej i nierdzewnej, w ofercie firmy Victaulic można znaleźć produkty do wszelkich zastosowań, dzięki którym montaż stanie się szybszy, łatwiejszy i bardziej ekonomiczny. Victaulic dostarcza różnorodne systemy łączników i materiałów prawie do każdego zastosowania przeciwpożarowego. Produkty Victaulic są zaprojektowane do spełniania potrzeb większości wymagających instalacji. Najnowsze informacje na temat specjalnej linii naszych produktów można znaleźć na naszej stronie victaulic.com. Systemy specjalne strona Vic-Press do rur ze stali nierdzewnej Schedule 10S 70 System do rur o gładkich końcach 70 Łącznik Refuse-to-Fuse do rur HDPE (polietylen o dużej gęstości) 71 System do rur miedzianych 71 System do rur ze stali nierdzewnej 72 System do rur AWWA dla Ameryki Północnej 72 Narzędzie do zaciskania ze stali nierdzewnej Vic-Press PFT G-105-POL REV H

76 Systemy specjalne Vic-Press do rur ze stali nierdzewnej Schedule 10S Najbardziej aktualne informacje znajdują się na stronie victaulic.com/vicpress Rewolucyjna technologia Vic-Press jest już dostępna wszędzie do zastosowania z rurami ze stali nierdzewnej ASTM A-3 Schedule 10S. Vic-Press do instalacji Schedule 10S charakteryzuje się sprawdzoną i niezawodną technologią niewymagającą specjalnych rur. Vic-Press jest dostępny do standardowych rur ze stali nierdzewnej, zapewniając szybki, łatwy i bezpieczny montaż oraz konserwację. rurowe FireLock IGS Otwory cięte Certyfikaty/aprobaty: System do rur o gładkich końcach Najbardziej aktualne informacje znajdują się na victaulic.com Łączenie rur Victaulic o gładkich końcach sprawdza się w przypadku konserwacji i napraw, a także montażu nowych instalacji. Roust-A-Bout i kształtki o gładkich końcach uzyskały aprobaty UL i ULC do zastosowań przeciwpożarowych. Victaulic z gładkimi końcami są przeznaczone głównie do stosowania z rurami stalowymi o standardowej wytrzymałości (Schedule 40), jednak mogą być także używane z rurami stalowymi o cieńszych ściankach lub z rurami wykonanymi z innych metali, np. z aluminium czy stali nierdzewnej. Nie jest wymagane specjalne przygotowywanie rur. Victaulic Systemy Vortex specjalne Certyfikaty/aprobaty: Nie są natomiast przeznaczone do stosowania z rurami z tworzywa sztucznego, pokrytych tworzywem sztucznym lub łamliwych, np. azbestowo-cementowych lub żeliwnych. Nie mogą być także stosowane z rurami o twardości większej niż 150 według skali Brinella. victaulic.com 70 G-105-POL REV H rur Indeks

77 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur Systemy specjalne Certyfikaty/aprobaty: Certyfikaty/aprobaty: Łącznik Refuse-to-Fuse do rur HDPE (polietylen o dużej gęstości) Najbardziej aktualne informacje znajdują się na refuse-to-fuse.com System Refuse-to-Fuse zapewnia łączenie rur z polietylenu o dużej gęstości (HDPE) nawet 10 razy szybciej, niż w przypadku tradycyjnych elementów połączeniowych, przy użyciu prostych narzędzi ręcznych w każdych warunkach pogodowych. Zaprojektowany w sposób umożliwiający spalanie, z atestem FM dotyczącym podziemnych instalacji przeciwpożarowych. System do rur miedzianych Najbardziej aktualne informacje znajdują się na victaulic.com System do rowkowanych rur miedzianych Victaulic obejmuje pełny asortyment łączników, złączek Installation-Ready kształtek, łączników kołnierzowych i zaworów dla ciśnienia znamionowego do 300 psi 2068 kpa 20 bar. Produkty do łączenia miedzianych rur 2 8" DN50 DN G-105-POL REV H

78 Systemy specjalne System do rur ze stali nierdzewnej Najbardziej aktualne informacje znajdują się na victaulic.com Oferujemy kompletny asortyment produktów firmy Victaulic do ekonomicznego mechanicznego łączenia rur ze stali nierdzewnej typu Schedule 5, 10, 20 i 40 z rowkami walcowanymi i skrawanymi. rurowe FireLock IGS Otwory cięte Certyfikaty/aprobaty: System do rur AWWA dla Ameryki Północnej Najbardziej aktualne informacje znajdują się na victaulic.com System produktów Victaulic do rowkowanych rur AWWA to szeroki asortyment łączników, kształtek, łączników kołnierzowych i zaworów do rur AWWA C-606 klasy 53 lub cięższych do ciśnienia znamionowego 500 psi 3447 kpa 34 bary o wymiarach 3 36" DN80 DN900. Victaulic Systemy Vortex specjalne Certyfikaty/aprobaty: victaulic.com 72 G-105-POL REV H rur Indeks

79 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur rur Rowki walcowane Firma Victaulic jako pierwsza opracowała narzędzia do wykonywania rowków metodą walcowania w latach pięćdziesiątych i od tamtej pory odgrywa wiodącą rolę w branży w zakresie narzędzi, które przyspieszają i ułatwiają prace montażowe. Firma Victaulic była też pierwszą firmą, która uzyskała aprobatę na stosowanie rur z końcami rowkowanymi w instalacjach przeciwpożarowych. Obecnie firma Victaulic oferuje szeroki asortyment narzędzi do rur, wycinania otworów oraz napraw i konserwacji rur wykonywanych w miejscu montażu instalacji. Przenośne terenowe walcarki do rowków strona VE 74 VE26 74 VE46 75 VE Terenowe walcarki do rowków Rowek walcowany na rurze stalowej Schedule 40 Małe wybrzuszenie powstałe po wewnętrznej stronie rury nie ma istotnego wpływu na ciśnienie ani przepływ. strona VE106/ VE VE272SFS 77 VE270FSD/VE271FSD 77 VE416FSD/VE417FSD 78 RG Warsztatowe narzędzia do walcowania rowków strona VE RG5200i 79 Proces walcowania rowków Rura Górny walec Dolny walec (napęd) Narzędzia Vic-Easy do walcowania na zimno rowków na rurach zachowują wymiary skrawania rowków strona VG28GD 80 VG 80 Narzędzia Vic-Press strona PFT wycinania otworów strona HCT VHCT VIC-TAP II 82 Akcesoria do narzędzi strona VPD Zespół napędowy na wózku Power Mule II 83 VAPS1 83 Rura Siła hydrauliczna Walcowanie rowków nie powoduje zdzierania metalu z rury 73 G-105-POL REV H

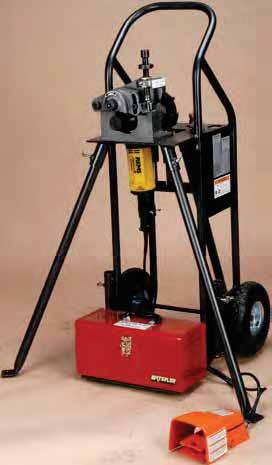

80 rur Przenośne terenowe walcarki do rowków VE GROOVE IN-PLACE Pobierz publikację 24.01, aby uzyskać Walcowanie rowków na rurach ¾ 2" DN20 DN50 Ręczne walcowanie rowków na rurach wykonanych ze stali Schedule 5, 10 i 40; stali nierdzewnej; aluminium i PCV Narzędzie napędzane ręcznie przy użyciu dołączonej korby Ulepszone walce prowadzące pozwalające na walcowanie dwukierunkowe Wymagane zasilanie: Brak Masa: 17 funtów 8 kg rurowe FireLock IGS Otwory cięte Przenośne terenowe walcarki do rowków VE26 GROOVE IN-PLACE Pobierz publikację 24.01, aby uzyskać Walcowanie rowków na rurach 2 6" DN50 DN150 Ręczne walcowanie rowków na rurach wykonanych ze stali Schedule 5, 10 i 40; stali nierdzewnej; aluminium i PCV; rurach miedzianych K, L, M, DWV, A, B oraz D Narzędzie napędzane ręcznie przy użyciu dołączonej korby Ulepszone walce prowadzące pozwalające na walcowanie dwukierunkowe Opcjonalny zestaw przystawki napędowej umożliwia alternatywne rowkowanie rur przy użyciu napędu Ridgid 300 lub VPD752 Wymagane zasilanie: Brak Masa: 22 funtów 10 kg victaulic.com 74 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

81 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur rur Przenośne terenowe walcarki do rowków VE46 GROOVE IN-PLACE Pobierz publikację 24.01, aby uzyskać Walcowanie rowków na rurach 3 ½ 6" DN90 DN150 Ręczne walcowanie rowków na rurach wykonanych ze stali Schedule 5, 10 i 40; stali nierdzewnej i aluminium; rurach z PCV Schedule Narzędzie napędzane ręcznie przy użyciu dołączonej korby Ulepszone walce prowadzące pozwalają na walcowanie dwukierunkowe i przytrzymują narzędzie na końcu rury podczas walcowania Opcjonalny zestaw przystawki napędowej umożliwia alternatywne rowkowanie rur przy użyciu napędu Ridgid 300 lub VPD752 Wymagane zasilanie: Brak Masa: 28 funtów 13 kg Przenośne terenowe walcarki do rowków PRZENOŚNA ROWKARKA VE226 Pobierz publikację 24.01, aby uzyskać Walcowanie rowków na rurach ¾ 6" DN20 DN150 Walcowanie rowków na rurach wykonanych ze stali Schedule 5, 10 i 40; stali nierdzewnej; aluminium i PCV; rurach miedzianych K, L, M, DWV, A, B oraz D Narzędzie obsługiwane za pomocą standardowego mechanizmu zapadkowego 3 8" 9,5 mm (niedołączonego) Wymagania dotyczące napędu: Mocowania do napędów Victaulic VPD752 lub Ridgid 300; dostępne opcjonalne podstawy Masa: 37 funtów 17 kg 75 G-105-POL REV H

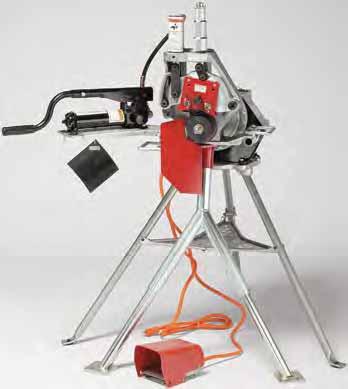

82 rur Terenowe walcarki do rowków VE106/VE107 GROOVE-N-GO Pobierz publikację 24.01, aby uzyskać Walcowanie rowków na rurach 1 ¼ 6" DN32 DN150 Walcowanie rowków na rurach wykonanych ze stali Schedule 5, 10 i 40 oraz stali nierdzewnej; a także na rurach miedzianych K, L, M i DWV Narzędzie do walcowania rowków, przeznaczone do pracy przy małym obciążeniu, z wbudowaną jednostką napędową/silnikiem, zamontowane na ręcznym wózku Zmniejsza konieczność przenoszenia rur, umożliwiając podprowadzenie narzędzia na wózku bezpośrednio na miejsce przygotowania rur Kwadratowy mechanizm zapadkowy 3 8" 9,5 mm do obsługi (standard) Ulepszone walce prowadzące pomagają utrzymać rurę w narzędziu podczas rowkowania W pełni niezależne urządzenie z wbudowanym silnikiem, nożnym wyłącznikiem bezpieczeństwa i wtyczką elektryczną Wymagane zasilanie: VE106 zasilanie 110 woltów, 15 A; VE107 zasilanie 220 woltów, 6 A Masa: 140 funtów 64 kg Przenośne narzędzie do walcowania rowków TYP VE206 Pobierz publikację 24.01, aby uzyskać Rowki walcowane 1 ¼" 6" DN32 DN150 Walcowanie rowków na rurach wykonanych ze stali Schedule 5, 10 i 40 oraz stali nierdzewnej; a także na rurach miedzianych K, L, M i DWV Głowicę narzędzia można zamontować na dowolnym trójnogu ze śrubami Ridgid 300 lub na ciężarówce z płaską platformą Ręczną pompę hydrauliczną można zamontować po dowolnej stronie dla obsługi lewo- lub praworęcznej Dostępne z walizką do transportu narzędzia Victaulic i przechowywania akcesoriów Wymagane zasilanie: Kompatybilne z różnymi napędami; Victaulic VPD752, Ridgid 300 lub 700 i Rems Amigo II Masa: 165 funtów 75 kg victaulic.com 76 G-105-POL REV H rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne rur Indeks

83 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur rur Terenowe walcarki do rowków VE272SFS Pobierz publikację 24.01, aby uzyskać Walcowanie rowków na rurach ¾ " DN20 DN300 Walcowanie rowków na rurach wykonanych ze stali Schedule 5, 10, 40 i 80; stali nierdzewnej; aluminium i PCV; rurach miedzianych K, L, M i DWV Obsługa pompy za pomocą wyjątkowego obrotowego ramienia redukująca wymaganą siłę Ulepszone walce prowadzące pomagają utrzymać rurę w narzędziu podczas rowkowania W pełni zmechanizowane, pół elektrohydrauliczne narzędzie dostarczane z kompletnym wyposażeniem wraz z osłonami bezpieczeństwa i nożnym wyłącznikiem bezpieczeństwa Wymagane zasilanie: Napęd VPD752 firmy Victaulic lub Ridgid 300 Masa: 184 funtów 84 kg Terenowe walcarki do rowków VE270FSD/VE271FSD Pobierz publikację 24.01, aby uzyskać Walcowanie rowków na rurach ¾ " DN20 DN300 Walcowanie rowków na rurach wykonanych ze stali Schedule 5, 10, 40 i 80; stali nierdzewnej; aluminium i PCV; rurach miedzianych K, L, M i DWV W pełni niezależne urządzenie z wbudowanym silnikiem i przekładnią, osłonami bezpieczeństwa, nożnym wyłącznikiem bezpieczeństwa oraz przewodem i wtyczką elektryczną Wyposażone w wyjątkowe obrotowe ramię pozwalające na szybką i łatwą wymianę walców bez zdejmowania wałków Ulepszone walce prowadzące pomagają utrzymać rurę w narzędziu podczas rowkowania W pełni zmechanizowane, pół elektrohydrauliczne narzędzie dostarczane z kompletnym wyposażeniem wraz z osłonami bezpieczeństwa i nożnym wyłącznikiem bezpieczeństwa Wymagane zasilanie: VE270FSD zasilanie 110 woltów, 15 A; VE271FSD zasilanie 220 woltów, 6 A Masa: 340 funtów 154 kg 77 G-105-POL REV H

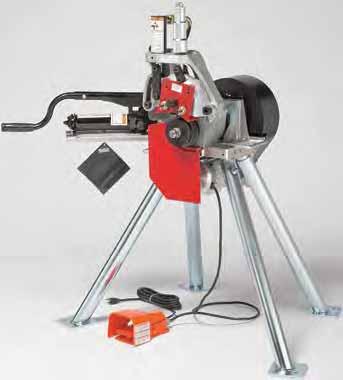

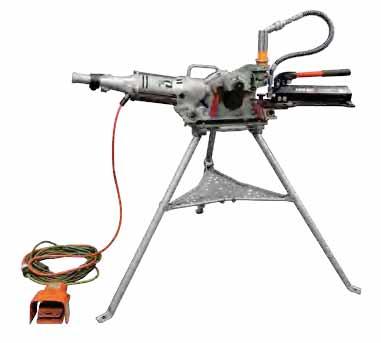

84 rur Terenowe walcarki do rowków VE416FSD/VE417FSD Pobierz publikację 24.01, aby uzyskać Walcowanie rowków na rurach 2 16" DN50 DN400 Walcowanie rowków na rurach wykonanych ze stali Schedule 5, 10, 40 i 80; stali nierdzewnej; aluminium i PCV; rurach miedzianych K, L, M i DWV VE416FSD/VE417FSD jest przeznaczone do walcowania rur OGS w terenie i nie należy go używać do ciągłego walcowania; do ciągłego walcowania używać narzędzia VE450FSD Regulator głębokości rowka pozwalający na łatwe ustawienie początkowej średnicy rowka W pełni niezależne urządzenie z wbudowanym silnikiem i przekładnią, nożnym wyłącznikiem bezpieczeństwa oraz przewodem i wtyczką elektryczną W pełni zmechanizowane, pół elektrohydrauliczne narzędzie dostarczane z kompletnym wyposażeniem wraz z osłonami bezpieczeństwa i nożnym wyłącznikiem bezpieczeństwa Wymagane zasilanie: VE416FSD zasilanie 110 woltów, 15 A dla zintegrowanego silnika; VE417FSD zasilanie 220 woltów, 8 A Masa: 340 funtów 154 kg rurowe FireLock IGS Otwory cięte Narzędzie do walcowania rowków FireLock IGS RG2100 Pobierz publikację 10.54, aby uzyskać Optymalizacja dla rowków walcowanych IGS 1" stal węglowa DN25 doa rur Schedule 40 do Schedule 10 W zestawie wózek do stosowania ze standardowym napędem Ridgid 300 Na wózku znajdują się następujące elementy: Głowica narzędzia RG2100 Nóż Rozwiertak Dźwignia Wymagane zasilanie: Zasilanie 115 V, 15 amperów Masa: 37,5 funtów 17 kg Rowki są zgodne z firmową specyfikacją rowków IGS, pobierz publikację victaulic.com 78 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

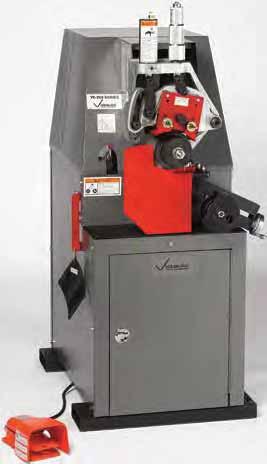

85 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur rur Warsztatowe narzędzia do walcowania rowków VE268 Pobierz publikację 24.01, aby uzyskać Walcowanie rowków na rurach ¾ " DN20 DN300 Walcowanie rowków na rurach wykonanych ze stali Schedule 5, 10, 40 i 80; stali nierdzewnej; aluminium i PCV. Rury miedziane K, L, M i DWV. W pełni zmechanizowane, pół elektrohydrauliczne narzędzie dostarczane z kompletnym wyposażeniem wraz z osłonami bezpieczeństwa i nożnym wyłącznikiem bezpieczeństwa Wyposażone w wyjątkowe obrotowe ramię pozwalające na szybką i łatwą wymianę walców bez zdejmowania wałków Ulepszone walce prowadzące pomagają utrzymać rurę w narzędziu podczas rowkowania Wymagane zasilanie: 220/440 woltów, 3-fazy, 60 herców w standardzie; narzędzie może mieć różne napięcia, szczegóły można uzyskać w firmie Victaulic Zasilanie 3-fazowe wymaga podłączenia przez elektryka zgodnie z obowiązującymi lokalnie uprawnieniami Masa: 735 funtów 333 kg Warsztatowe narzędzia do walcowania rowków RG5200i Pobierz publikację 24.05, aby uzyskać W pełni zautomatyzowane hydrauliczne narzędzie warsztatowe ze skanerem zbliżeniowym, stanowiskiem sterowania i walcami do standardowego rowkowania rur (4" 24" DN100 DN600) Schedule 40 Ulepszone walce prowadzące pomagają utrzymać rurę w narzędziu podczas rowkowania Narzędzie dostarczane jest z wałkami do rowkowania OGS 4" " DN100 DN300 oraz wałkami do rowkowania AGS 14" 24" DN350 DN600 Wymagania dotyczące napędu: Niezależny Wymagane zasilanie: 208/240 V, 3-fazowe, 50/60 Hz w standardzie. Narzędzie może być również dostarczone ze złączem dostosowanym do napięcia sieci elektroenergetycznej w danym miejscu na świecie aby uzyskać więcej informacji, skontaktuj się z Victaulic. Zasilanie 3-fazowe wymaga podłączenia przez elektryka zgodnie z obowiązującymi lokalnie uprawnieniami. Masa: 10 funtów 508 kg 79 G-105-POL REV H

86 rur Terenowe narzędzia do skrawania rowków VG28GD (NAPĘD ZĘBATY) Pobierz publikację 24.01, aby uzyskać Walcowanie rowków na rurach 2 8" DN50 DN200 Walcowanie rowków na rurach wykonanych ze stali Schedule 40 do 80; stali nierdzewnej i aluminium; rurach z żeliwa sferoidalnego klasy min. 53 Narzędzie VG28GD skrawa pojedynczy rowek OGS na rurach bez wykładki Przeznaczone do napędu przez zespół napędowy na wózku Power Mule II Wymagania dotyczące napędu: Napęd zewnętrzny, min. 1 ½ KM 1, kw Prędkość napędu: maks. 38 obr./min Masa: 37 funtów 17 kg rurowe FireLock IGS Otwory cięte Terenowe narzędzia do skrawania rowków VG VIC-GROOVER Pobierz publikację 24.01, aby uzyskać Walcowanie rowków na rurach ¾ 8" DN20 DN200 Walcowanie rowków na rurach wykonanych ze stali Schedule 40 do 80; stali nierdzewnej; aluminium i PCV oraz na rurach z żeliwa sferoidalnego klasy min. 53 Przeznaczone do ręcznego lub zmechanizowanego skrawania rowków Dostarczane z dźwignią zapadkową do obsługi ręcznej Wymagania dotyczące napędu: Ręczny lub zewnętrzny napęd, min. ½ KM 0,37 kw Napędy zewnętrzne muszą spełniać wszystkie warunki bezpieczeństwa Prędkość napędu: maks. 40 obr./min Masa: 28 funtów 13 kg victaulic.com 80 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

87 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur rur Narzędzia Vic-Press PFT510 Pobierz publikację 24.01, aby uzyskać Przeznaczone do mocowania produktów Vic-Press Schedule 10S na rurach ze stali nierdzewnej Schedule 10S Zestaw zawiera: (1) narzędzie PFT510, (2) akumulatory litowo-jonowe 18 V, (1) ładowarka akumulatorów, (1) walizka do przenoszenia narzędzia, (1) walizka do przenoszenia szczęk, (1) zestaw szczęk w rozmiarze ½" DN15, ¾" DN20, 1" DN25, 1 ½" DN40 i 2" DN50 i (1) adapter szczękowy Niezgodne z narzędziami/podzespołami PFT505 i/lub PFT509 Wymagane zasilanie: Akumulator 110 woltów, 60 cykli, 6,5 A (opcjonalnie 220 V) Masa: 21 funtów 9,5 kg (PFT510 ze szczękami 1" DN25) wycinania otworów HCT908 Pobierz publikację 24.01, aby uzyskać Jednoczęściowe narzędzie do wycinania otworów o średnicy do 4 ½" 0 mm w rurach ze stali węglowej i nierdzewnej o średnicy do 8" DN200 Umożliwia stosowanie łączników odejściowych Mechanical-T, Vic-Let oraz Vic-O-Well Wymagane zasilanie: 110 woltów, jedna faza, 60 herców, 7 amperów Masa: 23 funtów 10 kg 81 G-105-POL REV H

88 rur wycinania otworów VHCT900 Pobierz publikację 24.01, aby uzyskać Trzyczęściowe narzędzie do wycinania w rurach otworów o średnicy do 3 ½" 90 mm pod łączniki odejściowe Mechanical-T, Vic-Let, i Vic-O-Well Podstawowe narzędzie łatwo zaciska się na rurze w dowolnym położeniu: poziomym, pionowym lub nad głową Dostępny łańcuch dla rur 10" 24" DN250 DN600 Wymagane zasilanie: Uziemienie 0 V, 1 faza, 60 herców, 10 A (220 V, jedna faza, 60 herców, 5 A dostępne na żądanie) Masa: 36 funtów 16 kg rurowe FireLock IGS Otwory cięte wycinania otworów VIC-TAP II Pobierz publikację 24.01, aby uzyskać Narzędzie przeznaczone do stosowania z narzędziem Vic-Tap II typu 931 do wycinania otworów w instalacjach stalowych znajdujących się pod ciśnieniem do 500 psi 3447 kpa 34 bary pod łączniki odejściowe Mechanical-T Rozmiar otworu 2 3 8" 60,5 mm Wymagane zasilanie: 115 woltów, jedna faza, 60 herców, 7,5 amperów Masa: Podstawa tulejki wiertarskiej: 15 funtów 6,8 kg; Silnik i zespół podawania: 16 funtów 7,3 kg; moduł zaworu typ 931, 15 funtów 5,4 6,8 kg, w zależności od rozmiaru (dostępne 4" DN100, 5" 141,3 mm, 6" DN150 and 8" DN200) Standardowe wymiary: Tylko rury odejściowe 4 8" DN100 DN200 2 ½" odejście 73,0 mm (IPS) victaulic.com 82 G-105-POL REV H Victaulic Systemy Vortex specjalne rur Indeks

89 Systemy Victaulic Indeks specjalne Vortex Otwory cięte FireLock IGS rurowe rur rur Akcesoria do narzędzi NAPĘD VPD752 Pobierz publikację 24.01, aby uzyskać Może być używany jako napęd elektryczny narzędzi do walcowania rowków VE226, VE26, VE206, VE46, VE416FS i VE272SFS pod warunkiem wyposażenia każdego narzędzia w odpowiednią podstawę, a narzędzi VG, VG28GD i VG824 w uniwersalny wał napędowy Włączanie i wyłączanie za pomocą nożnego wyłącznika bezpieczeństwa Wymagane zasilanie: 115 woltów, 15 amperów, 50/60 herców (220 woltów, 6 amperów, 50/60 cykli opcjonalnie) Masa: 140 funtów 634 kg Akcesoria do narzędzi POWER MULE II Pobierz publikację 24.01, aby uzyskać Idealny do napędu narzędzi Victaulic do skrawania rowków Jednostki napędowe Victaulic do ciężkich zastosowań zasilają narzędzia do skrawania rowków z prędkością zapewniającą dokładność skrawania Głowica obrotowa do zastosowań poziomych i pionowych Power Mule II wyposażony w sterowanie do przodu, wyłączanie i do tyłu oraz w zintegrowany nożny wyłącznik bezpieczeństwa Prędkość przy pełnym obciążeniu: 35 obr./min Wymagane zasilanie: 115 woltów, 15 amperów, 50/60 cykli (220 woltów opcjonalnie) Masa: 190 funtów 86 kg 83 G-105-POL REV H

90 rur Akcesoria do narzędzi REGULOWANY STOJAK DO RUR VAPS1 Pobierz publikację 24.01, aby uzyskać Przeznaczony do podpierania rury w czasie walcowania rowków Konstrukcja kołowrotowa pozwala na odwrócenie rury w celu rowkowania drugiego końca bez konieczności wymontowywania rury ze stojaka Przesuwanie do przodu i w poprzek Zakres: Rura w rozmiarze ¾ " DN20 DN300 Obciążenie znamionowe: funtów 490 kg Skok pionowy: Nogi umożliwiają regulację wysokości stołu od 8 ½" 216 mm do 23" 584 mm Minimalna wysokość położenia rury od podłogi: 23" 584 mm dla rury " DN300 i 21" 533 mm dla rury 1" DN25 Masa: 190 funtów 86 kg rurowe FireLock IGS Otwory cięte Victaulic Systemy Vortex specjalne victaulic.com 84 G-105-POL REV H rur Indeks
