ICS , Zawór główny sterowany pilotami

Transkrypt

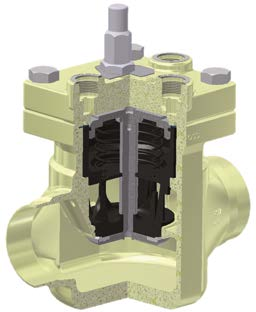

1 ICS , Zawór główny sterowany pilotami ICS to kompaktowe, serwosterowane zawory wielofunkcyjne składające się z trzech głównych elementów - korpusu zaworu, elementu wykonawczego i pokrywy górnej - dostępne zarówno jako kompletne zawory, jak i w ramach programu części. Funkcje zaworu ICS zależą od zastosowanych zaworów pilotowych. ICS 1 posiada jedno gniazdo do wkręcenia pilota, zaś ICS trzy takie gniazda. Zawory ICS wyposażone w piloty mogą pracować zarówno jako zawory regulacyjne ciśnienia, temperatury oraz zawory odcinające i są przeznaczone do pracy w instalacjach chłodniczych. Zawory ICS są przeznaczone do czynników o niskich i wysokich ciśnieniach pracy, HCFC, HFC, R1 (amoniak) i R44 (CO2). Mogą być stosowane na stronie wysokiego i niskiego ciśnienia układu, w rurociągach par mokrych i suchych oraz rurociągach cieczowych bez zmiany stanu skupienia (t.j. bez rozprężania w zaworze). Zawory pilotowe mogą być wkręcane bezpośrednio w pokrywę zaworu ICS lub zamontowane w zewnętrznej linii sterującej. Charakterystyka ICS Mechanizm ręcznego otwierania Pokrywa z gniazdami dla 1 pilotów Stalowy pierścień serwotłoka Element wykonawczy Zoptymalizowany grzybek zaworu zapewniający stabilną regulację Korpus zaworu ze stali odpornej na niskie temperatury, ciśnienie pracy do 52 bar Fakty Zastosowania: Chłodnictwo przemysłowe gdzie maksymalne ciśnienie robocze to 52 bar / 54 psig Koncepcja modułowa: - Wszystkie korpusy zaworów są dostępne z wieloma różnymi rodzajami i rozmiarami przyłączy - Gruntowna naprawa zaworu polega na wymianie elementu wykonawczego - Możliwość zmiany zaworu serwosterowanego ICS na silnikowy ICM Lekka i zwarta konstrukcja Korpus wykonany ze stali odpornej na niskie temperatury Szeroki typoszereg możliwych przyłączy: do spawania, mufa do spawania, do lutowania i gwintowane Grzybek koronowy zapewnia stabilną regulację nawet przy małych obciążeniach Mechanizm do ręcznego otwierania zaworu Zawor ICS jest wielofunkcyjnym zaworem, w ktorym można zastosować do zaworow pilotowych w gniazdach pokrywy Czynniki chłodnicze: do stosowania z HCFC, HFC, R1 (amoniak) i R44 (CO2). Nie zaleca się stosowania z palnymi węglo wodorami; w celu uzyskania dodatkowych informacji prosimy o kontakt z firmą Danfoss Zakres temperatur: C / F Zabezpieczenie antykorozyjne: zewnętrzna powłoka chromowo-cynkowa zapewnia dobrą ochronę przed korozją Maks. ciśnienie robocze: 52 bar g / 54 psig 16 Katalog skrócony

2 01 Koncepcja ICS Modułowa konstrukcja ICS daje możliwość stworzenia dużej ilości kombinacji zaworow poprzez dobranie odpowiednio elementu wykonawczego z pokrywą i korpusu, co umożliwia optymalne dopasowanie wersji i wielkości zaworu do wymogow aplikacji. Korpus zaworu Dostępnych jest osiem wielkości korpusów. ICV 25 ICV 2 ICV 40 ICV 50 ICV ICV 100 ICV 125 ICV Korpusy zaworow ICV 20 ICV 65 mogą występować w kilku rodzajach i wielkościach przyłączy od podwymiarowych do nadwymiarowych. ICV 100 ICV 150 są dostępne z przyłączami do spawania DIN i ANSI o wielkościach nominalnych. D A J SOC SD SA FPT Do spawania DIN Do spawania ANSI Do spawania JIS Pokrywa górna Każdy korpus zaworu może wspołpracować z pokrywą posiadającą jedno lub trzy gniazda zaworow pilotowych (wyjątkiem jest ICS wersja jedynie dla trzech pilotow) Mufa do spawania ANSI Do lutowania DIN Do lutowania ANSI Wewnętrzny gwint rurowy Element wykonawczy Rożne elementy wykonawcze ICS pozwalają na pokrycie szerokiego zakresu wydajności. Korpus zaworu Rozmiar Wartość KV [m /h] ICS , ICS ,5 ICS ,0 ICS ICS ,5 ICS ICS ICS ICS ICS ICS ICS ICS Katalog skrócony 1 20

3 Zamawianie ICS - Zawór główny sterowany pilotami Zamówienie zmontowanego fabrycznie zaworu (korpus zaworu i pokrywa górna / element wykonawczy) 18 Katalog skrócony 4 20 Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Do lutowania, ANSI (B 16.22) SA 02H2026 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, ANSI (B 16.22) SA 02H205 piloty 2 ) 8 22 Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H204 ICS Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, ANSI (B 16.22) SA 02H2085 piloty 2 ) 8 22 Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Do lutowania, ANSI (B 16.22) SA 02H2046 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H209 piloty 2 ) 1 25 Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Do lutowania, ANSI (B 16.22) SA 02H2056 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, ANSI (B 16.22) SA 02H2105 piloty 2 ) 8 22 Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H ) Z jedną zaślepką (A). 2 ) Z dwiema zaślepkami (A) i jednym korkiem uszczelniającym (B).

4 01 Zamawianie ICS - Zawór główny sterowany pilotami Zamówienie zmontowanego fabrycznie zaworu (korpus zaworu i pokrywa górna / element wykonawczy) (ciąg dalszy) 4 20 Do spawania, EN D 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, ANSI (B 16.22) SA 02H2066 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H211 piloty 2 ) 1 25 Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H022 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H00 piloty 2 ) Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, ANSI (B 16.22) SA 02H4024 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H401 piloty 2 ) Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H5022 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H500 piloty 2 ) 2 50 Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, ANSI (B 16.22) SA 02H6025 ICS 65 6 Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H601 piloty 2 ) Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, ANSI (B 16.22) SA 02H605 6 Do lutowania, DIN (2856) SD 02H604 ICS Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H8021 piloty 2 ) 80 Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Do spawania, EN D 02H120 ICS 100 ) piloty Do spawania, ANSI (B 6.10) A 02H Do spawania, ANSI (B 6.10) A 2 ) 02H Do spawania, EN D 02H140 ICS 125 ) piloty Do spawania, ANSI (B 6.10) A 02H Do spawania, ANSI (B 6.10) A 2 ) 02H Do spawania, EN D 02H160 ICS 150 ) piloty Do spawania, ANSI (B 6.10) A 02H Do spawania, ANSI (B 6.10) A 2 ) 02H162 1 ) Z jedną zaślepką (A) 2 ) Z dwiema zaślepkami (A) i jednym korkiem uszczelniającym (B) Katalog skrócony 19 20

5 Zamawianie Zamówienie z programu części (korpus zaworu + element wykonawczy + pokrywa górna) Przykład: Korpus zaworu 25 D (1 cal) 02H = Element wykonawczy ICS H220 Pokrywa górna, piloty 02H21 Korpus zaworu ICS 25 / ICV 25 ICV 25 Element wykonawczy ICS 25 Korpus zaworu ICS 2 / ICV 2 ICV Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Wewnętrzny gwint rurowy (ANSI / ASME B 1,20,1) FPT 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Wewnętrzny gwint rurowy (ANSI / ASME B 1,20,1) FPT 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H215 Wartość CV [gal/min] Wartość KV [m³/h] ICS ,0 11,500 02H ) ICS ,00 1,00 02H ) ICS ,10,500 02H220 1 ) ICS 25 20,00 6,000 02H ) ICS ,90 12,000 02H ) Pokrywa górna ICS 25 ICS 25 Element wykonawczy ICS 2 02H212 2 ) piloty 02H21 ) Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H128 N. ICS 2 02H200 1 ) Pokrywa górna ICS 2 ICS 2 1 ) Z uszczelką i o-ringami. 2 ) Ze śrubami. ) Ze śrubami i jedną zaślepką. N. 02H12 2 ) piloty 02H1 ) 140 Katalog skrócony

6 01 Zamawianie Zamówienie z programu części (korpus zaworu + element wykonawczy + pokrywa górna) (ciąg dalszy) Korpus zaworu ICS 40 / ICV 40 ICV 40 Element wykonawczy ICS 40 Korpus zaworu ICS 50 / ICV 50 ICV 50 Katalog skrócony Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H412 N. ICS 40 02H ) Pokrywa górna ICS 40 ICS 40 Element wykonawczy ICS Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H5125 N. ICS 50 02H ) Pokrywa górna ICS 50 ICS 50 Korpus zaworu ICS / ICV ICV Element wykonawczy ICS N. 02H412 2 ) piloty 02H41 ) N. 02H512 2 ) piloty 02H51 ) Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H Mufa do spawania, ANSI (B 16.11) SOC 02H Do spawania, JIS (BS 602) J 02H Do lutowania, ANSI (B 16.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN D 02H Do spawania, ANSI (B 6.10) A 02H612 N. ICS 65 02H ) ICS 80 02H ) Pokrywa górna ICS ICS N. 1 Pilot 02H612 2 ) Pilots 02H61 ) 1 ) Z uszczelką i o-ringami. 2 ) Ze śrubami. ) Ze śrubami i jedną zaślepką. Uwaga: Wymianę starego zaworu PM na nowe rozwiązanie ICV (ICS, ICM lub ICLX) można przeprowadzić wykorzystując kołnierzowy korpus zaworu ICV PM. Kołnierzowy korpus zaworu ICV PM zaprojektowany do pracy przy maks. ciśnieniu roboczym 28 bar g / 406 psig dzięki czemu zawory te są odpowiednim dostępnym na rynku zamiennikiem zaworów PM. Aby zamówić; proszę zapoznać się z dokumentacją części zamiennych dotyczącej zaworów PM

7 Przykładowe zastosowania ICS Istnieje wiele możliwych kombinacji zaworow pilotowych; poniżej zamieszczono przegląd najważniejszych możliwych funkcji. Przykład nr 1 1-0,66 bar g 1 ICS z em Przykład nr 1 2 Regulacja różnicy ciśnień 0 bar g / psig 1 ICS z em 1 CVPP (LP) Przykład nr 1 Regulacja dwustanowa otwórz / zamknij (zawór elektromagnetyczny) 1 ICS z em Przykład nr 1 9 Elektroniczna regulacja temperatury medium -1 8 bar g (0 cali Hg 116 psig) 1 ICS z em 1 CVQ Przykład nr 1 w połączeniu z wymuszonym zamknięciem -0,66 bar g 1 ICS z pilotami 1 zaślepka Przykład nr 2 połączona z wymuszonym pełnym otwarciem -0,66 bar g 1 ICS z pilotami 1 zaślepka Przykład nr 4 z możliwością wyboru jednego z dwóch ciśnień parowania -0,66 bar g 1 ICS z pilotami 2 CVP (LP) 142 Katalog skrócony

8 01 Przykładowe zastosowania ICS (ciąg dalszy) Przykład nr 5 w połączeniu z elektrycznie wymuszonym pełnym otwarciem przez zewnętrzne ciśnienie sterujące -0,66 bar g 1 ICS z pilotami 1 przyłącze zewnętrzne ciśnienia sterującego Przykład nr 15 z możliwością wyboru jednego z dwóch nastawionych ciśnień -0,66 28 bar g (19,5 cala Hg 406 psig) 1 ICS z pilotami 2 CVP (HP) Przykład nr 18 Regulacja różnicy ciśnień w połączeniu z elektrycznie wymuszonym pełnym otwarciem i zamknięciem bar g / 0 19 psig Przykład nr 22 Regulacja ciśnienia ssania (ograniczenie maksymalnego ciśnienia ssania) przy małym spadku ciśnienia na zaworze -0,45 bar g (1, cala Hg 102 psig) Przykład nr 28 Elektroniczna regulacja temperatury medium i elektrycznie wymuszone zamknięcie połączone z regulacją stałego ciśnienia -1 8 bar g (0 cali Hg 116 psig) 1 ICS z pilotami 1 CVPP (HP) 2 EVM 2 cewka 1 ICS z pilotami 1 zaślepka 1 złączka do zewnętrznego ciśnienia sterującego 1 CVC 1 ICS z pilotami 1 CVQ Zawór ICS jest w pełni otwarty kiedy zawór pilotowy P jest w pełni otwarty, niezależnie od stopnia otwarcia zaworów pilotowych SI i SII. Zawór ICS jest w pełni zamknięty, kiedy zawór pilotowy P jest w pełni zamknięty i co najmniej jeden z zaworów SI i SII w tym samym czasie także jest w pełni zamknięty. Tabelę zależności stanów zworów SI, SII i P pokazano poniżej. Gniazdo zaworu pilotowego SI SII P Zawór ICS Otwarty Otwarty Zamknięty Otwarty Otwarty Otwarty Otwarty Otwarty Otwarty Zamknięty Zamknięty Zamknięty Otwarty Zamknięty Otwarty Otwarty Zamknięty Otwarty Zamknięty Zamknięty Zamknięty Otwarty Otwarty Otwarty Zamknięty Zamknięty Zamknięty Zamknięty Zamknięty Zamknięty Otwarty Otwarty Zaślepka A + B Zaślepka A 19 Katalog skrócony 14 20
