SYSTEMY ZAWORÓW AUTOMATYCZNYCH FIRELOCK NXT NIE TYLKO ZAWORY PROSTOTA.

Transkrypt

1 SYSTEMY ZAWORÓW AUTOMATYCZNYCH FIRELOCK NXT NIE TYLKO ZAWORY PROSTOTA.

2 POWIETRZE Wytworzyć ciśnienie w instalacji minimum 13 psi 90 kpa 0,9 bara ZAWÓR KULOWY (WODA) Otworzyć zawór kulowy przewodu doprowadzającego ciśnienie. Pozwolić wodzie na przepływanie przez rurę spustu automatycznego. Seria 768N Zawór do instalacji suchych ZAWÓR STERUJĄCY Otwierać powoli główny zawór sterujący na doprowadzeniu wody, aż woda zacznie wypływać z otwartego głównego zaworu spustowego na doprowadzeniu wody. Zamknąć główny zawór spustowy na doprowadzeniu wody.

3 Zeskanuj kod, aby uzyskać instrukcje montażu zaworu Zeskanuj k o d, aby uzyskać instrukcje m o nt ażu zaworu Systemy zaworów automatycznych FireLock NXT ZOPTYMALIZOWANE USTAWIANIE. LEWA STRONA TO POWIETRZE. PRAWA STRONA TO WODA. NIE MA WĄTPLIWOŚCI. TAK PROSTE JAK. Uproszczona konserwacja MATERIAŁ REFERENCYJNY NA WYCIĄGNIĘCIE RĘKI Pierwszy tego rodzaju w branży natychmiastowy dostęp do najnowszych instrukcji bezpośrednio za pomocą urządzenia mobilnego. Wystarczy zeskanować, aby uzyskać szybki dostęp do filmów montażowych i dotyczących konserwacji lub zadzwonić do działu obsługi klienta Victaulic. Seria 769N Zawór zalewowy elektryczny Suchy pilot zalewowy Mokry pilot zalewowy Seria 769N Wstępne sterowanie, wyzwalanie elektryczne Z pojedynczą blokadą sprzężoną, wstępne sterowanie, wyzwalanie pneumatyczne Bez blokady sprzężonej, wstępne sterowanie, wyzwalanie pneumatyczne Z podwójną blokadą sprzężoną, wstępne sterowanie, wyzwalanie pneumatyczne/elektryczne Z podwójną blokadą sprzężoną, wstępne sterowanie, wyzwalanie pneumatyczne WSZYSTKO ZAPROJEKTOWANE Z MYŚLĄ O KLIENCIE Na nowo zorganizowane instrukcje montażu są przejrzyste i bezpośrednie. Już nigdy nie pomylisz filtra siatkowego odpowiednio zaprojektowany gwint pasuje tylko do odpowiedniego kolektora. ŁATWO DOSTĘPNE WYPOSAŻENIE Wszystkie komponenty wyposażenia znajdują się po obu stronach zaworu i są wyraźnie oznaczone. Żadnego zgadywania. victaulicfire.com 1

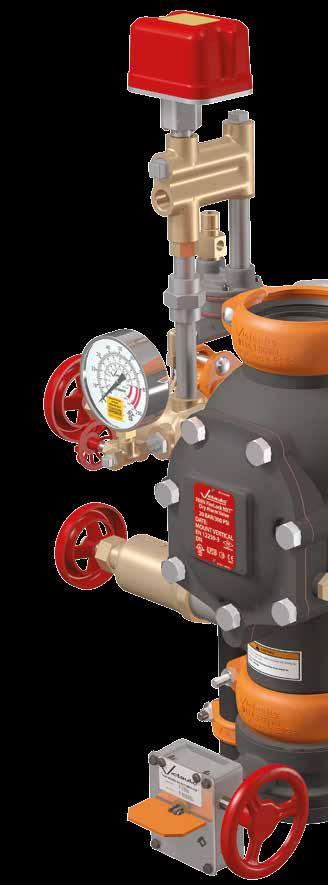

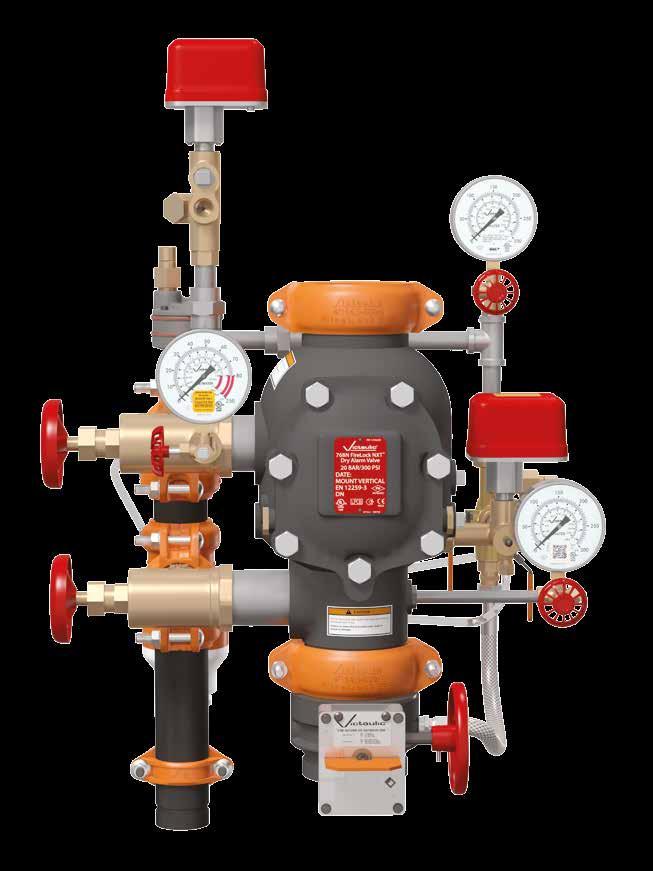

4 INNOWACJE W SKRÓCIE Ustawiony przełącznik ciśnieniowy nadzoru powietrza Pionowy, z ustawionymi fabrycznie alarmy wysokiego i niskiego ciśnienia 20 psi 150 kpa 1,5 bara oraz 10 psi 75 kpa 0,75 bara Siłownik wyzwalany niskim ciśnieniem Eliminuje ciśnienie różnicowe powietrze-woda i umożliwia zastosowanie silnika sprężarki powietrza mniejszego o 40% Szybszy dopływ wody do tryskaczy przy mniejszej ilości wilgoci KONFIGURACJA WYPOSAŻENIA Zawór bez napędu Wstępnie zmontowane Kolumna wodna Vic -Quick Zestaw wyposażenia kolumny obejmuje: Zestaw połączeniowy spustu Wstępnie ustawione przełączniki powietrza i alarmu Zawór sterujący Łącznik Installation-Ready typu 009N Duża płyta czołowa skierowana do przodu Całkowite chowanie klapy w celu ułatwienia serwisu i kontroli Kolumna wodna Vic -Quick Gotowa do użycia, najszybszy montaż Dołączony zestaw połączeniowy spustu 2

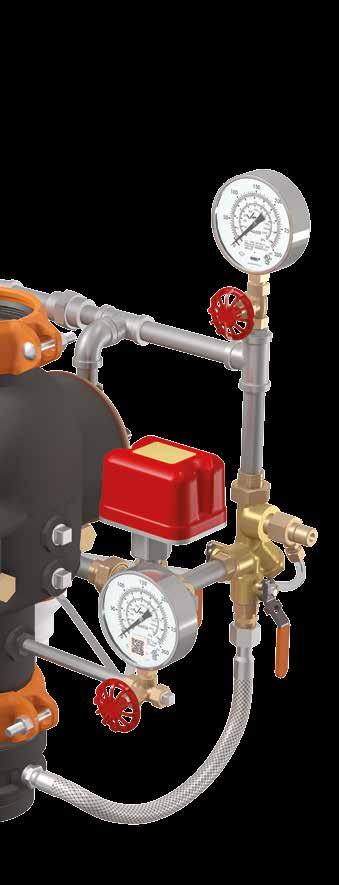

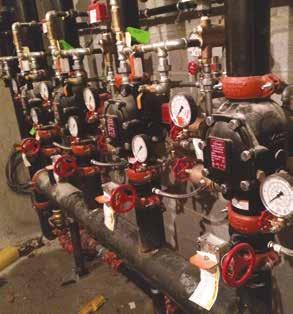

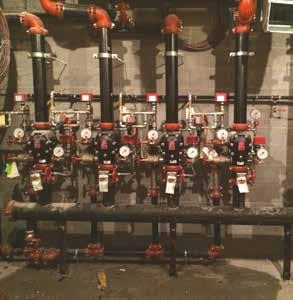

5 Kolektor zasilania powietrzem Wszystkie porty są wyraźnie oznaczone jako integralne porty akcesoriów dla opcjonalnego akceleratora Zamontowany wysoko dla optymalnego przepływu powietrza i łatwego dostępu Zestaw spustowy z kształtkami rurowymi Installation-Ready Rowkowane zestaw spustowe i kształtki rurowe FireLock Installation-Ready pozwalają na oszczędność czasu podczas montażu i konserwacji Wytrzymała membrana o bezpośrednim działaniu Mniej ruchomych części upraszcza konserwację Lżejszy, prostszy design Kolektor zalewania Kompaktowy design, dokładnie oznaczone dźwignie wody zalewania i testowania alarmów Unikalny gwint filtra siatkowego pasuje tylko do określonego kolektora Zespół kolektora alarmu Intuicyjna lokalizacja alarmowego przełącznika ciśnieniowego Zawór zwrotny z gniazdem utwardzonym zapobiega alarmowemu przepływowi wody do komory pośredniej Kod QR Szybkie połączenie telefoniczne z działem wsparcia klienta Victaulic lub kontakt mailowy Natychmiastowy dostęp mobilny do najnowszych informacji Design korpusu zaworu Stały design we wszystkich zastosowaniach Łatwe resetowanie klapy bez mechanicznych zatrzasków lub pokręteł victaulicfire.com 3

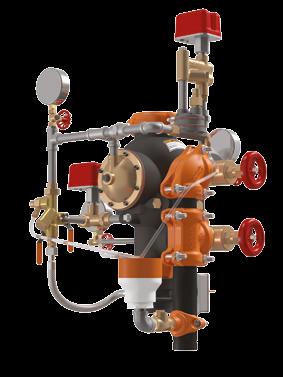

6 104-1a/02 Pobierz publikację 10.01, aby uzyskać wyczerpujące Zawór pokazany jako kolumna wodna Vic Quick a/02 Pobierz publikację 10.01, aby uzyskać wyczerpujące Zawór pokazany jako kolumna wodna Vic Quick. Zawór pokazany jako kolumna wodna Vic Quick a/02 Pobierz publikację 10.01, aby uzyskać wyczerpujące Zawór zwrotny FireLock Zawór serii 768N do instalacji suchych Pobierz publikację 31.80, aby uzyskać wyczerpujące Do zastosowania w lokalizacjach, w których orurowanie może zamarzać, jak nieogrzewane magazyny, parkingi zewnętrzne lub stadiony Opcje uruchomienia: Siłownik wyzwalany niskim ciśnieniem serii 776 Dostępne bez wyposażenia, ze wstępnie zmontowanym wyposażeniem, jako kolumna wodna Vic -Quick lub w szafie jako produkt FireLock Fire Pac serii 745 Rozmiary 1 ½ 8" DN40 DN200 Zawór zwrotny FireLock Zawór serii 769N do instalacji zalewowych Pobierz publikację 31.81, aby uzyskać wyczerpujące Do zastosowania w lokalizacjach wymagających kurtyn wodnych i szybkiego dostarczania wody, jak przechowywanie łatwopalnych materiałów lub hangary lotnicze Opcje uruchomienia: Siłownik elektromagnetyczny serii 753-E, siłownik wyzwalany niskim ciśnieniem serii 776 Dostępne bez wyposażenia, ze wstępnie zmontowanym wyposażeniem, jako kolumna wodna Vic Quick lub w szafie jako produkt FireLock Fire-Pac serii 745 Rozmiary 1 ½ 8" DN40 DN200 Zawór zwrotny FireLock Instalacja wstępnie sterowana serii 769N Pobierz publikację 31.82, aby uzyskać wyczerpujące Do zastosowania w lokalizacjach, w których konieczne są dodatkowe zabezpieczenia przed uruchomieniem instalacji, jak przechowywanie dzieł sztuki, biblioteki lub centra danych Opcje uruchomienia: Siłownik elektromagnetyczny serii 753-E, siłownik wyzwalany niskim ciśnieniem serii 776, siłownik elektropneumatyczny serii 767, podwójny siłownik pneumatyczny serii 798 Dostępne bez wyposażenia, ze wstępnie zmontowanym wyposażeniem, jako kolumna wodna Vic Quick lub w szafie jako produkt FireLock Fire-Pac serii 745 Rozmiary 1 ½ 8" DN40 DN200 4

7 FireLock Fire Pac SERIA 745 Pobierz publikację 30.23, aby uzyskać wyczerpujące Całkowicie zmontowany zawór przeciwpożarowy w szafie odpornej na warunki pogodowe Rozmiary 1 ½ 8" DN40 DN200 Rozwiązania na zamówienie Dzięki dostępnym opcjom każdy system Fire-Pac jest unikalny. Zabezpieczenie przed wpływem warunków atmosferycznych wg NEMA 4 Połączenie rurowe i spust można wykonać u dołu szafy, z lewej lub z prawej strony Komponenty izolacyjne i grzewcze dostępne dla minimalnej temperatury otoczenia 20 F -6 C Sprężarka i zestaw do napełniania azotem opcjonalnie Panel adresowalny, który może komunikować się z innymi inteligentnymi urządzeniami Specjalne kolory szafy Zawór zwrotny do instalacji mokrych/suchych FireLock NXT tylko Europa SERIA 764 Pobierz publikację 30.83, aby uzyskać wyczerpujące Dostępne bez wyposażenia, ze wstępnie zmontowanym wyposażeniem lub jako kolumna wodna Vic Quick Rozmiary 1 ½ 8" DN40 DN g/01 Pobierz publikację 10.01, aby uzyskać wyczerpujące victaulicfire.com 5

8 Zespół do automatycznej zmiany trybu pracy Dla wyzwalania elektrycznego SERII 769N Pobierz publikację 30.84, aby uzyskać wyczerpujące W razie zaniku zasilania AC moduł automatycznej zmiany trybu pracy przeskakuje z pozycji zamkniętej do otwartej dzięki szybkiemu impulsowi elektrycznemu Do zastosowania z zaworami wyzwalanymi elektrycznie serii 769N o wymiarach 1 ½ 8" DN40 DN200 Pobierz publikację 10.01, aby uzyskać wyczerpujące Zespół sprężarki i wyposażenia do utrzymania ciśnienia powietrza SERIA 7C7 Pobierz publikację 30.22, aby uzyskać wyczerpujące Sprężarka zamontowana na kolumnie wodnej, urządzenie do utrzymania poziomu ciśnienia powietrza serii 757P oraz przewody elastyczne instalacji Pobierz publikację 10.01, aby uzyskać wyczerpujące Akcelerator FireLock do instalacji suchych SERIA 746-LPA Pobierz publikację 30.64, aby uzyskać wyczerpujące Do zaworów wstępnie sterowanych serii 768 instalacji suchych i serii 769 w celu przyspieszenia czasu reakcji i dostosowania do większych instalacji Zakresy ciśnienia powietrza instalacji od 13 psi 90 kpa 0,9 bara do 18 psi 124 kpa 1,2 bara Świadectwa/ aprobaty: Pobierz publikację 10.01, aby uzyskać wyczerpujące 6

9 Turbina alarmowa instalacji mokrej SERIA 760 Pobierz publikację 30.32, aby uzyskać wyczerpujące Urządzenie mechaniczne napędzane wodą sygnalizujące przepływ wody w automatycznej instalacji tryskaczowej Grubość ścianki 2 13" mm Czasza dzwonka standardowo jest pomalowana czerwoną farbą 104e/01 Pobierz publikację 10.01, aby uzyskać wyczerpujące Zespół do utrzymania ciśnienia powietrza FireLock SERIE 757 i 757P Pobierz publikacje i z kompletnymi informacjami Dzięki wbudowanemu regulatorowi zmniejsza wysokie ciśnienie powietrza zasilającego zgodnie z ciśnieniem wody zasilającej Seria 757P jest wyposażona w przełącznik ciśnieniowy do stosowania z niewielkimi sprężarkami niewyposażonymi w przełączniki regulacji ciśnienia Pobierz publikację 10.01, aby uzyskać wyczerpujące Siłownik elektromagnetyczny FireLock 300 psi SERIA 753-E Pobierz publikację 30.63, aby uzyskać wyczerpujące Zaprojektowany do użytku z urządzeniami zalewowymi Victaulic FireLock i wstępnie sterowanymi wykorzystującymi sterowanie elektryczne Wykorzystuje łączniki ½" 15 mm NPT, 24 V DC Pobierz publikację 10.01, aby uzyskać wyczerpujące victaulicfire.com 7

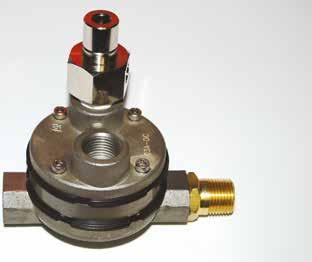

10 Elektropneumatyczny siłownik z podwójną blokadą sprzężoną SERIA 767 Pobierz publikację 30.62, aby uzyskać wyczerpujące Zaprojektowany do pojedynczego punktu dostępu dla zdarzeń pneumatycznych, bez względu na ciśnienie wody zasilającej i wbudowany siłownik elektryczny Wykorzystuje łączniki ½" 15 mm NPT, 24 V DC Pobierz publikację 10.01, aby uzyskać wyczerpujące Siłownik wyzwalany niskim ciśnieniem SERIA 776 Pobierz publikację 30.65, aby uzyskać wyczerpujące Zaprojektowany do pojedynczego punktu dostępu dla zdarzeń pneumatycznych, bez względu na ciśnienie wody zasilającej Standardowo z zaworami serii 768N do instalacji suchych, serii 769N do instalacji zalewowych i wstępnie sterowanymi serii 769N FireLock NXT Pobierz publikację 10.01, aby uzyskać wyczerpujące Podwójny siłownik pneumatyczny SERIA 798 Pobierz publikację 30.61, aby uzyskać wyczerpujące Zaprojektowany do uruchamiania pilota i instalacji tryskaczowej o ciśnieniu 7 psi 48 kpa 0,5 bara Pobierz publikację 10.01, aby uzyskać wyczerpujące 8

11 Tabela kompatybilnych akcesoriów STANDARD Seria 768N do instalacji suchych Seria 769N do instalacji zalewowych Seria 769N do instalacji wstępnie sterowanych Zespół sprężarki serii 7C7 Siłownik elektromagnetyczny serii 753-E Elektropneumatyczny siłownik serii 767 Siłownik wyzwalany niskim ciśnieniem serii 776 Podwójny siłownik pneumatyczny serii 798 Zespół łzawnika kulowego serii 729 Zawór zwrotny kulowy serii 748 Automatyczny spust serii 749 Ręczny ostrzegacz pożarowy serii 755 OPCJA Akcelerator serii 746 do instalacji suchych Akcelerator serii 746-LPA do instalacji suchych Zespół do utrzymania ciśnienia powietrza serii 757/757P Zestaw spustowy kolumny wodnej serii 75-D Dodatkowy zestaw alarmowy serii 75-B Turbina alarmowa instalacji mokrej serii 760 Zestaw połączeniowy spustu Zespół wyposażenia do automatycznej zmiany trybu pracy ELEKTRYCZNE Alarmowe czujniki ciśnieniowe Wyłączniki nadzoru Seria 764 do instalacji mokrych/suchych victaulicfire.com 9
