1 V I C T A U L I C I N S T A L A C J E P R Z E C I W P O Ż A R O W E FireLock NXT TM Automatyczne zawory TYPY URZĄDZEŃ Suche (powietrzne) Wzbudzające, elektryczne Wzbudzające z suchym pilotem Wzbudzające z mokrym pilotem elektryczne z pojedynczą blokadą sprzężoną, pneumatyczne bez blokady sprzężonej, pneumatyczne z podwójną blokadą sprzężoną, pneumatyczne/ elektryczne z podwójną blokadą sprzężoną, pneumatyczne KONFIGURACJE WYPOSAŻENIA Bez wyposażenia Wstępnie wyposażone Kolumna wodna Vic-Quick

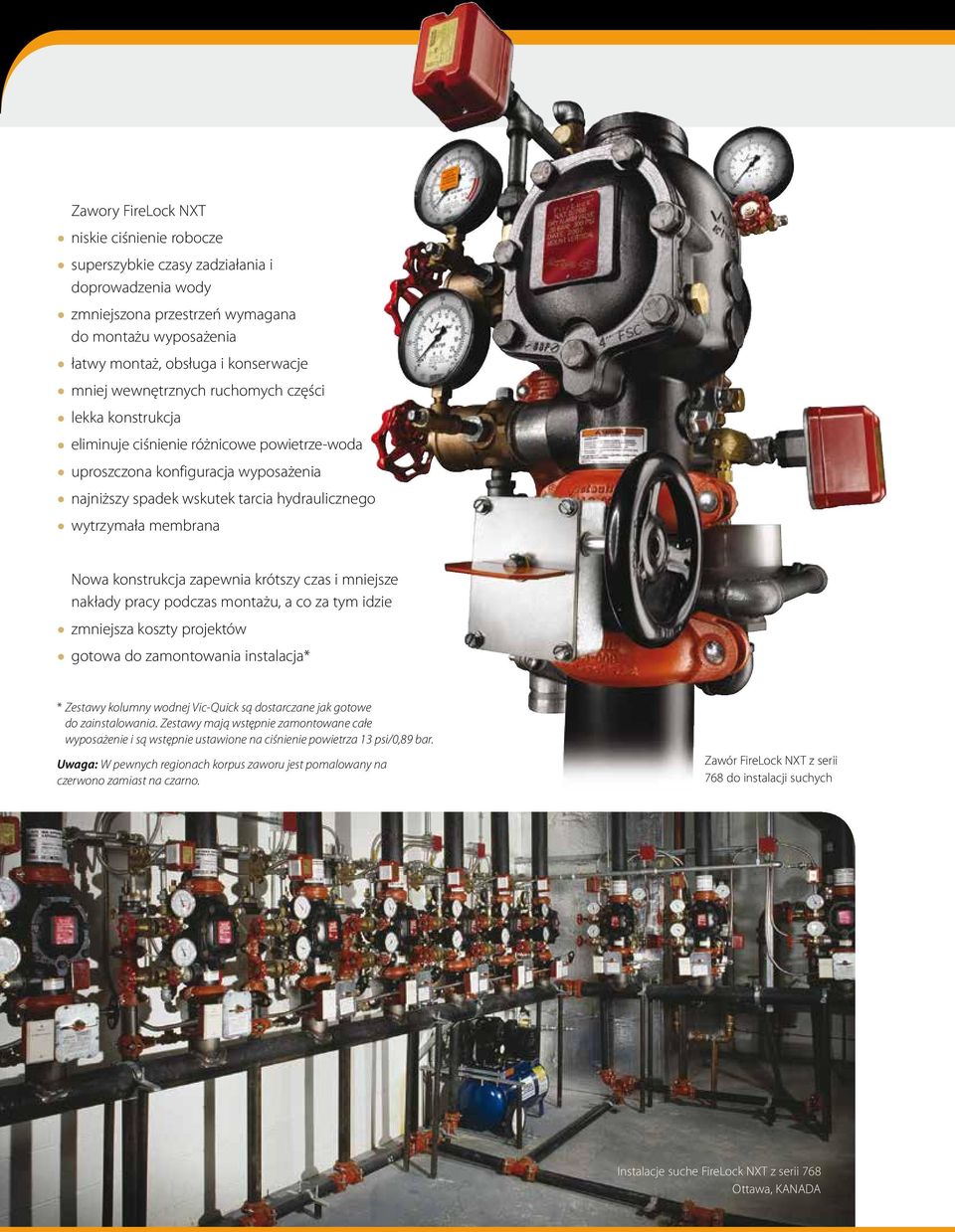

2 Zawory FireLock NXT niskie ciśnienie robocze superszybkie czasy zadziałania i doprowadzenia wody zmniejszona przestrzeń wymagana do montażu wyposażenia łatwy montaż, obsługa i konserwacje mniej wewnętrznych ruchomych części lekka konstrukcja eliminuje ciśnienie różnicowe powietrze-woda uproszczona konfiguracja wyposażenia najniższy spadek wskutek tarcia hydraulicznego wytrzymała membrana Nowa konstrukcja zapewnia krótszy czas i mniejsze nakłady pracy podczas montażu, a co za tym idzie zmniejsza koszty projektów gotowa do zamontowania instalacja* * Zestawy kolumny wodnej Vic-Quick są dostarczane jak gotowe do zainstalowania. Zestawy mają wstępnie zamontowane całe wyposażenie i są wstępnie ustawione na ciśnienie powietrza 13 psi/0,89 bar. Uwaga: W pewnych regionach korpus zaworu jest pomalowany na czerwono zamiast na czarno. Zawór FireLock NXT z serii 768 do instalacji suchych Instalacje suche FireLock NXT z serii 768 Ottawa, KANADA

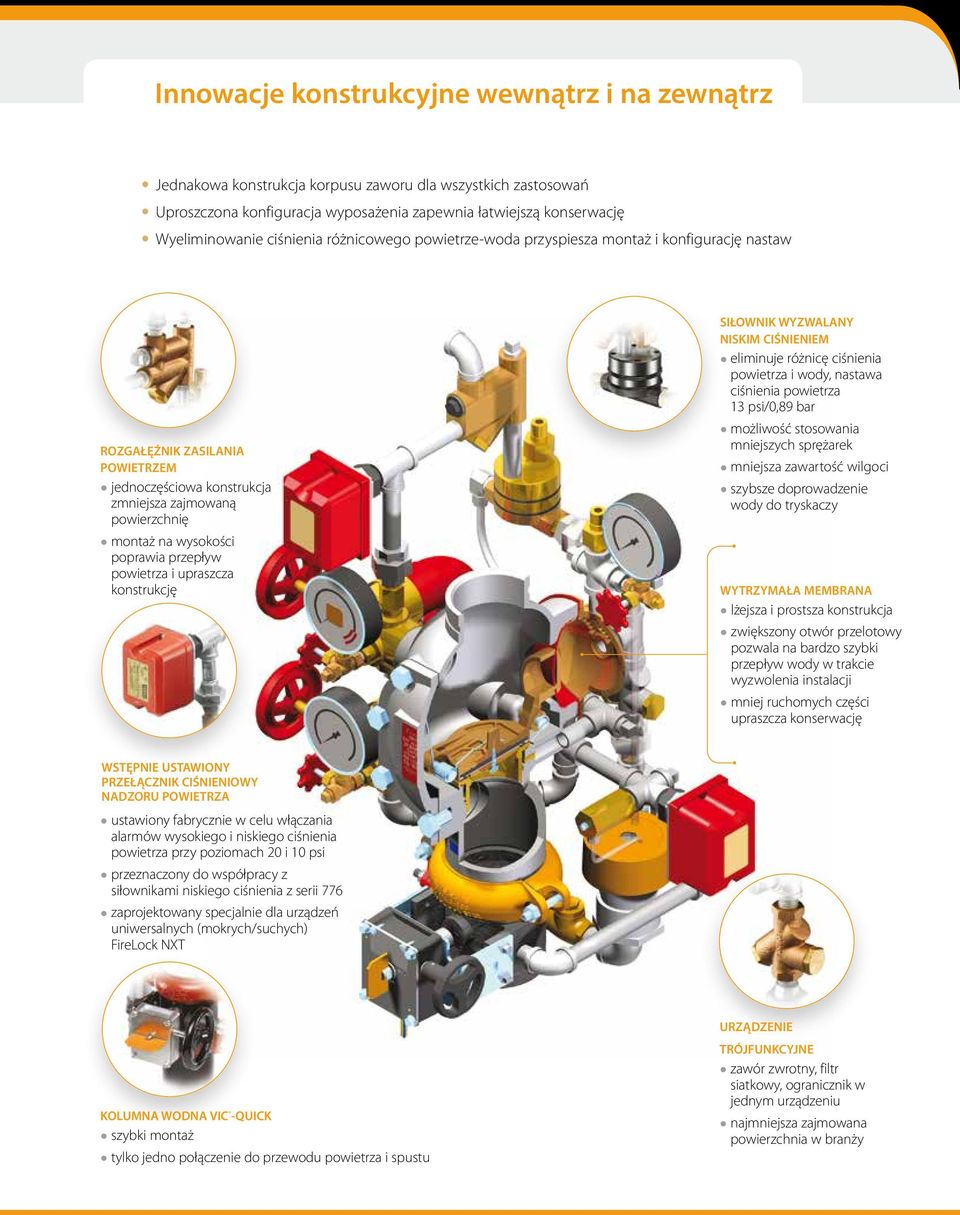

3 Innowacje konstrukcyjne wewnątrz i na zewnątrz Jednakowa konstrukcja korpusu zaworu dla wszystkich zastosowań Uproszczona konfiguracja wyposażenia zapewnia łatwiejszą konserwację Wyeliminowanie ciśnienia różnicowego powietrze-woda przyspiesza montaż i konfigurację nastaw ROZGAŁĘŹNIK ZASILANIA POWIETRZEM jednoczęściowa konstrukcja zmniejsza zajmowaną powierzchnię montaż na wysokości poprawia przepływ powietrza i upraszcza konstrukcję SIŁOWNIK WYZWALANY NISKIM CIŚNIENIEM eliminuje różnicę ciśnienia powietrza i wody, nastawa ciśnienia powietrza 13 psi/0,89 bar możliwość stosowania mniejszych sprężarek mniejsza zawartość wilgoci szybsze doprowadzenie wody do tryskaczy WYTRZYMAŁA MEMBRANA lżejsza i prostsza konstrukcja zwiększony otwór przelotowy pozwala na bardzo szybki przepływ wody w trakcie wyzwolenia instalacji mniej ruchomych części upraszcza konserwację WSTĘPNIE USTAWIONY PRZEŁĄCZNIK CIŚNIENIOWY NADZORU POWIETRZA ustawiony fabrycznie w celu włączania alarmów wysokiego i niskiego ciśnienia powietrza przy poziomach 20 i 10 psi przeznaczony do współpracy z siłownikami niskiego ciśnienia z serii 776 zaprojektowany specjalnie dla urządzeń uniwersalnych (mokrych/suchych) FireLock NXT KOLUMNA WODNA VIC -QUICK szybki montaż tylko jedno połączenie do przewodu powietrza i spustu URZĄDZENIE TRÓJFUNKCYJNE zawór zwrotny, filtr siatkowy, ogranicznik w jednym urządzeniu najmniejsza zajmowana powierzchnia w branży

4 Konfiguracje systemów FireLock NXT System suchy seria 768 Do zastosowań, w których instalacje rurowe mogą zamarzać; np. nieogrzewane magazyny, parkingi czy stadiony Ciśnienie robocze do 300 psi/2065 kpa Patrz publikacja VNIIPO System wzbudzający seria 769D Do zastosowań, w których wymagane są kurtyny wodne i szybkie doprowadzenie wody; np. magazyny materiałów łatwo palnych czy hangary lotnicze Ciśnienie robocze do 300 psi/2065 kpa Patrz publikacja VNIIPO System wstępnie sterowany seria 769P Do zastosowań, w których wymagane są dodatkowe zabezpieczenia przed zadziałaniem instalacji; np. zbiory cennych dzieł sztuki, biblioteki czy centra danych Dostępnych jest kilka konfiguracji wyposażenia wykorzystujących szereg pneumatycznych i elektrycznych metod uruchamiania instalacji Ciśnienie robocze do 300 psi/2065 kpa Patrz publikacja System uniwersalny (mokry/suchy) seria 764 Do zastosowań, w których warunki klimatyczne pozwalają w pewnych porach roku na stosowanie instalacji mokrych; np. w obiektach magazynowych, które nie muszą być ogrzewane przez cały rok Łatwa zmiana typu instalacji z mokrej na suchą w ciągu kilku minut Ciśnienie robocze do 300 psi/2065 kpa Patrz publikacja VNIIPO

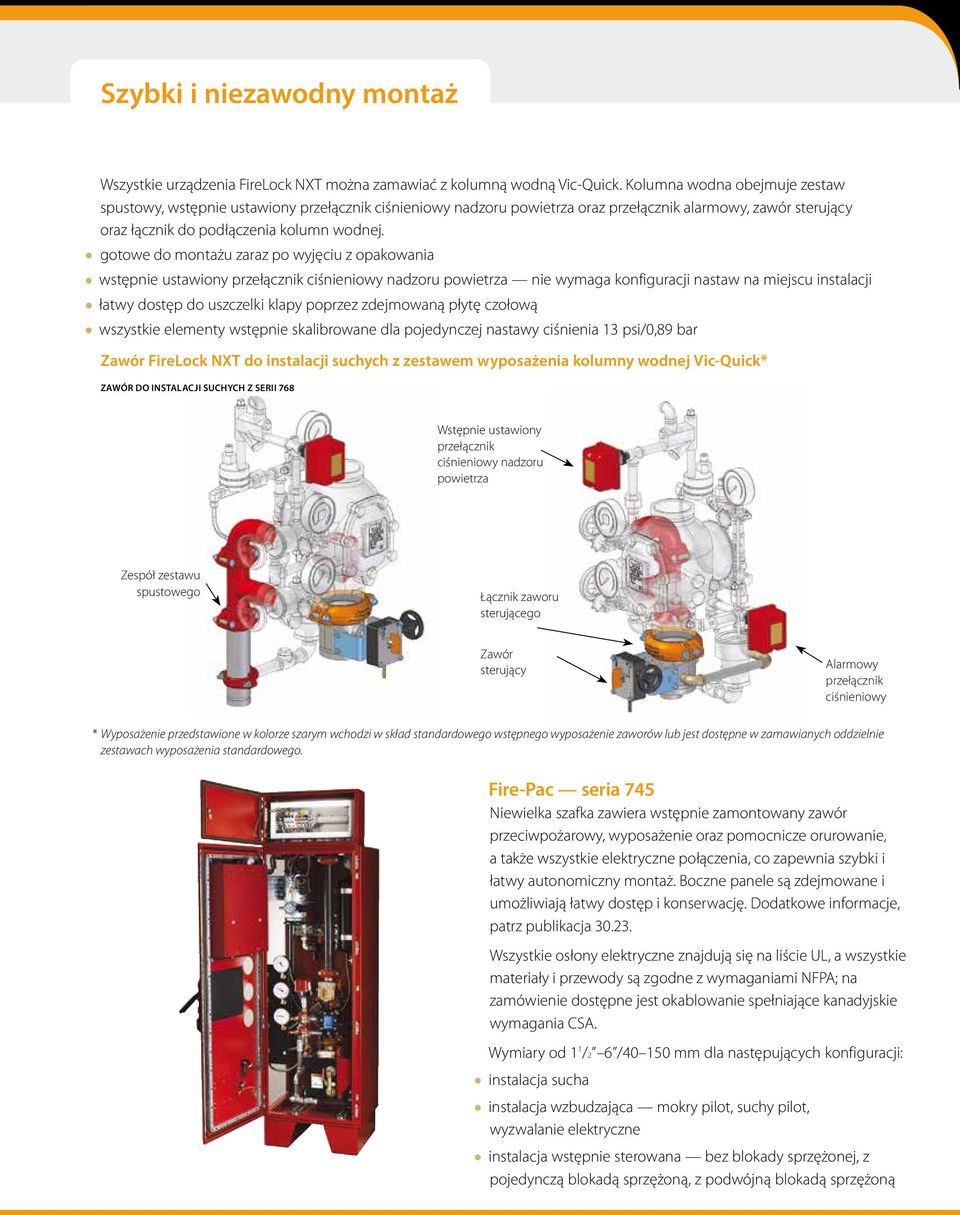

5 Szybki i niezawodny montaż Wszystkie urządzenia FireLock NXT można zamawiać z kolumną wodną Vic-Quick. Kolumna wodna obejmuje zestaw spustowy, wstępnie ustawiony przełącznik ciśnieniowy nadzoru powietrza oraz przełącznik alarmowy, zawór sterujący oraz łącznik do podłączenia kolumn wodnej. gotowe do montażu zaraz po wyjęciu z opakowania wstępnie ustawiony przełącznik ciśnieniowy nadzoru powietrza nie wymaga konfiguracji nastaw na miejscu instalacji łatwy dostęp do uszczelki klapy poprzez zdejmowaną płytę czołową wszystkie elementy wstępnie skalibrowane dla pojedynczej nastawy ciśnienia 13 psi/0,89 bar Zawór FireLock NXT do instalacji suchych z zestawem wyposażenia kolumny wodnej Vic-Quick* ZAWÓR DO INSTALACJI SUCHYCH Z SERII 768 Wstępnie ustawiony przełącznik ciśnieniowy nadzoru powietrza Zespół zestawu spustowego Łącznik zaworu sterującego Zawór sterujący Alarmowy przełącznik ciśnieniowy * Wyposażenie przedstawione w kolorze szarym wchodzi w skład standardowego wstępnego wyposażenie zaworów lub jest dostępne w zamawianych oddzielnie zestawach wyposażenia standardowego. Fire-Pac seria 745 Niewielka szafka zawiera wstępnie zamontowany zawór przeciwpożarowy, wyposażenie oraz pomocnicze orurowanie, a także wszystkie elektryczne połączenia, co zapewnia szybki i łatwy autonomiczny montaż. Boczne panele są zdejmowane i umożliwiają łatwy dostęp i konserwację. Dodatkowe informacje, patrz publikacja Wszystkie osłony elektryczne znajdują się na liście UL, a wszystkie materiały i przewody są zgodne z wymaganiami NFPA; na zamówienie dostępne jest okablowanie spełniające kanadyjskie wymagania CSA. Wymiary od 1 1 /2 6 / mm dla następujących konfiguracji: instalacja sucha instalacja wzbudzająca mokry pilot, suchy pilot, wyzwalanie elektryczne instalacja wstępnie sterowana bez blokady sprzężonej, z pojedynczą blokadą sprzężoną, z podwójną blokadą sprzężoną

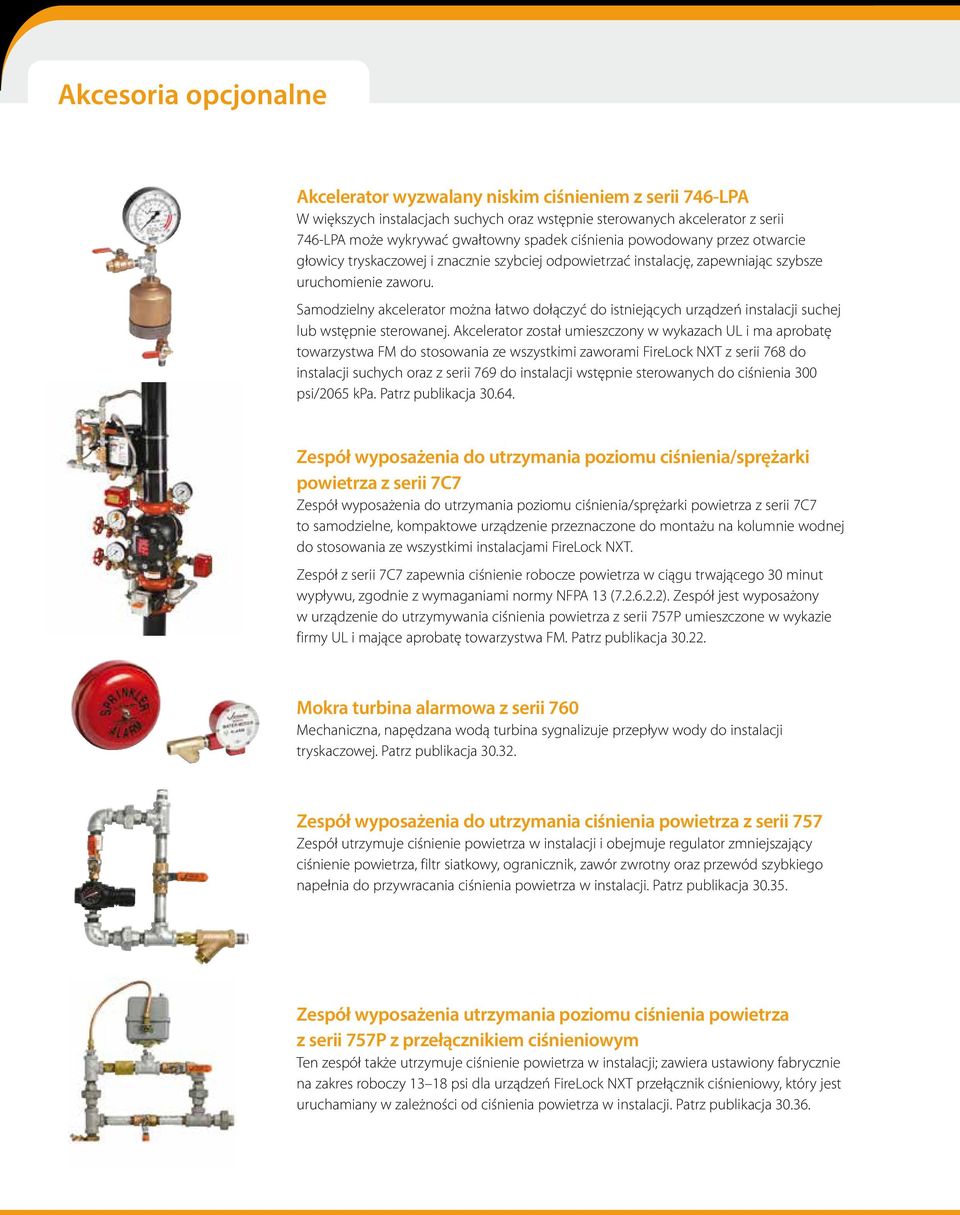

6 Akcesoria opcjonalne Akcelerator wyzwalany niskim ciśnieniem z serii 746-LPA W większych instalacjach suchych oraz wstępnie sterowanych akcelerator z serii 746-LPA może wykrywać gwałtowny spadek ciśnienia powodowany przez otwarcie głowicy tryskaczowej i znacznie szybciej odpowietrzać instalację, zapewniając szybsze uruchomienie zaworu. Samodzielny akcelerator można łatwo dołączyć do istniejących urządzeń instalacji suchej lub wstępnie sterowanej. Akcelerator został umieszczony w wykazach UL i ma aprobatę towarzystwa FM do stosowania ze wszystkimi zaworami FireLock NXT z serii 768 do instalacji suchych oraz z serii 769 do instalacji wstępnie sterowanych do ciśnienia 300 psi/2065 kpa. Patrz publikacja Zespół wyposażenia do utrzymania poziomu ciśnienia/sprężarki powietrza z serii 7C7 Zespół wyposażenia do utrzymania poziomu ciśnienia/sprężarki powietrza z serii 7C7 to samodzielne, kompaktowe urządzenie przeznaczone do montażu na kolumnie wodnej do stosowania ze wszystkimi instalacjami FireLock NXT. Zespół z serii 7C7 zapewnia ciśnienie robocze powietrza w ciągu trwającego 30 minut wypływu, zgodnie z wymaganiami normy NFPA 13 ( ). Zespół jest wyposażony w urządzenie do utrzymywania ciśnienia powietrza z serii 757P umieszczone w wykazie firmy UL i mające aprobatę towarzystwa FM. Patrz publikacja Mokra turbina alarmowa z serii 760 Mechaniczna, napędzana wodą turbina sygnalizuje przepływ wody do instalacji tryskaczowej. Patrz publikacja Zespół wyposażenia do utrzymania ciśnienia powietrza z serii 757 Zespół utrzymuje ciśnienie powietrza w instalacji i obejmuje regulator zmniejszający ciśnienie powietrza, filtr siatkowy, ogranicznik, zawór zwrotny oraz przewód szybkiego napełnia do przywracania ciśnienia powietrza w instalacji. Patrz publikacja Zespół wyposażenia utrzymania poziomu ciśnienia powietrza z serii 757P z przełącznikiem ciśnieniowym Ten zespół także utrzymuje ciśnienie powietrza w instalacji; zawiera ustawiony fabrycznie na zakres roboczy psi dla urządzeń FireLock NXT przełącznik ciśnieniowy, który jest uruchamiany w zależności od ciśnienia powietrza w instalacji. Patrz publikacja

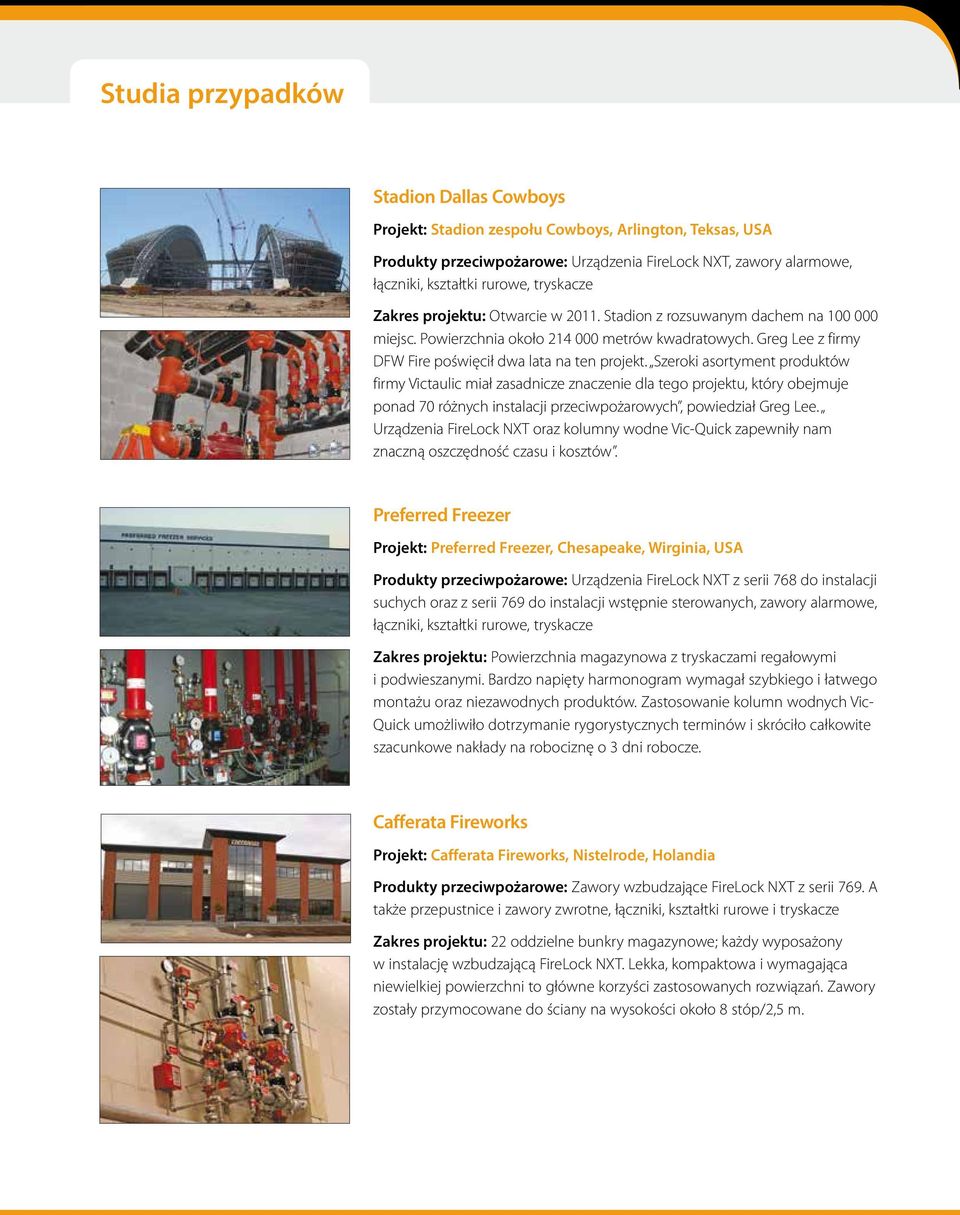

7 Studia przypadków Stadion Dallas Cowboys Projekt: Stadion zespołu Cowboys, Arlington, Teksas, USA Produkty przeciwpożarowe: Urządzenia FireLock NXT, zawory alarmowe, łączniki, kształtki rurowe, tryskacze Zakres projektu: Otwarcie w Stadion z rozsuwanym dachem na miejsc. Powierzchnia około metrów kwadratowych. Greg Lee z firmy DFW Fire poświęcił dwa lata na ten projekt. Szeroki asortyment produktów firmy Victaulic miał zasadnicze znaczenie dla tego projektu, który obejmuje ponad 70 różnych instalacji przeciwpożarowych, powiedział Greg Lee. Urządzenia FireLock NXT oraz kolumny wodne Vic-Quick zapewniły nam znaczną oszczędność czasu i kosztów. Preferred Freezer Projekt: Preferred Freezer, Chesapeake, Wirginia, USA Produkty przeciwpożarowe: Urządzenia FireLock NXT z serii 768 do instalacji suchych oraz z serii 769 do instalacji wstępnie sterowanych, zawory alarmowe, łączniki, kształtki rurowe, tryskacze Zakres projektu: Powierzchnia magazynowa z tryskaczami regałowymi i podwieszanymi. Bardzo napięty harmonogram wymagał szybkiego i łatwego montażu oraz niezawodnych produktów. Zastosowanie kolumn wodnych Vic- Quick umożliwiło dotrzymanie rygorystycznych terminów i skróciło całkowite szacunkowe nakłady na robociznę o 3 dni robocze. Cafferata Fireworks Projekt: Cafferata Fireworks, Nistelrode, Holandia Produkty przeciwpożarowe: Zawory wzbudzające FireLock NXT z serii 769. A także przepustnice i zawory zwrotne, łączniki, kształtki rurowe i tryskacze Zakres projektu: 22 oddzielne bunkry magazynowe; każdy wyposażony w instalację wzbudzającą FireLock NXT. Lekka, kompaktowa i wymagająca niewielkiej powierzchni to główne korzyści zastosowanych rozwiązań. Zawory zostały przymocowane do ściany na wysokości około 8 stóp/2,5 m.
