* konfiguracja routera Asmax V.1501 lub V.1502T do połączenia z Polpakiem-T lub inną siecią typu Frame Relay

Wielkość: px

Rozpocząć pokaz od strony:

Download "* konfiguracja routera Asmax V.1501 lub V.1502T do połączenia z Polpakiem-T lub inną siecią typu Frame Relay"

Julian Leśniak
8 lat temu
Przeglądów:

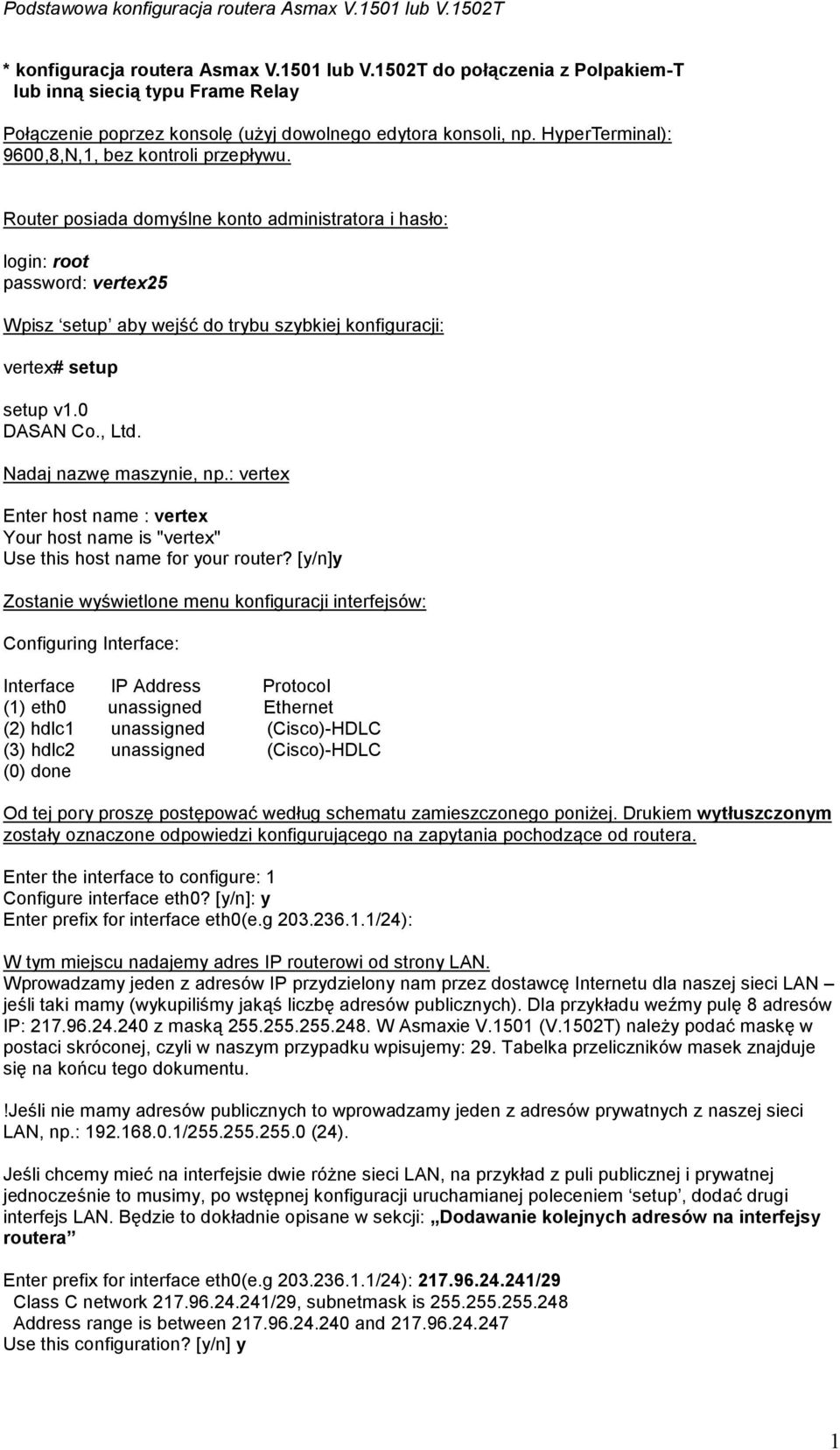

1 * konfiguracja routera Asmax V.1501 lub V.1502T do połączenia z Polpakiem-T lub inną siecią typu Frame Relay Połączenie poprzez konsolę (użyj dowolnego edytora konsoli, np. HyperTerminal): 9600,8,N,1, bez kontroli przepływu. Router posiada domyślne konto administratora i hasło: login: root password: vertex25 Wpisz setup aby wejść do trybu szybkiej konfiguracji: vertex# setup setup v1.0 DASAN Co., Ltd. Nadaj nazwę maszynie, np.: vertex Enter host name : vertex Your host name is "vertex" Use this host name for your router? [y/n]y Zostanie wyświetlone menu konfiguracji interfejsów: Configuring Interface: Interface IP Address Protocol (1) eth0 unassigned Ethernet (2) hdlc1 unassigned (Cisco)-HDLC (3) hdlc2 unassigned (Cisco)-HDLC (0) done Od tej pory proszę postępować według schematu zamieszczonego poniżej. Drukiem wytłuszczonym zostały oznaczone odpowiedzi konfigurującego na zapytania pochodzące od routera. Enter the interface to configure: 1 Configure interface eth0? [y/n]: y Enter prefix for interface eth0(e.g /24): W tym miejscu nadajemy adres IP routerowi od strony LAN. Wprowadzamy jeden z adresów IP przydzielony nam przez dostawcę Internetu dla naszej sieci LAN jeśli taki mamy (wykupiliśmy jakąś liczbę adresów publicznych). Dla przykładu weźmy pulę 8 adresów IP: z maską W Asmaxie V.1501 (V.1502T) należy podać maskę w postaci skróconej, czyli w naszym przypadku wpisujemy: 29. Tabelka przeliczników masek znajduje się na końcu tego dokumentu.!jeśli nie mamy adresów publicznych to wprowadzamy jeden z adresów prywatnych z naszej sieci LAN, np.: / (24). Jeśli chcemy mieć na interfejsie dwie różne sieci LAN, na przykład z puli publicznej i prywatnej jednocześnie to musimy, po wstępnej konfiguracji uruchamianej poleceniem setup, dodać drugi interfejs LAN. Będzie to dokładnie opisane w sekcji: Dodawanie kolejnych adresów na interfejsy routera Enter prefix for interface eth0(e.g /24): /29 Class C network /29, subnetmask is Address range is between and

Router posiada domyślne konto administratora i hasło: login: root password: vertex25 Wpisz setup aby wejść do trybu szybkiej konfiguracji: vertex# setup setup v1.0 DASAN Co., Ltd.

2 Teraz przechodzimy do konfiguracji routera od strony WAN. Configuring Interface: Interface IP Address Protocol (1) eth /29 Ethernet (2) hdlc1 unassigned (Cisco)-HDLC (3) hdlc2 unassigned (Cisco)-HDLC (0) done Enter the interface to configure: 2 Configure interface hdlc1? [y/n] y Encapsulation type for this interface (1) Cisco-HDLC (2) PPP (3) Frame Relay Enter the entry number : 3 The encapsulation type on this interface is Frame Relay Available Frame Relay modes (1) DTE mode (default) (2) DCE mode Choose Frame Relay mode : 1 Available LMI-types when connected to a frame relay switch (1) ansi (2) q933a Enter lmi-type : 1 Enter the DLCI number for this interface (e.g:100): Tu wpisujemy identyfikator kanału wirtualnego. Numer DLCI powinien znajdować się na protokole oddawczym łącza dzierżawionego. TPSA zwykle przyznaje numer 99. Enter the DLCI number for this interface (e.g:100): 99 Configure Frame-Realy encapsulation for subinterface (1) no-ietf (2) ietf Enter Frame-Relay encapsulation type: 2 The lmi-type on subinterface is ansi The Frame-Relay encapsulation for subinterface is ietf Enter prefix for interface hdlc1(e.g /30): W tym miejscu należy podać adres IP routera od strony WAN. Często nazywany jest on przez dostawców Internetu numerem IP routera abonenta. Zwykle maska dla tego numeru IP wynosi (30). Enter prefix for interface hdlc1(e.g /30): /30 Enter prefix for peer of interface hdlc1(e.g /30): Tutaj jesteśmy proszeni o wpisanie pary dla wcześniejszego adresu. Jest to adres routera brzegowego naszego dostawcy Internetowego. Zwykle różni się od naszego adresu WAN o oczko wyżej lub niżej. Enter prefix for peer of interface hdlc1(e.g /30): /30 hdlc1: encapsulation frame-relay hdlc1: dlci 99 added Frame-Relay DTE mode 2

[y/n] y Encapsulation type for this interface (1) Cisco-HDLC (2) PPP (3) Frame Relay Enter the entry number : 3 The encapsulation type on this interface is Frame Relay Available Frame Relay modes (1)

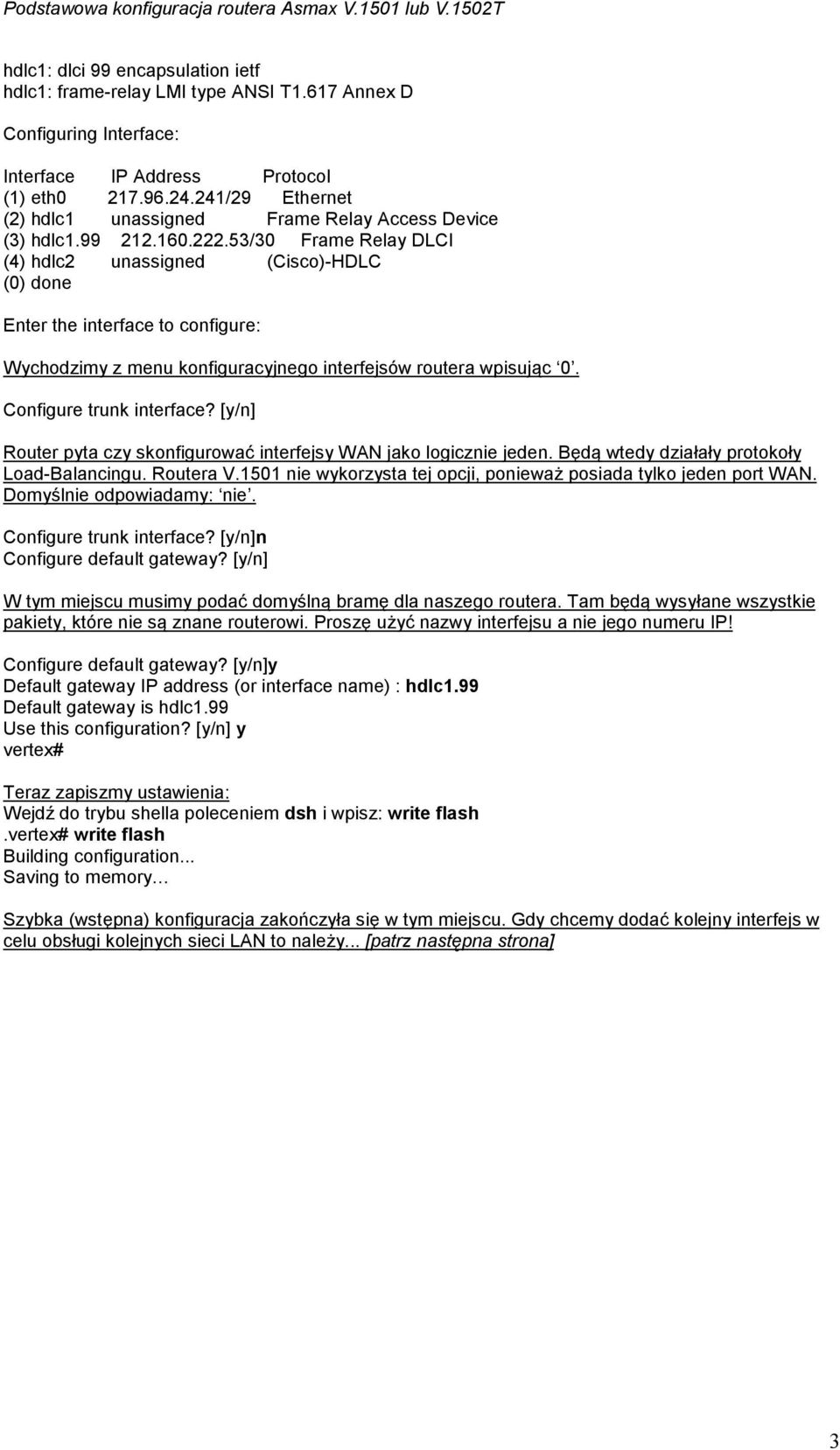

3 hdlc1: dlci 99 encapsulation ietf hdlc1: frame-relay LMI type ANSI T1.617 Annex D Configuring Interface: Interface IP Address Protocol (1) eth /29 Ethernet (2) hdlc1 unassigned Frame Relay Access Device (3) hdlc /30 Frame Relay DLCI (4) hdlc2 unassigned (Cisco)-HDLC (0) done Enter the interface to configure: Wychodzimy z menu konfiguracyjnego interfejsów routera wpisując 0. Configure trunk interface? [y/n] Router pyta czy skonfigurować interfejsy WAN jako logicznie jeden. Będą wtedy działały protokoły Load-Balancingu. Routera V.1501 nie wykorzysta tej opcji, ponieważ posiada tylko jeden port WAN. Domyślnie odpowiadamy: nie. Configure trunk interface? [y/n]n Configure default gateway? [y/n] W tym miejscu musimy podać domyślną bramę dla naszego routera. Tam będą wysyłane wszystkie pakiety, które nie są znane routerowi. Proszę użyć nazwy interfejsu a nie jego numeru IP! Configure default gateway? [y/n]y Default gateway IP address (or interface name) : hdlc1.99 Default gateway is hdlc1.99 vertex# Teraz zapiszmy ustawienia: Wejdź do trybu shella poleceniem dsh i wpisz: write flash.vertex# write flash Building configuration... Saving to memory Szybka (wstępna) konfiguracja zakończyła się w tym miejscu. Gdy chcemy dodać kolejny interfejs w celu obsługi kolejnych sieci LAN to należy... [patrz następna strona] 3

53/30 Frame Relay DLCI (4) hdlc2 unassigned (Cisco)-HDLC (0) done Enter the interface to configure: Wychodzimy z menu konfiguracyjnego interfejsów routera wpisując 0. Configure trunk interface?

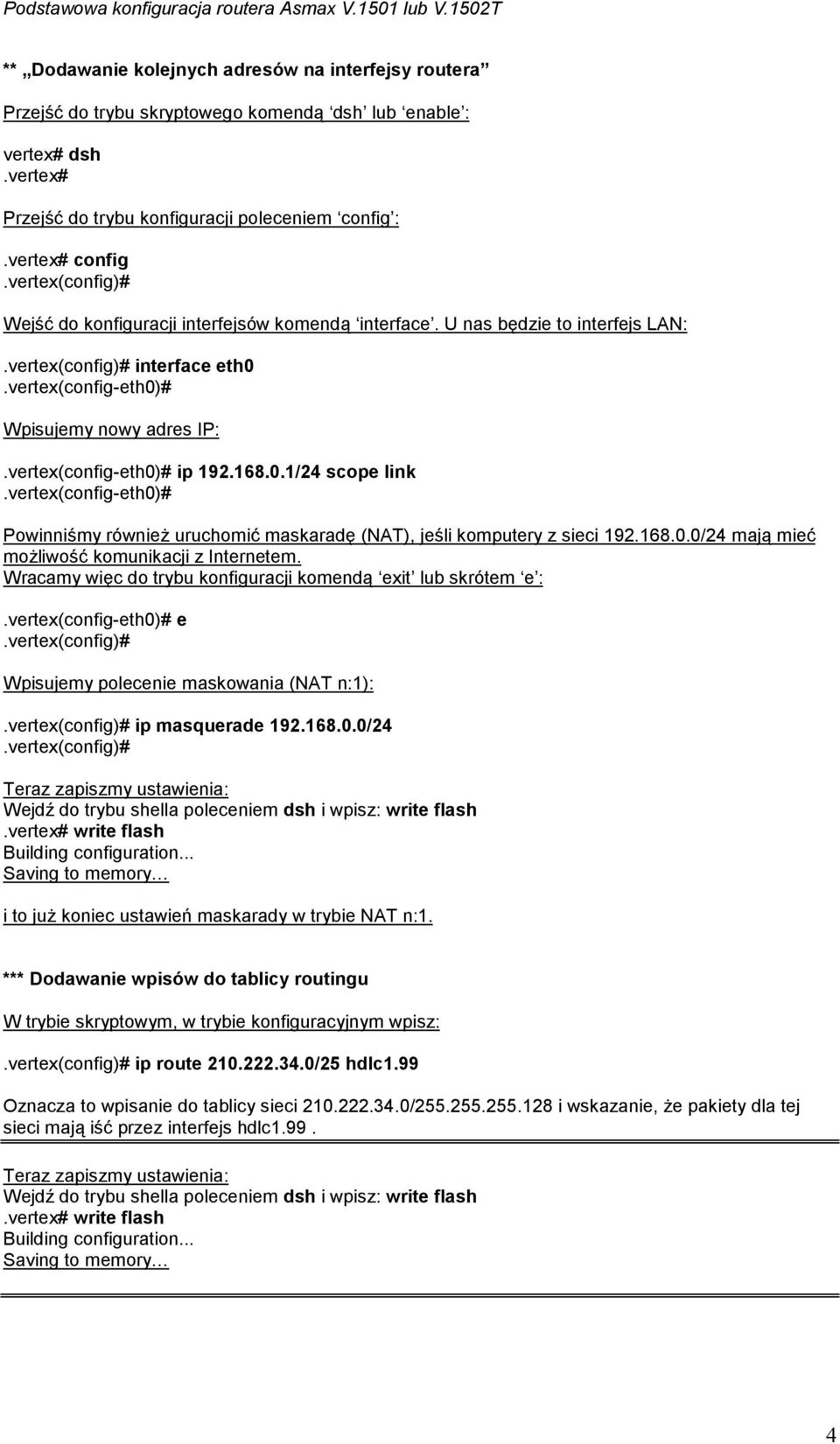

4 ** Dodawanie kolejnych adresów na interfejsy routera Przejść do trybu skryptowego komendą dsh lub enable : vertex# dsh.vertex# Przejść do trybu konfiguracji poleceniem config :.vertex# config.vertex(config)# Wejść do konfiguracji interfejsów komendą interface. U nas będzie to interfejs LAN:.vertex(config)# interface eth0.vertex(config-eth0)# Wpisujemy nowy adres IP:.vertex(config-eth0)# ip /24 scope link.vertex(config-eth0)# Powinniśmy również uruchomić maskaradę (NAT), jeśli komputery z sieci /24 mają mieć możliwość komunikacji z Internetem. Wracamy więc do trybu konfiguracji komendą exit lub skrótem e :.vertex(config-eth0)# e.vertex(config)# Wpisujemy polecenie maskowania (NAT n:1):.vertex(config)# ip masquerade /24.vertex(config)# Teraz zapiszmy ustawienia: Wejdź do trybu shella poleceniem dsh i wpisz: write flash.vertex# write flash Building configuration... Saving to memory i to już koniec ustawień maskarady w trybie NAT n:1. *** Dodawanie wpisów do tablicy routingu W trybie skryptowym, w trybie konfiguracyjnym wpisz:.vertex(config)# ip route /25 hdlc1.99 Oznacza to wpisanie do tablicy sieci / i wskazanie, że pakiety dla tej sieci mają iść przez interfejs hdlc1.99. Teraz zapiszmy ustawienia: Wejdź do trybu shella poleceniem dsh i wpisz: write flash.vertex# write flash Building configuration... Saving to memory 4

vertex(config-eth0)# ip 192.168.0.1/24 scope link.vertex(config-eth0)# Powinniśmy również uruchomić maskaradę (NAT), jeśli komputery z sieci 192.168.0.0/24 mają mieć możliwość komunikacji z Internetem.

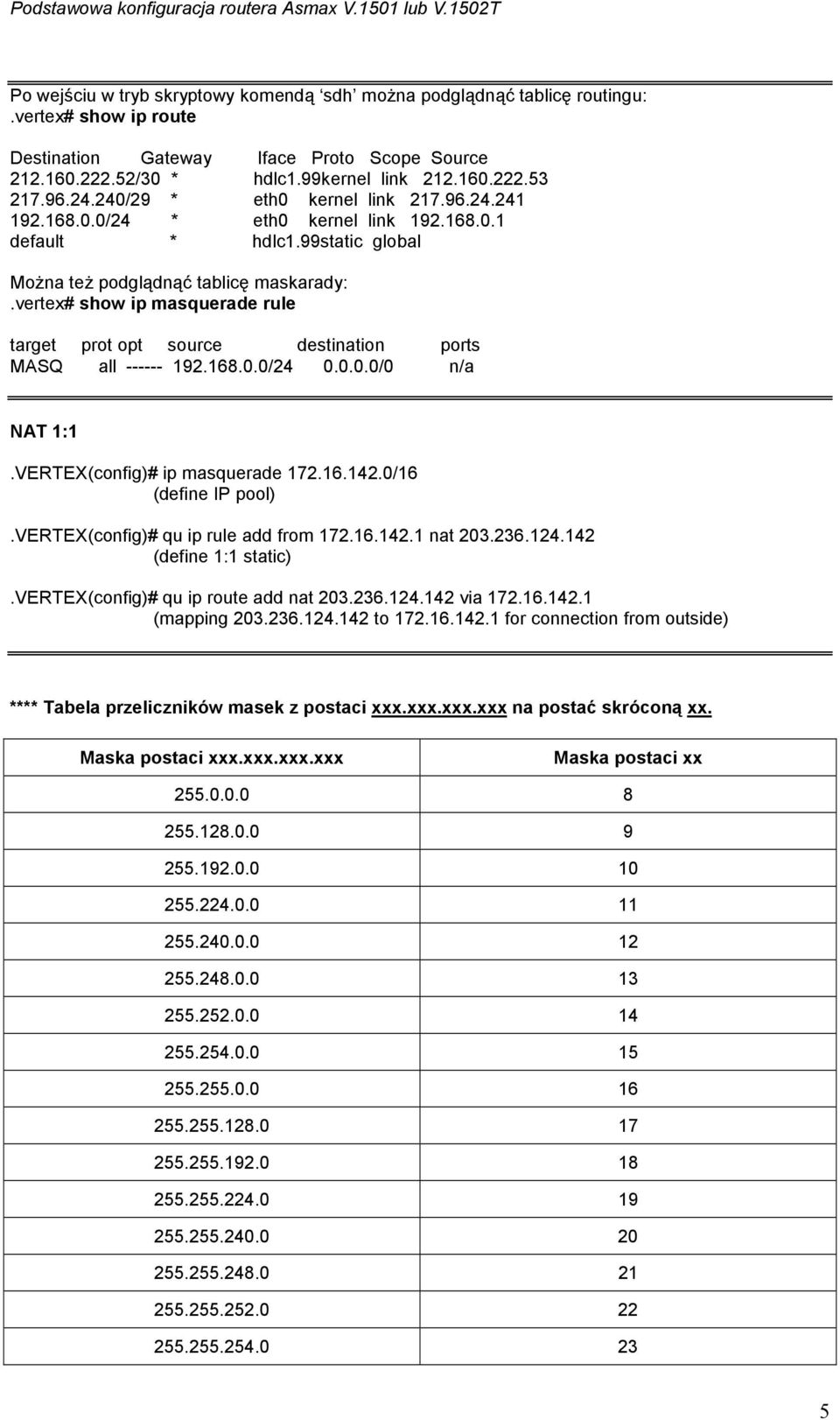

5 Po wejściu w tryb skryptowy komendą sdh można podglądnąć tablicę routingu:.vertex# show ip route Destination Gateway Iface Proto Scope Source /30 * hdlc1.99kernel link /29 * eth0 kernel link /24 * eth0 kernel link default * hdlc1.99static global Można też podglądnąć tablicę maskarady:.vertex# show ip masquerade rule target prot opt source destination ports MASQ all / /0 n/a NAT 1:1.VERTEX(config)# ip masquerade /16 (define IP pool).vertex(config)# qu ip rule add from nat (define 1:1 static).vertex(config)# qu ip route add nat via (mapping to for connection from outside) **** Tabela przeliczników masek z postaci xxx.xxx.xxx.xxx na postać skróconą xx. Maska postaci xxx.xxx.xxx.xxx Maska postaci xx

vertex# show ip masquerade rule target prot opt source destination ports MASQ all ------ 192.168.0.0/24 0.0.0.0/0 n/a NAT 1:1.VERTEX(config)# ip masquerade 172.16.142.0/16 (define IP pool).

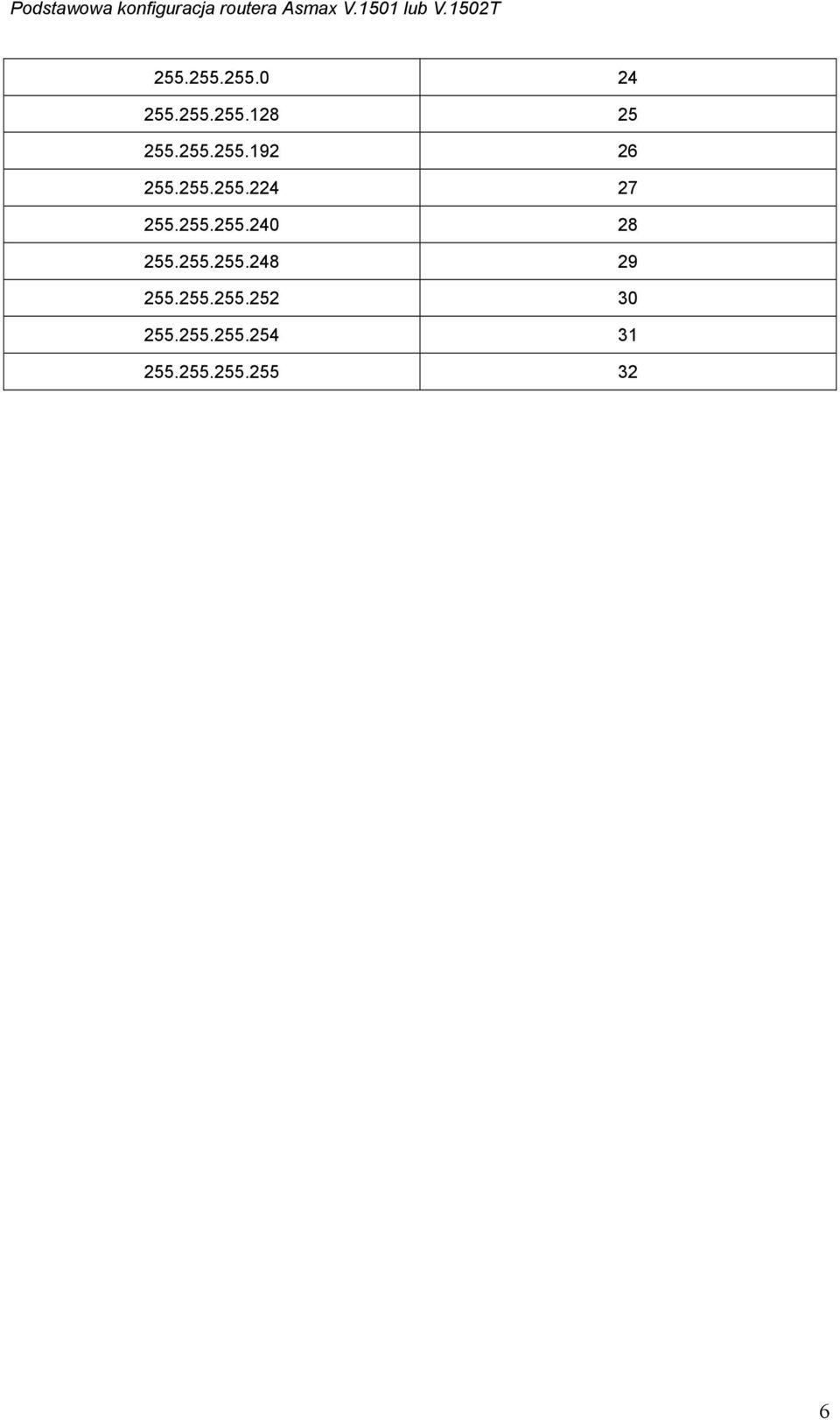

255.255.248 29 255.255.255.252 30 255.255.255.254 31 255.
