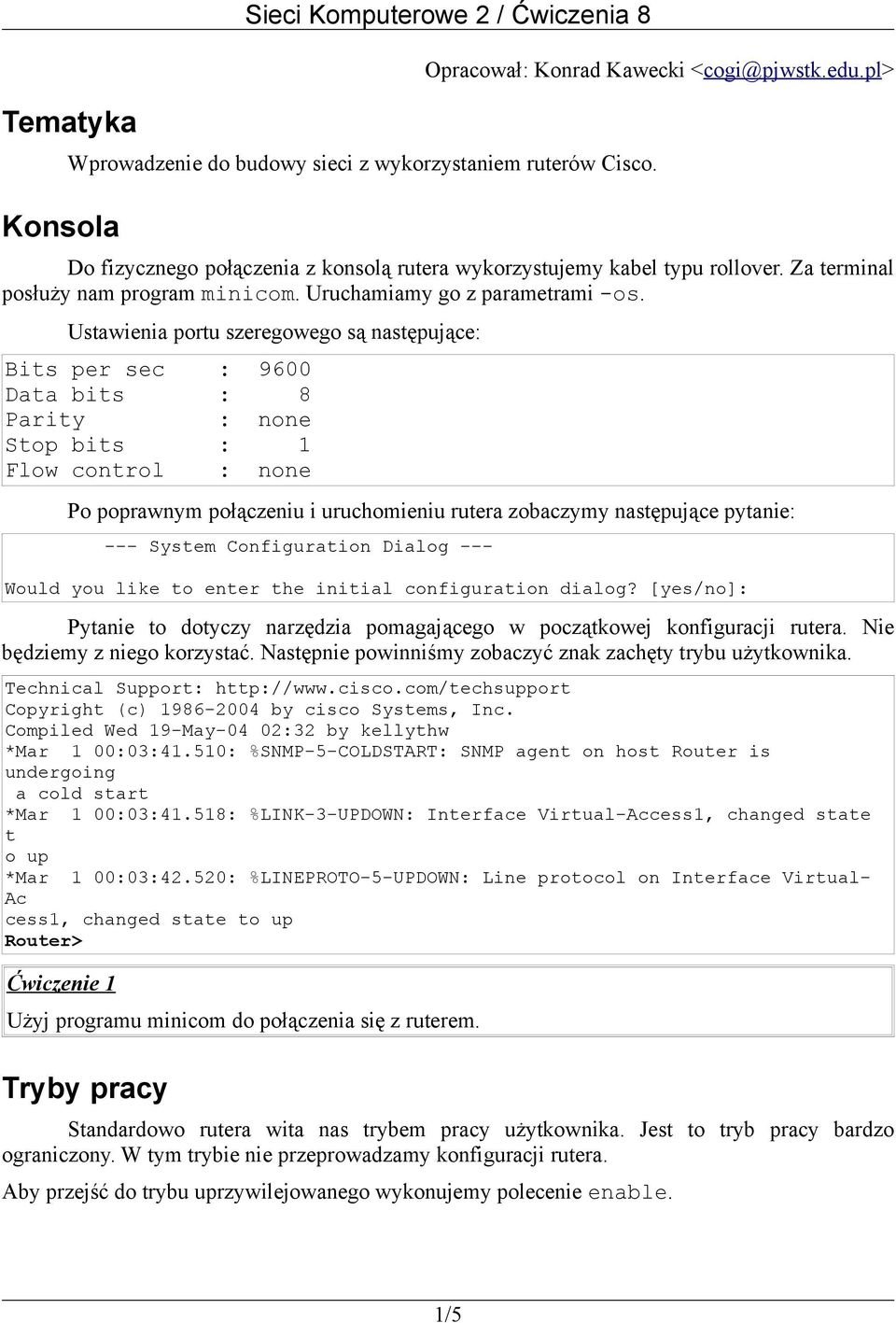

1 Tematyka Konsola Sieci Komputerowe 2 / Ćwiczenia 8 Wprowadzenie do budowy sieci z wykorzystaniem ruterów Cisco. Opracował: Konrad Kawecki <cogi@pjwstk.edu.pl> Do fizycznego połączenia z konsolą rutera wykorzystujemy kabel typu rollover. Za terminal posłuży nam program minicom. Uruchamiamy go z parametrami -os. Ustawienia portu szeregowego są następujące: Bits per sec : 9600 Data bits : 8 Parity : none Stop bits : 1 Flow control : none Po poprawnym połączeniu i uruchomieniu rutera zobaczymy następujące pytanie: --- System Configuration Dialog --- Would you like to enter the initial configuration dialog? [yes/no]: Pytanie to dotyczy narzędzia pomagającego w początkowej konfiguracji rutera. Nie będziemy z niego korzystać. Następnie powinniśmy zobaczyć znak zachęty trybu użytkownika. Technical Support: Copyright (c) by cisco Systems, Inc. Compiled Wed 19-May-04 02:32 by kellythw *Mar 1 00:03:41.510: %SNMP-5-COLDSTART: SNMP agent on host Router is undergoing a cold start *Mar 1 00:03:41.518: %LINK-3-UPDOWN: Interface Virtual-Access1, changed state t o up *Mar 1 00:03:42.520: %LINEPROTO-5-UPDOWN: Line protocol on Interface Virtual- Ac cess1, changed state to up Router> Ćwiczenie 1 Użyj programu minicom do połączenia się z ruterem. Tryby pracy Standardowo rutera wita nas trybem pracy użytkownika. Jest to tryb pracy bardzo ograniczony. W tym trybie nie przeprowadzamy konfiguracji rutera. Aby przejść do trybu uprzywilejowanego wykonujemy polecenie enable. 1/5

Ustawienia portu szeregowego są następujące: Bits per sec : 9600 Data bits : 8 Parity : none Stop bits : 1 Flow control : none Po poprawnym połączeniu i uruchomieniu rutera zobaczymy następujące

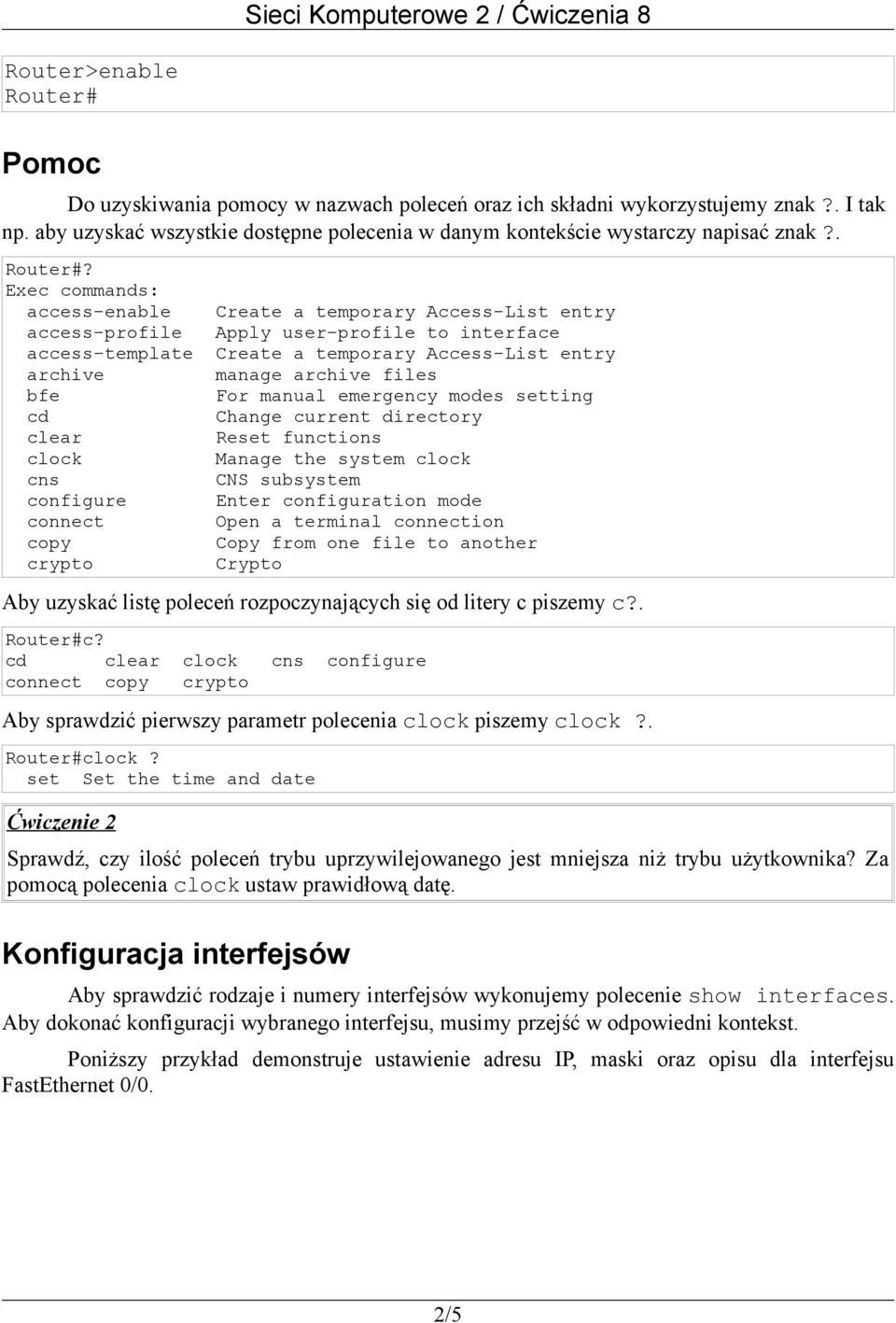

2 Router>enable Router# Pomoc Do uzyskiwania pomocy w nazwach poleceń oraz ich składni wykorzystujemy znak?. I tak np. aby uzyskać wszystkie dostępne polecenia w danym kontekście wystarczy napisać znak?. Router#? Exec commands: access-enable Create a temporary Access-List entry access-profile Apply user-profile to interface access-template Create a temporary Access-List entry archive manage archive files bfe For manual emergency modes setting cd Change current directory clear Reset functions clock Manage the system clock cns CNS subsystem configure Enter configuration mode connect Open a terminal connection copy Copy from one file to another crypto Crypto Aby uzyskać listę poleceń rozpoczynających się od litery c piszemy c?. Router#c? cd clear clock cns configure connect copy crypto Aby sprawdzić pierwszy parametr polecenia clock piszemy clock?. Router#clock? set Set the time and date Ćwiczenie 2 Sprawdź, czy ilość poleceń trybu uprzywilejowanego jest mniejsza niż trybu użytkownika? Za pomocą polecenia clock ustaw prawidłową datę. Konfiguracja interfejsów Aby sprawdzić rodzaje i numery interfejsów wykonujemy polecenie show interfaces. Aby dokonać konfiguracji wybranego interfejsu, musimy przejść w odpowiedni kontekst. Poniższy przykład demonstruje ustawienie adresu IP, maski oraz opisu dla interfejsu FastEthernet 0/0. 2/5

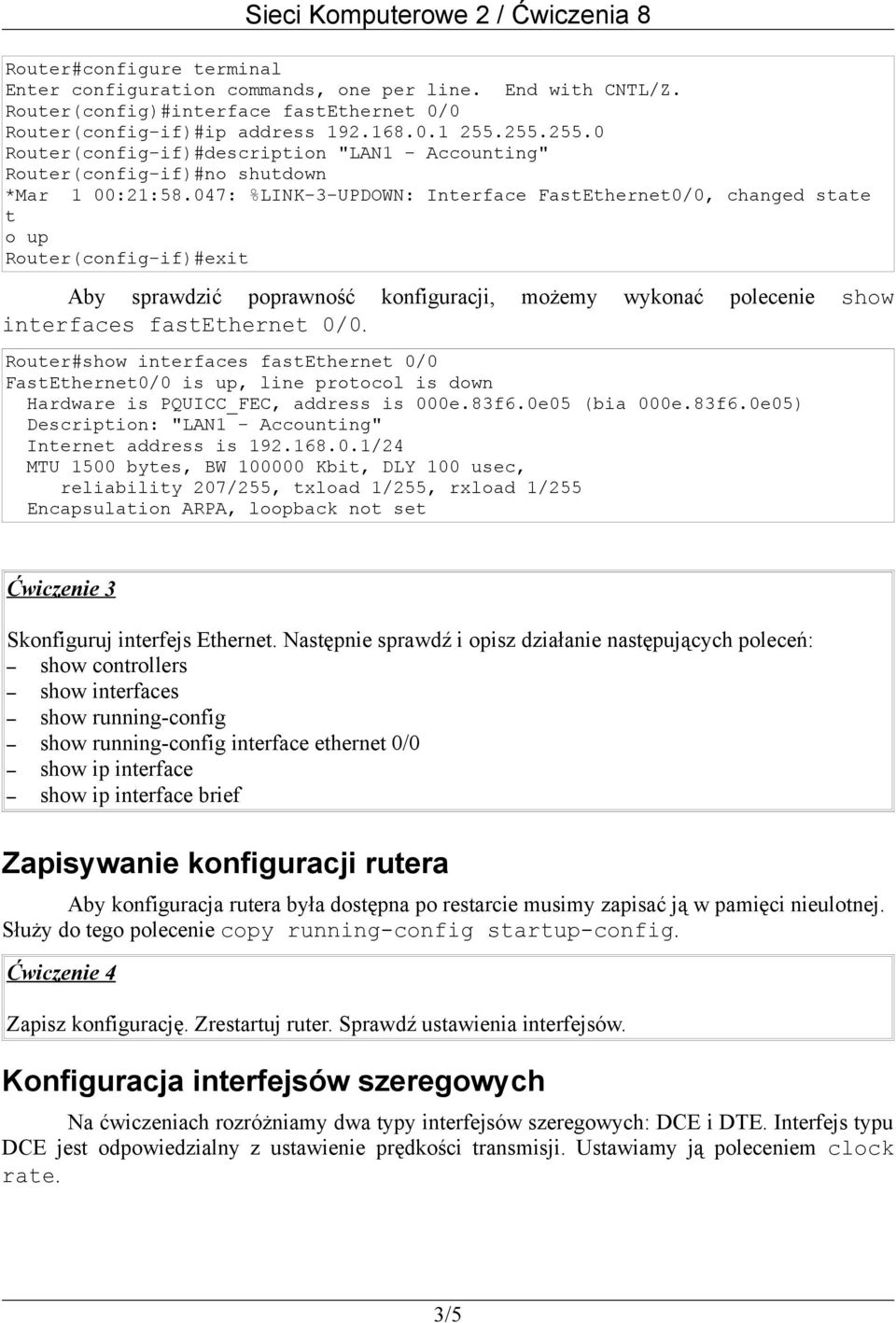

3 Router#configure terminal Enter configuration commands, one per line. End with CNTL/Z. Router(config)#interface fastethernet 0/0 Router(config-if)#ip address Router(config-if)#description "LAN1 - Accounting" Router(config-if)#no shutdown *Mar 1 00:21:58.047: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state t o up Router(config-if)#exit Aby sprawdzić poprawność konfiguracji, możemy wykonać polecenie show interfaces fastethernet 0/0. Router#show interfaces fastethernet 0/0 FastEthernet0/0 is up, line protocol is down Hardware is PQUICC_FEC, address is 000e.83f6.0e05 (bia 000e.83f6.0e05) Description: "LAN1 - Accounting" Internet address is /24 MTU 1500 bytes, BW Kbit, DLY 100 usec, reliability 207/255, txload 1/255, rxload 1/255 Encapsulation ARPA, loopback not set Ćwiczenie 3 Skonfiguruj interfejs Ethernet. Następnie sprawdź i opisz działanie następujących poleceń: show controllers show interfaces show running-config show running-config interface ethernet 0/0 show ip interface show ip interface brief Zapisywanie konfiguracji rutera Aby konfiguracja rutera była dostępna po restarcie musimy zapisać ją w pamięci nieulotnej. Służy do tego polecenie copy running-config startup-config. Ćwiczenie 4 Zapisz konfigurację. Zrestartuj ruter. Sprawdź ustawienia interfejsów. Konfiguracja interfejsów szeregowych Na ćwiczeniach rozróżniamy dwa typy interfejsów szeregowych: DCE i DTE. Interfejs typu DCE jest odpowiedzialny z ustawienie prędkości transmisji. Ustawiamy ją poleceniem clock rate. 3/5

047: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state t o up Router(config-if)#exit Aby sprawdzić poprawność konfiguracji, możemy wykonać polecenie show interfaces fastethernet 0/0.

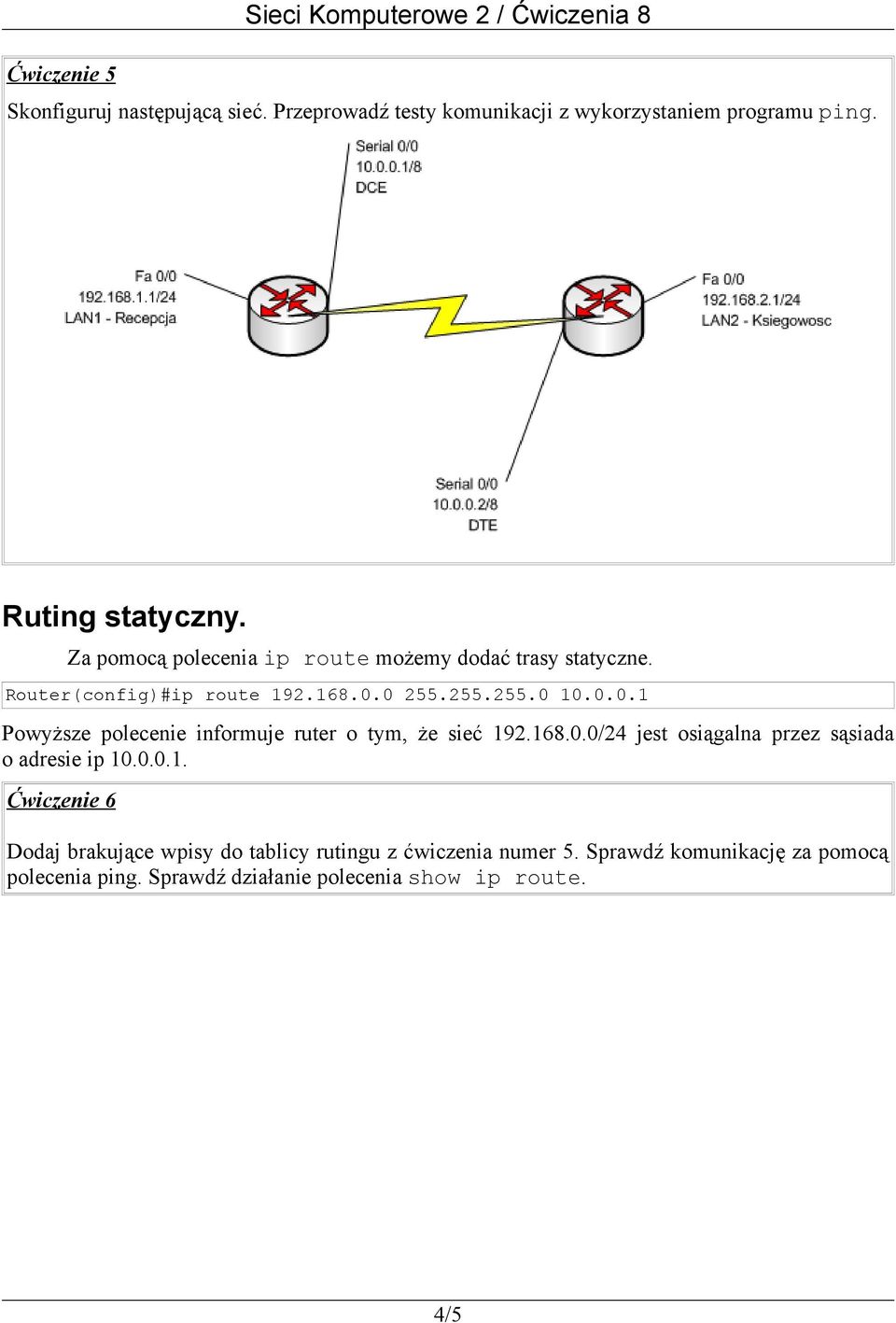

4 Ćwiczenie 5 Sieci Komputerowe 2 / Ćwiczenia 8 Skonfiguruj następującą sieć. Przeprowadź testy komunikacji z wykorzystaniem programu ping. Ruting statyczny. Za pomocą polecenia ip route możemy dodać trasy statyczne. Router(config)#ip route Powyższe polecenie informuje ruter o tym, że sieć /24 jest osiągalna przez sąsiada o adresie ip Ćwiczenie 6 Dodaj brakujące wpisy do tablicy rutingu z ćwiczenia numer 5. Sprawdź komunikację za pomocą polecenia ping. Sprawdź działanie polecenia show ip route. 4/5

0 255.255.255.0 10.0.0.1 Powyższe polecenie informuje ruter o tym, że sieć 192.168.0.0/24 jest osiągalna przez sąsiada o adresie ip 10.0.0.1. Ćwiczenie 6 Dodaj brakujące wpisy do tablicy rutingu z ćwiczenia numer 5.

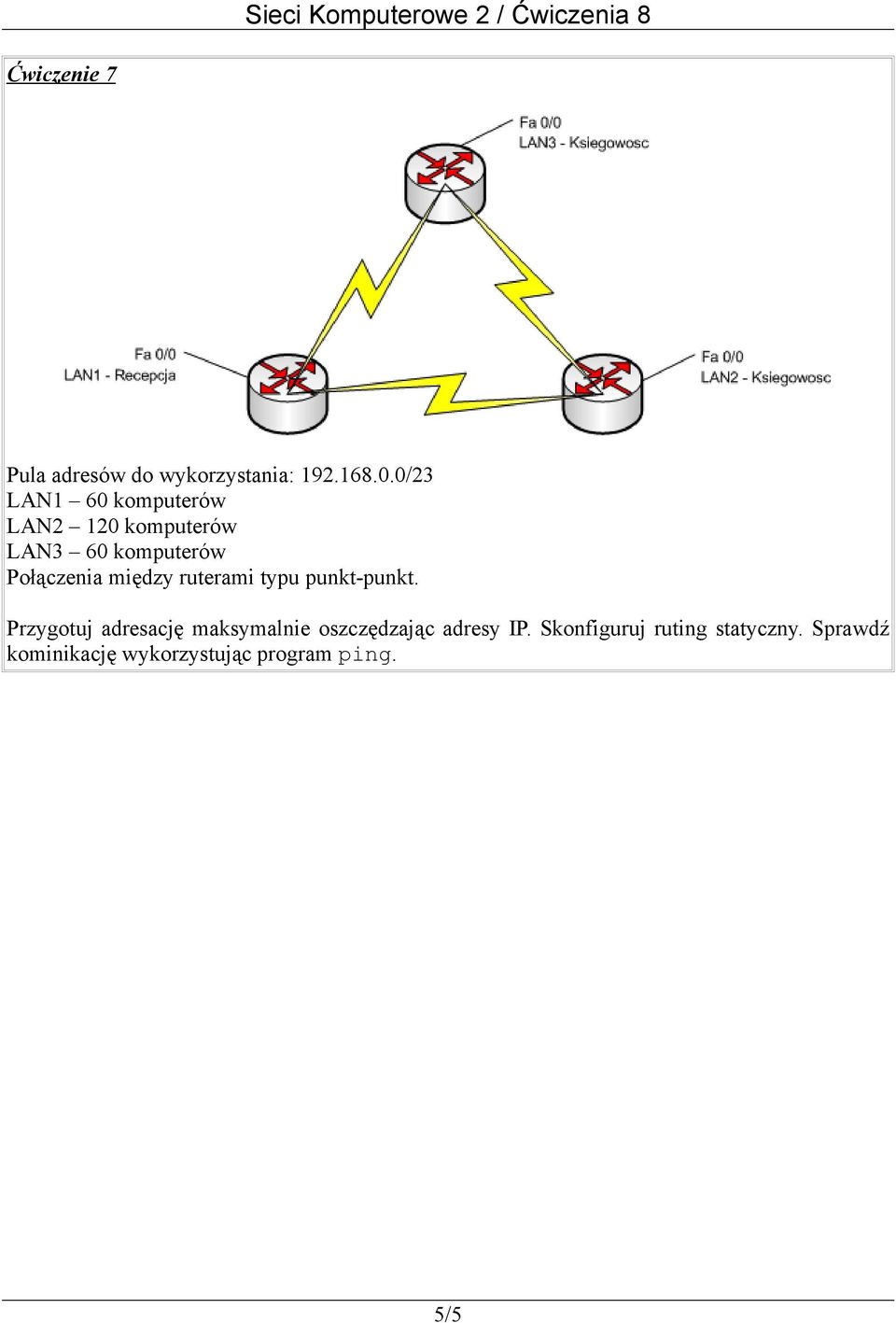

5 Ćwiczenie 7 Pula adresów do wykorzystania: /23 LAN1 60 komputerów LAN2 120 komputerów LAN3 60 komputerów Połączenia między ruterami typu punkt-punkt. Przygotuj adresację maksymalnie oszczędzając adresy IP. Skonfiguruj ruting statyczny. Sprawdź kominikację wykorzystując program ping. 5/5
