1 SzAfkI PODblAtOwE Wszystko pod ręką WYCIąI WąSKIE 15 str. 60 WYCIąI NA DETERENTY str. 64 SNELLO str. 66 SLIM str. 68

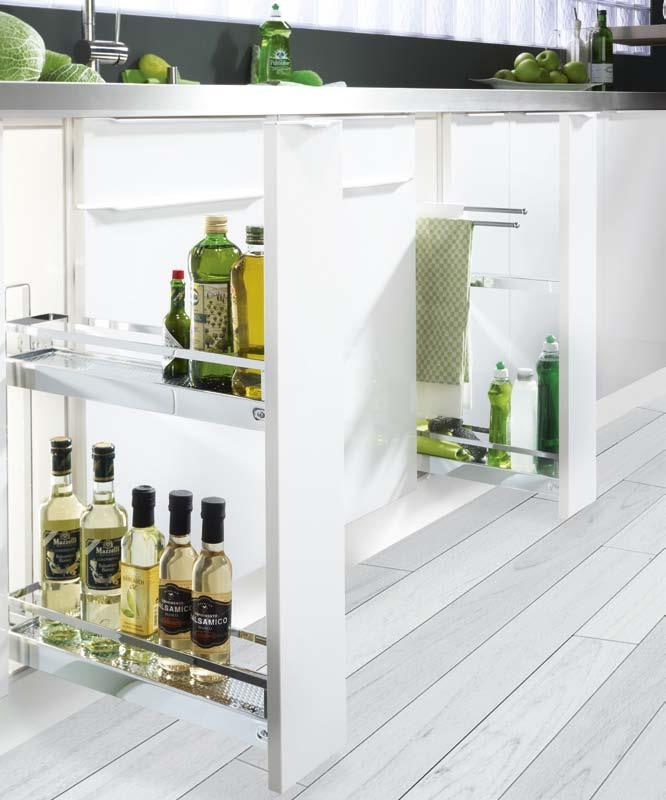

2 wyciągi wąskie 15 Praktyczne zagospodarowanie wąskich wnęk Wykorzystaj najwęższe przestrzenie w Twojej kuchni! Wolne przestrzenie mebli, przy ich właściwym zagospodarowaniu, mogą pełnić nietypowe funkcje. Mechanizm ulokowany w sąsiedztwie zmywarki lub zlewozmywaka idealnie nadaje się do przechowywania środków czystości. dy wyciąg jest usytuowany niedaleko kuchenki, możemy umieszczać w nim produkty, z których korzystamy najczęściej podczas gotowania. 60

3 Informacje dotyczące wyciągów wąskich 15 : - Podręczny wyciąg pozwalający maksymalnie wykorzystać przestrzeń wąskich wnęk; - Wewnętrzna szerokość koszyka 100 mm (swobodnie pomieści dużą butelkę oleju); - Do szafek o szerokości wewnętrznej od 112 mm; - Różne warianty wyciągów (2- lub 3-półkowe, wyciąg z wieszaczkiem na ręczniki, wyciąg na blachy); - Hamulec SoftStopp w standardzie; - Maksymalne obciążenie: 12 kg; - Bardzo prosty montaż; - Prowadnice mocowane zawsze z prawej strony. Wyciąg wąski 2-półkowy Classic C Style C Szerokość wew. szafki min. 112 mm Szerokość wew. szafki min. 112 mm łębokość wew. szafki min. 481 mm łębokość wew. szafki min. 481 mm Wysokość wew. szafki min. 540 mm Wysokość wew. szafki min. 540 mm Elementy uzupełniające: C Przegródka Classic C Przegródka Style 61

4 Wyciąg wąski z półką i wieszakiem na ręczniki C Classic Szerokość wew. szafki łębokość wew. szafki Wysokość wew. szafki min. 112 mm min. 481 mm min. 590 mm C Style Elementy uzupełniające: C Przegródka Classic C Przegródka Style Wyciąg wąski na blachy lub stolnice C Classic Szerokość wew. szafki łębokość wew. szafki Wysokość wew. szafki min. 112 mm min. 481 mm min. 540 mm C Style 62

5 Wyciąg wąski 3-półkowy Szerokość wew. szafki łębokość wew. szafki Wysokość wew. szafki min. 112 mm min. 481 mm min. 755 mm UWAA NA WYSOKOŚĆ STELAŻA Element uzupełniający - przegroda: C Classic C Classic Wyciąg wąski skośny 2-półkowy C C Szerokość wew. szafki łębokość wew. szafki min. 112 mm min. 495 mm Wysokość wew. szafki min. 540 mm Element uzupełniający - przegroda: Wyciąg wąski skośny lewy Classic C Wyciąg wąski skośny prawy Classic C C Classic Wyciąg wąski PERoKo 2 min Z cichym domykiem; min Mocowany z prawej lub lewej strony; - Szerokość wewnętrzna koszyka 100 mm; - Przegródki w dolnym koszu. min. 495 min Szerokość wew. szafki łębokość wew. szafki min. 112 mm min. 480 mm Wysokość wew. szafki min. 495 mm C 63

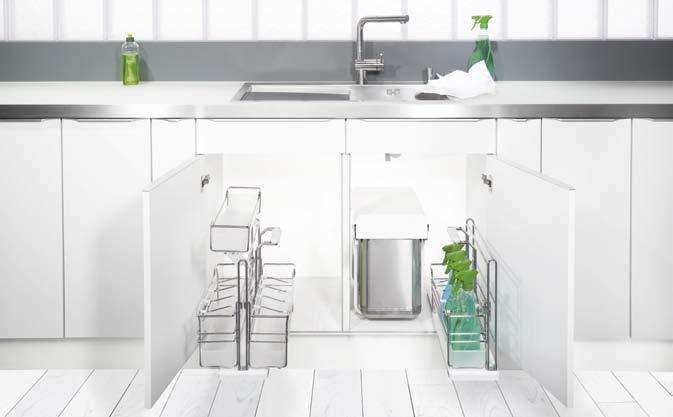

6 wyciągi NA DEtERgENty PORtERO Utrzymanie czystości - wyjątkowo łatwe Umieść wszystkie środki czystości w jednym wysuwanym koszu! Dodatkowa zaleta: koszyki można zdjąć ze stelaża i wygodnie przenieść w inne miejsce. 64

7 Informacje dotyczące systemów PORTERO: - Umożliwiają utrzymanie czystości w szafkach zlewozmywakowych; - Łatwy montaż do dna szafki, szablon montażu w zestawie; - Zintegrowany system cichego domyku; - Kosze z tworzywa można bezpiecznie myć w zmywarce C PoRTERo 1 Szer. x gł. x wys. 160 x 468 x 395 mm C PoRTERo 2 Szer. x gł. x wys. 276 x 468 x 395 mm C PoRTERo 3 Szer. x gł. x wys. 276 x 468 x 510 mm 65

8 SNEllO Elegancja wąskich szafek podblatowych Nowa konstrukcja wyciągu podblatowego, w którym półki wykonane są ze specjalnie wyprofi lowanej srebrnej blachy. Dzięki zaokrąglonym narożnikom dają się łatwo wyczyścić. Ponadto półki w łatwy sposób można zdjąć ze stelaża. 66

9 Informacje dotyczące wyciągów podblatowych SNELLO: - Nowe wyciągi podblatowe linii Libell; - Dostępne w szerokościach 150, 200 i 300 mm; - Rama mocowana pod półką umożliwia łatwy dostęp z obu stron; - Obciążenie do 15 lub 20 kg; - Standardowo półki wyposażone są w matę antypoślizgową AO LIHT w kolorze antracytowym; - W wyciągach SNELLO 150 i 200 mm występuje jedna prowadnica z hamulcem i górne prowadzenie, w SNELLO 300 dwie prowadnice z hamulcami; - W wyciągach SNELLO 150 mieszczą się nawet dwulitrowe butelki. Wyciąg SNELLo min. 475 min S Szerokość mechanizmu łębokość mechanizmu Wysokość mechanizmu 100 mm 470 mm 520 mm Wyciąg SNELLo min. 475 min S Szerokość mechanizmu łębokość mechanizmu Wysokość mechanizmu 150 mm 470 mm 520 mm Wyciąg SNELLo min. 475 min S Szerokość mechanizmu łębokość mechanizmu Wysokość mechanizmu 250 mm 470 mm 520 mm Elementy uzupełniające: Magnetyczna podziałka Libell S 40 x 90 mm 67

10 SlIm Mały wymiar - wielka wygoda! Wykorzystaj całą głębokość szafek dolnych. System SLIM pozwala wysunąć zawartość szafki na zewnątrz, co zapewnia łatwy dostęp do przechowywanych produktów. Może być zastosowany w meblach różnej szerokości. Zyskujesz miejsce na małe przybory kuchenne, sypkie produkty spożywcze, butelki czy środki czystości. 68

11 Informacje dotyczące systemów SLIM: - Możliwe szerokości frontu: 150, 200, 250, 300 i 400 mm; - Atrakcyjny wygląd oraz stabilność mechanizmu; - Dostępne w linii Standard, ARENA Classic, ARENA Style (przy szerokości 150 mm dostępne tylko z koszykami z tworzywa); - Wyposażone w hamulec SoftStopp; - Dowolność montażu do prawego lub lewego boku; - Montaż prowadnicy górnej do boku szafki, a dolnego prowadzenia do jej dna; - Bardzo prosty montaż i demontaż dzięki klipsom łączącym ramę z prowadnicą; - Możliwość zastosowania do szafek ściętych pod kątem 45 (przy szerokości 300 mm). 69

12 WYCIąI PROSTE moduł 150 SLIM Numer artykułu Kol. TYP Linia KPL SLIM Tworzywo 610 mm KPL SLIM Tworzywo 680 mm 3 moduł 200 moduł 300 SLIM Numer artykułu Kol. Typ Linia SLIM Numer artykułu Kol. Typ Linia KPL SLIM Standard 610 mm KPL SLIM Standard 680 mm KPL SLIM Standard 610 mm KPL SLIM Standard 680 mm KPL/B KPL/S SLIM ARENA Classic 610 mm KPL/B KPL/S SLIM ARENA Classic 610 mm KPL/B KPL/S SLIM ARENA Classic 680 mm KPL/B KPL/S SLIM ARENA Classic 680 mm KPL/B SLIM ARENA Style 610 mm KPL/B SLIM ARENA Style 680 mm KPL/B SLIM ARENA Style 610 mm KPL/B SLIM ARENA Style 680 mm KPL/B SLIM Mix* 680 mm KPL/S SLIM Mix* 680 mm 2+1 * W skład kompletu wchodzą 2 kosze ARENA Classic oraz koszyk z transparentnego tworzywa. moduł 250 moduł 400 SLIM Numer artykułu Kol. Typ Linia SLIM Numer artykułu Kol. Typ Linia KPL SLIM Standard 610 mm KPL SLIM Standard 680 mm KPL SLIM Standard 610 mm KPL SLIM Standard 680 mm KPL/B KPL.S SLIM ARENA Classic 610 mm KPL/B KPL/S SLIM ARENA Classic 610 mm KPL/B KPL/S SLIM ARENA Classic 680 mm KPL/B KPL/S SLIM ARENA Classic 680 mm KPL/B SLIM ARENA Style 610 mm KPL/B SLIM ARENA Style 680 mm KPL/B SLIM ARENA Style 610 mm KPL/B SLIM ARENA Style 680 mm KPL/B SLIM Mix* 680 mm KPL/S SLIM Mix* 680 mm 2+1 * W skład kompletu wchodzą 2 kosze ARENA Classic oraz koszyk z transparentnego tworzywa. 70

13 WYCIąI SKOŚNE prawy lewy SLIM moduł 300 Standard Numer artykułu Kol. Typ Linia P L KPL/B KPL/S KPL/B KPL/S KPL/B KPL/S KPL/B KPL/S SLIM ARENA Classic 610 mm 45P 2 SLIM ARENA Classic 610 mm 45L 2 SLIM ARENA Classic 680 mm 45P 3 SLIM ARENA Classic 680 mm 45L 3 ARENA Classic - głębokość szafki w wyciągach prostych: 500 mm - głębokość szafki w wyciągach skośnych: 530 mm ARENA Style Legenda: szerokość korpusu wysokość wewnętrzna (w świetle) liczba półek Kolorystyka półek: chrom chrom z białym dnem chrom z szarym dnem Kosz z tworzywa 71

14 Elementy wchodzące w skład kompletów SLIM: Rama SLIM Uniwersalny montaż do prawego lub lewego boku szafki, pełen wysuw, cichy domyk, obciążenie 30 kg, górna prowadnica mocowana do boku, dolne prowadzenie do dna szafki. Nr art. Typ ramy Szer. x gł. x wys S x 470 x 473 mm 2 haczyki (2 poziomy) S x 470 x 600 mm 3 haczyki (3 poziomy) S x 470 x 670 mm 3 haczyki (3 poziomy)* * Rozmieszczone w równych odstępach co 240 mm. Mocowanie frontu 90 (komplet) S/P Mocowanie frontu 45 (komplet) S/P 72

15 Kosze: Wchodzą w skład kompletów, ale w razie potrzeby można domówić je indywidualnie. Kosze Standard Nr art. Szerokość szafki Szer. x gł. x wys C 200 mm 110 x 470 x 75 mm C 250 mm 160 x 470 x 75 mm C 300 mm 210 x 470 x 75 mm C 400 mm 320 x 470 x 75 mm Kosze ARENA Classic Nr art. Szerokość szafki Szer. x gł. x wys C/B lub S 200 mm 110 x 470 x 88 mm C/B lub S 250 mm 160 x 470 x 88 mm C/B lub S 300 mm 228 x 470 x 88 mm C/B lub S 400 mm 295 x 470 x 88 mm Kosze ARENA Style Nr art. Szerokość szafki Szer. x gł. x wys C/B 200 mm 110 x 470 x 75 mm C/B 250 mm 160 x 470 x 75 mm C/B 300 mm 228 x 470 x 75 mm C/B 400 mm 295 x 470 x 75 mm Kosz z transparentnego tworzywa (polikarbon) Nr art T Szer. x gł. x wys. 102 x 470 x 68 mm Przegródki chromowane (komplet - 3 szt.) Przeznaczone do kosza z tworzywa T Nr art C Szer. x wys. 95 x 100 mm 73

16 m 4 mm 4 mm Skrócony schemat montażu systemów PoRTERo min. C A 14 D min. E F min.z 34 X 96 min.y min. C min A min. C 256 B Klic X min. Y min. Z PORTERO 1 32 (+S) 160 a(+s) 395 PORTERO 2 95 (+S) 285 (+S) 395 PORTERO 3 95 (+S) 285 (+S) 510 D min. 112 min. E 22 F Skrócony schemat montażu systemów SLIM min. C A 34 min min. C 256 a B a A B C kąt 90 o kąt 45 o kąt 55 o D Typ 450 Typ 550 Typ 450 Typ 550 Typ Klick Montaż prawo / lewo E prawy F Typ Regulacja fron D min. E F a A B C D E F Typ 450 Typ 550 Typ 450 Typ 550 Typ 450 Typ 550 Klick kąt 90 o kąt 45 o kąt 55 o lewy min. C 256 B Klick Montaż prawo / lewo prawy Regulacja frontu min a Klick D E F a A B C kąt 90 o kąt 45 o kąt 55 o Typ 450 Typ 550 Typ 450 Typ 550 Typ 450 Typ a A B C lewy D E F Typ 450 Typ 550 Typ 650 Typ 450 Typ 550 Typ 650 Typ 450 Typ 550 Typ 650 kąt Montaż kąt 45 prawo 81/ lewo prawy Regulacja frontu
