PROGRAM FUNKCJONALNO UŻYTKOWY dla zadania pod nazwą: BUDOWA KOTŁA WODNEGO TYPU WR-15 W ELEKTROCIEPŁOWNI MIKOŁAJ W RUDZIE ŚLĄSKIEJ

Transkrypt

1 dla zadania pod nazwą: BUDOWA KOTŁA WODNEGO TYPU WR-15 W ELEKTROCIEPŁOWNI MIKOŁAJ W RUDZIE ŚLĄSKIEJ Zespół Ciepłowni Przemysłowych CARBO-ENERGIA sp. z o.o. ZAMAWIAJACY / ADRES OBIEKTU: Ul. Szyb Walenty Ruda Śląska mgr inż. Grzegorz Węgrzyk PROFIT. Nadzór, Projekty, Zarządzanie w Budownictwie. OPRACOWAŁ: Adamowice Ul. Powstańców 7. CZERWIEC, 2014

2 Spis treści 1 Definicje i podstawowe pojęcia: Charakterystyczne parametry określające zakres robót technologicznych i budowlanych Zakres przedmiotu zamówienia Charakterystyka i opis przedmiotu zamówienia Charakterystyka Opis przedmiotu zamówienia: Instalacja paleniskowa: Parametry techniczne przedmiotu Zamówienia Wymagane gwarantowane parametry techniczne nowego kotła i instalacji odpylania: Dane urządzeń pomocniczych: Parametry dostępnego paliwa na terenie EC: Wymagania ogólne i formalne: Wymogi BHP Wymagania dotyczące projektów: Podstawy do projektowania Jednostki Przepisy i normy Warunki i wymagania Urzędu Dozoru Technicznego Wymagania środowiskowe: Uwarunkowania środowiskowe Rozwiązania chroniące środowisko Stan istniejący: Lokalizacja inwestycji Wykorzystane zasoby środowiska Aktualny stan gospodarki węglem i nawęglania Woda Istniejący układ technologiczny EC Mikołaj Opis aktualnego układu technologicznego EC Mikołaj: Ogólne własności funkcjonalno użytkowe Opis wymagań Zamawiającego Wymagania ogólne Opis wymagań w stosunku do przedmiotu Zamówienia Wymagania dotyczące kotła i bezpieczeństwa technologii Wymagania dotyczące niezawodności eksploatacyjnej inwestycji Wymagania dotyczące podwykonawców Wymagania dotyczące materiałów Granice dostaw Wymagania dotyczące dokumentacji Wymagania szczegółowe: Elementy do wykorzystania Wymagania dotyczące montażu kotła wraz z instalacjami i urządzeniami towarzyszącymi Wymagania dotyczące instalacji elektrycznych i AKPiA Wymagania dotyczące gwarancji jakości robót Załączniki: - analiza efektów ekonomicznych Załącznik nr 1, str. 2

3 PROGRAM FUNKCJONALNO UŻYTKOWY: Budowa kotła wodnego typu WR-15 w Elektrociepłowni Mikołaj w Rudzie Śląskiej ADRES OBIEKTU BUDOWLANEGO Nazwy i kody wg CPV RUDA ŚLĄSKA, UL. SZYB WALENTY 32. Główny przedmiot zamówienia: CPV Roboty budowlane w zakresie budowy przemysłowych obiektów budowlanych, CPV Projekt i budowa Usługi i roboty: Roboty budowlane Roboty w zakresie instalacji elektrycznych Roboty izolacyjne Instalacje mechaniczne Roboty wykończeniowe w zakresie obiektów budowlanych Roboty malarskie i szklarskie Pakiety oprogramowania i systemy informatyczne Przemysłowe specyficzne pakiety oprogramowania Pakiety oprogramowania do kontroli przemysłowej Różne pakiety oprogramowania i systemy komputerowe Pakiety oprogramowania do sterowników systemowych Usługi instalowania (z wyjątkiem oprogramowania komputerowego) Usługi instalowania urządzeń elektrycznych i mechanicznych Usługi instalowania sprzętu elektrycznego Usługi instalowania urządzeń do mierzenia, kontroli, badania i nawigacji Usługi instalowania urządzeń pomiarowych str. 3

4 Usługi instalowania maszyn i urządzeń Usługi instalowania systemów sterowania i kontroli Usługi transportowe (z wyłączeniem transportu odpadów) Usługi architektoniczne, budowlane, inżynieryjne i kontrolne Usługi inżynieryjne Usługi inżynieryjne w zakresie projektowania Różne usługi inżynieryjne Usługi edukacyjne i szkoleniowe Usługi szkoleniowe Usługi szkolenia specjalistycznego Usługi szkolenia zawodowego Konstrukcje i materiały budowlane; wyroby pomocnicze dla budownictwa (z wyjątkiem aparatury elektrycznej) Materiały konstrukcyjne i elementy podobne Materiały konstrukcyjne Produkty związane z materiałami budowlanymi Rurociągi, instalacje rurowe, rury, okładziny rurowe, rury i podobne elementy Wyroby konstrukcyjne Konstrukcje i części konstrukcji Maszyny przemysłowe Krany, kurki, zawory i podobna armatura Przekładnie, przekładnie zębate i elementy napędowe KLAUZULA: Niniejsze opracowanie zostało wykonane zgodnie z wymaganiami zlecenia, jest kompletne z punktu widzenia celu któremu ma służyć i może być wykorzystane zgodnie z jego przeznaczeniem. str. 4

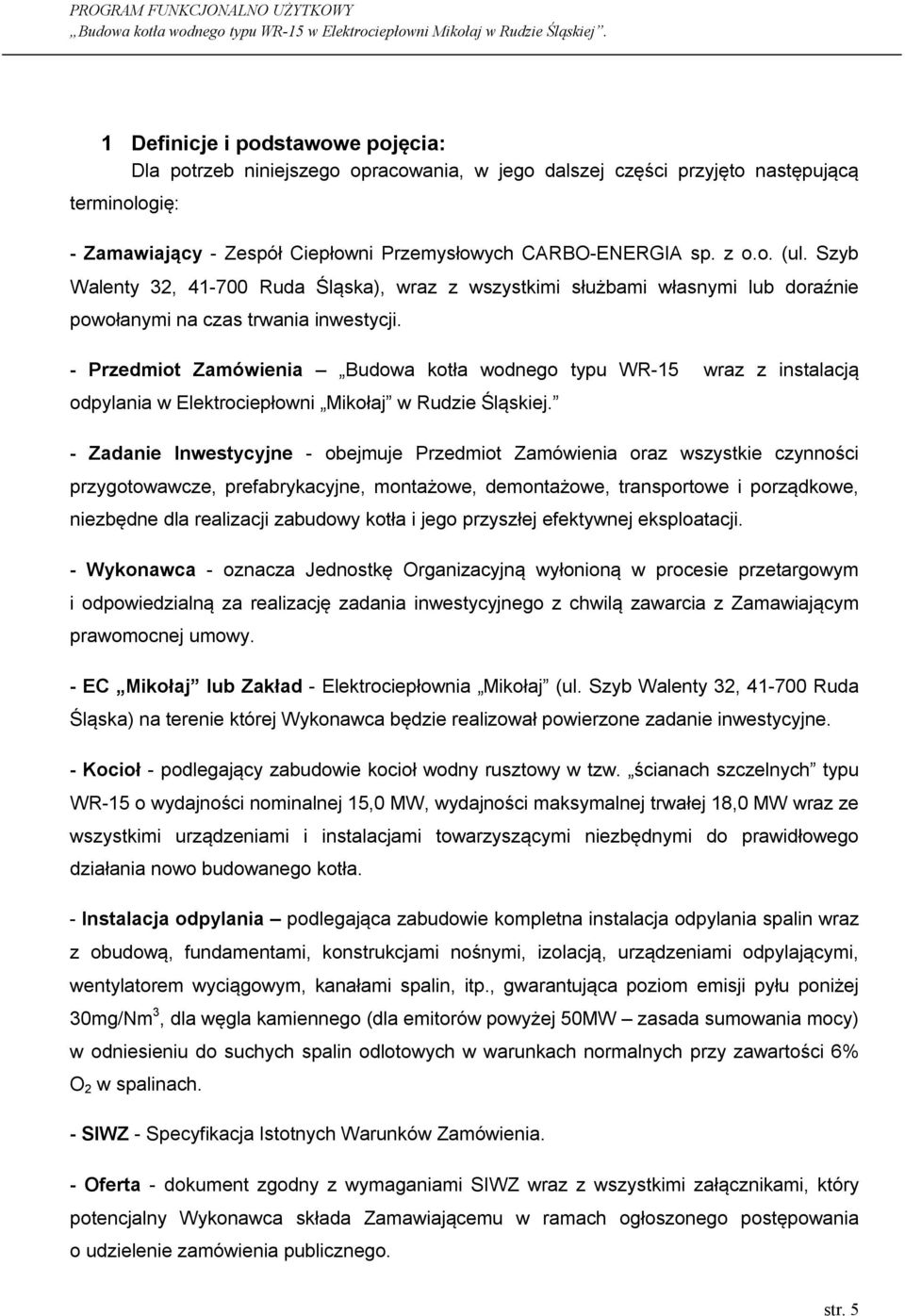

5 1 Definicje i podstawowe pojęcia: Dla potrzeb niniejszego opracowania, w jego dalszej części przyjęto następującą terminologię: - Zamawiający - Zespół Ciepłowni Przemysłowych CARBO-ENERGIA sp. z o.o. (ul. Szyb Walenty 32, Ruda Śląska), wraz z wszystkimi służbami własnymi lub doraźnie powołanymi na czas trwania inwestycji. - Przedmiot Zamówienia Budowa kotła wodnego typu WR-15 wraz z instalacją odpylania w Elektrociepłowni Mikołaj w Rudzie Śląskiej. - Zadanie Inwestycyjne - obejmuje Przedmiot Zamówienia oraz wszystkie czynności przygotowawcze, prefabrykacyjne, montażowe, demontażowe, transportowe i porządkowe, niezbędne dla realizacji zabudowy kotła i jego przyszłej efektywnej eksploatacji. - Wykonawca - oznacza Jednostkę Organizacyjną wyłonioną w procesie przetargowym i odpowiedzialną za realizację zadania inwestycyjnego z chwilą zawarcia z Zamawiającym prawomocnej umowy. - EC Mikołaj lub Zakład - Elektrociepłownia Mikołaj (ul. Szyb Walenty 32, Ruda Śląska) na terenie której Wykonawca będzie realizował powierzone zadanie inwestycyjne. - Kocioł - podlegający zabudowie kocioł wodny rusztowy w tzw. ścianach szczelnych typu WR-15 o wydajności nominalnej 15,0 MW, wydajności maksymalnej trwałej 18,0 MW wraz ze wszystkimi urządzeniami i instalacjami towarzyszącymi niezbędnymi do prawidłowego działania nowo budowanego kotła. - Instalacja odpylania podlegająca zabudowie kompletna instalacja odpylania spalin wraz z obudową, fundamentami, konstrukcjami nośnymi, izolacją, urządzeniami odpylającymi, wentylatorem wyciągowym, kanałami spalin, itp., gwarantująca poziom emisji pyłu poniżej 30mg/Nm 3, dla węgla kamiennego (dla emitorów powyżej 50MW zasada sumowania mocy) w odniesieniu do suchych spalin odlotowych w warunkach normalnych przy zawartości 6% O 2 w spalinach. - SIWZ - Specyfikacja Istotnych Warunków Zamówienia. - Oferta - dokument zgodny z wymaganiami SIWZ wraz z wszystkimi załącznikami, który potencjalny Wykonawca składa Zamawiającemu w ramach ogłoszonego postępowania o udzielenie zamówienia publicznego. str. 5

6 - Umowa - Umowa na wykonanie przedmiotu zamówienia wraz z wymienionymi w niej załącznikami zawarta pomiędzy Zamawiającym a Wykonawcą w wyniku przeprowadzonego postępowania o udzielenie zamówienia publicznego zgodnie z przepisami Prawa obowiązującego w Rzeczpospolitej Polskiej, w szczególności z przepisami Ustaw: Kodeks Cywilny oraz Prawo Zamówień Publicznych. - Wynagrodzenie - cena ofertowa netto powiększona o należny podatek od towarów i usług VAT, zatwierdzona w Umowie i obejmująca koszt: opracowań projektowych, realizacji i ukończenia dostaw, odbiorów, robót, prób testowych, usunięcia wszelkich wad Instalacji oraz szkolenie personelu EC Mikołaj. - Roboty - roboty stałe związane z realizacją zadania inwestycyjnego (zgodne z zawartą umową) oraz wszelkie roboty tymczasowe (każdego rodzaju, poza sprzętem Wykonawcy), niezbędne na terenie budowy dla wykonania, ukończenia i usunięcia wad instalacji. - Projekty Wykonawcze - oznacza część dokumentacji projektowej stanowiącą uszczegółowienie projektu podstawowego dla potrzeb wykonawstwa w poszczególnych branżach. - Obiekt - budynek, urządzenie, konstrukcja lub teren poddany działaniu Wykonawcy lub jemu udostępniony w celu realizacji zadania inwestycyjnego. - Plac budowy - wygrodzona przestrzeń lub obiekt, przekazany Wykonawcy w celu realizacji zadania inwestycyjnego. Teren działania, od momentu rozpoczęcia prac przygotowawczych do czasu ich zakończenia, pozostaje w operacyjnej dyspozycji Wykonawcy. W przypadkach istotnych dla stron. Teren działania, zależnie od potrzeb, może być dzielony wyodrębnione strefy działania i pola: operacyjne, odkładcze i stacjonowania środków transportowych lub dźwigowych oraz zaplecza magazynowe i warsztatowe - Nazwa zamówienia: Budowa kotła wodnego typu WR-15 w Elektrociepłowni Mikołaj w Rudzie Śląskiej. str. 6

7 2 Charakterystyczne parametry określające zakres robót technologicznych i budowlanych. 2.1 Zakres przedmiotu zamówienia. Przedmiotem Zamówienia jest budowa kotła wodnego typu WR-15 w Elektrociepłowni Mikołaj w Rudzie Śląskiej. Przedmiot Zamówienia obejmuje w szczególności następujące prace do wykonania: Projekt demontażu kotła OKP-60 nr 13, Projekt techniczny nowego kotła wraz z kompletnymi instalacjami towarzyszącymi, niezbędnymi do prawidłowego jego funkcjonowania, Kompleksowy demontaż kotła OKP-60 nr 13 wraz z: o Kanałami spalin (do kolektora zbiorczego spalin), o Elektrofiltrem (oprócz elementów elektrofilttra przeznaczonych do wykorzystania), o Rurociągami podłączeniowymi, o Fundamentami, itp., Powiązanie kotła z istniejącym ciągiem nawęglania, w tym: o Wykorzystanie i wyremontowanie istniejących zbiorników węgla po kotle OKP- 60 nr 13, o Dostosowanie istniejących taśmociągów nawęglania dla potrzeb kotła rusztowego, Przebudowa istniejącego dachu Elektrociepłowni, Zaprojektowanie i wykonanie nowych fundamentów, Zabudowa kotła wodnego typu WR-15 w tzw. ścianach szczelnych, Wyposażenie kotła w niezbędną armaturę oraz włazy i wzierniki, Połączenie nowego kotła rurociągiem wodnym z istniejącymi rurociągami, Zaprojektowanie i wykonanie instalacji rurowej łączącej nowy kocioł ze stacją wymienników ciepła wraz z układem regulacji przepływu i podmieszania wody dolotowej do kotła, Wykonanie instalacji czyszczenia powierzchni grzewczych kotła i podgrzewacza wody z wykorzystaniem istniejących na terenie EC Mikołaj systemów (pyłofony), Wykonanie nowej kompletnej instalacji odpylania spalin (filtry workowe) na potrzeby odpylania nowego kotła, Zabudowanie nowego wentylatora wyciągowego posadowionego na wibroizolatorach i sterowanego falownikiem. str. 7

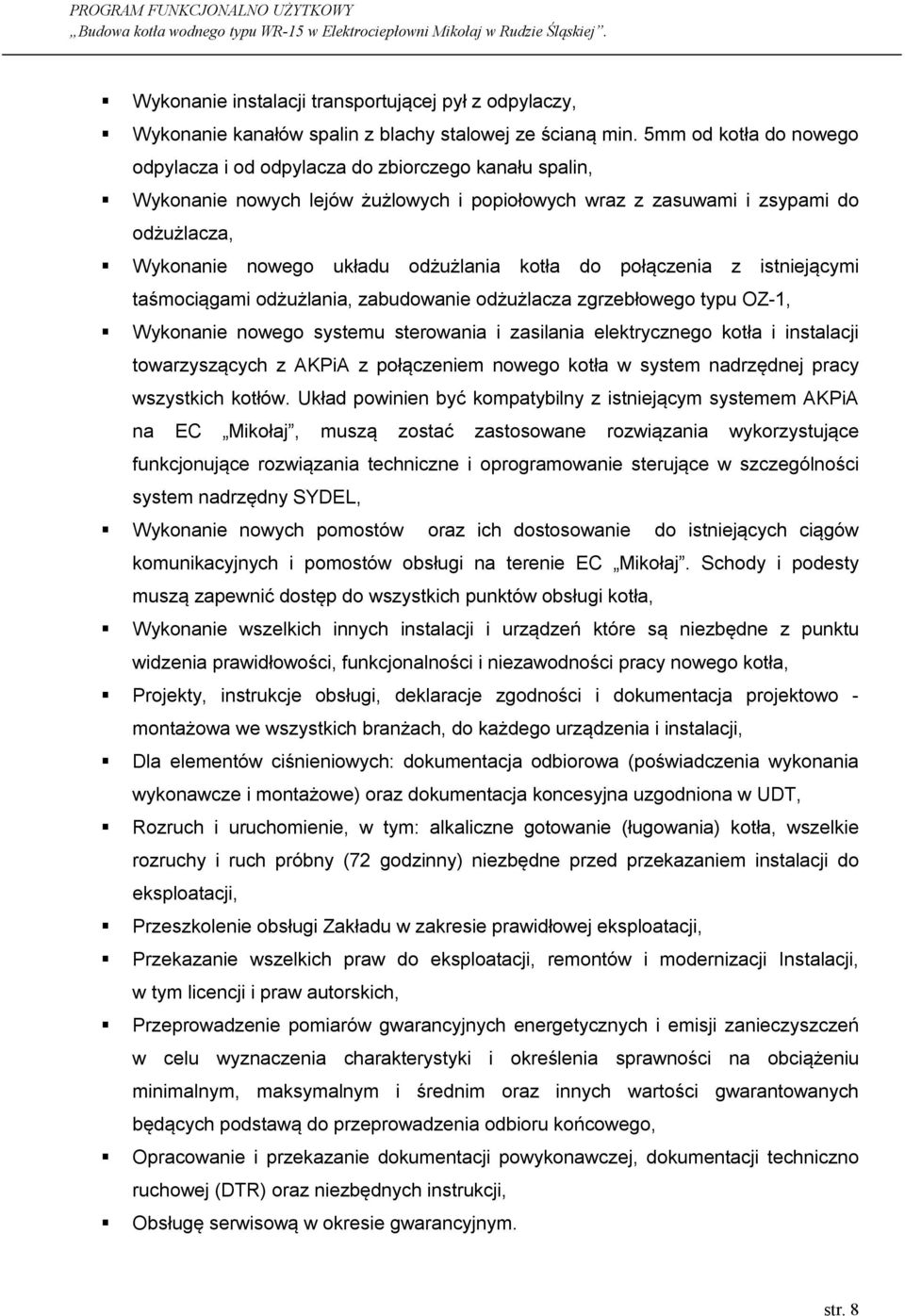

8 Wykonanie instalacji transportującej pył z odpylaczy, Wykonanie kanałów spalin z blachy stalowej ze ścianą min. 5mm od kotła do nowego odpylacza i od odpylacza do zbiorczego kanału spalin, Wykonanie nowych lejów żużlowych i popiołowych wraz z zasuwami i zsypami do odżużlacza, Wykonanie nowego układu odżużlania kotła do połączenia z istniejącymi taśmociągami odżużlania, zabudowanie odżużlacza zgrzebłowego typu OZ-1, Wykonanie nowego systemu sterowania i zasilania elektrycznego kotła i instalacji towarzyszących z AKPiA z połączeniem nowego kotła w system nadrzędnej pracy wszystkich kotłów. Układ powinien być kompatybilny z istniejącym systemem AKPiA na EC Mikołaj, muszą zostać zastosowane rozwiązania wykorzystujące funkcjonujące rozwiązania techniczne i oprogramowanie sterujące w szczególności system nadrzędny SYDEL, Wykonanie nowych pomostów oraz ich dostosowanie do istniejących ciągów komunikacyjnych i pomostów obsługi na terenie EC Mikołaj. Schody i podesty muszą zapewnić dostęp do wszystkich punktów obsługi kotła, Wykonanie wszelkich innych instalacji i urządzeń które są niezbędne z punktu widzenia prawidłowości, funkcjonalności i niezawodności pracy nowego kotła, Projekty, instrukcje obsługi, deklaracje zgodności i dokumentacja projektowo - montażowa we wszystkich branżach, do każdego urządzenia i instalacji, Dla elementów ciśnieniowych: dokumentacja odbiorowa (poświadczenia wykonania wykonawcze i montażowe) oraz dokumentacja koncesyjna uzgodniona w UDT, Rozruch i uruchomienie, w tym: alkaliczne gotowanie (ługowania) kotła, wszelkie rozruchy i ruch próbny (72 godzinny) niezbędne przed przekazaniem instalacji do eksploatacji, Przeszkolenie obsługi Zakładu w zakresie prawidłowej eksploatacji, Przekazanie wszelkich praw do eksploatacji, remontów i modernizacji Instalacji, w tym licencji i praw autorskich, Przeprowadzenie pomiarów gwarancyjnych energetycznych i emisji zanieczyszczeń w celu wyznaczenia charakterystyki i określenia sprawności na obciążeniu minimalnym, maksymalnym i średnim oraz innych wartości gwarantowanych będących podstawą do przeprowadzenia odbioru końcowego, Opracowanie i przekazanie dokumentacji powykonawczej, dokumentacji techniczno ruchowej (DTR) oraz niezbędnych instrukcji, Obsługę serwisową w okresie gwarancyjnym. str. 8

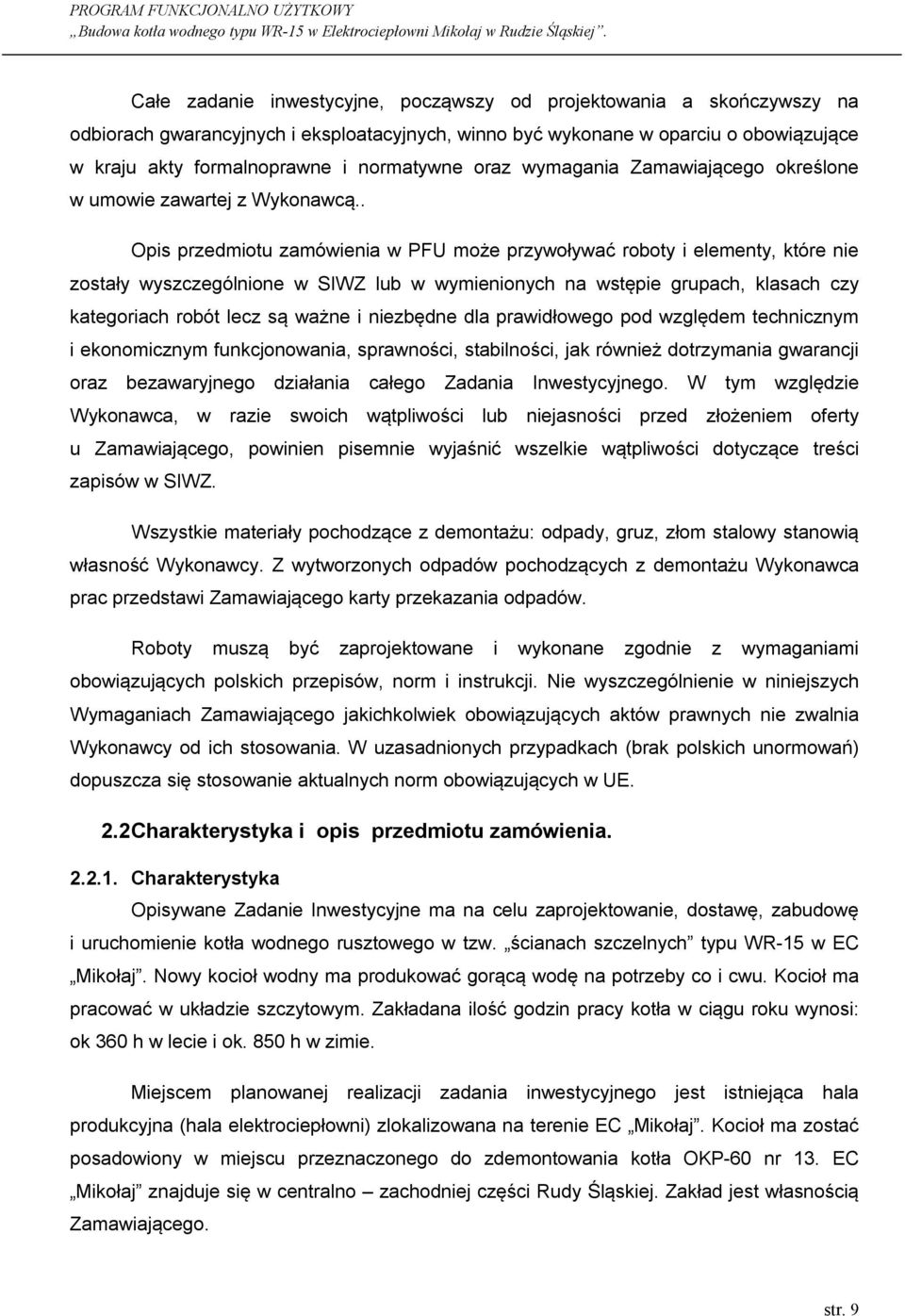

9 Całe zadanie inwestycyjne, począwszy od projektowania a skończywszy na odbiorach gwarancyjnych i eksploatacyjnych, winno być wykonane w oparciu o obowiązujące w kraju akty formalnoprawne i normatywne oraz wymagania Zamawiającego określone w umowie zawartej z Wykonawcą.. Opis przedmiotu zamówienia w PFU może przywoływać roboty i elementy, które nie zostały wyszczególnione w SIWZ lub w wymienionych na wstępie grupach, klasach czy kategoriach robót lecz są ważne i niezbędne dla prawidłowego pod względem technicznym i ekonomicznym funkcjonowania, sprawności, stabilności, jak również dotrzymania gwarancji oraz bezawaryjnego działania całego Zadania Inwestycyjnego. W tym względzie Wykonawca, w razie swoich wątpliwości lub niejasności przed złożeniem oferty u Zamawiającego, powinien pisemnie wyjaśnić wszelkie wątpliwości dotyczące treści zapisów w SIWZ. Wszystkie materiały pochodzące z demontażu: odpady, gruz, złom stalowy stanowią własność Wykonawcy. Z wytworzonych odpadów pochodzących z demontażu Wykonawca prac przedstawi Zamawiającego karty przekazania odpadów. Roboty muszą być zaprojektowane i wykonane zgodnie z wymaganiami obowiązujących polskich przepisów, norm i instrukcji. Nie wyszczególnienie w niniejszych Wymaganiach Zamawiającego jakichkolwiek obowiązujących aktów prawnych nie zwalnia Wykonawcy od ich stosowania. W uzasadnionych przypadkach (brak polskich unormowań) dopuszcza się stosowanie aktualnych norm obowiązujących w UE. 2.2 Charakterystyka i opis przedmiotu zamówienia Charakterystyka Opisywane Zadanie Inwestycyjne ma na celu zaprojektowanie, dostawę, zabudowę i uruchomienie kotła wodnego rusztowego w tzw. ścianach szczelnych typu WR-15 w EC Mikołaj. Nowy kocioł wodny ma produkować gorącą wodę na potrzeby co i cwu. Kocioł ma pracować w układzie szczytowym. Zakładana ilość godzin pracy kotła w ciągu roku wynosi: ok 360 h w lecie i ok. 850 h w zimie. Miejscem planowanej realizacji zadania inwestycyjnego jest istniejąca hala produkcyjna (hala elektrociepłowni) zlokalizowana na terenie EC Mikołaj. Kocioł ma zostać posadowiony w miejscu przeznaczonego do zdemontowania kotła OKP-60 nr 13. EC Mikołaj znajduje się w centralno zachodniej części Rudy Śląskiej. Zakład jest własnością Zamawiającego. str. 9

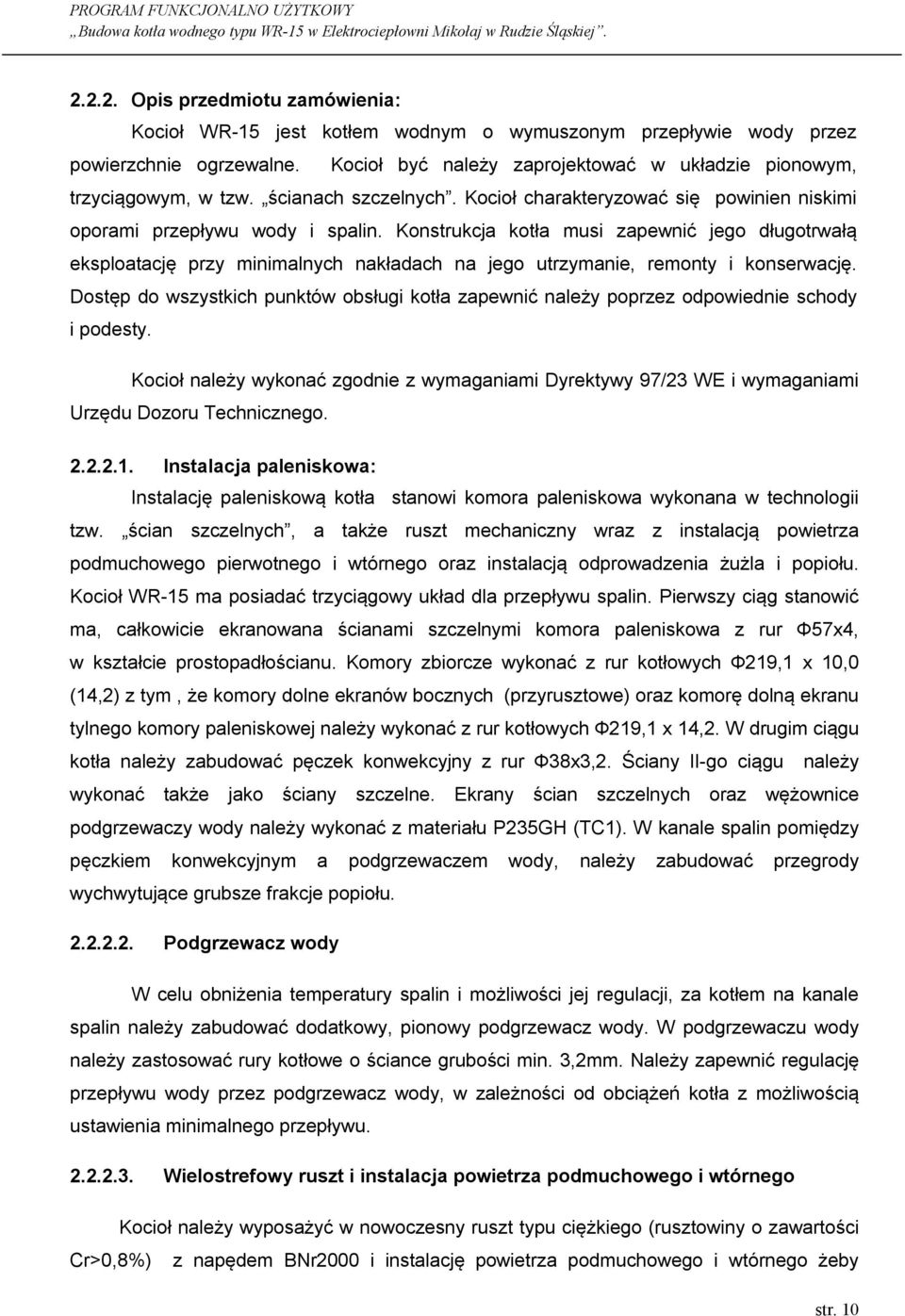

10 Opis przedmiotu zamówienia: Kocioł WR-15 jest kotłem wodnym o wymuszonym przepływie wody przez powierzchnie ogrzewalne. Kocioł być należy zaprojektować w układzie pionowym, trzyciągowym, w tzw. ścianach szczelnych. Kocioł charakteryzować się powinien niskimi oporami przepływu wody i spalin. Konstrukcja kotła musi zapewnić jego długotrwałą eksploatację przy minimalnych nakładach na jego utrzymanie, remonty i konserwację. Dostęp do wszystkich punktów obsługi kotła zapewnić należy poprzez odpowiednie schody i podesty. Kocioł należy wykonać zgodnie z wymaganiami Dyrektywy 97/23 WE i wymaganiami Urzędu Dozoru Technicznego Instalacja paleniskowa: Instalację paleniskową kotła stanowi komora paleniskowa wykonana w technologii tzw. ścian szczelnych, a także ruszt mechaniczny wraz z instalacją powietrza podmuchowego pierwotnego i wtórnego oraz instalacją odprowadzenia żużla i popiołu. Kocioł WR-15 ma posiadać trzyciągowy układ dla przepływu spalin. Pierwszy ciąg stanowić ma, całkowicie ekranowana ścianami szczelnymi komora paleniskowa z rur Ф57x4, w kształcie prostopadłościanu. Komory zbiorcze wykonać z rur kotłowych Ф219,1 x 10,0 (14,2) z tym, że komory dolne ekranów bocznych (przyrusztowe) oraz komorę dolną ekranu tylnego komory paleniskowej należy wykonać z rur kotłowych Ф219,1 x 14,2. W drugim ciągu kotła należy zabudować pęczek konwekcyjny z rur Ф38x3,2. Ściany II-go ciągu należy wykonać także jako ściany szczelne. Ekrany ścian szczelnych oraz wężownice podgrzewaczy wody należy wykonać z materiału P235GH (TC1). W kanale spalin pomiędzy pęczkiem konwekcyjnym a podgrzewaczem wody, należy zabudować przegrody wychwytujące grubsze frakcje popiołu Podgrzewacz wody W celu obniżenia temperatury spalin i możliwości jej regulacji, za kotłem na kanale spalin należy zabudować dodatkowy, pionowy podgrzewacz wody. W podgrzewaczu wody należy zastosować rury kotłowe o ściance grubości min. 3,2mm. Należy zapewnić regulację przepływu wody przez podgrzewacz wody, w zależności od obciążeń kotła z możliwością ustawienia minimalnego przepływu Wielostrefowy ruszt i instalacja powietrza podmuchowego i wtórnego Kocioł należy wyposażyć w nowoczesny ruszt typu ciężkiego (rusztowiny o zawartości Cr>0,8%) z napędem BNr2000 i instalację powietrza podmuchowego i wtórnego żeby str. 10

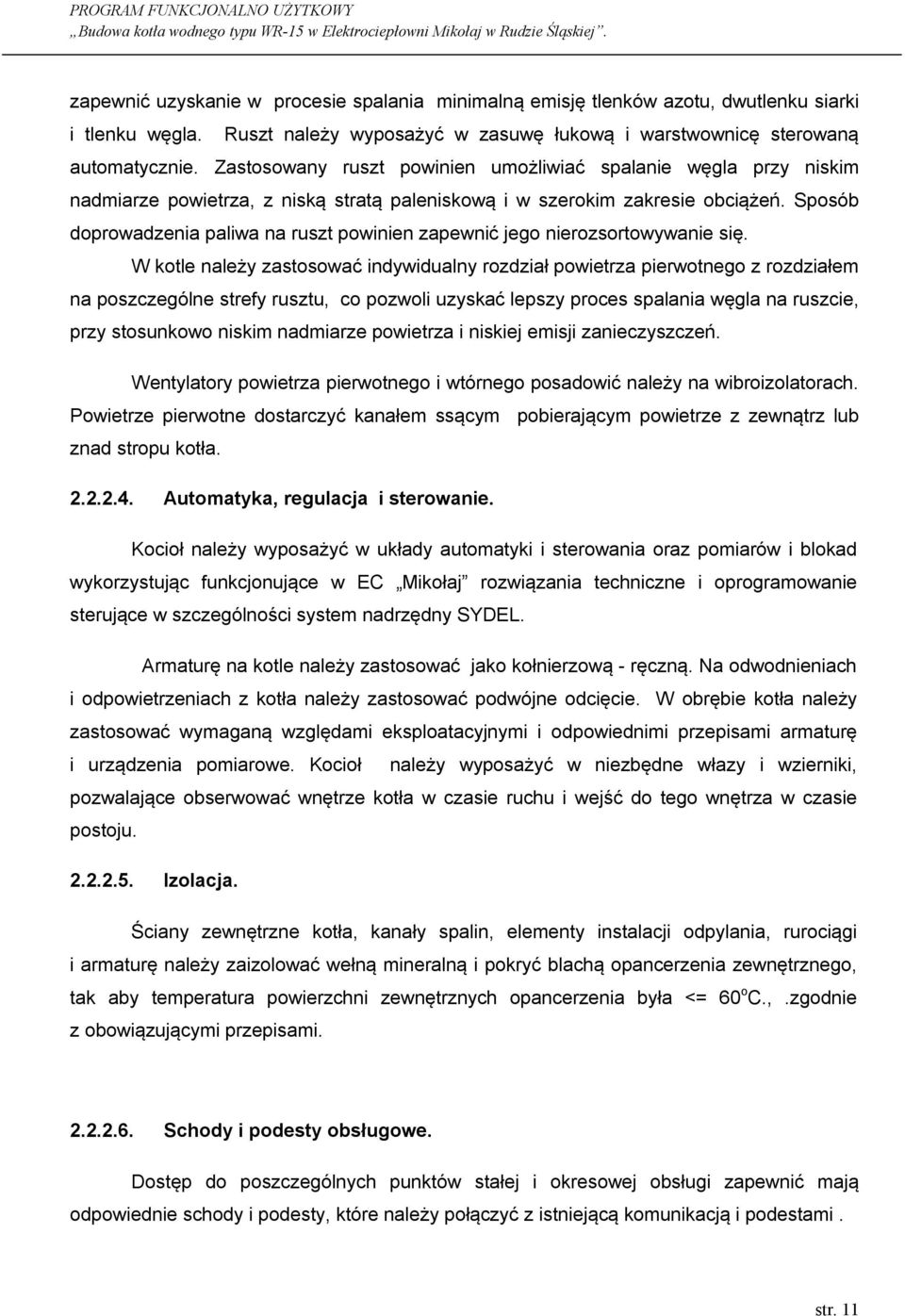

11 zapewnić uzyskanie w procesie spalania minimalną emisję tlenków azotu, dwutlenku siarki i tlenku węgla. Ruszt należy wyposażyć w zasuwę łukową i warstwownicę sterowaną automatycznie. Zastosowany ruszt powinien umożliwiać spalanie węgla przy niskim nadmiarze powietrza, z niską stratą paleniskową i w szerokim zakresie obciążeń. Sposób doprowadzenia paliwa na ruszt powinien zapewnić jego nierozsortowywanie się. W kotle należy zastosować indywidualny rozdział powietrza pierwotnego z rozdziałem na poszczególne strefy rusztu, co pozwoli uzyskać lepszy proces spalania węgla na ruszcie, przy stosunkowo niskim nadmiarze powietrza i niskiej emisji zanieczyszczeń. Wentylatory powietrza pierwotnego i wtórnego posadowić należy na wibroizolatorach. Powietrze pierwotne dostarczyć kanałem ssącym pobierającym powietrze z zewnątrz lub znad stropu kotła Automatyka, regulacja i sterowanie. Kocioł należy wyposażyć w układy automatyki i sterowania oraz pomiarów i blokad wykorzystując funkcjonujące w EC Mikołaj rozwiązania techniczne i oprogramowanie sterujące w szczególności system nadrzędny SYDEL. Armaturę na kotle należy zastosować jako kołnierzową - ręczną. Na odwodnieniach i odpowietrzeniach z kotła należy zastosować podwójne odcięcie. W obrębie kotła należy zastosować wymaganą względami eksploatacyjnymi i odpowiednimi przepisami armaturę i urządzenia pomiarowe. Kocioł należy wyposażyć w niezbędne włazy i wzierniki, pozwalające obserwować wnętrze kotła w czasie ruchu i wejść do tego wnętrza w czasie postoju Izolacja. Ściany zewnętrzne kotła, kanały spalin, elementy instalacji odpylania, rurociągi i armaturę należy zaizolować wełną mineralną i pokryć blachą opancerzenia zewnętrznego, tak aby temperatura powierzchni zewnętrznych opancerzenia była <= 60 o C.,.zgodnie z obowiązującymi przepisami Schody i podesty obsługowe. Dostęp do poszczególnych punktów stałej i okresowej obsługi zapewnić mają odpowiednie schody i podesty, które należy połączyć z istniejącą komunikacją i podestami. str. 11

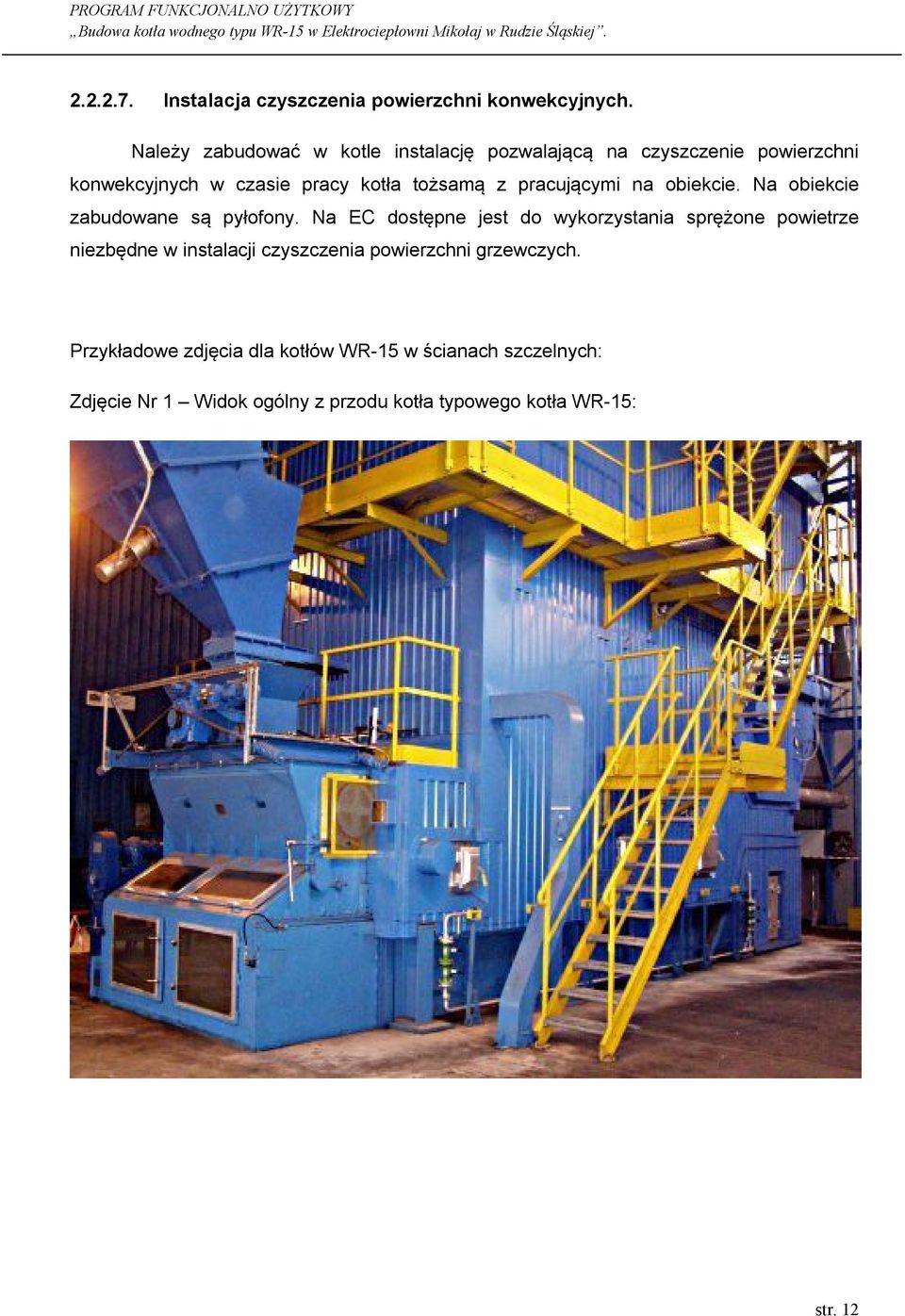

12 Instalacja czyszczenia powierzchni konwekcyjnych. Należy zabudować w kotle instalację pozwalającą na czyszczenie powierzchni konwekcyjnych w czasie pracy kotła tożsamą z pracującymi na obiekcie. Na obiekcie zabudowane są pyłofony. Na EC dostępne jest do wykorzystania sprężone powietrze niezbędne w instalacji czyszczenia powierzchni grzewczych. Przykładowe zdjęcia dla kotłów WR-15 w ścianach szczelnych: Zdjęcie Nr 1 Widok ogólny z przodu kotła typowego kotła WR-15: str. 12

13 Zdjęcie Nr 2 Widok z boku typowego kotła WR Parametry techniczne przedmiotu Zamówienia Wymagane gwarantowane parametry techniczne nowego kotła i instalacji odpylania: odpylania to: Podstawowe wymagane techniczne parametry gwarancyjne kotła i instalacji Wydajność maksymalna trwała 18,0 MW t Wydajność nominalna 15,0 MW t Ciśnienie obliczeniowe 2,45 MPa Temperatura wody na wlocie 70,0 o C Temperatura wody na wylocie 150,0 o C str. 13

14 Sprawność gwarantowana kotła w zakresie (50 100)% wydajności nominalnej > 86,0% Sprawność gwarantowana wydajności maksymalnej trwałej 84,0 % Opory przepływu wody przez kocioł (dla wydajności nominalnej) 0,15 MPa Gwarantowana emisja pyłu, przy 6% O 2 w spalinach: 30 mg/nm 3. Gwarantowana emisja SO 2 dla zawartości S=0,6% i Wd=22,0 MJ/kg w paliwie: 1300 mg/nm 3 przy 6% O 2 w spalinach. Gwarantowana emisja NO x, przy 6% O 2 w spalinach: 400 mg/nm 3. Emisje w przeliczeniu na 6% O 2 w spalinach, dla warunków normalnych Dane urządzeń pomocniczych: Ruszt mechaniczny z koszem węglowym Typ rusztu: mechaniczny, łuskowy z rusztem przesuwnym, gwarantujący odpowiednie spalanie na ruszcie i właściwy poziom obciążenia cieplnego, napęd rusztu sterowany falownikiem. Ilość napędów: 1 szt., z falownikiem Wentylator powietrza pierwotnego Typ wentylatora - promieniowy, z napędem bezpośrednim, z falownikiem, gwarantujący doprowadzenie odpowiedniej ilości powietrza pierwotnego do spalania na ruszcie Wentylator powietrza wtórnego Typ wentylatora- promieniowy, z napędem bezpośrednim gwarantujący doprowadzenie odpowiedniej ilości powietrza wtórnego do spalania na ruszcie Wentylator wyciągowy Typ wentylatora - wyciągowy, z napędem bezpośrednim, z falownikiem, czynnik spaliny, z odpowiednią wydajnością dostosowaną do parametrów kotła i instalacji odpylania Parametry dostępnego paliwa na terenie EC: Rodzaj dostępnego paliwa podstawowego - węgiel kamienny energetyczny: Wartość opałowa paliwa... : 23,0 28,0... MJ/kg Klasa wg PN-82/G : A-21/25/15 Sortyment wg PN-82/G : M II A Typ wg PN-82/G : 32.1; 32.2 Zawartość popiołu (maks.)... : 20,0... % Zawartość wilgoci... : < % Minimalna zawartość części lotnych... : % Minimalna temperatura mięknięcia popiołu wg BB 1050,0... C str. 14

15 Zawartość siarki... : 0,6... % Maksymalna zawartość podziarna (0-1mm)... : < 30,0... % Spiekalność węgla wg liczby Rogi... : Wymagania ogólne i formalne: 3.1 Wymogi BHP W trakcie realizacji prac Wykonawca zobowiązany jest do przestrzegania przepisów dotyczących bezpieczeństwa i higieny pracy oraz wszystkich innych instrukcji obowiązujących na terenie Zakładu EC Mikołaj, a zwłaszcza przestrzegać warunków BHP zawartych w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47 poz 401 z 2003r.). Możliwe zagrożenia występujące w trakcie wykonywania prac to przede wszystkim: o spadające elementy pochodzące z demontażu, o przemieszczenie się surowców i materiałów, o ostre, wystające elementy, o praca na różnych poziomach roboczych (praca na wysokości, na dachu, wewnątrz kotła), o urządzenia i maszyny elektryczne, o pracujący dźwig samojezdny. Miejsce i czas występowania tych zagrożeń: o podczas poruszania się po terenie, o podczas prac transportowych, o podczas obsługi maszyn i urządzeń, o podczas prac na wysokości i w kotle. Szczególną uwagę należy zwrócić na rusztowania, które należy wykonywać zgodnie z obowiązującymi normami i zasadami bhp. Przed przystąpieniem do prac Wykonawca zobowiązany jest opracować i przedłożyć do pisemnej akceptacji Zamawiającemu technologię rozbiórki kotła OKP, projekt techniczny kotła WR-15, projekt odpylacza z kompletną instalacją odpylania, pozostałe projekty branżowe wymagające uzgodnienia z Zamawiającym,, projekt organizacji i zagospodarowania terenu budowy, projekt przebudowy dachu, projekt BIOZ. Do robót Wykonawca może przystąpić dopiero po pisemnej akceptacji tych opracowań. str. 15

16 Wszyscy pracownicy Wykonawcy i Podwykonawców zobowiązani są pracować w obuwiu, ubraniach i kaskach roboczych, odpowiednich do rodzaju wykonywanych prac. Wszystkie elementy ubioru muszą być zgodne z obowiązującymi przepisami. Pracownicy Wykonawcy jak również podwykonawców są zobowiązani do poddaniu się szkoleniu wewnętrznemu przeprowadzonym przez służby BHP Zamawiającego. Każdy Pracownik zobowiązany jest do bezwzględnego stosowania sprzętu ochrony osobistej, a przy pracach w strefach zagrożonych stosowania dodatkowych zabezpieczeń indywidualnych, np. szelki bezpieczeństwa z zespołem amortyzująco-hamującym (przy pracach na wysokościach) oraz zabezpieczeń ogólnych, Wykonawca winien również zabezpieczyć i dozorować we własnym zakresie i na własny koszt teren budowy przez cały okres trwania prac aż do podpisania protokołu odbioru końcowego. Niezależnie od istniejącego wyposażenia, Wykonawca zapewni na budowie wszelki sprzęt przeciwpożarowy wymagany przepisami. W zakresie Wykonawcy jest również zabezpieczenie i oznaczenie instalacji i urządzeń na EC przed przypadkowym uszkodzeniem w trakcie realizacji robót. Wykonawca jest odpowiedzialny za wszelkie szkody i uszkodzenia w istniejącej infrastrukturze technicznej i budowlanej terenu i obiektów EC Mikołaj. Media na cele budowy: energia elektryczna, woda (częściowo) i sprężone powietrze, udostępniane są przez Zamawiającego nieodpłatnie i wyłącznie do celów związanych z realizowanym zadaniem. Koszty zużycia wody na cele socjalne będą naliczane wg stawek określonych przez Zamawiającego. Możliwe jest, po wcześniejszych uzgodnieniach udostępnienie Wykonawcy pewnych obiektów i urządzeń, takich jak: pomieszczenie dla pracowników Wykonawcy, możliwość korzystania z wewnątrzzakładowych ciągów komunikacyjnych i placów składowych, łaźnia i szatnia - dla pracowników Wykonawcy dostępna za opłatą: 12,65 zł netto za tzw. łaźniodniówke dla 1 pracownika oraz 1 zł netto / pracownika / 1 szafkę / 1 dobę, zamknięte pomieszczenie magazynowe (doraźnie) dla przechowania drobnych i chronionych elementów dostawy, takich jak: aparatura, armatura, elementy automatyki itp., str. 16

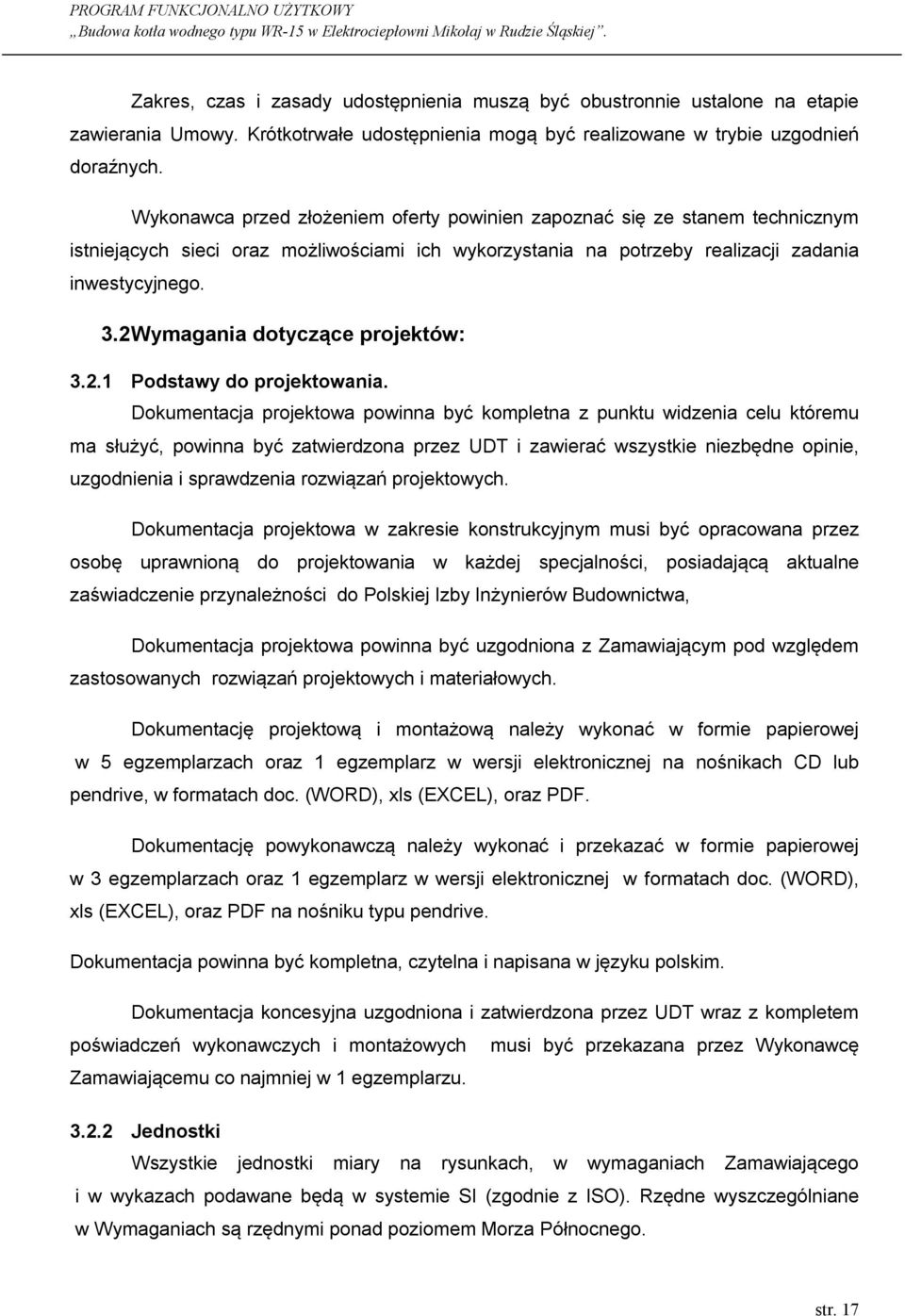

17 Zakres, czas i zasady udostępnienia muszą być obustronnie ustalone na etapie zawierania Umowy. Krótkotrwałe udostępnienia mogą być realizowane w trybie uzgodnień doraźnych. Wykonawca przed złożeniem oferty powinien zapoznać się ze stanem technicznym istniejących sieci oraz możliwościami ich wykorzystania na potrzeby realizacji zadania inwestycyjnego. 3.2 Wymagania dotyczące projektów: Podstawy do projektowania. Dokumentacja projektowa powinna być kompletna z punktu widzenia celu któremu ma służyć, powinna być zatwierdzona przez UDT i zawierać wszystkie niezbędne opinie, uzgodnienia i sprawdzenia rozwiązań projektowych. Dokumentacja projektowa w zakresie konstrukcyjnym musi być opracowana przez osobę uprawnioną do projektowania w każdej specjalności, posiadającą aktualne zaświadczenie przynależności do Polskiej Izby Inżynierów Budownictwa, Dokumentacja projektowa powinna być uzgodniona z Zamawiającym pod względem zastosowanych rozwiązań projektowych i materiałowych. Dokumentację projektową i montażową należy wykonać w formie papierowej w 5 egzemplarzach oraz 1 egzemplarz w wersji elektronicznej na nośnikach CD lub pendrive, w formatach doc. (WORD), xls (EXCEL), oraz PDF. Dokumentację powykonawczą należy wykonać i przekazać w formie papierowej w 3 egzemplarzach oraz 1 egzemplarz w wersji elektronicznej w formatach doc. (WORD), xls (EXCEL), oraz PDF na nośniku typu pendrive. Dokumentacja powinna być kompletna, czytelna i napisana w języku polskim. Dokumentacja koncesyjna uzgodniona i zatwierdzona przez UDT wraz z kompletem poświadczeń wykonawczych i montażowych musi być przekazana przez Wykonawcę Zamawiającemu co najmniej w 1 egzemplarzu Jednostki Wszystkie jednostki miary na rysunkach, w wymaganiach Zamawiającego i w wykazach podawane będą w systemie SI (zgodnie z ISO). Rzędne wyszczególniane w Wymaganiach są rzędnymi ponad poziomem Morza Północnego. str. 17

18 Wykonawca bierze na siebie odpowiedzialność za wszelkie niezgodności, błędy i braki dostrzeżone na rysunkach i objaśnieniach niezależnie od tego, czy zostały one zaaprobowane, czy nie, chyba, że owe niezgodności, błędy i braki występowały na rysunkach i objaśnieniach dostarczonych Wykonawcy przez Zamawiającego Przepisy i normy Zakres wykonania obejmuje opracowanie kompletnej dokumentacji technicznej i projektowej, wykonanej zgodnie z przepisami prawa kraju, oraz wytycznymi i rozporządzeniami UE, wraz z uzyskaniem niezbędnych uzgodnień i pozwoleń wymaganych przepisami prawa do uruchomienia i przekazania do eksploatacji i wymaganymi odbiorami UDT. Kocioł należy wykonać zgodnie z dyrektywą 97/23/WE. Projekt winien być uzgodniony w jednostce notyfikowanej i poddany ocenie zgodności. Wszystkie materiały, urządzenia, podzespoły, sprzęt i prace objęte Zadaniem Inwestycyjnym muszą spełniać w każdej dziedzinie wymagania odpowiednich obowiązujących norm i przepisów. Wykaz podstawowych obowiązujących Norm zawiera Biuletyn Normalizacyjny wydany przez Instytut energetyki. Elementy i materiały z dostaw krajowych należy oznaczać zgodnie z odpowiednimi Polskimi Normami. Wszelkie prace budowlane i budowlano montażowe prowadzić należy zgodnie z Polskim Prawem Budowlanym i Warunkami Technicznymi Wykonania i Odbioru robót budowlano montażowych. Wszystkie materiały kooperacyjne, budowlane i hutnicze muszą posiadać odpowiednie atesty i deklaracje zgodności wyłącznie w języku polskim. Inwestycja powinna zostać zrealizowana zgodnie z następującymi aktami prawnymi: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zmianami), Ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym (z późn. zmianami), Ustawa z dnia 26 czerwca 1974 r. Kodeks pracy (tekst jedn. z 1998 r. Dz. U. nr 21, poz. 94 z późn. zm.). Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jedn. z 2006 r. Dz. U. nr 156, poz z późn. zm.). str. 18

19 Ustawa z dnia 10 kwietnia 1997 r. Prawo energetyczne (tekst jedn. z 2006 r. Dz. U. nr 89 poz. 625 z późn. zm.). Ustawa z dnia 27 kwietnia 2001 roku Prawo ochrony środowiska (tekst jedn. z 2008r. nr 25 poz. 150 z późn. zm.). Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92 poz.881 z późn. zm.). Ustawa z dnia 27 kwietnia 2001 r. o odpadach (tekst jedn. z 2010 r. Dz.U. nr 185 poz z późn. zm.). Ustawa z dnia 24 sierpnia 1991 o ochronie przeciwpożarowej. (tekst jedn. z 2009 Dz. U. Nr 178 z poz wraz z późn. zm.). Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. nr 120, poz.1133 z poźn. zm.). Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. nr 108 poz. 953 z późn. zm.). Rozporządzenie Ministra Gospodarki z dnia 23 kwietnia 2013r poz. 492 w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych. Rozporządzenie Ministra Gospodarki z dnia 28 kwietnia 2003 r. w sprawie szczegółowych zasad stwierdzania posiadani kwalifikacji przez osoby zajmujące się eksploatacją urządzeń, instalacji i sieci (Dz. U. nr 89, poz. 828 z późn. zm.). Rozporządzenie Ministra Gospodarki i Pracy z dnia 27 lipca 2004 r. w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz.U nr 180 poz z późn. zm.). Rozporządzenie Ministra Gospodarki i Pracy z dnia 9 października 2007r. zmieniające rozporządzenie w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. z dnia 24 października 2007 r.) Rozporządzenie Ministra Gospodarki z dnia w sprawie zasadniczych wymagań dla dźwigów i ich elementów bezpieczeństwa. (Dz. U. Nr 120, poz.1134). Rozporządzenie Ministra Gospodarki z dnia w sprawie bezpieczeństwa i higieny pracy przy pracach spawalniczych. (Dz. U. Nr 40, poz.470). Rozporządzenie Ministra Infrastruktury z dnia w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. (Dz. U. Nr 47, poz.401). str. 19

20 Rozporządzenie Ministra Infrastruktury z dnia w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych. (Dz. U. Nr 118, poz.1263). Rozporządzenie Ministra Gospodarki z dnia 8 lipca 2010 r. w sprawie minimalnych wymagań, dotyczących bezpieczeństwa i higieny pracy, związanych z możliwością wystąpienia w miejscu pracy atmosfery wybuchowej (Dz.U nr 138 poz. 931). Rozporządzenie Ministra Gospodarki z dnia w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy. (Dz. U. Nr 191, poz.1596 wraz ze zmianą Dz. U. Nr 78, poz.1754). Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 29 listopada 2002r. w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy. (Dz.U nr 217 poz. 1833) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych. (Dz. U. Nr 26, poz.313) Warunki i wymagania Urzędu Dozoru Technicznego Dyrektywa PED Urządzenia Ciśnieniowe 97/23/WE. Wymagania ogólne. Wytwarzanie DT-UT-90/WO-W. Wymagania ogólne. Materiały DT-UT-90/WO-M. Urządzenia ciśnieniowe. Wymagania ogólne DT-UC-90/WO. Urządzenia ciśnieniowe. Obliczenia DT-UC-90/WO-O. Urządzenia ciśnieniowe. Zbiorniki stałe DT-UC-90/ZS. Urządzenia ciśnieniowe. Rurociągi DT-UC-90/RC. W przypadku, jeśli dla określonych robót nie istnieją odpowiednie normy zastosowanie mają uznane i będące w użyciu normy, jak również normy europejskie (EN). 3.3 Wymagania środowiskowe: Uwarunkowania środowiskowe Teren EC Mikołaj jest objęty ochroną konserwatora zabytków. Przedsięwzięcie nie wpływa w znaczący sposób na środowisko. Teren EC Mikołaj nie jest objęty siecią ochrony NATURA Kocioł zlokalizowany jest w budynku zamkniętym i nie przewiduje się jego negatywnego oddziaływania na środowisko. Dzięki mniejszej wydajności kotła, a także wyłączeniu z eksploatacji niektórych urządzeń towarzyszących (młyny, wentylatory) str. 20

21 zmniejszeniu ulegnie zużycie energii elektrycznej. Tak samo emisja pyłu, dwutlenku siarki, tlenków azotu, tlenku węgla zostanie zmniejszona. Emisja szkodliwych substancji musi się kształtować następująco: Zawartość pyłu w spalinach za odpylaczem - 30,0 mg/nm 3 Zawartość SO 2 dla 0,6 % siarki w węglu Wd=22,0 MJ/kg- 1300,0 mg/nm 3 Zawartość tlenków azotu w spalinach - 400,0 mg/nm 3 w przeliczeniu na 6% O 2 w spalinach dla warunków normalnych i musi być zgodna z aktualnymi wymogami w tym zakresie Rozwiązania chroniące środowisko. W zakresie ochrony środowiska gruntowo wodnego. Uruchomienie kotła ograniczy ilość powstających ścieków technologicznych. Ścieki te odprowadzane są, zgodnie z posiadanym pozwoleniem wodno prawnym do rzeki Czarniawki. W zakresie gospodarki odpadami. Podczas pracy nowego kotła powstanie odpad o kodzie , Żużle, popioły paleniskowe i pyły z kotłów. Ilość takich odpadów ulegnie ograniczeniu. Odpad ten po przetransportowaniu taśmociągami na zewnątrz budynku z kotłami zostanie odebrany przez wyspecjalizowaną firmę posiadająca stosowne pozwolenia. W zakresie ochrony przed hałasem. Oddziaływanie akustyczne nowego kotła zostanie ograniczone poprzez wyłączenie lub zdemontowanie starych młynów i wentylatorów, Zastosowane nowe urządzenia wentylatory, ruszt i inne. powinny mieć poziom emitowanego hałasu poniżej 85 dba W zakresie ochrony powietrza atmosferycznego. Z uwagi na zabudowanie nowoczesnej instalacji odpylania spalin ograniczeniu ulegnie również emisja pyłu do atmosfery; która musi być niższa od poziomu 30mg/Nm 3 przy zawartości 6 % O 2.Należy tak zaprojektować i wybudować instalację odpylania aby ten poziom emisji pyłu został bezwzględnie dotrzymany i potwierdzony pomiarami gwarancyjnymi sprawdzającymi. str. 21

22 4 Stan istniejący: 4.1 Lokalizacja inwestycji. Elektrociepłownia Mikołaj zlokalizowana jest w Rudzie Śląskiej przy ulicy Szyb Walenty 32. Na terenie Zakładu znajdują się: - budynek kotłowni, - stacja uzdatniania wody kotłowej, - instalacje oczyszczania spalin - elektrofiltry, - hala turbinowni (budynek maszynowni), - komin, - rozdzielnia elektryczna wyprowadzenia mocy, - stacja wymienników ciepła, - plac składowy opału (węgla), - budynek biurowy, drogi dojazdowe, place parkingowe, i inne pomocnicze. Zakład znajduje się w centralno zachodniej części Rudy Śląskiej. Najbliższa zabudowa mieszkaniowa zlokalizowana jest w odległości około 800 m w kierunku północnym i północno-wschodnim. Zdjęcie nr 3 widok na istniejącą EC Mikołaj : str. 22

23 Wymagana jest wizja lokalna dla potencjalnych Wykonawców i zapoznanie się z terenem inwestycji, z możliwościami dojazdu, dowozu sprzętu, materiałów i urządzeń, a także celem określenia kierunku wywozu zdemontowanych elementów starego kotła i kierunkiem montażu ścian szczelnych. Ze względu na brak dokumentacji technicznej dotyczącej: konstrukcji budynku, jego wewnętrznych fundamentów oraz instalacji (rurociągi wody, etc.) wymaga się, aby Wykonawca przeprowadził niezbędne inwentaryzacje i ekspertyzy w zakresie niezbędnym dla realizacji wszystkich etapów zadania inwestycyjnego oraz opracował niezbędne dokumentacje. Aktualnie na terenie EC Mikołaj zabudowane są: jeden kocioł OKP-60 nr 13, jeden kocioł OR-50,nr 12, jeden kocioł OR-32 nr Wykorzystane zasoby środowiska 5.1 Aktualny stan gospodarki węglem i nawęglania. Węgiel dostarczany jest na teren EC transportem samochodowym z kopalń należących do Kompanii Węglowej S.A.. Transport węgla do zbiorników przykotłowych kotłów odbywa się układem trzech taśmociągów o łącznej długości ok. 135m. Na taśmociągu nadawczym znajduje się separator żelaza i waga węglowa. Kocioł OKP-60 posiada 3 zbiorniki betonowe o łącznej pojemności ok. 250T węgla (w sumie) co zapewnia obecnie 28-godzinną pracę kotła z wydajnością znamionową. Po zabudowie nowego kotła okres ten jeszcze się wydłuży. Zbiorniki przykotłowe węgla wykonane są z betonu. Węgiel z podajników podawany jest do podajników zgrzebłowych a następnie do młyna. Należy tak dostosować układ zbiorników przykotłowych i wysyp na ruszt nowego kotła aby podawanie węgla było bezproblemowe i funkcjonalne z użytkowego punktu widzenia. 5.2 Woda. EC Mikołaj nie posiada ujęć wód powierzchniowych i nie korzysta bezpośrednio z poboru wód powierzchniowych, w związku z czym opiera swoją gospodarkę wodną na zakupie wody od dostawcy zewnętrznego Przedsiębiorstwa Wodociągów i Kanalizacji w Rudzie Śląskiej. str. 23

24 Obieg kotłowy istniejących kotłów parowych uzupełniany jest wodą przygotowywaną z zakładowej stacji zmiękczania wody. Stacja zmiękczania wody produkuje wodę zmiękczoną, wydatkowaną między innymi do: zasilania kotłów parowych, napełniania sieci wodnej c.o., uzupełniania ubytków i stabilizacji ciśnienia sieci wodnej c.o. Stacja Uzdatniania Wody realizuje następujące procesy: dekarbonizacja wody (usuwanie twardości przemijającej węglanowej przy użyciu mleczka wapiennego, filtracja wody zdekarbonizowanej, jonowymienne (kationitowe) zmiękczanie wody zdekarbonizowanej, dozowanie fosforanu trójsodowego. Istniejąca stacja uzdatniania wody jest wystarczająca dla celów nowego kotła wodnego. str. 24

25 6 Istniejący układ technologiczny EC Mikołaj 6.1 Opis aktualnego układu technologicznego EC Mikołaj: Aktualny schemat działania EC przedstawia się następująco: str. 25

26 Elektrociepłownia EC Mikołaj jest typowym obiektem opalanym węglem kamiennym w kotle pyłowym i rusztowych. Kotły produkują parę wodną kierowaną na wspólny kolektor na turbinę przeciwprężną o mocy nominalnej elektrycznej: 5,5-8,0MW. Aktualnie na obiekcie eksploatowane sa następujące jednostki kotłowe: Kocioł OR-50 nr 12, w ścianach szczelnych, Kocioł OKP-60 nr 13, nr fabryczny 13149, Kocioł OR-32 nr 14, nr fabryczny Obieg kotłowy zasilają pompy obiegowe. Sieć magistralna i rozdzielcza dostarcza z terenu EC ciepło do grupowych węzłów cieplnych, wyposażonych w całości w układy automatycznej regulacji pogodowej. Po przystosowaniu parametrów czynnik grzewczy przesyłany jest do instalacji wewnętrznych u odbiorcy. Eksploatowane kotły wyposażone są w osobne układy odpylania w postaci elektrofiltrów. Typ elektrofiltrów: Elektrofiltr ELWO Pszczyna, typu: BS /7,5/3x8/03, nominalny strumień spalin: ,00 Nm 3 h - dla kotła OKP-60 nr 13 i OR-50 nr 12, zmodernizowany w 2012r. Elektrofiltr ELWO Pszczyna, typu: HE /2x4x6,6/300, nominalny strumień spalin: ,00 Nm 3 h ,00 Nm 3 h - dla kotła OR-32 nr 14. Wszystkie kotły wyposażone są w indywidualne wentylatory spalin. Spaliny po przepływie przez odpylacz i wentylatory wyciągowe odprowadzane są do atmosfery kominem ceramicznym o wysokości 84,0m. 7 Ogólne własności funkcjonalno użytkowe. Demontaże, dostawy, prace projektowe, przygotowanie dokumentacji oraz roboty dotyczące kompletacji i montażu poszczególnych elementów kotła i urządzeń oraz instalacji towarzyszących mogą być prowadzone w trakcie pracy EC Mikołaj jeżeli żadne z wymienionych prac nie spowodują przerw lub istotnych utrudnień w eksploatacji Zakładu. Roboty instalacyjne, ingerujące w istniejący układ rurociągów wodnych oraz inne elementy i urządzenia istniejące niezbędne do poprawnej pracy Zakładu, będą prowadzone po uprzednim uzgodnieniu ze służbami technicznymi Zamawiającego. Ogólnie wszystkie roboty mają zostać wykonane zgodnie z najnowszą, powszechnie stosowaną praktyką inżynierską. Konstrukcje betonowe, żelbetowe, stalowe i murowe, będą zaprojektowane i wykonane zgodnie z Polskimi Normami i przepisami. Polskie Normy są w większości odpowiednikami norm międzynarodowych (PN-ISO, PN-IEC) str. 26

27 i europejskich (PN-EN). W przypadku, jeżeli Normy Unii Europejskiej będą zapewniać wyższą jakość niż Normy Polskie będą one miały pierwszeństwo. W sprawach technicznych należy kierować się Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych opracowanymi przez Instytut Techniki Budowlanej w wersji obowiązującej w czasie wykonywania robót. Wszelkie prace realizowane w ramach zamówienia należy wykonywać według: Warunków technicznych wykonania i odbioru robót budowlanych Instytutu Techniki Budowlanej, Wymagań technicznych zalecanych przez inne organizacje branżowe, stosownie do rodzaju robót, W zakresie wymagań ogólnych dla robót budowlanych wszelkie roboty należy wykonywać według specyfikacji technicznej wykonania i odbioru robót budowlanych Wymagania ogólne opracowanej przez Ośrodek Wdrożeń. Wszystkie elementy konstrukcyjne z blach i profili stalowych winny być co najmniej piaskowane ( wyczyszczone) do stopnia czystości 2 i malowane warstwą podkładową min. 2 x 40 μ, warstwa nawierzchniowa min. 80 μ, lakier dwukomponentowy. Zabezpieczenia konstrukcji betonowych i żelbetowych należy wykonać wg Polskiej Normy Antykorozyjne zabezpieczenia w budownictwie. Wszystkie dostarczone elementy konstrukcji, urządzenia oraz elementy instalacji technologicznych będą pomalowane kolorystycznie z zastosowaniem materiałów dostosowanych do warunków pracy tych elementów. Wszystkie urządzenia i rurociągi o temperaturze roboczej czynnika powyżej 50 C oraz poniżej 10 C będą zabezpieczone izolacją termiczną i płaszczem ochronnym z blachy stalowej ocynkowanej w kolorystyce uzgodnionej z Zamawiającym. Dla urządzeń przekraczających dopuszczalny poziom hałasu zastosowana zostanie odpowiednia izolacja akustyczna lub osłony dźwiękochłonne. Fundamenty pod kocioł i urządzenia towarzyszące, Wykonawca musi zaprojektować i wykonać odpowiednio do powstających obciążeń podczas pracy oraz mając na uwadze istniejący grunt i konstrukcje budynku. Wykończenie zewnętrzne musi być trwałe i odporne na korozję. str. 27

28 8 Opis wymagań Zamawiającego. 8.1 Wymagania ogólne Opis wymagań w stosunku do przedmiotu Zamówienia. Zamawiający wymaga, aby Wykonawca był odpowiedzialny za zapewnienie, że produkty i usługi dorównują wymaganiom określonym w SIWZ i że może to być zademonstrowane Zamawiającemu. Zamawiający jest uprawniony do kontroli wykonania (inspekcji) każdego elementu na warsztacie Wykonawcy lub jego podwykonawców. Wszelkie koszty związane z inspekcją ponosi Wykonawca, z wyłączeniem kosztów ponoszonych przez przedstawicieli kadry Zamawiającego uczestniczących w inspekcji oraz inspekcji przeprowadzanych przez strony trzecie, na wniosek Zamawiającego. Jeśli inspekcja wykaże, że produkty lub usługi nie spełniają określonych wymagań, wtedy, gdy tylko Wykonawca dokona niezbędnych poprawek, należy przeprowadzić kolejną inspekcję. Całkowity koszt ponownej inspekcji ponosi Wykonawca, wliczając w to koszty Zamawiającego. Zamawiający wymaga, aby Wykonawca codziennie, przed rozpoczęciem pracy informował o ilości pracowników i rodzaju pracy wykonywanej przez nich w danym dniu na terenie budowy Wymagania dotyczące kotła i bezpieczeństwa technologii. Wykonawca winien uwzględniać wszelkie ryzyko wynikające z zastosowanej technologii. Kocioł, jego obsługa, wyposażenie, sterowanie, itp. musi być bezpieczne. Należy podjąć wszelkie środki dla uniknięcia niebezpieczeństwa dla obsługi urządzeń, otoczenia i osób trzecich w czasie uruchomienia, normalnego ruchu, planowanych odstawień, odstawień awaryjnych, przerw w zasilaniu i remontów. W szczególności Wykonawca musi zastosować system zabezpieczeń i blokad uwzględniający wymogi UDT i wymogi bezpieczeństwa eksploatacji kotła z urządzeniami i instalacjami towarzyszącymi. Armatura kotła, pozostałe urządzenia wyposażenia kotła zostaną, niezależnie od fabrycznych tabliczek znamionowych, oznakowane tabliczkami informacyjnymi. Tabliczki te będą w języku polskim zawierały następujące informacje: nazwa urządzenia, ciśnienie, temperatura dopuszczalna, oznaczenie, w tym kod KKS. str. 28

29 Tabliczki informacyjne powinny być wykonane z aluminium lub stali nierdzewnej, napis powinien być wygrawerowany laserowo lub mechanicznie za pomocą freza. Tabliczki powinny zostać umieszczone na: wszystkich rozgałęzieniach i trójnikach, wszystkich zaworach, tam, gdzie rurociągi przechodzą przez ściany i stropy, w odstępach maksymalnie 10 metrów, we wszystkich tych miejscach, gdzie brak takiego oznaczenia mógłby budzić wątpliwości. Wszystkie zawory zostaną oznakowane za pomocą tabliczek tak, aby wskazać przeznaczenie zaworu. Wszystkie wyłączniki, przełączniki itp. zostaną oznakowane tak, aby wskazać ich przeznaczenie. Wszystkie zamknięcia (drzwi, drzwiczki, pokrywy) zostaną oznakowane tabliczkami wskazującymi, co mieści się za zamknięciem oraz oznaczeniem zgodnym z oznaczeniem klucza do ich otwarcia. Tabliczki zostaną zamocowane w sposób trwały, w miarę możliwości w miejscu, gdzie będą dobrze widoczne, nie będą budziły wątpliwości i nie będą stanowiły utrudnienia. Kolorystyka urządzeń, rurociągów i instalacji, wymiar tabliczek zostanie uzgodniona z Zamawiającym przez Wykonawcę. Dla rurociągów dozorowych należy opracować i zgromadzić niezbędną dokumentację wymaganą do przeprowadzenia odbiorów przez UDT. Zaleca się aby przy doborze armatury uwzględniać jednego dostawcę. Zawory regulacyjne powinny być dostarczone wraz z siłownikami i sterowaniem elektrycznym. Zawory powinny być dostosowane do Instalacji technologicznej, a ich parametry powinny zapewniać właściwą i niezawodną pracę układów automatycznej regulacji we wszystkich stanach pracy. Silniki napędowe urządzeń winny być wyposażone w falowniki Wymagania w zakresie wykonania i odbioru robót budowlanych zawarte są w wydanych przez Instytut Techniki Budowlanej opracowaniach zatytułowanych Warunki Techniczne Wykonania i Odbioru Robót Budowlanych: Roboty konstrukcyjne, Roboty instalacyjne (elektryczne), Roboty instalacyjne (rurociągi), Roboty wykończeniowe (zabezpieczenia i izolacje). str. 29

30 Wymagania dla wykonania i odbioru robót określają w szczególności następujące opracowania: Warunki Techniczne Wykonania i Odbioru Robót Budowlanych, - część B: Roboty wykończeniowe, zeszyt 1, Tynki, ITB, Warszawa 2003, (ISBN cyklu ) Warunki Techniczne Wykonania i Odbioru Robót Budowlanych, - część B: Roboty wykończeniowe, zeszyt 3, Posadzki mineralne i żywiczne, ITB, Warszawa 2004,(ISBN cyklu ) Warunki Techniczne Wykonania i Odbioru Robót Budowlanych, - część B: Roboty wykończeniowe, zeszyt 4, Powłoki malarskie zewnętrzne i wewnętrzne, ITB, Warszawa 2003, (ISBN cyklu ) Warunki Techniczne Wykonania i Odbioru Robót Budowlanych, - część B: Roboty wykończeniowe, zeszyt 5, Okładziny i wykładziny z płytek ceramicznych, ITB, Warszawa 2004, (ISBN cyklu ) Warunki Techniczne Wykonania i Odbioru Robót Budowlanych - część C: Zabezpieczenia i izolacje, Zeszyt 2, Zabezpieczenia ogniochronne konstrukcji budowlanych, ITB, Warszawa, (ISBN cyklu ) Wykonawca jest zobowiązany do wykonywania wszelkich prac projektowych, budowlanych i montażowych zgodnie z: przepisami polskiego Prawa według stanu na dzień realizacji prac, w brzmieniu wynikającym z publikacji aktów prawnych w Dzienniku Ustaw lub Monitorze Polskim, Polskich Norm według stanu obowiązującego na dzień realizacji Zamówienia, w przypadku braku norm polskich dopuszcza się stosowanie norm UE. W sprawach technicznych należy kierować się Warunkami technicznymi wykonawstwa i odbioru robót budowlano - montażowych opracowanymi przez Instytut Techniki Budowlanej w wersji obowiązującej w czasie wykonywania robót. Wszelkie prace realizowane w ramach zamówienia należy wykonywać według: Warunków technicznych wykonania i odbioru robót budowlanych Instytutu Techniki Budowlanej, Wymagań technicznych zalecanych przez inne organizacje branżowe, stosownie do rodzaju robót, Na Wykonawcy ciąży obowiązek zabezpieczenia Terenu Budowy i własności Zamawiającego przed wszelkimi uszkodzeniami związanymi z prowadzeniem przez niego prac. W razie spowodowania uszkodzeń Wykonawca jest obowiązany do ich str. 30
