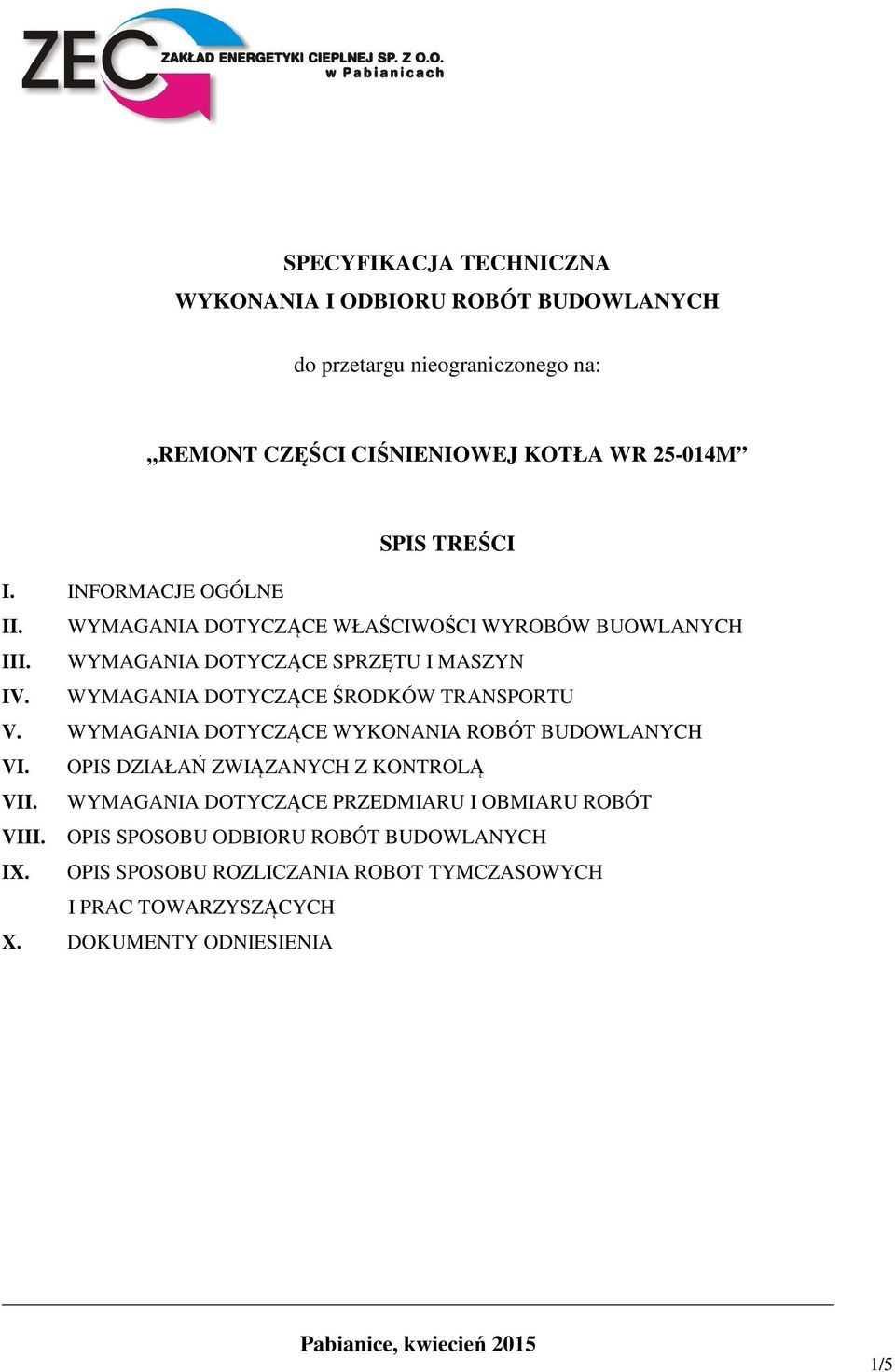

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH do przetargu nieograniczonego na: REMONT CZĘŚCI CIŚNIENIOWEJ KOTŁA WR M SPIS TREŚCI I. INFORMACJE OGÓLNE II. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUOWLANYCH III. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN IV. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU V. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH VI. OPIS DZIAŁAŃ ZWIĄZANYCH Z KONTROLĄ VII. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT VIII. OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH IX. OPIS SPOSOBU ROZLICZANIA ROBOT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH X. DOKUMENTY ODNIESIENIA I INFI1 Pabianice, kwiecień /5

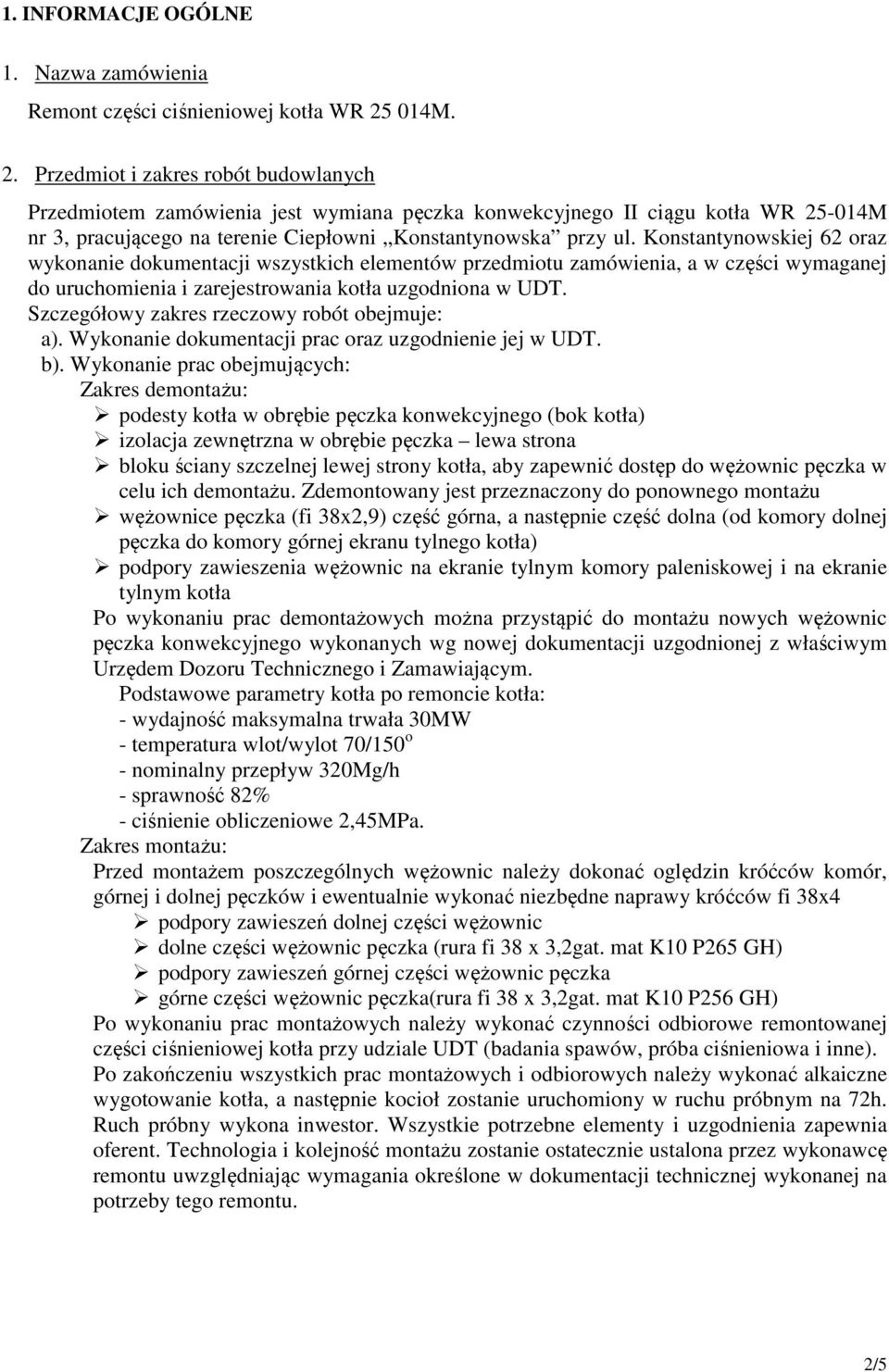

2 1. INFORMACJE OGÓLNE 1. Nazwa zamówienia Remont części ciśnieniowej kotła WR M. 2. Przedmiot i zakres robót budowlanych Przedmiotem zamówienia jest wymiana pęczka konwekcyjnego II ciągu kotła WR M nr 3, pracującego na terenie Ciepłowni Konstantynowska przy ul. Konstantynowskiej 62 oraz wykonanie dokumentacji wszystkich elementów przedmiotu zamówienia, a w części wymaganej do uruchomienia i zarejestrowania kotła uzgodniona w UDT. Szczegółowy zakres rzeczowy robót obejmuje: a). Wykonanie dokumentacji prac oraz uzgodnienie jej w UDT. b). Wykonanie prac obejmujących: Zakres demontażu: podesty kotła w obrębie pęczka konwekcyjnego (bok kotła) izolacja zewnętrzna w obrębie pęczka lewa strona bloku ściany szczelnej lewej strony kotła, aby zapewnić dostęp do wężownic pęczka w celu ich demontażu. Zdemontowany jest przeznaczony do ponownego montażu wężownice pęczka (fi 38x2,9) część górna, a następnie część dolna (od komory dolnej pęczka do komory górnej ekranu tylnego kotła) podpory zawieszenia wężownic na ekranie tylnym komory paleniskowej i na ekranie tylnym kotła Po wykonaniu prac demontażowych można przystąpić do montażu nowych wężownic pęczka konwekcyjnego wykonanych wg nowej dokumentacji uzgodnionej z właściwym Urzędem Dozoru Technicznego i Zamawiającym. Podstawowe parametry kotła po remoncie kotła: - wydajność maksymalna trwała 30MW - temperatura wlot/wylot 70/150 o - nominalny przepływ 320Mg/h - sprawność 82% - ciśnienie obliczeniowe 2,45MPa. Zakres montażu: Przed montażem poszczególnych wężownic należy dokonać oględzin króćców komór, górnej i dolnej pęczków i ewentualnie wykonać niezbędne naprawy króćców fi 38x4 podpory zawieszeń dolnej części wężownic dolne części wężownic pęczka (rura fi 38 x 3,2gat. mat K10 P265 GH) podpory zawieszeń górnej części wężownic pęczka górne części wężownic pęczka(rura fi 38 x 3,2gat. mat K10 P256 GH) Po wykonaniu prac montażowych należy wykonać czynności odbiorowe remontowanej części ciśnieniowej kotła przy udziale UDT (badania spawów, próba ciśnieniowa i inne). Po zakończeniu wszystkich prac montażowych i odbiorowych należy wykonać alkaiczne wygotowanie kotła, a następnie kocioł zostanie uruchomiony w ruchu próbnym na 72h. Ruch próbny wykona inwestor. Wszystkie potrzebne elementy i uzgodnienia zapewnia oferent. Technologia i kolejność montażu zostanie ostatecznie ustalona przez wykonawcę remontu uwzględniając wymagania określone w dokumentacji technicznej wykonanej na potrzeby tego remontu. 2/5

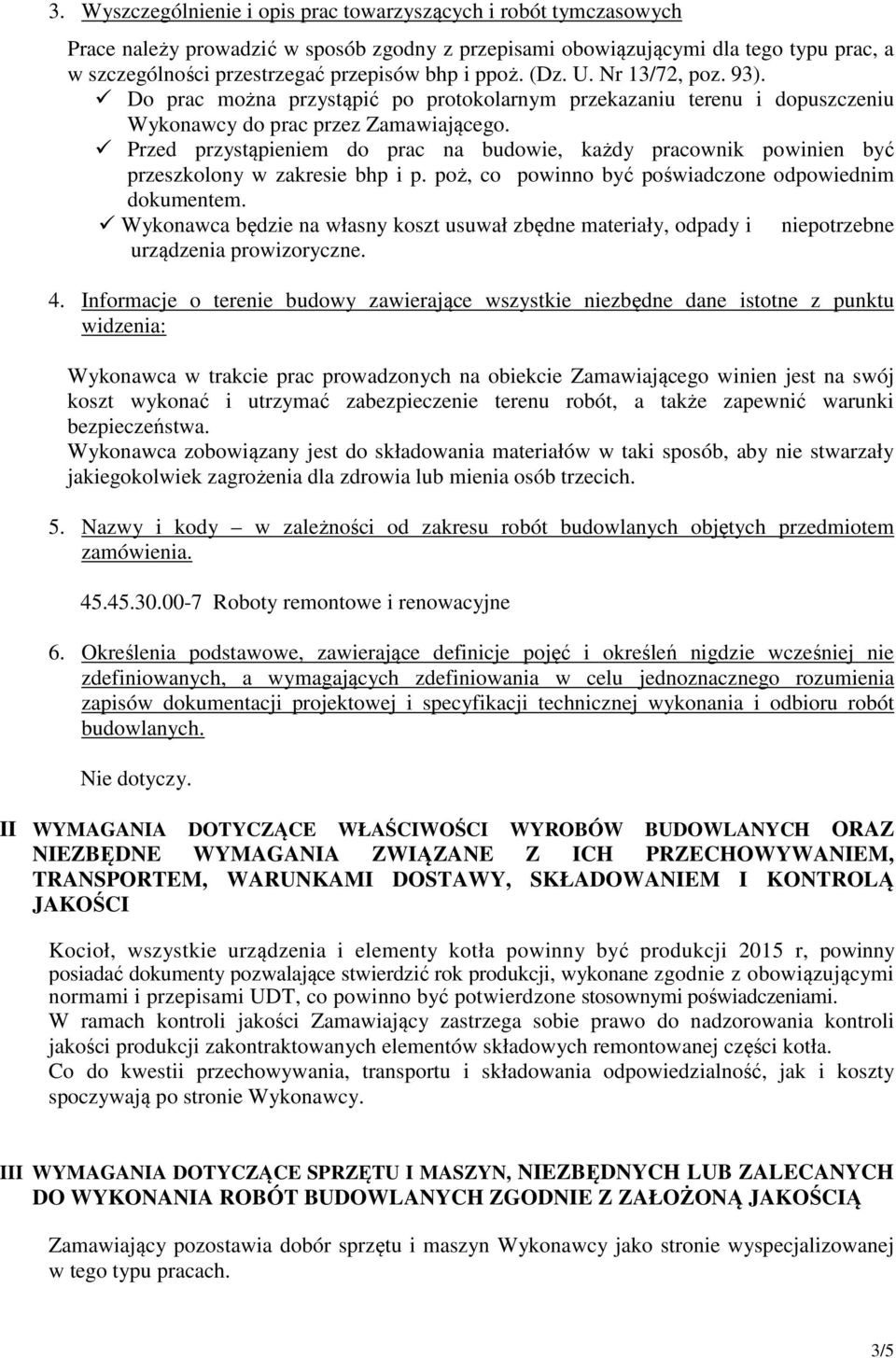

3 3. Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Prace należy prowadzić w sposób zgodny z przepisami obowiązującymi dla tego typu prac, a w szczególności przestrzegać przepisów bhp i ppoż. (Dz. U. Nr 13/72, poz. 93). Do prac można przystąpić po protokolarnym przekazaniu terenu i dopuszczeniu Wykonawcy do prac przez Zamawiającego. Przed przystąpieniem do prac na budowie, każdy pracownik powinien być przeszkolony w zakresie bhp i p. poż, co powinno być poświadczone odpowiednim dokumentem. Wykonawca będzie na własny koszt usuwał zbędne materiały, odpady i niepotrzebne urządzenia prowizoryczne. 4. Informacje o terenie budowy zawierające wszystkie niezbędne dane istotne z punktu widzenia: Wykonawca w trakcie prac prowadzonych na obiekcie Zamawiającego winien jest na swój koszt wykonać i utrzymać zabezpieczenie terenu robót, a także zapewnić warunki bezpieczeństwa. Wykonawca zobowiązany jest do składowania materiałów w taki sposób, aby nie stwarzały jakiegokolwiek zagrożenia dla zdrowia lub mienia osób trzecich. 5. Nazwy i kody w zależności od zakresu robót budowlanych objętych przedmiotem zamówienia Roboty remontowe i renowacyjne 6. Określenia podstawowe, zawierające definicje pojęć i określeń nigdzie wcześniej nie zdefiniowanych, a wymagających zdefiniowania w celu jednoznacznego rozumienia zapisów dokumentacji projektowej i specyfikacji technicznej wykonania i odbioru robót budowlanych. Nie dotyczy. II WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH ORAZ NIEZBĘDNE WYMAGANIA ZWIĄZANE Z ICH PRZECHOWYWANIEM, TRANSPORTEM, WARUNKAMI DOSTAWY, SKŁADOWANIEM I KONTROLĄ JAKOŚCI Kocioł, wszystkie urządzenia i elementy kotła powinny być produkcji 2015 r, powinny posiadać dokumenty pozwalające stwierdzić rok produkcji, wykonane zgodnie z obowiązującymi normami i przepisami UDT, co powinno być potwierdzone stosownymi poświadczeniami. W ramach kontroli jakości Zamawiający zastrzega sobie prawo do nadzorowania kontroli jakości produkcji zakontraktowanych elementów składowych remontowanej części kotła. Co do kwestii przechowywania, transportu i składowania odpowiedzialność, jak i koszty spoczywają po stronie Wykonawcy. III WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN, NIEZBĘDNYCH LUB ZALECANYCH DO WYKONANIA ROBÓT BUDOWLANYCH ZGODNIE Z ZAŁOŻONĄ JAKOŚCIĄ Zamawiający pozostawia dobór sprzętu i maszyn Wykonawcy jako stronie wyspecjalizowanej w tego typu pracach. 3/5

4 IV WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Zamawiający wymaga należytego zabezpieczenia materiałów kruchych jakimi są kształtki podczas transportu celem uniknięcia mechanicznego uszkodzenia. V WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH Z PODANIEM SPOSOBU WYKOŃCZENIA POSZCZEGÓLNYCH ELEMENTÓW, TOLERANCJI WYMIAROWYCH, SZCZEGÓŁÓW TECHNOLOGICZNYCH ORAZ NIEZBĘDNE INFORMACJE DOTYCZĄCE ODCINKÓW ROBÓT BUDOWLANYCH, PRZERW I OGRANICZEŃ A TAKŻE WYMAGANIA SPECJALNE Niezbędne informacje znajdują się w opisie technicznym, opracowanym przez BTK Tarnowskie Góry, który jest załącznikiem do niniejszego opracowania. VI OPIS DZIAŁAŃ ZWIĄZANYCH Z KONTROLĄ, BADANIAMI ORAZ ODBIOREM WYROBÓW I ROBÓT BUDOWLANYCH W NAWIĄZANIU DO DOKUMENTÓW ODNIESIENIA Kontrola, jak i sposób oceny wykonania poprawności zleconych prac będzie oparta na protokole końcowym sporządzonym komisyjnie przez osoby upoważnione ze strony Zamawiającego w obecności osób upoważnionych ze strony Wykonawcy. VII WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT Wszystkie informacje dotyczące jednostek miar i nakładów są zawarte w kosztorysie nakładczym, który jest załącznikiem do SIWZ, jak i integralną częścią specyfikacji technicznej. VIII OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH Odbiór poszczególnych etapów prac zanikających będzie dokonywał przedstawiciel Zamawiającego i dopiero po uzyskaniu jego zgody możliwe będzie przystąpienie wykonawcy do dalszych prac. Po zakończeniu prac Wykonawca zobowiązany jest do uporządkowania terenu robót. Odbiór prac nastąpi w oparciu o protokół końcowy odbioru sporządzony na podstawie pozytywnego odbioru wykonanych prac przez UDT. IX OPIS SPOSOBU ROZLICZENIA ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH Koszty robót tymczasowych i prac towarzyszących pokrywa Wykonawca. X DOKUMENTY ODNIESIENIA DOKUMENTY BĘDĄCE PODSTAWĄ DO WYKONANIA ROBÓT BUDOWLANYCH, W TYM WSZYSTKIE ELEMENTY DOKUMENTACJI PROJEKTOWEJ, NORMY, APROBATY TECHNICZNE ORAZ INNE DOKUMENTY I USTALENIA TECHNICZNE Wykonawca musi wykonać dokumentację wszystkich elementów przedmiotu zamówienia, a w części wymaganej do uruchomienia i zarejestrowania kotła uzgodniona w UDT. Dokumentacja w części ciśnieniowej, ma uwzględniać pęczek konwekcyjny II ciągu kotła WR 25. Podstawą do wykonania remontu części ciśnieniowej kotła WR-25 jest kosztorys nakładczy, który jest załącznikiem niniejszej specyfikacji technicznej. 4/5

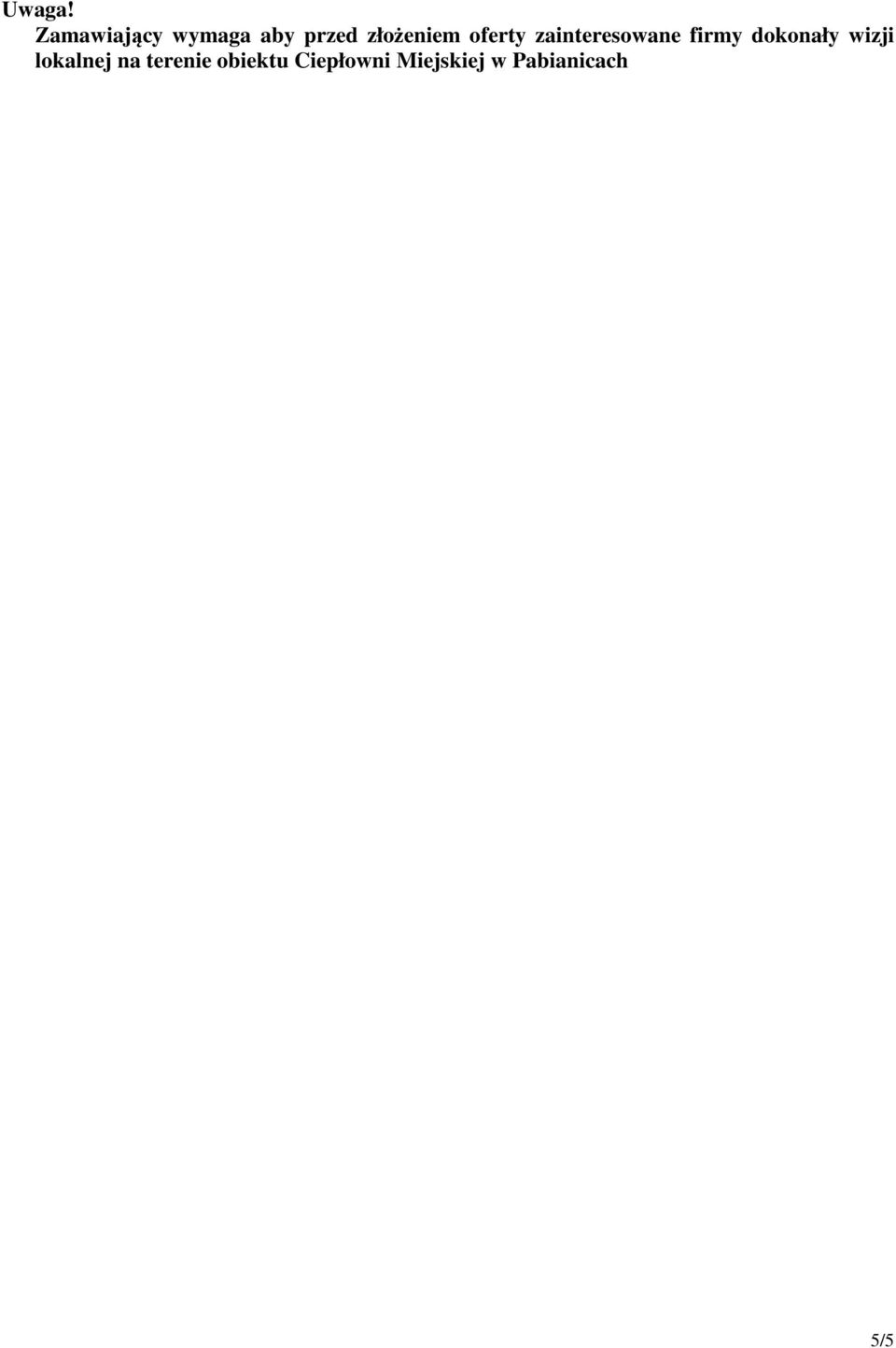

5 Uwaga! Zamawiający wymaga aby przed złożeniem oferty zainteresowane firmy dokonały wizji lokalnej na terenie obiektu Ciepłowni Miejskiej w Pabianicach 5/5
