PROGRAM FUNKCJONALNO - UŻYTKOWY. Miejski Zakład Energetyki Cieplnej Sp. z o.o. w Kole ul. Przesmyk 1

Transkrypt

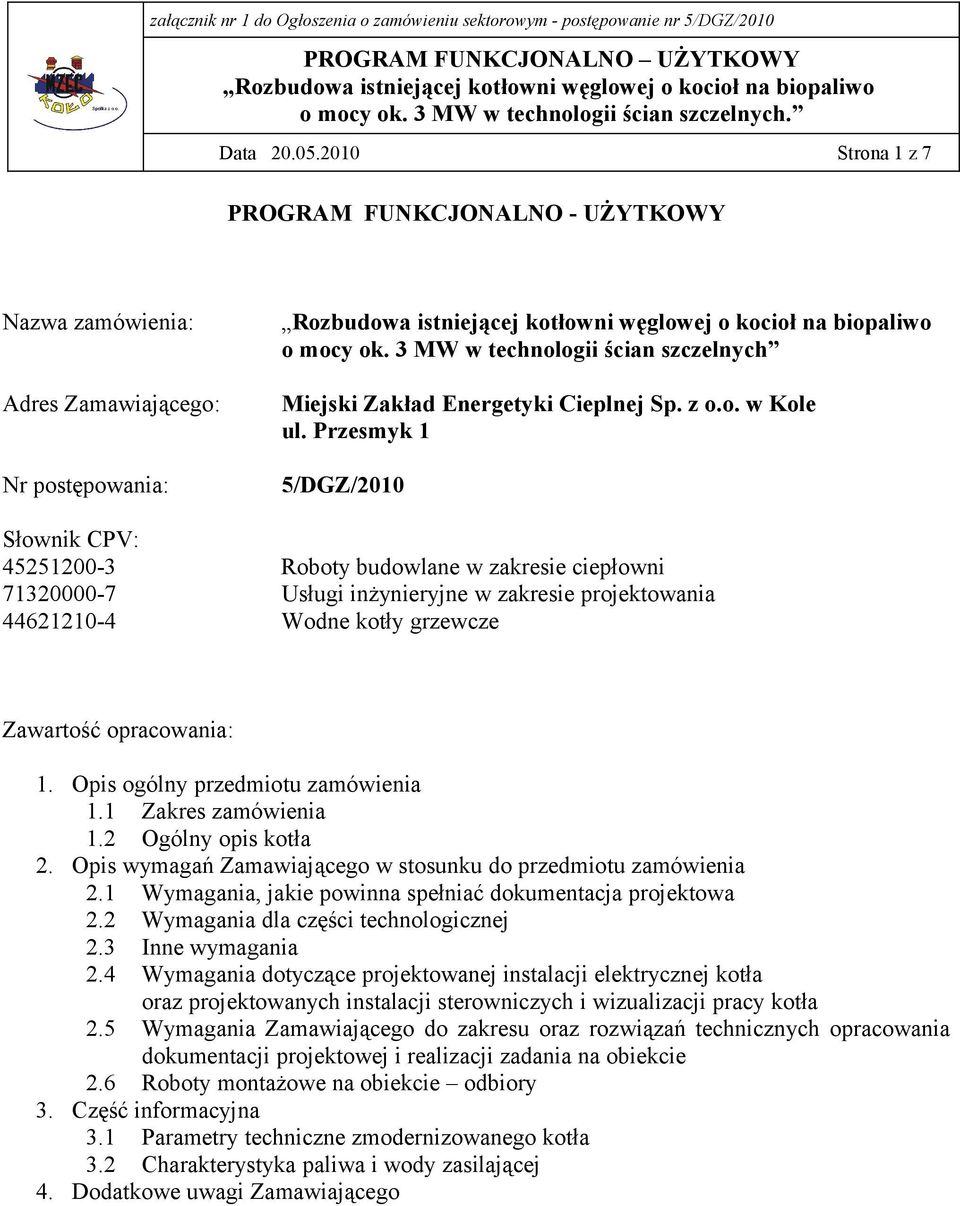

1 Data Strona 1 z 7 PROGRAM FUNKCJONALNO - UŻYTKOWY Nazwa zamówienia: Adres Zamawiającego: Nr postępowania: o mocy ok. 3 MW w technologii ścian szczelnych Miejski Zakład Energetyki Cieplnej Sp. z o.o. w Kole ul. Przesmyk 1 5/DGZ/2010 Słownik CPV: Roboty budowlane w zakresie ciepłowni Usługi inżynieryjne w zakresie projektowania Wodne kotły grzewcze Zawartość opracowania: 1. Opis ogólny przedmiotu zamówienia 1.1 Zakres zamówienia 1.2 Ogólny opis kotła 2. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia 2.1 Wymagania, jakie powinna spełniać dokumentacja projektowa 2.2 Wymagania dla części technologicznej 2.3 Inne wymagania 2.4 Wymagania dotyczące projektowanej instalacji elektrycznej kotła oraz projektowanych instalacji sterowniczych i wizualizacji pracy kotła 2.5 Wymagania Zamawiającego do zakresu oraz rozwiązań technicznych opracowania dokumentacji projektowej i realizacji zadania na obiekcie 2.6 Roboty montażowe na obiekcie odbiory 3. Część informacyjna 3.1 Parametry techniczne zmodernizowanego kotła 3.2 Charakterystyka paliwa i wody zasilającej 4. Dodatkowe uwagi Zamawiającego

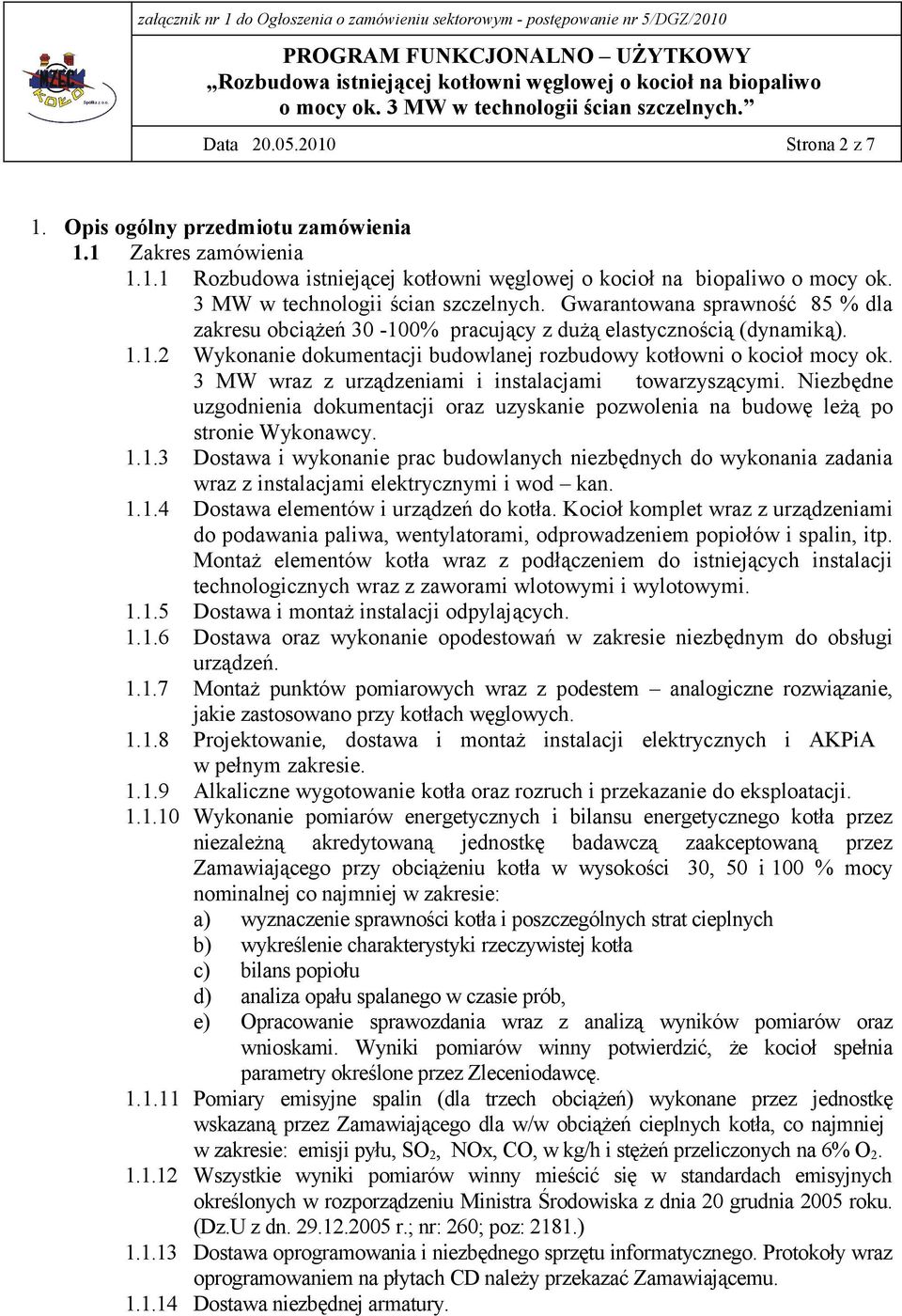

2 Data Strona 2 z 7 1. Opis ogólny przedmiotu zamówienia 1.1 Zakres zamówienia Rozbudowa istniejącej kotłowni węglowej o kocioł na biopaliwo o mocy ok. 3 MW w technologii ścian szczelnych. Gwarantowana sprawność 85 % dla zakresu obciążeń % pracujący z dużą elastycznością (dynamiką) Wykonanie dokumentacji budowlanej rozbudowy kotłowni o kocioł mocy ok. 3 MW wraz z urządzeniami i instalacjami towarzyszącymi. Niezbędne uzgodnienia dokumentacji oraz uzyskanie pozwolenia na budowę leżą po stronie Wykonawcy Dostawa i wykonanie prac budowlanych niezbędnych do wykonania zadania wraz z instalacjami elektrycznymi i wod kan Dostawa elementów i urządzeń do kotła. Kocioł komplet wraz z urządzeniami do podawania paliwa, wentylatorami, odprowadzeniem popiołów i spalin, itp. Montaż elementów kotła wraz z podłączeniem do istniejących instalacji technologicznych wraz z zaworami wlotowymi i wylotowymi Dostawa i montaż instalacji odpylających Dostawa oraz wykonanie opodestowań w zakresie niezbędnym do obsługi urządzeń Montaż punktów pomiarowych wraz z podestem analogiczne rozwiązanie, jakie zastosowano przy kotłach węglowych Projektowanie, dostawa i montaż instalacji elektrycznych i AKPiA w pełnym zakresie Alkaliczne wygotowanie kotła oraz rozruch i przekazanie do eksploatacji Wykonanie pomiarów energetycznych i bilansu energetycznego kotła przez niezależną akredytowaną jednostkę badawczą zaakceptowaną przez Zamawiającego przy obciążeniu kotła w wysokości 30, 50 i 100 % mocy nominalnej co najmniej w zakresie: a) wyznaczenie sprawności kotła i poszczególnych strat cieplnych b) wykreślenie charakterystyki rzeczywistej kotła c) bilans popiołu d) analiza opału spalanego w czasie prób, e) Opracowanie sprawozdania wraz z analizą wyników pomiarów oraz wnioskami. Wyniki pomiarów winny potwierdzić, że kocioł spełnia parametry określone przez Zleceniodawcę Pomiary emisyjne spalin (dla trzech obciążeń) wykonane przez jednostkę wskazaną przez Zamawiającego dla w/w obciążeń cieplnych kotła, co najmniej w zakresie: emisji pyłu, SO 2, NOx, CO, w kg/h i stężeń przeliczonych na 6% O Wszystkie wyniki pomiarów winny mieścić się w standardach emisyjnych określonych w rozporządzeniu Ministra Środowiska z dnia 20 grudnia 2005 roku. (Dz.U z dn r.; nr: 260; poz: 2181.) Dostawa oprogramowania i niezbędnego sprzętu informatycznego. Protokoły wraz oprogramowaniem na płytach CD należy przekazać Zamawiającemu Dostawa niezbędnej armatury.

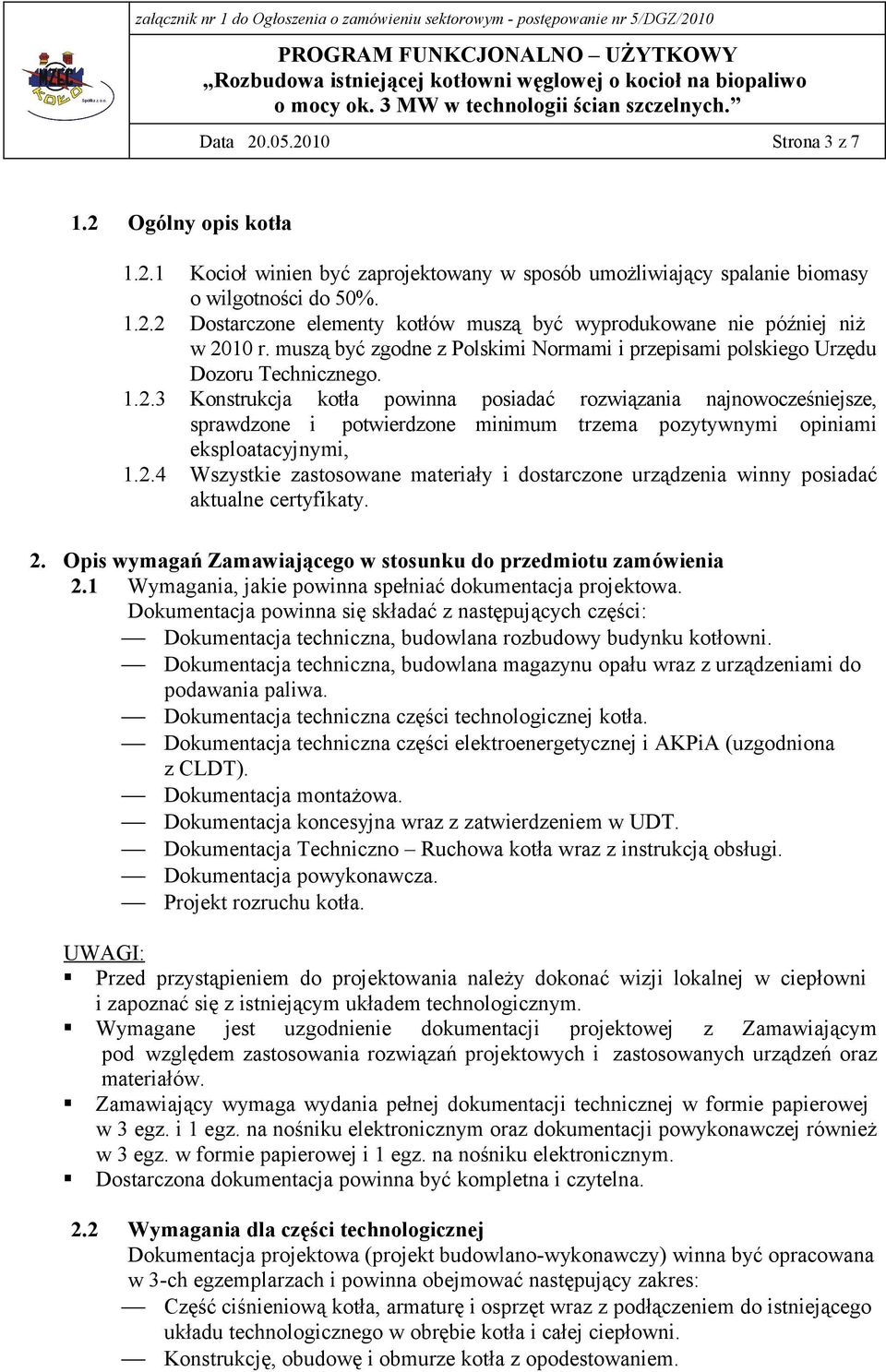

3 Data Strona 3 z Ogólny opis kotła Kocioł winien być zaprojektowany w sposób umożliwiający spalanie biomasy o wilgotności do 50% Dostarczone elementy kotłów muszą być wyprodukowane nie później niż w 2010 r. muszą być zgodne z Polskimi Normami i przepisami polskiego Urzędu Dozoru Technicznego Konstrukcja kotła powinna posiadać rozwiązania najnowocześniejsze, sprawdzone i potwierdzone minimum trzema pozytywnymi opiniami eksploatacyjnymi, Wszystkie zastosowane materiały i dostarczone urządzenia winny posiadać aktualne certyfikaty. 2. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia 2.1 Wymagania, jakie powinna spełniać dokumentacja projektowa. Dokumentacja powinna się składać z następujących części: Dokumentacja techniczna, budowlana rozbudowy budynku kotłowni. Dokumentacja techniczna, budowlana magazynu opału wraz z urządzeniami do podawania paliwa. Dokumentacja techniczna części technologicznej kotła. Dokumentacja techniczna części elektroenergetycznej i AKPiA (uzgodniona z CLDT). Dokumentacja montażowa. Dokumentacja koncesyjna wraz z zatwierdzeniem w UDT. Dokumentacja Techniczno Ruchowa kotła wraz z instrukcją obsługi. Dokumentacja powykonawcza. Projekt rozruchu kotła. UWAGI: Przed przystąpieniem do projektowania należy dokonać wizji lokalnej w ciepłowni i zapoznać się z istniejącym układem technologicznym. Wymagane jest uzgodnienie dokumentacji projektowej z Zamawiającym pod względem zastosowania rozwiązań projektowych i zastosowanych urządzeń oraz materiałów. Zamawiający wymaga wydania pełnej dokumentacji technicznej w formie papierowej w 3 egz. i 1 egz. na nośniku elektronicznym oraz dokumentacji powykonawczej również w 3 egz. w formie papierowej i 1 egz. na nośniku elektronicznym. Dostarczona dokumentacja powinna być kompletna i czytelna. 2.2 Wymagania dla części technologicznej Dokumentacja projektowa (projekt budowlano-wykonawczy) winna być opracowana w 3-ch egzemplarzach i powinna obejmować następujący zakres: Część ciśnieniową kotła, armaturę i osprzęt wraz z podłączeniem do istniejącego układu technologicznego w obrębie kotła i całej ciepłowni. Konstrukcję, obudowę i obmurze kotła z opodestowaniem.

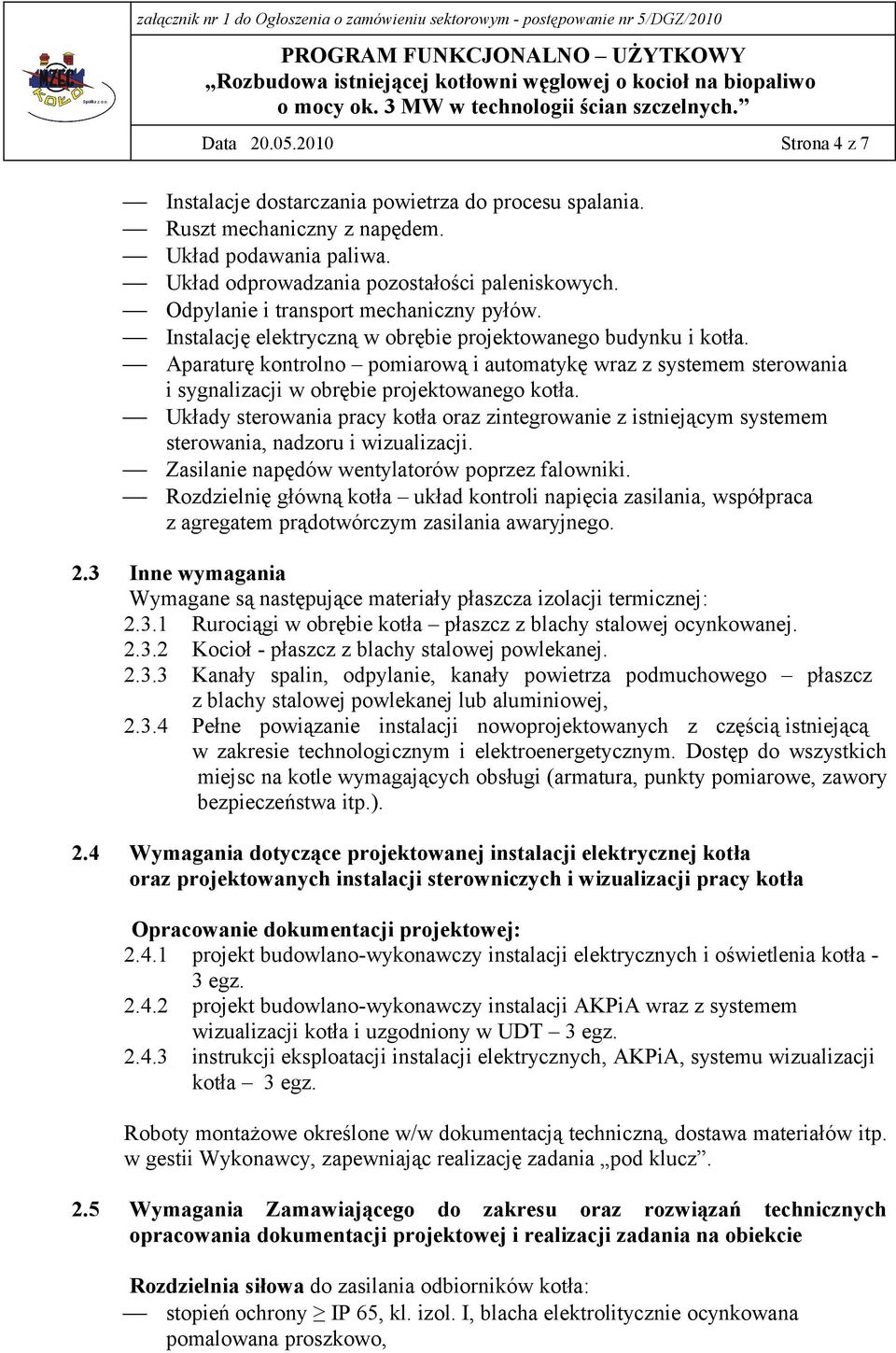

4 Data Strona 4 z 7 Instalacje dostarczania powietrza do procesu spalania. Ruszt mechaniczny z napędem. Układ podawania paliwa. Układ odprowadzania pozostałości paleniskowych. Odpylanie i transport mechaniczny pyłów. Instalację elektryczną w obrębie projektowanego budynku i kotła. Aparaturę kontrolno pomiarową i automatykę wraz z systemem sterowania i sygnalizacji w obrębie projektowanego kotła. Układy sterowania pracy kotła oraz zintegrowanie z istniejącym systemem sterowania, nadzoru i wizualizacji. Zasilanie napędów wentylatorów poprzez falowniki. Rozdzielnię główną kotła układ kontroli napięcia zasilania, współpraca z agregatem prądotwórczym zasilania awaryjnego. 2.3 Inne wymagania Wymagane są następujące materiały płaszcza izolacji termicznej: Rurociągi w obrębie kotła płaszcz z blachy stalowej ocynkowanej Kocioł - płaszcz z blachy stalowej powlekanej Kanały spalin, odpylanie, kanały powietrza podmuchowego płaszcz z blachy stalowej powlekanej lub aluminiowej, Pełne powiązanie instalacji nowoprojektowanych z częścią istniejącą w zakresie technologicznym i elektroenergetycznym. Dostęp do wszystkich miejsc na kotle wymagających obsługi (armatura, punkty pomiarowe, zawory bezpieczeństwa itp.). 2.4 Wymagania dotyczące projektowanej instalacji elektrycznej kotła oraz projektowanych instalacji sterowniczych i wizualizacji pracy kotła Opracowanie dokumentacji projektowej: projekt budowlano-wykonawczy instalacji elektrycznych i oświetlenia kotła - 3 egz projekt budowlano-wykonawczy instalacji AKPiA wraz z systemem wizualizacji kotła i uzgodniony w UDT 3 egz instrukcji eksploatacji instalacji elektrycznych, AKPiA, systemu wizualizacji kotła 3 egz. Roboty montażowe określone w/w dokumentacją techniczną, dostawa materiałów itp. w gestii Wykonawcy, zapewniając realizację zadania pod klucz. 2.5 Wymagania Zamawiającego do zakresu oraz rozwiązań technicznych opracowania dokumentacji projektowej i realizacji zadania na obiekcie Rozdzielnia siłowa do zasilania odbiorników kotła: stopień ochrony IP 65, kl. izol. I, blacha elektrolitycznie ocynkowana pomalowana proszkowo,

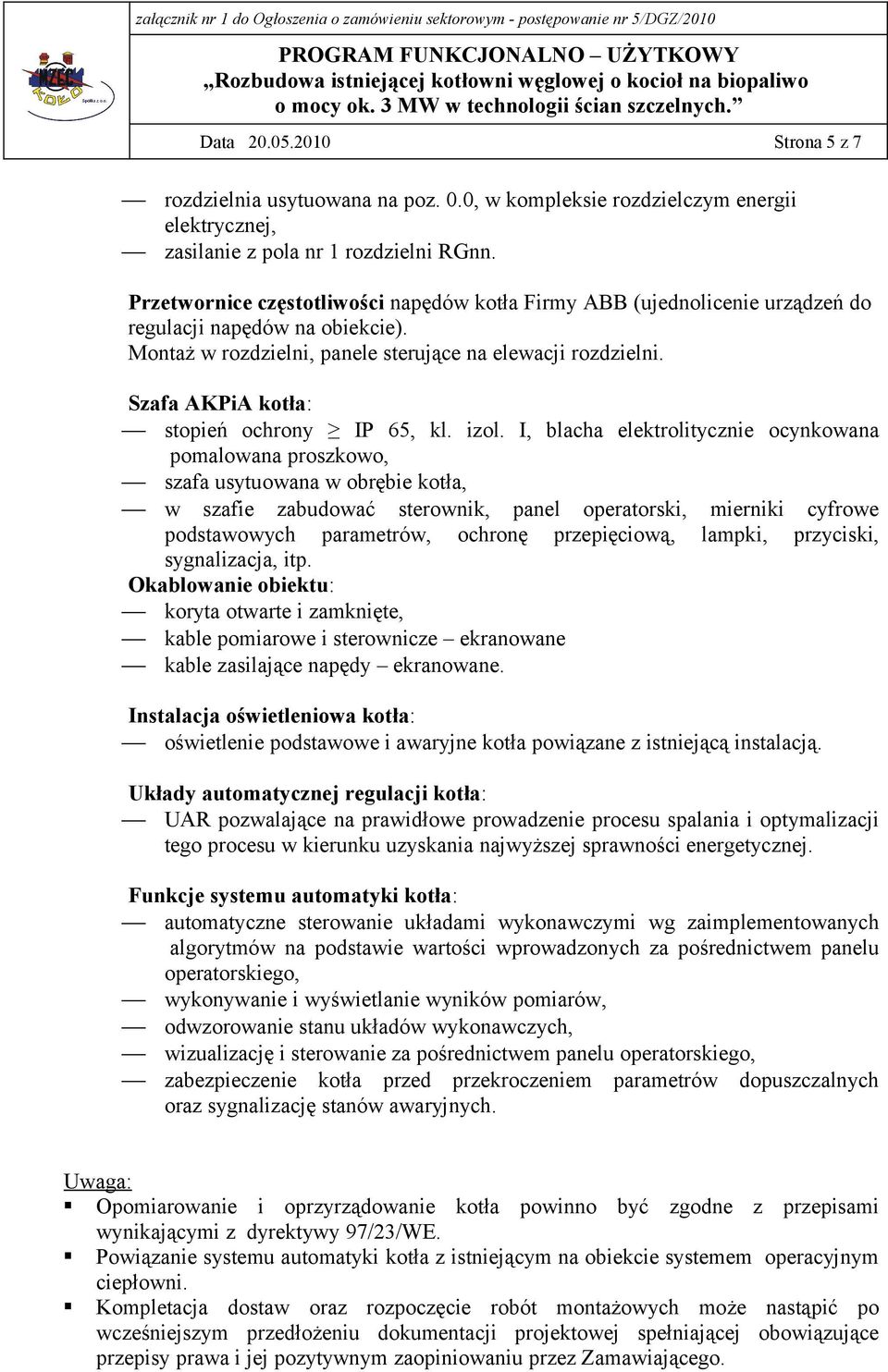

5 Data Strona 5 z 7 rozdzielnia usytuowana na poz. 0.0, w kompleksie rozdzielczym energii elektrycznej, zasilanie z pola nr 1 rozdzielni RGnn. Przetwornice częstotliwości napędów kotła Firmy ABB (ujednolicenie urządzeń do regulacji napędów na obiekcie). Montaż w rozdzielni, panele sterujące na elewacji rozdzielni. Szafa AKPiA kotła: stopień ochrony IP 65, kl. izol. I, blacha elektrolitycznie ocynkowana pomalowana proszkowo, szafa usytuowana w obrębie kotła, w szafie zabudować sterownik, panel operatorski, mierniki cyfrowe podstawowych parametrów, ochronę przepięciową, lampki, przyciski, sygnalizacja, itp. Okablowanie obiektu: koryta otwarte i zamknięte, kable pomiarowe i sterownicze ekranowane kable zasilające napędy ekranowane. Instalacja oświetleniowa kotła: oświetlenie podstawowe i awaryjne kotła powiązane z istniejącą instalacją. Układy automatycznej regulacji kotła: UAR pozwalające na prawidłowe prowadzenie procesu spalania i optymalizacji tego procesu w kierunku uzyskania najwyższej sprawności energetycznej. Funkcje systemu automatyki kotła: automatyczne sterowanie układami wykonawczymi wg zaimplementowanych algorytmów na podstawie wartości wprowadzonych za pośrednictwem panelu operatorskiego, wykonywanie i wyświetlanie wyników pomiarów, odwzorowanie stanu układów wykonawczych, wizualizację i sterowanie za pośrednictwem panelu operatorskiego, zabezpieczenie kotła przed przekroczeniem parametrów dopuszczalnych oraz sygnalizację stanów awaryjnych. Uwaga: Opomiarowanie i oprzyrządowanie kotła powinno być zgodne z przepisami wynikającymi z dyrektywy 97/23/WE. Powiązanie systemu automatyki kotła z istniejącym na obiekcie systemem operacyjnym ciepłowni. Kompletacja dostaw oraz rozpoczęcie robót montażowych może nastąpić po wcześniejszym przedłożeniu dokumentacji projektowej spełniającej obowiązujące przepisy prawa i jej pozytywnym zaopiniowaniu przez Zamawiającego.

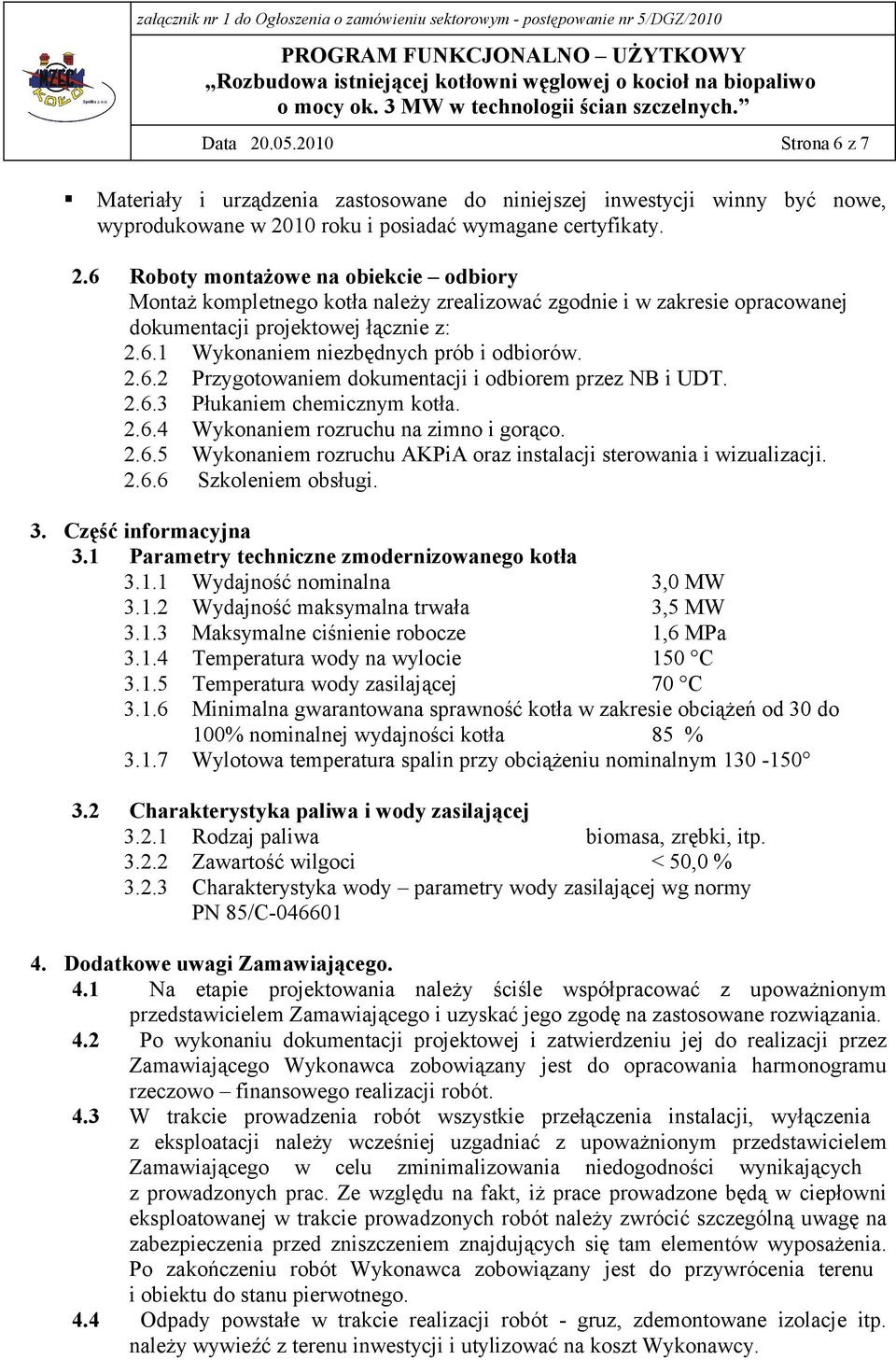

6 Data Strona 6 z 7 Materiały i urządzenia zastosowane do niniejszej inwestycji winny być nowe, wyprodukowane w 2010 roku i posiadać wymagane certyfikaty. 2.6 Roboty montażowe na obiekcie odbiory Montaż kompletnego kotła należy zrealizować zgodnie i w zakresie opracowanej dokumentacji projektowej łącznie z: Wykonaniem niezbędnych prób i odbiorów Przygotowaniem dokumentacji i odbiorem przez NB i UDT Płukaniem chemicznym kotła Wykonaniem rozruchu na zimno i gorąco Wykonaniem rozruchu AKPiA oraz instalacji sterowania i wizualizacji Szkoleniem obsługi. 3. Część informacyjna 3.1 Parametry techniczne zmodernizowanego kotła Wydajność nominalna 3,0 MW Wydajność maksymalna trwała 3,5 MW Maksymalne ciśnienie robocze 1,6 MPa Temperatura wody na wylocie 150 C Temperatura wody zasilającej 70 C Minimalna gwarantowana sprawność kotła w zakresie obciążeń od 30 do 100% nominalnej wydajności kotła 85 % Wylotowa temperatura spalin przy obciążeniu nominalnym Charakterystyka paliwa i wody zasilającej Rodzaj paliwa biomasa, zrębki, itp Zawartość wilgoci < 50,0 % Charakterystyka wody parametry wody zasilającej wg normy PN 85/C Dodatkowe uwagi Zamawiającego. 4.1 Na etapie projektowania należy ściśle współpracować z upoważnionym przedstawicielem Zamawiającego i uzyskać jego zgodę na zastosowane rozwiązania. 4.2 Po wykonaniu dokumentacji projektowej i zatwierdzeniu jej do realizacji przez Zamawiającego Wykonawca zobowiązany jest do opracowania harmonogramu rzeczowo finansowego realizacji robót. 4.3 W trakcie prowadzenia robót wszystkie przełączenia instalacji, wyłączenia z eksploatacji należy wcześniej uzgadniać z upoważnionym przedstawicielem Zamawiającego w celu zminimalizowania niedogodności wynikających z prowadzonych prac. Ze względu na fakt, iż prace prowadzone będą w ciepłowni eksploatowanej w trakcie prowadzonych robót należy zwrócić szczególną uwagę na zabezpieczenia przed zniszczeniem znajdujących się tam elementów wyposażenia. Po zakończeniu robót Wykonawca zobowiązany jest do przywrócenia terenu i obiektu do stanu pierwotnego. 4.4 Odpady powstałe w trakcie realizacji robót - gruz, zdemontowane izolacje itp. należy wywieźć z terenu inwestycji i utylizować na koszt Wykonawcy.

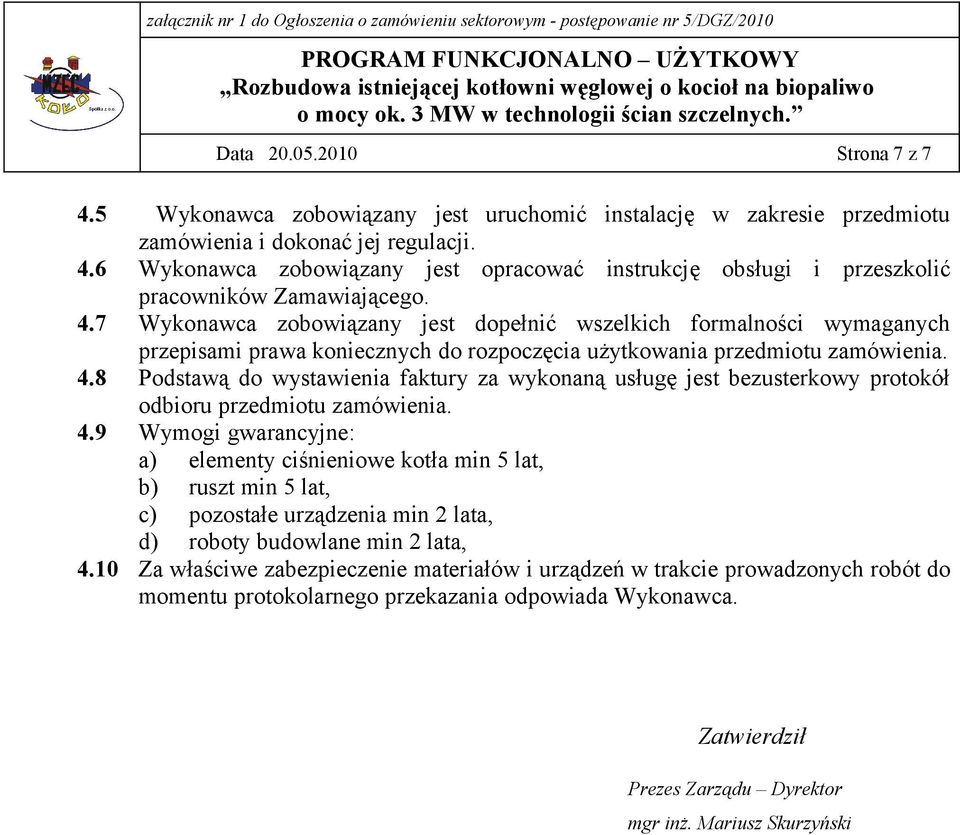

7 Data Strona 7 z Wykonawca zobowiązany jest uruchomić instalację w zakresie przedmiotu zamówienia i dokonać jej regulacji. 4.6 Wykonawca zobowiązany jest opracować instrukcję obsługi i przeszkolić pracowników Zamawiającego. 4.7 Wykonawca zobowiązany jest dopełnić wszelkich formalności wymaganych przepisami prawa koniecznych do rozpoczęcia użytkowania przedmiotu zamówienia. 4.8 Podstawą do wystawienia faktury za wykonaną usługę jest bezusterkowy protokół odbioru przedmiotu zamówienia. 4.9 Wymogi gwarancyjne: a) elementy ciśnieniowe kotła min 5 lat, b) ruszt min 5 lat, c) pozostałe urządzenia min 2 lata, d) roboty budowlane min 2 lata, 4.10 Za właściwe zabezpieczenie materiałów i urządzeń w trakcie prowadzonych robót do momentu protokolarnego przekazania odpowiada Wykonawca. Zatwierdził Prezes Zarządu Dyrektor mgr inż. Mariusz Skurzyński
