1 Tekla Structures 2017i Informacje dotyczące wersji Wrzesień Trimble Solutions Corporation

2 Spis treści 1 Informacje o wersji Tekla Structures 2017i Belki spiralne... 6 Belki spiralne w modelu...6 Belki spiralne na rysunkach Ulepszenia modelowania Prostsze sposoby tworzenia widoków Ulepszenia bezpośredniej zmiany Nowe ustawienia wyświetlania elementów betonowych wylewanych na miejscu...13 Ulepszenia dotyczące zarządzania sekcjami wylewania Ulepszenia numeracji...15 Wskazywanie powierzchni widoku głównego rysunku niebetonowych elementów w modelu...16 Zwiększony limit punktów wieloboku Ulepszenia zbrojenia...16 Zestaw prętów w konstrukcjach zakrzywionych Ulepszone podrzędne linie prowadzące zestawów prętów Narzędzie wstawiania kształtu zbrojenia...18 Ulepszenia katalogu kształtów zbrojenia Bezpośrednia edycja układu tabeli - Łatwy i szybki sposób edytowania układów tabeli Bezpośrednia edycja układu a edytowanie go za pomocą starego okna dialogowego Układ Wyłączanie edytowania szablonu i układu tabeli Nowe narzędzia do wymiarowania, oznaczania i szkiców pręta Inne ulepszenia rysunków Ulepszenia szybkości...33 Symbol z profilem częściowym: Można teraz dostosowywać długość i położenie symbolu Edytowalne tło znaku i tekstu...34 Obrót znaku...36 Znaki poziomu na rysunkach zestawczych...36 Ulepszenia umieszczania...37 Pokaż/Ukryj wymiary w obiektach graficznych na rysunkach...37 Opcja skali we właściwościach pliku tekstowego...38 Skalowanie kreskowanych linii hardware Tworzenie zrzutów ekranu podczas tworzenia rysunku...39 Nowy komunikat ostrzeżenia podczas tworzenia widoku przekroju Nowe polecenia dostępne w konfiguracji Podgląd projektu...39 Ulepszenia drukowania Ulepszenia edytora szablonów Nowy eksport rysunku do pliku DWG/DXF Ulepszenia punktu bazowego Nowy eksport zmian wersji modelu referencyjnego do pliku Excel

3 1.11 Eksport IFC4 oraz inne ulepszenia IFC IFC4 nowa wersja standardu IFC...55 Ulepszenia konwersji obiektów IFC Trimble Connector oraz inne ulepszenia interoperacyjności Ulepszenia Trimble Connector...60 Ulepszenia Unitechnik (79) Ulepszenia BVBS Ulepszenia NC/DSTV Ulepszenia Tekla Model Sharing...65 Usuwanie wersji z modeli udostępnionych i powrót do poprzedniej wersji modelu...65 Ulepszenia dotyczące wydajności i szybkości Tekla Model Sharing Ulepszenia komponentów...67 Belki spiralne w komponentach użytkownika Zmienianie języka edytora okien dialogowych...69 Komponenty betonowe Inne ulepszenia Nowe typy UDA obsługiwane w kontekstowym pasku narzędzi Zmiany w opcjach zaawansowanych Nowe opcje zaawansowane Zmienione opcje zaawansowane...74 Usunięte opcje zaawansowane Nowe atrybuty szablonu Nowe atrybuty elementów Nowe sekcje oraz inne ulepszenia dokumentacji Nowe i usunięte sekcje/podręczniki PDF Nowe przykłady procesu pracy Organizatora Instrukcje dodane dla grup przełączania Zastrzeżenie

4 4

5 1 Informacje o wersji Tekla Structures 2017i Informacje o wersji Tekla Structures 2017i zapraszamy! Skorzystaj z poniższych łączy, aby uzyskać informacje na temat wielu nowych funkcji i ulepszeń w tej wersji: Belki spiralne (strona 6) Ulepszenia modelowania (strona 11) Ulepszenia zbrojenia (strona 16) Nowe narzędzia do wymiarowania, oznaczania i szkiców pręta (strona 24) Inne ulepszenia rysunków (strona 33) Ulepszenia edytora szablonów (strona 40) Nowy eksport rysunku do pliku DWG/DXF (strona 45) Ulepszenia punktu bazowego (strona 49) Nowy eksport zmian wersji modelu referencyjnego do pliku Excel (strona 52) Eksport IFC4 oraz inne ulepszenia IFC (strona 55) Trimble Connector oraz inne ulepszenia interoperacyjności (strona 59) Ulepszenia Tekla Model Sharing (strona 65) Ulepszenia komponentów (strona 67) Nowe typy UDA obsługiwane w kontekstowym pasku narzędzi (strona 70) Zmiany w opcjach zaawansowanych (strona 70) Nowe atrybuty szablonu (strona 75) Nowe sekcje oraz inne ulepszenia dokumentacji (strona 75) Informacje o wersji Tekla Structures 2017i 5

6 Tekla Structures 2017i fix list Zwróć także uwagę na ważną nową funkcję dodaną między głównymi wydaniami w Tekla Structures 2017 SP 3: Bezpośrednia edycja układu tabeli - Łatwy i szybki sposób edytowania układów tabeli (strona 19). Kompatybilność Sugerujemy dokończenie wszystkich modeli przy użyciu bieżącej wersji Tekla Structures. Ta wersja nie jest wstecznie kompatybilna. Po utworzeniu lub zapisaniu modelu w Tekla Structures 2017i nie można otworzyć go w starszych wersjach z powodu różnic baz danych. Tekla Structures 2017i można zainstalować wyłącznie w 64-bitowych wersjach systemów operacyjnych Windows. Aby uzyskać dodatkowe informacje, należy zapoznać się z zaleceniami sprzętowymi. Tekla Structures 2017i wymaga serwera licencji Tekla Structures License Server Aby sprawdzić, której wersji serwera licencji należy używać z bieżącą wersją Tekla Structures, zobacz Which license server version to use. Informacje dla administratora Użytkownicy zaawansowani powinni zapoznać się z Tekla Structures administrator's release notes, aby uzyskać informacje na temat stosowania dodatkowych dostosowań dostępnych w tej wersji. Uwagi lokalizacyjne Zmiany specyficzne dla środowiska wyjaśniono w Localization release notes. Informacje o wersji dla Tekla Open API Informacje o wersji dla Tekla Open API są dołączone do pakietu Tekla Open API Startup Package, który można pobrać z Tekla Warehouse. 1.1 Belki spiralne Tekla Structures 2017i zawiera nowy typ elementu belkę spiralną. Belki spiralne w modelu Teraz można tworzyć belki spiralne przy użyciu Tekla Structures. Belki spiralne mogą być używane do modelowania np. spiralnych klatek schodowych, ramp parkingowych i złożonych kształtów architektonicznych. Informacje o wersji Tekla Structures 2017i 6 Belki spiralne

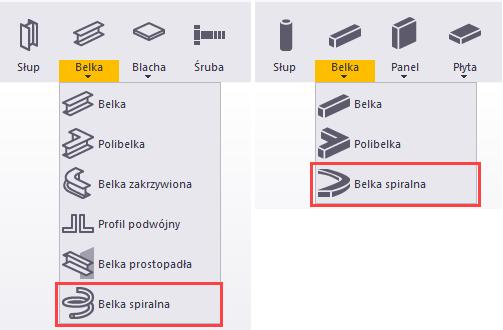

7 Nowe polecenie Belka spiralna jest dostępne zarówno dla stali i betonu: Należy postępować zgodnie z instrukcjami na pasku stanu, aby utworzyć belkę spiralną. Można zmienić kąt obrotu, wysokość całkowitą i kąt skrętu w panelu bocznym lub na kontekstowym pasku narzędzi. 1. Kąt obrotu 2. Wysokość całkowita 3. Kąt skrętu na początku 4. Kąt skrętu na końcu Aby uzyskać więcej informacji, zobacz Create a steel spiral beam i Create a concrete spiral beam. Informacje o wersji Tekla Structures 2017i 7 Belki spiralne

8 Belki spiralne na rysunkach Belki spiralne można przedstawiać na rysunkach w postaci zagiętej lub rozwiniętej. W widokach rozwiniętych belki spiralne są rozgięte i proste. W poniższym przykładzie we właściwościach widoku opcja Rozwinięty ma wartość Tak. Należy pamiętać, że element jest przycięty w widoku. W poniższym przykładzie opcja Rozwinięty ma wartość Nie: Nowy typ wymiarowania i kąt obrotu w znakach W wymiarowaniu na poziomie widoku dostępny jest nowy Typ wymiarowania. Za pomocą nowego edytora reguł belek spiralnych można dodawać do belek spiralnych wymiary proste, wymiary kątowe i wymiary promieni. Aby zastosować nowy typ wymiarowania, należy wybrać predefiniowane właściwości wymiaru w oknie dialogowym Właściwości zasady wymiarowania. Jeśli żadne z dostępnych właściwości nie odpowiadają Twoim potrzebom, otwórz rysunek, kliknij: Rysunek --> Właściwości --> Wymiar, a następnie zmodyfikuj i zapisz niezbędne właściwości wymiarów, aby stały się dostępne do wyboru w oknie dialogowym Właściwości zasady wymiarowania dotyczącym belek spiralnych w przypadku typów trójwymiarowych. Aby uzyskać więcej Informacje o wersji Tekla Structures 2017i 8 Belki spiralne

9 informacji na temat dodawania wymiarów i do belek spiralnych, zobacz Dimension spiral beams. Można dodać kąt obrotu belki spiralnej w znaku elementu belki spiralnej. Kąt obrotu jest określony we właściwościach belek spiralnych w modelu. W poniższym przykładzie pokazano wymiar prosty i znak elementu, który zawiera informacje o kącie obrotu: Informacje o wersji Tekla Structures 2017i 9 Belki spiralne

10 W poniższym przykładzie pokazano wymiar promieniowy belki spiralnej: Informacje o wersji Tekla Structures 2017i 10 Belki spiralne

11 1.2 Ulepszenia modelowania Tekla Structures 2017i zawiera wiele ważnych ulepszeń tworzenia widoku, bezpośredniej zmiany, numerowania i zarządzania sekcjami wylewania. Prostsze sposoby tworzenia widoków Można teraz łatwiej tworzyć widoki modelu na płaszczyźnie roboczej lub na istniejących płaszczyznach elementów. Użyj nowego polecenia Utwórz widok na płaszczyźnie, a następnie wybierz odpowiednią płaszczyznę. Tekla Structures utworzy stosowny widok. Informacje o wersji Tekla Structures 2017i 11 Ulepszenia modelowania

12 Ulepszenia bezpośredniej zmiany Gdy włączona jest funkcja bezpośredniej zmiany, standardowe wymiary obiektu i linie wymiarowe są ukryte niezależnie opcji zaawansowanej XS_ DISPLAY_DIMENSIONS_WHEN_SELECTING_OBJECTS. Widoczne są tylko wymiary bezpośredniej zmiany. Ułatwia to orientację, które wymiary można edytować. Informacje o wersji Tekla Structures 2017i 12 Ulepszenia modelowania

13 Można teraz jeszcze szybciej zmieniać wymiary obiektów modelu. Kliknij wymiar, wpisz nową wartość, a następnie naciśnij Enter. Wymiar zmieni się natychmiast. Żółta strzałka wskazuje kierunek, w którym nastąpi wydłużenie lub skrócenie obiektu. Kierunek można zmieniać, klikając strzałki. Nowe ustawienia wyświetlania elementów betonowych wylewanych na miejscu Gdy funkcja zarządzania sekcjami wylewania jest włączona, można wyświetlać konstrukcje betonowe wylewane na miejscu w widokach modelu jako elementy lub obiekty wylewane. Oprócz możliwości wyboru między elementami i obiektami wylewanymi można zdefiniować sposób, w jaki elementy betonowe wylewane na miejscu są wyświetlane w widokach modelu. Okno dialogowe Wyświetl zawiera nowe ustawienie Elementy wylewane na miejscu z dwoma opcjami: Scalone Informacje o wersji Tekla Structures 2017i 13 Ulepszenia modelowania

14 Tekla Structures wyświetla elementy betonowe jako scalone w modelu w przypadku ustawienia typu zespołu betonowego na wartość wylewany na miejscu, jeśli mają one taką samą klasę materiału i taki sam numer fazy sekcji wylewania, stykają się lub pokrywają. Po spełnieniu tych kryteriów obrysy pojedynczych elementów w obrębie monolitycznej konstrukcji betonowej Tekla Structures zostaną usunięte. Oddzielone Tekla Structures pokazuje elementy betonowe jako pojedyncze elementy i rozdzielone przez obrysy. Aby uzyskać więcej informacji na ten temat, zobacz Wyświetlanie konstrukcji betonowych wylewanych na miejscu. Ulepszenia dotyczące zarządzania sekcjami wylewania Obliczanie sekcji wylewania jest teraz szybsze. Po kliknięciu Przelicz sekcje wylewania na karcie Beton Tekla Structures dołącza obiekty do obiektów wylewanych i tworzy jednostki sekcji wylewania przyrostowo, co oznacza, że tylko nowe i zmienione obiekty są przeliczane. Zarządzanie wylewaniem zostało ulepszone w modelach udostępnionych i w modelach wielu użytkowników. Informacje o wersji Tekla Structures 2017i 14 Ulepszenia modelowania

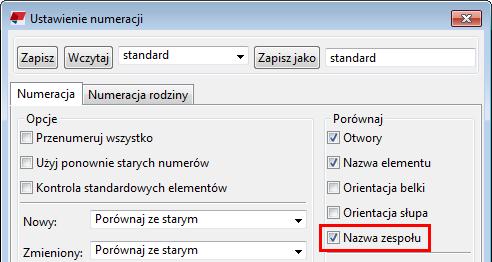

15 Można teraz dodawać przerwy robocze do faz, a następnie użyć faz i polecenia Kopiuj specjalnie --> Z innego modelu, aby skopiować przerwy robocze między modelami. Po wykonaniu tej czynności skopiowane przerwy robocze dostosowują się do modelu docelowego, dlatego należy pamiętać, aby sprawdzić wynikowe geometrie sekcji wylewania i przerw roboczych z oryginalnym modelem. Tworzone nowe przerwy robocze domyślnie nie są dodawane do bieżącej fazy. Ulepszenia numeracji W oknie dialogowym Ustawienie numeracji można określić, czy nazwa zespołu wpływa na numerację. Po zaznaczeniu pola wyboru Nazwa zespołu Tekla Structures porównuje nazwy zespołów podczas numerowania obiektów i nadaje identycznym zespołom różne numery, jeśli mają różne nazwy. Aby uzyskać więcej informacji, zobacz Define what affects numbering i Adjust the numbering settings. Teraz atrybut użytkownika Ustalony widok główny rysunku może wpływać na numerację elementów niebetonowych. Ten atrybut użytkownika określa, która powierzchnia elementu jest wyświetlana w widoku głównym (przód) na rysunkach, które mają Układ współrzędnych ustawiony jako Ustalony. Jeśli elementy mają wybrane różne ustawienia Ustalony widok główny rysunku, mogą teraz otrzymać różne numery pozycji zespołu i różne rysunki. Użyj opcji zaawansowanej XS_SET_FIXEDMAINVIEW_UDA_TO_AFFECT_ NUMBERING, aby określić, które typy materiałów mają tę cechę. Dozwolone Informacje o wersji Tekla Structures 2017i 15 Ulepszenia modelowania

16 opcje to: STEEL, TIMBER i MISC. Można również łączyć ze sobą te opcje, rozdzielając je przecinkami (,). Zobacz także Zmiany w opcjach zaawansowanych (strona 70). Numery pozycji są lepiej zachowywane w przypadku zaistnienia konfliktów numeracji. Wskazywanie powierzchni widoku głównego rysunku niebetonowych elementów w modelu Gdy jest ustawiona opcja zaawansowana XS_SET_FIXEDMAINVIEW_UDA_TO_ AFFECT_NUMBERING, można teraz używać poleceń Ustaw górną płaszczyznę formy i Pokaż górną płaszczyznę formy również do niebetonowych elementów, które mają wybraną opcję dla atrybutu użytkownika Ustalony widok główny rysunku. Polecenia Ustaw górną płaszczyznę formy i Pokaż górną płaszczyznę formy są dostępne na karcie Beton w obszarze Zespół betonowy. Należy zauważyć, że konieczne jest używanie opcji renderowania Elementy - renderowany (Ctrl + 4) podczas korzystania z tych poleceń. Aby uzyskać więcej informacji, zobacz Casting direction i Select the steel or timber part face that is shown... Zwiększony limit punktów wieloboku Można tworzyć blachy, płyty, polibelki i ławy fundamentowe, które zawierają ponad 100 punktów wieloboku. Nowa maksymalna liczba punktów wieloboku wynosi 1000 dla elementów i grup śrub i 999 dla przekrojów profilu. 1.3 Ulepszenia zbrojenia Tekla Structures 2017i zawiera wiele ulepszeń zbrojenia. Zestaw prętów w konstrukcjach zakrzywionych Zestawy prętów mogą mieć trzy linie prowadzące. Ułatwia to tworzenie zestawów prętów dla zakrzywionych konstrukcji betonowych. Informacje o wersji Tekla Structures 2017i 16 Ulepszenia zbrojenia

17 W zakrzywionych belkach, polibelkach, ławach fundamentowych i panelach ściennych Tekla Structures automatycznie tworzy trzy linie prowadzące dla zestawów prętów podłużnych. W przypadku zestawów prętów poprzecznych Tekla Structures tworzy linię prowadzącą polilinii z trzema punktami, a punkt środkowy ma Punkt łuku fazowanie. Aby uzyskać więcej informacji na ten temat, zobacz Examples: Rebar sets in curved structures. Ulepszone podrzędne linie prowadzące zestawów prętów Aby łatwo utworzyć podrzędne linie prowadzące dla wybranego zestawu prętów, można teraz użyć nowego przycisku na kontekstowym pasku narzędzi: Aby określić, czy podrzędna linia prowadząca dziedziczy właściwości rozstawu głównej linii prowadzącej, należy wybrać podrzędną linię prowadzącą i użyć przycisku na kontekstowym pasku narzędzi. Można też nadać właściwości Dziedzicz z głównej wartość Tak lub Nie we właściwościach podrzędnej linii Informacje o wersji Tekla Structures 2017i 17 Ulepszenia zbrojenia

18 prowadzącej w panelu właściwości. Domyślnie podrzędne linie prowadzące dziedziczą właściwości rozstawu głównej linii prowadzącej. Narzędzie wstawiania kształtu zbrojenia Tekla Structures 2017i zawiera nowe narzędzie do tworzenia zestawy prętów. Narzędzie wstawiania kształtu zbrojenia dla zestawów prętów jest podobne do narzędzia Katalog prętów zbrojeniowych dla grup prętów zbrojeniowych i ma nowe przydatne funkcje i jest bardziej użyteczne. Narzędzie wstawiania kształtu zbrojenia jest dostępne na karcie Beton w obszarze Zestaw prętów. Narzędzie wstawiania kształtu zbrojenia pozwala zbroić zarówno elementy, jak i obiekty wylewane przy użyciu predefiniowanych kształtów prętów. Tworzone zestawy prętów mogą rozciągać się na jeden lub wiele obiektów. Informacje o wersji Tekla Structures 2017i 18 Ulepszenia zbrojenia

19 Można łatwo wybrać przekroje lub powierzchnie obiektów, które mają zostać zazbrojone, a następnie przy użyciu podglądu i bezpośredniej zmiany umieścić zestawy prętów w modelu. Aby uzyskać więcej informacji na ten temat, zobacz Create a rebar set using Rebar shape placing tool. Ulepszenia katalogu kształtów zbrojenia W Tekla Structures 2017i podgląd kształtu pręta w oknie dialogowym Katalog prętów zbrojeniowych został zaktualizowany. Przykład: Aby uzyskać więcej informacji na ten temat, zobacz Create a reinforcing bar group using Rebar shape catalog. 1.4 Bezpośrednia edycja układu tabeli - Łatwy i szybki sposób edytowania układów tabeli Edytor układu to zupełnie nowy sposób edytowania układów tabeli, w którym układ tabeli można edytować bezpośrednio na rysunku. W trybie edytora układu można wybrać tabele, które zostaną uwzględnione w układzie tabel, i określić miejsce ich wstawienia. Istnieje również możliwość dostosowania skali tabeli, obrotu i pokrywania się z widokami. Edytor układu dodano pomiędzy głównymi wydaniami Tekla Structures w 2017 SP3 z takimi samymi funkcjami, jak opisane tutaj. Gdy aktywny jest tryb edytora układu, można oglądać rysunek, ale edytowanie dotyczy tylko układu tabeli. Nie można edytować zawartości, widoków ani właściwości rysunku, a większość poleceń na wstążce jest niedostępnych. Zawartość rysunku musi być widoczna, aby mieć podgląd, jak elementy układu współgrają z innymi składnikami, przynajmniej dla bieżącego rysunku. Po zapisaniu układu pod nową nazwą, nie są tworzone nowe pliki układu tabeli. Układ stanowi część pliku układu rysunku. Jeśli niezbędne jest edytowanie poszczególnych tabel w układzie tabeli, można je otwierać i edytować w Edytorze szablonów. Zmodyfikowany układ tabeli można zastosować do konkretnego rysunku lub do wielu rysunków jednocześnie. Informacje o wersji Tekla Structures 2017i 19 Bezpośrednia edycja układu tabeli - Łatwy i szybki sposób edytowania układów tabeli

20 Aby otworzyć Edytor układu, w trybie rysunku w menu Plik kliknij Edytory --> Edytor układu. Edytor układu można też otworzyć w jeden z następujących sposobów: Wybierz i kliknij prawym przyciskiem myszy istniejącą już tabelę na rysunku, a następnie wybierz Otwórz Edytor układu. Kliknij dwukrotnie istniejący układ tabeli i wybierz Edytuj układ rysunku. Aby edytować tabelę, wybierz Edytuj szablon w Edytorze szablonów. Należy pamiętać, że ta funkcja może być wyłączona przez ustawienia firmy. W trybie edytora układu panel Edytor układu jest widoczny z prawej strony. Obecność przycisku Edytor układu po prawej stronie wskazuje, że Edytor układu jest aktywny. Edytor układu umożliwia: Informacje o wersji Tekla Structures 2017i 20 Bezpośrednia edycja układu tabeli - Łatwy i szybki sposób edytowania układów tabeli

21 Pokazywanie nazw tabel w tabelach: Pokazywanie ukrytych tabel: Wyszukiwanie dostępnych tabel. Dodawanie nowych szablonów graficznych edytora szablonów, planów orientacyjnych i plików DWG/DXF. Odśwież tabele (szablony) na rysunku w trybie edytora układu oraz w trybie rysunku. Dostosowywanie właściwości tabeli Skala, Obrót i Nałóż na widoki (co nosiło nazwę Przezroczystość w starym oknie dialogowym Tabele). Wybierz tabelę w układzie tabeli przez wybranie jej z listy Bieżące tabele. Po wybraniu tabeli w układzie tabeli, tabela zostanie zaznaczona na liście Bieżące tabele. Przesuwanie, ponowne zakotwiczanie i obracanie tabel, oraz usuwanie niepotrzebnych tabel. Zakotwiczanie tabel w wymaganym położeniu i odsuwanie ich od punktu zakotwiczenia przez przesuwanie ich. Informacje o wersji Tekla Structures 2017i 21 Bezpośrednia edycja układu tabeli - Łatwy i szybki sposób edytowania układów tabeli

22 Zapisywanie zmian przez nadpisywanie bieżącego układu tabeli lub przez tworzenie nowego układu tabeli pod nową nazwą. Nowy układ tabeli jest zapisywany wewnątrz układu rysunku. Nie są tworzone nowe pliki. Aby uzyskać więcej informacji na temat narzędzia Edytor układu, zobacz Edit the layout directly on a drawing. Bezpośrednia edycja układu a edytowanie go za pomocą starego okna dialogowego Układ Edytor układu jest przeznaczony głównie do szybkiego, łatwego i bezpośredniego dostosowywania istniejących już układów tabeli. Stare okno dialogowe Układ dotyczące rysunku i funkcja edytowania układu jest nadal dostępne, i bardziej zaawansowane modyfikowanie układu należy wciąż przeprowadzać w oknie dialogowym Układ. Należy zwrócić uwagę na następujące kwestie: Odwzorowywanie rozmiarów stałych i obliczonych jest dostępne tylko w starym oknie dialogowym Układ. Konfigurowanie umieszczania widoku: marginesy i odstępy można ustawiać tylko w starym oknie dialogowym Układ. W trybie Edytor układu można jedynie tworzyć nowe układy tabeli poprzez modyfikowanie istniejących układów tabeli i zapisywanie ich pod nową nazwą. Nie można utworzyć układu rysunku od podstaw w Edytor układu. Należy zawsze zaczynać od istniejącego już układu. Można edytować tylko układ rysunku, który ma nazwę i nie zawiera jeszcze zdefiniowanych układów tabel. Nowe układy można tworzyć od podstaw tylko w starym oknie dialogowym Układ. Poniższa ilustracja przedstawia porównanie starego sposobu edytowania układu tabeli z nowym narzędziem Edytor układu. Wskazano też na niej, gdzie można znaleźć stare funkcje w nowym edytorze: Informacje o wersji Tekla Structures 2017i 22 Bezpośrednia edycja układu tabeli - Łatwy i szybki sposób edytowania układów tabeli

23 Aby uzyskać więcej informacji na temat starego sposobu pracy z układami tabel, zobacz Create a new drawing layout, add table layouts and tables. Wyłączanie edytowania szablonu i układu tabeli Domyślnie można edytować szablony rysunków i układy tabeli. Można zapobiec edytowaniu szablonu i układu tabeli, nadając opcji zaawansowanej XS_DISABLE_TEMPLATE_DOUBLE_CLICK wartość TRUE w kategorii Właściwości rysunku w oknie dialogowym Opcje zaawansowane. Po wykonaniu tej czynności: Nie można rozpocząć edytowania szablonów lub układów tabeli, klikając dwukrotnie szablonu w rysunku. Zamiast tego pojawi się okno dialogowe Właściwości rysunku. Nie można rozpocząć edycję szablonów lub układu tabeli, klikając prawym przyciskiem myszy szablon w rysunku i wybierając odpowiednie polecenia. Informacje o wersji Tekla Structures 2017i 23 Bezpośrednia edycja układu tabeli - Łatwy i szybki sposób edytowania układów tabeli

24 1.5 Nowe narzędzia do wymiarowania, oznaczania i szkiców pręta Za pomocą nowych aplikacji Wymiarowanie grupy prętów, Znakowanie grupy prętów, Rysuj szkice prętów zbrojeniowych i Szkic i oznaczenie pręta można skutecznie tworzyć wysokiej jakości rysunki zbrojenia zgodnie z wymaganiami rynku. Aplikacje te znajdują się w sekcji Aplikacje w katalogu Aplikacje i komponenty. Wymiarowanie zbrojenia za pomocą aplikacji Wymiarowanie grupy prętów Aplikacja Wymiarowanie grupy prętów udostępnia różne style elastycznego przedstawiania linii wymiarowych grupy prętów i znaków wymiarów. Można np. oznaczać i wymiarować wiele strzemion naraz. Na karcie Parametry należy określić wygląd i zawartość wymiarów. Można też określić zawartość znaków wymiarów strzemion: Informacje o wersji Tekla Structures 2017i 24 Nowe narzędzia do wymiarowania, oznaczania i szkiców pręta

25 Na karcie Dodatkowe znaki można utworzyć dodatkowy znak przed lub za linią wymiarową: Informacje o wersji Tekla Structures 2017i 25 Nowe narzędzia do wymiarowania, oznaczania i szkiców pręta

26 Na karcie Ustawienia zaawansowane można określać odsunięcia, odstępy i odległości rozstawu w przypadku znaków wymiarów strzemion: Informacje o wersji Tekla Structures 2017i 26 Nowe narzędzia do wymiarowania, oznaczania i szkiców pręta

27 Na karcie Linie prętów można określić ustawienia generowania i wygląd linii odniesienia należących do wymiarów strzemion: Aby uzyskać szczegółowe instrukcje i przykłady, zobacz Dimension rebars with Rebar group dimensioning application. Informacje o wersji Tekla Structures 2017i 27 Nowe narzędzia do wymiarowania, oznaczania i szkiców pręta

28 Dodawanie znaków zbrojenia za pomocą aplikacji Znakowanie grupy prętów Aplikacja Znakowanie grupy prętów udostępnia różne style do wygodnego tworzenia znaków dla grup prętów i obszarów rozkładu. Na karcie Geometria można określić kształt i położenie znaku zbrojenia oraz ustawienia linii znaku i linii odniesienia: Informacje o wersji Tekla Structures 2017i 28 Nowe narzędzia do wymiarowania, oznaczania i szkiców pręta

29 Na kartach Znak 1, Znak 2 i Znak 3 można określić zawartość znaku zbrojenia, np. średnicę i odległości rozstawu. W ramach jednego znaku zbrojenia można mieć trzy osobne znaki z wybraną zawartością: Informacje o wersji Tekla Structures 2017i 29 Nowe narzędzia do wymiarowania, oznaczania i szkiców pręta

30 Na karcie Linie i symbole można określić ustawienia generowania układu linii i symboli w znaku zbrojenia. Aby uzyskać szczegółowe instrukcje i przykłady, zobacz Add reinforcement marks with Rebar group marking application. Rysowanie szkiców prętów zbrojeniowych za pomocą aplikacji Rysuj szkice prętów zbrojeniowych Aplikacja Rysuj szkice prętów zbrojeniowych tworzy rozbite rysunki zbrojenia, korzystając z ustawień określonych w aplikacji Szkic i oznaczenie pręta lub w uwagach powiązanych. Aplikacja Rysuj szkice prętów zbrojeniowych może służyć do automatycznego tworzenia szkiców wielu prętów zbrojeniowych naraz. Aby zoptymalizować elastyczną pracę z różnymi Informacje o wersji Tekla Structures 2017i 30 Nowe narzędzia do wymiarowania, oznaczania i szkiców pręta

31 rodzajami rysunków, należy używać aplikacji Rysuj szkice prętów zbrojeniowych razem z aplikacją Szkic i oznaczenie pręta. Aplikacja tworzy szkice prętów zbrojeniowych z uwzględnieniem obiektów wybranych przez użytkownika. Można wybrać: Zbrojenie: kształty gięcia są tworzone tylko dla wybranych prętów zbrojeniowych. Elementy: kształty gięcia są tworzone dla prętów zbrojeniowych należących do wybranego elementu betonowego. Widoki: kształty gięcia są tworzone dla prętów zbrojeniowych należących do wybranego widoku rysunku. Rysunek z obszaru Lista rysunków: Kształty gięcia są tworzone dla zbrojeń należących do wybranych rysunków. Aby uzyskać szczegółowe instrukcje i przykłady, zobacz Draw rebar pull-out pictures with Draw rebar pull-outs application. Rysowanie szkiców prętów zbrojeniowych za pomocą aplikacji Szkic i oznaczenie pręta Za pomocą aplikacji Szkic i oznaczenie pręta można pokazywać pręty zbrojeniowe z użyciem kształtów gięcia. Kształty gięcia można umieszczać Informacje o wersji Tekla Structures 2017i 31 Nowe narzędzia do wymiarowania, oznaczania i szkiców pręta

32 wewnątrz i na zewnątrz kształtu elementu betonowego. Można też dodawać znaki do kształtów gięcia zawierających informacje o zbrojeniu. Na karcie Zbrojenie można określić sposób przedstawiania i położenie kształtu gięcia, oraz kierunki haków: Informacje o wersji Tekla Structures 2017i 32 Nowe narzędzia do wymiarowania, oznaczania i szkiców pręta

33 Na karcie Znaki można określić zawartość, wygląd i położenie znaków powiązanych z kształtem gięcia: Aby uzyskać szczegółowe instrukcje i przykłady, zobacz Draw rebar pull-out pictures with Rebar pull-out picture and marking application. 1.6 Inne ulepszenia rysunków Tekla Structures 2017i zawiera wiele ważnych ulepszeń różnych funkcji, takich jak szybkość rysowania, przedstawienie profilu częściowego, edytowalne tło znaku i tła, obrót znaku, znaki poziomu na płaskich widokach rysunku zestawczego, automatyczne zrzuty ekranu, tworzenie widoku przekroju, wymiarowanie i znaki belek spiralnych oraz drukowanie. Ulepszenia szybkości Niektóre szablony rysunków otwierały się bardzo wolno. Wcześniej pole komunikatu o anulowaniu przy otwieraniu rysunku informowało, że obiekty były renderowane. Teraz pole komunikatu sygnalizuje także, kiedy są aktualizowane tabele i można szybciej anulować otwieranie. Klonowanie rysunku zestawczego jest teraz szybsze. Informacje o wersji Tekla Structures 2017i 33 Inne ulepszenia rysunków

34 Rysunki zespołu betonowego dużych elementów betonowych, które zawierają dużo małych widoków przekroju i/lub detalu, są teraz szybciej otwierane. Symbol z profilem częściowym: Można teraz dostosowywać długość i położenie symbolu Można teraz dostosować długość i położenie symbolu elementu po wybraniu opcji prezentacji elementu Symbol z profilem częściowym we właściwościach rysunku elementu na poziomie rysunku, widoku i obiektu: Długość można dostosować w polu Długość. Wartością domyślną jest 1000 mm. Położenie można dostosować w polu Odsunięcie od punktu środkowego. Wartością domyślną jest 0 mm. Przykład użycia ustawień domyślnych: Przykład po dostosowaniu długości i odsunięcia: Edytowalne tło znaku i tekstu Można teraz określić, czy użyć tła nieprzezroczystego lub przezroczystego w znakach wymiarów uwagach powiązanych tekstach rysunku znakach (elementów, śrub, elementów sąsiednich, poziomów, połączeń, zbrojeń, zbrojeń sąsiednich, wykończeń powierzchni, obiektów wylewanych) Nowe ustawienie Maska tła znajduje się w oknie dialogowym właściwości tekstów, znaków i uwag. Opcja Nieprzezroczysty ukrywa obszar rysunku, który jest objęty znakiem lub tekstem, natomiast opcja Przezroczysty wyświetla zawartość rysunku w tle znaku lub tekstu, aby linie rysunku były Informacje o wersji Tekla Structures 2017i 34 Inne ulepszenia rysunków

35 widoczne. Nowe ustawienie jest dostępne dla wszystkich typów rysunków we właściwościach na poziomie rysunku, widoku i obiektu. Przykład znaku elementu określonego jako Przezroczysty: Przykład znaku elementu określonego jako Nieprzezroczysty: Ograniczenie: Maska tła nie działa w przypadku znaków spoin. Informacje o wersji Tekla Structures 2017i 35 Inne ulepszenia rysunków

36 Obrót znaku Teraz można obracać znaki we wszystkich typach rysunków, na wszystkich poziomach właściwości, za pomocą nowej opcji Obrót w oknie dialogowym właściwości znaku. Nowa opcja jest dostępna dla następujących typów znaków: znaki elementów znaki elementów sąsiednich znaki śrub znaki wykończenia powierzchni znaki połączeń znaki obiektów wylewanych uwagi powiązane Znaki poziomu na rysunkach zestawczych W Tekla Structures 2017i znaki poziomu w rysunkach zestawczych pokazują rzeczywisty poziom elementu także w widokach płaskich (widoki XY). Można dodać znak poziomu bez linii odniesienia, nadając nowej opcji Linia odniesienia wartość Brak. Poniżej przedstawiono przykład pokazujący schody betonowe ze znakami poziomu w płaszczyźnie widoku. Opcja Linia odniesienia ma wartość Brak. Informacje o wersji Tekla Structures 2017i 36 Inne ulepszenia rysunków

37 Ulepszenia umieszczania Znaki spoin są teraz umieszczane wewnątrz obszaru elementu niezależnie od ustawień ochrony. Śruby są teraz chronione w dokładności pojedynczej śruby, a nie w dokładności grupy śrub. Pokaż/Ukryj wymiary w obiektach graficznych na rysunkach Można użyć nowego polecenia, aby ukryć wymiary obiektów graficznych na rysunkach: Aby wyłączać wymiary i włączać je ponownie, można użyć skrótu klawiaturowego Ctrl+d lub poszukać polecenia na podstawie nazwy, korzystając z narzędzia Szybkie uruchamianie. Domyślnie wymiary są widoczne. Gdy wymiary są widoczne, na pasku stanu jest widoczna mała litera d: Informacje o wersji Tekla Structures 2017i 37 Inne ulepszenia rysunków

38 Aby uzyskać więcej informacji na temat wyświetlania i ukrywania obiektów rysunkowych, zobacz Show or hide drawing objects. Opcja skali we właściwościach pliku tekstowego W oknie dialogowym Właściwości pliku tekstowego ustawienie Skala informuje, jak ma być skalowana zawartość pliku.rtf. W przypadku zdefiniowania 1 jako skali, litery zachowają tę samą wielkość co litery w oryginalnym pliku.rtf. Skalowanie kreskowanych linii hardware Od wersji Tekla Structures 2017 przerywane linie hardware nie były skalowane według pikseli, a jeśli były rysowane w narożniku, zaczynały się linią. Skalowanie przerywanych linii hardware nie było możliwe, aby były lepiej widoczne na ekranie. Przerywane linie hardware to kilka pierwszych linii na liście linii: Teraz te typy przerywanych linii sprzętowych są ponownie skalowane domyślnie według pikseli, co oznacza, że wyglądają tak samo przy wszystkich poziomach przybliżenia. Nadając nowej opcji zaawansowanej XS_SHOW_HARDWARE_DASHED_LINE_IN_PIXEL_SCALE wartość FALSE w kategorii Właściwości rysunku w oknie dialogowym Opcje zaawansowane, można aktywować tę nową funkcję, w której skala przerywanej linii hardware jest taka sama jak w drukowanych i eksportowanych rysunkach, a przerywane Informacje o wersji Tekla Structures 2017i 38 Inne ulepszenia rysunków

39 linie hardware zachowują się tak samo jak linie użytkownika. Wartością domyślną jest TRUE. Funkcjonalność linii użytkownika nie zmieniła się. Tworzenie zrzutów ekranu podczas tworzenia rysunku Nie trzeba już otwierać i zapisywać rysunku, aby utworzyć zrzut ekranu. Teraz można automatycznie utworzyć zrzut ekranu rysunku podczas tworzenia rysunku. Zrzuty ekranu są tworzone automatycznie po nadaniu nowej opcji zaawansowanej XS_DRAWING_CREATE_SNAPSHOT_ON_DRAWING_CREATION wartości TRUE w kategorii Właściwości rysunku w oknie dialogowym Opcje zaawansowane. Wartością domyślną jest FALSE. Aby uzyskać więcej informacji na temat zrzutów ekranu, zobacz Create and view drawing snapshots. Nowy komunikat ostrzeżenia podczas tworzenia widoku przekroju W Tekla Structures 2017i wyświetlany jest następujący komunikat ostrzeżenia przy próbie utworzenia widoku przekroju i wybraniu punktu poza widokiem: Nie można utworzyć widoku przekroju spoza widoku. Nowe polecenia dostępne w konfiguracji Podgląd projektu Polecenia Utwórz widok przekroju, Utwórz widok przekroju zakrzywionego oraz Dodaj znak poziomu są teraz dostępne w konfiguracji Podgląd projektu rysunków, aby ułatwić sprawdzenie rysunków. Zmiany, które wprowadzasz, znikają przy zamknięciu rysunku. Tych poleceń można używać, korzystając z Szybkie uruchamianie. Można też utworzyć do nich skróty klawiaturowe. Ulepszenia drukowania Domyślnie ukryty podgląd wydruku Podgląd wydruku jest teraz domyślnie wyłączony. Podgląd wydruku można wyświetlić, klikając obszaru podglądu. Błędy drukowania zapisywane w pliku historii Wszystkie błędy drukowania są teraz zapisywane w pliku historii w folderze modelu: \logs\dpmprinter_<nazwa_użytkownika>.log. Informacje o wersji Tekla Structures 2017i 39 Inne ulepszenia rysunków

40 Nowy sposób przedstawiania na wydrukach uszkodzonych obrazów Uszkodzone pliki obrazów na rysunkach są teraz zastępowane na wydrukach symbolem zastępczym z prostokątem i krzyżykiem. Nazwy plików PDF Wcześniej można było używać nieprawidłowych znaków w nazwach plików PDF, co uniemożliwiało ich drukowanie. Teraz nieprawidłowe znaki są automatycznie zastępowane znakami podkreślenia (_). Drukowanie z dużych modeli Na prędkość drukowania i generowania wyjściowego pliku PDF rysunku nie ma już wpływu rozmiar modelu, więc drukowanie przy użyciu dużych modeli jest teraz szybsze. 1.7 Ulepszenia edytora szablonów Wprowadzono pewne ulepszenia w edytorze szablonów, aby był bardziej uniwersalny i elastyczny. Dostęp do zewnętrznych plików w szablonach Teraz w szablonach można uzyskiwać dostęp do plików zewnętrznych. Należy utworzyć plik tekstowy zawierający wymagane dane, który następnie można otworzyć z szablonu. Należy dodać spację na końcu każdego wiersza. W przeciwnym razie nie będzie można odczytać pliku. Można używać tej funkcji na przykład do zmiany nazwy firmy lub szybkiego dodawania komentarzy do elementów w tabeli. Reguła pola wartości umożliwia też określenie nazwy pliku i wskazanie konkretnego miejsca w pliku. Ta funkcja może być używana w regułach wierszy i w formułach pól wartości. Do zapisywania danych należy używać plików ASCII. Tekla Structures wyszukuje pliki w następującej kolejności: model, projekt, firma i system. Format polecenia odczytywania plików jest następujący: fvf ("<file_name>", "<key_value_of_row>", <column_number>) UWAGA Zewnętrzny plik powinien znajdować się w tym samym folderze, w którym znajduje się odwołujący się do niego szablon, lub w jednym z folderów zdefiniowanych przez następujące zmienne: XS_PROJECT, XS_FIRM, XS_SYSTEM lub XS_PROFDB. Jeśli plik znajduje się w folderze modelu, również zostanie odczytany. Przykład prawidłowego pliku danych: fvf Informacje o wersji Tekla Structures 2017i 40 Ulepszenia edytora szablonów

41 Tej funkcji można użyć do znajdowania wartości w zewnętrznym pliku. Parametry: nazwa pliku, wiersz, numer kolumny Następująca funkcja uzyskuje profil P20(200x1200) z trzeciej kolumny (3) w zewnętrznym pliku hollowcore_slab_dim.dat. CopyField Polecenie CopyField kopiuje wartości z dowolnej lokalizacji. Dotyczy tylko pojedynczych wierszy wartości, a nie wielu wierszy wartości. Można skopiować wartość z: wiersza do innego wiersza wiersza podrzędnego do wyższego wiersza wiersza wyższego do podrzędnego wiersza do nagłówka wiersza do stopki nagłówka do wiersza stopki do wiersza pola Sum Informacje o wersji Tekla Structures 2017i 41 Ulepszenia edytora szablonów

42 Formuły pola wartości Formuły pola wartości mają teraz opcje podobne do formuł reguł wierszy. Informacje o wersji Tekla Structures 2017i 42 Ulepszenia edytora szablonów

43 Obsługa wielu wierszy tekstu Teraz można wprowadzić wiele wierszy tekstu w oknie dialogowym Właściwości tekstu. Obsługa wielu wierszy wartości Teraz można wprowadzić wartości w wielu wierszach w polu Nazwa w oknie dialogowym Właściwości pola wartości. Należy również wprowadzić liczbę wierszy. Wiersze zostaną zarezerwowane, nawet jeśli nie zostanie wprowadzonych wiele wierszy. Aby uzyskać wynik końcowy i przejść do wielu wierszy, należy nacisnąć klawisz Enter na końcu wiersza. "Profile:" + "\n" + GetValue("PROFILE") Jeśli nie zostanie naciśnięty Enter i wartość nie mieści się w komórce pola wartości z powodu ograniczenia długości, wartość przejdzie do następnego wiersza, jeśli została ustawiona liczba wierszy większa niż 1, a wysokość wiersza to umożliwia. Organizowanie danych w kolumnach Teraz można organizować dane w kolumnach, tak aby rozpoczynały się od rogu górnego lewego, górnego prawego, dolnego lewego lub dolnego prawego. Te Informacje o wersji Tekla Structures 2017i 43 Ulepszenia edytora szablonów

44 ustawienia można zmieniać w oknie dialogowym Właściwości wiersza. Aby użyć kolumn, należy zaznaczyć pole wyboru Użyj kolumn, a następnie należy określić kolejność: Ulepszenia przeglądarki zawartości Można teraz określić wysokość panelu Przeglądarka zawartości znajdującego się po lewej stronie głównego okna Edytora szablonów. Panel Przeglądarka zawartości może teraz być zadokowany jedynie do lewej lub prawej strony. Wcześniej możliwe było zadokowanie u góry lub u dołu, co powodowało, że był trudny w użyciu. Można teraz zmienić szerokość panelu przez oddokowanie, zmianę szerokości poprzez przeciąganie krawędzi, a następnie ponowne zadokowanie. Odświeżanie obszaru roboczego Poprawiono przydatność przesuwania obiektów graficznych do przodu lub do tyłu: gdy elementy są przesuwane w Przeglądarce zawartości, zmiany Informacje o wersji Tekla Structures 2017i 44 Ulepszenia edytora szablonów

45 są widoczne natychmiast. Wcześniej obszar roboczy nie był poprawnie odświeżany. Przykładowe szablony Można teraz utworzyć przykładowy szablon i zapisać go do późniejszego wykorzystania. Globalne ustawienia obejmujące szablony znajdują się w nt/tpled/ settings. Aby utworzyć szablon szablonu: 1. W edytorze szablonów wybierz Plik --> Nowy, a następnie wybierz szablon graficzny lub szablon tekstowy. 2. Przejdź do Plik --> Szablon --> Zapisz i nadaj nazwę nowemu szablonowi przykładowemu. W formułach i regułach dozwolonych jest więcej znaków Obecnie ograniczenie liczby znaków w formułach i regułach to 4000 znaków. Spacje są liczone jako znaki. Wcześniej ograniczenie wynosiło 2000 znaków. Aby uzyskać więcej informacji na temat Edytora szablonów, zobacz Podręcznik użytkownika Edytora szablonów. Informacje o wersji Tekla Structures 2017i 45 Nowy eksport rysunku do pliku DWG/DXF

46 1.8 Nowy eksport rysunku do pliku DWG/DXF Teraz można eksportować rysunki Tekla Structures do formatu 2D DWG i DXF przy użyciu nowego eksportu do pliku DWG. Można eksportować wiele rysunków naraz. Nowy eksport DWG/DXF jest oparty na obiektach, a nie na liniach. Jeśli w nowym eksporcie do pliku DWG jest eksportowany element narysowany przy użyciu linii ukrytych, efektem będzie obiekt prostokątny narysowany linią przerywaną. W przypadku starego eksportu do pliku DWG opartego na liniach powstałoby w wyniku wiele osobnych, krótkich linii prostych. Teraz kreskowania są również eksportowane jako obiekty kreskowań w programie CAD, a nie jako osobne linie. W nowym eksporcie do pliku DWG/DXF można: z łatwością określić warstwy dla różnych obiektów, aby np. oddzielać ramki znaków od tekstu znaku i linii odniesienia; oddzielać różne elementy od siebie nawzajem za pomocą filtrów; używać warstw, które zostały zdefiniowane wstępnie przez standardowe ustawienia warstwy CAD; używać punktów bazowych i współrzędnych modelu; osadzać obrazy w pliku eksportu, aby nie były eksportowane jako łącza. Można rozpocząć eksport od: menu Plik modelu, klikając Eksport --> Rysunki i wybierając rysunki w wyświetlonym obszarze Lista rysunków obszaru Lista rysunków, wybierając rysunki, które mają zostać wyeksportowane, klikając prawym przyciskiem myszy i wybierając Eksport menu Plik rysunku, gdy rysunek jest otwarty, klikając Eksportuj rysunki karty Opcje: Informacje o wersji Tekla Structures 2017i 46 Nowy eksport rysunku do pliku DWG/DXF

47 Z listy u góry można wybrać inny rysunek. Kliknij Odśwież podgląd, aby uzyskać podgląd rysunku. Można eksportować rysunki do plików DWG i DXF oraz określić wersję DWG, która ma być używana w eksporcie. Domyślnie pliki są eksportowane do folderu \PlotFiles w folderze bieżącego modelu, ale można zmienić położenie pliku. Można określić przedrostek lub przyrostek, który ma zostać dołączony do nazwy pliku. Eksport pliku DWG obsługuje następujące opcje zaawansowane specyficzne dla rysunku, których można używać, aby zmienić nazwę eksportowanego pliku: XS_DRAWING_PLOT_FILE_NAME_A XS_DRAWING_PLOT_FILE_NAME_C XS_DRAWING_PLOT_FILE_NAME_G XS_DRAWING_PLOT_FILE_NAME_M XS_DRAWING_PLOT_FILE_NAME_W Aby uzyskać więcej informacji na temat wartości, które można nadać tym opcjom, zobacz Customize print output file names. Osadź obrazy w pliku osadza wszystkie obrazy w pliku eksportu. Dzięki temu w ramach eksportu nie są tworzone żadne dodatkowe pliki obrazów. Rysunek jako zrzut ekranu w obszarze modelu CAD eksportuje wszystkie obiekty w przestrzeni modelu i w przestrzeni papieru pliku Informacje o wersji Tekla Structures 2017i 47 Nowy eksport rysunku do pliku DWG/DXF

48 programu CAD. Współrzędne modelu i globalne oraz przełącznik przestrzeni papieru w ustawieniach warstwy zostaną zignorowane. Należy określić skalę dla eksportowanego pliku DWG w polu Skala, które jest dostępna tylko po zaznaczeniu pola wyboru Rysunek jako zrzut ekranu w obszarze modelu CAD. Na przykład, jeśli w przypadku rysunku między współrzędnymi 0,0 i 800 zdefiniuje się skalę 5, wynikowy plik DWG będzie 5 razy większy i będzie umieszczony między współrzędnymi 0,0 i Inny przykład: w przypadku ustawienia skali widoku rysunku w Tekla Structures na 1:50 i jeśli rysunek ma zostać wyeksportowany w skali 1:1, użycie opcji wartości skali opcji eksportu 50 da oczekiwany wynik. Jeśli opcji zaawansowanej XS_EXPORT_DRAWING_TRY_TO_KEEP_LOCATION zostanie nadana wartość TRUE, Tekla Structures będzie próbować utrzymać początek DWG w tym samym położeniu co początek widoku rysunku. Można to wykonać jedynie w rzutach i widokach elewacji. Jeśli rysunek zawiera więcej niż jeden rzut lub widok elewacji, Tekla Structures umieści początek DWG w lewym dolnym rogu ramki rysunku. W przypadku wybrania Rozgrupuj obiekty w blokach obiekty graficzne zostaną wyeksportowane jako poszczególne obiekty, a nie zostaną dodane do bloków. Na przykład linia, kreskowanie i prostokąt zostaną przekształcone w obiekty linia, kreskowanie i prostokąt DWG, a nie w blok. Wybór tej opcji powoduje wyłączenie opcji Aktualizuj tylko linie rysunku Tekla Structures. W polu Współrzędne przestrzeni modelu wybierz jedną z następujących opcji: Lokalny: eksportowanie do punktu 0 w układzie współrzędnych programu CAD, Model: dopasowanie punktu 0 Tekla Structures do punktu 0 w programie CAD, a następnie obrócenie układu współrzędnych programu CAD zgodnie ze współrzędnymi X i Y, Punkt bazowy: dopasowanie wybranych punktów bazowych do punktu programu CAD 0 i stosowne obrócenie układu współrzędnych CAD, Aktualizuj tylko linie rysunku Tekla Structures aktualizuje zawartość rysunku Tekla Structures i zachowuje w tym samym pliku nienaruszoną inną zawartość, która została utworzona w programie CAD. Aktualizacja obejmuje bloki (grupy) utworzone w Tekla Structures. To ustawienie jest widoczne, jeśli opcja zaawansowana XS_DWG_EXPORT_UPDATE_TS_LINEWORK_OPTION otrzymała wartość TRUE w kategorii Eksport w oknie dialogowym Opcje zaawansowane. Aby uzyskać więcej informacji i szczegółowych na temat ustawień eksportu do pliku DWG na karcie Opcje, zobacz Export a drawing to 2D DWG/DXF. Karta Reguły warstw: Informacje o wersji Tekla Structures 2017i 48 Nowy eksport rysunku do pliku DWG/DXF

49 Na karcie Reguły warstw można wyraźnie wskazywać warstwy, do których mają być eksportowane inne obiekty modelu i rysunku lub elementy obiektów. Można np. oddzielić obrys od wypełnień i kreskowania. Można też określać tutaj, czy kolor, styl i grubość linii będą pochodzić z ustawień Tekla Structures, czy z określonych ustawień warstwy szablonu DWG. Należy pamiętać, że grubość, styl i kolory linii Tekla Structures pozostaną takie same jak widoczne na rysunku Tekla Structures i nie ma żadnej możliwości zmodyfikowania ich tylko na potrzeby eksportu do pliku DWG. Aby uzyskać więcej informacji i szczegółów na temat reguł warstw i opcji na karcie Reguły warstw, zobacz Export a drawing to 2D DWG/DXF. 1.9 Ulepszenia punktu bazowego Punkty bazowe wprowadzono już w Tekla Structures 2016i. Funkcja punktu bazowego została jeszcze bardziej ulepszona i teraz można ustawić jeden punkt bazowy jako punkt bazowy całego projektu, badać wartości punktu bazowego za pomocą atrybutów szablonu i korzystać z punktów bazowych na rysunkach. Ustawianie punktu bazowego projektu Można ustawić jeden punkt bazowy jako punkt bazowy projektu w jeden z następujących sposobów: Informacje o wersji Tekla Structures 2017i 49 Ulepszenia punktu bazowego

50 Wybierz nowy punkt bazowy projektu z listy Położenie według w panelu Właściwości projektu. Może to być punkt bazowy lub punkt początkowy modelu. Informacje o wersji Tekla Structures 2017i 50 Ulepszenia punktu bazowego

51 W oknie dialogowym Punkt bazowy wybierz nowy punkt bazowy projektu z listy u góry, a następnie zaznacz pole wyboru Punkt bazowy projektu na dole. Należy pamiętać, że nie zaleca się wprowadzania tymczasowej zmiany punktu bazowego projektu w trakcie realizacji projektu. Nowe atrybuty szablonu dla wartości punktu bazowego projektu W Tekla Structures 2017i istnieją nowe atrybuty szablonu do tworzenia raportu wartości punktu bazowego: Można dodać zakończenie _PROJECT na końcu niektórych atrybutów, aby uzyskać wartość punktu bazowego projektu lub zakończenie_basepoint, aby uzyskać aktualną wartość punktu bazowego. Aby uzyskać listę atrybutów szablonu, w których można używać tych zakończeń, zobacz Base point in reports and templates. Zakończenie _PROJECT dostarcza względne wartości punktu bazowego i, jeśli nie jest ustawione, względne wartości punktu początkowego modelu. Zakończenie _BASEPOINT dostarcza wartości w bieżącym punkcie bazowym. Punkty bazowe na rysunkach Można teraz używać punktów bazowych na rysunkach: Informacje o wersji Tekla Structures 2017i 51 Ulepszenia punktu bazowego

52 Danych punktu bazowego można używać na rysunku na poziomie rysunku i widoku do określania układu współrzędnych. Punktu bazowego można użyć zamiast odniesienia. Można wybrać punkt bazowy z listy Położenie według na karcie Atrybuty 2 we właściwościach widoku. Po ustawieniu punktu bazowego atrybuty poziomu i szablonu w atrybutach znaku dostarczają wartości w konkretnym układzie współrzędnych określonym przez punkt bazowy. Jeśli punkt bazowy jest ustawiony na poziomie rysunku, można użyć zakończenia atrybutów z _BASEPOINT w szablonach rysunków Nowy eksport zmian wersji modelu referencyjnego do pliku Excel Gdy zarządzanie zmianami modelu referencyjnego jest aktywne, można teraz wyeksportować zawartość listy zmian do pliku Excel. Można określić, czy wyeksportowany plik Excel zawiera wszystkie właściwości lub tylko właściwości zmienione. Informacje są eksportowane w bieżącym języku. Aby wyeksportować do pliku Excel: W sekcji Wykrywanie zmian panelu bocznego modelu referencyjnego kliknij Eksportuj do Excel. Następnie określ potrzebne ustawienia w oknie dialogowym Eksportuj dane do Excel: Następnie kliknij Eksport. Informacje o wersji Tekla Structures 2017i 52 Nowy eksport zmian wersji modelu referencyjnego do pliku Excel

53 Szablon: Wybierz nowy szablon programu Excel dla eksportu. Eksportuj bez nagłówków kolumn: Wybierz tę opcję, jeśli nie chcesz wyświetlać nagłówków kolumn listy zmian w arkuszu Excel. Eksport szczegółów: Eksportowane są wszystkie szczegóły właściwości. Szczegóły właściwości są domyślnie wyświetlane jako zwinięte. Po otwarciu zwiniętych szczegółów poprzez kliknięcie przycisku plusa (+) wszystkie szczegóły są wyświetlane pod tytułami Nazwa, Stara wartość i Nowa wartość. Tylko szczegóły zmian: Eksportowane są tylko te szczegóły właściwości, które zostały zmienione między wersjami modelu referencyjnego. Lista zmian zostanie wyeksportowana do arkusza Excel. Obiekty filtrowane przy użyciu filtrowania zestawu porównania nie są eksportowane. Wyeksportowany plik zawiera następujące kolumny: Stan Nazwa profil Materiał Typ GUID Przykład wyeksportowanego arkusza programu Excel w sytuacji, gdy nie zostało zaznaczone pole wyboru Eksport szczegółów. Informacje o wersji Tekla Structures 2017i 53 Nowy eksport zmian wersji modelu referencyjnego do pliku Excel

54 Przykład wyeksportowanego arkusza programu Excel w sytuacji, gdy zostało zaznaczone pole wyboru Eksport szczegółów. W przypadku uwzględnienia szczegółów w eksporcie zostają wymienione wszystkie szczegóły właściwości, a wiersze szczegółów są domyślnie zwinięte. Szczegóły można otworzyć, klikając przycisk plusa (+). Przykład wyeksportowanego arkusza programu Excel w sytuacji, gdy zostały zaznaczone pola wyboru Eksport szczegółów i Tylko szczegóły zmian. Informacje o wersji Tekla Structures 2017i 54 Nowy eksport zmian wersji modelu referencyjnego do pliku Excel

55 1.11 Eksport IFC4 oraz inne ulepszenia IFC IFC4 nowa wersja standardu IFC Nowa wersja standardu IFC, IFC4, ma kilka zalet w stosunku do obecnie używanego formatu IFC2x3, gdy nowe funkcje są w pełni używane. Ponieważ eksport i import IFC4 nie są jeszcze w pełni certyfikowane, IFC2x3 nadal zapewnia lepszą jakość przesyłania danych między różnymi narzędziami BIM. IFC4 był dostępny w Tekla Structures 2017 SP1. Teraz w oknie dialogowym dostępnych jest więcej opcji, a cała funkcja została rozwinięta. Przed rozpoczęciem eksportowania do formatu IFC4 w Tekla Structures należy w pliku teklastructures.ini ustawić dla opcji zaawansowanej XS_IFC4_EXPORT_PLEASE wartość TRUE. Aby rozpocząć eksport IFC4, w menu Plik kliknij Eksport --> IFC4. IFC4 zawiera następujące nowe i ulepszone funkcje w porównaniu do eksportu IFC2x3: W eksporcie IFC4 dostępne są dwa nowe typy eksportu: Widok referencyjny ma wspomagać referencyjny proces pracy, a wyeksportowane pliki mogą służyć za pliki referencyjne wyświetlane w przeglądarce. Typ eksportu Widok referencyjny nie jest przeznaczony do konwersji do obiektów macierzystych. Typ eksportu Widok referencyjny eksportuje także cięcia i otwory. Są one uznawane za informacje referencyjne i dlatego nie są wyświetlane przez przeglądarki plików IFC. Do celów konwersji istnieje inny typ eksportu Widok transferu projektu. Widok transferu projektu, który jest przeznaczony do Informacje o wersji Tekla Structures 2017i 55 Eksport IFC4 oraz inne ulepszenia IFC

56 przekazania procesu pracy, czyli importu do dalszej edycji. Wymaga to konwersji obiektów IFC do postaci obiektów natywnych. Przykładem może być przekazanie konstrukcyjnego modelu inżynieryjnego (lub jego części) jako podstawy do modelowania detali konstrukcyjnych. Konwersja obiektów IFC zostanie użyta do konwertowania obiektów IFC do obiektów natywnych Tekla Structures. Zazwyczaj import i konwersja są potrzebne tylko kilkakrotnie lub tylko jeden raz. Rezultat może wymagać pewnych przeróbek w celu uzyskania właściwego modelu. Okno dialogowe na nowy wygląd i charakter. Wszystkie opcje są teraz na jednej stronie, a nie na kilku kartach. Podstawowa funkcjonalność jest taka sama jak eksportu IFC2x3. Ustawienie Nazwy warstw jako obsługuje również fazy i atrybuty oprócz nazw elementów. Można wyeksportować domyślny zestaw właściwości lub minimalny zestaw właściwości: Domyślne umożliwia eksportowanie domyślnego zestawu właściwości. Minimum umożliwia eksportowanie minimalnego zestawu właściwości wymaganego przez standard IFC buildingsmart. Można eksportować płaskie, szerokie belki jako blachy. Można również użyć położenia z Organizatora, co oznacza, że w eksporcie używa się hierarchii przestrzennej utworzonej w narzędziu Organizator. Po zakończeniu eksportu pojawi się okno dialogowe z informacjami. W oknie dialogowym można otworzyć folder, w którym znajduje się wyeksportowany model IFC, i wyświetlić w przeglądarce plik historii. Plik historii zawiera szczegółowe informacje o procesie eksportu, wyeksportowanych obiektach i błędach, które wystąpiły podczas eksportu. Informacje o wersji Tekla Structures 2017i 56 Eksport IFC4 oraz inne ulepszenia IFC

57 Ograniczenia eksportu do formatu IFC4 Eksport nie jest certyfikowany przez buildingsmart i dlatego mogą w nim występować problemy związane z treścią lub składnią. Interfejs użytkownika nie udostępnia niektórych funkcji dostępnych w interfejsie użytkownika eksportu IFC2x3. Eksport do formatu IFC4 nie uwzględnia zbrojenia utworzonego za pomocą poleceń odnoszących się do zestawów prętów zbrojeniowych. Widok referencyjny jest przeznaczony do koordynowania projektu i do referencyjnego procesu pracy. Ze względu na zmiany w interfejsie API niektóre niezbędne fragmenty danych mogą być niedostępne, co spowoduje niekompletność wynikowego modelu IFC. Wykorzystywanie modeli IFC4 w projektach wykonywanych dla klientów na razie nie jest zalecane. Informacje o wersji Tekla Structures 2017i 57 Eksport IFC4 oraz inne ulepszenia IFC

58 Ulepszenia konwersji obiektów IFC Nowe kolory w konwersji obiektów IFC Lista konwersji obiektu IFC ma teraz bardziej wyraziste kolory. Jeśli wystąpił błąd podczas konwersji, obiekt jest oznaczony jako liliowy na liście konwersji i w widoku modelu: Informacje o wersji Tekla Structures 2017i 58 Eksport IFC4 oraz inne ulepszenia IFC

59 Konwertowane obiekty są wyświetlane jako niebieskie na liście konwersji i w widoku modelu. Po ponownym otwarciu funkcji zarządzania zmianą konwersji obiekty są wyświetlane jako szare Trimble Connector oraz inne ulepszenia interoperacyjności Trimble Connector ma teraz nową funkcjonalność znaczników oraz pewne ulepszenia w eksporcie Unitechnik (79), NC i BVBS. Informacje o wersji Tekla Structures 2017i 59 Trimble Connector oraz inne ulepszenia interoperacyjności

60 Ulepszenia Trimble Connector Nowa karta wstążki Trimble Connect i polecenia Szybkie uruchamianie Teraz można używać poleceń wstążki do uruchamiania aplikacji Trimble Connect Desktop, Trimble Connect Web oraz Trimble Connect: Teraz można też uruchamiać te aplikacje za pomocą narzędzia Szybkie uruchamianie: Należy zalogować się przy użyciu konta Trimble Identity, aby otworzyć aplikację Trimble Connect Desktop, Trimble Connect Web lub Trimble Connect. Aby uzyskać więcej informacji i zalogować się, zobacz connect.trimble.com/. Przy uruchamianiu aplikacji Trimble Connect Web: Trimble Connect Web otwiera projekt Trimble Connect dołączony do bieżącego modelu Tekla Structures. Jeśli został dołączony projekt, zostanie otwarta strona czynności projektu. Jeśli projekt nie został dołączony, pojawi się strona główna Trimble Connect. Przy uruchamianiu Trimble Connect Desktop: Trimble Connect Desktop otwiera projekt pulpitu dołączony do bieżącego modelu Tekla Structures. Jeśli projekt nie został dołączony, pojawia się strona Trimble Connect Projekty. Jeśli nie jest zainstalowana aplikacja Trimble Connect Desktop, zostanie otwarta strona internetowa Trimble Connect Aplikacje. Można pobrać aplikację Trimble Connect Desktop. Informacje o wersji Tekla Structures 2017i 60 Trimble Connector oraz inne ulepszenia interoperacyjności

61 Przy uruchamianiu aplikacji Trimble Connect: Uruchamia się Trimble Connect i można dołączyć projekt, jeśli nie zrobiono tego wcześniej. Aby uzyskać więcej informacji na temat korzystania z aplikacji Trimble Connect, zobacz Trimble Connector. Nowe znaczniki w komentarzach do zadań Trimble Connector W narzędziu Trimble Connect można tworzyć znaczniki zadań, aby je wyświetlać w aplikacjach Tekla Structures i Trimble Connect. Aby utworzyć znacznik w zadaniu, należy otworzyć model Tekla Structures i projekt Trimble Connect, utworzyć znaczniki w modelu, utworzyć zadanie, wybrać z modelu powiązane obiekty i zapisać zadanie. Aby uzyskać więcej informacji na temat tworzenia znaczników, zobacz Create markups in ToDo notes. Pasek narzędzi znaczników zawiera następujące przyciski: umożliwia usuwanie wszystkich płaszczyzn tnących ze wszystkich widoków modelu. umożliwia usuwanie z modelu wszystkich znaczników. umożliwia utworzenie znacznika wymiarem. W tym celu należy wybrać dwa punkty w modelu, a następnie wskazać punkt, w którym ma zostać umieszczone wymiarowanie. Można wskazywać punkty, krawędzie i powierzchnie elementów. umożliwia utworzenie znacznika chmurką. Należy wskazać w modelu środek chmurki i położenie na jej krawędzi. Tekla Structures utworzy chmurkę prostopadle do płaszczyzny widoku wyznaczonej przez położenie wskazanego środka. umożliwia utworzenie znacznika strzałką. Wskaż w modelu punkt początkowy i końcowy. Strzałka jest tworzona w punkcie początkowym. umożliwia utworzenie znacznika tekstem składającego się z tekstu lub atrybutu UDA/Raport i linii odniesienia. Należy wpisać tekst lub przedrostek w polu tekstowym oznaczenia, wybrać z listy atrybut UDA lub Raport, wskazać punkt początkowy linii odniesienia, a następnie wyznaczyć położenie tekstu. Informacje o wersji Tekla Structures 2017i 61 Trimble Connector oraz inne ulepszenia interoperacyjności

62 Aby dodać więcej atrybutów UDA lub Raport do listy własnych atrybutów lub dodać nowe atrybuty do listy, aby stały się dostępne do wyboru, należy kliknąć przycisk Zachowaj opcje atrybutu znacznika tekstowego. Pojawi się okno dialogowe. Informacje o wersji Tekla Structures 2017i 62 Trimble Connector oraz inne ulepszenia interoperacyjności

63 Można tutaj wybrać atrybuty UDA lub Raport, które mają zostać dodane do znaczników, i dodać nowe atrybuty przy użyciu opcji u góry. Aby dodać atrybut zespołu, należy pamiętać o zaznaczeniu pola wyboru zespół. Przycisk plusa (+) umożliwia dodanie zdefiniowanego atrybutu do listy. umożliwia utworzenie znacznika ołówkiem lub rysowania odręcznego. Należy wskazać w modelu punkt początkowy, przesunąć wskaźnik myszy, aby utworzyć odpowiedni kształt (nie należy trzymać naciśniętego lewego przycisku myszy), a następnie wskazać punkt końcowy. Tekla Structures utworzy znacznik prostopadle do płaszczyzny widoku wyznaczonej przez wskazany punkt początkowy. Informacje o wersji Tekla Structures 2017i 63 Trimble Connector oraz inne ulepszenia interoperacyjności

64 Ulepszenia Unitechnik (79) Informacje o typie podkładki można teraz dodawać do pierwszej warstwy zbrojenia (typ zbrojenia Unitechnik 1). Typ podkładki zostanie dodany do odpowiedniego bloku typu podkładki w rodstock w pliku Unitechnik. Można to zrobić za pomocą opcji Typ podkładki na zakładce Zbrojenie. Dostępne opcje: Automatycznie: Automatycznie oblicza typ podkładki zgodnie z grubością otuliny. Grubość otuliny jest dzielona przez 5 i zaokrąglane w górę do najbliższej liczby całkowitej. Na przykład jeśli grubość otuliny wynosi mm, typ podkładki to 5, a jeśli mm, typ podkładki to 6. : Wprowadź typ podkładki, który ma być wprowadzony we wszystkich prętach pierwszej warstwy. Nie: Pozostawia typ podkładki 0. Można teraz określać obrót płaszczyzny siatki w pliku eksportu, używając nowej opcji ustawienia Eksportuj siatki jako na zakładce Zbrojenie. Po wybraniu tej opcji wszystkie siatki są indywidualnie obracane są zgodne z osiami palety. Na zakładce elementy osadzone można teraz określić, że pozycje osadzenia współrzędnej Z mają być ustawione jako Z = 0. Wówczas wszystkie eksportowane elementy montażowe będą wysyłane do plotera na poziomie palety. W pliku spec_assemblies_def.txt specjalny symbol wysyłania zespołu do plotera dla Z=0 to pallet dla Minimum w palecie bottom i dla Punkt początkowy middle. Na zakładce elementy osadzone znajdują się dwa dodatkowe nowe ustawienia: Za pomocą można eksportować prostokątne wycinki jako elementy montażowe z 4 symbolami narożnika. W oknie dialogowym można również określić wielkość symbolu. Za pomocą można określić klasy elementów osadzonych otworów, które będą eksportowane z symbolami narożnika zamiast symboli elementów montażowych. Ulepszenia BVBS W eksporcie BVBS dowolne zbieżne grupy, w których ramiona prętów mają taką samą długość, są teraz eksportowane jako grupy normalne. Jeśli długość ramion zmienia się liniowo lub regularnie, pręty są eksportowane jako pręty stopniowe, niezależnie od typu grupy lub typu odległości. W przypadku wybrania dla opcji Eksportuj pręty stopniowane jako pojedyncze wartości Tak pręty stopniowane są eksportowane jako oddzielne elementy z numerami elementów podrzędnych. Informacje o wersji Tekla Structures 2017i 64 Trimble Connector oraz inne ulepszenia interoperacyjności

65 Ulepszenia NC/DSTV Za pomocą nowego ustawienia Konwertuj profil I na profil T, gdy nie ma półki znajdującego się na zakładce Opcje zaawansowane można teraz określić, czy, gdy nie ma półki, konwertować profile I do profili T. Na tej samej zakładce nowa opcjapomiń zbędne punkty umożliwia określenie, czy mają zostać zachowane czy pominięte punkty, które są niemal współliniowe Ulepszenia Tekla Model Sharing Management Console for Tekla Model Sharing to narzędzie dla administratorów firmy do zarządzania modelami udostępnianymi. Administratorzy mogą teraz używać narzędzia Management Console do przywracania udostępnionych modeli przez usunięcie wersji modelu, które powodują problemy. Ponadto w narzędziu Tekla Model Sharing wprowadzono różne ulepszenia wydajności i prędkości. Usuwanie wersji z modeli udostępnionych i powrót do poprzedniej wersji modelu Management Console for Tekla Model Sharing zapewnia administratorom zarządzanie za pośrednictwem Internetu wszystkimi udostępnionymi modelami w organizacji. Do używania Management Console for Tekla Model Sharing wymagane jest ważne Trimble Identity z uprawnieniami administratora. Blokowanie udostępnionego modelu na potrzeby zbadania i usunięcia wersji modelu Czasem może być konieczne zablokowanie modelu w celu zbadania i zidentyfikowania wersji modelu, która powoduje problemy oraz w celu znalezienia ostatniej poprawnej wersji. Jeden z użytkowników mógł np. przypadkowo usunąć zbyt wiele obiektów i konieczne jest zbadanie, która wersja zawiera te zmiany. Zablokowanie modelu można zaoszczędzić wiele czasu i zapobiec dalszym problemom, ponieważ użytkownicy modelu nie mogą zapisywać zmian, gdy model jest zablokowany. Administrator może wyznaczyć jednego użytkownika jako właściciela blokady, który może badać i identyfikować problem w modelu. Gdy model jest zablokowany, polecenia udostępniania w Tekla Structures są dostępne w następujący sposób: Przyciski Wczytaj i Wyślij mają żółte strzałki. Tych poleceń może używać tylko właściciel blokady. Informacje o wersji Tekla Structures 2017i 65 Ulepszenia Tekla Model Sharing

66 W menu Plik polecenia Wczytaj, Wyślij, Utwórz linię bazową i Użytkownicy są dostępne dla właściciela blokady. W oknie dialogowym Modele udostępnione polecenia Edytuj model, Zarządzaj użytkownikami i Usuń model z chmury oraz możliwość dołączania do danego modelu są dostępne dla właściciela blokady. Inni użytkownicy nie mogą korzystać z poleceń udostępniania. Gdy właściciel blokady znajdzie wersję modelu, która powoduje problemy, administrator może ją usunąć za pomocą Management Console for Tekla Model Sharing. Jeśli model zawiera nowsze wersje, Management Console również je usunie. Po usunięciu wersji administrator odblokuje model. Jeśli jakiś użytkownik modelu udostępnionego przeprowadził już odczyt lub zapis którejkolwiek z usuniętych wersji, przyciski Wyślij i Wczytaj mają w przypadku tego użytkownika czerwone strzałki do modelu. Przywracanie poprzedniej wersji i musi on ponownie dołączyć Możliwe jest również przywrócenie wcześniejszej wersji modelu bez jego dalszego badania. Administrator może zablokować model, usunąć wersje, które są zbędne lub zawierają błędy, a następnie odblokować model. Ulepszenia dotyczące wydajności i szybkości Tekla Model Sharing Wybranie usługi udostępniania na początku udostępniania i dołączenia do modelu Gdy lokalna usługa udostępniania jest włączona, należy aktywować usługę przy pierwszym użyciu Tekla Model Sharing. Można skonfigurować połączenie usługi lokalnej i używać go albo można użyć usługi Tekla. Tekla Structures zapamiętuje wybrane usługi, aby ta sama usługa była używana przy kolejnym użyciu Tekla Model Sharing, chyba że zostanie wybrana inna usługa. Dzięki temu można szybciej łączyć się z usługą. Lokalna wersja serwera Tekla Model Sharing wymaga osobnej licencji i instalacji. Szybsze rozwiązywanie konfliktów W Tekla Model Sharing zoptymalizowane rozwiązywanie konfliktów udostępniania modelu jest teraz zawsze używane do komponentów za wieloma zależnościami. Rozwiązywanie konfliktów, które było dostępne w poprzednich wersjach Tekla Structures nie jest już używane w Tekla Structures 2017i. Informacje o wersji Tekla Structures 2017i 66 Ulepszenia Tekla Model Sharing

67 Ulepszone sprawdzanie przyrostowo udostępnianych baz danych Zgodność baz danych udostępnianych przyrostowo jest teraz sprawdzana przy otwieraniu modelu udostępnionego. Jeśli wersje pliku bazy danych nie pasują do modelu Tekla Structures (xslib.db1, environment.db, options_model.db, options_drawings.db), Tekla Structures wyświetli komunikat ostrzeżenia. Należy wymienić pliki bazy danych zanim będzie można użyć udostępniania. Jeśli Tekla Structures znajdzie pasujący plik kopii zapasowej, zostanie on użyty. W przeciwnym razie komunikat ostrzeżenia wskaże wersję (numer pakietu), z której należy skopiować pliki. Ulepszona wydajność wczytywania Poprawiono wydajność Tekla Model Sharing podczas wczytywania wielu pakietów w modelu, który zawiera dużą liczbę plików Ulepszenia komponentów Belki spiralne w komponentach użytkownika Teraz można używać belek spiralnych w komponentach użytkownika. Dodano następujące właściwości obiektu do narzędzia Przeglądarka komponentów użytkownika: Kąt obrotu Wysokość całkowita Kąt skrętu na początku Kąt skrętu na końcu Można wiązać z płaszczyzną uchwyty belki spiralnej. Można na przykład związać uchwyt punktu początkowego z zewnętrzną powierzchnią walca. Po zwiększeniu promienia walca promień belki spiralnej zmieni się odpowiednio, tak aby odległość między punktem początkowym a walcem pozostała taka sama. Informacje o wersji Tekla Structures 2017i 67 Ulepszenia komponentów

68 Można również łączyć zmienne z właściwościami obiektu belki spiralnej. Przykład: Aby uzyskać więcej informacji na temat belek spiralnych, zobacz Create a steel spiral beam i Create a concrete spiral beam. Informacje o wersji Tekla Structures 2017i 68 Ulepszenia komponentów

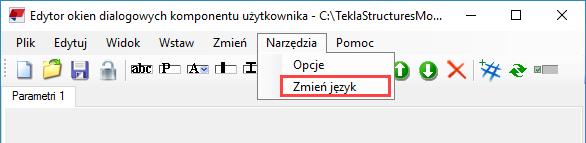

69 Zmienianie języka edytora okien dialogowych Teraz można zmieniać język edytora okien dialogowych komponentu użytkownika. Wcześniej interfejs użytkownika edytora okien dialogowych zawsze był wyświetlane w języku angielskim, niezależnie od języka, który został wybrany. Po wybraniu opcji Auto edytor okien dialogowych automatycznie przyjmie język interfejsu użytkownika Tekla Structures. Komponenty betonowe Układ ścian Narzędzia Układ ścian to zestaw komponentów, których można używać do tworzenia i zmieniania wszystkich powszechnych typów ścian betonowych, takich jak pełne panele prefabrykowane jednowarstwowych, przez ściany podwójne po wielowarstwowe, a także różnych konstrukcji ścian wylewanych na miejscu. Można teraz używać głównego komponentu Układ ścian z karty Beton na wstążce. Należy kliknąć kolejno Panel --> Układ ścian. Układ stropu Opcja Układ stropu umożliwia tworzenie stropów z prefabrykowanych płyt typu filigran lub płyt kanałowych. Można teraz używać opcji Układ stropu z karty Beton na wstążce. Należy kliknąć Płyta --> Układ stropu. Na karcie Zaawansowane można teraz ustawić wymaganą minimalną szerokość pojedynczego zwężenia po obu stronach płyty, gdy zastosowano duży otwór w płycie. Jeśli oba zwężenia po bokach otworu są mniejsze od wyznaczonej szerokości, zostaną one całkowicie usunięte. Ponadto całkowita szerokość zwężeń musi być większa niż minimalna szerokość zwężenia środkowej strefy płyty. W przeciwnym razie płyta zostanie podzielona na dwie (szerokość faktycznego otworu jest identyczna z szerokością płyty). Informacje o wersji Tekla Structures 2017i 69 Ulepszenia komponentów

70 Poprawiono obsługę wypustu w taki sposób, że, jeśli po obu stronach płyty występują wypusty, to są one sprawdzane osobno i usuwane, jeśli szerokość któregoś z nich jest mniejsza niż minimalna wymagana szerokość wypustu. Wcześniej wypusty nigdy nie podlegały usunięciu, niezależnie od tego, jak były wąskie. Dopasowanie końców zbrojenia Zmieniono Dopasowanie końców zbrojenia i teraz jest możliwa zmiana otulin końcowych prętów, które mają kotwy końcowe utworzone za pomocą opcji Kotwa na końcu pręta. Okno dialogowe Dopasowanie końców zbrojenia ma teraz dwie karty: Łącznik prętów i Kotwa na końcu pręta. Na nowej karcie Kotwa na końcu pręta można określić grubość otulin końcowych oraz odsunięcie szczeliny kotwy na końcu pręta. Wybierając Tak w opcji Pobierz wolny odstęp z pliku z atrybutami, można kontrolować odsunięcie kotwy za pomocą tabel atrybutów (.anchor.csv) w kolumnie AnchorOffset. Nadawanie rozmiarowi pręta konkretnych wartości w poszczególnych wierszach. Jeśli odsunięcie kotwy nie jest określone, wartością domyślną jest taka sama wartość, jak odsunięcie kotwy określone w komponencie Kotwa na końcu pręta. Inne ulepszenia Uchwyty blachy giętej można teraz wiązać z płaszczyzną w komponentach użytkownika Nowe typy UDA obsługiwane w kontekstowym pasku narzędzi Teraz można dodawać do kontekstowego paska narzędzi atrybuty użytkownika (UDA), których typ to Liczba zmiennoprzecinkowa lub Liczba całkowita. Wcześniej były obsługiwane tylko atrybuty użytkownika typu Łańcuch i Opcje. Informacje o wersji Tekla Structures 2017i 70 Nowe typy UDA obsługiwane w kontekstowym pasku narzędzi

71 1.16 Zmiany w opcjach zaawansowanych Wprowadzono pewne zmiany w opcjach zaawansowanych w Tekla Structures 2017i. Znajdują się na poniższej liście. Nowe opcje zaawansowane XS_IMPORT_DWG_TEXT_AS_POLYGON Tej opcji zaawansowanej można użyć podczas dodawania plików DWG do rysunków. W przypadku problemów z czcionkami w plikach DWG należy ustawić tę opcję zaawansowaną na wartość TRUE, a Tekla Structures zaimportuje czcionki jako wieloboki, a nie czcionki. Wartością domyślną tej opcji zaawansowanej jest FALSE. Ta opcja zaawansowana jest specyficzna dla użytkownika, a ustawienie jest zapisywane w pliku options.bin w folderze użytkownika. XS_DWG_EXPORT_UPDATE_TS_LINEWORK_OPTION Ustawienie Aktualizuj tylko linie rysunku Tekla Structures widoczne w oknie dialogowym Eksportuj rysunki do DWG/DXF, gdy nowej opcji zaawansowanej XS_DWG_EXPORT_UPDATE_TS_LINEWORK_OPTION nadano wartość TRUE w kategorii Eksport w oknie dialogowym Opcje zaawansowane. Aktualizuj tylko linie rysunku Tekla Structures aktualizuje zawartość rysunku Tekla Structures i zachowuje inną zawartość, która została utworzona w oprogramowanie CAD w tym samym pliku. Aktualizacja obejmuje bloki (grupy) utworzone w Tekla Structures. Należy pamiętać, że trzeba już mieć wyeksportowany ten sam rysunek, a konfiguracja warstw i szablon warstwy muszą być identyczne jak podczas poprzedniego eksportu. Wszystkie linie CAD, które zostały poprzednio dodane, pozostaną w pliku, a zaktualizowana zostanie tylko zawartość pochodząca z Tekla Structures, chyba że edycja odbywała się w edytorze bloków CAD. Wartością domyślną jest FALSE. To ustawienie jest specyficzne dla użytkownika i jest zapisywane w pliku options.bin w folderze użytkownika. Należy pamiętać, że w przypadku edycji zawartości bloku (obiektu CAD), a następnie wybrania opcji Aktualizuj tylko linie rysunku Tekla Structures cały blok zostanie ponownie zapisany, a zmiany dokonane w obiekcie CAD nie zostaną zachowane. Aby zachować zmiany wprowadzone w programie CAD, należy rozbić blok przed rozpoczęciem jego edycji. Użycie tej opcji może być konieczne na przykład po dodaniu w programie CAD bloków tytułowych po pierwszym eksporcie rysunku z Tekla Structures, jeśli tabele mają zostać zachowane w istniejącej postaci, a zaktualizowane mają zostać wyłącznie obiekty wyeksportowane z Tekla Structures. Aby uzyskać więcej informacji na temat nowego eksportu do DWG, zobacz Export a drawing to a 2D DWG or DXF file... Informacje o wersji Tekla Structures 2017i 71 Zmiany w opcjach zaawansowanych

72 XS_USE_OLD_DWG_EXPORT Aby skorzystać z poprzedniej metody eksportowania do DWG/DXF, należy nadać nowej opcji zaawansowanej XS_USE_OLD_DWG_EXPORT wartość TRUE w pliku.ini. Domyślnym ustawieniem tej opcji zaawansowanej jest FALSE. Aby uzyskać instrukcje dotyczące korzystania z poprzedniej metody eksportowania, zobacz Export a drawing to 2D DWG or DXF (old export). XS_SET_FIXEDMAINVIEW_UDA_TO_AFFECT_NUMBERING Polecenie Pokaż górną płaszczyznę formy jest teraz dostępne również dla niebetonowych materiałów dzięki nowej opcji zaawansowanej XS_SET_FIXEDMAINVIEW_UDA_TO_AFFECT_NUMBERING. Dozwolone opcje to: STEEL, TIMBER i MISC. Można również łączyć ze sobą te opcje, rozdzielając je przecinkami (,). Aby określić, który widoku rysunku jest używany jako widok główny (przód), należy przejść do właściwości elementu zdefiniowanych przez użytkownika i wybrać opcję Ustalony widok główny rysunku. Dostępne opcje to: Góra, Tył, Dół, Początek, Koniec i Przód. Ta opcja zaawansowana wpływa także na numerację. Jeśli elementy mają wybrane różne ustawienia opcji Ustalony widok główny rysunku, otrzymają różne numery pozycji zespołu. Ta opcja zaawansowana znajduje się w kategorii Numeracja w oknie dialogowym Opcje zaawansowane. Ta opcja zaawansowana jest specyficzna dla modelu, a jej ustawienie jest zapisane w bazie danych opcji. Aby uzyskać więcej informacji na temat funkcji góry formy, zobacz Show the top-in-form face. XS_DRAWING_CREATE_SNAPSHOT_ON_DRAWING_CREATION Należy nadać tej nowej opcji zaawansowanej wartość TRUE w kategorii Właściwości rysunku w oknie dialogowym Opcje zaawansowane, aby utworzyć zrzut ekranu rysunku w tym samym czasie, w którym jest tworzony rysunek. W przypadku nadania tej opcji wartości TRUE w celu utworzenia zrzutu ekranu nie będzie konieczne otwieranie rysunku i zapisywanie go. Wartością domyślną jest FALSE. Ta opcja zaawansowana jest specyficzna dla modelu, a jej ustawienie jest zapisane w bazie danych opcji. Aby uzyskać więcej informacji na temat zrzutów ekranu, zobacz Create and view drawing snapshots. XS_ENABLE_FAST_CUSTOM_ PROPERTY_LOADING Aby wyłączyć funkcjonalność wczytywania właściwości niestandardowych z folderu rozszerzeń..common\extensions\custom\properties\, należy nadać nowej opcji zaawansowanej Informacje o wersji Tekla Structures 2017i 72 Zmiany w opcjach zaawansowanych

73 XS_ENABLE_FAST_CUSTOM_PROPERTY_LOADING wartość FALSE w pliku inicjującym.ini, używając następującego polecenia: set XS_ENABLE_FAST_CUSTOM_PROPERTY_LOADING=FALSE Po wykonaniu tej czynności właściwości użytkownika są ładowane z wszystkich folderów i podfolderów w lokalizacji..common\extensions oraz w lokalizacjach określonych przez XS_EXTENSION_DIRECTORY. Może to powodować występowanie problemów z wydajnością i operacjami wczytywania, gdy używane są właściwości niestandardowe. Wczytywanie właściwości niestandardowych..common\extensions\custom \properties\ przyspiesza proces i pozwala na rozwiązywanie problemów z wczytywaniem wywoływanych przez komponenty innego oprogramowania w innych folderach rozszerzeń. XS_SHOW_HARDWARE_DASHED_LINE_IN_PIXEL_SCALE Od wersji Tekla Structures 2017 przerywane linie hardware nie były skalowane według pikseli, a jeśli były rysowane w narożniku, zaczynały się linią. Skalowanie przerywanych linii hardware nie było możliwe, aby były lepiej widoczne na ekranie. Przerywane linie hardware to kilka pierwszych linii na liście linii: Teraz te typy przerywanych linii sprzętowych są ponownie skalowane domyślnie według pikseli, co oznacza, że wyglądają tak samo przy wszystkich poziomach przybliżenia. Nadając nowej opcji zaawansowanej XS_SHOW_HARDWARE_DASHED_LINE_IN_PIXEL_SCALE wartość FALSE w kategorii Właściwości rysunku w oknie dialogowym Opcje zaawansowane, można aktywować tę nową funkcję, w której skala przerywanej linii hardware jest taka sama jak w drukowanych i eksportowanych rysunkach, a przerywane Informacje o wersji Tekla Structures 2017i 73 Zmiany w opcjach zaawansowanych

74 linie hardware zachowują się tak samo jak linie użytkownika. Wartością domyślną jest TRUE. Funkcjonalność linii użytkownika nie zmieniła się. Ta opcja zaawansowana jest specyficzna dla modelu, a jej ustawienie jest zapisane w bazie danych opcji. Zmienione opcje zaawansowane XS_DISABLE_TEMPLATE_DOUBLE_CLICK Funkcja tej opcji zaawansowanej została zmieniona i teraz wpływa też na kliknięcie prawym przyciskiem myszy. Aby uniemożliwić edytowanie szablonu i układ tabeli, nadaj opcji zaawansowanej XS_DISABLE_TEMPLATE_DOUBLE_CLICK wartość TRUE w kategorii Właściwości rysunku w oknie dialogowym Opcje zaawansowane. Po wykonaniu tej czynności: Nie można rozpocząć edytowania szablonów lub układów tabeli, klikając dwukrotnie szablonu w rysunku. Zamiast tego pojawi się okno dialogowe Właściwości rysunku. Nie można rozpocząć edycję szablonów lub układu tabeli, klikając prawym przyciskiem myszy szablon w rysunku i wybierając odpowiednie polecenia. Domyślnie ta opcja zaawansowana ma wartość FALSE i można edytować szablony rysunków i układy tabeli. Ta opcja zaawansowana jest specyficzna dla użytkownika, a ustawienie jest zapisane w pliku options.bin w folderze użytkownika. Aby aktywować nową wartość uruchom ponownie Tekla Structures. Usunięte opcje zaawansowane XS_NC_DISABLE_PIECE_IDENTIFICATION_FIX Specyficzna dla modelu opcja zaawansowana XS_NC_DISABLE_PIECE_IDENTIFICATION_FIX została usunięta z Tekla Structures 2017 i późniejszych wersji. W przypadku wybrania ustawienia TRUE (domyślnego) ta opcja zaawansowana wyłącza poprawkę wprowadzoną w Tekla Structures 11.0 dla formatu DSTV. Poprawka powodowała przełączanie miejsc fazy i identyfikacji rysunku w nagłówku pliku DSTV w celu lepszego niż wcześniej dostosowania do standardu DSTV. Za pomocą nowego dostosowywanego nagłówka pliku NC można obecnie dostosować i określić kolejność, w której są wyświetlane informacji w pliku DSTV. Ta opcja zaawansowana w związku z tym nie jest już potrzebna, a użycie jej może spowodować konflikt z określoną przez użytkownika kolejnością informacji w nagłówku. Informacje o wersji Tekla Structures 2017i 74 Zmiany w opcjach zaawansowanych

75 1.17 Nowe atrybuty szablonu Nowe atrybuty elementów IS_BENT_PLATE Nowy atrybut IS_BENT_PLATE określa, czy obiekt jest blachą giętą. Ten atrybut zwraca 1, jeśli obiekt jest blachą giętą. W przeciwnym razie zwraca wartość 0. IS_SPIRAL_BEAM Nowy atrybut IS_SPIRAL_BEAM określa, czy obiekt jest belką spiralną. Ten atrybut zwraca 1, jeśli obiekt jest belką spiralną. W przeciwnym razie zwraca wartość Nowe sekcje oraz inne ulepszenia dokumentacji W tej wersji dokumentacji wprowadzono zmiany w organizacji sekcji i podręczników PDF. Dodano dalsze instrukcje dotyczące istniejących funkcji w związku z oczekiwaniami czytelników. Nowe i usunięte sekcje/podręczniki PDF W tej wersji dokumentacji zebraliśmy tematy dotyczące dostosowywania Tekla Structures w nowej sekcji (i jako podręcznik PDF) o nazwie Dostosowywanie Tekla Structures. Treści w dużym stopniu są takie same jak te, które wcześniej można było znaleźć w innych miejscach, ale mamy nadzieję, że teraz łatwiej je znaleźć. Istnieje również nowa sekcja (i podręcznik PDF) dla Narzędzi planowania, która zawiera dokumentację Organizatora, Menedżera zadań, Menedżer rozmieszczenia itp. Usunięto sekcję Modelowanie zaawansowane (i podręcznik PDF), gdyż całą jej zawartość można teraz znaleźć w innych sekcjach. Nowe przykłady procesu pracy Organizatora Dostępne są dwa nowe przykłady procesu pracy dla Organizatora: Przykład: Raport powierzchni na podstawie grup obiektów w Organizatorze, gdzie kategorie właściwości są używane do tworzenia raportu różnych obliczeń powierzchni dla wybranych grup obiektów. Informacje o wersji Tekla Structures 2017i 75 Nowe atrybuty szablonu

76 Przykład: Obliczanie i raportowanie powierzchni na podstawie typu obiektu i stanu projektu w Organizatorze, gdzie kategorie właściwości są tworzone na podstawie stanu projektu i używane do tworzenia raportu obliczenia powierzchni dla wybranych grup obiektów. Instrukcje dodane dla grup przełączania Dodano instrukcje dotyczące sposobu tworzenia grup przełączania dla okien dialogowych komponentów użytkownika, w związku z oczekiwaniami czytelników. Grupa przełączania zawiera jedno lub kilka pól wyboru bez etykiety, na przykład jako uzupełnienie obrazu: Informacje o wersji Tekla Structures 2017i 76 Nowe sekcje oraz inne ulepszenia dokumentacji
