Rekuperatory aerorec VX250, VX400, HX400, HX600. Instrukcja obsługi. centrale produkowane od 2018 r.

Transkrypt

1 Rekuperatory aerorec VX250, VX400, HX400, HX600 Instrukcja obsługi centrale produkowane od 2018 r.

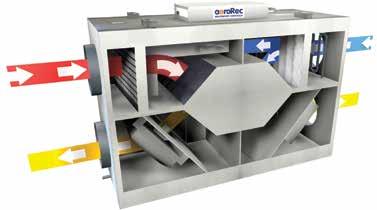

2 Informacje wstępne Przed uruchomieniem centrali należy zapoznać się z niniejszą instrukcją. Należy zachować instrukcję, by móc do niej wrócić w przyszłości, w przypadku przeprowadzania czynności konserwacyjnych lub problemów z obsługą urządzenia. Rekuperatory z wymiennikiem przeciwprądowym Rekuperatory HX wykorzystują do odzysku ciepła przeciwprądowe wymienniki ciepła, gwarantujące uzyskanie doskonałej wydajności cieplnej urządzenia przy zachowaniu umiarkowanych oporów przepływu powietrza. Inteligentny system zabezpieczenia przed zamarzaniem wymiennika gwarantuje uzyskanie kompromisu pomiędzy kosztami eksploatacji centrali wentylacyjnej, a wielkością odzysku ciepła. Wymiary centrali aerorec Wymiary central 400 i 600 Wymiary centrali 400 i 600 Wymiary centrali Dokumentacja techniczna aerorec wraz z instrukcją obsługi 2018

3 Dane techniczne. Opis VX 250 VX 400 HX 400 HX 600 Typ wymiennika Poliester Poliester Aluminium Aluminium Wydajność [m 3 /h] Spręż dyspozycyjny [Pa] Maksymalny spręż dyspozycyjny [Pa] Nagrzewnica wstępna odmrażania [kw] 0,95 0,95 0,95 0,95 Maksymalna moc wentylatora nawiewnego [W/przy obr.] 160/ / / /2950 Maksymalna moc wentylatora wywiewnego [W/przy obr.] 160/ / / /2950 Maksymalna sprawność cieplna [%] Sprawność cieplna dla przepływu maksymalnego [%] Moc odzysku ciepła [kw] 2,9 4,6 4,6 6,8 Maksymalny chwilowy pobór mocy [kw] 2,83 2,84 2,83 2,84 Maksymalny pobór mocy przy przepływie nominalnym bez pracujących nagrzewnic powietrza [kw] 0,33 0,34 0,33 0,34 Napięcie zasilania Zabezpieczenie nadprądowe 230 V AC, 50 Hz S191 16C Grubość izolacji [mm] 48 Masa własna [kg] Króćce przyłączeniowe [mm] Φ200 Sterowanie automatyczne zintegrowane Filtr powietrza* P19-301/50 klasa G4/EU5 300/230/50 Pozycja pracy Klasa szczelności obudowy * Filtry powinny być wymieniane nie rzadziej niż co pół roku. Ostrzeżenia! Symbol wykrzyknika oznacza, że należy zwrócić szczególną uwagę na czynności opisane w tekście obok którego się pojawia. pionowa Wszelkie czynności konserwacyjne jak np. wymiana filtrów, czyszczenie, itp. powinny być wykonywane przy odłączonym kablu zasilającym. Przed otwarciem obudowy bezwzględnie odłączyć kabel zasilający od gniazda sieciowego i odczekać 2 minuty. Nie dotykać grzałek! Grzałki mogą być gorące nawet przez dłuższy czas po wyłączeniu zasilania. Dotknięcie grozi oparzeniem. Bezpiecznik termiczny podłączony jest do napięcia sieci 230 V. Kasowanie bezpieczników termicznych powinno odbywać się przy odłączonym wtyku zasilania sieciowego! IPX0 Wszelkie prawa zastrzeżone 2018 Santech Sp. z o.o

4 Funkcje kontrolera Dostępne z poziomu panelu operatora: 1. Ustawianie prędkości silnika z wyświetlaniem aktualnego biegu (dostępne 3 biegi). 2. Włączenie / wyłączenie silników i grzałek. 3. Tygodniowy harmonogram pracy. Dostępne z poziomu centrali wentylacyjnej: 1. Kasowanie wyłącznika termicznego w razie przegrzania. Funkcje autonomiczne sterownika zamontowanego w centrali: 1. Termostat przeciwzamrożeniowy. 2. Zabezpieczenie przed przegrzaniem w komorach grzałek. 3. Zabezpieczenie przed grzaniem w przypadku wyłączenia silników. 4. Zabezpieczenie przed nawiewem w przypadku wyłączenia drugiego poziomu zabezpieczenia termicznego (nie nawiewa powietrza o zbyt niskiej temperaturze). Użytkowanie Opis działania centrali wentylacyjnej Centrala wentylacyjna przeznaczona jest do montażu głównie w domach jednorodzinnych. Niewielka kompaktowa budowa oraz intuicyjny panel sterowania czynią z niej urządzenie przyjazne w użytkowaniu. Centrala wentylacyjna działa w oparciu o wymiennik przeciwprądowy z obiegiem powietrza wymuszonym pracą dwóch silników EC. Panel operatora z wyświetlaczem LCD zapewnia sterowanie prędkością pracy silników, a tym samym wymianą powietrza. Umożliwia on nastawę jednego z trzech biegów (zmiana biegu wymaga zatwierdzenia) lub całkowite wyłączenie silników. Panel pokazuje również bieżącą temperaturę w miejscu jego instalacji oraz umożliwia programowanie harmonogramów prędkości pracy centrali. 4 Dokumentacja techniczna aerorec wraz z instrukcją obsługi 2018

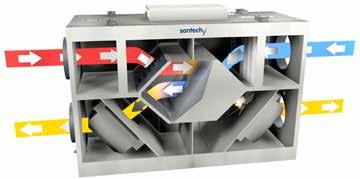

5 Wymiennik zastosowany w centrali pozwala na odzyskanie energii cieplnej z powietrza wywiewanego z pomieszczenia i przekazanie jej do powietrza nawiewanego z zewnątrz. Sterownik znajdujący się wewnątrz centrali zawiera termostat do kontroli temperatury powietrza zasysanego z zewnątrz. Jest on nastawiony fabrycznie i ma na celu zapobieganie sytuacji, w której powietrze o ujemnej temperaturze nawiewane z zewnątrz, mogłoby zamrozić w wymienniku wilgoć wywiewaną z pomieszczenia. Nie należy zmieniać nastawy termostatu wewnętrznego. W sytuacji panowania na zewnątrz ekstremalnie dużych mrozów, aby obniżyć zużycie energii elektrycznej wykorzystywanej na rozmrażanie wymiennika ciepła, zaleca się zmniejszenia zadanego przepływu powietrza. Centrala wentylacyjna wyposażona jest w By-pass wymiennika ciepła, który pozwala na nawiewanie świeżego powietrza z pominięciem procesu wymiany ciepła. Jego zastosowanie jest szczególnie zasadne w okresie letnim, przy wykorzystaniu gruntowego wymiennika ciepła, zwanego potocznie GWC. Ochłodzone w GWC powietrze nawiewane jest do domu bezpośrednio nie będąc ogrzewanym przez strumień ciepłego powietrza wydmuchiwanego z domu. Aby przestawić by-pass w pozycję otwartą należy otworzyć klapę boczną centrali i odpowiednio przestawić położenie przełącznika by-passu. (Lokalizacja przełącznika widoczna jest na rysunku na str.6.) pozycja otwarta pozycja zamknięta Panel złącz centrali Gniazdo EXT Gniazdo panelu LCD Szkic panelu złącz centrali. Centrala wyposażona jest w układy zabezpieczające: 1. Przed zamrożeniem wymiennika (służy do tego termostat wewnętrzny). 2. Przed zamrożeniem wymiennika w przypadku awaryjnego wyłączenia grzałki wejściowej (wyłączana jest wtedy praca silnika nawiewowego). 3. Przed przegrzaniem powietrza przez grzałki w przypadku awarii termostatu (dwustopniowy). 4. Przed pracą grzałek przy wyłączonym przepływie powietrza. Centrala powinna być dodatkowo zabezpieczona bezpiecznikiem nadprądowym typu 16C w instalacji elektrycznej. Wszelkie prawa zastrzeżone 2018 Santech Sp. z o.o

6 Filtry powietrza Centrala wyposażona jest w filtry powietrza nawiewanego do pomieszczenia oraz wywiewanego na zewnątrz. Zastosowano filtry typu P19-301/50 klasa G4/EU5. Filtry powietrza zabezpieczają wymiennik centrali przed zanieczyszczeniem i przez to zmniejszeniem sprawności energetycznej centrali. Filtr powietrza nawiewanego dodatkowo podnosi walory higieniczne dostarczanego do pomieszczeń powietrza, a tym samym zwiększa komfort przebywania w pomieszczeniach przez domowników. Filtry powinny być wymieniane nie rzadziej niż co pół roku, na filtry o takich samych parametrach technicznych. Aby wymienić filtr, należy: 1. Odłączyć przewód zasilający centralę od gniazda zasilania. 2. Odczekać minimum 2 minuty. 3. Otworzyć pokrywę boczną centrali poprzez odblokowanie czterech zamków. 4. Filtry umieszczone są w prowadnicach, należy je wysunąć. Przed włożeniem nowego filtra zaleca się oczyścić prowadnice z ewentualnych zabrudzeń. Uwaga! Nie dotykać grzałek! Grzałki mogą być gorące nawet przez dłuższy czas po wyłączeniu zasilania. Dotknięcie grozi oparzeniem. Filtr powietrza wywiewanego z budynku Panel złącz By-pass + przełącznik Filtr powietrza nawiewanego z zewnątrz Nagrzewnica wstępna odmrażania Wymiennik ciepła 6 Dokumentacja techniczna aerorec wraz z instrukcją obsługi 2018

7 Opis funkcji panelu użytkownika Centrala wyposażona jest w panel kontrolny, za pomocą którego użytkownik może zmieniać nastawę prędkości pracy wentylatorów centrali, ustalać harmonogram pracy oraz odczytywać temperaturę w pomieszczeniu instalacji panelu. Panel informuje również o aktualnej prędkości pracy wentylatorów oraz o ewentualnych alarmach. Wygląd ogólny panelu użytkownika Widok dostępnych ikon na wyświetlaczu LCD Włączanie/wyłączanie Aby włączyć lub wyłączyć sterowanie, należy nacisnąć przycisk P. Gdy sterownik jest wyłączony, na wyświetlaczu wskazywana jest jedynie aktualna temperatura w pomieszczeniu, gdzie zamontowany jest panel. W standardowej konfiguracji panelu LCD dostarczanej przez producenta (CFG=1) żadne wyjście sterujące biegami centrali nie jest aktywne. Silniki centrali nie pracują i nie nawiewają powietrza do pomieszczenia. Jednocześnie w celach bezpieczeństwa, odcięty jest termostat ogrzewania powietrza nawiewanego. Wyłączenie sterowania nie powoduje odcięcia zasilania elektrycznego od centrali. Ustawianie czasu i dnia tygodnia Aby ustawić aktualną godzinę i dzień tygodnia, należy włączyć sterownik przyciskiem P, następnie nacisnąć i przytrzymać przez około 5 sekund przycisk zatwierdź. Zacznie migać aktualne wskazanie czasu jesteśmy w trybie programowania czasu. Przyciskami góra, dół ustawić żądany czas. Zatwierdzić przyciskiem w celu przejścia do programowania dnia tygodnia. Bieżące wskazanie zacznie migać jesteśmy w trybie programowania. Przyciskami góra, dół wybrać żądany dzień tygodnia: Mon Poniedziałek Tue Wtorek Wed Środa Thu Czwartek Fri Piątek Sat Sobota Sun Niedziela Zatwierdzić wybór przyciskiem. Menu Konfiguracyjne W menu konfiguracyjnym ustawiane są parametry pracy sterownika. Aby wejść do menu konfiguracyjnego, należy: Jeżeli sterownik jest włączony, należy go wyłączyć, naciskając przycisk P. Przy wyłączonym sterowniku, nacisnąć i przytrzymać przez około 3 sekundy przycisk M. Menu konfiguracyjne Wszelkie prawa zastrzeżone 2018 Santech Sp. z o.o Konfiguracja Wyjść (CFG). Obsługa dodatkowego wejścia sterującego (EXT). Prędkość Tymczasowa (B_SPD). Czas Przewietrzania (BTIME). Kalibracja temperatury (CALIB). Czas Bezczynności (PTD). Czas Podświetlania (LIGHT). Intensywność Podświetlenia (LTON). Wyłączenie Podświetlania (LTOFF). Jednostki Temperatury (UNIT). Format Czasu (CLOCK). Przypomnienie o Wymianie Filtra (FILTR). Informacja o Stanach Alarmowych (ALoFF). 7

8 Sterownik znajduje się w trybie konfiguracyjnym. Wyświetlany jest napis Menu, numer nastawy (od 01 do 14), skrót kodowy nastawy (np. CFG ) oraz wartość i jednostka nastawy. Aby przejść do kolejnej nastawy należy nacisnąć przycisk M. Po osiągnięciu ostatniej (11) nastawy, ponowne naciśnięcie przycisku M powoduje powrót do pierwszej nastawy. Aby zmienić wartość wskazywanej nastawy, należy nacisnąć przycisk DÓŁ lub GÓRA. Sterownik wychodzi z menu konfiguracyjnego po upłynięciu ustawionego czasu bezczynności lub po naciśnięciu któregoś z przycisków: P lub OK. Naciśnięcie przycisku OK lub upłynięcie czasu bezczynności powoduje zapisanie zmian i wyjście z menu konfiguracyjnego. Naciśnięcie przycisku P powoduje anulowanie zmian i wyjście z menu konfiguracyjnego. Konfiguracja Wyjść (CFG) Parametr konfigurujący wyjścia CFG w menu konfiguracyjnym z reguły jest ustawiony na 4 (w niektórych wykonaniach central na 1). Parametr ten zależny jest od wykonania danego modelu centrali i nie należy go zmieniać. CFG Wyłączony Bieg 1 Bieg 2 Bieg 3 1 n.d. LO MED HI 2 n.d. X MED HI 3 LO X MED HI 4 X LO MED HI n.d. wyłączenie wentylatora niedostępne X wszystkie wyjścia (LO, MED, HI) wyłączone Jeśli ustawiono wartość 4, to w trybie programowania harmonogramu pracy będzie dostępna pozycja OFF dla wybranego odcinka czasowego. Oznacza to, że będzie można całkowicie wyłączyć nawiew dla tego odcinka czasowego. Aby wybrać odpowiedni standard sygnałów wyjściowych, należy: Naciskać przycisk M aż do pojawienia się na wyświetlaczu nastawy numer 01, oznaczonej jako CFG Wybrać wartość z zakresu od 1 do 4 8 Dokumentacja techniczna aerorec wraz z instrukcją obsługi 2018

9 Obsługa dodatkowego wejścia sterującego (EXT). Konfiguracja Wyjść. Aby wybrać odpowiedni standard sygnałów wyjściowych, należy: Wybrać jednen z trzech trybów obsługi dodatkowego wejścia cyfrowego EXT. Tryb 1 i 2 umożliwia wykorzystanie przycisku mono-stabilnego, zaś tryb 3 wyłącznika bistabilnego. 1. Przewietrzanie. Po krótkim naciśnięciu dodatkowego przycisku, podłączonego do wejścia EXT, następuje tymczasowa zmiana prędkości wentylatora (chwilowe przewietrzanie). Użytkownik ustala bieg, który ma być wówczas załączony, oraz czas załączenia tego biegu. Przykładowo, jeżeli przycisk zostanie umieszczony w kuchni, to użytkownik ma możliwość chwilowego ustawienia wentylatora na najwyższy bieg za pomocą jednego naciśnięcia przycisku, na przykład gdy coś zacznie się przypalać. Po upłynięciu czasu przewietrzania sterownik ponownie załącza bieg, na którym centrala była przed naciśnięciem przycisku. Aby wyjść z trybu przewietrzania przed upływem ustawionego czasu przewietrzania, należy nacisnąć dodatkowy przycisk na około 3 sekundy. Praca w trybie przewietrzania sygnalizowana jest ikonką. 2. Zwiększanie prędkości. Każdorazowe krótkie naciśnięcie przycisku powoduje kolejne zwiększenie prędkości wentylatora. Jeżeli centrala pracuje na najwyższym biegu, to naciśnięcie przycisku powoduje załączenie pierwszego biegu (dla rekuperatorów bez możliwości wyłączenia wentylatora) lub wyłączenie wentylatora (dla rekuperatorów z możliwością wyłączenia wentylatora). Sekwencja powtarza się w koło. Jeżeli sterownik pracuje w trybie ręcznym (MANUAL), to naciśnięcie dodatkowego przycisku powoduje trwałą zmianę prędkości. Jeżeli sterownik pracuje w trybie automatycznym (AUTO), to naciśnięcie dodatkowego przycisku powoduje przejście do trybu półautomatycznego (OVERRIDE), czyli zmianę prędkości do końca bieżącego odcinka czasowego. Aby powrócić do trybu automatycznego, należy nacisnąć dodatkowy przycisk na około 3 sekundy. 3. Wymuszenie prędkości. Tryb ten umożliwia podłączenie wyłącznika bistabilnego do wejścia cyfrowego EXT. Wyłącznik można umieścić np. w pobliżu okapu kuchennego. Po załączeniu (zwarciu) tego wyłącznika uruchamiany zostaje zaprogramowany bieg centrali i trwa on tak długo, jak długo wyłącznik jest załączony. Po wyłączeniu (rozwarciu) wyłącznika sterownik powraca do biegu, na którym centrala była przed załączeniem wyłącznika. Praca w trybie wymuszania prędkości sygnalizowana jest ikonką. Aby wybrać funkcję wejścia cyfrowego, należy: Naciskać przycisk M aż do pojawienia się na wyświetlaczu nastawy numer 02, oznaczonej jako INMOD Wybrać wartość 1, aby ustawić funkcję przewietrzania. Wybrać wartość 2, aby ustawić funkcję zwiększania prędkości. Wybrać wartość 3, aby ustawić funkcję wymuszania prędkości Wszelkie prawa zastrzeżone 2018 Santech Sp. z o.o

10 Prędkość Tymczasowa (B_SPD). Gdy dodatkowemu wejściu cyfrowemu EXT została przypisana funkcja przewietrzania (parametr INMOD = 1) lub funkcja wymuszania prędkości (parametr INMOD = 3), użytkownik powinien zdefiniować, jaka prędkość wentylatora będzie uruchamiana po naciśnięciu dodatkowego przycisku w trybie przewietrzania lub po zwarciu wyłącznika w trybie wymuszania prędkości. Aby ustawić prędkość tymczasową, należy: Naciskać przycisk M aż do pojawienia się na wyświetlaczu nastawy numer 03, oznaczonej jako B_SPD Wybrać bieg, który będzie uruchamiany po naciśnięciu zewnętrznego przycisku. Parametr B_SPD widoczny jest w menu konfiguracyjnym tylko wtedy, gdy funkcją wejścia cyfrowego jest przewietrzanie lub wymuszenie prędkości (INMOD = 1 lub 3). Czas Przewietrzania (BTIME). Gdy dodatkowemu wejściu cyfrowemu EXT została przypisana funkcja przewietrzania (parametr INMOD = 1), użytkownik powinien zdefiniować, przez jaki czas od naciśnięcia dodatkowego przycisku ma trwać przewietrzanie. Aby ustawić czas przewietrzania, należy: Naciskać przycisk M aż do pojawienia się na wyświetlaczu nastawy numer 04, oznaczonej jako BTIME Wybrać czas przewietrzania w minutach (z zakresu od 1 do 30) Parametr BTIME widoczny jest tylko wtedy, gdy funkcją wejścia cyfrowego jest przewietrzanie (INMOD = 1). Kalibracja temperatury (CALIB). Jeżeli temperatura wskazywana przez sterownik odbiega od rzeczywistej, należy skalibrować czujnik temperatury. W tym celu należy: Naciskać przycisk M aż do pojawienia się na wyświetlaczu nastawy numer 05, oznaczonej jako CALIB Ustawić wartość, o jaką należy zmienić bieżące wskazanie temperatury, aby uzyskać wskazanie poprawne Przykładowo, jeżeli wskazywana jest wartość 20 C, a rzeczywista temperatura wynosi 18 C, to należy ustawić wartość -2 C 10 Dokumentacja techniczna aerorec wraz z instrukcją obsługi 2018

11 Czas Bezczynności (PTD). Czas bezczynności jest to czas, po jakim sterownik wychodzi z trybu nastaw parametrów do domyślnego trybu pracy, liczony od ostatniego naciśnięcia któregoś z przycisków. Większa wartość daje użytkownikowi więcej czasu na wprowadzenie nastaw. Aby ustawić czas bezczynności, należy: Naciskać przycisk M aż do pojawienia się na wyświetlaczu nastawy numer 06, oznaczonej jako PTD Ustawić żądaną wartość. Może ona być wybrana z zakresu 5 30 s, z krokiem 5 s. Wyjść z menu konfiguracyjnego lub przejść do innej nastawy Czas Podświetlania (LIGHT). Jest to czas, po jakim następuje wygaszenie podświetlania wyświetlacza LCD, liczony od momentu ostatniego naciśnięcia któregoś z przycisków. Aby ustawić czas podświetlania, należy: Naciskać przycisk M aż do pojawienia się na wyświetlaczu nastawy numer 07, oznaczonej jako LIGHT Ustawić żądaną wartość. Może ona być wybrana z zakresu s, z krokiem 10 s. Może być również wybrana wartość OFF podświetlenie zawsze wyłączone, lub On podświetlenie zawsze włączone Intensywność Podświetlenia (LTON). Możliwe jest ustawienie procentowe poziomu jasności podświetlenia dla trybu pracy On sterownika. Aby ustawić poziom podświetlenia dla trybu On, należy: Naciskać przycisk M aż do pojawienia się na wyświetlaczu nastawy numer 08, oznaczonej jako LTON Ustawić intensywność podświetlania (w procentach) Wszelkie prawa zastrzeżone 2018 Santech Sp. z o.o

12 Wyłączenie Podświetlania (LTOFF). Sterownik jest zaprogramowany, aby automatycznie wyłączyć podświetlanie ekranu po upłynięciu czasu podświetlania. Domyślnie podświetlanie jest wówczas wyłączone całkowicie. Można jednak tak ustawić sterownik, aby nie wyłączał podświetlania całkowicie, a jedynie zmniejszał jego intensywność. W tym celu należy: Naciskać przycisk M aż do pojawienia się na wyświetlaczu nastawy numer 09, oznaczonej jako LTOFF Ustawić intensywność podświetlania (w procentach), która będzie utrzymywana po upłynięciu czasu podświetlania (zamiast jego całkowitego wyłączenia) Jednostki Temperatury (UNIT). Użytkownik ma możliwość wyboru, czy temperatura ma być wskazywana w stopniach Celsjusza ( C) czy Fahrenheita ( F). Aby zmienić jednostkę temperatury, należy: Naciskać przycisk M aż do pojawienia się na wyświetlaczu nastawy numer 10, oznaczonej jako UNIT Wybrać jednostkę temperatury Format Czasu (CLOCK). Użytkownik ma możliwość wyboru, czy czas ma być wyświetlany w formacie 12 czy 24 godzinnym. Aby zmienić format wyświetlania czasu, należy: Naciskać przycisk M aż do pojawienia się na wyświetlaczu nastawy numer 11, oznaczonej jako CLOCK Wybrać format 12 lub 24 godzinny Przypomnienie o Wymianie Filtra (FILTR). Sterownik może przypominać o wymianie filtra jeśli włączona jest opcja FILTR w menu konfiguracyjnym. Aby włączyć przyypomnienie o wymianie filtra należy: Naciskać przycisk M aż do pojawienia się na wyświetlaczu nastawy numer 12, oznaczonej jako FILTR Ustawić OFF lub liczbę dni, po której sterownik zasygnalizuje napisem FILTR konieczność wymiany filtru Uwaga! Sygnalizacja jest jednorazowa, po wymianie filtra należy ponownie ustawić tę pozycję. 12 Dokumentacja techniczna aerorec wraz z instrukcją obsługi 2018

13 Informacja o Stanach Alarmowych (ALoFF). Możliwe jest włączenie/wyłączenie informacji o stanach alarmowych. Aby to zrobić należy: Naciskać przycisk M aż do pojawienia się na wyświetlaczu nastawy numer 13, oznaczonej jako ALoFF Ustawić YES by zgłaszanie alarmów było zawsze aktywne Ustawić NO by zgłaszanie alarmów było wyłączone gdy sterownik jest wyłączony Blokada Klawiatury Aby zabezpieczyć sterownik przed niepożądaną zmianą ustawień np. przez dzieci, można zablokować klawiaturę. W tym celu należy nacisnąć jednocześnie i przytrzymać przez 3 sekundy przyciski góra, dół. Gdy klawiatura jest zablokowana, pojawia się symbol kłódki na wyświetlaczu LCD. Aby zdjąć blokadę, należy ponownie nacisnąć oba przyciski góra, dół na ok. 3 sekundy. Ustawienia Fabryczne Aby zresetować sterownik i powrócić do ustawień fabrycznych, należy: Wyłączyć sterownik. Nacisnąć i przytrzymać przez około 3 sekundy oba przyciski: M i OK jednocześnie. Na wyświetlaczu pojawi się na około 5 sekund napis RESET. Tryby pracy sterownika: Sterownik posiada trzy tryby pracy: ręczny, automatyczny (wg harmonogramu) i półautomatyczny. Tryb Ręczny Aby przejść do trybu pracy ręcznej, należy naciskać przycisk M (manual) do momentu pojawienia się symbolu dłoni na wyświetlaczu LCD. W trybie ręcznym sterownik utrzymuje stale zadaną prędkość wentylacji wybraną przez użytkownika przyciskami góra, dół i zatwierdzoną przyciskiem. Bieżąca prędkość jest przedstawiana na wyświetlaczu za pomocą wskaźnika słupkowego oraz napisów: LO niska około 30% prędkości, MED średnia około 60% prędkości, HI maksymalna 100% prędkości. Aby opuścić tryb ręczny, należy nacisnąć przycisk M, symbol dłoni zniknie z wyświetlacza, a pojawi się na nim symbol odcinka czasowego. Wszelkie prawa zastrzeżone 2018 Santech Sp. z o.o

14 Tryb automatyczny W trybie automatycznym, na wyświetlaczu LCD widoczny jest symbol aktualnego odcinka czasowego (ikonka domku z numerkiem). W trybie tym sterownik pracuje wg ustalonego harmonogramu pracy, włączając odpowiednią prędkość pracy wentylatorów zgodnie z zaprogramowanymi nastawami użytkownika. Jeśli sterownik jest w trybie ręcznym (widoczny symbol dłoni), należy nacisnąć przycisk M, aby przejść do trybu automatycznego. Do dyspozycji są cztery odcinki czasowe, dla których możemy zaprogramować godzinę uruchomienia i żądaną prędkość pracy wentylatorów (np. większe wietrzenie w dzień a mniejsze w nocy) Symbol pierwszego odcinka czasowego poranek. Symbol drugiego odcinka czasowego wyjście z domu. Symbol trzeciego odcinka czasowego powrót do domu. Symbol czwartego odcinka czasowego sen. Programowanie harmonogramu w trybie automatycznym Włączyć sterownik. Upewnić się, że sterownik jest ustawiony w tryb pracy automatycznej (widoczne są symbole odcinków czasowych). Nacisnąć i przytrzymać przez około 5 sekund przycisk P (programowanie). Na wyświetlaczu pojawi się napis PROG i zacznie migać bieżący dzień tygodnia. Przyciskami góra, dół wybrać dzień tygodnia, którego ma dotyczyć nastawa. Aby zaznaczyć wszystkie dni tygodnia, należy: Nacisnąć i przytrzymać przez około 5 sekund przycisk DÓŁ. Potwierdzić wybór przyciskiem P. Na wyświetlaczu zacznie migać godzina, o której ma się rozpocząć dany odcinek pracy. Ustawić odpowiednią godzinę przyciskami góra, dół, a następnie potwierdzić wybór przyciskiem P. Na wyświetlaczu zacznie migać symbol prędkości nastawianej dla danego odcinka. Należy wybrać odpowiednią prędkość: LO pierwszy bieg, niska prędkość, MED drugi bieg, średnia prędkość, HI trzeci bieg, wysoka prędkość. Zatwierdzić wybór przyciskiem P. Należy powtórzyć powyższe kroki dla wszystkich odcinków czasowych oraz wszystkich dni. 14 Dokumentacja techniczna aerorec wraz z instrukcją obsługi 2018

15 Rada najpierw zaprogramuj odcinki czasowe dla wszystkich dni tygodnia, następnie wybierz te dni, dla których nastawy mają być inne, np. weekend. Przyspieszy to programowanie. Tryb półautomatyczny W trybie pracy automatycznej możliwa jest ręczna modyfikacja prędkości dla aktualnego odcinka czasowego. Nie wymaga to zmiany trybu pracy na ręczny, a przyjęta nastawa prędkości będzie obowiązywała do zakończenia bieżącego odcinka. W kolejnym odcinku czasowym, centrala będzie pracowała wg prędkości zgodnej z zaprogramowanym harmonogramem. Korekcja bieżącego ustawienia prędkości nie jest zaprogramowywana na stałe, tak więc następnego dnia centrala będzie pracowała wg prędkości zgodnej z harmonogramem. Aby zmodyfikować nastawę bieżącego odcinka, należy użyć przycisków góra, dół gdy sterownik jest w trybie automatycznym, następnie zatwierdzić wybór przyciskiem. Na wyświetlaczu pojawi się napis override. Ponowne naciśnięcie przycisku powoduje powrót do trybu pracy wg harmonogramu. Alarmy Sterownik posiada wejście alarmowe informujące o konieczności interwencji użytkownika w centrali wentylacyjnej. Gdy centrala wentylacyjna podaje sygnał alarmowy, na wyświetlaczu sterownika pojawia się napis FAN FAIL lub FILTR, a silniki zostają wyłączone. Przyczyną pojawienia się takiego alarmu może być wyłączenie się bezpiecznika termicznego umieszczonego w centrali wentylacyjnej. Lokalizacja bezpiecznika termicznego. Wszelkie prawa zastrzeżone 2018 Santech Sp. z o.o

16 Jak działają zabezpieczenia umieszczone w centrali aerorec? Termostat przeciwzamrożeniowy włącza grzałkę w komorze wlotowej w przypadku spadku temperatury w centrali wentylacyjnej poniżej granicy ustalonej fabrycznie. Dogrzanie powietrza wlotowego gwarantuje, że nie ulegnie zamrożeniu wilgoć znajdująca się w powietrzu wywiewanym, osadzająca się w wymienniku. Centrala posiada dwa stopnie zabezpieczające w postaci bezpieczników termicznych automatycznego i ręcznego. Bezpiecznik automatyczny ulega rozłączeniu w przypadku przekroczenia temperatury 65 C (obudowa komory grzałki). Bezpiecznik ten jest samoresetujący po spadku temperatury do 55 C ponownie włączy obwód grzałki. Szeregowo zamontowany jest bezpiecznik z resetem ręcznym na temperaturę 90 C. Po osiągnięciu takiej temperatury obwody grzałek i silnika wejściowego są rozłączane w sposób trwały wymagający ręcznego resetu po ostudzeniu. W przypadku zadziałania takiego bezpiecznika sterownik wyłącza silnik, zabezpieczając przed ewentualnym nawiewem powietrza o ujemnej temperaturze oraz informuje użytkownika na wyświetlaczu LCD (napis FAN FAIL lub FILTER) o konieczności interwencji serwisowej. Przycisk kasowania bezpiecznika ręcznego znajduje się w oznaczonym miejscu obudowy centrali wentylacyjnej. Skasowanie wyłącznika (wciśnięcie) przycisku jest możliwe dopiero po ochłodzeniu temperatury bezpiecznika poniżej 70 C. W celu skasowania bezpiecznika termicznego należy wezwać przeszkolonego serwisanta. Procedura kasowania bezpiecznika termicznego: 1. Odłączyć centralę od zasilania elektrycznego. 2. Odkręcić wkręty mocujące zaślepkę bezpiecznika termicznego w górnej części centrali. 3. Wkrętów i zaślepki nie należy zostawiać na powierzchni centrali gdyż mogłyby dostać się do wnętrza. 4. Wcisnąć przycisk kasowania stanu bezpiecznika cienkim, nieprzewodzącym prądu narzędziem. 5. Przykręcić zaślepkę wkrętami. 6. Włączyć centralę i sprawdzić czy stan alarmowy przestał być wyświetlany na ekranie. UWAGA! Bezpiecznik termiczny podłączony jest do napięcia sieci 230 V. Kasowanie bezpieczników termicznych powinno odbywać się przy odłączonym wtyku zasilania sieciowego! W standardowej konfiguracji panelu LCD (CFG=1) dostarczonej przez producenta, w przypadku gdy użytkownik wyłączy pracę silników przyciskiem P, sterownik odetnie termostat, aby nie dopuścić do ewentualnego nagrzewania powietrza stojącego w komorach centrali. 16 Dokumentacja techniczna aerorec wraz z instrukcją obsługi 2018

17 Widok komory bezpiecznika termicznego po otwarciu pokrywki: Przycisk kasowania bezpiecznika termicznego Przewód zasilający 230 V AC Bezpiecznik termiczny Konektor bezpiecznika termicznego Schemat połączeń wewnętrznych centrali wentylacyjnej aerorec. Santech Sp. z o.o. Zastrzega sobie prawo wprowadzania zmian bez uprzedzenia. Kontroler płytka wejść/wyjść wbudowana w centralę, panel operatora dołączany na przewodzie. M1, M2 silniki komutowane elektronicznie (EC) G1 grzałka zamontowana na wylocie na pomieszczenie (max 2 kw) funkcja dogrzewania T1 czujnik temperatury na wlocie Out1 wyjście dwustanowe do włączania/wyłączania grzałki AnalogOut wyjście analogowe do sterowania silnikami IN1 wejście analogowe do przyłączenia czujnika temperatury Fr1 bezpiecznik termiczny z ręcznym resetem 95 C F3 bezpiecznik termiczny automatyczny z histerezą 70/55 C Wszelkie prawa zastrzeżone 2018 Santech Sp. z o.o

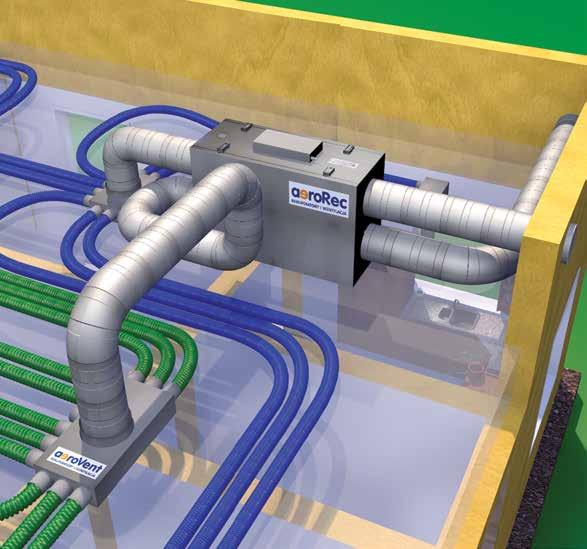

18 Montaż Montaż centrali wentylacyjnej aerorec, powinien być przeprowadzony przez osoby przeszkolone. Centralę należy zamontować w pozycji pionowej, tak by jej ustawienie względem podłoża, zapewniało spadek około 2 3 O w stronę króćca odprowadzającego skropliny. (Rys. 1) Wymagane położenie można uzyskać poprzez odpowiednią regulację nóżek będących na wyposażeniu centrali. Rys Uwaga! Dla podkreślenia informacji, rysunki przedstawiające ustawienie centrali wentylacyjnej, pokazują pochylenie większe niż wymagane 1 2 Rys Nóżki należy wkręcić zgodnie z poniższym rysunkiem zwracając szczególną uwagę na zachowanie odpowiedniej kolejności ustawienia podkładek i nakrętek.(rys. 2) Niezachowanie kolejności montażu grozi uszkodzeniem centrali. uszkodzeniem i utratą praw gwarancyjnych! 18 Dokumentacja techniczna aerorec wraz z instrukcją obsługi 2018

19 Króćce przyłączeniowe przewodów wentylacyjnych o średnicy Ø160 mm należy podłączyć do instalacji wentylacyjnej zgodnie z oznaczeniami w niniejszej instrukcji oraz na obudowie centrali. Króciec rurki odprowadzającej skropliny powinien być podłączony do kanalizacji. Zaleca się wykonanie syfonu na przewodzie wykraplającym. Jeśli centrala jest zamontowana w strefie nieocieplonej, np. na poddaszu, zaleca się wykonanie syfonu w ciepłej części domu. Panel LCD użytkownika powinien być połączony z centralą za pomocą dostarczonego przewodu. Maksymalna długość przewodu wynosi 12 m. Podłączenie elektryczne centrali powinno być wykonane za pomocą dostarczonego przewodu do gniazda sieci elektrycznej ~230 V wyposażonego w bolec uziemiający. Centrala nie powinna być montowana w pomieszczeniach o podwyższonej wilgotności takich jak pralnie. Zaleca się, by centrala miała osobne zabezpieczenie w postaci bezpiecznika nadprądowego typu S191 16C. Do wejścia dodatkowego EXT można podłączyć przycisk/przełącznik za pomocą przewodu dwużyłowego. W przypadku konfiguracji wejścia EXT na 1-przewietrzanie lub 2-zwiększanie prędkości, powinien to być przycisk monostabilny typu dzwonkowego. W przypadku konfiguracji wejścia EXT na 3-wymuszenie prędkości, powinien to być przełącznik bistabilny. Długość przewodu nie powinna przekraczać kilkunastu metrów. Nie podłączać centrali do instalacji bez uziemienia! Ilustracja działania rekuperatora aerorec Wyciąganie powietrza z pomieszczeń Wprowadzanie powietrza do pomieszczeń Świeże powietrze z zewnątrz Do wyrzutni Wykraplacz Wymiennik w przekroju w odpowiedni sposób przegrody wypełniają całe jego wnętrze Wszelkie prawa zastrzeżone 2018 Santech Sp. z o.o

20 Konserwacja i utylizacja Centrala nie wymaga szczególnej konserwacji w trakcie użytkowania. Czyszczenie powierzchni zewnętrznych z kurzu można wykonywać za pomocą miękkiej szmatki. Powinno to być czyszczenie na sucho. Czyszczenie wykonywać przy odłączonym kablu zasilającym! Filtry wymieniać nie rzadziej niż co pół roku lub częściej w przypadku odczuwalnego efektu zmniejszenia siły nawiewu. Przeczytaj też rozdział Filtry powietrza. Wymiana baterii w panelu LCD raz na 5 lat. Zastosowany typ baterii to CR1220. Uwaga! Po wymianie baterii panelu może być konieczna ponowna konfiguracja ustawień. Z tego powodu zalecane jest wcześniejsze ich przejrzenie i zanotowanie. Zużytej baterii nie wolno wyrzucać do kosza! Należy oddać ją do punktu zbiórki odpadów niebezpiecznych. Jak każde urządzenie elektryczne, wycofana z użycia centrala wentylacyjna może stanowić zagrożenie dla środowiska naturalnego, nie należy jej wyrzucać razem z innymi odpadami gospodarstwa domowego. Wycofaną z użycia centralę wentylacyjną należy oddać do punktu zbiórki elektrozłomu. Masz Pytania? to dostawca systemów rekuperacji do domów jednorodzinnych, jest producentem rekuperatorów oraz systemu wentylacji, która pozwala na szybkie i bezpieczne rozprowadzenie instalacji nawiewno/wywiewnej. Dane dystrybutora: ul. Tomaszowska Warszawa wer. 04/0035/ Dokumentacja techniczna aerorec wraz z instrukcją obsługi
