DLA PROJEKTU HALI SKŁADOWANIA KOMPOSTU NA TERENIE ZAKŁADU UTYLIZACYJNEGO PRZY UL. JABŁONIOWEJ 55 W GDAŃSKU

Transkrypt

1 Nr arch.: 5276 /16 Egz. nr 1 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO WRAZ Z OPINIĄ GEOTEHNIZNĄ DLA PROJEKTU HALI SKŁADOWANIA KOMPOSTU NA TERENIE ZAKŁADU UTYLIZAYJNEGO PRZY UL. JABŁONIOWEJ 55 W GDAŃSKU Opracowała: inż. Justyna Makowiecka Prezes Zarządu: mgr Witold Woliński nr upr. UG Zweryfikował: mgr inż. Marcin Bohdziewicz nr upr. V-1528, VII-1330 Gdańsk, wrzesień 2016 r. Przedsiębiorstwo Usługowo Produkcyjne FUNDAMENT Sp. z o.o. ul. zyżewskiego Gdańsk NIP REGON Nr KRS: VII Wydział Gospodarczy Sąd Rejonowy Gdańsk Północ Kapitał zakładowy: 50000PLN tel./fax (058) biuro@fundament.gda.pl

2 Dokumentacja badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie zakładu utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku 2 SPIS TREŚI: 1. Wstęp Zakres przeprowadzonych prac Prace terenowe Prace kameralne Prace laboratoryjne Budowa geologiczna i warunki wodne harakterystyka geotechniczna podłoża Opis konstrukcji nawierzchni placu dojrzewania kompostu Wnioski i zalecenia SPIS ZAŁĄZNIKÓW: 1. Mapa dokumentacyjna w skali 1: Symbole i znaki do przekrojów geotechnicznych 3. Tabela parametrów geotechnicznych 4. Przekroje geotechniczne w skali 1: 500/100 i karty otworów geotechnicznych 5. Karty wyników sondowań sondą DPH 6. Zestawienie wyników badań laboratoryjnych 7. Analiza granulometryczna 8. Oznaczenie granic konsystencji gruntu 9. Analiza 10. Analiza ściśliwości 11. Schemat odtworzenia nawierzchni placu dojrzewania kompostu 12. Świadectwo jakości betonu klasy 16/20 P.U.P. FUNDAMENT Sp. z o.o. ul. zyżewskiego 40, Gdańsk tel./fax.: (58) tel

3 Dokumentacja badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie zakładu utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku 3 1. WSTĘP Na zlecenie Zakładu Utylizacyjnego Sp. z o.o.. z siedzibą przy ul. Jabłoniowej 55, Gdańsk, Przedsiębiorstwo Usługowo - Produkcyjne Fundament Sp. z o.o., ul. zyżewskiego 40, Gdańsk, wykonało dokumentacje badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie Zakładu Utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku. Zamierzeniem Inwestora jest budowa hali o wymiarach ok. 100 x 150 m, która ma być zlokalizowana na istniejącym placu dojrzewania kompostu. Planowana hala ma pełnić funkcję hermetycznej kompostowni. Fot. nr 1. Widok na teren projektowanej inwestycji, (źródło: P.U.P. Fundament Sp. z o.o.) elem badań było ustalanie warunków gruntowo wodnych, których znajomość jest niezbędna przy projektowaniu i wykonawstwie planowanej inwestycji. Zakres badań uzgodniono ze Zleceniodawcą. Niniejszą dokumentację wykonano zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z 2012 r., poz. 463) oraz wg PN-B Dokumentowanie geotechniczne. Zasady ogólne. P.U.P. FUNDAMENT Sp. z o.o. ul. zyżewskiego 40, Gdańsk tel./fax.: (58) tel

4 Dokumentacja badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie zakładu utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku 4 z sierpnia 1998 r. Na podstawie powyższych aktów prawnych projektowany obiekt zalicza się do II kategorii geotechnicznej. W niniejszej dokumentacji zostały wykorzystane informacje zawarte w opracowaniu archiwalnym: [1]. Dokumentacja geologiczno - inżynierska dla projektowanej budowy Zakładu Unieszkodliwiania Odpadów w Gdańsku - Szadółkach przy ul. Jabłoniowej 55 autorstwa mgr inż. Józefa Marchlika (Przedsiębiorstwo Geologiczne POLGEOL S.A.), opracowana w styczniu 2005 r. [2]. Dokumentacja o warunkach gruntowo - wodnych podłoża dla projektu koncepcji rozbudowy Zakładu Utylizacji przy ul. Jabłoniowej w GDAŃSKU - SZADÓŁKAH, zad II autorstwa mgr Zygmunta Koli (Biuro Usług Geologicznych GEOPROFIL Zygmunt i Bożena Kola), opracowana w lipcu 2003 r. 2. ZAKRES PRZEPROWADZONYH PRA 2.1. Prace terenowe W terenie wszystkie miejsca badań zostały wytyczone metodą domiarów prostokątnych w oparciu o plan sytuacyjno wysokościowy w skali 1: 500. Rzędne otworów badawczych ustalono na podstawie niwelacji technicznej. Prace wiertnicze przeprowadzono w dniach 2 22 września 2016 r. pod dozorem geotechnicznym Henryka Babiarza oraz mgr inż. Patryka Kamińskiego. Wykonano: 29 otworów wiertniczych do głębokości 12,0 22,0 m p.p.t., łącznie 433,0 mb, 8 otworów wiertniczych do głębokości 0,7 10,5 m p.p.t., łącznie 25,8 mb, 34 odwierty w nawierzchni placu wiertnicą koronkową, 28 sondowań sondą dynamiczną DPH do głębokości 4,7 15,0 m p.p.t., łącznie 287,0 mb W czasie wierceń pobrano próby gruntu o naturalnej wilgotności. Wszystkie próby zbadano makroskopowo i ustalono poziom ich zalegania oraz ustalono głębokość występowania gruntowej. P.U.P. FUNDAMENT Sp. z o.o. ul. zyżewskiego 40, Gdańsk tel./fax.: (58) tel

5 Dokumentacja badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie zakładu utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku 5 Lokalizację wykonanych otworów przedstawiono na mapie dokumentacyjnej stanowiącej załącznik nr 1. Wykresy wyników sondowań sondą DPH stanowią załączniki nr Sondowania wykonano sondą udarową typu DPH z końcówką stożkową o średnicy stożka 43,7 mm, co pozwoliło określić opór gruntów spoistych oraz stopień zagęszczenia gruntów sypkich w warunkach in situ Prace kameralne W ramach prac kameralnych opracowano: mapę dokumentacyjną w skali 1: 500 na podkładzie planu sytuacyjno - wysokościowego, tabelę wartości parametrów geotechnicznych, przekroje geotechniczne w skali 1: 500/100, karty otworów geotechnicznych karty wyników sondowań sondą DPH, zestawienie badań laboratoryjnych, niniejszą część tekstową opracowania Prace laboratoryjne Reprezentatywne próby gruntu przebadano w laboratorium określając: - dla spoistych gruntów mineralnych wilgotność naturalną liczba badań: 4 gęstość objętościową liczba badań: 4 oznaczenie granic konsystencji gruntu liczba badań: 3 - dla piaszczystych gruntów mineralnych skład granulometryczny, liczba badań: 4 współczynniki filtracji, liczba badań: 4 P.U.P. FUNDAMENT Sp. z o.o. ul. zyżewskiego 40, Gdańsk tel./fax.: (58) tel

6 Dokumentacja badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie zakładu utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku 6 - dla odpadów komunalnych wilgotność naturalną liczba badań: 6 zawartość części organicznych, liczba badań: 6 - dla gruntów organicznych (z prób NNS) wilgotność naturalną liczba badań: 3 gęstość objętościową liczba badań: 3 zawartość części organicznych liczba badań: 3 edometryczne moduły ściśliwości liczba badań: 3 współczynnik konsolidacji liczba badań: 3 OPIS METODYKI BADAŃ LABORATORYJNYH GRUNTU Wilgotność naturalna badanie to polega na określeniu masy usuniętej z wilgotnej próbki w procesie suszenia w określonej temperaturze. Jest to stosunek masy w próbce do masy szkieletu gruntowego. Za masę szkieletu gruntowego uważa się masę gruntu, jaka pozostała po całkowitym wysuszeniu. Gęstość objętościowa metodą pierścienia tnącego, badanie to przeprowadza się na próbach o nienaruszonej strukturze i naturalnej wilgotności. Jest to stosunek masy próbki gruntu (w stanie naturalnym) do jego objętości. Zawartość części organicznych metoda polegająca na określeniu strat masy przy prażeniu w temperaturze Analiza sitowa polega na określeniu składu granulometrycznego gruntu, poprzez rozdzielenie poszczególnych frakcji gruntu w wyniku przesiewania próbki na zestawie znormalizowanych sit. Przed przesianiem próbkę należy wysuszyć w temperaturze 105 ±0,5 do stałej masy. Wartość współczynnika filtracji została obliczona wg wzoru USBS: k = 0,0036d 2,3 20, gdzie: k współczynnik filtracji [m/s] d 20 średnica zastępcza odpowiadająca zawartości 20% ziarn na krzywej uziarnienia [mm]. P.U.P. FUNDAMENT Sp. z o.o. ul. zyżewskiego 40, Gdańsk tel./fax.: (58) tel

7 Dokumentacja badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie zakładu utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku 7 Określenie granic konsystencji granice Atteerberga, pozwalające na określenie takich cech jak: wskaźnik plastyczności, stopień plastyczności, granicę plastyczności gruntu oraz granicę płynności. Badanie ściśliwości w edometrze polega na stopniowym obciążaniu próbki gruntu w warunkach uniemożliwiających jej boczną rozszerzalność. Obciążony grunt odkształca się tylko w kierunku działania siły. Założenie jest zgodne w przybliżeniu z rzeczywistymi warunkami, w jakich znajduje się grunt w podłożu pod dużym fundamentem, gdzie jego boczna rozszerzalność jest również znacznie ograniczona sąsiednimi elementami gruntu. Z otworów nr 8, 10, 12 pobrano próby wód gruntowych, w celu określenia ich agresywności w stosunku do betonu. Wyniki badań laboratoryjnych stanowią załączniki 6, 7, 8, 9, BUDOWA GEOLOGIZNA I WARUNKI WODNE Pod względem geomorfologicznym teren badań stanowi fragment wysoczyzny morenowej w obrębie Pojezierza Kaszubskiego. Rzędne terenu w miejscu wykonanych otworów badawczych wynoszą H = 116,08 117,19 m n.p.m. Na terenie istniejącego placu dojrzewania kompostu powierzchnia utwardzona jest betonem. Poniżej w podłożu gruntowym zlegają nasypy budowlane w postaci piasków drobnych, średnich, żwirów z domieszką kamieni. Głębiej do głębokości 6,1 13,2 m p.p.t. występują nasypy niekontrolowane w postaci piasków gliniastych, glin piaszczystych oraz odpadów komunalnych z domieszkami piasku średniego, próchnicy, żwiru, gruzu ceglanego, gruzu betonowego. W rejonie otworów nr 26, 27, 28 (poza placem dojrzewania kompostu) od powierzchni terenu nawiercono warstwę nasypów niekontrolowanych o miąższości 14,5 16,0 m. Nasypy występują w postaci piasków drobnych próchnicznych oraz odpadów komunalnych z domieszkami piasku gliniastego, piasku średniego, żwirów, gruzu ceglanego. Poniżej nasypów w podłożu gruntowym zalegają: utwory organiczne w postaci namułów, piaski gliniaste, gliny piaszczyste, gliny pylaste, pyły piaszczyste z domieszkami piasków drobnych, średnich i żwirów, P.U.P. FUNDAMENT Sp. z o.o. ul. zyżewskiego 40, Gdańsk tel./fax.: (58) tel

8 Dokumentacja badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie zakładu utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku 8 piaski drobne, średnie przewarstwione piaskami gliniastymi, glinami piaszczystymi, pyłami piaszczystymi, z domieszkami żwirów i kamieni. Wodę gruntową o zwierciadle swobodnym nawiercono w otworach nr 1, 4, 5, 6, 6A, 7, 8, 12, 20, 20A, 27 na głębokości 9,0 16,0 m p.p.t., tj na rzędnych H = 100,17 107,09 m n.p.m. Napięte zwierciadło gruntowej nawiercono w otworach nr 3, 4, 6, 6A, 7, 10 na głębokości 12,5 20,0 m p.p.t., tj. na rzędnych H = 95,56 104,05 m n.p.m. i stabilizuje się ono na głębokości 10,5 11,3 m p.p.t., tj. na rzędnych H = 105,24 106,05 m n.p.m. Ponadto w otworach nr 1 14, 6A, 16, 20, 20A, 21, 26, 27, 28 nawiercono intensywne sączenia gruntowej na głębokości 1,0 17,5 m p.p.t., tj. na rzędnych H = 98,92 115,67 m n.p.m. Głębokości i rzędne wód gruntowych przedstawiono w tabeli poniżej. Tab. nr 1. Nr otworu Swobodne zwierciadło gruntowej Napięte zwierciadło gruntowej nawiercone ustabilizowane Sączenia gruntowej głębokość [m] rzędna [m n.p.m.] głębokość [m] rzędna [m n.p.m.] głębokość [m] rzędna [m n.p.m.] głębokość [m] rzędna [m n.p.m.] 6,2 110, ,2 106, ,5 109, , , ,4 102,26 11,0 105,66 4,8 111,86 3A ,3 105,33 14,4 102,63 11,3 105, , ,0 106, ,5 108, ,5 106,05 6A 10,5 106,05 4,5 112,06 16,5 100,06 11,1 105, ,1 105,46 13,2 103,36 20,0 96,56 11,1 105,46 14,0 102, ,5 105, ,6 111, ,0 115, ,3 107, ,0 112, ,0 113, ,0 113,30 14A ,5 12,5 12,5 1,1 104,05 104,05 103,94 115,35 10,5 10,5 11,2 106,05 106,05 105, ,0 111,55 111,55 111,44 15,5 15,5 13,5 10,0 101,05 101,05 102,91 106,45 10,5 10,5 11,2 106,05 106,05 105, ,2 110,55 110,55 106,24 P.U.P. FUNDAMENT Sp. z o.o. ul. zyżewskiego 40, Gdańsk tel./fax.: (58) tel

9 Dokumentacja badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie zakładu utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku 9 15A ,0 113,35 16A A ,0 100, ,5 114,67 20A 9,0 107, ,5 113,67 5,0 111, ,8 112, A B ,5 110, ,5 100, ,5 110,92 17,5 98, ,7 107,38 Układ zalegania i miąższości poszczególnych utworów wraz z podziałem na warstwy geotechniczne przedstawiono na przekrojach geotechnicznych oraz kartach otworów geotechnicznych stanowiących załączniki nr HARAKTERYSTYKA GEOTEHNIZNA PODŁOŻA W podłożu dokumentowanego terenu, poniżej warstwy betonu występują grunty rodzime różniące się litologią, genezą oraz parametrami geotechnicznymi. W związku z tym podzielono je na odrębne warstwy, zaliczając do każdej z nich grunty o zbliżonych wartościach parametrów geotechnicznych. Wartości wyprowadzone parametrów geotechnicznych wydzielonych warstw ustalono na podstawie badań makroskopowych, badań laboratoryjnych, sondowań sondą DPH i w oparciu o PN-EN : Eurokod 7: Projektowanie geotechniczne - zęść 1: Zasady ogólne i PN-EN : Eurokod 7: Projektowanie geotechniczne - zęść 2: Rozpoznanie i badanie podłoża gruntowego. Wyprowadzone wartości parametrów geotechnicznych wydzielonych warstw podano w tabeli stanowiącej załącznik nr 3. P.U.P. FUNDAMENT Sp. z o.o. ul. zyżewskiego 40, Gdańsk tel./fax.: (58) tel

10 Dokumentacja badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie zakładu utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku Wydzielono następujące warstwy geotechniczne: Warstwa geotechniczna I to namuły w stanie plastycznym. Wyprowadzoną wartość stopnia plastyczności ustalono w wysokości I L (śr) = 0,50. Warstwa geotechniczna IIa to piaski gliniaste, gliny piaszczyste, gliny pylaste, pyły piaszczyste w stanie plastycznym. Wyprowadzoną wartość stopnia plastyczności ustalono w wysokości I L (śr) = 0,40. Warstwa geotechniczna to piaski gliniaste, gliny piaszczyste, gliny pylaste, pyły piaszczyste w stanie twardoplastycznym. Wyprowadzoną wartość stopnia plastyczności ustalono w wysokości I L (śr) = 0,20. Warstwa geotechniczna piaski drobne, średnie w stanie średnio - zagęszczonym i zagęszczonym. Wyprowadzoną wartość stopnia zagęszczenia ustalono w wysokości I D (śr) = 0,50. Warstwa geotechniczna I piaski drobne, średnie w stanie zagęszczonym. Wyprowadzoną wartość stopnia zagęszczenia ustalono w wysokości I D (śr) = 0,70. Warstwa geotechniczna A to nasypy budowlane złożone z piasków drobnych, średnich, żwirów w stanie średnio - zagęszczonym i zagęszczonym. Wyprowadzoną wartość stopnia zagęszczenia ustalono w wysokości I D (śr) = 0,60. Warstwa geotechniczna B to nasypy niekontrolowane złożone z piasków gliniastych, glin piaszczystych występujące w stanie twardoplastycznym. Wyprowadzoną wartość stopnia plastyczności ustalono w wysokości I L (śr) = 0, P.U.P. FUNDAMENT Sp. z o.o. ul. zyżewskiego 40, Gdańsk tel./fax.: (58) tel

11 Dokumentacja badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie zakładu utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku Warstwa geotechniczna to nasypy niekontrolowane w stanie luźnym, średnio - zagęszczonym i zagęszczonym. Wyprowadzoną wartość stopnia zagęszczenia ustalono w wysokości I D (śr) = 0, OPIS KONSTRUKJI NAWIERZHNI PLAU DOJRZEWANIA KOMPOSTU Według otrzymanych informacji nawierzchnia placu powinna składać się z następujących warstw: beton cementowy B37, gr. 20 cm, folia PE, gr. 0,2 mm, chudy beton, gr. 15 cm, kruszywo łamane, gr. 20 cm, geosiatka, kruszywo łamane, gr. 20 cm, geosiatka. Na podstawie wykonanych badań określono konstrukcję nawierzchni w postaci: beton, gr. 0,17 0,22 cm folia PE, gr. 0,2 mm beton, gr. 0,04 0,22 cm piasek drobny i średni z domieszkami żwiru / żwir z domieszkami kamieni geosiatka piasek drobny i średni z domieszkami żwiru / żwir z domieszkami kamieni geosiatka Nawierzchnię na terenie placu dojrzewania kompostu odtworzono w następujący sposób: wypełnienie otworów wiertniczych betonem B20 warstwa folii PE, gr. 0,2 mm klejona na zakład wraz z uszczelnieniem na łączeniach masą bitumiczną rdzeń betonowy (B37) wbudowany, spoina wypełniona cementem P.U.P. FUNDAMENT Sp. z o.o. ul. zyżewskiego 40, Gdańsk tel./fax.: (58) tel

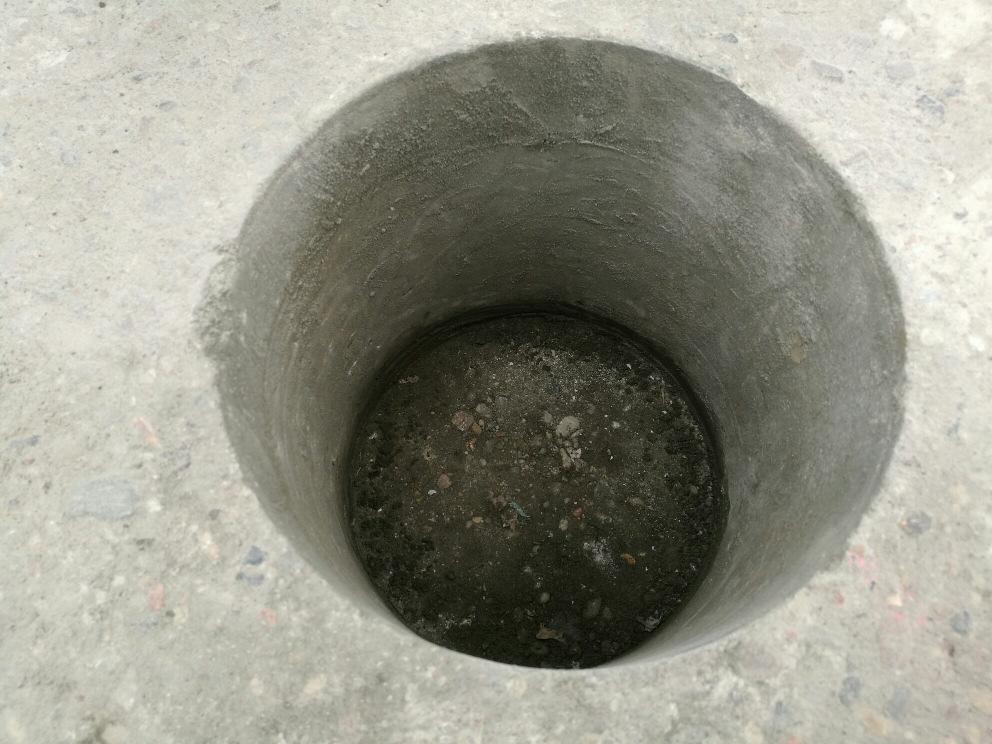

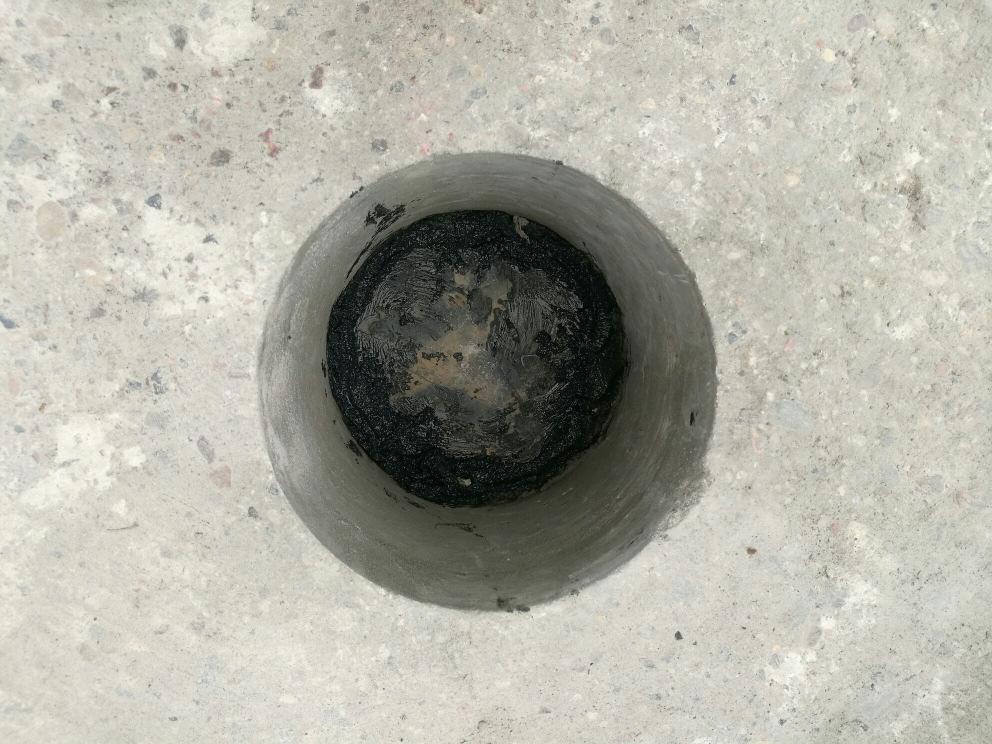

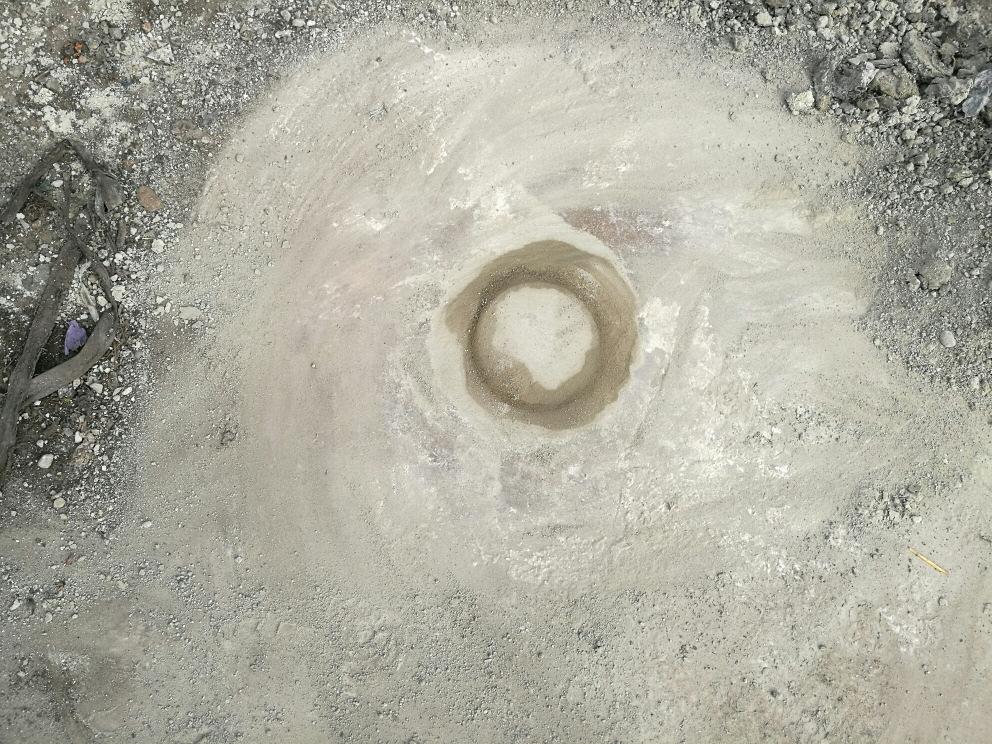

12 Dokumentacja badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie zakładu utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku Fot. 2. Wypełnienie betonem B20 Fot. 4. Wbudowany rdzeń betonowy 12 Fot. 3. Folia PE 0,2 mm wraz z uszczelnieniem Fot. 4. Spoina wypełniona cementem Schemat odtworzenia placu dojrzewania kompostu stanowi załącznik nr WNIOSKI I ZALEENIA 6.1. W wyniku przeprowadzonych badań stwierdza się, że w podłożu występują mało - korzystne warunki gruntowo - wodne do posadowienia bezpośredniego. Grunty warstw geotechnicznych IIa,, i I oraz warstwy nasypów A są nośne, natomiast grunty warstwy geotechnicznej I oraz warstwy nasypów B i są słabonośne Obliczenia statyczne do posadowienia należy wykonać zgodnie z wymaganiami normy PN-EN 1990 Eurokod 0: Podstawy projektowania konstrukcji. oraz zaleceniami podanymi w normie Eurokod 7. PN-EN : Projektowanie P.U.P. FUNDAMENT Sp. z o.o. ul. zyżewskiego 40, Gdańsk tel./fax.: (58) tel

13 Dokumentacja badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie zakładu utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku geotechniczne. zęść 1. Zasady ogóle. Z powodu braku doświadczeń w stosowaniu Eurokodów, w celach porównawczych, obliczenia dla pali zaleca się wykonać także w oparciu o normę PN-83/B W istniejących warunkach gruntowo wodnych proponuje się posadowienie pośrednie na palach opartych na gruntach warstw geotechnicznych IIa,,, I, poniżej nasypów niekontrolowanych i warstw organicznych. Dla celów obliczeniowych palowania podaje się wartości: - jednostkowego granicznego oporu gruntu pod podstawą pala q: warstwa geotechniczna I warstwa geotechniczna IIa warstwa geotechniczna warstwa geotechniczna warstwa geotechniczna I warstwa geotechniczna A warstwa geotechniczna B warstwa geotechniczna B - 0,0 kpa ,0 kpa ,0 kpa ,0 kpa ,0 kpa ,0 kpa ,0 kpa - 0,0 kpa 13 - jednostkowego granicznego oporu gruntu wzdłuż pobocznicy pala t: warstwa geotechniczna I - (-)5,0 kpa (tarcie ujemne) warstwa geotechniczna IIa - 35,0 kpa warstwa geotechniczna - 42,0 kpa warstwa geotechniczna - 47,0 kpa warstwa geotechniczna I - 66,0 kpa warstwa geotechniczna A - 56,0 kpa warstwa geotechniczna B - 41,0 kpa warstwa geotechniczna - (-)5,0 kpa (tarcie ujemne) przy zachowaniu warunków podanych w normie PN-83/B W obrębie nasypów mogą występować przeszkody (np. gruz betonowy) utrudniające wykonanie pali Badania wykonano w siatce ok. 25 x 25 m, po przyjęciu ostatecznej koncepcji zagospodarowania terenu może zaistnieć potrzeba wykonania uzupełniających badań geotechnicznych. P.U.P. FUNDAMENT Sp. z o.o. ul. zyżewskiego 40, Gdańsk tel./fax.: (58) tel

14 Dokumentacja badań podłoża gruntowego wraz z opinią geotechniczną dla projektu hali składowania kompostu na terenie zakładu utylizacyjnego przy ul. Jabłoniowej 55 w Gdańsku 6.5. Roboty ziemne powinny być prowadzone zgodnie z normą PN-B Roboty ziemne. Wymagania ogólne. styczeń 1999 r. oraz PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania styczeń 1998 r Prace ziemne i fundamentowe należy prowadzić tak, aby nie dopuścić do naruszenia naturalnej struktury gruntu, co może prowadzić do obniżenia ich własności mechanicznych, a co za tym idzie do obniżenia nośności podłoża Prowadzone prace budowlane nie mogą naruszyć stateczności obiektów istniejących tzn. budynków, dróg oraz instalacji podziemnych Wodę gruntową o zwierciadle swobodnym nawiercono w otworach nr 1, 4, 5, 6, 6A, 7, 8, 12, 20, 20A, 27 na głębokości 9,0 16,0 m p.p.t., tj na rzędnych H = 100,17 107,09 m n.p.m. Napięte zwierciadło gruntowej nawiercono w otworach nr 3, 4, 6, 6A, 7, 10 na głębokości 12,5 20,0 m p.p.t., tj. na rzędnych H = 95,56 104,05 m n.p.m. i stabilizuje się ono na głębokości 10,5 11,3 m p.p.t., tj. na rzędnych H = 105,24 106,05 m n.p.m. Ponadto w otworach nr 1 14, 6A, 16, 20, 20A, 21, 26, 27, 28 nawiercono intensywne sączenia gruntowej na głębokości 1,0 17,5 m p.p.t., tj. na rzędnych H = 98,92 115,67 m n.p.m. Głębokości i rzędne wód gruntowych przedstawiono w tabeli nr 1, strona 8. Podany w opracowaniu stan wód gruntowych może ulegać wahaniom (± 0,5 m) w zależności od pory roku i intensywności opadów atmosferycznych. Zgodnie z PN-EN-206:2013 woda stanowi środowisko chemiczne słabo agresywne korozyjnie w stosunku do betonu, odpowiadające klasie ekspozycji XA ałość prac ziemnych i fundamentowych zaleca się prowadzić pod stałym nadzorem geotechnicznym przemarzania gruntów dla rejonu przeprowadzonych badań wynosi h z =1,0 m. 14 P.U.P. FUNDAMENT Sp. z o.o. ul. zyżewskiego 40, Gdańsk tel./fax.: (58) tel

15 IX' 4 I' VIII' 3 3A VII' 2 8 II' VI' I 1 7 X' 13 III' II 5 6 6A 25arch' 25arch A XI' 19 IV' III A 16 16A 17 23A 24 X 20arch 20arch' 25A 25B 25 XI V' IV 14A VIII 28arch 28arch' 26 20A 20 VII IX V VI 27 XII' 1 3A 6A LEGENDA: - numer otworu geotechnicznego - otwór geotechniczny (wymagający przestawki ze względu na przeszkody w podłożu) - otwór geotechniczny wykonany w celu pobrania prób NNS 25arch 25arch' - otwór archiwalny - otwór archiwalny (rzut) - sondowanie sondą DPH I I' - linia przekroju geotechnicznego P.U.P. "Fundament" Sp. z o.o., Gdańsk, ul. zyżewskiego 40, tel. (058) Opracowała: inż. Justyna Makowiecka XII 28 Data: wrzesień 2016 r. Skala : 1: 500 MAPA DOKUMENTAYJNA DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO MIEJSOWOŚĆ: Gdańsk, Jabłoniowa TEMAT: Hala nr arch. 5276/16 zał. nr 1

16

17 TABELA WARTOŚI PARAMETRÓW GEOTEHNIZNYH OBJAŚNIENIA GEOLOGIZNE WARTOŚI WYPROWADZONE PARAMETRÓW GEOTEHNIZNYH ZGODNIE Z E Opis litologiczno-genetyczny Nr warstwy geotechnicznej Symbol gruntu PN-86/B Stopień zagęszczenia Stan gruntu IDsr Stopień plastyczności ILśr Wilgotność naturalna Wśr [%] Gęstość objętościowa ρ [t/m 3 ] Spójność śr [MPa] Kąt tarcia wewnętrznego Ф [ ] Edometryczny moduł ściśliwości pierwotnej (ogólnej) Mo [MPa] HOLOEN nasypy budowlane (piaski, żwiry) nasypy niekontrolowane (piaski gliniaste, gliny piaszczyste) nasypy niekontrolowane A nb(, Ż) 0,60-9,5 1, ,5 110,0 B (Pg, Gp) - 0,25 13,0 2,15 0,016 12,0 12,0 0,40-30,0 1,60 0 8,0 5,0 ZWARTORZĘD namuły I Nm - 0,50 60,0 1,60 0,008 8,0 2,0 3,0 piaski gliniaste, gliny, pyły IIa - 0,40 16,0 2,10 0,024 14,5 24,0 Pg, Gp, G Π, Πp PLEJSTOEN piaski drobne, piaski średnie 0,50 - I Pd, - 0,20 13,0 2,15 0,032 18,5 37,0 0,70-11,0 naw. 9,5 naw. 1,70 1,90 1,75 2, ,5 62,0 0 31,5 86,0 PUP FUNDAMENT Sp. z o.o Gdańsk, ul. zyżewskiego 40, tel. (058) Opracowała: inż. Justyna Makowiecka Data: wrzesień 2016 r. Miejscowość: Gdańsk, ul. Jabłoniowa TABELA PARAMETRÓW GEOTEHNIZNYH Obiekt: Hala nr arch. 5276/16 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO ZAŁĄZNIK NR 3

18 m n.p.m m n.p.m folia PE nb(ż+k) 0.70 nb(pd+ż) (Gp+H) B A nb(ż+k) nb(pd) (Pg) 2.60 (Pg+) 2.80 (Gp) 3.00 B nb(+ż) (Pg+) (Pg++H+) A nb(+ż) (Pg+Ż) Skala 500 1: Pd Pd I Gπ Pg I I Nmp Gł Gł Πp Gł. 1 IIa I Πp Gł odległośc między otworami: 1 2m 2 2m 3 2m 4 Opracowała: Data: wrzesień 2016 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. zyżewskiego 40 inż. Justyna Makowiecka Skala pionowa: 1: 100 Skala pozioma: 1: 500 Miejscowość: Gdańsk, ul. Jabłoniowa PRZEKRÓJ GEOTEHNIZNY I - I Obiekt: Hala nr arch.: 5276/16 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO ZAŁĄZNIK NR 4.1

19 m n.p.m m n.p.m folia PE nb(ż+k) nb(pd+pg+k) B (Gp+Pg) A nb(ż+k) nb(pd) (Gp) A B płyta płyta 0.80 nb(ż+k) nb(+ż) (Pg) A nb(+ż) (Pg++H++Ż) (Pg+) Skala 500 1: Gł. 1 Nm (+Ż) I Nm//T Pd//Nm Nm I Nm//Krj I (PgH+) Pd Gł Gp Gł Gp(+Ż)// //Gp Gp Gł Opracowała: Data: wrzesień 2016 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. zyżewskiego 40 inż. Justyna Makowiecka Skala pionowa: 1: 100 Skala pozioma: 1: 500 Miejscowość: Gdańsk, ul. Jabłoniowa odległość między otworami: 5 2m 6 2m 7 2m 8 PRZEKRÓJ GEOTEHNIZNY II - II Obiekt: Hala nr arch.: 5276/16 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO ZAŁĄZNIK NR 4.2

20 m n.p.m m n.p.m folia PE nb(ż+k) 1.00 B A nb(ż+k) A płyta płyta nb(ż+k) nb() A nb(+ż) nb(+ż) (Gp) B (Pg+H+Ż+) () Skala 500 1: Gp Gł. 1 Pg// I I Nmp Pd(+K)//Gp Nm//T Pd(+Ż) Gp(+Ż+K) Gp Πp Gł. 1 Pg(+Pd+Ż) Gł. 1 (+H) Gp Pg Pd Pg Pd Pg Gł. 1 Gp Gł odległość między otworami: 9 2m 10 2m 11 2m 12 2m 13 Opracowała: Data: wrzesień 2016 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. zyżewskiego 40 inż. Justyna Makowiecka Skala pionowa: 1: 100 Skala pozioma: 1: 500 Miejscowość: Gdańsk, ul. Jabłoniowa PRZEKRÓJ GEOTEHNIZNY III - III Obiekt: Hala nr arch.: 5276/16 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO ZAŁĄZNIK NR 4.3

21 m n.p.m m n.p.m folia PE B nb(ż+k) (Gp+K) A nb(pd+ż) A nb(ż+k) nb(+ż) A nb(+ż+) nb(+ż) B (+Pg+H+Ż+) 114 Skala 500 1: Pg(+Ż) Pd//Pg Pd () Gp I Pg (+Ż) (+Ż) Pg Pg Gπ 9.60 Pg (+Pg) Gł. 1 Gł. 1 Gł. 1 Gł. 1 Gł. 1 Pg Gł odległośc między otworami: m 15 2m m 17 2m m 19 Opracowała: Data: wrzesień 2016 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. zyżewskiego 40 inż. Justyna Makowiecka Skala pionowa: 1: 100 Skala pozioma: 1: 500 Miejscowość: Gdańsk, ul. Jabłoniowa PRZEKRÓJ GEOTEHNIZNY IV - IV Obiekt: Hala nr arch.: 5276/16 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO ZAŁĄZNIK NR 4.4

22 m n.p.m arch. ' m n.p.m folia PE nb(ż+k) nb(pd+ż+) nb(ż+k) nb(pd+k) nb(+ż) A A A nb(+ż) nb(+ż) 0.00 (odpady) nb(ż+k) Skala 500 1: Gp 10 Pg(+) Πp Pg//Pd 9.90 Gł Pd//Πp (Pg+Pd+H) Pg Pd//Pg 10 Gπ Gł Pg Pd Gł. 1 I 9.70 Pg Gł. 1 Gł Pd//Pg Pg Gp G Gł Gp 98 Gł odległośc między otworami: m 21 2m m m m 20arch. 10.9m 25 Opracowała: Data: wrzesień 2016 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. zyżewskiego 40 inż. Justyna Makowiecka Skala pionowa: 1: 100 Skala pozioma: 1: 500 Miejscowość: Gdańsk, ul. Jabłoniowa PRZEKRÓJ GEOTEHNIZNY V - V Obiekt: Hala nr arch.: 5276/16 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO ZAŁĄZNIK NR 4.5

23 m n.p.m m n.p.m folia PE nb(ż+k) A nb(pd+ż+) nb(ż+k) (Gp+K) B nb(ż+k) 1.00 (Gp) A B nb(ż+k) 1.50 nb(pd+pg+k) (Gp+Pg) B A nb(ż+k) 0.70 nb(pd+ż) 1.60 (Gp+H) Skala 500 1: Pg(+Ż) 0 Pg// I Nm (+Ż) Pd Gł Gp Gł. 1 Gł. 1 I Gł Pd Gp 10 Pg(+) Πp Pg//Pd Gp 98 Gł odległość między otworami: 20 2m m 9 2m 5 2m 1 Opracowała: Data: wrzesień 2016 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. zyżewskiego 40 inż. Justyna Makowiecka Skala pionowa: 1: 100 Skala pozioma: 1: 500 Miejscowość: Gdańsk, ul. Jabłoniowa PRZEKRÓJ GEOTEHNIZNY VI - VI Obiekt: Hala nr arch.: 5276/16 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO ZAŁĄZNIK NR 4.6

24 ' m n.p.m arch m n.p.m folia PE nb(pd+k) A nb(pd+ż) A nb(ż+k) n(śmieci) folia PE nb(ż+k) nb(pd) (Gp) A B nb(ż+k) nb(pd) (Pg) 2.60 (Pg+) 2.80 (Gp) n(śmieci+pg) Skala 500 1: Gł Pd//Πp Gł. 1 Pd//Pg Pd Nmp Pd(+K)//Gp Nm//T 10 Pd(+Ż) 9.10 n(śmieci+pg) n(pg+pd) 0 I Nm Nm//T Pd//Nm I Gπ Gł Nm Gp(+Ż+K) Gł. 1Gł Pd Gł odległość między otworami: m 15 2m 10 m 25arch 1m 6 2m 2 Opracowała: Data: wrzesień 2016 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. zyżewskiego 40 inż. Justyna Makowiecka Skala pionowa: 1: 100 Skala pozioma: 1: 500 Miejscowość: Gdańsk, ul. Jabłoniowa PRZEKRÓJ GEOTEHNIZNY VII - VII Obiekt: Hala nr arch.: 5276/16 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO ZAŁĄZNIK NR 4.7

25 m n.p.m m n.p.m folia PE nb(ż+k) 1.80 nb(+ż) A nb(ż+k) płyta płyta nb(ż+k) nb() A płyta płyta 0.80 nb(ż+k) nb(+ż) (Pg) B A nb(+ż) (Pg+) (Pg++H+) () (Pg+Pd+H) 8.50 () 108 Skala 500 1: Pg Pd//Pg 10 Gπ Gł. 1 Gł. 1 Gp Gp Πp Gł. 1 Pg(+Pd+Ż) I Nm//Krj Pg IIa Πp Gł Gp Gp(+Ż)// //Gp Gp Gł Opracowała: Data: wrzesień 2016 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. zyżewskiego 40 inż. Justyna Makowiecka Skala pionowa: 1: 100 Skala pozioma: 1: 500 Miejscowość: Gdańsk, ul. Jabłoniowa odległość między otworami: m m 11 2m 7 2m 3 PRZEKRÓJ GEOTEHNIZNY VIII - VIII Obiekt: Hala nr arch.: 5276/16 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO ZAŁĄZNIK NR 4.8

26 m n.p.m arch' m n.p.m Skala 500 1: (PdH) folia PE n(śmieci) nb(+ż) A nb(+ż) (+Pg+H+Ż+) Pg B nb(+ż) (Pg+H+Ż+) (+H) A nb(+ż) (Pg++H++Ż) (Pg+) A B nb(+ż) (Pg+Ż) (Pd) I Pd//Pg Pg Gł. 1 n(śmieci) Pg Gł Pg Pd Gł. 1 I 0 Gł. 1 (+Ż) (+Ż) Gł. 1 Gp Pg I (PgH+) Gł. 1 I I IIa Nmp Πp Gł odległość między otworami: 26 1m 28arch 14.5m 23 2m 17 2m 12 2m 8 2m 4 Opracowała: Data: wrzesień 2016 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. zyżewskiego 40 inż. Justyna Makowiecka Skala pionowa: 1: 100 Skala pozioma: 1: 500 Miejscowość: Gdańsk, ul. Jabłoniowa PRZEKRÓJ GEOTEHNIZNY IX - IX Obiekt: Hala nr arch.: 5276/16 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO ZAŁĄZNIK NR 4.9

27 m n.p.m m n.p.m folia PE nb(+ż) A nb(+ż+) A nb(+ż) Skala 500 1: Pg Pg Gπ 9.60 Pg Pd Pg Gł. 1 (+Pg) Pg Pd Pg Gp I Gł Gł odległośc między otworami: m m 13 Opracowała: Data: wrzesień 2016 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. zyżewskiego 40 inż. Justyna Makowiecka Skala pionowa: 1: 100 Skala pozioma: 1: 500 Miejscowość: Gdańsk, ul. Jabłoniowa PRZEKRÓJ GEOTEHNIZNY X - X Obiekt: Hala nr arch.: 5276/16 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO ZAŁĄZNIK NR 4.10

28 m n.p.m m n.p.m folia PE nb(ż+k) 1.00 A nb(+ż) Skala 500 1: Pd//Pg 10 Pg Gł Pg Gp G Gł odległośc między otworami: m 19 Opracowała: Data: wrzesień 2016 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. zyżewskiego 40 inż. Justyna Makowiecka Skala pionowa: 1: 100 Skala pozioma: 1: 500 Miejscowość: Gdańsk, ul. Jabłoniowa PRZEKRÓJ GEOTEHNIZNY XI - XI Obiekt: Hala nr arch.: 5276/16 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO ZAŁĄZNIK NR 4.11

29 m n.p.m m n.p.m (PdH) (Pg++Ż) B 1.70 (PdH+Pg+) Skala 500 1: Pg (+Ż+K) Gp 10 Gp//Pd Gp(+Ż+K) Gł Gł odległośc między otworami: 28 3m Opracowała: Data: wrzesień 2016 r. P.U.P. Fundament Sp. z o.o., Gdańsk, ul. zyżewskiego 40 inż. Justyna Makowiecka Skala pionowa: 1: 100 Skala pozioma: 1: 500 PRZEKRÓJ GEOTEHNIZNY XII - XII Miejscowość: Gdańsk, ul. Jabłoniowa Obiekt: Hala nr arch.: 5276/16 DOKUMENTAJA BADAŃ PODŁOŻA GRUNTOWEGO ZAŁĄZNIK NR 4.12

30 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 1 Zał.Nr: 4.13 Wiertnica: H25S Dozór geologiczny: H. Babiarz Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.22 beton nb(ż+k) 0.41 nasyp budowlany (żwir z domieszką kamieni) A nb(pd+ż) nasyp budowlany (piasek drobny z domieszką żwiru) zg 3.0 (Gp+H) 1.60 nasyp niekontrolowany (glina piaszczysta z domieszką próchnicy) Wilgotność Stan gruntu tpl Warstwa geotechniczna B Ilość wałeczkowań 3.40 w ZWARTORZĘD nasyp niekontrolowany Plejstocen Pd Pd piasek drobny piasek drobny nw zg I Kartę opracował: inż. Justyna Makowiecka

31 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 2 Zał.Nr: 4.14 Wiertnica: H25S Dozór geologiczny: H. Babiarz Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.19 beton nb(ż+k) 0.32 nasyp budowlany (żwir z domieszką kamieni) zg A nb(pd) nasyp budowlany (piasek drobny) Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań (Pg) (Pg+) (Gp) nasyp niekontrolowany (piasek gliniasty) nasyp niekontrolowany (piasek gliniasty z domieszką gruzu ceglanego) nasyp niekontrolowany (glina piaszczysta) tpl B ZWARTORZĘD 7.10 nasyp niekontrolowany w ln nasyp niekontrolowany Plejstocen 1 Gπ glina pylasta tpl Kartę opracował: inż. Justyna Makowiecka

32 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 3 Zał.Nr: 4.15 Wiertnica: H25S Dozór geologiczny: mgr inż. P. Kamiński Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.18 beton nb(+ż) nasyp budowlany (piasek średni z domieszką żwiru) A Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań 0 (Pg+) (Pg++H+) 3.30 nasyp niekontrolowany (piasek gliniasty z domieszką gruzu ceglanego) nasyp niekontrolowany (piasek gliniasty z domieszką piasku średniego, próchnicy i gruzu ceglanego) tpl B 4.80 ZWARTORZĘD nasyp niekontrolowany w Plejstocen Pg piasek gliniasty tpl 1 Πp pył piaszczysty pl IIa piasek średni nw Kartę opracował: inż. Justyna Makowiecka

33 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 3A Zał.Nr: 4.16 Wiertnica: H25S Dozór geologiczny: H. Babiarz Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.19 beton nb(ż+k) 0.37 nasyp budowlany (żwir z domieszką kamieni) w 1.0 nb(+ż+k) 0.80 nasyp budowlany (piasek średni z domieszką żwiru i PRZESZKODA1.00 kamieni) Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań Kartę opracował: inż. Justyna Makowiecka

34 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 4 Zał.Nr: 4.17 Wiertnica: H25S Dozór geologiczny: mgr inż. P. Kamiński Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.20 beton nb(+ż) nasyp budowlany (piasek średni z domieszką żwiru) zg A Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań (Pg+Ż) nasyp niekontrolowany (piasek gliniasty z domieszką żwiru) tpl B w nasyp niekontrolowany ZWARTORZĘD 11.0 Nmp namuł piaszczysty pl I piasek średni nw zg I Plejstocen 1 Πp pył piaszczysty w pl IIa 1 piasek średni nw zg I 1 10 Kartę opracował: inż. Justyna Makowiecka

35 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 5 Zał.Nr: 4.18 Wiertnica: H25S Dozór geologiczny: H. Babiarz Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.20 beton nb(ż+k) 0.39 nasyp budowlany (żwir z domieszką kamieni) nasyp budowlany (piasek drobny z domieszką piasku zg A nb(pd+pg+k) gliniastego i kamieni) 1.50 nasyp niekontrolowany (glina piaszczysta z (Gp+Pg) tpl B domieszką piasku gliniastego) 3.0 Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań 3.50 ZWARTORZĘD nasyp niekontrolowany w 8.50 Nm 8.50 namuł pl I 0 0 Plejstocen 11.0 (+Ż) piasek średni z domieszką żwiru nw 1 10 Kartę opracował: inż. Justyna Makowiecka

36 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 6 Zał.Nr: 4.19 Wiertnica: H25S Dozór geologiczny: H. Babiarz Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.20 beton 1.0 nb(ż+k) 0.35 nasyp budowlany (żwir z domieszką kamieni) nb(pd) 0.80 nasyp budowlany (piasek drobny) A (Gp) nasyp niekontrolowany (glina piaszczysta) Wilgotność Stan gruntu tpl Warstwa geotechniczna B Ilość wałeczkowań w 0 nasyp niekontrolowany ZWARTORZĘD piasek średni nw Nm//T Pd//Nm namuł przewarstwiony torfem piasek drobny przewarstwiony namułem w nw pl I Nm namuł w pl I Plejstocen 1 Pd piasek drobny nw Kartę opracował: inż. Justyna Makowiecka

37 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 6A Zał.Nr: 4.20 Wiertnica: H25S Dozór geologiczny: H. Babiarz Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.20 beton 1.0 nb(ż+k) 0.35 nasyp budowlany (żwir z domieszką kamieni) nb(pd) 0.80 nasyp budowlany (piasek drobny) A (Gp) nasyp budowlany (glina piaszczysta) Wilgotność Stan gruntu tpl Warstwa geotechniczna B Ilość wałeczkowań w 0 nasyp niekontrolowany ZWARTORZĘD piasek średni nw Nm//T Pd//Nm namuł przewarstwiony torfem piasek drobny przewarstwiony namułem w nw pl I Nm namuł w pl I Pd piasek drobny nw Kartę opracował: inż. Justyna Makowiecka

38 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 7 Zał.Nr: 4.21 Wiertnica: H25S Dozór geologiczny: H. Babiarz Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.19 beton 1.0 nb(ż+k) 0.31 nasyp budowlany (żwir z domieszką kamieni) nb(+ż) 0.80 nasyp budowlany (piasek średni z domieszką żwiru) w A (Pg) nasyp niekontrolowany (piasek gliniasty) Wilgotność Stan gruntu tpl Warstwa geotechniczna B Ilość wałeczkowań nasyp niekontrolowany w/nw ZWARTORZĘD Nm//Krj namuł przewarstwiony kredą jeziorną w pl I piasek średni nw 1 Gp glina piaszczysta w tpl 20.0 Plejstocen 1 Gp(+Ż)// glina piaszczysta z domieszką żwiru przewarstwiona piaskiem średnim 21.0 //Gp piasek średni przewarstwiony gliną piaszczystą nw 2 Gp glina piaszczysta w tpl Kartę opracował: inż. Justyna Makowiecka

39 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 8 Zał.Nr: 4.22 Wiertnica: H25S Dozór geologiczny: mgr inż. P. Kamiński Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.20 beton nb(+ż) nasyp budowlany (piasek średni z domieszką żwiru) A Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań 0 (Pg++H++Ż) (Pg+) nasyp niekontrolowany (piasek glniasty z domieszką piasku średniego, próchnicy, gruzu ceglanego i żwiru) nasyp niekontrolowany (piasek gliniasty z domieszka gruzu ceglanego) tpl B 4.60 w ZWARTORZĘD nasyp niekontrolowany (PgH+) nasyp niekontrolowany (piasek glniasty próchniczny z domieszką gruzu ceglanego) tpl 13.0 Plejstocen 1 piasek średni nw zg I Kartę opracował: inż. Justyna Makowiecka

40 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 9 Zał.Nr: 4.23 Wiertnica: H25S Dozór geologiczny: H. Babiarz Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.19 beton nb(ż+k) 0.40 nasyp budowlany (żwir z domieszką kamieni) A Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań (Gp) nasyp niekontrolowany (glina piaszczysta) tpl B ZWARTORZĘD nasyp niekontrolowany w 0 Plejstocen Pg// piasek gliniasty przewarstwiony piaskiem średnim tpl Gp glina piaszczysta Kartę opracował: inż. Justyna Makowiecka

41 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 10 Zał.Nr: 4.24 Wiertnica: H25S Dozór geologiczny: H. Babiarz Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.19 beton 1.0 nb(ż+k) 0.36 nasyp budowlany (żwir z domieszką kamieni) A 1.10 Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań nasyp niekontrolowany w ZWARTORZĘD Nmp namuł piaszczysty pl I Plejstocen Pd(+K)//Gp 13.0 Nm//T Pd(+Ż) 1 1 Gp(+Ż+K) piasek drobny z domieszką kamieni przewarstwiony gliną piaszczystą namuł przewarstwiony torfem piasek drobny z domieszką żwiru glina piaszczysta z domieszką żwiru i kamieni nw w nw w pl tpl I 1 10 Kartę opracował: inż. Justyna Makowiecka

42 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 11 Zał.Nr: 4.25 Wiertnica: H25S Dozór geologiczny: H. Babiarz Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis płyta beton płyta 0.19 beton nb(ż+k) 0.37 nasyp budowlany (żwir z domieszką kamieni) nb() 1.10 nasyp budowlany (piasek średni) zg A 1.60 Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań 3.0 nasyp niekontrolowany ZWARTORZĘD () nasyp niekontrolowany (gruz betonowy) nasyp niekontrolowany w 0 Gp 0 glina piaszczysta Plejstocen 1 Pg(+Pd+Ż) 13.0 piasek gliniasty z domieszką piasku drobnego i żwiru tpl 1 1 Πp pył piaszczysty Kartę opracował: inż. Justyna Makowiecka

43 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 12 Zał.Nr: 4.26 Wiertnica: H25S Dozór geologiczny: mgr inż. P. Kamiński Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.19 beton 1.0 nb(+ż) 0.33 nasyp budowlany (piasek średni z domieszką żwiru) zg A 1.30 Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań 3.0(Pg+H+Ż+) nasyp niekontrolowany (piasek gliniasty z domieszką próchnicy, żwiru i gruzu ceglanego) tpl B w nasyp niekontrolowany ZWARTORZĘD (+H) 0 nasyp niekontrolowany (piasek średni z domieszką próchnicy) zg piasek średni nw Plejstocen Gp glina piaszczysta w tpl 1 Pg piasek gliniasty 1 10 Kartę opracował: inż. Justyna Makowiecka

44 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 13 Zał.Nr: 4.27 Wiertnica: H25S Dozór geologiczny: mgr inż. P. Kamiński Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.19 beton 1.0 nb(+ż) 0.33 nasyp budowlany (piasek średni z domieszką żwiru) zg A 1.20 Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań nasyp niekontrolowany ZWARTORZĘD w Pd 8.50 piasek drobny 9.70 Pg piasek gliniasty tpl Plejstocen Pd Pg piasek drobny piasek gliniasty 13.0 Gp glina piaszczysta tpl 1 10 Kartę opracował: inż. Justyna Makowiecka

45 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 14 Zał.Nr: 4.28 Wiertnica: H25S Dozór geologiczny: H. Babiarz Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.18 beton nb(ż+k) 0.37 nasyp budowlany (żwir z domieszką kamieni) A 1.0 (Gp+K) 1.00 nasyp niekontrolowany (glina piaszczysta z tpl B domieszką kamieni) 1.50 Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań ZWARTORZĘD nasyp niekontrolowany w 0 Plejstocen 11.0 Pg(+Ż) piasek gliniasty z domieszką żwiru tpl 1 10 Kartę opracował: inż. Justyna Makowiecka

46 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 14A Zał.Nr: 4.29 Wiertnica: H25S Dozór geologiczny: H. Babiarz Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.20 beton 1.0 nb(+ż+k) 0.40 nasyp budowlany (żwir z domieszką kamieni) nb(+ż) 0.70 nasyp budowlany (piasek średni z domieszką żwiru) w (Pd+H) 1.00 nasyp niekontrolowany (piasek drobny z domieszką próchnicy) 1.70 PRZESZKODA Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań Kartę opracował: inż. Justyna Makowiecka

47 Fundament Sp. z o.o. ul. zyżewskiego 40, Gdańsk KARTA OTWORU GEOTEHNIZNEGO numer 15 Zał.Nr: 4.30 Wiertnica: H25S Dozór geologiczny: H. Babiarz Rzędna: m n.p.m. Skala 1 : 100 Wiercenie Przelot [m.p.p.t] [m] [m] Opis beton 0.17 beton 1.0 nb(pd+ż) 0.35 nasyp budowlany (piasek drobny z domieszką żwiru) A Wilgotność Stan gruntu Warstwa geotechniczna Ilość wałeczkowań nasyp niekontrolowany ZWARTORZĘD w Pd//Pg 0 piasek drobny przewarstwiony piaskiem gliniastym 9.10 Plejstocen Pd piasek drobny Kartę opracował: inż. Justyna Makowiecka
