CZEŚĆ ELEKTRYCZNA PROJEKTOWAŁ: inż. Klaudiusz Zdziebłowski upr. bud. POM/0011/PWOE/10 do projektowania bez ograniczeń w specjalności elektrycznej

Transkrypt

1 CZEŚĆ ELEKTRYCZNA PROJEKTOWAŁ: inż. Klaudiusz Zdziebłowski upr. bud. POM/0011/PWOE/10 do projektowania bez ograniczeń w specjalności elektrycznej SPRAWDZIŁ: mgr inż. Mariusz Krause upr. bud. POM/0202/POOE/11 do projektowania bez ograniczeń w specjalności elektrycznej Gdańsk, czerwiec

2 Oświadczenie. Oświadczam, że dokumentacja techniczna branży elektrycznej projektu budowlanego: remontu budynku użyteczności publicznej wraz z robotami towarzyszącymi Budynku: Inwestor: PUNKT INFORMACJI TURYSTYCZNEJ SOPOT przy ul. Dworcowa 4, Sopot; Gmina Miasta Sopotu ul. Tadeusza Kościuszki 25/27, Sopot jest sporządzona zgodnie z przepisami i zasadami wiedzy technicznej i fachowej określonymi w: Ustawie Prawo Budowlane z z późniejszymi zmianami, Ustawie o planowaniu i zagospodarowaniu przestrzennym z z późniejszymi zmianami, obowiązujących warunkach technicznych dotyczących poszczególnych rozwiązań projektowych, oraz zgodnie z dobrą praktyką budowlaną. Zawartość i forma projektu odpowiadają wymogom Rozporządzenia Ministra Infrastruktury z dnia r. oraz zmieniającego je rozporządzenia Ministra Infrastruktury z dnia Gdańsk, czerwiec 2015r. Projektant inż. Klaudiusz Zdziebłowski Sprawdzający mgr inż. Mariusz Krause 86

3 1 OPIS TECHNICZNY 1.1 Dane ogólne Przedmiot opracowania 1.2 Zakres opracowania 1.3 Dane techniczne Opis stanu istniejącego Demontaż Stan projektowany Rozdzielnica Główna RG. Wyłącznik Pożarowy Oświetlenie Instalacja odgromowa, uziomu i połączeń wyrównawczych. 1.4 Wykazy podstawowych materiałów 1.5 Uwagi końcowe 1.6 Informacja BIOZ- część opisowa Zakres robót Istniejące obiekty budowlane Elementy zagospodarowania stwarzające zagrożenie bezpieczeństwa zdrowia i ludzi Przewidywane zagrożenia podczas realizacji robót Sposób prowadzenia instruktażu pracowników Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom. 1.7 Uprawnienia projektowe i zaświadczenia z izby 1.8 Obliczenia. 2 Część Graficzna Spis rysunków L.p.: Nr rysunku: Tytuł rysunku E 1 E 2 E 3 E 4 Plan. Instalacja gniazd i odbiorów parter. Plan. Instalacja gniazd i odbiorów dach. Plan. Instalacja oświetlenia. Rozdzielnica RG 87

4 1 OPIS TECHNICZNY 1.1 Dane ogólne Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany instalacji elektrycznych budynku informacji turystycznej zlokalizowanego przy ul. Dworcowej w Sopocie. 1.2 Zakres opracowania Zakres niniejszego opracowania obejmuje: a) instalacje wewnętrzne b) WLZ z ZK c) oświetlenie, d) rozdzielnica główna e) przygotowanie tablicy licznikowej f) skuteczność ochrony przeciw porażeniom g) ochrona odgromowa Projekt należy rozpatrywać razem z branżami: - architektoniczną. - teletechniczną - sanitarną Projekt nie obejmuje uzyskania nowych warunków przyłączenia remontowanego obiektu. 1.3 Dane techniczne Opis stanu istniejącego Budynek istnieje. Zasilanie obiektu jest ze złącza przy budynku. W budynku na ścianie znajduję się puszka przyłączeniowa a powyżej rozdzielnica natynkowa z zdemontowanym układem pomiarowym. Obiekt wyposażony jest w instalacje gniazd ok 20 szt i oświetlenia ok. 30 punktów świetlnych Demontaż Należy zdemontować wszystkie instalacje elektryczne w obiekcie. Należy zdemontować istniejący WLZ YAKY 4x16-25 z ZK przy budynku. Przewody YDY 3x1,5 YDY 3x2,5 - ok. 300mb Oprawy - ok. 30 szt Gniazda ok. 20 szt Stan projektowany Należy wykonać nowe instalacje WLZ, zasilające gniazda, odbiory techniczne i oświetlenie. Instalacje należy wykonać podtynkowo. Instalacje prowadzone w części drewnianej obiektu należy prowadzić w rurach osłonowych elektroinstalacyjnych. Nowe instalacje należy wykonać w systemie TN-S. Instalacje wykonać wg rysunków Rozdzielnica Główna RG. Wyłącznik Pożarowy. 88

5 Rozdzielnicę należy wykonać jako natynkową modułową o IP 41 stalową malowana proszkowo, o szerokości max 500mm. Powinna się składać z 2 osobnych części. Pierwsza część - układ pomiarowy bezpośredni 400V, standard Energa. Druga część rozdzielcza wg schematu. Układ TN-C-S. Do rozdzielnicy należy wprowadzić nowy kabel zasilający YKY 4x25. Wyłącznik główny zrealizować należy poprzez rozłącznik 3 polowy z wyzwalaczem wzrostowym do którego należy podłączyć wył. poż.. Rozdzielnicę należy uziemić Oświetlenie Należy wykonać wg rysunków. Dane opraw zawarte są w części obliczeniowej. Oprawy awaryjne zawierają baterię Instalacja odgromowa, uziomu i połączeń wyrównawczych. Należy wykonać uziom pionowy FeCu 5/8 9m metoda udarową. Przed przystąpieniem do prac należy zrobić odkrywkę w miejscu zabicia uziomu celem wyeliminowania kolizji. Uziom należy połączyć z rozdzielnicą RG bednarką FeZn 25x4. Połączenie bednarki z uziomem wykonać jako skręcane odpowiednimi złączami przejściowymi. Należy osiągnąć rezystancja uziemienia dla projektowanego obiektu Ra<10. Dopuszcza się możliwość podłączenia do uziomu złącza kablowego. Budynek znajduje się w stożku ochronnym budynków rozmieszczonych obok i nie wymaga dodatkowej ochrony odgromowej. Zastosowano ochronę przeciw przepięciową stopień ochrony Wykazy podstawowych materiałów Wykaz materiałów do montażu L.p. typ producent jednostka Ilość 1. Przewód YDY 3x2,5 np.telefonika mb Przewód YDY 3x1,5 np.telefonika mb Rozdzielnica RG + pomiar wg rys kpl Oprawy wg rys np. Luxiona szt wg rys 5. Oprawy awaryjne wg rys np. Luxiona szt wg rys 6. Gniazda wtynkowe podwójne szt Gniazda wtynkowe pojedyncze szt 6 8. Gniazda wtynkowe pojedyncze IP 44 szt 1 9. Łączniki oświetlenia grupowe szt 2 Łączniki oświetlenia szt Uwagi końcowe Całość robót należy wykonać zgodnie z niniejszym opracowaniem, obowiązującymi przepisami, normami oraz z wiedzą techniczną. W projekcie zastosowano wyłącznie materiały posiadające aktualne atesty i certyfikaty. Dopuszcza się stosowanie zamienników materiałowych o równorzędnych parametrach technicznych lub wyższych posiadających atesty i certyfikaty o dopuszczeniu do stosowania na rynku polskim. Zastosowany zamiennik nie może zmienić parametrów zastosowanych w obliczeniach. Zastosowanie zamienników wymaga akceptacji autorów dokumentacji i inspektora nadzoru /inwestora/. Wykonane roboty elektryczne podlegają odbiorowi końcowemu technicznemu i przekazaniu do eksploatacji. W trakcie odbiorów należy szczególnie sprawdzić: 89

6 zgodność wykonania robót z dokumentacją techniczną oraz ewentualnymi zmianami i odstępstwami, potwierdzonymi odpowiednimi zapisami w Dzienniku Budowy, a także zgodności z przepisami szczegółowymi, odpowiednimi normami oraz wiedzą techniczną, jakość wykonanych robót, skuteczność działania zabezpieczeń i środków ochrony od porażeń prądem elektrycznym potwierdzoną odpowiednimi pomiarami, zgodność oznakowania z Polskimi Normami na urządzeniach i wyrobach oraz posiadanie aktualnych atestów i certyfikatów o dopuszczeniu tych wyrobów do stosowania na rynku polskim. Wszystkie napotkane kable i przewody należy traktować jako czynne. 90

7 NAZWA OPRACOWANIA NAZWA OBIEKTU BUDOWLANEGO: ADRES OBIEKTU BUDOWLANEGO: INWESTOR AUTOR BIURO PROJEKTOWE ZAWARTOŚĆ OPRACOWANIA INFORMACJA BIOZ INORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Budynek Informacji Turystycznej ul. Dworcowa 4 Sopot Gmina Miasta Sopotu ul. Tadeusza Kościuszki 25/ Sopot inż. Klaudiusz Zdziebłowski upr. bud. POM/0011/PWOE/10 do projektowania bez ograniczeń w specjalności elektrycznej CUBICON Klaudiusz Zdziebłowski Ul. Bohaterów Starówki Warszawskiej 19/ Gdynia Strona tytułowa Część opisowa: Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji Wykaz istniejących obiektów budowlanych Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Przewidywane zagrożenia podczas wykonywania robót Sposób przeprowadzenia instruktażu pracowników Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom Gdańsk, czerwiec

8 1.6 Informacja BIOZ- część opisowa Zakres robót Zakres robót ujęto w p niniejszego opisu technicznego Istniejące obiekty budowlane. W rejonie, w którym będą prowadzone roboty występują istniejące obiekty budowlane: - obiekty budownictwa mieszkaniowego, hotel; - ciągi piesze, chodniki, ścieżki. - drogi, Elementy zagospodarowania stwarzające zagrożenie bezpieczeństwa zdrowia i ludzi. Elementy istniejącego zagospodarowania terenu stwarzające zagrożenie bezpieczeństwa i zdrowia ludzi postronnych i zatrudnionych przy realizacji robót to: - ciągi piesze; - droga z intensywnym ruchem; Przewidywane zagrożenia podczas realizacji robót. W czasie realizacji robót mogą wystąpić następujące zagrożenia związane z: A. Składowaniem materiałów. - nieodpowiednie składowanie rur, kabli osprzętu, aparatów i urządzeń. B. Przemieszczaniem materiałów i odpadów. - awarie sprzętu w czasie pracy pojazdów mechanicznych, - przysypanie ziemią, gruzem usuwanym z wykopów. C. Transportem ludzi i sprzętu. - potknięcie, poślizgniecie, upadek ze środka transportu, - potrącenia i uderzenia przez przemieszczające się pojazdy lub pracujący sprzęt, D. Wykonywaniem wykopów i pracą sprzętu. - zasypanie ziemią, - upadek z wysokości, - zasłabnięcie w czasie wykonywania robót, - porażenie prądem elektrycznym od istniejących sieci elektrycznych, E. Budową kanalizacji i sieci kablowej. - porażenie prądem elektrycznym, - przygniecenie przez ciężkie przedmioty, - zasłabnięcie w czasie wykonywania robót, - urazy spowodowane niesprawnymi narzędziami lub sprzętem. F. Montażem instalacji i urządzeń. - upadek z wysokości, - porażenie prądem elektrycznym w przypadku uszkodzenia instalacji, - urazy spowodowane niesprawnymi narzędziami lub sprzętem, Zagrożenia występują w czasie całego cyklu realizacji robót związanych z budową kanalizacji i sieci telekomunikacyjnej. 92

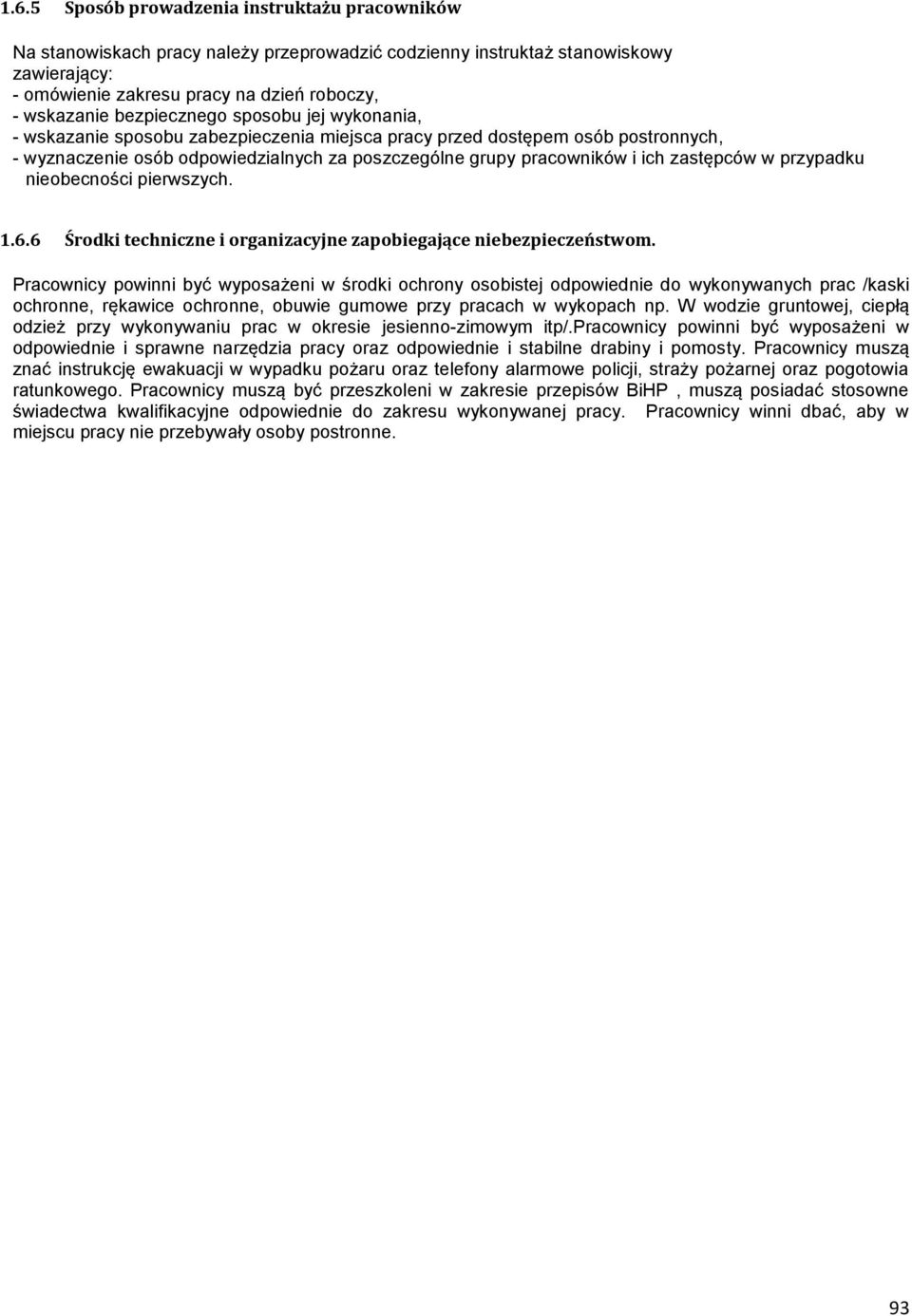

9 1.6.5 Sposób prowadzenia instruktażu pracowników Na stanowiskach pracy należy przeprowadzić codzienny instruktaż stanowiskowy zawierający: - omówienie zakresu pracy na dzień roboczy, - wskazanie bezpiecznego sposobu jej wykonania, - wskazanie sposobu zabezpieczenia miejsca pracy przed dostępem osób postronnych, - wyznaczenie osób odpowiedzialnych za poszczególne grupy pracowników i ich zastępców w przypadku nieobecności pierwszych Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom. Pracownicy powinni być wyposażeni w środki ochrony osobistej odpowiednie do wykonywanych prac /kaski ochronne, rękawice ochronne, obuwie gumowe przy pracach w wykopach np. W wodzie gruntowej, ciepłą odzież przy wykonywaniu prac w okresie jesienno-zimowym itp/.pracownicy powinni być wyposażeni w odpowiednie i sprawne narzędzia pracy oraz odpowiednie i stabilne drabiny i pomosty. Pracownicy muszą znać instrukcję ewakuacji w wypadku pożaru oraz telefony alarmowe policji, straży pożarnej oraz pogotowia ratunkowego. Pracownicy muszą być przeszkoleni w zakresie przepisów BiHP, muszą posiadać stosowne świadectwa kwalifikacyjne odpowiednie do zakresu wykonywanej pracy. Pracownicy winni dbać, aby w miejscu pracy nie przebywały osoby postronne. 93
