1 CENNIK 2011 Aktualizacja 31/2011 z dnia r. BRAMY PRZEMYSŁOWE BRAMY SEGMENTOWE BRAMY ROLETOWE BRAMY PODWIESZANE PRZESUWNE AUTOMATYKA SYSTEMY PRZEŁADUNKOWE BRAMY HARMONIJKOWE

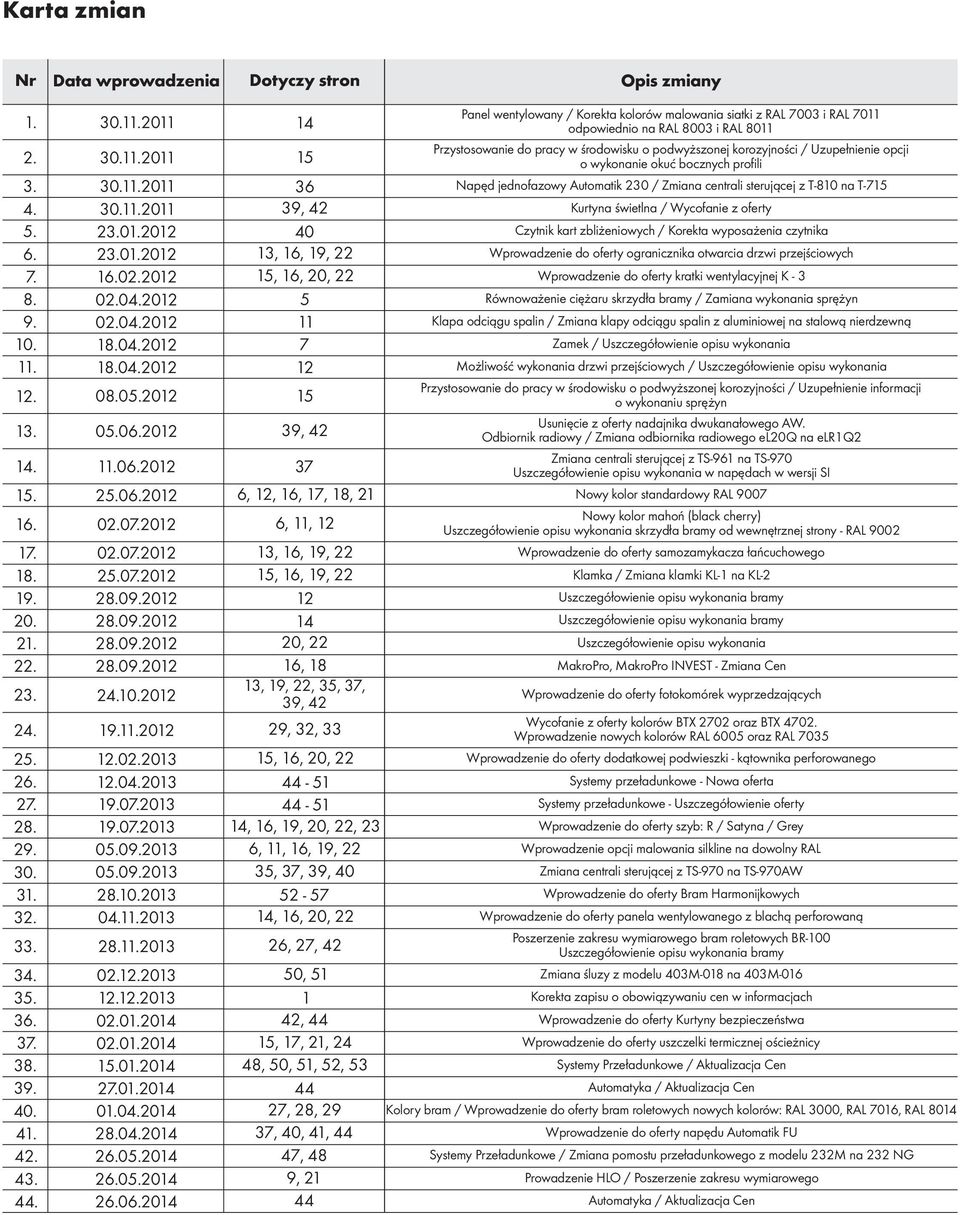

2 Karta zmian Nr Data wprowadzenia Dotyczy stron Opis zmiany , ,16,19,22 15, 16, 20, , , 12, 16, 17, 18, 21 6, 11, 12 13,16,19,22 15,16,19, , 22 16, 18 13, 19, 22, 35, 37, 39, 42 29, 32, 33 15, 16, 20, , 16, 19, 20, 22, 23 6, 11, 16, 19, 22 35, 37, 39, , 16, 20, 22 26, 27, 42 50, , 44 15,17,21,24 48, 50, 51, 52, , 28, 29 37, 40, 41, 44 47, 48 9, Panel wentylowany / Korekta kolorów malowania siatki z RAL 7003 i RAL 7011 odpowiednio na RAL 8003 i RAL 8011 Przystosowanie do pracy w środowisku o podwyższonej korozyjności / Uzupełnienie opcji o wykonanie okuć bocznych profili Napęd jednofazowy Automatik 230 / Zmiana centrali sterującej z T-810 na T-715 Kurtyna świetlna / Wycofanie z oferty Czytnik kart zbliżeniowych / Korekta wyposażenia czytnika Wprowadzenie do oferty ogranicznika otwarcia drzwi przejściowych Wprowadzenie do oferty kratki wentylacyjnej K-3 Równoważenie ciężaru skrzydła bramy / Zamiana wykonania sprężyn Klapa odciągu spalin / Zmiana klapy odciągu spalin z aluminiowej na stalową nierdzewną Zamek / Uszczegółowienie opisu wykonania Możliwość wykonania drzwi przejściowych / Uszczegółowienie opisu wykonania Przystosowanie do pracy w środowisku o podwyższonej korozyjności / Uzupełnienie informacji o wykonaniu sprężyn Usunięcie z oferty nadajnika dwukanałowego AW. Odbiornik radiowy / Zmiana odbiornika radiowego el20q na elr1q2 Zmiana centrali sterującej z TS-961 na TS-970 Uszczegółowienie opisu wykonania w napędach w wersji SI Nowy kolor standardowy RAL 9007 Nowy kolor mahoń (black cherry) Uszczegółowienie opisu wykonania skrzydła bramy od wewnętrznej strony - RAL 9002 Wprowadzenie do oferty samozamykacza łańcuchowego Klamka / Zmiana klamki KL-1 na KL-2 Uszczegółowienie opisu wykonania bramy Uszczegółowienie opisu wykonania bramy Uszczegółowienie opisu wykonania MakroPro, MakroPro INVEST - Zmiana Cen Wprowadzenie do oferty fotokomórek wyprzedzających Wycofanie z oferty kolorów BTX 2702 oraz BTX Wprowadzenie nowych kolorów RAL 6005 oraz RAL 7035 Wprowadzenie do oferty dodatkowej podwieszki - kątownika perforowanego Systemy przeładunkowe - Nowa oferta Systemy przeładunkowe - Uszczegółowienie oferty Wprowadzenie do oferty szyb:r/satyna/grey Wprowadzenie opcji malowania silkline na dowolny RAL Zmiana centrali sterującej z TS-970 na TS-970AW Wprowadzenie do oferty Bram Harmonijkowych Wprowadzenie do oferty panela wentylowanego z blachą perforowaną Poszerzenie zakresu wymiarowego bram roletowych BR-100 Uszczegółowienie opisu wykonania bramy Zmiana śluzy z modelu 403M-018 na 403M Korekta zapisu o obowiązywaniu cen w informacjach 36. Wprowadzenie do oferty Kurtyny bezpieczeństwa 37. Wprowadzenie do oferty uszczelki termicznej ościeżnicy 38. Systemy Przeładunkowe / Aktualizacja Cen 39. Automatyka / Aktualizacja Cen 40. Kolory bram / Wprowadzenie do oferty bram roletowych nowych kolorów: RAL 3000, RAL 7016, RAL Wprowadzenie do oferty napędu Automatik FU 42. Systemy Przeładunkowe / Zmiana pomostu przeładunkowego z modelu 232M na 232 NG 43. Prowadzenie HLO / Poszerzenie zakresu wymiarowego 44. Automatyka / Aktualizacja Cen

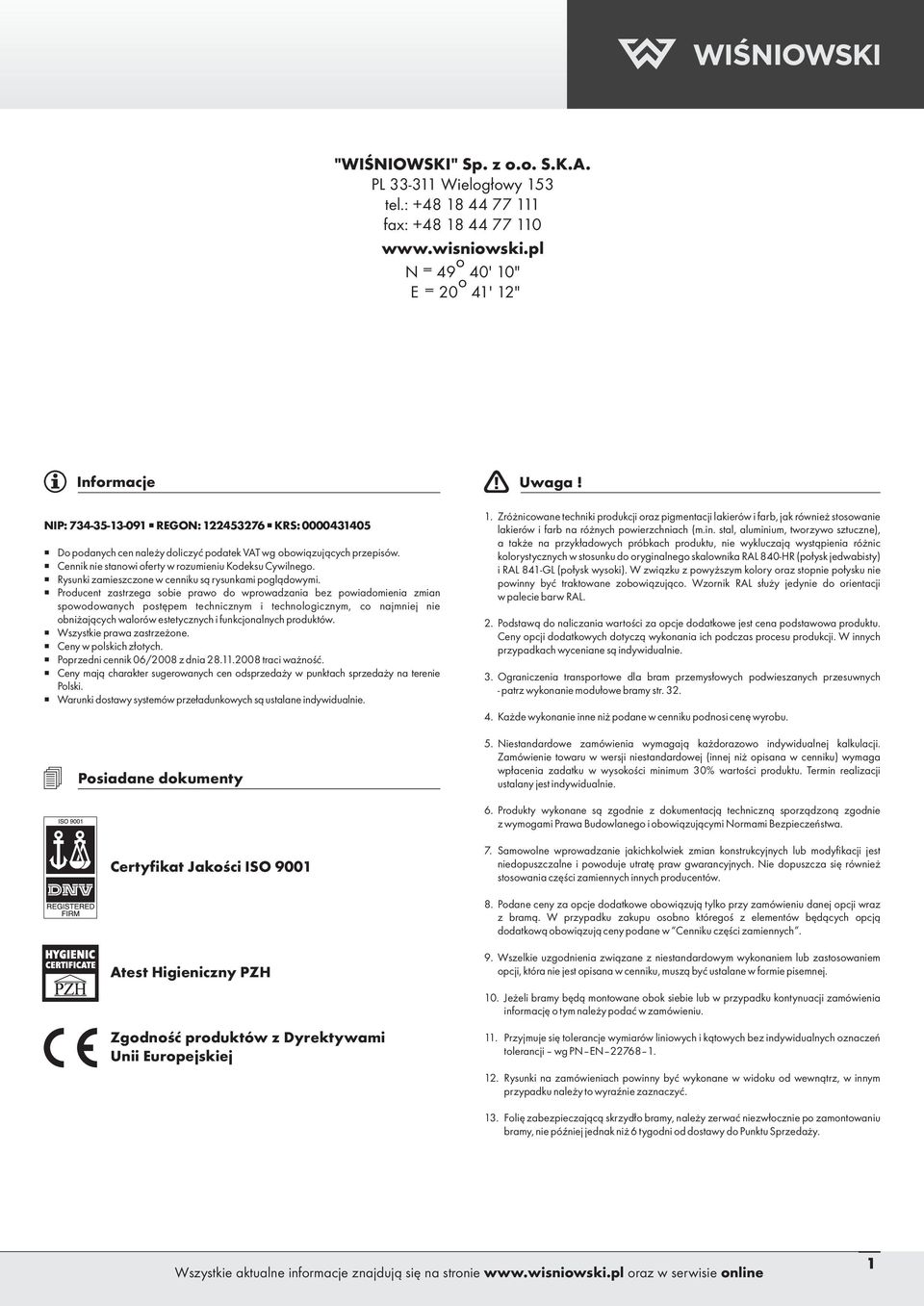

3 "WIŚNIOWSKI" Sp. z o.o. S.K.A. PL Wielogłowy 153 tel.: fax: N = 49 o 40' 10" E = 20 o 41' 12" Informacje NIP: REGON: KRS: Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów. Cennik nie stanowi oferty w rozumieniu Kodeksu Cywilnego. Rysunki zamieszczone w cenniku są rysunkami poglądowymi. Producent zastrzega sobie prawo do wprowadzania bez powiadomienia zmian spowodowanych postępem technicznym i technologicznym, co najmniej nie obniżających walorów estetycznych i funkcjonalnych produktów. Wszystkie prawa zastrzeżone. Ceny w polskich złotych. Poprzedni cennik 06/2008 z dnia traci ważność. Ceny mają charakter sugerowanych cen odsprzedaży w punktach sprzedaży na terenie Polski. Warunki dostawy systemów przeładunkowych są ustalane indywidualnie. Posiadane dokumenty 1. Zróżnicowane techniki produkcji oraz pigmentacji lakierów i farb, jak również stosowanie lakierów i farb na różnych powierzchniach (m.in. stal, aluminium, tworzywo sztuczne), a także na przykładowych próbkach produktu, nie wykluczają wystąpienia różnic kolorystycznych w stosunku do oryginalnego skalownika RAL 840-HR (połysk jedwabisty) i RAL 841-GL (połysk wysoki). W związku z powyższym kolory oraz stopnie połysku nie powinny być traktowane zobowiązująco. Wzornik RAL służy jedynie do orientacji w palecie barw RAL. 2. Podstawą do naliczania wartości za opcje dodatkowe jest cena podstawowa produktu. Ceny opcji dodatkowych dotyczą wykonania ich podczas procesu produkcji. W innych przypadkach wyceniane są indywidualnie. 3. Ograniczenia transportowe dla bram przemysłowych podwieszanych przesuwnych - patrz wykonanie modułowe bramy str Każde wykonanie inne niż podane w cenniku podnosi cenę wyrobu. 5. Niestandardowe zamówienia wymagają każdorazowo indywidualnej kalkulacji. Zamówienie towaru w wersji niestandardowej (innej niż opisana w cenniku) wymaga wpłacenia zadatku w wysokości minimum 30% wartości produktu. Termin realizacji ustalany jest indywidualnie. 6. Produkty wykonane są zgodnie z dokumentacją techniczną sporządzoną zgodnie z wymogami Prawa Budowlanego i obowiązującymi Normami Bezpieczeństwa. Certyfikat Jakości ISO Samowolne wprowadzanie jakichkolwiek zmian konstrukcyjnych lub modyfikacji jest niedopuszczalne i powoduje utratę praw gwarancyjnych. Nie dopuszcza się również stosowania części zamiennych innych producentów. 8. Podane ceny za opcje dodatkowe obowiązują tylko przy zamówieniu danej opcji wraz z bramą. W przypadku zakupu osobno któregoś z elementów będących opcją dodatkową obowiązują ceny podane w Cenniku części zamiennych. Atest Higieniczny PZH 9. Wszelkie uzgodnienia związane z niestandardowym wykonaniem lub zastosowaniem opcji, która nie jest opisana w cenniku, muszą być ustalane w formie pisemnej. 10. Jeżeli bramy będą montowane obok siebie lub w przypadku kontynuacji zamówienia informację o tym należy podać w zamówieniu. Zgodność produktów z Dyrektywami Unii Europejskiej 11. Przyjmuje się tolerancje wymiarów liniowych i kątowych bez indywidualnych oznaczeń tolerancji wg PN EN Rysunki na zamówieniach powinny być wykonane w widoku od wewnątrz, w innym przypadku należy to wyraźnie zaznaczyć. 13. Folię zabezpieczającą skrzydło bramy, należy zerwać niezwłocznie po zamontowaniu bramy, nie później jednak niż 6 tygodni od dostawy do Punktu Sprzedaży. Wszystkie aktualne informacje znajdują się na stronie oraz w serwisie online 1

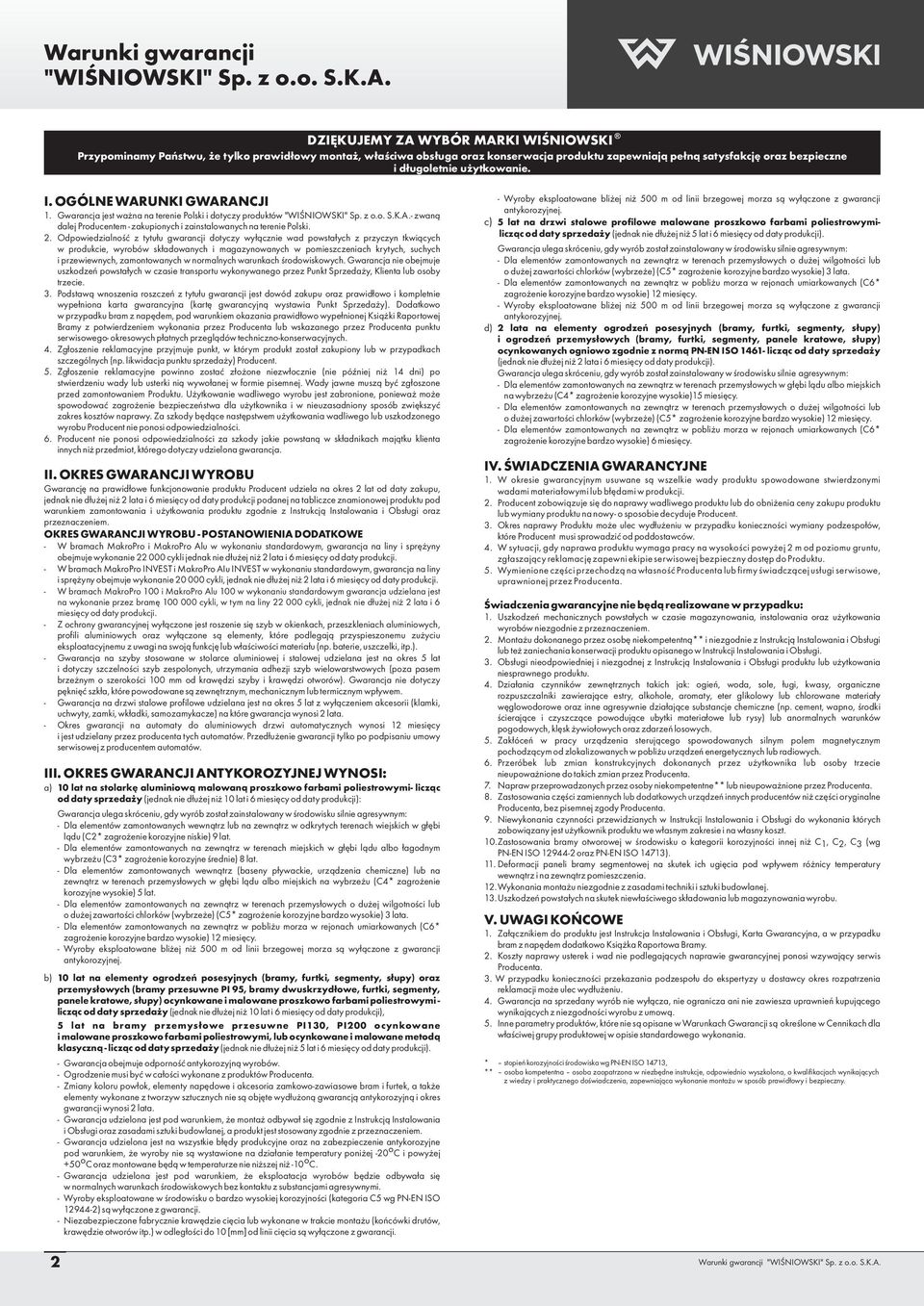

4 Warunki gwarancji "WIŚNIOWSKI" Sp. z o.o. S.K.A. DZIĘKUJEMY ZA WYBÓR MARKI WIŚNIOWSKI Przypominamy Państwu, że tylko prawidłowy montaż, właściwa obsługa oraz konserwacja produktu zapewniają pełną satysfakcję oraz bezpieczne i długoletnie użytkowanie. I. OGÓLNE WARUNKI GWARANCJI 1. Gwarancja jest ważna na terenie Polski i dotyczy produktów "WIŚNIOWSKI" Sp. z o.o. S.K.A.- zwaną dalej Producentem - zakupionych i zainstalowanych na terenie Polski. 2. Odpowiedzialność z tytułu gwarancji dotyczy wyłącznie wad powstałych z przyczyn tkwiących w produkcie, wyrobów składowanych i magazynowanych w pomieszczeniach krytych, suchych i przewiewnych, zamontowanych w normalnych warunkach środowiskowych. Gwarancja nie obejmuje uszkodzeń powstałych w czasie transportu wykonywanego przez Punkt Sprzedaży, Klienta lub osoby trzecie. 3. Podstawą wnoszenia roszczeń z tytułu gwarancji jest dowód zakupu oraz prawidłowo i kompletnie wypełniona karta gwarancyjna (kartę gwarancyjną wystawia Punkt Sprzedaży). Dodatkowo w przypadku bram z napędem, pod warunkiem okazania prawidłowo wypełnionej Książki Raportowej Bramy z potwierdzeniem wykonania przez Producenta lub wskazanego przez Producenta punktu serwisowego- okresowych płatnych przeglądów techniczno-konserwacyjnych. 4. Zgłoszenie reklamacyjne przyjmuje punkt, w którym produkt został zakupiony lub w przypadkach szczególnych (np. likwidacja punktu sprzedaży) Producent. 5. Zgłoszenie reklamacyjne powinno zostać złożone niezwłocznie (nie później niż 14 dni) po stwierdzeniu wady lub usterki nią wywołanej w formie pisemnej. Wady jawne muszą być zgłoszone przed zamontowaniem Produktu. Użytkowanie wadliwego wyrobu jest zabronione, ponieważ może spowodować zagrożenie bezpieczeństwa dla użytkownika iwnieuzasadniony sposób zwiększyć zakres kosztów naprawy. Za szkody będące następstwem użytkowania wadliwego lub uszkodzonego wyrobu Producent nie ponosi odpowiedzialności. 6. Producent nie ponosi odpowiedzialności za szkody jakie powstaną w składnikach majątku klienta innych niż przedmiot, którego dotyczy udzielona gwarancja. II. OKRES GWARANCJI WYROBU Gwarancję na prawidłowe funkcjonowanie produktu Producent udziela na okres 2 lat od daty zakupu, jednak nie dłużej niż 2 latai6miesięcyoddatyprodukcji podanej na tabliczce znamionowej produktu pod warunkiem zamontowania i użytkowania produktu zgodnie z Instrukcją Instalowania i Obsługi oraz przeznaczeniem. OKRES GWARANCJI WYROBU - POSTANOWIENIA DODATKOWE - W bramach MakroPro i MakroPro Alu w wykonaniu standardowym, gwarancja na liny i sprężyny obejmuje wykonanie cykli jednak nie dłużej niż 2 latai6miesięcyoddatyprodukcji. - W bramach MakroPro INVEST i MakroPro AIu INVEST w wykonaniu standardowym, gwarancja na liny i sprężyny obejmuje wykonanie cykli, jednak nie dłużej niż 2 latai6miesięcyoddatyprodukcji. - W bramach MakroPro 100 i MakroPro Alu 100 w wykonaniu standardowym gwarancja udzielana jest na wykonanie przez bramę cykli, w tym na liny cykli, jednak nie dłużej niż 2 lata i 6 miesięcy od daty produkcji. - Z ochrony gwarancyjnej wyłączone jest roszenie się szyb w okienkach, przeszkleniach aluminiowych, profili aluminiowych oraz wyłączone są elementy, które podlegają przyspieszonemu zużyciu eksploatacyjnemu z uwagi na swoją funkcję lub właściwości materiału (np. baterie, uszczelki, itp.). - Gwarancja na szyby stosowane w stolarce aluminiowej i stalowej udzielana jest na okres 5 lat i dotyczy szczelności szyb zespolonych, utrzymania adhezji szyb wielowarstwowych (poza pasem brzeżnym o szerokości 100 mm od krawędzi szyby i krawędzi otworów). Gwarancja nie dotyczy pęknięć szkła, które powodowane są zewnętrznym, mechanicznym lub termicznym wpływem. - Gwarancja na drzwi stalowe profilowe udzielana jest na okres 5 lat z wyłączeniem akcesorii (klamki, uchwyty, zamki, wkładki, samozamykacze) na które gwarancja wynosi 2 lata. - Okres gwarancji na automaty do aluminiowych drzwi automatycznych wynosi 12 miesięcy i jest udzielany przez producenta tych automatów. Przedłużenie gwarancji tylko po podpisaniu umowy serwisowej z producentem automatów. III. OKRES GWARANCJI ANTYKOROZYJNEJ WYNOSI: a) 10 lat na stolarkę aluminiową malowaną proszkowo farbami poliestrowymi- licząc od daty sprzedaży (jednak nie dłużej niż 10 lat i 6 miesięcy od daty produkcji): Gwarancja ulega skróceniu, gdy wyrób został zainstalowany w środowisku silnie agresywnym: - Dla elementów zamontowanych wewnątrz lub na zewnątrz w odkrytych terenach wiejskich w głębi lądu (C2* zagrożenie korozyjne niskie) 9 lat. - Dla elementów zamontowanych na zewnątrz w terenach miejskich w głębi lądu albo łagodnym wybrzeżu (C3* zagrożenie korozyjne średnie) 8 lat. - Dla elementów zamontowanych wewnątrz (baseny pływackie, urządzenia chemiczne) lub na zewnątrz w terenach przemysłowych w głębi lądu albo miejskich na wybrzeżu (C4* zagrożenie korozyjne wysokie) 5 lat. - Dla elementów zamontowanych na zewnątrz w terenach przemysłowych o dużej wilgotności lub o dużej zawartości chlorków (wybrzeże) (C5* zagrożenie korozyjne bardzo wysokie) 3 lata. - Dla elementów zamontowanych na zewnątrz w pobliżu morza w rejonach umiarkowanych (C6* zagrożenie korozyjne bardzo wysokie) 12 miesięcy. - Wyroby eksploatowane bliżej niż 500 m od linii brzegowej morza są wyłączone z gwarancji antykorozyjnej. b) 10 lat na elementy ogrodzeń posesyjnych (bramy, furtki, segmenty, słupy) oraz przemysłowych (bramy przesuwne PI 95, bramy dwuskrzydłowe, furtki, segmenty, panele kratowe, słupy) ocynkowane i malowane proszkowo farbami poliestrowymi - licząc od daty sprzedaży (jednak nie dłużej niż 10 lat i 6 miesięcy od daty produkcji), 5 lat na bramy przemysłowe przesuwne PI130, PI200 ocynkowane i malowane proszkowo farbami poliestrowymi, lub ocynkowane i malowane metodą klasyczną - licząc od daty sprzedaży (jednak nie dłużej niż 5 lat i 6 miesięcy od daty produkcji). - Gwarancja obejmuje odporność antykorozyjną wyrobów. - Ogrodzenie musi być w całości wykonane z produktów Producenta. - Zmiany koloru powłok, elementy napędowe i akcesoria zamkowo-zawiasowe bram i furtek, a także elementy wykonane z tworzyw sztucznych nie są objęte wydłużoną gwarancją antykorozyjną i okres gwarancji wynosi 2 lata. - Gwarancja udzielona jest pod warunkiem, że montaż odbywał się zgodnie z Instrukcją Instalowania i Obsługi oraz zasadami sztuki budowlanej, a produkt jest stosowany zgodnie z przeznaczeniem. - Gwarancja udzielona jest na wszystkie błędy produkcyjne oraz na zabezpieczenie antykorozyjne pod warunkiem, że wyroby nie są wystawione na działanie temperatury poniżej -20 o C i powyżej +50 o C oraz montowane będą w temperaturze nie niższej niż -10 o C. - Gwarancja udzielona jest pod warunkiem, że eksploatacja wyrobów będzie odbywała się w normalnych warunkach środowiskowych bez kontaktu z substancjami agresywnymi. - Wyroby eksploatowane w środowisku o bardzo wysokiej korozyjności (kategoria C5 wg PN-EN ISO ) są wyłączone z gwarancji. - Niezabezpieczone fabrycznie krawędzie cięcia lub wykonane w trakcie montażu (końcówki drutów, krawędzie otworów itp.) w odległości do 10 [mm] od linii cięcia są wyłączone z gwarancji. 2 - Wyroby eksploatowane bliżej niż 500 m od linii brzegowej morza są wyłączone z gwarancji antykorozyjnej. c) 5 lat na drzwi stalowe profilowe malowane proszkowo farbami poliestrowymilicząc od daty sprzedaży (jednak nie dłużej niż 5 lat i 6 miesięcy od daty produkcji). Gwarancja ulega skróceniu, gdy wyrób został zainstalowany w środowisku silnie agresywnym: - Dla elementów zamontowanych na zewnątrz w terenach przemysłowych o dużej wilgotności lub o dużej zawartości chlorków (wybrzeże) (C5* zagrożenie korozyjne bardzo wysokie) 3 lata. - Dla elementów zamontowanych na zewnątrz w pobliżu morza w rejonach umiarkowanych (C6* zagrożenie korozyjne bardzo wysokie) 12 miesięcy. - Wyroby eksploatowane bliżej niż 500 m od linii brzegowej morza są wyłączone z gwarancji antykorozyjnej. d) 2 lata na elementy ogrodzeń posesyjnych (bramy, furtki, segmenty, słupy) i ogrodzeń przemysłowych (bramy, furtki, segmenty, panele kratowe, słupy) ocynkowanych ogniowo zgodnie z normą PN-EN ISO licząc od daty sprzedaży (jednak nie dłużej niż 2 latai6miesięcyoddatyprodukcji). Gwarancja ulega skróceniu, gdy wyrób został zainstalowany w środowisku silnie agresywnym: - Dla elementów zamontowanych na zewnątrz w terenach przemysłowych w głębi lądu albo miejskich na wybrzeżu (C4* zagrożenie korozyjne wysokie)15 miesięcy. - Dla elementów zamontowanych na zewnątrz w terenach przemysłowych o dużej wilgotności lub o dużej zawartości chlorków (wybrzeże) (C5* zagrożenie korozyjne bardzo wysokie) 12 miesięcy. - Dla elementów zamontowanych na zewnątrz w pobliżu morza w rejonach umiarkowanych (C6* zagrożenie korozyjne bardzo wysokie) 6 miesięcy. IV. ŚWIADCZENIA GWARANCYJNE 1. W okresie gwarancyjnym usuwane są wszelkie wady produktu spowodowane stwierdzonymi wadami materiałowymi lub błędami w produkcji. 2. Producent zobowiązuje się do naprawy wadliwego produktu lub do obniżenia ceny zakupu produktu lub wymiany produktu na nowy- o sposobie decyduje Producent. 3. Okres naprawy Produktu może ulec wydłużeniu w przypadku konieczności wymiany podzespołów, które Producent musi sprowadzić od poddostawców. 4. W sytuacji, gdy naprawa produktu wymaga pracy na wysokości powyżej 2 m od poziomu gruntu, zgłaszającyreklamacjęzapewniekipieserwisowejbezpiecznydostępdoproduktu. 5. Wymienione części przechodzą na własność Producenta lub firmy świadczącej usługi serwisowe, uprawnionejprzezproducenta. Świadczenia gwarancyjne nie będą realizowane w przypadku: 1. Uszkodzeń mechanicznych powstałych w czasie magazynowania, instalowania oraz użytkowania wyrobów niezgodnie z przeznaczeniem. 2. Montażu dokonanego przez osobę niekompetentną** i niezgodnie z Instrukcją Instalowania i Obsługi lub też zaniechania konserwacji produktu opisanego w Instrukcji Instalowania i Obsługi. 3. Obsługi nieodpowiedniej i niezgodnej z Instrukcją Instalowania i Obsługi produktu lub użytkowania niesprawnego produktu. 4. Działania czynników zewnętrznych takich jak: ogień, woda, sole, ługi, kwasy, organiczne rozpuszczalniki zawierające estry, alkohole, aromaty, eter glikolowy lub chlorowane materiały węglowodorowe oraz inne agresywnie działające substancje chemiczne (np. cement, wapno, środki ścierające i czyszczące powodujące ubytki materiałowe lub rysy) lub anormalnych warunków pogodowych, klęsk żywiołowych oraz zdarzeń losowych. 5. Zakłóceń w pracy urządzenia sterującego spowodowanych silnym polem magnetycznym pochodzącym od zlokalizowanych w pobliżu urządzeń energetycznych lub radiowych. 6. Przeróbek lub zmian konstrukcyjnych dokonanych przez użytkownika lub osoby trzecie nieupoważnione do takich zmian przez Producenta. 7. Napraw przeprowadzonych przez osoby niekompetentne** lub nieupoważnione przez Producenta. 8. Zastosowania części zamiennych lub dodatkowych urządzeń innych producentów niż części oryginalne Producenta, bez pisemnej zgody Producenta. 9. Niewykonania czynności przewidzianych w Instrukcji Instalowania i Obsługi do wykonania których zobowiązany jest użytkownik produktu we własnym zakresie i na własny koszt. 10.Zastosowania bramy otworowej w środowisku o kategorii korozyjności innej niż C1, C2, C3 (wg PN-EN ISO oraz PN-EN ISO 14713). 11. Deformacji paneli bramy segmentowej na skutek ich ugięcia pod wpływem różnicy temperatury wewnątrz i na zewnątrz pomieszczenia. 12.Wykonania montażu niezgodnie z zasadami techniki i sztuki budowlanej. 13.Uszkodzeń powstałych na skutek niewłaściwego składowania lub magazynowania wyrobu. V. UWAGI KOŃCOWE 1. Załącznikiem do produktu jest Instrukcja Instalowania i Obsługi, Karta Gwarancyjna, a w przypadku bram z napędem dodatkowo Książka Raportowa Bramy. 2. Koszty naprawy usterek i wad nie podlegających naprawie gwarancyjnej ponosi wzywający serwis Producenta. 3. W przypadku konieczności przekazania podzespołu do ekspertyzy u dostawcy okres rozpatrzenia reklamacji może ulec wydłużeniu. 4. Gwarancja na sprzedany wyrób nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności wyrobu z umową. 5. Inne parametry produktów, które nie są opisane w Warunkach Gwarancji są określone w Cennikach dla właściwej grupy produktowej w opisie standardowego wykonania. * stopień korozyjności środowiska wg PN-EN ISO 14713, ** osoba kompetentna osoba zaopatrzona w niezbędne instrukcje, odpowiednio wyszkolona, o kwalifikacjach wynikających z wiedzy i praktycznego doświadczenia, zapewniająca wykonanie montażu w sposób prawidłowy i bezpieczny. Warunki gwarancji "WIŚNIOWSKI" Sp. z o.o. S.K.A.

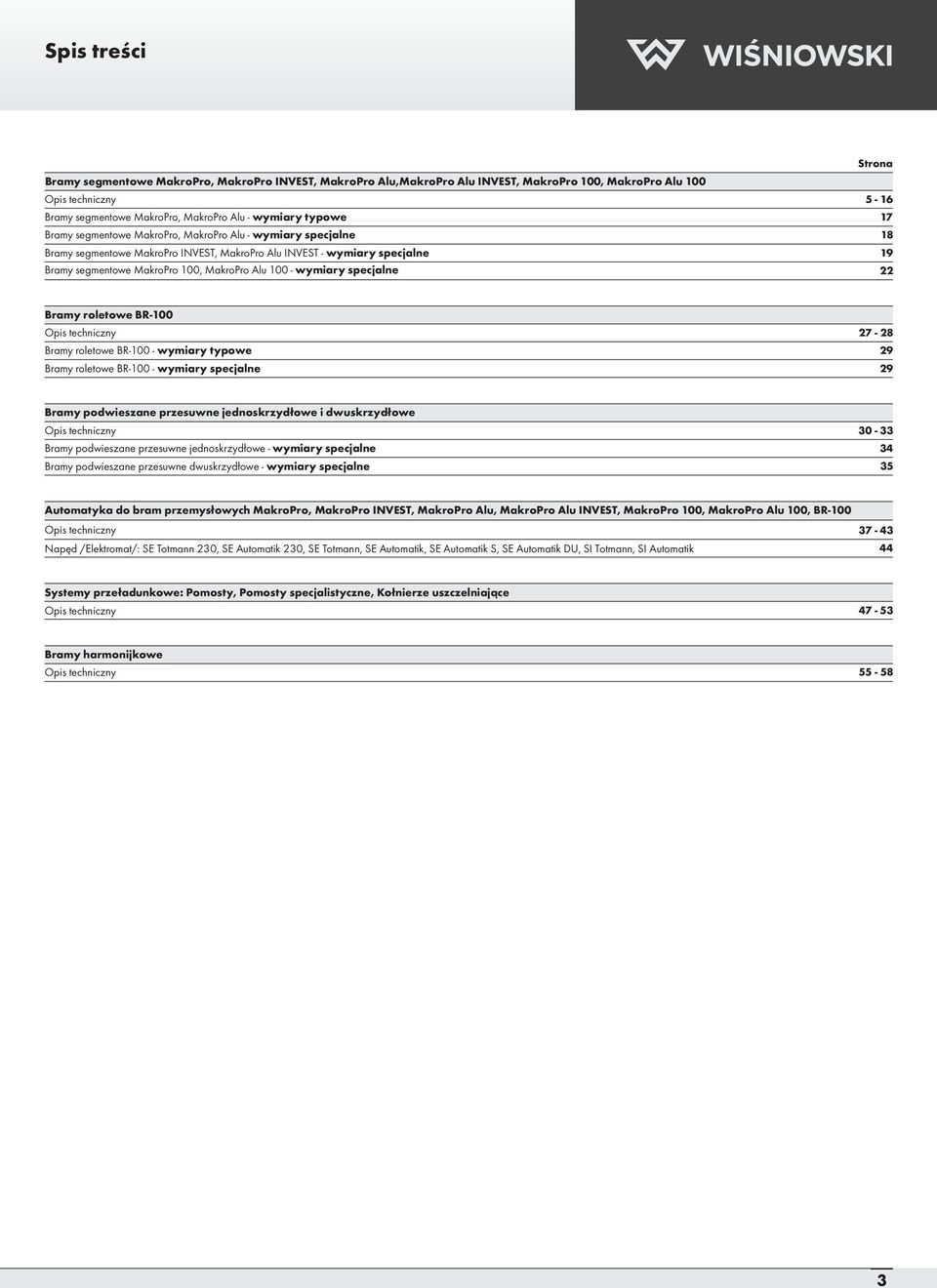

5 Spis treści Strona Bramy segmentowe MakroPro, MakroPro INVEST, MakroPro Alu,MakroPro Alu INVEST, MakroPro 100, MakroPro Alu Bramy segmentowe MakroPro, MakroPro Alu - wymiary typowe 17 Bramy segmentowe MakroPro, MakroPro Alu - wymiary specjalne 18 Bramy segmentowe MakroPro INVEST, MakroPro Alu INVEST - wymiary specjalne 19 Bramy segmentowe MakroPro 100, MakroPro Alu wymiary specjalne 22 Bramy roletowe BR Bramy roletowe BR wymiary typowe 29 Bramy roletowe BR wymiary specjalne 29 Bramy podwieszane przesuwne jednoskrzydłowe i dwuskrzydłowe Bramy podwieszane przesuwne jednoskrzydłowe - wymiary specjalne 34 Bramy podwieszane przesuwne dwuskrzydłowe - wymiary specjalne 35 Automatyka do bram przemysłowych MakroPro, MakroPro INVEST, MakroPro Alu, MakroPro Alu INVEST, MakroPro 100, MakroPro Alu 100, BR Napęd /Elektromat/: SE Totmann 230, SE Automatik 230, SE Totmann, SE Automatik, SE Automatik S, SE Automatik DU, SI Totmann, SI Automatik 44 Systemy przeładunkowe: Pomosty, Pomosty specjalistyczne, Kołnierze uszczelniające Bramy harmonijkowe

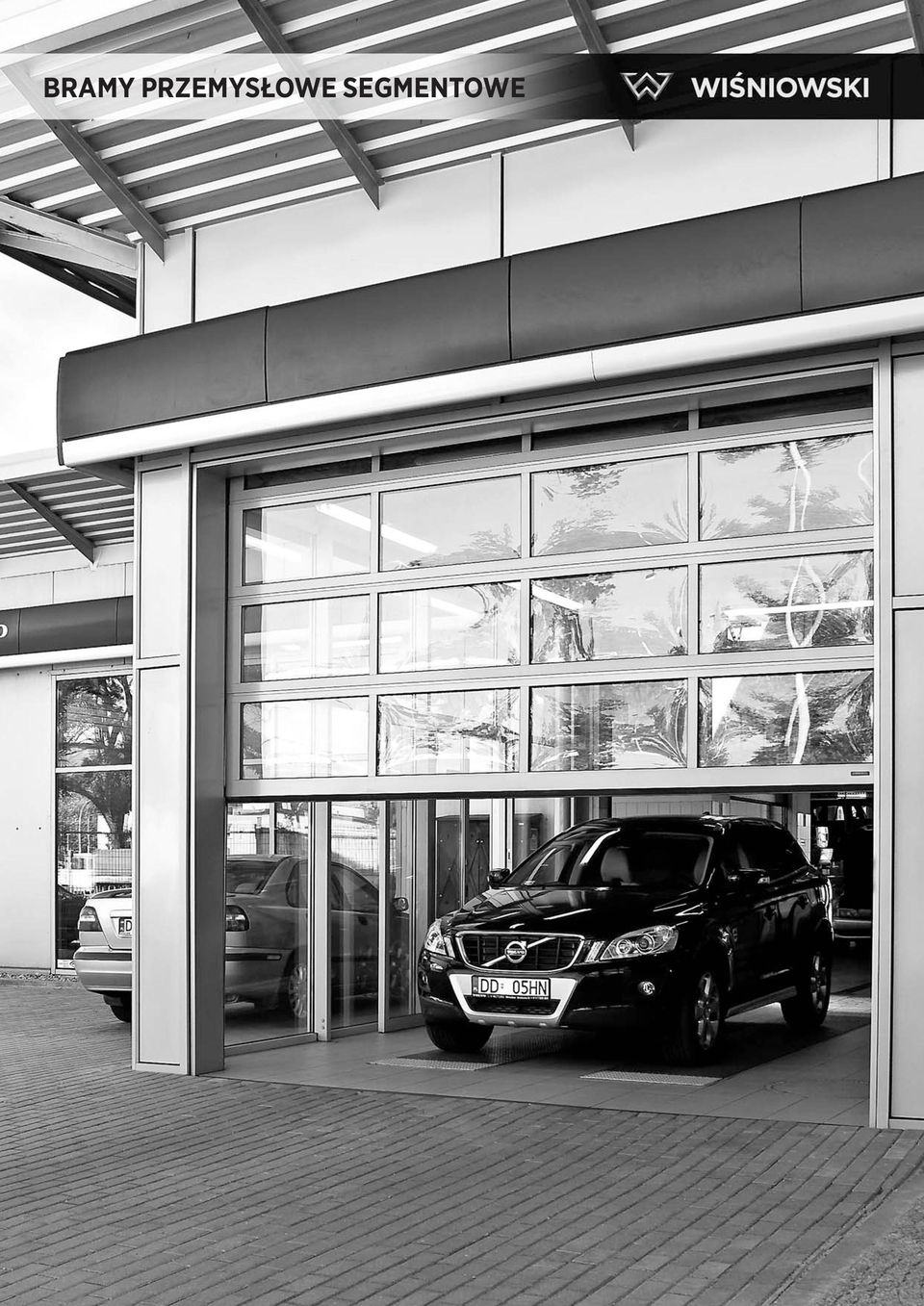

6 BRAMY PRZEMYSŁOWE SEGMENTOWE

7 Bramy segmentowe MakroPro, MakroPro INVEST MakroPro Alu, MakroPro Alu INVEST MakroPro 100, MakroPro Alu 100 Informacje ogólne Brama przemysłowa segmentowa przeznaczona jest do użytku w budynkach: mieszkalnych, użyteczności publicznej, zakładach przemysłowych, w tym branży spożywczej (bez bezpośredniego kontaktu z żywnością) oraz w garażach zbiorczych. Brama składa się z prowadnic pionowych i/lub poziomych podsufitowych, skrzydła zbudowanego z paneli stalowych wypełnionych bezfreonową pianką poliuretanową lub z paneli aluminiowych przeszklonych szybą akrylową. Konstrukcja wykonana jest z elementów ocynkowanych. Brama uszczelniona jest na całym obwodzie. Dla zrównoważenia ciężaru skrzydła w bramach MakroPro, MakroPro INVEST, MakroPro Alu i MakroPro Alu INVEST zastosowano bezpieczny układ sprężyn skrętnych, natomiast w bramach MakroPro 100 i MakroPro Alu 100 ciężar skrzydła bramy równoważony jest poprzez napęd. Bramy MakroPro, MakroPro INVEST, MakroPro Alu oraz MakroPro Alu INVEST standardowo otwierane są ręcznie. Bramy MakroPro INVEST i MakroPro Alu INVEST z napędem elektrycznym standardowo wyposażone są w napinacz linki (tylko dla bram z prowadzeniem STL, LHpz). Montaż bram w środowisku agresywnym, powodującym przyspieszoną korozję (np. w suszarniach, składowiskach substancji chemicznych) wymaga indywidualnych uzgodnień. Ze względu na zastosowane zabezpieczenia antykorozyjnego bramy mogą być stosowane zgodnie z przeznaczeniem w środowiskach o kategorii korozyjności C1, C2, C3 wg PN-EN ISO oraz PN-EN ISO Znaczenie nazewnictwa MakroPro - brama przemysłowa segmentowa, skrzydło wykonane z paneli stalowych wypełnionych bezfreonową pianką poliuretanową, sprężyny skrętne cykli równoważące ciężar skrzydła bramy. MakroPro INVEST - brama przemysłowa segmentowa, skrzydło wykonane z paneli stalowych wypełnionych bezfreonową pianką poliuretanową, sprężyny skrętne cykli równoważące ciężar skrzydła bramy. MakroPro Alu - brama przemysłowa segmentowa, skrzydło wykonane z paneli aluminiowych (bez przegrody termicznej) wypełnionych standardowo pojedynczą szybą akrylową, dolny stalowy panel wypełniony jest bezfreonową pianką poliuretanową, sprężyny skrętne cykli równoważące ciężar skrzydła bramy. MakroPro Alu INVEST - brama przemysłowa segmentowa, skrzydło wykonane z paneli aluminiowych (bez przegrody termicznej) wypełnionych standardowo pojedynczą szybą akrylową, dolny stalowy panel wypełniony jest bezfreonową pianką poliuretanową, sprężyny skrętne cykli równoważące ciężar skrzydła bramy. MakroPro brama przemysłowa segmentowa, skrzydło wykonane z paneli stalowych wypełnionych bezfreonową pianką poliuretanową. Brama nie posiada sprężyn skrętnych równoważących ciężar skrzydła, wyposażona jest w napęd elektryczny (siłownik kompaktowy) zintegrowany z bramą, który zapewnia długi okres użytkowania ( cykli) oraz komfort obsługi MakroPro Alu brama przemysłowa segmentowa, skrzydło wykonane z paneli aluminiowych (bez przegrody termicznej) wypełnionych standardowo pojedynczą szybą akrylową, dolny stalowy panel wypełniony jest bezfreonową pianką poliuretanową. Brama nie posiada sprężyn skrętnych równoważących ciężar skrzydła, wyposażona jest w napęd elektryczny (siłownik kompaktowy) zintegrowany z bramą, który zapewnia długi okres użytkowania ( cykli) oraz komfort obsługi. Skrzydło bram serii MakroPro Skrzydło wykonywane jest z paneli o wysokościach: 500, 518, 555, 625 [mm]. Stosowana wysokość paneli uzależniona jest od wysokości bramy. Panele o grubości 40 [mm] wypełnione bezfreonową pianką poliuretanową, wykonane są z blachy stalowej ocynkowanej, z zewnętrzną strukturą woodgrain, smoothgrain, sandgrain oraz silkline w przetłoczeniu: niskim, wysokim, bez przetłoczeń lub w przetłoczeniu V. Od wewnątrz struktura woodgrain. Panele powlekane są farbami poliestrowym i/lub okleinowane, zabezpieczone okuciami z blachy stalowej ocynkowanej. W dolnym segmencie zamontowana jest uszczelka przylegająca do podłoża, a w górnym uszczelka przylegająca do nadproża, gdy brama jest zamknięta. Panele posiadają zabezpieczenia kształtowe przeciw przytrzaśnięciu palców oraz uszczelki w miejscu styku dwóch paneli. Przy różnych wysokościach bram lub z różnym wyposażeniem, rozmieszczenie przetłoczeń lub rozmieszczenie przeszkleń mogą się różnić. Współczynnik przenikania ciepła Uk = 1,07 [W/m2 x K] (dla bram w wykonaniu standardowym o wymiarach 4000 x 4000 [mm]). G bez przetłoczeń W przetłoczenia wysokie N przetłoczenia niskie V przetłoczenia V Rys. 1. Skrzydło bramy serii MakroPro bez przetłoczeń, z przetłoczeniem wysokim, niskim oraz przetłoczeniem V - widok z zewnątrz. Bezfreonowa pianka poliuretanowa 40 [mm] Blacha stalowa Rys. 2. Przekrój pionowy panela stalowego w bramach serii MakroPro. Skrzydło bram serii MakroPro Alu Panele w bramach montowane są od dołu, zaczynając od najwyższego (jeżeli z uwagi na wysokość bramy jest konieczność zastosowania paneli o różnych wysokościach). Dolny panel stalowy wykonany jest w wysokościach: 500, 518, 555, 625 [mm]. Wysokość paneli aluminiowych uzależniona jest od wysokości bramy. Panele o grubości ramy 40 [mm] bez przegrody termicznej, wypełnione są standardowo pojedynczą szybą akrylową. Dolny stalowy panel standardowo w przetłoczeniu niskim ze strukturą woodgrain wypełniony jest bezfreonową pianką poliuretanową. W dolnym panelu zamontowana jest uszczelka przylegająca do podłoża,awgórnym uszczelka przylegająca do nadproża, gdy brama jest zamknięta. Panele posiadają zabezpieczenia kształtowe przeciw przytrzaśnięciu palców oraz uszczelki w miejscu styku dwóch paneli. Współczynnik przenikania ciepła U = 4,46 [W/m2 k x K] (brama o wymiarach 2500 x 2500 [mm] z pojedynczą szybą akrylową) oraz U = 1,52 [W/m2 k x K] (brama o wymiarach 2500 x 2500 [mm] z podwójną szybą akrylową). A Rama segmentu aluminiowego Pojedyncza szyba akrylowa 3 [mm] 40 [mm] Rys. 3. Przekrój pionowy panela bram serii MakroPro Alu: A - panel aluminiowy z pojedynczą szybą akrylową, B - dolny panel stalowy. B Bezfreonowa pianka poliuretanowa 40 [mm] Blacha stalowa Rys. 4. Skrzydło bram serii MakroPro Alu - widok z zewnątrz. Podział na ilość pól z szerokości - patrz str. 18, tab. 15. Równoważenie ciężaru skrzydła bramy MakroPro, MakroPro INVEST, MakroPro Alu, MakroPro Alu INVEST - układ sprężyn skrętnych wspomagający podnoszenie/opuszczanie skrzydła bramy. Bramy wyposażone są w sprężyny skrętne obliczone na cykli dla bram MakroPro INVEST, MakroPro Alu INVEST i cykli dla bram MakroPro i MakroPro Alu. Do bramy można zamontować od 1 do 4 sprężyn skrętnych w zależności od wymiarów bramy i typu prowadzenia. Sprężyny montowane są na wale nawojowym wykonanym ze stali ocynkowanej. Miejsce usytuowania sprężyn (przy nadprożu lub na końcu prowadnic poziomych) uzależnione jest od typu prowadzenia bramy. W bramach MakroPro sprężyny standardowo są w stanie czarnym, w bramach MakroPro INVEST malowane, w bramach MakroPro Alu, MakroPro Alu INVEST sprężyny standardowo są cynkowane (z wyjątkiem MakroPro INVEST LHp oraz LHpz dla N < 300 [mm]). Bramy standardowo otwierane są ręcznie (jako opcję dodatkową można zastosować napęd). MakroPro 100, MakroPro Alu napęd podnoszący / opuszczający skrzydło bramy. Bramy standardowo zintegrowane są z napędem (siłownikiem kompaktowym 3-fazowym) zamontowanym na wale napędowym montowanym przy nadprożu. Obciążenie wywołane ciężarem skrzydła bramy przenoszone jest na wał napędowy za pomocą dwóch stalowych lin nawijających się na bębny linowe zamontowane na obu końcach wału. Pełne obciążenie wywołane ciężarem skrzydła jest równoważone przez napęd elektryczny (siłownik kompaktowy). CBP/2011/

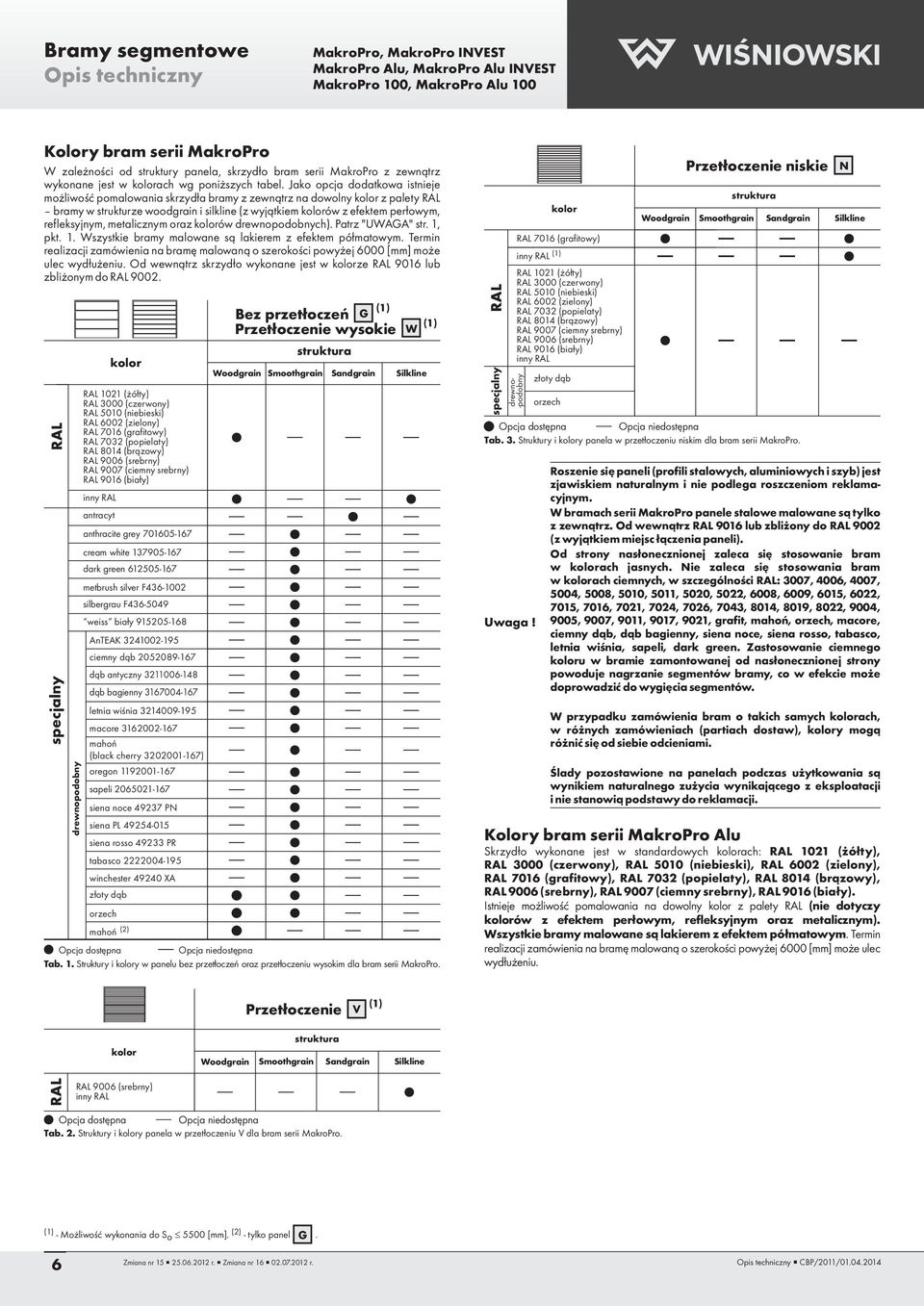

8 Bramy segmentowe MakroPro, MakroPro INVEST MakroPro Alu, MakroPro Alu INVEST MakroPro 100, MakroPro Alu 100 Kolory bram serii MakroPro W zależności od struktury panela, skrzydło bram serii MakroPro z zewnątrz wykonane jest w kolorach wg poniższych tabel. Jako opcja dodatkowa istnieje możliwość pomalowania skrzydła bramy z zewnątrz na dowolny kolor z palety RAL bramy w strukturze woodgrain i silkline (z wyjątkiem kolorów z efektem perłowym, refleksyjnym, metalicznym oraz kolorów drewnopodobnych). Patrz "UWAGA" str. 1, pkt. 1. Wszystkie bramy malowane są lakierem z efektem półmatowym. Termin realizacji zamówienia na bramę malowaną o szerokości powyżej 6000 [mm] może ulec wydłużeniu. Od wewnątrz skrzydło wykonane jest w kolorze RAL 9016 lub zbliżonym do RAL RAL specjalny drewnopodobny RAL 1021 (żółty) RAL 3000 (czerwony) RAL 5010 (niebieski) RAL 6002 (zielony) RAL 7016 (grafitowy) RAL 7032 (popielaty) RAL 8014 (brązowy) RAL 9006 (srebrny) RAL 9007 (ciemny srebrny) RAL 9016 (biały) inny RAL antracyt kolor anthracite grey cream white dark green metbrush silver F silbergrau F weiss biały AnTEAK ciemny dąb dąb antyczny dąb bagienny letnia wiśnia macore mahoń (black cherry ) oregon sapeli siena noce PN siena PL siena rosso PR tabasco winchester XA złoty dąb orzech mahoń (2) Bez przetłoczeń G Przetłoczenie wysokie struktura Opcja dostępna Opcja niedostępna Tab. 1. Struktury i kolory w panelu bez przetłoczeń oraz przetłoczeniu wysokim dla bram serii MakroPro. (1) (1) W Woodgrain Smoothgrain Sandgrain Silkline RAL specjalny kolor RAL 1021 (żółty) RAL 3000 (czerwony) RAL 5010 (niebieski) RAL 6002 (zielony) RAL 7032 (popielaty) RAL 8014 (brązowy) RAL 9007 (ciemny srebrny) RAL 9006 (srebrny) RAL 9016 (biały) inny RAL drewno- -podobny złoty dąb orzech Woodgrain Przetłoczenie niskie struktura Smoothgrain Sandgrain Opcja dostępna Opcja niedostępna Tab. 3. Struktury i kolory panela w przetłoczeniu niskim dla bram serii MakroPro. RAL 7016 (grafitowy) inny RAL (1) Silkline Roszenie się paneli (profili stalowych, aluminiowych i szyb) jest zjawiskiem naturalnym i nie podlega roszczeniom reklamacyjnym. W bramach serii MakroPro panele stalowe malowane są tylko z zewnątrz. Od wewnątrz RAL 9016 lub zbliżony do RAL 9002 (z wyjątkiem miejsc łączenia paneli). Od strony nasłonecznionej zaleca się stosowanie bram w kolorach jasnych. Nie zaleca się stosowania bram w kolorach ciemnych, w szczególności RAL: 3007, 4006, 4007, 5004, 5008, 5010, 5011, 5020, 5022, 6008, 6009, 6015, 6022, 7015, 7016, 7021, 7024, 7026, 7043, 8014, 8019, 8022, 9004, 9005, 9007, 9011, 9017, 9021, grafit, mahoń, orzech, macore, ciemny dąb, dąb bagienny, siena noce, siena rosso, tabasco, letnia wiśnia, sapeli, dark green. Zastosowanie ciemnego koloru w bramie zamontowanej od nasłonecznionej strony powoduje nagrzanie segmentów bramy, co w efekcie może doprowadzić do wygięcia segmentów. W przypadku zamówienia bram o takich samych kolorach, w różnych zamówieniach (partiach dostaw), kolory mogą różnić się od siebie odcieniami. Ślady pozostawione na panelach podczas użytkowania są wynikiem naturalnego zużycia wynikającego z eksploatacji i nie stanowią podstawy do reklamacji. Kolory bram serii MakroPro Alu Skrzydło wykonane jest w standardowych kolorach: RAL 1021 (żółty), RAL 3000 (czerwony), RAL 5010 (niebieski), RAL 6002 (zielony), RAL 7016 (grafitowy), RAL 7032 (popielaty), RAL 8014 (brązowy), RAL 9006 (srebrny), RAL 9007 (ciemny srebrny), RAL 9016 (biały). Istnieje możliwość pomalowania na dowolny kolor z palety RAL (nie dotyczy kolorów z efektem perłowym, refleksyjnym oraz metalicznym). Wszystkie bramy malowane są lakierem z efektem półmatowym. Termin realizacji zamówienia na bramę malowaną o szerokości powyżej 6000 [mm] może ulec wydłużeniu. N Przetłoczenie V (1) kolor Woodgrain Smoothgrain struktura Sandgrain Silkline RAL RAL 9006 (srebrny) inny RAL Opcja dostępna Opcja niedostępna Tab. 2. Struktury i kolory panela w przetłoczeniu V dla bram serii MakroPro. (1) - Możliwość wykonania do (2) So 5500 [mm]. - tylko panel G. 6 Zmiana nr r. Zmiana nr r. CBP/2011/

9 Bramy segmentowe MakroPro, MakroPro INVEST MakroPro Alu, MakroPro Alu INVEST MakroPro 100, MakroPro Alu 100 W bramach MakroPro Alu, MakroPro Alu INVEST i MakroPro Alu 100 panele aluminiowe wykonane są z profilu bez przegrody termicznej, malowane obustronnie. Dolny panel stalowy malowany jest tylko z zewnątrz w kolorze bramy (od wewnątrz RAL 9016 lub zbliżony do RAL 9002). Roszenie się paneli i szyb jest zjawiskiem naturalnym i nie podlega roszczeniom reklamacyjnym. Od strony nasłonecznionej zaleca się stosowanie bram w kolorach jasnych. Nie zaleca się stosowania bram w kolorach ciemnych, w szczególności RAL: 3007, 4006, 4007, 5004, 5008, 5010, 5011, 5020, 5022, 6008, 6009, 6015, 6022, 7015, 7016, 7021, 7024, 7026, 7043, 8014, 8019, 8022, 9004, 9005, 9007, 9011, 9017, Zastosowanie ciemnego koloru w bramie zamontowanej od nasłonecznionej strony powoduje nagrzanie segmentów bramy, co w efekcie może doprowadzić do wygięcia segmentów. W przypadku zamówienia bram o takich samych kolorach, w różnych zamówieniach (partiach dostaw), kolory mogą różnić się od siebie odcieniami. Ślady pozostawione na panelach podczas użytkowania są wynikiem naturalnego zużycia wynikającego z eksploatacji i nie stanowią podstawy do reklamacji. Konstrukcja nośna / prowadnice Wykonane są z elementów stalowych, ocynkowanych. Kształt prowadnic profilowanych uniemożliwia wysunięcie poruszających się w nich rolek tocznych. Prowadnice pionowe wyposażono w uszczelki, do których przylega skrzydło bramy, gdy jest ona w pozycji zamkniętej. Długość poszczególnych prowadnic i kąt nachylenia prowadnicy poziomej w stosunku do prowadnicy pionowej uzależniony jest od typu prowadzenia. Więcej na str Typy prowadzeń (montażu) i wymagane parametry zabudowy. Wymiary montażowe Warunki zabudowy H o W 1 W 2 S o N Rys. 5. Wymiary montażowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy przemysłowej segmentowej. E So - szerokość otworu, wymiar zamówieniowy, Sj - szerokość światła wjazdu po zamontowaniu bramy, Ho - wysokość otworu, wymiar zamówieniowy, Hj - wysokość światła wjazdu po zamontowaniu bramy, N - minimalne wymagane nadproże, W1 - minimalna wymagana przestrzeń boczna, W2 - minimalna wymagana przestrzeń boczna, E - minimalna wymagana głębokość pomieszczenia z wolną przestrzenią pod sufitem. Okucia / zawiasy / zamek / rygiel Okucia na końcach paneli bramy MakroPro, MakroPro INVEST, MakroPro 100 wykonane są z blachy stalowej ocynkowanej. Zawiasy środkowe i boczne (pomiędzy segmentami) są stalowe, ocynkowane i mocowane wkrętami do panela. W zawiasach osadzono suwliwe rolki łożyskowane, prowadzące skrzydło bramy w prowadnicach. Bramy o So 2600 [mm] nie posiadają zawiasów środkowych. Bramy MakroPro, MakroPro INVEST, MakroPro Alu i MakroPro Alu INVEST bez napędu elektrycznego standardowo wyposażone są w zasuwę ręczną (jako opcję dodatkową zamiennie można zastosować zamek). Istnieje możliwość zamówienia bramy bez zasuwy ręcznej, jednak nie powoduje to obniżenia ceny. Zabezpieczenia MakroPro, MakroPro INVEST, MakroPro Alu, MakroPro Alu INVEST MakroPro 100, MakroPro Alu 100 Specjalnie wyprofilowane panele uniemożliwiają przytrzaśnięcie palców w miejscu ich łączenia. Zabezpieczenie w przypadku pęknięcia lin - wszystkie bramy przemysłowe segmentowe posiadają hamulce bezpieczeństwa uniemożliwiające opadnięcie skrzydła w przypadku uszkodzenia lin podtrzymujących. Czujnik otwarcia drzwi przejściowych - stosowany w bramach z napędem oraz z drzwiami przejściowymi. Czujnik otwarcia zamka, listwa optyczna, fotokomórki - Automatyka / Opcje dodatkowe. Zabezpieczenie przed podważeniem skrzydła bramy - Opcje dodatkowe. MakroPro, MakroPro INVEST, MakroPro Alu, MakroPro Alu INVEST Zabezpieczenie w przypadku zerwania sprężyny - hamulce bezpieczeństwa uniemożliwiające opadnięcie skrzydła w przypadku pęknięcia sprężyny równoważącej ciężar skrzydła bramy. MakroPro 100, MakroPro Alu 100 Cichobieżna, samohamowna przekładnia ślimakowa. Hamulec elektromagnetyczny z dociskiem sprężynowym zabudowany na siłowniku-wbramach o powierzchni powyżej 32 [m 2]. Urządzenie chwytające w przekładni - zabezpiecza przed opadnięciem bramy w przypadku wyłamania zębów przekładni, niezależne od prędkości obrotowej, niezależne od kierunku obrotów, niezależne od pozycji zabudowy, nie wymaga zabiegów konserwacyjnych, samokontrolujące, o bardzo dobrych własnościach tłumiących w momencie chwytu. CBP/2011/ Zmiana nr r. 7

10 Bramy segmentowe MakroPro, MakroPro INVEST MakroPro Alu, MakroPro Alu INVEST MakroPro 100, MakroPro Alu 100 STL - Standardowe prowadzenie E N H o W 1min lub W 2min W 1, W2 STL Od strony mechanizmu otwierającego (2) Od strony wolnej MakroPro MakroPro Alu MakroPro INVEST MakroPro Alu INVEST MakroPro 100 MakroPro Alu 100 S j So So So H j Ho (1) Ho (1) Ho dla H o <_ 4500 [mm] i S o x H o <_ 24 [m 2] = 520 [mm] (A) - str. 22 = 420 [mm] N min = 420 = 600 [mm] (B) - str. 22 dla H o > 4500 [mm] lub S o x H o > 24 [m 2] = 750 [mm] (C) - str. 22 = 520 [mm] dla przekładni łańcuchowej = 250 [mm] STL STL STL dla siłownika kompaktowego = 350 [mm] dla przekładni łańcuchowej = 250 [mm] dla siłownika kompaktowego = 350 [mm] dla siłownika kompaktowego = 600 [mm] 150 [mm] 110 [mm] 250 [mm] Rys. 6. Prowadzenie STL. E min H o [mm] H o [mm] (3) H o [mm] (4) H o [mm] LH - Niskie prowadzenie - dostępne do max. powierzchni bramy So xho 20,25 [m 2], w przypadku bramy o wymiarach większych niż 4500 x 4500 [mm] możliwość wykonania (5) należy skonsultować z Działem Handlowym. E LH S j H j MakroPro MakroPro Alu Ho [mm] (1) MakroPro INVEST MakroPro Alu INVEST MakroPro 100 MakroPro Alu 100 LH LH LH So N N min = 220 [mm] H o Nie dotyczy Nie dotyczy W 1min lub W 2min W 1, W2 Od strony mechanizmu otwierającego (2) Od strony wolnej dla przekładni łańcuchowej = 350 [mm] 250 [mm] dla siłownika kompaktowego = 450 [mm] Rys. 7. Prowadzenie LH. LHp - Prowadzenie niskie proste, polecane w budynkach mieszkalnych, użyteczności publicznej, zakładach przemysłowych w tym branży spożywczej. Możliwość wykonania - str. 19. E E min LHp S j H j H o [mm] MakroPro MakroPro Alu MakroPro INVEST MakroPro Alu INVEST LHp LHp LHp So Ho MakroPro 100 MakroPro Alu 100 N N min = 370 [mm] Nie dotyczy Nie dotyczy H o Rys. 8. Prowadzenie LHp. W 1min lub W 2min W 1, W2 Tab. 4. Typy prowadzeń (montażu) i wymagane parametry zabudowy. Od strony mechanizmu otwierającego (2) E min Od strony wolnej dla siłownika kompaktowego = 350 [mm] 150 [mm] H o [mm] (1) - Dotyczy tylko bram z napędem elektrycznym lub przekładnią łańcuchową. (2) - Minimalna przestrzeń boczna uwzględniająca zapas na bezkolizyjny montaż i demontaż mechanizmu otwierającego. (3) - Brama otwierana ręcznie. (4) - Brama otwierana automatycznie. (5) - Wprowadzając zamówienie przez program "HURTOWNIK", program informuje o możliwości wykonania bramy. 8 CBP/2011/

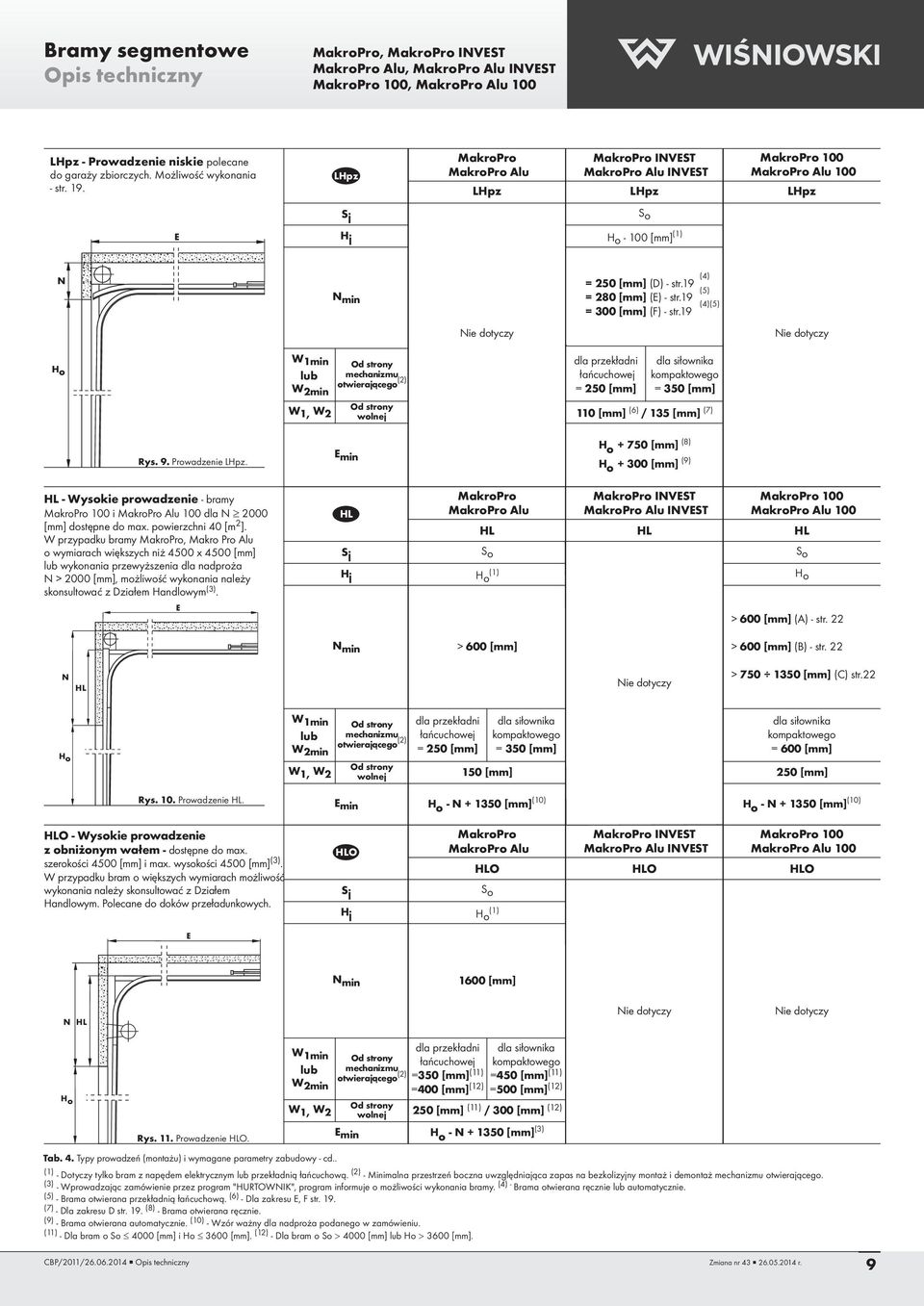

11 Bramy segmentowe MakroPro, MakroPro INVEST MakroPro Alu, MakroPro Alu INVEST MakroPro 100, MakroPro Alu 100 LHpz - Prowadzenie niskie polecane do garaży zbiorczych. Możliwość wykonania -str.19. E LHpz S j H j MakroPro MakroPro Alu MakroPro INVEST MakroPro Alu INVEST MakroPro 100 MakroPro Alu 100 LHpz LHpz LHpz So Ho [mm] (1) N N min (4) = 250 [mm] (D) - str.19 (5) = 280 [mm] (E) - str.19 (4)(5) = 300 [mm] (F) - str.19 Nie dotyczy Nie dotyczy H o W 1min lub W 2min Od strony mechanizmu otwierającego (2) dla przekładni łańcuchowej = 250 [mm] dla siłownika kompaktowego = 350 [mm] W, W 1 2 Od strony wolnej (6) (7) 110 [mm] / 135 [mm] Rys. 9. Prowadzenie LHpz. HL - Wysokie prowadzenie -bramy MakroPro 100 i MakroPro Alu 100 dla N 2000 [mm] dostępne do max. powierzchni 40 [ m 2 ]. W przypadku bramy MakroPro, Makro Pro Alu o wymiarach większych niż 4500 x 4500 [mm] lub wykonania przewyższenia dla nadproża N > 2000 [mm], możliwość wykonania należy skonsultować z Działem Handlowym (3). E E min HL S j H j MakroPro MakroPro Alu HL HL HL So Ho (1) H o [mm] (8) H o [mm] (9) MakroPro INVEST MakroPro Alu INVEST MakroPro 100 MakroPro Alu 100 So Ho > 600 [mm] (A) - str. 22 N min > 600 [mm] > 600 [mm] (B) - str. 22 N HL Nie dotyczy > [mm] (C) str.22 H o W 1min lub W 2min W 1, W2 Od strony mechanizmu otwierającego (2) Od strony wolnej dla przekładni łańcuchowej = 250 [mm] 150 [mm] dla siłownika kompaktowego = 350 [mm] dla siłownika kompaktowego = 600 [mm] 250 [mm] Rys. 10. Prowadzenie HL. HLO - Wysokie prowadzenie z obniżonym wałem - dostępne do max. szerokości 4500 [mm] i max. wysokości 4500 [mm](3). W przypadku bram o większych wymiarach możliwość wykonania należy skonsultować z Działem Handlowym. Polecane do doków przeładunkowych. E E min HLO S j H j H o - N [mm] (10) H o - N [mm] (10) MakroPro MakroPro Alu So MakroPro INVEST MakroPro Alu INVEST MakroPro 100 MakroPro Alu 100 HLO HLO HLO Ho (1) N min 1600 [mm] N HL Nie dotyczy Nie dotyczy H o Rys. 11. Prowadzenie HLO. W 1min lub W 2min W, W 1 2 Tab. 4. Typy prowadzeń (montażu) i wymagane parametry zabudowy - cd.. Od strony mechanizmu otwierającego (2) E min Od strony wolnej dla przekładni łańcuchowej =350 [mm] (11) =400 [mm] (12) dla siłownika kompaktowego =450 [mm] (11) =500 [mm] (12) 250 [mm] (11) / 300 [mm] (12) H o - N [mm] (3) (1) - Dotyczy tylko bram z napędem elektrycznym lub przekładnią łańcuchową. (2) - Minimalna przestrzeń boczna uwzględniająca zapas na bezkolizyjny montaż i demontaż mechanizmu otwierającego. (3) - Wprowadzając zamówienie przez program "HURTOWNIK", program informuje o możliwości wykonania bramy. (4) - Brama otwierana ręcznie lub automatycznie. (5) - Brama otwierana przekładnią łańcuchową. (6) - Dla zakresu E, F str. 19. (7) - Dla zakresu D str. 19. (8) - Brama otwierana ręcznie. (9) - Brama otwierana automatycznie. (10) - Wzór ważny dla nadproża podanego w zamówieniu. (11) - Dla bram o So 4000 [mm] i Ho 3600 [mm]. (12) - Dla bram o So 4000 [mm] lub Ho 3600 [mm]. CBP/2011/ Zmiana nr r. 9

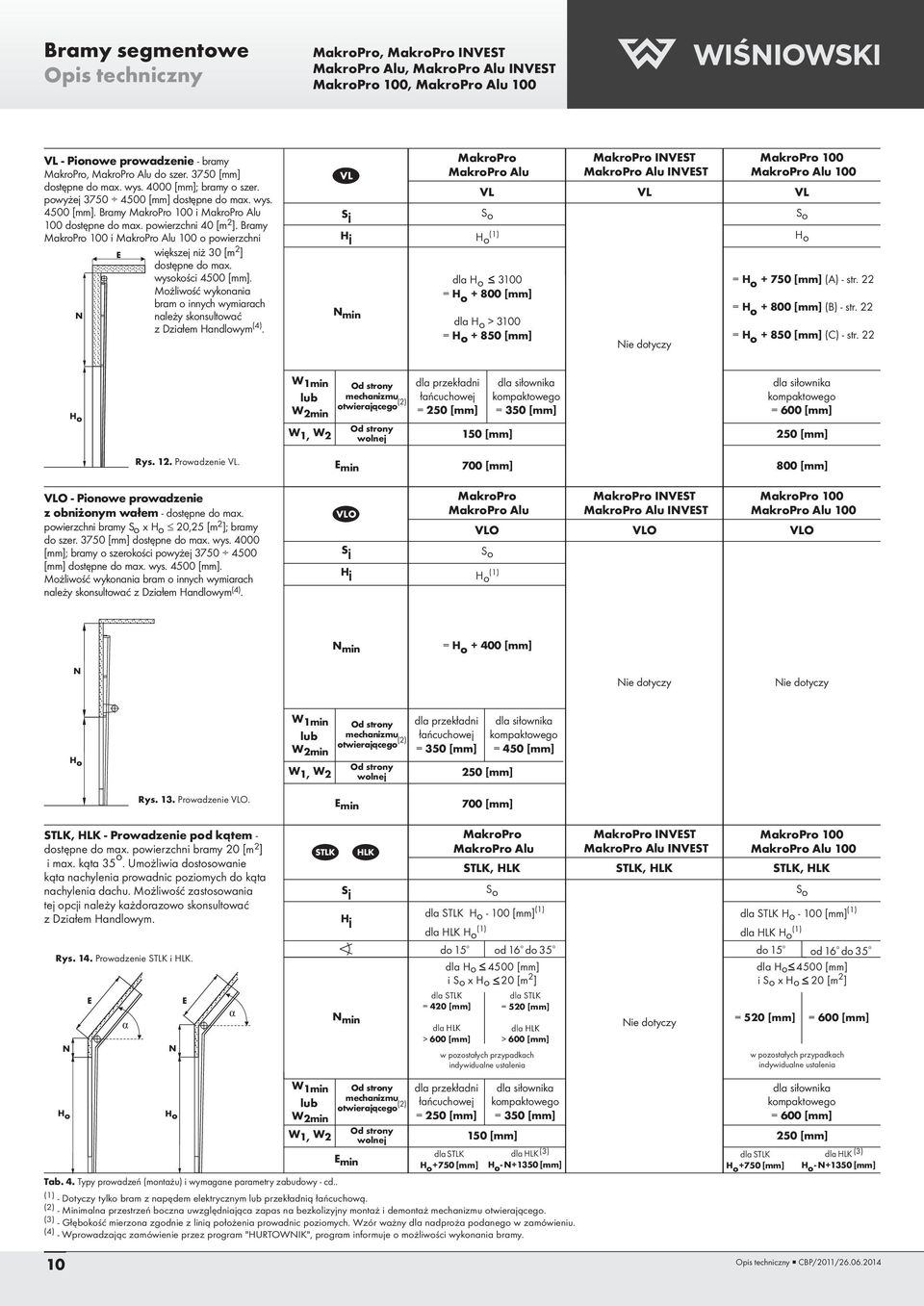

12 Bramy segmentowe MakroPro, MakroPro INVEST MakroPro Alu, MakroPro Alu INVEST MakroPro 100, MakroPro Alu 100 VL - Pionowe prowadzenie -bramy MakroPro, MakroPro Alu do szer [mm] dostępne do max. wys [mm]; bramy o szer. powyżej [mm] dostępne do max. wys [mm]. Bramy MakroPro 100 i MakroPro Alu 100 dostępne do max. powierzchni 40 [ m 2 ]. Bramy MakroPro 100 i MakroPro Alu 100 o powierzchni większej niż 30 [m 2 E ] dostępne do max. wysokości 4500 [mm]. Możliwość wykonania bram o innych wymiarach N należy skonsultować (4) z Działem Handlowym. VL S j H j Ho (1) Ho So So N min MakroPro MakroPro Alu VL dla H o <_ 3100 = H o [mm] dla H o > 3100 = H o [mm] MakroPro INVEST MakroPro Alu INVEST VL Nie dotyczy MakroPro 100 MakroPro Alu 100 VL = H o [mm] (A) - str. 22 = H o [mm] (B) - str. 22 = H o [mm] (C) - str. 22 H o W 1min lub W 2min W 1, W2 Od strony mechanizmu otwierającego (2) Od strony wolnej dla przekładni łańcuchowej = 250 [mm] 150 [mm] dla siłownika kompaktowego = 350 [mm] dla siłownika kompaktowego = 600 [mm] 250 [mm] Rys. 12. Prowadzenie VL. E min 700 [mm] 800 [mm] VLO - Pionowe prowadzenie z obniżonym wałem - dostępne do max. powierzchni bramy So xho 20,25 [m 2]; bramy do szer [mm] dostępne do max. wys [mm]; bramy o szerokości powyżej [mm] dostępne do max. wys [mm]. Możliwość wykonania bram o innych wymiarach należy skonsultować z Działem Handlowym (4). VLO S j H j MakroPro MakroPro Alu VLO VLO VLO So Ho (1) MakroPro INVEST MakroPro Alu INVEST MakroPro 100 MakroPro Alu 100 N min = H o [mm] N Nie dotyczy Nie dotyczy H o W 1min lub W 2min W 1, W2 Od strony mechanizmu otwierającego (2) Od strony wolnej dla przekładni łańcuchowej = 350 [mm] dla siłownika kompaktowego = 450 [mm] 250 [mm] N E Rys. 13. Prowadzenie VLO. STLK, HLK - Prowadzenie pod kątem - dostępne do max. powierzchni bramy 2 35 o 0[ m 2 ] i max. kąta. Umożliwia dostosowanie kąta nachylenia prowadnic poziomych do kąta nachylenia dachu. Możliwość zastosowania tej opcji należy każdorazowo skonsultować z Działem Handlowym. Rys. 14. Prowadzenie STLK i HLK. α N E α E min STLK HLK S j H j N min 700 [mm] MakroPro MakroPro Alu MakroPro INVEST MakroPro Alu INVEST MakroPro 100 MakroPro Alu 100 STLK, HLK STLK, HLK STLK, HLK So So (1) dla STLK Ho [mm] (1) dla STLK Ho [mm] (1) dla HLK Ho (1) dla HLK Ho do 15 o do 15 o o o od 16 o do 35 od 16 do 35 dla Ho <_ 4500 [mm] dla Ho<_ 4500 [mm] 2 2 i So x Ho <_ 20 [m ] i So x Ho <_ 20 [m ] dla STLK dla STLK = 420 [mm] = 520 [mm] dla HLK dla HLK Nie dotyczy = 520 [mm] = 600 [mm] > 600 [mm] > 600 [mm] w pozostałych przypadkach indywidualne ustalenia w pozostałych przypadkach indywidualne ustalenia H o H o W 1min lub W 2min W 1, W2 Od strony mechanizmu otwierającego (2) E min Od strony wolnej dla przekładni łańcuchowej = 250 [mm] dla siłownika kompaktowego = 350 [mm] Tab. 4. Typy prowadzeń (montażu) i wymagane parametry zabudowy - cd.. (1) - Dotyczy tylko bram z napędem elektrycznym lub przekładnią łańcuchową. (2) - Minimalna przestrzeń boczna uwzględniająca zapas na bezkolizyjny montaż i demontaż mechanizmu otwierającego. (3) - Głębokość mierzona zgodnie z linią położenia prowadnic poziomych. Wzór ważny dla nadproża podanego w zamówieniu. (4) - Wprowadzając zamówienie przez program "HURTOWNIK", program informuje o możliwości wykonania bramy. dla siłownika kompaktowego = 600 [mm] 150 [mm] 250 [mm] dla STLK dla HLK(3) dla STLK dla HLK (3) H o +750 [mm] H o - N+1350 [mm] H o +750 [mm] H o - N+1350 [mm] 10 CBP/2011/

13 Bramy segmentowe MakroPro, MakroPro INVEST MakroPro Alu, MakroPro Alu INVEST MakroPro 100, MakroPro Alu 100 Inny kolor RAL Istnieje możliwość pomalowania skrzydła bramy na dowolny kolor (inny niż standardowy) z palety RAL - tylko bramy w strukturze woodgrain i silkline (z wyjątkiem kolorów z efektem perłowym, refleksyjnym, metalicznym i kolorów ciemnych wg zaleceń na str. 6) - półmat. Patrz UWAGA str. 1, pkt.1. Przekładnia łańcuchowa Zalecana do bram o So xho > niż 9 [ m 2 ] i wysokości większej niż 3000 [mm]. Przekładnia wyposażona jest w łańcuch o długości dostosowanej do typu prowadzenia bramy. W przypadku zakupu samej przekładni, przekładnia posiada łańcuch o długości ok. 7 [mb]. Nie dotyczy bram z prowadzeniem LHp oraz LHpz w zakresie wymiarowym D str [mm] W bramach MakroPro Alu, MakroPro Alu INVEST i MakroPro Alu 100 panele aluminiowe malowane są obustronnie, natomiast dolny panel stalowy malowany jest tylko z zewnątrz w kolorze bramy (od wewnątrz RAL 9016 lub zbliżony do RAL 9002). W bramach MakroPro, MakroPro INVEST i MakroPro 100 panele stalowe malowane są tylko z zewnątrz. Od wewnątrz RAL 9016 lub zbliżony do RAL 9002 (z wyjątkiem miejsc łączenia paneli). Sprężyny cykli Przy prowadzeniu STL i LH sprężyny cykli dostępne są do bram MakroPro, MakroPro Alu o maksymalnych wymiarach 4500 x 4500 [mm]. W MakroPro INVEST, MakroPro Alu INVEST dostępne do maksymalnych wymiarów 4000 x 4000 [mm] z prowadzeniem STL oraz LHpz (przy prowadzeniu LHpz Nmin = 300 [mm]). W przypadku większych wymiarów lub innego typu prowadzenia - indywidualne ustalenia. Cynkowane sprężyny Cynkowanie sprężyn równoważących ciężar skrzydła bramy, jako zabezpieczenie antykorozyjne. Dotyczy tylko MakroPro oraz MakroPro INVEST z prowadzeniem STL, LHpz dla Nmin = 300 [mm]. Sprężyny cynkowane są standardowo w bramach serii MakroPro Alu (z wyjątkiem MakroPro Alu INVEST LHp i LHpz dla N < 300 [mm]). Napęd MakroPro, MakroPro INVEST, MakroPro Alu, MakroPro Alu INVEST - możliwość zastosowania napędu elektrycznego do obsługi bramy. MakroPro 100, MakroPro Alu napęd elektryczny jest standardowym wyposażeniem bramy. Dostosowanie do napędu producenta Dostosowanie bramy do montażu napędu bocznego kompaktowego lub przekładni łańcuchowej ręcznej - tylko w przypadku, gdy napęd nie jest zakupiony razem z bramą lub będzie zamontowany w późniejszym czasie. Dostosowanie do montażu przekładni łańcuchowej ręcznej obejmuje wydłużenie wału nawojowego. Dostosowanie do montażu napędu obejmuje wydłużenie wału nawojowego, wymiany uszczelki dolnej (przylegającej do podłoża) umożliwiającej montaż optycznych czujników krawędziowej listwy bezpieczeństwa oraz zamontowanie czujnika otwarcia drzwi przejściowych (jeżeli brama posiada drzwi przejściowe). Nie dotyczy bram MakroPro 100, MakroPro Alu 100 oraz bram z niskim progiem. 170 [mm] Ø25,4 81 [mm] Napinacz linki Zabezpiecza przed spadnięciem lin z bębna nawojowego w przypadku zablokowania skrzydła bramy. Zalecany do bram z napędem elektrycznym. Dostępny tylko z prowadzeniem STL, LHpz, LHp. W bramach z napędem MakroPro INVEST, MakroPro Alu INVEST z prowadzeniem STL, LHpz napinacz linki jest w wyposażeniu standardowym. W bramach z napinaczem linki nie stosowane są odbojniki. Przekładnia sznurowa Do bram o powierzchni So xho _ <9[ m 2 ]iho _ < 3000 [mm]. Nie dotyczy bram MakroPro 100, MakroPro Alu 100, MakroPro INVEST, MakroPro Alu INVEST oraz MakroPro, MakroPro Alu z prowadzeniem LH, VLO. Rys. 17. Przekładnia sznurowa. Klapa odciągu spalin Wykonana ze stali nierdzewnej. Wewnętrzna średnica otworu 83 [mm]. Element możliwy do zastosowania tylko w panelu stalowym. Zamek O 83 [mm] Rys. 18. Klapa odciągu spalin. Zabezpieczenie przed podważeniem skrzydła bramy Uniemożliwia podważenie skrzydła bramy z zewnątrz pomieszczenia przez osoby postronne. Przeznaczone jest tylko do bram wyposażonych w siłownik kompaktowy (z wyjątkiem prowadzeń LH w bramach MakroPro, MakroPro Alu oraz z wyjątkiem bram MakroPro INVEST, MakroPro Alu INVEST LHpz, LHp, STL. Rys. 19. Zabezpieczenie przed podważeniem. Zamek z klamką, ryglem i wkładką (trzy klucze). W bramach MakroPro Alu, MakroPro Alu INVEST, MakroPro Alu 100 zamek jest montowany w pierwszym panelu od dołu. W bramach MakroPro, MakroPro INVEST i MakroPro 100 zamek montowany jest w drugim panelu od dołu. W bramach MakroPro o Ho 2500 [mm] z prowadzeniem LH zamek montowany jest w pierwszym panelu. Zamek w bramach z napędem elektrycznym może być zamontowany tylko z Czujnikiem otwarcia zamka - patrz str. 43 Automatyka. Zamek nie jest dostępny w bramach z prowadzeniem VLO (So 3000 [mm] i Ho 3100 [mm]) oraz z prowadzeniem HLO. Rys. 15. Przekładnia łańcuchowa. Napinacz łańcucha Przeznaczony jest do stosowania z opcją "przekładnia łańcuchowa". Utrzymuje łańcuch w stałym położeniu. Standardowo wyposażony jest w osłonę. Nie dotyczy bram z prowadzeniem LHp oraz LHpz w zakresie wymiarowym D str. 19. Rys. 20. Zamek - widok od wewnątrz. Rys. 16. Napinacz łańcucha. CBP/2011/ Zmiana nr r. Zmiana nr r. 11

14 Bramy segmentowe MakroPro, MakroPro INVEST MakroPro Alu, MakroPro Alu INVEST MakroPro 100, MakroPro Alu 100 Drzwi przejściowe w bramie serii MakroPro (2) Drzwi standardowe i niestandardowe Minimalne wymiary bramy w której można zastosować drzwi przejściowe wynoszą 2000 x 2100 [mm] (So xho). Maksymalne wymiary bramy w której można zastosować drzwi przejściowe wynoszą 5000 x 5000 [mm] (So xho). Możliwość zastosowania drzwi przejściowych przy prowadzeniu HL, HLO, HLK, VL, (1) VLO w bramach o Ho 2750 [mm]. Standardowa szerokość światła przejścia wynosi 800 [mm], wysokość światła przejścia może wynosić od 1800 [mm] do 1980 [mm] w zależności od wysokości bramy i zastosowanych paneli. Drzwi w bramach o Ho 2500 [mm] można zastosować tylko w bramach oso 3000 [mm]. Możliwość zastosowania drzwi przejściowych w bramie z panelem aluminiowym przeszklonym lub panelem wentylowanym przy So 2400 [mm]. Okucie dolne w bramie z drzwiami przejściowymi może różnić się od okucia dolnego w bramie bez drzwi. Drzwi posiadają próg o wysokości ~ 100 [mm] (w tym uszczelka ~ 40 [mm]). Bramy wyposażone w drzwi przejściowe i napęd elektryczny posiadają czujnik otwarcia drzwi przejściowych (3). Standardowo otwierane są w prawo na zewnątrz (drzwi nie mogą być otwierane do wewnątrz oraz nie mogą być otwierane w lewo). Okucie drzwi standardowo wykonane jest w kolorze naturalnego aluminium. Jako opcja dodatkowa okucia mogą być wykonane w kolorze wg tab. 6. Okucie dolne skrzydła bramy jest wykonane z aluminium malowanego na kolor RAL 9005 (dotyczy bramy z dolnym panelem stalowym). W bramie bez okienek drzwi przejściowe standardowo są montowane na środku szerokości skrzydła bramy. Istnieje możliwość przesunięcia drzwi względem środka bramy, wówczas minimalna odległość od pionowych krawędzi skrzydła bramy wynosi ~ 500 [mm]. Dolna krawędź drzwi wyposażona w uszczelnienie szczotkowe. Tylko drzwi niestandardowe Maksymalne wymiary światła przejścia wynoszą 900 x 2000 [mm]. Jeżeli w bramie serii MakroPro czwarty panel od dołu jest aluminiowy przeszklony lub wentylowany - wykonanie drzwi przejściowych jest niestandardowe. Wymiar inny niż standardowy - należy każdorazowo ustalić z Działem Handlowym. 800 [mm] [mm] Rys. 21. Drzwi przejściowe standardowe w bramie serii MakroPro - widok z zewnątrz. Drzwi przejściowe w bramie serii MakroPro Alu Drzwi niestandardowe: Minimalne wymiary bramy, w której można zastosować drzwi przejściowe wynoszą 2400 x 2600 [mm] (So xho). Maksymalne wymiary bramy, w której można zastosować drzwi przejściowe wynoszą 5000 x 5000 [mm] (So xho). Możliwość zastosowania drzwi przejściowych przy prowadzeniu HL, HLO, HLK, VL, VLO w bramach o Ho 2750 [mm] (1). Bramy wyposażone w drzwi przejściowe i napęd elektryczny posiadają czujnik otwarcia drzwi przejściowych (3). Standardowa szerokość światła przejścia wynosi 800 [mm], wysokość światła przejścia może wynosić od 1800 [mm] do 2050 [mm] w zależności od wysokości bramy i zastosowanych paneli. Standardowo otwierane w prawo na zewnątrz (drzwi nie mogą być otwierane do wewnątrz oraz nie mogą być otwierane w lewo). Drzwi posiadają próg o wysokości ~ 100 [mm] (w tym uszczelka ~ 40 [mm]). Okucie drzwi standardowo wykonane jest w kolorze naturalnego aluminium. Jako opcja dodatkowa okucia mogą być wykonane w kolorze wg tab. 6. Okucie dolne skrzydła bramy jest wykonane z aluminium malowanego na kolor RAL 9005 (dotyczy bramy z dolnym panelem stalowym). Okucie dolne w bramie z drzwiami przejściowymi może różnić się od okucia dolnego stosowanego w bramie bez drzwi. Drzwi przejściowe montowane są na środku lub przesunięte względem szerokości środka bramy (patrz: rys. 22 i 23). Usytuowanie drzwi uzależnione jest od podziału na pionową ilość pól z szerokości (patrz: str. 18, tab. 15). (1) - Przy prowadzeniu HL, HLO, HLK, VL, VLO o Ho < 2750 możliwość wykonania drzwi przejściowych po wykonaniu odpowiedniej konstrukcji pod montaż prowadnic bramy. Możliwość wykonania należy ustalić każdorazowo z Działem Handlowym. (2) - Drzwiprzejściowewewszystkichkolorachzprzetłoczeniem G, W, V oraz w kolorach złoty dąb, orzech z przetłoczeniem N nie są dostępne w bramach o Ho= ( ; ; ; ; [mm]). (3) - Do bram z napędem w wersji Totmann należy dokupić przewód spiralny Rys. 22. Drzwi przejściowe w bramie serii MakroPro Alu - podział z szerokości na nieparzystą ilość pól - widok z zewnątrz. Kolor aretek drzwi przejściowych Kolor bramy złoty dąb RAL 8014 RAL 9016 inny RAL Kolor okucia drzwi przejściowych Naturalne aluminium Kolor okucia bramy (górne i dolne) RAL 9005 Rys. 23. Drzwi przejściowe w bramie serii MakroPro Alu - podział z szerokości na parzystą ilość pól - widok z zewnątrz. Wersja standardowa: Okucia drzwi przejściowych - naturalne aluminium. pozostałe kolory specjalne Tab. 5. Tabela doboru koloru aretek drzwi przejściowych. Standard Opcja * Aretka RAL 8003 RAL 8014 RAL 9016 RAL 9005 Aretka RAL 8003 RAL 8014 RAL 9005 RAL 9016 Wersja opcjonalna: Okucia drzwi przejściowych - w kolorze RAL. Kolor bramy antracyt złoty dąb orzech Kolor okucia drzwi przejściowych oraz okucia bramy (górne i dolne) Standard Opcja * Aretka RAL 7016 RAL 9005 RAL 8003 RAL 8011 RAL 9005 mahoń RAL 8016 RAL 9005 RAL 8016 inny RAL RAL 9005 RAL 9005 RAL 8014 RAL 8014 RAL 8014 RAL 9016 RAL 9016 RAL 9016 RAL 1021 RAL 1021 RAL 9005 RAL 1021 RAL 3000 RAL 3000 RAL 9005 RAL 3000 RAL 5010 RAL 5010 RAL 9005 RAL 5010 RAL 6002 RAL 6002 RAL 9005 RAL 6002 RAL 7032 RAL 7032 RAL 9005 RAL 7032 RAL 9006 RAL 9005 AnTEAK (*) - opcja wykonania, dobór przez zamawiającego. Tab. 6. Tabela doboru koloru aretek drzwi przejściowych. Kolor okucia drzwi przejściowych oraz okucia bramy (górne i dolne) RAL 7016 RAL 8003 RAL 8011 RAL 9006 RAL 9006 RAL 9007 RAL 7016 RAL 9007 RAL 7016 RAL 9005 RAL 9005 RAL 9007 RAL 7016 tabasco RAL 8016 RAL 9005 weiss biały RAL 9016 winchester letnia wiśnia RAL 8003 siena rosso macore RAL 8011 RAL 9005 mahoń (black cherry) RAL 8017 RAL 9005 siena noce RAL 7016 ciemny dąb RAL 8014 RAL 8003 dąb bagienny RAL 8011 dąb antyczny oregon cream white dark green anthracite grey metbrush silver silbergrau sapeli siena PL RAL 9005 RAL 8014 RAL 8016 RAL 9005 RAL 9016 Aretka RAL 8003 RAL 8014 RAL 9005 RAL 9016 RAL 8003 RAL 8014 RAL 9005 RAL 9016 Klamka drzwi przejściowych Srebrna Klamka drzwi przejściowych Srebrna, (Czarna)* 12 Zmiana nr r. Zmiana nr r. Zmiana nr r. Zmiana nr r. CBP/2011/

15 Bramy segmentowe MakroPro, MakroPro INVEST MakroPro Alu, MakroPro Alu INVEST MakroPro 100, MakroPro Alu 100 Drzwi przejściowe z niskim progiem W bramach oso 4500 [mm] istnieje możliwość zastosowania niskiego progu w drzwiach przejściowych, który wykonany jest z profilu aluminiowego. Wysokość progu wraz z uszczelką 30 [mm]. W przypadku bram serii MakroPro Alu tylko z dolnym panelem stalowym. W bramach z napędem elektrycznym w wersji Automatik należy dodatkowo zastosować fotokomórki wyprzedzające (brak możliwości zastosowania w bramach MakroPro INVEST, MakroPro Alu INVEST z prowadzeniem STL). Możliwość wykonania należy ustalić z Działem Handlowym. Ogranicznik otwarcia drzwi przejściowych Ogranicza kąt otwarcia drzwi przejściowych chroniąc płaszcz bramy przed uszkodzeniem w czasie niekontrolowanego pełnego otwarcia drzwi. Umożliwia otwarcie drzwi przejściowych o kąt 105 o. Montowany w górnym panelu furtki, nie zaniża deklarowanego światła otworu. Dodatkowy zamek W drzwiach przejściowych można zastosować dodatkowy zamek wpuszczany z wkładką patentową lub wkładką klasy C z trzema kluczami. Brak możliwości zastosowania razem z zamkiem antypanicznym oraz w bramach, w których trzeci panel od dołu jest panelem aluminiowym. Nie dotyczy bram z serii MarkoPro Alu. Wkładka klasy C Istnieje możliwość zamiany wkładki patentowej w bramie oraz w drzwiach przejściowych na wkładkę klasy C. Zamek antypaniczny do drzwi przejściowych Umożliwia szybkie otwarcie drzwi przejściowych. Dostępny tylko w bramach, w których drugi panel od dołu jest panelem stalowym. Ujednolicenie wykonania bram z drzwiami przejściowymi Dwie bramy o takich samych wymiarach, z których jedna posiada drzwi przejściowe, mogą różnić się od siebie wykonaniem (różnica poziomów przetłoczeń, inne okucia, itp.). Możliwość wykonania wymaga uzgodnień z Działem Handlowym. Profil umożliwiający zastosowanie drzwi przejściowych w bramie o Ho < 2750 [mm] Zamontowanie profili umożliwia zastosowanie drzwi przejściowych w bramie oho < 2750 [mm] wraz z prowadzeniem HL, HLO, HLK, VL, VLO. Profile stalowe ocynkowane 70 x 20 x 1,2 [mm] i długości dostosowanej do wysokości bramy. Możliwość wykonania należy ustalić każdorazowo z Działem Handlowym. Nie dotyczy MarkoPro 100 oraz MakroPro Alu 100. Samozamykacz szynowy do drzwi przejściowych Samozamykacz można zastosować do drzwi przejściowych zamontowanych w bramie ręcznej, zalecany w bramie automatycznej. Montowany jest od strony wewnętrznej bramy. Samozamykacz łańcuchowy Samozamykacz można zastosować do drzwi przejściowych o standardowym świetle przejścia 800 [mm] zamontowanych w bramie ręcznej, zalecany w bramie automatycznej. Montowany pomiędzy skrzydłem drzwi przejściowych, a panelem bramy. Brak możliwości zastosowania, jeżeli drugi panel od dołu jest aluminiowy. Przeszklenie - okienko (1) Typ A-1 - wykonany jest z podwójnej przeźroczystej szyby akrylowej, powierzchnia ramki jest chropowata. Zewnętrzna ramka dostępna jest w kolorach wg tab. 11. Wewnętrzna ramka dostępna jest tylko w kolorze białym. Może być stosowane wg poniższych tabel (tab. 7, 8). Ramka zew / wew PCV [mm] [mm] Rys. 29. Przeszklenia (okienka) zastosowane w bramie serii MakroPro - widok z zewnątrz. So [mm] 195 [mm] Maksymalna ilość przeszkleń w jednym panelu dla danej szerokości bramy A-1 od 2000 do [mm] Rys. 27. Przeszklenie (okienko) - typ A-1 o wymiarach światła 525 x 195 [mm]. od 2300 do 3000 Tab. 7. Liczba przeszkleń w bramie bez drzwi przejściowych. So [mm] Maksymalna ilość przeszkleń w jednym panelu dla danej szerokości bramy od 3010 do 3860 od 3870 do 4500 od 4510 do od 2000 do 2390 od 2400 do 2790 od 2800 do 3700 od 3710 do 4600 od 4610 do 5000 A Tab. 8. Liczba przeszkleń w bramie z drzwiami przejściowymi. Typ A-2 - wykonany jest z podwójnej przeźroczystej szyby akrylowej, powierzchnia ramki jest gładka. Zewnętrzna i wewnętrzna ramka dostępna tylko w kolorze czarnym. Może być stosowane wg poniższych tabel (Tab. 9, 10). Ramka zew/wew PCV. 545 [mm] So [mm] Maksymalna ilość przeszkleń w jednym panelu dla danej szerokości bramy 242 [mm] A-2 od 2000 do 2690 Rys. 28. Przeszklenie (okienko) - typ A-2 o wymiarach światła 545 x 242 [mm]. od 2700 do 3540 Tab. 9. Liczba przeszkleń w bramie bez drzwi przejściowych. So [mm] Maksymalna ilość przeszkleń w jednym panelu dla danej szerokości bramy od 3550 do 4440 od 4450 do 5290 od 5300 do od 2000 do 2390 od 2400 do 2850 od 2860 do 4000 od 4010 do 4600 od 4610 do 5000 A Tab. 10. Liczba przeszkleń w bramie z drzwiami przejściowymi. Rys. 30. Przeszklenia (okienka) zastosowane w bramie serii MakroPro z drzwiami przejściowymi - widok z zewnątrz. Jeżeli w bramie drzwi przejściowe będą przesunięte względem jej środka, ilość przeszkleń ustalana jest indywidualnie. Rys. 24. Samozamykacz łańcuchowy do drzwi przejściowych. Pochwyt do ręcznego podnoszenia Pochwyt z PCV do ręcznego podnoszenia z dostępem z zewnątrz i od wewnątrz bramy. Standardowo montowany jest po prawej stronie patrząc od wewnątrz, w pierwszym panelu od dołu. Zalecany do bramy ręcznej. Dotyczy MakroPro, MakroPro INVEST. W bramach MakroPro Alu, MakroPro Alu INVEST tylko z dolnym panelem stalowym. Rys. 25. Pochwyt do ręcznego podnoszenia - widok od wewnątrz. Rys. 26. Pochwyt do ręcznego podnoszenia - widok z zewnątrz. Przy zamawianiu okienek należy określić, w którym panelu od dołu ma być montowane. Wysokość położenia okienka jest uzależniona od wysokości zastosowanych paneli. W bramie bez drzwi przejściowych okienka rozmieszczone są symetrycznie względem szerokości panela. Nie można zastosować okienek w skrajnym górnym i dolnym panelu. Roszenie się okienek jest zjawiskiem naturalnym i nie podlega roszczeniom reklamacyjnym. Okienko Kolor bramy RAL lub specjalny Tab.11. Tabela doboru kolorów ramek okienek. Typ A-1* (ramka) RAL 7016, RAL 8003, RAL 8011 RAL 8014, RAL 8016, RAL 9005 RAL 9016 Typ A-2 (ramka) RAL 9005 (*) - do wyboru przez zamawiającego. W przypadku nie określenia koloru ramki okienka A-1 kolorem standardowym jest kolor RAL W przypadku nie określenia koloru przeszklenia aluminiowego lub panela wentylowanego, kolorem standardowym jest kolor RAL (1) - Usytuowanie okienek zależy od zastosowanych paneli w bramie i nie zawsze jest symetryczne względem wysokości panela na którym one występują. CBP/2011/ Zmiana nr r. Zmiana nr r. 13 Zmiana nr r.

16 Bramy segmentowe MakroPro, MakroPro INVEST MakroPro Alu, MakroPro Alu INVEST MakroPro 100, MakroPro Alu 100 Ujednolicenie usytuowania przeszkleń lub poziomów przetłoczeń Dwie bramy o różnych wymiarach wyposażone w taką samą ilość przeszkleń mogą mieć zamontowane przeszklenia na innych wysokościach (przeszklenia mogą nie być w jednej linii) lub dwie bramy o różnych wymiarach mogą nie posiadać przetłoczeń w jednej linii. Możliwość wykonania wymaga uzgodnień z Działem Handlowym. Podwójna szyba akrylowa W bramach serii MakroPro Alu istnieje możliwość wypełnienia paneli aluminiowych podwójną przeźroczystą szybą akrylową (SZx2 - pakiet 21 [mm]). Roszenie się szyb jest zjawiskiem naturalnym i nie podlega roszczeniom reklamacyjnym. Rama segmentu aluminiowego Zamiana panela stalowego na panel aluminiowy przeszklony Możliwość zamiany dolnego panela stalowego na panel aluminiowy przeszklony z pojedynczą szybą akrylową (brak możliwości zamontowania zamka). Panel aluminiowy przeszklony malowany jest obustronnie w kolorze zewnętrznym bramy. Dotyczy bram serii MakroPro Alu. Rama segmentu aluminiowego 40 [mm] Pojedyncza szyba akrylowa 3 [mm] 40 [mm] Pojedyncza szyba akrylowa 3 [mm] Rys. 31. Szyba pojedyncza "SZx1" - standard. 40 [mm] 21 [mm] Zespolone szyby akrylowe - pakiet 21 [mm] Rys. 32. Podwójna szyba "SZx2" - opcja dodatkowa. Szyba akrylowa No-SCRATCH / R / Satyna / Grey Zastosowanie: do podwójnego przeszklenia paneli aluminiowych przeszklonych oraz przeszklenia VISUAL. No-Scratch pokryta specjalną powłoką podwyższającą jej wytrzymałość, bardzo dobrą odporność na zarysowania oraz działanie promieni słonecznych w porównaniu do przeszklenia standrardowego. R nieprzezierna (tzw. mrożona), podwójnie zespolona z taflą przezroczystą od wewnątrz. Przepuszczalność światła (77-79%). Satyna szyba o mlecznym zabarwieniu. Podwójnie zespolona z tafli nieprzeziernej od zewnątrz i przezroczystej od wewnątrz. Przepuszczalność światła 78%. Grey szyba przezroczysta o delikatnym brązowym zabarwieniu. Podwójnie zespolona z taflą przezroczystą, nie barwioną od wewnątrz. Przepuszczalność światła (51%). Przeszklenie panelem aluminiowym SZx2 podwójna szyba akrylowa - pakiet 21[mm] W bramie serii MakroPro można zastosować maksymalnie 50% przeszklenia panelem aluminiowym w stosunku do całkowitej liczby paneli. Panel malowany jest obustronnie w kolorze zewnętrznym bramy. W przypadku kolorów specjalnych - patrz dobór kolorów jak dla okienka A-1, str. 13, tab. 11. W przypadku bram w kolorze złoty dąb, orzech istnieje możliwość zastosowania panela aluminiowego w tych kolorach (od wewnątrz RAL 9016 lub zbliżony do RAL 9002). Roszenie się przeszklenia, profili aluminiowych jest zjawiskiem naturalnym i nie podlega roszczeniom reklamacyjnym. Dostępne w bramach o So 7000 [mm] oraz Ho 5000 [mm]. Rys. 35. Brama serii MakroPro Alu z dolnym panelem wypełnionym pojedynczą szybą akrylową - widok z zewnątrz. Zamiana panela stalowego na panel aluminiowy pełny W bramie serii MakroPro Alu istnieje możliwość zamiany dolnego panela stalowego na panel aluminiowy pełny, (blacha - styropian - blacha). Panel pełny malowany jest obustronnie w kolorze zewnętrznym bramy. Rys. 37. Brama serii MakroPro Alu z dolnym panelem pełnym (blacha - styropian - blacha) - widok z zewnątrz. Zamiana panela stalowego Rys. 36. Panel aluminiowy przeszklony - przekrój. Blacha Rama segmentu aluminiowego 40 [mm] 21 [mm] Wkładka styropianowa Rys. 38. Panel aluminiowy pełny - przekrój. na panel N stalowy G, W, V. W bramie serii MakroPro Alu istnieje możliwość zamiany dolnego panela stalowego w przetłoczeniu niskim na panel stalowy bez przetłoczeń, z przetłoczeniem wysokim lub przetłoczeniem V. Panel w kolorze zewnętrznym bramy zgodnie z kolorystyką dla danego przetłoczenia (str. 6 tab. 1, 2, 3), od wewnątrz RAL 9016 lub zbliżony do RAL Rys. 39. Brama serii MakroPro Alu z dolnym panelem stalowym bez przetłoczeń, przetłoczeniem wysokim lub z przetłoczeniem V. Rys. 33. Brama serii MakroPro z panelem aluminiowym przeszklonym - widok z zewnątrz. Rys. 34. Brama serii MakroPro z panelem aluminiowym VISUAL - widok z zewnątrz. Przeszklenie VISUAL SZx2 podwójna szyba akrylowa - pakiet 21[mm] Panel aluminiowy z szybą akrylową przeźroczystą bez szprosów. W bramach serii MakroPro o So 3000 [mm] i Ho 4000 [mm] można zastosować maksymalnie jedno przeszklenie panelem VISUAL. Bramy serii MakroPro Alu dostępne do So 3000 [mm] i Ho 3000 [mm]. Panel malowany jest obustronnie w kolorze zewnętrznym bramy. W przypadku kolorów specjalnych - patrz dobór kolorów jak dla okienka A-1, str. 13, tab. 11. W przypadku bram w kolorze złoty dąb, orzech istnieje możliwość zastosowania panela w tych kolorach (od wewnątrz RAL 9016 lub zbliżony do RAL 9002). Roszenie się przeszklenia, profili aluminiowych jest zjawiskiem naturalnym i nie podlega roszczeniom reklamacyjnym. Brak możliwości zastosowania drzwi drzwi przejściowych. Panel wentylowany Panel aluminiowy wypełniony pojedyncza, stalową, ocynkowaną siatką ciętociągnioną lub podwójną, stalową, ocynkowaną blachą perforowaną. Panel malowany obustronnie w kolorze zewnętrznym bramy. W przypadku kolorów specjalnych - patrz str. 13, tab Dobór kolorów jak dla okienka A-1. W przypadku bram w kolorze: złoty dąb, orzech istnieje możliwość zastosowania panela wentylowanego w kolorze zewnętrznym złoty dąb (z siatką malowaną obustronnie RAL 8003, od wewnątrz RAL 9016 lub zbliżony do RAL 9002) oraz orzech (z siatką malowaną obustronnie RAL 8011, od wewnątrz RAL 9016 lub zbliżony do RAL 9002). Panel z siatką cieto-ciągnioną dostępny w bramach o So 6000 [mm] oraz Ho 5000 [mm]. Przepuszczalność powietrza 37 % powierzchni panela. Panel z blachą perforowaną dostępny w bramach o So 5000 [mm] oraz Ho 5000 [mm] (max 50% powierzchni bramy). Przepuszczalność powietrza 28 % powierzchni panela. Rys. 40. Panel wentylowany wypełniony siatką cięto-ciągnioną. Rys. 41. Panel wentylowany wypełniony blachą perforowaną. 14 Zmiana nr r. Zmiana nr r. Zmiana nr r. CBP/2011/

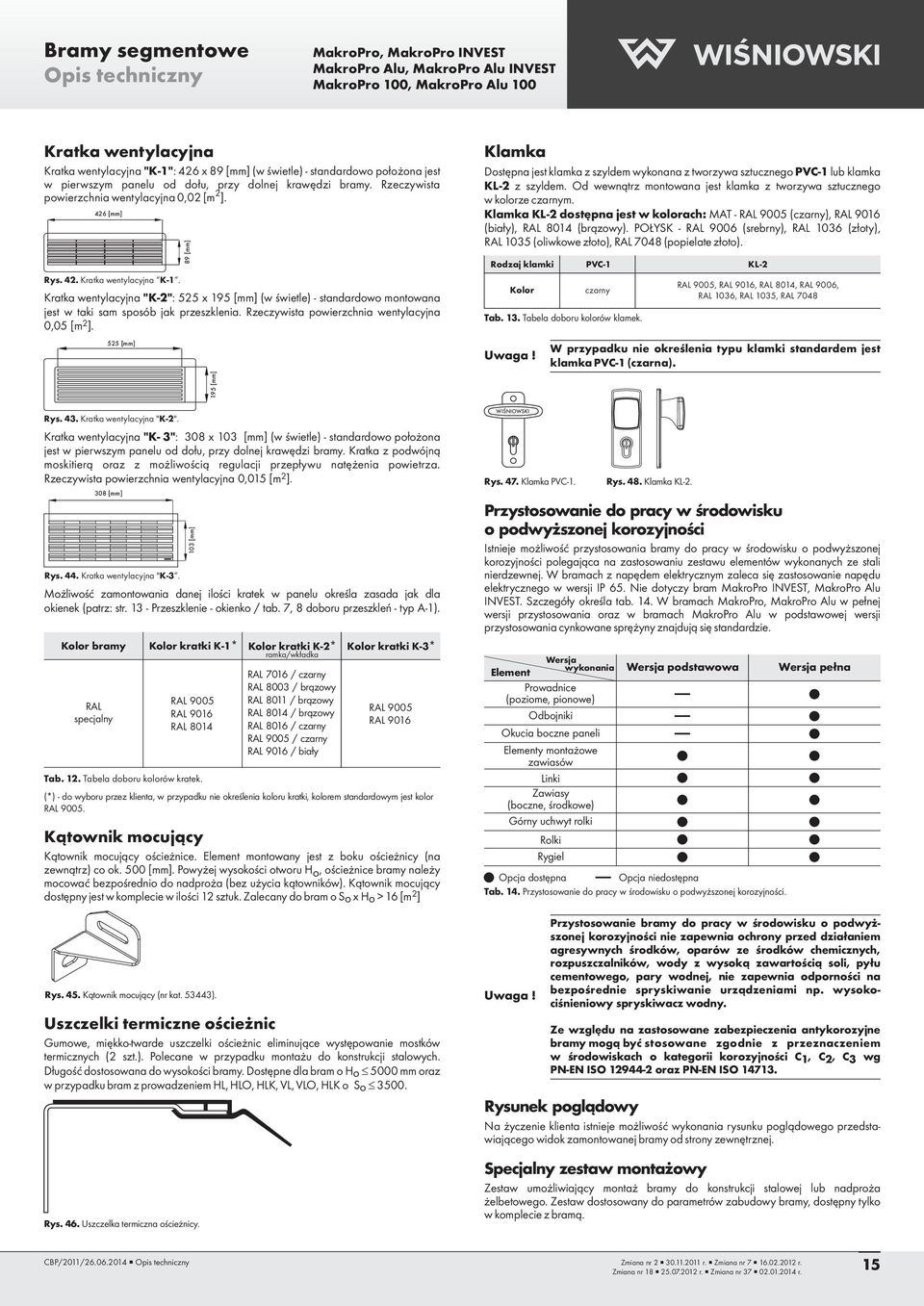

17 Bramy segmentowe MakroPro, MakroPro INVEST MakroPro Alu, MakroPro Alu INVEST MakroPro 100, MakroPro Alu 100 Kratka wentylacyjna Kratka wentylacyjna "K-1": 426 x 89 [mm] (w świetle) - standardowo położona jest w pierwszym panelu od dołu, przy dolnej krawędzi bramy. Rzeczywista 2 powierzchnia wentylacyjna 0,02 [m ]. 426 [mm] Rys. 42. Kratka wentylacyjna K [mm] Rys. 43. Kratka wentylacyjna " K-2". 89 [mm] Kratka wentylacyjna "K-2": 525 x 195 [mm] (w świetle) - standardowo montowana jest w taki sam sposób jak przeszklenia. Rzeczywista powierzchnia wentylacyjna 0,05 [m 2]. Kątownik mocujący 195 [mm] Kratka wentylacyjna "K- 3" : 308 x 103 [mm] (w świetle) - standardowo położona jest w pierwszym panelu od dołu, przy dolnej krawędzi bramy. Kratka z podwójną moskitierą oraz z możliwością regulacji przepływu natężenia powietrza. Rzeczywista powierzchnia wentylacyjna 0,015 [m 2]. 308 [mm] Rys. 44. Kratka wentylacyjna " K-3. Kątownik mocujący ościeżnice. Element montowany jest z boku ościeżnicy (na zewnątrz) co ok. 500 [mm]. Powyżej wysokości otworu H o, ościeżnice bramy należy mocować bezpośrednio do nadproża (bez użycia kątowników). Kątownik mocujący dostępny jest w komplecie w ilości 12 sztuk. Zalecany do bram o So xho >16[m 2] Rys. 45. Kątownik mocujący (nr kat ). Uszczelki termiczne ościeżnic 103 [mm] Możliwość zamontowania danej ilości kratek w panelu określa zasada jak dla okienek (patrz: str Przeszklenie - okienko / tab. 7, 8 doboru przeszkleń - typ A-1). Kolor bramy RAL specjalny Kolor kratki K-1* RAL 9005 RAL 9016 RAL 8014 Gumowe, miękko-twarde uszczelki ościeżnic eliminujące występowanie mostków termicznych (2 szt.). Polecane w przypadku montażu do konstrukcji stalowych. Długość dostosowana do wysokości bramy. Dostępne dla bram o Ho 5000 mm oraz w przypadku bram z prowadzeniem HL, HLO, HLK, VL, VLO, HLK o So Rys. 46. Uszczelka termiczna ościeżnicy. Kolor kratki K-2* ramka/wkładka RAL 7016 / czarny RAL 8003 / brązowy RAL 8011 / brązowy RAL 8014 / brązowy RAL 8016 / czarny RAL 9005 / czarny RAL 9016 / biały Kolor kratki K-3* RAL 9005 RAL 9016 Tab. 12. Tabela doboru kolorów kratek. (*) - do wyboru przez klienta, w przypadku nie określenia koloru kratki, kolorem standardowym jest kolor RAL Klamka Dostępna jest klamka z szyldem wykonana z tworzywa sztucznego PVC-1 lub klamka KL-2 z szyldem. Od wewnątrz montowana jest klamka z tworzywa sztucznego w kolorze czarnym. Klamka KL-2 dostępna jest w kolorach: MAT - RAL 9005 (czarny), RAL 9016 (biały), RAL 8014 (brązowy). POŁYSK - RAL 9006 (srebrny), RAL 1036 (złoty), RAL 1035 (oliwkowe złoto), RAL 7048 (popielate złoto). Rodzaj klamki Kolor Tab. 13. Tabela doboru kolorów klamek. WIŚNIOWSKI Rys. 47. Klamka PVC-1. PVC-1 czarny W przypadku nie określenia typu klamki standardem jest klamka PVC-1 (czarna). Rys. 48. Klamka KL-2. Przystosowanie do pracy w środowisku o podwyższonej korozyjności Istnieje możliwość przystosowania bramy do pracy w środowisku o podwyższonej korozyjności polegająca na zastosowaniu zestawu elementów wykonanych ze stali nierdzewnej. W bramach z napędem elektrycznym zaleca się zastosowanie napędu elektrycznego w wersji IP 65. Nie dotyczy bram MakroPro INVEST, MakroPro Alu INVEST. Szczegóły określa tab. 14. W bramach MakroPro, MakroPro Alu w pełnej wersji przystosowania oraz w bramach MakroPro Alu w podstawowej wersji przystosowania cynkowane sprężyny znajdują się standardzie. Wersja Element wykonania Wersja podstawowa Prowadnice (poziome, pionowe) Odbojniki Okucia boczne paneli Elementy montażowe zawiasów Linki Zawiasy (boczne, środkowe) Górny uchwyt rolki Rolki Rygiel KL-2 RAL 9005, RAL 9016, RAL 8014, RAL 9006, RAL 1036, RAL 1035, RAL 7048 Opcja dostępna Opcja niedostępna Tab. 14. Przystosowanie do pracy w środowisku o podwyższonej korozyjności. Wersja pełna Przystosowanie bramy do pracy w środowisku o podwyższonej korozyjności nie zapewnia ochrony przed działaniem agresywnych środków, oparów ze środków chemicznych, rozpuszczalników, wody z wysoką zawartością soli, pyłu cementowego, pary wodnej, nie zapewnia odporności na bezpośrednie spryskiwanie urządzeniami np. wysokociśnieniowy spryskiwacz wodny. Ze względu na zastosowane zabezpieczenia antykorozyjne bramy mogą być stosowane zgodnie z przeznaczeniem w środowiskach o kategorii korozyjności C 1, C 2, C 3 wg PN-EN ISO oraz PN-EN ISO Rysunek poglądowy Na życzenie klienta istnieje możliwość wykonania rysunku poglądowego przedstawiającego widok zamontowanej bramy od strony zewnętrznej. Specjalny zestaw montażowy Zestaw umożliwiający montaż bramy do konstrukcji stalowej lub nadproża żelbetowego. Zestaw dostosowany do parametrów zabudowy bramy, dostępny tylko w komplecie z bramą. CBP/2011/ Zmiana nr r. Zmiana nr r. Zmiana nr r. Zmiana nr r. 15

18 Bramy segmentowe MakroPro, MakroPro INVEST MakroPro Alu, MakroPro Alu INVEST MakroPro 100, MakroPro Alu 100 Dodatkowa podwieszka typ - T Przeznaczona do podwieszania prowadnic poziomych. Stosowana standardowo do bram o powierzchni powyżej 26 [m 2] lub szerokości większej niż 5250 [mm]. Podwieszka dostępna w dwóch wymiarach L = 1050 [mm] oraz L = 550 [mm]. Nie dotyczy bram z prowadzeniem VL i VLO. Rys. 49. Podwieszka typ T. L Dodatkowa podwieszka - kątownik perforowany 2m Przeznaczony do podwieszania prowadnic poziomych. Kątownik stalowy, ocynkowany o wymiarach 30 x 30 x 2, L=2000 [mm], perforacja 8 x 25[mm]. CBP/2011/

19 Bramy segmentowe Wymiary typowe Prowadzenie STL MakroPro, MakroPro Alu MakroPro MakroPro Alu Wymiar otworu (1) (So x Ho) szer. x wys. G W Woodgrain: RAL 9016, RAL 9007, RAL 9006, RAL 8014, RAL 7032, RAL 6002, RAL 5010, RAL 3000, RAL 1021, RAL 7016 N N Silkline: RAL 7016 V Silkline: RAL 9006 RAL 9016, RAL 9006, RAL 9007, RAL 8014, RAL 7032, RAL 6002, RAL 5010, RAL 3000, RAL 1021, RAL x x x x x x x Bramy typowe dostępne są z prowadzeniem standardowym STL. Dopłaty za opcje dodatkowe doliczane są do podstawowej ceny bramy. Wszystkie bramy bez napędu elektrycznego standardowo wyposażone są w zasuwę ręczną. Podział na ilość pól z szerokości dla MakroPro Alu - patrz str. 18, tab. 15. OPCJE DODATKOWE - Wymiary typowe Napęd elektryczny patrz str. 44 Przekładnia łańcuchowa Napinacz łańcucha (1) - Wymiar zamówieniowy. (2) - Tylko z prowadzeniem STL. (3) - Tylko panele aluminiowe. (4) - Brak możliwości zastosowania panela aluminiowego przeszklonego lub wentylowanego w czwartym panelu od dołu. (5) - Zalecany do każdej bramy wyposażonej w drzwi przejściowe. (6) - Cena panela zamówionego wraz z bramą (nie dotyczy paneli zamawianych oddzielnie lub na zamianę). (7) - Cena/m2 powierzchni bramy (cena zawiera odliczony dolny panel). MakroPro Napinacz linki (2) +150 Prowadzenie niskie LH Inny kolor RAL - z zewnątrz woodgrain / silkline (15) + 65 / + 99 MakroPro Alu 2 Przekładnia sznurowa - do So x Ho 9 [m ] (13) +80 Inny kolor RAL - z zewnątrz i od wewnątrz (3) + 65 Drzwi przejściowe standardowe (4) Samozamykacz szynowy do drzwi przejściowych (5) Samozamykacz łańcuchowy do drzwi przejściowych (5) (14) Ogranicznik otwarcia drzwi przejściowych Przeszklenie typ A-1 / typ A-2 szyba standard Przeszklenie panelem aluminiowym (podwójna szyba) (6) Przeszklenie panelem VISUAL (podwójna szyba) (6) szyba standard / szyba No-SCRATCH szybar/satyna/grey szyba standard / No-SCRATCH szybar/satyna/grey szyba standard / No-SCRATCH / / / +260 / / /mb +150/+310/m / +290 / /mb +150/+205/+265/m 2 Podwójna szyba akrylowa (7) +99/+299 za m 2 szybar/satyna/grey +99/+160/+220 za m 2 Kratka wentylacyjna K-1 / K-2 / K-3 +45/+99/+115 Klapa odciągu spalin (14) +99 Pochwyt do ręcznego podnoszenia +40 Zabezpieczenie przed podważeniem skrzydła bramy (8) +70 za kpl. Dodatkowa podwieszka: typ T 550 [mm] / 1050 [mm] +60/+80 Dodatkowa podwieszka - kątownik perforowany 2000 [mm] +18 Specjalny zestaw montażowy (9) do konstrukcji stalowej / do nadproża żelbetowego +20/+99 za kpl. Rysunek poglądowy +50 Zamek (10) z klamką PVC-1 / KL-2 +99/+130 Dodatkowy zamek w drzwiach przejściowych Wkładka klasy C (11) +99 Cynkowanie sprężyn +199 standard za kpl. Panel wentylowany, kolor RAL, z siatką cięto-ciągnioną / z blachą perforowaną (6) / / Profil pod montaż prowadnic (12) Kątownik mocujący (12 szt.) Prowadzenie STL, LH, LHPz, LHp, STLK Ho 3000 [ mm] Uszczelka termiczna ościeżnic Prowadzenie STL, LH, LHPz, LHp, STLK 3000 < Ho 5000 [ mm] Prowadzenie HL, HLO, HLK, VL, VLO, HLK Ho 5000, So 3500 [ mm] + 80 CBP/2011/ Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych za kpl. za m 2 za m 2 za kpl. za kpl. za kpl. za kpl za kpl. Opcja niedostępna (8) - Tylko w bramach wyposażonych w siłownik kompaktowy (nie dotyczy prowadzenia LH). (9) - Tylko w komplecie z bramą, dostosowany do parametrów zabudowy bramy. (10) - Zamek w bramach z napędem elektrycznym wymaga zastosowania Czujnika otwarcia zamka". (11) - Tylko bramy wyposażone w zamek. (12) - Zastosowanie dla bram z drzwiami przejściowymi z prowadzeniami HL, HLO, HLK, VL, VLO o Ho < 2750 [mm]. Możliwość wykonania ustalić każdorazowo z Działem Handlowym. (13) - Nie dotyczy bram z prowadzeniem LH. (14) - Możliwość zastosowania tylko w panelu stalowym. (15) - Malowanie farbą strukturalną. Zmiana nr r. Zmiana nr r. Zmiana nr r. Zmiana nr r. Zmiana nr r. Zmiana nr r. Zmiana nr r. Zmiana nr r. 17

20 Bramy segmentowe MakroPro Wymiary specjalne Wysokość otworu (1) (Ho) w [mm] do G W Woodgrain: RAL 9016, RAL 9007, RAL 9006, RAL 8014, RAL 7032, RAL 7016, RAL 6002, RAL 5010, RAL 3000, RAL 1021 N Szerokość otworu (1) (S o ) w [mm] do N Silkline: RAL 7016 V Silkline: RAL 9006 Dopłaty za opcje dodatkowe doliczane są do podstawowej ceny bramy. Wszystkie bramy bez napędu elektrycznego standardowo wyposażone są w zasuwę ręczną. Ceny podane w tabeli dotyczą bram z prowadzeniem standardowym STL. W przypadku prowadzenia: LH, HL, HLO, VL, VLO, STLK i HLK obowiązują dopłaty, patrz: Opcje dodatkowe. Możliwość wykonania bram o wymiarach większych niż 4500 x 4500 [mm] z prowadzeniem innym niż standardowe STL należy każdorazowo konsultować z Działem Handlowym. Bramy segmentowe MakroPro Alu Wymiary specjalne RAL 1021, RAL 3000, RAL 5010, RAL 6002, RAL 7016, RAL 7032, RAL 8014, RAL 9006, RAL 9007, RAL 9016, Wysokość otworu (1) (Ho) w [mm] do Szerokość otworu (1) (S o ) w [mm] do Dopłaty za opcje dodatkowe doliczane są do podstawowej ceny bramy. Wszystkie bramy bez napędu elektrycznego standardowo wyposażone są w zasuwę ręczną. Ceny podane w tabeli dotyczą bram z prowadzeniem standardowym STL. W przypadku prowadzenia: LH, HL, HLO, VL, VLO, STLK i HLK obowiązują dopłaty, patrz: Opcje dodatkowe. Możliwość wykonania bram o wymiarach większych niż 4500 x 4500 [mm] z prowadzeniem innym niż standardowe STL należy każdorazowo konsultować z Działem Handlowym. Rys. 50. Skrzydło bramy serii MakroPro Alu bez drzwi przejściowych. Bramy serii MakroPro Alu bez drzwi przejściowych z drzwiami przejściowymi 3 do szer [mm] 4 do szer [mm] 5 do szer [mm] 6 do szer [mm] 7 do szer [mm] 8 powyżej szer [mm] Tab. 15. Podział na ilość pól z szerokości dla MakroPro Alu. Rys. 51. Drzwi przejściowe w bramie serii MakroPro Alu z drzwiami przejściowymi. (1) - Wymiar zamówieniowy. AUTOMATYKA patrz str Zmiana nr r. Ceny w polskich złotych Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów CBP/2011/
