1 Instalacja BPEL... 1 Przykład połączenie z bazą danych... 2 Development... 2 Utwórz Aplikację i projekt o typie SOA... 2 Utwórz adapter do bazy danych... 4 Utwórz proces BPEL... 7 Połącz BPEL z adapterem bazy danych... 9 Deployment Testy Diagnostyka Konfiguracja połączenia z bazą danych na serwerze Konfiguracja połączenia z bazą danych na serwerze - Advanced queuing Konfiguracja połączenia z bazą danych na serwerze - MQ Series Restart serwera SOA Interfejsy do EBS Instalacja BPEL W BPEL programuje się np. w JDeveloper, z zainstalowanym składnikiem jak poniżej. BPEL nie generuje plików *.java, deplyment polega na przesłaniu plików projektu (XML) w odpowiednim standardzie.

2 Przykład połączenie z bazą danych Scenariusz: w bazie danych mamy procedurę, która dostaje na wejściu ID ( number ) i zwraca XMLa w formacie CLOB. Webservice ma pozwalać na podanie ID i zwracać XML. function CWF_XML_ALG ( p_id varchar2, p_range varchar2) return clob CREATE OR REPLACE function CWF_XML_ALG ( p_id varchar2, p_range varchar2) return clob is v_xml clob; procedure text(p_clob in out nocopy clob, p_text varchar2 ) is v_text varchar2(32000);begin v_text:=p_text chr(10);dbms_lob.writeappend(p_clob,length(v_text),v_text);end; procedure tag_text ( p_clob in out nocopy clob, p_tagname varchar2, p_text varchar2, p_tab int default 0)is v_text varchar2 (32000);begin v_text := lpad(chr(9),p_tab, chr (9)) '<' p_tagname '>' replace(replace(replace(replace(replace(p_text,'&','&'),'<','<'),'>','>'),'"','"'),'''','&apos;') '</' p_tagname '>' chr(10);dbms_lob.writeapp end(p_clob,length(v_text),v_text);end; begin dbms_lob.createtemporary(v_xml, TRUE, DBMS_LOB.session); Cwf_Dossier_Gen.split(p_range); text(v_xml, '<?xml version="1.0" encoding="utf-8"?>'); text(v_xml, '<CWF_V_ALG_KREDYT xmlns:xsi=" xmlns=" for c0 in (select /*+ FIRST_ROWS */ ID,ELEMENT_ID,CDATA_ID,DATA_BROK,DECISION_ID,HIP_KAUC,HIP_ZWYK,KOSZTY_KLIENTA,KWOTA_EGZEKUCJI,KWOTA_KREDYTU,KWOTA_PRZYZNANA,LACZN_KWOTA_KOSZT_OPLAT,MARZA_NEGOCJOWANA,MARZA_PROMOCYJNA,MARZA _STANDARD,METODA_SPLATY_VCODE,METODA_SPLATY,METODA_SPLATY_CODE,OKRES_KARENCJI,OKRES_KREDYTOWANIA,OKRES_SPLATY_RZECZYWISTY,OPROCENTOWANIE,PODWYZSZENIE_PRZED_KW,POWIEKSZONA_RATA_PLN,POZOSTAL E_KOSZTY,PROWIZJA,RATA_POWIEKSZONA,RATA_RZECZYWISTA,RATA_SPREAD,ROZNICA_RATY,RRSO,SPOS_PLATN_SKLAD_DOCHODY_VCODE,SPOS_PLATN_SKLAD_DOCHODY,SPOS_PLATN_SKLAD_DOCHODY_CODE,SPOS_PLATN_SKLAD_ZYC IE_VCODE,SPOS_PLATN_SKLAD_ZYCIE,SPOS_PLATN_SKLAD_ZYCIE_CODE,WALUTA from CWF_V_ALG_KREDYT where '100' not in(select ID from CWF_D_DOSSIER_RANGE) and ID = p_id ) loop text(v_xml, '<CWF_V_ALG_KREDYT_ROW kod="100">'); tag_text(v_xml, 'ID', replace(rtrim(rtrim(to_char(c0.id, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'ELEMENT_ID', replace(rtrim(rtrim(to_char(c0.element_id, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'CDATA_ID', replace(rtrim(rtrim(to_char(c0.cdata_id, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'DATA_BROK', TO_CHAR(c0.DATA_BROK, 'RRRR-MM-DD HH24:MI:SS')); tag_text(v_xml, 'DECISION_ID', replace(rtrim(rtrim(to_char(c0.decision_id, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'HIP_KAUC', replace(rtrim(rtrim(to_char(c0.hip_kauc, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'HIP_ZWYK', replace(rtrim(rtrim(to_char(c0.hip_zwyk, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'KOSZTY_KLIENTA', replace(rtrim(rtrim(to_char(c0.koszty_klienta, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'KWOTA_EGZEKUCJI', replace(rtrim(rtrim(to_char(c0.kwota_egzekucji, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'KWOTA_KREDYTU', replace(rtrim(rtrim(to_char(c0.kwota_kredytu, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'KWOTA_PRZYZNANA', replace(rtrim(rtrim(to_char(c0.kwota_przyznana, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'LACZN_KWOTA_KOSZT_OPLAT', replace(rtrim(rtrim(to_char(c0.laczn_kwota_koszt_oplat, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'MARZA_NEGOCJOWANA', replace(rtrim(rtrim(to_char(c0.marza_negocjowana, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'MARZA_PROMOCYJNA', replace(rtrim(rtrim(to_char(c0.marza_promocyjna, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'MARZA_STANDARD', replace(rtrim(rtrim(to_char(c0.marza_standard, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'METODA_SPLATY_VCODE', c0.metoda_splaty_vcode); tag_text(v_xml, 'METODA_SPLATY', c0.metoda_splaty); tag_text(v_xml, 'METODA_SPLATY_CODE', c0.metoda_splaty_code); tag_text(v_xml, 'OKRES_KARENCJI', replace(rtrim(rtrim(to_char(c0.okres_karencji, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'OKRES_KREDYTOWANIA', replace(rtrim(rtrim(to_char(c0.okres_kredytowania, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'OKRES_SPLATY_RZECZYWISTY', replace(rtrim(rtrim(to_char(c0.okres_splaty_rzeczywisty, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'OPROCENTOWANIE', replace(rtrim(rtrim(to_char(c0.oprocentowanie, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'PODWYZSZENIE_PRZED_KW', replace(rtrim(rtrim(to_char(c0.podwyzszenie_przed_kw, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'POWIEKSZONA_RATA_PLN', replace(rtrim(rtrim(to_char(c0.powiekszona_rata_pln, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'POZOSTALE_KOSZTY', replace(rtrim(rtrim(to_char(c0.pozostale_koszty, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'PROWIZJA', replace(rtrim(rtrim(to_char(c0.prowizja, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'RATA_POWIEKSZONA', replace(rtrim(rtrim(to_char(c0.rata_powiekszona, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'RATA_RZECZYWISTA', replace(rtrim(rtrim(to_char(c0.rata_rzeczywista, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'RATA_SPREAD', replace(rtrim(rtrim(to_char(c0.rata_spread, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'ROZNICA_RATY', replace(rtrim(rtrim(to_char(c0.roznica_raty, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'RRSO', replace(rtrim(rtrim(to_char(c0.rrso, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'SPOS_PLATN_SKLAD_DOCHODY_VCODE', c0.spos_platn_sklad_dochody_vcode); tag_text(v_xml, 'SPOS_PLATN_SKLAD_DOCHODY', c0.spos_platn_sklad_dochody); tag_text(v_xml, 'SPOS_PLATN_SKLAD_DOCHODY_CODE', c0.spos_platn_sklad_dochody_code); tag_text(v_xml, 'SPOS_PLATN_SKLAD_ZYCIE_VCODE', c0.spos_platn_sklad_zycie_vcode); tag_text(v_xml, 'SPOS_PLATN_SKLAD_ZYCIE', c0.spos_platn_sklad_zycie); tag_text(v_xml, 'SPOS_PLATN_SKLAD_ZYCIE_CODE', c0.spos_platn_sklad_zycie_code); tag_text(v_xml, 'WALUTA', c0.waluta); text(v_xml, '<CWF_V_ALG_RATY kod="101">'); for c1 in (select /*+ FIRST_ROWS */ ID,APPLICATION_ID,CONTRACT_ID,KAPITAL_NIEWYMAGALNY_PLN,KAPITAL_NIEWYMAGALNY_WAL,KAPITAL_PO_SPLACIE_RATY_PLN,KAPITAL_PO_SPLACIE_RATY_WAL,NUMER_RATY,RATA_KAPITALOWA_PLN,RATA_KAPITALOWA_WAL,R ATA_ODSETKOWA_PLN,RATA_ODSETKOWA_WAL,RATA_PLN from CWF_V_ALG_RATY where '101' not in(select ID from CWF_D_DOSSIER_RANGE) and c0.id = APPLICATION_ID ) loop text(v_xml, '<CWF_V_ALG_RATY_ROW kod="101">'); tag_text(v_xml, 'ID', replace(rtrim(rtrim(to_char(c1.id, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'APPLICATION_ID', replace(rtrim(rtrim(to_char(c1.application_id, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'CONTRACT_ID', replace(rtrim(rtrim(to_char(c1.contract_id, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'KAPITAL_NIEWYMAGALNY_PLN', c1.kapital_niewymagalny_pln); tag_text(v_xml, 'KAPITAL_NIEWYMAGALNY_WAL', replace(rtrim(rtrim(to_char(c1.kapital_niewymagalny_wal, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'KAPITAL_PO_SPLACIE_RATY_PLN', c1.kapital_po_splacie_raty_pln); tag_text(v_xml, 'KAPITAL_PO_SPLACIE_RATY_WAL', replace(rtrim(rtrim(to_char(c1.kapital_po_splacie_raty_wal, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'NUMER_RATY', replace(rtrim(rtrim(to_char(c1.numer_raty, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'RATA_KAPITALOWA_PLN', replace(rtrim(rtrim(to_char(c1.rata_kapitalowa_pln, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'RATA_KAPITALOWA_WAL', replace(rtrim(rtrim(to_char(c1.rata_kapitalowa_wal, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'RATA_ODSETKOWA_PLN', replace(rtrim(rtrim(to_char(c1.rata_odsetkowa_pln, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'RATA_ODSETKOWA_WAL', replace(rtrim(rtrim(to_char(c1.rata_odsetkowa_wal, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'RATA_PLN', replace(rtrim(rtrim(to_char(c1.rata_pln, 'FM D ' ), ','), '.'),',','.')); text(v_xml, '</CWF_V_ALG_RATY_ROW>'); end loop; text(v_xml, '</CWF_V_ALG_RATY>'); text(v_xml, '<CWF_V_ALG_UBEZPIECZENIA kod="102">'); for c1 in (select /*+ FIRST_ROWS */ ID,APPLICATION_ID,DATA_BROK,ELEMENT_ID,WARTOSC,TYP_UBEZP_VCODE,TYP_UBEZP,TYP_UBEZP_CODE from CWF_V_ALG_UBEZPIECZENIA where '102' not in(select ID from CWF_D_DOSSIER_RANGE) and c0.id = APPLICATION_ID ) loop text(v_xml, '<CWF_V_ALG_UBEZPIECZENIA_ROW kod="102">'); tag_text(v_xml, 'ID', replace(rtrim(rtrim(to_char(c1.id, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'APPLICATION_ID', replace(rtrim(rtrim(to_char(c1.application_id, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'DATA_BROK', TO_CHAR(c1.DATA_BROK, 'RRRR-MM-DD HH24:MI:SS')); tag_text(v_xml, 'ELEMENT_ID', replace(rtrim(rtrim(to_char(c1.element_id, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'WARTOSC', replace(rtrim(rtrim(to_char(c1.wartosc, 'FM D ' ), ','), '.'),',','.')); tag_text(v_xml, 'TYP_UBEZP_VCODE', c1.typ_ubezp_vcode); tag_text(v_xml, 'TYP_UBEZP', c1.typ_ubezp); tag_text(v_xml, 'TYP_UBEZP_CODE', c1.typ_ubezp_code); text(v_xml, '</CWF_V_ALG_UBEZPIECZENIA_ROW>'); end loop; text(v_xml, '</CWF_V_ALG_UBEZPIECZENIA>'); text(v_xml, '</CWF_V_ALG_KREDYT_ROW>'); end loop; text(v_xml, '</CWF_V_ALG_KREDYT>'); return v_xml; end; / Development Utwórz Aplikację i projekt o typie SOA

3 Wewnątrz aplikacji utwórz projekt o typie SOA projekt

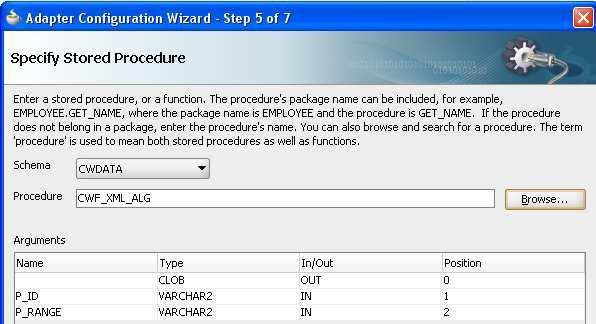

4 Utwórz adapter do bazy danych

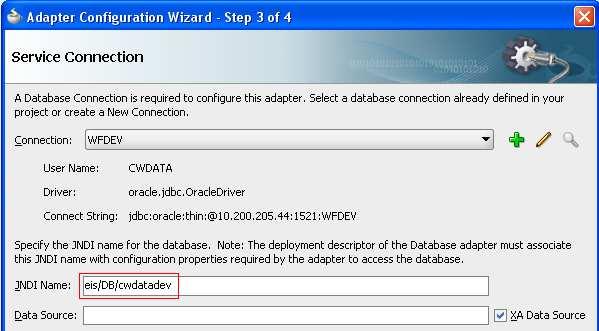

5 Podaj połączenie do bazy danych. Podczas testowania lokalnego istotne jest to co jest wpisane w polu connection. Po zdeployowaniu na serwer istotne jest to co się wpisze w pole JNDI Name. Zajrzyj do sekcji Konfiguracja połączenia z bazą danych na serwerze, żeby się dowiedzieć skąd pobrać JNDI Name.

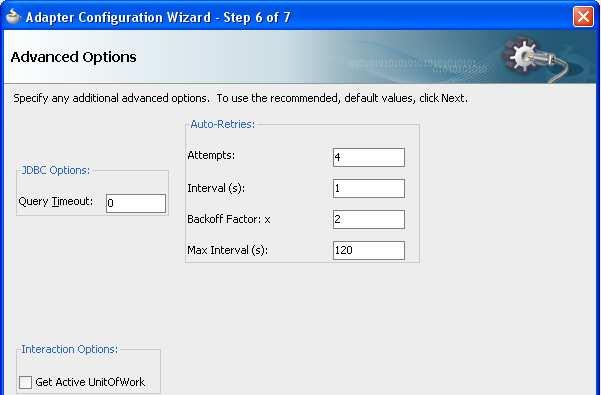

6 Na tym ekranie zostawiamy wartości domyślne

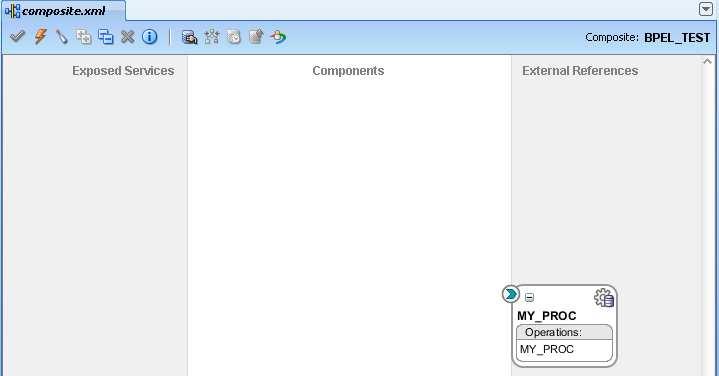

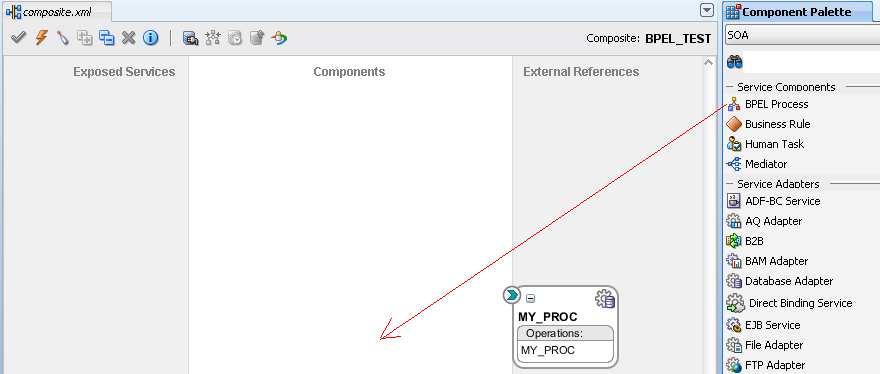

7 W efekcie mamy gotowy adapter Utwórz proces BPEL Nasz BPEL ma zwracać XMLa, dlatego trzeba mu powiedzieć, jak ma ten XML wyglądać. Definicję zwracanego pliku XSD możemy utworzyć dowolnie ( w naszym przypadku została ona wygenerowana przez system dossier ) i umieszczamy ją w projekcie, np. przez skopiowanie pliku do projektu:

8 Po skopiowaniu i odświeżeniu plik pokazuje się tutaj. Zaraz go użyjemy definiując output dla BPEL.

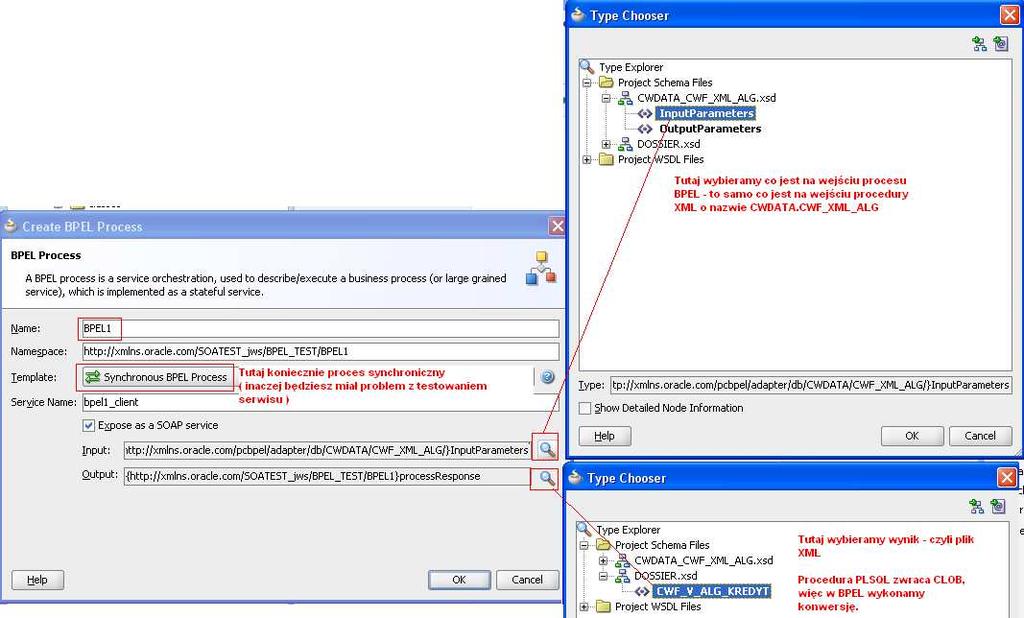

9 Pamiętaj, żeby wybrać proces synchroniczny, nie jest potem łatwo zmienić proces asynchroniczny na synchroniczny, bo np. proces synchroniczny ma klocek proces synchroniczny callback. a Połącz BPEL z adapterem bazy danych

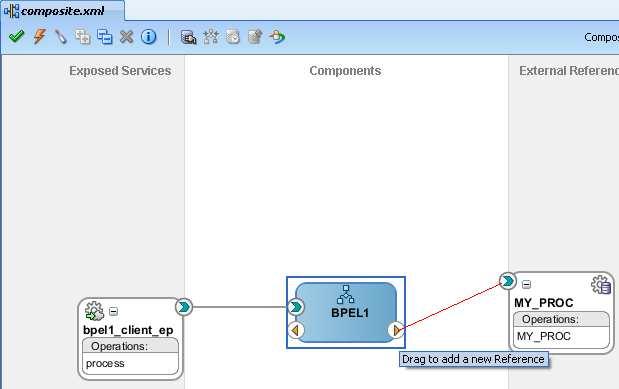

10 Po kliknięciu w zaznaczone elementy możesz sprawdzić jakie są parametry wejściowe i wyjściowe: Zbuduj wnętrze procesu BPEL. Z reguły do szkieletu trzeba dodać elementy: - assign: które przepisują zmienne wejściowe procesu do zmiennych wejściowych wywołania - invoke: wywołanie procedury PLSQL - assign: które przepisują zmienne wyjściowe procesu do zmiennych wyjściowych wywołania

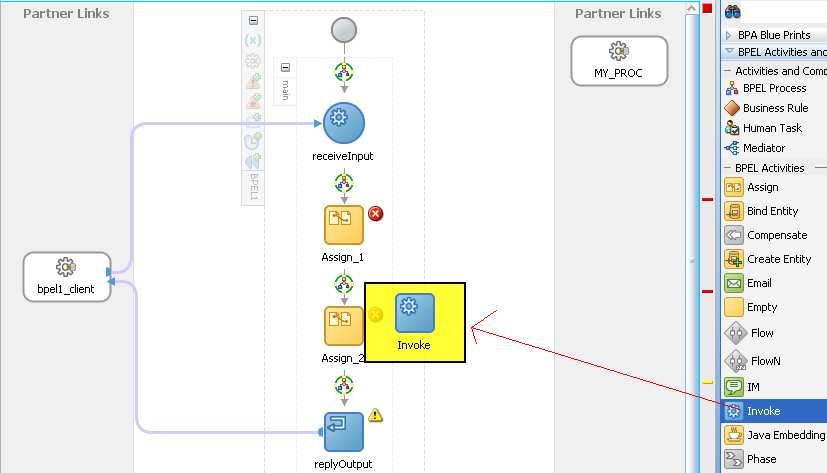

11 Dodajemy klocki assign, invoke, assign Konfigurujemy invoke łączymy z MY_PROC i dodajemy zmienne wejściowe i wyjściowe

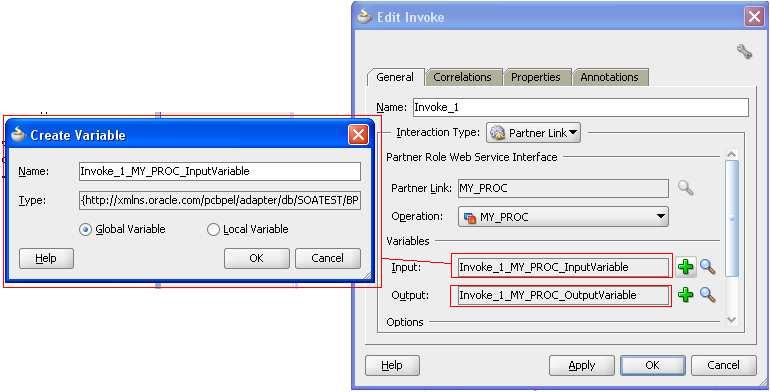

12 input i output musi być podany. Najprościej- kliknij w plusa i naciśnij OK., wówczas zmienna utworzy się automatycznie. Dopiero teraz konfigurujemy assign1 ( wcześniej nie mielibyśmy dostępnych w drzewku zmienny wejściowych i wyjściowych procedury PL/SQL ):

13 Łączymy zmienną procedury ze zmienną wej. procedury PL/SQL klikając w drzewko: Konfigurujemy assign2: Musimy skonwertować CLOB ( to zwraca PL/SQL ) na XML, do tego używamy funkcji ParseXML. Nie piszemy expression ręcznie, lecz klikamy myszą!

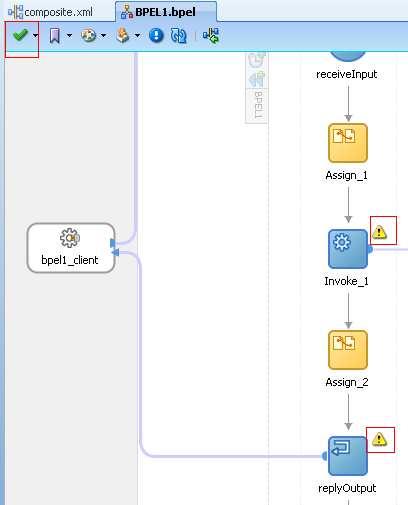

14 To wszystko. Jeżeli nie zniknęły wykrzykniki z ekranu, to naciśnij przycisk validate. Deployment

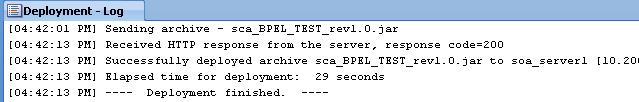

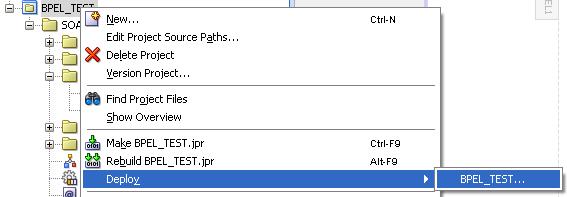

15 Możemy zdeplyować projekt na serwer zdalny lub serwer zintegrowany z jdeveloper.

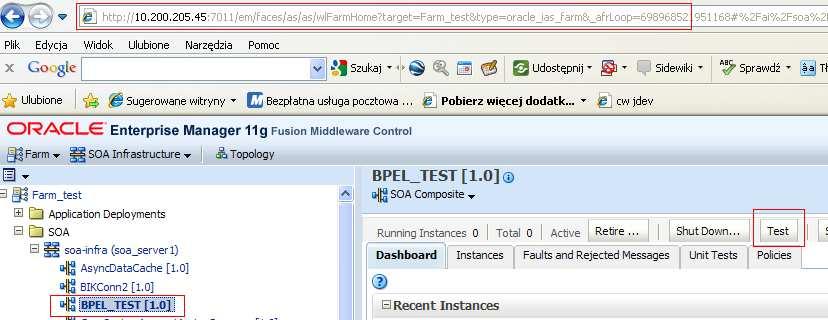

16 Testy

17 Przeglądanie wyników Diagnostyka Można przeglądać graficznie proces bpel i wyniki wszystkich kroków procesu

18

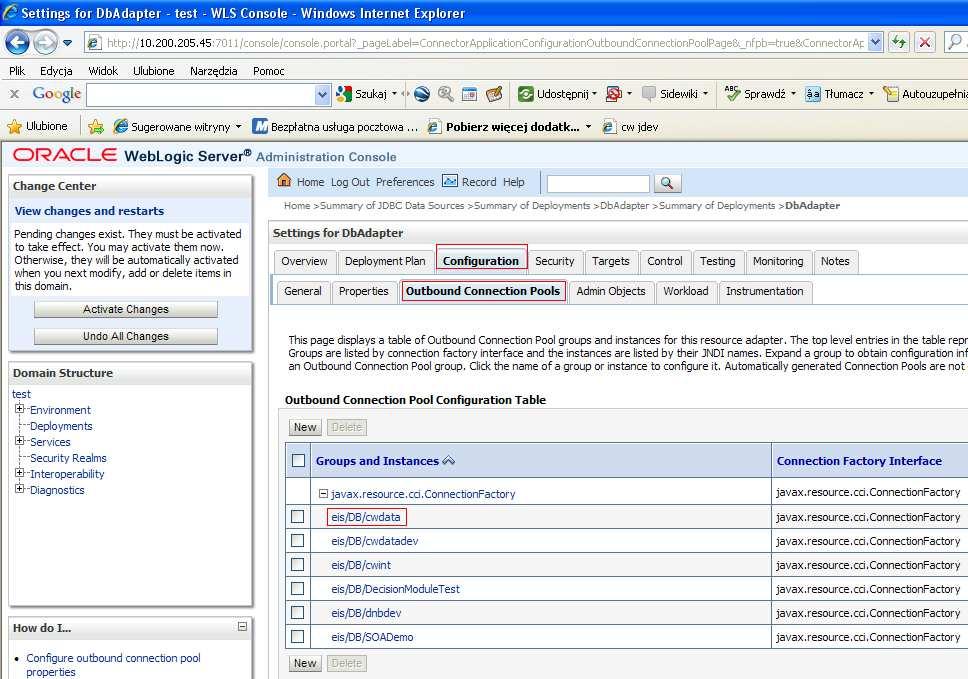

19 Konfiguracja połączenia z bazą danych na serwerze

20

21 , gdzie cwdata to

22 Konfiguracja połączenia z bazą danych na serwerze - Advanced queuing (do tego źródła odwołuje się plik w BPEL, odwołanie jest w pliku XML) ControlPage

23 Konfiguracja połączenia z bazą danych na serwerze - MQ Series Analogicznie, deployment

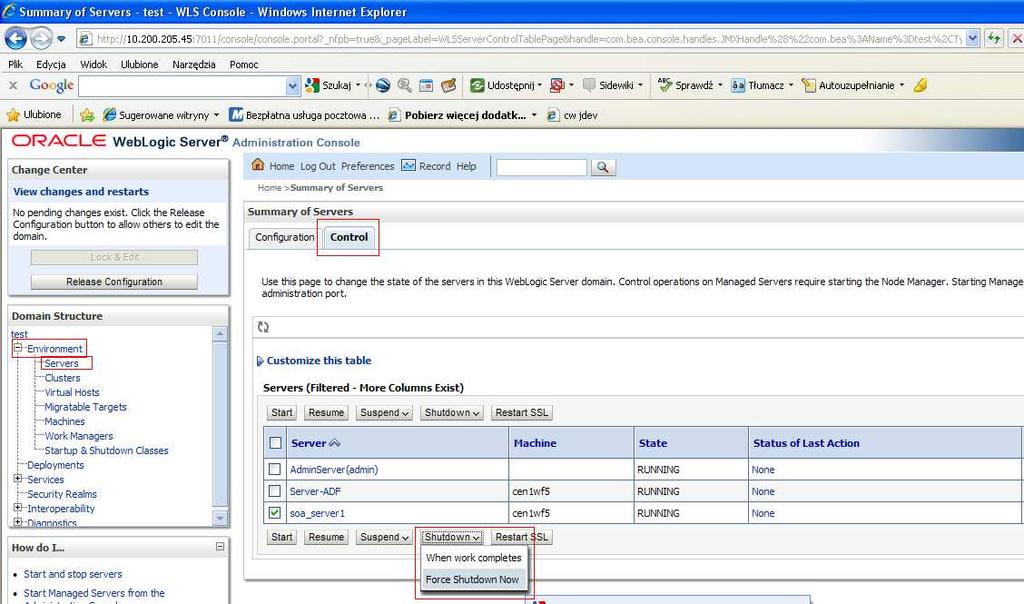

24 Restart serwera SOA Stop: Metoda 1 Metoda 2 Czasami restart trzeba zrobić z poziomu skryptu, bo konsola nie działa: stopweblogic.cmd Metoda 3 Można też ubić wszystkie czarne okna na serwerze

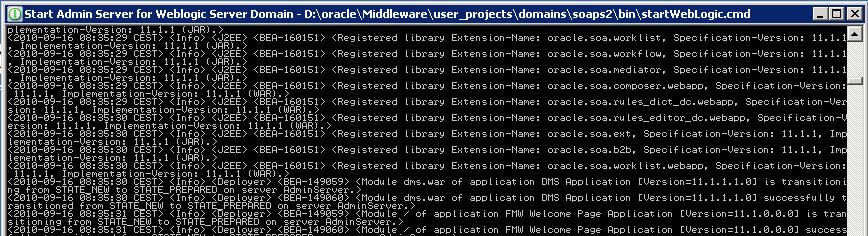

25 Start: Uruchom w jednym oknie cmd: startweblogic_adm.cmd Uruchom w drugim oknie cmd: startweblogic_soa.cmd soa_server1 (trzeba uruchomić w drugim oknie, bo okno konsoli po uruchomieniu startweblogic_adm.cmd nie oddaje sterowania i wyświetla różne komunikaty) Interfejsy do EBS
