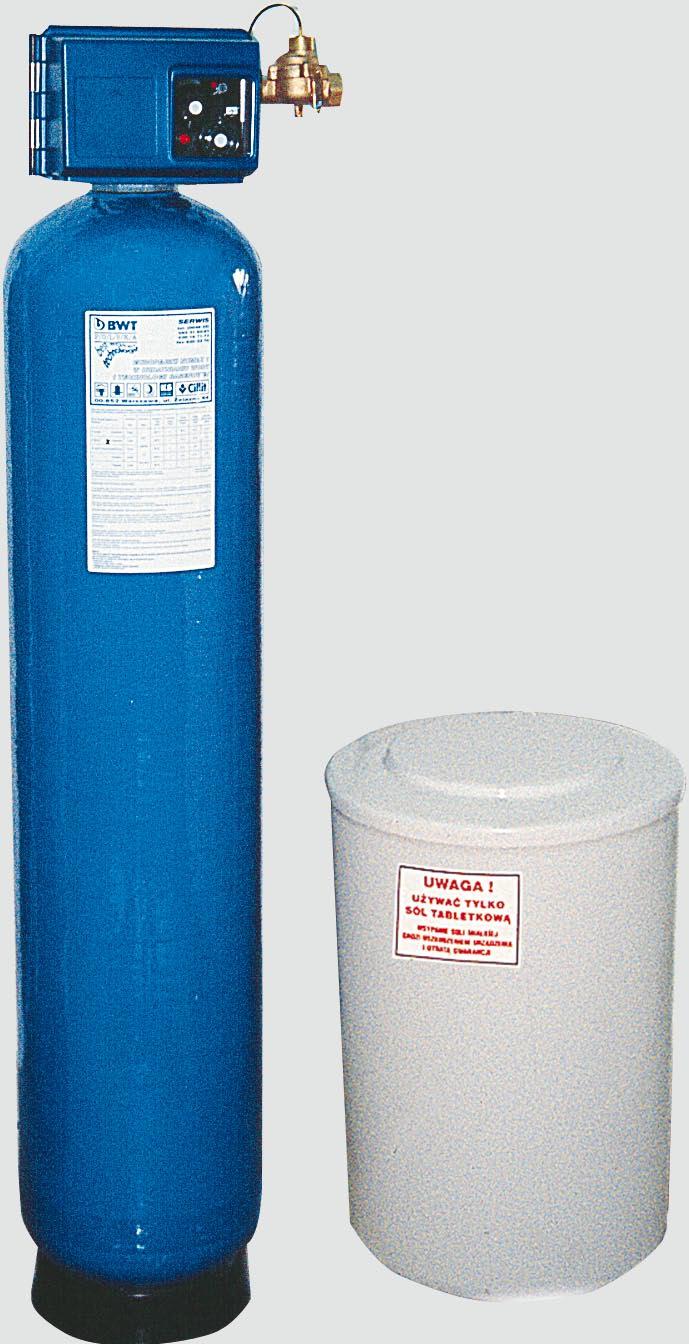

Instrukcja montażu i obsługi RONDOMAT 27 Z. Zmiękczacz jednokolumnowy sterowany czasowo. Zmiany zastrzeżone!

Transkrypt

1 Instrukcja montażu i obsługi PL RONDOMAT 7 Z Zmiękczacz jednokolumnowy sterowany czasowo Zmiany zastrzeżone!

2 . Dane techniczne typ nominalna średnica przyłącza DN ciśnienie robocze bar 3,5 8,0 przepływ nominalny m 3 /h 3,5 4,0 4, 4,4 4,6 5,0 5,0 przy zmiękczaniu do 0, o d przepływ max. m 3 /h 4,5 5,0 5, 5,4 5,6 6,0 6,0 strata ciśnienia bar 0,7 0,7 0,7 0,7 0,7 0,8 0,9 przy przepływie nominalnym strata ciśnienia bar,0,0,0,0,,,3 przy przepływie max. max. ilość wody zmiękczonej m pomiędzy regeneracjami przy twardości 5 o d pojemność jonowymienna m 3 x d ilość złoża op średnie zużycie soli kg na jedną regenerację wysokość całkowita H mm głębokość całkowita B mm szerokość całkowita A mm średnica butli D mm średnica zbiornika solanki D mm wysokość zbiornika solanki H mm temperatura wody / otoczenia, max. o C 30 / 40 zasilanie elektryczne V/Hz 4 / 50 moc przyłączeniowa W 35 stopień ochrony IP 44 przyłącze kanalizacyjne DN 50 nr zamówienia A H D H min. 500 mm D=B Zmiękczacz RONDOMAT 7 Z

3 . Zakres dostawy kompozytowy zbiornik ciśnieniowy z dystrybutorem i koszykiem górnym; zawór sterujący z mosiądzu, sterowany mechanicznie, z transformatorem sieciowym; przynależna ilość żywicy jonowymiennej i podsypki żwirowej (wg tabeli); zbiornik solanki z platformą, studnią, zaworem solanki i kolanem przelewowym; wąż solanki; kryza i wąż popłuczyn; lejek do zasypywania złoża; tester do oznaczania twardości ogólnej AQUATEST; instrukcja montażu i obsługi; karta gwarancyjna. Zalecane wyposażenie dodatkowe (poza zakresem dostawy): filtr wstępny, zabezpieczający głowicę sterującą zmiękczacza przed zanieczyszczeniami mechanicznymi; armatura przyłączeniowa MULTIBLOCK GIT (nr kat. 087), zestaw węży przyłączeniowych 3/3 (nr kat. 994) i komplet redukcji 3/5 (nr kat. 995). 3. Przeznaczenie Stacja RONDOMAT 7 Z jest jednokolumnowym urządzeniem pozwalającym na całkowite zmiękczenie wody pitnej i użytkowej celem zabezpieczenia instalacji wodnej oraz podłączonych do niej armatur i urządzeń przed szkodami powodowanymi odkładaniem się kamienia kotłowego. 4. Zasada działania Proces zmiękczania zachodzi na drodze wymiany jonowej. Woda surowa zawierająca jony Ca + i Mg + stanowiące twardość, przepływa przez złoże jonitowe obsadzone jonami Na +. Jony wapnia i magnezu wypierają jony sodowe ze złoża, zajmując ich miejsce. Po wyczerpaniu zdolności wymiennej następuje regeneracja złoża za pomocą roztworu solanki. Regeneracja jest inicjowana automatycznie, w zaprogramowanych odstępach czasowych. Zasada obliczania i programowania została opisana w dalszej części niniejszej instrukcji. W zależności od rodzaju tłoka w zaworze sterującym (WBP lub NBP), podczas regeneracji zmiękczacza woda twarda może przedostawać się do układu lub nie. Czas trwania regeneracji jest zależny od wielkości urządzenia i zastosowanych nastaw. Max. dostępny czas regeneracji wynosi 64 min. Czas dla konkretnego przypadku można odczytać z załączonej tabeli w rozdz. 7. (poprzez dodanie czasów poszczególnych cykli). 5. Wstępne warunki montażu Przy montażu urządzenia należy wziąć pod uwagę miejscowe normy i przepisy instalacyjne, ogólne wytyczne oraz dane techniczne. Należy zapewnić w bezpośrednim s¹siedztwie (w odleg³oœci m) zasilanie elektryczne - oddzielne pod³¹czenie do sieci (30 V/50 Hz). Unikać przepiêæ! Należy zagwarantować wymagane ciśnienie robocze. W pobli u powinno znajdowaæ siê przy³¹cze kanalizacji, gwarantujące możliwość bezciśnieniowego odprowadzenia wody płuczącej przy maksymalnym przepływie, zgodnie z wymaganiami w tabeli (rozdz.. Dane techniczne ). Aby uniknąć skażenia bakteryjnego urządzenia, należy zapewnić przerwę powietrzną między końcem przewodu ściekowego, a przewodem kanalizacyjnym. Wężyk na przelewie bezpieczeństwa zbiornika solanki (materiał odporny na stężone roztwory solne) musi być poprowadzony z naturalnym spadkiem do kanału lub skierowany na przepompownię. W przypadku prowadzenia wody przez przepompownię należy zwrócić uwagę, aby elementy pompy stykające się z medium były odporne na działanie słonej wody. Jeżeli ciśnienie w sieci przekracza 7 bar, należy przed urządzeniem wbudować reduktor ciśnienia, obniżający ciśnienie wody. Podczas regeneracji należy zapewnić wymagane ciśnienie minimalne. Urządzenie nie zostało wyposażone w oddzielne zabezpieczenie w przypadku braku wody; jeżeli zachodzi potrzeba zastosowania tego rodzaju zabezpieczenia należy na miejscu montażu przewidzieć układ awaryjnego zasilania wodą. Przed zmiękczaczem należy zainstalować ochronny filtr wstępny, a dla zabezpieczenia instalacji przed korozją wskazane jest podłączenie urządzenia dozującego substancje mineralne. Miejsce montażu musi być zabezpieczone przed mrozem, chemikaliami, barwnikami, rozpuszczalnikami oraz ich oparami, jak również dzia³aniem bezpoœrednich Ÿróde³ ciep³a (np. grzejniki) - temperatura otoczenia nie mo e przekraczaæ 40 C. Temperatura wody nie może przekraczać 30 o C. Urządzenie należy ustawić pionowo w odpowiednio przygotowanym miejscu (twarda, stabilna posadzka) i zapewniającym swobodny dostęp w przypadku konieczności wykonania prac serwisowo- -konserwacyjnych. 3

4 6. Montaż (może być przeprowadzony przez użytkownika urz¹dzenia) Urządzenie jest dostarczane w stanie nienapełnionym w celu uniknięcia ewentualnych szkód transportowych. Załączony w dostawie materiał filtracyjny (zgodnie z tabelą z rozdz.. Dane techniczne ) należy przy pomocy lejka wprowadzić do urządzenia. Upewnić się, że zbiornik zmiękczacza jest pusty i czysty. Ustawić zbiornik filtra w miejscu montażu, na równym i twardym podłożu w pobliżu kratki ściekowej, a następnie włożyć do niego dystrybutor centralny, tak aby dolna część umiejscowiła się w zagłębieniu dna. Zaślepić górny otwór dystrybutora i wsypać wokół niego odpowiednią ilość podsypki żwirowej, a następnie żywicy jonowymiennej. Wykonać instalację doprowadzającą wodę do zaworu. Zalecane jest użycie elastycznych przewodów. Średnica rurociągu powinna być nie mniejsza od wielkości przyłącza głowicy ( ). Analogicznie wykonać instalację odprowadzającą wodę uzdatnioną z urządzenia do instalacji wodociągowej. W przypadku możliwości poborów większych od wydajności maksymalnej urządzenia, na wyjściu zainstalować zawór regulujący przepływ. Przed stacją wmontować ręczny zawór wody surowej, za stacją ręczny zawór wylotowy wody uzdatnionej. W instalacji należy przewidzieć filtr wstępny mechaniczny, możliwość ominięcia (tzw. by-pass ) oraz zawór probierczy za stacją, w celu ułatwienia pobierania próbek wody uzdatnionej do badania jakości. Wykonać instalację odprowadzającą wodę do kanalizacji. Wyjście zaworu zakończone jest kryzą ograniczającą wypływ wody do ścieków w czasie spulchniania złoża i szybkiego płukania. Przyłącze wody popłucznej zakończone jest końcówką gwintowaną lub końcówką do węża (w zależności od wielkości urządzenia). Wsunąć górną dyszę (koszyk) w gniazdo zaworu znajdujące się w dolnej jego części. Zdjąć zaślepkę i w razie konieczności oczyścić gwint zbiornika, wkręcić adapter 4" / ½", wsunąć zawór sterujący na przewód centralny dystrybutora i wkręcić w gwint adaptera mocno do oporu. Obok kolumny umieścić zbiornik solanki z platformą soli umieszczoną na odpowiedniej wysokości. Na platformie znajdować się będzie sól tabletkowa do regeneracji, podmywana wodą. Uwaga: Nie wolno stosować soli miałkiej, konieczna jest sól tabletkowa. Wysokość platformy została fabrycznie dobrana. Objętość wody, która będzie rozpuszczała sól tworząc solankę jest automatycznie nalewana do zbiornika na końcu procesu regeneracji. Uszczelki powinny być wcześniej nasmarowane silikonem DOW Corning 7. Zastosowanie innego smaru może spowodować spęcznienie uszczelek, a w efekcie uszkodzenie urządzenia. Należy zwrócić uwagę na prawidłowe ułożenie uszczelek i środkowe usytuowanie dystrybutora. Jego krawędź powinna być sfazowana celem łatwiejszego nałożenia głowicy. Zawór solanki należy połączyć za pomocą kolanka z przewodem ciśnieniowym, łączącym zawór z głowicą sterującą (przewód dostarczany jest w komplecie i znajduje się w zbiorniku roztworowym).

5 7. Uruchomienie Uruchomienie urządzenia może zostać przeprowadzone wyłącznie przez autoryzowany serwis BWT. W przeciwnym przypadku gwarancja nie będzie honorowana. Wlać wodę do zbiornika roztworowego solanki, ok. 3 5 cm powyżej poziomu platformy i nasypać sól tabletkową w celu przygotowania roztworu regeneracyjnego. Odczekać ok. 4 godzin w celu nasycenia się roztworu. W przypadku konieczności skrócenia czasu nasycania roztworu można przygotować roztwór w oddzielnym naczyniu przy wykorzystaniu wody ciepłej i przy intensywnym mieszaniu. Następnie roztwór przelać ostrożnie do zbiornika roztworowego, tak aby jego poziom był ok. 3 cm powyżej platformy. Otworzyć zawór wlotowy, tak aby woda wypełniła kompozytowy zbiornik ciśnieniowy. Jeżeli w instalacji jest zawór obejściowy, musi on być zamknięty. Po napełnieniu zbiornika i zaworu wodą, należy otworzyć zawór wylotowy i utrzymywać przepływ przez stację w celu wyrównania ciśnień. Włączyć zasilanie elektryczne. Zamknąć zawór wlotowy i wylotowy. Zaprogramować urządzenie. Po zaprogramowaniu urządzenia otworzyć zawór wlotowy i przeprowadzić proces płukania, w którym podziarno (mniejsze niż 0, mm, widoczne w mętnym zabarwieniu wody po płukaniu) zostaje odprowadzone do kanału ściekowego. W chwili wypłynięcia całkowicie czystej wody przy końcu tego procesu można otworzyć zawór odcinający na wyjściu urządzenia (jeśli jednak występuje jeszcze mętne zabarwienie, wskazujące na niedostateczne wypłukanie, należy powtórzyć proces płukania). 7.. Programowanie Uwaga! Programowanie powinno być wykonywane tylko przez autoryzowany serwis BWT. Modyfikacja ustawionych parametrów zaworu może niekorzystnie wpłynąć na pracę urządzenia. Po zdjęciu pokrywy mamy dostęp do programatora. Rys.. Programator widok z przodu. pokrętło cyklu regeneracji (obrót tylko w prawą stronę) -dniowa tarcza do programowania dni, w których następuje regeneracja. 3 4-godzinna tarcza czasu bieżącego 4 wskaźnik pozycji pracy (SERVICE) 5 czerwony wskaźnik dni 6 czerwony przycisk sprzęgła napędu tarczy czasu bieżącego Pod prawym dolnym rogiem znajduje się element dystansowy, który jest końcówką wciśnięty w konstrukcje zaworu. Należy ten element wyciągnąć z zatrzasku i można wtedy programator obrócić wokół zawiasu, znajdującego się z lewej strony. Widok programatora od tyłu znajduje się na rys.. Dostęp do programatora umożliwi łatwą zmianę czasów cyklu regeneracji oraz sprawdzenie dokładnej pozycji programu w danej chwili względem dźwigienki mikrowyłącznika. W celu ręcznego zapoczątkowania programu regeneracji obrócić pokrętło cyklu regeneracji w prawo do położenia BACKWASH (spulchnianie złoża). Pokrętłem (rys. ) przestawić programator w pozycję BACKWASH (spulchnianie złoża). Pozycja ta jest w momencie, kiedy pierwsze kołeczki tylnej tarczy programatora wcisną dźwigienkę górnego mikrowyłącznika. W tym położeniu programatora kółka zębate napędu przestawiają tłok zaworu w odpowiednią pozycję, w której nastąpi spulchnienie złoża. Przestawienie tłoka następuje powoli i nie wolno przestawiać programatora w kolejne położenie zanim napęd tłoka 5

6 się nie zatrzyma. Jeżeli w czasie ruchu tłoka przekręcimy pokrętło w następne położenie, należy powolnym ruchem obracać je dalej o cały obrót i jeszcze raz zapoczątkować położenie spulchnianie złoża. W tym położeniu woda będzie przepływać przez złoże w zbiorniku od dołu do ścieku, wypychając resztki powietrza. W ten sposób odpowietrza się zbiornik. Przy pierwszym uruchomieniu i po wymianie złoża na nowe należy w początkowej fazie spulchniania ograniczyć przepływ poprzez przykręcenie zaworu wejściowego, gdyż złoże z dużą ilością powietrza może zostać porwane do ścieku. Po stwierdzeniu, że do ścieku spływa już strumień wody odpowietrzonej, należy odkręcić zawór wejściowy na cały przepływ, a następnie programator przestawić na kolejne położenia. Kontrolować przy tym należy położenie dźwigienki mikrowyłacznika górnego. Kołeczkami wystającymi z tylnej tarczy programatora należy kolejno zwalniać lub wciskać dźwigienkę górnego mikrowyłącznika. Po każdym ustawieniu pokrętła należy odczekać, aż mechanizm napędowy zatrzyma się zanim przejdziemy do następnego położenia. Po zakończeniu obrotu dźwigienka ustawia się w półkolistym wybraniu. Odległość pomiędzy dwoma kolejnymi kołeczkami lub otworami wyznacza czas obrotu równy min. Zestawy kołeczków lub przestrzeń wolnych otworów wyznaczają czas trwania kolejnych etapów regeneracji. zestaw kołeczków spulchnianie złoża wolne otwory pobór solanki i wolne płukanie 3 kołeczki płukanie szybkie 4 otwory nalewanie wody do zbiornika solanki 5 ostatnie dwa kołeczki kończą czas regeneracji 6 przestrzeń wolnych otworów do wykorzystania 7 zestaw kołeczków zapasowych 8 mikrosilnik napędu tarczy programatora Wszystkie czasy poszczególnych etapów regeneracji zmiękczacza zostały nastawione fabrycznie. W związku z tym bez konieczności dodatkowej zmiany nastaw można przystąpić do uruchomienia urządzenia Programowanie czasów trwania poszczególnych etapów regeneracji Cykl regeneracji został zaproponowany dla wcześniej założonych warunków pracy. Zalecane czasy trwania poszczególnych etapów zawiera Tabela. Jeśli stwierdzimy konieczność zmiany czasów któregoś z etapów (wydłużenia lub skrócenia) lub chcemy dostosować program do innych warunków, należy w tym celu najpierw odchylić zespół programatora i zdjąć tylną okrągłą tarczę. Dwa wystające zaczepy koła zębatego są wciśnięte w otwory tarczy. Należy nacisnąć końcówki zaczepów ku środkowi i zdjąć tarczą programowania. Należy przy tym uważać, aby nie uszkodzić dźwigienek mikrowyłączników. Przy zmianie programu można korzystać z kołeczków zapasowych (można je dokładać lub wyjmować w zależności od potrzeb). Czas między dwoma kolejnymi otworami wynosi min. Max. czas trwania regeneracji wynosi 64 min. Rys.. Programator widok z tyłu. M - mikrowyłącznik: szt. górny współpracuje z kołeczkami, realizując program regeneracji; dolny współpracuje z obwodem tarczy. Ostatnie dwa kołeczki kończą regenerację, programator obraca się dalej do pozycji SERVICE (jeżeli czas regeneracji był krótszy niż 64 min.) Przy programowaniu należy pamiętać, że czas poboru solanki i wolnego płukania musi być dostatecznie długi, aby po wyssaniu solanki nastąpiło właściwe płukanie wolne. Zespół poboru solanki w zaworze ma kryzę ograniczającą prędkość napełniania zbiornika zgodnie z Tabelą. 6

7 Tabela. Zalecane czasy trwania poszczególnych etapów regeneracji przy założeniu dawki soli 0,6 kg / l żywicy. typ objętość złoża l prędkość spulchniania GPM l/min. 3,5 3, 5,0 8,5 7,0 6,6 0,0 38,0 0,0 38,0 5,0 57,0 5,0 57,0 czas spulchniania min typ inżektora 3 3C 3C 4C 4C 4C czas poboru solanki i wolnego płukania: przy,4 bar przy 3,5 bar przy 4, bar min. min. min czas płukania szybkiego min prędkość napełniania zbiornika solanki czas napełniania zbiornika solanki GPM l/min. min. l 0,5,9 40,0 3,8 4 54, 4,5 6 7, 4,5 0 90,0 7,6 6,0 7,6 8 37,0 7,6 67 Prędkość poboru solanki wyznacza inżektor - wykres nr. Przepływająca przez niego woda ssie strumień solanki. Prędkość strumienia ssącego solankę wyznaczyć można z wykresu nr (z tą samą prędkością odbywa się płukanie wolne). W czasie spulchniania złoża woda przepływa do ścieku z prędkością wyznaczoną przez kryzę nakręconą na wylotowym króćcu zaworu zapewniając prawidłową ekspansję złoża. Z tą samą prędkością płynie woda do ścieku w czasie płukania szybkiego. ciśnienie wody zasilającej [PSIG] ciśnienie wody zasilającej [PSIG] Wykres nr. typ inżektora prędkość ssania (odnosi się do wody) [GPM] Wykres nr. typ inżektora prędkość przepływu wody w czasie wolnego płukania [GPM] 7... Obliczanie odstępów czasowych między kolejnymi regeneracjami W zależności od dawki soli zmienia się zdolność jonowymienna złoża. Zdolność jonowymienna pozwala obliczyć czas, po jakim należy przeprowadzić kolejną regenerację złoża w zależności od twardości wody surowej. średnica zbiornika objętość żywicy zdolność jonowymienna 3 75 l 50 m 3 x d 4 00 l 330 m 3 x d 6 50 l 500 m 3 x d 8 00 l 650 m 3 x d 50 l 800 m 3 x d l 950 m 3 x d l 00 m 3 x d Jeżeli w zbiorniku znajduje się 50 l złoża przy zastosowaniu dawki 0,6 kg soli na litr żywicy, zdolność jonowymienna złoża wynosi: 500 m 3 x d Jeżeli w zbiorniku znajduje się 50 litrów żywicy o zdolności jonowymiennej 500 m 3 x d (dawka 60 g soli / l żywicy), a twardość wody surowej wynosi np. 6 d, to objętość wody między kolejnymi regeneracjami wynosi: 500 / 6 = 3,5 ~ 3 m 3 7

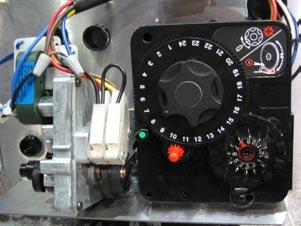

8 Dla zwiększenia bezpieczeństwa i pewniejszej ochrony urządzeń wskazanym jest zmniejszenie ilości wody pomiędzy regeneracjami o 0%. Znając dobowe zużycie wody zmiękczonej można obliczyć, co ile dni musi następować regeneracja zmiękczacza. Przykładowo, jeżeli ilość dobowa zużywanej wody wynosi 4 m 3, a z obliczeń wynika, że zmiękczacz może wyprodukować 3 m 3, wówczas nastawiamy regenerację co dni Nastawianie czasu odstępu między kolejnymi regeneracjami i czasu bieżącego Nastawianie czasu odstępu między regeneracjami W celu nastawienia dni w których sterownik ma przeprowadzić regenerację należy przekręcić -dniową tarczę (rys., poz. ) tak, aby znajdowała się naprzeciw czerwonego wskaźnika (rys., poz. 5). Na tarczy umieszczone są liczby oznaczające kolejne dni oraz odpowiadające im zapadki do uruchamiania procesu regeneracji. Aby zaprogramować regenerację w konkretnym dniu, należy odpowiadającą mu zapadkę wysunąć na zewnątrz. Zapadka ustawiona na czerwony wskaźnik oznacza nadchodzącą noc. Ustawienie regeneracji co 3 dni oznacza że np. zapadki, 4, 7, 0 są wysunięte. Nastawianie czasu bieżącego W celu ustawienia czasu bieżącego (godziny) należy przycisnąć i przytrzymać czerwony przycisk (rys., poz. 6) tak, aby rozprzęgnąć zęby małej zębatki i tarczy godzin (rys., poz. 3). Pokręcić tarczą godzin tak, aby aktualna godzina pokryła się ze wskaźnikiem time of day. W takim przypadku regeneracja będzie następowała o godzinie :00 w nocy. W celu zmiany godziny rozpoczęcia regeneracji należy czas bieżący przesunąć o odpowiednią ilość godzin np. aby uruchomić regenerację o godz. 4:00, należy czas bieżący cofnąć o dwie godziny) Sprawdzenie cyklu regeneracji Przed wsypaniem soli można sprawdzić poszczególne cykle procesu regeneracji. W tym celu należy odchylić zespół programatora, ręcznie uruchomić regenerację, obracając kołem cykli regeneracji i kontrolując położenie dźwigienki mikrowyłącznika. Przesuwać tłoczki w kolejne położenia, sprawdzając prawidłowość przebiegu procesu: spulchnianie: sprawdzić (przez krótki okres), czy woda płynie do ścieku i czy układ jest odpowietrzony; pobór solanki: wyssać całą objętość zbiornika (na dnie powinna zostać tzw. strefa martwa wody); płukanie szybkie; napełnianie zbiornika solanki. UWAGA! Czynność załączania na następny etap procesu należy wykonać dopiero po zatrzymaniu tłoka. Po napełnieniu poziom wody powinien osiągnąć 3 5 cm powyżej platformy soli. Można tu wprowadzić korektę czasu nalewania, dodając lub odejmując kołeczek na tarczy programowania lub skorygować wysokość platformy. Należy przy tym wziąć pod uwagę, że zawór pływakowy jest dodatkowym zabezpieczeniem. Przestawić programator w pozycji SERVICE. Wsypać sól do zbiornika solanki Uruchomienie regeneracji ręcznej o dowolnej porze W celu ręcznego uruchomienia regeneracji o dowolnej porze należy pokrętło ręcznej regeneracji (rys., poz. ) przekręcić zgodnie z ruchem wskazówek zegara do pozycji BACKWASH. Od tej pozycji rozpocznie się regeneracja i będzie przebiegała automatycznie zgodnie z zaprogramowanymi czasami poszczególnych cykli. 7.. Włączenie do eksploatacji Po ustawieniu programatora należy sprawdzić, czy zawór dolotowy i wylotowy są otwarte. Jeżeli stacja posiada zawór obejściowy, powinien być on zamknięty. Włączyć zasilanie elektryczne. Urządzenie jest gotowe do eksploatacji.

9 8. Usuwanie zakłóceñ/usterek Problem Przyczyna Usunięcie problemu Pojawienie się twardej wody na wyjściu. Nie zamknięty zawór obejściowy stacji. Zamknąć zawór obejściowy. Brak soli w zbiorniku solanki. Przekroczona zdolność jonowymienna złoża (zbyt duża objętość wody między regeneracjami). Nie zachodzi proces regeneracji. Niewłaściwy pobór solanki. Niewłaściwe napełnianie zbiornika solanki wodą. Przecieki połączeń przewodu środkowego z dolną częścią zaworu głównego lub pęknięcie zaworu środkowego. Niewłaściwe ustawienie czasów cyklu na tarczy programatora. Nasypać odpowiednią ilość soli (czas rozpuszczania soli: 4 5 godz.). Sprawdzić obliczenia dotyczące zdolności jonowymiennej, uwzględniając zastosowaną dawkę soli. Należy sprawdzić, czy tarcza z zaprogramowanymi dniami regeneracji ma wysunięte odpowiednie zapadki i czy zapadki te uruchamiają proces regeneracji. Sprawdzić, czy nie jest zanieczyszczony inżektor lub filtr siatkowy w zespole inżektora. Sprawdzić drożność układu poboru solanki oraz przepływ wody do ścieku opory przepływu spowodowane zanieczyszczeniami mogą mogą wydłużać czas poboru solanki, skracając w ten sposób czas wolnego płukania. Sprawdzić czas napełniania i objętość wody, a w razie zakłóceń drożność układu nalewania. Wymienić uszkodzony element. Sprawdzić zgodność z tabelą i w razie potrzeby skorygować nastawy. W przypadku wyst¹pienia jakichkolwiek trudnoœci przy usuniêciu zak³óceñ wg przedstawionych powyżej wskazówek, nale y niezw³ocznie zwróciæ siê do naszego dzia³u serwisu.

10 9. S c h e m a t y p r z e p ł y w ó w w p o s z c z e g ó l n y c h e t a p a c h r e g e n e r a c j i ZAWÓR WODOMIERZ WLOT. P r a c a W o d a s u r o w a w p ły w a d o z a w o r u, k i e r o w a n a j e s t w d ó ł n a z ł o ż e. N a s t ę p n i e p r z e z d y s z ę d o l n ą i r u r ę ś r o d k o w ą d o s t a j e s i ę z n ó w d o z a w o r u i w o k ó ł t ł o c z k a w y p ły w a d o w y j ś c i a z a w o r u a d a l e j d o m i e j s c a o d b i o r u. ZBIORNIK KOLUMNA JONITOWA ZAWÓR (TYPU AIR-CHECK) ZAWÓR WODOMIERZ WLOT. S p u l c h n i a n i e z ł o ż a W o d a s u r o w a w p ły w a d o z a w o r u p r z e p ły w a w o k ó ł t ł o k a d o s t a j e s i ę d o r u r y ś r o d k o w e j i o d d o ł u p r z e z z ł o ż e n a s t ę p n i e z n ó w w o k ó ł t ł o k a d o w y j ś c i a ś c i e k o ) w e g o a d a l e j d o k r a t k i ś c i e k o w e j. ZBIORNIK KOLUMNA JONITOWA ZAWÓR (TYPU AIR-CHECK) ZAWÓR WODOMIERZ WLOT 3 a. P o b ó r s o l a n k i W o d a s u r o w a w p ły w a d o z a w o r u, p ły n i e w g ó r ę p r z e z o b u d o w ę i n ż e k t o r a, n a s t ę p n i e w d ó ł p o p r z e z i n ż e k t o r, z a s y s a j ą c s o l a n k ę z e z b i o r n i k a. N a s t ę p n i e s t r u m i e ń w r a z z s o l a n k ą p ły n i e w d ó ł, p r z e z z ł o ż e, r u r ą ś r o d k o w ą w g ó r ę, p r z e z z a w ó r d o w y j ś c i a ś c i e k o w e g o, a d a l e j d o k r a t k i ś c i e k o w e j. ZBIORNIK ZAWÓR (TYPU AIR-CHECK) KOLUMNA JONITOWA 0

11 W ZAWÓR WODOMIERZ WLOT 3 b. P ł u k a n i e w o l n e P r z e p ły w t a k i s a m j a k p r z y p o b o r z e s o l a n k i z t ą r ó ż V n i c ą, ż e w o d a p r z e p ły w a j ą c a p r z e z i n ż e k t o r n i e s s i e s o l a n k i, t y l k o p ł u c z e z ł o ż e ( w y p i e r a j ą c s o l a n k ę ). KOLUMNA JONITOWA ZBIORNIK ZAWÓR (TYPU AIR-CHECK) ZAWÓR WODOMIERZ WLOT 4. P ł u k a n i e s z y b k i e o d a s u r o w a w p ły w a d o z a w o r u, p r z e p ły w a o d g ó r y p r z e z z ł o ż e j o n it o w e, r u r ą ś r o d k o w ą w r a c a w g ó r ę d o z a w o r u n a s t ę p n i e w o k ó ł t ł o k a d o w y j ś c i a ś c i e k o w e g o i d o k r a t k i ś c i e k o w e j. ZBIORNIK KOLUMNA JONITOWA ZAWÓR (TYPU AIR-CHECK) ZAWÓR WODOMIERZ WLOT 5. N a p e ł n i a n i e z b i o r n i k a s o l a n k i W o d a s u r o w a w p ły w a d o z a w o r u n a s t ę p n i e p r z e z i n ż e k t o r d o z b i o r n i k a s o l a n k i. Z a i n ż e k t o r e m z n a j V d u j e s i ę k r y z a r e g u l u j ą c a d o p ły w w o d y d o z b i o r n i k a s o l a n k i. KOLUMNA JONITOWA ZBIORNIK ZAWÓR (TYPU AIR-CHECK)

12 0. C z ę ś c i z a m i e n n e d o z a w o r u s t e r u j ą c e g o do zaworu FLECK 750 potrzebnych jest 6 uszczelek i 5 dystansów K o m p l e t u s z c z e l e k i p i e r ś c i e n i n r k a t. F L ( d a w n y F L 4 7 ) Z a w ó r s o l a n k i n r k a t. F L T ł o k N B P ( z o d c i ę c i e m n a c z a s r e g e n e r a c j i) n r k a t. F L T ł o k W B P ( b e z o d c i ę c i a n a c z a s r e g e n e r a c j i ) n r k a t. F L Z a w ó r s o l a n k i n r k a t. F L 4 8

13 /0/006 Rev ITEM QTY PART NO. DESCRIPTION 0300 SCREW, SLOT HEX WSH, 8-8 X 3/8 VIS MICROSWITCH SCREW.9x3 LABEL BUTTON CYCLE ACTUATOR ARM REGENERATION POINTER IDLER GEAR IDLER SHAFT GEAR, DRIVE SCREW MOTOR MOUNTING SCREW #6-0 * 0.50 long BALL /4" IDLER SHAFT SPRING IDLER SHAFT SPRING SKIPPER WHEEL RING TIMER, HOUSING NOM MICROSWITCH VIS CACHE BOUTON DOIGT DE DECLENCHEMENT DOIGT DE REGENERATION PIGNON PIGNON ROUE D'ENTRAINEMENT VIS Vis BILLE /4" RESSORT RESSORT ANNEAU ROUE SAUTEUSE BOITIER, TIMER HINGE BRACKETMODEL 300 ET HINGE BRACKETMODEL 300 ET KNOB 300 TIMER PLATE, MOTOR MOUNTING BOUTON SUPPORT MOTEUR WIRE HARNESS TIMER 30 IMMEDIAT FAISCEAU TIMER 30 IMMEDIATE MAIN DRIVE GEAR INSULATOR SPRING CLIP SPRING DETENT MICROSWITCH MOTOR, 4V-50HZ /30 RPM PIGNON PRINCIPAL ISOLATEUR CLIP RESSORT MICROSWITCH MOTEUR, 4V-50HZ /30 RPM SKIPPER WHEEL DAYS ASSY ROUE ASSEMBLEE JOURS PROGRAM WHEEL ASSY FOR TIMERS ROUE DE PRG. DES CYLES TIMER LABEL 4V ETIQUETTE 4V HOURS GEAR ASSY FOR TIMER 300/30 ROUE 4 HEURES ASSEMBLEE INSTRUCTION LABEL LABEL PICTOGRAM SCREW WIRE NUT ETIQUETTE ETIQUETTE PICTOGRAMME VIS CONNECTEUR TIMER 300 DAYS ASSY 49 CHAP /0/006 Rev. ITEM QTY PART NO. DESCRIPTION NOM SCREW, SLOT HEX WSH, 8-8 X 3/8 VIS MICROSWITCH SCREW.9x3 MICROSWITCH VIS LABEL BUTTON CACHE BOUTON IDLER GEAR PIGNON IDLER SHAFT PIGNON GEAR, DRIVE SCREW MOTOR MOUNTING ROUE VIS D'ENTRAINEMENT SCREW #6-0 * 0.50 long Vis 0 33 IDLER SHAFT SPRING RESSORT GEAR CYCLE ACTUATOR ROUE DE DECLENCHEMENT 450 PROGRAM WHEEL DRIVE PINION - White PIGNON D'ENTRAINEMENT CLUTCH DRIVE PINION - WHITE EMBRAYAGE TIMER, HOUSING BOITIER, TIMER HINGE BRACKETMODEL 300 ET HINGE BRACKETMODEL 300 ET KNOB 300 TIMER PLATE, MOTOR MOUNTING BOUTON SUPPORT MOTEUR WIRE HARNESS TIMER 30 IMMEDIAT FAISCEAU TIMER 30 IMMEDIATE MAIN DRIVE GEAR PIGNON PRINCIPAL INSULATOR RETAINER, SPRING CLIP CLUTCH SPRING ISOLATEUR BUTEE CLIP DE RESSORT METER CLUTCH SPRING RESSORT MICROSWITCH MICROSWITCH MOTOR, 4V-50HZ /30 RPM MOTEUR, 4V-50HZ /30 RPM m3 PROGRAM WHEEL ASSY 950/350 Roue de programmation 75 m3 assemblée 900/ PROGRAM WHEEL ASSY FOR TIMERS ROUE DE PRG. DES CYLES TIMER LABEL 4V ETIQUETTE 4V INSTRUCTION LABEL LABEL PICTOGRAM INDICATOR LABEL ETIQUETTE LABEL PICTOGRAM ETIQUETTE PICTOGRAMME SCREW VIS WIRE NUT CONNECTEUR TIMER 30 ASSY 4 CHAP.4 3

14 . Konserwacja Każde urządzenie techniczne wymaga regularnej konserwacji. Zgodnie z normą DIN 988 prace konserwacyjne powinny być prowadzone przez wykwalifikowany personel fachowy, który zajmuje się jednocześnie wymianą zużytych części. Konserwację należy przeprowadzać raz w roku lub - dla urządzeń pracujących zespołowo - co najmniej dwa razy w roku. Prace konserwacyjne powinny być przeprowadzone przez autoryzowany serwis BWT.. Gwarancja Podstawowym warunkiem zachowania gwarancji jest przeprowadzenie rozruchu urządzenia przez autoryzowany serwis BWT. Wszelkie prace związane z uruchomieniem, jak i naprawą w okresie gwarancyjnym, mogą być przeprowadzane wyłącznie przez wykwalifikowanych pracowników serwisu. W przypadku stwierdzenia ingerencji osób niepowołanych, jakiekolwiek roszczenia gwarancyjne nie będą uznawane. W przypadku zakłóceń w pracy urządzenia występujących w okresie trwania gwarancji, należy zwrócić się do naszego biura (Działu Serwisu), podając dokładne dane dotyczące typu i numeru produkcyjnego/fabrycznego, znajdujące się na tabliczce znamionowej urządzenia lub odczytane tabeli danych technicznych. Gwarancja nie obejmuje zakłóceń w pracy i ewentualnych uszkodzeń urządzenia, wynikających z niewłaściwej obsługi lub ze zmian parametrów fizyko-chemicznych wody zasilającej, jak również niedotrzymania warunków wymaganych dla prawidłowej pracy stacji (szczególnie ważne jest zapewnienie właściwego ciśnienia wody). Jako części zamienne mogą być stosowane wyłącznie elementy oryginalne - w przeciwnym wypadku może dojść do utraty praw gwarancyjnych. UWAGA: Zbiornik kompozytowy, wchodzący w skład urządzenia, nie może być stosowany w zakresie działania podciśnień. 4

15 5
