3 System KAN-therm Push Zgodnie z sugestiami naszych klientów przekazujemy Pañstwu katalog Systemu KAN-therm Push w nowej, zmienionej formie u³atwiaj¹cej dobór rur i z³¹cz w zale noœci od typu instalacji i parametrów jej pracy. Katalog Systemu KAN-therm Push zosta³ podzielony na dwie czêœci: czêœæ techniczn¹, czêœæ asortymentow¹. Czêœæ techniczna zawiera wszystkie niezbêdne informacje przydatne w procesie zamawiania towaru jak równie podczas monta u instalacji w warunkach budowy. Wiêcej szczegó³ów mo na znaleÿæ w Poradniku Projektanta i Wykonawcy w Systemie KAN-therm. Czêœæ asortymentowa zosta³a podzielona na 12 podstawowych rozdzia³ów przedstawiaj¹cych ró ne grupy asortymentowe (patrz spis treœci). Pierwsze trzy rozdzia³y dotycz¹ systemu po³¹czeñ typu Push do rur PE-Xc, PE-RT. Ka dy z nich zawiera kompletny asortyment (rur i z³¹cz) uporz¹dkowany w sposób uwzglêdniaj¹cy typ instalacji (grzewcze lub wodne) oraz wymagane parametry pracy (10 lub 6 bar). Takie uporz¹dkowanie elementów znacznie u³atwia dobór rur i z³¹czek do konkretnego zastosowania (instalacje: grzewcze/wodne, parametry pracy: 6/10 bar). Przy doborze rury PE-Xc, PE-RT oraz z³¹czki Push (w rozdzia³ach 1-3), dla danego typu instalacji nale y wybieraæ elementy w ramach tego samego rozdzia³u. Rozdzia³ 1 System KAN-therm Push do instalacji wodnych i grzewczych do 10 bar (uniwersalny 10 bar) s¹ to rury PE-Xc w typoszeregu œrednic 12 2, 14 2, 18 2,5, 25 3,5, 32 4,4 z os³on¹ antydyfuzyjn¹ wraz z odpowiednimi z³¹czami przeznaczone do budowy instalacji wodnych i grzewczych do 10 bar. Rozdzia³ 2 System KAN-therm Push do instalacji wodnych i grzewczych do 6 bar (uniwersalny 6 bar) s¹ to rury PE-Xc i PE-RT w typoszeregu œrednic 12 2, 14 2, 18 2, 25 3,5 32 4,4 z os³on¹ antydyfuzyjn¹ wraz z odpowiednimi z³¹czami przeznaczone do budowy instalacji wodnych i grzewczych do 6 bar. Rozdzia³ 3 System KAN-therm Push do instalacji wodnych do 10 bar (woda 10 bar) s¹ to rury PE-Xc i PE-RT w typoszeregu œrednic 12 2, 14 2, 18 2,5, 25 3,5, 32 3,4 bez os³ony antydyfuzyjnej wraz z odpowiednimi z³¹czami przeznaczone do budowy wy³¹cznie instalacji wodnych do 10 bar

4

5 System KAN-therm Push - informacja techniczna System KAN-therm Push to kompletny system instalacyjny sk³adaj¹cy siê z rur polietylenowych PE-Xc lub PE-RT i kszta³tek PPSU lub mosiê nych w zakresie œrednic mm. Bezoringowe i szczelne po³¹czenia w Systemie KAN-therm Push uzyskuje siê poprzez nasuniêcie mosiê nego pierœcienia na z³¹czkê i rurê. Po³¹czenia nie wymagaj¹ dodatkowych uszczelnieñ typu taœma teflonowa, paku³y. Uzupe³nienie systemu stanowi¹ rozdzielacze i szafki instalacyjne. System KAN-therm Push zosta³ zaprojektowany w oparciu o zasadê "szybki monta - trwa³y efekt", co pozwala na wymierne przyspieszenie prac inwestycyjnych i wykoñczeniowych. System KAN-therm Push - technologia nowoczesna Najnowszej generacji tworzywo (PPSU - polisulfon fenylenu) zastosowane do produkcji z³¹cz zapewnia: absolutn¹ odpornoœæ na procesy korozyjne, ca³kowit¹ neutralnoœæ w stosunku do wody pitnej, trwa³oœæ kszta³tek wy sz¹ od rur, wysok¹ wytrzyma³oœæ mechaniczn¹. Technologia produkcji z³¹cz z PPSU praktycznie wyklucza mo liwoœæ powstawania wad ukrytych. System KAN-therm Push - technologia na lata System KAN-therm Push, dziêki perfekcyjnej konstrukcji elementów sk³adowych oraz ich wzajemnemu dopasowaniu, zapewnia: ponad 50-cio letni¹ trwa³oœæ eksploatacyjn¹, mo liwoœæ pracy w wysokich temperaturach - T rob = 80 C (robocza), T max = 90 C (maksymalna, Ÿród³o ciep³a powinno posiadaæ zabezpieczenie przed wzrostem temperatury powy ej tej wartoœci) i ciœnieniu roboczym 6 bar dla rur z os³on¹ EVOH oraz 10 bar dla rur bez os³ony EVOH, niezwykle trwa³e z³¹cza PPSU, których maksymalne parametry pracy limitowane s¹ trwa³oœci¹ rur, absolutny brak zjawiska korozji niezale nie od jakoœci wody. System KAN-therm Push - technologia optymalna System KAN-therm Push pozwala na wybór rozwi¹zañ optymalnych pod wzglêdem technicznym i ekonomicznym dziêki: mo liwoœci krycia z³¹cz Push w posadzkach pod³óg, mo liwoœæ ³¹czenia z instalacjami wykonanymi z innych materia³ów, mo liwoœæ wykonywania ekonomicznych uk³adów rozprowadzeñ. System KAN-therm Push - technologia bezpieczna System KAN-therm Push gwarantuje pe³ne bezpieczeñstwo monta u i eksploatacji: z³¹czki Push z PPSU posiadaj¹ aprobatê techniczn¹ AT/ oraz pozytywn¹ ocenê higieniczn¹ PZH HK/W/0055/02/2005, rury PE-RT posiadaj¹ aprobatê techniczn¹ AT/ oraz pozytywn¹ ocenê higieniczn¹ PZH HK/W/0803/01/2003, rury PE-Xc posiadaj¹ aprobatê techniczn¹ AT/ oraz pozytywn¹ ocenê higieniczn¹ PZH HK/W/0641/01/2005, udzielana jest 10-letnia gwarancja na system

6 System KAN-therm Push - informacja techniczna Rury PE-RT Rury PE-RT Systemu KAN-therm Push produkowane s¹ z kopolimeru octanowego polietylenu Dowlex 2344 E odpornego na wysokie temperatury. Asortyment rur PE-RT: rury PE-RT wg DIN 16776,16883 bez os³on antydyfuzyjnych EVOH, typoszereg: 14 2; 18 2,5; 25 3,5; 32 4,4 do instalacji wody ciep³ej i zimnej, rury PE-RT wg DIN 16776, 16883, 4726 z os³onami antydyfuzyjnymi EVOH, typoszereg: 12 2; 14 2; 18 2; 25 3,5 do instalacji centralnego ogrzewania. Wymiary rur PE-RT, ich zastosowanie i pojemnoœci wodne: L.p. Pow³oka antydyfuzyjna EVOH (alkohol etylowinylowy) nak³adana jest bezpoœrednio na rurê bazow¹ i wi¹zana do niej warstw¹ kleju, spe³nia wymagania DIN * rury z os³onami EVOH mo na równie stosowaæ w instalacjach wody zimnej i ciep³ej. Rury PE-Xc Œrednica zewnêtrzna [mm] Gruboœæ œcianki [mm] Rury PE-Xc Systemu KAN-therm Push produkowane s¹ z polietylenu wysokiej gêstoœci i poddawane sieciowaniu strumieniem elektronów (metoda "c" - metoda fizyczna, bez udzia³u chemikaliów). Asortyment rur PE-Xc: rury PE-Xc wg DIN 16892/93 bez os³ony antydyfuzyjnej EVOH, typoszereg 18 2,5; 25 3,5; 32 4,4 do instalacji wody ciep³ej i zimnej, rury PE-Xc wg DIN 16892/93, 4726/29 z os³onami antydyfuzyjnymi EVOH typoszereg 12 2; 14 2; 18 2; 18 2,5; 25 3,5; 32 4,4 do instalacji centralnego ogrzewania. Os³ona EVOH Rodzaj instalacji Pojemnoœæ wodna [dm 3 /m] ,0 jest c.o.* 0, ,0 jest c.o.* 0, ,0 jest c.o.* 0, ,5 jest c.o.* 0, ,0 brak z.w. i c.w.u. 0, ,5 brak z.w. i c.w.u. 0, ,5 brak z.w. i c.w.u. 0, ,4 brak z.w. i c.w.u. 0,423 Wymiary rur PE-Xc, ich zastosowanie i pojemnoœci wodne: L.p. Œrednica zewnêtrzna Gruboœæ œcianki Os³ona EVOH Rodzaj instalacji Pojemnoœæ wodna [mm] [mm] [dm 3 /m] ,0 jest c.o.* 0, ,0 jest c.o.* 0, ,0 jest c.o.* 0, ,5 jest c.o.* 0, ,5 jest c.o.* 0, ,4 jest c.o.* 0, ,5 brak z.w. i c.w.u. 0, ,5 brak z.w. i c.w.u. 0, ,4 brak z.w. i c.w.u. 0,423 Pow³oka antydyfuzyjna EVOH (alkohol etylowinylowy) nak³adana jest bezpoœrednio na rurê bazow¹ i wi¹zana do niej warstw¹ kleju, spe³nia wymagania DIN * rury z os³onami EVOH mo na równie stosowaæ w instalacjach wody zimnej i ciep³ej

7 System KAN-therm Push - informacja techniczna Parametry pracy rur PE-RT i PE-Xc Rury PE-RT i PE-Xc zgodnie z aprobatami AT/ (PE-RT) i AT/ (PE-Xc) mog¹ pracowaæ: Rodzaj instalacji i klasa zastosowañ Œrednica zewnêtrzna dn rur PE-RT, PE-Xc [mm] Gruboœæ œcianki en [mm] Os³ona EVOH Seria rur S P rob (2) [bar] Parametry pracy T rob/t max [ C] Instalacje centralnego ogrzewania klasy 5 (dla klasy 4 ogrzewanie pod³ogowe T rob/t max - 60/70 C) Instalacja wody zimnej z.w. Instalacja wody 1, (2) ciep³ej 12 2,0 jest 2, / ) 2,0 jest 3, / ,0 jest 4, / ) 2,5 jest 3, / ) 3,5 jest 3, /90 32* 1) 4,4 jest 3, / ,0 brak 3, ,5 brak 3, ,5 brak 3, ,4 brak 3, ,0 brak 3, ,(70)/ ,5 brak 3, ,(70)/ ,5 brak 3, ,(70)/ ,4 brak 3, ,(70)/80 * nie wystêpuje dla rur PE-RT. 1) rury PE-Xc uniwersalne mog¹ce mieæ zastosowanie w instalacji z.w. i c.w.u. (P max = 10 bar, T max = 80 C), c.o. (P max = 10 bar; T max = 90 C). 2) w klasie 4,5 ciœnienie robocze dla rur PE-RT wynosi 6 bar. Uwaga: Odrêbne przepisy okreœlaj¹ na terenie Polski maksymalne parametry pracy: instalacja centralnego ogrzewania 90 C i 6 bar, ogrzewanie pod³ogowe 60 C i 6 bar (w wymienionych aprobatach dla instalacji centralnego ogrzewania podaje siê max ciœnienie 6 bar), instalacja wody ciep³ej 60 C i 10 bar (przy punktach czerpalnych max 6 bar PN 92/B ) Temperaturê robocz¹ T rob w poszczególnych klasach nale y traktowaæ jako temperaturê projektow¹, temperaturê maksymaln¹ T max jako temperaturê przed przekroczeniem, której instalacje powinny byæ zabezpieczone. W³aœciwoœci fizyczne rur PE-RT i PE-Xc L.p. W³asnoœci Jedn. miary Wartoœæ 1 Wspó³czynnik przewodnoœci cieplnej [W/mK] 0,41 2 Wspó³czynnik rozszerzalnoœci liniowej: 20 C [K -1 ] 1, C [K -1 ] 2, Gêstoœæ tworzywa [g/cm 3 ] 0,94 4 Chropowatoœæ wewnêtrzna rury (bezwzglêdna) [mm] 0,005 5 Graniczne temperatury stosowania: PE-RT [ C] PE-Xc [ C] Modu³ E [N/mm 2 ] 600 Transport i sk³adowanie Rury PE-RT i PE-Xc dostarczane s¹ w zwojach 25, 50, 120, 200 m w opakowaniach tekturowych. Mog¹ byæ sk³adowane w ró nych temperaturach, równie niskich (poni ej 0 C). Ze wzglêdu na wra liwoœæ na dzia³anie promieni ultrafioletowych nale y chroniæ rury przed bezpoœrednim d³ugotrwa³ym dzia³aniem promieni s³onecznych

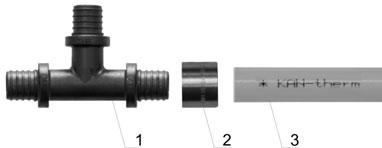

8 System KAN-therm Push - informacja techniczna Po³¹czenia Push Wykonanie po³¹czenia Push polega na nasuniêciu mosiê nego pierœcienia na rurê i kszta³tkê przy pomocy praski rêcznej lub hydraulicznej. 1. Z³¹czka do po³¹czeñ Push (na zdj. trójnik PPSU) 2. Pierœcieñ mosiê ny do po³¹czeñ Push. 3. Rura PE-RT lub PE-Xc. Kszta³tki do po³¹czeñ Push: kolana i trójniki, kolana, trójniki i inne kszta³tki z rurkami niklowanymi 15mm; (Kolanka i trójniki PPSU z rurkami niklowanymi nale y montowaæ jako punkty sta³e poprzez bezpoœrednie utwierdzenie w przegrodzie budowlanej polegaj¹ce na zalaniu betonem lub zapraw¹ czêœci tworzywowej kszta³tki. Taki monta zabezpiecza kszta³tki przed powstawaniem nadmiernych obci¹ eñ w wyniku si³ pochodz¹cych od ciê aru grzejników i armatury.), ³¹czniki, œrubunki, z³¹czki GZ i GW, podejœcia pod bateriê, kszta³tki specjalne. W przypadku zastosowania kszta³tek mosiê nych w instalacjach wody o du ej agresywnoœci korozyjnej zaleca siê stosowanie kszta³tek w wersji niklowanej (MN). Uwaga: Podczas monta u kszta³tek PPSU nale y zachowaæ czystoœæ i unikaæ kontaktu z substancjami chemicznymi. Pierœcienie mosiê ne do po³¹czeñ Push: litera A rowek Pierœcieñ do rur PE-Xc i PE-RT z os³on¹ antydyfuzyjn¹ jest oznaczony liter¹: A. Pierœcieñ do rur PE-Xc i PE-RT bez os³ony antydyfuzyjnej posiada rowek na powierzchni zewnêtrznej

9 System KAN-therm Push - informacja techniczna Monta po³¹czeñ Push 1. Rurê PE-RT lub PE-Xc o wymaganej d³ugoœci uci¹æ za pomoc¹ no yc. Ciêcie powinno byæ prostopad³e do osi rury. 2. Na³o yæ pierœcieñ na rurê wewnêtrznie sfazowanym koñcem od strony kszta³tki. Nale y dok³adnie dobraæ pierœcieñ do rury pamiêtaj¹c, e wystepuj¹ ró ne pierœcienie do rur z os³on¹ i bez os³ony antydyfuzyjnej. 3. Rozparcie rury rozpierakiem wykonaæ w trzech fazach. Pierwsze dwa rozparcia niepe³ne, przy czym obracamy rozpierak w stosunku do rury o 30 i 15. Trzecie rozparcie rury pe³ne. 4. Wsun¹æ z³¹czkê w rurê do ostatniego zgrubienia na kszta³tce. 5. Pierœcieñ nasun¹æ przy u yciu praski rêcznej lub hydraulicznej z napêdem no nym. Kszta³tki mog¹ byæ chwytane wy³¹cznie za ko³nierze. Nie wolno nasuwaæ jednoczeœnie dwóch pierœcieni. 6. Po³¹czenie jest gotowe do próby ciœnieniowej

10 System KAN-therm Push - informacja techniczna Uwaga: Do monta u kszta³tek wykonanych z tworzywa sztucznego PPSU nale y bezwzglêdnie u ywaæ, od strony kszta³tki, wk³adek czarnych oznakowanych liter¹ T (12, 14, 18 lub 25), a od strony pierœcienia wk³adek prostych niklowanych. Kszta³tka tworzywowa powinna byæ podparta za ko³nierz bezpoœrednio przyleg³y do króæca, na który nasuwany jest pierœcieñ. wk³ad prosty niklowany wk³ad prosty czarny Monta po³¹czeñ Push W przypadku monta u kszta³tki PPSU o œrednicy 32 mm nale y u ywaæ, od strony kszta³tki, wk³adu prostego niklowanego 25 mm, a od strony pierœcienia szczêki praski. wk³ad prosty niklowany 25mm szczêka praski Monta elementów mosiê nych odbywa siê przy u yciu wk³adek prostych niklowanych. wk³ad prosty niklowany - 8 -

11 System KAN-therm Push - informacja techniczna Narzêdzia do po³¹czeñ Push Praska hydrauliczna z napêdem no nym - zestaw walizkowy praska hydrauliczna z napêdem no nym 2. rozpierak do rozszerzania rur PE-RT i PE-Xc 3. no yce do ciêcia rur PE-RT i PE-Xc 4. komplet g³owic do rozpieraka (12 2; 14 2; 18 2; 18 2,5; 25 3,5; 32 4,4) 5. komplet wk³adów do pierœcieni (12, 14, 18, 25) - po 2 szt. 6. komplet wk³adów do kszta³tek tworzywowych (T12, T14; T18; T25) - po 1 szt. 7. klucz imbusowy 8. walizka Praska rêczna - zestaw walizkowy Po³¹czenia skrêcane do rur PE-RT i PE-Xc praska rêczna ³añcuchowa 2. rozpierak do rozszerzania rur PE-RT i PE-Xc 3. no yce do ciêcia rur PE-RT i PE-Xc 4. komplet g³owic do rozpieraka (12 2; 14 2; 18 2; 18 2,5; 25 3,5; 32 4,4) 5. komplet wk³adów do pierœcieni (12, 14, 18, 25) - po 2 szt. 6. komplet wk³adów do kszta³tek tworzywowych (T12, T14, T18, T25) - po 1 szt. 7. dwie pary szczêk umo liwiaj¹cych po³¹czenie w zakresach œrednic: 12-18mm i 25-32mm 8. walizka Zasada wykonywania po³¹czenia skrêcanego: 1. Korpus z³¹czki wkrêciæ w kszta³tkê z uszczelnieniem gwintu. 2. Nakrêtkê i pierœcieñ osadziæ na rurze. 3. Rurê nasun¹æ na korpus z³¹czki i nakrêciæ nakrêtkê zaciskaj¹c¹ pierœcieñ. 1. Kszta³tka - trójnik z GW. 2. Korpus z³¹czki z GZ. 3. Pierœcieñ przeciêty. 4. Nakrêtka dociskowa. 5. Rura PE-RT lub PE-Xc. Pierœcieñ przeciêty zak³adamy na rurê, przy czym krawêdÿ pierœcienia powinna byæ odleg³a od krawêdzi rury od 0,5 do 1 mm. Rura powinna zostaæ nasuniêta do koñca korpusu z³¹czki. Po³¹czenie to mo na traktowaæ jako rozbieralne pod warunkiem, e po wyjœciu korpusu z³¹czki z rury, odcinamy zu yty koniec rury i wykonujemy nowe po³¹czenie. Nie wolno obracaæ kszta³tki w stosunku do rury w trakcie i po monta u oraz stosowaæ jakichkolwiek past w celu ³atwiejszego nasuniêcia rury na korpus kszta³tki

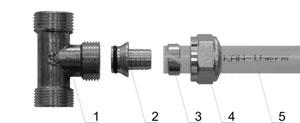

12 System KAN-therm Push - informacja techniczna Z³¹czki skrêcane wspo³pracuj¹ z: kszta³tkami z gwintami wewnêtrznymi typu kolana, trójniki, podejœcia do bateri, rozdzielacze bez nypli (nie uzbrojone), armatur¹ posiadaj¹c¹ gwinty wewnêtrzne. Po³¹czenia tego typu: nale y uszczelniæ konopiami (gwinty) z dodatkiem past, zwracaj¹c uwagê aby w przypadku gwintów wewnêtrznych mosiê nych nie stosowaæ zbyt du ej iloœci paku³, nie nale y ³¹czyæ z gwintami zewnêtrznymi rurowymi (zarys sto kowy) z³¹cz mosiê nych z gwintem wewnêtrznym (zarys cylindryczny) ze wzglêdu na niebezpieczeñstwo pêkniêcia mosi¹dzu, nale y przyj¹æ zasadê, e z³¹czki i kszta³tki z gwintami wewnêtrznymi nie powinny byæ ³¹czone z elementami spoza Systemu KAN-therm, nie nale y chowaæ w posadzkach pod³óg. Po³¹czenia skrêcane do rur PE-RT i PE-Xc - po³¹czenia œrubunkowe Po³¹czenia œrubunkowe s¹ odmian¹ po³¹czeñ skrêcanych. 1. Kszta³tka - trójnik z GZ. 2. Korpus œrubunka. 3. Pierœcieñ przeciêty. 4. Nakrêtka dociskowa. 5. Rura PE-RT lub PE-Xc. Podstawowym elementem takich po³¹czeñ s¹ œrubunki posiadaj¹ce uszczelnienie na sto ku i O-Ring pomiêdzy z³¹czk¹ i kszta³tk¹. Po³¹czenia œrubunkowe wspo³pracuj¹ z: seri¹ kszta³tek 9012 z gwintami zewnêtrznymi, rozdzielaczami uzbrojonymi w specjalnie nyple, zaworami przygrzejnikowymi zespolonymi. Po³¹czenia œrubunkowe charakteryzuj¹ siê uszczelnieniem na sto ku i oringu pomiêdzy z³¹czk¹ i kszta³tk¹. Po³¹czenia tego typu s¹ samouszczelniaj¹ce i nie nale y stosowaæ dodatkowego uszczelnienia typu taœma teflonowa lub paku³y. Po³¹czenia tego typu powinny byæ zlokalizowane w miejscach ogólnie dostêpnych
