INSTRUKCJA OBSŁUGI 1

Transkrypt

1 INSTRUKCJA OBSŁUGI 1

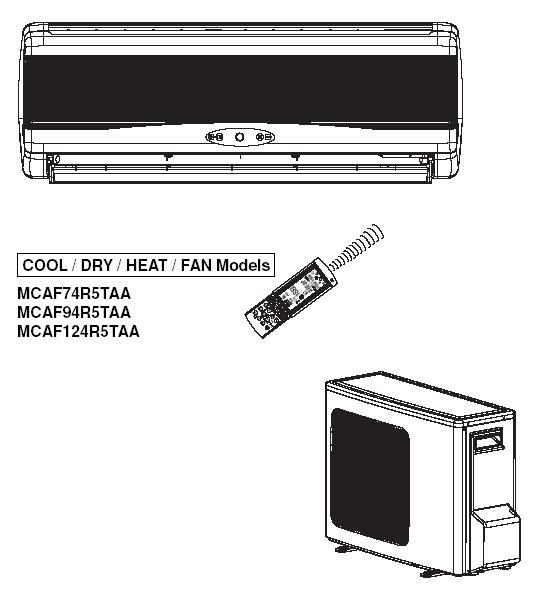

2 WSKAZÓWKA Powyższa ilustracja pokazuje model standardowy. Zakupiony przez Państwo klimatyzator może wyglądać nieco inaczej. Klimatyzator składa się z wewnętrznego i zewnętrznego modułu. Urządzenie można obsługiwać przy pomocy zdalnego sterowania. Wlot powietrza Wylot powietrza Zdalne sterowanie Przewody czynnika chłodzącego Rura spustowa Zewnętrzny moduł Powietrze zostaje zassane przez wlot powietrza. Następnie powietrze zostaje oczyszczone z pyłu i kurzu oraz schłodzone/podgrzane Klimatyzowane powietrze zostaje wyprowadzone przez wylot powietrza. Przy pomocy bezprzewodowego zdalnego sterowania możliwa jest obsługa następujących funkcji: włączanie i wyłączanie, wybór trybu pracy, regulacja temperatury, nastawienie szybkości wentylatora, kierunek nawiewu programowanie zegara sterującego. Zewnętrzny i wewnętrzny moduł połączone są ze sobą przewodami miedzianymi, przez które przepływa czynnik chłodniczy. Wilgoć zawarta w powietrzu zostaje skroplona i usunięta przez rurę spustową. W zewnętrznym module znajduje się kompresor, silnik wentylatora, wymiennik ciepła i inne części elektryczne. 2

3 SPIS TREŚCI WYKAZ CZĘŚCI I PRZEŁĄCZNIK TRYBU PRACY MIEJSCE ZAINSTALOWANIA ZASILANIE ELEKTRYCZNE INSTRUKCJA BEZPIECZEŃSTWA UŻYWANIE PILOTA ZDALNEGO STEROWANIA PILOT ZDALNEGO STEROWANIA USTAWIANIE AKTUALNEGO CZASU CHŁODZENIE GRZANIE AUTOMATYCZNY TRYB PRACY OSUSZANIE TYLKO WENTYLACJA REGULACJA SZYBKOŚCI WENTYLATORA TRYB NOCNY (SLEEP) USTAWIANIE ZEGARA STERUJĄCEGO UŻYTKOWANIE BEZ ZDALNEGO STEROWANIA OBSŁUGA I CZYSZCZENIE DODATKOWA OBSŁUGA ZALECENIA DOTYCZĄCE OSZCZĘDZANIA ENERGII USTERKI I ICH USUWANIE

4 INFORMACJA O PRODUKCIE W razie jakichkolwiek problemów lub zapytań dotyczących klimatyzatora potrzebne będą poniższe informacje. Numer modelu i numer seryjny podane są na tabliczce znamionowej z tyłu obudowy. Numer modelu Numer seryjny Data zakupu Adres dealera Numer telefonu SYMBOLE OSTRZEGAWCZE Poniższe symbole użyte w instrukcji służą ostrzeżeniu przed możliwością wystąpienia okoliczności niebezpiecznych dla użytkownika, personelu serwisu lub samego urządzenia. Ten symbol odnosi się do zagrożenia lub niebezpiecznych praktyk mogących prowadzić do poważnych obrażeń osobistych lub śmierci. Ten symbol odnosi się do zagrożenia lub niebezpiecznych praktyk mogących prowadzić do obrażeń osobistych lub uszkodzenia sprzętu bądź jego otoczenia. Produkt jest oznakowany jako że spełnia dyrektywy - dla urządzeń niskiego napięcia 72/23 EEC oraz 93/68 EEC - zgodności z normami elektromagnetycznymi 89/336 EEC, 92/31 EEC oraz 93/68 EEC. Deklaracja ta traci ważność w przypadku niewłaściwego użytkowania lub choćby częściowego niezastosowania się do wskazówek producenta zawartych w instrukcji instalacji i użytkowania. Klimatyzator jest produkowany w dwóch wersjach, z funkcją chłodzenia, osuszania i nawiewu. Poniżej podane są szczegółowe opisy tych funkcji, podczas użytkowania klimatyzatora należy zwrócić uwagę na odpowiednie opisy. 4

5 WYKAZ CZĘŚCI I PRZEŁĄCZNIK TRYBU PRACY 1. Pilot zdalnego sterowania 2. Czujnik: Rejestruje temperaturę pokojową wokół pilota zdalnego sterowania i odpowiednio steruje klimatyzatorem. 3. Odbiornik: otrzymuje sygnał przekazywany przez pilota zdalnego sterowania (transmiter). 4. Wylot powietrza: klimatyzowane powietrze jest wydmuchiwane z klimatyzatora przez wylot powietrza (cztery żaluzje) 5. Zasuwa wlotu powietrza, z dwóch stron 6. Siatka wlotu powietrza: powietrze jest zasysane z pomieszczenia i przechodzi przez filtr powietrza usuwający kurz. 7. Filtr powietrza 8. Zaczepy mocowania 9. Przyłącza czynnika chłodniczego 10. Przyłącza odprowadzania skroplin 11. Skrzynka połączeń elektrycznych 12. Czujnik: Rejestruje temperaturę pokojową wokół jednostki wewnętrznej urządzenia, jeżeli zdalne sterowanie nie jest podłączone klimatyzator będzie sterowany według tej temperatury. 13. Przełącznik trybu pracy (bez zdalnego sterowania): wciśnięcie przycisku przesuwa tryb pracy kolejno na OFF, COOL i HEAT (wyłączony, chłodzenie, grzanie). Pozycja OFF nie oznacza odłączenia zasilania. W celu całkowitego odłączenia zasilania użyć wyłącznika głównego. 14. Lampka OPERATION (działanie): świeci, kiedy klimatyzator działa. Miga jednokrotnie oznajmiając, że sygnał ze zdalnego sterowania nadszedł i został zarejestrowany. Miga w sposób ciągły podczas pracy w trybach ochronnych (np. odmrażanie). 15. Lampka STANDBY (gotowość): świeci, kiedy klimatyzator jest podłączony do sieci zasilania i gotowy do otrzymania sygnału ze zdalnego sterowania. 16. Lampka TIMER (zegar sterujący): świeci, kiedy układ jest sterowany zegarem lub znajduje się w trybie nocnym. 5

6 MIEJSCE ZAINSTALOWANIA Zalecamy zainstalowanie klimatyzatora przez odpowiednio wykwalifikowany personel, zgodnie z zaleceniami dostarczonej wraz z urządzeniem instrukcji. Nie instalować klimatyzatora w pomieszczeniach, w których są dymy lub palne gazy, a także w pomieszczeniach o bardzo dużej wilgotności, takich jak np. szklarnie. Nie instalować klimatyzatora w miejscach, gdzie umieszczone są urządzenia wytwarzające bardzo dużo ciepła. Nie instalować klimatyzatora w miejscach zaparowanych, takich, gdzie panuje bardzo duża wilgotność (np. szklarnie, pralnie) lub tam, gdzie mogłoby być narażone na zachlapanie wodą (pralnie). Uwaga W celu uniknięcia intensywnej korozji nie umieszczać jednostki zewnętrznej urządzenia w miejscach, które mogłyby być bezpośrednio ochlapane słoną wodą morską, a także w pobliżu mineralnych źródeł siarkowych. ZASILANIE ELEKTRYCZNE Przed zainstalowaniem sprawdzić, czy napięcie źródła zasilania w biurze lub mieszkaniu jest takie samo jak wskazane na tabliczce znamionowej. Wszystkie podłączenia muszą być zgodne z lokalnie obowiązującymi przepisami. Skonsultuj się z dostawcą lub wykwalifikowanym elektrykiem. Każde urządzenie musi być właściwie uziemione przewodem do masy (lub ziemi) albo przez kabel zasilający. Podłączeń musi dokonać wykwalifikowany elektryk. INSTRUKCJA BEZPIECZEŃSTWA Przed uruchomieniem klimatyzatora przeczytać starannie niniejszą broszurę. Jeżeli nadal występują jakieś trudności lub problemy, skonsultować się z dostawcą. Klimatyzator został zaprojektowany w celu wytworzenia komfortowych warunków w pomieszczeniu. Używać go wyłącznie do tego celu, zgodnie z zaleceniami instrukcji. Nigdy nie użytkować i nie przechowywać benzyny lub innych palnych cieczy i par w pobliżu klimatyzatora. Jest to bardzo niebezpieczne. Nigdy nie instalować poniżej klimatyzatora sprzętu elektrycznego, który nie ma zabezpieczenia IPX1 (ochrony przed spadającymi nań kroplami). Producent nie ponosi żadnej odpowiedzialności jeżeli nie będą przestrzegane zasady bezpieczeństwa oraz lokalne przepisy. Nigdy nie używać głównego wyłącznika do uruchomienia lub zatrzymania klimatyzatora, zawsze używać w tym celu przycisku ON/OFF na pilocie zdalnego sterowania lub przełącznika trybu pracy urządzenia. Nie wkładać niczego do wylotu powietrza klimatyzatora. Jest to niebezpieczne ponieważ wentylator wiruje ze znaczną prędkością. Nie pozwalać dzieciom na zabawę z klimatyzatorem. Nie ochładzać nadmiernie pomieszczenia jeżeli są w nim dzieci lub osoby chore. 6

7 UŻYWANIE PILOTA ZDALNEGO STEROWANIA JAK ZAINSTALOWAĆ BATERIE Zdjąć pokrywę z tylnej części jednostki zdalnego sterowania. Włożyć dwie baterie alkaliczne AAA o napięciu 1,5 V. Upewnić się, że bieguny są skierowane zgodnie ze znakami w komorze baterii. Żywotność baterii wynosi około sześciu miesięcy, w zależności od tego, jak często korzysta się z pilota. Usunąć baterie jeżeli jednostka nie jest używana dłużej niż miesiąc. Po wymianie baterii Nacisnąć jednocześnie przyciski +, -, SET i CLEAR. (Ta operacja prawidłowo kasuje wszystkie programy, po czym urządzenie należy ponownie ustawić.) Wymienić baterie jeżeli lampka urządzenia przestaje świecić lub kiedy klimatyzator nie odbiera sygnału zdalnego sterowania. Baterie umieszczone w pilocie zdalnego sterowania zawierają substancję szkodliwe dla środowiska, dlatego należy się ich pozbywać zgodnie z obowiązującymi przepisami. SELEKTOR CZUJNIKA TEMPERATURY W normalnych warunkach temperaturę pokojową odczytuje i kontroluje czujnik umieszczony w klimatyzatorze. Nacisnąć przycisk I FEEL w pilocie zdalnego sterowania w celu aktywowania umieszczonego w nim czujnika temperatury. Funkcja ta pozwala zgodnie z życzeniem regulować klimatyzację przekazując informację o temperaturze z miejsca zainstalowania pilota. Korzystając z tej funkcji należy zadbać, aby między pilotem a klimatyzatorem nie było żadnych przeszkód.. Pilot zdalnego sterowania wysyła sygnał o temperaturze w regularnych, dwuminutowych odstępach. Jeżeli wysyłanie sygnału z pilota zostanie przerwane na ponad 5 minut wskutek jakiejś usterki, klimatyzator przełączy się na czujnik temperatury umieszczony w jednostce wewnętrznej klimatyzatora, mierzący temperaturę pomieszczenia. W takiej sytuacji temperatura w pobliżu pilota może różnić się od temperatury rejestrowanej w miejscu umieszczenia klimatyzatora. DZIAŁANIE ZE ZDALNYM STEROWANIEM EKRAN WYŚWIETLACZA PILOTA Sprawdzić czy wyłącznik zasilania na tablicy sterującej jest w pozycji ON i czy lampka STANDBY się świeci. Używając pilota zdalnego sterowania zawsze kierować nadajnik pilota bezpośrednio do odbiornika klimatyzatora. 7

8 JAK WŁĄCZYĆ KLIMATYZATOR Nacisnąć przycisk ON/OFF aby włączyć klimatyzator. Zaświeci się wskaźnik OPERATION, co oznacza, że urządzenie działa. PILOT ZDALNEGO STEROWANIA Tryb działania WYŚWIETLACZ wyświetla informacje kiedy urządzenie jest włączone automatyczny chłodzenie grzanie osuszanie Wyświetla się kiedy zachodzi przekazywanie danych lub zdalne sterowanie jest zablokowane tylko wentylator Wyświetla się kiedy czas włączania jest ustawiony i aktywowany Pokazuje typ zegara Wyświetla się kiedy czas wyłączania jest ustawiony i aktywowany Zegar (godziny i minuty) Wyświetla się kiedy ustawiony jest tryb nocny Nastawiona temperatura lub temperatura w pomieszczeniu Wyświetla się kiedy pokazana temperatura jest temperaturą w pomieszczeniu Wyświetla się kiedy klimatyzator pracuje w trybie I FEEL Automatyczne ruchy żaluzji (omiatanie) włączone Wskaźnik szybkości wentylatora AUTO automatycznie ustawiana wysoka średnia niska 8

9 WYŚWIETLACZ (zob. poprzednia strona) NADAJNIK Po naciśnięciu przycisków na jednostce zdalnego sterowania na wyświetlaczu pojawia się znak, co oznacza, że ustawiane zmiany są przekazywane do odbiornika w klimatyzatorze. CZUJNIK Czujnik temperatury w pilocie zdalnego sterowania mierzy temperaturę w pomieszczeniu PRZYCISKI USTAWIANIA TEMPERATURY - (chłodniej) Nacisnąć ten przycisk aby obniżyć nastawioną temperaturę. + (cieplej) Nacisnąć ten przycisk aby podwyższyć nastawioną temperaturę. WYŁĄCZNIK ON/OFF Włącza (ON) lub wyłącza (OFF) klimatyzator WYBÓR TRYBU PRACY KLIMATYZATORA automatyczny * Po wybraniu tego trybu klimatyzator oblicza różnicę między wartością nastawioną na termostacie a temperaturą w pomieszczeniu i automatycznie przełącza się na tryb chłodzenie lub grzanie. grzanie * Klimatyzator ogrzewa pomieszczenie osuszanie Klimatyzator obniża wilgotność w pomieszczeniu chłodzenie Klimatyzator ochładza pomieszczenie tylko wentylator Klimatyzator działa jako wentylator tylko modele z pompą ciepła TRYB NOCNY (SLEEP) Szczegóły w części Tryb nocny. Po wciśnięciu tego przycisku w trybie chłodzenia lub osuszania na wyświetlaczu pojawi się znak. Mikroprocesor zdalnego sterowania ustawi temperaturę tak, by oszczędzać energię WYBÓR CZUJNIKA TEMPERATURY Naciśnięcie przycisku IFEEL powoduje uruchomienie sterowania temperatury pilotem. Funkcja ta zapewnia większy komfort regulacji PRZYCISK USTAWIANIA SZYBKOŚCI WENTYLATORA AUTO automatycznie ustawiana wysoka średnia niska PRZYCISK SET Naciśnięcie tego przycisku wybiera jedną z funkcji: ustawianie bieżącego czasu ustawianie zegara ON/OFF Szczegóły w części USTAWIANIE AKTUALNEGO CZASU i USTAWIANIE ZEGARA PRZYCISK USTAWIANIA ZEGARA I CZASU BIEŻĄCEGO Naciskając przyciski + lub można ustawiać czas i aktywować zegar sterujący. Szczegóły w części USTAWIANIE AKTUALNEGO CZASU i USTAWIANIE ZEGARA PRZYCISK ZEGARA STERUJĄCEGO (programowanie) Naciśnięcie przycisku TIMER rozpoczyna procedurę programowania czasu włączenia i wyłączenia. Szczegóły w części USTAWIANIE ZEGARA. BLOKADA ZDALNEGO STEROWANIA Wciśnięcie tego przycisku blokuje ostatnio wprowadzone nastawienia. Kiedy funkcja jest aktywowana pilot zdalnego sterowania nie może sterować klimatyzatorem. W celu odblokowania pilota należy ponownie Nacisnąć przycisk. SELEKTOR SZYBKOŚCI OMIATANIA Wciśnięcie tego przycisku powoduje automatyczne podnoszenie i opuszczanie żaluzji wylotu powietrza modele AS modele ASI ` TEMPERATURA POKOJOWA Naciśnięcie przycisku ROOM pokazuje aktualną temperaturę pokojową w pobliżu pilota zdalnego sterowania USTAWIANIE AKTUALNEGO CZASU 1. Przytrzymać wciśnięty przycisk SET przez pięć sekund. Miga tylko zegar. 2. Nacisnąć przycisk + lub - dopóki nie pojawi się aktualny czas. 3. Nacisnąć przycisk SET co zatrzyma miganie. KASOWANIE ZEGARA STERUJĄCEGO Nacisnąć przycisk CLEAR w celu skasowania wszystkich ustawień zegara 9

10 CHŁODZENIE Sprawdzić, czy urządzenie jest podłączone do głównego zasilania i czy lampka STANDBY się świeci. 1. Ustawić selektor trybu pracy MODE na chłodzenie COOL 2. Nacisnąć przycisk ON/OFF i włączyć klimatyzator ON. 3. Nacisnąć przyciski TEMP (3) i nastawić żądaną temperaturę (zakres dostępnych temperatur od 30 C max do 16 C min). WYŚWIETLACZ POKAZUJE NASTAWIONĄ TEMPERATURĘ 4. Nacisnąć przycisk szybkości wentylatora FAN SPEED ustawiając pożądaną wartość. 5. Nacisnąć przycisk FLAP i ustawić pożądany kierunek wypływu powietrza (zob. regulacja wypływu powietrza). GRZANIE 1. Ustawić selektor trybu pracy MODE na grzanie HEAT. 2. Nacisnąć przycisk ON/OFF i włączyć klimatyzator ON. 3. Nacisnąć przyciski TEMP i nastawić żądaną temperaturę (zakres dostępnych temperatur od 30 C max do 16 C min). WYŚWIETLACZ POKAZUJE NASTAWIONĄ TEMPERATURĘ 4. Nacisnąć przycisk szybkości wentylatora FAN SPEED ustawiając pożądaną wartość. 5. Nacisnąć przycisk FLAP i ustawić pożądany kierunek wypływu powietrza (zob. regulacja wypływu powietrza Przez kilka minut po uruchomieniu funkcji grzania wentylator jednostki wewnętrznej pracuje z bardzo małą szybkością, dopóki wężownica wymiennika ciepła nie nagrzeje się. Zapobiega to nadmuchowi zimnego powietrza. Podczas tego okresu świeci się lampka STANDBY. ODMRAŻANIE WYMIENNIKA CIEPŁA JEDNOSTKI ZEWNĘTRZNEJ W TRYBIE STANDBY Kiedy temperatura zewnętrzna jest niska może się pojawiać szron lub lód na wężownicy wymiennika ciepła, co zmniejsza wydajność cieplną. Gdy tak się zdarzy, zaczyna działać sterowany mikroprocesorem układ odmrażania. Jednocześnie zatrzymuje się wentylator jednostki wewnętrznej i lampka trybu gotowości (STANDBY) świeci się, dopóki nie zakończy się odmrażanie. Po kilku minutach rozpoczyna się grzanie (ten czas może się nieco zmieniać w zależności od temperatury pokojowej i zewnętrznej). WYDAJNOŚĆ GRZEWCZA Klimatyzator działa jako pompa ciepła pobierając ciepło z powietrza zewnętrznego. Wydajność grzewcza spada, gdy temperatura na zewnątrz jest bardzo niska. Jeżeli przy użyciu klimatyzatora nie uzyskuje się wystarczającej ilości ciepła, należy równolegle zastosować inne urządzenie grzewcze. 10

11 AUTOMATYCZNY TRYB PRACY 1. Ustawić selektor trybu pracy MODE na AUTO 2. Nacisnąć przycisk ON/OFF i przełączyć klimatyzator na pozycję ON. 3. Nacisnąć przyciski TEMP i nastawić żądaną temperaturę (zakres dostępnych temperatur od 30 C max do 15 C min). WYŚWIETLACZ POKAZUJE NASTAWIONĄ TEMPERATURĘ Po dokonaniu wyboru klimatyzator oblicza różnicę między ustawieniem termostatu a temperaturą pokojową i automatycznie przełącza na tryb grzania lub chłodzenia, w zależności od potrzeb. 4. Nacisnąć przycisk szybkości wentylatora FAN SPEED ustawiając pożądaną wartość. Przykład wykresu pracy w trybie (Auto) przy nastawionej temperaturze pomieszczenia 23 C: Klimatyzator zmienia tryb pracy (z chłodzenia na grzanie lub odwrotnie) jeżeli zajdzie jedna z poniższych okoliczności: STREFA A: jeżeli różnica między temperaturą pokojową a nastawioną na pilocie wynosi co najmniej 3 C, STREFA B: jeżeli różnica między temperaturą pokojową a nastawioną na pilocie wynosi co najmniej 1 C w godzinę po wyłączeniu sprężarki, STREFA C: nie zmienia, jeżeli różnica między temperaturą pokojową a nastawioną na pilocie nie przekracza 1 C. OSUSZANIE 1. Ustawić selektor trybu pracy MODE na DRY 2. Nacisnąć przycisk ON/OFF i włączyć klimatyzator (pozycja ON) 3. Nacisnąć przyciski TEMP (3) i nastawić żądaną temperaturę (zakres dostępnych temperatur od 30 C max do 16 C min). W tym momencie automatycznie zachodzą cykle włączania ON/OFF. : Nastawiona temperatura pokojowa może spadać. WYŚWIETLACZ POKAZUJE NASTAWIONĄ TEMPERATURĘ Używać trybu DRY gdy chce się obniżyć wilgotność w pomieszczeniu. Podczas działania w trybie DRY szybkość wentylatora jest automatycznie ustawiona na niską aby zapobiec przechłodzeniu. 11

12 TYLKO WENTYLACJA Jeżeli chce się uzyskać nawiew powietrza bez sterowania temperaturą, postępować jak poniżej: 1. Ustawić selektor trybu pracy MODE na FAN 2. Nacisnąć przycisk ON/OFF i włączyć klimatyzator (pozycja ON) REGULACJA SZYBKOŚCI WENTYLATORA AUTOMATYCZNA Wystarczy ustawić selektor szybkości wentylatora FAN SPEED w pozycji AUTO. Mikroprocesor dobiera wtedy automatycznie szybkość wentylatora. Kiedy klimatyzator się uruchamia, mikroprocesor rejestruje różnicę między temperaturą pokojową a nastawioną i ustawia szybkość wentylatora na optymalny poziom. W trybie pracy samego wentylatora FAN szybkość wentylatora jest ustawiana automatycznie, podobnie jak w trybie chłodzenia. JEŻELI RÓŻNICA MIĘDZY TEMPERATURĄ POKOJOWĄ A NASTAWIONĄ WYNOSI SZYBKOŚĆ WENTYLATORA Tryb chłodzenia i 2 C i więcej wysoka osuszania między 2 a 1 C średnia poniżej 1 C niska Tryb grzania 2 C i więcej wysoka poniżej 2 C średnia Powyższe dane odnoszą się do pracy klimatyzatora przy włączonym czujniku w pilocie pozycja ON. Jeżeli korzysta się z czujnika w jednostce wewnętrznej, działanie będzie się nieco różnić od opisanego w powyższej tabeli. RĘCZNA Chcąc ręcznie ustawić szybkość wentylatora, ustawić przełącznik FAN SPEED w pożądanej pozycji wysoka szybkość średnia szybkość niska szybkość 12

13 TRYB NOCNY (SLEEP) Ustawienia nocne pozwalają na oszczędność energii 1. Ustawić selektor MODE na chłodzenie, osuszanie lub grzanie. 2. Nacisnąć przycisk SLEEP. 3. Na wyświetlaczu pojawi się znak. Chcąc wyłączyć funkcję trybu nocnego, ponownie nacisnąć przycisk SLEEP. Co oznacza tryb nocny SLEEP? W tym trybie klimatyzator będzie ogrzewał lub chłodził pomieszczenie do osiągnięcia nastawionej temperatury, po czym nastąpi przerwa w pracy. Po około 1 godzinie klimatyzator automatycznie zmieni nastawioną temperaturę zgodnie z poniższą tabelą (zob. też wykresy). TRYB PRACY ZMIANA USTAWIENIA TEMPERATURY grzanie obniżona o 1 C chłodzenie i osuszanie podwyższona o 1 C Kiedy temperatura w pomieszczeniu osiągnie nową wartość, termostat wyłączy urządzenie. Po około 1 godzinie temperatura zostanie podwyższona o 1 C (przy chłodzeniu) lub obniżona o 1 C (przy grzaniu). Pozwala to oszczędzić zużycie energii bez szkody dla komfortu. 13

14 USTAWIANIE ZEGARA STERUJĄCEGO Na pilocie zdalnego sterowania można wybrać jeden spośród czterech zegarów: dwa zegary dzienne (oznaczone jako T1 i T2) oraz dwa opcjonalne zegary weekendowe (oznaczone jako WKT1 i WKT2). Każdy z tych zegarów można wybrać naciskając przycisk TIMER. Zegary dzienne T1 i T2 można oddzielnie ustawić w pozycji ON lub OFF dla dwóch różnych przedziałów czasu. Ustawienie zegarów nie zmienia się, dopóki nie wprowadzi się nowych nastawień. Zegary weekendowe WKT1 i WKT2 można oddzielnie ustawić w pozycji ON lub OFF dla dwóch różnych przedziałów czasu i działają one tylko przez dwa dni. Zegary te będą działać tylko w dniu nastawienia i w dniu następnym. O godzinie 24:00 drugiego dnia zegar przestanie działać i włączony zostanie zegar dzienny. WKT1 działa w dniu dokonania nastawienia WKT2 działa w dniu następnym po dokonaniu nastawienia : 1. Podczas działania zegara weekendowego zegar dzienny jest wyłączony. 2. Zegary WK trzeba aktywować przed każdym weekendem. A) JAK USTAWIĆ CZAS WYŁĄCZENIA 1. Nacisnąć przycisk TIMER w celu wybrania właściwego zegara. 2. Nacisnąć przycisk SET aż zacznie migać znak OFF. 3. Naciskać przycisk + lub (HOUR) dopóki nie wyświetli się żądana wartość czasu. 4. Nacisnąć przycisk SET aby aktywować zegar. B) JAK USTAWIĆ CZAS WŁĄCZENIA 1. Nacisnąć przycisk TIMER w celu wybrania właściwego zegara. 2. Nacisnąć przycisk SET aż zacznie migać znak ON. 3. Naciskać przycisk + lub (HOUR) dopóki nie wyświetli się żądana wartość czasu. 4. Nacisnąć jednocześnie przyciski SET i CLEAR aby aktywować zegar. C) JAK USTAWIĆ PROGRAM CODZIENNYCH OPERACJI WŁĄCZANIA I WYŁĄCZANIA (LUB ODWROTNIE) 1. Wcisnąć przycisk TIMER w celu wybrania właściwego zegara. 2. Nacisnąć przycisk SET aż zacznie migać znak ON. 3. Naciskać przycisk + lub (HOUR) dopóki nie wyświetli się żądana wartość czasu. 4. Ponownie nacisnąć przycisk SET aż zacznie migać znak OFF. 5. Naciskać przycisk + lub (HOUR) dopóki nie wyświetli się żądana wartość czasu. 6. Nacisnąć przycisk SET aby aktywować zegar. D) JAK KASOWAĆ ZEGAR 1. Nacisnąć przycisk TIMER w celu wybrania właściwego zegara. 2. Nacisnąć przycisk CLEAR jeżeli chce się skasować nastawienia wszystkich zegarów. 14

15 Jeżeli procedura ustawiania zegara nie zostanie zakończona naciśnięciem przycisku SET, to w ciągu 15 sekund działanie zegara zostanie anulowane i zachowane zostaną poprzednie (ostatnio wprowadzone) nastawienia. REGULACJA KIERUNKU WYPŁYWU POWIETRZA Nacisnąć przycisk (modele AS) lub (modele ASI) aby poruszyć żaluzje. Ponowne naciśnięcie przycisku natychmiast zatrzymuje żaluzje. Nie zmieniać położenia żaluzji ręcznie Funkcja omiatania Żaluzja porusza się w górę i w dół rozprowadzając powietrze po całym obszarze nadmuchu. Żaluzja zamyka się automatycznie, kiedy urządzenie zostanie wyłączone. Nie ustawiać żaluzji w dół podczas operacji chłodzenia. Wokół wylotu może się kondensować woda, która będzie kapać. UŻYTKOWANIE BEZ ZDALNEGO STEROWANIA W razie zaginięcia pilota lub jego uszkodzenia postępować według poniższych kroków. 1. JEŻELI KLIMATYZATOR PRZESTAŁ DZIAŁAĆ Chcąc włączyć klimatyzator ustawić umieszczony na nim przełącznik w pozycji pożądanego trybu pracy: COOL lub HEAT dla modeli z pompą ciepła COOL dla modeli tylko z chłodzeniem Klimatyzator uruchomi się w automatycznym trybie pracy wentylatora oraz z operacją omiatania ruchomymi żaluzjami. Nastawiona temperatura będzie 22 C w trybie chłodzenia (20 dla modeli ASI) oraz 28 C w trybie grzania. 2. JEŻELI KLIMATYZATOR DZIAŁA Chcąc wyłączyć klimatyzator nacisnąć przycisk długopisem aż lampka OPERATION zgaśnie. Przerwa w dostawie prądu podczas pracy W razie przerwy w dostawie prądu urządzenie się zatrzyma. Po ponownym włączeniu prądu urządzenie automatycznie się uruchomi po 3 minutach. 15

16 OBSŁUGA I CZYSZCZENIE Czyszczenie i operacje obsługowe powinien wykonywać specjalnie wyszkolony personel. Upewnić się ze względów bezpieczeństwa, czy urządzenie jest wyłączone, odłączyć je także od źródła zasilania. Do czyszczenia jednostki wewnętrznej nigdy nie stosować rozpuszczalników ani agresywnych chemikaliów. Do mycia obudowy z mas plastycznych nie używać bardzo gorącej wody. Niektóre krawędzie metalowe i żaluzje są ostre i mogą spowodować zranienia przy niewłaściwym obchodzeniu się. Zachować szczególną ostrożność czyszcząc te elementy. Wewnętrzna wężownica i pozostałe elementy jednostki zewnętrznej muszą być oczyszczane corocznie. Należy się skontaktować z dostawcą lub centrum obsługi. FILTR POWIETRZA Filtr powinien być czyszczony co najmniej raz na sześć miesięcy lub częściej, zależy to od warunków użytkowania. JAK WYJĄĆ FILTR 1. Usunąć śruby po obu stronach zasuwy używając śrubokręta. 2. Nacisnąć kciukami dwa zaczepy siatki poboru powietrza w kierunku strzałek i otworzyć siatkę. 3. Otworzyć siatkę poboru powietrza ku dołowi. 4. Do usunięcia luźnego kurzu używać odkurzacza. Jeżeli na filtrze znajduje się lepki kurz, wymyć filtr w letniej wodzie z mydłem, wypłukać do czysta i wysuszyć. 5. Ponownie prawidłowo umieścić filtr wewnątrz siatki, zamknąć siatkę umożliwiając zaczepom przesunięcie się na zewnątrz i ponownie umocować zaczepy śrubami z obu stron. JAK WYJĄĆ SIATKĘ POBORU POWIETRZA 1. Odłączyć linkę zabezpieczającą od ramki (pamiętać o ponownym jej zaczepieniu po czyszczeniu i obsłudze). 2. Otworzyć siatkę poboru powietrza, przytrzymując ją pociągnąć ku sobie aż do odłączenia dwóch zawiasów. 3. Delikatnie oczyścić siatkę ożywając miękkiej gąbki lub podobnego materiału. Starannie osuszyć. Do usunięcia uporczywych zanieczyszczeń można użyć neutralnego detergentu, następnie wypłukać dokładnie wodą i wysuszyć. 16

17 DODATKOWA OBSŁUGA W celu przeglądu lub wymiany wewnętrznych podzespołów konieczne jest wyjęcie naczynia na skropliny. Niektóre krawędzie metalowe i żaluzje są ostre i mogą spowodować zranienia przy niewłaściwym obchodzeniu się. Zachować szczególną ostrożność czyszcząc te elementy. JAK WYJĄĆ NACZYNIE NA SKROPLINY 1. Otworzyć siatkę poboru powietrza. 2. Zlać zebrane skropliny do wiadra wyjmując korek gumowy, którym zaraz potem zatkać otwór. 3. Usunąć zespół siatki z ramą poluzowując cztery specjalne śruby z nakrętką; można skorzystać z dwóch zatrzasków, które umocowują ramę do jednostki. 4. Odłączyć wtyki elektryczne zespołu siatki/ramy od jednostki. 5. Usunąć cztery śruby z dwóch podpórek z blachy. 6. Chwytając za podpórki usunąć ostrożnie naczynie na skropliny i w razie potrzeby oczyścić jego wnętrze. 7. Po zakończeniu obsługi umocować naczynie ustawiając z właściwej strony otwór odprowadzania skroplin i pompę; przełożyć wtyki elektryczne przez właściwe otwory w naczyniu. 8. Ponownie umocować cztery śruby podpórek blaszanych i zespołu ramy dopasowując narożnik z wyjściem przewodów elektrycznych i narożnik z wtykami do jednostki. 9. Zamontować siatkę poboru powietrza wraz z filtrem, upewnić się, że linka zabezpieczająca została umocowana i śruby zasuwy po obu stronach zostały przykręcone. ZALECENIA DOTYCZĄCE OSZCZĘDNOŚCI ENERGII NIE WOLNO: Blokować wlotu i wylotu powietrza z jednostki. Jeżeli będą one przesłonięte, urządzenie nie będzie pracować prawidłowo i może ulec uszkodzeniu. Bezpośrednio nasłoneczniać pomieszczenia. Należy używać rolet, żaluzji lub zasłon. NALEŻY: Zawsze starać się utrzymywać filtr w czystości. Zatkany filtr obniża wydajność urządzenia. Trzymać okna, drzwi i inne otwory zamknięte, aby zapobiec ucieczce klimatyzowanego powietrza z pomieszczenia. USTERKI I ICH USUWANIE OSTRZEŻENIE Korzystanie z przenośnych telefonów w pobliżu klimatyzatora może powodować zakłócenia jego prawidłowej pracy, należy tego unikać. W razie nieprawidłowego działania (lampka OPR świeci, lecz jednostka zewnętrzna nie pracuje) należy w celu przywrócenia prawidłowej pracy wyłączyć zasilanie elektryczne na co najmniej 60 sekund wyłączając wyłącznik główny lub odłączając kabel sieciowy, a następnie ponownie uruchomić klimatyzator. Jeżeli klimatyzator nie działa prawidłowo, sprawdzić według poniższych punktów przed wezwaniem serwisu. Jeżeli nadal nie działa, skontaktować się z dostawcą lub z centrum serwisowym. Usterka: klimatyzator nie działa. Możliwa przyczyna: 1. Przerwa w zasilaniu. 2. Czujnik utraty szczelności wyłączył urządzenie. 3. Napięcie w sieci jest zbyt niskie. 4. Przełącznik trybu pracy w pozycji OFF. 5. Baterie w pilocie wyładowane. 17

18 Usuwanie: 1. Przywrócić zasilanie. 2. Skontaktować się z centrum serwisowym 3. Skonsultować się z elektrykiem lub dostawcą. 4. Nacisnąć ponownie przycisk. 5. Wymienić baterie. Usterka: klimatyzator nie działa, a lampka STANDBY miga Możliwa przyczyna: 1. Wadliwy czujnik. Usuwanie: 1. Skontaktować się z centrum serwisowym. Usterka: lampka TIMER miga, a klimatyzator nie pracuje Możliwa przyczyna: 1. Przerwa w zasilaniu podczas pracy. Usuwanie: 1. Nacisnąć przycisk ON/OFF na zdalnym sterowaniu.. Usterka: Sprężarka uruchamia się, lecz wkrótce się wyłącza. Możliwa przyczyna: 1. Przeszkoda przed wężownicą skraplacza. Usuwanie: 1. Usunąć przeszkodę. Usterka: słaba wydajność chłodzenia lub grzania. Możliwa przyczyna: 1. Brudny lub zatkany filtr powietrza. 2. Źródło ciepła lub wiele osób w pomieszczeniu. 3. Otwarte drzwi lub okna. 4. Przeszkoda w pobliżu szczeliny wlotu lub wylotu powietrza. 5. Termostat nastawiony na temperaturę zbyt wysoką (przy chłodzeniu) lub zbyt niską (przy grzaniu). 6. Temperatura na zewnątrz zbyt niska (wersja z pompą ciepła). 7. Układ odmrażania nie działa (wersja z pompą ciepła). Usuwanie: 1. Wyczyścić filtr w celu poprawienia przepływu powietrza. 2. Wyeliminować, jeżeli to możliwe, źródła ciepła. 3. Zamknąć by nie wypuszczać ogrzanego lub schłodzonego powietrza. 4. Usunąć zapewniając dobry przepływ powietrza. 5. Ustawić niższą (wyższą) temperaturę. 6. Zastosować dodatkowy grzejnik. 7. Skontaktować się z dostawcą. Usterka: z klimatyzatora słychać stuki. Możliwa przyczyna: 1. Podczas funkcji grzania lub chłodzenia części z mas plastycznych mogą się rozszerzać lub kurczyć w wyniku nagłych zmian temperatury, pojawiają się wtedy stuki. Usuwanie: 1. Jest to zjawisko normalne, stuki po pewnym czasie ustaną. 18
