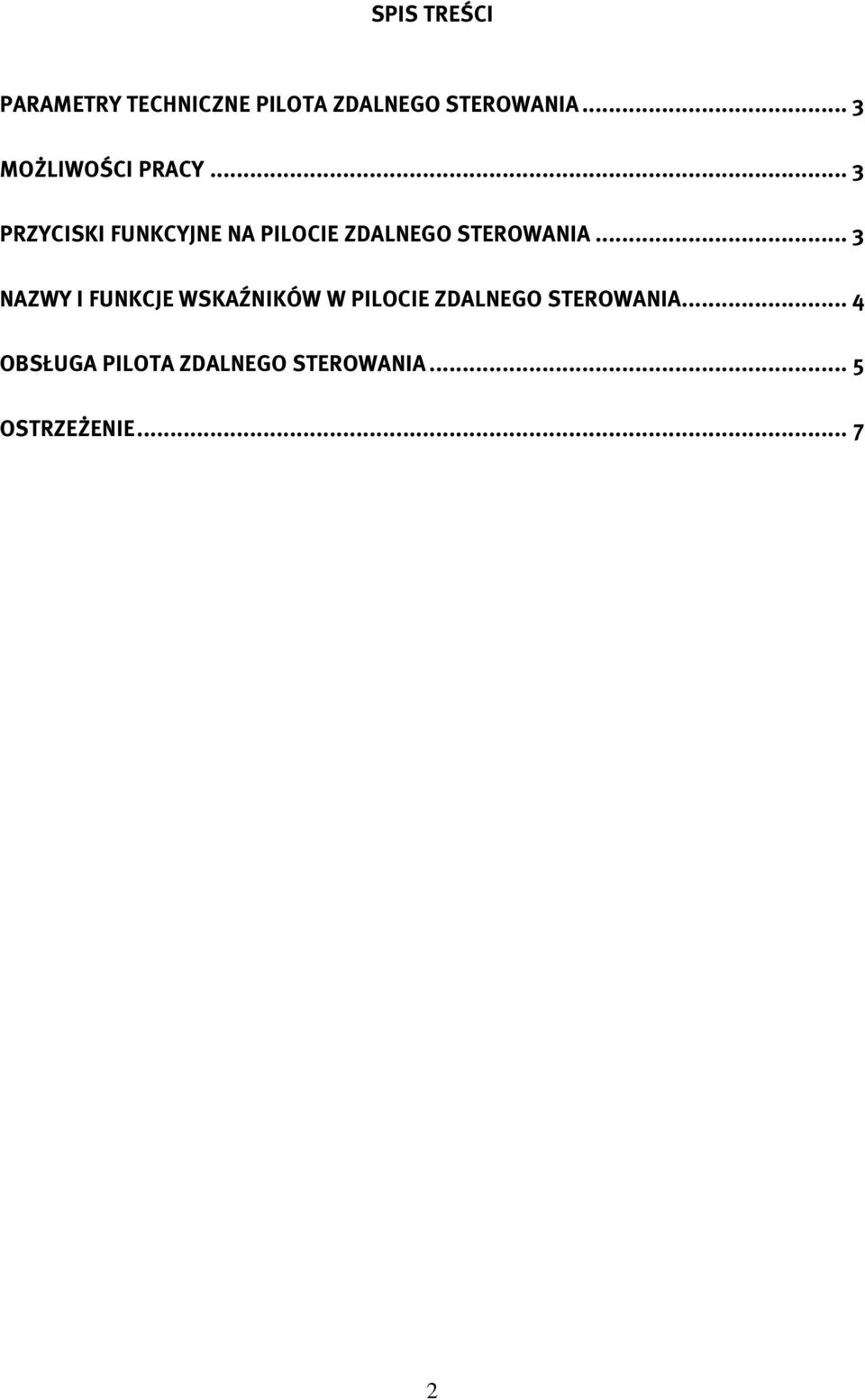

2 SPIS TREŚCI PARAMETRY TECHNICZNE PILOTA ZDALNEGO STEROWANIA... 3 MOŻLIWOŚCI PRACY... 3 PRZYCISKI FUNKCYJNE NA PILOCIE ZDALNEGO STEROWANIA... 3 NAZWY I FUNKCJE WSKAŹNIKÓW W PILOCIE ZDALNEGO STEROWANIA... 4 OBSŁUGA PILOTA ZDALNEGO STEROWANIA... 5 OSTRZEŻENIE

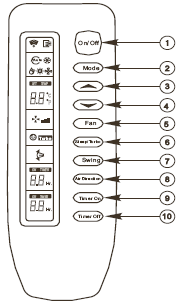

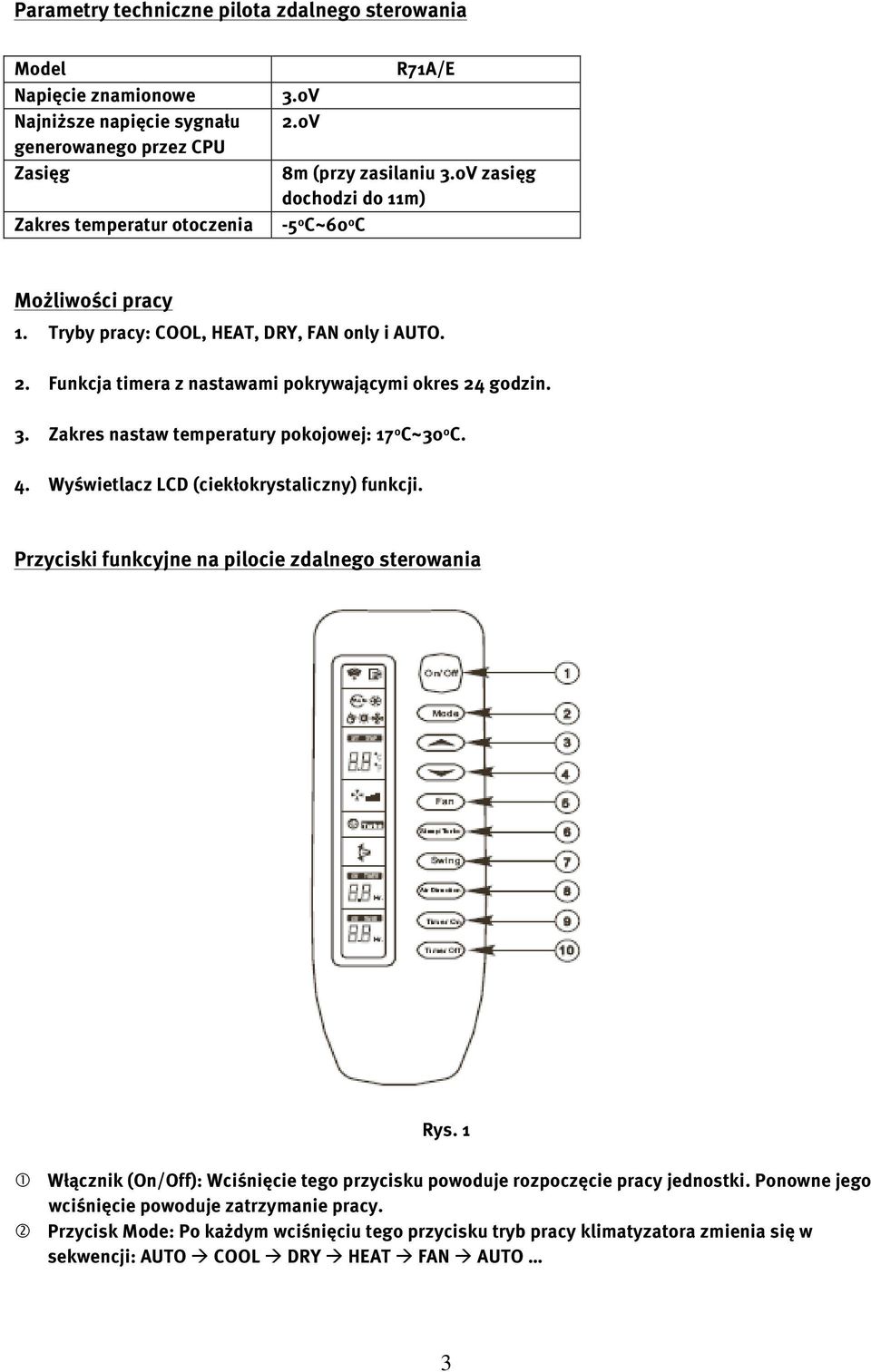

3 Parametry techniczne pilota zdalnego sterowania Model R71A/E Napięcie znamionowe 3.0V Najniższe napięcie sygnału 2.0V generowanego przez CPU Zasięg 8m (przy zasilaniu 3.0V zasięg dochodzi do 11m) Zakres temperatur otoczenia -5 0 C~60 0 C Możliwości pracy 1. Tryby pracy: COOL, HEAT, DRY, FAN only i AUTO. 2. Funkcja timera z nastawami pokrywającymi okres 24 godzin. 3. Zakres nastaw temperatury pokojowej: 17 0 C~30 0 C. 4. Wyświetlacz LCD (ciekłokrystaliczny) funkcji. Przyciski funkcyjne na pilocie zdalnego sterowania Rys. 1 1 Włącznik (On/Off): Wciśnięcie tego przycisku powoduje rozpoczęcie pracy jednostki. Ponowne jego wciśnięcie powoduje zatrzymanie pracy. 2 Przycisk Mode: Po każdym wciśnięciu tego przycisku tryb pracy klimatyzatora zmienia się w sekwencji: AUTO COOL DRY HEAT FAN AUTO 3

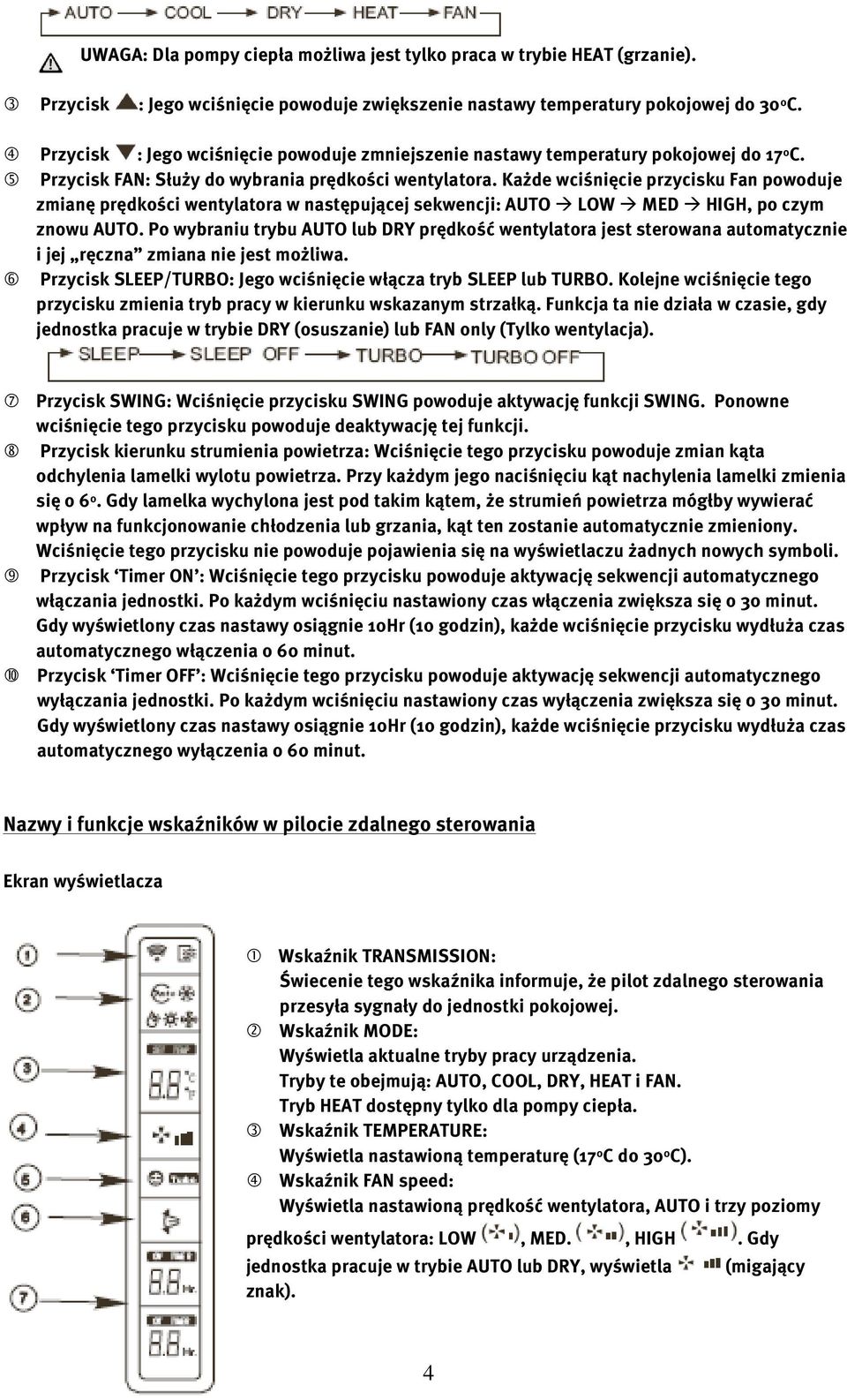

4 Dla pompy ciepła możliwa jest tylko praca w trybie HEAT (grzanie). 3 Przycisk : Jego wciśnięcie powoduje zwiększenie nastawy temperatury pokojowej do 30 0 C. 4 Przycisk : Jego wciśnięcie powoduje zmniejszenie nastawy temperatury pokojowej do 17 0 C. 5 Przycisk FAN: Służy do wybrania prędkości wentylatora. Każde wciśnięcie przycisku Fan powoduje zmianę prędkości wentylatora w następującej sekwencji: AUTO LOW MED HIGH, po czym znowu AUTO. Po wybraniu trybu AUTO lub DRY prędkość wentylatora jest sterowana automatycznie i jej ręczna zmiana nie jest możliwa. 6 Przycisk SLEEP/TURBO: Jego wciśnięcie włącza tryb SLEEP lub TURBO. Kolejne wciśnięcie tego przycisku zmienia tryb pracy w kierunku wskazanym strzałką. Funkcja ta nie działa w czasie, gdy jednostka pracuje w trybie DRY (osuszanie) lub FAN only (Tylko wentylacja). 7 Przycisk SWING: Wciśnięcie przycisku SWING powoduje aktywację funkcji SWING. Ponowne wciśnięcie tego przycisku powoduje deaktywację tej funkcji. 8 Przycisk kierunku strumienia powietrza: Wciśnięcie tego przycisku powoduje zmian kąta odchylenia lamelki wylotu powietrza. Przy każdym jego naciśnięciu kąt nachylenia lamelki zmienia się o 6 0. Gdy lamelka wychylona jest pod takim kątem, że strumień powietrza mógłby wywierać wpływ na funkcjonowanie chłodzenia lub grzania, kąt ten zostanie automatycznie zmieniony. Wciśnięcie tego przycisku nie powoduje pojawienia się na wyświetlaczu żadnych nowych symboli. 9 Przycisk Timer ON : Wciśnięcie tego przycisku powoduje aktywację sekwencji automatycznego włączania jednostki. Po każdym wciśnięciu nastawiony czas włączenia zwiększa się o 30 minut. Gdy wyświetlony czas nastawy osiągnie 10Hr (10 godzin), każde wciśnięcie przycisku wydłuża czas automatycznego włączenia o 60 minut. 10 Przycisk Timer OFF : Wciśnięcie tego przycisku powoduje aktywację sekwencji automatycznego wyłączania jednostki. Po każdym wciśnięciu nastawiony czas wyłączenia zwiększa się o 30 minut. Gdy wyświetlony czas nastawy osiągnie 10Hr (10 godzin), każde wciśnięcie przycisku wydłuża czas automatycznego wyłączenia o 60 minut. Nazwy i funkcje wskaźników w pilocie zdalnego sterowania Ekran wyświetlacza 1 Wskaźnik TRANSMISSION: Świecenie tego wskaźnika informuje, że pilot zdalnego sterowania przesyła sygnały do jednostki pokojowej. 2 Wskaźnik MODE: Wyświetla aktualne tryby pracy urządzenia. Tryby te obejmują: AUTO, COOL, DRY, HEAT i FAN. Tryb HEAT dostępny tylko dla pompy ciepła. 3 Wskaźnik TEMPERATURE: Wyświetla nastawioną temperaturę (17 0 C do 30 0 C). 4 Wskaźnik FAN speed: Wyświetla nastawioną prędkość wentylatora, AUTO i trzy poziomy prędkości wentylatora: LOW, MED., HIGH. Gdy jednostka pracuje w trybie AUTO lub DRY, wyświetla znak). (migający 4

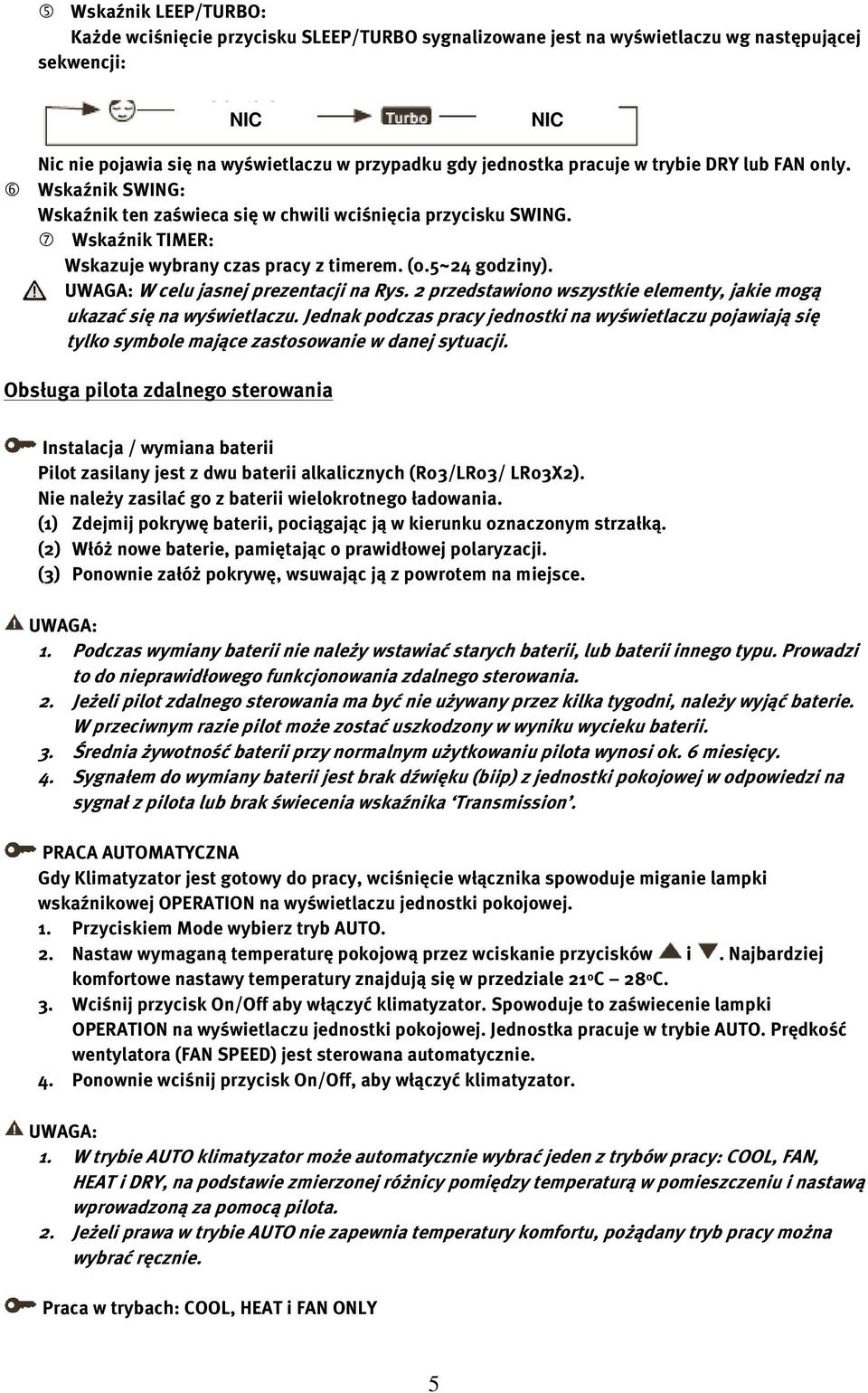

5 5 Wskaźnik LEEP/TURBO: Każde wciśnięcie przycisku SLEEP/TURBO sygnalizowane jest na wyświetlaczu wg następującej sekwencji: NIC NIC 6 Nic nie pojawia się na wyświetlaczu w przypadku gdy jednostka pracuje w trybie DRY lub FAN only. Wskaźnik SWING: Wskaźnik ten zaświeca się w chwili wciśnięcia przycisku SWING. 7 Wskaźnik TIMER: Wskazuje wybrany czas pracy z timerem. (0.5~24 godziny). W celu jasnej prezentacji na Rys. 2 przedstawiono wszystkie elementy, jakie mogą ukazać się na wyświetlaczu. Jednak podczas pracy jednostki na wyświetlaczu pojawiają się tylko symbole mające zastosowanie w danej sytuacji. Obsługa pilota zdalnego sterowania Instalacja / wymiana baterii Pilot zasilany jest z dwu baterii alkalicznych (R03/LR03/ LR03X2). Nie należy zasilać go z baterii wielokrotnego ładowania. (1) Zdejmij pokrywę baterii, pociągając ją w kierunku oznaczonym strzałką. (2) Włóż nowe baterie, pamiętając o prawidłowej polaryzacji. (3) Ponownie załóż pokrywę, wsuwając ją z powrotem na miejsce. 1. Podczas wymiany baterii nie należy wstawiać starych baterii, lub baterii innego typu. Prowadzi to do nieprawidłowego funkcjonowania zdalnego sterowania. 2. Jeżeli pilot zdalnego sterowania ma być nie używany przez kilka tygodni, należy wyjąć baterie. W przeciwnym razie pilot może zostać uszkodzony w wyniku wycieku baterii. 3. Średnia żywotność baterii przy normalnym użytkowaniu pilota wynosi ok. 6 miesięcy. 4. Sygnałem do wymiany baterii jest brak dźwięku (biip) z jednostki pokojowej w odpowiedzi na sygnał z pilota lub brak świecenia wskaźnika Transmission. PRACA AUTOMATYCZNA Gdy Klimatyzator jest gotowy do pracy, wciśnięcie włącznika spowoduje miganie lampki wskaźnikowej OPERATION na wyświetlaczu jednostki pokojowej. 1. Przyciskiem Mode wybierz tryb AUTO. 2. Nastaw wymaganą temperaturę pokojową przez wciskanie przycisków i. Najbardziej komfortowe nastawy temperatury znajdują się w przedziale 21 0 C 28 0 C. 3. Wciśnij przycisk On/Off aby włączyć klimatyzator. Spowoduje to zaświecenie lampki OPERATION na wyświetlaczu jednostki pokojowej. Jednostka pracuje w trybie AUTO. Prędkość wentylatora (FAN SPEED) jest sterowana automatycznie. 4. Ponownie wciśnij przycisk On/Off, aby włączyć klimatyzator. 1. W trybie AUTO klimatyzator może automatycznie wybrać jeden z trybów pracy: COOL, FAN, HEAT i DRY, na podstawie zmierzonej różnicy pomiędzy temperaturą w pomieszczeniu i nastawą wprowadzoną za pomocą pilota. 2. Jeżeli prawa w trybie AUTO nie zapewnia temperatury komfortu, pożądany tryb pracy można wybrać ręcznie. Praca w trybach: COOL, HEAT i FAN ONLY 5

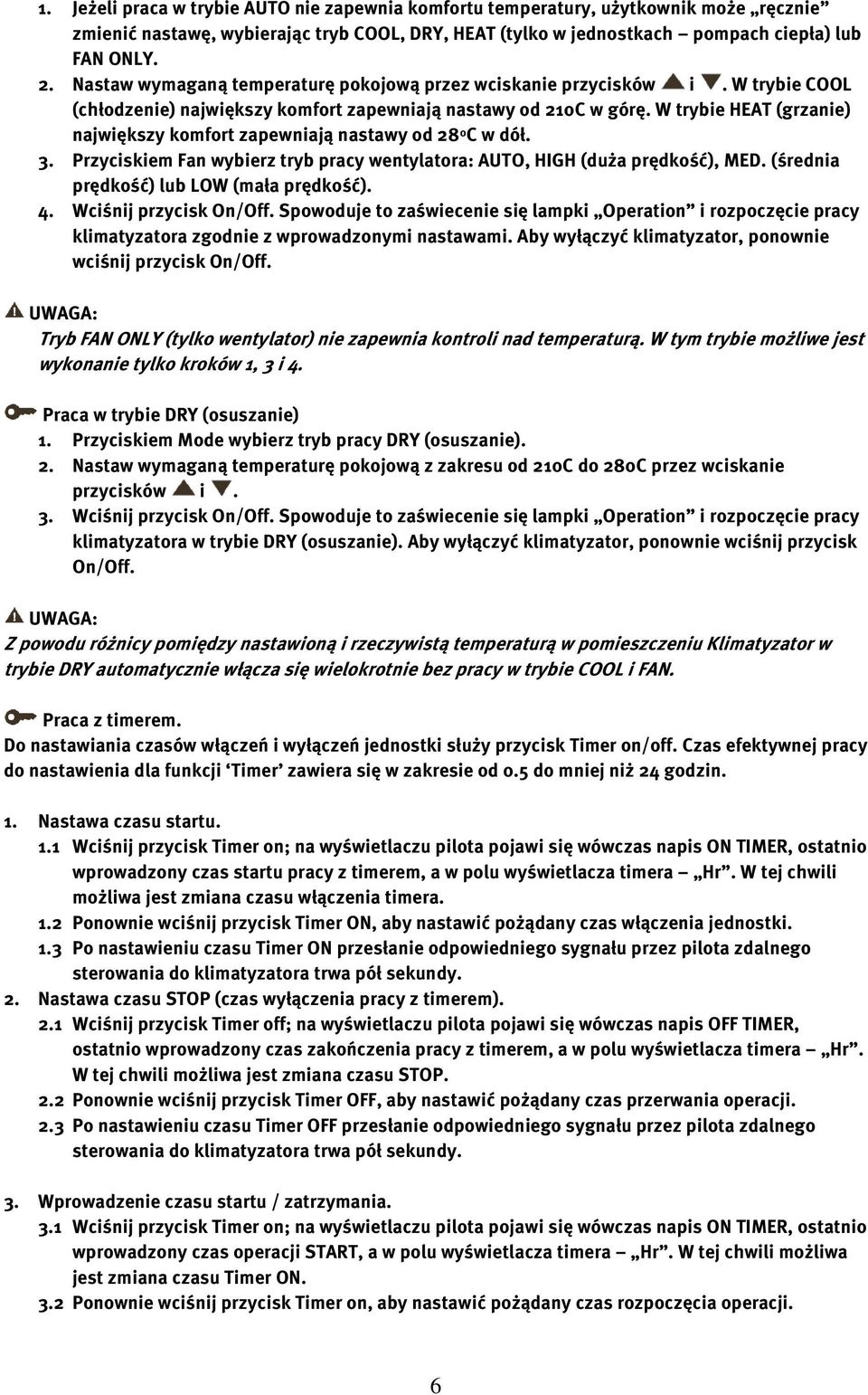

6 1. Jeżeli praca w trybie AUTO nie zapewnia komfortu temperatury, użytkownik może ręcznie zmienić nastawę, wybierając tryb COOL, DRY, HEAT (tylko w jednostkach pompach ciepła) lub FAN ONLY. 2. Nastaw wymaganą temperaturę pokojową przez wciskanie przycisków i. W trybie COOL (chłodzenie) największy komfort zapewniają nastawy od 210C w górę. W trybie HEAT (grzanie) największy komfort zapewniają nastawy od 28 0 C w dół. 3. Przyciskiem Fan wybierz tryb pracy wentylatora: AUTO, HIGH (duża prędkość), MED. (średnia prędkość) lub LOW (mała prędkość). 4. Wciśnij przycisk On/Off. Spowoduje to zaświecenie się lampki Operation i rozpoczęcie pracy klimatyzatora zgodnie z wprowadzonymi nastawami. Aby wyłączyć klimatyzator, ponownie wciśnij przycisk On/Off. Tryb FAN ONLY (tylko wentylator) nie zapewnia kontroli nad temperaturą. W tym trybie możliwe jest wykonanie tylko kroków 1, 3 i 4. Praca w trybie DRY (osuszanie) 1. Przyciskiem Mode wybierz tryb pracy DRY (osuszanie). 2. Nastaw wymaganą temperaturę pokojową z zakresu od 210C do 280C przez wciskanie przycisków i. 3. Wciśnij przycisk On/Off. Spowoduje to zaświecenie się lampki Operation i rozpoczęcie pracy klimatyzatora w trybie DRY (osuszanie). Aby wyłączyć klimatyzator, ponownie wciśnij przycisk On/Off. Z powodu różnicy pomiędzy nastawioną i rzeczywistą temperaturą w pomieszczeniu Klimatyzator w trybie DRY automatycznie włącza się wielokrotnie bez pracy w trybie COOL i FAN. Praca z timerem. Do nastawiania czasów włączeń i wyłączeń jednostki służy przycisk Timer on/off. Czas efektywnej pracy do nastawienia dla funkcji Timer zawiera się w zakresie od 0.5 do mniej niż 24 godzin. 1. Nastawa czasu startu. 1.1 Wciśnij przycisk Timer on; na wyświetlaczu pilota pojawi się wówczas napis ON TIMER, ostatnio wprowadzony czas startu pracy z timerem, a w polu wyświetlacza timera Hr. W tej chwili możliwa jest zmiana czasu włączenia timera. 1.2 Ponownie wciśnij przycisk Timer ON, aby nastawić pożądany czas włączenia jednostki. 1.3 Po nastawieniu czasu Timer ON przesłanie odpowiedniego sygnału przez pilota zdalnego sterowania do klimatyzatora trwa pół sekundy. 2. Nastawa czasu STOP (czas wyłączenia pracy z timerem). 2.1 Wciśnij przycisk Timer off; na wyświetlaczu pilota pojawi się wówczas napis OFF TIMER, ostatnio wprowadzony czas zakończenia pracy z timerem, a w polu wyświetlacza timera Hr. W tej chwili możliwa jest zmiana czasu STOP. 2.2 Ponownie wciśnij przycisk Timer OFF, aby nastawić pożądany czas przerwania operacji. 2.3 Po nastawieniu czasu Timer OFF przesłanie odpowiedniego sygnału przez pilota zdalnego sterowania do klimatyzatora trwa pół sekundy. 3. Wprowadzenie czasu startu / zatrzymania. 3.1 Wciśnij przycisk Timer on; na wyświetlaczu pilota pojawi się wówczas napis ON TIMER, ostatnio wprowadzony czas operacji START, a w polu wyświetlacza timera Hr. W tej chwili możliwa jest zmiana czasu Timer ON. 3.2 Ponownie wciśnij przycisk Timer on, aby nastawić pożądany czas rozpoczęcia operacji. 6

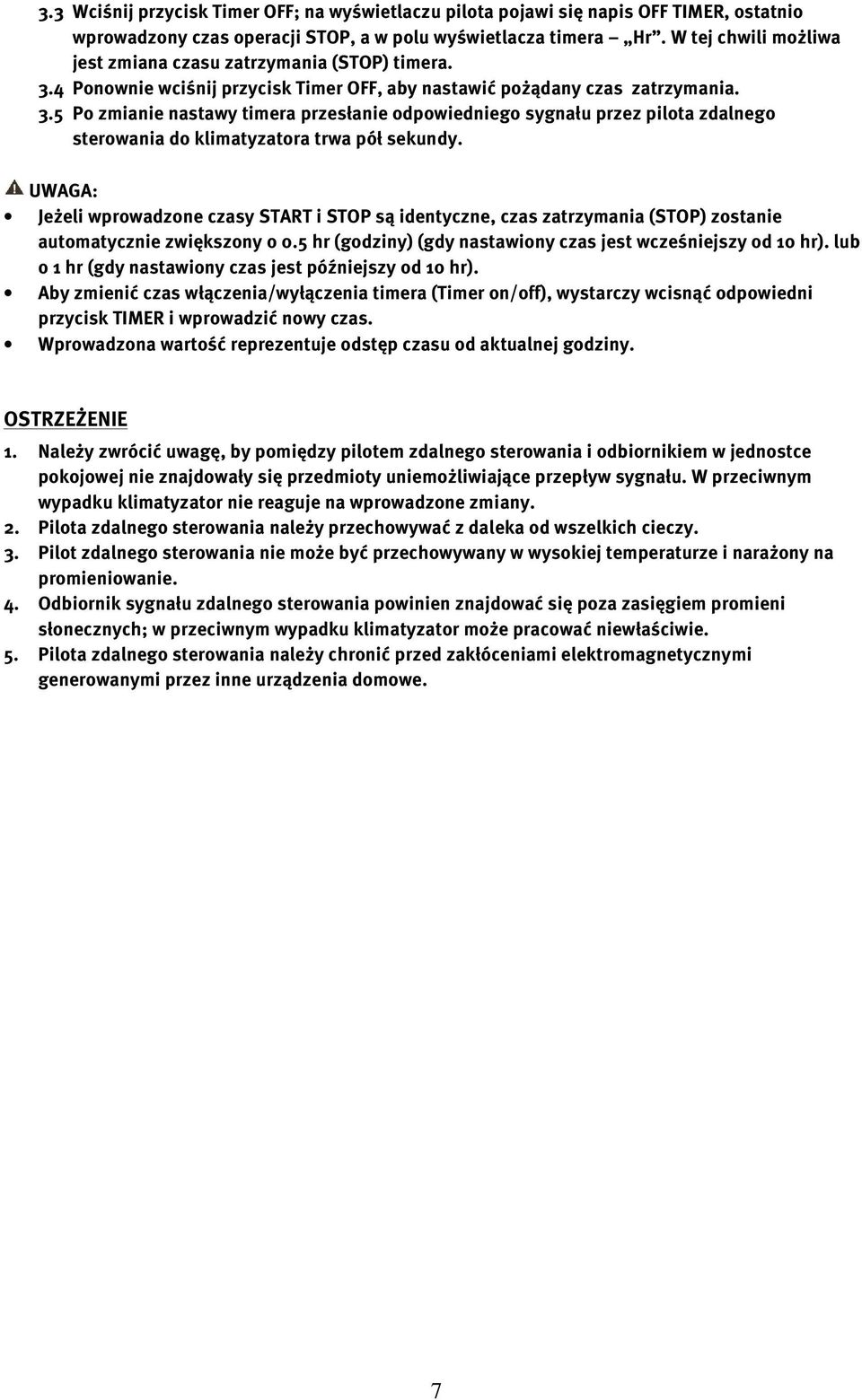

7 3.3 Wciśnij przycisk Timer OFF; na wyświetlaczu pilota pojawi się napis OFF TIMER, ostatnio wprowadzony czas operacji STOP, a w polu wyświetlacza timera Hr. W tej chwili możliwa jest zmiana czasu zatrzymania (STOP) timera. 3.4 Ponownie wciśnij przycisk Timer OFF, aby nastawić pożądany czas zatrzymania. 3.5 Po zmianie nastawy timera przesłanie odpowiedniego sygnału przez pilota zdalnego sterowania do klimatyzatora trwa pół sekundy. Jeżeli wprowadzone czasy START i STOP są identyczne, czas zatrzymania (STOP) zostanie automatycznie zwiększony o 0.5 hr (godziny) (gdy nastawiony czas jest wcześniejszy od 10 hr). lub o 1 hr (gdy nastawiony czas jest późniejszy od 10 hr). Aby zmienić czas włączenia/wyłączenia timera (Timer on/off), wystarczy wcisnąć odpowiedni przycisk TIMER i wprowadzić nowy czas. Wprowadzona wartość reprezentuje odstęp czasu od aktualnej godziny. OSTRZEŻENIE 1. Należy zwrócić uwagę, by pomiędzy pilotem zdalnego sterowania i odbiornikiem w jednostce pokojowej nie znajdowały się przedmioty uniemożliwiające przepływ sygnału. W przeciwnym wypadku klimatyzator nie reaguje na wprowadzone zmiany. 2. Pilota zdalnego sterowania należy przechowywać z daleka od wszelkich cieczy. 3. Pilot zdalnego sterowania nie może być przechowywany w wysokiej temperaturze i narażony na promieniowanie. 4. Odbiornik sygnału zdalnego sterowania powinien znajdować się poza zasięgiem promieni słonecznych; w przeciwnym wypadku klimatyzator może pracować niewłaściwie. 5. Pilota zdalnego sterowania należy chronić przed zakłóceniami elektromagnetycznymi generowanymi przez inne urządzenia domowe. 7
