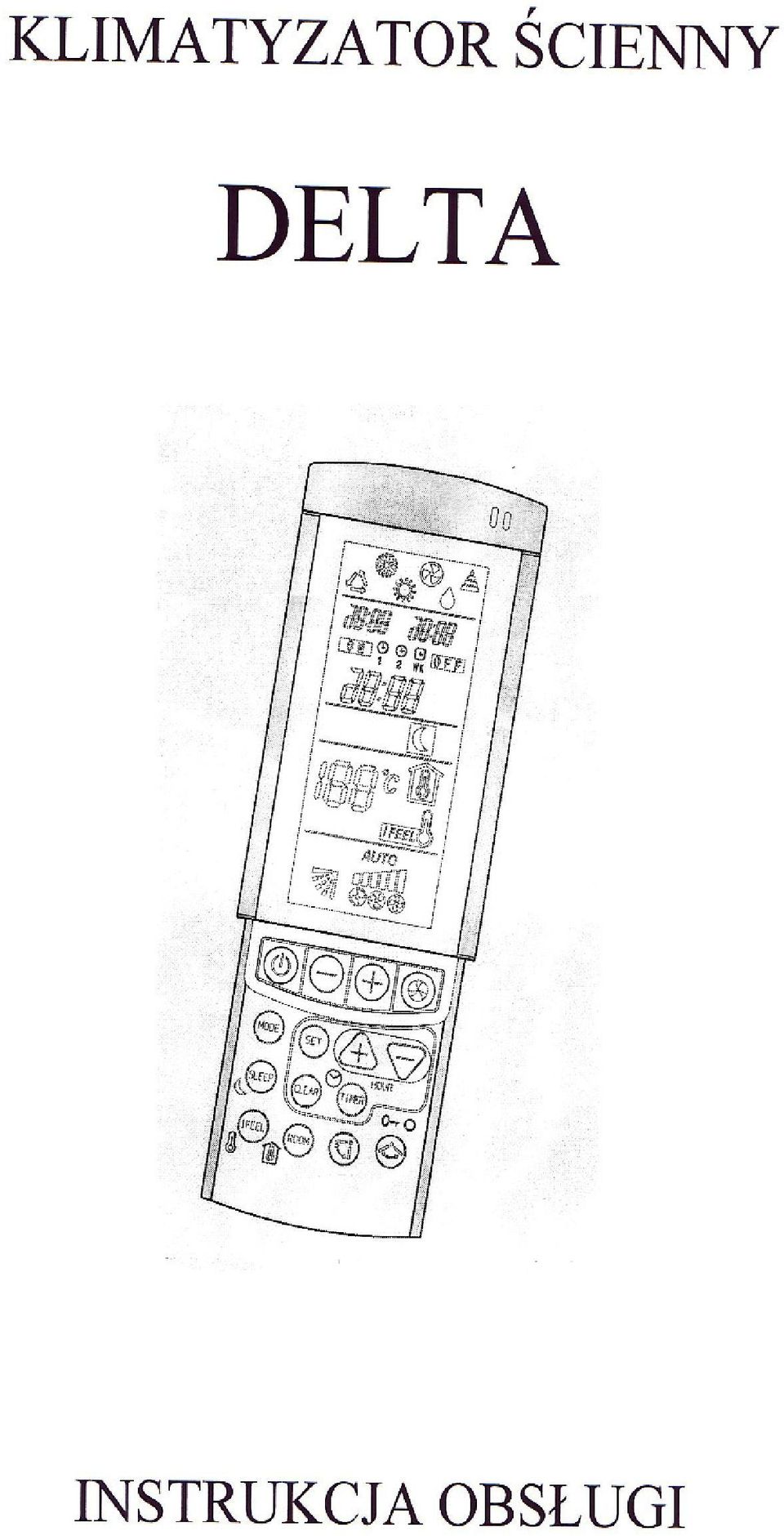

INSTRUKCJA OBSŁUGI PILOTA ZDALNEGO STEROWANIA:

Transkrypt

1

2 INSTRUKCJA OBSŁUGI PILOTA ZDALNEGO STEROWANIA: JAK ZAINSTALOWAĆ BATERIE Usuń zaślepkę znajdującą się na odwrocie pilota. Włóż dwie baterie alkaliczne AAA 1,5 V-DC. Upewnij się, że baterie są włożone prawidłowo. Baterie powinny wystarczyć na 6 miesięcy używania pilota. Wyjmij baterie z pilota, jeśli nie planujesz używać klimatyzacji przez dłuższy czas. Po ponownej instalacji baterii, wciśnij jednocześnie przyciski +, -, SET, CLEAR. Wszystkie ustawienia zostaną wykasowane i urządzenie będzie gotowe do wprowadzenia nowych ustawień. Zmień baterie na nowe, kiedy dioda kontrolna przestaje świecić, lub kiedy urządzenie nie reaguje na polecenia pilota. Pamiętaj, żeby zużytych baterii nie wyrzucać do kosza. Zostaw je w specjalnych pojemnikach znajdujących się w wielu sklepach RTV-AGD. WYBÓR CZUJNIKA TEMPERATURY Podczas pracy, urządzenie kontroluje temperaturę w pomieszczeniu poprzez czujnik znajdujący się w jednostce wewnętrznej klimatyzatora. Wciśnięcie przycisku I FEEL na pilocie zdalnego sterowania, aktywuje czujnik temperatury znajdujący się w pilocie. Funkcja ta pozwala dopasować pracę urządzenia do temperatury znajdującej się dokładnie obok Ciebie. Podczas używania tej funkcji, pilot cały czas musi być skierowany w stronę jednostki wewnętrznej klimatyzatora. PAMIĘTAJ! Pilot zdalnego sterowania regularnie (co 2 minuty) wysyła do klimatyzatora informację o temperaturze. Jeśli sygnał nie dotrze do jednostki wewnętrznej przez ponad 5 minut (np. z powodu postawienia jakiejś przeszkody lub skierowania pilota w inną stronę), klimatyzator zacznie odczytywać temperaturę z czujnika w jednostce wewnętrznej. Może to spowodować zmianę temperatury bezpośrednio w otoczeniu pilota zdalnego sterowania. FUNKCJE PILOTA ZDALNEGO STEROWANIA UWAGA! Sprawdź, czy bezpiecznik na panelu zasilania jest w pozycji ON. Dioda STANDY powinna się świecić. Podczas używania pilota kieruj jego nadajnik na odbiornik znajdujący się na obudowie jednostki wewnętrznej klimatyzatora. JAK WŁĄCZYĆ KLIMATYZATOR? Wciśnij przycisk ON/OFF aby uruchomić urządzenie. Dioda OPERATION zaświeci się. ODBIORNIK PILOT

3

4 JAK USTAWIĆ ZEGAR 1. Wciśnij przycisk SET przez 5 sekund. Zegar zacznie migać. 2. Przyciskami + i ustaw godzinę. 3. Wciśnij SET aby zakończyć programowanie czasu. CHŁODZENIE PAMIĘTAJ: Upewnij się, że klimatyzator jest podłączony do zasilania i świeci się kontrolka STANDY. 1. Wybierz funkcję COOL wciskając przycisk MODE. 2. Wciśnij ON/OFF aby włączyć urządzenie. 3. Przyciskami TEMP. wybierz żądaną temperaturę (pomiędzy 16 a 30) 4. Wciśnij FAN SPEED i wybierz siłę nadmuchu. 5. Wciśnij FLAP aby wybrać kierunek wypływu chłodnego powietrza. Możesz wybrać automatyczny ruch żaluzji, lub jedną z sześciu określonych pozycji żaluzji. Wyświetlacz pokazuje zadaną temperaturę GRZANIE 1. Wybierz funkcję HEAT wciskając przycisk MODE. 2. Wciśnij ON/OFF aby włączyć urządzenie. 3. Przyciskami TEMP. wybierz żądaną temperaturę (pomiędzy 16 a 30) Wyświetlacz pokazuje zadaną temperaturę 4. Wciśnij FAN SPEED i wybierz siłę nadmuchu. 5. Wciśnij FLAP aby wybrać kierunek wypływu chłodnego powietrza. Możesz wybrać automatyczny ruch żaluzji, lub jedną z sześciu określonych pozycji żaluzji. PAMIĘTAJ:

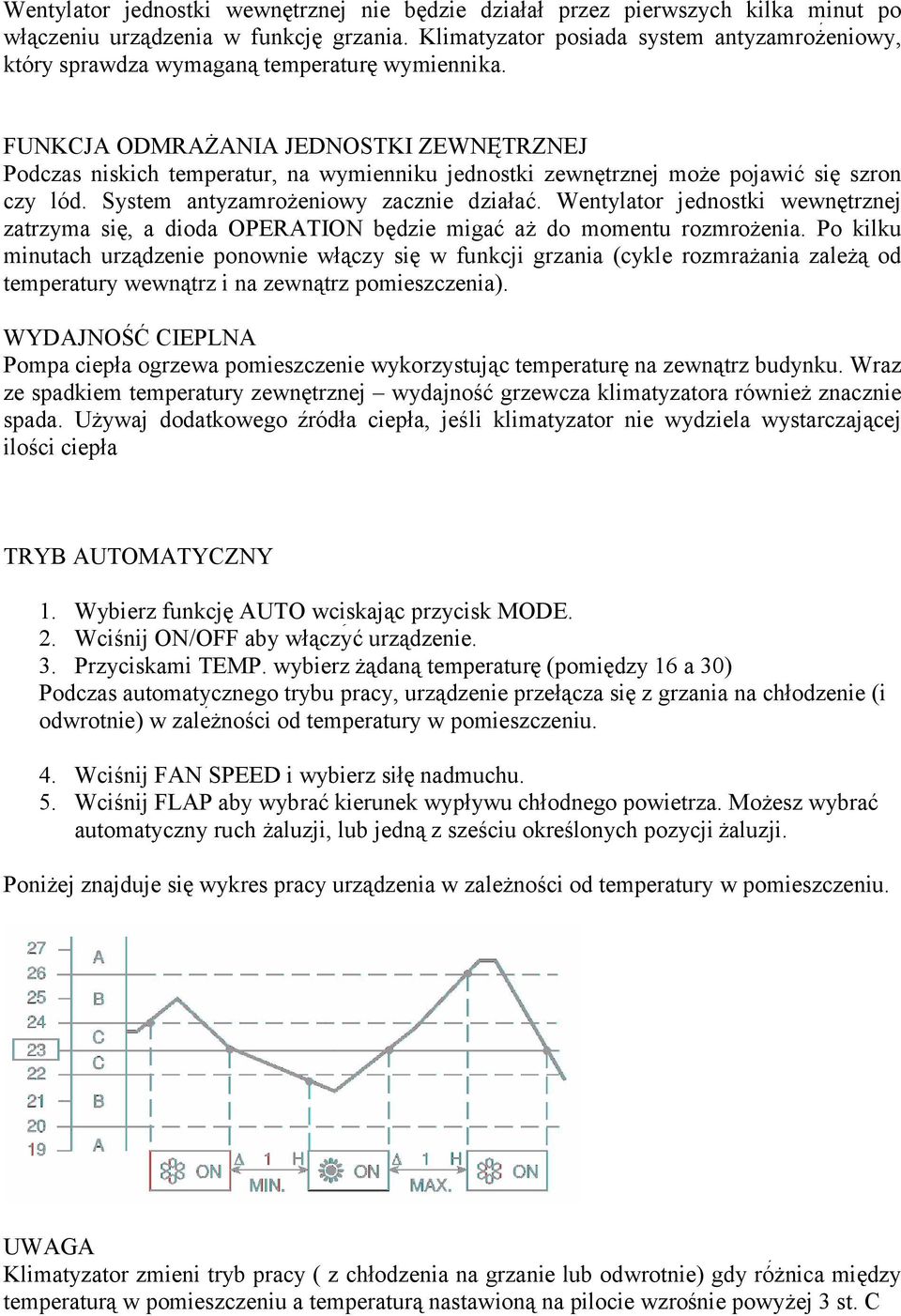

5 Wentylator jednostki wewnętrznej nie będzie działał przez pierwszych kilka minut po włączeniu urządzenia w funkcję grzania. Klimatyzator posiada system antyzamroż eniowy, który sprawdza wymaganą temperaturę wymiennika. FUNKCJA ODMRAŻANIA JEDNOSTKI ZEWNĘ TRZNEJ Podczas niskich temperatur, na wymienniku jednostki zewnętrznej może pojawić się szron czy lód. System antyzamrożeniowy zacznie działać. Wentylator jednostki wewnętrznej zatrzyma się, a dioda OPERATION będzie migać aż do momentu rozmrożenia. Po kilku minutach urządzenie ponownie włączy się w funkcji grzania (cykle rozmrażania zależą od temperatury wewnątrz i na zewnątrz pomieszczenia). WYDAJNOŚĆ CIEPLNA Pompa ciepła ogrzewa pomieszczenie wykorzystując temperaturę na zewnątrz budynku. Wraz ze spadkiem temperatury zewnętrznej wydajność grzewcza klimatyzatora również znacznie spada. Używaj dodatkowego źródła ciepła, jeśli klimatyzator nie wydziela wystarczającej ilości ciepła TRYB AUTOMATYCZNY 1. Wybierz funkcję AUTO wciskając przycisk MODE. 2. Wciśnij ON/OFF aby włączyć urządzenie. 3. Przyciskami TEMP. wybierz żądaną temperaturę (pomiędzy 16 a 30) Podczas automatycznego trybu pracy, urządzenie przełącza się z grzania na chłodzenie (i odwrotnie) w zależ ności od temperatury w pomieszczeniu. 4. Wciśnij FAN SPEED i wybierz siłę nadmuchu. 5. Wciśnij FLAP aby wybrać kierunek wypływu chłodnego powietrza. Możesz wybrać automatyczny ruch żaluzji, lub jedną z sześciu określonych pozycji żaluzji. Poniżej znajduje się wykres pracy urządzenia w zależności od temperatury w pomieszczeniu. UWAGA Klimatyzator zmieni tryb pracy ( z chłodzenia na grzanie lub odwrotnie) gdy róż nica między temperaturą w pomieszczeniu a temperaturą nastawioną na pilocie wzrośnie powyżej 3 st. C

6 OSUSZANIE 1. Przyciskiem MODE ustaw tryb pracy DRY 2. Włącz klimatyzator przyciskiem ON 3. Nastaw pożądaną temperaturę na pilocie (między 16 a 30 st.c) ukaże się ona na wyświetlaczu pilota UWAGA Użyj funkcji DRY tylko wtedy, gdy chcesz osuszać pomieszczenie W czasie działania osuszanie wentylator włącza się i wyłącza automatycznie Osuszanie nie jest możliwe jeżeli temperatura w pomieszczeniu jest niższa niż 15 stopni C WENTYLACJA Jeżeli chcesz włączyć sam wentylator klimatyzatora ( bez kontroli temperatury) 1. Przyciskiem MODE ustaw tryb pracy FAN 2. Włącz klimatyzator przyciskiem ON USTAWIANIE SZYBKOŚCI PRACY WENTYLATORA AUTOMATYCZNA Przyciskiem FAN ustaw tryb pracy AUTO. Mikroprocesor dostosuje prędkość pracy wentylatora do nastawień temperaturowych MANUALNA Przyciskiem FAN ustaw tryb pracy wentylatora: Wysoki Średni Niski FUNKCJA SLEEP ( SEN) Funkcja SLEEP pozwala zaoszczędzić energię 1. Przyciskiem MODE ustaw tryb pracy COOL, HEAT, DRY 2. Naciśnij przycisk SLEEP 3. Na wyświetlaczu pojawi się znaczek funkcji SLEEP. Aby wyłączyć ponownie naciśnij przycisk SLEEP Zasady działania funkcji SLEEP W tej funkcji klimatyzator schłodzi lub ogrzeje pomieszczenie do zadanej temperatury i urządzenie się wyłączy. Po około godzinie klimatyzator wznowi pracę i automatycznie zmieni nastawioną temperaturę: W trybie ogrzewania zmniejszy nastawiona temperaturę o 1 stopień C W trybie chłodzenia lub osuszania zwiększy nastawiona temperaturę o 1 stopień C Po osiągnięciu nowo zadanej temperatury klimatyzator wyłączy się Cały cykl powtórzy się ponownie Ustawiona temperatura Temperatura pomieszczenia 1 godzina 1 godzina

7 USTAWIANIE TIMERA (czasowego włączania/wyłączania urządzenia): Urządzenie posiada 4 niezależne TIMERY, dwa dzienne (T1, T2) oraz dwa weekendowe (WKT1, WKT2). Można wybrać dowolny TIMER wciskając przycisk TIMER. TIMERY T1 i T2 mogą codziennie włączać i wyłączać urządzenie w dwóch, niezależnych cyklach czasowych (np. jedno włączenie urządzenia o 8.00 i wyłączenie o 9.00 jako T1, drugie włączenie o i wyłączenie o jako T2). Można niezależnie zaprogramować T1, T2, lub oba naraz. TIMERY weekendowe działają w dniu zaprogramowania i w dniu następnym. Czas włączenia/wyłączenia klimatyzatora w dniu programowania określa TIMER WKT1, działanie urządzenia w dniu następnym określa WKT2. Trzeciego dnia urządzenia powraca do funkcji zadanych przez TIMERY dzienne. PAMIĘTAJ: Podczas ustawiania TIMERA weekendowego, TIMER dzienny powinien być wyłączony. A) USTAWIANIE CZASU WYŁĄCZENIA * Naciśnij przycisk TIMER w celu wyboru rodzaju TIMERA * Naciśnij przyciski SET i CLEAR i przytrzymaj aż na wyświetlaczu pilota pojawi się OFF * Przyciskami + i wybierz pożądaną godzinę * Naciśnij przyciski SET żeby uaktywnić funkcję B) USTAWIANIE CZASU WŁĄCZENIA * Naciśnij przycisk TIMER w celu wyboru rodzaju TIMERA * Naciśnij przyciski SET i przytrzymaj aż na wyświetlaczu pilota pojawi się ON * Przyciskami + i wybierz pożądaną godzinę * Naciśnij przyciski SET i CLEAR żeby uaktywnić funkcję C) DZIENNE PROGRAMOWANIE TIMERA * Naciśnij przycisk TIMER w celu wyboru rodzaju TIMERA * Naciśnij przyciski SET i przytrzymaj aż na wyświetlaczu pilota pojawi się ON * Przyciskami + i wybierz pożądaną godzinę * Naciśnij przyciski SET i przytrzymaj aż na wyświetlaczu pilota pojawi się OFF * Przyciskami + i wybierz pożądaną godzinę * Naciśnij przyciski SET żeby uaktywnić funkcję

8 D)KASOWANIE USTAWIEŃ TIMERA * Naciśnij przycisk TIMER w celu wyboru rodzaju TIMERA * Naciśnij przyciski CLEAR żeby skasować ustawienia USTAWIANIE ŻALUZJI NADMUCHU 1. Żaluzje pionowe ustawianie ręczne 2. Żaluzje poziome ustawiane za pomocą pilota * naciśnij przycisk żaluzje zaczną się poruszać, jeśli zwolnisz przycisk żaluzje się zatrzymają * naciśnij przycisk żaluzje zaczną się poruszać w górę i w dół krok po kroku Funkcja SWEEP Po włączeniu żaluzje zaczynają poruszać się w górę i w dół

9 UWAGA * Żaluzje automatycznie zamkną się po wyłączeniu klimatyzatora * Po włączeniu funkcji GRZANIE żaluzje ustawią się w pozycji horyzontalnej do chwili, gdy urządzenie nie zacznie grzać, po czym będzie można sterować nimi z pilota OSTRZEŻENIE Nie otwierać i nie zamykać żaluzji poziomych ręcznie Nie zmieniać położenia żaluzji pionowych w czasie pracy klimatyzatora Nie ustawiać żaluzji w najniższym położeniu w trybie CHŁODZENIA i OSUSZANIA może to powodować wydmuchiwanie wraz z powietrzem skroplin z tacy ociekowej STEROWNIE BEZ UŻYCIA PILOTA 1. Jeżeli klimatyzator jest wyłączony W celu włączenia klimatyzatora w funkcji CHŁODZENIE lub GRZANIE naciśnij długopisem przycisk MODE Klimatyzator uruchomi się z następującymi nastawieniami: Prędkość wentylatora automatyczna Ruch żaluzji automatyczny Temperatura w funkcji chłodzenia 22 st. C Temperatura w funkcji grzania 26 st. C 2. Jeżeli klimatyzator jest włączony W celu wyłączenia klimatyzatora naciśnij długopisem przycisk MODE UWAGA W przypadku zaniku napięcie w trakcie pracy urządzenia klimatyzator wyłączy się. Po podaniu napięcia klimatyzator włączy się samoczynnie po 3 minutach. CZYSZCZENIE KLIMATYZATORA Powierzchnie jednostki wewnętrznej wraz z wlotem powietrza oczyść za pomocą odkurzacza i przetrzyj lekko wilgotną szmatką OSTRZEŻENIE Upewnij się przed czyszczeniem, że zasilanie jest odłączone od urządzenia Nie używaj wody do czyszczenia jednostki wewnętrznej. To może zniszczyć podzespoły elektroniczne i grozi porażeniem prądem
