INSTRUKCJA OBSŁUGI PILOTA ZDALNEGO STEROWANIA

Transkrypt

1 INSTRUKCJA OBSŁUGI PILOTA ZDALNEGO STEROWANIA

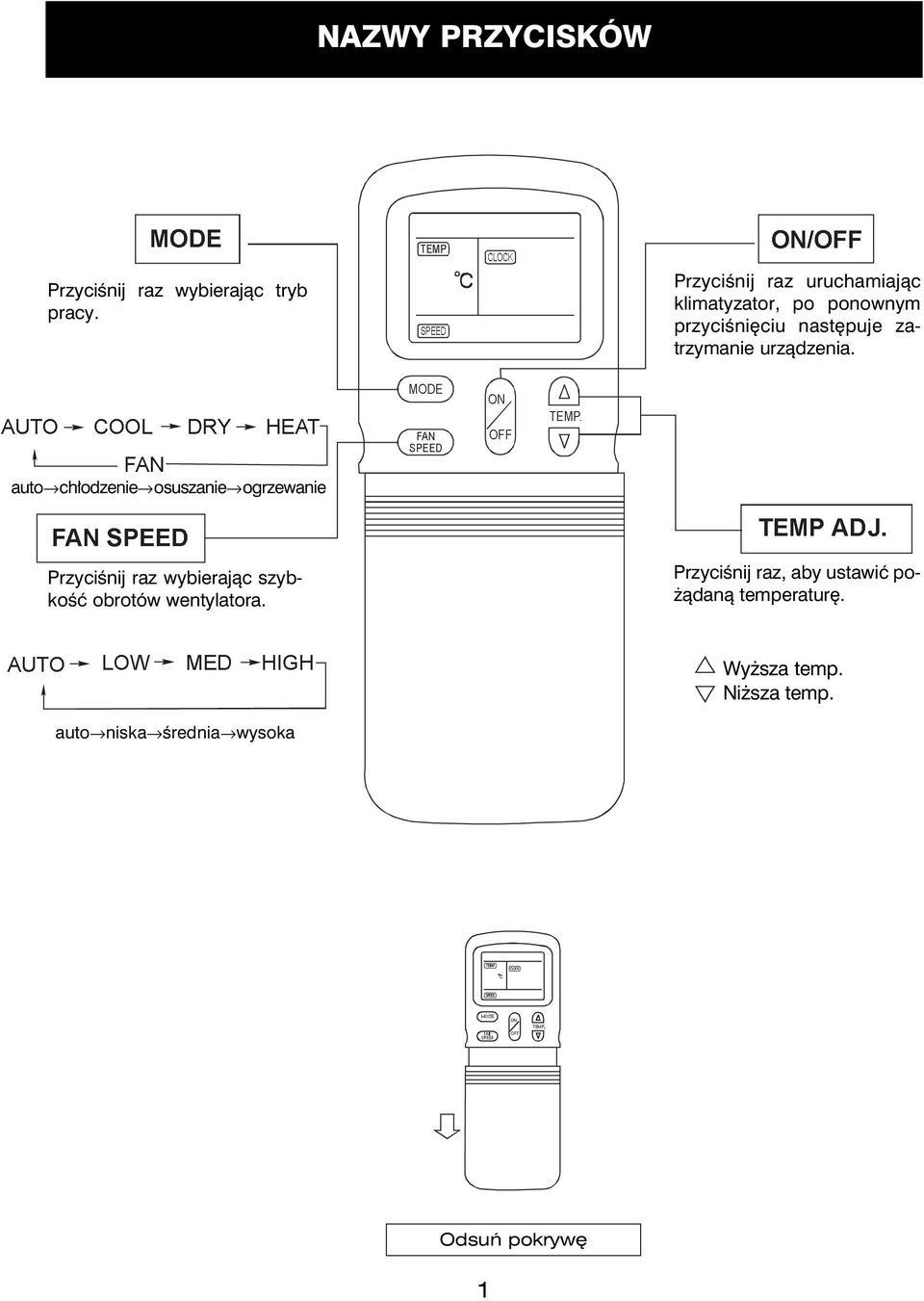

2 NAZWY PRZYCISKÓW Przyciśnij raz wybierając tryb pracy. Przyciśnij raz uruchamiając klimatyzator, po ponownym przyciśnięciu następuje zatrzymanie urządzenia. auto chłodzenie osuszanie ogrzewanie Przyciśnij raz wybierając szybkość obrotów wentylatora. Przyciśnij raz, aby ustawić pożądaną temperaturę. Wyższa temp. Niższa temp. auto niska średnia wysoka Odsuń pokrywę 1

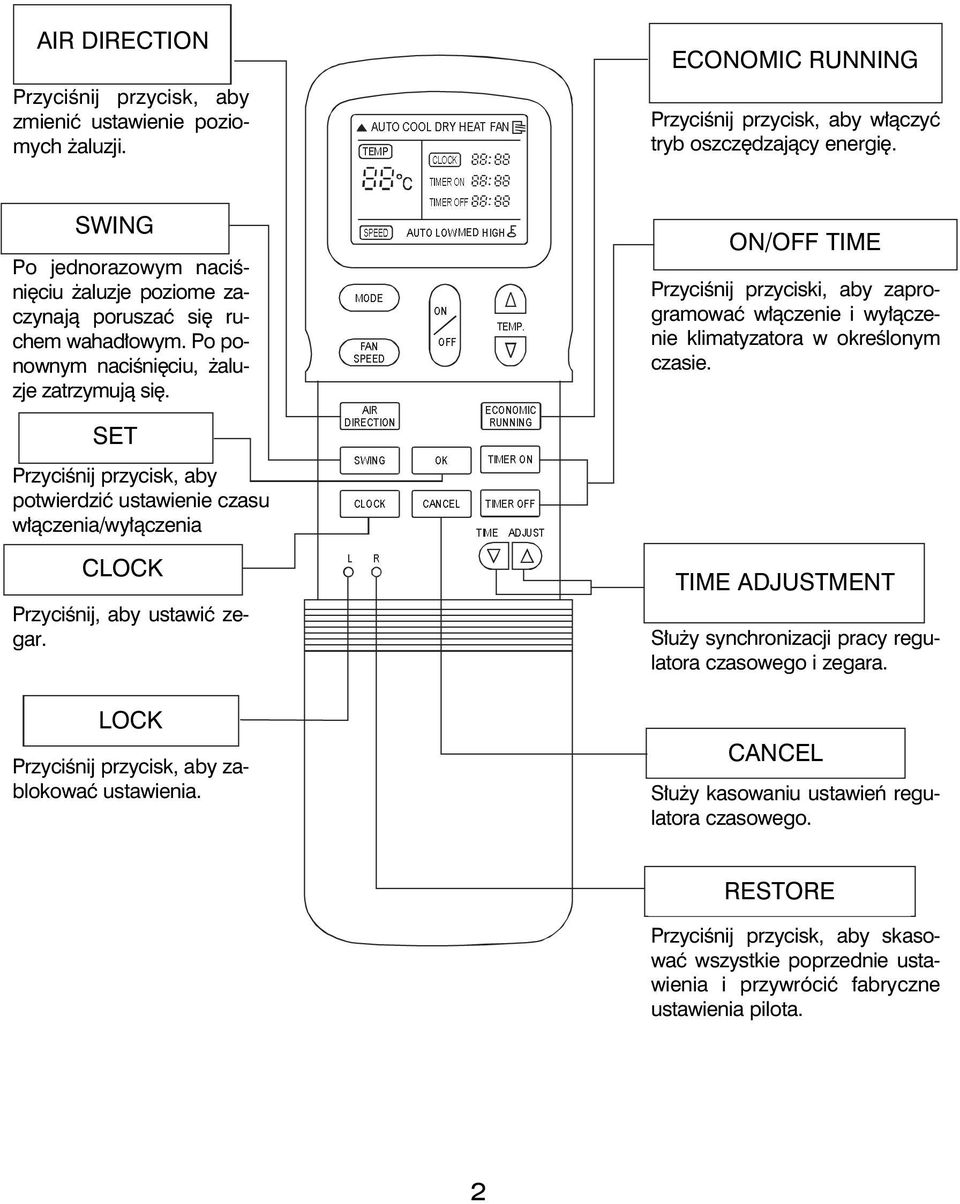

3 AIR DIRECTION Przyciśnij przycisk, aby zmienić ustawienie poziomych żaluzji. ECONOMIC RUNNING Przyciśnij przycisk, aby włączyć tryb oszczędzający energię. SWING Po jednorazowym naciśnięciu żaluzje poziome zaczynają poruszać się ruchem wahadłowym. Po ponownym naciśnięciu, żaluzje zatrzymują się. ON/OFF TIME Przyciśnij przyciski, aby zaprogramować włączenie i wyłączenie klimatyzatora w określonym czasie. SET Przyciśnij przycisk, aby potwierdzić ustawienie czasu włączenia/wyłączenia CLOCK Przyciśnij, aby ustawić zegar. TIME ADJUSTMENT Służy synchronizacji pracy regulatora czasowego i zegara. LOCK Przyciśnij przycisk, aby zablokować ustawienia. CANCEL Służy kasowaniu ustawień regulatora czasowego. RESTORE Przyciśnij przycisk, aby skasować wszystkie poprzednie ustawienia i przywrócić fabryczne ustawienia pilota.

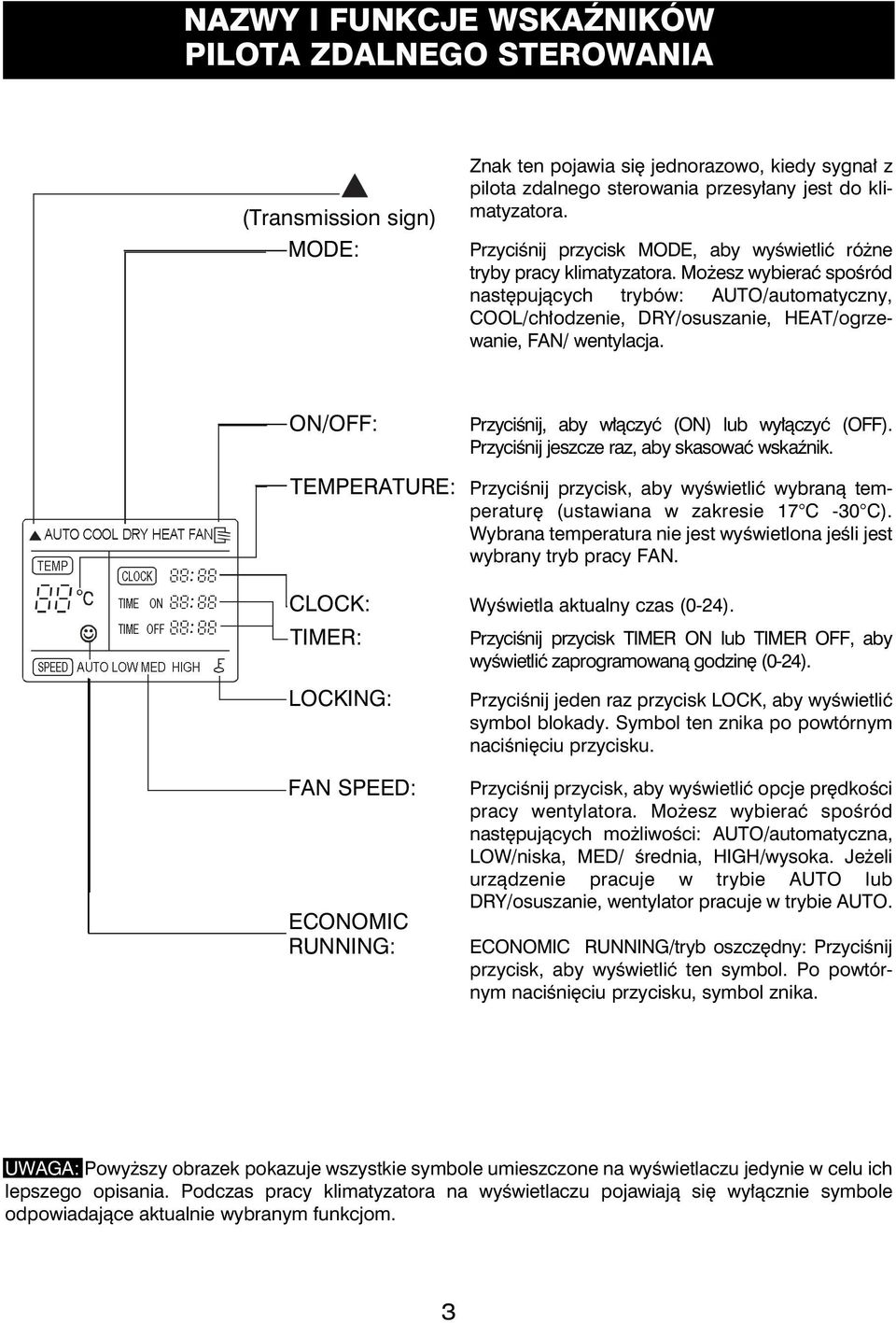

4 NAZWY I FUNKCJE WSKAŹNIKÓW PILOTA ZDALNEGO STEROWANIA (Transmission sign) MODE: Znak ten pojawia się jednorazowo, kiedy sygnał z pilota zdalnego sterowania przesyłany jest do klimatyzatora. Przyciśnij przycisk MODE, aby wyświetlić różne tryby pracy klimatyzatora. Możesz wybierać spośród następujących trybów: AUTO/automatyczny, COOL/chłodzenie, DRY/osuszanie, HEAT/ogrzewanie, FAN/ wentylacja. ON/OFF: TEMPERATURE: CLOCK: TIMER: LOCKING: FAN SPEED: ECONOMIC RUNNING: Przyciśnij, aby włączyć (ON) lub wyłączyć (OFF). Przyciśnij jeszcze raz, aby skasować wskaźnik. Przyciśnij przycisk, aby wyświetlić wybraną temperaturę (ustawiana w zakresie 17 C -30 C). Wybrana temperatura nie jest wyświetlona jeśli jest wybrany tryb pracy FAN. Wyświetla aktualny czas (0-4). Przyciśnij przycisk TIMER ON lub TIMER OFF, aby wyświetlić zaprogramowaną godzinę (0-4). Przyciśnij jeden raz przycisk LOCK, aby wyświetlić symbol blokady. Symbol ten znika po powtórnym naciśnięciu przycisku. Przyciśnij przycisk, aby wyświetlić opcje prędkości pracy wentylatora. Możesz wybierać spośród następujących możliwości: AUTO/automatyczna, LOW/niska, MED/ średnia, HIGH/wysoka. Jeżeli urządzenie pracuje w trybie AUTO lub DRY/osuszanie, wentylator pracuje w trybie AUTO. ECONOMIC RUNNING/tryb oszczędny: Przyciśnij przycisk, aby wyświetlić ten symbol. Po powtórnym naciśnięciu przycisku, symbol znika. UWAGA: Powyższy obrazek pokazuje wszystkie symbole umieszczone na wyświetlaczu jedynie w celu ich lepszego opisania. Podczas pracy klimatyzatora na wyświetlaczu pojawiają się wyłącznie symbole odpowiadające aktualnie wybranym funkcjom. 3

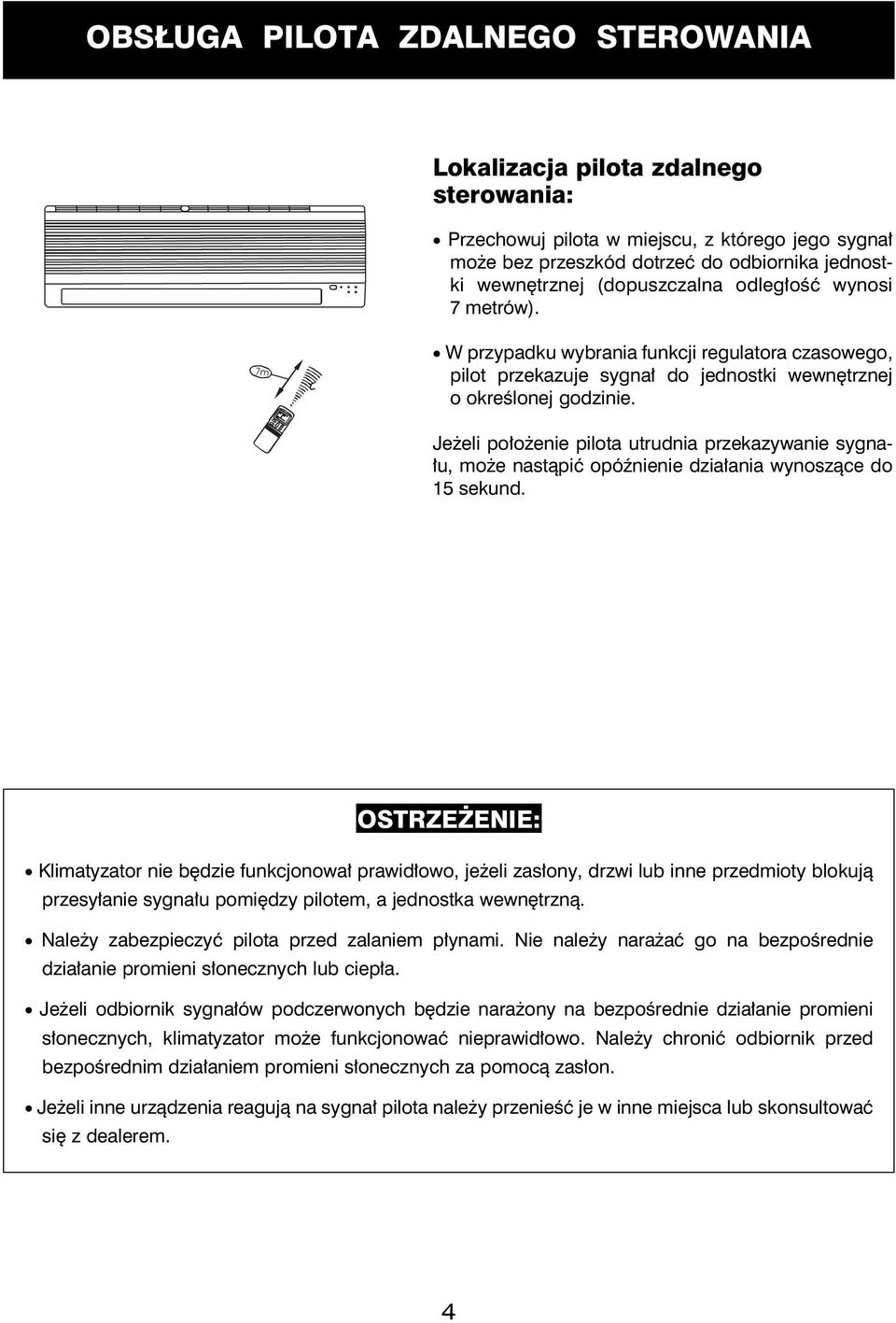

5 OBSŁUGA PILOTA ZDALNEGO STEROWANIA Lokalizacja pilota zdalnego sterowania: Przechowuj pilota w miejscu, z którego jego sygnał może bez przeszkód dotrzeć do odbiornika jednostki wewnętrznej (dopuszczalna odległość wynosi 7 metrów). W przypadku wybrania funkcji regulatora czasowego, pilot przekazuje sygnał do jednostki wewnętrznej o określonej godzinie. Jeżeli położenie pilota utrudnia przekazywanie sygnału, może nastąpić opóźnienie działania wynoszące do 15 sekund. OSTRZEŻENIE: Klimatyzator nie będzie funkcjonował prawidłowo, jeżeli zasłony, drzwi lub inne przedmioty blokują przesyłanie sygnału pomiędzy pilotem, a jednostka wewnętrzną. Należy zabezpieczyć pilota przed zalaniem płynami. Nie należy narażać go na bezpośrednie działanie promieni słonecznych lub ciepła. Jeżeli odbiornik sygnałów podczerwonych będzie narażony na bezpośrednie działanie promieni słonecznych, klimatyzator może funkcjonować nieprawidłowo. Należy chronić odbiornik przed bezpośrednim działaniem promieni słonecznych za pomocą zasłon. Jeżeli inne urządzenia reagują na sygnał pilota należy przenieść je w inne miejsca lub skonsultować się z dealerem. 4

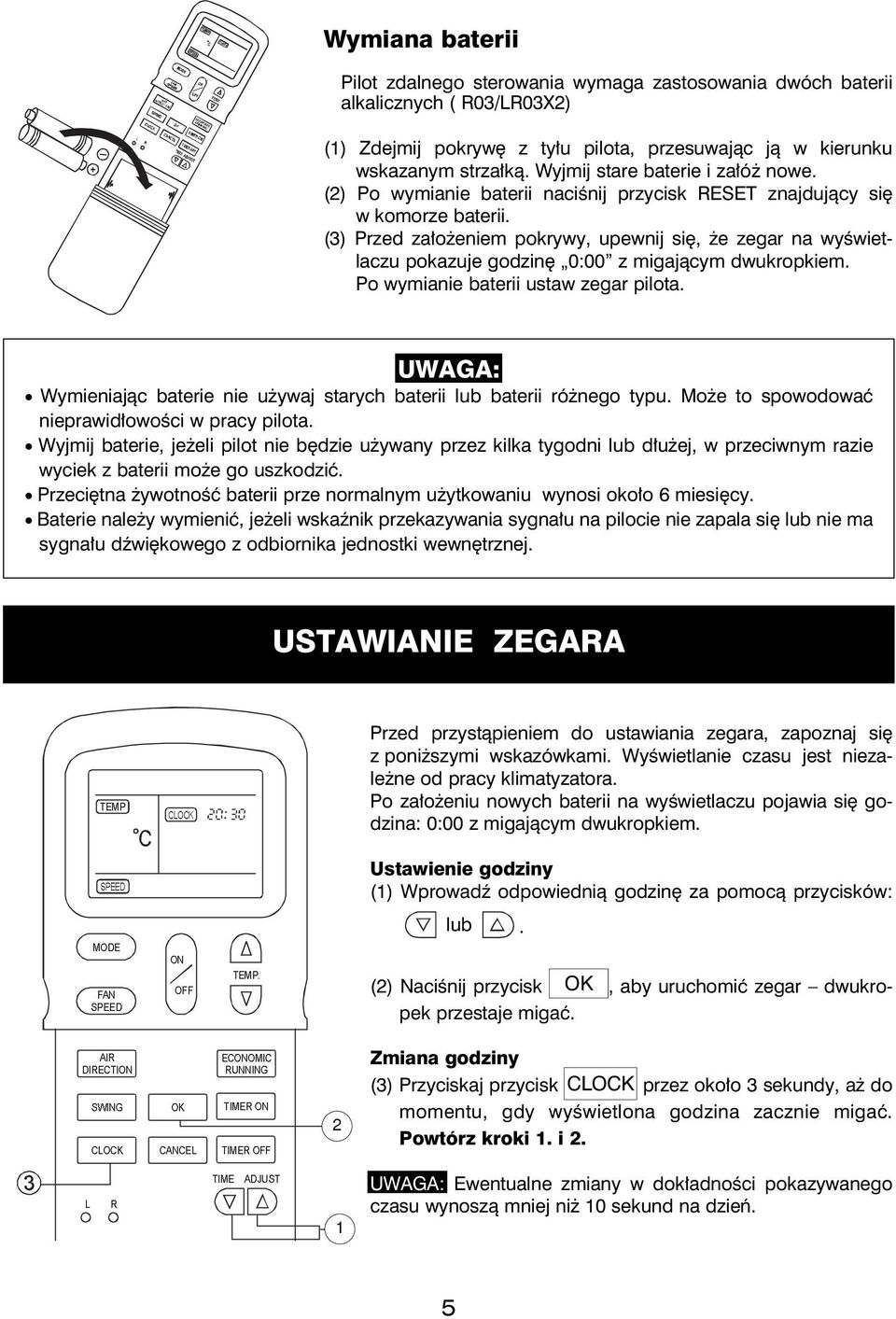

6 Wymiana baterii Pilot zdalnego sterowania wymaga zastosowania dwóch baterii alkalicznych ( R03/LR03X) (1) Zdejmij pokrywę z tyłu pilota, przesuwając ją w kierunku wskazanym strzałką. Wyjmij stare baterie i załóż nowe. () Po wymianie baterii naciśnij przycisk RESET znajdujący się w komorze baterii. (3) Przed założeniem pokrywy, upewnij się, że zegar na wyświetlaczu pokazuje godzinę 0:00 z migającym dwukropkiem. Po wymianie baterii ustaw zegar pilota. UWAGA: Wymieniając baterie nie używaj starych baterii lub baterii różnego typu. Może to spowodować nieprawidłowości w pracy pilota. Wyjmij baterie, jeżeli pilot nie będzie używany przez kilka tygodni lub dłużej, w przeciwnym razie wyciek z baterii może go uszkodzić. Przeciętna żywotność baterii prze normalnym użytkowaniu wynosi około 6 miesięcy. Baterie należy wymienić, jeżeli wskaźnik przekazywania sygnału na pilocie nie zapala się lub nie ma sygnału dźwiękowego z odbiornika jednostki wewnętrznej. USTAWIANIE ZEGARA Przed przystąpieniem do ustawiania zegara, zapoznaj się z poniższymi wskazówkami. Wyświetlanie czasu jest niezależne od pracy klimatyzatora. Po założeniu nowych baterii na wyświetlaczu pojawia się godzina: 0:00 z migającym dwukropkiem. Ustawienie godziny (1) Wprowadź odpowiednią godzinę za pomocą przycisków: lub. () Naciśnij przycisk OK, aby uruchomić zegar dwukropek przestaje migać. 1 Zmiana godziny (3) Przyciskaj przycisk CLOCK przez około 3 sekundy, aż do momentu, gdy wyświetlona godzina zacznie migać. Powtórz kroki 1. i. UWAGA: Ewentualne zmiany w dokładności pokazywanego czasu wynoszą mniej niż 10 sekund na dzień. 5

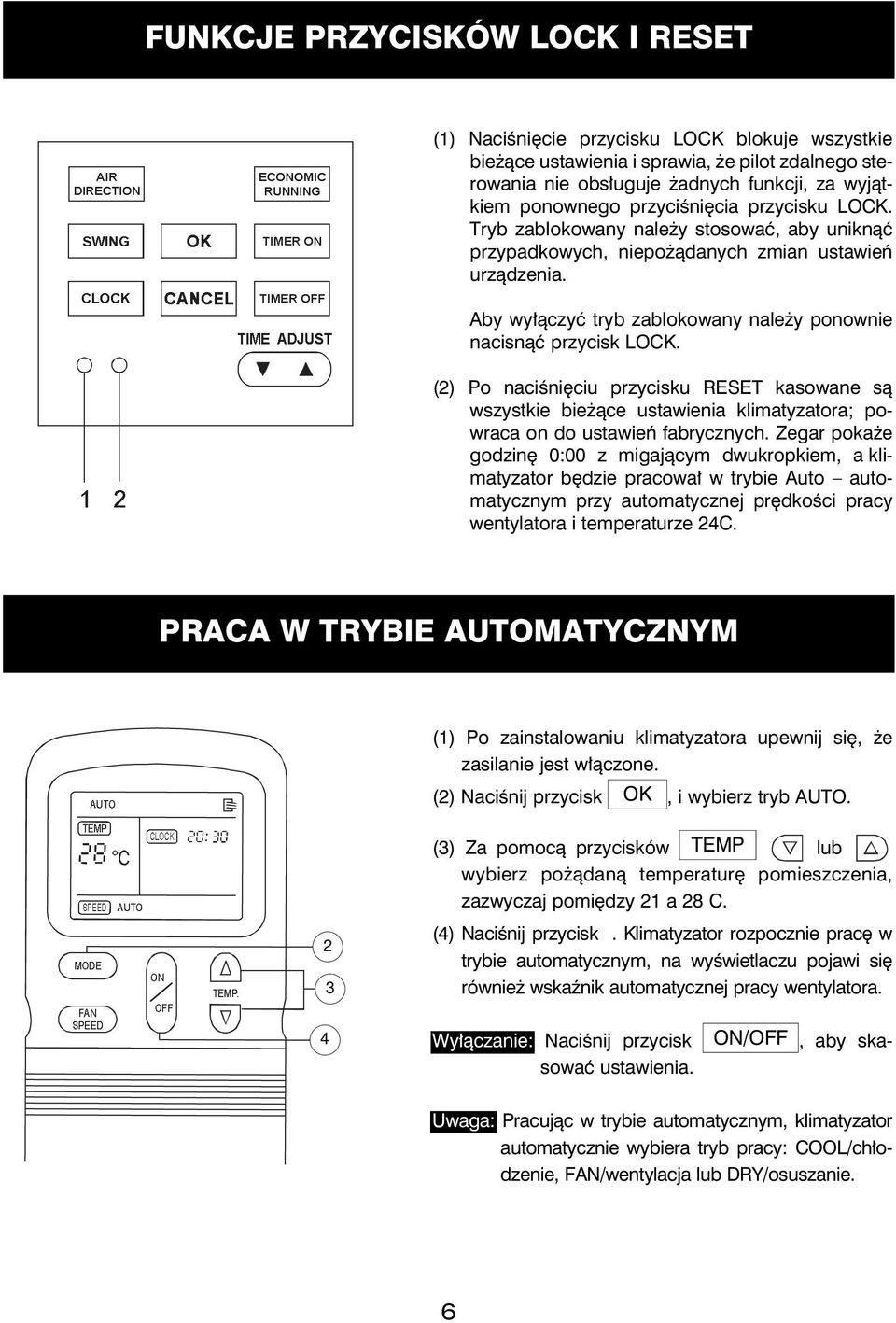

7 FUNKCJE PRZYCISKÓW LOCK I RESET (1) Naciśnięcie przycisku LOCK blokuje wszystkie bieżące ustawienia i sprawia, że pilot zdalnego sterowania nie obsługuje żadnych funkcji, za wyjątkiem ponownego przyciśnięcia przycisku LOCK. Tryb zablokowany należy stosować, aby uniknąć przypadkowych, niepożądanych zmian ustawień urządzenia. Aby wyłączyć tryb zablokowany należy ponownie nacisnąć przycisk LOCK. () Po naciśnięciu przycisku RESET kasowane są wszystkie bieżące ustawienia klimatyzatora; powraca on do ustawień fabrycznych. Zegar pokaże godzinę 0:00 z migającym dwukropkiem, a klimatyzator będzie pracował w trybie Auto automatycznym przy automatycznej prędkości pracy wentylatora i temperaturze 4C. PRACA W TRYBIE AUTOMATYCZNYM (1) Po zainstalowaniu klimatyzatora upewnij się, że zasilanie jest włączone. () Naciśnij przycisk OK, i wybierz tryb AUTO. 3 (3) Za pomocą przycisków TEMP lub wybierz pożądaną temperaturę pomieszczenia, zazwyczaj pomiędzy 1 a 8 C. (4) Naciśnij przycisk. Klimatyzator rozpocznie pracę w trybie automatycznym, na wyświetlaczu pojawi się również wskaźnik automatycznej pracy wentylatora. 4, aby ska- Wyłączanie: Naciśnij przycisk sować ustawienia. ON/OFF Uwaga: Pracując w trybie automatycznym, klimatyzator automatycznie wybiera tryb pracy: COOL/chłodzenie, FAN/wentylacja lub DRY/osuszanie. 6

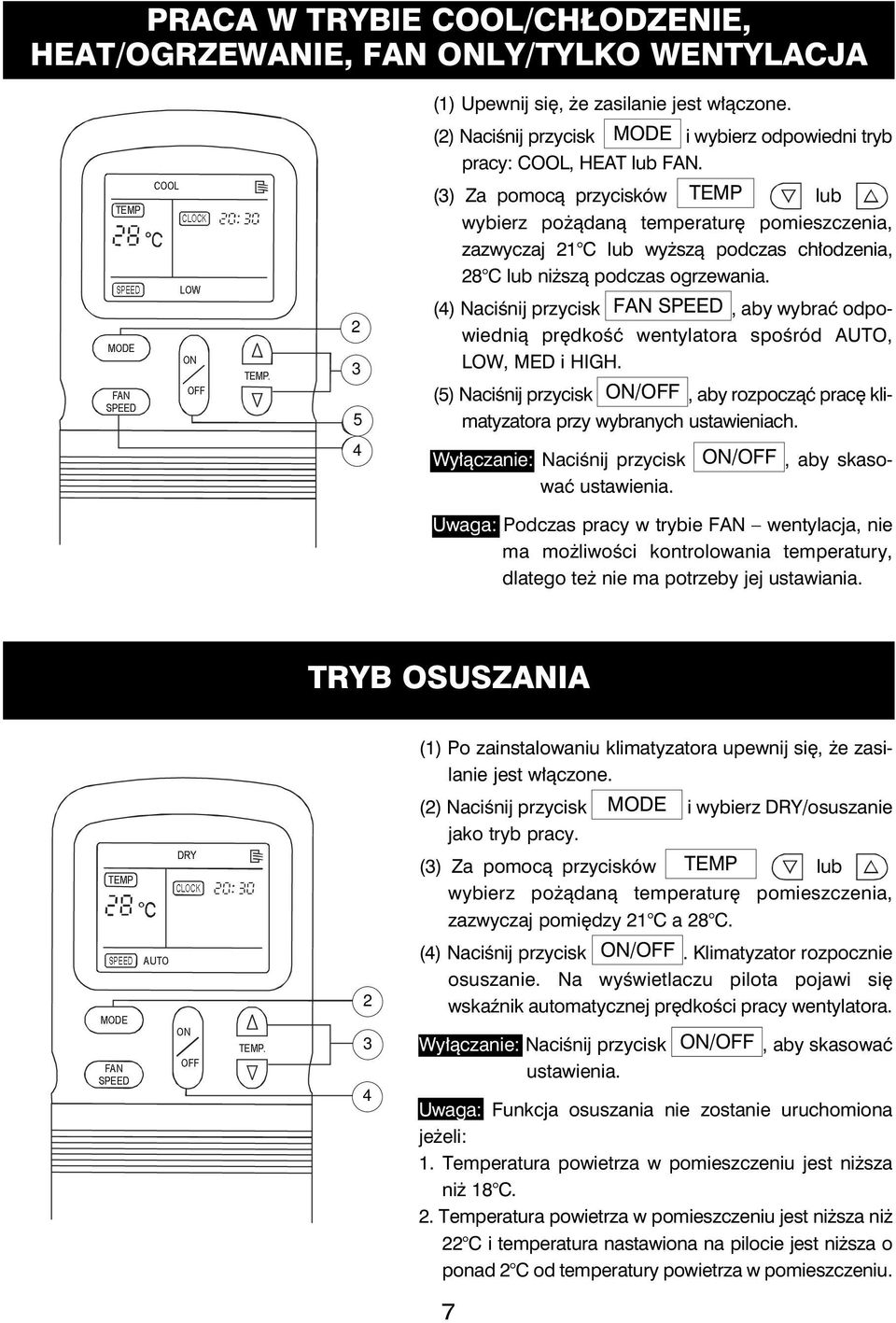

8 PRACA W TRYBIE COOL/CHŁODZENIE, HEAT/OGRZEWANIE, FAN ONLY/TYLKO WENTYLACJA (1) Upewnij się, że zasilanie jest włączone. () Naciśnij przycisk MODE i wybierz odpowiedni tryb pracy: COOL, HEAT lub FAN. (3) Za pomocą przycisków TEMP lub wybierz pożądaną temperaturę pomieszczenia, zazwyczaj 1 C lub wyższą podczas chłodzenia, 8 C lub niższą podczas ogrzewania. (4) Naciśnij przycisk FAN SPEED, aby wybrać odpowiednią prędkość wentylatora spośród AUTO, LOW, MED i HIGH. (5) Naciśnij przycisk ON/OFF, aby rozpocząć pracę klimatyzatora przy wybranych ustawieniach. Wyłączanie: Naciśnij przycisk ON/OFF, aby skasować ustawienia. Uwaga: Podczas pracy w trybie FAN wentylacja, nie ma możliwości kontrolowania temperatury, dlatego też nie ma potrzeby jej ustawiania. TRYB OSUSZANIA 3 4 (1) Po zainstalowaniu klimatyzatora upewnij się, że zasilanie jest włączone. () Naciśnij przycisk MODE i wybierz DRY/osuszanie jako tryb pracy. (3) Za pomocą przycisków TEMP lub wybierz pożądaną temperaturę pomieszczenia, zazwyczaj pomiędzy 1 C a 8 C. (4) Naciśnij przycisk ON/OFF. Klimatyzator rozpocznie osuszanie. Na wyświetlaczu pilota pojawi się wskaźnik automatycznej prędkości pracy wentylatora. Wyłączanie: Naciśnij przycisk ON/OFF, aby skasować ustawienia. Uwaga: Funkcja osuszania nie zostanie uruchomiona jeżeli: 1. Temperatura powietrza w pomieszczeniu jest niższa niż 18 C.. Temperatura powietrza w pomieszczeniu jest niższa niż C i temperatura nastawiona na pilocie jest niższa o ponad C od temperatury powietrza w pomieszczeniu. 7

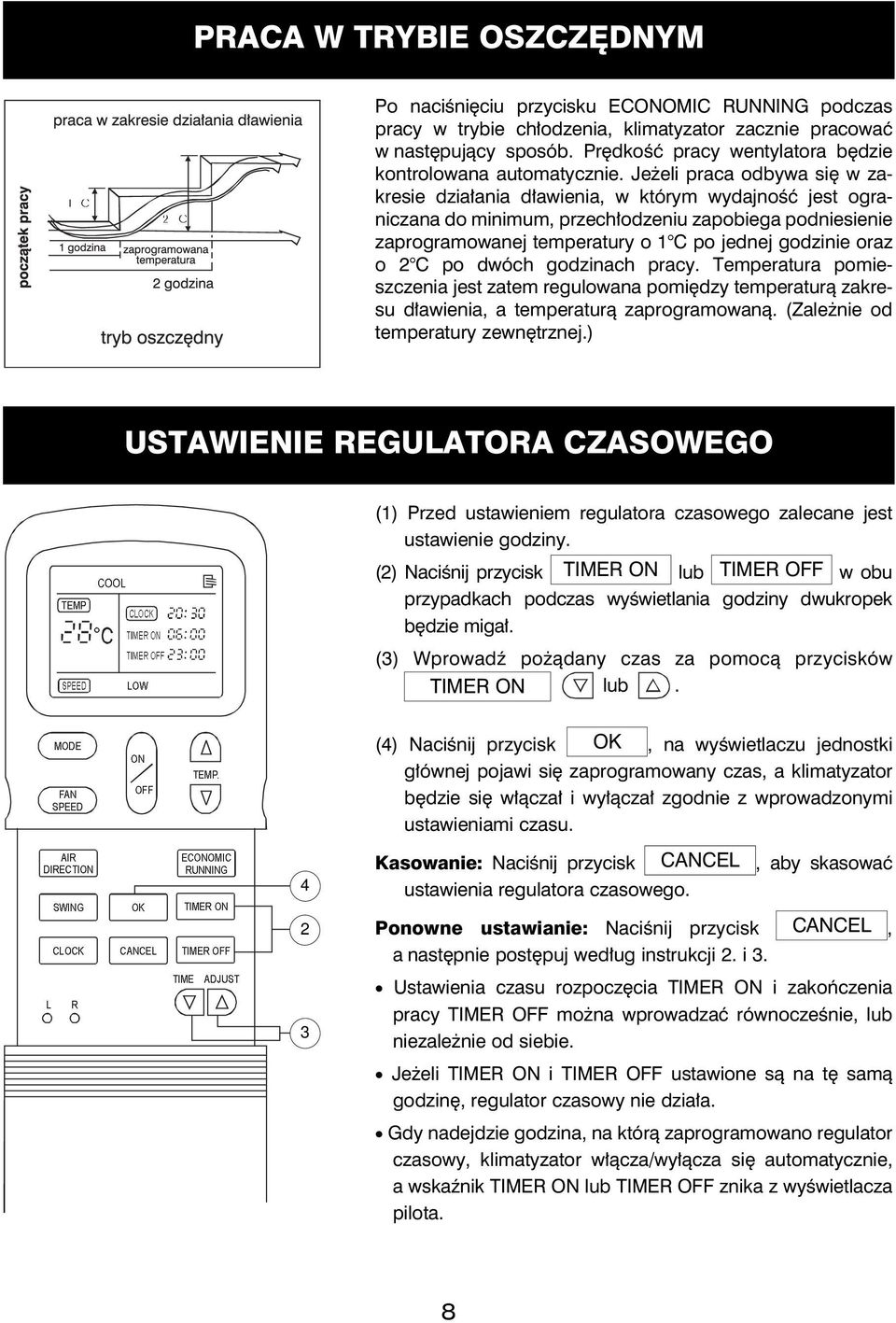

9 PRACA W TRYBIE OSZCZĘDNYM Po naciśnięciu przycisku ECONOMIC RUNNING podczas pracy w trybie chłodzenia, klimatyzator zacznie pracować w następujący sposób. Prędkość pracy wentylatora będzie kontrolowana automatycznie. Jeżeli praca odbywa się w zakresie działania dławienia, w którym wydajność jest ograniczana do minimum, przechłodzeniu zapobiega podniesienie zaprogramowanej temperatury o 1 C po jednej godzinie oraz o C po dwóch godzinach pracy. Temperatura pomieszczenia jest zatem regulowana pomiędzy temperaturą zakresu dławienia, a temperaturą zaprogramowaną. (Zależnie od temperatury zewnętrznej.) USTAWIENIE REGULATORA CZASOWEGO (1) Przed ustawieniem regulatora czasowego zalecane jest ustawienie godziny. () Naciśnij przycisk TIMER ON lub TIMER OFF w obu przypadkach podczas wyświetlania godziny dwukropek będzie migał. (3) Wprowadź pożądany czas za pomocą przycisków TIMER ON lub. (4) Naciśnij przycisk OK, na wyświetlaczu jednostki głównej pojawi się zaprogramowany czas, a klimatyzator będzie się włączał i wyłączał zgodnie z wprowadzonymi ustawieniami czasu. 4 Kasowanie: Naciśnij przycisk CANCEL ustawienia regulatora czasowego., aby skasować 3 Ponowne ustawianie: Naciśnij przycisk CANCEL, a następnie postępuj według instrukcji. i 3. Ustawienia czasu rozpoczęcia TIMER ON i zakończenia pracy TIMER OFF można wprowadzać równocześnie, lub niezależnie od siebie. Jeżeli TIMER ON i TIMER OFF ustawione są na tę samą godzinę, regulator czasowy nie działa. Gdy nadejdzie godzina, na którą zaprogramowano regulator czasowy, klimatyzator włącza/wyłącza się automatycznie, a wskaźnik TIMER ON lub TIMER OFF znika z wyświetlacza pilota. 8

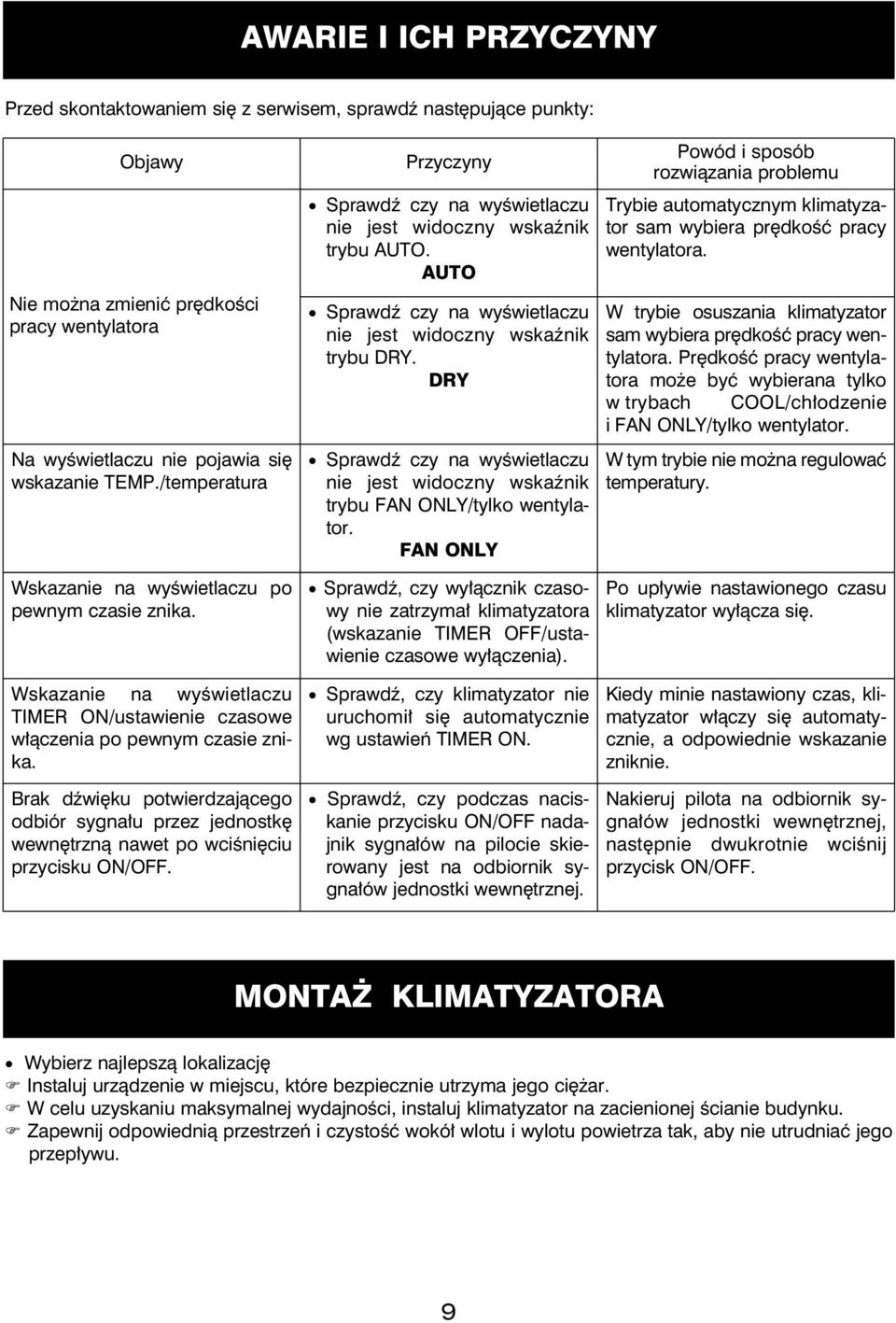

10 AWARIE I ICH PRZYCZYNY Przed skontaktowaniem się z serwisem, sprawdź następujące punkty: Objawy Nie można zmienić prędkości pracy wentylatora Na wyświetlaczu nie pojawia się wskazanie TEMP./temperatura Wskazanie na wyświetlaczu po pewnym czasie znika. Wskazanie na wyświetlaczu TIMER ON/ustawienie czasowe włączenia po pewnym czasie znika. Brak dźwięku potwierdzającego odbiór sygnału przez jednostkę wewnętrzną nawet po wciśnięciu przycisku ON/OFF. Przyczyny Sprawdź czy na wyświetlaczu nie jest widoczny wskaźnik trybu AUTO. AUTO Sprawdź czy na wyświetlaczu nie jest widoczny wskaźnik trybu DRY. DRY Sprawdź czy na wyświetlaczu nie jest widoczny wskaźnik trybu FAN ONLY/tylko wentylator. FAN ONLY Sprawdź, czy wyłącznik czasowy nie zatrzymał klimatyzatora (wskazanie TIMER OFF/ustawienie czasowe wyłączenia). Sprawdź, czy klimatyzator nie uruchomił się automatycznie wg ustawień TIMER ON. Sprawdź, czy podczas naciskanie przycisku ON/OFF nadajnik sygnałów na pilocie skierowany jest na odbiornik sygnałów jednostki wewnętrznej. Powód i sposób rozwiązania problemu Trybie automatycznym klimatyzator sam wybiera prędkość pracy wentylatora. W trybie osuszania klimatyzator sam wybiera prędkość pracy wentylatora. Prędkość pracy wentylatora może być wybierana tylko w trybach COOL/chłodzenie i FAN ONLY/tylko wentylator. W tym trybie nie można regulować temperatury. Po upływie nastawionego czasu klimatyzator wyłącza się. Kiedy minie nastawiony czas, klimatyzator włączy się automatycznie, a odpowiednie wskazanie zniknie. Nakieruj pilota na odbiornik sygnałów jednostki wewnętrznej, następnie dwukrotnie wciśnij przycisk ON/OFF. MONTAŻ KLIMATYZATORA Wybierz najlepszą lokalizację Instaluj urządzenie w miejscu, które bezpiecznie utrzyma jego ciężar. W celu uzyskaniu maksymalnej wydajności, instaluj klimatyzator na zacienionej ścianie budynku. Zapewnij odpowiednią przestrzeń i czystość wokół wlotu i wylotu powietrza tak, aby nie utrudniać jego przepływu. 9

11 Wyłączny dystrybutor produktów Midea na Polskę Ferro sp. z o.o., Skawina, ul. Przemysłowa 7 tel , fax
