VIESMANN. VITOCAL Urządzenia kompaktowe pomp ciepła 5,9 do 10,3 kw. Wytyczne projektowe VITOCAL 222-G VITOCAL 333-G/333-G NC VITOCAL 242-G

Transkrypt

1 VIESMANN VITOCAL Urządzenia kompaktowe pomp ciepła 5,9 do 10,3 kw Wytyczne projektowe VITOCAL 222-G Urządzenie kompaktowe pompy ciepła Pompa ciepła solanka/woda do ogrzewania i podgrzewu wody użytkowej Pojemnościowy podgrzewacz wody o pojemności 170 litrów Pompy obiegowe do obiegu solanki i obiegu grzewczego Możliwa funkcja natural cooling VITOCAL 242-G Urządzenie kompaktowe pompy ciepła Wyposażenie jak w przypadku Vitocal 222-G, z dodatkową możliwością wykorzystania w instalacji solarnej Pojemnościowy podgrzewacz wody o pojemności 220 litrów VITOCAL 333-G/333-G NC Urządzenie kompaktowe pompy ciepła Pompa ciepła solanka/woda z wysoko wydajnym obiegiem chłodniczym do ogrzewania i podgrzewu wody użytkowej Pojemnościowy podgrzewacz wody o pojemności 170 litrów Pompy prądu stałego o wysokiej wydajności (zgodnie z normą Label A) do obiegu solanki i obiegu grzewczego Vitocal 333-G NC z dodatkowo wbudowanymi podzespołami dla funkcji natural cooling VITOCAL 343-G Urządzenie kompaktowe pompy ciepła Wyposażenie jak w przypadku Vitocal 333-G, jednakże do wykorzystania w instalacji solarnej Pojemnościowy podgrzewacz wody o pojemności 220 litrów Funkcja natural cooling możliwa z podzespołami zewnętrznymi 5/2010

2 Spis treści Spis treści 1. Przegląd produktów 1. 1 Właściwości produktów/zakres dostawy Vitocal 222-G 2. 1 Opis wyrobu Dane techniczne... 8 Dane techniczne... 8 Wymiary Vitocal 242-G 3. 1 Opis wyrobu Dane techniczne Dane techniczne Wymiary Wykresy mocy Vitocal 222-G/242- G 5. Charakterystyki pompy Vitocal 222-G/242-G 4. 1 Urządzenia 400 V Dyspozycyjne wysokości tłoczenia Vitocal 333-G/333-G NC 6. 1 Opis wyrobu Dane techniczne Dane techniczne Wymiary Vitocal 343-G 7. 1 Opis wyrobu Dane techniczne Dane techniczne Wymiary Wykresy mocy Vitocal 333-G/343- G 9. Charakterystyki pompy Vitocal 333-G/343-G 10. Wyposażenie dodatkowe instalacji 8. 1 Urządzenia 400 V Dyspozycyjne wysokości tłoczenia Obieg pierwotny (solanka) Pakiet wyposażenia dodatkowego obiegu solanki Rozdzielacz solanki do kolektorów gruntowych Rozdzielacz solanki do sond gruntowych/kolektorów gruntowych Czynnik grzewczy Tyfocor Ogranicznik ciśnienia obiegu solanki Stacja napełniania Zestaw przyłączy hydraulicznych (wyposażenie dodatkowe) Zestaw przyłączeniowy obiegu pierwotnego/wtórnego Zestaw przyłączeniowy zasilania/powrotu obiegu grzewczego Zestaw przyłączeniowy do montażu wstępnego Zestaw przyłączeniowy układu cyrkulacji Obieg wtórny Licznik energii cieplnej Podgrzewacz przepływowy wody grzewczej Podgrzew wody użytkowej Armatura zabezpieczająca wg normy DIN Anoda ochronna Obieg solarny (tylko Vitocal 242-G/343-G) Kolektory słoneczne Przyłącze obiegu solarnego Solar-Divicon (typ PS10) Czynnik grzewczy Tyfocor LS Czujnik temperatury cieczy w kolektorze Chłodzenie Czujnik temperatury pomieszczenia do oddzielnego obiegu chłodzącego Zestaw NC Kontaktowy czujnik temperatury Konwektory wentylatorowe Vitoclima 200-C Pozostałe wyposażenie dodatkowe Podest w stanie surowym Zestaw odpływowy Blachy obudowy (boczne) Uchwyt transportowy VIESMANN VITOCAL

3 Spis treści (ciąg dalszy) 11. Wskazówki projektowe Zasilanie elektryczne i taryfy Procedura zgłoszeniowa Wymagania dotyczące ustawienia Minimalna wysokość pomieszczenia Minimalne odstępy Punkty nacisku Min. kubatura pomieszczenia Przyłącza elektryczne Zalecane sposoby ułożenia rur elastycznych dla obiegu pierwotnego Rozmieszczenie blach mocujących i konsoli przyłączeniowej Ułożenie przewodu odpływowego zaworu bezpieczeństwa Jakość wody i czynnik grzewczy Woda użytkowa Woda grzewcza Czynnik grzewczy obiegu solarnego (tylko w przypadku Vitocal 242-G/343-G) Przyłącze po stronie wody użytkowej (przyłącze zgodnie z normą DIN 1988) Zawór bezpieczeństwa Wersje instalacji Wymiarowanie pompy ciepła Eksploatacja jednosystemowa Monoenergetyczny sposób eksploatacji Dodatek do podgrzewu wody użytkowej Dodatek przy eksploatacji z obniżoną temperaturą Źródło ciepła dla pomp ciepła solanka/woda Zabezpieczenie przed zamarzaniem Kolektor gruntowy Sonda gruntowa Naczynie zbiorcze do obiegu pierwotnego Przewody rurowe obiegu pierwotnego Dodatki do wydajności pompy (procentowe) przy eksploatacji z czynnikiem Tyfocor Źródło ciepła dla pomp ciepła woda/woda Wody gruntowe Ustalenie wymaganej ilości wody gruntowej Zezwolenie na instalację pomp ciepła woda gruntowa/woda Wytyczne projektowe dla wymiennika ciepła obiegu pierwotnego Obieg grzewczy i rozdzielanie ciepła Wytyczne projektowe dla podgrzewacza buforowego wody grzewczej Podgrzewacz buforowy wody grzewczej do optymalizacji czasu pracy Podgrzewacz buforowy wody grzewczej do równoważenia przerw w dostawie prądu Funkcja chłodzenia natural cooling Opis działania Zestaw NC Natural cooling z zestawem NC Chłodzenie za pomocą instalacji ogrzewania podłogowego Chłodzenie za pomocą konwektorów wentylatorowych Vitoclima 200-C (wyposażenie dodatkowe) Tylko w przypadku Vitocal 242-G/343-G: Przyłączanie kolektorów słonecznych Wymiarowanie solarnego naczynia wzbiorczego Regulator pompy ciepła Vitotronic 200, typ WO1A Budowa i funkcje Zegar sterujący Ustawianie programów roboczych Funkcja zabezpieczenia przed zamarznięciem Ustawianie krzywych grzewczych i krzywych chłodzenia (nachylenie i poziom).. 67 Instalacje grzewcze z podgrzewaczem buforowym wody grzewczej lub sprzęgłem hydraulicznym Czujnik temperatury wody w podgrzewaczu Czujnik temperatury zewnętrznej Dane techniczne regulatora Vitotronic 200, typ WO1A VITOCAL VIESMANN 3

4 Spis treści (ciąg dalszy) 13. Wyposażenie dodatkowe regulatora Wyposażenie dodatkowe regulatora informacje ogólne Stycznik pomocniczy Kontaktowy czujnik temperatury jako czujnik temperatury wody na zasilaniu instalacji Czujnik temperatury wody w podgrzewaczu Regulator temperatury wody w basenie kąpielowym Vitotrol 200A Rozdzielacz KM-BUS Zewnętrzny zestaw uzupełniający H Cokół montażowy do modułu obsługowego Przekaźnik kontroli faz (tylko Vitocal 222-G/242-G) Wyposażenie dodatkowe do obiegu grzewczego z mieszaczem M2, sterowanie bezpośrednio poprzez Vitotronic (tylko Vitocal 333-G/343-G) Kontaktowy czujnik temperatury Silnik mieszacza Wyposażenie dodatkowe do obiegu grzewczego z mieszaczem, sterowanie poprzez magistralę KM-BUS regulatora Vitotronic Zestaw uzupełniający do obiegu grzewczego z mieszaczem z wbudowanym silnikiem mieszacza Zestaw uzupełniający do obiegu grzewczego z mieszaczem do oddzielnego silnika mieszacza Zanurzeniowy regulator temperatury Kontaktowy regulator temperatury Technika komunikacji Vitocom 100, typ GSM Vitocom 300, typ FA5, FI Moduł komunikacyjny LON Przewód łączący LON do wymiany danych między regulatorami Przedłużacz przewodu łączącego Opornik obciążenia Wykaz haseł VIESMANN VITOCAL

5 M Przegląd produktów 1.1 Właściwości produktów/zakres dostawy Funkcja Vitocal 222-G 242-G 333-G 333-G NC 343-G Możliwa eksploatacja z sondą gruntowa º º º º º 1 Możliwa eksploatacja z kolektorem gruntowym º º º º º przepływowego podgrzewacza wody grzewczej Wyposażenie dodatkowe 1-stopniowy Wyposażenie dodatkowe 1-stopniowy Wyposażenie dodatkowe 3-stopniowy Wyposażenie dodatkowe 3-stopniowy Wyposażenie dodatkowe 3-stopniowy Zintegrowana pompa pierwotna Standardowa pompa obiegowa º º Pompa prądu stałego o wysokiej wydajności º º º Zintegrowana pompa obiegu grzewczego Standardowa pompa obiegowa º º Pompa prądu stałego o wysokiej º º º wydajności Obieg grzewczy bez mieszacza, możliwy do podłączenia º º º º º Obieg grzewczy z mieszaczem (wymagany podgrzewacz buforowy wody grzewczej) z możliwością bezpośredniego podłączenia z możliwością podłączenia poprzez magistralę KM-BUS Urządzenia zabezpieczające obiegu grzewczego w zakresie dostawy Armatura zabezpieczająca wody użytkowej Pojemność podgrzewacza pojemnościowego Przyłączenie/sterowanie pompy cyrkulacyjnej º º º º º º º º º º º Wyposażenie Wyposażenie Wyposażenie Wyposażenie Wyposażenie dodatkowe dodatkowe dodatkowe dodatkowe dodatkowe 170 l 220 l 170 l 170 l 220 l º º º º º Eksploatacja z podgrzewaczem buforowym wody grzewczej (wymagany obieg grzewczy z mieszaczem) º º º º Funkcja regulacji solarnej wbudowane wbudowane Ç natural cooling z wyposażeniem dodatkowym Wyposażenie dodatkowe z wyposażeniem dodatkowym Wyposażenie dodatkowe z wyposażeniem dodatkowym wbudowane z wyposażeniem dodatkowym Bilansowanie energii/pomiar energii cieplnej wbudowane wbudowane wbudowane System RCD z elektronicznym zaworem º º º rozprężnym (EZR) Możliwe ustawienie w piwnicy º º º º º VITOCAL VIESMANN 5

6 Przegląd produktów (ciąg dalszy) 1 Funkcja Vitocal 222-G 242-G 333-G 333-G NC 343-G Możliwe ustawienie w pomieszczeniu º º º º º gospodarczym Możliwy demontaż urządzenia w celu łatwego montażu º º º º º 6 VIESMANN VITOCAL

7 Vitocal 222-G 2.1 Opis wyrobu A Hermetyczna sprężarka Compliant Scroll B Pompa wtórna (woda grzewcza) C Pompa pierwotna (solanka) D 3-drogowy zawór przełączny ogrzewanie/podgrzew wody użytkowej E Wymiennik ciepła do ogrzewania podgrzewacza F Sterowany pogodowo, cyfrowy regulator pompy ciepła Vitotronic 200, typ WO1A G Pojemnościowy podgrzewacz wody o pojemności 170 litrów 2 Wysoki stopień efektywności: wartość COP wg EN do 4,3 (solanka 0ºC/woda 35ºC) (COP = Coefficient of Performance). Maksymalna temperatura na zasilaniu: 60ºC. Duży komfort ciepłej wody użytkowej dzięki zintegrowanemu podgrzewaczowi wody użytkowej o pojemności 170 litrów. Wyjątkowo niski poziom hałasu dzięki zastosowaniu nowej koncepcji izolacji akustycznej przy poziomie hałasu wyn. 43 db(a) przy 0/35ºC. Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym. Możliwość montażu modułu obsługowego regulatora na cokole ściennym. Dostawa w wersji gotowej do podłączenia. Łatwiejszy montaż dzięki mniejszej wysokości montażowej i zastosowaniu rozkładanej obudowy. Łatwy montaż dzięki zastosowaniu różnych wariantów osprzętu przyłączeniowego. VITOCAL VIESMANN 7

8 Vitocal 222-G (ciąg dalszy) 2.2 Dane techniczne Dane techniczne 2 Vitocal 222-G, urządzenia 400 V Typ BWT 106 BWT 108 BWT 110 Dane dotyczące mocy ogrzewania przy różnicy 5 K (wg EN 14511, B0/W35 C) Znamionowa moc cieplna kw 5,9 7,8 10,0 Moc chłodnicza kw 4,6 6,0 7,8 Pobór mocy elektrycznej kw 1,40 1,84 2,32 Stopień efektywności (COP) 4,2 4,2 4,3 Dane dotyczące mocy ogrzewania przy różnicy 10 K (B0/W35 C) Znamionowa moc cieplna kw 6,2 8,0 10,4 Moc chłodnicza kw 4,9 6,4 8,3 Pobór mocy elektrycznej kw 1,36 1,77 2,23 Stopień efekt. (COP) ogrzewania 4,5 4,5 4,6 Obieg pierwotny (solanka) Pojemność l 3,3 3,3 3,9 Min. przepływ objętościowy przy różnicy 5 K l/h Maks. zewnętrzna strata ciśnienia przy min. przepływie objętościowym mbar Maks. temperatura na wejściu C Min. temperatura na wejściu C Obieg wtórny (woda grzewcza) Pojemność pompy ciepła l 3,3 3,5 3,8 Pojemność całkowita l 18,5 18,7 19,0 Min. przepływ objętościowy przy różnicy 10 K l/h 540 * Maks. zewnętrzna strata ciśnienia przy min. przepływie objętościowym *2 mbar Maks. temperatura na zasilaniu C Przepływowy podgrzewacz wody grzewczej Moc cieplna kw 9,0 (1-stopniowy) Napięcie znamionowe 3/N/PE 400 V/50 Hz Bezpiecznik 1 B16 A-3 biegunowy Parametry elektryczne pompy ciepła Napięcie znamionowe sprężarki 3/PE 400 V/50 Hz Natężenie znamionowe sprężarki A 5,5 6,0 8,0 Prąd rozruchowy sprężarki A 25,0 14,0 *3 20,0 *3 Prąd rozruchowy sprężarki (przy zablokowanym wirniku) A 26,0 35,0 48,0 Zabezpieczenie sprężarki A 1 C 16A 1 Z 16A 1 Z 16A -3 biegunowy -3 biegunowy -3 biegunowy Moc znamionowa regulatora/układu elektronicznego 1/N/PE 230 V/50 Hz Bezpiecznik regulatora/układu elektronicznego (wewnętrzny) T 6,3 A/250 V Pobór mocy elektrycznej Pompa pierwotna dla stopnia 1/2/3 W 81/113/151 Pompa wtórna dla stopnia 1/2/3 W 62/92/132 Maks. pobór mocy regulatora W Moc znamionowa regulatora/układu elektronicznego W Stopień ochrony IP 20 IP 20 IP 20 Obieg chłodniczy Czynnik roboczy R410A R410A R410A Ilość czynnika (napełnienie) kg 1,8 1,8 2,05 Sprężarka Typ Scroll, hermetyczna Dop. ciśnienie robocze dla wysokiego ciśnienia w obiegu chłodniczym bar Dop. ciśnienie robocze dla niskiego ciśnienia w obiegu chłodniczym bar Wymiary Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Obciążenie całkowite kg Dop. ciśnienie robocze Obieg pierwotny (solanka) bar 3,0 3,0 3,0 Obieg wtórny (woda grzewcza) bar 3,0 3,0 3,0 Woda użytkowa bar 10,0 10,0 10,0 *1 600 l/h z podgrzewaczem przepływowym wody grzewczej *2 Bez wbudowanego licznika energii cieplnej *3 Z łagodnym rozrusznikiem pełnookresowym 8 VIESMANN VITOCAL

9 Vitocal 222-G (ciąg dalszy) Vitocal 222-G, urządzenia 400 V Typ BWT 106 BWT 108 BWT 110 Przyłącza Zasilanie i powrót obiegu pierwotnego (solanka) mm Cu 28 x 1 Zasilanie i powrót ogrzewania mm Cu 28 x 1 Zimna woda, ciepła woda R P ¾ Cyrkulacja wody użytkowej G 1 Pojemnościowy podgrzewacz wody Pojemność l Powierzchnia grzewcza wbudowanej wężownicy grzewczej m 2 2,2 2,2 2,2 Stała wydajność przy podgrzewie wody użytkowej z 10 do 60 C l/h (B2/W55 C, przy pomocy podgrzewacza przepływowego wody grzewczej) Współczynnik wydajności ciepłej wody użytkowej N L wg DIN ,0 1,1 1,3 Maks. ilość pobierana przy podanym współczynniku wydajności CWU N L i l/min 14,3 14,8 15,9 podgrzewie CWU z 10 do 45 C Dopuszczalna temperatura ciepłej wody użytkowej w pojemnościowym podgrzewaczu C wody Poziom mocy akustycznej (przy B0/W35 C) db (A) Wymiary A D / E F G C D E FG B A A Ciepła woda użytkowa B Cyrkulacja C Zimna woda użytkowa D Powrót obiegu pierwotnego (wyjście solanki pompy ciepła) E Zasilanie obiegu pierwotnego (wejście solanki pompy ciepła) F Zasilanie obiegu wtórnego (woda grzewcza) G Powrót obiegu wtórnego (woda grzewcza) VITOCAL VIESMANN 9

10 Vitocal 222-G (ciąg dalszy) Wskazówka Do przyłączenia przewodów hydraulicznych (D do G) przez inwestora stosować proste elementy przyłączeniowe (zakres dostawy). Wraz z zestawem przyłączeniowym obiegu pierwotnego/wtórnego należy stosować kolanka przyłączeniowe będące częścią wyposażenia dodatkowego VIESMANN VITOCAL

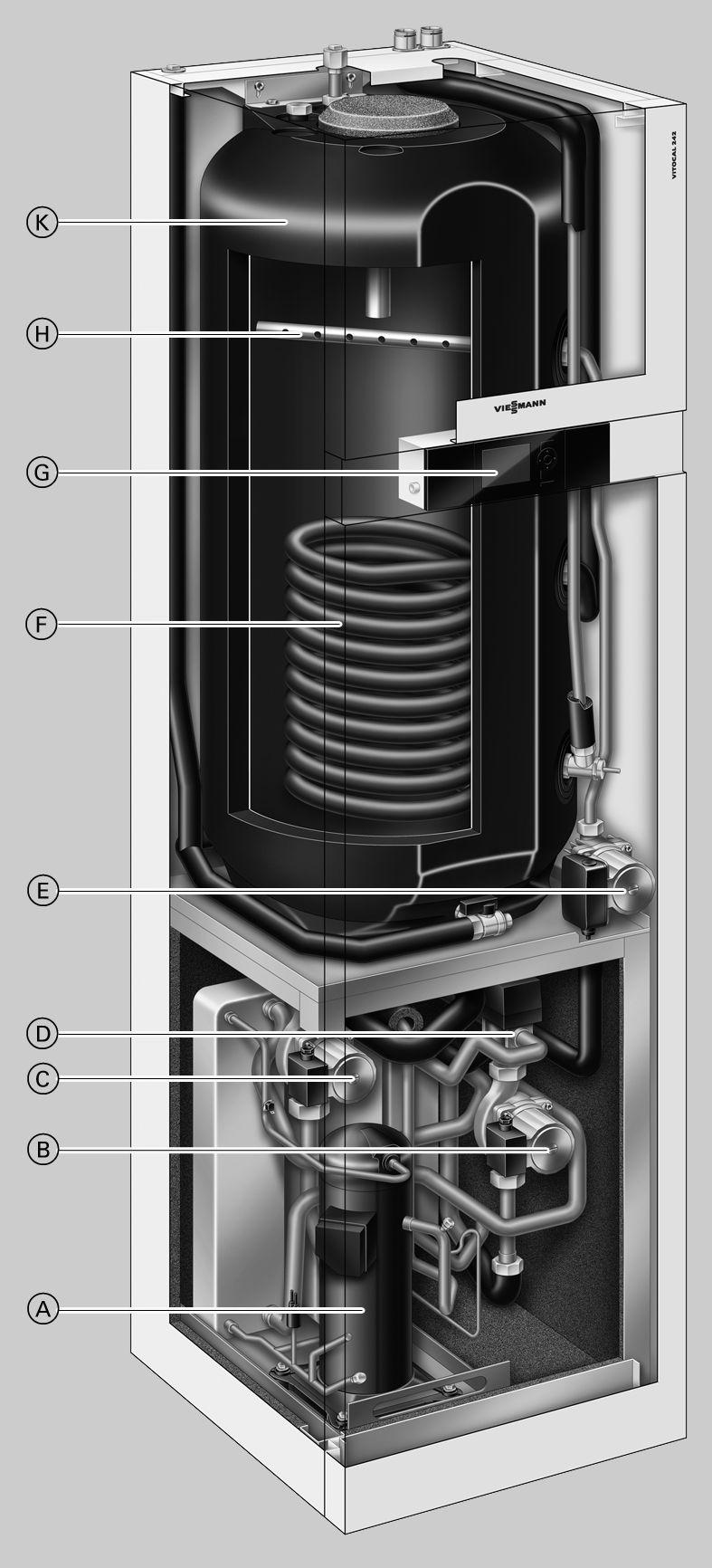

11 Vitocal 242-G 3.1 Opis wyrobu A Hermetyczna sprężarka Compliant Scroll B Pompa wtórna (woda grzewcza) C Pompa pierwotna (solanka) D 3-drogowy zawór przełączny ogrzewanie/podgrzew wody użytkowej E Pompa ładująca podgrzewacza ze sterowaniem MSI F Solarny wymiennik ciepła G Sterowany pogodowo, cyfrowy regulator pompy ciepła Vitotronic 200, typ WO1A H Lanca do ogrzewania podgrzewacza K Pojemnościowy podgrzewacz wody o pojemności 220 litrów 3 Wysoki stopień efektywności: wartość COP wg EN do 4,3 (solanka 0ºC/woda 35ºC) (COP = Coefficient of Performance). Maksymalna temperatura na zasilaniu: 60ºC. Duży komfort ciepłej wody użytkowej dzięki zintegrowanemu podgrzewaczowi wody użytkowej o pojemności 220 litrów. Wyjątkowo niski poziom hałasu dzięki zastosowaniu nowej koncepcji izolacji akustycznej przy poziomie hałasu wyn. 43 db(a) przy 0/35ºC. Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym. Możliwość montażu modułu obsługowego regulatora na cokole ściennym. Dostawa w wersji gotowej do podłączenia. Łatwiejszy montaż dzięki mniejszej wysokości montażowej i zastosowaniu rozkładanej obudowy. Łatwy montaż dzięki zastosowaniu różnych wariantów osprzętu przyłączeniowego. VITOCAL VIESMANN 11

12 Vitocal 242-G (ciąg dalszy) 3.2 Dane techniczne Dane techniczne 3 Vitocal 242-G, urządzenia 400 V Typ BWT 106 BWT 108 BWT 110 Dane dotyczące mocy ogrzewania przy różnicy 5 K (wg EN 14511, B0/W35 C) Znamionowa moc cieplna kw 5,9 7,8 10,0 Moc chłodnicza kw 4,6 6,0 7,8 Pobór mocy elektrycznej kw 1,40 1,84 2,32 Stopień efektywności (COP) 4,2 4,2 4,3 Dane dotyczące mocy ogrzewania przy różnicy 10 K (B0/W35 C) Znamionowa moc cieplna kw 6,2 8,0 10,4 Moc chłodnicza kw 4,9 6,4 8,3 Pobór mocy elektrycznej kw 1,36 1,77 2,23 Stopień efekt. (COP) ogrzewania 4,5 4,5 4,6 Obieg pierwotny (solanka) Pojemność l 2,8 3,1 3,4 Min. przepływ objętościowy przy różnicy 5 K l/h Maks. zewnętrzna strata ciśnienia przy min. przepływie objętościowym mbar Maks. temperatura na wejściu C Min. temperatura na wejściu C Obieg wtórny (woda grzewcza) Pojemność pompy ciepła l 3,3 3,5 3,8 Pojemność całkowita l 6,2 6,4 6,7 Min. przepływ objętościowy przy różnicy 10 K l/h 540 * Maks. zewnętrzna strata ciśnienia przy min. przepływie objętościowym *2 mbar Maks. temperatura na zasilaniu C Obieg solarny Pojemność l 7,2 7,2 7,2 Przepływowy podgrzewacz wody grzewczej Moc cieplna kw 9,0 (1-stopniowy) Napięcie znamionowe 3/N/PE 400 V/50 Hz Bezpiecznik 3 B16A-1 biegunowy Parametry elektryczne pompy ciepła Napięcie znamionowe sprężarki 3/PE 400 V/50 Hz Natężenie znamionowe sprężarki A 5,5 6,0 8,0 Prąd rozruchowy sprężarki A 25,0 14,0 *3 20,0 *3 Prąd rozruchowy sprężarki (przy zablokowanym wirniku) A 26,0 35,0 48,0 Zabezpieczenie sprężarki A 1 C 16A -3 biegunowy 1 Z 16-3 biegunowy 1 Z 16-3 biegunowy Moc znamionowa regulatora/układu elektronicznego 1/N/PE 230 V/50 Hz Bezpiecznik regulatora/układu elektronicznego (wewnętrzny) T 6,3 A/250 V Pobór mocy elektrycznej Pompa pierwotna dla stopnia 1/2/3 W 81/113/151 Pompa wtórna dla stopnia 1/2/3 W 62/92/132 Pompa ładująca podgrzewacza (MSI) W Maks. pobór mocy regulatora W Moc znamionowa regulatora/układu elektronicznego W Stopień ochrony IP 20 IP 20 IP 20 Obieg chłodniczy Czynnik roboczy R410A R410A R410A Ilość czynnika (napełnienie) kg 1,8 1,8 2,05 Sprężarka Typ Scroll, hermetyczna Dop. ciśnienie robocze dla wysokiego ciśnienia w obiegu chłodniczym bar Dop. ciśnienie robocze dla niskiego ciśnienia w obiegu chłodniczym bar Wymiary Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Obciążenie całkowite kg Dop. ciśnienie robocze Obieg pierwotny (solanka) bar 3,0 3,0 3,0 Obieg wtórny (woda grzewcza) bar 3,0 3,0 3,0 Woda użytkowa bar 10,0 10,0 10,0 Obieg solarny bar 6,0 6,0 6,0 *1 600 l/h z podgrzewaczem przepływowym wody grzewczej *2 Bez wbudowanego licznika energii cieplnej *3 Z łagodnym rozrusznikiem pełnookresowym 12 VIESMANN VITOCAL

13 Vitocal 242-G (ciąg dalszy) Vitocal 242-G, urządzenia 400 V Typ BWT 106 BWT 108 BWT 110 Przyłącza Zasilanie i powrót obiegu pierwotnego (solanka) mm Cu 28 x 1 Zasilanie i powrót ogrzewania mm Cu 28 x 1 Zimna woda, ciepła woda R P ¾ Cyrkulacja wody użytkowej G 1 Zasilanie wodą grzewczą i powrót wody grzewczej instalacji solarnej Tuleja rurowa Viessmann DN20 uniwersalnego systemu wtykowego Pojemnościowy podgrzewacz wody Pojemność l Stała wydajność przy podgrzewie wody użytkowej z 10 do 60 C l/h (B2/W55 C, przy pomocy podgrzewacza przepływowego wody grzewczej) Współczynnik wydajności ciepłej wody użytkowej N L wg DIN ,5 1,5 1,6 Maks. ilość pobierana przy podanym współczynniku wydajności CWU N L i l/min 16,8 16,8 17,3 podgrzewie CWU z 10 do 45 C Maks. powierzchnia kolektora ustawieniu w kierunku południowym: m 2 5 / 3 5 / 3 5 / 3 Kolektor płaski/kolektor rurowy Powierzchnia grzewcza wbudowanej solarnej wężownicy grzewczej m 2 1,0 1,0 1,0 Dopuszczalna temperatura ciepłej wody użytkowej w pojemnościowym podgrzewaczu C wody Poziom mocy akustycznej (przy B0/W35 C) db (A) VITOCAL VIESMANN 13

14 Vitocal 242-G (ciąg dalszy) Wymiary K H A D / E F G C D E FG B A H K A Ciepła woda użytkowa B Cyrkulacja C Zimna woda użytkowa D Powrót obiegu pierwotnego (wyjście solanki pompy ciepła) E Zasilanie obiegu pierwotnego (wejście solanki pompy ciepła) F Zasilanie obiegu wtórnego (woda grzewcza) G Powrót obiegu wtórnego (woda grzewcza) H Zasilanie obiegu solarnego K Powrót obiegu solarnego Wskazówka Do przyłączenia przewodów hydraulicznych (D do G) przez inwestora stosować proste elementy przyłączeniowe (zakres dostawy). Wraz z zestawem przyłączeniowym obiegu pierwotnego/wtórnego należy stosować kolanka przyłączeniowe będące częścią wyposażenia dodatkowego. 14 VIESMANN VITOCAL

15 Wykresy mocy Vitocal 222-G/242-G 4.1 Urządzenia 400 V Wskazówka Dane dotyczące COP w tabelach i na wykresach zostały ustalone w oparciu o normę DIN EN Typ BWT D E F D E F Moc w kw 5 C 4 B 3 2 A Temperatura wlotu solanki w C F E D Stopień efektywności ε (COP) Temperatura solanki na wejściu w C A Elektryczny pobór mocy B Moc chłodnicza C Moc grzewcza D T HV = 35 C E T HV = 45 C F T HV = 55 C T HV Temperatura na zasilaniu wodą grzewczą 4 Dane dotyczące mocy Punkt pracy W C B C Moc grzewcza kw 5,1 5,9 8,0 9,0 4,8 5,7 7,6 8,5 4,5 5,3 7,2 8,1 Moc chłodnicza kw 3,7 4,7 6,7 7,7 3,1 4,0 5,7 6,6 2,3 3,2 5,0 6,0 Pobór mocy elektrycznej kw 1,5 1,4 1,5 1,4 1,9 1,9 1,9 1,8 2,3 2,3 2,3 2,3 Stopień efektywności (COP) 3,4 4,2 5,5 6,5 2,5 3,1 4,1 4,8 1,9 2,3 3,1 3,5 VITOCAL VIESMANN 15

16 Wykresy mocy Vitocal 222-G/242-G (ciąg dalszy) Typ BWT D E F D Moc w kw 8 C 6 B 4 A Temperatura solanki na wejściu w C E F F E D Stopień efektywności ε (COP) Temperatura solanki na wejściu w C A Elektryczny pobór mocy B Moc chłodnicza C Moc grzewcza D T HV = 35 C E T HV = 45 C F T HV = 55 C T HV Temperatura na zasilaniu wodą grzewczą Dane dotyczące mocy Punkt pracy W C B C Moc grzewcza kw 6,5 7,7 10,2 11,4 6,2 7,4 9,7 10,9 6,0 7,0 9,2 10,2 Moc chłodnicza kw 4,8 6,0 8,5 9,8 4,1 5,2 7,4 8,5 3,3 4,3 6,5 7,6 Pobór mocy elektrycznej kw 1,9 1,84 1,8 1,8 2,4 2,3 2,3 2,2 2,9 2,9 2,8 2,8 Stopień efektywności (COP) 3,4 4,2 5,6 6,5 2,6 3,2 4,2 5,0 2,1 2,4 3,2 3,6 16 VIESMANN VITOCAL

17 Wykresy mocy Vitocal 222-G/242-G (ciąg dalszy) Typ BWT Moc w kw Temperatura solanki na wejściu w C Stopień efektywności ε (COP) Temperatura solanki na wejściu w C A Elektryczny pobór mocy B Moc chłodnicza C Moc grzewcza D T HV = 35 C E T HV = 45 C F T HV = 55 C T HV Temperatura na zasilaniu wodą grzewczą 4 Dane dotyczące mocy Punkt pracy W C B C Moc grzewcza kw 8,5 10,0 13,2 14,7 8,0 9,5 12,5 13,9 8,0 9,1 11,9 13,2 Moc chłodnicza kw 6,2 7,8 11,0 12,6 5,4 6,8 9,5 10,9 4,6 5,7 8,6 10,0 Pobór mocy elektrycznej kw 2,4 2,32 2,4 2,2 3,0 2,9 2,9 2,8 3,6 3,6 3,6 3,5 Stopień efektywności (COP) 3,5 4,3 5,6 6,5 2,7 3,2 4,3 5,0 2,2 2,5 3,3 3,8 VITOCAL VIESMANN 17

18 Charakterystyki pompy Vitocal 222-G/242-G 5.1 Dyspozycyjne wysokości tłoczenia Typ BWT 106 Obieg pierwotny Pompa VI RS 25/8-3 Obieg wtórny Pompa VI RS 15/7-3 Dyspozycyjna wysokość tłoczenia Przepływ objętościowy [m³/h] Dyspozycyjna wysokość tłoczenia w m Przepływ objętościowy [m³/h] Typ BWT 108 Obieg pierwotny Pompa VI RS 25/8-3 Obieg wtórny Pompa VI RS 15/7-3 5 Dyspozycyjna wysokość tłoczenia Przepływ objętościowy [m³/h] Dyspozycyjna wysokość tłoczenia Przepływ objętościowy [m³/h] Typ BWT 110 Obieg pierwotny Pompa VI RS 25/8-3 Obieg wtórny Pompa VI RS 15/7-3 Dyspozycyjna wysokość tłoczenia Przepływ objętościowy [m³/h] Dyspozycyjna wysokość tłoczenia Przepływ objętościowy [m³/h] 18 VIESMANN VITOCAL

19 Vitocal 333-G/333-G NC 6.1 Opis wyrobu A Hermetyczna sprężarka Compliant Scroll B Pompa wtórna (woda grzewcza) Pompa prądu stałego o wysokiej wydajności zgodnie z normą Label A C Pompa pierwotna (solanka) Pompa prądu stałego o wysokiej wydajności zgodnie z normą Label A D 3-drogowy zawór przełączny ogrzewanie/podgrzew wody użytkowej E Wymiennik ciepła do ogrzewania podgrzewacza F Sterowany pogodowo, cyfrowy regulator pompy ciepła Vitotronic 200, typ WO1A G Pojemnościowy podgrzewacz wody o pojemności 170 litrów 6 Wysoki stopień efektywności: wartość COP wg EN wynosząca 4,7 (solanka 0 ºC/woda 35 ºC) (COP = Coefficient of Performance). Maksymalna temperatura na zasilaniu: 60ºC. Duży komfort ciepłej wody użytkowej dzięki zintegrowanemu podgrzewaczowi wody użytkowej o pojemności 170 litrów. Wyjątkowo niski poziom hałasu dzięki zastosowaniu nowej koncepcji izolacji akustycznej przy poziomie hałasu wyn. 38 db(a) przy 0/35ºC. Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym. Możliwość montażu modułu obsługowego regulatora na cokole ściennym. Dostawa w wersji gotowej do podłączenia. Łatwiejszy montaż dzięki mniejszej wysokości montażowej i zastosowaniu rozkładanej obudowy. Komfortowa, zwarta konstrukcja dzięki wbudowanej funkcji chłodzenia ( natural cooling ) w przypadku Vitocal 333-G NC. Wysoka wydajność i niskie koszty eksploatacji. VITOCAL VIESMANN 19

20 6 Vitocal 333-G/333-G NC (ciąg dalszy) 6.2 Dane techniczne Dane techniczne Vitocal 333-G, urządzenia 400 V Typ BWT 106 BWT 108 BWT 110 Dane dotyczące mocy ogrzewania przy różnicy 5 K (wg EN 14511, B0/W35 C) Znamionowa moc cieplna kw 5,9 7,8 10,3 Moc chłodnicza kw 4,7 6,3 8,3 Pobór mocy elektrycznej kw 1,25 1,66 2,19 Stopień efektywności (COP) 4,7 4,7 4,7 Dane dotyczące mocy ogrzewania przy różnicy 10 K (B0/W35 C) Znamionowa moc cieplna kw 6,2 8,1 10,5 Moc chłodnicza kw 5,0 6,7 8,5 Pobór mocy elektrycznej kw 1,27 1,53 2,12 Stopień efekt. (COP) ogrzewania 4,9 5,3 4,9 Obieg pierwotny (solanka) Pojemność l 3,3 3,9 4,6 Min. przepływ objętościowy przy różnicy 5 K l/h Maks. zewnętrzna strata ciśnienia przy min. przepływie objętościowym mbar Maks. temperatura na wejściu C Min. temperatura na wejściu C Obieg wtórny (woda grzewcza) Pojemność pompy ciepła l 3,5 3,8 4,2 Pojemność całkowita l 18,7 19,0 19,4 Min. przepływ objętościowy przy różnicy 10 K l/h 540 * Maks. zewnętrzna strata ciśnienia przy min. przepływie objętościowym mbar Maks. temperatura na zasilaniu C Przepływowy podgrzewacz wody grzewczej Moc cieplna kw 9,0 (3-stopniowy: 3/6/9) Napięcie znamionowe 3/N/PE 400 V/50 Hz Bezpiecznik 3 B16A-1 biegunowy Parametry elektryczne pompy ciepła Napięcie znamionowe sprężarki 3/PE 400 V/50 Hz Natężenie znamionowe sprężarki A 5,5 6,0 8,0 Prąd rozruchowy sprężarki A 25,0 14,0 *3 20,0 *3 Prąd rozruchowy sprężarki (przy zablokowanym wirniku) A 26,0 35,0 48,0 Zabezpieczenie sprężarki A 1 C 16A -3 biegunowy 1 Z 16A -3 biegunowy 1 Z 16A -3 biegunowy Moc znamionowa regulatora/układu elektronicznego 1/N/PE 230 V/50 Hz Bezpiecznik regulatora/układu elektronicznego (wewnętrzny) T 6,3 A/250 V Pobór mocy elektrycznej Pompa pierwotna (o wysokiej wydajności) W Pompa wtórna (o wysokiej wydajności) W 3-70 Maks. pobór mocy regulatora W Moc znamionowa regulatora/układu elektronicznego W Stopień ochrony IP 20 IP 20 IP 20 Obieg chłodniczy Czynnik roboczy R410A R410A R410A Ilość czynnika (napełnienie) kg 2,1 2,35 2,7 Sprężarka Typ Scroll, hermetyczna Dop. ciśnienie robocze dla wysokiego ciśnienia w obiegu chłodniczym bar Dop. ciśnienie robocze dla niskiego ciśnienia w obiegu chłodniczym bar Wymiary Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Obciążenie całkowite kg Dop. ciśnienie robocze Obieg pierwotny (solanka) bar 3,0 3,0 3,0 Obieg wtórny (woda grzewcza) bar 3,0 3,0 3,0 Woda użytkowa bar 10,0 10,0 10,0 Przyłącza Zasilanie i powrót obiegu pierwotnego (solanka) mm Cu 28 x 1 Zasilanie i powrót ogrzewania mm Cu 28 x 1 Zimna woda, ciepła woda R P ¾ Cyrkulacja wody użytkowej G 1 *1 600 l/h z podgrzewaczem przepływowym wody grzewczej *3 Z łagodnym rozrusznikiem pełnookresowym 20 VIESMANN VITOCAL

21 Vitocal 333-G/333-G NC (ciąg dalszy) Vitocal 333-G, urządzenia 400 V Typ BWT 106 BWT 108 BWT 110 Pojemnościowy podgrzewacz wody Pojemność l Powierzchnia grzewcza wbudowanej wężownicy grzewczej m 2 2,2 2,2 2,2 Stała wydajność przy podgrzewie wody użytkowej z 10 do 60 C l/h (B2/W55 C, przy pomocy podgrzewacza przepływowego wody grzewczej) Współczynnik wydajności ciepłej wody użytkowej N L wg DIN ,0 1,1 1,3 Maks. ilość pobierana przy podanym współczynniku wydajności CWU N L i l/min 14,3 14,8 15,9 podgrzewie CWU z 10 do 45 C Dopuszczalna temperatura ciepłej wody użytkowej w pojemnościowym podgrzewaczu C wody Poziom mocy akustycznej (przy B0/W35 C) db (A) Vitocal 333-G NC, urządzenia 400 V Typ BWT 106 BWT 108 BWT 110 Dane dotyczące mocy ogrzewania przy różnicy 5 K (wg EN 14511, B0/W35 C) Znamionowa moc cieplna kw 5,9 7,8 10,3 Moc chłodnicza kw 4,7 6,3 8,3 Pobór mocy elektrycznej kw 1,25 1,66 2,19 Stopień efektywności (COP) 4,7 4,7 4,7 Dane dotyczące mocy ogrzewania przy różnicy 10 K (B0/W35 C) Znamionowa moc cieplna kw 6,2 8,1 10,5 Moc chłodnicza kw 5,0 6,7 8,5 Pobór mocy elektrycznej kw 1,27 1,53 2,12 Stopień efekt. (COP) ogrzewania 4,9 5,3 4,9 Obieg pierwotny (solanka) Pojemność l 4,7 5,2 5,9 Min. przepływ objętościowy przy różnicy 5 K l/h Maks. zewnętrzna strata ciśnienia przy min. przepływie objętościowym mbar Maks. temperatura na wejściu C Min. temperatura na wejściu C Obieg wtórny (woda grzewcza) Pojemność pompy ciepła l 3,2 3,5 3,9 Pojemność całkowita l 19,6 19,9 20,2 Min. przepływ objętościowy przy różnicy 10 K l/h 540 * Maks. zewnętrzna strata ciśnienia przy min. przepływie objętościowym mbar Maks. temperatura na zasilaniu C Przepływowy podgrzewacz wody grzewczej Moc cieplna kw 9,0 (3-stopniowy: 3/6/9) Napięcie znamionowe 3/N/PE 400 V/50 Hz Bezpiecznik 3 B16A-1 biegunowy Parametry elektryczne pompy ciepła Napięcie znamionowe sprężarki 3/PE 400 V/50 Hz Natężenie znamionowe sprężarki A 5,5 6,0 8,0 Prąd rozruchowy sprężarki A 25,0 14,0 *3 20,0 *3 Prąd rozruchowy sprężarki (przy zablokowanym wirniku) A 26,0 35,0 48,0 Zabezpieczenie sprężarki A 1 C 16A -3 biegunowy 1 Z 16A -3 biegunowy 1 Z 16A -3 biegunowy Moc znamionowa regulatora/układu elektronicznego 1/N/PE 230 V/50 Hz Bezpiecznik regulatora/układu elektronicznego (wewnętrzny) T 6,3 A/250 V Pobór mocy elektrycznej Pompa pierwotna (o wysokiej wydajności) W Pompa wtórna (o wysokiej wydajności) W 3-70 Maks. pobór mocy regulatora W Moc znamionowa regulatora/układu elektronicznego W Stopień ochrony IP 20 IP 20 IP 20 Obieg chłodniczy Czynnik roboczy R410A R410A R410A Ilość czynnika (napełnienie) kg 2,1 2,35 2,7 Sprężarka Typ Scroll, hermetyczna Dop. ciśnienie robocze dla wysokiego ciśnienia w obiegu chłodniczym bar Dop. ciśnienie robocze dla niskiego ciśnienia w obiegu chłodniczym bar Wymiary Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Obciążenie całkowite kg *1 600 l/h z podgrzewaczem przepływowym wody grzewczej *3 Z łagodnym rozrusznikiem pełnookresowym 6 VITOCAL VIESMANN 21

22 Vitocal 333-G/333-G NC (ciąg dalszy) Vitocal 333-G NC, urządzenia 400 V Typ BWT 106 BWT 108 BWT 110 Dop. ciśnienie robocze Obieg pierwotny (solanka) bar 3,0 3,0 3,0 Obieg wtórny (woda grzewcza) bar 3,0 3,0 3,0 Woda użytkowa bar 10,0 10,0 10,0 Przyłącza Zasilanie i powrót obiegu pierwotnego (solanka) mm Cu 28 x 1 Zasilanie i powrót ogrzewania mm Cu 28 x 1 Zimna woda, ciepła woda R P ¾ Cyrkulacja wody użytkowej G 1 Pojemnościowy podgrzewacz wody Pojemność l Powierzchnia grzewcza wbudowanej wężownicy grzewczej m 2 2,2 2,2 2,2 Stała wydajność przy podgrzewie wody użytkowej z 10 do 60 C l/h (B2/W55 C, przy pomocy podgrzewacza przepływowego wody grzewczej) Współczynnik wydajności ciepłej wody użytkowej N L wg DIN ,0 1,1 1,3 Maks. ilość pobierana przy podanym współczynniku wydajności CWU N L i l/min 14,3 14,8 15,9 podgrzewie CWU z 10 do 45 C Dopuszczalna temperatura ciepłej wody użytkowej w pojemnościowym podgrzewaczu C wody Poziom mocy akustycznej (przy B0/W35 C) db (A) VIESMANN VITOCAL

23 Vitocal 333-G/333-G NC (ciąg dalszy) Wymiary A D / E F G C D E FG B A A Ciepła woda użytkowa B Cyrkulacja C Zimna woda użytkowa D Powrót obiegu pierwotnego (wyjście solanki pompy ciepła) E Zasilanie obiegu pierwotnego (wejście solanki pompy ciepła) F Zasilanie obiegu wtórnego (woda grzewcza) G Powrót obiegu wtórnego (woda grzewcza) 6 Wskazówka Do przyłączenia przewodów hydraulicznych (D do G) przez inwestora stosować proste elementy przyłączeniowe (zakres dostawy). Wraz z zestawem przyłączeniowym obiegu pierwotnego/wtórnego należy stosować kolanka przyłączeniowe będące częścią wyposażenia dodatkowego. VITOCAL VIESMANN 23

24 Vitocal 343-G 7.1 Opis wyrobu A Hermetyczna sprężarka Compliant Scroll B Pompa wtórna (woda grzewcza) Pompa prądu stałego o wysokiej wydajności zgodnie z normą Label A C Pompa pierwotna (solanka) Pompa prądu stałego o wysokiej wydajności zgodnie z normą Label A D 3-drogowy zawór przełączny ogrzewanie/podgrzew wody użytkowej E Pompa ładująca podgrzewacza ze sterowaniem MSI F Solarny wymiennik ciepła G Sterowany pogodowo, cyfrowy regulator pompy ciepła Vitotronic 200, typ WO1A H Lanca do ogrzewania podgrzewacza K Pojemnościowy podgrzewacz wody o pojemności 220 litrów 7 Wysoki stopień efektywności: wartość COP wg EN wynosząca 4,7 (solanka 0 ºC/woda 35 ºC) (COP = Coefficient of Performance). Maksymalna temperatura na zasilaniu: 60ºC. Duży komfort ciepłej wody użytkowej dzięki zintegrowanemu podgrzewaczowi wody użytkowej o pojemności 220 litrów. Wyjątkowo niski poziom hałasu dzięki zastosowaniu nowej koncepcji izolacji akustycznej przy poziomie hałasu wyn. 38 db(a) przy 0/35ºC. Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym. Możliwość montażu modułu obsługowego regulatora na cokole ściennym. Dostawa w wersji gotowej do podłączenia. Łatwiejszy montaż dzięki mniejszej wysokości montażowej i zastosowaniu rozkładanej obudowy. Wysoka wydajność i niskie koszty eksploatacji. 24 VIESMANN VITOCAL

25 Vitocal 343-G (ciąg dalszy) 7.2 Dane techniczne Dane techniczne Vitocal 343-G, urządzenia 400 V Typ BWT 106 BWT 108 BWT 110 Dane dotyczące mocy ogrzewania przy różnicy 5 K (wg EN 14511, B0/W35 C) Znamionowa moc cieplna kw 5,9 7,9 10,3 Moc chłodnicza kw 4,7 6,3 8,3 Pobór mocy elektrycznej kw 1,25 1,66 2,19 Stopień efektywności (COP) 4,7 4,7 4,7 Dane dotyczące mocy ogrzewania przy różnicy 10 K (B0/W35 C) Znamionowa moc cieplna kw 6,2 8,1 10,5 Moc chłodnicza kw 5,0 6,7 8,5 Pobór mocy elektrycznej kw 1,27 1,53 2,12 Stopień efekt. (COP) ogrzewania 4,9 5,3 4,9 Obieg pierwotny (solanka) Pojemność l 3,3 3,9 4,6 Min. przepływ objętościowy przy różnicy 5 K l/h Maks. zewnętrzna strata ciśnienia przy min. przepływie objętościowym mbar Maks. temperatura na wejściu C Min. temperatura na wejściu C Obieg wtórny (woda grzewcza) Pojemność pompy ciepła l 3,5 3,8 4,2 Pojemność całkowita l 6,4 6,7 7,1 Min. przepływ objętościowy przy różnicy 10 K l/h 540 * Maks. zewnętrzna strata ciśnienia przy min. przepływie objętościowym mbar Maks. temperatura na zasilaniu C Obieg solarny Treść l 7,2 7,2 7,2 Przepływowy podgrzewacz wody grzewczej Moc cieplna kw 9,0 (3-stopniowy: 3/6/9) Napięcie znamionowe 3/N/PE 400 V/50 Hz Bezpiecznik 3 B16A-1 biegunowy Parametry elektryczne pompy ciepła Napięcie znamionowe sprężarki 3/PE 400 V/50 Hz Natężenie znamionowe sprężarki A 5,5 6,0 8,0 Prąd rozruchowy sprężarki A 25,0 14,0 *3 20,0 *3 Prąd rozruchowy sprężarki (przy zablokowanym wirniku) A 26,0 35,0 48,0 Zabezpieczenie sprężarki A 1 C 16A 1 Z 16A 1 Z 16A -3 biegunowy -3 biegunowy -3 biegunowy Moc znamionowa regulatora/układu elektronicznego 1/N/PE 230 V/50 Hz Bezpiecznik regulatora/układu elektronicznego (wewnętrzny) T 6,3 A/250 V Pobór mocy elektrycznej Pompa pierwotna (o wysokiej wydajności) W Pompa wtórna (o wysokiej wydajności) W 3-70 Pompa ładująca podgrzewacza (MSI) W Maks. pobór mocy regulatora W Moc znamionowa regulatora/układu elektronicznego W Stopień ochrony IP 20 IP 20 IP 20 Obieg chłodniczy Czynnik roboczy R410A R410A R410A Ilość czynnika (napełnienie) kg 2,1 2,35 2,7 Sprężarka Typ Scroll, hermetyczna Dop. ciśnienie robocze dla wysokiego ciśnienia w obiegu chłodniczym bar Dop. ciśnienie robocze dla niskiego ciśnienia w obiegu chłodniczym bar Wymiary Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Obciążenie całkowite kg Dop. ciśnienie robocze Obieg pierwotny (solanka) bar 3,0 3,0 3,0 Obieg wtórny (woda grzewcza) bar 3,0 3,0 3,0 Woda użytkowa bar 10,0 10,0 10,0 Obieg solarny bar 6,0 6,0 6,0 *1 600 l/h z podgrzewaczem przepływowym wody grzewczej *3 Z łagodnym rozrusznikiem pełnookresowym 7 VITOCAL VIESMANN 25

26 Vitocal 343-G (ciąg dalszy) Vitocal 343-G, urządzenia 400 V Typ BWT 106 BWT 108 BWT 110 Przyłącza Zasilanie i powrót obiegu pierwotnego (solanka) mm Cu 28 x 1 Zasilanie i powrót ogrzewania mm Cu 28 x 1 Zimna woda, ciepła woda R P ¾ Cyrkulacja wody użytkowej G 1 Zasilanie wodą grzewczą i powrót wody grzewczej instalacji solarnej Tuleja rurowa Viessmann DN20 uniwersalnego systemu wtykowego Pojemnościowy podgrzewacz wody Pojemność l Stała wydajność przy podgrzewie wody użytkowej z 10 do 60 C l/h (B2/W55 C, przy pomocy podgrzewacza przepływowego wody grzewczej) Współczynnik wydajności ciepłej wody użytkowej N L wg DIN ,5 1,5 1,6 Maks. ilość pobierana przy podanym współczynniku wydajności CWU N L i l/min 16,8 16,8 17,3 podgrzewie CWU z 10 do 45 C Maks. powierzchnia kolektora ustawieniu w kierunku południowym: m 2 5 / 3 5 / 3 5 / 3 Kolektor płaski/kolektor rurowy Powierzchnia grzewcza wbudowanej solarnej wężownicy grzewczej m 2 1,0 1,0 1,0 Dopuszczalna temperatura ciepłej wody użytkowej w pojemnościowym podgrzewaczu C wody Poziom mocy akustycznej (przy B0/W35 C) db (A) VIESMANN VITOCAL

27 Vitocal 343-G (ciąg dalszy) Wymiary K H A D / E F G C D E FG B A H K A Ciepła woda użytkowa B Cyrkulacja C Zimna woda użytkowa D Powrót obiegu pierwotnego (wyjście solanki pompy ciepła) E Zasilanie obiegu pierwotnego (wejście solanki pompy ciepła) F Zasilanie obiegu wtórnego (woda grzewcza) G Powrót obiegu wtórnego (woda grzewcza) H Zasilanie obiegu solarnego K Powrót obiegu solarnego 7 Wskazówka Do przyłączenia przewodów hydraulicznych (D do G) przez inwestora stosować proste elementy przyłączeniowe (zakres dostawy). Wraz z zestawem przyłączeniowym obiegu pierwotnego/wtórnego należy stosować kolanka przyłączeniowe będące częścią wyposażenia dodatkowego. VITOCAL VIESMANN 27

28 Wykresy mocy Vitocal 333-G/343-G 8.1 Urządzenia 400 V 8 Wskazówka Dane dotyczące COP w tabelach i na wykresach zostały ustalone w oparciu o normę DIN EN Typ BWT Stopień efektywności ε (COP) Temperatura solanki na wejściu w C Moc w kw Temperatura solanki na wejściu w C A Elektryczny pobór mocy B Moc chłodnicza C Moc grzewcza D T HV = 35 C E T HV = 45 C F T HV = 55 C T HV Temperatura na zasilaniu wodą grzewczą Dane dotyczące mocy Punkt pracy W C B C Moc grzewcza kw 4,9 5,9 8,0 8,9 4,6 5,6 7,5 8,4 4,5 5,2 7,0 7,9 Moc chłodnicza kw 3,7 4,7 6,8 7,8 3,2 4,1 5,9 6,7 2,6 3,3 5,2 6,1 Pobór mocy elektrycznej kw 1,3 1,25 1,3 1,2 1,6 1,6 1,6 1,5 2,1 2,0 1,9 1,9 Stopień efektywności (COP) 3,7 4,7 6,3 7,2 2,8 3,4 4,8 5,5 2,2 2,6 3,6 4,2 28 VIESMANN VITOCAL

29 Wykresy mocy Vitocal 333-G/343-G (ciąg dalszy) Typ BWT Moc w kw Temperatura solanki na wejściu w C Stopień efektywności ε (COP) Temperatura solanki na wejściu w C A Elektryczny pobór mocy B Moc chłodnicza C Moc grzewcza D T HV = 35 C E T HV = 45 C F T HV = 55 C T HV Temperatura na zasilaniu wodą grzewczą Dane dotyczące mocy Punkt pracy W C B C Moc grzewcza kw 6,6 7,8 10,6 11,7 6,4 7,6 10,2 11,2 6,3 7,2 9,4 10,5 Moc chłodnicza kw 5,0 6,3 9,1 10,2 4,4 5,5 7,9 8,9 3,6 4,6 6,9 8,0 Pobór mocy elektrycznej kw 1,75 1,66 1,7 1,7 2,2 2,2 2,2 2,1 2,9 2,8 2,7 2,7 Stopień efektywności (COP) 3,8 4,7 6,2 7,1 2,8 3,4 4,7 5,3 2,2 2,5 3,4 3,9 VITOCAL VIESMANN 29

30 Wykresy mocy Vitocal 333-G/343-G (ciąg dalszy) Typ BWT Moc w kw Temperatura solanki na wejściu w C Stopień efektywności ε (COP) Temperatura solanki na wejściu w C A Elektryczny pobór mocy B Moc chłodnicza C Moc grzewcza D T HV = 35 C E T HV = 45 C F T HV = 55 C T HV Temperatura na zasilaniu wodą grzewczą Dane dotyczące mocy Punkt pracy W C B C Moc grzewcza kw 8,8 10,3 13,5 14,9 8,4 9,9 12,9 14,3 8,3 9,5 12,0 13,3 Moc chłodnicza kw 6,7 8,3 11,4 12,9 5,9 7,3 10,1 11,4 5,0 6,2 8,9 10,2 Pobór mocy elektrycznej kw 2,2 2,19 2,2 2,1 2,8 2,8 2,8 2,7 3,6 3,5 3,4 3,3 Stopień efektywności (COP) 3,9 4,7 6,1 7,1 3,0 3,6 4,6 5,4 2,3 2,7 3,6 4,0 30 VIESMANN VITOCAL

31 Charakterystyki pompy Vitocal 333-G/343-G 9.1 Dyspozycyjne wysokości tłoczenia Typ BWT 106 Obieg pierwotny Pompa VI Para 25/1-7 Obieg wtórny Pompa VI Tec 15/7-3 Dyspozycyjna wysokość tłoczenia Przepływ objętościowy [m³/h] Dyspozycyjna wysokość tłoczenia Przepływ objętościowy [m³/h] 9 Typ BWT 108 Obieg pierwotny Pompa VI Para 25/1-7 Obieg wtórny Pompa VI Tec 15/7-3 Dyspozycyjna wysokość tłoczenia Przepływ objętościowy [m³/h] Dyspozycyjna wysokość tłoczenia Przepływ objętościowy [m³/h] Typ BWT 110 Obieg pierwotny Pompa VI Para 25/1-7 Obieg wtórny Pompa VI Tec 15/7-3 Dyspozycyjna wysokość tłoczenia Przepływ objętościowy [m³/h] Dyspozycyjna wysokość tłoczenia Przepływ objętościowy [m³/h] VITOCAL VIESMANN 31

32 Wyposażenie dodatkowe instalacji 10.1 Obieg pierwotny (solanka) Pakiet wyposażenia dodatkowego obiegu solanki Nr katalog. Z Pakiet wyposażenia dodatkowego obiegu solanki paroszczelnie izolowany termicznie, do pomp ciepła. Elementy składowe: Naczynie powietrzne Zawór bezpieczeństwa (3 bar) Manometr Zawory do napełniania i spustowe (2 szt.) Odcięcia Uchwyt ścienny Szczelna dyfuzyjnie izolacja cieplna naczynia wzbiorczego E 360 D F G 1¼ G 1¼ H C 360 G B B G 1¼ A K M L C A Zasilanie obiegu pierwotnego (wlot solanki pompy ciepła) B Zawór kulowy C Zawór do napełniania i spustowy D Przyłącze ogranicznika ciśnienia (ogranicznik ciśnienia: nr katalog.: , nie nadaje się do czynnika grzewczego na bazie węglanu potasu) E Naczynie powietrzne F Zasilanie obiegu pierwotnego (wlot solanki pakietu wyposażenia dodatkowego) G Manometr H Zawór bezpieczeństwa (3 bar) K Powrót obiegu pierwotnego (wylot solanki pakietu wyposażenia dodatkowego) L Przyłącze naczynia wzbiorczego M Powrót obiegu pierwotnego (wylot solanki pompy ciepła) Wskazówki instalacyjne i montażowe Aby zapewnić prawidłowe działanie naczynia powietrznego, pakiet wyposażenia dodatkowego obiegu solanki należy zamontować poziomo. Rozdzielacz solanki do kolektorów gruntowych (znamionowa moc cieplna urządzenia Vitocal: maks. 37,1 kw) nr katalog Rozdzielacz solanki z mosiądzu, zamontowany wstępnie na dwóch wspornikach dźwiękochłonnych. Możliwość montażu na ścianie, w studzience piwnicznej lub zbiorczej. Elementy składowe: 2 rury zbiorcze na zasilaniu i powrocie Przyłącza zasilania i powrotu dla 10 obiegów solanki, zawory kulowe i pierścieniowe złączki zaciskowe (PE 20 2,0) 2 odpowietrzniki automatyczne po 1 zaworze do napełniania i spustowym na każdą rurę zbiorczą Do jednego układu zasilania i powrotu można podłączyć maks. 4 rozdzielacze solanki. 32 VIESMANN VITOCAL

33 Wyposażenie dodatkowe instalacji (ciąg dalszy) ¼" 55 1¼" A Rura zbiorcza G1¼ (zasilanie) B Rura zbiorcza G1¼ (powrót) C Pierścieniowa złączka zaciskowa do rur z PE 20 2,0 mm Warianty podłączeń D Zawór kulowy do napełniania i opróżniania E Zawory kulowe do odcinania poszczególnych obiegów F Wspornik dźwiękochłonny 10 VL RL RL Powrót solanki VL Zasilanie solanki A Zasilanie solanki B Powrót solanki Rozdzielacz solanki do sond gruntowych/kolektorów gruntowych Pierścieniowe złączki zaciskowe Liczba obiegów solanki Nr katalog. PE 25 x 2, PE 32 x 2, Rozdzielacz solanki do sond gruntowych/kolektorów gruntowych Rozdzielacz solanki, niklowany. Możliwość montażu na ścianie, w studzience piwnicznej lub zbiorczej. Elementy składowe: Oddzielna rura zbiorcza na zasilaniu i powrocie Przyłącza zasilania i powrotu dla 2, 3 lub 4 obiegów solanki, zawory kulowe i pierścieniowe złączki zaciskowe (PE 25 2,3 lub PE 32 2,9) Akcesoria montażowe 2 zawory do napełniania i spustowe Do jednego układu zasilania i powrotu można podłączyć maks. 4 rozdzielacze solanki. Rozdzielacze solanki do 2, 3 i 4 obiegów solanki można łączyć ze sobą w dowolny sposób. VITOCAL VIESMANN 33

34 Wyposażenie dodatkowe instalacji (ciąg dalszy) A C B E 80 F D Rozdzielacz solanki do 2 obiegów solanki Rozdzielacz solanki do 4 obiegów solanki A 255 B C A Nakrętka kołpakowa G 2 do podłączania zaworu kulowego, pierścieniowej złączki zaciskowej lub kolejnego modułu B Zawór kulowy do napełniania i opróżniania C Rura zbiorcza G1½ D Pierścieniowa złączka zaciskowa dla PE 32 2,9 mm lub PE 25 2,3 mm E Zaślepka 2" z korkiem G½ F Zawory kulowe do odcinania poszczególnych obiegów E 130 F 80 D Rozdzielacz solanki do 3 obiegów solanki Warianty podłączeń VL VL RL Przykład - 4 obiegów solanki RL 5 RL Powrót solanki VL Zasilanie solanki Przykład - 8 obiegów solanki RL Powrót solanki VL Zasilanie solanki Czynnik grzewczy Tyfocor 30 l w zbiorniku jednorazowego użytku Nr katalog l w zbiorniku jednorazowego użytku Nr katalog Jasnozielona mieszanka gotowa do użytku, przeznaczona do obiegu pierwotnego, do 15 C, na bazie glikolu etylenowego z inhibitorami do zabezpieczenia antykorozyjnego. 34 VIESMANN VITOCAL

35 Wyposażenie dodatkowe instalacji (ciąg dalszy) Ogranicznik ciśnienia obiegu solanki nr katalog Wskazówka Brak możliwości zastosowania w połączeniu z czynnikiem grzewczym na bazie węglanu potasu. Stacja napełniania Nr katalog Do napełniania obiegu pierwotnego. Elementy składowe: Samozasysająca pompa wirowa krążeniowa (30 l/min) Filtr zanieczyszczeń po stronie zasysania Przewód elastyczny po stronie zasysania (0,5 m) Elastyczny przewód przyłączeniowy (2 szt., 2,5 m każdy) Skrzynia transportowa (stosowana także jako zbiornik do płukania) 10.2 Zestaw przyłączy hydraulicznych (wyposażenie dodatkowe) Zestaw przyłączeniowy obiegu pierwotnego/wtórnego 10 Vitocal 222-G/333-G Vitocal 242-G/343-G nr katalog nr katalog W skład wchodzą: Prefabrykowane przewody do przyłączania króćców zasilających i króćców wody powrotnej obiegu pierwotnego (solanka) Prefabrykowane przewody do przyłączania króćców zasilających i króćców wody powrotnej obiegu wtórnego (woda grzewcza) 4 zaizolowane termicznie rury elastyczne DN 25, z możliwością skracania Blachy mocujące Zestaw przyłączeniowy zasilania/powrotu obiegu grzewczego nr katalog Tylko w połączeniu z zestawem przyłączeniowym obiegu pierwotnego/wtórnego, nr katalog lub VITOCAL VIESMANN 35

36 Wyposażenie dodatkowe instalacji (ciąg dalszy) W skład wchodzą: 2 zawory odcinające z odpowietrznikiem ręcznym Trójnik do przyłączenia naczynia wzbiorczego po stronie wody grzewczej Trójnik do przyłączenia urządzenia zabezpieczającego (zakres dostawy) 10 Zestaw przyłączeniowy do montażu wstępnego Nr katalog. Z W skład wchodzą: A Przyłącze wody zimnej z armaturą zabezpieczającą wg normy DIN 1988 wraz z trójnikiem do przyłączenia naczynia wzbiorczego po stronie wody użytkowej B Przyłącze ciepłej wody użytkowej z izolacją cieplną C Konsola przyłączeniowa (możliwość montażu podtynkowego lub natynkowego) Zestaw przyłączeniowy układu cyrkulacji nr katalog W skład wchodzą: Pompa cyrkulacyjna Zespół rurowy z izolacją cieplną 36 VIESMANN VITOCAL

37 Wyposażenie dodatkowe instalacji (ciąg dalszy) 10.3 Obieg wtórny Licznik energii cieplnej d Aby możliwe było uzyskanie zdolności tłoczenia, instalacja z pompą ciepła musi być wyposażona w licznik energii cieplnej. Nr katalog (tylko Vitocal 222-G/242-G) Zakres przepływu do 1,5 m 3 /h Do montażu urządzeniach kompaktowych pomp ciepła Podgrzewacz przepływowy wody grzewczej Nr katalog. Z Przepływowy podgrzewacz wody grzewczej do montażu w urządzeniach kompaktowych pomp ciepła, moc grzewcza do 9 kw, podłączany elektrycznie i hydraulicznie, z następującymi podzespołami Zabezpieczający ogranicznik temperatury Moduł sterujący Izolacja cieplna Hydrauliczny zestaw przyłączeniowy Podgrzew wody użytkowej Armatura zabezpieczająca wg normy DIN bar Nr katalog a 6 bar Nr katalog Elementy składowe: Zawór odcinający Zawór zwrotny i króciec kontrolny Króciec przyłączeniowy manometru Przeponowy zawór bezpieczeństwa Anoda ochronna Nr katalog Nie wymaga konserwacji W miejsce dostarczonej anody magnezowej VITOCAL VIESMANN 37

38 Wyposażenie dodatkowe instalacji (ciąg dalszy) 10.5 Obieg solarny (tylko Vitocal 242-G/343-G) Kolektory słoneczne Patrz cennik firmy Viessmann Maks. powierzchnia kolektora możliwa do przyłączenia 4,6 m 2 Vitosol 200-F/300-F 3 m 2 Vitosol 200-T/300-T Przyłącze obiegu solarnego nr katalog Do bezpośredniego podłączenia do urządzenia, bez tłumienia dźwięku 2 wypusty wtykowe z gwintem wewnętrznym R ¾ i pierścieniami samouszczelniającymi 10 Solar-Divicon (typ PS10) nr katalog Stacja pomp dla obiegu kolektora możliwa do użycia dla powierzchni czynnych absorbera *4 o wielkości do 40 m 2 z kolektorem Vitosol 200-F, 200-T i 300-T z 3-stopniową pompą obiegową (Grundfos Solar 25-60) Budowa C D E F G H A C B Schemat hydrauliczny B A A zestawu pompowego Solar-Divicon B Przepływomierz C Armatura zabezpieczająca z przyłączem naczynia schładzającego D Przyłącze naczynia wzbiorczego E Zawór odcinający F Termometr G Zawór zwrotny H Pompa obiegu solarnego Dane techniczne A zestawu pompowego Solar-Divicon B Przepływomierz C Armatura zabezpieczająca z przyłączem naczynia schładzającego Pompa obiegowa (Grundfos 25-60) Napięcie znamionowe V~ 230 Pobór mocy dla stopnia mocy I/II/III W 40/60/75 Maks. wydajność tłoczenia m 3 /h 1,4 Maks. wysokość tłoczenia m 5,8 Przepływomierz l/min 2 do 12 Zawór bezpieczeństwa bar 6 Zawartość płynu l 0,30 Maks. temperatura robocza C 120 Maks. ciśnienie robocze bar 6 Przyłącza (Ø pierścieniowej złączki zaciskowej): Obieg solarny (przewód solarny ze stali mm 22 nierdzewnej) naczynia wzbiorczego mm 22 *4 Dane odnoszą się do instalacji typu low-flow i zależą od oporu instalacji, patrz dokumentacja projektowa kolektorów słonecznych. 38 VIESMANN VITOCAL

39 Wyposażenie dodatkowe instalacji (ciąg dalszy) Charakterystyki pompy obiegowej Wys. tłoczenia w m Typ PS 10 lub P A 4 B ,5 1,0 1,5 Natężenie przepływu w m³/h 0 8,3 16,7 25 Wydajność tłoczenia w l/min 10 A Charakterystyka oporności zestawu pompowego Solar-Divicon B Dyspozycyjna wysokość tłoczenia Czynnik grzewczy Tyfocor LS Nr katalog Gotowa mieszanka do 28 C 25 litrów w pojemniku jednorazowego użytku Czujnik temperatury cieczy w kolektorze Nr katalog Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 0,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Dopuszczalna temperatura otoczenia podczas eksploatacji 20 do +200 C podczas magazynowania i transportu 20 do +70 C Długość przewodu 2,5 m Stopień zabezpieczenia IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Pt Chłodzenie Czujnik temperatury pomieszczenia do oddzielnego obiegu chłodzącego Nr katalog Montaż w chłodzonym pomieszczeniu na ścianie wewnętrznej, naprzeciwko grzejników/elementów chłodzących. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Czujnik temperatury pomieszczenia należy przyłączyć do regulatora. VITOCAL VIESMANN 39

40 Wyposażenie dodatkowe instalacji (ciąg dalszy) 80 Przyłącze: 2-żyłowy przewód o przekroju 1,5 mm 2, miedziany Długość przewodu mierzona od zdalnego sterowania maks. 30 m Przewód nie może zostać ułożony razem z przewodami 230/400 V 20 Dane techniczne Klasa zabezpieczenia III Stopień ochrony IP 30 wg normy EN do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +40 C Podczas magazynowania i transportu od 20 do +65 C Zestaw NC Zestaw NC Nr katalog. Z mieszaczem Bez mieszacza Wskazówki dot. instalacji zestawu NC Połączenie hydrauliczne wykonuje inwestor. Jeżeli chłodzenie odbywa się przez oddzielny obieg chłodzący lub obieg grzewczy bez mieszacza, do pomiaru temperatury wody na zasilaniu wymagany jest czujnik kontaktowy, nr katalog (patrz strona 72). A BC Gotowa jednostka z mieszaczem lub bez, do realizacji funkcji natural cooling. Funkcja chłodzenia oddziałuje na obieg grzewczy/chłodzenia lub na oddzielny obieg chłodzenia. Do podłączenia np. instalacji ogrzewania podłogowego, konwektorów wentylatorowych lub mat chłodzących. Maks. wydajność chłodnicza do 5 kw (w zależności od rodzaju pompy ciepła i źródła chłodzenia). Elementy składowe: Płytowy wymiennik ciepła Zawór zabezpieczający przed zamarzaniem Termostat zabezpieczający przed zamarzaniem Przełącznik wilgotnościowy natural cooling Pompa obiegu chłodzenia 3-drogowy zawór przełączny (ogrzewanie/chłodzenie) Sterowanie funkcją natural cooling Izolowana termicznie, paroszczelna i dźwiękoszczelna obudowa EPP Tylko w zestawie NC bez mieszacza: 2-drogowy zawór odcinający Tylko w zestawie NC z mieszaczem: Pompa obiegu solanki Zawór 3-drogowy z silnikiem 202 G F E D A Powrót obiegu grzewczego/chłodzenia lub oddzielny obieg chłodzenia B Zasilanie obiegu grzewczego/chłodzenia lub oddzielny obieg chłodzenia C Zasilanie obiegu pierwotnego (wlot solanki do zestawu NC) D Powrót obiegu wtórnego do pompy ciepła E Zasilanie obiegu wtórnego do zestawu NC F Zasilanie obiegu pierwotnego (wylot solanki z zestawu NC) G Otwór na przewody elektryczne Wskazówka dotycząca wydajności chłodniczej Spodziewana wydajność chłodnicza zależy od wymiarów i rodzaju źródła ciepła. Maksymalna wydajność chłodnicza osiągana jest po zakończeniu okresu grzewczego. Wydajność chłodnicza maleje odpowiednio do stopnia akumulacji ciepła w gruncie. 40 VIESMANN VITOCAL

41 Wyposażenie dodatkowe instalacji (ciąg dalszy) Dane techniczne Maks. dopusz. moc pompy ciepła 16 kw Spodziewana wydajność chłodnicza w zależności od mocy pomp grzewczych 16 kw ok. 5,00 kw 8 kw ok. 2,50 kw 4 kw ok. 1,25 kw Dop. temperatura otoczenia podczas eksploatacji +2 do +30 C podczas transportu i magazynowania 30 do +60 C Wymiary Długość całkowita 520 mm Szerokość całkowita 580 mm Wysokość całkowita 420 mm Masa Zestaw NC bez mieszacza 25 kg Zestaw NC z mieszaczem 28 kg Przyłącza Zasilanie obiegu pierwotnego (wlot i wylot G1½ solanki z zestawu NC) Zasilanie i powrót obiegu grzewczego/ G 1 chłodzenia, oddzielny obieg chłodzenia Zasilanie i powrót obiegu wtórnego do G 1 pompy ciepła 10 Kontaktowy czujnik temperatury nr katalog Do pomiaru temperatury na zasilaniu oddzielnego obiegu chłodzącego lub obiegu grzewczego bez mieszacza, jeżeli jest on wykonywany jako obieg chłodzący Dane techniczne Długość przewodu 5,8 m, z okablowanymi wtykami Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia Podczas eksploatacji 0 do +120 C Podczas magazynowania i transportu 20 do +70 C Konwektory wentylatorowe Vitoclima 200-C Z 3-drogowym zaworem regulacyjnym Z 4-przewodowym wymiennikiem ciepła do ogrzewania i chłodzenia Do montażu ściennego Konwektor wentylatorowy Typ V202H V203H V206H V209H Vitoclima 200-C Z Z Z Z Cokół do ustawienia na podłodze Filtr powietrza (5 sztuk) VITOCAL VIESMANN 41

42 Wyposażenie dodatkowe instalacji (ciąg dalszy) Dane techniczne 10 Konwektory wentylatorowe Vitoclima Typ V202H V203H V206H V209H 200-C Wydajność chłodnicza kw 2,0 3,4 5,6 8,8 Moc cieplna kw 2,0 3,7 5,3 9,4 Przyłącze elektryczne 1/N/PE 230 V/50 Hz Moc pobierana wentylatora przy prędkości obrotowej V1 W przy prędkości obrotowej V2 W przy prędkości obrotowej V3 W przy prędkości obrotowej V4 W przy prędkości obrotowej V5 W Zawór chłodzenia Współczynnik k v m 3 /h 1,6 1,6 1,6 2,5 Przyłącze R 1/2 R 1/2 R 1/2 R 3/4 Zawór ogrzewania Współczynnik k v m 3 /h 1,6 1,6 1,6 1,6 Przyłącze R1/2 R1/2 R1/2 R1/2 Przyłącze kondensatu Ø mm 18,5 18,5 18,5 18,5 Nastawnik termiczny Maks. dop. temp. otoczenia C Maks. dop. temp. czynnika C Pobór mocy W Znamionowe natężenie prądu ma Masa kg Wstępnie ustawione fabrycznie obroty wentylatora Wymiary a b c Widok z przodu i z boku A Cokół (wyposażenie dodatkowe) Typ Wymiar w mm a b c V202H V203H V206H V209H VIESMANN VITOCAL

43 Wyposażenie dodatkowe instalacji (ciąg dalszy) a A Wylot powietrza B Góra C 4 otwory do mocowania 7 8 mm D Dół E Podłoga F Wlot powietrza b 100 c d Typ Wymiar w mm a b c d V202H V203H V206H V209H Zamocowanie na ścianie (widok z przodu) a b a b A Prawa strona B Lewa strona C Przyłącze powrotu - ogrzewanie D Przyłącze powrotu - chłodzenie E Przyłącze zasilania - ogrzewanie F Przyłącze zasilania - chłodzenie 10 f e d c c d e f Typ Wymiar w mm a b c d e f g h k V202H V203H V206H V209H g h g h 100 Położenie przyłączy hydraulicznych (widok z boku, obie strony) 10.7 Pozostałe wyposażenie dodatkowe Podest w stanie surowym nr katalog Ze stopami o regulowanej wysokości, przeznaczony do podłoży jastrychowych o wysokości od 10 do 18 cm Do ustawienia urządzeń kompaktowych pomp ciepła na surowym podłożu, przystosowany do ustawienia bezpośrednio przy ścianie Z izolacją cieplną Wskazówka W przypadku ustawienia bezpośrednio przy ścianie pomiędzy podestem a ścianą umieścić paski izolujące. VITOCAL VIESMANN 43

44 Wyposażenie dodatkowe instalacji (ciąg dalszy) Zestaw odpływowy Nr katalog Lejek odpływowy z syfonem i rozetą. Blachy obudowy (boczne) Vitocal 222-G/333-G Vitocal 242-G/343-G nr katalog nr katalog Do niwelowania odstępu pomiędzy urządzeniem kompaktowym pompy ciepła a ścianą, szerokość 8 cm 4 sztuki, kolor antracytowy 11 Uchwyt transportowy nr katalog Stosowany przy rozkładanym urządzeniu. Wskazówki projektowe 11.1 Zasilanie elektryczne i taryfy Według obowiązujących na terenie Niemiec związkowych taryf prądowych zapotrzebowanie na elektryczność do eksploatacji pomp ciepła jest traktowane jak zapotrzebowanie gospodarstwa domowego. W przypadku pomp ciepła przeznaczonych do ogrzewania budynku należy uzyskać zezwolenie zakładu energetycznego. Lokalny zakład energetyczny powinien udzielić informacji na temat warunków przyłączeniowych danego urządzenia. Szczególnie ważne jest, czy w danym obszarze zaopatrzenia istnieje możliwość jednosystemowej i/lub monoenergetycznej eksploatacji przy użyciu pompy ciepła. Również informacje dotyczące opłat abonamentowych i za zużytą energię, możliwości korzystania z tańszej taryfy nocą oraz ewentualnych czasów blokady dostawy prądu są ważne na etapie projektowania. Pytania w tym zakresie prosimy kierować do właściwego zakładu energetycznego. Procedura zgłoszeniowa Do oceny oddziaływania wywieranego przez eksploatację pompy ciepła na sieć zasilającą zakładu energetycznego konieczne są następujące dane: Adres użytkownika Miejsce montażu pompy ciepła 44 VIESMANN VITOCAL

45 Wskazówki projektowe (ciąg dalszy) Rodzaj zapotrzebowania wg obowiązujących taryf (gospodarstwo domowe, gospodarstwo rolne, zapotrzebowanie komercyjne, związane z wykonywaniem zawodu i inne) Planowany sposób eksploatacji pompy ciepła Producent pompy ciepła Typ pompy ciepła Elektryczna moc przyłączeniowa w kw (na podstawie napięcia i natężenia znamionowego) Maks. prąd rozruchowy w A Maks. obciążenie grzewcze budynku w kw 11.2 Wymagania dotyczące ustawienia Kotłownia powinna być sucha i zabezpieczona przed mrozem. Możliwy jest montaż urządzenia w pobliżu pomieszczenia mieszkalnego (nie w pomieszczeniu mieszkalnym). W zależności od właściwości kotłowni, np. w przypadku uszczelnionych akustycznie ścian (wyłożone płytkami) i sufitów, istnieje możliwość dodatkowego podwyższenia przez inwestora dźwiękoszczelności w celu stłumienia dźwięków materiałowych i powietrznych. Ze względu na możliwość powstawania rezonansu akustycznego odradza się montaż urządzenia na stropach drewnianych na poddaszach. Drzwi kotłowni muszą być wykonane co najmniej w klasie ochrony przed emisjami E1. Wymóg ten w większości przypadków można spełnić poprzez zamontowanie drzwi wiórowych. W celu zamontowania naczyń wzbiorczych oraz wyposażenia dodatkowego po stronie solanki należy zapewnić odpowiednią ilość miejsca. Instalację pompy ciepła po stronie solanki należy zaizolować termicznie ze szczelnością dyfuzyjną pary zgodnie z zasadami techniki, tak aby uniknąć tworzenia się kondensatu. Ze względu na dużą masę całkowitą urządzenie należy ustawiać na oddzielnym podeście betonowym z izolacją akustyczną lub na podeście w stanie surowym (wyposażenie dodatkowe). Minimalna wysokość pomieszczenia 11 a a h h! Bez zestawu przyłączeniowego do montażu wstępnego? Z zestawem przyłączeniowym do montażu wstępnego A Urządzenie kompaktowe pompy ciepła B Górna krawędź gotowej podłogi lub górna krawędź podestu w stanie surowym C Konsola przyłączeniowa z zestawu przyłączeniowego do montażu wstępnego VITOCAL VIESMANN 45

46 Wskazówki projektowe (ciąg dalszy) a h Wysokość urządzenia kompaktowego pompy ciepła Minimalna wysokość pomieszczenia Wymiar a w mm Zalecana minimalna wysokość pomieszczenia h w mm! bez zestawu przyłączeniowego? z zestawem przyłączeniowym Vitocal 222-G/333-G Vitocal 242-G/343-G Minimalne odstępy Vitocal 222-G/333-G Vitocal 242-G/343-G 11 Punkty nacisku Ø d a 505 mm b 505 mm c 714 mm d 64 mm c a Wskazówka Przestrzegać dopuszczalnego obciążenia podłoża i wypoziomować urządzenie. W przypadku wyrównywania nierówności podłoża za pomocą stóp regulacyjnych (maks. 10 mm) obciążenie musi być równomiernie rozłożone na każdą stopę. b A Szczelina dylatacyjna z bocznym paskiem izolującym w podłodze Masa całkowita urządzenia napełnionego wodą użytkową w kg Typ Vitocal 222-G Vitocal 242-G Vitocal 333-G Vitocal 333-G NC Vitocal 343-G BWT BWT BWT Na każdy punkt nacisku (o powierzchni 3217 mm 2 ) przypada maks. 125 kg. Min. kubatura pomieszczenia Minimalna kubatura pomieszczenia technicznego zgodnie z DIN EN 378 zależy od ilości (napełnianie) i składu czynnika chłodniczego. V min = m max G 46 VIESMANN VITOCAL

47 Wskazówki projektowe (ciąg dalszy) V min Min. kubatura pomieszczenia w m 3 m max Maks. ilość (napełnianie) czynnika chłodniczego w kg G Praktyczna wartość graniczna wg normy DIN EN 378, zależna od składu czynnika chłodniczego Wskazówka W przypadku ustawiania kilku pomp ciepła w jednym pomieszczeniu, należy zsumować minimalne kubatury pomieszczenia dla poszczególnych urządzeń. Czynnik chłodniczy Praktyczna wartość graniczna w kg/ m 3 R 407 C 0,31 R 410 A 0,44 R 134 A 0,25 Przy zastosowaniu danego czynnika chłodniczego i na podstawie określonych objętości napełniania dla poszczególnych typów pomp ciepła można określić następujące minimalne kubatury pomieszczenia: Minimalna kubatura pomieszczenia w m 3 Typ Vitocal 222-G/242-G Vitocal 333-G/343-G BWT 106 4,8 5,0 BWT 108 4,8 5,7 BWT 110 5,5 6,2 Przyłącza elektryczne Wymogi dotyczące instalacji elektrycznej Vitocal 222-G/333-G Należy przestrzegać technicznych warunków przyłączeniowych (TWP) właściwego zakładu energetycznego. Informacji dotyczących koniecznych urządzeń pomiarowych i sterujących udziela lokalny zakład energetyczny. Należy zaprojektować oddzielny licznik prądu dla pompy ciepła. Pompy ciepła Viessmann zasilane są napięciem 400 V~ (w niektórych krajach dostępne są także modele dla 230 V). Obwód prądu sterowniczego wymaga napięcia zasilania 230 V~. Bezpiecznik obwodu prądu sterowniczego (6,3 A) znajduje się w regulatorze pompy ciepła. Przewody elektryczne dostarczone przez inwestora należy wprowadzić do urządzenia od góry przez otwór w tylnej górnej płycie osłonowej (patrz widoki z góry, strony 9 i 14). Podczas przyłączania przewodów dostarczonych przez inwestora należy uwzględnić długość przewodów od wlotu do panelu przyłączy wynoszącą 1800 mm. 11 Blokada dostawy prądu przez ZE Istnieje możliwość wyłączenia sprężarki i przepływowego ogrzewacza wody (jeżeli są zainstalowane) przez Zakład Energetyczny (ZE). Zakład energetyczny może wymagać możliwości takiego wyłączenia w przypadku udostępniania niskiej taryfy. Zasilanie elektryczne regulatora pompy ciepła nie może przy tym być wyłączane. Schemat okablowania dla przykładu instalacji bez kolektorów słonecznych VITOCAL VIESMANN 47

48 Wskazówki projektowe (ciąg dalszy) Vitocal 242-G/343-G C Pompa obiegu kolektora, przewód doprowadzający (3 x 1,5 mm 2 ) D Czujnik temperatury cieczy w kolektorze, przewód czujnika (2 x 0,75 mm 2 ) E Pompa cyrkulacyjna wody użytkowej, przewód doprowadzający (3 x 1,5 mm 2 ) F Przewód zasilający regulatora pompy ciepła (5 x 1,5 mm 2 ) z przewodem doprowadzającym styku wyłączającego EVU, beznapięciowy G Zasilający przewód elektryczny (taryfa specjalna/prąd obciążenia), patrz poniższa tabela H Zasilanie podgrzewacza przepływowego wody grzewczej (wyposażenie dodatkowe), przewód doprowadzający (5 x 2,5 mm 2 ) K Licznik prądu/zasilanie budynku L Zdalne sterowanie Vitotrol 200, przewód doprowadzający (2 x 0,75 mm 2 ) M Styk sterujący natural cooling, w przypadku sterowania instalacji ogrzewania podłogowego z centralnym przełączaniem, przewód doprowadzający (5 x 1,5 mm 2 ) Wskazówka W przypadku rozszerzonej wyposażenia lub instalacji wyposażenia dodatkowego, np. pogrzewacza buforowego wody grzewczej, należy zaplanować potrzebne dodatkowe przewody zasilania, sterowania i czujnika. 11 Schemat okablowania dla przykładu instalacji z kolektorami słonecznymi Vitocal 222-G/242-G/333-G/343-G, 400 V Wymagany przekrój zasilającego przewodu elektrycznego przy długości przewodu 25 m oraz gr. obciążenia A *5 5 x 4 mm 2 gr. obciążenia B *6 5 x 2,5 mm 2 Bezpiecznik wstępny Z 16 A A Urządzenie kompaktowe pompy ciepła B Czujnik temperatury zewnętrznej, przewód czujnika (2 x 0,75 mm 2 ) Zalecane sposoby ułożenia rur elastycznych dla obiegu pierwotnego W przypadku stosowania zestawu przyłączeniowego obiegu pierwotnego/wtórnego, patrz strona 35. *5 Ułożenie w ścianach izolowanych termicznie, złe odprowadzanie ciepła. *6 Ułożenie na lub w ścianach o dobrych własnościach odprowadzania ciepła lub w ziemi. 48 VIESMANN VITOCAL

49 Wskazówki projektowe (ciąg dalszy)! Ułożenie w lewo do góry? Ułożenie w prawo do dołu Ułożenie w lewo do dołu Wskazówka Dzięki elastyczności rur ich ułożenie można dostosować do konkretnej sytuacji budowlanej w kotłowni. Rozmieszczenie blach mocujących i konsoli przyłączeniowej Sposób ułożenia! Sposób ułożenia? i a a A Rzut wymiarów urządzenia na ścianie B Przyłącze zimnej wody C Przyłącze cyrkulacji D Przyłącze wody użytkowej (ciepła woda) E Przyłącze powrotu obiegu wtórnego (woda grzewcza) F Przyłącze zasilania obiegu wtórnego (woda grzewcza) G Blachy mocujące z obejmami rur elastycznych zasilania i powrotu obiegu wtórnego (woda grzewcza) H Rzut na ścianie przyłączy urządzeń zasilania i powrotu obiegu wtórnego (woda grzewcza) K Rzut na ścianie przyłączy urządzeń zasilania i powrotu obiegu pierwotnego (solanka) L Blachy mocujące z obejmami rur elastycznych zasilania i powrotu obiegu pierwotnego (solanka) Wymiar a w mm Vitocal 222-G/333-G 1860 Vitocal 242-G/343-G 2110 VITOCAL VIESMANN 49

50 Wskazówki projektowe (ciąg dalszy) Ułożenie przewodu odpływowego zaworu bezpieczeństwa Na potrzeby odpływu zaworu bezpieczeństwa po stronie grzewczej A należy zastosować przewód odpływowy Jakość wody i czynnik grzewczy 11 Woda użytkowa Urządzenia mogą być stosowane dla wody użytkowej do 20ºdH (3,58 mol/m 3 ). Woda o wyższym stopniu twardości wymaga zainstalowania przez inwestora urządzenia demineralizacyjnego w celu ochrony płytowego wymiennika ciepła. Woda grzewcza Woda do napełniania i uzupełniania o nieodpowiednich właściwościach powoduje wzmożone odkładanie się osadu oraz szybszą korozję, co może prowadzić do uszkodzenia instalacji. Odnośnie jakości i ilości wody w obiegu grzewczym włącznie z wodą do napełniania i wodą do uzupełniania należy uwzględnić wytyczne VDI Przed napełnieniem dokładnie przepłukać instalację grzewczą. Napełniać tylko wodą o jakości wody użytkowej. Wodę do napełniania o twardości powyżej 16,8 dh (3,0 mol/m 3 ) należy zmiękczyć, np. stosując małą instalację demineralizacyjną do wody grzewczej (patrz cennik Vitoset firmy Viessmann). Czynnik grzewczy obiegu solarnego (tylko w przypadku Vitocal 242-G/343-G) Obieg solarny należy napełniać wyłącznie czynnikiem grzewczym Tyfocor LS (ochrona przed zamarzaniem do 28ºC). Czynnika grzewczego nie należy rozcieńczać wodą. Dla obiegu solarnego należy przygotować naczynie wzbiorcze i dobrać je odpowiednio do wytycznych na stronie 65. W obiegu solanki i obiegu solarnym nie należy stosować przewodów ocynkowanych. 50 VIESMANN VITOCAL

51 Wskazówki projektowe (ciąg dalszy) 11.4 Przyłącze po stronie wody użytkowej (przyłącze zgodnie z normą DIN 1988) W przypadku przyłączy po stronie wody użytkowej przestrzegać norm DIN 1988 i DIN 4753 (c: przepisy SVGW). A Ciepła woda użytkowa B Pompa cyrkulacyjna C Sprężynowy zawór zwrotny, klapowy D Panel przyłączy hydraulicznych (widok z góry) E Naczynie wzbiorcze, przystosowane do wody użytkowej F Widoczny wylot przewodu wyrzutowego G Zawór bezpieczeństwa H Zawór odcinający Wskazówki dot. filtra wody użytkowej Wg normy DIN w przypadku instalacji z przewodami metalowymi należy zamontować filtr wody użytkowej. W przypadku przewodów z tworzywa sztucznego zaleca się także zgodnie z normą DIN 1988 montaż filtra wody użytkowej, aby uniknąć przedostawania się zanieczyszczeń do instalacji wody użytkowej. K Zawór regulacyjny strumienia przepływu L Przyłącze manometru M Zawór zwrotny/złączka rurowa N Zawór spustowy O Zimna woda użytkowa P Filtr wody użytkowej *7 R Reduktor ciśnienia 11 Zawór bezpieczeństwa Pojemnościowy podgrzewacz wody użytkowej należy zabezpieczyć przed zbyt wysokim ciśnieniem za pomocą zaworu bezpieczeństwa. Zalecenie: Zawór bezpieczeństwa należy zamontować nad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody Wersje instalacji Vitocal 222-G/242-G Schemat instalacji (numer w regulatorze) Wyposażenie podstawowe Obieg grzewczy A1 bez mieszacza X X Obieg grzewczy M2 z mieszaczem *8 X X Pojemnościowy podgrzewacz wody X X X Dodatkowe wyposażenie (możliwa tylko 1 opcja na schemat instalacji) Podgrzewacz buforowy wody grzewczej X X X Sprzęgło hydrauliczne X X Dalsze podzespoły/funkcje Obieg solarny (tylko Vitocal 242-G) X X X Natural cooling (z zewnętrznym zestawem NC, wyposażenie dodatkowe) X X X *7 Wg normy DIN w przypadku instalacji z przewodami metalowymi należy zamontować filtr wody użytkowej. W przypadku przewodów z tworzywa sztucznego zaleca się także zgodnie z normą DIN 1988 montaż filtra wody użytkowej, aby uniknąć przedostawania się zanieczyszczeń do instalacji wody użytkowej. *8 Sterowanie przez magistralę KM, wymagany podgrzewacz buforowy wody grzewczej VITOCAL VIESMANN 51

52 Wskazówki projektowe (ciąg dalszy) Vitocal 333-G/343-G Schemat instalacji (numer w regulatorze) Wyposażenie podstawowe Obieg grzewczy A1 bez mieszacza X X X Obieg grzewczy M2 z mieszaczem *9 (nie Vitocal 333-G NC) X X X X Obieg grzewczy M3 z mieszaczem *8 (nie Vitocal 333-G NC) X X Pojemnościowy podgrzewacz wody X X X X X Dodatkowe wyposażenie (możliwa tylko 1 opcja na schemat instalacji) Podgrzewacz buforowy wody grzewczej (nie Vitocal 333-G NC) X X X X X Sprzęgło hydrauliczne X Dalsze podzespoły/funkcje Obieg solarny (tylko Vitocal 343-G) X X X X X Basen X X X X X Natural cooling (z wbudowanym zestawem NC, tylko Vitocal 333- X *10 G NC) Natural cooling (z zewnętrznym zestawem NC, wyposażenie dodatkowe, pozostałe urządzenia) X X X X Wskazówka Układ kaskadowy nie jest możliwy Wymiarowanie pompy ciepła 11 Wskazówka Dokładne zwymiarowanie instalacji z pompą ciepła jest szczególnie ważne w przypadku instalacji eksploatowanych jednosystemowo, ponieważ wybór zbyt dużych urządzeń powoduje często niewspółmierny wzrost kosztów. Z tego względu należy unikać przewymiarowania! Najpierw należy określić znormalizowane obciążenie grzewcze budynku Φ HL. Na potrzeby wstępnej rozmowy z klientem i sporządzenia oferty w większości przypadków wystarcza przybliżone ustalenie obciążenia grzewczego. Przed złożeniem zamówienia należy, podobnie jak przy wszystkich systemach grzewczych, ustalić znormalizowane obciążenie grzewcze wg normy DIN EN i wybrać odpowiednią pompę ciepła. Eksploatacja jednosystemowa W przypadku eksploatacji jednosystemowej pompa ciepła jako jedyna wytwornica ciepła musi pokryć całość zapotrzebowania budynku na ciepło wg normy DINEN Podczas wymiarowania pompy ciepła należy uwzględnić: Dodatki do obciążenia grzewczego budynku za przerwy w dostawie prądu. Zakład Energetyczny może wyłączyć zasilanie elektryczne pomp ciepła na maks. 3 2 godziny w ciągu 24 godzin. Dodatkowo należy uwzględnić indywidualne uzgodnienia dotyczące klientów posiadających umowę specjalną. Ze względu na bezwładność budynku nie uwzględnia się 2 godzin przerwy w dostawie prądu. Wskazówka Pomiędzy dwiema przerwami czas dostawy prądu powinien być co najmniej tak samo długi, jak poprzedzająca go przerwa. Przybliżone ustalenie obciążenie grzewczego na podstawie ogrzewanej powierzchni Ogrzewaną powierzchnię (w m 2 ) należy pomnożyć przez następujące specyficzne zapotrzebowanie mocy: Budynek pasywny 10 W/m 2 Budynek niskoenergetyczny 40 W/m 2 Nowe budownictwo (wg EnEV, Niemcy) 50 W/m 2 Dom (zbudowany przed 1995 r., z normalną izolacją 80 W/m 2 cieplną) Starszy dom (bez izolacji cieplnej) 120 W/m 2 Teoretyczne obliczenia przy przerwach 3 x 2 godziny Przykład: Budynek niskoenergetyczny (40 W/m 2 ) i jedna ogrzewana powierzchnia wyn. 120 m 2 Przybliżone, obliczone obciążenie grzewcze: 4,8 kw Maksymalny czas blokady 3 x 2 godziny przy minimalnej temperaturze zewnętrznej wg normy DIN EN Przy 24 godzinach dzienna ilość ciepła wynosi: 4,8 kw 24 h = 115,2 kwh Do pokrycia maks. dziennej ilości ciepła na eksploatację przy zastosowaniu pompy ciepła dostępne jest tylko 18 h/dzień ze względu na przerwy w dostawie prądu. Ze względu na bezwładność budynku nie uwzględnia się 2 godzin. 115,2 kwh / (18 + 2) h = 5,76 kw Moc pompy ciepła należy więc przy maksymalnym czasie blokady 3 x 2 godziny na dzień podwyższyć o 17%. Przerwy w dostawie prądu występują często tylko w razie konieczności. Prosimy zasięgnąć informacji dotyczących blokad dostawy prądu w lokalnym zakładzie energetycznym. *9 Sterowanie bezpośrednie, wymagany podgrzewacz buforowy wody grzewczej *8 Sterowanie przez magistralę KM, wymagany podgrzewacz buforowy wody grzewczej *10 Bez podgrzewacza buforowego wody grzewczej 52 VIESMANN VITOCAL

53 Wskazówki projektowe (ciąg dalszy) Monoenergetyczny sposób eksploatacji Instalacja pomp ciepła jest wspomagana w trybie grzewczym przez przepływowy podgrzewacz wody grzewczej. Przyłączenia można dokonać przez regulator w zależności od temperatury zewnętrznej (temperatura dwuwartościowa) i obciążenia grzewczego. Wskazówka Pobór prądu przez podgrzewacz przepływowy wody grzewczej nie jest z reguły rozliczany wg specjalnych taryf. Wskazówka W przypadku doboru pompy w układzie jednosystemowym czas pracy urządzenia znacznie się wydłuża. Aby to skompensować, należy w przypadku pomp ciepła solanka/woda powiększyć źródło ciepła. W przypadku instalacji z sondami gruntowymi nie można przekraczać wartości orientacyjnej rocznej pracy odbiorczej wyn. 100 kwh/m a. Obliczenia w przypadku typowej konfiguracji instalacji: Moc grzewczą pompy ciepła zaprojektować na ok. 70 do 85% maks. wymaganego obciążenia grzewczego budynku zgodnie z normą DIN EN Udział pompy ciepła w rocznej eksploatacji grzewczej wynosi ok. 95%. Przerw w dostawie prądu nie trzeba uwzględniać. Dodatek do podgrzewu wody użytkowej Dla zwykłego budynku mieszkalnego przyjmuje się maksymalne zapotrzebowanie na ciepłą wodę wynoszące ok. 50 litrów na osobę dziennie o temperaturze ok.45 C. Odpowiada to dodatkowej mocy grzewczej około 0,25 kw na osobę przy 8-godzinnym czasie podgrzewu. Dodatek ten uwzględnia się tylko wówczas, gdy suma dodatkowego obciążenia grzewczego wynosi więcej niż 20% obciążenia grzewczego obliczonego na podstawie normy DIN EN Zapotrzebowanie na ciepłą wodę użytkową o temperaturze 45 C Użytkowe ciepło właściwe Zalecany dodatek grzewczy do podgrzewu wody użytkowej *11 w l/dzień na osobę w Wh/dzień na osobę w kw/osobę Niskie zapotrzebowanie 15 do do ,08 do 0,15 Normalne zapotrzebowanie *12 30 do do ,15 do 0,30 11 lub Mieszkanie piętrowe (rozliczenie wg zużycia) Mieszkanie piętrowe (rozliczenie ryczałtowe) Dom jednorodzinny *12 (średnie zapotrzebowanie) Temperatura odniesienia 45 C Użytkowe ciepło właściwe Zalecany dodatek grzewczy do podgrzewu wody użytkowej *11 w l/dzień na osobę w Wh/dzień na osobę w kw/osobę 30 ok ok. 0, ok ok. 0, ok ok. 0,250 Dodatek przy eksploatacji z obniżoną temperaturą Regulator pompy ciepła wyposażony jest w ogranicznik temperatury do eksploatacji z obniżoną temperaturą, z tego też względu nie trzeba uwzględniać określonego przez normę DIN EN dodatku dla tego trybu pracy instalacji. Dzięki optymalizacji włączania regulatora pompy ciepła można zrezygnować również z dodatku na podgrzew po pracy z obniżoną temperaturą. Obie funkcje muszą być aktywowane przez regulator. Jeżeli rezygnuje się z wymienionych dodatków ze względu na uaktywnione funkcje regulacji, należy zaprotokołować ten fakt podczas oddawania użytkownikowi instalacji do użytku. Jeżeli mimo wymienionych opcji regulatora uwzględnione zostaną dodatki, należy ustalić je w oparciu o normę DIN EN *11 Dla czasu podgrzewu pojemnościowego podgrzewacza wody 8 h. *12 Jeżeli rzeczywiste zapotrzebowanie na ciepłą wodę użytkową przekracza podane wartości, należy wybrać większy dodatek mocy. VITOCAL VIESMANN 53

54 Wskazówki projektowe (ciąg dalszy) 11.7 Źródło ciepła dla pomp ciepła solanka/woda Zabezpieczenie przed zamarzaniem W celu uzyskania bezawaryjnej pracy pompy ciepła w obiegu pierwotnym należy stosować środki przeciw zamarzaniu na bazie glikolu. Muszą one zapewniać zabezpieczenie przed zamarzaniem min. do -15 C i zawierać odpowiednie inhibitory do zabezpieczenia antykorozyjnego. Mieszanki gotowe do użytku gwarantują równomierny rozkład stężeń. Do obiegu pierwotnego zalecamy czynnik grzewczy Tyfocor na bazie glikolu etylenowego firmy Viessmann (gotowa mieszanka do -15 C, jasnozielona). Wskazówka Przy wyborze środka przeciw zamarzaniu należy bezwzględnie przestrzegać wytycznych instytucji wydających zezwolenia. Jeżeli instytucja wydająca zezwolenia nie dopuszcza stosowania inhibitorów do ochrony antykorozyjnej, dla zabezpieczenia przed zamarznięciem można podjąć następujące środki: Zastosować dodatkowy rozdzielny wymiennik ciepła (analogicznie do obiegu studni przy pompach ciepła woda/woda). Wydłużyć sondę i napełnić wodą. Kolektor gruntowy Własności termiczne górnej warstwy gruntu, takie jak objętościowa pojemność cieplna oraz przewodność cieplna, zależą ściśle od składu oraz właściwości gruntu. Zdolność magazynowania ciepła oraz przewodność cieplna są tym większe, im większe jest nasycenie gleby wodą i zawartość substancji mineralnych (kwarc lub skaleń) oraz im mniejsza jest jej porowatość. Właściwa wydajność poboru q E dla gruntu mieści się w przedziale ok W/m 2. E Rozdzielacz solanki F Rury kolektora G Żwir H Drenaż 11 Sucha gleba piaszczysta q E = W/m 2 Wilgotna gleba piaszczysta q E = W/m 2 Sucha gleba gliniasta q E = W/m 2 Wilgotna gleba gliniasta q E = W/m 2 Gleba prowadząca wody gruntowe q E = W/m 2 2 Na podstawie tych danych można ustalić niezbędną powierzchnię gruntu w zależności od obciążenia grzewczego budynku i wydajności chłodniczej ² K pompy ciepła. ² K = ² WP P WP ² K oznacza różnicę pomiędzy mocą grzewczą pompy ciepła (² WP ) a jej mocą pobieraną (P WP ). Rozdzielacz i kolektor Rozdzielacz i kolektor należy zamontować tak, aby były one dostępne dla ewentualnych późniejszych kontroli, np. w osobnej studzience rozdzielacza poza domem lub w studzience okna piwnicznego przy domu. Każdy obieg rurowy na zasilaniu i powrocie powinien posiadać możliwość oddzielnego odcięcia w celu napełniania i odpowietrzania kolektora. A Przykład otworu na przewody A Do pompy ciepła B Budynek C Fundament D Drenaż E Uszczelnienie F Rura okładzinowa G Żwir okrągły H Rury PE 32 3,0 (2,9) K Grunt F B H C D E G 1500 mm Przykład z jedną studzienką zbiorczą A Właz mm B Kręgi betonowe C Zasilanie pierwotne D Powrót obiegu pierwotnego 1,2-1,5 m F Wszystkie ułożone rury, kształtki itp. powinny być wykonane z materiałów odpornych na korozję. Przez przewody zasilania i powrotu przepływa zimna solanka (temperatura solanki < temperatura piwnicy). Z tego względu, aby uniknąć tworzenia się kondensatu i szkód powodowanych przez wilgoć, należy wszystkie przewody w domu i przepusty przez mur (również w obrębie budynku) zaizolować termicznie ze szczelnością dyfuzyjną pary. W celu odprowadzenia kondensatu można alternatywnie zastosować rynnę odpływową. Do napełniania instalacji używa się gotowej mieszanki solankowej. Przewód należy położyć z lekkim spadkiem w kierunku zewnętrznej ściany budynku, aby uniknąć wnikania wody nawet w przypadku silnych opadów deszczu. Wykonany na zewnątrz drenaż zapewnia dobre odprowadzenie wody deszczowej. Jeżeli wymagane są specjalne zabezpieczenia budowlane przed przesiąkaniem wody, należy zastosować odpowiednie atestowane przepusty ścienne (np. firmy Doyma). 54 VIESMANN VITOCAL

55 Wskazówki projektowe (ciąg dalszy) Projekt szacunkowy Przy sporządzaniu projektu decydującym parametrem jest wydajność chłodnicza ² K pompy ciepła w punkcie pracy B0/W35. Wymagana powierzchnia F E = ² K /³ E (zależna od właściwości gruntu średnia wydajność poboru). Dokładnie zaprojektować kolektor można tylko uwzględniając właściwości gleby w miejscu jego wykonania. Wymagana liczba obiegów rurowych o dł. 100 m każdy w zależności od F E i rozmiaru rury: Rury z PE 20 2,0: Obiegi rurowe o dł. 100 m każdy = F E 3/100 Rury z PE 25 2,3: Obiegi rurowe o dł. 100 m każdy = F E 2/100 Rury z PE 32 3,0 (2,9): Obiegi rurowe o dł. 100 m każdy = F E 1,5/100 Przewody rurowe i rozdzielacze solanki dla kompaktowych pomp ciepła Typ Powierzchnia PE 20 2,0 PE 25 2,3 PE 32 3,0 (2,9) gruntu Przewody rurowe Rozdzielacz solanki Przewody rurowe Rozdzielacz solanki Przewody rurowe Rozdzielacz solanki [m 2 przy 25 W/m 2*13 ] na 100 m *14 Nr katalog. na 100 m *15 Nr katalog. na 100 m *16 Nr katalog. BWT BWT BWT Przykłady obliczeniowe dla projektowania źródła ciepła Dobór pompy ciepła 11 Obciążenie grzewcze budynku (obciążenie grzewcze netto) Dodatek do podgrzewu wody użytkowej dla gospodarstwa 3-osobowego Przerwy w dostawie prądu Całkowite obciążenie grzewcze budynku Temperatura w systemie (przy min. temp. zewn. 14 C) Punkt pracy pompy ciepła 4,8 kw 0,75 kw (patrz rozdział Dodatek do podgrzewu wody użytkowej : 0,75 kw < 20% obciążenia grzewczego budynku) 3 2 h/d (uwzględniane są wyłącznie 4 h, patrz rozdział Eksploatacja jednosystemowa ) 5,76 kw 45/40 C B0/W35 Pompa ciepła o mocy grzewczej 6,4 kw (włącznie z dodatkiem na przerwy w dostawie prądu, bez podgrzewu c.w.u.), wydajność chłodnicza ² K = 4,9 kw spełnia wymogi dot. wymaganej mocy. Projektowanie kolektora gruntowego Średnia właściwa wydajność poboru ³ E = 25 W/m 2 ² K = 4,9 kw F E = ² K /³ E = 4900 W/25 W/m m 2 Liczbę X wymaganych obiegów rurowych (rura z PE 32 3,0 (2,9)) na każde 100 m długości oblicza się w następujący sposób: X = F E 1,5/100 = 200 m 2 1,5 m/m 2 /100 m = 3 obiegi rurowe Wybrano: 3 obiegi rurowe po 100 m długości (Ø 32 mm 3,0 (2,9) mm z 0,531 l/m) Wymagana ilość czynnika grzewczego (V R ) Należy uwzględnić pojemność kolektora gruntowego włącznie z przewodem doprowadzającym oraz pojemnością armatur i pompy ciepła. Odpowiednio do liczby kręgów rurowych należy zaplanować rozdzielacze. Z powodu niskiej wydajności chłodniczej i długości przyłącza wystarczające jest doprowadzenie wykonane z rur PE 32 3,0 (2,9). Przewód doprowadzający: 10 m (2 5 m) z PE 32 3,0 (2,9) V R = Liczba obiegów rurowych 100 m pojemność przewodów rurowych + długość przewodu doprowadzającego pojemność przewodów rurowych = m 0,531 litra/m + 10 m 0,531 litra/m = 159,3 litra + 5,31 litra = 165 litra Wybrano: 200 litrów (łącznie z czynnikiem grzewczym w armaturach i pompie ciepła) Strata ciśnienia kolektora gruntowego *13 Wartości zaokrąglone. *14 Przyjęty odstęp układania rur przy dł. 100 m: ok. 0,33 m (3 m bież. rury/m 2 ). *15 Przyjęty odstęp układania rur przy dł. 100 m: ok. 0,50 m (2 m bież. rury/m 2 ). *16 Przyjęty odstęp układania rur przy dł. 100 m: ok. 0,70 m (2 m bież. rury/m 1,5 ). VITOCAL VIESMANN 55

56 Wskazówki projektowe (ciąg dalszy) Przepływ objętościowy pomp ciepła o mocy 6,2 kw: 900 l/h Przepływ objętościowy na obieg rurowy (900 litrów/h)/(3 obiegi po 100 m każdy) = 300 litrów/h na obieg rurowy Δp = wartość R długość rury Wartość R (wartość oporowa) dla rury PE 32 3,0 (2,9) (patrz tabele Strata ciśnienia dla przewodów rurowych): Przy 300 l/h 31,2 Pa/m Przy l/h 314,7 Pa/m Δp obieg rurowy = 32 Pa/m 100 m = 3200 Pa Δp przewód doprowadzający = 315 Pa/m 10 m = 3150 Pa Δp dopuszcz. = Pa = 400 mbar (maks. zewn. opór przepływu, po stronie pierwotnej) Δp = Δp obieg rurowy + Δp przewód doprow. = 3200 Pa Pa = 6350 Pa 63,5 mbar Wynik: Ponieważ Δp = Δp obieg rurowy + Δp przewód doprow. nie przekracza wartości Δp dopuszcz., możliwa jest eksploatacja zaprojektowanego kolektora gruntowego z pompą ciepła o znamionowej mocy cieplnej 6,2 kw. Sonda gruntowa 11 RL VL RL Powrót obiegu pierwotnego VL Zasilanie pierwotne A Zawiesina betonitowo-cementowa B Nasadka ochronna W przypadku mniejszych działek budowlanych i przy modernizacji istniejących budynków sondy gruntowe stanowią alternatywę dla kolektorów gruntowych. Poniżej omówiono podwójną sondę rurową w kształcie litery U. Inny wariant to dwa podwójne wymienniki rurowe w kształcie U z tworzywa sztucznego w jednym otworze wiertniczym. Wszystkie puste przestrzenie pomiędzy rurami i gruntem należy wypełnić materiałem o dobrej przewodności ciepła (betonit). Zalecamy następujący odstęp między 2 sondami gruntowymi: do głębokości 50 m: min. 5 m do głębokości 100 m: min. 6 m Jeżeli planowane jest wykonanie tego typu instalacji, należy we właściwym czasie poinformować regionalny Urząd Gospodarki Wodnej. Sondy gruntowe zależnie od typu osadzane są w gruncie przy użyciu urządzeń wiertniczych lub wbijających. Instalacje te wymagają zezwolenia w zakresie prawa wodnego. Dalszych informacji udzielają producenci sond gruntowych (patrz Adresy producentów w załączniku). Zalecamy, aby cały proces dostosowania do warunków regionalnych. Możliwe właściwe wydajności poboru q E dla podwójnych sond rurowych w kształcie U) (wg VDI 4640, arkusz 2) Podłoże Właściwa wydajność poboru q E w W/m Podstawowe wartości orientacyjne Niedogodne podłoże (suche warstwy osadowe) 20 (λ < 1,5 W/(m K)) Normalne podłoże twarde lite i 50 warstwy osadowe nasycone wodą (1,5 λ 3,0 W/(m K)) Skała lita o wysokiej przewodności cieplnej 70 (λ > 3,0 W/(m K)) Poszczególne rodzaje podłoża Żwir, piasek (suche) < 20 Żwir, piasek (wodonośne) Glina, ił (wilgotne) Wapień (masywny) Piaskowiec Kwaśne skały magmowe (np. granit) Zasadowe skały magmowe (np. bazalt) Gnejs Projekt szacunkowy Przy sporządzaniu projektu decydującym parametrem jest wydajność chłodnicza ² K pompy ciepła w punkcie pracy B0/W35. Wymagana długość sondy l = ² K /³ E (³ E = zależna od właściwości gruntu średnia wydajność poboru). Dokładnie zaprojektować sondy może tylko wykonująca je firma wiertnicza, na miejscu, z uwzględnieniem właściwości gleby i warstw wodonośnych. Wskazówka Zmniejszenie liczby odwiertów na korzyść głębokości sondy zwiększa wymaganą wydajność pompy oraz spadek ciśnienia, który należy pokonać. Wskazówka dot. eksploatacji dwusystemowej-równoległej lub monoenergetycznej W przypadku eksploatacji dwusystemowej-równoległej lub monoenergetycznej należy uwzględnić większe obciążenie źródła ciepła (patrz Wymiarowanie ). W przypadku instalacji z sondami gruntowymi nie należy przekraczać wartości orientacyjnej rocznej pracy odbiorczej 100 kwh/m a. 56 VIESMANN VITOCAL

57 Wskazówki projektowe (ciąg dalszy) Wymagana ilość i głębokość sond gruntowych (podwójna sonda rurowa w kształcie litery U) *17 Typ Ilość głębokość (w m) sond gruntowych Vitocal 222-G/242-G Vitocal 333-G/343-G BWT BWT BWT Przykłady obliczeniowe dla projektowania źródła ciepła Dobór pompy ciepła Obciążenie grzewcze budynku (obciążenie grzewcze netto) Dodatek do podgrzewu wody użytkowej dla gospodarstwa 3-osobowego Przerwy w dostawie prądu Całkowite obciążenie grzewcze budynku Temperatura w systemie (przy min. temp. zewn. 14 C) Punkt pracy pompy ciepła 4,8 kw 0,75 kw (patrz rozdział Dodatek do podgrzewu wody użytkowej : 0,75 kw < 20% obciążenia grzewczego budynku) 3 2 h/d (uwzględniane są wyłącznie 4 h, patrz rozdział Eksploatacja jednosystemowa ) 5,76 kw 45/40 C B0/W35 Pompa ciepła o mocy grzewczej 6,2 kw (włącznie z dodatkiem na przerwy w dostawie prądu, bez podgrzewu c.w.u.), wydajność chłodnicza ² K = 4,9 kw spełnia wymogi dot. wymaganej mocy. Projektowanie sondy gruntowej (jako podwójnej sondy rurowej w kształcie U) Średnia wydajność poboru ³ E = 50 W/m długości sondy ² K = 4,9 kw Długość sondy L = ² K /³ E = 4900 W/50 W/m = 98 m 100 m Wybrana rura dla sondy: PE 32 3,0 (2,9) z 0,531 l/m 11 Wymagana ilość czynnika grzewczego (V R ) Należy uwzględnić pojemność sondy gruntowej włącznie z przewodem doprowadzającym oraz pojemnością armatur i pompy ciepła. Przy liczbie sond > 1 należy przewidzieć rozdzielacze. Przewód doprowadzający powinien mieć większą średnicę niż obiegi rurowe, zalecamy rurę PE 32 do PE 63. Sonda gruntowa jako podwójna rura w kształcie litery U Przewód doprowadzający: 10 m (2 5 m) z PE 32 3,0 (2,9) V R = 2 długość sondy L 2 pojemność przewodów rurowych + długość przewodu doprowadzającego pojemność przewodów rurowych = m 2 0,531 l/m + 10 m 0,531 l/m = 217,7 l Wybrano: 220 litrów (łącznie z nośnikiem ciepła w armaturach i pompie ciepła) Straty ciśnienia sondy gruntowej Czynnik grzewczy: Tyfocor Przepływ objętościowy pomp ciepła o mocy 6,2 kw: 900 l/h Przepływ objętościowy dla każdej rury w kształcie U: 900 l/h : 2 = 450 l/h Δp = wartość R długość rury Wartość R (wartość oporowa) dla rury PE 32 3,0 (2,9) (patrz tabele Strata ciśnienia dla przewodów rurowych): Przy 450 l/h 46,9 Pa/m Przy 900 l/h 190 Pa/m Δp podwój. sonda rurowa U = 46,9 Pa/m m = 9380 Pa Δp przewód doprowadzający = 190 Pa/m 10 m = 1900 Pa Δp dopuszcz. = Pa = 400 mbar (maks. zewn. opór przepływu, po stronie pierwotnej) Δp podwój. sonda rurowa U + Δp przewód doprow. = 9380 Pa Pa = Pa 112 mbar Wynik: Ponieważ Δp = Δp podwój. sonda rurowa U + Δp przewód doprow. nie przekracza wartości Δp dopuszcz., możliwa jest eksploatacja zaprojektowanej sondy gruntowej z pompą ciepła o znamionowej mocy cieplnej 6,2 kw. Naczynie zbiorcze do obiegu pierwotnego Przy długości przewodu doprowadzającego do 20 m i średnicy rury PE nie większej niż 40 wystarcza przeponowe naczynie wzbiorcze o pojemności 25 litrów. Przy większych długościach należy przeprowadzić dokładniejsze obliczenia. *17 W odniesieniu do specyficznej wydajności poboru podłoża wynoszącej 50 W/m bież. (wg wytycznej VDI 4640) i różnicy w sieci ciepłowniczej 5 K. VITOCAL VIESMANN 57

58 11 Wskazówki projektowe (ciąg dalszy) Przewody rurowe obiegu pierwotnego Straty ciśnienia w przypadku rur polietylenowych, PN 10 z czynnikiem grzewczym Tyfocor Wartość R (wartość oporowa): Wartość R = strata ciśnienia/m rury Podane wartości R dotyczą czynnika grzewczego Tyfocor: Lepkość kinematyczna = 4,0 mm 2 /s Gęstość = 1050 kg/m 3 szary Biały Przepływ objętościowy [litry/ h] przepływ laminarny przepływ turbulentny Wartości R w Pa/m dla rury polietylenowej 20 2,0 mm 25 2,3 mm 32 2,9 mm ,4 27, ,9 32, ,4 38, ,9 43, ,4 49, ,9 54, ,3 60, ,8 65, ,3 71, ,8 76, ,3 82,3 31, ,8 87,8 33, ,3 93,3 35, ,7 98,8 37, ,2 104,3 39, ,7 109,8 41, ,3 43, ,8 45, ,3 47, ,7 49, ,2 52, ,7 54, ,3 56, ,4 58, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,6 Przepływ objętościowy [litry/ h] Wartości R w Pa/m dla rury polietylenowej 20 2,0 mm 25 2,3 mm 32 2,9 mm , , , , , , , , , , , , , , , , , , , , , ,3 Przepływ objętościowy [litry/ h] Wartości R w Pa/m dla rury polietylenowej 40 3,7 mm 50 4,6 mm 63 5,8 mm ,8 56,9 17, ,6 61,7 25, ,0 96,0 30, ,5 102,8 34, ,6 117,8 42, ,1 128,8 45, ,2 141,8 48, ,5 163,7 56, ,1 63, ,5 69, ,8 84, ,1 102, ,2 121, ,2 161, ,9 187, ,0 191, ,8 227, ,3 239, ,1 316, ,7 367, ,7 493, ,1 509, ,8 956, , ,4 Pojemność rur z PE, PN 10 Ø zewn. rury grubość DN Pojemność na m rury ściany mm l 20 2,0 15 0, ,3 20 0, ,0 (2,9) 25 0, ,3 32 0, ,7 32 0, ,9 40 1, ,6 40 1, ,8 50 2, ,6 50 2, VIESMANN VITOCAL

59 Wskazówki projektowe (ciąg dalszy) Dodatki do wydajności pompy (procentowe) przy eksploatacji z czynnikiem Tyfocor Wskazówka Charakterystyki pomp obiegowych, patrz rozdział Pompa pierwotna. Planowana wydajność pompy ² A = ² woda + f Q (w %) Planowana wysokość podnoszenia H A = H woda + f H (w %) Wraz ze wzrostem wartości dla wydajności tłoczenia ² A i H A należy wybrać pompę. Wskazówka Dodatki zawierają wyłącznie korektę dla pomp obiegowych. Korekty charakterystyki lub danych instalacji należy przeprowadzać w oparciu o literaturę fachową lub dane producenta armatur. Czynnik grzewczy firmy Viessmann Tyfocor (gotowa mieszanka do 15 C) ma zawartość glikolu etylenowego wynoszącą 28,6% (w obliczeniu użyto 30%). Udział objętościowy glikolu etylenowego % Przy temperaturze roboczej 0 C f Q % f H % Przy temperaturze roboczej +2,5 C f Q % f H % Przy temperaturze roboczej +7,5 C f Q % f H % Wskazówka Charakterystyki pomp obiegowych, patrz strona 18 i Źródło ciepła dla pomp ciepła woda/woda Do stosowania pompy ciepła woda/woda wymagany jest zestaw do przebudowy (na żądanie). 11 Wody gruntowe Pompy ciepła woda/woda wykorzystują pojemność cieplną wód gruntowych lub wody chłodzącej. B F E C F ok. 1,3 m D -12,0 m -14,0 m -15,0 m -16,0 m G H K A min. 5 m -11,0 m -14,0 m -15,0 m O -20,0 m -21,0 m L M -23,0 m -24,0 m N A Czujnik przepływu obiegu studniowego B Pompa pierwotna (wbudowana zależnie od typu) C Do pompy ciepła D Czujnik ochrony przed zamarzaniem obiegu pierwotnego E Wymiennik ciepła obiegu pierwotnego F Szyb studni G Rura czerpiąca H Zawór zwrotny K Pompa studni L Studnia czerpalna M Kierunek przepływu wody gruntowej VITOCAL VIESMANN 59

60 Wskazówki projektowe (ciąg dalszy) N Studnia chłonna O Rura ciśnieniowa Pompy ciepła woda /woda uzyskują wysoki stopień wydajności. Wody gruntowe cechuje przez cały rok niemal stała temperatura wynosząca od 7 do 12 C. Aby móc wykorzystywać poziom temperatury źródła ciepła jakim są wody gruntowe do celów grzewczych, powinien on zostać podwyższony jedynie o niewielką wartość (w porównaniu z innymi źródłami ciepła). Woda gruntowa ochładzana jest przez pompę ciepła maks. o 5 K (zależnie od instalacji), jej jakość pozostaje jednak niezmieniona. Z powodu kosztów związanych z instalacją tłoczącą nie zaleca się jednak - dotyczy to domów jedno i dwurodzinnych - pompowania wody gruntowej z głębokości większej niż ok. 15 m (patrz rysunek powyżej). Dla instalacji dużych lub przemysłowych efektywne mogą być również większe głębokości tłoczenia wody. Między punktem poboru (studnie czerpalne) i zrzutu wody (studnie chłonne) należy zachować odległość min. 5 m. Studnie czerpalne i chłonne powinny być skierowane w kierunku przepływu wody gruntowej w celu wykluczenia spięcia strumienia przepływu. Studnia chłonna powinna być wykonana w taki sposób, aby ujście wody znalazło się poniżej poziomu wody gruntowej. Ze względu na zmienną jakość wody zasadniczo zalecamy systemowe rozdzielenie studni od pompy ciepła (patrz oddzielna dokumentacja projektowa Podstawowe informacje o pompach ciepła ). Przewody doprowadzające i odprowadzające wody gruntowe do pompy ciepła należy wyposażyć w zabezpieczenie przed zamarzaniem i ułożyć ze spadkiem w kierunku studni. 11 Ustalenie wymaganej ilości wody gruntowej Przepływ objętościowy, a więc konieczny przepływ wody, zależy od mocy urządzenia oraz od schłodzenia. Wymagane wartości przepływów objętościowych zostały określone w Danych technicznych. Zezwolenie na instalację pomp ciepła woda gruntowa/woda Inwestycja powinna posiadać zezwolenie Urzędu Gospodarki Wodnej. Przykładowo w Bawarii dla instalacji do 50 kw mocy zezwolenie uważa się za przyznane, jeżeli w ciągu jednego miesiąca nie nadeszło pismo odmowne. Zwiększone przepływy objętościowe prowadzą do wyższej, wewnętrznej straty ciśnienia. Należy to uwzględnić przy doborze typu pompy. Jeżeli dla budynku istnieje obowiązek przyłączenia do i korzystania z publicznej sieci wodociągowej, na korzystanie z wody gruntowej jako źródła ciepła dla pompy wymagane jest zezwolenie gminy/miasta. Zezwolenie może być powiązane z określonymi wymogami. Wytyczne projektowe dla wymiennika ciepła obiegu pierwotnego 10 C 8 C Wskazówka Obieg pierwotny napełnić mieszanką przeciw zamarzaniu (solanka, min. 5 C). A B 6 C 4 C A Woda B Solanka (mieszanka przeciwzamarzająca) Dzięki zastosowaniu wymiennika ciepła w obiegu pierwotnym zwiększa się bezpieczeństwo eksploatacji pompy ciepła woda/woda. Przy właściwym zwymiarowaniu pompy pierwotnej i optymalnej budowie obiegu pierwotnego wydajność pompy ciepła woda/woda zmniejsza się maksymalnie o wartość 0,4. Zalecamy zastosowanie skręcanego płytowego wymiennika ciepła ze stali szlachetnej, podanego w cenniku Viessmann Vitoset (producent: Tranter AG), patrz poniższa tabela. Listy płytowych wymienników ciepła dla pompy woda/woda Płytowy wymiennik ciepła, lutowany (nie do czyszczenia, artykuł wymieniany) Urządzenie kompaktowe Moc chłodnicza Przepływ objętościowy Strata ciśnienia Płytowy wymiennik pompy ciepła Obieg studniowy (woda) Obieg pierwotny (solanka) Obieg studniowy (woda) Obieg pierwotny (solanka) ciepła Vitotrans 100 Typ w kw w m 3 /h w m 3 /h w kpa w kpa Nr katalog. Vitocal 222-G/242-G BWT 106 6,7 (6,5 *18 ) ,2 14, BWT 108 8,5 (8,5) ,1 8, BWT ,0 (10,7) ,3 13, Vitocal 333-G/343-G BWT 106 6, ,6 14, BWT 108 9, ,3 9, BWT , ,2 14, *18 Urządzenia 230 V 60 VIESMANN VITOCAL

61 Wskazówki projektowe (ciąg dalszy) Płytowy wymiennik ciepła, skręcany (do czyszczenia) Pompa ciepła Moc chłodnicza Płytowy wymiennik ciepła Typ kw Nr katalog. Vitocal 222-G/242-G BWT 106 6,7 (6,5 *18 ) BWT 108 8,5 (8,5) BWT ,0 (10,7) Vitocal 333-G/343-G BWT 106 6, BWT 108 9, BWT , Przepływ objętościowy i utratę ciśnienia w obiegu pierwotnym gwarantują zintegrowane pompy obiegowe, o ile suma strat ciśnienia z wymiennika ciepła obiegu pierwotnego i systemu rur nie przekracza maksymalnych, zewnętrznych oporów przepływu pompy ciepła (patrz Dane techniczne ) Obieg grzewczy i rozdzielanie ciepła W zależności od wersji systemu grzewczego wymagane są różne wartości temperatur na zasilaniu wodą grzewczą. Pompy ciepła osiągają na zasilaniu maksymalną temperaturę 60ºC. Aby umożliwić jednosystemową eksploatację pompy ciepła, należy zamontować niskotemperaturowy system grzewczy o temperaturze na zasilaniu wodą grzewczą 60 C. Im niższa jest wybrana maksymalna temperatura na zasilaniu wodą grzewczą, tym wyższy jest roczny stopień pracy pompy ciepła. Pompa obiegu grzewczego i zawór bezpieczeństwa (3 bar) po stronie obiegu grzewczego są fabrycznie wbudowane w urządzenia. Naczynie wzbiorcze dobrane odpowiednio do systemu grzewczego dostarcza inwestor. Należy przy tym uwzględnić pojemność wody grzewczej urządzeń. Temperatura na zasilaniu w C E Temperatura zewnętrzna t A w C A B C D F 11 A Maks. temperatura na zasilaniu wodą grzewczą = 75ºC B Maks. temperatura na zasilaniu wodą grzewczą = 60ºC C Maks. temperatura na zasilaniu wodą grzewczą = 55 ºC, warunek jednosystemowej eksploatacji pompy ciepła D Maks. temperatura na zasilaniu wodą grzewczą = 35ºC, idealna dla jednosystemowej eksploatacji pompy ciepła E Warunkowo przystosowane systemy grzewcze do eksploatacji dwusystemowej pompy ciepła F Maks. temperatura na zasilaniu wodą grzewczą = 60 ºC Wytyczne projektowe dla podgrzewacza buforowego wody grzewczej Podgrzewacz buforowy wody grzewczej do optymalizacji czasu pracy V PB Q PC (20 do 25 l) Q PC = Znamionowa moc cieplna pompy ciepła, bezwzględna V PB = Pojemność podgrzewacza buforowego wody grzewczej w litrach Przykład: Typ BWT 110 z Q PC = 10,2 kw V PB = 10,2 20 l = 204 l poj. Wybór: Vitocell 100-E o poj. 200 l Podgrzewacz buforowy wody grzewczej do równoważenia przerw w dostawie prądu Ten wariant jest optymalny dla systemów rozdziału ciepła bez dodatkowej masy akumulującej ciepło (np. grzejniki radiatorowe, hydrauliczne dmuchawy).. *18 Urządzenia 230 V 100-procentowe magazynowanie ciepła na czas przerwy w dostawie prądu jest możliwe, ale nie zalecane, ponieważ wymagana pojemność podgrzewacza byłaby zbyt duża. VITOCAL VIESMANN 61

62 Wskazówki projektowe (ciąg dalszy) Przykład: Φ OG = 10 kw = W t bl.pr = 2 h (maks. 3 x na dzień) Δϑ = 10 K = 1,163 Wh/(kg K) dla wody c P c P Właśc. pojemność cieplna w kwh/(kg K) Φ OG Obciążenie grzewcze budynku w kw t bl.pr Blokada prądu w h V PB Pojemność podgrzewacza buforowego wody grzewczej w litrach Δϑ Ochłodzenie systemu w K 100-procentowy dobór (z uwzględnieniem istniejących powierzchni grzewczych) V p.buf = Φ c Δ ob.grz t cz. P W 2 h V p.buf = Wh = 1720 kg 1,163 kg k 10 k 1720 kg wody odpowiada pojemności podgrzewacza 1720 litrów. Wybór: 2 Vitocell 100-E, każdy o poj litrów Projekt szacunkowy (z wykorzystaniem opóźnionego chłodzenia budynku) V PB V PB V PB = Φ OG (60 do 80 litrów) = litrów = pojemność 600 litrów Wybór: 1 Vitocell 100-E o poj. 750 litrów Funkcja chłodzenia natural cooling Opis działania W przypadku natural cooling regulator pompy ciepła pełni następujące funkcje: Sterowanie pracą wszystkich niezbędnych pomp obiegowych, zaworów przełączających i mieszaczy Pomiar odpowiednich temperatur Kontrola punktu rosy Jeżeli temperatura zewnętrzna przekroczy temperaturę graniczną chłodzenia (możliwą do ustawienia), wówczas regulator włącza funkcję chłodzenia natural cooling. W przypadku chłodzenia poprzez obieg grzewczy (obieg ogrzewania podłogowego) regulator jest sterowany pogodowo, a w przypadku oddzielnego obiegu chłodzenia, np. konwektor wentylatorowy, w zależności od temperatury pomieszczenia. Podczas trybu chłodzenia możliwy jest podgrzew wody użytkowej przez pompę ciepła. Wskazówka W trybie chłodzenia poprzez oddzielny obieg chłodzący obecny i włączony musi być czujnik temperatury pomieszczenia. W trybie chłodzenia poprzez oddzielny obieg chłodzący lub poprzez obieg grzewczy należy używać kontaktowego czujnika temperatury do ustalania temperatury na zasilaniu. Zestaw NC Pomieszczenie techniczne powinno być suche i zabezpieczone przed mrozem. Vitocal 200-G/300-G: Zestaw NC należy zamontować w pomieszczeniu technicznym powyżej pompy ciepła i połączyć hydraulicznie za pomocą dołączonych rur elastycznych. Kompaktowe pompy ciepła: Zestaw NC należy zamontować w pobliżu kompaktowej pompy ciepła, a do połączeń hydraulicznych użyć orurowania u inwestora. Wszystkie przewody solanki i zimnej wody należy zaizolować termicznie ze szczelnością dyfuzyjną pary zgodnie z zasadami techniki, tak aby uniknąć tworzenia się kondensatu. Natural cooling z zestawem NC W zależności od instalacji sond/kolektorów oraz temperatury gruntu, zestaw NC umożliwia przeniesienie do 5 kw wydajności chłodniczej. Do chłodzenia można podłączyć obieg grzewczy/chłodzenia, np. obieg ogrzewania podłogowego lub oddzielny obieg chłodzenia, np. konwektor wentylatorowy. Zestaw NC wyposażono we wszystkie potrzebne pompy obiegowe, zawory przełączne, mieszacze i czujniki, a także w wymagane złącze magistrali KM do regulatora pompy ciepła. Ciepło pobierane z obiegu grzewczego/chłodzenia jest przekazywane przez wymiennik ciepła w zestawie NC do gruntu. Wymiennik ciepła jest podłączony szeregowo i umożliwia rozdzielenie systemowe pomiędzy obiegiem pierwotnym i grzewczym. Konieczne jest podłączenie do sieci zasilającej (1/N/PE, 230 V/ 50 Hz). Zalecenie: Wykorzystać podłączenie pompy ciepła poprzez zapewniany przez inwestora rozdzielacz sieci. Jeśli zestaw NC pracuje w oddzielnym (wykorzystywanym wyłącznie do chłodzenia) obiegu chłodzenia, obieg ten musi zostać zabezpieczony przez dodatkowe naczynie zbiorcze oraz zawór bezpieczeństwa. Do uszczelnienia przyłączy zestawu NC można użyć wyłącznie uszczelek teflonowych i z gumy EPDM. Wskazówka Inwestor ma obowiązek zaizolować termicznie w sposób szczelny, parowo-dyfuzyjnie wszystkie przewody. Ustawienie zestawu NC obok pompy ciepła W przypadku kompaktowych pomp ciepła Vitocal 222-G/242-G/333- G/343-G. W przypadku Vitocal 200-G/300-G, jeśli ilość miejsca nad pompami ciepła jest zbyt mała. Połączenie hydrauliczne za pomocą orurowania dostarczonego przez inwestora. Ustawienie zestawu NC powyżej pompy ciepła W przypadku Vitocal 200-G/300-G. Połączenie hydrauliczne za pomocą zestawu rur elastycznych. 62 VIESMANN VITOCAL

63 Wskazówki projektowe (ciąg dalszy) C D E F A Pompa ciepła B Powrót obiegu pierwotnego (wylot solanki pompy ciepła) C Zasilanie obiegu pierwotnego (wlot solanki do zestawu NC) D Powrót obiegu grzewczego/chłodzenia lub oddzielny obieg chłodzenia E Zasilanie obiegu grzewczego/chłodzenia lub oddzielny obieg chłodzenia F Przełącznik wilgotnościowy, ustawiany punkt łączeniowy (ustawienie wstępne na 80% wilgotności wzgl.), odległość od zestawu NC maks. 15 cm G Zestaw NC H Zasilanie podgrzewu wody użytkowej K Powrót podgrzewu wody użytkowej (z naczyniem zbiorczym u inwestora) G B H A K 11 Chłodzenie za pomocą instalacji ogrzewania podłogowego Ogrzewanie podłogowe może służyć zarówno do ogrzewania, jak i chłodzenia budynku i pomieszczeń. Włączenie hydrauliczne ogrzewania podłogowego w obieg solanki następuje za pomocą chłodzącego wymiennika ciepła. Aby dopasować obciążenie chłodnicze pomieszczeń do temperatury zewnętrznej, konieczny jest mieszacz. Podobnie jak w przypadku krzywej grzewczej, wydajność chłodnicza może zostać dokładnie dostosowana do obciążenia chłodniczego przy zastosowaniu krzywej chłodzenia za pomocą mieszacza w obiegu chłodzenia sterowanego regulatorem pomp ciepła. W celu zapewnienia przyjemnej temperatury pomieszczenia i uniknięcia tworzenia się rosy należy przestrzegać wartości granicznych dla temperatury powierzchniowej. Temperatura powierzchniowa ogrzewania podłogowego przy chłodzeniu wyn. 20 C nie może zostać przekroczona. W celu uniknięcia tworzenia się kondensatu na powierzchni ogrzewanej podłogi, na zasilaniu ogrzewania podłogowego należy zamontować przełącznik wilgotnościowy natural cooling (do pomiaru punktu rosy). Dzięki temu nawet w przypadku krótkotrwałych wahań pogodowych (np. burza) można zapobiec tworzeniu się kondensatu. Zwymiarowanie ogrzewania podłogowego należy przeprowadzić w oparciu o kombinację temperatur na zasilaniu i powrocie wynoszących ok. 14/18 C. W celu oszacowania możliwej wydajności chłodniczej ogrzewania podłogowego można skorzystać z poniższej tabeli. Podstawowe zasady: Min. temperatura na zasilaniu chłodzenia za pomocą instalacji ogrzewania podłogowego i min. temperatura powierzchniowa zalezą od aktualnych warunków klimatycznych w pomieszczeniu (temperatura i względna wilgotność powietrza). Czynniki te należy uwzględnić podczas projektowania. Szacunkowa wydajność chłodnicza instalacji ogrzewania podłogowego w zależności od rodzaju podłogi i odstępu układania przewodów rurowych (zakładana temperatura na zasilaniu ok. 14 C, temperatura na powrocie ok. 18 C; źródło: firma Velta) Pokrycie podłogi Płytki posadzkowe Dywan Odstęp układania mm Wydajność chłodnicza przy średnicy rury 10 mm W/m mm W/m mm W/m Dane obowiązują dla następujących parametrów Temperatura pomieszczenia 25 C Wzgl. wilgotność powietrza 60 % Temperatura punktu rosy 16 C VITOCAL VIESMANN 63

64 Wskazówki projektowe (ciąg dalszy) Chłodzenie za pomocą konwektorów wentylatorowych Vitoclima 200-C (wyposażenie dodatkowe) Tryb chłodzenia jest możliwy poprzez oddzielny obieg chłodzenia lub obieg grzewczy/chłodzenia. W celu uzyskania maks. wydajności chłodniczej należy ustawić tryb pracy Wartość stała. Wybrać takie miejsce montażu, które zapewni bezproblemowe podłączenie urządzeń do pompy ciepła. Pamiętać o podłączeniu odpływu kondensatu do domowej instalacji kanalizacyjnej lub odprowadzeniu kondensatu na zewnątrz. Konieczne jest podłączenie do sieci zasilającej (1/N/PE, 230 V/50 Hz). W przypadku wykonywania przepustów w ścianie uważać na elementy nośne, nadproża, elementy izolacyjne (np. paroizolacje). Urządzenia montować tylko na stabilnych, równych ścianach. Nie montować urządzeń w pobliżu źródeł ciepła ani w miejscach wystawionych na bezpośrednie promieniowanie słoneczne. Montować tylko w miejscach o dobrej cyrkulacji powietrza. Zapewnić dobry dostęp na potrzeby prac konserwacyjnych. Dostosowanie mocy Istnieje możliwość zmiany mocy konwektorów wentylatorowych. Poprzez zamianę podłączeń można przypisać 3-stopniowemu czujnikowi obrotów konwektorów wentylatorowych 3 z 5 dostępnych prędkości obrotowych. W poniższej tabeli zestawiono moce grzewcze i chłodnicze dostępne przy poszczególnych prędkościach obrotowych. Warunki pomiaru Wydajność chłodnicza: Przy temperaturze pomieszczenia 27 C, wilgotności względnej 48%, ochłodzenie wody chłodzącej z 12 do 7 C. Moc cieplna: Przy temperaturze pomieszczenia 20 C, temperaturze na zasilaniu50 C. Poziom ciśnienia akustycznego Zmierzony z odległości 2,5 m przy kubaturze pomieszczenia 200 m 3 i czasie pogłosu 0,5 s. 11 Moce grzewcze i chłodnicze zależne od prędkości obrotowej Typ Prędkość Strumień Tryb chłodzenia Tryb grzewczy Poziom obrotowa wentylatora objętościowy powietrza Całkowita wydajność Odczuwalna moc chłodnicza Strumień przepływu Opór przepływu Moc cieplna Strumień przepływu Opór przepływu ciśnienia akustycznego chłodnicza m 3 /h W W l/h kpa W l/h kpa db(a) V V V202H V V V V V V203H V V V V V V206H V V V V V V209H V V V Fabrycznie ustawione obroty wentylatora Tylko w przypadku Vitocal 242-G/343-G: Przyłączanie kolektorów słonecznych Do urządzeń kompaktowych pomp ciepła można przyłączyć kolektory płaskie o pow. maks. 5 m 2 (Vitosol 200-F/300-F) lub kolektory rurowe o pow. 3 m 2 (Vitosol 200-T/300-T). Urządzenia są w pełni przystosowane do przyłączenia obiegu solarnego i są wyposażone w niezbędne funkcje regulacyjne. Przewody rurowe łączące kolektor z urządzeniem kompaktowym pompy ciepła wykonuje inwestor. Do instalowanego systemu rurowego należy przyłączyć odpowiednio zwymiarowane naczynie wzbiorcze. Izolację cieplną przewodów rurowych należy wykonać z materiałów odpornych na działanie wysokich temperatur do 185ºC. Wymóg ten dotyczy również zastosowanych obejm mocujących. Aby osiągnąć wymaganą wydajność tłoczenia, należy uwzględnić w obliczeniach straty ciśnienia powodowane przez system rurowy i powierzchnię kolektora. W kwestiach wykonania, montażu, obliczeń i zakresu stosowania instalacji solarnej należy stosować się do wskazówek zawartych w wytycznych projektowych oraz instrukcji serwisowej i montażowej systemów solarnych w wersji właściwej dla danego urządzenia. 64 VIESMANN VITOCAL

65 Wskazówki projektowe (ciąg dalszy) Wymiarowanie solarnego naczynia wzbiorczego Solarne naczynie wzbiorcze Budowa i funkcje Z zaworem odcinającym i zamocowaniem. Solarne naczynie wzbiorcze to zamknięte naczynie, którego przestrzeń gazowa (wypełniona azotem) oddzielona jest przeponą od przestrzeni cieczowej (czynnik grzewczy) i którego ciśnienie wstępne zależy od wysokości instalacji. A Czynnik grzewczy B Napełnienie azotem C Poduszka azotowa D Poduszka zabezpieczająca, min. 3 l E Poduszka zabezpieczająca F Stan fabryczny (ciśnienie wstępne 3 bar) G Instalacja solarna napełniona bez wpływu ciepła H Poniżej ciśnienia maks. przy najwyższej temperaturze czynnika grzewczego 11 Dane techniczne a a b b Naczynie wzbiorcze Nr katalog. Pojemność Ø a b Przyłącze Masa l mm mm kg A R¾ 7, R¾ 9, R¾ 9,9 B R1 12, R1 18,4 Dane dotyczące obliczania wymaganej pojemności patrz wytyczne projektowe Vitosol. VITOCAL VIESMANN 65

66 12 Regulator pompy ciepła 12.1 Vitotronic 200, typ WO1A Budowa i funkcje Konstrukcja modułowa Regulator jest wbudowany w pompę ciepła. Regulator złożony jest z urządzenia podstawowego, modułów elektronicznych i modułu obsługowego. Urządzenie podstawowe: Wyłącznik zasilania Złącze standardowe Optolink do laptopa Symbol roboczy i sygnalizator usterki Bezpieczniki Temperatura zasilania Ogrzewanie/chłodzenie Ciepła woda użytkowa Energia solarna Informacja Wybierz naciskając 40 C i Moduł obsługowy Prosta obsługa: Wyświetlacz graficzny ze wskazaniami tekstowymi Duża czcionka i kontrastowe czarno-białe wskazania Pomoc kontekstowa Wbudowany układ sterowania instalacją solarną w przypadku pomp ciepła z przyłączem kolektorów słonecznych Zdejmowany moduł obsługowy z oddzielnym wyposażeniem dodatkowym do montażu na ścianie Z zegarem sterującym Przyciski obsługowe: Nawigacja Potwierdzenie Pomoc Menu rozszerzone Ustawienia: Normalna i zredukowana temperatura pomieszczenia Normalna i druga temperatura wody użytkowej Program roboczy Programy czasowe ogrzewania pomieszczenia, podgrzewu wody użytkowej, cyrkulacji i podgrzewacza buforowego wody grzewczej Eksploatacja ekonomiczna Eksploatacja w trybie "Party" Program wakacyjny Krzywe grzewcze i krzywe chłodzenia Ustaw Testy urządzeń Komunikat: Temperatura na zasilaniu Temperatura wody użytkowej Informacje Dane robocze Dane diagnostyczne Wskazówki, ostrzeżenia i zgłoszenia usterek ( Funkcje Regulator pogodowy temperatur na zasilaniu dla trybu grzewczego lub trybu chłodzenia: Temperatura na zasilanu instalacji lub temperatura na zasilaniu obiegu grzewczego bez mieszacza A1 Temperatura na zasilaniu obiegu grzewczego z mieszaczem M2: Zależnie od pompy ciepła silnik mieszacza jest sterowany albo bezpośrednio poprzez regulator albo poprzez magistralę KM- BUS. Temperatura na zasilaniu obiegu grzewczego z mieszaczem M3: Obecny nie przy wszystkich pompach ciepła, sterowanie silnikiem mieszacza poprzez magistralę KM-BUS. Temperatura na zasilaniu oddzielnego obiegu chłodzącego Elektroniczne ograniczenie temperatury maksymalnej i minimalnej Zależne od zapotrzebowania wyłączanie pompy ciepła i pomp obiegu pierwotnego i wtórnego Regulacja zmiennej granicy ogrzewania i chłodzenia Zabezpieczenie przeciwblokujące pompy Zabezpieczenie instalacji grzewczej przed zamarznięciem Wbudowany system diagnostyczny Regulacja temperatury wody w podgrzewaczu z układem preferencji Funkcja dodatkowa podgrzewu wody użytkowej (krótkotrwałe podgrzewanie na wyższą temperaturę) Regulacja podgrzewacza buforowego wody grzewczej Regulacja podgrzewacza przepływowego wody grzewczej Program osuszania jastrychu Regulacja podgrzewania wody w basenie w połączeniu z zewnętrznym zestawem uzupełniającym H1 (wyposażenie dodatkowe) Przełączanie z zewnątrz: mieszacz OTW, mieszacz ZAMK., przełączanie trybów pracy Zapotrzebowanie z zewnątrz (wartość wymaganej temperatury na zasilaniu możliwa do ustawienia) i blokowanie pompy ciepła, określane wartości wymaganej temperatury na zasilaniu za pośrednictwem zewnętrznego sygnału 0 do 10 V (z zewnętrznym zestawem uzupełniającym H1, wyposażenie dodatkowe) Komunikacja danych: Zdalne sterowanie, konfiguracja i nadzór pompy ciepła i instalacji grzewczej z urządzeniem Vitocom 300. Obsługa za pośrednictwem zintegrowanego z urządzeniem Vitocom serwera webowego Vitodata 100 lub centralnego serwera Vitodata 300 z dodatkową możliwością konfiguracji wszystkich parametrów regulacyjnych. Podłączenie do regulatora pompy ciepła za pomocą złącza LON (z modułem komunikacyjnym LON, wyposażenie dodatkowe) Zdalne sterowanie i nadzór za pośrednictwem sieci telefonicznej GSM z modułem Vitocom 100 Podłączenie do regulatora pompy ciepła za pomocą magistrali KM Wymogi normy EN dotyczące obliczania obciążenia grzewczego są spełniane. W celu zmniejszenia mocy podgrzewu przy niskiej temperaturze zewnętrznej status roboczy Zredukowany przełączany jest na status Normalny. Zgodnie z niem. rozporządzeniem w sprawie oszczędności energii (EnEv) regulacja temperatury powinna odbywać się dla każdego pomieszczenia indywidualnie, np. za pomocą zaworów termostatycznych. Zegar sterujący Cyfrowy zegar sterujący Program dzienny i tygodniowy Automatyczna zmiana na czas letni/zimowy 66 VIESMANN VITOCAL

67 Regulator pompy ciepła (ciąg dalszy) Funkcja automatyczna podgrzewu wody użytkowej i pompy cyrkulacyjnej wody użytkowej Godzina, dzień tygodnia i standardowe czasy włączania ogrzewania pomieszczenia, podgrzewu wody użytkowej, ogrzewania podgrzewacza buforowego wody grzewczej i pompy cyrkulacyjnej wody użytkowej są nastawione fabrycznie. Możliwość indywidualnego programowania czasów włączania, maks. 8 cykli łączeniowych na dzień Najkrótszy odstęp łączenia: 10 minut Podtrzymanie pamięci: 14 dni Ustawianie programów roboczych We wszystkich programach eksploatacji aktywne jest zabezpieczenie przed zamarzaniem (patrz funkcja zabezpieczenia przed zamarzaniem) instalacji grzewczej. Przy pomocy przycisków wyboru można ustawić następujące programy robocze: W przypadku obiegów grzewczych/chłodzących: Ogrzewanie i ciepła woda lub Ogrzewanie, chłodzenie i ciepła woda W przypadku oddzielnego obiegu chłodzącego: Chłodzenie Tylko ciepła woda, osobne ustawienie dla każdego obiegu grzewczego Przełączenie programu roboczego z zewnątrz w połączeniu z zewnętrznym zestawem uzupełniającym H1 jest możliwe. Wskazówka Jeżeli pompa ciepła eksploatowana ma być np. w lecie w celu podgrzewu wody użytkowej, konieczne jest wybranie dla wszystkich obiegów grzewczych programu roboczego Tylko ciepła woda. Wyłączenie instalacji Funkcja zabezpieczenia przed zamarznięciem Funkcja zabezpieczenia przed zamarznięciem włączana jest, jeżeli temperatura zewnętrzna spadnie poniżej ok. +1 C. W funkcji zabezpieczenia przed zamarznięciem zostaje włączona pompa obiegu grzewczego i dolna temperatura wody grzewczej jest utrzymywana w granicy ok. 20 C. Pojemnościowy podgrzewacz wody jest podgrzewany do ok. 20 C. Funkcja zabezpieczenia przed zamarznięciem jest wyłączana przy wzroście temperatury zewnętrznej powyżej ok. +3 C. 12 Ustawianie krzywych grzewczych i krzywych chłodzenia (nachylenie i poziom) Vitotronic 200 reguluje pogodowo temperatury zasilania obiegów grzewczych i obiegu chłodzącego: Temperatura zasilania instalacji bądź temperatura zasilania obiegu grzewczego bez mieszacza A1 Temperatura zasilania obiegu grzewczego z mieszaczem M2: Zależnie od pompy ciepła silnik mieszacza jest sterowany albo bezpośrednio poprzez regulator albo poprzez magistralę KM-BUS. Temperatura zasilania obiegu grzewczego z mieszaczem M3: Obecny nie przy wszystkich pompach ciepła, sterowanie silnikiem mieszacza poprzez magistralę KM-BUS. Temperatura zasilania przy chłodzeniu poprzez obieg grzewczy, regulacja oddzielnego obiegu chłodzącego odbywa się pogodowo. Temperatura na zasilaniu, która jest niezbędna do osiągnięcia określonej temperatury pomieszczenia, jest zależna od instalacji grzewczej i od izolacji cieplnej ogrzewanego lub chłodzonego budynku. Wraz z nastawieniem krzywych grzewczych lub krzywych chłodzenia temperatury wody na zasilaniu zostaną dopasowane do tych warunków. Krzywe grzewcze: Temperatura wody na zasilaniu obiegu wtórnego jest ograniczona przez czujnik temperatury i przez temperaturę nastawioną na elektronicznym regulatorze temperatury maksymalnej. Temperatura na zasilaniu [ C] Nachylenie krzywej grzewczej 3,4 3,2 3,0 2,8 2,6 2,4 2,2 2,0 1,8 1, Temperatura zewnętrzna [ C] 1,4 1,2 1,0 0,8 0,6 0,4 0,2 VITOCAL VIESMANN 67

68 Regulator pompy ciepła (ciąg dalszy) Krzywe chłodzenia: Temperatura wody na zasilaniu obiegu wtórnego jest ograniczona przez temperaturę nastawioną na elektronicznym regulatorze temperatury minimalnej. 0,2 0,4 0,6 0,8 1,0 1,2 Temperatura zewnętrzna [ C] ,4 1,6 1,8 2,0 2,2 2,6 3,0 3,4 Nachylenie krzywej chłodzenia Temperatura na zasilaniu [ C] Instalacje grzewcze z podgrzewaczem buforowym wody grzewczej lub sprzęgłem hydraulicznym W przypadku stosowania sprzęgła hydraulicznego w podgrzewaczu buforowym wody grzewczej lub w sprzęgle hydraulicznym musi być wbudowany czujnik temperatury i podłączony do regulatora pompy ciepła. 12 Czujnik temperatury wody w podgrzewaczu Czujnik jest podłączony do regulatora i zamontowany w pojemnościowym podgrzewaczu wody. Czujnik temperatury zewnętrznej Miejsce montażu: Ściana północna lub północno-zachodnia budynku 2 do 2,5 m nad podłożem, w budynku kilkupiętrowym mniej więcej w górnej połowie pierwszego piętra. Przyłącze: Przewód 2-żyłowy, maksymalna długość przewodu 35 m przy przekroju przewodu 1,5 mm 2, miedź. Przewód nie może zostać ułożony razem z przewodami 230/400 V. Dane techniczne Stopień ochrony IP 32 Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia Podczas eksploatacji 0 do +90 C Podczas magazynowania i transportu 20 do +70 C Dane techniczne Stopień ochrony IP 43 wg normy EN do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia przy eksploatacji, magazynowaniu i transporcie 40 do +70 C VIESMANN VITOCAL

69 Regulator pompy ciepła (ciąg dalszy) 12.2 Dane techniczne regulatora Vitotronic 200, typ WO1A Ogólne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 6 A Klasa zabezpieczenia I Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu 20 do +65 Zakres regulacji temperatury wody użytkowej 10 do +70 Zakres regulacji krzywych grzewczych i krzywych chłodzenia Nachylenie 0 do 3,5 Poziom 15 do +40 K Wartości przyłączeniowe podzespołów roboczych Podzespół Moc przyłączeniowa w W Napięcie w V Maks. prąd łączeniowy w A Vitocal 222-G 242-G 333-G 333-G NC 343-G Pompa obiegu pierwotnego (2) X X X X X Pompa wtórna (2) X X X X X Pompa obiegu grzewczego A (2) X X X X X Pompa obiegu grzewczego M (2) X X Silnik mieszacza obiegu grzewczego M ,2 (0,1) X X Pompa obiegowa ogrzewania podgrzewacza (po stronie wody grzewczej) (2) X X X X X Pompa ładująca podgrzewacza (2) X X pompę cyrkulacyjną wody użytkowej (2) X X X X X Pompa obiegu solarnego (2) X X Sterowanie podgrzewacza przepływowego wody grzewczej, stopień (2) X X X X X Sterowanie podgrzewacza przepływowego wody grzewczej, stopień (2) X X X Zbiorcze zgłaszanie usterek styk beznapięciowy 230 4(2) X X X X X sterowanie zestawem NC (2) X X X X Maks. natężenie całkowite 5(3) X X X X X Wyposażenie dodatkowe regulatora Wyposażenie dodatkowe regulatora informacje ogólne Stycznik pomocniczy Nr katalog Stycznik w małej obudowie. Z 4 stykami beznapięciowo rozwartymi i 4 stykami beznapięciowo zwartymi. Z zaciskami szeregowymi do przewodów ochronnych VITOCAL VIESMANN 69

70 Wyposażenie dodatkowe regulatora (ciąg dalszy) Dane techniczne Napięcie cewki Znamionowe natężenie prądu (I th ) 230 V~/50 Hz AC1 16 A AC3 9 A Kontaktowy czujnik temperatury jako czujnik temperatury wody na zasilaniu instalacji Nr katalog Do pomiaru temperatury wody na zasilaniu instalacji. Ø Dane techniczne Długość przewodu 2,0 m Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Pt500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C Czujnik temperatury wody w podgrzewaczu Nr katalog Do pojemnościowego podgrzewacza wody i podgrzewacza buforowego wody grzewczej. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Dane techniczne Długość przewodu 3,75 m Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Pt500 Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +90 C podczas magazynowania i transportu 20 do +70 C 13 Regulator temperatury wody w basenie kąpielowym Nr katalog Dane techniczne Przyłącze Przewód 3-żyłowy o przekroju 1,5 mm 2 Zakres ustawień 0 do 35 Histereza łączeniowa 0,3 K Moc załączalna 10(2) A 250 V~ Funkcja przełączająca przy wzrastającej temperaturze z 2 do 3 R Tuleja zanurzeniowa ze stali nierdzewnej R½ x 200 mm Vitotrol 200A nr katalog. Z Odbiornik KM-BUS W każdym obiegu grzewczym instalacji grzewczej można zastosować moduł Vitotrol 200A. Do regulatora można przyłączyć maks. 2 moduły zdalnego sterowania. Funkcje: Wskazywanie temperatury pomieszczenia, temperatury zewnętrznej oraz stanu roboczego. Ustawianie normalnej temperatury pomieszczenia (temperatury dziennej) oraz programu roboczego poprzez ekran główny. 70 VIESMANN VITOCAL

71 Wyposażenie dodatkowe regulatora (ciąg dalszy) Wskazówka Wartość zredukowanej temperatury pomieszczenia (temperatury nocnej) należy ustawić w regulatorze. 20,5 Możliwość aktywacji trybów "Party" i ekonomicznego poprzez przyciski Tylko do obiegu grzewczego z mieszaczem: Czujnik do sterowania temperaturą pomieszczenia Wskazówka W celu sterowania temperaturą pomieszczenia moduł Vitotrol 200A należy zamontować w pomieszczeniu głównym (wiodącym) Miejsce montażu: Eksploatacja sterowana pogodowo: Montaż w dowolnym miejscu w budynku. Sterowanie temperaturą pomieszczenia: Montaż w głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Zamontowany czujnik temperatury pomieszczenia mierzy temperaturę pomieszczenia i dokonuje ewentualnych korekt temperatury na zasilaniu oraz wyzwala szybki podgrzew na początku eksploatacji grzewczej (jeżeli zostało to zakodowane). Przyłącze: Przewód 2-żyłowy, długość przewodu maks. 50 m (również przy przyłączeniu kilku modułów zdalnego sterowania) Przewód nie może zostać ułożony razem z przewodami 230/400 V Wtyk niskiego napięcia objęty zakresem dostawy Dane techniczne Zasilanie poprzez KM-BUS Pobór mocy 0,2 W Klasa zabezpieczenia III Stopień ochrony IP 30 wg normy EN do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia Podczas eksploatacji 0 do +40 C Podczas magazynowania i transportu -20 do +65 C Zakres ustawień wymaganej temperatury pomieszczenia 3 do 37 C Rozdzielacz KM-BUS Nr katalog Do przyłączenia od 2 do 9 urządzeń do KM-BUS regulatora Vitotronic Dane techniczne Długość przewodu 3,0 m, z okablowanymi wtykami Stopień ochrony IP 32 wg EN do zapewnienia przez zabudowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +65 C 13 Zewnętrzny zestaw uzupełniający H1 Nr katalog Rozszerzenie funkcji w obudowie, do montażu na ścianie. Za pomocą zestawu uzupełniającego można korzystać z następujących funkcji: Układ kaskadowy maks. dla 4 pomp Vitocal Funkcja podgrzewu wody w basenie Zapotrzebowanie na minimalną temperaturę wody w kotle Blokowanie z zewnątrz Nastawa temperatury wymaganej wody w kotle przez wejście 0-10 V Zewnętrzny przełącznik eksploatacyjny VITOCAL VIESMANN 71

72 Wyposażenie dodatkowe regulatora (ciąg dalszy) Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 4 A Pobór mocy 4 W Klasa zabezpieczenia I Stopień ochrony IP 32 Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) podczas magazynowania i transportu 20 do +65 C Cokół montażowy do modułu obsługowego Nr katalog Do swobodnego montażu modułu obsługowego regulatora pompy ciepła poza urządzeniem. Montaż bezpośrednio na ścianie lub na puszce "elektrycznej". Odstęp od pompy ciepła maks. 5 m. 160 W skład wchodzą: Cokół ścienny z elementami mocującymi Przewód o dł. 5 m z wtykami Pokrywa otworu regulatora na pompie ciepła Przekaźnik kontroli faz (tylko Vitocal 222-G/242-G) nr katalog Do nadzoru przyłączenia sieciowego sprężarki. Wskazówka W przypadku Vitocal 333-G/343-G przekaźnik kontroli faz jest już wbudowany fabrycznie Wyposażenie dodatkowe do obiegu grzewczego z mieszaczem M2, sterowanie bezpośrednio poprzez Vitotronic (tylko Vitocal 333-G/343-G) Wskazówka Mieszacz w obiegu grzewczym jest podłączany bezpośrednio do regulatora pompy ciepła. Kontaktowy czujnik temperatury Nr katalog Do pomiaru temperatury wody na zasilaniu i na powrocie Dane techniczne Długość przewodu 5,8 m, z okablowanymi wtykami Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Ni500 Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C 72 VIESMANN VITOCAL

73 Wyposażenie dodatkowe regulatora (ciąg dalszy) Silnik mieszacza nr katalog Silnik mieszacza należy zamontować bezpośrednio na mieszaczu firmy Viessmann DN 20 do 50 i R ½ do 1¼. Z wtykiem systemowym. Okablowanie wykonuje inwestor Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Pobór mocy 4 W Klasa zabezpieczenia II Stopień zabezpieczenia IP 42 wg normy EN 60529, do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu -20 do +65 C Moment obrotowy 3 Nm Czas pracy przy s 13.3 Wyposażenie dodatkowe do obiegu grzewczego z mieszaczem, sterowanie poprzez magistralę KM-BUS regulatora Vitotronic Vitocal 222-G/242-G: Obieg grzewczy M2 Vitocal 333-G/343-G: Obieg grzewczy M3 Zestaw uzupełniający do obiegu grzewczego z mieszaczem z wbudowanym silnikiem mieszacza Nr katalog Odbiornik magistrali KM Elementy składowe: Elektronika mieszacza z silnikiem mieszacza dla mieszacza firmy Viessmann DN 20 do 50 i R ½ do 1¼ Czujnik temperatury wody na zasilaniu (czujnik kontaktowy), długość przewodu 2,2 m, z okablowanymi wtykami; dane techniczne patrz poniżej Wtyk przyłączeniowy pompy obiegu grzewczego Zasilający przewód elektryczny (dł. 3,0 m) Przewód przyłączeniowy magistrali (dł. 3,0 m) Silnik mieszacza należy zamontować bezpośrednio na mieszaczu firmy Viessmann DN 20 do 50 i R ½ do 1¼. Elektronika mieszacza z silnikiem mieszacza Stopień ochrony IP 32D wg EN do zapewnienia przez budowę/montaż Klasa zabezpieczenia I Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do 40 C Podczas magazynowania i transportu od 20 do +65 C Obciążenie znamionowe wyjścia przekaźnika pompy obiegu grzewczego sö 2(1) A 230 V~ Moment obrotowy 3 Nm Czas pracy przy s Czujnik temperatury wody na zasilaniu (czujnik kontaktowy) Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 2 A Pobór mocy 5,5 W Mocowany za pomocą taśmy mocującej. Dane techniczne Stopień ochrony IP 32D wg EN do zapewnienia przez budowę/montaż Typ czujnika Viessmann NTC 10 kω przy 25 C Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C VITOCAL VIESMANN 73

74 Wyposażenie dodatkowe regulatora (ciąg dalszy) Zestaw uzupełniający do obiegu grzewczego z mieszaczem do oddzielnego silnika mieszacza Nr katalog Odbiornik magistrali KM Do przyłączenia oddzielnego silnika mieszacza. Elementy składowe: Elektronika mieszacza do przyłączenia oddzielnego silnika mieszacza Czujnik temperatury wody na zasilaniu (kontaktowy czujnik temperatury), długość przewodu 5,8 m, z okablowanymi wtykami Wtyk przyłączeniowy pompy obiegu grzewczego Zaciski przyłączeniowe do przyłączenia silnika mieszacza Zasilający przewód elektryczny (dł. 3,0 m) Przewód przyłączeniowy magistrali (dł. 3,0 m) Elektronika mieszacza Klasa zabezpieczenia I Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +40 C Podczas magazynowania i transportu od 20 do +65 C Obciążenie znamionowe wyjść przekaźników Pompa obiegu grzewczego sö 2(1) A 230 V~ Silnik mieszacza 0,1 A 230 V~ Wymagany czas pracy silnika mieszacza dla 90 ok. 120 s Czujnik temperatury wody na zasilaniu (czujnik kontaktowy) Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 2 A Pobór mocy 1,5 W Stopień ochrony IP 20D wg EN do zapewnienia przez budowę/montaż Mocowany za pomocą taśmy mocującej. Dane techniczne Stopień ochrony IP 32D wg EN do zapewnienia przez budowę/montaż Typ czujnika Viessmann NTC 10 kω przy 25 C Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +120 C Podczas magazynowania i transportu od 20 do +70 C 13 Zanurzeniowy regulator temperatury nr katalog Możliwość zastosowania jako ogranicznika temperatury maksymalnej instalacji ogrzewania podłogowego. Regulator temperatury jest zamontowany na zasilaniu instalacji i wyłącza pompę obiegu grzewczego przy zbyt wysokiej temperaturze na zasilaniu Dane techniczne Długość przewodu 4,2 m, z okablowanymi wtykami Zakres ustawień 30 do 80 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Skala nastawcza w obudowie Tuleja zanurzeniowa ze stali nierdzewnej R ½ x 200 mm Nr rej. DIN. DIN TR lub DIN TR VIESMANN VITOCAL

75 Wyposażenie dodatkowe regulatora (ciąg dalszy) Kontaktowy regulator temperatury Nr katalog Pracuje jako ogranicznik temperatury maksymalnej w instalacji ogrzewania podłogowego, (tylko w połączeniu z rurami metalowymi). Regulator temperatury jest zamontowany na zasilaniu instalacji i wyłącza pompę obiegu grzewczego przy zbyt wysokiej temperaturze na zasilaniu Dane techniczne Długość przewodu 4,2 m, z okablowanymi wtykami Zakres ustawień 30 do 80 C Histereza łączeniowa maks. 14 K Moc załączalna 6(1,5) A 250V~ Skala nastawcza w obudowie Nr rej. DIN. DIN TR lub DIN TR Technika komunikacji Vitocom 100, typ GSM Bez karty SIM Nr katalog. Z Wskazówka Informacje na temat warunków sprzedaży, patrz cennik firmy Viessmann. Funkcje: Zdalne sterowanie poprzez sieci telefonii komórkowej GSM Zdalne sprawdzanie poprzez sieci telefonii komórkowej GSM Nadzorowanie zdalne poprzez wiadomości SMS wysyłane do 1 lub 2 telefonów komórkowych Nadzorowanie zdalne innych urządzeń poprzez wejście cyfrowe (230 V) Konfiguracja: Telefony komórkowe poprzez wiadomości SMS Zakres dostawy: Vitocom 100 (w zależności od zamówienia - z kartą SIM lub bez) Zasilający przewód elektryczny z wtykiem euro (o długości 2,0 m) Antena GSM (o długości 3,0 m), stopa magnetyczna i podkładka klejąca Przewód łączący KM-BUS (o długości 3,0 m) Uwarunkowania po stronie inwestora: Dobry zasięg sieci do komunikacji w standardzie GSM wybranego operatora sieci komórkowej. Całkowita długość wszystkich przewodów odbiorników KM-BUS maks. 50 m. Dane techniczne Napięcie znamionowe 230 V ~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 15 ma Pobór mocy 4 W Klasa zabezpieczenia II Stopień ochrony IP 41 wg normy EN 60529, do zapewnienia przez zabudowę/ montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +55 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) podczas magazynowania i transportu -20 do +85 C Przyłącze wykonane przez inwestora Wejście usterki DE V~ VITOCAL VIESMANN 75

76 Wyposażenie dodatkowe regulatora (ciąg dalszy) Vitocom 300, typ FA5, FI2 13 Nr katalog.: patrz aktualny cennik Typ FA5 z wbudowanym modemem analogowym Typ FI2 z wbudowanym modemem ISDN Do maks. 5 instalacji grzewczych z jedną lub kilkoma wytwornicami ciepła, z podłączonymi dodatkowo obiegami grzewczymi lub bez nich. W połączeniu z Vitodata 300 Do zdalnego zgłaszania, nadzorowania i sprawdzania usterek i/lub punktów pomiarowych przez Internet Zdalne sterowanie, parametryzacja oraz kodowanie instalacji grzewczych przez Internet Konfiguracja Konfiguracja Vitocom 300 odbywa się poprzez system Vitodata 300. Zgłoszenia usterek Zgłoszenia usterek przesyłane są do serwera Vitodata 300. Z serwera Vitodata 300 zgłoszenia przekazywane są do skonfigurowanych modułów obsługowych z wykorzystaniem następujących usług komunikacyjnych: telefaks SMS na telefon komórkowy na PC/laptop Uwarunkowania po stronie inwestora: Przyłącze telefoniczne Typ FA5: Gniazdo przyłączeniowe TAE, kodowanie 6N Typ FI2: Gniazdo przyłączeniowe RJ45 (ISDN) W Vitotronic musi być zamontowany moduł komunikacyjny LON Wskazówka Informacje na temat warunków umownych - patrz cennik Viessmann. Zakres dostawy: Moduł podstawowy *19 (z 8 cyfrowymi wejściami, 1 cyfrowym wyjściem i 2 analogowymi wejściami czujników) Typ FA5: z wbudowanym modemem analogowym, przewód przyłączeniowy do gniazda telefonicznego TAE 6N, dł. 2 m Typ FI2: z wbudowanym modemem ISDN, przewód przyłączeniowy z wtykiem RJ45 do gniazda ISDN, dł. 3 m Przewód łączący LON RJ45 RJ4S, długość 7 m, do wymiany danych pomiędzy Vitotronic i Vitocom 300 Zasilacz *19 Przewód przyłączeniowy pomiędzy zasilaczem i modułem podstawowym Wskazówka Zakres dostawy pakietów z Vitocom - patrz cennik. Wyposażenie dodatkowe Nr katalog. Moduł uzupełniający *19 10 wejść cyfrowych (8 beznapięciowych, dwa V~) 7 wejść analogowych (2 z nich konfigurowane jako wejścia impulsowe) 2 wyjścia cyfrowe Wymiary patrz moduł podstawowy lub 10 wejść cyfrowych (8 beznapięciowych, dwa V~) 7 wejść analogowych (2 z nich konfigurowane jako wejścia impulsowe) 2 wyjścia cyfrowe 1 złącze standardowe M-BUS Master do przyłączenia do np. maks. 16 liczników energii cieplnej kompatybilnych z M-BUS za pomocą złącza M-BUS Slave wg normy EN Wymiary patrz moduł podstawowy Moduł zasilacza awaryjnego *19 (USV) Dodatkowy akumulator *19 do USV zalecany przy 1 module podstawowym, 1 module rozszerzającym i obłożeniu wszystkich wejść niezbędny przy: 1 module podstawowym i 2 modułach rozszerzających Przedłużacz przewodu łączącego Odstęp układania 7 do 14 m 1 przewód łączący, (dł. 7 m) i 1 złącze LON RJ45 Odstęp układania 14 do 900 m z wtykiem przyłączeniowym 2 wtyki LON RJ45 i 2-żyłowy przewód, CAT5, ekranowany, przewód pełny, AWG 26-22, 0,13 do 0,32 mm 2, średnica zewnętrzna, 4,5 do 8 mm lub 2-żyłowy przewód, CAT5, ekranowany, przewód pleciony, AWG 26-22, 0,14 do 0,36 mm 2, średnica zewnętrzna, 4,5 do 8 mm Odstęp układania 14 do 900 m z gniazdem przyłączeniowym 2 przewody łączące (dł. 7 m) i 2 gniazda przyłączeniowe LON RJ45, CAT6 2-żyłowy przewód, CAT5, ekranowany lub JY(St) Y 2 x 2 x 0,8 Moduł podstawowy (zakres dostawy): i i dostarcza inwestor lub dostarcza inwestor i dostarcza inwestor lub dostarcza inwestor Wyposażenie dodatkowe: Wyposażenie dodatkowe Nr katalog. Obudowa ścienna do montażu modułów Vitocom 300 w przypadku braku szafy sterowniczej lub rozdzielacza elektrycznego 2-rzędowa rzędowa *19 Montaż na szynie nośnej TS35 wg DIN EN , 35 x 15 i 35 x 7,5. 76 VIESMANN VITOCAL

77 Wyposażenie dodatkowe regulatora (ciąg dalszy) Dane techniczne Napięcie znamionowe 24 V Znamionowe natężenie prądu Typ FA5 600 ma Typ FI2 500 ma Klasa zabezpieczenia II wg DIN EN Stopień ochrony IP 20 wg normy EN do zapewnienia przez budowę/montaż Sposób działania Typ 1B według EN Dopuszczalna temperatura otoczenia podczas eksploatacji od 0 do +50 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu od 20 do +85 C Przyłącza wykonywane przez inwestora: 8 wejść cyfrowych DE 1 do DE 8 styki beznapięciowe, 2-biegunowe, 24 V, maks. 7 ma 1 wyjście cyfrowe DA1 beznapięciowy styk przekaźnikowy, 3-biegunowy, zestyk przełączny 230 V~/ 30 V, maks. 2 A 2 wejścia analogowe AE 1 i AE 2 do czujników temperatury Ni500, 10 do 127ºC ±0,5 K firmy Viessmann Dane techniczne Napięcie znamionowe 85 do 264 V ~ Częstotliwość znamionowa 50/60 Hz Znamionowe natężenie prądu 0,55 A Napięcie wyjściowe 24 V Prąd wyjściowy 1,5 A Klasa zabezpieczenia II wg DIN EN Stopień ochrony IP 20 wg normy EN do zapewnienia przez budowę/montaż Rozdział potencjałów po stronie uzwojenia pierwotnego/wtórnego SELV wg normy EN Bezpieczeństwo elektryczne EN Dopuszczalna temperatura otoczenia przy eksploatacji z napięciem wejściowym U E 187 do 264 V Zastosowanie w pomiesz- od 20 do +55 C czeniach mieszkalnych i grzewczych (normalne warunki otoczenia) przy eksploatacji z napięciem wejściowym U E 100 do 264 V od 5 do +55 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Podczas magazynowania i transportu od 25 do +85 C Wyposażenie dodatkowe i dalsze informacje - patrz wytyczne projektowe w zakresie komunikacji danych. Zasilacz (zakres dostawy): Moduł komunikacyjny LON nr katalog Płyta CPU do wymiany danych. Przewód łączący LON do wymiany danych między regulatorami Do podłączenia modułu Vitocom 300 lub Vitotronic 200-H do regulatora pompy ciepła Vitotronic 200, typ WO1A. 13 Nr katalog Długość przewodu 7 m, z okablowanymi wtykami (RJ 45). VITOCAL VIESMANN 77

78 Wyposażenie dodatkowe regulatora (ciąg dalszy) Przedłużacz przewodu łączącego Odstęp układania 7 do 14 m: 1 przewód łączący (dł. 7 m) Nr katalog i 1 złącze LON RJ45 Nr katalog Odstęp układania 14 do 900 m z wtykiem przyłączeniowym: 2 wtyki LON RJ45 Nr katalog i 2-żyłowy przewód, CAT5, ekranowany, przewód pełny, AWG 26-22, 0,13 do 0,32 mm 2, średnica zewnętrzna, 4,5 do 8 mm inwestor lub 2-żyłowy przewód, CAT5, ekranowany, przewód pleciony, AWG 26-22, 0,14 do 0,36 mm 2, średnica zewnętrzna, 4,5 do 8 mm inwestor Odstęp układania 14 do 900 m z gniazdami przyłączeniowymi: 2 przewody łączące (dł. 7 m) Nr katalog i 2 gniazda przyłączeniowe LON RJ45, CAT6 Nr katalog żyłowy przewód, CAT5, ekranowany inwestor lub JY(St) Y 2 x 2 x 0,8 inwestor i Opornik obciążenia Nr katalog szt. Do zamknięcia magistrali LON-BUS w pierwszym i ostatnim odbiorniku LON VIESMANN VITOCAL

79 Wykaz haseł A Anoda ochronna...37 Armatura zabezpieczająca...37 B Blachy obudowy...44 Blokada zakładu energetycznego...61 Blokada ZE...44, 52 C Charakterystyki pomp...39 Chłodzenie za pomocą instalacji ogrzewania podłogowego...63 Chłodzenie za pomocą konwektorów wentylatorowych...64 Cokół montażowy do modułu obsługowego...72 Cyrkulacja Zestaw przyłączeniowy...36 Czas blokady...44 Czujnik temperatury Temperatura pomieszczenia...39 temperatura zewnętrzna...68 Czujnik temperatury pomieszczenia...39 Czujnik temperatury pomieszczenia do trybu chłodzenia...62 Czujnik temperatury zewnętrznej...68 Czynnik grzewczy...34, 59 D Dane techniczne Vitocal 222-G...8 Vitocal 242-G...12 Vitocal 333-G...20 Vitocal 333-G NC...20 Vitocal 343-G...25 Dodatek, eksploatacja z obniżoną temperaturą...53 Dodatek do podgrzewu wody użytkowej...53 Dodatki do wydajności pompy...59 Dostosowanie mocy konwektorów wentylatorowych...64 E Eksploatacja jednosystemowa...52 Eksploatacja ekonomiczna...66 Eksploatacja jednosystemowa...52 Eksploatacja w trybie "Party"...66 ENEV...66 F Filtr wody użytkowej...51 Funkcja chłodzenia...62 Funkcja dodatkowa Podgrzew wody użytkowej...66 Funkcja zabezpieczenia przed zamarznięciem...67 G Glikol etylenowy...54 Granica chłodzenia...66 Granica ogrzewania...66 K Kolektor gruntowy Projektowanie...55 Rozdzielacz i kolektor...54 Strata ciśnienia...55 Kolektory słoneczne...64 Komunikat w formie tekstowej...66 Kontaktowy regulator temperatury...75 Kontrola jakości wody...50 Konwektory wentylatorowe...41, 64 Krzywa chłodzenia...66 Poziom...67 Krzywa grzewcza...66 Nachylenie...67 Poziom...67 L Licznik energii cieplnej...37 Licznik prądu...47 LON...77 M Menu rozszerzone...66 Minimalna wysokość pomieszczenia...45 Moc grzewcza...52 Moduł komunikacyjny LON...77 Monoenergetyczny sposób eksploatacji...53 Montaż wstępny Zestaw przyłączeniowy...36 N Naczynie wzbiorcze Budowa, funkcja, dane techniczne...65 Solarne naczynie wzbiorcze...64 Naczynie zbiorcze Obieg pierwotny...57 Obliczanie pojemności...65 Nadzór przyłączenia sieciowego...72 natural cooling...40 Nawigacja...66 O Obciążenie grzewcze...52 Obieg grzewczy i rozdzielanie ciepła...61 Obieg kolektora...38 Obieg pierwotny Zestaw przyłączeniowy...35 Obieg wtórny Zestaw przyłączeniowy...35 Oddzielny obieg chłodzący...66 Ograniczenie temperatury...66 Ogrzewanie podłogowe...63 Opis działania Blokada dostawy prądu przez ZE...47 Ostrzeżenie...66 Osuszanie jastrychu...66 H Hydrauliczny zestaw przyłączeniowy...61 I Informacje o produkcie Vitocal 222-G...7 Vitocal 242-G...11 Vitocal 333-G...19 Vitocal 333-G NC...19 Vitocal 343-G...24 VITOCAL VIESMANN 79

80 Wykaz haseł P Płytowy wymiennik ciepła...60 Podest w stanie surowym...43 Podgrzewacz buforowy wody grzewczej...61 Podgrzewacz przepływowy wody grzewczej...37 Podgrzewanie wody w basenie...66 Podwójna sonda rurowa w kształcie litery U...56 Pojemność rur...58 Pompa obiegu solarnego...38 Powierzchnia czynna absorbera...38 Procedura zgłoszeniowa (dane)...44 Program czasowy...66 Program roboczy...66 Program wakacyjny...66 Przekaźnik kontroli faz...72 Przełączanie rodzajów eksploatacji...66 Przepływ objętościowy...60 przepływowego podgrzewacza wody grzewczej...66 Przerwa w dostawie prądu...52, 61 Przerwa w dostawie prądu przez ZE...52 Przewód zasilający...48 Przewymiarowanie...52 Przyłącze elektryczne...48 Przyłącze po stronie wody użytkowej...51 R Regulacja sterowana pogodowo Programy robocze...67 Regulator pogodowy...66 Regulator pompy ciepła Budowa...66 Funkcje...66 Moduł obsługowy...66 Urządzenie podstawowe...66 Regulator sterowany pogodowo Funkcja zabezpieczenia przed zamarznięciem...67 Regulator systemów solarnych...66 Regulator temperatury Regulator temperatury...74 Temperatura kontaktowa...75 Roczny stopień pracy...61 Rozdzielacz KM-BUS...71 Rozdzielacz solanki Kolektory gruntowe...32 Sondy gruntowe/kolektory gruntowe...33 Rozdzielanie systemowe...60 S Separator powietrza...32 Solar-Divicon...38 Solarne naczynie wzbiorcze...65 Sonda gruntowa Projektowanie...57 Strata ciśnienia...57 Sposób eksploatacji monoenergetyczny...53 Straty ciśnienia w przewodach rurowych...58 Studnia chłonna...60 Studnia czerpalna...60 System diagnostyczny...66 T Taryfy prądowe...44 Techniczne Warunki Przyłączeniowe (TWP)...47 Tekst pomocniczy...66 Temperatura na zasilaniu...66 Temperatura pomieszczenia...66 Temperatura wody użytkowej...66 Tyfocor...59 U Uchwyt transportowy...44 Urząd Gospodarki Wodnej...56 Urządzenie demineralizacyjne wody użytkowej...50 Ustawienia...66 Usterka...66 V Vitocom 100, typ GSM , typ FA5, FI Vitotrol...70 W Wersje instalacji...51 Woda do napełniania...50 Wody gruntowe...59 Wskazówka...66 Wymiana danych...77 Wymiarowanie pompy ciepła...52 Wymiary Vitocal 222-G...9 Vitocal 242-G...14 Vitocal 333-G...23 Vitocal 343-G...27 Wymiennik ciepła obiegu pierwotnego...60 Wytyczne projektowe dla źródła ciepła...54 Z Zabezpieczenie przeciwblokujące pompy...66 Zabezpieczenie przed zamarzaniem...54, 66 Zanurzeniowy regulator temperatury...74 Zapotrzebowanie na ciepłą wodę użytkową...53 Zapotrzebowanie na elektryczność...44 Zapotrzebowanie na wodę użytkową...53 Zapotrzebowanie z zewn...66 Zasilanie/powrót obiegu grzewczego Zestaw przyłączeniowy...35 Zasilanie elektryczne...44 Zastosowanie jako pompa ciepła woda/woda...59 Zawór bezpieczeństwa...51 Zegar sterujący...66 Zestaw NC...40, 62 Zestaw odpływowy...44 Zestaw przyłączeniowy do montażu wstępnego...36 Zestaw przyłączeniowy obiegu pierwotnego/wtórnego...35 Zestaw przyłączeniowy układu cyrkulacji...36 Zestaw przyłączeniowy zasilania/powrotu obiegu grzewczego...35 Zestaw uzupełniający mieszacza Oddzielny silnik mieszacza...74 Wbudowany silnik mieszacza...73 Zewnętrzny zestaw uzupełniający H Znormalizowane obciążenie grzewcze...52 Związkowe taryfy prądowe VIESMANN VITOCAL

81 VITOCAL VIESMANN 81

82 82 VIESMANN VITOCAL

83 VITOCAL VIESMANN 83

84 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl 84 VIESMANN VITOCAL
