1 ALBUM ILUSTRACJI z wypadku samolotu PZL Koliber 150A; SP-DIM 5 września 2012 r., Rybnik ALBUM ILUSTRACJI Strona 1 z 13

2 NAJBLIŻSZE OTOCZENIE MIEJSCA WYPADKU HANGARY L O T N I S K O E P R G m 1 Okolica lotniska Rybnik-Gotartowice [EPRG] z zaznaczoną strefą najbliższego otoczenia miejsca wypadku, pokazaną szczegółowo na następnej ilustracji. WRAK SAMOLOTU (CZĘŚCIOWO SPALONY) ODŁAMANE PRAWE SKRZYDŁO ODŁAMANE PRZEDNIE PODWOZIE SKRZYNKA AKUMULATORA ul.gotartowicka KIERUNEK OSTATNIEJ FAZY LOTU ŚLAD UDERZENIA KADŁUBEM ODŁAMANE LEWE PODWOZIE GŁÓWNE AKUMULATOR ZŁAMANY WIERZCHOŁEK DRZEWA m 2 Strefa najbliższego otoczenia miejsca wypadku z naniesionymi głównymi elementami sytuacyjnymi i rozmieszczeniem szczątków. ALBUM ILUSTRACJI Strona 2 z 13

3 3 Gałęzie wyłamane z korony drzewa przez zniżający się samolot. 4 Korona drzewa uszkodzona przez samolot. Widok w kierunku w przybliżeniu przeciwnym do kierunku lotu. 5 Ślady zderzenia samolotu z nawierzchnią ulicy. Na dalszym planie odłamane lewe podwozie główne [strzałka]. W głębi wrak samolotu. ALBUM ILUSTRACJI Strona 3 z 13

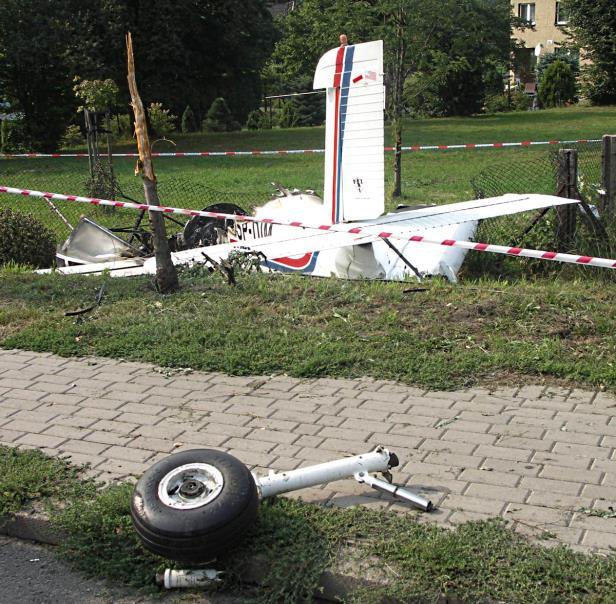

4 6 Wrak samolotu po zatrzymaniu się za ulicą. 7- Wrak samolotu na miejscu wypadku. Na pierwszym planie widoczne odłamane lewe podwozie główne, dalej drzewo zniszczone przez samolot. 8 Wrak samolotu, widok od tyłu. Na pierwszym planie wyłamane podwozie przednie. Pod kadłubem widoczne wyrwane z okuć i złamane prawe skrzydło z wyraźnym śladem zderzenia ze słupkiem ogrodzenia. ALBUM ILUSTRACJI Strona 4 z 13

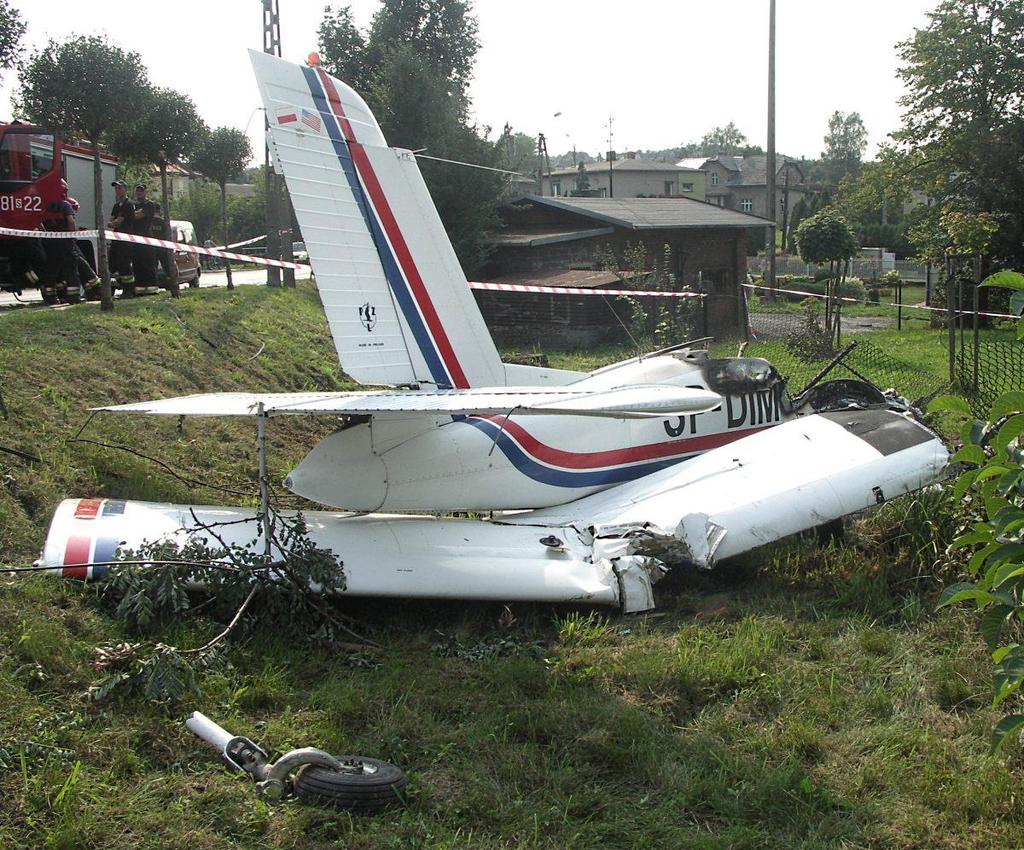

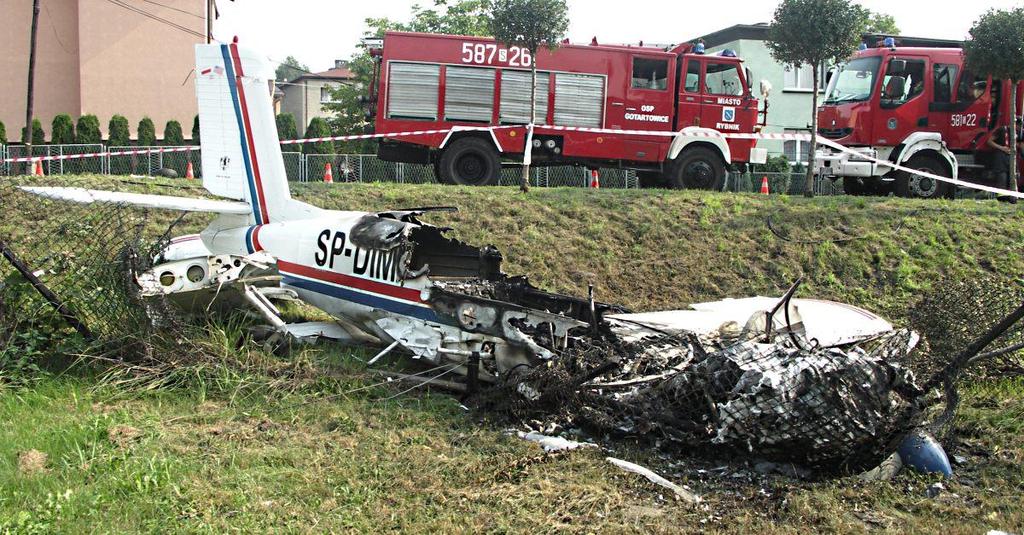

5 9 Wrak samolotu, widok ¾ od tyłu z prawej. Na pierwszym planie wyłamane podwozie przednie. Pod kadłubem widoczne wyrwane z okuć i złamane prawe skrzydło z wyraźnym śladem zderzenia ze słupkiem ogrodzenia. 10 Wrak samolotu, widok ¾ od przodu z prawej. Widoczna strefa wypalenia kadłuba i zespołu napędowego. ALBUM ILUSTRACJI Strona 5 z 13

6 11 Wrak samolotu, widok od przodu. 12 Wrak samolotu, widok ¾ od przodu z lewej. Widoczna strefa wypalenia kadłuba, zespołu napędowego i lewego skrzydła. ALBUM ILUSTRACJI Strona 6 z 13

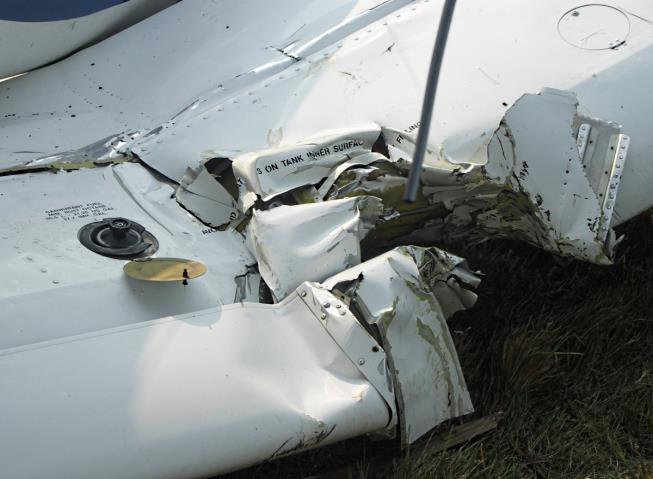

7 13 Wrak samolotu, lewa strona. Widoczna strefa wypalenia kadłuba, zespołu napędowego i lewego skrzydła. Spod kadłuba wystaje oderwana klapa prawego skrzydła. 14, 15 Prawe skrzydło w miejscu kontaktu ze słupkiem ogrodzenia. 16 Prawe skrzydło od strony żebra nasadowego. Widać wyrwany fragment wręgi kadłuba [czerwona strzałka] i złamany dźwigar główny [niebieska strzałka]. ALBUM ILUSTRACJI Strona 7 z 13

8 17 Prawe skrzydło od strony spływu. Widoczne złamane prawe podwozie główne i fragment prawej klapy. 18 Wyłamane lewe podwozie główne z tłoczyskiem amortyzatora [strzałka]. ALBUM ILUSTRACJI Strona 8 z 13

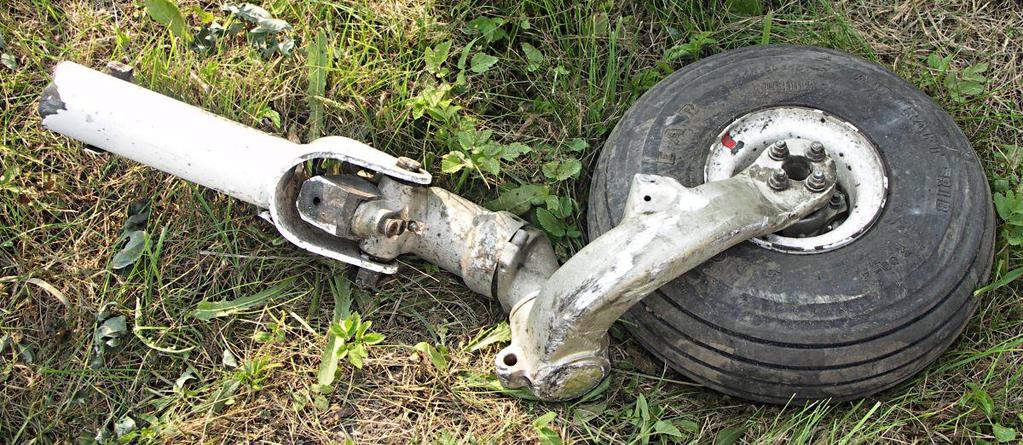

9 19 Wyłamane podwozie przednie. 20 Przykadłubowy fragment zdemontowanego lewego skrzydła ze zniszczeniami spowodowanymi pożarem. ALBUM ILUSTRACJI Strona 9 z 13

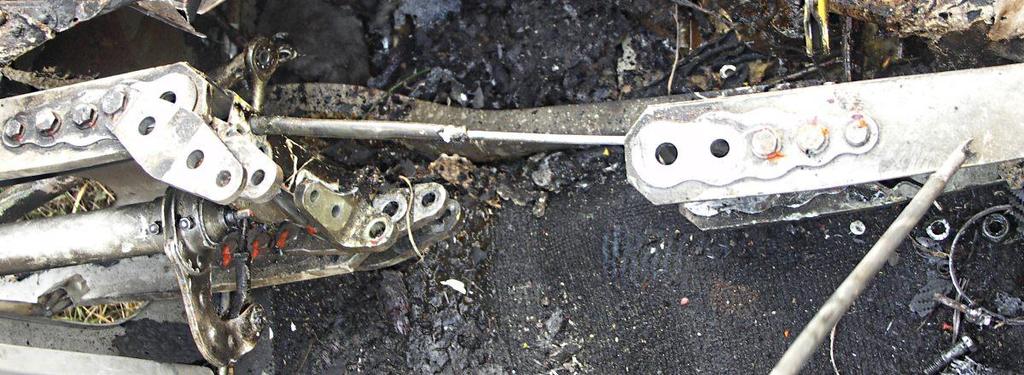

10 21 Połączenie głównych dźwigarów skrzydeł w kadłubie, sfotografowane w trakcie demontażu. 22 Wypalone wnętrze kabiny i fragment tylnej części kadłuba. ALBUM ILUSTRACJI Strona 10 z 13

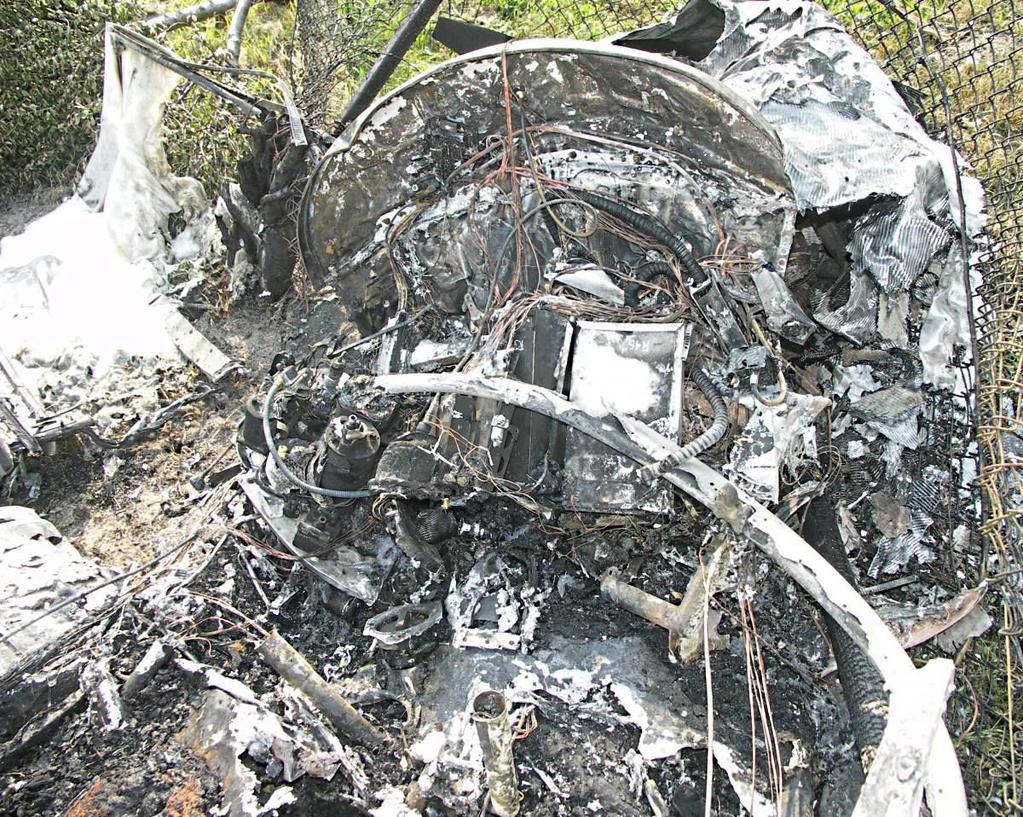

11 23 Zniszczona pożarem przednia część kadłuba i przykadłubowy fragment lewego skrzydła, widok od przodu. 24 Wypalona kabina załogi, widok od tyłu. ALBUM ILUSTRACJI Strona 11 z 13

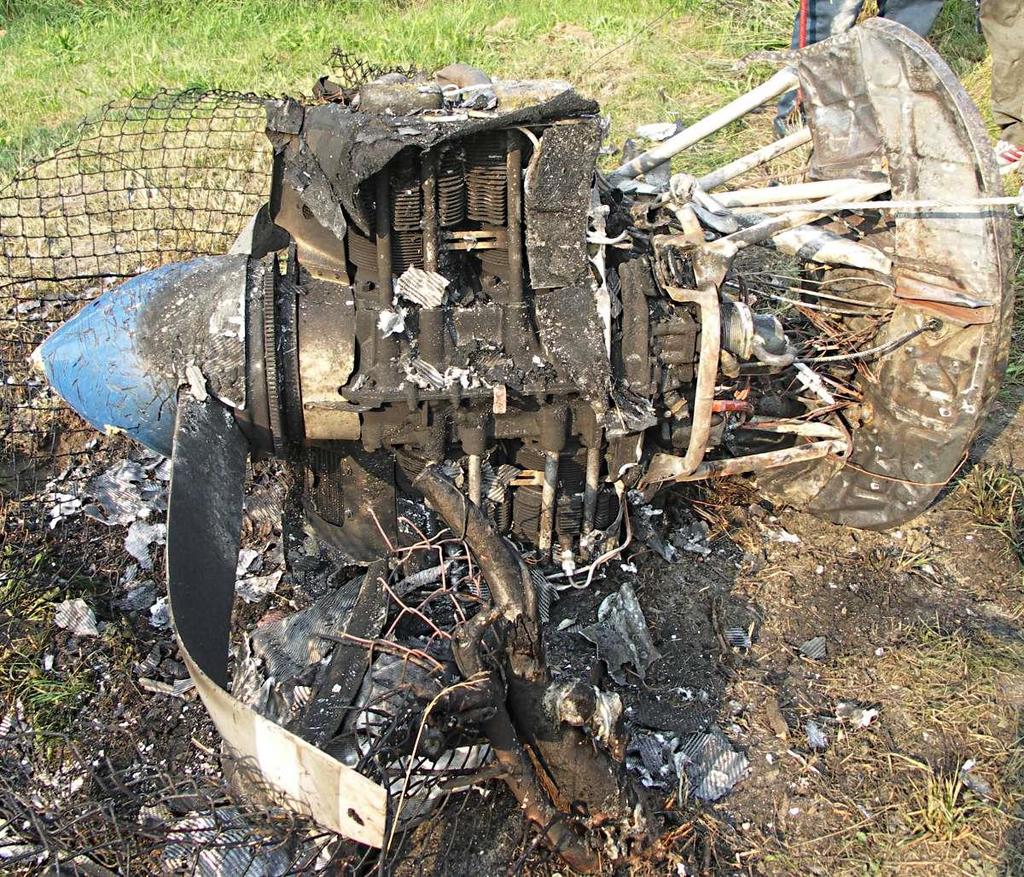

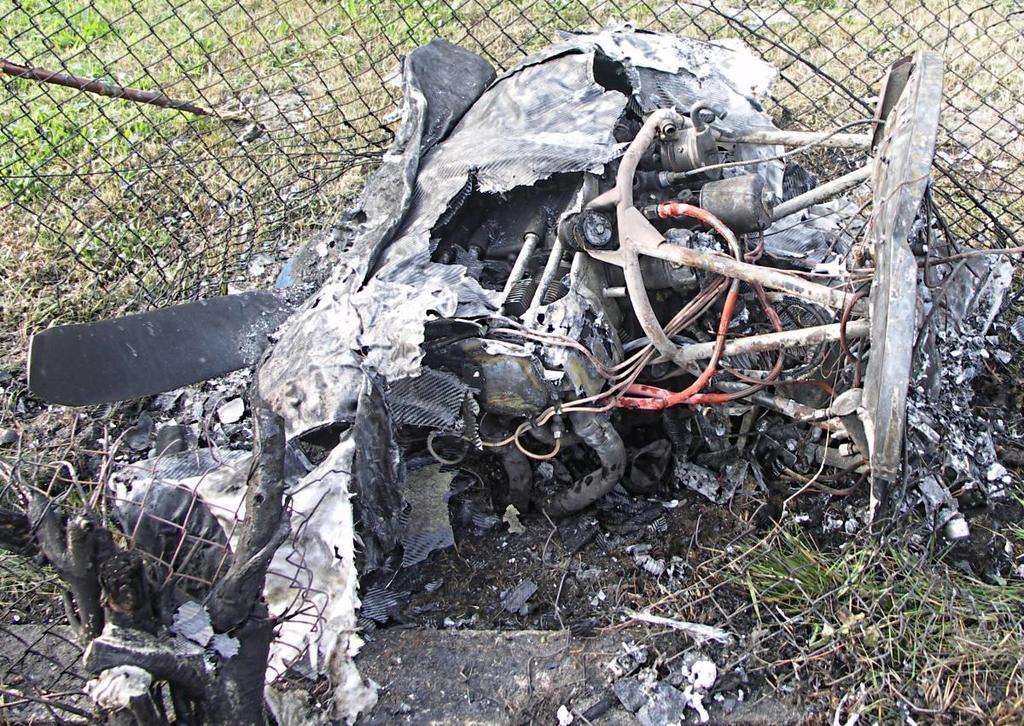

12 25 Zespół napędowy po odcięciu od wraku, widok z lewej strony. 26 Zespół napędowy po odcięciu od wraku, widok z góry. ALBUM ILUSTRACJI Strona 12 z 13

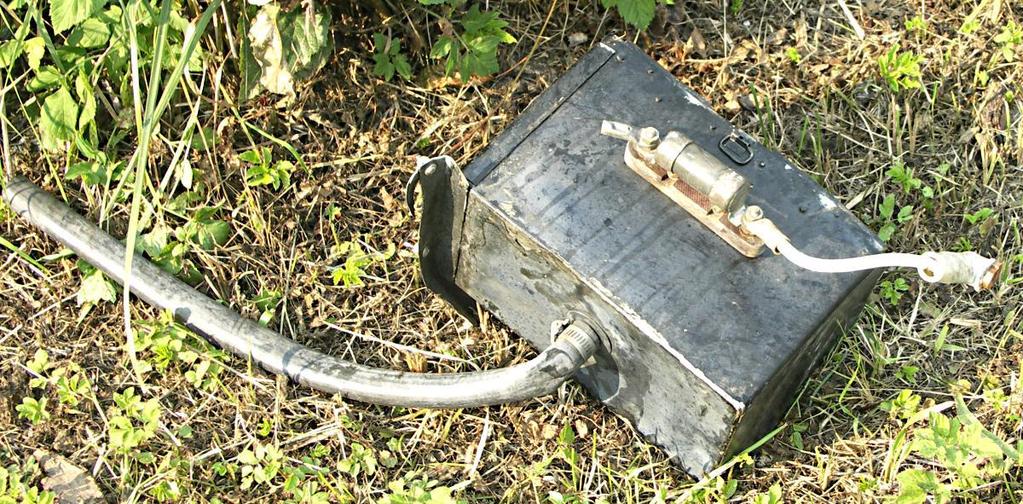

13 28, 29 Akumulator i skrzynka akumulatora. Zdjęcia: PKBWL, R.Rutkowski [o ile nie zaznaczono inaczej] K O N I E C ALBUM ILUSTRACJI Strona 13 z 13
