ALBUM ILUSTRACJI. z wypadku samolotu ultralekkiego Fly Synthesis Storch; OK-MUS23 05 czerwca 2010 r., Golędzinów k/oborników Śląskich

Transkrypt

1 ALBUM ILUSTRACJI z wypadku samolotu ultralekkiego Fly Synthesis Storch; OK-MUS23 05 czerwca 2010 r., Golędzinów k/oborników Śląskich ALBUM ILUSTRACJI Strona 1 z 11

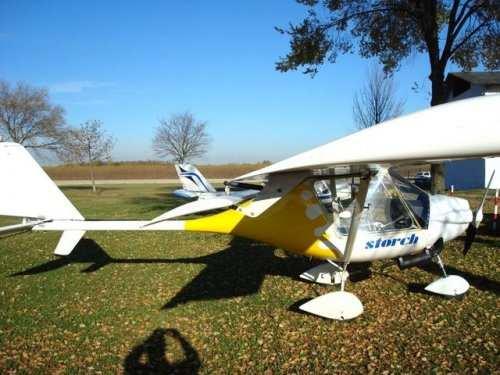

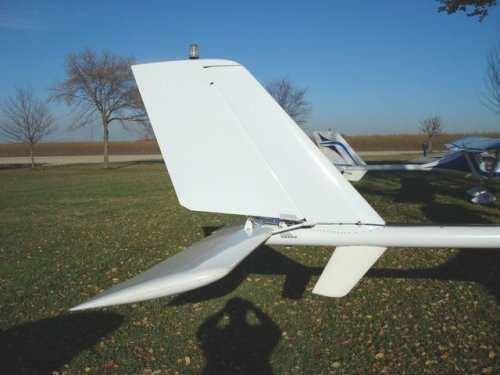

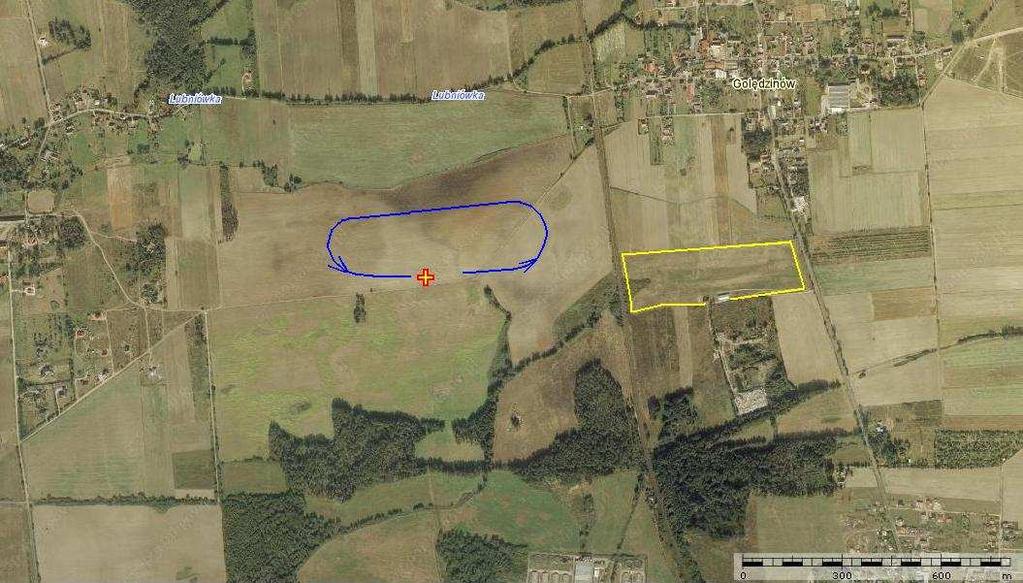

2 1, 2, 3, 4, 5 Zdjęcia samolotu wykonane w okresie poprzedzającym wypadek, pochodzące z oferty jego sprzedaży. ZAKŁÓCENIA PRACY SILNIKA MIEJSCE WYPADKU LĄDOWISKO ZANIECHANE LĄDOWANIE I ODEJŚCIE NA 2-GI KRĄG HANGAR 6 Ortofotomapa najbliższej okolicy z zaznaczonymi elementami sytuacyjnymi zdarzenia [geoportal]. ALBUM ILUSTRACJI Strona 2 z 11

3 7 Pole, na którym skapotował samolot, widziane w kierunku lądowiska, do którego zmierzał. Strzałką żółtą wskazany teren lądowiska, czerwoną hangar. 8, 9, 10 Ślady lądowania w zbożu, na zdjęciu [10] widoczny ślad łamania przedniego podwozia. 11 Kadłub od przodu. 12 Kabina z lewej strony. ALBUM ILUSTRACJI Strona 3 z 11

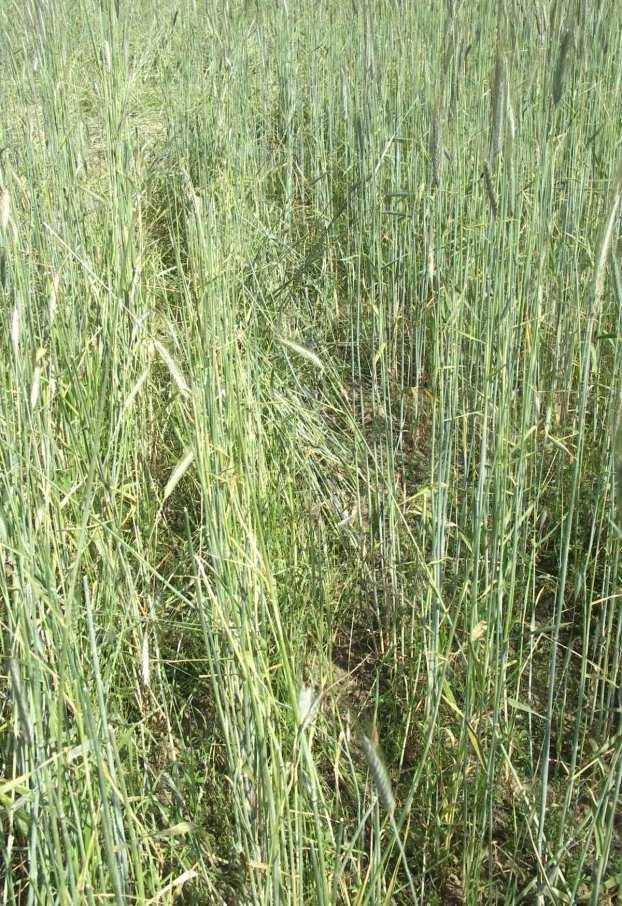

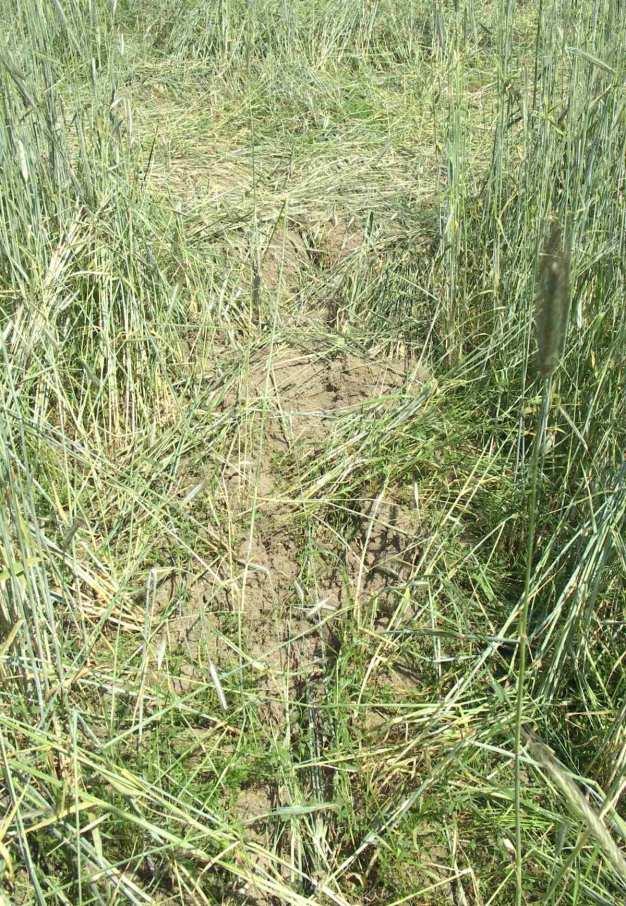

4 15 Kabina z prawej strony. 16 Kadłub z prawej strony. 17, 18, 19 Belka ogonowa z usterzeniem, pokazana z trzech stron. 20 Zdemontowane skrzydła, żółtą strzałką wskazany skrzywiony zastrzał. ALBUM ILUSTRACJI Strona 4 z 11

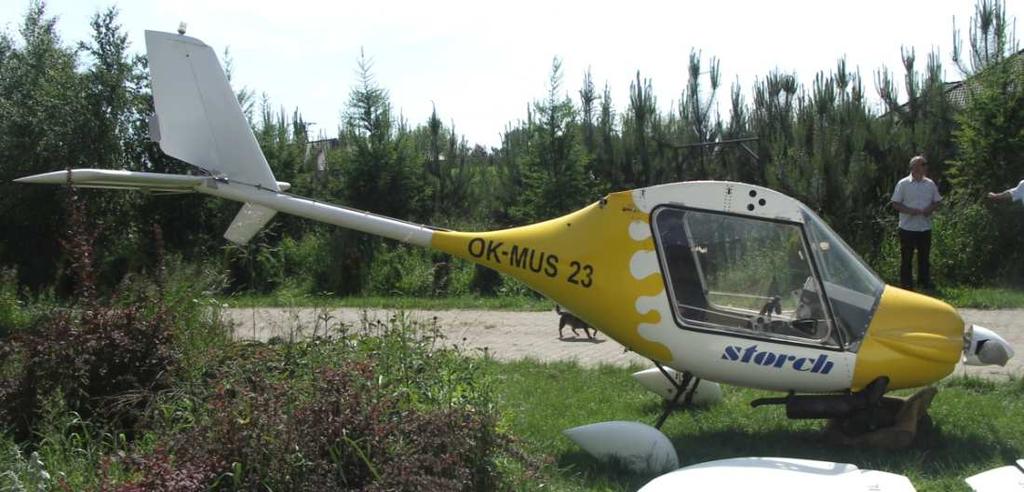

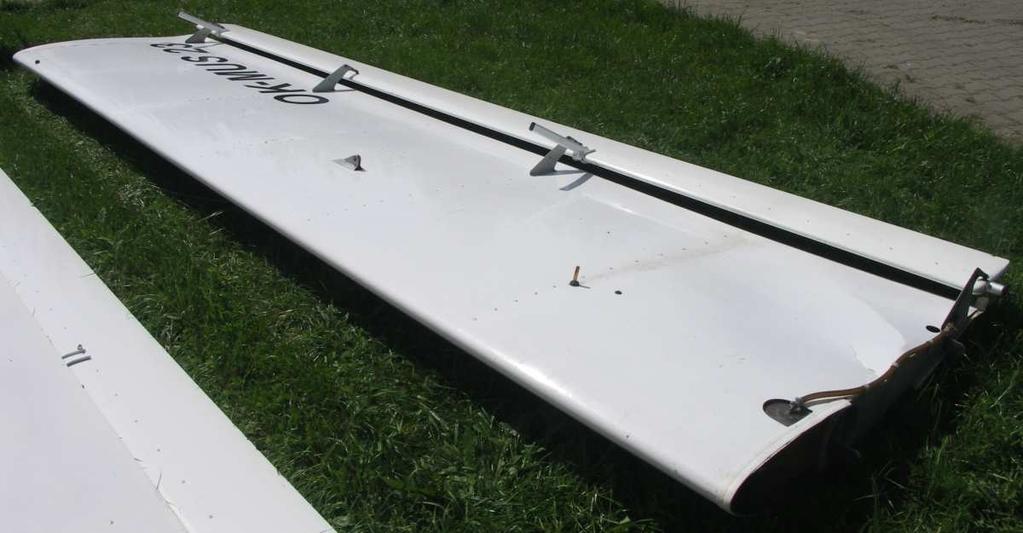

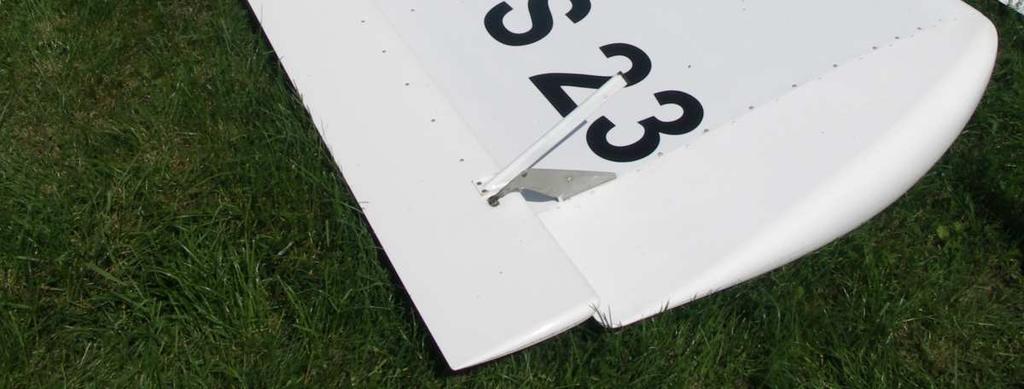

5 21 Zdemontowane skrzydła, lewe skrzydło odwrócone dolną powierzchnia ku górze. Czerwoną strzałką wskazana deformacja pokrycia lewego skrzydła u nasady, zieloną deformacja pokrycia prawego skrzydła na nosku, żółtą strzałką wskazany skrzywiony zastrzał. 22 Zdemontowane lewe skrzydło odwrócone dolną powierzchnia ku górze. Czerwoną strzałką wskazana deformacja pokrycia lewego skrzydła u nasady. ALBUM ILUSTRACJI Strona 5 z 11

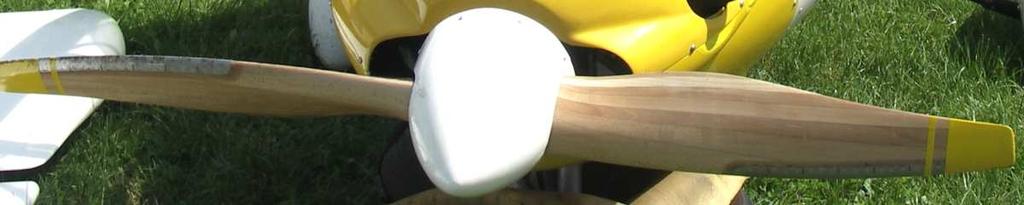

6 23 Zdemontowane lewe skrzydło odwrócone dolną powierzchnią ku górze zbliżenie części nasadowej. Czerwoną strzałką wskazana deformacja pokrycia lewego skrzydła u nasady. 24 Zdemontowane prawe skrzydło. Zieloną strzałką wskazana deformacja pokrycia prawego skrzydła na nosku. 25 Zdemontowane prawe skrzydło. Zieloną strzałką wskazana deformacja pokrycia prawego skrzydła na nosku. 26 Śmigło. Czerwona strzałka wskazuje zwiększoną erozję krawędzi natarcia łopaty. ALBUM ILUSTRACJI Strona 6 z 11

7 27 Powiększenie fragmentu krawędzi natarcia łopaty śmigła ze śladami zwiększonej erozji. 28 Silnik, widok ¾ z góry od przodu. ALBUM ILUSTRACJI Strona 7 z 11

8 29 Silnik, prawa strona. 30 Silnik, lewa strona. ALBUM ILUSTRACJI Strona 8 z 11

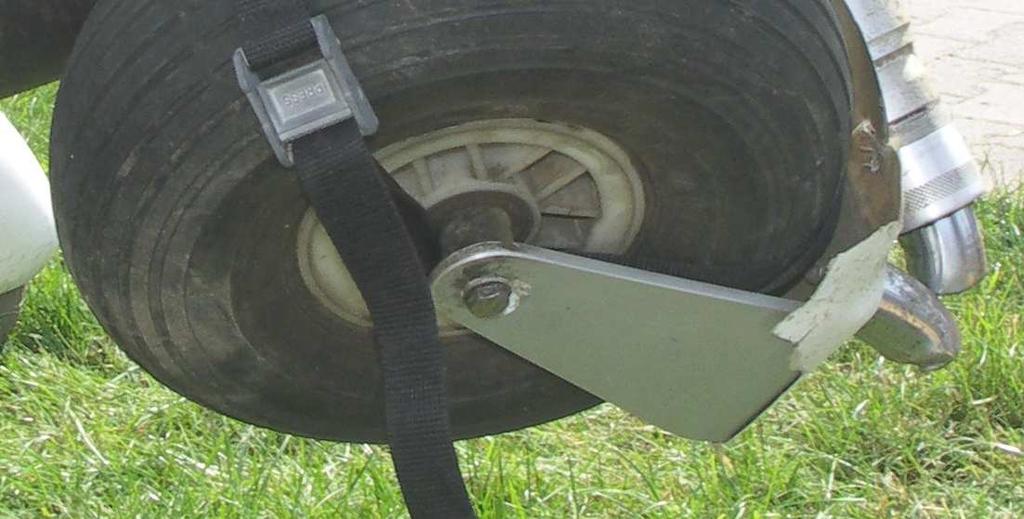

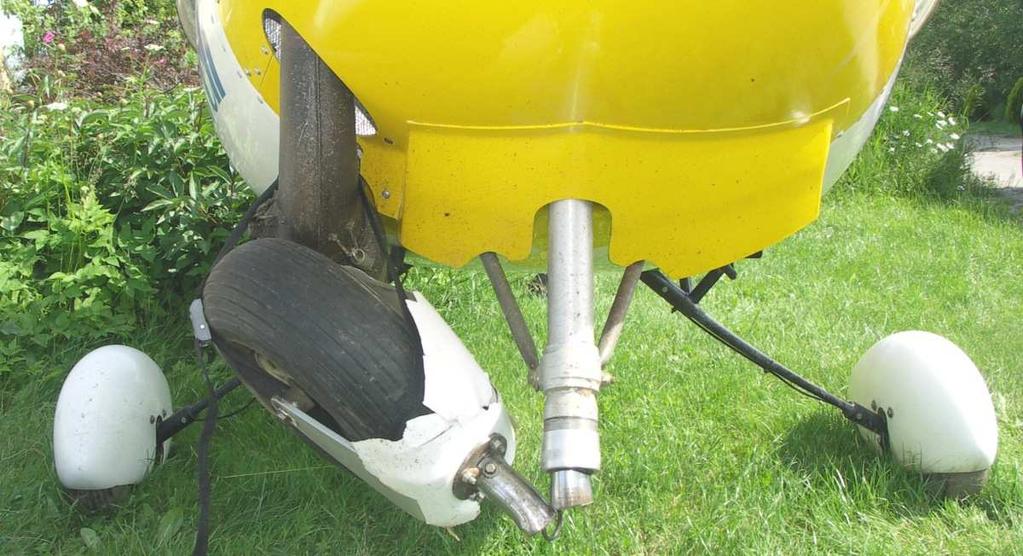

9 31 Widok od przodu na podwozie samolotu. Na pierwszym planie złamana goleń podwozia przedniego i zniszczona owiewka koła. 32 Złamane podwozie przednie zbliżenie z prawej strony. ALBUM ILUSTRACJI Strona 9 z 11

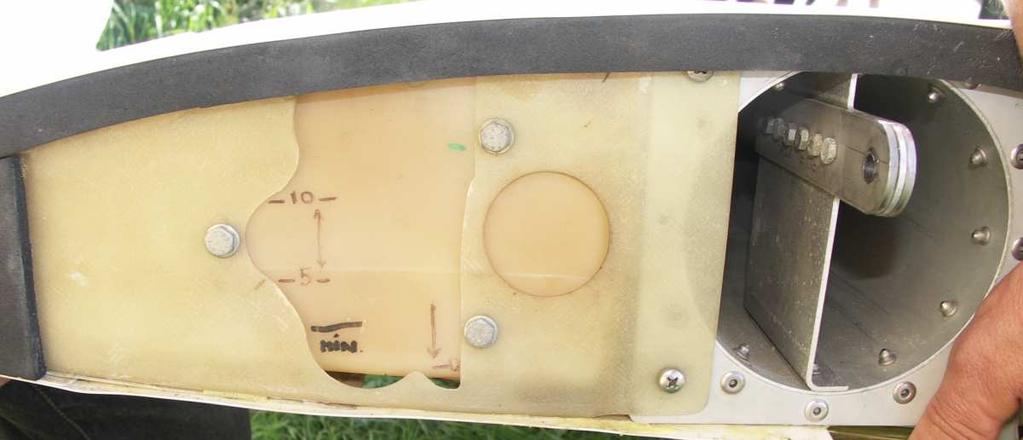

10 33 Żebro nasadowe prawego skrzydła widoczny półprzezroczysty zbiornik paliwowy z naniesioną prowizorycznie skalą. 34 Żebro nasadowe lewego skrzydła widoczny półprzezroczysty zbiornik paliwowy z naniesioną prowizorycznie skalą.. 35 Element filtrujący instalacji paliwowej wyraźnie widoczne zanieczyszczenia, pochodzące z paliwa. ALBUM ILUSTRACJI Strona 10 z 11

11 36 wykrój wykonany w płaszczu zbiornika paliwowego. 37 Dno zbiornika i wylot paliwa do przewodu, widziane przez wycięty w płaszczu zbiornika otwór. Zanieczyszczenia pochodzące z paliwa wyraźnie widoczne. 38 Wylot paliwa w dnie zbiornika wyraźnie widoczne zanieczyszczenia OBJAŚNIENIA 1 zniszczona goleń podwozia przedniego 2 zniszczona owiewka koła przedniego 3 zniszczony zastrzał lewego skrzydła 4 lokalnie uszkodzona powierzchnia łopaty śmigła 5 odkształcone pokrycie i żebro noska prawego skrzydła 6 lokalnie odkształcone dolne pokrycie lewego skrzydła Uszkodzenia zaznaczone schematycznie na sylwetce samolotu w trzech rzutach. Zdjęcia i rysunki: PKBWL (o ile nie zaznaczono inaczej). K O N I E C ALBUM ILUSTRACJI Strona 11 z 11
