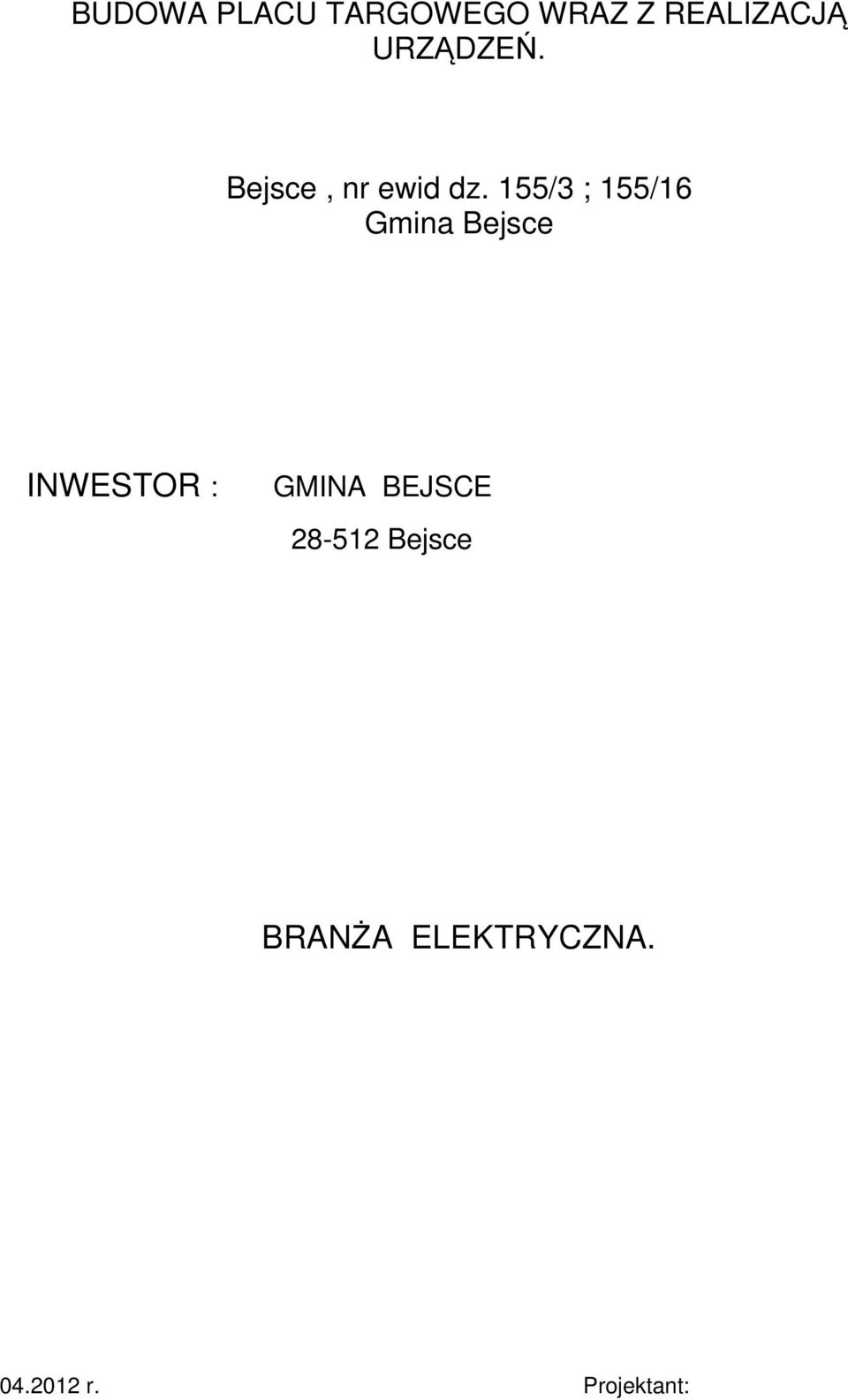

1 BUDOWA PLACU TARGOWEGO WRAZ Z REALIZACJĄ URZĄDZEŃ. Bejsce, nr ewid dz. 155/3 ; 155/16 Gmina Bejsce INWESTOR : GMINA BEJSCE Bejsce BRANŻA ELEKTRYCZNA r. Projektant:

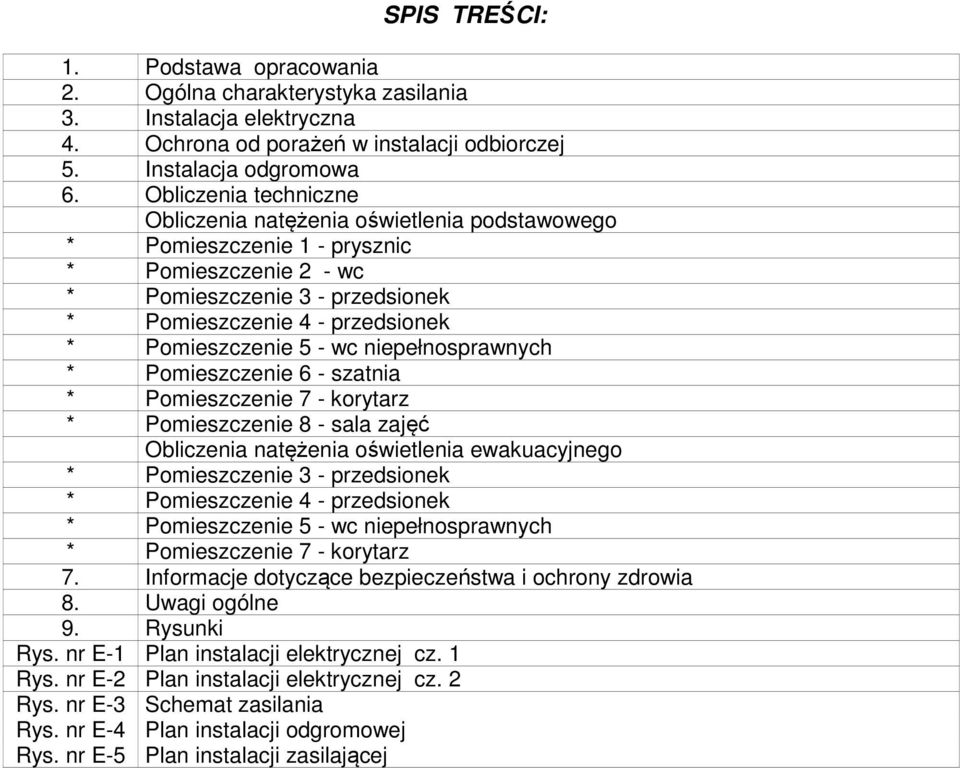

2 SPIS TREŚCI: 1. Podstawa opracowania 2. Ogólna charakterystyka zasilania 3. Instalacja elektryczna 4. Ochrona od porażeń w instalacji odbiorczej 5. Instalacja odgromowa 6. Obliczenia techniczne Obliczenia natężenia oświetlenia podstawowego * Pomieszczenie 1 - prysznic * Pomieszczenie 2 - wc * Pomieszczenie 3 - przedsionek * Pomieszczenie 4 - przedsionek * Pomieszczenie 5 - wc niepełnosprawnych * Pomieszczenie 6 - szatnia * Pomieszczenie 7 - korytarz * Pomieszczenie 8 - sala zajęć Obliczenia natężenia oświetlenia ewakuacyjnego * Pomieszczenie 3 - przedsionek * Pomieszczenie 4 - przedsionek * Pomieszczenie 5 - wc niepełnosprawnych * Pomieszczenie 7 - korytarz 7. Informacje dotyczące bezpieczeństwa i ochrony zdrowia 8. Uwagi ogólne 9. Rysunki Rys. nr E-1 Plan instalacji elektrycznej cz. 1 Rys. nr E-2 Plan instalacji elektrycznej cz. 2 Rys. nr E-3 Schemat zasilania Rys. nr E-4 Plan instalacji odgromowej Rys. nr E-5 Plan instalacji zasilającej

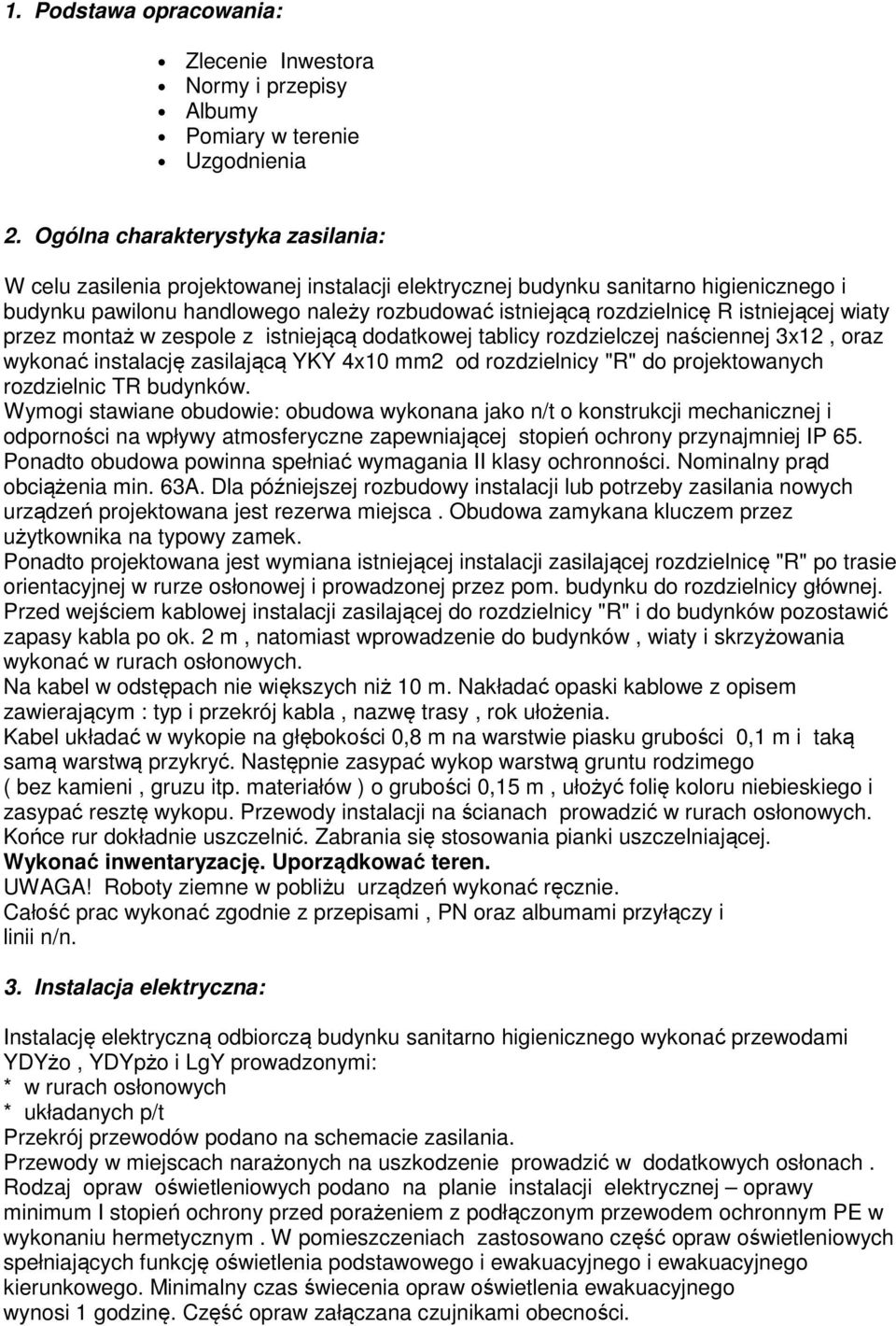

3 1. Podstawa opracowania: Zlecenie Inwestora Normy i przepisy Albumy Pomiary w terenie Uzgodnienia 2. Ogólna charakterystyka zasilania: W celu zasilenia projektowanej instalacji elektrycznej budynku sanitarno higienicznego i budynku pawilonu handlowego należy rozbudować istniejącą rozdzielnicę R istniejącej wiaty przez montaż w zespole z istniejącą dodatkowej tablicy rozdzielczej naściennej 3x12, oraz wykonać instalację zasilającą YKY 4x10 mm2 od rozdzielnicy "R" do projektowanych rozdzielnic TR budynków. Wymogi stawiane obudowie: obudowa wykonana jako n/t o konstrukcji mechanicznej i odporności na wpływy atmosferyczne zapewniającej stopień ochrony przynajmniej IP 65. Ponadto obudowa powinna spełniać wymagania II klasy ochronności. Nominalny prąd obciążenia min. 63A. Dla późniejszej rozbudowy instalacji lub potrzeby zasilania nowych urządzeń projektowana jest rezerwa miejsca. Obudowa zamykana kluczem przez użytkownika na typowy zamek. Ponadto projektowana jest wymiana istniejącej instalacji zasilającej rozdzielnicę "R" po trasie orientacyjnej w rurze osłonowej i prowadzonej przez pom. budynku do rozdzielnicy głównej. Przed wejściem kablowej instalacji zasilającej do rozdzielnicy "R" i do budynków pozostawić zapasy kabla po ok. 2 m, natomiast wprowadzenie do budynków, wiaty i skrzyżowania wykonać w rurach osłonowych. Na kabel w odstępach nie większych niż 10 m. Nakładać opaski kablowe z opisem zawierającym : typ i przekrój kabla, nazwę trasy, rok ułożenia. Kabel układać w wykopie na głębokości 0,8 m na warstwie piasku grubości 0,1 m i taką samą warstwą przykryć. Następnie zasypać wykop warstwą gruntu rodzimego ( bez kamieni, gruzu itp. materiałów ) o grubości 0,15 m, ułożyć folię koloru niebieskiego i zasypać resztę wykopu. Przewody instalacji na ścianach prowadzić w rurach osłonowych. Końce rur dokładnie uszczelnić. Zabrania się stosowania pianki uszczelniającej. Wykonać inwentaryzację. Uporządkować teren. UWAGA! Roboty ziemne w pobliżu urządzeń wykonać ręcznie. Całość prac wykonać zgodnie z przepisami, PN oraz albumami przyłączy i linii n/n. 3. Instalacja elektryczna: Instalację elektryczną odbiorczą budynku sanitarno higienicznego wykonać przewodami YDYżo, YDYpżo i LgY prowadzonymi: * w rurach osłonowych * układanych p/t Przekrój przewodów podano na schemacie zasilania. Przewody w miejscach narażonych na uszkodzenie prowadzić w dodatkowych osłonach. Rodzaj opraw oświetleniowych podano na planie instalacji elektrycznej oprawy minimum I stopień ochrony przed porażeniem z podłączonym przewodem ochronnym PE w wykonaniu hermetycznym. W pomieszczeniach zastosowano część opraw oświetleniowych spełniających funkcję oświetlenia podstawowego i ewakuacyjnego i ewakuacyjnego kierunkowego. Minimalny czas świecenia opraw oświetlenia ewakuacyjnego wynosi 1 godzinę. Część opraw załączana czujnikami obecności.

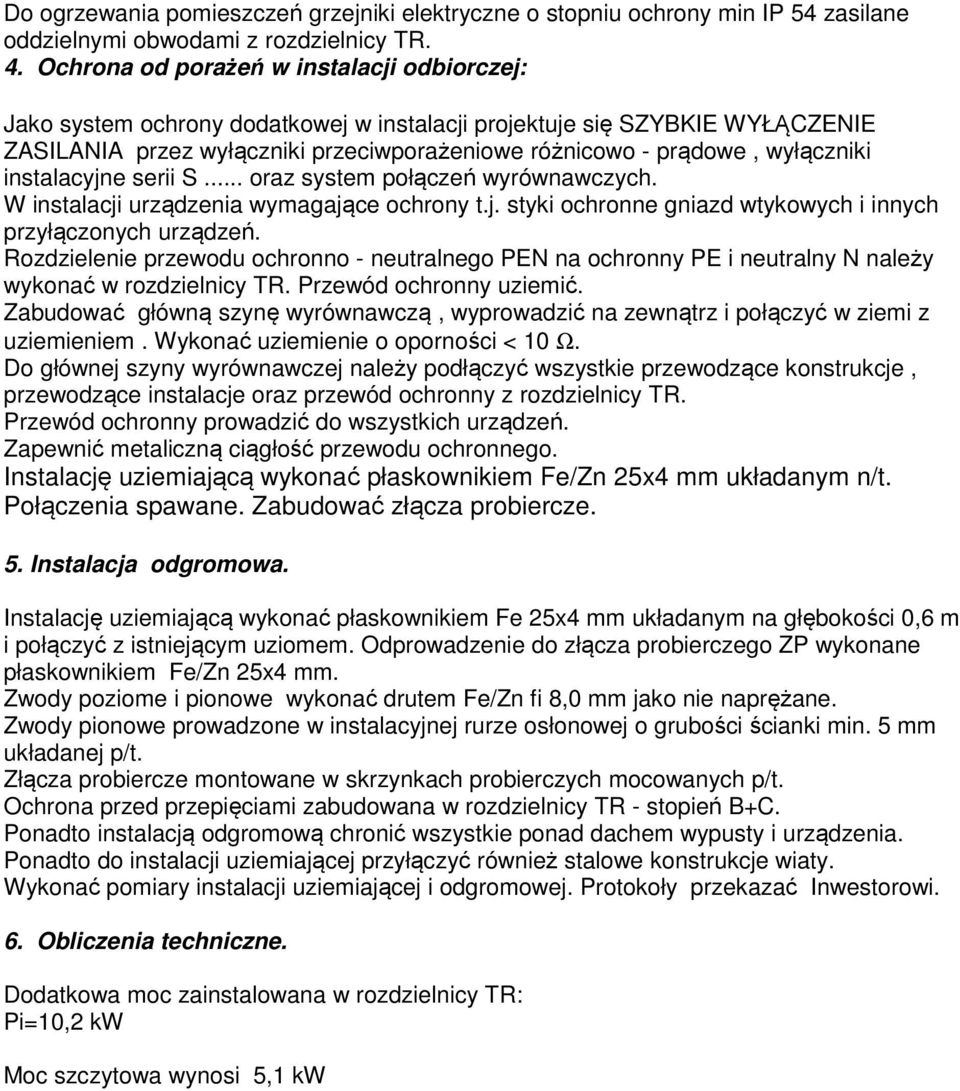

4 Do ogrzewania pomieszczeń grzejniki elektryczne o stopniu ochrony min IP 54 zasilane oddzielnymi obwodami z rozdzielnicy TR. 4. Ochrona od porażeń w instalacji odbiorczej: Jako system ochrony dodatkowej w instalacji projektuje się SZYBKIE WYŁĄCZENIE ZASILANIA przez wyłączniki przeciwporażeniowe różnicowo - prądowe, wyłączniki instalacyjne serii S... oraz system połączeń wyrównawczych. W instalacji urządzenia wymagające ochrony t.j. styki ochronne gniazd wtykowych i innych przyłączonych urządzeń. Rozdzielenie przewodu ochronno - neutralnego PEN na ochronny PE i neutralny N należy wykonać w rozdzielnicy TR. Przewód ochronny uziemić. Zabudować główną szynę wyrównawczą, wyprowadzić na zewnątrz i połączyć w ziemi z uziemieniem. Wykonać uziemienie o oporności < 10 Ω. Do głównej szyny wyrównawczej należy podłączyć wszystkie przewodzące konstrukcje, przewodzące instalacje oraz przewód ochronny z rozdzielnicy TR. Przewód ochronny prowadzić do wszystkich urządzeń. Zapewnić metaliczną ciągłość przewodu ochronnego. Instalację uziemiającą wykonać płaskownikiem Fe/Zn 25x4 mm układanym n/t. Połączenia spawane. Zabudować złącza probiercze. 5. Instalacja odgromowa. Instalację uziemiającą wykonać płaskownikiem Fe 25x4 mm układanym na głębokości 0,6 m i połączyć z istniejącym uziomem. Odprowadzenie do złącza probierczego ZP wykonane płaskownikiem Fe/Zn 25x4 mm. Zwody poziome i pionowe wykonać drutem Fe/Zn fi 8,0 mm jako nie naprężane. Zwody pionowe prowadzone w instalacyjnej rurze osłonowej o grubości ścianki min. 5 mm układanej p/t. Złącza probiercze montowane w skrzynkach probierczych mocowanych p/t. Ochrona przed przepięciami zabudowana w rozdzielnicy TR - stopień B+C. Ponadto instalacją odgromową chronić wszystkie ponad dachem wypusty i urządzenia. Ponadto do instalacji uziemiającej przyłączyć również stalowe konstrukcje wiaty. Wykonać pomiary instalacji uziemiającej i odgromowej. Protokoły przekazać Inwestorowi. 6. Obliczenia techniczne. Dodatkowa moc zainstalowana w rozdzielnicy TR: Pi=10,2 kw Moc szczytowa wynosi 5,1 kw

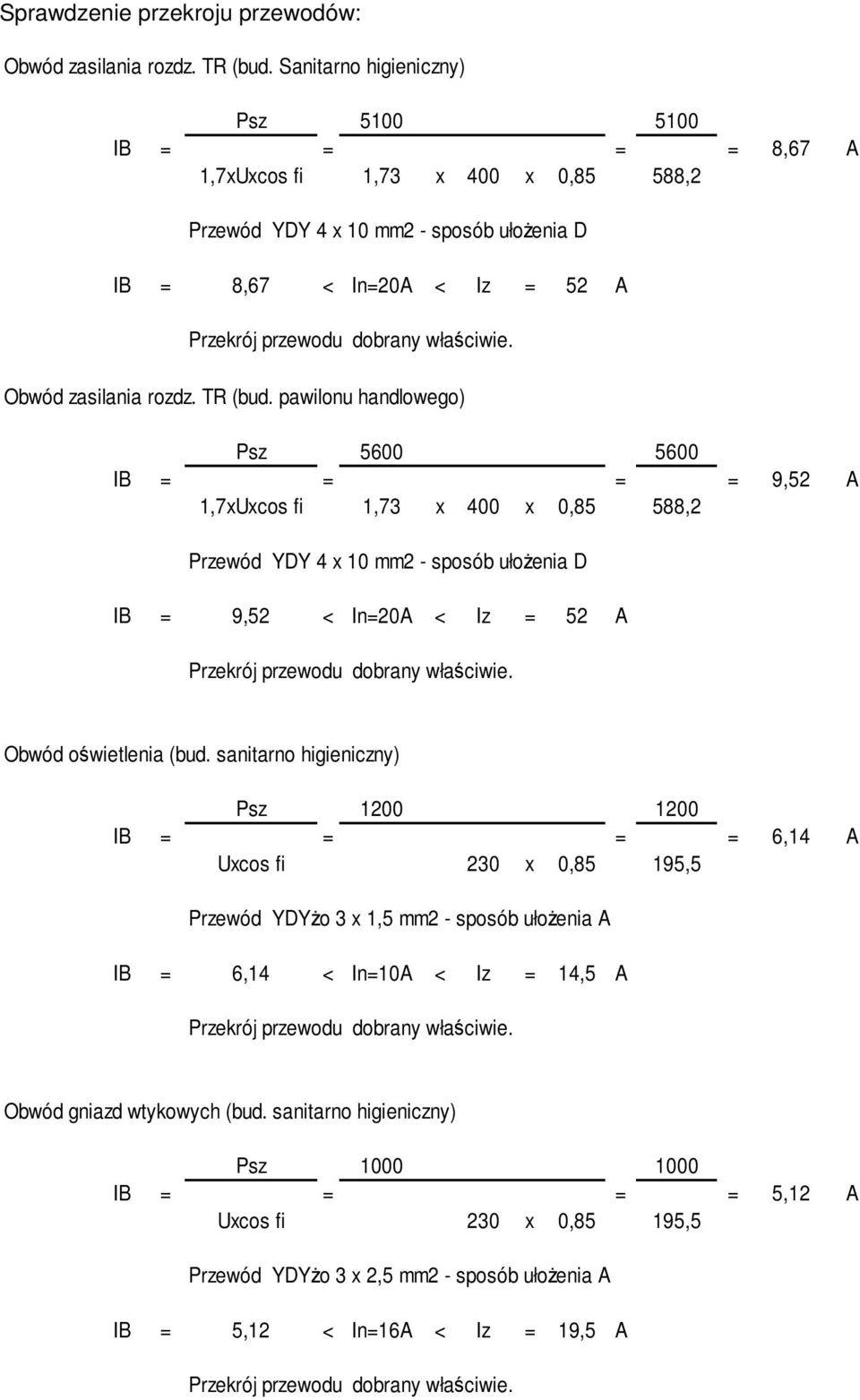

5 Sprawdzenie przekroju przewodów: Obwód zasilania rozdz. TR (bud. Sanitarno higieniczny) Psz IB = = = = 8,67 A 1,7xUxcos fi 1,73 x 400 x 0,85 588,2 Przewód YDY 4 x 10 mm2 - sposób ułożenia D IB = 8,67 < In=20A < Iz = 52 A Obwód zasilania rozdz. TR (bud. pawilonu handlowego) Psz IB = = = = 9,52 A 1,7xUxcos fi 1,73 x 400 x 0,85 588,2 Przewód YDY 4 x 10 mm2 - sposób ułożenia D IB = 9,52 < In=20A < Iz = 52 A Obwód oświetlenia (bud. sanitarno higieniczny) Psz IB = = = = 6,14 A Uxcos fi 230 x 0,85 195,5 Przewód YDYżo 3 x 1,5 mm2 - sposób ułożenia A IB = 6,14 < In=10A < Iz = 14,5 A Obwód gniazd wtykowych (bud. sanitarno higieniczny) Psz IB = = = = 5,12 A Uxcos fi 230 x 0,85 195,5 Przewód YDYżo 3 x 2,5 mm2 - sposób ułożenia A IB = 5,12 < In=16A < Iz = 19,5 A

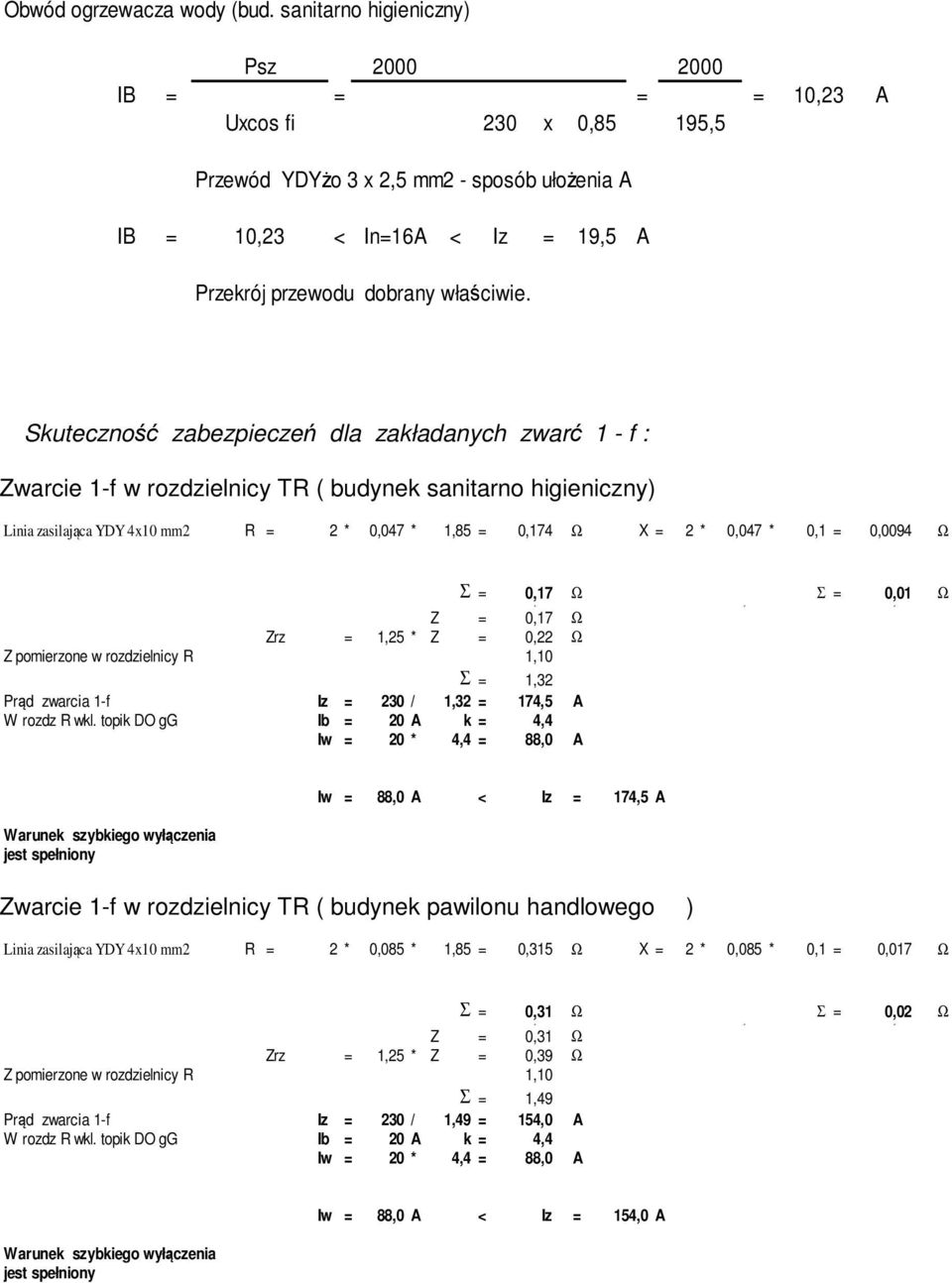

6 Obwód ogrzewacza wody (bud. sanitarno higieniczny) Psz IB = = = = 10,23 A Uxcos fi 230 x 0,85 195,5 Przewód YDYżo 3 x 2,5 mm2 - sposób ułożenia A IB = 10,23 < In=16A < Iz = 19,5 A Skuteczność zabezpieczeń dla zakładanych zwarć 1 - f : Zwarcie 1-f w rozdzielnicy TR ( budynek sanitarno higieniczny) Linia zasilająca YDY 4x10 mm2 R = 2 * 0,047 * 1,85 = 0,174 Ω X = 2 * 0,047 * 0,1 = 0,0094 Ω Σ = 0,17 0,03 Ω 0,03 Σ = 0,00 0,01 Ω Z = 0,17 Ω Zrz = 1,25 * Z = 0,22 Ω Z pomierzone w rozdzielnicy R 1,10 Σ = 1,32 Prąd zwarcia 1-f Iz = 230 / 1,32 = 174,5 A W rozdz R wkl. topik DO gg Ib = 20 A k = 4,4 Iw = 20 * 4,4 = 88,0 A Warunek szybkiego wyłączenia jest spełniony Iw = 88,0 A < Iz = 174,5 A Zwarcie 1-f w rozdzielnicy TR ( budynek pawilonu handlowego ) Linia zasilająca YDY 4x10 mm2 R = 2 * 0,085 * 1,85 = 0,315 Ω X = 2 * 0,085 * 0,1 = 0,017 Ω Σ = 0,31 0,10 Ω 0,10 Σ = 0,00 0,02 Ω Z = 0,31 Ω Zrz = 1,25 * Z = 0,39 Ω Z pomierzone w rozdzielnicy R 1,10 Σ = 1,49 Prąd zwarcia 1-f Iz = 230 / 1,49 = 154,0 A W rozdz R wkl. topik DO gg Ib = 20 A k = 4,4 Iw = 20 * 4,4 = 88,0 A Warunek szybkiego wyłączenia jest spełniony Iw = 88,0 A < Iz = 154,0 A

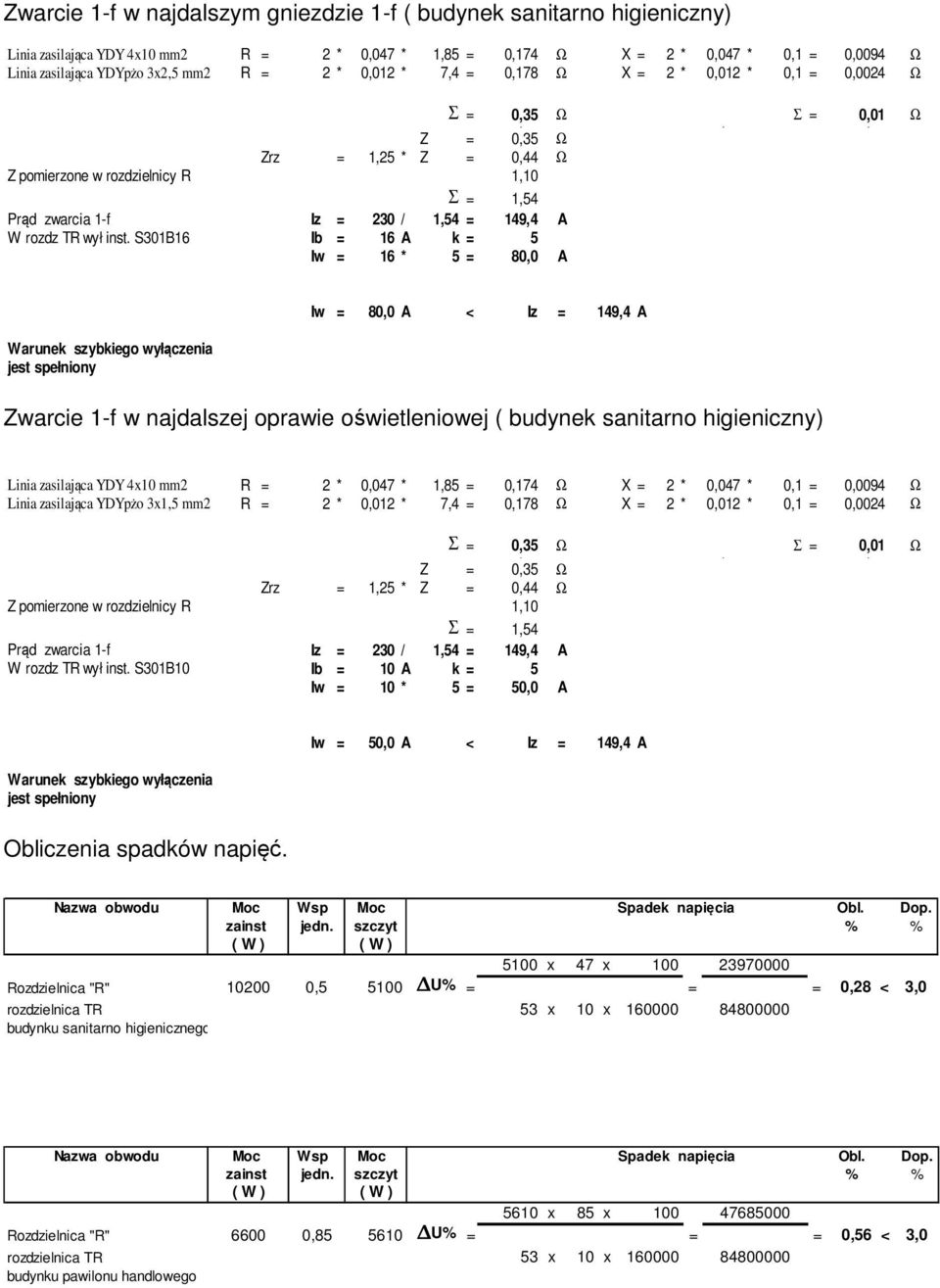

7 Zwarcie 1-f w najdalszym gniezdzie 1-f ( budynek sanitarno higieniczny) Linia zasilająca YDY 4x10 mm2 R = 2 * 0,047 * 1,85 = 0,174 Ω X = 2 * 0,047 * 0,1 = 0,0094 Ω Linia zasilająca YDYpżo 3x2,5 mm2 R = 2 * 0,012 * 7,4 = 0,178 Ω X = 2 * 0,012 * 0,1 = 0,0024 Ω Σ = 0,35 0,12 Ω 0,12 Σ = 0,00 0,01 Ω Z = 0,35 Ω Zrz = 1,25 * Z = 0,44 Ω Z pomierzone w rozdzielnicy R 1,10 Σ = 1,54 Prąd zwarcia 1-f Iz = 230 / 1,54 = 149,4 A W rozdz TR wył inst. S301B16 Ib = 16 A k = 5 Iw = 16 * 5 = 80,0 A Warunek szybkiego wyłączenia jest spełniony Iw = 80,0 A < Iz = 149,4 A Zwarcie 1-f w najdalszej oprawie oświetleniowej ( budynek sanitarno higieniczny) Linia zasilająca YDY 4x10 mm2 R = 2 * 0,047 * 1,85 = 0,174 Ω X = 2 * 0,047 * 0,1 = 0,0094 Ω Linia zasilająca YDYpżo 3x1,5 mm2 R = 2 * 0,012 * 7,4 = 0,178 Ω X = 2 * 0,012 * 0,1 = 0,0024 Ω Σ = 0,35 0,12 Ω 0,12 Σ = 0,00 0,01 Ω Z = 0,35 Ω Zrz = 1,25 * Z = 0,44 Ω Z pomierzone w rozdzielnicy R 1,10 Σ = 1,54 Prąd zwarcia 1-f Iz = 230 / 1,54 = 149,4 A W rozdz TR wył inst. S301B10 Ib = 10 A k = 5 Iw = 10 * 5 = 50,0 A Warunek szybkiego wyłączenia jest spełniony Iw = 50,0 A < Iz = 149,4 A Obliczenia spadków napięć. Nazwa obwodu Rozdzielnica "R" rozdzielnica TR budynku sanitarno higienicznego Moc Wsp Moc Spadek napięcia Obl. Dop. zainst jedn. szczyt % % ( W ) ( W ) 5100 x 47 x , U% = = = 0,28 < 3,0 53 x 10 x Nazwa obwodu Rozdzielnica "R" rozdzielnica TR budynku pawilonu handlowego Moc Wsp Moc Spadek napięcia Obl. Dop. zainst jedn. szczyt % % ( W ) ( W ) 5610 x 85 x , U% = = = 0,56 < 3,0 53 x 10 x

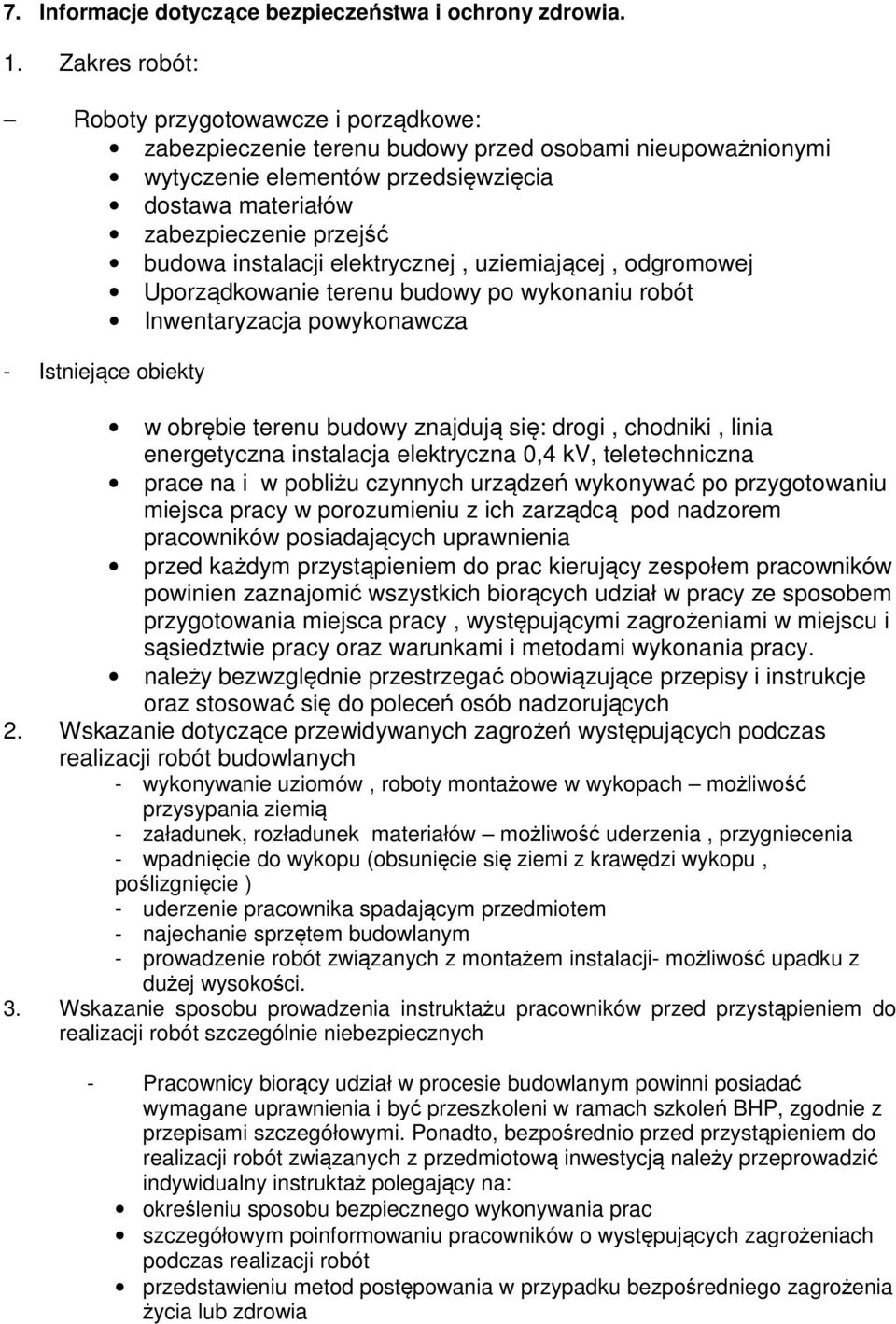

8 7. Informacje dotyczące bezpieczeństwa i ochrony zdrowia. 1. Zakres robót: Roboty przygotowawcze i porządkowe: zabezpieczenie terenu budowy przed osobami nieupoważnionymi wytyczenie elementów przedsięwzięcia dostawa materiałów zabezpieczenie przejść budowa instalacji elektrycznej, uziemiającej, odgromowej Uporządkowanie terenu budowy po wykonaniu robót Inwentaryzacja powykonawcza - Istniejące obiekty w obrębie terenu budowy znajdują się: drogi, chodniki, linia energetyczna instalacja elektryczna 0,4 kv, teletechniczna prace na i w pobliżu czynnych urządzeń wykonywać po przygotowaniu miejsca pracy w porozumieniu z ich zarządcą pod nadzorem pracowników posiadających uprawnienia przed każdym przystąpieniem do prac kierujący zespołem pracowników powinien zaznajomić wszystkich biorących udział w pracy ze sposobem przygotowania miejsca pracy, występującymi zagrożeniami w miejscu i sąsiedztwie pracy oraz warunkami i metodami wykonania pracy. należy bezwzględnie przestrzegać obowiązujące przepisy i instrukcje oraz stosować się do poleceń osób nadzorujących 2. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych - wykonywanie uziomów, roboty montażowe w wykopach możliwość przysypania ziemią - załadunek, rozładunek materiałów możliwość uderzenia, przygniecenia - wpadnięcie do wykopu (obsunięcie się ziemi z krawędzi wykopu, poślizgnięcie ) - uderzenie pracownika spadającym przedmiotem - najechanie sprzętem budowlanym - prowadzenie robót związanych z montażem instalacji- możliwość upadku z dużej wysokości. 3. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - Pracownicy biorący udział w procesie budowlanym powinni posiadać wymagane uprawnienia i być przeszkoleni w ramach szkoleń BHP, zgodnie z przepisami szczegółowymi. Ponadto, bezpośrednio przed przystąpieniem do realizacji robót związanych z przedmiotową inwestycją należy przeprowadzić indywidualny instruktaż polegający na: określeniu sposobu bezpiecznego wykonywania prac szczegółowym poinformowaniu pracowników o występujących zagrożeniach podczas realizacji robót przedstawieniu metod postępowania w przypadku bezpośredniego zagrożenia życia lub zdrowia

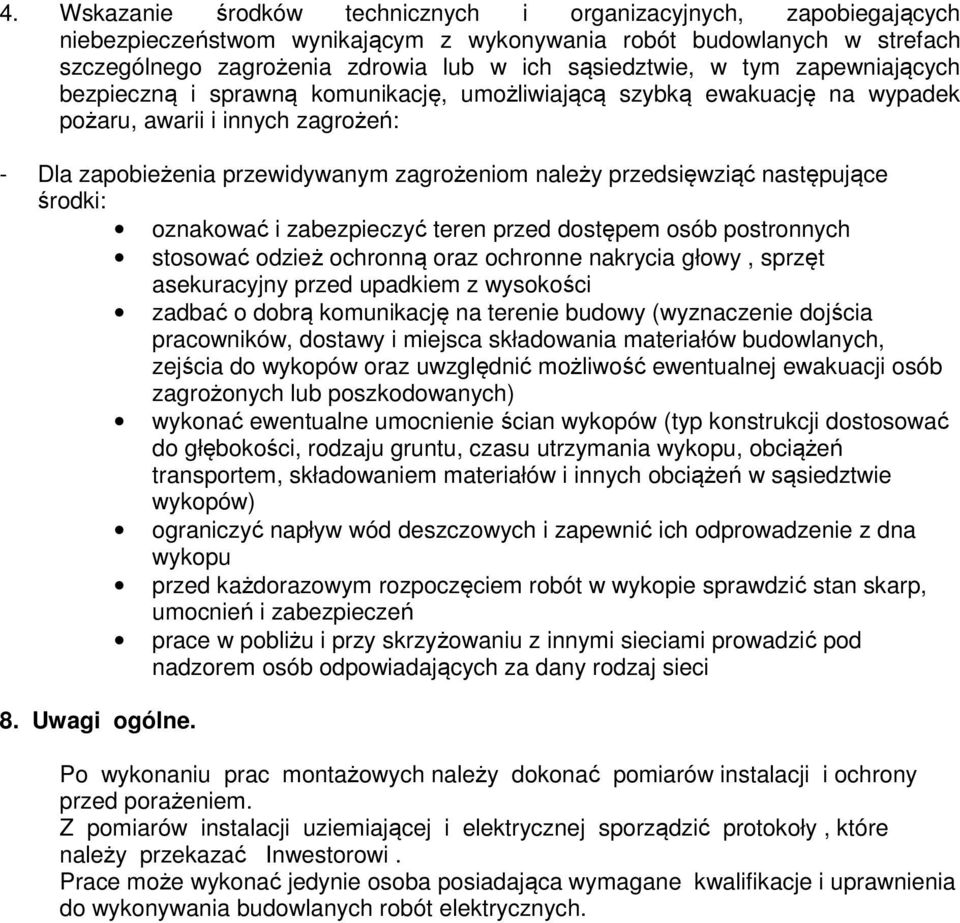

9 4. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: - Dla zapobieżenia przewidywanym zagrożeniom należy przedsięwziąć następujące środki: oznakować i zabezpieczyć teren przed dostępem osób postronnych stosować odzież ochronną oraz ochronne nakrycia głowy, sprzęt asekuracyjny przed upadkiem z wysokości zadbać o dobrą komunikację na terenie budowy (wyznaczenie dojścia pracowników, dostawy i miejsca składowania materiałów budowlanych, zejścia do wykopów oraz uwzględnić możliwość ewentualnej ewakuacji osób zagrożonych lub poszkodowanych) wykonać ewentualne umocnienie ścian wykopów (typ konstrukcji dostosować do głębokości, rodzaju gruntu, czasu utrzymania wykopu, obciążeń transportem, składowaniem materiałów i innych obciążeń w sąsiedztwie wykopów) ograniczyć napływ wód deszczowych i zapewnić ich odprowadzenie z dna wykopu przed każdorazowym rozpoczęciem robót w wykopie sprawdzić stan skarp, umocnień i zabezpieczeń prace w pobliżu i przy skrzyżowaniu z innymi sieciami prowadzić pod nadzorem osób odpowiadających za dany rodzaj sieci 8. Uwagi ogólne. Po wykonaniu prac montażowych należy dokonać pomiarów instalacji i ochrony przed porażeniem. Z pomiarów instalacji uziemiającej i elektrycznej sporządzić protokoły, które należy przekazać Inwestorowi. Prace może wykonać jedynie osoba posiadająca wymagane kwalifikacje i uprawnienia do wykonywania budowlanych robót elektrycznych.
