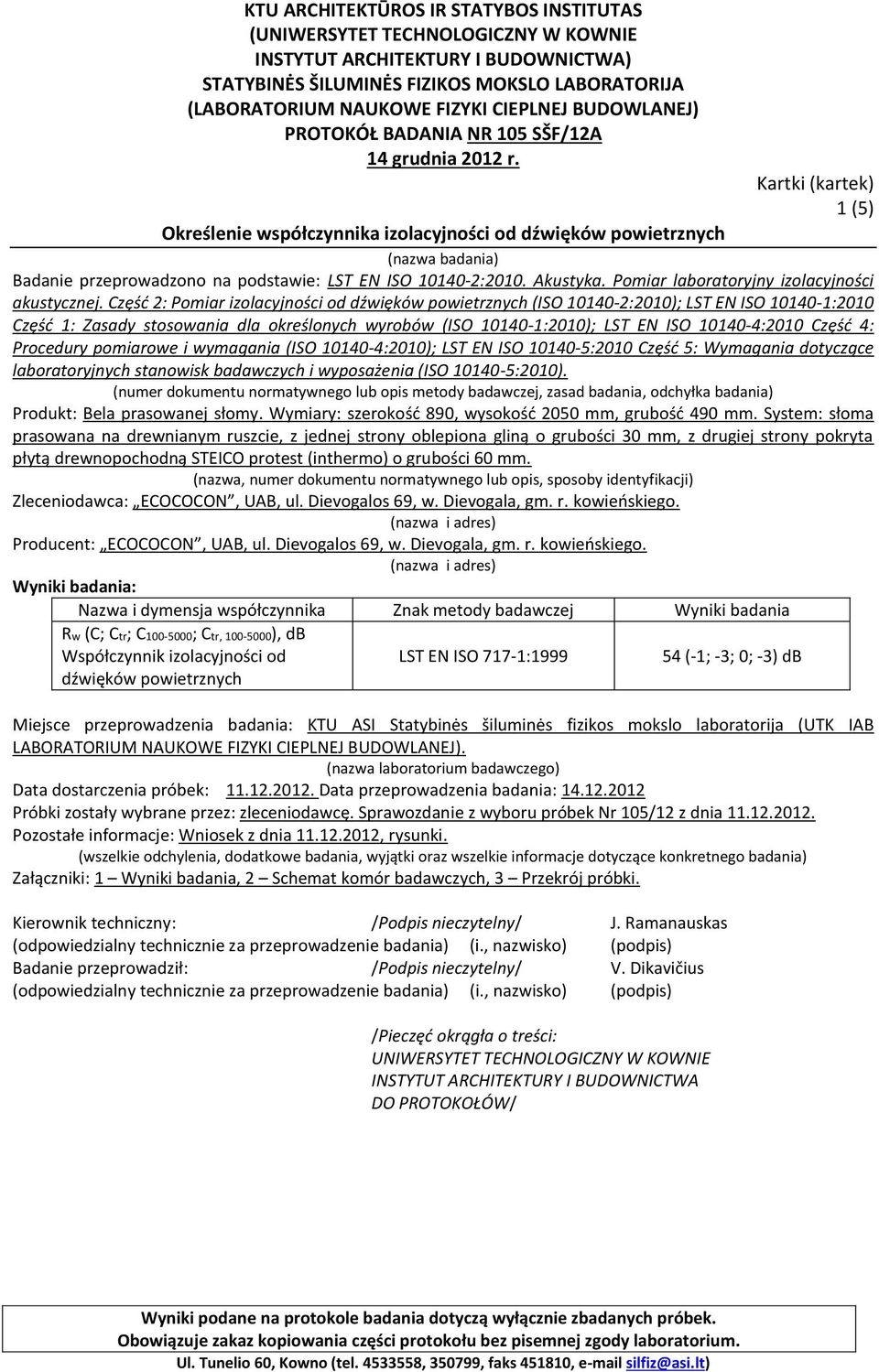

1 14 grudnia 2012 r. Kartki (kartek) 1 (5) Określenie współczynnika izolacyjności od dźwięków powietrznych (nazwa badania) Badanie przeprowadzono na podstawie: LST EN ISO :2010. Akustyka. Pomiar laboratoryjny izolacyjności akustycznej. Część 2: Pomiar izolacyjności od dźwięków powietrznych (ISO :2010); LST EN ISO :2010 Część 1: Zasady stosowania dla określonych wyrobów (ISO :2010); LST EN ISO :2010 Część 4: Procedury pomiarowe i wymagania (ISO :2010); LST EN ISO :2010 Część 5: Wymagania dotyczące laboratoryjnych stanowisk badawczych i wyposażenia (ISO :2010). (numer dokumentu normatywnego lub opis metody badawczej, zasad badania, odchyłka badania) Produkt: Bela prasowanej słomy. Wymiary: szerokość 890, wysokość 2050 mm, grubość 490 mm. System: słoma prasowana na drewnianym ruszcie, z jednej strony oblepiona gliną o grubości 30 mm, z drugiej strony pokryta płytą drewnopochodną STEICO protest (inthermo) o grubości 60 mm. (nazwa, numer dokumentu normatywnego lub opis, sposoby identyfikacji) Zleceniodawca: ECOCOCON, UAB, ul. Dievogalos 69, w. Dievogala, gm. r. kowieńskiego. Producent: ECOCOCON, UAB, ul. Dievogalos 69, w. Dievogala, gm. r. kowieńskiego. Wyniki badania: Nazwa i dymensja współczynnika Znak metody badawczej Wyniki badania Rw (C; Ctr; C ; Ctr, ), db Współczynnik izolacyjności od dźwięków powietrznych LST EN ISO 717-1: (-1; -3; 0; -3) db Miejsce przeprowadzenia badania: KTU ASI Statybinės šiluminės fizikos mokslo laboratorija (UTK IAB LABORATORIUM NAUKOWE FIZYKI CIEPLNEJ BUDOWLANEJ). (nazwa laboratorium badawczego) Data dostarczenia próbek: Data przeprowadzenia badania: Próbki zostały wybrane przez: zleceniodawcę. Sprawozdanie z wyboru próbek Nr 105/12 z dnia Pozostałe informacje: Wniosek z dnia , rysunki. (wszelkie odchylenia, dodatkowe badania, wyjątki oraz wszelkie informacje dotyczące konkretnego badania) Załączniki: 1 Wyniki badania, 2 Schemat komór badawczych, 3 Przekrój próbki. Kierownik techniczny: /Podpis nieczytelny/ J. Ramanauskas Badanie przeprowadził: /Podpis nieczytelny/ V. Dikavičius /Pieczęć okrągła o treści: UNIWERSYTET TECHNOLOGICZNY W KOWNIE INSTYTUT ARCHITEKTURY I BUDOWNICTWA DO PROTOKOŁÓW/

2 Prawo a pomiary 2 (5) Próbka została umieszczona w przegrodzie (ścianie) (2100 x 910 mm) personelu laboratorium naukowego Fizyki Cieplnej Budowlanej pomiędzy dwiema komorami rezonansowymi. Schemat umieszczenia próbki jest podany na załączniku 2. Współczynnik izolacyjności od dźwięków powietrznych został określony z wykorzystaniem precyzyjnego zintegrowanego analizatora hałasu, pozycjonowanego mikrofonu oraz wielokierunkowego głośnika. Metody i sprzęt Współczynnik izolacyjności od dźwięków powietrznych R został określony po dokonaniu pomiarów zgodnie z LST EN ISO :2010 [1], LST EN ISO :2010 [2], LST EN ISO :2010 [3], LST EN ISO :2010 [4]. Wartość współczynnika izolacyjności od dźwięków powietrznych Rw została obliczona zgodnie z LST EN ISO 717-1:1999 [5]. Grubość murowanych ścian komór rezonansowych znajdujących się obok siebie wynosi 0,25 m. Grubość murowanej skorupy obu komór wynosi 0,38 m. Wymiary podłogi pod komorą wysyłającą dźwięk to 4,9 x 4,8 m, wysokość 3,5 3,0 m (stopniowany strop spadający). Wymiary podłogi pod komorą odbierającą dźwięk to 4,8 x 4,3 m, wysokość 3,5 3,0 m (stopniowany strop spadający). Objętość komór wynosi odpowiednio 80 i 68,56 m 3. Sprzęt pomiarowy Przyrząd do pomiaru hałasu analizator L&D (Larson & Davis) 2800B Nr 0527; mikrofon dyfuzyjny L&D 2560 Nr 2572; wzmacniacz pierwotny PRM900C Nr 3782; mikrofon dyfuzyjny L&D 2560 Nr 2546; wzmacniacz pierwotny PRM900C Nr 3777; świadectwo kalibracji VMC Nr AV , ; kalibrator akustyczny L&D CAL200 Nr 0712, świadectwo kalibracji VMC Nr AV ; ; Głośnik wielokierunkowy Wzmacniacz mocy System pozycjonowania mikrofonu Przyrząd do pomiaru stosunkowej wilgotności i temperatury Testo 615, Nr Gb Statyczny ciśnieniomierz Barometr Aneroider Nr Źródła [1] LST EN ISO :2010 Akustyka. Pomiar laboratoryjny izolacyjności akustycznej elementów budynku. Część 1. Zasady stosowania dla określonych wyrobów. [2] LST EN ISO :2010 Akustyka. Pomiar laboratoryjny izolacyjności akustycznej elementów budynku. Część 2. Pomiar izolacyjności od dźwięków powietrznych; [3] LST EN ISO :2010 Akustyka. Pomiar laboratoryjny izolacyjności akustycznej elementów budynku. Część 4. Procedury pomiarowe i wymagania; [4] LST EN ISO :2010 Akustyka. Pomiar laboratoryjny izolacyjności akustycznej elementów budynku. Część 5. Wymagania dotyczące laboratoryjnych stanowisk badawczych i wyposażenia; [5] LST EN ISO 717-1:1999 Akustyka. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Część 1. Izolacyjność od dźwięków powietrznych. Podział: Zleceniodawca Oryginał UTK IAB Laboratorium FCB Oryginał Osoba do współpracy: Vidmantas Dikavičius, tel

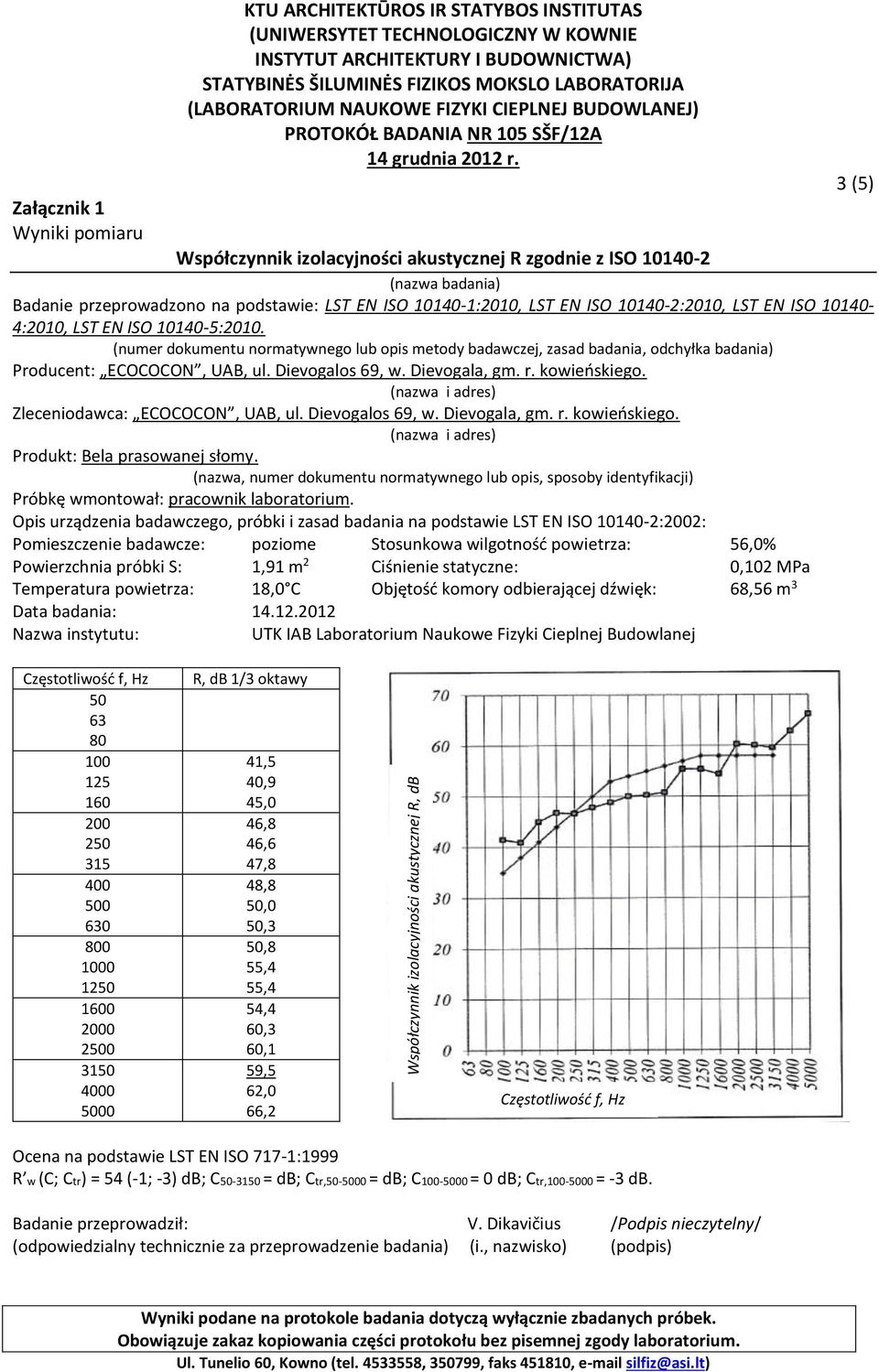

3 Załącznik 1 Wyniki pomiaru 14 grudnia 2012 r. Współczynnik izolacyjności akustycznej R zgodnie z ISO (nazwa badania) Badanie przeprowadzono na podstawie: LST EN ISO :2010, LST EN ISO :2010, LST EN ISO :2010, LST EN ISO :2010. (numer dokumentu normatywnego lub opis metody badawczej, zasad badania, odchyłka badania) Producent: ECOCOCON, UAB, ul. Dievogalos 69, w. Dievogala, gm. r. kowieńskiego. Zleceniodawca: ECOCOCON, UAB, ul. Dievogalos 69, w. Dievogala, gm. r. kowieńskiego. Produkt: Bela prasowanej słomy. (nazwa, numer dokumentu normatywnego lub opis, sposoby identyfikacji) Próbkę wmontował: pracownik laboratorium. Opis urządzenia badawczego, próbki i zasad badania na podstawie LST EN ISO :2002: Pomieszczenie badawcze: poziome Stosunkowa wilgotność powietrza: 56,0% Powierzchnia próbki S: 1,91 m 2 Ciśnienie statyczne: 0,102 MPa Temperatura powietrza: 18,0 C Objętość komory odbierającej dźwięk: 68,56 m 3 Data badania: Nazwa instytutu: UTK IAB Laboratorium Naukowe Fizyki Cieplnej Budowlanej 3 (5) Częstotliwość f, Hz R, db 1/3 oktawy 41,5 40,9 45,0 46,8 46,6 47,8 48,8 50,0 50,3 50,8 55,4 55,4 54,4 60,3 60,1 59,5 62,0 66,2 Współczynnik izolacyjności akustycznej R, db Częstotliwość f, Hz Ocena na podstawie LST EN ISO 717-1:1999 R w (C; Ctr) = 54 (-1; -3) db; C = db; Ctr, = db; C = 0 db; Ctr, = -3 db. Badanie przeprowadził: V. Dikavičius /Podpis nieczytelny/

4 Załącznik 2 Widok schematyczny komór pomiarowych 4 (5) KOMORY REZONANSOWE Próbka Komora odbierająca dźwięk Pozycjonowany mikrofon Komora wysyłająca dźwięk Przekrój pionowy Otwór zablokowany do zamontowania drzwi Przekrój poziomy

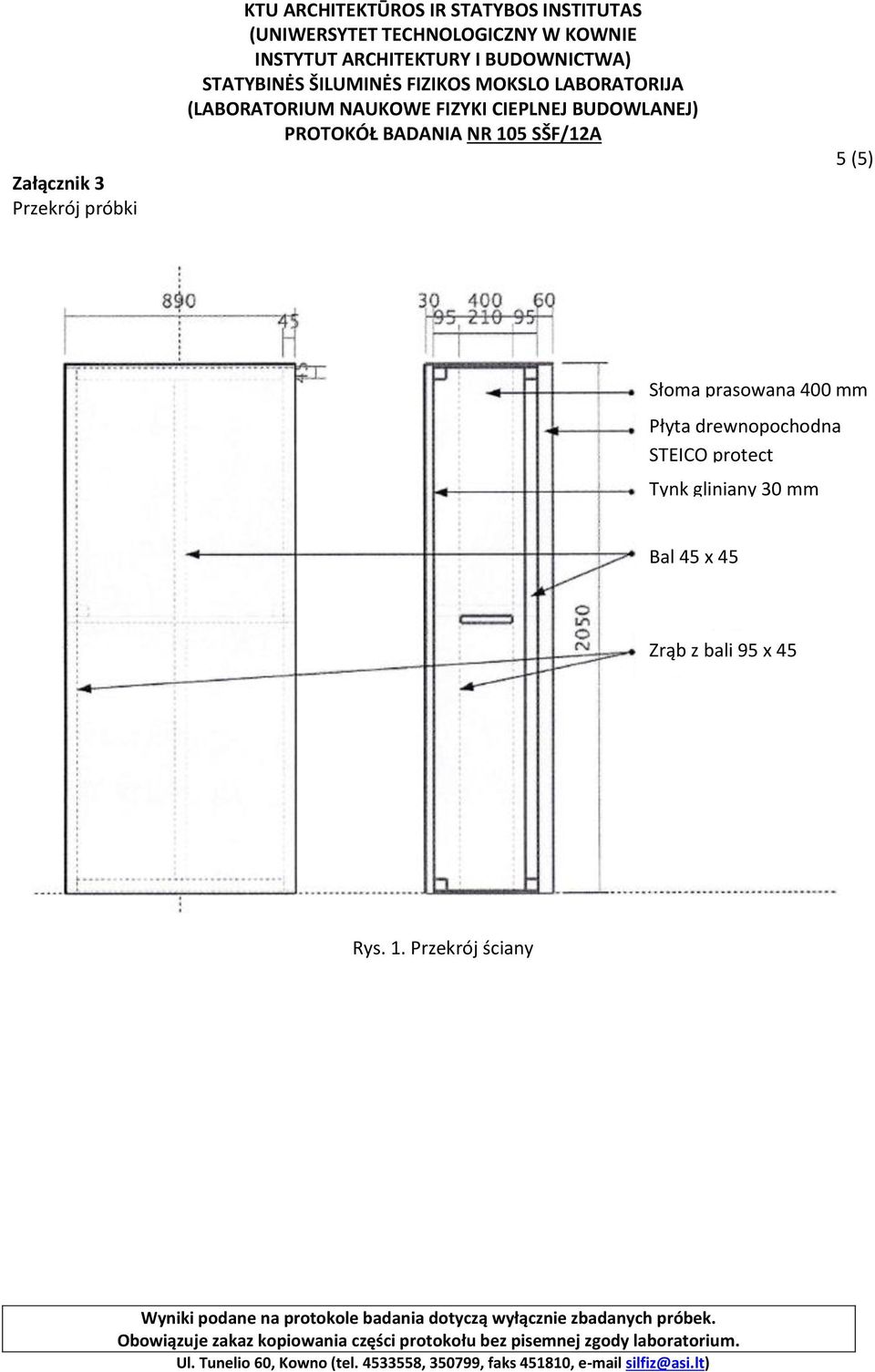

5 Załącznik 3 Przekrój próbki 5 (5) Słoma prasowana 400 mm Płyta drewnopochodna STEICO protect Tynk gliniany 30 mm Bal 45 x 45 Zrąb z bali 95 x 45 Rys. 1. Przekrój ściany
