AC W03. STAG AC W03 w postaci pojedynczej sekcji wtryskiwacza możliwa do montażu w dużej dowolności konfiguracji i ustawień.

Transkrypt

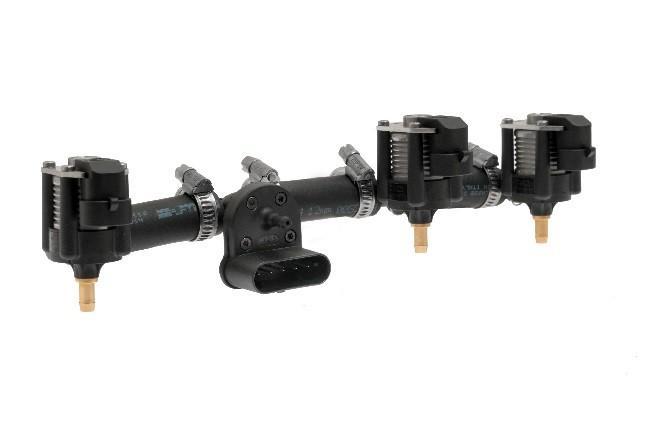

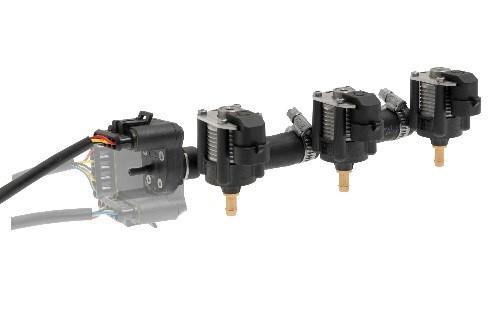

1 AC W03 Wtryskiwacz STAG AC W03 przeznaczony jest do instalacji LPG i CNG, we wszystkich silnikach pojazdów, w tym także turbodoładowanych. Urządzenie zapewnia znakomite parametry pracy oraz unifikację stosowania z pozostałymi produktami firmy AC. STAG AC W03 w postaci pojedynczej sekcji wtryskiwacza możliwa do montażu w dużej dowolności konfiguracji i ustawień. Nowoczesna konstrukcja Konstrukcja STAG AC W03 została zaprojektowana tak, aby zapewnić precyzyjne czasy wtrysku w każdych warunkach. Zostało to osiągnięte poprzez zastosowanie specjalne dobranych materiałów, lżejszą oraz prostszą budowę gwarantującą doskonałą stabilność przy zmiennych warunkach otoczenia, w szczególności temperatury i ciśnienia. Innowacyjny system odprowadzania ciepła Obudowy cewki wtryskiwacza są zbudowane w formie radiatora, jest to innowacyjny dotąd niespotykany na rynku sposób zapewniający znakomity system odprowadzania ciepła, gwarantujący doskonałą pracę urządzenia. Idealny system łączenia podzespołów Zastosowany system łączenia elementów pozwala na dużą liczbę konfiguracji pozycji montażu. Wyjątkowa konstrukcja daje możliwość zamontowania z dowolnej strony, zintegrowanego czujnika temperatury, podciśnienia i ciśnienia gazu PS-04, charakteryzującego się małą bezwładnością reakcji na zmianę temperatury gazu, który można również obracać o 360, nawet już po zamontowaniu go we wtryskiwaczu. Opcje konfiguracji: 1. Montaż czujnika PS-04 na listwie rozdzielającej dla wtryskiwacza STAG AC W Montaż czujnika PS-04 do króćca zasilającego wtryskiwacza STAG ACW03 oraz pomiędzy wtryskiwacze STAG ACW03 na przewodzie zasilającym.

2 Precyzja pomiaru STAG AC W03 dzięki rewelacyjnym czasom otwarcia i zamknięcia bardzo szybko reagują nawet na minimalne i chwilowe zmiany sygnału sterującego. Doskonałą precyzję zapewnia również bliskie położenie czujnika ciśnienia, dzięki czemu precyzja pomiaru jest wręcz idealna. Parametry 1. Bardzo dobre oraz perfekcyjne parametry wtrysku (czas otwarcia ~2,0 ms, czas zamknięcia ~1,0 ms). 2. Podwyższona trwałość 100 tys. km jazdy w cyklu miejskim lub 200 tys. km w cyklu pozamiejskim. 3. Stabilność parametrów pracy w całym zakresie temperatur i ciśnienia 4. Szybka reakcja na zmiany obciążenia silnika. 5. Precyzyjne dawkowanie gazu. Budowa 1. Innowacyjny system odprowadzenia ciepła dzięki zastosowaniu obudowy cewki w formie radiatora. 2. Nowoczesna i dopracowana konstrukcja, poparta licznymi testami gwarantująca rewelacyjne osiągi. 3. Zasilanie z dowolnej strony - zastosowanie zaślepki i króćca zasilającego. Zastosowanie 1. We wszystkich samochodach bez względu na moc silnika, w tym także turbodoładowanych. 2. Zamienność stosowania w instalacji STAG ACW03 z poprzednią wersją STAG AC W01, jak również z produktami konkurencyjnymi. Montaż 1. Bezpośrednio przy kolektorze dolotowym 2. Wstawienie z dowolnej strony czujnika PS-04, który dodatkowo można obracać o 360, nawet już po zamontowaniu go w urządzeniu. 3. Przystępny montaż ze względu na małe wymiary oraz wagę. Specyfikacja techniczna Przepływ gazu przez sekcję przy ciśnieniu 1,2 bar [l/min.] 125 Max wydajność sekcji przy ciśnieniu 1,2 bar [kw/km] 33 / 45 Temperatura pracy [ C] -20 do +120 Maksymalne ciśnienie pracy [kpa] 400 Czas otwarcia / czas zamknięcia [ms] 2,0/ 1,0 Rezystancja cewki 1,9Ω Sugerowany rozmiar dysz Ø 1,5; Ø 1,8; Ø 2,0; Ø 2,2; Ø 2,4; Ø 2,6 (z możliwością samodzielnego rozwiercenia max. do Ø 2,8) Wejście gazu - króciec [mm] Ø 6 Wyjście gazu - króciec [mm] Ø 6 Wymiary gabarytowe 3 sekcje [mm ] 48 x 60 x 28,5 Trwałość [km] - w cyklu miejskim 100 tys. - w cylku pozamiejskim 200 tys. Waga [g] 88 Wymiary

3 Normy i homologacje: STAG AC W03 posiadają homologację E8-67R i E8-11OR spełnia wymagania Regulaminu EKG ONZ. Aksesoria Opcja 1 Rozdzielacz 3-sekcyjny Rozdzielacz 4-sekcyjny Króćce przyłączeniowe wtryskiwacza Zabezpieczenie króćca

4 Dysze do kolektora dolotowego Dysze wtryskiwacza Opaska ślimakowa 7-11 Opaska ślimakowa Króciec i zaślepka rozdzielacza Zabezpieczenie rozdzielacza Opcja 2 Kolanko PS Trójnik przyłączeniowy Kolanko końcowe Zabezpieczenie króćca Dysze do kolektora dolotowego Dysze wtryskiwacza

5 Opaska ślimakowa 7-11 Opaska ślimakowa 12-22
