Zawory regulacyjne (PN 16) VRG 2 zawór 2-drogowy z gwintem wewnętrznym VRG 3 zawór 3-drogowy z gwintem zewnetrznym

Transkrypt

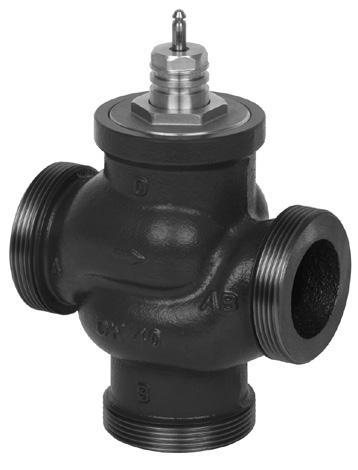

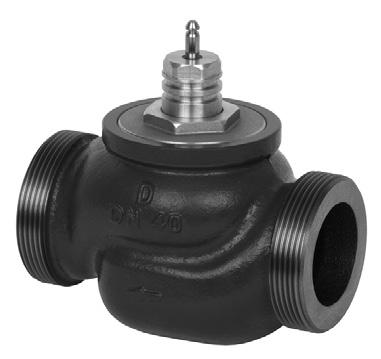

1 rkusz informacyjny Zawory regulacyjne (PN 16) zawór 2-drogowy z gwintem wewnętrznym zawór 3-drogowy z gwintem zewnetrznym Opis Właściwości: Konstrukcja szczelna dla pęcherzyków powietrza Mechaniczne połączenia na zatrzask z siłownikami MV(E) 335, MV(E) 435 Specjalna konstrukcja zaworu 2-drogowego Odpowiedni do zastosowań jako rozdzielacz (3-drogowy) Zawory VRG zapewniają wysokiej jakości regulację i oszczędne rozwiązania dla układów grzewczych i chłodzenia. Zawory zostały zaprojektowane do współpracy z siłownikami: z siłownikami MV(E) 335, MV(E) 435 lub MV(E) 438 SU. z siłownikami MV(E) 25, 25 SU/SD, 35 lub MV 323/423/523 (z adapterem 065Z031. Dane podstawowe: DN k VS 0,63-40 m 3 /h PN 16 Zakres temperatury: - woda obiegowa/woda z glikolem do 50 %: 2 (-10*) 130 C * Dla temperatur od -10 C do +2 C należy stosować podgrzewacza trzpienia Przyłącza: - gwint zewnętrzny Zgodność z Dyrektywą o urządzeniach ciśnieniowych 97/23/EC Kombinacje siłowników opisano w sekcji Dobór. Zamawianie Przykład: zawór 3-drogowy; DN 15; k VS 1,6; PN 16; T max 130 C, gwint zewn. - 1 zawór DN 15 nr kat.: 065Z0113 Opcjonalnie do zamówienia: - 3 złączka nr kat.: 065Z0291 Zawory 2- i 3-drogowe VRG (z gwintem zewnętrznym) Rysunek DN 15 k VS Nr kat. (m 3 /h) Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z0120 DEN-SMT/SI VD.CX.B5.49 Danfoss 04/2015 1

2 rkusz informacyjny Zawory regulacyjne, Zamawianie (c.d.) kcesoria złączki Typ DN Nr katalogowy Rp ½ Z0291 Rp ¾ Z0292 Rp Z0293 Złączka Rp 1¼ Z0294 Rp 1½ Z0295 Rp Z złączka z gwintem wewnętrznym do zaworów VRG z gwintem zewnętrznym (Ms CuZn39Pb3) kcesoria adapter i podgrzewacz trzpienia Typ do siłowników Nr katalogowy dapter MV(E) 25/35/323/423/ Z0311 Podgrzewacz trzpienia MV(E) 335/ Z0315 Części zapasowe Typ DN Nr katalogowy Z Z0322 Zestaw uszczelniający Z Z /50 065Z0325 Dane techniczne Średnica nominalna DN k VS m 3 /h 0,63 1,0 1,6 2,5 4,0 6, Skok mm Zakres regulacji 30:1 50:1 100:1 Charakterystyka zaworu ogarytmiczna: króćce -B, iniowa: króćce B-B Współczynnik kawitacji, z 0,4 Przeciek B konstrukcja szczelna dla pęcherzyków powietrza B - B 1,0 % of k VS Ciśnienie nominalne PN 16 Maks. ciśnienie Jako zawór mieszający: 4 bar zamknięcia Jako zawór rozdzielający: 1 Czynnik Woda obiegowa/woda z glikolem do 50% ph czynnika Min. 7, Max. 10 Temperatura czynnika C 2 ( 10 ) 130 Połączenia Gwint zewnętrzny Materials Valve body Żeliwo szare EN-GJ-250 (GG-25) Valve stem Stal nierdzewna Valve cone Mosiądz Stuffing box sealing EPDM Dla temperatur od -10 C do +2 C należy stosować podgrzewacza trzpienia Zależność ciśnienia od temperatury PN 16 EN-GJ-250 (GG-25) Maksymalne dopuszczalne ciśnienie robocze w funkcji temperatury czynnika. 2 VD.CX.B5.49 Danfoss 04/2015 DEN-SMT/SI

3 rkusz informacyjny Zawory regulacyjne, Charakterystyki zaworów Wydajność B Wydajność B +B B B B Skok Charakterystyka logarytmiczna zaworu 2-drogowego Skok Charakterystyka logarytmiczna/liniowa zaworu 3-drogowego Montaż Valve mounting Przed montażem zaworu należy oczyścić rury i upewnić się, że nie uległy ścieraniu. Zawór musi być montowany zgodnie z kierunkiem przepływu wskazanym na korpusie zaworu, z wyjątkiem funkcji rozdzielającej, kiedy to zawór może być montowany przeciwnie do kierunku przepływu (przepływ przeciwny do wskazania na korpusie zaworu). Nie można dopuścić do powstania mechanicznych obciążeń korpusu zaworu powodowanych przez rury. Zawór nie powinien być narażony na drgania. Zawór z siłownikiem należy montować w pozycji poziomej lub pionowej z siłownikiem do góry. Nie wolno montować zaworu z siłownikiem skierowanym na dół. Uwaga: Przed zaworem należy zamontować filtr (np. Danfoss FVR/FVF) MV(E) FVR/FVF Jako zawór mieszający Jako zawór rozdzielający Rys. 1. Podłączenie w układzie mieszającym lub rozdzielającym Rys. 3. Zawór mieszający zamontowany na powrocie jako rozdzielacz Rys. 2. Zawór mieszający na zasilaniu w układzie zmieszania pompowego Rys. 4. Zawór rozdzielający zamontowany na zasilaniu jako rozdzielacz Połączenie w układzie mieszającym i rozdzielającym Zawór 3-drogowy może pełnić zarówno funkcję mieszającą, jak i rozdzielającą (rys.. Jeśli zawór 3-drogowy jest zainstalowany jako zawór mieszający, czyli króćce i B są króćcami wlotowymi, a króciec B jest króćcem wylotowym, zawór może pełnić funkcję zaworu mieszającego (rys. 2) lub rozdzielającego (rys. 3). Zawór 3-drogowy może być również zainstalowany jako zawór rozdzielający w układzie rozdzielającym (rys. 4). Króciec B jest wówczas wlotem, a króćce i B są wylotami zaworu. Uwaga: Maksymalne ciśnienie zamknięcia w instalacjach mieszających i rozdzielających nie jest jednakowe. Należy się zapoznać z parametrami podanymi w sekcji Dane techniczne. DEN-SMT/SI VD.CX.B5.49 Danfoss 04/2015 3

4 rkusz informacyjny Zawory regulacyjne, Złomowanie Przed złomowaniem zawór należy rozłożyć na części i posortować na różne grupy materiałowe. Dobór zaworu Przepływ (ciecz o gęstości względnej równej l/sec m3/h Δp max Spadek ciśnienia na przepływie w kpa (100 kpa = 1 bar = ~ 10 m H 2 O) Przykład Dane projektowe: Przepływ: 6 m 3 /h Spadek ciśnienia w układzie: 55 kpa Należy znaleźć linię poziomą przedstawiającą przepływ 6 m 3 /h (linia ). utorytet zaworu oblicza się według wzoru: p utorytet zaworu, a = 1 p 1 + p 2 Gdzie: Δp 1 = spadek ciśnienia na całkowicie otwartym zaworze Δp 2 = spadek ciśnienia na pozostałej części obiegu przy całkowicie otwartym zaworze W idealnej sytuacji spadek ciśnienia na zaworze powinien równać się spadkowi ciśnienia na pozostałej części obiegu (co daje autorytet równy 0,5): jeśli: Δp 1 = Δp 2 p1 a 0,5 2 p1 W tym przykładzie autorytet zaworu równy 0,5 zostanie uzyskany przy spadku ciśnienia 55 kpa dla danego przepływu (punkt B). Przecięcie się linii z pionową linią przechodzącą przez punkt B znajduje się pomiędzy dwiema charakterystykami zaworów o stałych k VS ; oznacza to, że nie można dobrać idealnie zwymiarowanego zaworu. Przecięcie się poziomej linii z liniami ukośnymi wyznacza rzeczywisty spadek ciśnienia dla konkretnych zaworów. I tak dla zaworu o k VS równym 6,3 spadek ciśnienia wynosi 90,7 kpa (punkt C): 90,7 utorytet zaworu wynosi = = 0,62 90, Dla drugiego, większego zaworu o k VS = 10 spadek ciśnienia wynosi 36 kpa (punkt D): 36 utorytet zaworu wynosi = = 0, Z reguły do zastosowań 3-drogowych powinno się wybierać mniejsze zawory (zawór o autorytecie >0,5 poprawia regulację). Jednak takie rozwiązanie powoduje znaczny wzrost ciśnienia całkowitego w instalacji, które należy porównać z innymi parametrami, np. z wysokością podnoszenia pompy zastosowanej w układzie. Idealny autorytet wynosi 0,5. Do projektowania należy przyjmować wartości z przedziału od 0,4 do 0,7. 4 VD.CX.B5.49 Danfoss 04/2015 DEN-SMT/SI

5 rkusz informacyjny Zawory regulacyjne, Budowa Budowa (mozliwe drobne różnice budowy w typoszeregu) 6 1. Korpus zaworu 2. Wkład zaworu 3. Grzybek zaworu 4. Trzpień zaworu 5. Ruchome gniazdo zaworu (ze zredukowanym wpływem ciśnienia) 6. Zestaw uszczelniający 1. Korpus zaworu 2. Wkład zaworu 3. Grzybek zaworu 4. Trzpień zaworu 5. Gniazdo zaworu 6. Komora redukcji ciśnienia 7. Zestaw uszczelniający 7 DEN-SMT/SI VD.CX.B5.49 Danfoss 04/2015 5

6 rkusz informacyjny Zawory regulacyjne, Wymiary Min 20.5 Rp (patrz Zamawianie części i akcesoriów, strona 2) H H 1 1 Rp (patrz Zamawianie części i akcesoriów, strona 2) 1 2) MV(E) 335, Min 20.5 H 2 H H 1 MV(E) 335, Typ DN Połączenie H H 1 1 H 2 Masa G mm (kg) / / / ¾ / / / ¾ G gwint zewnętrzny DIN ISO 228/01 Jeśli wykorzystywany jest podgrzewacz trzpienia, wymiar H 1 jest większy o 31 mm. 6 VD.CX.B5.49 Danfoss 04/2015 DEN-SMT/SI

7 rkusz informacyjny Zawory regulacyjne, Wymiary (cd.) Min 100 Min 100 H 1 2) H H 1 H MV(E) 438 SU + MV(E) 25/ adapter 065Z0311 MV(E) 438 SU + MV(E) 25/ adapter 065Z0311 Typ DN Połączenie H H 1 G mm / / / ¾ / / / ¾ G gwint zewnętrzny DIN ISO 228/01 Jeśli wykorzystywany jest podgrzewacz trzpienia, wymiar H 1 jest większy o 31 mm. DEN-SMT/SI VD.CX.B5.49 Danfoss 04/2015 7

8 rkusz informacyjny Zawory regulacyjne, Wymiary (cd.) Min 100 Min 100 H 1 H H 1 2) MV323/423/ adapter 065Z0311 MV323/423/ adapter 065Z0311 H Typ DN Połączenie H H 1 G mm / / / ¾ / / / ¾ G gwint zewnętrzny DIN ISO 228/01 Jeśli wykorzystywany jest podgrzewacz trzpienia, wymiar H 1 jest większy o 31 mm. 8 VD.CX.B5.49 Produced by Danfoss /S 04/2015
