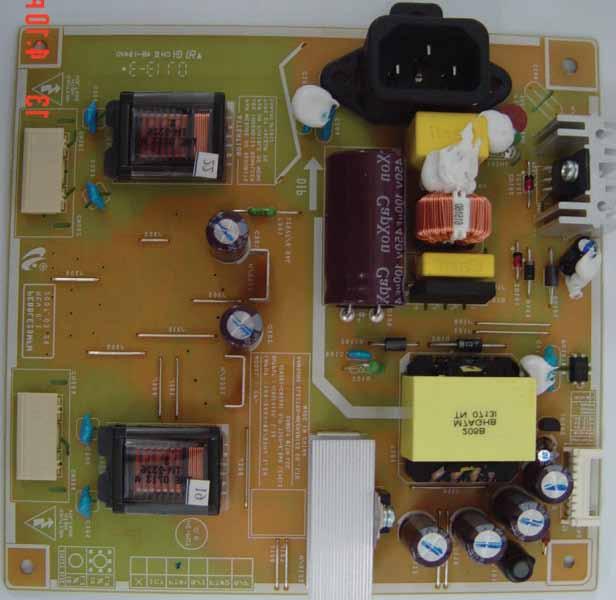

Zasilacz zintegrowany Samsung BN IP-43130A + IP-35155

Transkrypt

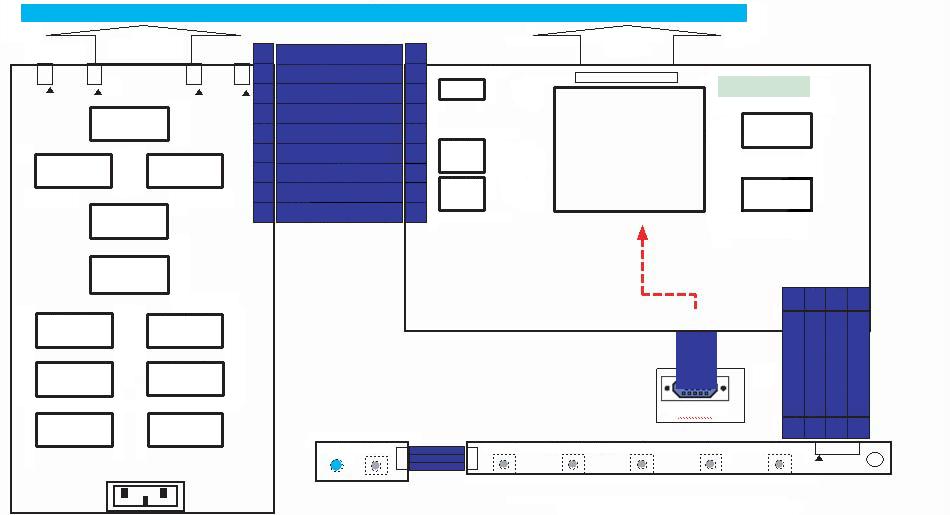

1 IP-43130A + IP Opracowano na podstawie materiałów szkoleniowych producenta 1. Ogólny schemat blokowy systemu zasilania 1.1. Schemat poboru energii 1. Gdy płyta AD znajduje się w stanie oszczędzania energii DPMS: zasilacz zintegrowany IP został zaprojektowany tak, że działa z poborem mocy poniżej 0.6W, pobór prądu przez układ skalera nie przekracza 37mA, zasilanie panelu jest wyłączone. 2. Gdy płyta AD działa normalnie: maksymalny pobór mocy przez lampy podświetlenia panelu wynosi (może się on różnić w zależności od producenta panelu): 4 (7.5mA 720mV rms ) = = 21.6W pobór mocy przez płytę sterowania panelem wynosi: Zasilacz zintegrowany IP 5V Tryb normalny: 3A Tryb DPMS: 42mA Płyta panelu wyświetlacza 5V Tryb normalny: 750mA Tryb DPMS: 0mA Skaler 3.3V Pamięć / EEPROM Tryb normalny: 240mA Skaler 1.8V Tryb normalny: 380mA Rys. 2. Schemat blokowy poboru energii przez podstawowe podzespoły monitora Panel Inverter Trans. Lampy Feedback Block Hybrid Sub-Block Inverter Trans Dimming (0 3.3V) +14V_INV GND GND GND +5V_IN +5V_IN Analog Dimming (Fix) BL_ON/Off (On: 0V) V AP111 7D-18 AP111 7D-33 Panel +5V +1.8V +3.3V LVDS SPI I2C P³yta AD FLASH 1M NVRAM Switching Block C-AL Rectifier Diode Rectifier Feedback Circuit Control Circuit Input Filter R/G/B H/V DSUB LED Power Auto Enter/Source Menu L E D K E Y 2 K E Y 1 G N D Pytka obs³ugi (widok z góry) Rys. 2. Schemat blokowy poboru energii przez podstawowe podzespoły monitora

2 5V 720mA = 3.6W pobór mocy przez układ skalera wynosi: mA + 1.8V 300mA = 1.35W 1.2. Główne podzespoły pobierające energię 1. Inwerter: urządzenie do konwersji stałego napięcia zasilającego na wymagane wyższe napięcie/prąd konieczne do wysterowania lamp podświetlenia panelu wyświetlacza. 2. Regulatory DC/DC: ogólne określenie dla urządzeń przetwarzających napięcie stałe DC. Zasilacz IP otrzymuje napięcie 5V i zamienia je na wyjściowe napięcie 1.8V lub 3.3V, które jest doprowadzane do układu skalera (SE567MRHLF). 3. Tranzystor Power MOSFET: płyta zasilacza IP otrzymuje 5V i generuje niższe napięcie w trybie DPMS i dostarcza całe napięcie 5V dla płyty sterującej pracą panelu w normalnych warunkach. W takim przypadku kluczowanie tranzystora MOSFET jest sterowane przez mikrokontroler. 4. Skaler: odbiera cyfrowy sygnał TDMS i analogowe sygnały R, G, B i przekształca je do sygnałów o odpowiednich rozdzielczościach używając skalowania w górę lub w dół, które są przesyłąne do panelu w formacie LVDS. 5. Rezonator kwarcowy (oscylator): używany jest jeden oscylator o częstotliwości MHz zewnętrzny do zasilania zarówno mikrokontrolera, jak i skalera w tym samym czasie. Złącze lamp (łączy panel inwertera z lewym górnym tyłem panelu) 6. Skaler i pamięć EEPROM: magistrala I 2 C jest magistralą szeregową dwukierunkową, składającą się z dwóch linii, które obsługują komunikację między układami scalonymi, jak również między pamięciami FLASH i EEPROM. W szczególności, układ pamięci FLASH i układ skalera (SE567MRHLF) używają bezpośredniej magistrali SDR dla wzajemnej komunikacji, która jest skuteczniejsza i szybsza, ponieważ dopuszcza 4 dodatkowe linie adresowe/danych w porównaniu do starszych systemów szeregowych. 7. Przyciski funkcyjne (klawiatura): Pewne (w sensie skuteczne) naciśnięcie przycisku generuje pewien potencjał elektryczny, który jest przesyłany do portu wejściowego konwertera ADC skalera, gdzie następnie przekształcany jest na wartości cyfrowe za pomocą przetwornika A/D tego układu. Wartość cyfrowa (dane) jest wskazówką, który przycisk został naciśnięty Układy protekcji inwertera Rys. 3. Układy protekcji inwertera Złącze zasilania (9P) łączy z płytą główną MAIN Złącze lamp (łączy panel inwertera z lewym dolnym tyłem panelu) Gniazdo napięcia sieci AC Rys. 3. Widok zasilacza od strony elementów (z góry) i opis złączy

3 2. Algorytmy diagnozowania zasilacza i inwertera Zasilanie w³¹czone urz¹dzenie nie dzia³a Przepalony Sprawdziæ bezpiecznik F A/250V Wymieniæ bezpiecznik Przepala sie ponownie Sprawdziæ pod k¹tem zwarcia obszar pod napiêciem AC lub pin D (1) uk³adu IC101 Sprawdziæ pod k¹tem rozwarcia elementy zwi¹zane z wyjœciem 13V Sprawdziæ stan na pinie Vst (6) uk³adu scalonego IC101 (prawid³owo powinien byæ stan wysoki) Sprawdziæ napiêcie na pinie Vcc (3) uk³adu scalonego IC101 (prawid³owo powinno byæ 9V 16V) Sprawdziæ pin D (n.1) uk³adu scalonego IC101 (prawid³owo powinno nastêpowaæ prze³¹czanie) Sprawdziæ uk³ad scalony IC101 Sprawdziæ elementy zwi¹zane z pinem Vcc Sprawdziæ elementy prze³¹czaj¹ce Sprawdziæ wyjœcie napiêcia 13V (prawid³owo powinno byæ 12V 14V) Sprawdziæ system ochrony (protekcji) Sprawdziæ system sprzê enia zwrotnego Sprawdziæ wejœcia / wyjœcia gniazda CN2 Sprawdziæ pozosta³e wi¹zki Sprawdziæ gniazdo i wtyk z³¹cza CN2

4 Zasilanie w³¹czone urz¹dzenie Power On nie dzia³a Sprawdziæ liniê napiêcia 13V. Czy jest prawid³owa wartoœæ? Sprawdziæ system adaptera Sprawdziæ napiêcie na 16. nó ce U201. (prawid³owo powino byæ 5V) Sprawdziæ uk³ad wejœciowy Sprawdziæ uk³ady ochronne Czy na uk³adzie steruj¹cym U201 wystêpuj¹ przebiegi: na n.12, 13: pociêty na n.8, 9: prostok¹tny? Czy na wyprowadzeniach 8, 9 transformatorów inwertera: wystêpuj¹ przebiegi prostok¹tne? Sprawdziæ uk³ady steruj¹ce (control i driver) Sprawdziæ elementy pó³mostka Sprawdziæ uk³ad œciemniania Czy przebiegi na wyjœciach s¹ prawid³owe? Sprawdziæ uk³ad sprzê enia zwrotnego Sprawdziæ pozosta³e wi¹zki Ochrona podzespołów inwertera jest podzielona na dwie części: gdy napięcie lampy rośnie w sposób niedopuszczalny i gdy sprzężenie zwrotne prądu lamp nie jest w stanie odpowiednio zareagować i skompensować ten wzrost. Obie te sytuacje uruchamiają układy protekcji i zapobiegają nieprawidłowej pracy zasilacza poprzez jego wyłączenie. Gdy napięcie wyjściowe transformatora rośnie w sposób nieprawidłowy, zostaje uruchomiona ochrona nadnapięciowa OVP (Over Voltage Protection), która zatrzymuje funkcjonowanie zasilacza IP, ponieważ podzielone napięcie jest doprowadzane przez pin 2 układu U201. Gdy zostanie wykryty niedopuszczalny prąd lampy, uruchamiana jest ochrona przeciążeniowa OLP (Over Load Protection), która zatrzymuje pracę układu scalonego, ponieważ na pinie 2 układu U201 pojawia się napięcie powyżej 2.5V.

5 (A) POWER 3. Schemat ideowy zasilacza zintegrowanego zasilacz IP43130A IC101 FSDM0565R PC101 LTV817B IC PC101 LTV817B

6 4. Schemat ideowy zasilacza zintegrowanego inwerter (B) INWERTER U202 STU407D IP-35155A C301 D221 } IP-35155A U201 SEM2005 C302 C303 C304 D222 D223 D224
