U W A G I D O M O N T A ś U Z E S T A W U L A B O R A T O R Y J N E G O A B C 0 1 U S B 3, A B C 0 2
|
|
- Artur Kaczor
- 7 lat temu
- Przeglądów:
Transkrypt
1 U W A G I D O M O N T A ś U Z E S T A W U L A B O R A T O R Y J N E G O A B C 0 1 U S B 3, A B C 0 2 MontaŜ płytki ABC-02 naleŝy prowadzić w następującej kolejności: 1. wlutować zwory Z2 Z17. Zworę Z1 wlutować zaleŝnie od sposobu zasilania patrz tabela 1 na stronie opisu modułu mikrokontrolera. 2. wlutować elementy SMD; kondensatory ceramiczne 33pF 2 szt (C1, C2); kondensatory ceramiczne 68nF 3 szt.(c3, C5, C13). (na schemacie 100nF) UWAGA kondensatory ceramiczne nie mają opisu pojemności! kondensator tantalowy 2,2uF 1 szt. (C6) opis na kondensatorze V kondensatory tantalowe 10uF 6 szt. (C7 C11, C15) opis DA7S Kondensatory tantalowe mają oznaczoną elektrodę dodatnią szary pasek, na płytce drukowaniej biegun dodatni zaznaczony jest ściętymi rogami. 3. wlutować rezystory przewlekane, diodę D1 katoda diody oznaczona jest czrnym paskiem. 4. wlutować diody LED, anoda diody ma dłuŝsze wyprowadzenie 5. rezonator kwarcowy 6. wlutować podstawki układów scalonych, zwrócić uwagę na prawidłowe zorientowanie podstawki 7. wlutować złącza IDC, złącze ma oznaczony pin nr 1 symbolem trójkąta. 8. wlutować złącze zasilania Jack CON2 9. przykręcić układ scalony stabilizatora 7805 wraz z radiatorem do płytki drukowanej, przylutować wyprowadzenia stabilizatora 10. wlutować gniazdo CON4, kondensatory elektrolityczne C4, C12. Ujemny biegun kondensatorów jest oznaczony białym paskiem. Po zmontowaniu płytki mikrokontrolera (bez układów scalonych US1, US2, US3) naleŝy przyłączyć do gniazda CON2 zasilacz napięcia stałego o wartości 9 12V, a następnie sprawdzić obwód napięcia +5V na pinach 20 (GND) i 40 (Vcc) podstawki mikrokontrolera. Odchyłka od wartości 5V nie powinna być większa niŝ 200mV. Po włoŝeniu układów scalonych do podstawek moduł jest gotowy do uŝytku. MontaŜ płytki ABC-01 USB3 naleŝy prowadzić w następującej kolejności: 1. wlutować zwory Z1, Z2, Z3 2. wlutować rezystory przewlekane R1 R10, diody D1, D2 katoda diody oznaczona jest czarnym paskiem. Katodę wlutować do kwadratowego punktu lutowniczego. 3. wlutować kondensatory ceramiczne C2, C3, C6 68nF (na schemacie 100nF); oznaczenie wlutować kondensatory ceramiczne C4, C5 22pF; oznaczenie wlutować kondensator ceramiczny C7 15 nf; oznaczenie wlutować rezonator kwarcowy 7. wlutować podstawkę 28 pin pod układ mikrokontrolera, złącza USB, ISP, goldpin, przełącznik suwakowy SW1 orientacja obojętna. 8. wlutować kondensator elektrolityczny C1, ujemny biegun kondensatora jest oznaczony białym paskiem. 9. na stronie lutowania (ścieŝek) przylutować dławik FB1 i układ scalony FT232RL. Lutowanie naleŝy rozpocząć od nałoŝenia niewielkiej ilości cyny na jeden skrajny punkt lutowniczy układu, następnie naleŝy połoŝyć układ FT232RL na jego punkty lutownicze i przylutować ten jeden pocynowany punkt. Następnie naleŝy sprawdzić prawidłowość płoŝenia pozostałych wyprowadzeń układu scalonego. Jeśli występują niezgodności naleŝy poprawić połoŝenie FT232RL. Jeśli połoŝenie jest prawidłowe naleŝy przylutować przeciwległe wyprowadzenie a następnie pozostałe. Sprawdzić z pomocą lupy czy wszystkie punkty są przylutowane prawidłowo i czy nie ma zwarć między wyprowadzeniami FT232RL. 10. wlutować diody LED; odległość wierzchołka diody od płaszczyzny płytki powinna wynosić 18 mm.

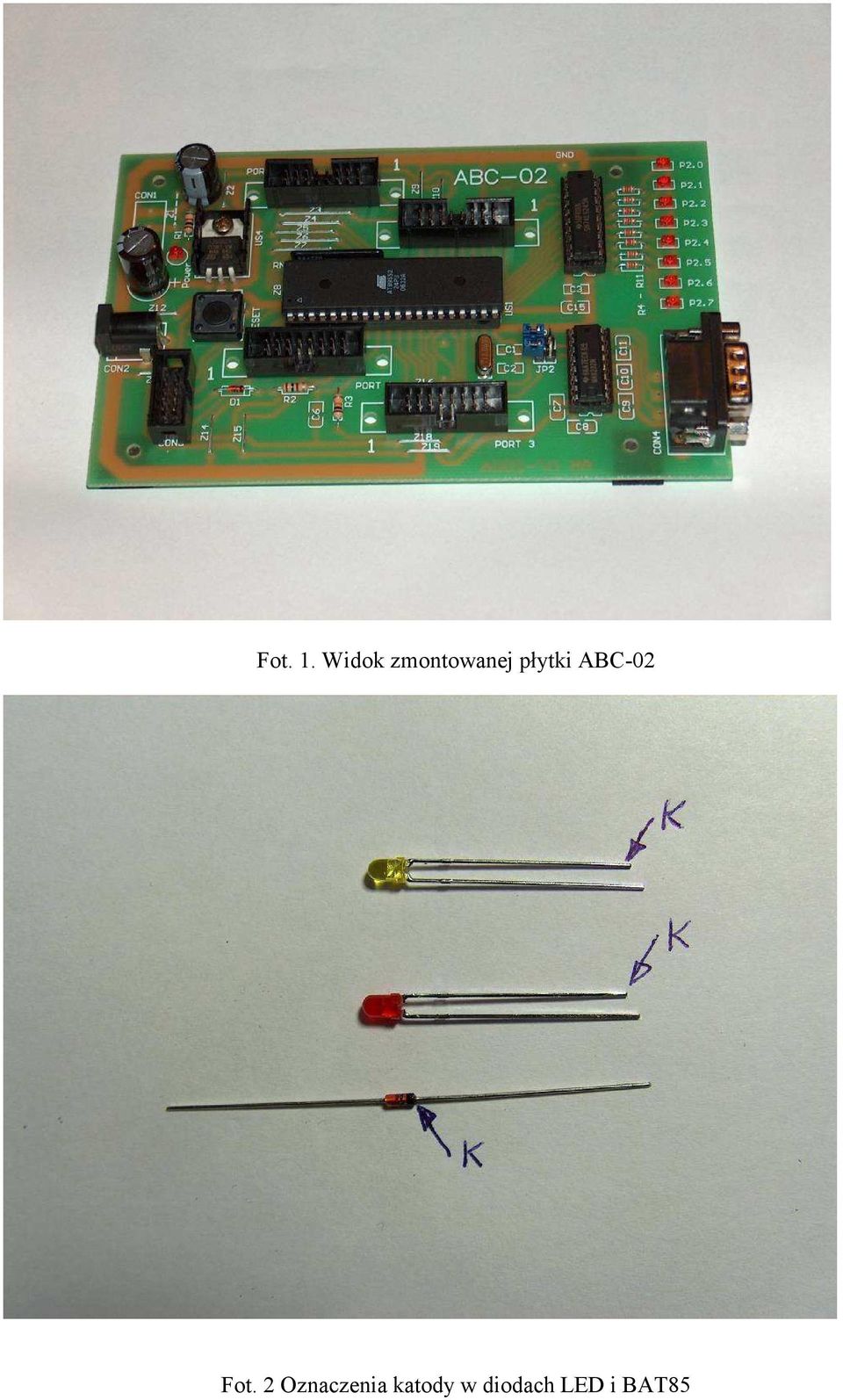

2 Fot. 1. Widok zmontowanej płytki ABC-02 Fot. 2 Oznaczenia katody w diodach LED i BAT85

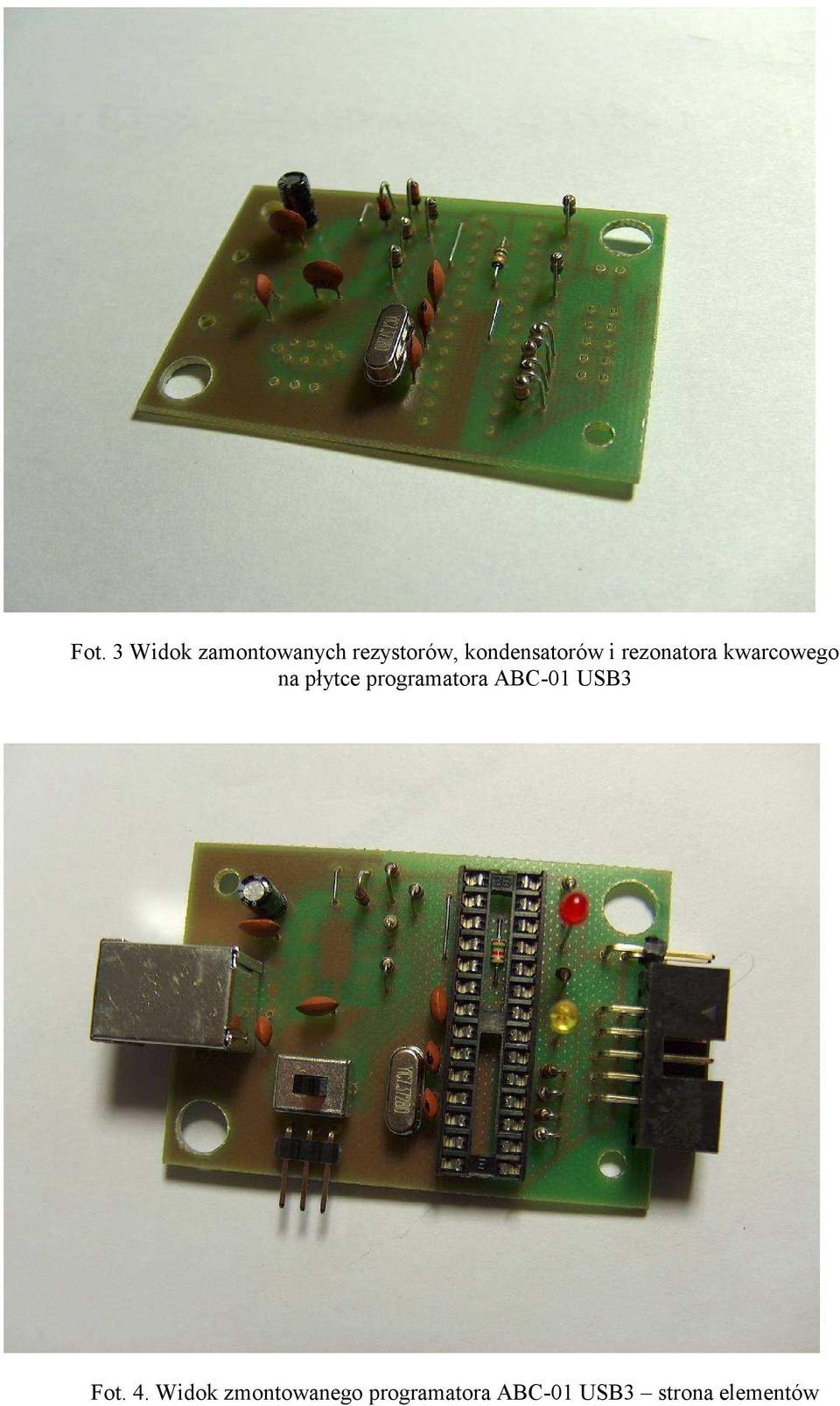

3 Fot. 3 Widok zamontowanych rezystorów, kondensatorów i rezonatora kwarcowego na płytce programatora ABC-01 USB3 Fot. 4. Widok zmontowanego programatora ABC-01 USB3 strona elementów

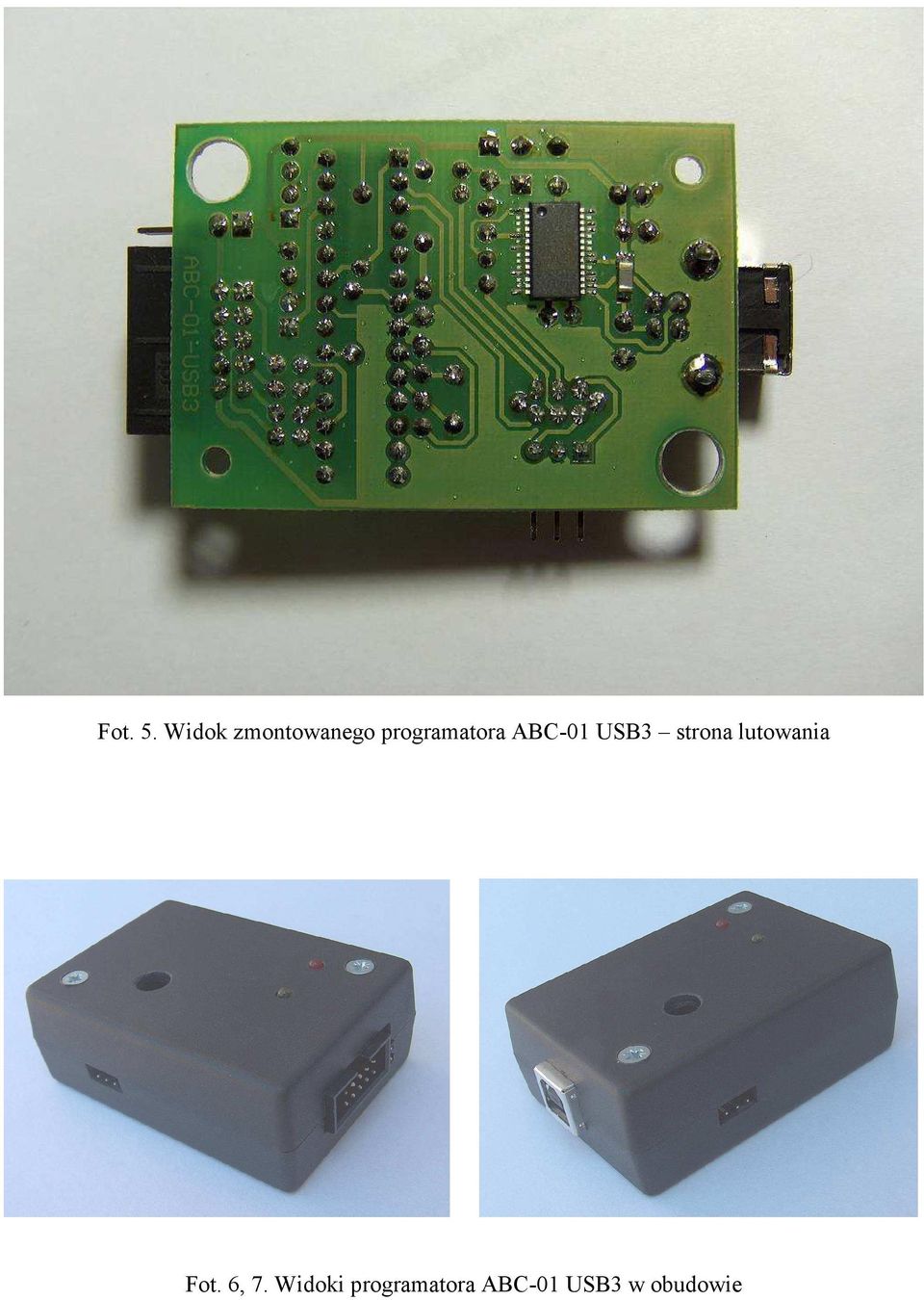

4 Fot. 5. Widok zmontowanego programatora ABC-01 USB3 strona lutowania Fot. 6, 7. Widoki programatora ABC-01 USB3 w obudowie

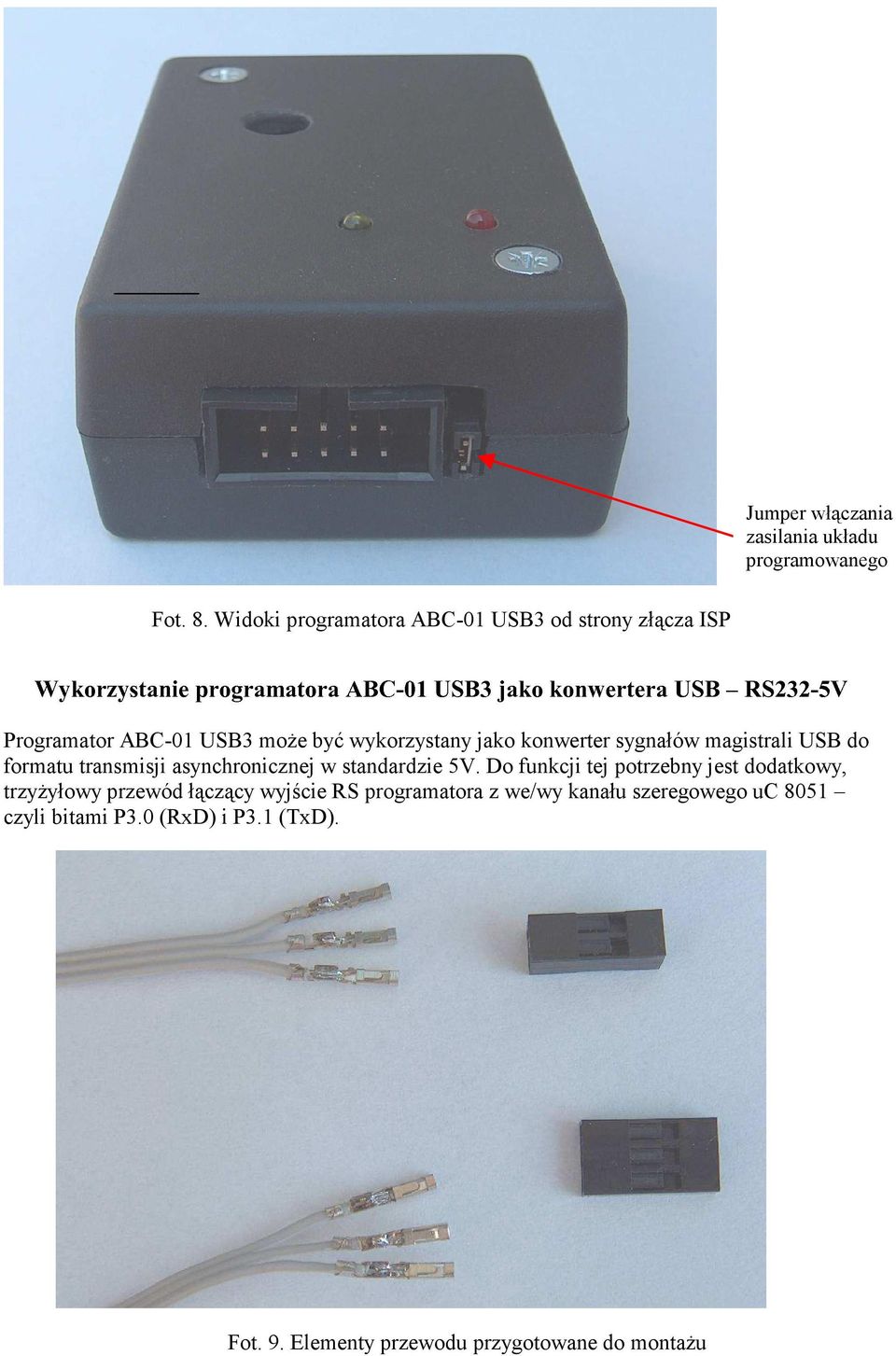

5 Jumper włączania zasilania układu programowanego Fot. 8. Widoki programatora ABC-01 USB3 od strony złącza ISP W y k o r z y s t a n i e p r o g r a m a t o r a A B C 0 1 U S B 3 j a k o k o n w e r t e r a U S B R S V Programator ABC-01 USB3 moŝe być wykorzystany jako konwerter sygnałów magistrali USB do formatu transmisji asynchronicznej w standardzie 5V. Do funkcji tej potrzebny jest dodatkowy, trzyŝyłowy przewód łączący wyjście RS programatora z we/wy kanału szeregowego uc 8051 czyli bitami P3.0 (RxD) i P3.1 (TxD). Fot. 9. Elementy przewodu przygotowane do montaŝu
6 W przewodzie, najlepiej taśmie z Ŝyłami z linki, o długości ok cm naleŝy zdjąć izolację na długości ok. 3-4 mm, pocynować Ŝyły i przylutować je do końcówek - terminali. Lutowanie wykonać tak, by izolacja przewodu wchodziła na głębokość ok. 2mm w głąb terminala. Następnie naleŝy zagiąć obejmy znajdujące się w tylnej części terminali wokół izolacji przewodu fot Rozmieszczenie przewodów widok od strony montaŝu przewodów
7 RxD GND TxD Fot. 10. Piny portu P3 wykorzystywane do transmisji szeregowej Przełącznik w pozycji KONWERTER Fot. 11. Widok połączonego programatora i płyty uc wykorzystywane do transmisji szeregowej
8 Zdjęte zwory JP1, JP2 Fot. 12. Widok połączonego programatora i płyty uc wykorzystywane do transmisji szeregowej O P R O G R A M O W A N I E Do obsługi zestawu laboratoryjnego słuŝy następujące oprogramowanie: 1. zintegrowane środowisko uruchomieniowe MIDE-51 Studio ze strony
