Generator tonów CTCSS, 1750Hz i innych.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Generator tonów CTCSS, 1750Hz i innych."

Transkrypt

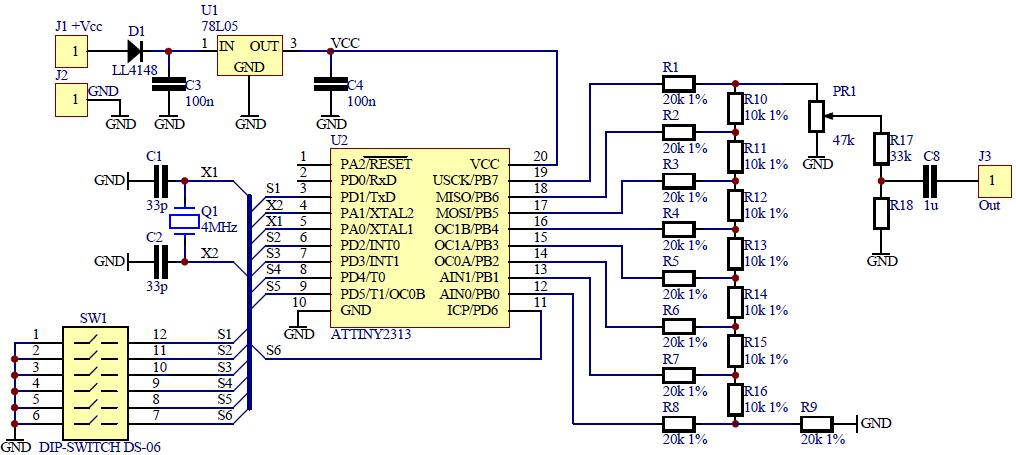

1 Generator tonów CTCSS, 75Hz i innych. Rysunek. Schemat ideowy Generatora tonów CTCSS V6. Generator tonów CTCSS został zbudowany w oparciu o popularny mikrokontroler firmy Atmel z rodziny AVR, ATTINY33. Rysunek przedstawia schemat ideowy generatora. W przeciwieństwie do innych tego typu konstrukcji, które wytwarzają przebiegi prostokątne, na wyjściu J3 (Out) tego układu otrzymujemy przebieg bardzo zbliżony do sinusoidy, składającej się z 56 schodków na okres. Szczegóły można zobaczyć na wydrukach z oscyloskopu (rysunek i 3). Mikrokontroler U, wraz z odpowiednio połączonymi rezystorami (R-R), o tolerancji %, pracuje w roli przetwornika cyfrowo-analogowego. Wyboru pożądanej częstotliwości dokonuje się przełącznikiem SW typu DIP-SWITCH, zgodnie z tabelą tonów (Tabela ). Zwarcie przełącznika, czyli ustawienie suwaka w pozycję ON, odpowiada jedynce logicznej ( ), a rozwarcie odpowiada zeru logicznemu ( ), na danej pozycji. Rezonator kwarcowy Q zapewnia doskonałą dokładność generowanych częstotliwości, lepszą niż %, co spełnia w % wymagania standardu CTCSS. Układ posiada programowe zabezpieczenie przed napięciami wielkiej częstotliwości, które mogłyby powodować przypadkową zmianę tonów, dlatego przed podłączeniem napięcia do układu, należy ustawić wymaganą częstotliwość, gdyż po włączeniu zasilania, przełączanie przełącznika nie spowoduje zmiany tonu. Aby zmiany odniosły skutek, należy na chwilę odłączyć zasilanie od układu i włączyć go ponownie. Obwód zasilania został zabezpieczony przed odwrotnym podłączeniem napięcia zasilającego, które powinno zawierać się w zakresie od 7 do 5VDC. Przed rozpoczęciem nadawania tonów, należy ustawić, potencjometrem montażowym PR, odpowiednią amplitudę generowanego sygnału, tak aby nie przesterować wzmacniacza mikrofonowego nadajnika. Generator wytwarza wszystkie standardowe tony CTCSS, oraz kilkanaście dodatkowych częstotliwości, z zakresu m.cz. (od 67Hz do 5Hz). Dzięki niewielkim rozmiarom (34 x x mm), doskonale nadaje się do zabudowania w mikrofonie radiotelefonu, przykłady podłączenia znajdują się na rysunkach 4, 5, i 6, zmontowaną płytkę przedstawiają fotografie i.

2 Tabela. Częstotliwości wytwarzane przez generator. TONE FREQ 67, 69,4 7,9 74,4 77, 79,7 8,5 85,4 88,5 9,5 94,8 97,4, 3,5 7,,9 4,8 8,8 3, 7,3 3,8 36,5 4,3 46, 5,4 56,7 59,8 6, 65,5 67,9 7,3 73,8 77,3 79,9 83,5 86, 89,9 9,8 96,6 99,5 3,5 6,5,7 8, 5,7 9, 33,6 4,8 5,3 54, Packet Eu Tone Eu Tone Packet S S S3 S4 S5 S6 Switch: ON="", OFF="" oznacza tony niestandardowe

3 Rysunek. Sygnał wyjściowy generatora tonu CTCSS częstotliwość 67Hz (pomiar oscyloskopem). Rysunek 3. Sygnał wyjściowy generatora tonu CTCSS częstotliwość 75Hz (pomiar oscyloskopem). 3

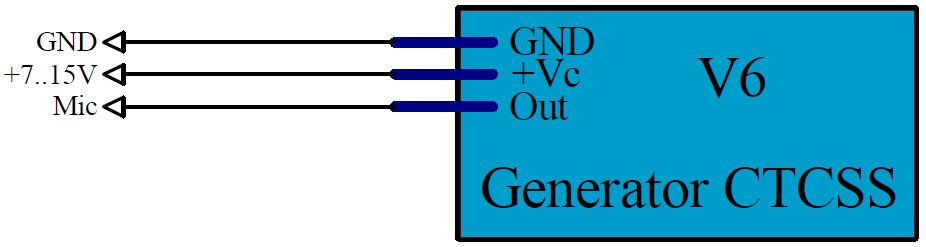

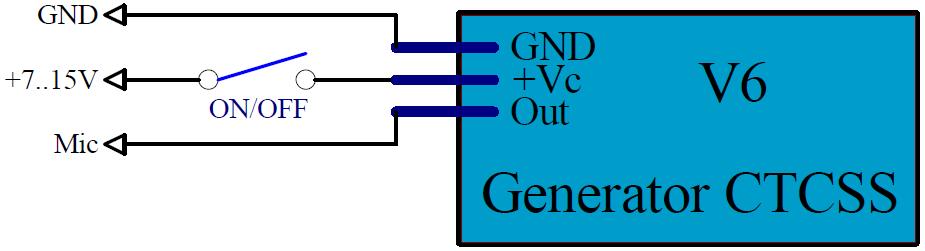

4 Rysunek 4. Przykładowy schemat podłączenia generatora CTCSS V6 praca ciągła. Rysunek 5. Przykładowy schemat podłączenia generatora CTCSS V6 generacja tonów podczas nadawania (zwarcie przycisku PTT do masy GND). Rysunek 6. Przykładowy schemat podłączenia generatora CTCSS V6 sterowanie osobnym wyłącznikiem. 4

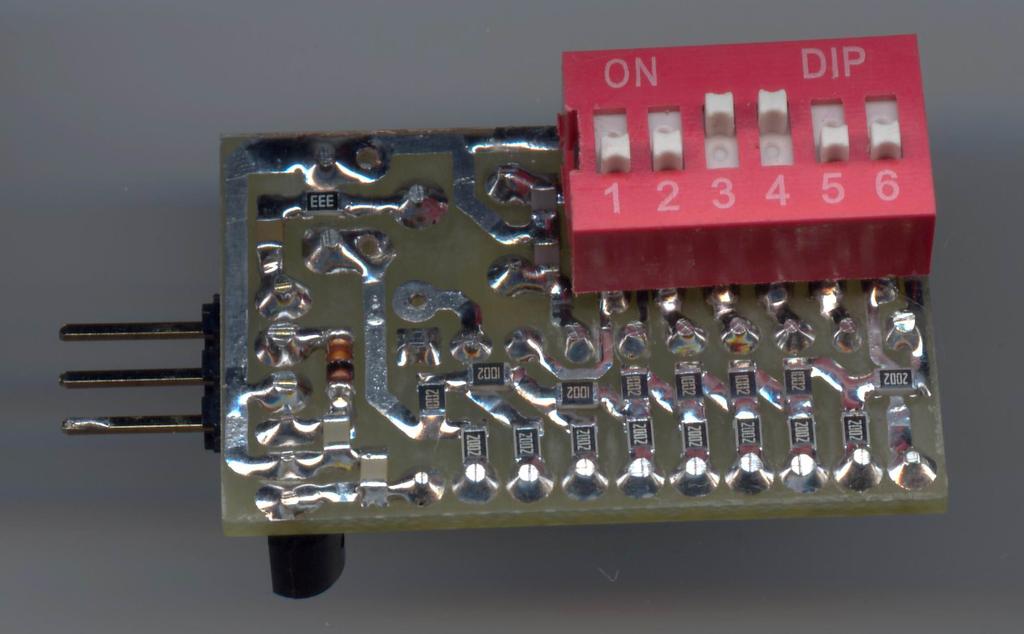

5 Fotografia. Generator tonów CTCSS V6, widok od strony elementów SMD. Fotografia. Generator tonów CTCSS V6, widok od strony przełącznika. 5

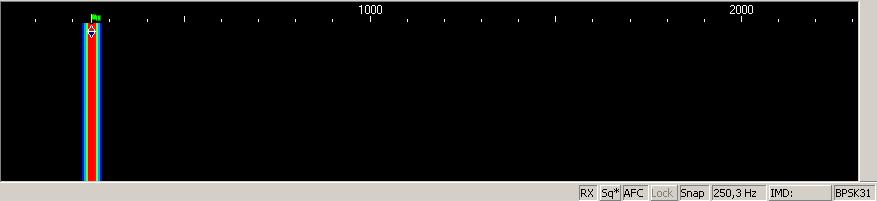

6 Rysunek 7. Sygnał wyjściowy generatora tonu CTCSS częstotliwość Hz (pomiar kartą dźwiękową w programie Musical Tuner v.). Rysunek 8. Sygnał wyjściowy generatora tonu CTCSS częstotliwość Hz (pomiar kartą dźwiękową w programie MixW v.). Rysunek 9. Sygnał wyjściowy generatora tonu CTCSS częstotliwość 5.3Hz (pomiar kartą dźwiękową w programie Musical Tuner v.). Rysunek. Sygnał wyjściowy generatora tonu CTCSS częstotliwość 5.3Hz (pomiar kartą dźwiękową w programie MixW v.). 6

7 Tabela. Spis elementów: Oznaczenie R, R, R3, R4, R5, R6, R7, R8, R9 R, R, R, R3, R4, R5, R6 R7 PR C, C C3, C4 C8 Q D U U SW Obwód drukowany dwustronny V6 Wartość k % k % 33k 5% CA6V-5K 33p n u 4. MHz LL448 78L5 ATTINY33 DIP-SWITCH DS-6 34 x mm Obudowa leżący HC49-S MINIMELF TO9 DIP DIP Laminat.5mm Ilość 9 7 Damian SQ9IDE sq9ide@gmail.com www: 7
