1 FuzzyLogic 300LG-3P MULTI ver.2.9 PIONIER ELEKTRYK Andrzej Kowalewski Ul. Zastawie I 17 Tel Tel/Fax Choroszcz

2 1. Parametry techniczne Tab.1.1. Parametry techniczne Zasilanie Pobór mocy ~230V/50Hz < 5VA WYJŚCIA WYKONAWCZE: Pompa C.O. Pompa C.W.U. Dmuchawa Podajnik Zapalarka Czyszczenie wymiennika Zawór mieszający 100W 100W 150W 200W 400W 100W 50W TEMPERATURY PRACY: Temperatura kotła - Temperatura C.W.U. - Tolerancja pomiaru temperatury - Temperatura środowiska kotła - Wilgotność 5-95% Temperatura alarmowa kotła Temperatura alarmowa podajnika 2. Wstęp Sterownik FL-300L jest zaawansowanym mikroprocesorowym układem przeznaczonym do regulacji parametrów pracy kotła zasilanego paliwem stałym (tj. pelet, zboże, groszek węglowy, drewno). Odpowiedni dla istniejących warunków, automatycznie wyliczony czas podawania paliwa oraz ilość dozowanego powietrza, niezbędnego dla właściwego przebiegu spalania, znacznie podwyższa ekologiczność procesu i jego wydajność a przez to ekonomiczność pracy kotła. Użytkownikowi oddano do dyspozycji trzy zautomatyzowane tryby pracy. Umożliwia to dostosowanie efektów grzewczych centralnego systemu ogrzewania oraz ciepłej wody użytkowej do konkretnych potrzeb. Zapewnia to znaczny komfort użytkownikowi, który nie musi nieustanie wprowadzać zmian w parametrach pracy urządzenia, gdy tylko zmienią się warunki wewnątrz lub na zewnątrz budynku. 2

3 Dostępny w wyposażeniu dodatkowym regulator pokojowy we współpracy z kotłem pozwala utrzymać stałą temperaturę w pomieszczeniach najczęściej używanych. Pomiar temperatury spalin oraz poziomu tlenu w nich zawartego umożliwia uzyskanie wysokiej wydajności grzewczej kotła. Sonda lambda (wyposażenie opcjonalne) staje się elementem centralnie odpowiedzialnym za proces spalania, a w połączeniu z innymi elementami kotła pomaga zwielokrotnić efektywność jego działania. Prowadzi to bezpośrednio do ograniczenia kosztów eksploatacji kotła oraz negatywnego wpływu jego działania na środowisko. Sterownik został wyposażony również w graficzny wyświetlacz L D umożliwiający zmianę wartości edytowalnych parametrów oraz kontrolę pozostałych odpowiedzialnych za pracę kotła. Program jest intuicyjny a moderacja parametrów jest prosta nawet dla początkującego użytkownika. 3. Środowisko regulacji Sterownik kontroluje stan i steruje pracą kotła. Wyposażony powinien być przede wszystkim w podajnik, dmuchawę oraz pompy obiegowe O oraz WU. Dodatkowo zaleca się instalację: w pierwszej kolejności sondy Lambda, zapalarki oraz siłownika zaworu mieszającego dla obiegu CO. Do poprawnego działania sterownika niezbędne jest podłączenie czujników mierzących temperaturę: Wody w podgrzewaczu CWU (CNT-125) Zewnętrzną (dla trybu pracy pogodowy ) ( NT-125) Spalin(CPT-300) Wymiennika kotła(cnt-125) Mechanizmu podajnika(cnt-125) Podłączenie czujnika temperatury mieszacza CO. O informuje system o zamontowaniu siłownika 3

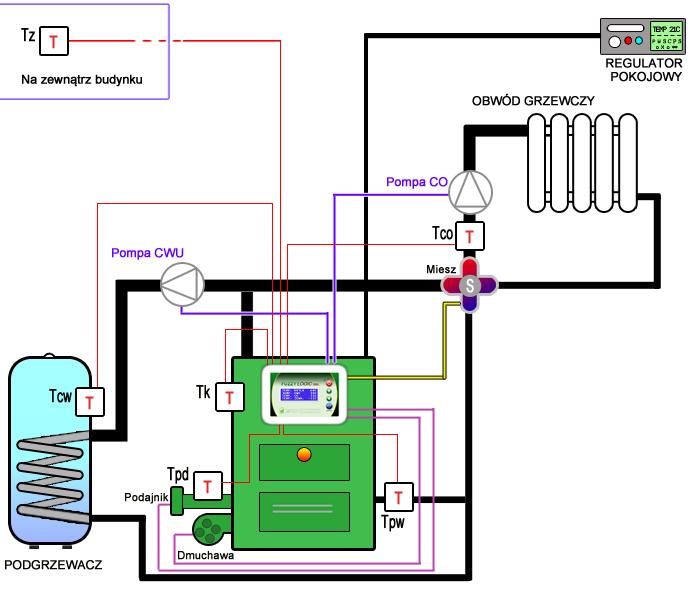

4 Rys Schemat środowiska regulacji LEGENDA Tz Tco Tk Tcw Tpd Miesz czujnik temperatury zewnętrznej czujnik temperatury centralnego ogrzewania czujnik temperatury kotła czujnik temperatury ciepłej wody użytkowej czujnik temperatury podajnika Mieszacz 4-drożny z siłownikiem 4

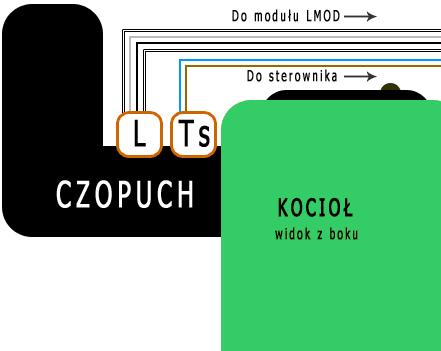

5 Rys Schemat środowiska regulacji c.d. LEGENDA L Ts Sonda Lambda czujnik temperatury spalin 4. BEZPIECZEŃSTWO Przed montażem sterownika należy odłączyć wtyczkę z gniazda sieciowego i upewnić się że na pewno nie ma na nim napięcia. Moduł wykonawczy tworzy wraz z panelem jedną całość i nie może być używany oddzielnie. Automatyka zabezpieczająca w sterowniku nie może być jedyną stosowaną i musi być dodatkowo wspomagana odpowiednim systemem zaworów bezpieczeństwa. Gniazdo zasilające sterownika powinno być z bolcem uziemiającym. Stosować tylko w otwartych obiegach grzewczych. Zasobnik ciepłej wody użytkowej ( WU) powinien być zaopatrzony w ciśnieniowy zawór bezpieczeństwa. Przy podłączeniu należy upewnić się czy sieć nie zostanie przez to nadmiernie obciążona. Przy podłączeniu jakichkolwiek urządzeń do sterownika należy odłączyć wtyczkę zasilającą. Gdy przewód zasilający jest uszkodzony, serwis musi bezzwłocznie wymienić go na nowy o tych samych parametrach. 5

6 Nie należy dokonywać żadnych zmian w sterowniku, może skutkować to złym działaniem bądź uszkodzeniem układu. Producent nie ponosi wówczas odpowiedzialności za szkody wynikłe z modyfikacji urządzenia. Ważne!!! Urządzenie to jest wykonane z podzespołów które nie ulegają neutralizacji w środowisku naturalnym przez co powinno być zwrócone do producenta i pod żadnym pozorem nie można wyrzucić go wraz z resztą odpadów komunalnych. 5. INSTALACJA ELEKTRYCZNA Przy podłączeniu sterownika należy stosować zawsze wymogi BHP. Regulator powinien być zainstalowany przez osobę wykwalifikowaną lub autoryzowanego instalatora, zgodnie z obowiązującymi przepisami i normami. Za szkody wynikające z nieprzestrzegania niniejszej instrukcji producent nie ponosi odpowiedzialności. Panel operatorski powinien być zainstalowany w kotle na stałe co przedłuży jego żywotność. Moduł wykonawczy również musi być zabezpieczony przed uszkodzeniami mechanicznymi. Urządzenie powinno być podłączone do sieci z zabezpieczeniem nad-prądowym i instalacją przeciwporażeniową. Regulator współpracuje z czujnikami CNT-125 dla temperatur od -4 do 1 i CPT-300 dla temperatur od -4 do 3 0. Przylgowe czujniki temperatury muszą być przytwierdzone na stałe w punktach pomiarowych zaznaczonych w niniejszej instrukcji Wejścia regulatora Tk Tcwu Tpod Tab Opis wejść regulatora FL-300LG Czujnik temperatury kotła należy umieścić go w rurce termometrycznej umieszczonej w płaszczu kotła. Czujnik temperatury ciepłej wody użytkowej umieszczamy w otworze pomiarowym wymiennika c.w.u.. Czujnik temperatury podajnika instalujemy na podajniku ślimakowym i mocujemy go opaską zaciskową tak by dobrze przylegał do powierzchni. Tspal Tco Lambda Tzew Reg. pokojowy Czujnik temperatury spalin montujemy go na wyjściu spalin z kotła w otworze pomiarowym. Czujnik temperatury centralnego ogrzewania przytwierdzamy go do rury na wyjściu na grzejniki za zaworem mieszającym opaską zaciskową tak by dobrze przylegał i izolujemy by pomiar był jak najbardziej rzeczywisty. Gdy zainstalowany jest moduł sondy Lambda (wyp. dodatkowe) w miejsce czujnika podłączyć wyjście sygnałowe modułu. W przypadku przedłużania czujnika należy zastosować przewód x, mm 2, max. dł. m. Czujnik temperatury zewnętrznej powinien być zamontowany na budynku od strony północnej z dala od źródeł ciepła tj. komin, okno, drzwi i tak by nie był narażony na bezpośrednie oddziaływanie promieni słonecznych, gdyż mogą one zakłócić pomiar. służy do utrzymania zadanej temperatury pokojowej (wyp. dodatkowe). 6

7 Regulator pokojowy powinien być ze stykami zwiernymi i należy zamontować go w miejscu, w którym temperatura jest najbardziej stała tj. z dala od telewizora, grzejnika, drzwi wejściowych, promieni słonecznych, itp. Rys Podłączenie regulatora pokojowego do sterownika W przypadku braku regulatora pokojowego należy w jego miejscu umieścić zworkę Wyjścia regulatora Tab Opis wyjść regulatora FL-300LG Z0 Z1 CW CO ZP CZ LZ DM ZTK POD N L Zamykanie zaworu mieszającego czterodrogowego. Otwieranie zaworu mieszającego czterodrogowego. Pompa ciepłej wody użytkowej. Pompa centralnego ogrzewania. Zapalarka służy do rozpalenia paliwa w kotle. Pompa dodatkowa Zasilenie sondy Lambda Dmuchawa nawiewowa Zabezpieczenie termiczne kotła Silnik podajnika Zaciski Neutralne (przewody niebieskie). Przewód zasilający fazowy (~230V). Ważne!!! Podłączenia należy wykonywać przy urządzeniu odłączonym od sieci elektrycznej, przez osobę o odpowiednich kwalifikacjach i uprawnieniach. 7

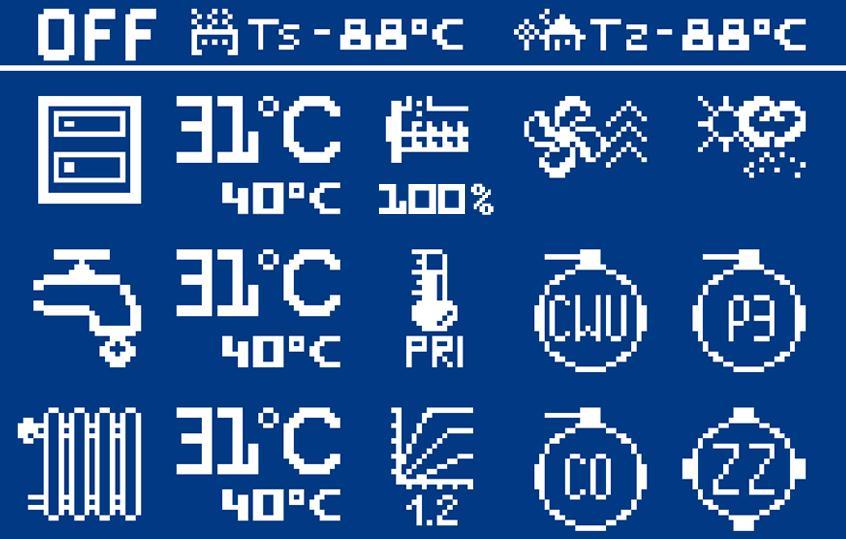

8 6. MENU STEROWNIKA: Rys Ekran główny Ikona widoczna na ekranie sygnalizuje włączenie funkcji elementu natomiast jej brak wyłączenie. Ekran główny przedstawia: 1. W linii pierwszej: Stan włączenia systemu Temperaturę spalin Temperaturę zewnętrzną 2. W linii drugiej kolejno: o Temperatura obecna kotła oraz jego docelowa (czcionką mniejszą) o Praca podajnika oraz moc obecną palnika [%] o Stan zapalarki o Stan nawiewu o Tryb pracy (ręczny lato pogodowy) 3. Linia trzecia to obecna temperatura ciepłej wody użytkowej oraz temperatura docelowa CWU, priorytet, stan pompy CWU oraz pompy dodatkowej (P3). 4. Linia 4 to obecna temperatura centralnego ogrzewania i jej temperatura docelowa oraz ikonograficzna prezentacja wybranej krzywej grzewczej, stan pompy CO oraz siłownika zaworu (ZZ zamykanie, ZO- otwieranie) Tab.6.1. Struktura menu głównego 8

9 --- MENU GLOWNE --- KOCIOL tryb pracy histereza temp.docelowa haslo systemowe OBWOD GRZEWCZY (CO) temp.docelowa krzywa grzewcza krzywa korekcja obniż.reg.pok. pompa CO-stop pompa CO-praca WODA UZYTKOWA (CWU) temp.docelowa histereza priorytet odkazanie temp.priorytetu PALNIK paliwo podtrzym.postoj podtrzyma.praca wybieg dmuchawy podtrzym.dmuch. Antyblokada Moc tryb testowy Podawanie 100% Proba ognia Zapalanie Dmuchawa+zapala Moc startowa TLEN palnik 100%,tlen palnik 80%,tlen palnik 60%,tlen palnik 40%,tlen palnik 20%,tlen korekta NAWIEW palnik 100%,dm palnik 80%,dm palnik 60%,dm 9

10 palnik 40%,dm palnik 20%,dm moc rozpalania mocpodtrzymania POMIARY Kociol CWU CO Spaliny Podajnik Zewnetrzna tlen korekta temp.alarm.pod temp.alarm.kot Min.temp.kotla Max.t.mieszacz Min.temp.pomp OPCJE Pompa dodatkowa Tryb testowy ustaw.fabryczne sonda lambda kontrast LCD language TEST Podajnik Dmuchawa Pompa dodatkowa Pompa CO Pompa CWU Zapalarka zamknij zawor otworz zawor lambda 10

11 7. PROGRAM STEROWNIKA KOTŁA C.O Wykonywanie pomiarów Pomiary z czujników zewnętrznych NT, PT oraz sondy Lambda wykonywane są bez względu na stan systemu. Podczas wystąpienia błędu, mimo zatrzymania pracy systemu, pomiary są nadal wykonywane co daje możliwość sterownikowi wykrycia ustąpienia sytuacji awaryjnej np. zbyt wysoka/niska temperatura znajdzie się ponownie w przedziale akceptowalnym Wygaszanie i jasność wyświetlacza LCD Po upływie minut nastąpi wygaszenie podświetlenia wyświetlacza L D. Gdy wyświetlacz znajduje się w stanie wyłączonym, naciśnięcie któregokolwiek z przycisków spowoduje przywrócenie podświetlenia. W podmenu USTAW.DODATKOWE możne ustawić jasność wyświetlacza w skali od -całkowicie wygaszony do 10 najjaśniej. Zalecany poziom jasności to Testowanie wyprowadzeń sterownika Gdy system znajduje się fazie wyłączonej ( OFF ), możliwe jest przeprowadzenie testu wyprowadzeń sterownika. Po włączeniu elementu w trybie testowym, rozpoczynane jest odliczanie sekund po upływie których, następuje automatyczne jego wyłączenie. Jeśli w trakcie testowania uruchomimy kolejny element, licznik rozpoczyna odliczanie od początku. Wyjście z pod-menu testu wyłączy wszystkie testowane elementy Tryb edycji/testu Tryb ten służy osobie upoważnionej wykwalifikowanej, do dostosowania najważniejszych parametrów działania sterownika. W trybie tym zniesiona zostaje blokada edycji wartości dmuchawy nawiewowej oraz tlenu. złon FuzzyLogic jest wyłączany na czas 4 minut testu (o ile użytkownik nie wyłączy wcześniej ręcznie trybu testowego), by możliwe było odpowiednie ustawienie ww. parametrów. Palnik w tym trybie działa ze stałą mocą określoną parametrem w pod-menu PALNIK Rozpalanie Tryb rozpalania, czyli czas przygotowania kotła do pracy normalnej, można rozpisać na trzy, kolejno po sobie występujące procedury. Każda z poniższych może zostać przerwana w trakcie trwania, gdy kocioł osiągnie warunki rozumiane przez kontroler jako wystarczające do zakończenia trybu rozpalania. 11

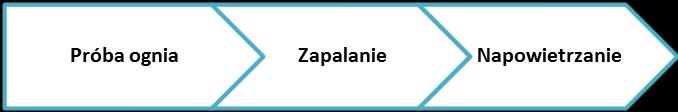

12 1. Próba ognia Trwa przez czas określony w minutach parametrem proba ognia w podmenu PALNIK. Okres ten symuluje pracę normalną kotła i w czasie jego trwania, podajnik oraz dmuchawa działają według wyliczonych przez człon automatyczny parametrów. 2. Zapalanie Przedział czasowy trybu rozpalania paliwa związany z włączeniem zapalarki. Zapalarka pozostaje jedynym elementem w stanie włączonym przez czas określony parametrem zapalanie w podmenu PALNIK. 3. Napowietrzanie Tryb ten jest rozwinięciem poprzedniego Zapalanie, poszerzonego o włączenie do współpracy z zapalarką dmuchawy nawiewowej z mocą moc rozpalania w NAWIEW. Okres ten trwa czas określony w minutach parametrem dmuchawa+zapala w podmenu PALNIK. Rozpalanie odbywa się przez trzykrotne powtórzenie cyklu 3 powyższych procedur, zaczynając zawsze od próby ognia. Rys Pętla trybu rozpalania W trakcie ich trwania badana jest zarówno temperatura kotła jak i spalin. Gdy po trzech iteracjach cyklu, temperatura kotła nie przekroczyła temperatury minimalnej pomp lub temperatura spalin nie była wyższa o od temp. kotła system zakończy pracę. Tryb rozpalania nie jest aktywowany, gdy jako parametr paliwo w podmenu PALNIK wybrano komora kot Tryb pracy normalnej Po poprawnym zakończeniu trybu rozpalania system przechodzi w tryb pracy normalnej i pozostaje w nim do wyłączenia lub wygaszenia się kotła. Tryb ten charakteryzuje się m.in. automatycznym sterowaniem podawania paliwa i mocą dmuchawy. Wydłużający się czas trwania trybu przyczynia się do liniowego wzrostu mocy palnika która ma bezpośredni wpływ na wcześniej wspomniane parametry podajnika i dmuchawy. Znając moc palnika system określa wartość wielu parametrów (np. poziom potrzebnego tlenu wewnątrz komory spalania), dynamicznie je od siebie uzależniając. 12

13 7.7. Antyblokada To metoda wprowadzona by zapobiec cofnięciu się płomienia do ślimaka podającego paliwo oraz osadzaniu się żywic i smoły na ściankach palnika. Włączana w czasie gdy podajnik jest nieaktywny (kocioł jest nagrzany). Jeśli tylko wybranym paliwem jest pellets, uruchamiana jest co 20 minut na czas określony parametrem antyblokada w podmenu PALNIK Podtrzymanie żaru Po osiągnięciu przez kocioł temperatury docelowej następuje okres podtrzymania żaru. Podczas niego pracuje na zmianę dmuchawa i podajnik z ograniczoną mocą, tak by utrzymać w palniku żar groszku węglowego, zapobiegając jego całkowitemu wypaleniu się. Po upływie czasu określonego przez podtrzym.postoj w podmenu PALNIK włączona zostanie dmuchawa na 1 minutę. Gdy czas ten dobiegnie końca, dołączony zostanie do dmuchawy podajnik na czas określony przez podtrzym.podaj. Po jego zakończeniu zatrzymana zostanie dmuchawa oraz podajnik i cykl postoju rozpocznie się od nowa Pompa dodatkowa Użytkownikowi udostępniona została możliwość włączenia dodatkowej pompy obiegowej podłączonej pod zaciski P3 sterownika. Może ona być wykorzystywana jako pompa ogrzewania podłogowego współpracująca z zaworem TZR. Jej uruchomienie odbywa się w sposób ręczny w podmenu OP JE wybierając pompadodatkowa na tak Zawór mieszający Jeśli regulator został wyposażony w czujnik temperatury O, system założy obecność zaworu mieszającego z siłownikiem. Od tej pory będzie on sterował pracą siłownika, domykając i otwierając go mając na celu utrzymanie pożądanej temperatury w obiegu CO. Jeśli czujnik O wykryje zbyt wysoką temperaturę za mieszaczem, zawór będzie powoli domykany aż do uregulowania się temperatury. W przeciwnym wypadku, gdy temperatura za mieszaczem będzie niższa niż pożądana (wyliczona zadana), zawór będzie stopniowo otwierany. 13

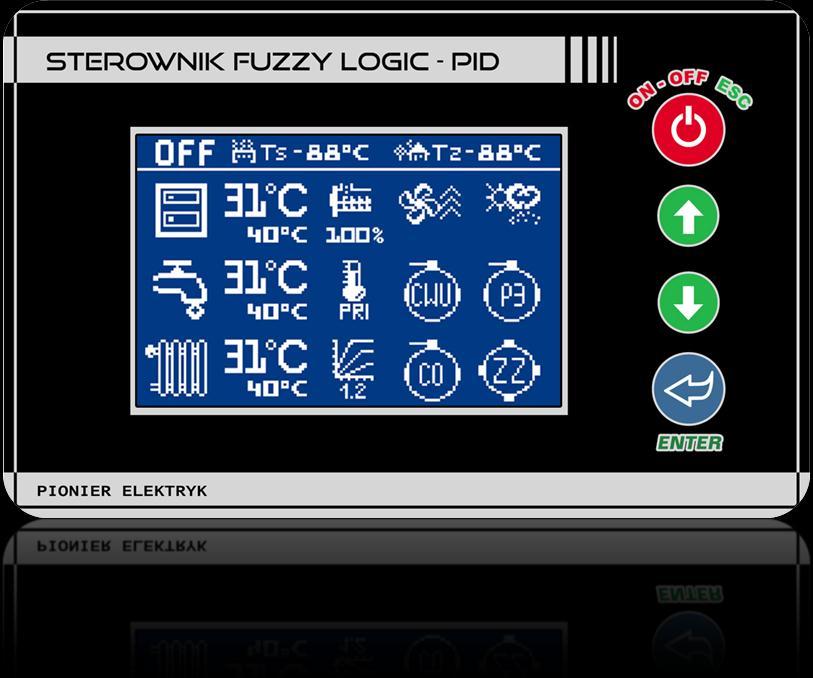

14 8. PANEL STEROWANIA Sterowanie w panelu odbywa się za pomocą 4 przycisków panelu czołowego przy wyświetlaczu. Ich przeznaczeniem jest: ESCAPE wyjście z podmenu i menu głównego o poziom wyżej lub włączenie wyłączenie działania systemu (przytrzymanie przez 3 sekundy). STRZAŁKA W GÓRĘ STRZAŁKA W DÓŁ przemieszczanie się po MENU GŁÓWNYM w górę i w dół oraz zmiana wartości parametrów w podmenu. ENTER wejście do MENU GŁÓWNEGO z ekranu startowego, wejście do podmenu i przemieszczanie się w nim między elementami. Ważne!!! Gdy parametr nie ma związku z działaniem programu w wybranym trybie, jego edycja jest niemożliwa np. jeśli wybraliśmy tryb pracy kotła jako lato, zmiana parametrów związanych z Obwód grzewczy jest niemożliwa przez zablokowanie wejścia do jego podmenu. Zostanie ono odblokowane wraz ze zmianą trybu pracy z lato na reczny lub pogodowy. Podobna sytuacja zachodzi gdy w pod-menu PALNIK wybierzemy paliwo Komora zasyp blokując tym samym możliwość edycji parametrów zawartych na przykład w pod-menu PALNIK, które dotyczą innego rodzaju paliwa KOCIOŁ Tryby pracy kotła W pod-menu KO IOL możemy przede wszystkim wybrać tryb pracy kotła. Może to być jeden z trzech trybów: a. Ręczny w tym trybie mamy możliwość ustawienia bezpośrednio różnych parametrów wedle swoich upodobań. Mogą to być temp. zadana kotła czy O. b. Lato - w tym trybie nie pracuje pompa O, z wyjątkiem sytuacji awaryjnych (np. przegrzanie kotła). c. Pogodowy ogrzewanie pracuje wg. obliczonych na podstawie temperatury zewnętrznej parametrów (temp. docelowa kotła oraz CO) Temperatura docelowa Temperatura docelowa kotła umożliwia w trybie ręcznym i lato ustalenie temperatury kotła do utrzymania której będzie dążył kocioł. W trybie pogodowym zastępuje ją temperatura automatycznie wyliczona (na podstawie temp. zewnętrznej). 14

15 Histereza Histereza kotła określa spadek temperatury od temperatury docelowej, po wystąpieniu którego kocioł na nowo rozpoczyna pracę po okresie postoju (przekroczenie temperatury docelowej). Jeśli temperatura docelowa kotła wynosi 60 C oraz histereza kotła ma wartość 5 C, to kocioł pracuje do momentu przekroczenia 60 C (włączone m.in. dmuchawa i podajnik) po czym przechodzi w stan podtrzymania (ekogroszek) lub postoju (pellet, zboże). Temperatura kotła powoli zacznie spadać, a gdy spadnie poniżej 55 C (60 C-5 C) palnik wznowi pracę Hasło systemowe Możemy tu podać hasło systemowe by otrzymać dostęp do serwisowych parametrów CO - OBWÓD GRZEWCZY Temperatura docelowa CO Jest to temperatura O, o której utrzymanie dba system. W trybie lato podmenu CO jest niedostępne, ma to związek z nieaktywną pompą O dla tego trybu, natomiast w trybie pogodowym, temperatura docelowa zastępuje jest wyliczana na podstawie wybranej krzywej grzania z uwzględnieniem przesunięcia i obniżenia regulatora pokojowego Regulator pokojowy Parametr "obniż.reg.pok." to wartość o ile ma zostać obniżona temperatura obliczona lub zadana w przypadku gdy regulator pokojowy zgłosi wystarczające nagrzanie pomieszczenia w którym został umieszczony Nachylenie krzywej Przez zmianę parametru krzywa grzewcza mamy możliwość wyboru jednej z krzywych grzewczych. Na podstawie wybranej krzywej system mierząc temperaturę na zewnątrz budynku wylicza temperaturę dla obiegu grzewczego. Temperatura wyliczona nie może być większa niż maksymalna temperatura mieszacza określona przez parametr Max.t.mieszacz w podmenu POMIARY. 15

16 Rys.8.2. Krzywe grzewcze LEGENDA A B C Ogrzewanie podłogowe Niskotemperaturowa instalacja grzewcza Wysokotemperaturowa instalacja grzewcza (T>7 ) Korekcja krzywej Parametr "krzywakorekcja" określa w stopniach Celsjusza wartość podwyższenia lub obniżenia wyliczonej temperatury z wybranej krzywej grzewczej. Pozwala to na dopasowanie intensywności grzania do właściwości ogrzewanego budynku. 16

17 Rys Przesunięcie wybranej krzywej grzewczej 8.3. CWU - WODA UŻYTKOWA Temperatura docelowa Parametrem "temp.docelowa" określamy temperaturę zadaną WU do utrzymania której dąży sterownik. System uzna CWU za nagrzane, gdy jej zmierzona temperatura osiągnie tę wartość Priorytet Parametr "priorytet" ustawiony na tak gwarantuje w pierwszej kolejności nagrzanie wody użytkowej przed włączeniem pompy O. Dopiero w chwili gdy system wykryje nagrzanie CWU, otrzyma pozwolenie na włączenie pompy O. Zapewnia to odpowiednią temperaturę CWU w chwili gdy ta jest potrzebna najbardziej Temperatura kotła na potrzeby CWU Parametr "tempriorytetu" określa tymczasową temperaturę docelową kotła w chwili nagrzewania wody użytkowej. Wartość tego parametru powinna być tak dobrana, by w chwili gdy WU nie osiąga wymaganej temperatury, kocioł szybko doprowadził do jej rozgrzania, przyjmując jako temperaturę docelową odpowiednio wysoką wartość Odkażanie Odkażanie jest procesem dezynfekującym wodę w zasobniku WU. Kocioł przyjmuje tymczasową temperaturę docelową o wartości 77 do momentu nagrzania CWU do temperatury odkażania (71 ). Po tym procesie, kocioł przechodzi do trybu pracy normalnej do czasu powtórzenia funkcji odkażania (7 dni). 17

18 8.4. PALNIK Wybór paliwa zasilającego odbywa się w pod-menu PALNIK. W zależności od wybranego paliwa mamy dostęp do różnych opcji nastawczych kotła związanych z działaniem palnika. Gdy wybranym paliwem jest groszek węglowy otrzymujemy możliwość zmian parametrów odpowiedzialny za np. podtrzymanie żaru, natomiast gdy wybierzemy paliwo Pellet Zboze - parametr antyblokady. Dodatkowo możliwa edycja parametrów odpowiedzialnych za proces rozpalania, moc startową palnika ( Moc startowa ) oraz czasu podawania paliwa ( podawanie 1 % ) dla mocy 100% palnika (dla mniejszych mocy palnika, czas podawania paliwa wyliczany jest automatycznie). Gdy wybranym paliwem jest Komora zasyp (drewno) kocioł pracuje wtedy z wyłączonym członem podajnika oraz nie monitoruje warunków rozpalenia. Przygotowanie kotła do pracy przy tym paliwie opiera się na zamontowaniu półki wewnątrz komory spalania i ułożeniu na niej żeliwnych rusztów, nałożeniu opału i rozpaleniu metodą tradycyjną (w zależności od budowy kotła). Ważne!!! Przy wybranym paliwie Komora zasyp należy pamiętać o usunięciu czujnika spalin z czopucha by nie uległ zniszczeniu TLEN W podmenu Tlen możemy ustalić wartość dla optymalnej zawartości tlenu w spalinach, przy której kocioł osiąga najwyższą wydajność. Ustawienia dla paliwa Pellets oraz Groszek węgl. zapamiętywane są w oddzielnych bibliotekach tak, że np. zmiana granicy tlenu przy % mocy palnika może być różna dla paliwa Pellets i Groszek węgl.. Górna granica jest ustalana automatycznie przez zwiększenie wartości podanej o 30. W tym pod-menu możemy obserwować również wartość korekty jaką wprowadza system do mocy dmuchawy w celu utrzymania zawartości tlenu w spalinach na wybranym przez użytkownika poziomie co do mocy palnika. Korekta jest dostępna po krótkim czasie, kiedy to rozgrzewana jest sonda lambda DMUCHAWA W podmenu Dmuchawa mamy możliwość ustalenia mocy dmuchawy w co % - owych krokach mocy palnika. Moch dmuchawy między tymi stałymi krokami wyliczana jest za pomocą specjalnej funkcji. System zapamiętuje wartości mocy dmuchawy dla każdego rodzaju paliwa tak, że po zmianie wykorzystywanego paliwa wczytywane są wartości mocy mu przypisane. W tym samym podmenu możemy również określić moc dmuchawy dla trybu rozpalania oraz podtrzymania. 18

19 8.7. OPCJE DODATKOWE Przywracanie ustawień Możliwe jest przywrócenie ustawień fabrycznych. Aby to uczynić musimy wybrać ustaw.fabryczne" poprzez wciśnięcie strzałki w górę. Kocioł musi wcześniej zostać wyłączony ( OFF ) aby uniknąć ewentualnych błędów działania Sonda lambda W tym miejscu możemy zadeklarować podłączenie modułu z sondą lambda przez wybór "sonda lambda" na tak. W wypadku przeciwnego wyboru człon FuzzyLogic zostanie wyłączony Język menu W tym miejscu możliwy jest wybór języka sterownika TESTOWANIE WYPROWADZEŃ Gdy kocioł znajduje się w stanie OFF oraz zostało wprowadzone prawidłowe hasło systemowe, możliwe jest przeprowadzenie testu poszczególnych jego elementów. Odbywa się to przez zmianę parametru na ON dla włączenia lub OFF dla wyłączenia. Testowanie dostępne jest dopiero po wprowadzeniu poprawnego hasła systemowego w podmenu "KOCIOL". 9. Lambda Pomiary z sondy Lambda dostępne są po upływie 17 sekund od chwili włączenia systemu, przez które to sonda jest na etapie uruchamiania. Jest to niezbędny zabieg, wspomagający przedstawienie wiarygodnego i dokładnego wyniku pomiaru. Sonda ta umieszczona w czopuchu, mierzy parametry spalania. System korzystając z tej informacji, zna wydajność procesu spalania i może go polepszyć jeśli będzie taka potrzeba. Zbyt niski poziom tlenu, objawiać się będzie przez zwiększenie przez system mocy dmuchawy. Jest to reakcja systemu przejawiająca się parametrem korekta. Sonda Lambda należy do wyposażenia dodatkowego i jest wysoce zalecana, gdyż potrafi podnieść wydajność procesu spalania nawet do 96%. 19

20 10. BŁĘDY/AWARIE PRACY W czasie trwania pracy kotła mogą wystąpić błędy wstrzymujące lub modyfikujące pracę systemu trybu normalnego. Przegrzanie kotła, gdy temperatura wskazywana przez czujnik temp. kotła przekroczy temperaturę dozwoloną. Awaria czujnika temp. kotła, związana z jego brakiem lub uszkodzeniem wstrzyma prace systemu całkowicie do usunięcia problemu. Przegrzanie podajnika, podobnie jak powyższe błędy wstrzyma wszystkie elementy aktywne kotła, włączając jednocześnie podajnik. Awaria czujnika podajnika, związana z jego brakiem lub uszkodzeniem wstrzyma całkowicie pracę systemu do usunięcie awarii. Awaria czujnika temperatury spalin, związana z jego brakiem lub uszkodzeniem wstrzyma pracę sterownika całkowicie. Po trzykrotnym powtórzeniu procedur rozpalania, system uzna, ze brakuje paliwa i wstrzyma pracę systemu. Dodatkowo system nadzoruje czynnik grzewczy w obwodzie CO oraz CWU by nie uległ przegrzaniu. Przeciwdziałając przez włączenie odpowiedniej pompy. Gdy temperatura spalin wzrośnie powyżej, wyświetlony zostanie komunikat o potrzebie wyczyszczenia kotła. Nie wstrzyma to jednak działania systemu. W trybie pracy pogodowy wymagane jest podłączenie czujnika temperatury zewnętrznej. Sterownik posiada funkcję zabezpieczenia przeciwmrozowego. Jeśli temperatura w obiegu O spadnie poniżej stopni uruchomiona zostanie pompa CO (oraz zawór jeśli zainstalowany). 20

21 21

22 KARTA GWARANCYJNA: PIONIER ELEKTRYK FL 300LG WARUNKI GWARANCJI: 1. Niniejsza gwarancja jest udzielona na okres 4 miesięcy od daty zakupu. 2. Wady wykryte w okresie gwarancji będą usuwane w ciągu 1 dni od momentu przyjęcia urządzenia do naprawy. 3. W razie wykrycia ingerencji osób trzecich w sterownik producent ma prawo unieważnić gwarancje i naprawa jest na koszt klienta. 4. Przy braku Karty Gwarancyjnej, bądź też niewypełnionej Karty Gwarancyjnej użytkownik będzie zobowiązany do zapłacenia za naprawę. 5. Napraw i przeróbek może dokonywać tylko producent. 6. Gwarancja jest ważna z dowodem zakupu. Oświadczam, że zapoznałem(zapoznałam) się z warunkami gwarancji i akceptuję je. / / Nazwa urządzenia / / Numer seryjny / / Data sprzedaży / / Podpis użytkownika / / Pieczęć i podpis sprzedawcy 22

23 Spis treści Parametry techniczne - 2 Wstęp - 2 Środowisko regulacji - 3 Bezpieczeństwo - 5 Instalacja elektryczna - 6 Wejścia regulatora - 6 Wyjścia regulatora - 7 Menu sterownika - 8 Program sterownika 11 Wygaszanie wyświetlacza L D - 11 Testowanie wyprowadzeń sterownika - 11 Tryb edycji - 11 Rozpalanie - 11 Tryb pracy normalnej - 12 Antyblokada - 12 Podtrzymanie żaru 12 Pompa dodatkowa 13 Zawór mieszający - 13 Panel sterowania - 14 Kocioł - 14 Tryby pracy kotła - 14 Temperatura docelowa kotła - 14 Histereza - 15 Hasło systemowe - 15 Obwód grzewczy - 15 Temperatura docelowa CO - 15 Regulator pokojowy - 15 Nachylenie krzywej - 15 Korekcja krzywej

24 Woda użytkowa - 17 Temperatura docelowa - 17 Histereza - 17 Priorytet - 17 Temperatura zadana na potrzeby CWU 17 Odkażanie - 17 Palnik - 18 Tlen - 18 Nawiew 18 Opcje - 19 Tryb edycji dmuchawy/tlenu - 19 Przywracanie ustawień - 19 Sonda lambda -19 Język - 18 Testowanie wyprowadzeń - 18 Lambda - 19 Błędy awarie pracy 20 Schemat elektryczny połączeń
