1 WIF Światowa marka Sterowanie WiFi Nagrody Obsługa wielojęzyczna Optymalna konstrukcja nośna sprawia, że konstrukcja mechaniczna jest bliska ideałowi. Zastosowano najnowocześniejsze programowanie logiczne i interakcje z oprogramowaniem mające na celu zapewnienie niesamowitych wrażeń z obsługi. Wykorzystanie najbardziej zaawansowanej optyki, aby poprawić efekt cięcia. Doskonałe właściwości mechaniczne poprawiają dokładność obróbki. Przyjazne dla użytkownika oprogramowanie systemowe sprawia, że obsługa urządzenia jest bardziej zoptymalizowana, prostsza i dokładniejsza. Tym samym poprawie ulega ogólna jakość urządzeni

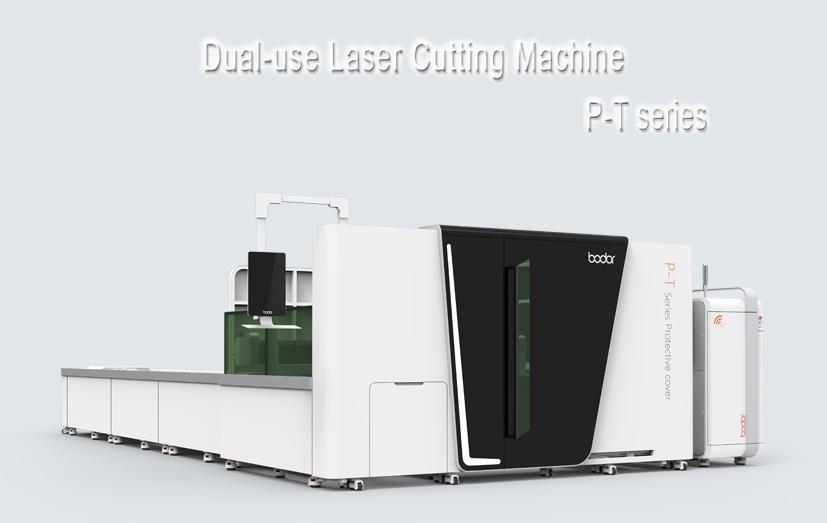

2 SZCZEGÓŁY DOTYCZĄCE MASZYNY Jeden dla wszystkich Wycinarka laserowa, seria P-T podobnie jak model E-T łączy w sobie zastosowanie cięcia blach metalowych i rur. Ponadto jest w stanie skutecznie chronić ludzkie ciało, dzięki zastosowaniu osłon ochronnych. Zintegrowany układ stołu roboczego Jest skonstruowany przy użyciu stopu płatkowografitowego o najniższej wytrzymałości na rozciąganie, które wynosi 200MPa. Posiada wysoką zawartość węgla jak i również wysoką wytrzymałość na ściskanie. Jego główną cechą jest silna odporność na zużycie materiału. Posiada dobrą wydajność odlewu oraz doskonałą odporność na korozję. Funkcja niskiej czułości termicznej zmniejsza straty sprzętu podczas użytkowania, dzięki czemu żywotność pracy maszyny może utrzymać się przez długi czas i nie ulegać odkształceniom. Maszyna do precyzyjnego cięcia Konstrukcja głowicy PC dzięki procesowi próżniowej i gorącej obróbki sprawia, że oś Z jest bardzo lekka. Prosta i nieskomplikowana Wyświetlacz systemu operacyjnego Pierwszy na świecie wykorzystujący graficzny interfejs typu UI design, pozwalający na wyświetlanie odpowiedzi na to co dzieje się z urządzeniem, czyniąc operacje wygodniejszą i bardziej intuicyjną. Eleganckie kształty dokładnie pasują do korpusu maszyny. Mocna wodoodporna obudowa i przejrzysty system czynią obsługę wygodniejszą. Ekran HD z ciętego laserowo hartowanego szkła jest przejrzysty i łatwy w użyciu. Czarno-srebrno-biały wygląd maszyny, to międzynarodowa stylistyka, która jest akceptowana przez światową grupę konsumentów/odbiorców. Urządzenie posiada bardzo precyzyjny i żeliwny stół roboczy. Zastosowanie najlepszych części sprawiło, że maszyna stała się niezawodna i dokładna a obsługa jej bardziej komfortowa. Zastosowanie nowej technologii Zamocowanie uchwytu zaprojektowanego i wykonanego przez firmę BODOR, to kolejny przykład nowatorskiej technologii, która znacząco poprawia precyzję cięcia i wydajność pracy.

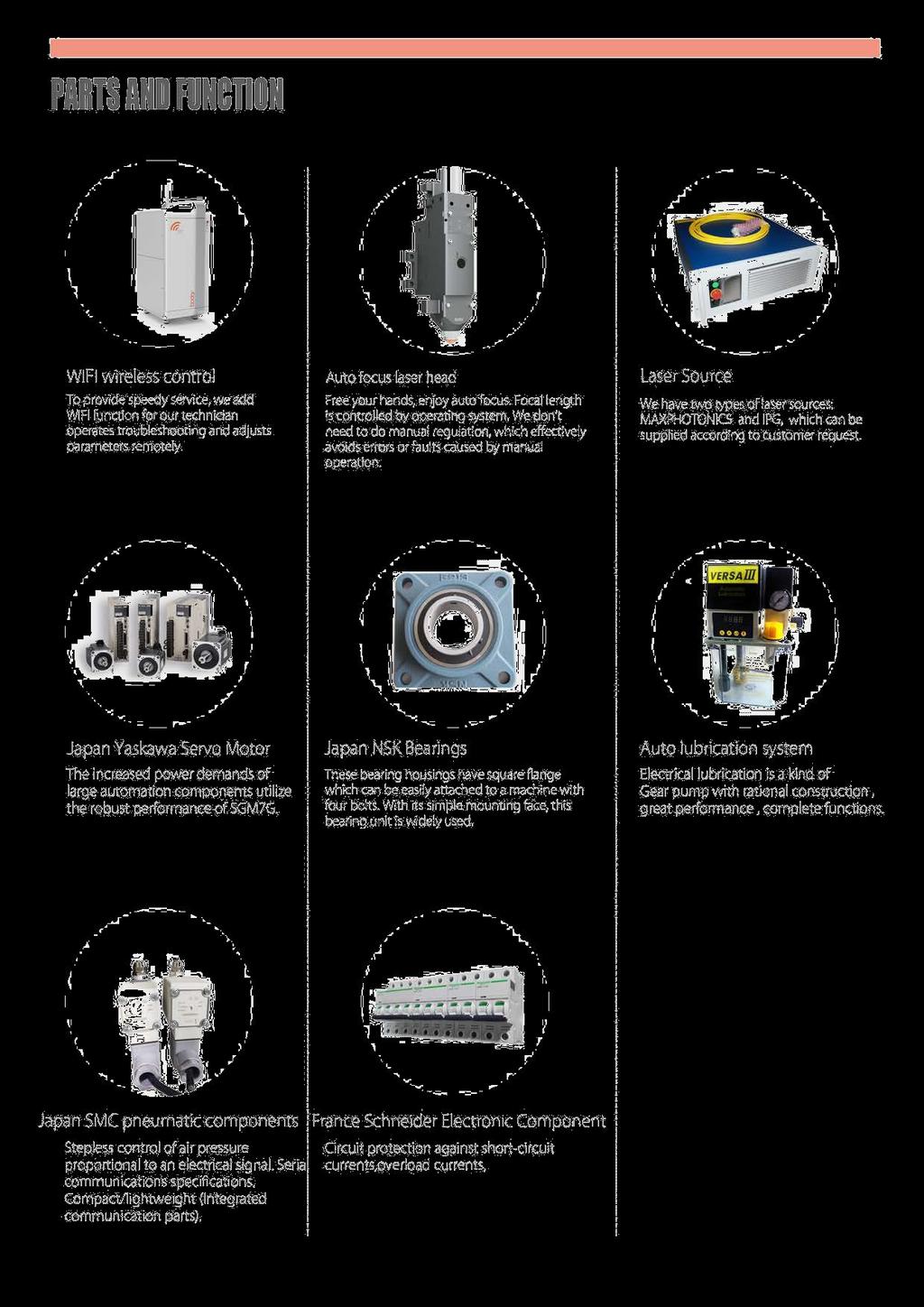

3 CZĘŚCI I FUNKCJE Bezprzewodowe sterowanie WIFI Aby zapewnić szybką obsługę, dodajemy funkcję WIFI, aby nasz technik działał w rozwiązywaniu problemów i zdalnie dostosowywał parametry. Głowica laserowa Auto Focus Uwolnij ręce, ciesz się automatyczną regulacją ostrości. Ogniskowa jest kontrolowana przez system operacyjny. Nie musimy wykonywać regulacji ręcznej, która skutecznie zapobiega błędom lub usterkom spowodowanym przez obsługę ręczną. Źródło laserowe Posiadamy dwa rodzaje źródeł laserowych: MAXPHOTONICS i IPG, które mogą być dostarczane zgodnie z życzeniem klienta. Japan Yaskawa Servo Motor Zwiększone zapotrzebowanie na moc dużych komponentów automatyki wykorzystuje niezawodną wydajność SGM7G. Japońskie łożyska NSK Obudowy łożysk te mają kwadratowy kołnierz, który można łatwo przymocować do maszyny za pomocą czterech śrub. Dzięki prostej powierzchni montażowej ten zespół łożyskowy jest szeroko stosowany. Automatyczny system smarowania Smarowanie elektryczne jest rodzajem pompy zębatej o racjonalnej konstrukcji, doskonałej wydajności, pełnych funkcjach. Komponenty pneumatyczne SMC z Japonii Bezstopniowa regulacja ciśnienia powietrza proporcjonalna do sygnału elektrycznego. Specyfikacja komunikacji szeregowej. Kompaktowy / lekki (zintegrowane części komunikacyjne). Komponent elektroniczny France Schneider Zabezpieczenie obwodu przed prądami zwarciowymi, prądami przeciążeniowymi.

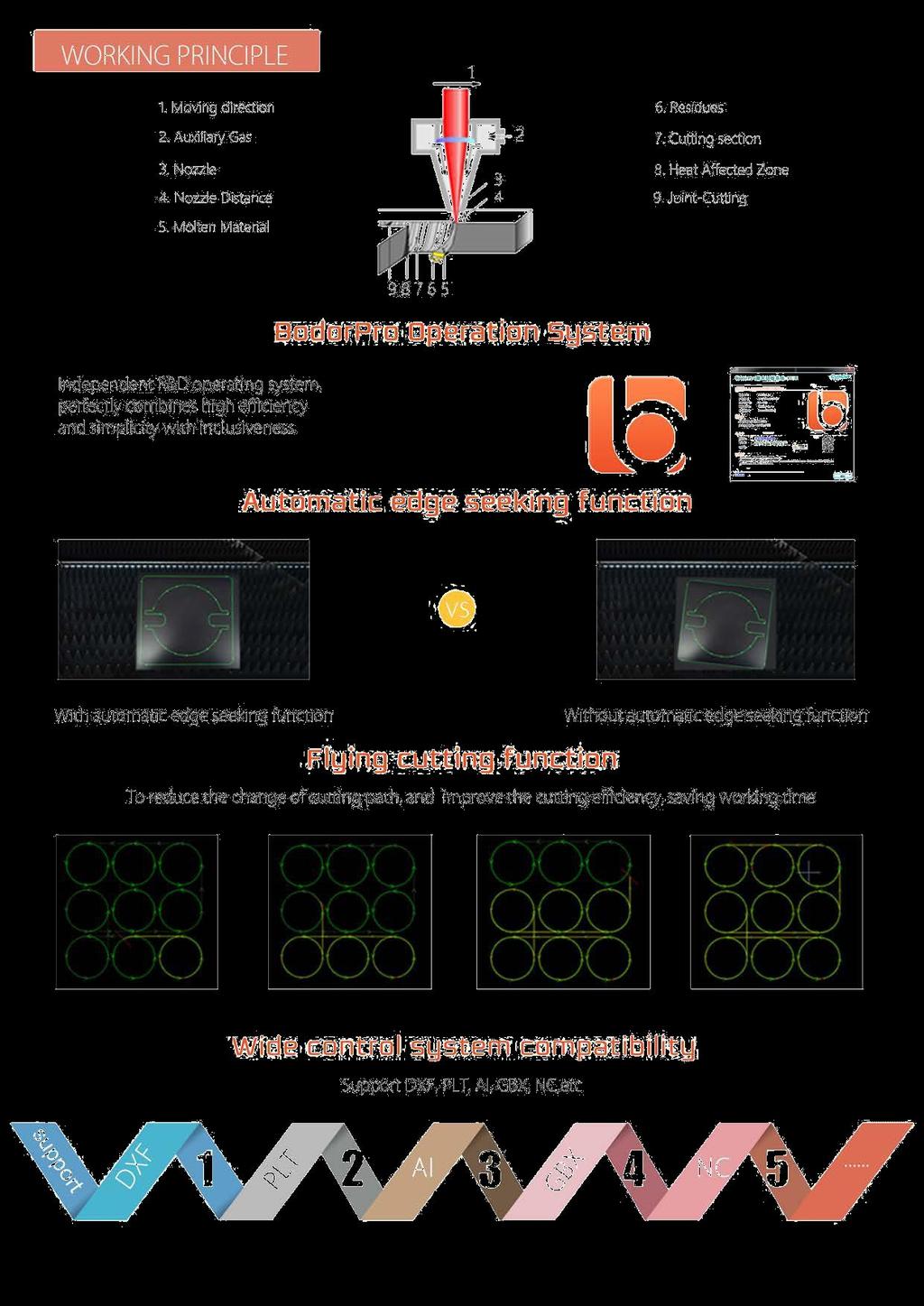

4 ZASADA DZIAŁANIA 1. Kierunek ruchu 2. Gaz pomocniczy 3. Dysza 4. Odległość dyszy 5. Stopiony materiał 6. Pozostałości 7. Przekrój cięcia 8. Strefa wpływu ciepła 9. Cięcie System operacyjny BODOR PRO Niezależny system operacyjny B&R, doskonale łączy wysoką wydajność i prostotę z integracyjnością. Funkcja automatycznego wyszukiwania krawędzi Z automatycznym wyszukiwaniem krawędzi Bez automatycznego wyszukiwaniem krawędzi Funkcja cięcia Ograniczenie zmiany ścieżki cięcia; poprawa wydajności cięcia; oszczędność czasu pracy WYSOKA KOMPATYBILNOŚĆ UKŁADU KONTROLNEGO

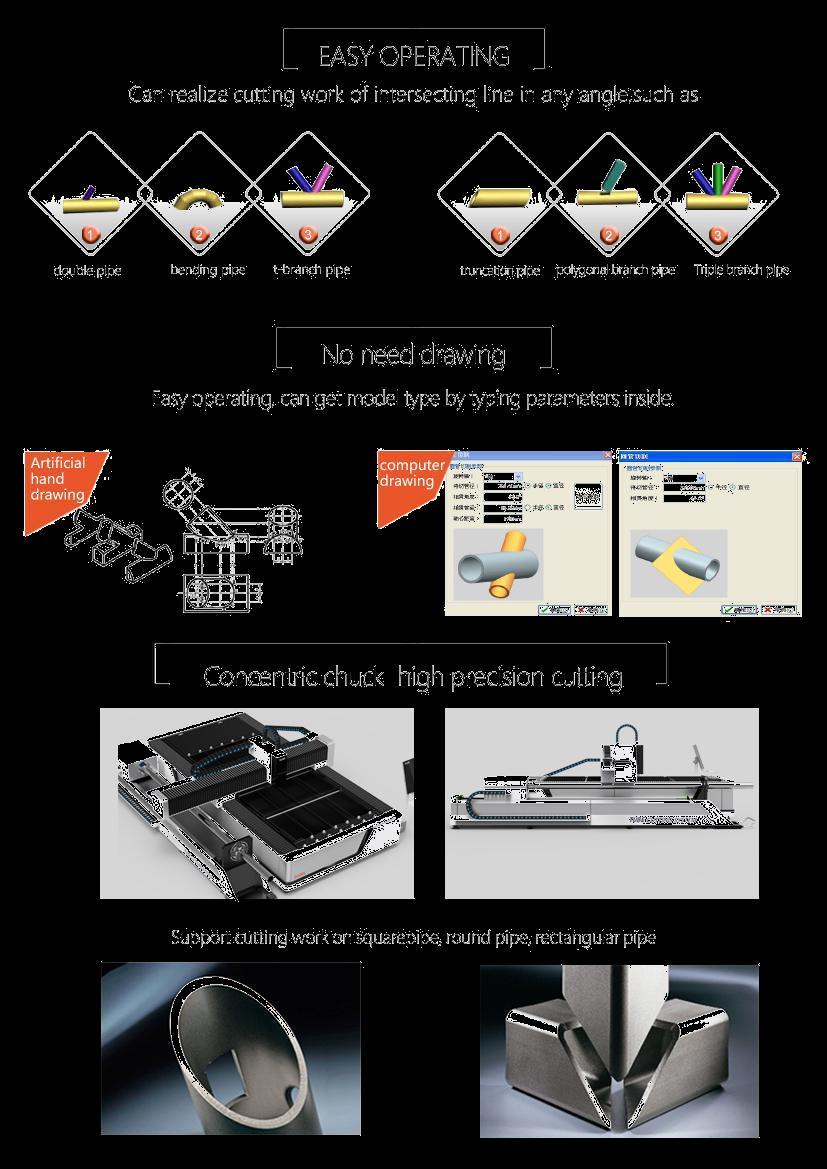

5 ŁATWA OBSŁUGA Może wykonywać cięcia na łączeniach przebiegających pod każdym kontem, takich jak: Złączenia dwóch rur Zgięcia Trójniki Redukcje Połączenia wielokątne Potrójne rozgałęzienia BEZ POTRZEBY RYSOWANIA Łatwa obsługa. Można uzyskać specyfikacje modelu poprzez wpisanie parametrów Koncentryczne uchwyty o wysokiej precyzji cięcia Wspiera cięcie rur prostopadłościennych, okrągłych i prostokątnych

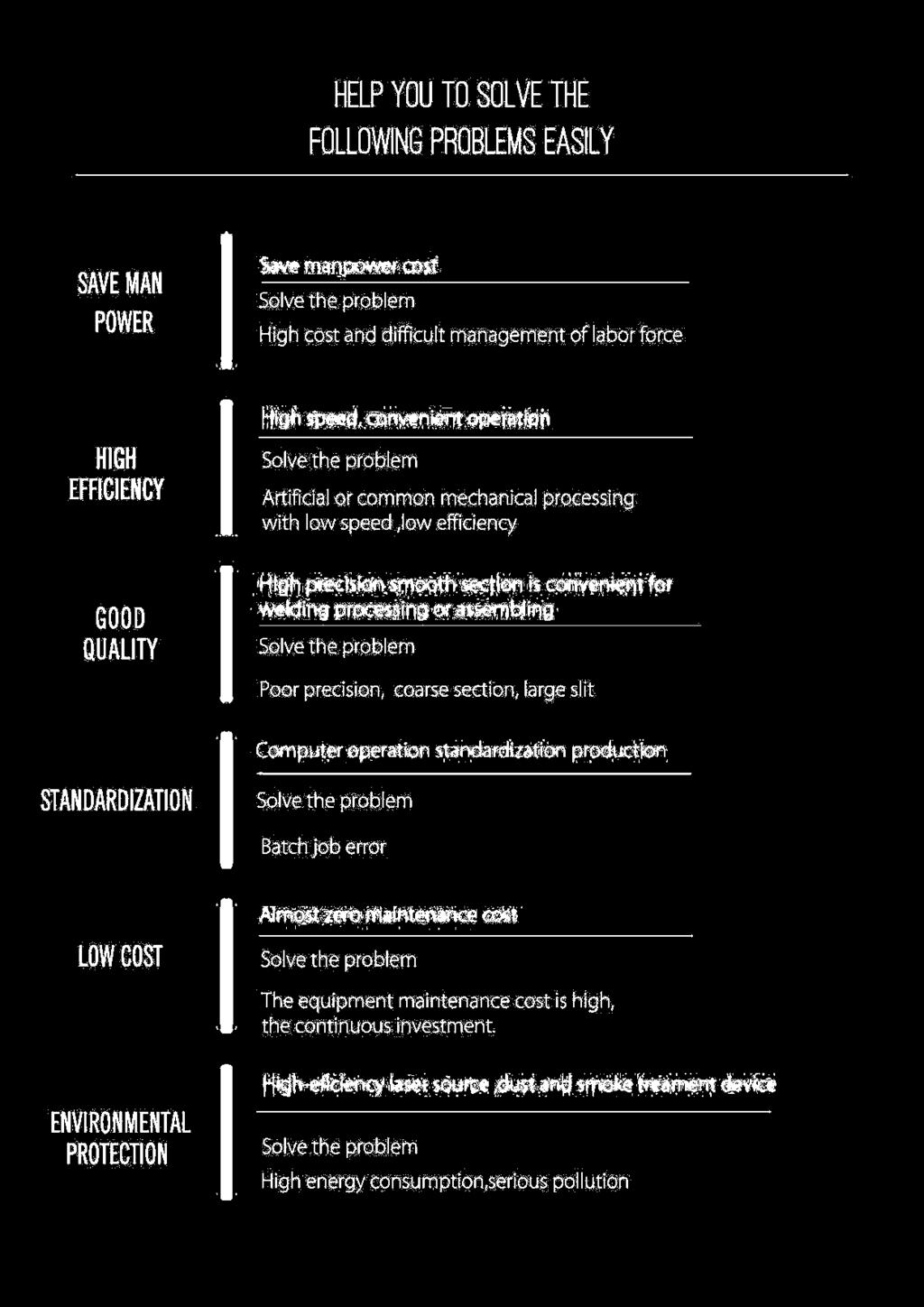

6 DZIĘKI ZASTOSOWANIU WYCINARKI LASEROWEJ BODOR MOŻNA ROZWIĄZAĆ NASTĘPUJĄCE PROBLEMY BEZPIECZEŃSTWO LUDZI Oszczędność kosztów produkcji Wysokie koszty i trudne zarządzanie personelem Wysoka prędkość, komfortowa obsługa WYSOKA EFEKTYWNOŚĆ Obróbka mechaniczna z niską prędkością, niskim poziomem umiejętności DOBRA JAKOŚĆ Wysoka precyzja przydatna do obróbki lub montażu Niska precyzja, duży przekrój, duże rozcięcie NORMALIZACJA Standaryzacja produkcji w zakresie obsługi komputera Błędy maszyny Minimalny koszt utrzymania NISKI KOSZT Koszty utrzymania są wysokie, ciągłe inwestycje Wysokowydajne źródło lasera OCHRONA ŚRODOWISKA NATURALNEGO Wysokie zużycie energii, poważne zanieczyszczenia

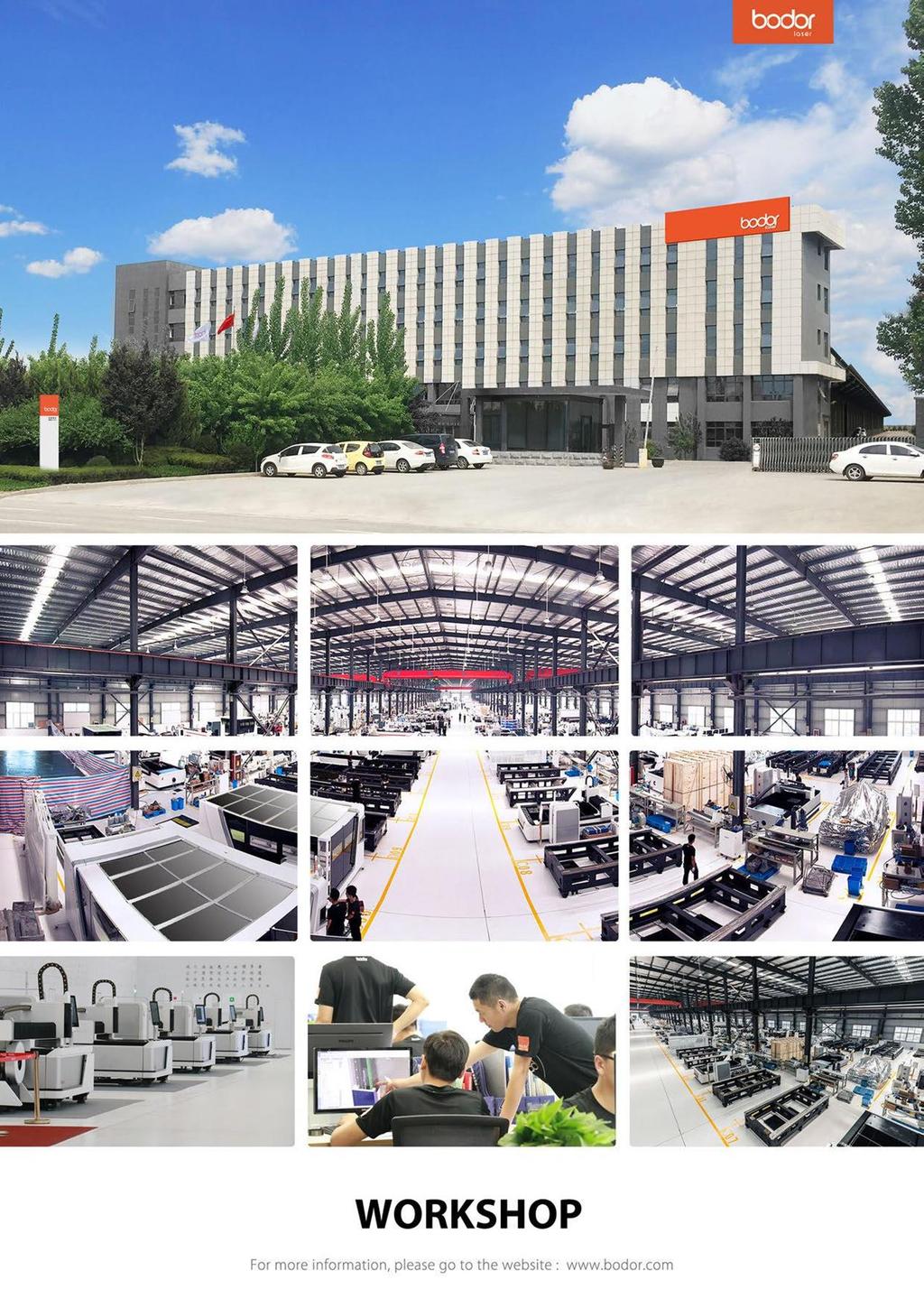

7 ZAKŁAD PRODUKCYJNY

8 WYCINARKA LASEROWA BODOR P1530T - PARAMETRY TECHNICZNE Model: P1530T Obszar roboczy: 1500mm-3000mm Moc lasera: 4000W/3000W/2000W/1500W/1000W/ Efektywne cięcie rur o średnicy: Φ20-Φ200mm Efektywne cięcie rur o długości: 3000mm/6000mm Dokładność pozycjonowania: 0.03mm Dokładność zmiany pozycji: 0.02mm Maks. szybkość przesuwu: 100m/min Zastosowanie Wycinarka laserowa może być stosowana do obróbki stali nierdzewnej, stali węglowej, stali stopowej, stali sprężynowej, płyty miedzi, blachy aluminiowej, złota, srebra, tytanu, blach oraz wyrobów rurowych. Przemysł: stosowane w branży reklamowej, przy produkcji tekstyliów, części maszyn oraz urządzeń, naczyń, części elektrycznych, samochodowych i inne.
