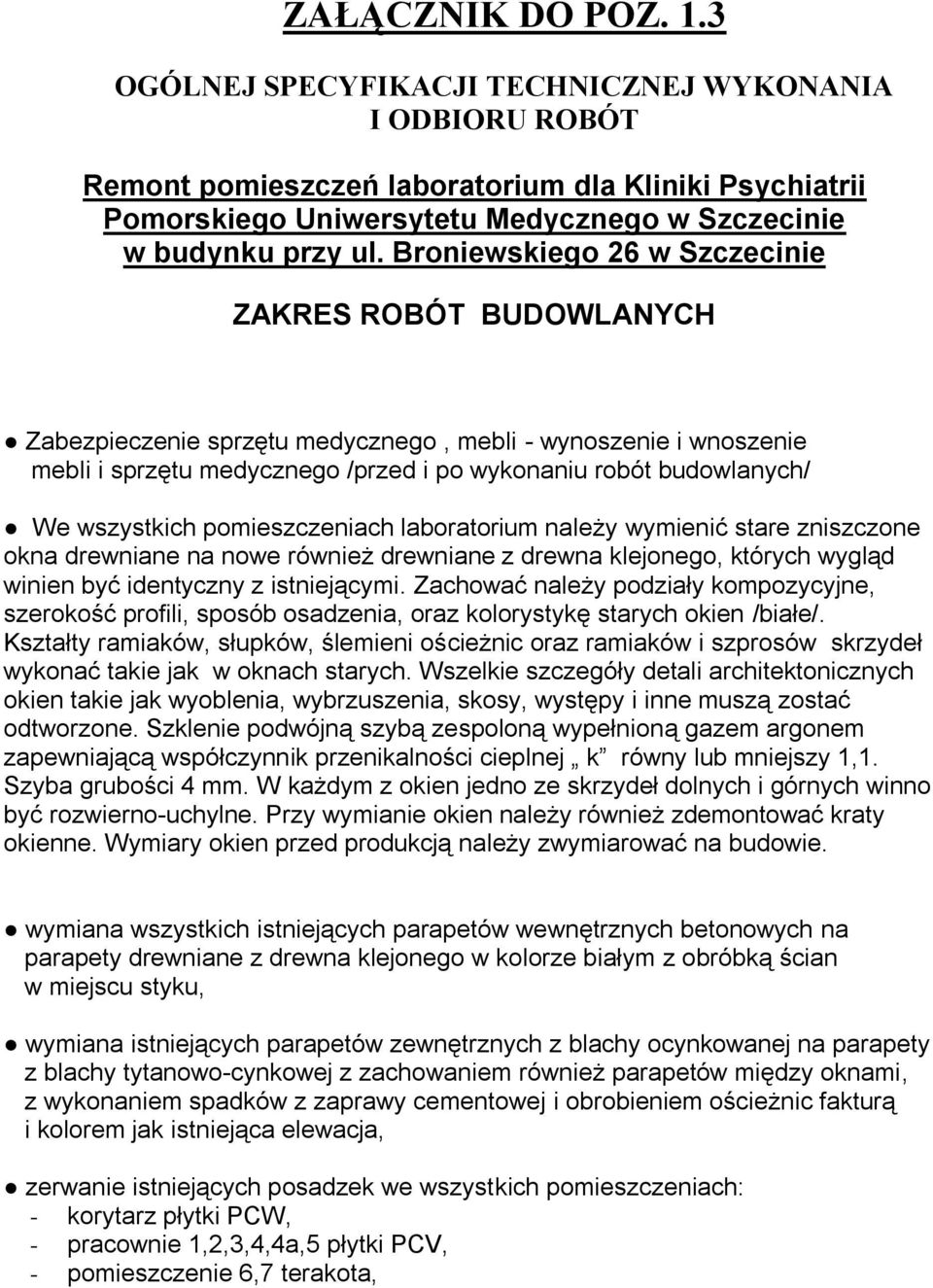

1 ZAŁĄCZNIK DO POZ. 1.3 OGÓLNEJ SPECYFIKACJI TECHNICZNEJ WYKONANIA I ODBIORU ROBÓT Remont pomieszczeń laboratorium dla Kliniki Psychiatrii Pomorskiego Uniwersytetu Medycznego w Szczecinie w budynku przy ul. Broniewskiego 26 w Szczecinie ZAKRES ROBÓT BUDOWLANYCH Zabezpieczenie sprzętu medycznego, mebli - wynoszenie i wnoszenie mebli i sprzętu medycznego /przed i po wykonaniu robót budowlanych/ We wszystkich pomieszczeniach laboratorium należy wymienić stare zniszczone okna drewniane na nowe również drewniane z drewna klejonego, których wygląd winien być identyczny z istniejącymi. Zachować należy podziały kompozycyjne, szerokość profili, sposób osadzenia, oraz kolorystykę starych okien /białe/. Kształty ramiaków, słupków, ślemieni ościeżnic oraz ramiaków i szprosów skrzydeł wykonać takie jak w oknach starych. Wszelkie szczegóły detali architektonicznych okien takie jak wyoblenia, wybrzuszenia, skosy, występy i inne muszą zostać odtworzone. Szklenie podwójną szybą zespoloną wypełnioną gazem argonem zapewniającą współczynnik przenikalności cieplnej k równy lub mniejszy 1,1. Szyba grubości 4 mm. W każdym z okien jedno ze skrzydeł dolnych i górnych winno być rozwierno-uchylne. Przy wymianie okien należy również zdemontować kraty okienne. Wymiary okien przed produkcją należy zwymiarować na budowie. wymiana wszystkich istniejących parapetów wewnętrznych betonowych na parapety drewniane z drewna klejonego w kolorze białym z obróbką ścian w miejscu styku, wymiana istniejących parapetów zewnętrznych z blachy ocynkowanej na parapety z blachy tytanowo-cynkowej z zachowaniem również parapetów między oknami, z wykonaniem spadków z zaprawy cementowej i obrobieniem ościeżnic fakturą i kolorem jak istniejąca elewacja, zerwanie istniejących posadzek we wszystkich pomieszczeniach: - korytarz płytki PCW, - pracownie 1,2,3,4,4a,5 płytki PCV, - pomieszczenie 6,7 terakota,

2 - 2 - wykucie wszystkich ościeżnic drzwi wejściowych do pomieszczeń oraz ościeżnicy w drzwiach wejściowych do laboratorium z korytarza głównego kliniki. demontaż ścianki między pomieszczeniami 4 i 4a o wym. 251x417, skucie okładziny ściennej z płytek ceramicznych wraz z zaprawą cementową we wszystkich pomieszczeniach z uzupełnieniem w tych miejscach tynku cementowo-wapiennego, wykucie z muru elementów metalowych karniszy we wszystkich pomieszczeniach w tym również żaluzji przeciwwłamaniowej, poszerzenie otworów wejściowych do pom. 4a,5,7 /drzwi 100cm/ oraz wykucie otworu pod drzwi 90 w pom. Nr6 /WC/ z założeniem nadproży prefabrykowanych, Zerwanie na całej powierzchni laboratorium podłoża z zaprawy cementowej i izolacji z papy, demontaż obudowy i wszystkich rur wentylacyjnych wentylacji mechanicznej we wszystkich pomieszczeniach, zeskrobanie i zmycie wszystkich warstw starej farby emulsyjnej na sufitach i ścianach oraz ługowanie wszystkich warstw farby olejnej we wszystkich pomieszczeniach /wszystkie warstwy farby emulsyjnej i olejnej należy usunąć do struktury surowego tynku/, zamurowanie otworu drzwiowego starego w pom.nr 6 /WC/ cegłą ceramiczną z wykonaniem obustronnie tynku cementowo-wapiennego, Wymiana starych kratek wentylacji grawitacyjnej na nowe we wszystkich pomieszczeniach, wykonanie obudowy pionów kanalizacji sanitarnej, co.,wody płytami g-k gr.12mm dwuwarstwowo na rusztach metalowych 55 we wszystkich pomieszczeniach, obudować nowe ciągi wentylacji mechanicznej płytami g-k gr. 12 mm podwójnie na rusztach metalowych 75 wykonanie ścianki działowej z płyt g-k. 12 mm na ruszcie metalowym 100 z wełną mineralną i pokryciem obustronnie dwuwarstwowo w pełnej wys. w pomieszczeniu nr1 z montażem 1 szt. drzwi szer.90cm płytowych laminowanych z okleiną CPL, ościeżnicą stalową obejmującą, wykonanie posadzki cementowej gr. 5 cm zbrojonej siatką z drutu fi.4 mm, z uprzednim ułożeniem izolacji cieplnej z pianki estrudowanej XPS gr. 2-3cm i zabezpieczeniem jej folią polietylenową we wszystkich pomieszczeniach,

3 - 3 - montaż ościeżnic stalowych obejmujących dla drzwi we wszystkich pomieszczeniach oraz wejściu głównym do laboratorium, przygotowanie wykonanego podłoża z zaprawy cementowej poprzez wykonanie warstw wyrównujących i wygładzających z mas samopoziomujących pod wykładzinę pcv i i płytki ceramiczne /WC/ z gruntowaniem, wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitów z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po instalacji elektrycznej i sanitarnej/ we wszystkich pomieszczeniach razem z gruntowaniem, wykonanie izolacji przeciwwodnej poziomej i pionowej systemowej w WC pod płytki szkliwione gres i płytki szkliwione naścienne, ułożenie posadzki z płytek ceramicznych /gres/ podłogowych 40x40, 5 klasy ścieralności, 5 klasy odporności na plamienie, klasa antypoślizgowości minimum R9, odpornej na działanie środków chemicznych i dezynfekujących w pom. WC Rodzaj i kolor płytek ceramicznych podłogowych należy uzgodnić z użytkownikiem i inspektorem nadzoru. wykonanie okładziny ściennej z płytek ceramicznych na klej do wys. 205cm, odpornych na działanie środków chemicznych, 5 klasy odporności na plamienie w pom. WC na wszystkich ścianach, rodzaj, wielkość, kolor do uzgodnienia z użytkownikiem ułożenie posadzki z wykładziny PCV - homogenicznej lub warstwowej w rolce, klasa ścieralności T(K5) do zastosowania w budynkach służby zdrowia, o pow. antypoślizgowej, łatwozmywalnej, odpornej na działanie środków chemicznych i dezynfekcyjnych, o właściwościach bakterio i grzybobójczych - z wywinięciem na ścianę 10cm z wyoblonymi cokołami. Rodzaj i kolor wykładziny należy uzgodnić z użytkownikiem i inspektorem nadzoru. Wykładzinę PCV należy ułożyć we wszystkich pomieszczeniach z wyjątkiem pom. WC z uprzednim przedstawieniem atestu wykładziny, przeprowadzenie konserwacji wykładziny podłogowej pcv zgodnie z jej specyfikacją przed dokonaniem odbioru robót, ułożenie wykładziny PCV, elastycznej, ściennej zmywalnej, gr. 1,25 mm, w rolce do wys. 210 cm klasa A - nie emitującej pyłu, odpornej na działanie środków chemicznych i dezynfekcyjnych o właściwościach bakterio i grzybobójczych we wszystkich pomieszczeniach z wyjątkiem WC i pomieszczenia kierownika, montaż drzwi, płytowych laminowanych pełnych, z okleiną typu CPL, z zamkiem na wkładkę w komplecie, izolacyjność akustyczna R AI = 25-30dB, z ościeżnicą obejmującą stalową szer. 100cm, z kompletem szyldów i klamek, - szt. 7

4 - 4 - Kolor okleiny i rodzaj drzwi /producenta/ do uzgodnienia z użytkownikiem montaż 1 szt. drzwi wejściowych do pom. WC., płytowe laminowane, z okleiną typu CPL z ościeżnicą stalową obejmującą szer. 90cm, z kratką wentylacyjną lub otworami dołem z kompletem szyldów, klamek /w tym 1 szt. z małą szybą matową/. Kolor okleiny i rodzaj drzwi /producenta/ do uzgodnienia z użytkownikiem montaż drzwi, płytowych laminowanych pełnych, z okleiną typu CPL, z zamkiem na wkładkę w komplecie, izolacyjność akustyczna R AI = 25-30dB, z ościeżnicą obejmującą stalową szer. 90cm, z kompletem szyldów,i klamek, - szt.1 /docelowe pomieszczenie kierownika laboratorium/ Kolor okleiny i rodzaj drzwi /producenta/ do uzgodnienia z użytkownikiem malowanie ścian /w kolorze/ i sufitów /białe/ farbą lateksową zmywalną trzykrotnie z uprzednim gruntowaniem, wszystkich pomieszczeń powyżej wykładziny ściennej PCV i płytek szkliwionych oraz całości ścian w pom. kierownika, kolor ścian do uzgodnienia z użytkownikiem malowanie farbą olejną rur instalacyjnych dwukrotnie z uprzednim ich zeskrobaniem i oczyszczeniem, w pomieszczeniach gdzie występują, POKÓJ 1/29 Zabezpieczenie mebli - wynoszenie i wnoszenie mebli /przed i po wykonaniu robót budowlanych/ W pomieszczeniu należy wymienić stare zniszczone okna drewniane na nowe również drewniane z drewna klejonego, których wygląd winien być identyczny z istniejącymi. Zachować należy podziały kompozycyjne, szerokość profili, sposób osadzenia, oraz kolorystykę starych okien /białe/. Kształty ramiaków, słupków, ślemieni ościeżnic oraz ramiaków i szprosów skrzydeł wykonać takie jak w oknach starych. Wszelkie szczegóły detali architektonicznych okien takie jak wyoblenia, wybrzuszenia, skosy, występy i inne muszą zostać odtworzone. Szklenie podwójną szybą zespoloną wypełnioną gazem argonem zapewniającą współczynnik przenikalności cieplnej k równy lub mniejszy 1,1. Szyba grubości 4 mm. W każdym z okien jedno ze skrzydeł dolnych i górnych winno być rozwierno-uchylne. Przy wymianie okien należy również zdemontować kraty okienne. Wymiary okien przed produkcją należy zwymiarować na budowie. wymiana wszystkich istniejących parapetów wewnętrznych betonowych na parapety drewniane z drewna klejonego w kolorze białym z obróbką ścian w miejscu styku, wymiana istniejących parapetów zewnętrznych z blachy ocynkowanej na parapety z blachy tytanowo-cynkowej z zachowaniem również parapetów między oknami,

5 - 5 - z wykonaniem spadków z zaprawy cementowej i obrobieniem ościeżnic fakturą i kolorem jak istniejąca elewacja, zerwanie istniejących posadzek we wszystkich pomieszczeniach: - pokój PCW, - pomieszczenie WC personelu terakota, - pomieszczenia przy szybie windowym lastrico wykucie ościeżnicy drzwi wejściowych do pomieszczenia oraz ościeżnicy w drzwiach wejściowych do WC personelu z korytarza głównego kliniki oraz ościeżnicy w WC i dwóch ościeżnic przy szybie windowym. demontaż wszystkich ścianek WC personelu, demontaż ściany między pomieszczeniem a przyległymi przedsionkami przy szybie windowym, zamurowanie drzwi od szybu windowego z uprzednim ich demontażem, skucie okładziny ściennej z płytek ceramicznych wraz z zaprawą cementową przy umywalce w pokoju oraz ze ścian po byłym WC personelu z uzupełnieniem w tych miejscach tynku cementowo-wapiennego oraz ułożenie wykładziny ściennej wokół umywalki na wys. 2,05m, wykucie z muru elementów metalowych karniszy, Zerwanie na całej powierzchni pokoju, przedsionków szybu windowego oraz WC personelu podłoża z zaprawy cementowej i izolacji z papy, zeskrobanie i zmycie wszystkich warstw starej farby emulsyjnej na sufitach i ścianach w pokoju oraz pomieszczeniach po WC i przyległych przedsionkach szybu windowego /wszystkie warstwy farby emulsyjnej należy usunąć do struktury surowego tynku/, zamurowanie otworów drzwiowych z korytarza do byłego WC personelu oraz dwóch otworów drzwiowych z byłego zaplecza kuchennego do przedsionków szybu windowego cegłą ceramiczną z wykonaniem obustronnie tynku cementowowapiennego, wykonanie obudowy pionów kanalizacji sanitarnej, co.,wody, płytami g-k gr.12mm dwuwarstwowo na rusztach metalowych 55, wykonanie posadzki cementowej gr. 5 cm zbrojonej siatką z drutu fi.4 mm, z uprzednim ułożeniem izolacji cieplnej z pianki estrudowanej XPS gr. 2-3cm i zabezpieczeniem jej folią polietylenową we wszystkich pomieszczeniach, montaż ościeżnicy stalowej obejmującej dla drzwi przy wejściu głównym z korytarza,

6 - 6 - przygotowanie wykonanego podłoża z zaprawy cementowej poprzez wykonanie warstw wyrównujących i wygładzających z mas samopoziomujących pod wykładzinę pcv z gruntowaniem, wykonanie dwukrotnego szpachlowania gładzią gipsową ścian i sufitów z naprawą wszelkich uszkodzeń tynku /odbicia, otwory tynkowanie bruzd po instalacji elektrycznej i sanitarnej/ z gruntowaniem, ułożenie posadzki z wykładziny PCV - homogenicznej lub warstwowej w rolce, klasa ścieralności T(K5) do zastosowania w budynkach służby zdrowia, o pow. antypoślizgowej, łatwozmywalnej, odpornej na działanie środków chemicznych i dezynfekcyjnych, o właściwościach bakterio i grzybobójczych - z wywinięciem na ścianę 10cm z wyoblonymi cokołami. Rodzaj i kolor wykładziny należy uzgodnić z użytkownikiem i inspektorem nadzoru. przeprowadzenie konserwacji wykładziny podłogowej pcv zgodnie z jej specyfikacją przed dokonaniem odbioru robót, ułożenie wykładziny PCV, elastycznej, ściennej zmywalnej, gr. 1,25 mm, w rolce do wys. 205 cm klasa A - nie emitującej pyłu, odpornej na działanie środków chemicznych i dezynfekcyjnych o właściwościach bakterio i grzybobójczych przy umywalce, montaż drzwi, płytowych laminowanych pełnych, z okleiną typu CPL, z zamkiem na wkładkę w komplecie, izolacyjność akustyczna R AI = 25-30dB, z ościeżnicą obejmującą stalową sze, z kompletem szyldów i klamek, - szt. 1 Kolor okleiny i rodzaj drzwi /producenta/ do uzgodnienia z użytkownikiem malowanie ścian /w kolorze/ i sufitów /białe/ farbą lateksową zmywalną trzykrotnie z uprzednim gruntowaniem, kolor ścian do uzgodnienia z użytkownikiem malowanie farbą olejną rur instalacyjnych dwukrotnie z uprzednim ich zeskrobaniem i oczyszczeniem, wykonanie sufitu podwieszonego modułowego o konstrukcji metalowej z wypełnieniem płytą gipsowo-kartonową z regularną, heksagonalną perforacją, posiadającą wysoki wskaźnik pochłaniania dźwięku. Pokryty białą włókniną akustyczną od spodu z zastosowaniem profili o dług. 60x60 cm, Całość powstałego gruzu i odpadów /okna, drzwi, obudowy itp./ należy wywieźć na wysypisko i utylizować Uwaga! Niniejszy zakres robót jest podstawą do wyceny oferty, a załączony przedmiar i wizja lokalna są elementami pomocniczymi.

7 Szczecin, kwiecień 2013 rok Opracował Leszek Ślusarczyk
