1 Wewnętrzne instalacje wodociągowe

2 Elementy instalacji wodociągowych 1. Przyłącze wody (podłączenie domowe). 2. Zestaw wodomierza głównego. 3. Urządzenie zabezpieczające przed wtórnym zanieczyszczeniem wody. 4. Filtr wody. 5. Przewody rozdzielcze (rozprowadzające). 6. Przewody pionowe (piony wodociągowe). 7. Przewodów w pomieszczeniach sanitarnych. 8. Armatury odcinająca, kontrolna, pomiarowa i regulacyjna.

3 Przyłącze wody - schemat

4 Przyłącze wodociągowe Schemat przyłącza wodociągowego do rurociągów żeliwnych i stalowych 1 wodociąg 5 kształtki 2 przyłącze dz PE-HD 6 zawór kulowy 3 nasada rurowa 7 wodomierz 4 zasuwa 8 rura ochronna 4 4a zasuwa (ZG2) 9 kształtki przejściowe

5 Przyłącze wodociągowe Schemat przyłącza wodociągowego do rurociągu PE-HD, SDR11, PN10 1 wodociąg 5 kształtki 2 przyłącze dz PE-HD 6 zawór kulowy 3 armatura nawiercająco 7 wodomierz zamykająca dla rur PE-HD 8 przejście szczelne 5 4 zasuwa (ZG2) 9 kształtki przejściowe

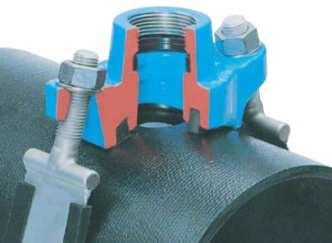

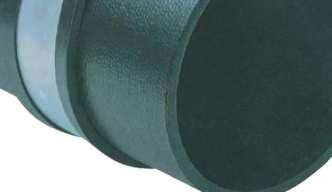

6 Sposoby połączenia z wodociągiem za pomocą opaski (nawiertki) za pomocą trójnika Przyłącza wykonuje się z rur z tworzywa sztucznego (obecnie we Wrocławiu jest to polietylen wysokiej gęstości PE - HD SDR11, PN10).

7 Wymagania stawiane przyłączom wody odpowiednia głębokość prowadzenia możliwość odcięcia dopływu wody do budynku odpowiedni spadek w kierunku sieci zewnętrznej odpowiednie prowadzenie zachowanie odległości od innych przyłączy zastosowanie taśmy ostrzegawczej przejście przez ścianę w rurze ochronnej

8 Sposób przeprowadzenia przewodu przez ścianę zewnętrzną

9 Zestaw wodomierza głównego 1. Elementy zestawu wodomierzowego przed wodomierzem: armatura zaporowa za wodomierzem : armatura zaporowa

10 Lokalizacja zestawu wodomierzowego w budynku w piwnicy lub na parterze w odpowiedniej odległości od ściany zewnętrznej - max 1,0 m na odpowiedniej wysokości nad posadzką od 0,4 do 1,0 m w zależności od DN w budynku niepodpiwniczonym: w studzience podłogowej na zewnątrz budynku dopuszcza się w studzience na zewnątrz

11 Miejsce wbudowania zestawu odpowiednia temperatura min 4 C odpowiednie warunki miejsce suche łatwo dostępne do montażu i demontażu, obsługi i konserwacji odrębne pomieszczenie odpowiednia wymiary - min wysokość 1,8m, szerokość min 1,2m, długość min 2,0m odpowiednie oświetlenie

12 Podział wodomierzy

13 Pozycje pracy wodomierza Wodomierze mieszkaniowe (JS). Wodomierz powinien być zamontowany w położeniu roboczym zgodnie z oznakowaniem umieszczonym na wodomierzu przez producenta. H - oznacza pozycję pracy wodomierza w poziomie V - oznacza pozycję pracy wodomierza w pionie. Litera znajdująca się na tarczy wodomierza A, B, C lub D - oznacza klasę obciążeń wodomierza.

14 Zdalny odczyt wskazań

15 Wodomierz sprzężony równolegle 1-wodomierz główny śrubowy, 2-wodomierz boczny skrzydełkowy, 3-zawór zmiennego obciążenia 15

16 1. Wodomierze, działające na zasadach mechanicznych, przeznaczone do wody, charakteryzują następujące strumienie: 1. maksymalny strumień objętości (Q max ); 2. Nominalny (ciągły) strumień objętości (Q n, Q 3 ); 3. pośredni strumień objętości (Q t, Q 2 ); 4. minimalny strumień objętości (Q min, Q 1 ). 2. Stosunek Q max /Q n powinien wynosić Rozróżnia się trzy klasy metrologiczne wodomierzy: klasa A, klasa B, klasa C od 2015 r współczynnik R Klasa A 100 Klasa B 50 Klasa C - 25

17 Q max (q max ) -maksymalny strumień objętości - największy strumień objętości, przy którym wodomierz może pracować w krótkim czasie bez uszkodzenia i przekroczenia błędów granicznych dopuszczalnych oraz wartości maksymalnej straty ciśnienia; Q n (q n ) nominalny strumień objętości - strumień objętości równy połowie maksymalnego strumienia objętości, przy którym wodomierz może pracować przy przepływie ciągłym lub przerywanym i jego wskazania mieszczą się w granicach błędów granicznych dopuszczalnych; Q t (q t ) pośredni strumień objętości - strumień objętości dzielący zakres obciążeń pomiarowych na przedział górny i dolny, przy którym błąd graniczny dopuszczalny zmienia wartość; Q min (q min ) minimalny strumień objętości- strumień objętości, powyżej którego wskazania wodomierza nie powinny przekraczać błędów granicznych dopuszczalnych; Zakres obciążeń pomiarowych wodomierza - zakres strumienia objętości wodomierza zawarty między maksymalnym strumieniem objętości a minimalnym strumieniem objętości; 17

18 Krzywa błędów wodomierza Błędy graniczne dopuszczalne wodomierzy: ± 2 % - w przedziale górnym zakresu obciążeń (q t q q max ) ± 5 % - w przedziale górnym zakresu obciążeń 18 (q min q q t )

19 Wtórne zanieczyszczenie wody

20

21 Wtórne zanieczyszczenie wody Zjawisko wtórnego zanieczyszczenia wody na skutek przepływu zwrotnego może zachodzić z przyczyn takich jak: wytwarzanie w systemach wodociągowych podciśnienia i zasysanie cieczy o gorszej jakości, okresowe powstawanie w wybranych punktach instalacji ciśnienia wyższego od ciśnienia panującego w sieci, w wyniku czego do sieci wodociągowej może zostać wtłoczona ciecz zanieczyszczona.

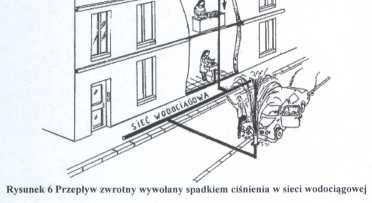

22 Przepływ zwrotny w instalacjach wodociągowych Może wystąpić w dwóch przypadkach: w wyniku spadku ciśnienia w sieci wodociągowej, w wyniku przeciwciśnienia zwrotnego mającego źródło w systemie znajdującym się poza instalacją wodociągową, w którym ciśnienie sporadycznie przewyższa ciśnienie w instalacji wody pitnej.

23

24 Zanieczyszczenie wody może nastąpić gdy: woda będzie miała kontakt z płynem zanieczyszczonym, istnieje możliwość przemieszczenia zanieczyszczonego płynu do instalacji wody pitnej. Niewskazane zanieczyszczenia wody pitnej stanowi osad bądź dowolny niepożądany płyn.

25 Urządzenia zabezpieczające przed przepływem zwrotnym dobór. Aby dobrać odpowiednie urządzenie zabezpieczające przed wtórnym zanieczyszczeniem wody należy: zbadać i określić jakość płynów, które pozostają lub mogą wejść w kontakt z wodą pitną, określić charakterystykę instalacji, w której może nastąpić kontakt wody pitnej z wyżej wymienionymi płynami.

26 Klasyfikacja kategorii płynów Płyn kategorii 1 woda wodociągowa, Płyn kategorii 2 woda w której mogły nastąpić zmiany w smaku, zapachu, barwie lub temperaturze (n. p. w układach instalacji wody ciepłej lub chłodniczej) Płyn kategorii 3 woda stanowiąca pewne zagrożenie dla zdrowia człowieka ze względu na obecność co najmniej jednej substancji toksycznej lub bardzo toksycznej (n. p. woda z detergentami lub środkami dezynfekcyjnymi)

27 Płyn kategorii 4 woda stanowiąca zagrożenie dla zdrowia człowieka ze względu na obecność minimum jednej substancji toksycznej lub bardzo toksycznej, lub też co najmniej jednej substancji radioaktywnej, mutagennej lub rakotwórczej (przykłady jak w kategorii 3) Płyn kategorii 5 woda stanowiąca zagrożenie dla człowieka ze względu na obecność substancji mikrobiologicznych lub wirusowych ( woda zużyta ścieki, woda wykorzystywana do namaczania i mycia naczyń, pojenia zwierząt, mycia ciała)

28 Stopień zabezpieczenia i metoda działania urządzenia zabezpieczającego zależy od kategorii płynu zanieczyszczającego, przed którym ma być chroniona woda do picia w instalacji. Jeśli projektowane jest zabezpieczenie dla kilku instalacji w obrębie jednego systemu wody do picia, należy dobrać urządzenie na najniekorzystniejszy wariant (dla instalacji o największym ryzyku przy najniekorzystniejszej kategorii płynu).

29 Przykłady doboru urządzeń do instalacji Najprostsze zabezpieczenie stanowi zawór antyskażeniowy typu EA, który zapewnia ochronę przed skażeniem płynami kategorii 2. Jest to wystarczające zabezpieczenie dla domów jednorodzinnych z wyposażeniem podstawowym.

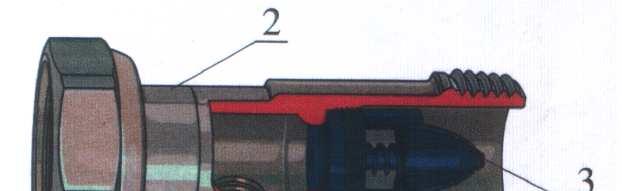

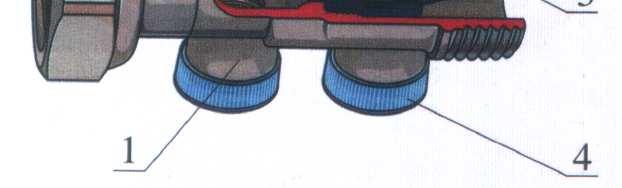

30 Schemat zaworu typu EA 1 punkt kontrolny 2 korpus zaworu 3 element zamykający 4 otwór spustowy

31 Jednak już dla domów jednorodzinnych z systemami zraszania, czy basenami a także z częścią usługowo- produkcyjną poza zabezpieczeniem typu EA na przyłączu wody należy dodatkowo zastosować na odejściach do poszczególnych instalacji oddzielne zabezpieczenia, stanowiące ochronę instalacji domowej i sieci w tym przypadku będą to zawory typu BA.

32 Schemat zaworu typu BA zawór kulowy (punkt kontrolny) Strefa 2 (pośrednia) Strefa 3 (odpływu) Strefa 1 (dopływu) zawór zwrotny zawór zwrotny zawór spustowy

33

34

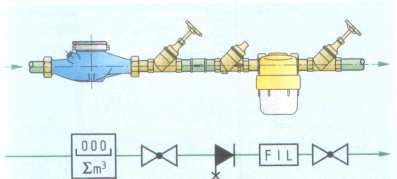

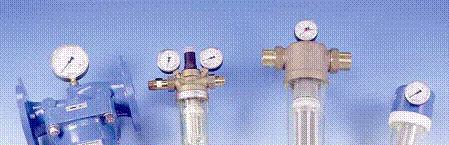

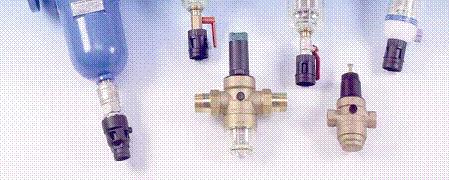

35 Filtry wody Montaż filtra Filtr siatkowy Filtry z płukaniem i stacje filtrujące

36

37 Schemat instalacji wodociągowej

38 Przewody rozdzielcze prowadzone pod stropem piwnicy, wzdłuż ścian wewnętrznych ze spadkiem w kierunku sieci zewnętrznej, mogą być układane poniżej posadzki budynku niepodpiwniczonego lub poniżej posadzki piwnicy.

39 Piony wodociągowe prowadzone w szachtach, niezmienny kierunek na całej długości, każdy pion odcięty zaworem umożliwiającym odwodnienie instalacji w przypadku awarii, lokalizowane centralnie względem zasilanych punktów czerpalnych, ilość uzależniona jest od sposobu przygotowania ciepłej wody

40 Aby chronić prywatność użytkownika, program PowerPoint uniemożliwił automatyczne pobranie tego zewnętrznego obrazu. Aby pobrać i wyświetlić ten obraz, kliknij przycisk Opcje na pasku komunikatów, a następnie kliknij opcję Włącz zawartość zewnętrzną. Schemat instalacji z centralnym przygotowaniem ciepłej wody

41 Gałązki przewody w pomieszczeniach sanitarnych prowadzone w bruzdach ściennych lub szlichcie podłogowej, jeśli w bruździe to przewody wody ciepłej powyżej wody zimnej, jeśli w bruździe to na odpowiedniej wysokości nad posadzką, w posadzce przede wszystkim przewody z tworzyw sztucznych,

42

43 System rozdzielaczowy

44 System trójnikowy
