1 KABEL KONCENTRYCZNY I AKCESORIA Idealne połączenie zapobiegające zakłóceniom

2 Televes informuje, że broszura ta ma jedynie charakter informacyjny. Firma nie ponosi żadnej odpowiedzialności, która może dotyczyć możliwych błędów w treści. Zdjęcia produktów nie są umowne. Televes zastrzega sobie prawo do ich zmiany, spowodowanej wprowadzeniem nowych modeli lub modyfikacji, w dowolnym czasie i bez powiadomienia.

3 Istota kabla koncentrycznego Nowy scenariusz technologiczny spowodowany wdrożeniem tzw. dywidendy cyfrowej, wymaga aby wszystkie elementy instalacji telewizyjnych spełniały minimalne standardy, dzięki którym wyeliminuje się potencjalne sygnały zakłócające, pochodzące z nowych usług telefonii LTE/4G. Nowa gama kabli koncentrycznych Televes, a w szczególności kable Trishield, została specjalnie opracowana aby spełnić najbardziej wymagające specyfikacje ekranowania. Mowa o gamie kabli koncentrycznych dla profesjonalnych instalatorów, gdzie nie zapominając o tłumieniu, ekranowanie ma istotne znaczenie w końcowej jakości instalacji telewizyjnych. Kabel marki Televés jest kablem certyfikowanym. Nowe obiekty produkcyjne Televes są zaprojektowane tak, aby w jak największym stopniu zagwarantować najlepsze parametry kabli koncentrycznych, a możliwe to jest tylko poprzez kontrolę jakości podczas całego procesu produkcji. Kabel koncentryczny składa się z wielu komponentów, dlatego kontrolę jakości należy zastosować wobec każdego z nich. Istnieją parametry typu mechanicznego i elektrycznego całego zespołu elementów. Parametry techniczne, które opisują poprawne połączenie komponentów, powstały w oparciu o restrykcyjne testy tłumienia ciągłości. Testy te polegają na właściwym tworzeniu produktu końcowego, w taki sposób, aby każda rolka wysyłana do klienta była uprzednio sprawdzona i certyfikowana. Wynik końcowy to całkowita ochrona sygnału telewizyjnego z jak najmniejszymi możliwymi stratami. Certyfikacja kabla koncentrycznego oraz światłowodów jest potwierdzeniem gwarancji marki świadczącej o jakości produktu, europejskiej produkcji oraz profesjonalnej obsługi instalatorów. Kable koncentryczne marki Telves zostały uznane na wszystkich rynkach, nawet na tych najbardziej wymagających, takich jak rynek niemiecki, gdzie kable Televes zostały poddane testom homologacyjnym przeprowadzanym przez Dibkom - Niemiecki Instytut Telekomunikacji. 3

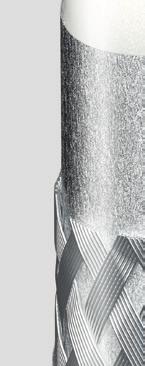

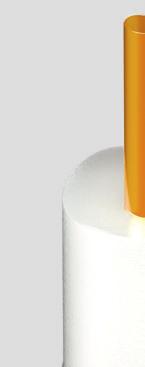

4 Kluczowe elementy kabli koncentrycznych BUDOWA KABLA KONCENTRYCZNEGO Wszystkie szczegóły są istotne poczynając od oznaczenia poszczególnych długości/metrów na osłonie zewnętrznej, kończąc na jakości każdego z elementów struktury wewnętrznej. Połączenie różnych typów elementów daje nam szeroki zakres kabli według zapotrzebowania. 1 PRZEWÓD WEWNĘTRZNY WN NY (ŻYŁA) Istnieją pewne parametry i dane techniczne, które niewiele znaczą dla osób decydujących o zakupie produktów, takich jak np. kabel koncentryczny. Jeśli wybór dokonywany jest bez brania pod uwagę istotnych kryteriów, może to sprowadzić do poważnych zagrożeń dla całej instalacji telewizyjnej. Właściwa interpretacja oznaczeń może pomóc w doborze prawidłowego przewodu, nie tyle ze względu na jakość kabla lub jego specyfikacji technicznych, co ze względów informacyjnych gdzie i jak go użyć. 2 3 DIELEKTRYK FOLIA EKRANUJĄCA PRZEWODNIKI, z których jest wyprodukowany kabel, zwykle odnosi się do przewodu wewnętrznego oraz oplotu. Kabel w 100% miedziany (tj. przewód wewnętrzny i oplot wykonane są z miedzi), taki jak T100+ i T200+, charakteryzują się zarówno doskonałą wydajnością w DC jak i w przekazie sygnałów o wysokich i niskich częstotliwościach parametry, które dalekie są kablom wykonanym ze stali miedziowanej (CCS). Kluczowe PARAMETRY ELEKTRYCZNE przy wyborze kabla koncentrycznego to: Skuteczność ekranowania wyraża jakość ekranowania kabla i jest zależna od oplotu (%pokrycia oraz tworzywa) oraz od folii ekranujacych jako połączenie oplotu i osłon ekranujących. Impedancja: aby zapewnić dostosowanie linii, a co za tym idzie także mniejsze straty mocy, impedancja musi być stabilna (75 Ohm) wzdłuż całego przewodu. Wymaga to jednorodności kabla, bez zmian w jego strukturze, co można uzyskać jedynie trzymając się bardzo rygorystycznego procesu produkcji. Strukturalne straty zwrotne (SRL) to straty zwrotne, otrzymane w wyniku miejscowych zmian impedancji, spowodowanych niejednorodnością w tworzywie i/lub różnicami w konstrukcji kabla. Rezystywność pętli (loop resistance) to połączenie rezystywności obu przewodów: rezystywności wewnętrznej (przewodu wewnętrznego) i zewnętrznej (oplotu oraz osłon). Tłumienie to utrata mocy przy określonej częstotliwości (db/m). Parametr ten zależy także od geometrii kabla oraz od metalu, z którego jest wytworzony OPLOT Skrzyżowanie grup drutów Grupy drutów Druty DRUGA OSŁONA ANTYMIGRACYJNA (w kablach z dwoma osłonami) EKRANUJĄCA (w kablach Trishield) IZOLACJA ZEWNĘTRZNA 4 TELEVES KABLE KONCENTRYCZNE I AKCESORIA

5 1 PRZEWÓD WEWNĘTRZNY 4 PRZEWÓD ZEWNĘTRZNY (OPLOT) Odgrywa ważną rolę w tłumieniu kabla - im większa średnica, tym mniejsze tłumienie. Jego budowa przyczynia się również do mechanicznej wytrzymałości na rozciąganie. Przewody wewnętrzne mogą być wykonane są z dwóch różnych tworzyw: miedzi (Cu) i stali miedziowanej (CCS). Cu (miedź) stosowana jest w celu zmniejszenia oporu elektrycznego oraz zapewnienia doskonałej wydajności w przekazie sygnałów o wysokich i niskich częstotliwościach. Tylko kabel z żyłą miedzianą spełnia wymóg przepisów w Polsce. CCS (stal miedziowana) zapewnia lepsze parametry mechaniczne kosztem tłumienia i oporu elektrycznego. Dobra jakość przewodu wewnętrznego jak i odpowiednio spieniony dielektryk zapewniają prędkość propagacji, przekraczającą 80%, czyniąc w ten sposób kabel w pełni kompatybilny z transmisją cyfrową. Niski opór elektryczny w DC jest ważnym parametrem, biorąc pod uwagę to, że kabel służy do zasilania urządzeń, takich jak switche DiSEqC czy LNB, w których napięcie zapewnia możliwość wybrania pionowej lub poziomej polaryzacji; wzmacniacze zasilane zdalnie za pomocą kabla koncentrycznego, multiswitche,... itp. Klasyfikacja przewodów wewnętrznych od najlepszej do najgorszej jakości: Miedź (Cu) Stal miedziowana (CCS) Oplot zapewnia zarówno spójność jak i elastyczność kabla. Jest on szczególnie skuteczny przeciw zakłóceniom niskich częstotliwości. Ponadto, oplot posiada mniejszy opór w DC niż folia. Wraz z wewnętrznym przewodem określa opór elektryczny kabla. Poniżej przedstawiamy klasyfikację tworzyw, z których są wykonane oploty (od najmniejszego do największego oporu elektrycznego): 5 1. Miedź (Cu) 2. Aluminium (Al) DRUGA OSŁONA: ANTYMIGRACYJNA / EKRANUJĄCA Folia ANTYMIGRACYJNA (w kablach z dwoma osłonami): Zapobiega przemieszczaniu się oraz przedostawaniu się wilgoci do kabla, co wpływa na jego właściwości. DODATKOWA folia EKRANUJĄCA (w kablach Trishield): Druga folia ekranująca zapewnia dodatkową efektywność ekranowania. 2 Kable Televés charakteryzuje wykonany z polietylenu dielektryk, spieniany za pomocą wprowadzenia gazu. Taki rodzaj dielektryka zapewnia mniejsze tłumienie, większą elastyczność, większą odporność na wilgoć i równomierność konstrukcji kabla, co ma duży wpływ na stabilność impedancji. 21-dniowe testy, przeprowadzone przy temperaturze otoczenia 40ºC i wilgotności 93%, wykazały, że zmiana tłumienności przewodu Televés wynosi maksymalnie 5%. Zmiana tłumienia w innych, tańszych kablach z dielektrykiem spienionym chemicznie, sięga aż 70%. 3 Istnieje kilka rodzajów folii ekranującej: Miedź+Poliester Aluminium+Poliester Aluminium+Poliester+Aluminium Aluminium + Polipropylen DIELEKTRYK FOLIA EKRANUJĄCA Folia poliestrowa zapewnia prawidłową elastyczność podczas zaginania kabla przy pracach instalacyjnych. Folia ekranująca z kontaktem elektrycznym do oplotu zapewnia większą skuteczność ekranowania w całym spektrum częstotliwości, za czym idzie zarówno wytrzymałość, niski opór elektryczny w DC jak i duże pokrycie. 6 IZOLACJA ZEWNĘTRZNA Osłona kabla chroni przed czynnikami środowiska, takimi jak promienie słoneczne, woda, ciepło, promieniowanie UV czy chemikalia. Kable Televés są wykonane z trzech rodzai tworzyw: PVC, PE i LSFH. PVC (PCW, Polichlorek winylu) - tworzywo stosowane do użytku wewnętrznego. Charakteryzuje go zarówno doskonała elastyczność jak i dobra reakcja na ciepło. Niemniej jednak, szybko ulega zniszczeniu, jeżeli jest narażony na działanie promieni słonecznych lub wody. PE (Polietylen) - tworzywo wodoodporne i odporne na promieniowanie, doskonałe rozwiązanie dla użytku zewnętrznego. LSFH (Low Smoke Free Hallogen) zalecany do instalacji w budynkach o specjalnym przeznaczeniu, w których jednocześnie może przebywać duża liczba ludzi: szpitale, szkoły, porty lotnicze, tunele, centra handlowe, hotele, teatry, dworce transportowe; budynki typu: biblioteki, galerie, muzea; lub w instalacjach sterowania, alarmowych czy przemysłowych. W przypadku pożaru, kable z osłoną LSFH nie wydzielają trujących gazów. Na osłonie każdego kabla Televés znajdują się: oznaczenie produktu, rodzaj, długość w metrach oraz data produkcji. 5

6 RODZAJE kabli koncentrycznych w ZALEŻNOŚCI OD EKRANOWANIA Oferta kabli koncentrycznych Televes zawiera kable spełniające różne wymogi. Wybór zależy od warunków instalacji. Zdolność ekranowania przeciw zakłóceniom zależy od oplotu i folii ekranującej, które równocześnie zapewniają niezbędną przewodność. W zależności od efektywności, kabel klasyfikuje się według klas ekranowania. Przewody, które gwarantują największą odporność na zakłócenia, posiadają tłumienie ekranowania klasy A+, t.j. posiadają potrójne ekranowanie (TRISHIELD). Kable te posiadają największą odporność na zakłócenia pochodzące z LTE/4G. 3 warstwy ekranowania SK110+ SK2000+ T100 A+ SK2003+ SK6F+ CCS/Al SK100+ Cu / Al Cu / CuSn Cu/CuSn Dodatkowe sploty JAKOŚĆ / EKRANOWANIE 2 warstwy ekranowania CXT CXT1 CXT50 CXT60 Cu/ Al lub CCS/Al T200+ T100+ T100 TR165 Cu/Cu lub Cu/ Al EKRANOWANIE (db) >85 >90 >95 >100 >105 >110 >125 SPIS NUMERÓW KATALOGOWYCH KABLE KONCENTRYCZNE SK2000+ T100A+ SK110+ SK100+ SK6F+ Cu / CuSn Cu / CuSn Cu / Al CCS / Al 3 warstwy ekranowania TSH 4138xx 4140xx (SK2003+) 4137xx 4136xx 4148xx 2 warstwy ekranowania T200+ T100+ T100 CXT CXT-1 CXT-50 CXT-60 Cu / Cu Cu / Cu Cu / Al Cu / Al CCS / Al CCS / Al CCS / Al xx 2126xx 2128xx 2127xx xx 2125xx 2151xx SPECYFIKACJE POSZCZEGÓLNYC KLAS Klasa Częstotliwość Tłumienie ekranowania Klasa Częstotliwość Tłumienie ekranowania Klasa Częstotliwość Tłumienie ekranowania 5-30 MHz TI < 2,5 mω/m 5-30 MHz TI < 5 mω/m 5-30 MHz TI < 15 mω/m A MHz SA > 95 db MHz SA > 85 db A MHz SA > 85 db MHz SA > 75 db B MHz SA > 75 db MHz SA > 65 db MHz SA > 75 db MHz SA > 65 db MHz SA > 55 db 6 Według norm europejskih: EN Kable wewnętrzne 5...3GHz / EN Kable zewnętrzne 5...3GHz TELEVES KABLE KONCENTRYCZNE I AKCESORIA SA: Shielding Attenuation TI: Transfer Impedance

7 GAMA KABLI KLASY A+ 3 warstwy ekranowania NR KATALOGOWY Rodzaj SK2000+ T100A+ SK2003+ SK110+ SK100+ SK6F+ Ø mm 1,02 1,02 1,02 1,02 Żyła Tworzywo Cu Cu Cu CCS wewnętrzna Rezyst. Ohm/Km <22 <22 <22 <110 Dielektryk Ø mm 4,6 4,6 4,6 4,6 Tworzywo PEE PEE PEE PEE Folia wewnętrzna Tworzywo B B B B Tworzywo CuSn (98% Cu) CuSn (98% Cu) Al Al Wymiary Oplot (N c xn s xø) 24x7x0,10 16x6x0,10 16x6x0,12 16x6x0,12 Rezyst. Ohm/Km <11 <15 <22 <30 Pokrycie % Druga folia ekranująca Tak Tak Tak Tak Żel Nie Nie Nie Nie Ø mm 6,7 6,7 6,7 6,8 Osłona Kolor B B B Cz Cz B B B Cz B B B B zewnętrzna Tworzywo PVC LSFH Odporność UV PVC PVC PVC Minimalny promień zgięcia mm 33,5 33,5 33,5 34 Ekran. przy 1GHz db >95 >95 >95 >95 Pojemność pf/m Impedancja Ohm Rezystancja DC Ohm/m <0,032 <0,037 <0,044 <0,013 Min. prędkość propagacji % Opakowanie m/rolka Rodzaj Użytkowanie Wewnętrzny Zewnętrzny Wewnętrzny Wewnętrzny Wewnętrzny Maks. tłumienie (db/m) 200 0,09 0,09 0,09 0, ,14 0,14 0,14 0, ,18 0,18 0,18 0,19 Częstotliwość ,21 0,21 0,21 0,22 tłumienia (MHz) ,25 0,25 0,25 0, ,28 0,28 0,28 0, ,31 0,31 0,31 0, ,32 0,32 0,32 0,33 Osłona Użycie PVC Wewnętrzny PE Zewnętrzny LSFH Specjalny Rodzaje opakowania: Skład folii wewnętrznej A Aluminium + Poliester + Aluminium B Aluminium + Poliester C Miedź + Poliester D Aluminium + Polipropylen Inne skróty PE Polietylen PEE Polietylen Exp. PVC Polichlorek winylu LSFH Low Smoke Free Halogen LSZH LSFH Rolka plastikowa Rolka kartonowa Rolka drewniana Rolka ofoliowana Al Aluminium Cu Miedź CCS Copper Clad Steel: Stal miedziowana CCA Copper Clad Aluminium: Aluminium miedziowane CuSn Cynowana Miedź TCCAM Tinned copper Clad aluminium Magnesium 7

8 GAMA KABLI KLASY A 2 warstwy ekranowania NR KATALOGOWY Rodzaj T-200+ T-100+ T-100+ T-100+ Ø mm 1,20 1,13 1,13 1,13 Żyła wewnętrzna Tworzywo Cu Cu Cu Cu Rezyst. Ohm/Km <16 <20 <20 <20 Dielektryk Ø mm 5,0 4,8 4,8 4,8 Tworzywo PEE PEE PEE PEE Folia wewnętrzna Tworzywo C C C C Tworzywo Cu Cu Cu Cu Wymiary Oplot (N c xn s xø) 16x8x0,11 16x8x0,11 16x8x0,11 16x8x0,11 Rezyst. Ohm/Km <12 <12 <12 <12 Pokrycie % Folia antymigracyjna Tak Tak Tak Tak Żel Nie Nie Nie Nie Ø mm 6,9 6,6 6,6 6,6 Osłona zewnętrzna Kolor Sz B B Cz Cz Cz Sz Tworzywo LSFH PVC PE LSFH Minimalny promień zgięcia mm 34, Ekran. przy 1GHz db >85 >85 >85 >85 Pojemność pf/m Impedancja Ohm Rezystancja DC Ohm/m <0,028 <0,032 <0,032 <0,032 Min. prędkość propagacji % Opakowanie m/rolka Rodzaj Użytkowanie Wewnętrzny Wewnętrzny Zewnętrzny Wewnętrzny Maks. tłumienie (db/m) Częstotliwość tłumienia (MHz) 200 0,07 0,08 0,08 0, ,12 0,13 0,13 0, ,15 0,16 0,16 0, ,17 0,19 0,19 0, ,20 0,22 0,22 0, ,23 0,25 0,25 0, ,25 0,28 0,28 0, ,27 0,30 0,30 0,30 8 TELEVES KABLE KONCENTRYCZNE I AKCESORIA

9 2 warstwy ekranowania NR KATALOGOWY Rodzaj T-100 CXT CXT-1 Ø mm 1,13 1,00 1,00 Żyła wewnętrzna Tworzywo Cu Cu CCS Rezyst. Ohm/Km <20 <23 <120 Dielektryk Ø mm 4,7 4,5 4,7 Tworzywo PEE PEE PEE Folia wewnętrzna Tworzywo A B B Tworzywo Al Al Al Wymiary Oplot (N c xn s xø) 16x8x0,12 16x8x0,12 16x8x0,12 Rezyst. Ohm/Km <27 <31 <30 Pokrycie % Folia antymigracyjna Nie Nie Nie Żel Nie Nie Nie Ø mm 6,6 6,5 6,7 Osłona zewnętrzna Kolor B B Cz Cz Cz B B Sz B B B Cz Cz Tworzywo PVC PE PVC LSFH PVC Minimalny promień zgięcia mm 33 32,5 33 Ekran. przy 1GHz db >85 >85 >85 Pojemność pf/m Impedancja Ohm Rezystancja DC Ohm/m <0,050 <0,015 <0,150 Min. prędkość propagacji % Opakowanie m/rolka Rodzaj Użytkowanie Wewnętrzny Zewnętrzny Wewnętrzny Wewnętrzny Maks. tłumienie (db/m) 200 0,08 0,09 0, ,13 0,14 0, ,16 0,19 0,20 Częstotliwość tłumienia (MHz) ,19 0,21 0, ,22 0,25 0, ,25 0,29 0, ,28 0,32 0, ,30 0,35 0,38 9

10 GAMA KABLI KLASY A SPECJALNE ZASTOSOWANIE 2 warstwy ekranowania NR KATALOGOWY Rodzaj CXT-5 TR-165 1/2 CXT-50 CXT-60 Ø mm 0,80 1,63 2,70 0,80 1,00 Żyła wewnętrzna Tworzywo Cu Cu Cu CCS CCS Rezyst. Ohm/Km <37 <9 <3,2 <140 <95 Dielektryk Ø mm 3,4 7,2 11,5 3,8 4,7 Tworzywo PEE PEE PEE PEE PEE Folia wewnętrzna Tworzywo A D C A A Tworzywo TCCAM Cu Cu Al Al Wymiary 16x7x 16x8x Oplot (N c xn s xø) 16x6x0,12 16x8x0,15 24x6x0,12 0,12 0,12 Rezyst. Ohm/Km <28 <7,2 <7 <32 <30 Pokrycie % Folia antymigracyjna Nie Nie Nie Nie Nie Żel Nie Tak Tak Nie Nie Ø mm 5,0 10,1 15 6,0 6,9 Osłona zewnętrzna Kolor B Cz Cz B B Tworzywo PVC PE PE PVC PVC Minimalny promień zgięcia mm ,5 Ekran. przy 1GHz db >85 >85 >85 >85 >85 Pojemność pf/m Impedancja Ohm Rezystancja DC Ohm/m <0,065 <0,016 <0,010 <0,172 <0,125 Min. prędkość propagacji % m/rolka Opakowanie Rodzaj Użytkowanie Wew. (μcable) Zew. (do ziemi) Zew. (do ziemi) Wewnętrzny Maks. tłumienie (db/m) Częstotliwość tłumienia (MHz) 200 0,11 0,05 0,11 0,11 0, ,17 0,09 0,18 0,18 0, ,23 0,12 0,23 0,23 0, ,25 0,13 0,26 0,26 0, ,30 0,15 0,30 0,30 0, ,34 0,18 0,35 0,35 0, ,37 0,19 0,38 0,38 0, ,39 0,21 0,40 0,40 0,34 10 TELEVES KABLE KONCENTRYCZNE I AKCESORIA

11 DODATKOWE INFORMACJE WYKAZ TŁUMIENIA DLA RÓŻNYCH KABLI KONCENTRYCZNYCH 0,00-2,00-4,00-6,00-8,00-10,00-12,00-14,00-16,00-18,00-20,00-22,00-24,00-26,00-28,00-30,00-32,00-34,00-36,00-38,00-40,00-42,00-44,00-46,00-48,00-50,00-52,00-54,00-56,00-58,00-60,00 5, 304,5 604, 903,5 1203, 1502,5 1802, 2101,5 2401, 2700,5 3000, 1/2 inch TR165 T-200+ T-100 T-100+ CXT SK100+ CXT-1 KALKULACJA POKRYCIA OPLOTU SK2000 / SK2003+ SK110+ SK6F+ TŁUMIENIE EKRANOWANIA ØM  % pokrycia = (2 F-F2 ) 100 gdzie: F = NS NP ØS / sen  i  = tan-1 2 π (ØB + 2 Øs) (NP/Nc) Nc: Liczba grup Ns: Liczba drutów w grupie NP: Liczba skrzyżowań Øs: Średnica drutu w calach ØB: Średnica struktury kabla pod oplotem Â: Kąt pomiędzy osią przewodu a grupą IMPEDANCJA TRANSFERU ZT Analiza kabla SK2000+ wykonana przez Dibkom - Niemiecki Instytut ds. Telekomunikacji 11

12 ZŁĄCZA I AKCESORIA OCHRONA SIECI KONCENTRYCZNYCH PRZED SYGNAŁAMI LTE/4G ZŁĄCZA EasyF pro Nowe złącza ProEasyF posiadają ekranowanie A+. Wyposażone są tylko w jedną śrubę, dzięki której zaciśnięcie żyły wewnętrznej jest znacznie bardziej skuteczne od połączeń przy zastosowaniu złączy zaciskowych. Wykonane z odlewu Zamak-5 z cynkiem zapewniają niezwykłą odporność i trwałość. Dowodem na to są niezliczone instalacje, w których zastosowano złącza PRO wcześniejszych generacji. Wkład charakterystyki kabla koncentrycznego do instalacji zależy od jakości złącza i montażu. Zastosowanie kabla z wysokim ekranowaniem bez użycia odpowiedniego złącza nie wystarczy. Złącza EasyF są najbardziej skutecznymi złączami na rynku. Jedną z wielkich zalet złączy EasyF jest szybki i prosty montaż złącza na przewodzie. Ponadto, nie są wymagane żadne specjalne narzędzia do uzyskania wysokiego ekranowania jak w przypadku złącz kompresyjnych GAMA PRODUKTÓW NR KAT. Rodzaj złącza IEC Męskie Ø 9,5mm IEC Żeńskie Ø 9,5mm Szybkie F CECHY WYRÓŻNIAJĄCE ŁATWY I SZYBKI MONTAŻ: Jedna śrubka. Połączenie zawsze widoczne. Brak części gwintowanych. Brak osobnych elementów. BEZPIECZNE POŁĄCZENIE: Jego zastosowanie pozwala zaoszczędzić czas i koszty instalacji. Gwarancja niezawodności połączenia bez konieczności konserwacji oraz sprawdzenia stanu złącza podczas jego eksploatacji. Instalator będzie miał świadomość, że w przypadku zakłóceń w danej instalacji, złącza nie będą ich przyczyną. ELEKTRYCZNIE DOSKONAŁE: W pełni zautomatyzowana produkcja. Pełna ochrona przed zakłóceniami w odbiorze sygnału telewizyjnego. Całkowita kompatybilność z pozostałymi elementami sieci dystrybucyjnej. Ze względu na jego jakość wykonania i wydajność, jest to odpowiednie złącze do stosowanie przy Dywidendzie Cyfrowej. 12 TELEVES KABLE KONCENTRYCZNE I AKCESORIA

13 ZŁĄCZA I AKCESORIA ZŁĄCZA EasyF pro SYSTEM MONTAŻU EASYF Otwarcie złącza Wprowadzenie przewodu Zamknięcie złącza PROFESJONALNE ZŁĄCZE WYGODNE Pokrywa na zawiasach i śruba pozostają zawsze na złączu ŁATWE Plastikowa prowadnica w kształcie szczeliny umieszcza żyłę wewnętrzną dokładnie w miejscu styku BEZPIECZNE Ząbkowana powierzchnia wewnętrzna gwarantuje pewny styk złącza z oplotem przewodu PROSTE Pojedyńcza śruba do zamknięcia złącza KLASA A+ Folia ekranująca KOMPAKTOWE Brak osobnych elementów Wykonane z Zamak u Zabiezpieczone przed korozją systemem RPR PRZEDŁUŻACZE KONCENTRYCZNE ZE ZŁĄCZAMI PRO EASYF Telefony komórkowe lub inne terminale wykorzystujące pasmo LTE nadają w częstotliwościach, które mogą zakłócać odbiorniki naziemnej telewizji cyfrowej. Punkty wejścia tych sygnałów znajdują się w pobliżu odbiorników lub telewizorów, które nie mają odpowiedniego ekranowania chroniącego przed LTE/4G. Najbardziej krytycznym punktem wejścia zakłóceń jest przedłużacz łączący gniazdko TV z telewizorem lub odbiornikiem. Przedłużacze koncentryczne Televés wykonane są z kabla T200+ o wysokim ekranowaniu i posiadają osłonę LSFH. Wyposażone są w złącza klasy A+, które zapobiegają przedostawaniu się niepożądanych sygnałów do odbiorników naziemnej telewizji cyfrowej. GAMA PRODUKTÓW NR KAT. Przedłużacz Koncentryczny IEC Męskie - Żeńskie Ø 9,5mm 1,5m szare IEC Męskie - Żeńskie Ø 9,5mm 2,5m szare 13

14 Tabela kompatybilności złączy z kablami Złącza ekranowane Pozostałe złącza Rodzaj kabla Rodzaj kabla Rodzaj Nr katalogowy i zdjęcie SK (TSH) T200 T100 CXT CXT1 CXT5 CXT-50 CXT-60 TR165 1/2 Rodzaj Nr katalogowy i zdjęcie SK (TSH) T200 T100 CXT CXT1 CXT5 CXT-50 CXT-60 TR165 1/ (męskie) F nakręcane IEC (żeńskie) Szybkie F F kompresyjne (męskie) IEC 4131 (żeńskie) 4106 F 4120 Szybkie F / TELEVES KABLE KONCENTRYCZNE I AKCESORIA

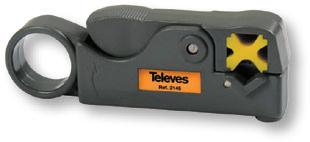

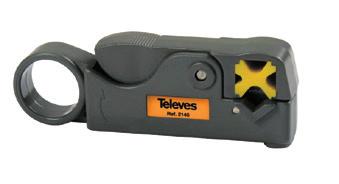

15 NARZĘDZIA STRIPPERY STOJAKI NA KABLE Akcesoria dla ułatwienia obsługi instalacji i zachowania mechanicznych właściwości kabla koncentrycznego. Nr kat Wykonane z lekkiego i wytrzymałego tworzywa Łatwe w transporcie Kompatybilne z rolkami plastikowymi 100m i 250m Kompatybilne z rolkami kabli światłowodowych (kable z 2 włóknami) Profesjonalne strippery do kabli koncentrycznych od 4,3 do 7 mm Ø. Idealne do złączy kompresyjnych. 100m Nr kat Strippery do kabli koncentrycznych do 7,5 mm Ø. MONTAŻ ZŁĄCZY KOMPRESYJNYCH Nr kat (Bez rolki kabla) 250m Nr kat Zaciskarka do złączy Nr kat Nr kat Narzędzie do nakładania złączy 15
