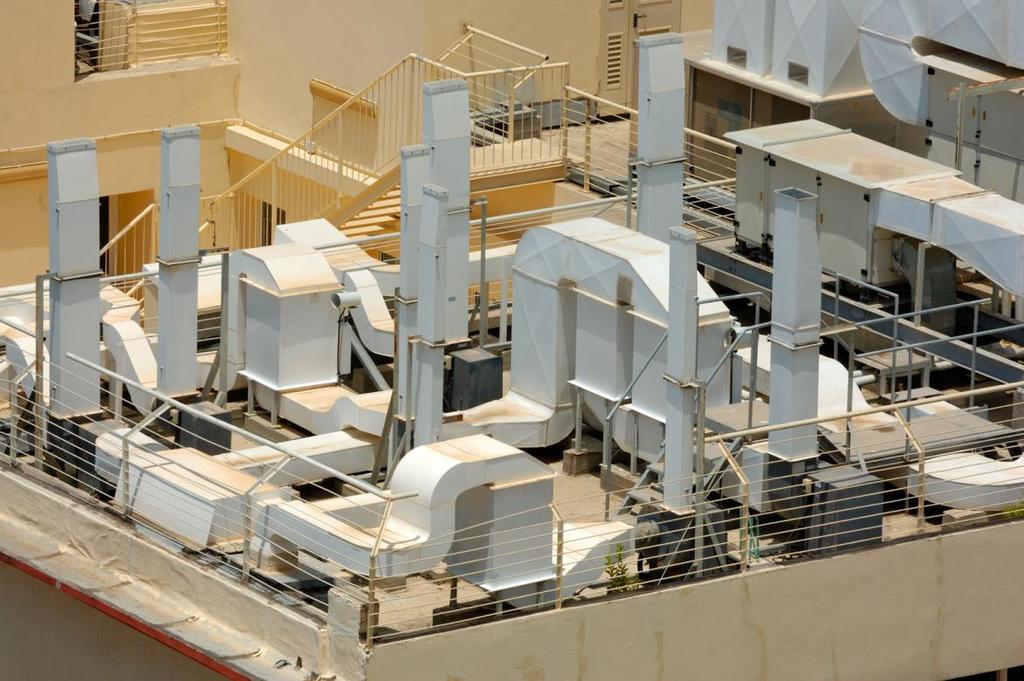

1 Przewody i akcesoria Lapp Kabel w systemach klimatyzacji i wentylacji Współczesne instalacje wentylacji i klimatyzacji to skomplikowane układy urządzeń. Wentylatory, pompy, setki zaworów i czujników, sterowniki. Zarządzanie takim układem wymaga odpowiedniego systemu automatyki, a ten z kolei nie będzie funkcjonował bez przewodów elektrycznych. Firma Lapp Kabel, jako uznany producent przewodów elektrycznych na potrzeby przemysłu, przygotowała też propozycję, która zainteresuje elektryków i automatyków specjalizujących się w branży klimatyzacyjnej i wentylacyjnej.

2 Dlaczego produkty Lapp Kabel? Ponad 50 lat doświadczenia w konstruowaniu i produkcji przewodów elektrycznych Spełnienie wszelkich wymogów technicznych i prawnych Magazyn w Polsce, 3000m 2 Szeroka gama wyrobów

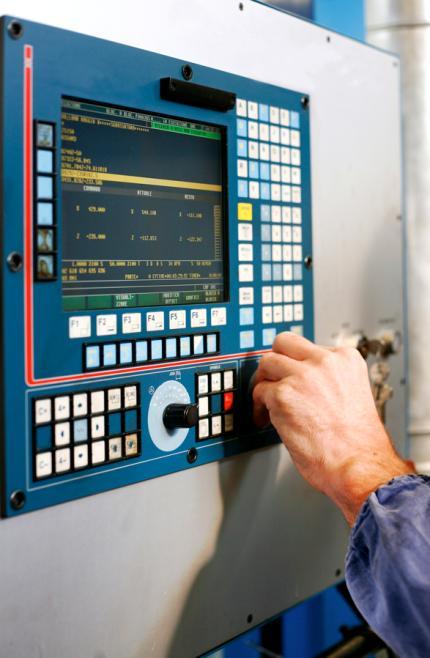

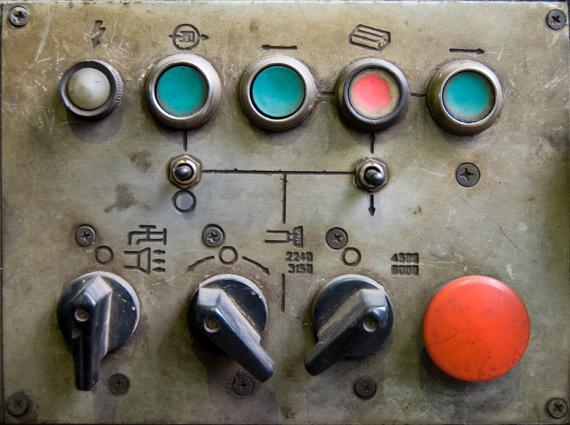

3 Zakres produkcji obejmuje przewody do zasilania i sterowania min max Przekrój żyły 0,08 mm mm 2 Liczba żył Napięcie izolacji 250 V 1 kv Temp. pracy o C o C ÖLFLEX zasilanie sterowanie przez przekaźniki tradycyjne pulpity sterownicze UNITRONIC sterowniki PLC transmisja cyfrowa

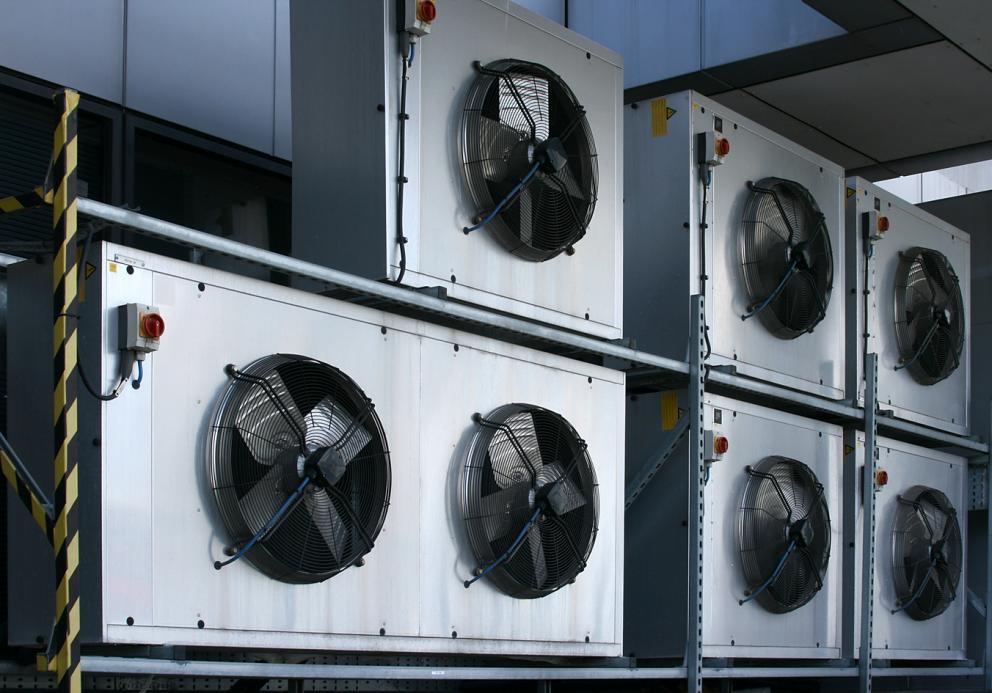

4 Najczęstsze problemy przy montażu instalacji elektrycznej Potrzeba stosowania dużej liczby żył Mało miejsca do prowadzenia instalacji Różnorodne i zmienne warunki pracy instalacji, w tym odporność na promieniowanie UV Potrzeba dostarczenia dużych mocy do napędów wentylatorów Duża liczba czujników i odbiorników Konieczność zachowania kompatybilności elektromagnetycznej (EMC) Rozwiązaniem są produkty Lapp Kabel skierowane specjalnie do zastosowania w branży klimatyzacji i wentylacji

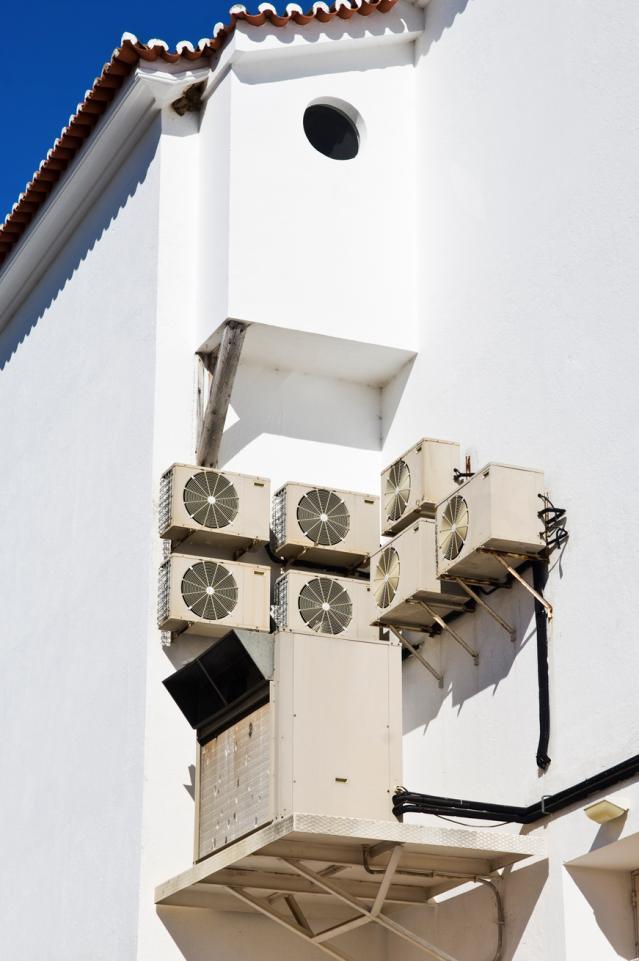

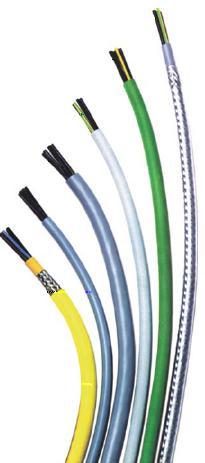

5 Aby Twoja instalacja nie wyglądała tak => Przewody sterownicze ÖLFLEX Największy realny typoszereg do żył Małe i stabilne średnice zewnętrzne => oszczędność miejsca Wysoka giętkość Olejoodporność w standardzie ÖLFLEX CLASSIC 100 ÖLFLEX CLASSIC 110 Żyły kolorowe Napięcie nominalne U 0 /U 300/500V (do 1,5mm 2 ) lub 450/750V (od 2,5mm 2 ) Izolacja zewnętrzna z olejoodpornego PCV Duża odporność chemiczna Samogasnąca, srebrnoszara Temperatura pracy w ruchu -5 C do +70 C Żyły miedziane giętkie, klasa 5. G = z żyłą żółto-zieloną X = bez żyły żółto-zielonej, np. 7G1,0 i 7X1,0 Żyły czarne z białymi numerami Napięcie nominalne U 0 /U 300/500V

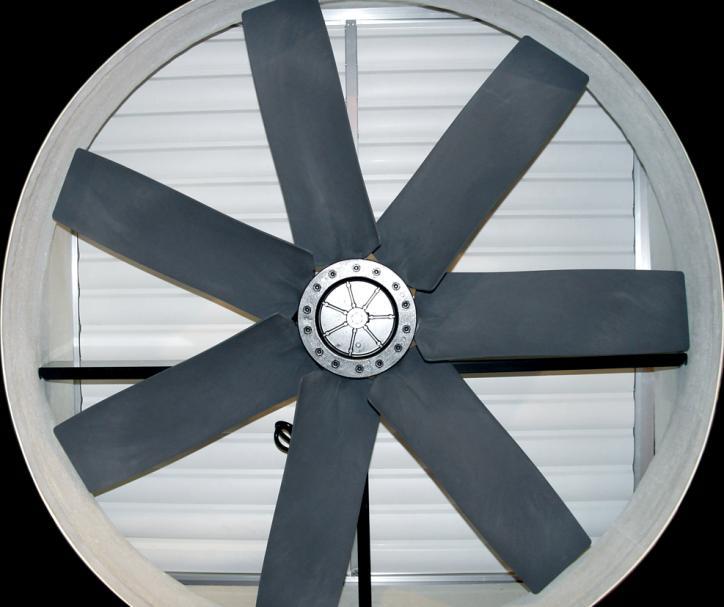

6 Zasilanie wentylatorów Małych Przewody zasilające ÖLFLEX ÖLFLEX CLASSIC 100 solidna podstawa instalacji ÖLFLEX CLASSIC 100 CY ekranowany za rozsądną cenę ÖLFLEX CLASSIC Black 110/110 CY odporny na UV ÖLFLEX-SERVO 2YLSCYK-JB ekran dla wymagających i dużych

7 Aby nic Cię nie zaskoczyło Przewody pomiarowe do czujników UNITRONIC LiYY UNITRONIC LiYCY i znał potrzebne wartości Żyły kolorowe o przekrojach od 0,14mm 2 do 1,5mm 2 Najmniejsze średnice zewnętrzne LiYCY ochrona sygnałów przed zakłóceniami elektromagnetycznymi UWAGA! Tylko do zastosowań słaboprądowych

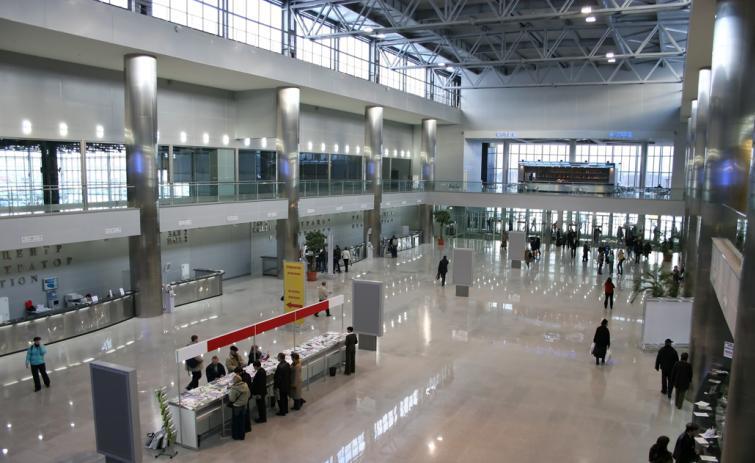

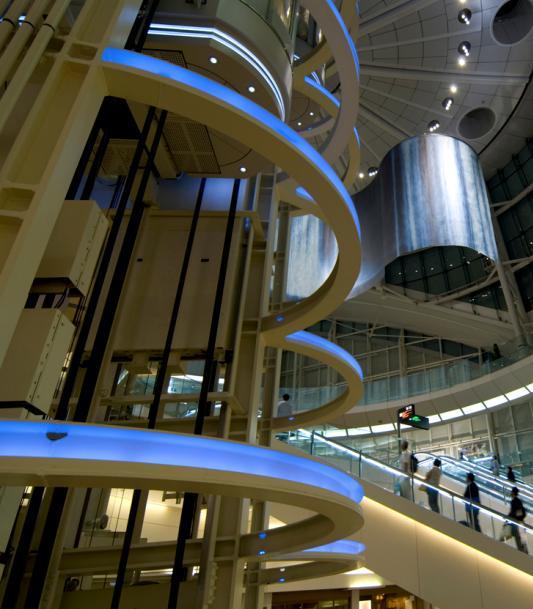

8 Bezpieczeństwo pożarowe = przewody bezhalogenowe Obiekty publiczne kina, centra handlowe, dworce, lotniska, biurowce, Potrzeba skutecznej ewakuacji ludzi Ograniczenie agresywnych związków chemicznych Przewody bezhalogenowe Nie wydzielają trujących substancji w trakcie palenia Nie wydzielają gęstego dymu Dostępne jako przewody sterownicze i pomiarowe ÖLFLEX CLASSIC 130 H Pomiarowy UNITRONIC LiHCH (TP)

9 Szczelność instalacji Dławnice kablowe SKINTOP i SKINDICHT Kilkadziesiąt typów Gwinty M i PG Szczelność IP44 IP68 Różnorodne materiały Akcesoria, redukcje, przejściówki Porównanie zakresów dławienia SKINTOP z gwintem PG i M min max Dławione średnice 2,0 mm 83 mm Szczelność IP (10 bar) Temp. pracy - 40 o C o C

10 Osłona instalacji węże peszla SILVYN Kilkanaście typów Zawsze ze złączką końcową z gwintem M lub PG Szczelność IP44 IP68 Różnorodne materiały (metal + tworzywo) min max Średnice wewn. 7 mm 125 mm Szczelność IP Temp. pracy o C o C

11 Siedziba firmy w Polsce LAPP KABEL Sp. z o.o. ul. Wrocławska 33 d Długołęka Mirków tel. (0-71) fax (0-71) Zapraszamy Poniedziałek piątek 8:00-16:00 Oferty Zamówienia Logistyka Księgowość
