Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz budynków.

Transkrypt

1 TECHNOKONTROL YKSLY KABLE DLA ELEKTRONIKI PRZEMYSŁOWEJ I AUTOMATYKI ZASTOSOWANIE Kable sygnalizacyjne TECHNOKONTROL YKSLY przeznaczone są do pracy w systemach sterowania, sygnalizacji, monitoringu, w systemach przetwarzania danych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki. Kable nadają się do zasilania niewielkich odbiorników pod warunkiem, że prądy nie przekraczają dopuszczalnych dla obciążalności podanych w naszym Informatorze Technicznym. Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz budynków. Powłoka charakteryzuje się dobrą odpornością na działanie olejów. BUDOWA - żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie), klasy 5 wg PN-EN 60228, - izolacja żył wykonana z polwinitu izolacyjnego (PVC) - kolory izolacji żył wg normy DIN VDE 47100, - żyły izolowane skręcone warstwami w ośrodek, - ośrodek owinięty taśmą poliestrową, - powłoka wykonana z czarnego polwinitu oponowego (PVC), inne kolory na życzenie. WYKONANIA SPECJALNE TECHNOKONTROL YvKSLY - kable ze wzmocnioną czarną powłoką polwinitową (PVC), które mogą być instalowane na zewnątrz budynku. TECHNOKONTROL YKSLY-Nr - kable z czarną izolacją i białym nadrukiem koloru żyły (opcja dostępna dla kabli z żyłami o przekroju 0,50 mm 2 ). TECHNOKONTROL YKSLY-O - kable przeznaczone do eksploatacji w warunkach częstej styczności z materiałami ropopochodnymi np. stacje benzynowe, magazyny, stacje przeładunkowe materiałów pędnych, smarów itp. Powłoka kabli wykonana jest ze specjalnego tworzywa termoplastycznego na bazie polichlorku winylu (PVC) spełniającego wymagania normy PN-EN w zakresie olejoodporności. TECHNOKONTROL HKSLH - kable bezhalogenowe stosowane tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru. W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne. TECHNOKONTROL YKSLY - w wersji do zastosowania w obwodach iskrobezpiecznych. K013P01A A2-1

2 TECHNOKONTROL YKSLY DANE TECHNICZNE Przekrój żył mm 2 0,35 0,5 0,75 1 1,5 2,5 Wartość szczytowa napięcia pracy V Próba napięciowa V sk Maksymalna rezystancja żył w temp.20 C Ω/km 55,4 39,0 26,0 19,5 13,3 7,98 Pojemność między żyłami przy 1 khz, około nf/km Napięcie pracy U o /U Minimalna rezystancja izolacji Indukcyjność, około Impedancja, około 300/300 V 20 MΩ km 0,7 mh/km 80 Ω Zakres temperatur pracy dla instalacji stałych dla instalacji ruchomych Minimalny promień gięcia Palność Próby palności Wykonanie wg normy = przewód spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG od - 30 do + 80 C od - 5 do + 70 C 7,5 x średnica nierozprzestrzeniający płomienia PN-EN i IEC WT-TK-14 Liczba żył Liczba żył 2 x 0,35 4,7 6,8 24,5 3 x 0,35 4,9 10, x 0,35 5,3 13, x 0,35 6, x 0,35 6,5 20, x 0,35 6,5 23, x 0,35 7,2 27, x 0,35 8, x 0,35 8,5 40, x 0,35 8,9 47, x 0,35 9, x 0,35 10, x 0,35 10, x 0,35 10, x 0,35 11, x 0,35 11, x 0,35 11, x 0,35 12, x 0,35 13,0 10, x 0,35 13, x 0,35 13, x 0,35 13, x 0,35 13, x 0,35 14, x 0,35 15, x 0,35 15, x 0,35 16, x 0,35 16, x 0,35 16, x 0,35 16, x 0,5 6,4 24, x 0,5 6,9 29, x 0,5 6,9 33, x 0,5 7,3 38, x 0,5 8,9 48, x 0,5 9, x 0,5 9, x 0,5 10, x 0,5 10, x 0,5 10, x 0,5 10, x 0,5 12, x 0,5 13, x 0,5 13, x 0,5 14, x 0,5 14, x 0,5 16, x 0,5 16, x 0,5 17, x 0,5 5,0 9, x 0,5 5,2 14, x 0,5 5,9 19, x 0,75 5,7 14, x 0,75 6,0 21, x 0,75 6,5 29, x 0,75 7,1 36, x 0,75 7, x 0,75 10, x 0,75 10, x 0,75 10, x 0,75 11, x 0,75 12, x 0,75 14, x 0,75 15, x 0,75 15, x 0,75 16, K013P01A A2-1

3 TECHNOKONTROL YKSLY Liczba żył Liczba żył 37 x 0,75 16, x 0,75 19, x 0,75 19, x 0,75 19, x 1,5 13, x 1,5 13, x 1,5 14, x 1,5 15, x 1,5 18, x 1,5 19, x 1,5 19, x 1,5 20, x 1,5 21, x 1,5 24, x 1,5 24, x 1,5 25, x 1,0 5,9 19, x 1,0 6,2 29, x 1,0 6,7 38, x 1,0 7,4 48, x 1,0 8, x 1,0 10, x 1,0 10, x 1,0 11, x 1,0 12, x 1,0 12, x 1,0 15, x 1,0 15, x 1,0 16, x 1,0 16, x 1,0 17, x 1,0 19, x 1,0 20, x 1,0 20, x 1,5 6,9 28, x 1,5 7,3 42, x 1,5 8, x 1,5 8, x 1,5 9, x 1,5 12, x 2,5 7,9 47, x 2,5 8, x 2,5 9, x 2,5 10, x 2,5 11, x 2,5 14, x 2,5 15, x 2,5 15, x 2,5 16, x 2,5 17, x 2,5 21, x 2,5 21, x 2,5 22, x 2,5 23, x 2,5 24, x 2,5 27, Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie żył. K013P01A A2-1

4 TECHNOKONTROL YKSLY-P KABLE DLA ELEKTRONIKI PRZEMYSŁOWEJ I AUTOMATYKI ZASTOSOWANIE Kable sygnalizacyjne TECHNOKONTROL YKSLY-P z wiązkami parowymi przeznaczone są do pracy w systemach sterowania, sygnalizacji, monitoringu, w systemach przetwarzania danych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki. Zastosowanie wiązek parowych zmniejsza wzajemne oddziaływanie pomiędzy sygnałami przesyłanymi w kablu oraz zmniejsza wpływ zakłóceń pochodzących z zewnątrz. Kable nadają się do zasilania niewielkich odbiorników pod warunkiem, że prądy nie przekraczają dopuszczalnych dla obciążalności podanych w naszym Informatorze Technicznym. Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz budynków. Powłoka charakteryzuje się dobrą odpornością na działanie olejów. BUDOWA - żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie), klasy 5 wg PN-EN 60228, - izolacja żył wykonana z polwinitu izolacyjnego (PVC) - kolory izolacji żył wg normy PN-92/T-90321, zgodnej z IEC , - żyły izolowane skręcone w pary, - pary skręcone warstwami w ośrodek, - ośrodek owinięty taśmą poliestrową, - powłoka wykonana z czarnego polwinitu oponowego (PVC), inne kolory na życzenie. WYKONANIA SPECJALNE TECHNOKONTROL YvKSLY-P - kable ze wzmocnioną czarną powłoką polwinitową (PVC), które mogą być instalowane na zewnątrz budynku. TECHNOKONTROL YKSLY-P-O - kable przeznaczone do eksploatacji w warunkach częstej styczności z materiałami ropopochodnymi np. stacje benzynowe, magazyny, stacje przeładunkowe materiałów pędnych, smarów itp. Powłoka kabli wykonana jest ze specjalnego tworzywa termoplastycznego na bazie polichlorku winylu (PVC) spełniającego wymagania normy PN-EN w zakresie olejoodporności. TECHNOKONTROL HKSLH-P - kable bezhalogenowe używane tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru. W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne. TECHNOKONTROL YKSLY-P - w wersji do zastosowania w obwodach iskrobezpiecznych. K017P01A A2-2

5 TECHNOKONTROL YKSLY-P DANE TECHNICZNE Przekrój żył mm 2 0,35 0,5 0,75 1,0 1,5 2,5 Wartość szczytowa napięcia pracy V Próba napięciowa V sk Maksymalna rezystancja pętli żył w temp.20 C Ω/km 110,8 78,0 52,0 39,0 26,6 15,96 Pojemność pary żył przy 1 khz, około nf/km Napięcie pracy U o /U Minimalna rezystancja izolacji Indukcyjność, około Impedancja, około Asymetria pojemności, maks. 300/300 V 20 MΩ km 0,7 mh/km 80 Ω 300 pf/100 m Zakres temperatur pracy dla instalacji stałych dla instalacji ruchomych Minimalny promień gięcia Palność Próby palności Wykonanie wg normy = przewód spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG od - 30 do + 80 C od - 5 do + 70 C 7,5 x średnica nierozprzestrzeniający płomienia PN-EN i IEC WT-TK-16 2 x 2 x 0,35 6,9 13,6 43,0 3 x 2 x 0,35 7,3 20,4 55,5 4 x 2 x 0,35 8,3 27,2 72,5 5 x 2 x 0,35 9,1 34,0 86,5 6 x 2 x 0,35 10,1 40,8 105,5 7 x 2 x 0,35 10,1 47,6 116,5 8 x 2 x 0,35 10,5 54,4 133,0 10 x 2 x 0,35 12,3 68,0 164,0 12 x 2 x 0,35 12,9 81,6 189,0 14 x 2 x 0,35 13,8 95,2 215,0 16 x 2 x 0,35 15,0 108,8 254,0 18 x 2 x 0,35 15,5 122,4 280,0 20 x 2 x 0,35 16,3 136,0 310,0 24 x 2 x 0,35 17,8 163,2 359,0 25 x 2 x 0,35 17,9 170,0 371,5 30 x 2 x 0,35 20,0 204,0 453,5 31 x 2 x 0,35 20,1 210,8 472,5 33 x 2 x 0,35 20,8 224,4 492,5 37 x 2 x 0,35 21,9 251,6 544,0 40 x 2 x 0,35 22,5 272,0 598,0 44 x 2 x 0,35 24,0 299,2 654,0 48 x 2 x 0,35 24,9 326,4 705,0 50 x 2 x 0,35 25,2 340,0 731,0 52 x 2 x 0,35 25,8 353,6 756,5 56 x 2 x 0,35 26,6 380,8 807,5 12 x 2 x 0,5 13,9 116,2 234,0 14 x 2 x 0,5 15,2 135,5 280,5 16 x 2 x 0,5 16,1 154,9 314,0 18 x 2 x 0,5 16,7 174,2 345,5 20 x 2 x 0,5 17,5 193,6 382,5 24 x 2 x 0,5 19,5 232,3 464,0 25 x 2 x 0,5 19,7 242,0 482,0 30 x 2 x 0,5 21,5 290,4 564,0 31 x 2 x 0,5 21,6 300,1 582,5 33 x 2 x 0,5 22,4 319,4 613,5 37 x 2 x 0,5 23,9 358,2 700,0 40 x 2 x 0,5 24,6 387,2 750,0 44 x 2 x 0,5 25,8 425,9 815,5 48 x 2 x 0,5 26,8 464,6 881,0 50 x 2 x 0,5 27,1 484,0 911,0 52 x 2 x 0,5 27,8 503,4 946,0 56 x 2 x 0,5 28,5 542,1 1012,0 2 x 2 x 0,5 7,6 19,4 54,5 3 x 2 x 0,5 8,1 29,4 71,0 4 x 2 x 0,5 8,8 38,7 88,0 5 x 2 x 0,5 9,9 48,4 110,5 6 x 2 x 0,5 10,8 58,1 128,5 7 x 2 x 0,5 10,8 67,8 143,0 8 x 2 x 0,5 11,3 77,5 162,0 10 x 2 x 0,5 13,2 96,8 202,0 2 x 2 x 0,75 8,5 29,1 69,5 3 x 2 x 0,75 9,0 43,7 91,5 4 x 2 x 0,75 10,1 58,2 120,0 5 x 2 x 0,75 11,1 72,7 144,5 7 x 2 x 0,75 12,3 101,8 194,5 10 x 2 x 0,75 15,3 145,4 281,0 12 x 2 x 0,75 16,0 174,5 325,5 14 x 2 x 0,75 17,1 203,6 372,0 16 x 2 x 0,75 18,1 232,6 418,5 24 x 2 x 0,75 22,0 349,0 620,0 27 x 2 x 0,75 23,6 392,6 708,5 30 x 2 x 0,75 24,7 436,2 777,5 33 x 2 x 0,75 25,7 479,8 846,5 37 x 2 x 0,75 27,0 538,0 938,0 2 x 2 x 1,0 8,8 38,8 81,0 K017P01A A2-2

6 TECHNOKONTROL YKSLY-P 3 x 2 x 1,0 9,4 58,2 109,0 4 x 2 x 1,0 10,5 77,6 142,5 5 x 2 x 1,0 11,6 97,0 172,5 7 x 2 x 1,0 12,8 135,8 233,5 10 x 2 x 1,0 15,9 194,0 336,5 12 x 2 x 1,0 16,7 232,8 392,0 14 x 2 x 1,0 17,8 271,6 449,0 16 x 2 x 1,0 19,3 310,4 522,5 24 x 2 x 1,0 23,4 465,6 771,0 27 x 2 x 1,0 24,6 523,8 856,5 30 x 2 x 1,0 25,7 582,0 942,0 33 x 2 x 1,0 26,8 640,2 1027,0 37 x 2 x 1,0 28,2 717,8 1139,0 7 x 2 x 1,5 15,8 198,8 345,5 10 x 2 x 1,5 19,5 284,0 464,5 12 x 2 x 1,5 20,5 340,8 576,5 14 x 2 x 1,5 21,9 397,6 661,5 16 x 2 x 1,5 23,6 454,4 766,0 24 x 2 x 1,5 28,1 681,6 1103,0 2 x 2 x 1,5 10,7 56,8 116,5 3 x 2 x 1,5 11,4 82,2 157,5 4 x 2 x 1,5 12,8 113,6 206,0 5 x 2 x 1,5 14,5 142,0 262,0 2 x 2 x 2,5 12,3 94,8 169,5 3 x 2 x 2,5 13,1 142,2 232,0 4 x 2 x 2,5 14,8 189,6 309,0 5 x 2 x 2,5 16,3 237,0 376,0 7 x 2 x 2,5 17,8 331,8 502,0 10 x 2 x 2,5 22,1 474,0 719,0 12 x 2 x 2,5 23,6 568,8 863,5 14 x 2 x 2,5 25,2 663,6 993,5 16 x 2 x 2,5 26,7 758,4 1121,5 Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie par. K017P01A A2-2

7 TECHNOKONTROL YKSLYekw KABLE DLA ELEKTRONIKI PRZEMYSŁOWEJ I AUTOMATYKI ZASTOSOWANIE Kable sygnalizacyjne ekranowane TECHNOKONTROL YKSLYekw przeznaczone są do pracy w systemach sterowania, sygnalizacji, monitoringu, w systemach przetwarzania danych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki. Wspólny ekran statyczny chroni tory przed zakłóceniami indukowanymi przez zewnętrzne pola elektryczne. Kable nadają się do zasilania niewielkich odbiorników pod warunkiem, że prądy nie przekraczają dopuszczalnych dla obciążalności podanych w naszym Informatorze Technicznym. Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz budynków. Powłoka charakteryzuje się dobrą odpornością na działanie olejów. BUDOWA - żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie), klasy 5 wg PN-EN 60228, - izolacja żył wykonana z polwinitu izolacyjnego (PVC) - kolory izolacji żył wg normy DIN VDE 47100, - żyły izolowane skręcone warstwami w ośrodek, - ośrodek owinięty taśmą poliestrową, - wspólny ekran statyczny z laminowanej tworzywem folii metalowej, z żyłą uziemiającą wykonaną z miękkich drutów miedzianych ocynowanych, umieszczoną pod ekranem, - powłoka wykonana z czarnego polwinitu oponowego (PVC), inne kolory na życzenie enie. WYKONANIA SPECJALNE TECHNOKONTROL YvKSLYekw - kable ze wzmocnioną czarną powłoką polwinitową (PVC), które mogą być instalowane na zewnątrz budynku. TECHNOKONTROL YKSLYekw-Nr - kable z czarną izolacją i białym nadrukiem koloru żyły (opcja dostępna dla kabli z żyłami o przekroju 0,50 mm 2 ). TECHNOKONTROL YKSLYekw-O - kable przeznaczone do eksploatacji w warunkach częstej styczności z materiałami ropopochodnymi np. stacje benzynowe, magazyny, stacje przeładunkowe materiałów pędnych, smarów itp. Powłoka kabli wykonana jest ze specjalnego tworzywa termoplastycznego na bazie polichlorku winylu (PVC) spełniającego wymagania normy PN-EN w zakresie olejoodporności. TECHNOKONTROL HKSLHekw - kable bezhalogenowe używane tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru. W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne. TECHNOKONTROL YKSLYekw - w wersji do zastosowania w obwodach iskrobezpiecznych. K015P01A A2-3

8 TECHNOKONTROL YKSLYekw DANE TECHNICZNE Przekrój żył mm 2 0,35 0,5 0,75 1,0 1,5 2,5 Wartość szczytowa napięcia pracy V Próba napięciowa V sk Maksymalna rezystancja żył w temp.20 C Ω/km 55,4 39,0 26,0 19,5 13,3 7,98 Pojemność między żyłami przy 1 khz, około nf/km Napięcie pracy U o /U Minimalna rezystancja izolacji Indukcyjność, około Impedancja, około 300/300 V 20 MΩ km 0,7 mh/km 80 Ω Zakres temperatur pracy dla instalacji stałych dla instalacji ruchomych Minimalny promień gięcia Palność Próby palności Wykonanie wg normy = przewód spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG od - 30 do + 80 C od - 5 do + 70 C 10 x średnica nierozprzestrzeniający płomienia PN-EN i IEC WT-TK-14 Liczba żył Liczba żył 2 x 0,35 4,8 9, x 0,35 5,0 12,6 34,5 4 x 0,35 5,4 16,0 41,5 5 x 0,35 6,1 19,4 51,0 6 x 0,35 6,6 22,8 59,0 7 x 0,35 6,6 26,2 64,5 8 x 0,35 7,3 29,6 82,0 10 x 0,35 8,4 36,4 91,5 12 x 0,35 8,6 43,2 103,5 14 x 0,35 9,0 50,0 116,5 16 x 0,35 9,5 56,8 129,5 19 x 0,35 10,2 67,0 153,0 20 x 0,35 10,2 70,4 158,5 21 x 0,35 10,2 73,8 164,0 24 x 0,35 11,8 84,0 188,5 25 x 0,35 11,9 87,4 194,0 27 x 0,35 12,0 94,2 206,5 30 x 0,35 12,6 104,4 230,5 32 x 0,35 13,1 111,2 243,5 33 x 0,35 13,1 114,6 249,5 34 x 0,35 13,3 118,0 256,0 37 x 0,35 13,6 128,2 275,0 40 x 0,35 13,6 138,4 300,5 42 x 0,35 14,6 145,2 318,5 44 x 0,35 15,6 152,0 335,5 48 x 0,35 15,7 165,6 356,0 50 x 0,35 16,1 172,4 372,5 52 x 0,35 16,1 179,2 381,0 56 x 0,35 16,5 192,8 403,0 61 x 0,35 17,0 209,8 434,0 5 x 0,5 6,5 26,6 61,5 6 x 0,5 7,0 31,5 68,5 7 x 0,5 7,0 36,3 78,0 8 x 0,5 7,4 41,1 99,5 10 x 0,5 9,0 50,8 110,5 12 x 0,5 9,2 60,5 126,0 14 x 0,5 9,7 70,2 142,5 16 x 0,5 10,4 79,8 163,5 19 x 0,5 10,9 94,4 188,0 20 x 0,5 10,9 99,2 191,0 21 x 0,5 10,9 104,0 195,0 24 x 0,5 12,8 118,6 238,5 27 x 0,5 13,1 133,1 261,5 30 x 0,5 13,5 147,6 288,5 33 x 0,5 14,1 162,1 310,5 37 x 0,5 15,0 181,5 355,0 44 x 0,5 16,6 215,4 444,0 48 x 0,5 16,9 234,7 442,0 52 x 0,5 17,3 254,1 476,0 2 x 0,5 5,1 12,1 32,5 3 x 0,5 5,3 16,9 40,5 4 x 0,5 6,0 21,8 52,0 2 x 0,75 5,8 19,3 45,0 3 x 0,75 6,1 26,6 56,0 4 x 0,75 6,6 33,9 69,0 5 x 0,75 7,2 41,2 81,0 7 x 0,75 8,0 55,7 107,5 10 x 0,75 10,2 77,5 151,0 12 x 0,75 10,5 92,0 172,5 14 x 0,75 11,0 106,6 195,5 16 x 0,75 11,6 121,1 219,0 19 x 0,75 12,4 142,9 257,5 24 x 0,75 14,8 179,3 240,5 27 x 0,75 15,1 201,1 364,0 30 x 0,75 15,6 222,9 398,0 33 x 0,75 16,2 244,7 432,0 K015P01A A2-3

9 TECHNOKONTROL YKSLYekw Liczba żył Liczba żył 37 x 0,75 16,8 273,8 477,0 44 x 0,75 19,1 324,6 572,5 48 x 0,75 19,4 353,7 615,5 52 x 0,75 19,9 382,8 659,5 12 x 1,5 13,2 177,6 298,5 14 x 1,5 13,8 206,0 339,5 16 x 1,5 15,0 234,4 394,5 19 x 1,5 15,8 277,0 456,5 24 x 1,5 18,4 348,0 567,5 27 x 1,5 19,2 390,6 643,0 30 x 1,5 19,8 433,2 705,0 33 x 1,5 20,6 475,8 767,5 37 x 1,5 21,4 532,6 848,5 44 x 1,5 24,3 632,0 1015,5 48 x 1,5 24,7 688,8 1095,0 52 x 1,5 25,3 745,6 1176,0 2 x 1,0 6,0 24,2 50,5 3 x 1,0 6,3 33,9 65,0 4 x 1,0 6,8 43,6 80,0 5 x 1,0 7,5 53,3 95,0 7 x 1,0 8,3 72,7 127,0 10 x 1,0 10,6 101,8 178,5 12 x 1,0 10,9 121,2 206,0 14 x 1,0 11,4 140, 6 234,0 16 x 1,0 12,1 160,0 263,0 19 x 1,0 12,9 189,1 309,5 24 x 1,0 15,4 237,6 398,0 27 x 1,0 15,7 266,7 438,0 30 x 1,0 16,2 295,8 479,5 33 x 1,0 16,9 324,9 522,5 37 x 1,0 17,5 363,7 577,5 44 x 1,0 19,9 431,6 692,5 48 x 1,0 20,2 470,4 746,0 52 x 1,0 20,7 509,2 801,0 2 x 1,5 7,0 35,6 70,0 3 x 1,5 7,4 49,8 90,5 4 x 1,5 8,2 64,0 115,5 5 x 1,5 9,0 78,2 137,5 7 x 1,5 9,8 106,6 179,5 10 x 1,5 12,8 149,2 258,0 2 x 2,5 8,0 54,6 97,0 3 x 2,5 8,5 78,3 128,5 4 x 2,5 9,2 102,0 161,0 5 x 2,5 10,3 127,5 199,0 7 x 2,5 11,2 173,1 262,0 10 x 2,5 14,8 244,2 383,5 12 x 2,5 15,3 291,6 445,0 14 x 2,5 16,0 339,0 508,5 16 x 2,5 16,9 386,4 572,5 19 x 2,5 17,8 457,5 666,5 24 x 2,5 21,2 576,0 850,0 27 x 2,5 21,7 647,1 941,5 30 x 2,5 22,4 718,2 1035,5 33 x 2,5 23,7 789,3 1150,0 37 x 2,5 24,6 884,1 1275,0 44 x 2,5 27,5 1050,0 1499,0 Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie żył. K015P01A A2-3

10 TECHNOKONTROL YKSLYekw-P KABLE DLA ELEKTRONIKI PRZEMYSŁOWEJ I AUTOMATYKI ZASTOSOWANIE Kable sygnalizacyjne ekranowane TECHNOKONTROL YKSLYekw-P z wiązkami parowymi przeznaczone są do pracy w systemach sterowania, sygnalizacji, monitoringu, w systemach przetwarzania danych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki. Zastosowanie wiązek parowych zmniejsza wzajemne oddziaływanie pomiędzy sygnałami przesyłanymi w kablu. Wspólny ekran statyczny chroni tory przed zakłóceniami indukowanymi przez zewnętrzne pola elektryczne. Kable nadają się do zasilania niewielkich odbiorników pod warunkiem, że prądy nie przekraczają dopuszczalnych dla obciążalności podanych w naszym Informatorze Technicznym. Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz budynków. Powłoka charakteryzuje się dobrą odpornością na działanie olejów. BUDOWA - żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie), klasy 5 wg PN-EN 60228, - izolacja żył wykonana z polwinitu izolacyjnego (PVC) - kolory izolacji żył wg normy PN-92/T-90321, zgodnej z IEC , - żyły izolowane skręcone w pary, - pary skręcone warstwami w ośrodek, - ośrodek owinięty taśmą poliestrową, - wspólny ekran statyczny z laminowanej tworzywem folii metalowej, z żyłą uziemiającą wykonaną z miękkich drutów miedzianych ocynowanych, umieszczoną pod ekranem, - powłoka wykonana z czarnego polwinitu oponowego (PVC), inne kolory na życzenie. WYKONANIA SPECJALNE TECHNOKONTROL YvKSLYekw-P - kable ze wzmocnioną czarną powłoką polwinitową (PVC), które mogą być instalowane na zewnątrz budynku. TECHNOKONTROL YKSLYekw-P-O - kable przeznaczone do eksploatacji w warunkach częstej styczności z materiałami ropopochodnymi np. stacje benzynowe, magazyny, stacje przeładunkowe materiałów pędnych, smarów itp. Powłoka kabli wykonana jest ze specjalnego tworzywa termoplastycznego na bazie polichlorku winylu (PVC) spełniającego wymagania normy PN-EN w zakresie olejoodporności. TECHNOKONTROL HKSLHekw-P - kable bezhalogenowe używane tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru. W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne. TECHNOKONTROL YKSLYekw-P - w wersji do zastosowania w obwodach iskrobezpiecznych. K016P01A A2-4

11 TECHNOKONTROL YKSLYekw-P DANE TECHNICZNE Przekrój żył mm 2 0,35 0,5 0,75 1,0 1,5 2,5 Wartość szczytowa napięcia pracy V Próba napięciowa V sk Maksymalna rezystancja pętli żył w temp.20 C Ω/km 110,8 78,0 52,0 39,0 26,6 15,96 Pojemność pary żył przy 1 khz, około nf/km Napięcie pracy U o /U Minimalna rezystancja izolacji Indukcyjność, około Impedancja, około Asymetria pojemności, maks. 300/300 V 20 MΩ km 0,7 mh/km 80 Ω 300 pf/100 m Zakres temperatur pracy dla instalacji stałych dla instalacji ruchomych Minimalny promień gięcia Palność Próby palności Wykonanie wg normy = przewód spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG od - 30 do + 80 C od - 5 do + 70 C 10 x średnica nierozprzestrzeniający płomienia PN-EN i IEC WT-TK-16 2 x 2 x 0,35 7,0 16,0 47,0 3 x 2 x 0,35 7,6 22,8 59,5 4 x 2 x 0,35 8,4 29,6 77,0 5 x 2 x 0,35 9,2 36,4 91,0 6 x 2 x 0,35 10,2 43,2 110,0 7 x 2 x 0,35 10, ,0 8 x 2 x 0,35 10,6 56,8 137,5 10 x 2 x 0,35 12,4 70,4 169,0 12 x 2 x 0,35 13,0 84,0 194,0 14 x 2 x 0,35 13,9 97,6 220,5 16 x 2 x 0,35 15,1 111,2 259,5 18 x 2 x 0,35 15,6 124,8 285,5 20 x 2 x 0,35 16,4 138,4 316,0 24 x 2 x 0,35 17,9 165,6 365,0 25 x 2 x 0,35 18,0 172,4 377,5 30 x 2 x 0,35 20,1 206,4 460,0 31 x 2 x 0,35 20,2 213,2 479,0 33 x 2 x 0,35 20,9 226,8 499,0 37 x 2 x 0,35 22,0 254,0 551,0 40 x 2 x 0,35 22,6 274,4 605,0 44 x 2 x 0,35 24,1 301,6 661,5 48 x 2 x 0,35 25,0 328,8 712,5 50 x 2 x 0,35 25,3 342,4 738,5 52 x 2 x 0,35 25,9 356,0 764,0 56 x 2 x 0,35 26,7 383,2 815,5 12 x 2 x 0,5 14,0 118,6 239,5 14 x 2 x 0,5 15,3 137,9 286,0 16 x 2 x 0,5 16,2 157,3 320,0 18 x 2 x 0,5 16,8 176,6 351,5 20 x 2 x 0,5 17,6 196,0 388,5 24 x 2 x 0,5 19,6 234,7 470,5 25 x 2 x 0,5 19,8 244,4 488,5 30 x 2 x 0,5 21,6 292,8 571,0 31 x 2 x 0,5 21,7 302,5 589,5 33 x 2 x 0,5 22,5 321,8 620,5 37 x 2 x 0,5 24,0 360,6 707,5 40 x 2 x 0,5 24,7 289,6 757,5 44 x 2 x 0,5 25,9 428,3 823,0 48 x 2 x 0,5 26,9 467,0 888,0 50 x 2 x 0,5 27,2 486,4 919,0 52 x 2 x 0,5 27,9 505,8 954,0 56 x 2 x 0,5 28,6 544,5 1020,0 2 x 2 x 0,5 7,7 21,8 58,5 3 x 2 x 0,5 8,2 31,8 75,0 4 x 2 x 0,5 8,9 41,1 92,5 5 x 2 x 0,5 10,0 50,8 115,0 6 x 2 x 0,5 10,9 60,5 133,0 7 x 2 x 0,5 10,9 70,2 147,5 8 x 2 x 0,5 11,4 79,9 167,0 10 x 2 x 0,5 13,3 99,2 207,0 2 x 2 x 0,75 8,6 33,9 76,0 3 x 2 x 0,75 9,01 48,5 98,5 4 x 2 x 0,75 10,2 63,0 127,0 5 x 2 x 0,75 11,2 77,5 151,5 7 x 2 x 0,75 12,4 106,6 202,0 10 x 2 x 0,75 15,4 150,2 289,0 12 x 2 x 0,75 16,1 179,3 333,5 14 x 2 x 0,75 17,2 208,4 380,5 16 x 2 x 0,75 18,2 237,4 427,0 24 x 2 x 0,75 22,1 353,8 629,5 27 x 2 x 0,75 23,7 397,4 718,0 30 x 2 x 0,75 24,8 441,0 787,5 33 x 2 x 0,75 25,8 484,6 856,5 37 x 2 x 0,75 27,1 542,8 948,5 2 x 2 x 1,0 8,9 43,6 87,5 K016P01A A2-4

12 TECHNOKONTROL YKSLYekw-P 3 x 2 x 1,0 9,5 63,0 116,0 4 x 2 x 1,0 10,6 82,4 149,5 5 x 2 x 1,0 11,7 101,8 180,0 7 x 2 x 1,0 12,9 140,6 241,0 10 x 2 x 1,0 16,0 198,8 344,5 12 x 2 x 1,0 16,8 237,6 400,5 14 x 2 x 1,0 17,9 276,4 457,5 16 x 2 x 1,0 19,4 315,2 531,5 24 x 2 x 1,0 23,5 470,4 780,5 27 x 2 x 1,0 24,7 528,6 866,5 30 x 2 x 1,0 25,8 586,8 952,0 33 x 2 x 1,0 26,9 645,0 1037,5 37 x 2 x 1,0 28,3 722,6 1149,5 7 x 2 x 1,5 15,9 206,0 356,0 10 x 2 x 1,5 19,6 291,2 476,0 12 x 2 x 1,5 20,6 348,0 588,0 14 x 2 x 1,5 22,0 404,8 673,0 16 x 2 x 1,5 23,7 461,8 778,0 24 x 2 x 1,5 28,2 688,8 1116,0 2 x 2 x 1,5 10,8 64,0 126,0 3 x 2 x 1,5 11,5 89,4 167,0 4 x 2 x 1,5 12,9 120,8 216,0 5 x 2 x 1,5 14,6 149,2 272,5 2 x 2 x 2,5 12,4 102,0 179,5 3 x 2 x 2,5 13,2 149,4 242,0 4 x 2 x 2,5 14,9 196,8 319,5 5 x 2 x 2,5 16,4 244,2 386,5 7 x 2 x 2,5 17,9 339,0 513,0 10 x 2 x 2,5 22,2 481,2 731,0 12 x 2 x 2,5 23,7 576,0 875,5 14 x 2 x 2,5 25,3 670,8 1006,0 16 x 2 x 2,5 26,8 765,6 1134,0 Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie par. K016P01A A2-4

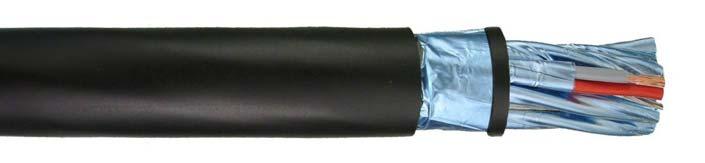

13 TECHNOKONTROL YKSLYekpekw KABLE DLA ELEKTRONIKI PRZEMYSŁOWEJ I AUTOMATYKI ZASTOSOWANIE Kable sygnalizacyjne TECHNOKONTROL YKSLYekpekw o wspólnym ekranie i z wiązkami parowymi ekranowanymi indywidualnie przeznaczone są do pracy w systemach sterowania, sygnalizacji, monitoringu, w systemach przetwarzania danych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki. Zastosowanie wiązek parowych indywidualnie ekranowanych w dużym stopniu zmniejsza wzajemne oddziaływanie pomiędzy sygnałami przesyłanymi w kablu. Wspólny ekran statyczny chroni tory przed zakłóceniami indukowanymi przez zewnętrzne pola elektryczne. Kable nadają się do zasilania niewielkich odbiorników pod warunkiem, że prądy nie przekraczają dopuszczalnych dla obciążalności podanych w naszym Informatorze Technicznym. Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz budynków. Powłoka charakteryzuje się dobrą odpornością na działanie olejów. BUDOWA - żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie), klasy 5 wg PN-EN 60228, - izolacja żył wykonana z polwinitu izolacyjnego (PVC) - kolory izolacji żył wg normy PN-92/T-90321, zgodnej z IEC , - żyły izolowane skręcone w pary, - ekran statyczny par z laminowanej tworzywem folii metalowej, z żyłą uziemiającą wykonaną z miękkich drutów miedzianych ocynowanych, umieszczoną pod ekranem, - pary ekranowane skręcone warstwami w ośrodek, - ośrodek owinięty taśmą poliestrową, - wspólny ekran statyczny z laminowanej tworzywem folii metalowej, z żyłą uziemiającą wykonaną z miękkich drutów miedzianych ocynowanych, umieszczoną pod ekranem, - powłoka wykonana z czarnego polwinitu oponowego (PVC), inne kolory na życzenie. WYKONANIA SPECJALNE TECHNOKONTROL YvKSLYekpekw - kable ze wzmocnioną czarną powłoką polwinitową (PVC), które mogą być instalowane na zewnątrz budynku. TECHNOKONTROL YKSLYekpekw-O - kable przeznaczone do eksploatacji w warunkach częstej styczności z materiałami ropopochodnymi np. stacje benzynowe, magazyny, stacje przeładunkowe materiałów pędnych, smarów itp. Powłoka kabli wykonana jest ze specjalnego tworzywa termoplastycznego na bazie polichlorku winylu (PVC) spełniającego wymagania normy PN-EN w zakresie olejoodporności. TECHNOKONTROL HKSLHekpekw - kable bezhalogenowe używane tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru. W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne. TECHNOKONTROL YKSLYekpekw - w wersji do zastosowania w obwodach iskrobezpiecznych. K014P01A A2-5

14 TECHNOKONTROL YKSLYekpekw DANE TECHNICZNE Przekrój żył mm 2 0,5 0,75 1,0 1,5 2,5 Wartość szczytowa napięcia pracy V Próba napięciowa V sk Maksymalna rezystancja pętli żył w temp.20 C Ω/km 78,0 52,0 39,0 26,6 15,96 Pojemność pary żył przy 1 khz, około nf/km Napięcie pracy U o /U Minimalna rezystancja izolacji Indukcyjność, około Impedancja, około Asymetria pojemności, maks. 300/300 V 20 MΩ km 0,7 mh/km 40 Ω 250 pf/100m Zakres temperatur pracy dla instalacji stałych dla instalacji ruchomych Minimalny promień gięcia Palność Próby palności Wykonanie wg normy = przewód spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG od - 30 do + 80 C od - 5 do + 70 C 10 x średnica nierozprzestrzeniający płomienia PN-EN i IEC WT-TK-18 2 x 2 x 0,5 8,2 26,7 69,0 3 x 2 x 0,5 8,7 38,8 90,0 4 x 2 x 0,5 9,5 50,9 112,5 5 x 2 x 0,5 10,7 63,0 139,5 6 x 2 x 0,5 11,6 75,2 163,0 8 x 2 x 0,5 12,6 99,4 210,0 10 x 2 x 0,5 14,7 123,7 269,0 12 x 2 x 0,5 15,4 147,9 311,0 16 x 2 x 0,5 17,3 196,5 398,5 18 x 2 x 0,5 18,2 220,7 442,0 24 x 2 x 0,5 21,1 293,5 589,0 36 x 2 x 0,5 25,5 439,0 868,0 48 x 2 x 0,5 28,9 584,6 1123,5 4 x 2 x 1,0 10,6 102,0 176,5 5 x 2 x 1,0 11,7 126,3 214,0 8 x 2 x 1,0 13,8 199,2 326,0 10 x 2 x 1,0 16,0 247,8 414,5 12 x 2 x 1,0 16,8 296,4 484,0 16 x 2 x 1,0 19,4 393,6 644,0 24 x 2 x 1,0 23,5 587,9 950,5 2 x 2 x 0,75 8,6 43,6 89,0 3 x 2 x 0,75 9,1 63,0 118,5 4 x 2 x 0,75 10,2 82,5 154,0 5 x 2 x 0,75 11,2 101,9 185,5 8 x 2 x 0,75 13,2 160,1 281,5 10 x 2 x 0,75 15,4 198,9 358,5 12 x 2 x 0,75 16,1 237,8 417,0 16 x 2 x 0,75 18,2 315,4 539,0 24 x 2 x 0,75 22,1 470,7 797,5 36 x 2 x 0,75 26,8 703,7 1179,0 2 x 2 x 1,0 8,9 53,4 101,0 3 x 2 x 1,0 9,5 77,7 136,0 2 x 2 x 1,5 10,8 78,7 145,5 3 x 2 x 1,5 11,5 114,4 196,5 4 x 2 x 1,5 12,9 150,2 255,5 5 x 2 x 1,5 14,6 185,9 322,5 6 x 2 x 1,5 15,9 221,7 378,0 8 x 2 x 1,5 16,9 293,1 480,5 10 x 2 x 1,5 19,6 364,6 607,0 12 x 2 x 1,5 20,6 436,1 709,5 16 x 2 x 1,5 23,7 579,1 941,0 2 x 2 x 2,5 12,4 116,9 198,5 3 x 2 x 2,5 13,2 171,7 271,5 4 x 2 x 2,5 14,9 226,5 360,0 5 x 2 x 2,5 16,4 281,4 437,5 8 x 2 x 2,5 19,5 445,9 924,5 10 x 2 x 2,5 22,2 555,6 1159,5 12 x 2 x 2,5 23,7 665,2 1359,5 16 x 2 x 2,5 26,8 884,6 1797,0 Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie par. K014P01A A2-5

15 EGSF, EGFA KABLE KONTROLNO-POMIAROWE ZASTOSOWANIE Kable kontrolno-pomiarowe typu EGSF i EGFA przeznaczone są do pracy w systemach sterowania, sygnalizacji, monitoringu, w systemach przetwarzania danych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki ze szczególnym uwzględnieniem przemysłu chemicznego, petrochemicznego i papierniczego. Wspólny ekran statyczny chroni tory przed zakłóceniami indukowanymi przez zewnętrzne pola elektryczne. Pancerz z taśm stalowych w ch EGFA stanowi ochronę przed uszkodzeniami mechanicznymi oraz zabezpieczenie przed uszkodzeniem przez gryzonie. Kable nadają się do zasilania niewielkich odbiorników pod warunkiem, że prądy nie przekraczają dopuszczalnych dla obciążalności podanych w naszym Informatorze Technicznym. Kable nadają się do ułożenia na stałe wewnątrz i na zewnątrz budynków. Zastosowany na powłokę polwinit jest odporny na działanie promieniowania UV i oddziaływania atmosferyczne, jest materiałem samogasnącym i nierozprzestrzeniającym płomienia o zwiększonym indeksie tlenowym (> 29%). Kable są olejoodporne i wykazują podwyższoną odporność na węglowodory alifatyczne. BUDOWA - żyły z miękkich drutów miedzianych, 05-0,50 mm 2 (1x0,8 mm), 09-0,88 mm 2 (7x0,4 mm), - izolacja żył wykonana z ciepłoodpornego polwinitu izolacyjnego (PVC), - żyły izolowane skręcone w wiązki: parowe IP - kolory izolacji żył: biały i czerwony z nadrukiem numeru pary, trójkowe IT - kolory izolacji żył: biały, czerwony i niebieski z nadrukiem numeru trójki, czwórkowe IQ - kolory izolacji żył: biały, czerwony, niebieski i żółty, - wiązki skręcone warstwami w ośrodek, - ośrodek owinięty taśmą poliestrową, - wspólny ekran statyczny z laminowanej tworzywem folii metalowej, z żyłą uziemiającą wykonaną z miękkich drutów miedzianych ocynowanych o przekroju 0,22 mm 2 (7x0,2 mm), umieszczoną pod ekranem, - powłoka wykonana ze specjalnego polwinitu oponowego (PVC), kolor niebieski RAL 5012, inne kolory na życzenie, - pancerz EGFA w postaci taśm stalowych, - osłona na pancerzu wykonana ze specjalnego polwinitu oponowego (PVC), kolor niebieski RAL 5012, inne kolory na życzenie. K071P01A A2-6

16 EGSF, EGFA DANE TECHNICZNE Maksymalna rezystancja pętli żył w temp. 20 C: żyła 0,50 mm 2 75,0 Ω/km żyła 0,88 mm 2 42,8 Ω/km Maksymalna asymetria rezystancji: żyła 0,50 mm 2 1,12 Ω/km żyła 0,88 mm 2 1,07 Ω/km Napięcie pracy U o /U 300/300 V Próba napięciowa żyła/żyła 1500 Vsk żyła/ekran 1000 Vsk Minimalna rezystancja izolacji: 500 MΩ km Maksymalna pojemność skuteczna (dla jednej pary i trójki wartość ta może być o 30 % większa): żyła 0,50 mm nf/km żyła 0,88 mm nf/km Zakres temperatur pracy podczas pracy od - 30 do + 90 C podczas układania od - 5 do + 70 C Minimalny promień gięcia 15 x średnica Odporność na węglowodory alifatyczne NF M Aneks A Olejoodporność PN-EN Palność nie rozprzestrzeniający płomienia Próby palności PN-EN i IEC Wykonanie wg normy NF M = przewód spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG Symbol Liczba wiązek 03 IP 05 EGSF 3 x 2 x 0,5 8,4 31,0 84,0 07 IP 05 EGSF 7 x 2 x 0,5 10,9 70,0 157,0 12 IP 05 EGSF 12 x 2 x 0,5 13,9 118,0 255,0 19 IP 05 EGSF 19 x 2 x 0,5 17,1 185,0 388,0 27 IP 05 EGSF 27 x 2 x 0,5 19,0 262,0 510,0 07 IT 05 EGSF 7 x 3 x 0,5 12,4 103,0 219,0 12 IT 05 EGSF 12 x 3 x 0,5 15,9 175,0 366,0 01 IP 09 EGSF 1 x 2 x 0,88 6,6 20,0 60,0 03 IP 09 EGSF 3 x 2 x 0,88 10,3 53,0 126,0 07 IP 09 EGSF 7 x 2 x 0,88 13,7 121,0 252,0 12 IP 09 EGSF 12 x 2 x 0,88 17,5 205,0 412,0 19 IP 09 EGSF 19 x 2 x 0,88 21,3 324,0 621,0 27 IP 09 EGSF 27 x 2 x 0,88 25,1 459,0 864,0 01 IT 09 EGSF 1 x 3 x 0,88 7,0 28,0 70,0 07 IT 09 EGSF 7 x 3 x 0,88 15,8 180,0 363,0 12 IT 09 EGSF 12 x 3 x 0,88 20,0 307,0 595,0 01 IQ 09 EGSF 1 x 4 x 0,88 7,5 36,0 85,0 Symbol Liczba wiązek 03 IP 05 EGFA 3 x 2 x 0,5 11,2 31,0 191,0 07 IP 05 EGFA 7 x 2 x 0,5 13,9 70,0 300,0 12 IP 05 EGFA 12 x 2 x 0,5 17,1 118,0 441,0 19 IP 05 EGFA 19 x 2 x 0,5 20,5 185,0 624,0 27 IP 05 EGFA 27 x 2 x 0,5 24,0 262,0 810,0 07 IT 05 EGFA 7 x 3 x 0,5 15,6 103,0 387,0 12 IT 05 EGFA 12 x 3 x 0,5 19,3 175,0 586,0 01 IP 09 EGFA 1 x 2 x 0,88 9,4 20,0 146,0 03 IP 09 EGFA 3 x 2 x 0,88 13,3 53,0 261,0 07 IP 09 EGFA 7 x 2 x 0,88 16,9 121,0 436,0 12 IP 09 EGFA 12 x 2 x 0,88 20,9 205,0 653,0 19 IP 09 EGFA 19 x 2 x 0,88 25,1 324,0 936,0 27 IP 09 EGFA 27 x 2 x 0,88 29,1 459,0 1245,0 01 IT 09 EGFA 1 x 3 x 0,88 9,8 28,0 161,0 07 IT 09 EGFA 7 x 3 x 0,88 19,0 180,0 573,0 12 IT 09 EGFA 12 x 3 x 0,88 23,4 307,0 869,0 01 IQ 09 EGFA 1 x 4 x 0,88 10,3 36,0 182,0 Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie wiązek. K071P01A A2-6

17 EISF, EIFA KABLE KONTROLNO-POMIAROWE ZASTOSOWANIE Kable kontrolno-pomiarowe typu EISF i EIFA przeznaczone są do pracy w systemach sterowania, sygnalizacji, monitoringu, w systemach przetwarzania danych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki ze szczególnym uwzględnieniem uwarunkowań przemysłu chemicznego, petrochemicznego i papierniczego. Wspólny ekran statyczny chroni tory przed zakłóceniami indukowanymi przez zewnętrzne pola elektryczne. Zastosowanie wiązek parowych indywidualnie ekranowanych w dużym stopniu zmniejsza wzajemne oddziaływanie pomiędzy sygnałami przesyłanymi w kablu. Pancerz z taśm stalowych w ch EIFA stanowi ochronę przed uszkodzeniami mechanicznymi oraz zabezpieczenie przed uszkodzeniem przez gryzonie. Kable nadają się do zasilania niewielkich odbiorników pod warunkiem, że prądy nie przekraczają dopuszczalnych dla obciążalności podanych w naszym Informatorze Technicznym. Kable nadają się do ułożenia na stałe wewnątrz i na zewnątrz budynków. Zastosowany na powłokę polwinit jest odporny na działanie promieniowania UV i oddziaływania atmosferyczne, jest materiałem samogasnącym i nierozprzestrzeniającym płomienia o zwiększonym indeksie tlenowym (> 29%). Kable są olejoodporne i wykazują podwyższoną odporność na węglowodory alifatyczne. BUDOWA - żyły z miękkich drutów miedzianych, 05-0,50 mm 2 (1x0,8 mm), 09-0,88 mm 2 (7x0,4 mm), - izolacja żył wykonana z ciepłoodpornego polwinitu izolacyjnego (PVC), - żyły izolowane skręcone w wiązki, parowe IP - kolory izolacji żył: biały i czerwony, trójkowe IT - kolory izolacji żył: biały, czerwony i niebieski, - ekran statyczny wiązek z laminowanej tworzywem folii metalowej, z żyłą uziemiającą wykonaną z miękkich drutów miedzianych ocynowanych o przekroju 0,22 mm 2 (7x0,2 mm), umieszczoną pod ekranem, - powłoka wiązek ekranowanych wykonana ze specjalnego polwinitu oponowego (PVC), kolor niebieski RAL 5012, inne kolory na życzenie, z czarnym nadrukiem numeru wiązki, - wiązki ekranowane i w powłoce skręcone warstwami w ośrodek, - ośrodek owinięty taśmą poliestrową, - wspólny ekran statyczny z laminowanej tworzywem folii metalowej, z żyłami uziemiającymi wykonanymi z miękkich drutów miedzianych ocynowanych o przekroju 0,22 mm 2 (7x0,2 mm), umieszczonymi pod ekranem, liczba żył od 1 do 3 zależna od średnicy pod ekranem, - powłoka wykonana ze specjalnego polwinitu oponowego (PVC), kolor niebieski RAL 5012, inne kolory na życzenie, - pancerz EIFA w postaci taśm stalowych, - osłona na pancerzu wykonana ze specjalnego polwinitu oponowego (PVC), kolor niebieski RAL 5012, inne kolory na życzenie. K070P01A A2-7

18 EISF, EIFA DANE TECHNICZNE Maksymalna rezystancja pętli żył w temp. 20 C: żyła 0,50 mm 2 75,0 Ω/km żyła 0,88 mm 2 42,8 Ω/km Maksymalna asymetria rezystancji: żyła 0,50 mm 2 1,12 Ω/km żyła 0,88 mm 2 1,07 Ω/km Napięcie pracy U o /U 300/300 V Próba napięciowa żyła/żyła 1500 Vsk żyła/ekran 1000 Vsk Minimalna rezystancja izolacji: 500 MΩ km Maksymalna pojemność skuteczna: żyła 0,50 mm nf/km żyła 0,88 mm nf/km Zakres temperatur pracy podczas pracy od - 30 do + 90 C podczas układania od - 5 do + 70 C Minimalny promień gięcia 15 x średnica Odporność na węglowodory alifatyczne NF M Aneks A Olejoodporność PN-EN Palność nie rozprzestrzeniający płomienia Próby palności PN-EN i IEC Wykonanie wg normy NF M = przewód spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG Symbol Liczba wiązek 03 IP 05 EISF 3 x 2 x 0,5 12,2 38,0 126,0 07 IP 05 EISF 7 x 2 x 0,5 17,6 87,0 339,0 12 IP 05 EISF 12 x 2 x 0,5 23,6 145,0 558,0 19 IP 05 EISF 19 x 2 x 0,5 29,4 229,0 867,0 07 IT 05 EISF 7 x 3 x 0,5 18,2 120,0 399,0 12 IT 05 EISF 12 x 3 x 0,5 24,7 205,0 673,0 03 IP 09 EISF 3 x 2 x 0,88 15,5 60,0 223,0 07 IP 09 EISF 7 x 2 x 0,88 20,8 138,0 470,0 12 IP 09 EISF 12 x 2 x 0,88 28,0 235,0 778,0 19 IP 09 EISF 19 x 2 x 0,88 34,8 368,0 1207,0 07 IT 09 EISF 7 x 3 x 0,88 21,7 197,0 574,0 12 IT 09 EISF 12 x 3 x 0,88 29,4 336,0 970,0 Symbol Liczba wiązek 03 IP 05 EIFA 3 x 2 x 0,5 16,4 38,0 348,0 07 IP 05 EIFA 7 x 2 x 0,5 21,0 87,0 581,0 12 IP 05 EIFA 12 x 2 x 0,5 27,2 145,0 891,0 19 IP 05 EIFA 19 x 2 x 0,5 33,0 229,0 1277,0 07 IT 05 EIFA 7 x 3 x 0,5 21,6 120,0 649,0 12 IT 05 EIFA 12 x 3 x 0,5 28,1 205,0 1006,0 03 IP 09 EIFA 3 x 2 x 0,88 18,7 60,0 440,0 07 IP 09 EIFA 7 x 2 x 0,88 24,2 138,0 754,0 12 IP 09 EIFA 12 x 2 x 0,88 31,8 235,0 1184,0 19 IP 09 EIFA 19 x 2 x 0,88 38,8 368,0 1727,0 07 IT 09 EIFA 7 x 3 x 0,88 25,3 197,0 882,0 12 IT 09 EIFA 12 x 3 x 0,88 29,4 336,0 1397,0 Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie wiązek. K070P01A A2-7
