1 ENERGY CORDAFLEX(SMK) (N)SHTOEU Przewody dźwigowe na 0,6/1 kv

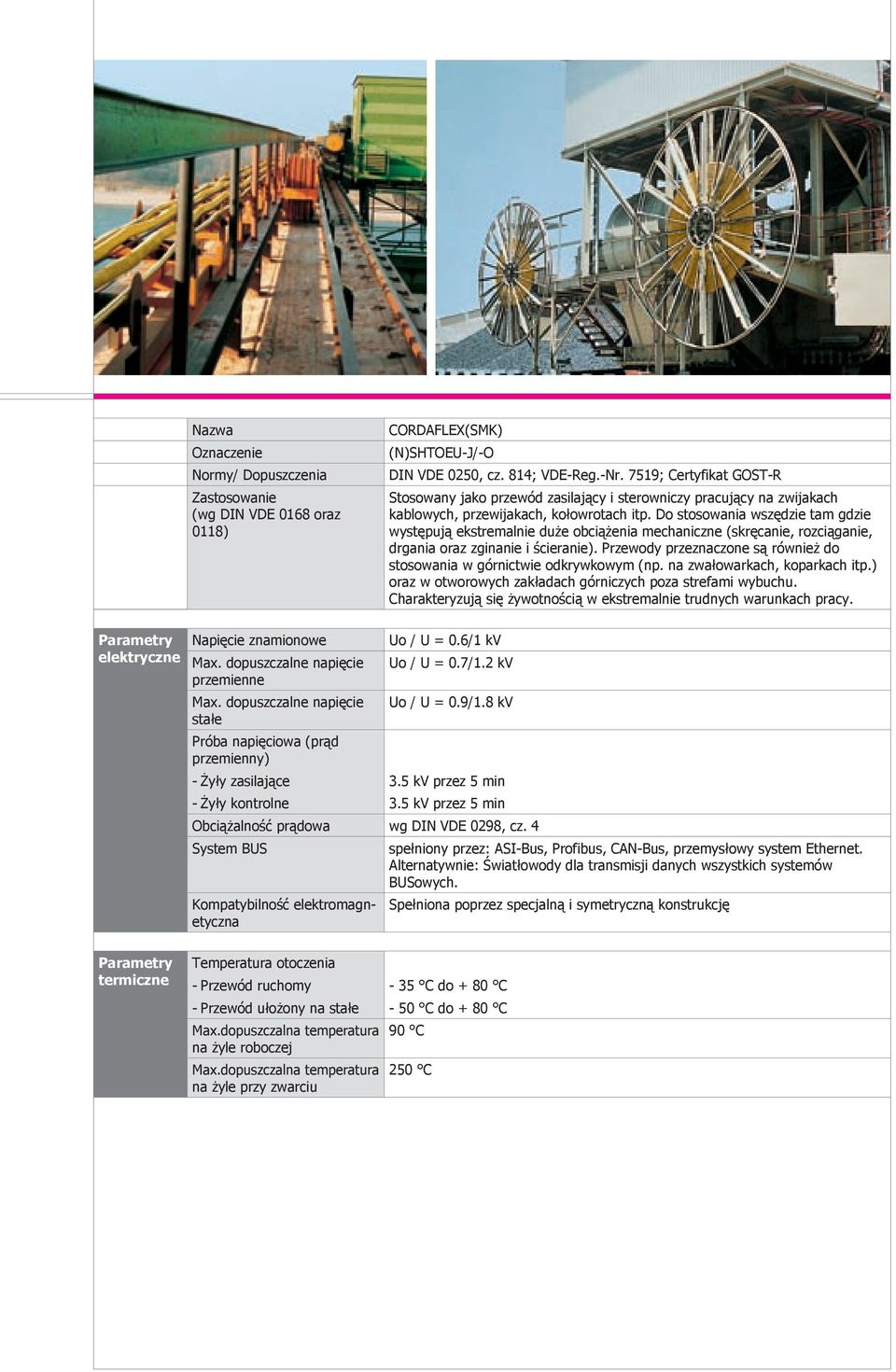

2 Nazwa Oznaczenie Normy/ Dopuszczenia Zastosowanie (wg DIN VDE 0168 oraz 0118) CORDAFLEX(SMK) (N)SHTOEU J/ O DIN VDE 0250, cz. 814; VDE Reg. Nr. 7519; Certyfikat GOST R Stosowany jako przewód zasilający i sterowniczy pracujący na zwijakach kablowych, przewijakach, kołowrotach itp. Do stosowania wszędzie tam gdzie występują ekstremalnie duże obciążenia mechaniczne (skręcanie, rozciąganie, drgania oraz zginanie i ścieranie). Przewody przeznaczone są również do stosowania w górnictwie odkrywkowym (np. na zwałowarkach, koparkach itp.) oraz w otworowych zakładach górniczych poza strefami wybuchu. Charakteryzują się żywotnością w ekstremalnie trudnych warunkach pracy. Parametry elektryczne Napięcie znamionowe Max. dopuszczalne napięcie przemienne Max. dopuszczalne napięcie stałe Próba napięciowa (prąd przemienny) Uo / U = 0.6/1 kv Uo / U = 0.7/1.2 kv Uo / U = 0.9/1.8 kv Żyły zasilające 3.5 kv przez 5 min Żyły kontrolne 3.5 kv przez 5 min Obciążalność prądowa wg DIN VDE 0298, cz. 4 System BUS Kompatybilność elektromagnetyczna spełniony przez: ASI Bus, Profibus, CAN Bus, przemysłowy system Ethernet. Alternatywnie: Światłowody dla transmisji danych wszystkich systemów BUSowych. Spełniona poprzez specjalną i symetryczną konstrukcję Parametry termiczne Temperatura otoczenia Przewód ruchomy 35 C do + 80 C Przewód ułożony na stałe 50 C do + 80 C Max.dopuszczalna temperatura na żyle roboczej Max.dopuszczalna temperatura na żyle przy zwarciu 90 C 250 C

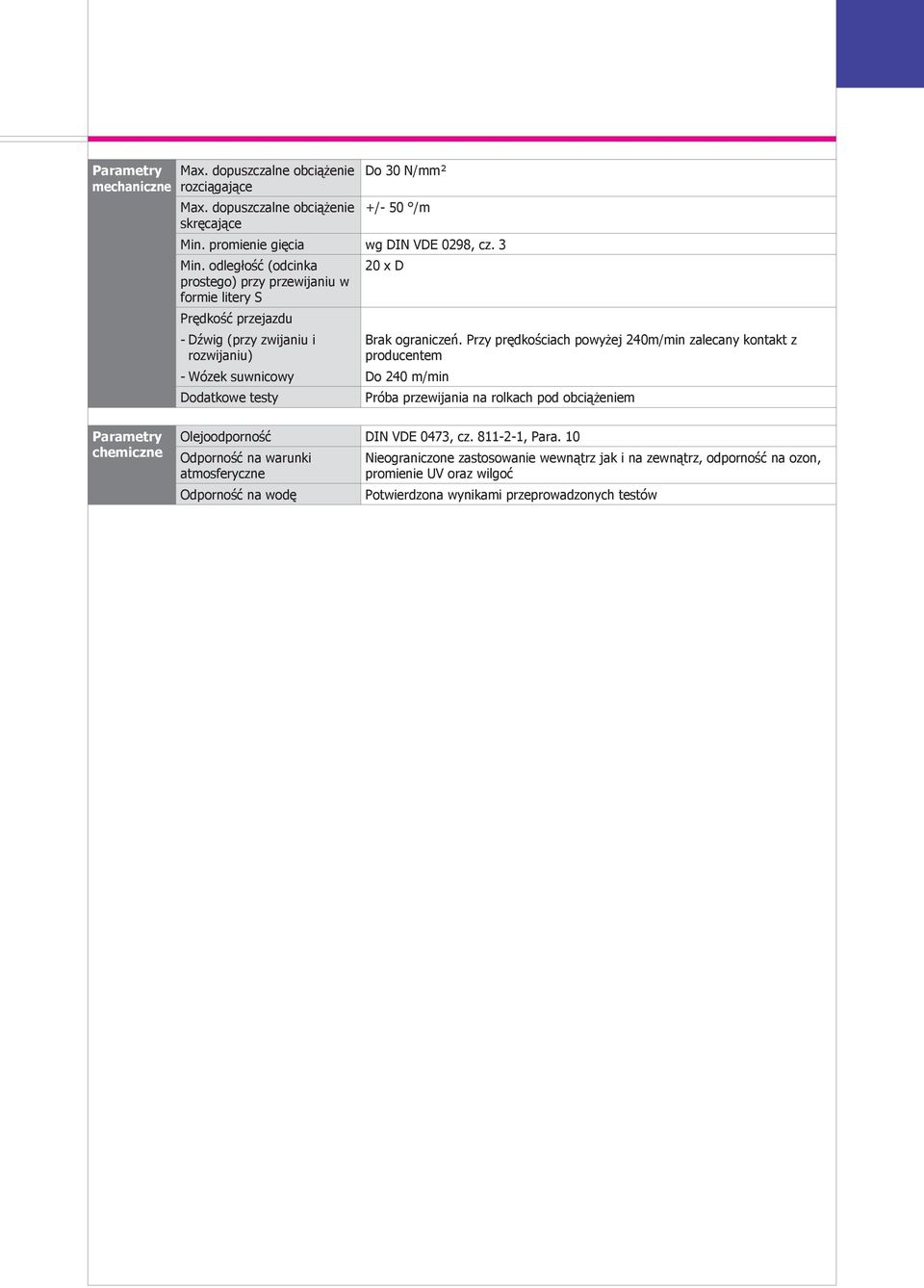

3 Parametry mechaniczne Max. dopuszczalne obciążenie rozciągające Max. dopuszczalne obciążenie skręcające Do 30 N/mm² +/ 50 /m Min. promienie gięcia wg DIN VDE 0298, cz. 3 Min. odległość (odcinka prostego) przy przewijaniu w formie litery S Prędkość przejazdu Dźwig (przy zwijaniu i rozwijaniu) 20 x D Wózek suwnicowy Do 240 m/min Dodatkowe testy Brak ograniczeń. Przy prędkościach powyżej 240m/min zalecany kontakt z producentem Próba przewijania na rolkach pod obciążeniem Parametry chemiczne Olejoodporność DIN VDE 0473, cz , Para. 10 Odporność na warunki atmosferyczne Odporność na wodę Nieograniczone zastosowanie wewnątrz jak i na zewnątrz, odporność na ozon, promienie UV oraz wilgoć Potwierdzona wynikami przeprowadzonych testów

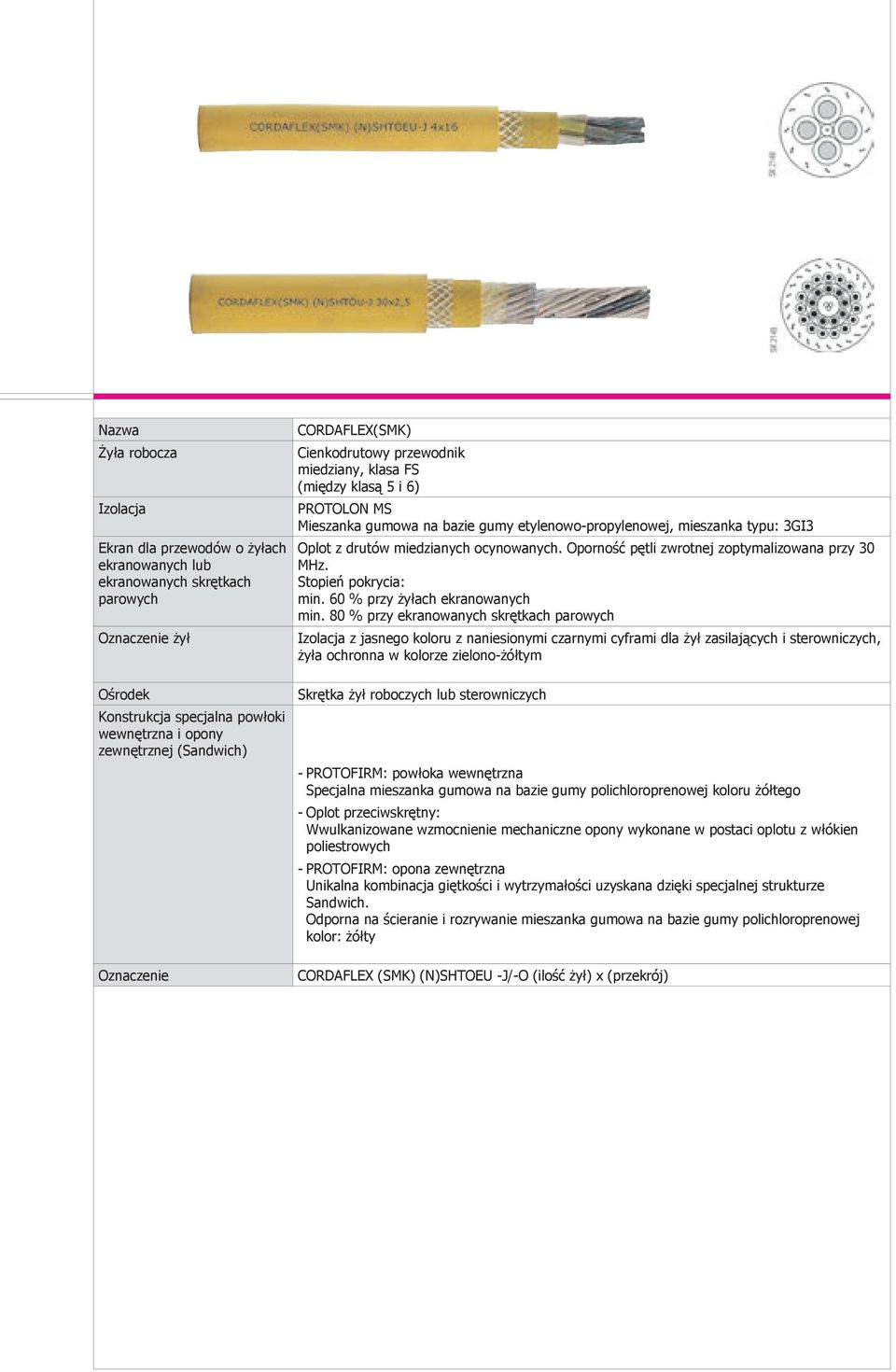

4 Nazwa Żyła robocza Izolacja Ekran dla przewodów o żyłach ekranowanych lub ekranowanych skrętkach parowych Oznaczenie żył Ośrodek Konstrukcja specjalna powłoki wewnętrzna i opony zewnętrznej (Sandwich) Oznaczenie CORDAFLEX(SMK) Cienkodrutowy przewodnik miedziany, klasa FS (między klasą 5 i 6) PROTOLON MS Mieszanka gumowa na bazie gumy etylenowo propylenowej, mieszanka typu: 3GI3 Oplot z drutów miedzianych ocynowanych. Oporność pętli zwrotnej zoptymalizowana przy 30 MHz. Stopień pokrycia: min. 60 % przy żyłach ekranowanych min. 80 % przy ekranowanych skrętkach parowych Izolacja z jasnego koloru z naniesionymi czarnymi cyframi dla żył zasilających i sterowniczych, żyła ochronna w kolorze zielono żółtym Skrętka żył roboczych lub sterowniczych PROTOFIRM: powłoka wewnętrzna Specjalna mieszanka gumowa na bazie gumy polichloroprenowej koloru żółtego Oplot przeciwskrętny: Wwulkanizowane wzmocnienie mechaniczne opony wykonane w postaci oplotu z włókien poliestrowych PROTOFIRM: opona zewnętrzna Unikalna kombinacja giętkości i wytrzymałości uzyskana dzięki specjalnej strukturze Sandwich. Odporna na ścieranie i rozrywanie mieszanka gumowa na bazie gumy polichloroprenowej kolor: żółty CORDAFLEX (SMK) (N)SHTOEU J/ O (ilość żył) x (przekrój)

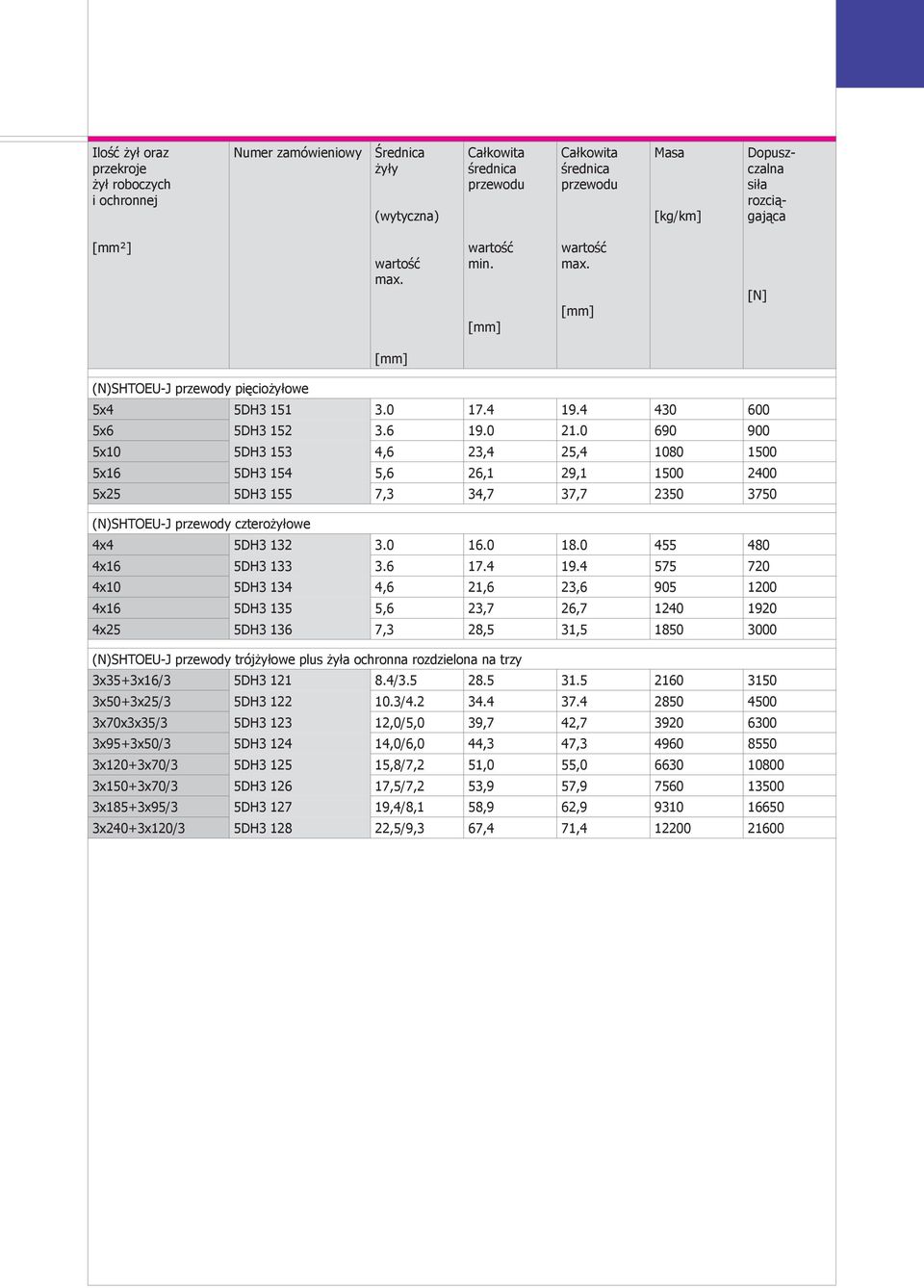

5 Ilość żył oraz przekroje żył roboczych i ochronnej Numer zamówieniowy Średnica żyły (wytyczna) Masa [kg/km] Dopuszczalna siła rozciągająca [mm²] min. [N] (N)SHTOEU J przewody pięciożyłowe 5x4 5DH x6 5DH x10 5DH ,6 23,4 25, x16 5DH ,6 26,1 29, x25 5DH ,3 34,7 37, (N)SHTOEU J przewody czterożyłowe 4x4 5DH x16 5DH x10 5DH ,6 21,6 23, x16 5DH ,6 23,7 26, x25 5DH ,3 28,5 31, (N)SHTOEU J przewody trójżyłowe plus żyła ochronna rozdzielona na trzy 3x35+3x16/3 5DH / x50+3x25/3 5DH / x70x3x35/3 5DH ,0/5,0 39,7 42, x95+3x50/3 5DH ,0/6,0 44,3 47, x120+3x70/3 5DH ,8/7,2 51,0 55, x150+3x70/3 5DH ,5/7,2 53,9 57, x185+3x95/3 5DH ,4/8,1 58,9 62, x240+3x120/3 5DH ,5/9,3 67,4 71,

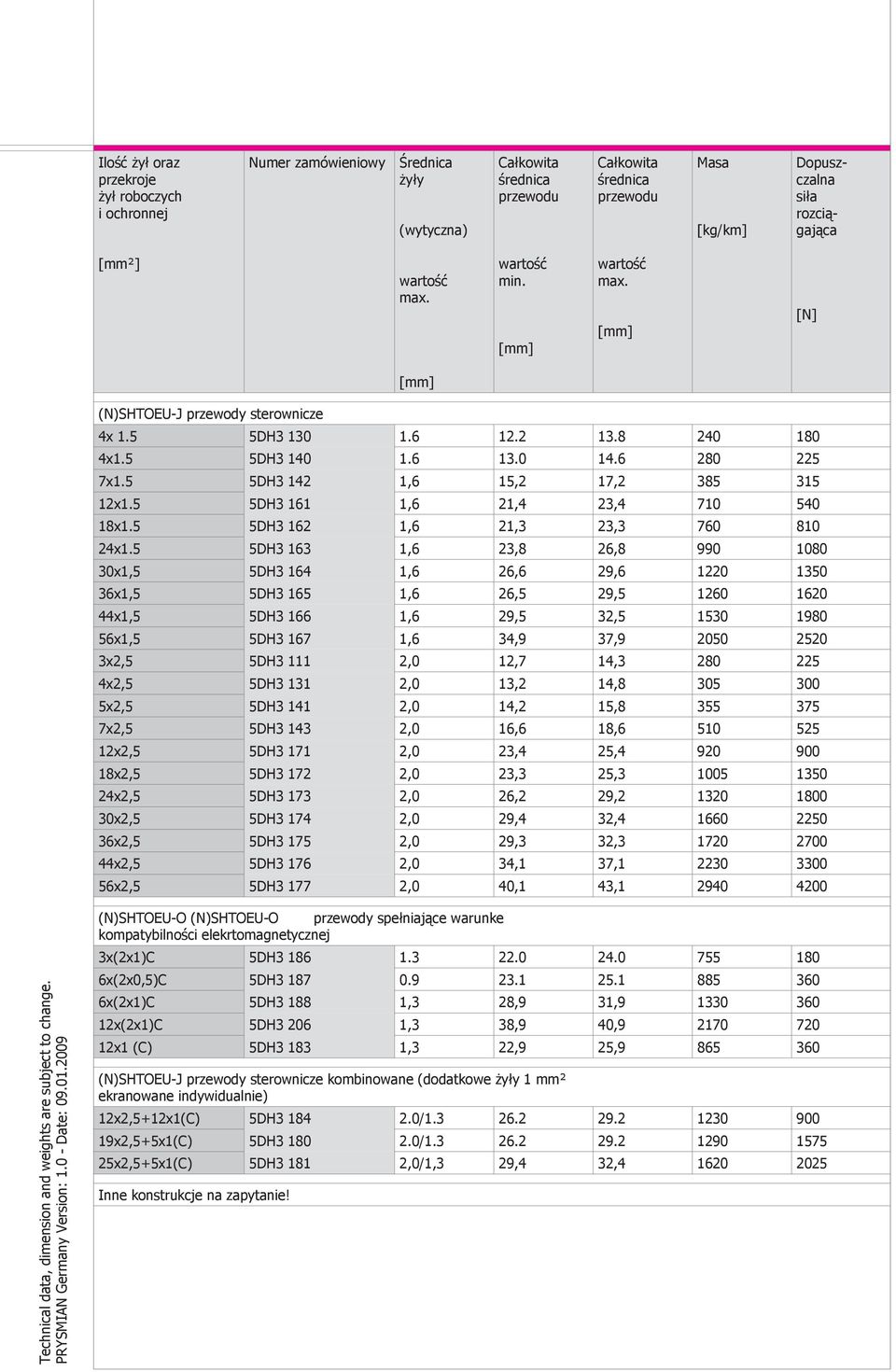

6 Ilość żył oraz przekroje żył roboczych i ochronnej Numer zamówieniowy Średnica żyły (wytyczna) Masa [kg/km] Dopuszczalna siła rozciągająca [mm²] min. [N] (N)SHTOEU J przewody sterownicze 4x 1.5 5DH x1.5 5DH x1.5 5DH ,6 15,2 17, x1.5 5DH ,6 21,4 23, x1.5 5DH ,6 21,3 23, x1.5 5DH ,6 23,8 26, x1,5 5DH ,6 26,6 29, x1,5 5DH ,6 26,5 29, x1,5 5DH ,6 29,5 32, x1,5 5DH ,6 34,9 37, x2,5 5DH ,0 12,7 14, x2,5 5DH ,0 13,2 14, x2,5 5DH ,0 14,2 15, x2,5 5DH ,0 16,6 18, x2,5 5DH ,0 23,4 25, x2,5 5DH ,0 23,3 25, x2,5 5DH ,0 26,2 29, x2,5 5DH ,0 29,4 32, x2,5 5DH ,0 29,3 32, x2,5 5DH ,0 34,1 37, x2,5 5DH ,0 40,1 43, Technical data, dimension and weights are subject to change. PRYSMIAN Germany Version: 1.0 Date: (N)SHTOEU O (N)SHTOEU O przewody spełniające warunke kompatybilności elekrtomagnetycznej 3x(2x1)C 5DH x(2x0,5)C 5DH x(2x1)C 5DH ,3 28,9 31, x(2x1)C 5DH ,3 38,9 40, x1 (C) 5DH ,3 22,9 25, (N)SHTOEU J przewody sterownicze kombinowane (dodatkowe żyły 1 mm² ekranowane indywidualnie) 12x2,5+12x1(C) 5DH / x2,5+5x1(C) 5DH / x2,5+5x1(C) 5DH ,0/1,3 29,4 32, Inne konstrukcje na zapytanie!
