Instrukcja Obsługi Konwerter sygnału HDMI na przewód koncentryczny

Transkrypt

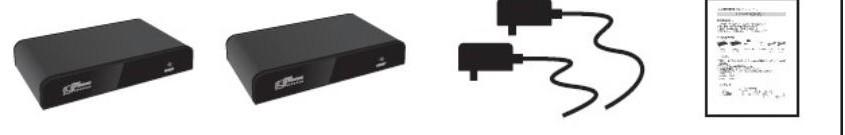

1 Instrukcja Obsługi Konwerter sygnału HDMI na przewód koncentryczny 1. Informacje ogólne Konwerter HDMI na RF umożliwia przesłanie sygnału HDMI na duże odległości przy wykorzystaniu kabla koncentrycznego 75Ω. W zestawie znajduję się nadajnik oraz odbiornik. Cechy: Transmisja przy pomocy jednego przewodu koncentrycznego, Możliwość tworzenia połączeń punkt wielopunkt dzięki użyciu rozgałęźników Tryb obrazu 1080p, Możliwość zmiany kanału, Maksymalna długość przewodu do 800m. Sygnał wychodzący z nadajnika może być podany na rozgałęźnik TV celem podziału na większą liczbę odbiorników. Do poprawnego zdekodowania sygnału konieczny jest dedykowany odbiornik. Należy obliczyć tłumienie toru transmisyjnego tak aby odbiór sygnału był możliwy- przy połączeniach do 100m wymagany tłumik. Aby nawiązać połączanie pomiędzy nadajnikiem a odbiornikiem należy wybrać ten sam kanał (do dyspozycji jest 100 kanaków). Szerokość kanału wynosi 7-8 MHz (w zależności od kanału). Konwerter można zastosować w istniejącej instalacji telewizyjnej sumując sygnał TV z sygnałem z konwerterów (należy zwrócić uwagę na kanały tak aby się nie nakładały). 2. Ważne informacje Do zasilania używać tylko zasilaczy 5 V DC Przy połączeniach do 100 m należy używać odpowiednich tłumików W sieci może występować wiele nadajników, lecz muszą być one zaprogramowane na pracę na różnych kanałach 3. Zawartość opakowania Nadajnik (sender) Odbiornik(reciver) Zasilacze 5V Instrukcja obsługi (EN)

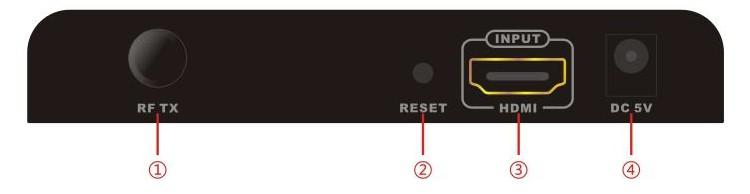

2 4. Instalacja Podłączyć źródło sygnału (DVD, komputer, STB, inne) do nadajnika (sender) za pomocą przewodu HDMI Podłączyć odbiornik TV, Projektor do odbiornika (receiver) za pomocą przewodu HDMI Połączyć konwertery za pomocą kabla koncentrycznego 75Ω Sprawdzić bilans mocy tak aby sygnał na odbiorniku był na odpowiednim poziomie (patrz tabela 8.1 czułości odbiornika) Podłączyć zasilacze do urządzeń Nastawić te same kanały pracy na odbiorniku 5. Interfejsy Nadajnik (sender) 1. Kabel 75 Ω do nadawania sygnału RF 2. Przycisk RESET 3. Złącze HDMI do podłączenia nadajnika sygnału HDMI (DVD, komputer, STB) 4. Złącze zasilania Odbiornik (reciver)

3 1. Kabel 75 Ω do odbioru sygnału RF 2. Dioda LINK informujący o poprawności podłączenia 3. Przycisk RESET 4. Złącze HDMI do podłączenia odbiornika sygnału HDMI (TV, projektor) 5. Złącze zasilania 6. Ustawianie kanału Za pomocą przycisków na panelu przednim urządzenia można dokonać wyboru odpowiedniego kanału (na odbiorniku oraz nadajniku musi być ustawiony ten sam kanał). 7. Schematy zastosowania

4 8. Obliczanie bilansu mocy Aby uzyskać poprawny sygnał na odbiorniku należy wykonać obliczenia bilansu mocy a następnie dobrać odpowiednie elementy toru transmisyjnego tak, aby docierający sygnał do odbiornika nie był za słaby jak i nie był za mocny. 8.1 Tabela czułość odbiornika

5 Częstotliwość Szerokość pasma Czułość Częstotliwość Szerokość Czułość Kanał środkowa [MHz] [MHz] [dbm] Kanał środkowa [MHz] pasma [MHz] [dbm] 0 177, , , , , , , , , , , , Moc nadajnika wynosi 0 dbm. 8.2 Przykład 1. W przypadku gdy zastosujemy 500 m przewodu RG-6 pomiędzy odbiornikiem a nadajnikiem nie należy stosować tłumika sygnału czułość w tabeli 8.1 jest wartością minimalną sygnału dla której zadziała odbiornik. Wartość maksymalna sygnału to około -40 dbm

6 Obliczenia: Wykorzystano kanał 10 czyli częstotliwość 212,5 MHz. Przewód RG-6 dla tej częstotliwości posiada tłumienie 8,8 db/ 100m. Czyli tłumienie toru transmisyjnego będzie wynosiło 8,8 x 5 = 44 db. Poziom sygnału na odbiorniku będzie wynosił -44 dbm. 2. W przypadku gdy zastosujemy 50 m przewodu RG-6 pomiędzy odbiornikiem a nadajnikiem należy stosować tłumik sygnału czułość w tabeli 8.1 jest wartością minimalną sygnału dla której zadziała odbiornik. Wartość maksymalna sygnału to około -40 dbm Obliczenia: Wykorzystano kanał 10 czyli częstotliwość 212,5 MHz. Przewód RG-6 dla tej częstotliwości posiada tłumienie 8,8 db/ 100m. Czyli tłumienie toru transmisyjnego będzie wynosiło 8,8 x 0,5 = 4,4 db. Poziom sygnału na odbiorniku będzie wynosił -4,4 dbm. Dlatego należy dołożyć do toru transmisyjnego tłumik o wartość około 35 db aby poprawnie odebrać sygnał. 70 Przykładowy wykres wyboru tłumika dla kanału 10 f=212,5 MHz na przewodzie RG-6 (tłumienie 8,8 db na 100 m) [db] Tłumienie toru transmisyjnego [db] Tłumik [db] Długość przewodu

7 9. Parametry techniczne Nazwa Kod Obsługiwane formaty Video Konwerter HDMI na RF H3609 DTV/HDTV: 480i/576i/480p/576p/720p/1080i/1080p Maksymalna długość kabla koncentrycznego 800 Złącze RF Temperatura pracy F ºC Moc wyjściowa [dbm] 0 Wilgotność Wymiary Zasilanie 20%-90% (bez kondensacji) 130x85x24 mm 230 V AC/ 5 V DC 10. Producent Dipol ul. Ciepłownicza Kraków POLSKA Wyprodukowano w Chinach
