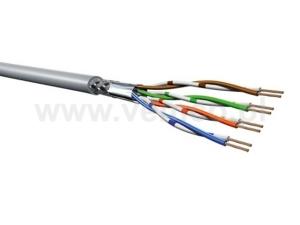

1 LEONI Kerpen Kabel kategorii 5E klasy ISO-D SF/UTP 200 MHz LSFROH firmy LEONI Kerpen Zgodny z normami EN 50288, IEC 61156, ISO/IEC 11801, EN (2. edycja), IEC , IEC , IEC Idealny dla wszystkich aplikacji w klasie D do 1 GbE zgodny z IEEE ab, VoIP, PoE Opis produktu Kabel teleinformatyczny lepszy niż kat.5e/ klasa D, Pasmo pracy do 200 MHz, Wymiary: 4x2xAWG 24/1, Kabel ekranowany SF/UTP, Typ: KS-02YS(ST+C)H, Powłoka LSFROH Opakowanie szpula 1000m szpula 500m Strona 1 z 8

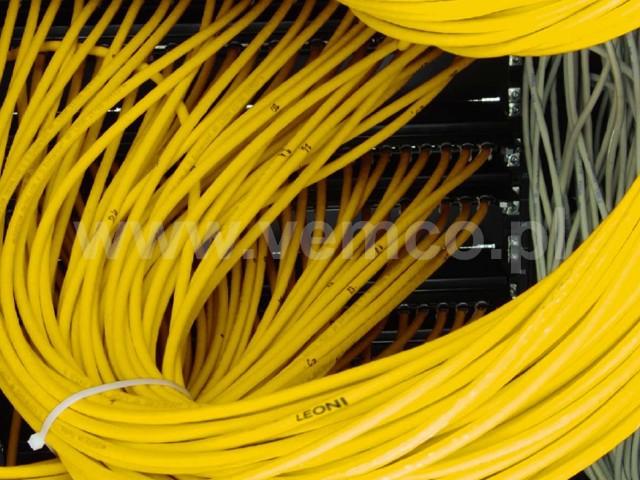

2 Symetryczne czteroparowe kable ekranowane przeznaczone są do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych szczególnie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Doskonale nadają się do zastosowań w budynkowych systemach okablowania strukturalnego. Kabel przeznaczony dla transmisji Gigabit Ethernet. Ekran zabezpiecza transmisję pod względem kompatybilności elektromagnetycznej i tym samym podnosi jej bezpieczeństwo. Kable doskonale nadają się do zastosowań w miejscach, w których prawdopodobieństwo wystąpienia zakłóceń elektromagnetycznych związane jest z obecnością w pobliżu urządzeń elektrycznych o dużym poborze mocy, w pobliżu przewodów elektrycznych, przez które przepływa prąd o dużym natężeniu, w pobliżu urządzeń telekomunikacyjnych, które emitują pole elektromagnetyczne lub innego rodzaju fal mogące mieć wpływ na transmisję danych w sieci. Strona 2 z 8

3 Gwarancja na system Instalacje okablowania strukturalnego wykonane w całości na produktach systemu MegaLineNet firmy LEONI-Kerpen mają prawo ubiegać się o certyfikat i objęcie instalacji 25-letnią gwarancją systemową. Gwarancja ta dotyczy instalacji LAN wykonananej przez Certyfikowanego Instalatora systemu MegaLineNet. W celu uzyskania kompletu informacji prosimy o kontakt z działem handlowym firmy Vemco. Strona 3 z 8

4 Nr katalogowy 7KS50005 Opis Kabel MegaLine D1-20 SF/U Strona 4 z 8 Wydajność kat.5e Ekranowanie SF/UTP Budo

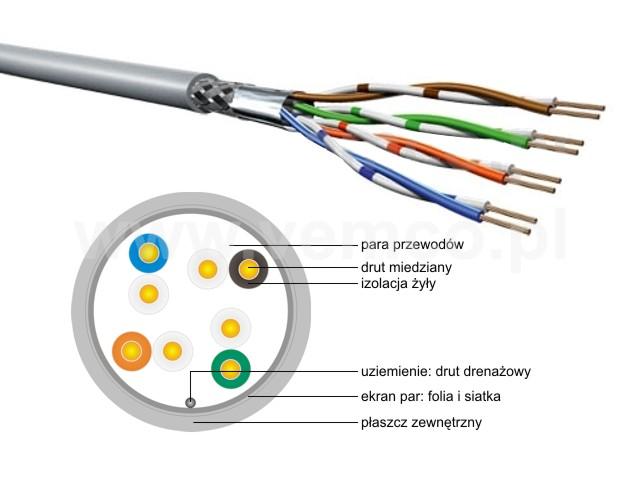

5 Budowa kabla Przewodnik: nieizolowany drut miedziany, AWG 24/1 Izolacja: PE Element skręcany: Para Indywidualny ekran: nd Okablowanie: 4 pary Ogólny ekran: poliesterowa taśma pokryta aluminium z oplotem z miedzianej cynowanej siatki drucianej Powłoka zewnętrzna: bez halogenów, z pokryciem trudnopalnym Strona 5 z 8

6 Reakcja na ogień Pokrycie trudnopalne: zgodnie z IEC Emisja kwaśnych gazów halogenowych: zgodnie z IEC Emisja dymu: zgodnie z IEC Wartość kaloryczna (MJ/m): 0,4 (ok.) Wydajność Zgodność z normami: EN 50288, IEC Pasmo: 200 MHz Zastosowanie Zgodność z normami: ISO/IEC 11801, EN (2. edycja) Aplikacje: 1 GbE zgodny z IEEE ab, VoIP, PoE Charakterystyka techniczna: Promień zginania podczas instalacji: 8 x całkowita średnica (min.) Promień zginania po instalacji: 4 x całkowita średnica (min.) Wytrzymałość na rozciąganie: 85 (max.) Siła zgniatająca (N/100mm): 1000 Wytrzymałość na udary: 10 Właściwości elektromagnetyczne: Impedancja przejściowa przy 10 MHz (mohm/m): 10 (wartość nominalna) Strona 6 z 8

7 Tłumienie ekranu do 1000 MHz (db): 55 (wartość nominalna) Tłumienie sprzężenia do 1000MHz (db): 70 (wartość nominalna) Właściwości elektryczne w temperaturze 20 C: Rezystancja DC (Ohm/km): 95 (max.) Rezystancja izolacji (Gohm x km): 5 (min.) Pojemność wzajemna (pf/m): 45 (ok.) Pojemność przejściowa (e) (pf/km): 1500 (ok.) Prędkość propagacji fali (NVP): 0,75 (ok.) Opóźnienie propagacji (ns/100m): 440 (ok.) Opóźnienie przy 100 MHz (ns/100m): 15 (ok.) Impedancja 100 MHz (Ohm): 100±5 Napięcie testowania Ueff (V): 1000 Napięcie pracy Ueff (V): 125 (max.) Właściwości chemiczne: Zgodność z normami: RoHS 2002/95/EG Właściwości cieplne: Zakres temperatur dla instalacji stałych: -20 C do +60 C Zakres temperatur dla instalacji ruchomych: 0 C do +50 C Wymiary i waga: Rozmiar 4P Strona 7 z 8

8 Średnica całkowita (mm): 6,0 (ok.) Waga (kg/km): 42 (ok.) Zawartość miedzi (kg/km): 26 Kolor powłoki: żółty, RAL 1021 Strona 8 z 8
