1

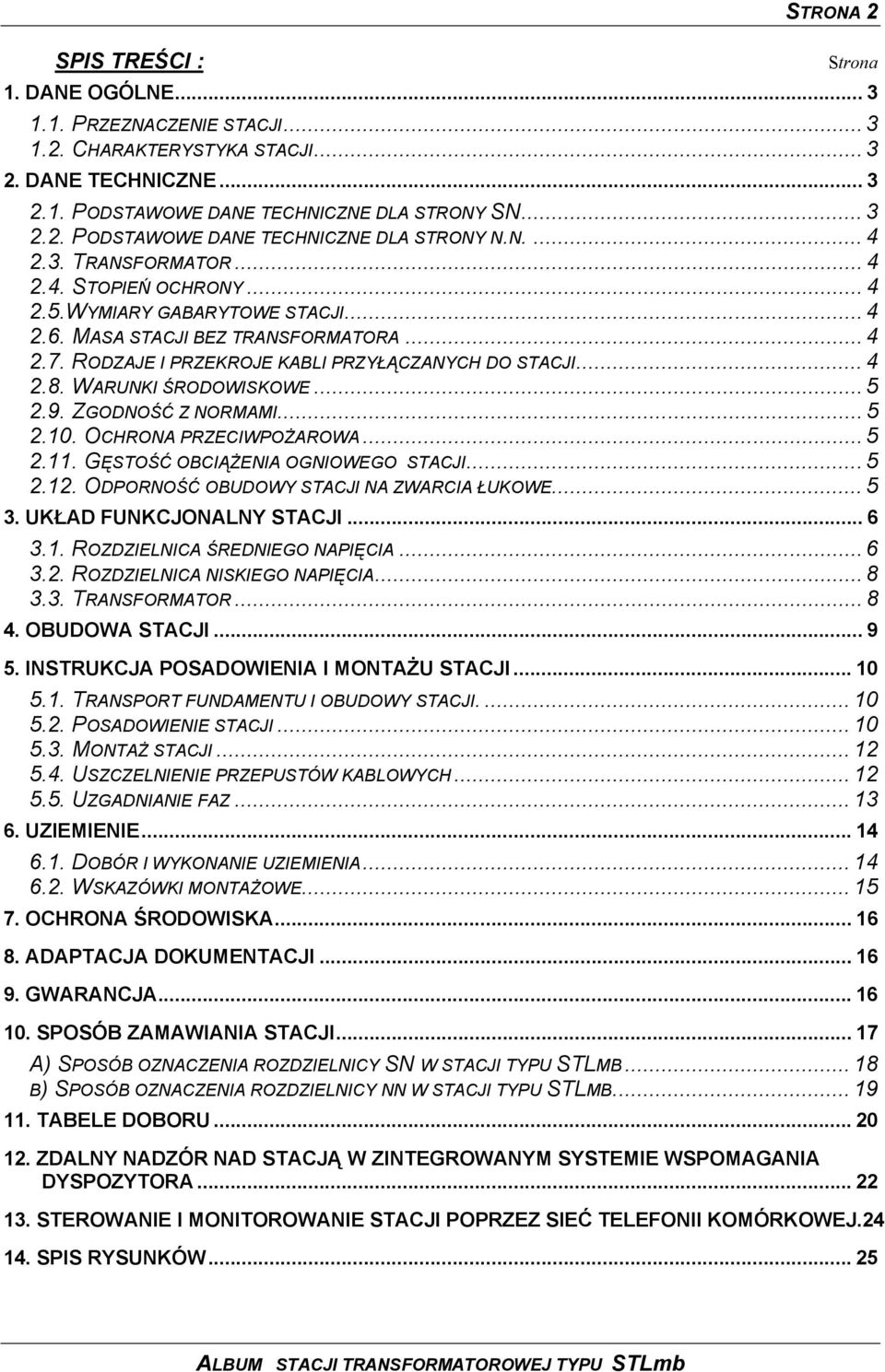

2 SPIS TREŚCI : STRONA 2 Strona 1. DANE OGÓLNE PRZEZNACZENIE STACJI CHARAKTERYSTYKA STACJI DANE TECHNICZNE PODSTAWOWE DANE TECHNICZNE DLA STRONY SN PODSTAWOWE DANE TECHNICZNE DLA STRONY N.N TRANSFORMATOR STOPIEŃ OCHRONY WYMIARY GABARYTOWE STACJI MASA STACJI BEZ TRANSFORMATORA RODZAJE I PRZEKROJE KABLI PRZYŁĄCZANYCH DO STACJI WARUNKI ŚRODOWISKOWE ZGODNOŚĆ Z NORMAMI OCHRONA PRZECIWPOŻAROWA GĘSTOŚĆ OBCIĄŻENIA OGNIOWEGO STACJI ODPORNOŚĆ OBUDOWY STACJI NA ZWARCIA ŁUKOWE UKŁAD FUNKCJONALNY STACJI ROZDZIELNICA ŚREDNIEGO NAPIĘCIA ROZDZIELNICA NISKIEGO NAPIĘCIA TRANSFORMATOR OBUDOWA STACJI INSTRUKCJA POSADOWIENIA I MONTAŻU STACJI TRANSPORT FUNDAMENTU I OBUDOWY STACJI POSADOWIENIE STACJI MONTAŻ STACJI USZCZELNIENIE PRZEPUSTÓW KABLOWYCH UZGADNIANIE FAZ UZIEMIENIE DOBÓR I WYKONANIE UZIEMIENIA WSKAZÓWKI MONTAŻOWE OCHRONA ŚRODOWISKA ADAPTACJA DOKUMENTACJI GWARANCJA SPOSÓB ZAMAWIANIA STACJI A) SPOSÓB OZNACZENIA ROZDZIELNICY SN W STACJI TYPU STLMB B) SPOSÓB OZNACZENIA ROZDZIELNICY NN W STACJI TYPU STLMB TABELE DOBORU ZDALNY NADZÓR NAD STACJĄ W ZINTEGROWANYM SYSTEMIE WSPOMAGANIA DYSPOZYTORA STEROWANIE I MONITOROWANIE STACJI POPRZEZ SIEĆ TELEFONII KOMÓRKOWEJ SPIS RYSUNKÓW ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

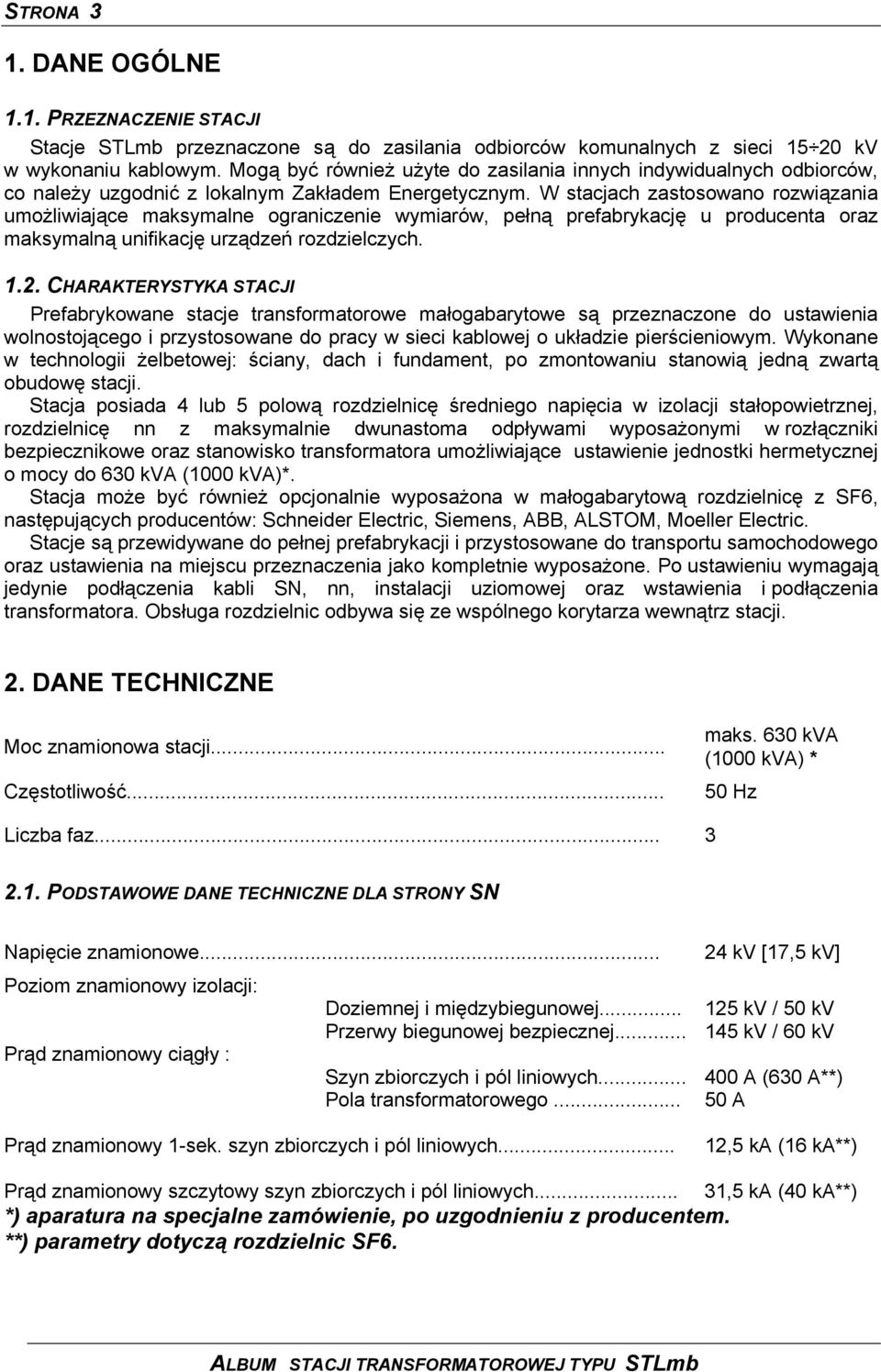

3 STRONA 3 1. DANE OGÓLNE 1.1. PRZEZNACZENIE STACJI Stacje STLmb przeznaczone są do zasilania odbiorców komunalnych z sieci kv w wykonaniu kablowym. Mogą być również użyte do zasilania innych indywidualnych odbiorców, co należy uzgodnić z lokalnym Zakładem Energetycznym. W stacjach zastosowano rozwiązania umożliwiające maksymalne ograniczenie wymiarów, pełną prefabrykację u producenta oraz maksymalną unifikację urządzeń rozdzielczych CHARAKTERYSTYKA STACJI Prefabrykowane stacje transformatorowe małogabarytowe są przeznaczone do ustawienia wolnostojącego i przystosowane do pracy w sieci kablowej o układzie pierścieniowym. Wykonane w technologii żelbetowej: ściany, dach i fundament, po zmontowaniu stanowią jedną zwartą obudowę stacji. Stacja posiada 4 lub 5 polową rozdzielnicę średniego napięcia w izolacji stałopowietrznej, rozdzielnicę nn z maksymalnie dwunastoma odpływami wyposażonymi w rozłączniki bezpiecznikowe oraz stanowisko transformatora umożliwiające ustawienie jednostki hermetycznej o mocy do 630 kva (1000 kva)*. Stacja może być również opcjonalnie wyposażona w małogabarytową rozdzielnicę z SF6, następujących producentów: Schneider Electric, Siemens, ABB, ALSTOM, Moeller Electric. Stacje są przewidywane do pełnej prefabrykacji i przystosowane do transportu samochodowego oraz ustawienia na miejscu przeznaczenia jako kompletnie wyposażone. Po ustawieniu wymagają jedynie podłączenia kabli SN, nn, instalacji uziomowej oraz wstawienia i podłączenia transformatora. Obsługa rozdzielnic odbywa się ze wspólnego korytarza wewnątrz stacji. 2. DANE TECHNICZNE Moc znamionowa stacji... Częstotliwość... maks. 630 kva (1000 kva) * 50 Hz Liczba faz PODSTAWOWE DANE TECHNICZNE DLA STRONY SN Napięcie znamionowe... Poziom znamionowy izolacji: Doziemnej i międzybiegunowej... Przerwy biegunowej bezpiecznej... Prąd znamionowy ciągły : Szyn zbiorczych i pól liniowych... Pola transformatorowego... Prąd znamionowy 1-sek. szyn zbiorczych i pól liniowych kv [17,5 kv] 125 kv / 50 kv 145 kv / 60 kv 400 A (630 A**) 50 A 12,5 ka (16 ka**) Prąd znamionowy szczytowy szyn zbiorczych i pól liniowych... 31,5 ka (40 ka**) *) aparatura na specjalne zamówienie, po uzgodnieniu z producentem. **) parametry dotyczą rozdzielnic SF6. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

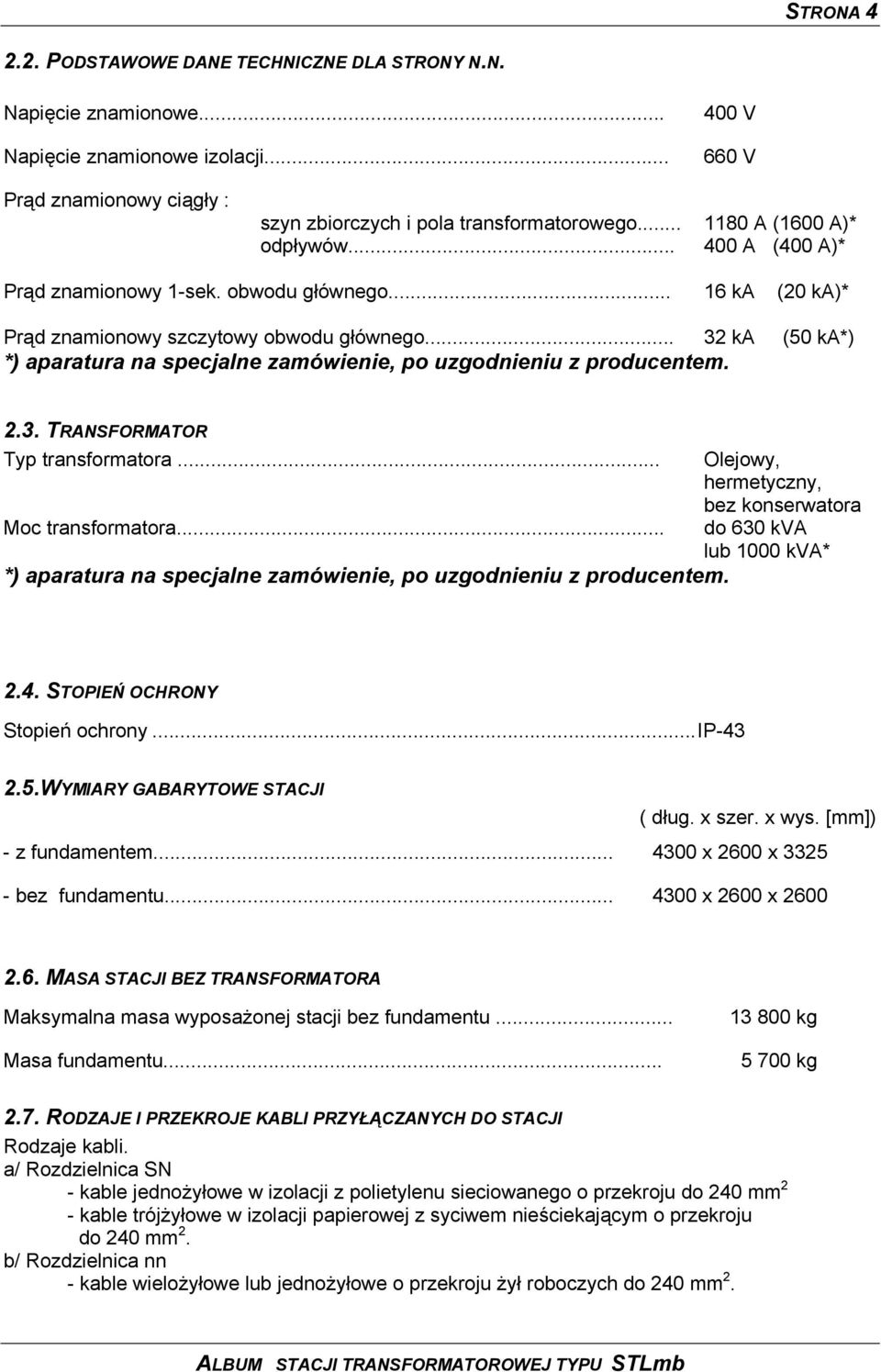

4 STRONA PODSTAWOWE DANE TECHNICZNE DLA STRONY N.N. Napięcie znamionowe... Napięcie znamionowe izolacji V 660 V Prąd znamionowy ciągły : szyn zbiorczych i pola transformatorowego... odpływów A (1600 A)* 400 A (400 A)* Prąd znamionowy 1-sek. obwodu głównego ka (20 ka)* Prąd znamionowy szczytowy obwodu głównego ka (50 ka*) *) aparatura na specjalne zamówienie, po uzgodnieniu z producentem TRANSFORMATOR Typ transformatora... Moc transformatora... *) aparatura na specjalne zamówienie, po uzgodnieniu z producentem. Olejowy, hermetyczny, bez konserwatora do 630 kva lub 1000 kva* 2.4. STOPIEŃ OCHRONY Stopień ochrony...ip WYMIARY GABARYTOWE STACJI ( dług. x szer. x wys. [mm]) - z fundamentem x 2600 x bez fundamentu x 2600 x MASA STACJI BEZ TRANSFORMATORA Maksymalna masa wyposażonej stacji bez fundamentu kg Masa fundamentu kg 2.7. RODZAJE I PRZEKROJE KABLI PRZYŁĄCZANYCH DO STACJI Rodzaje kabli. a/ Rozdzielnica SN - kable jednożyłowe w izolacji z polietylenu sieciowanego o przekroju do 240 mm 2 - kable trójżyłowe w izolacji papierowej z syciwem nieściekającym o przekroju do 240 mm 2. b/ Rozdzielnica nn - kable wielożyłowe lub jednożyłowe o przekroju żył roboczych do 240 mm 2. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

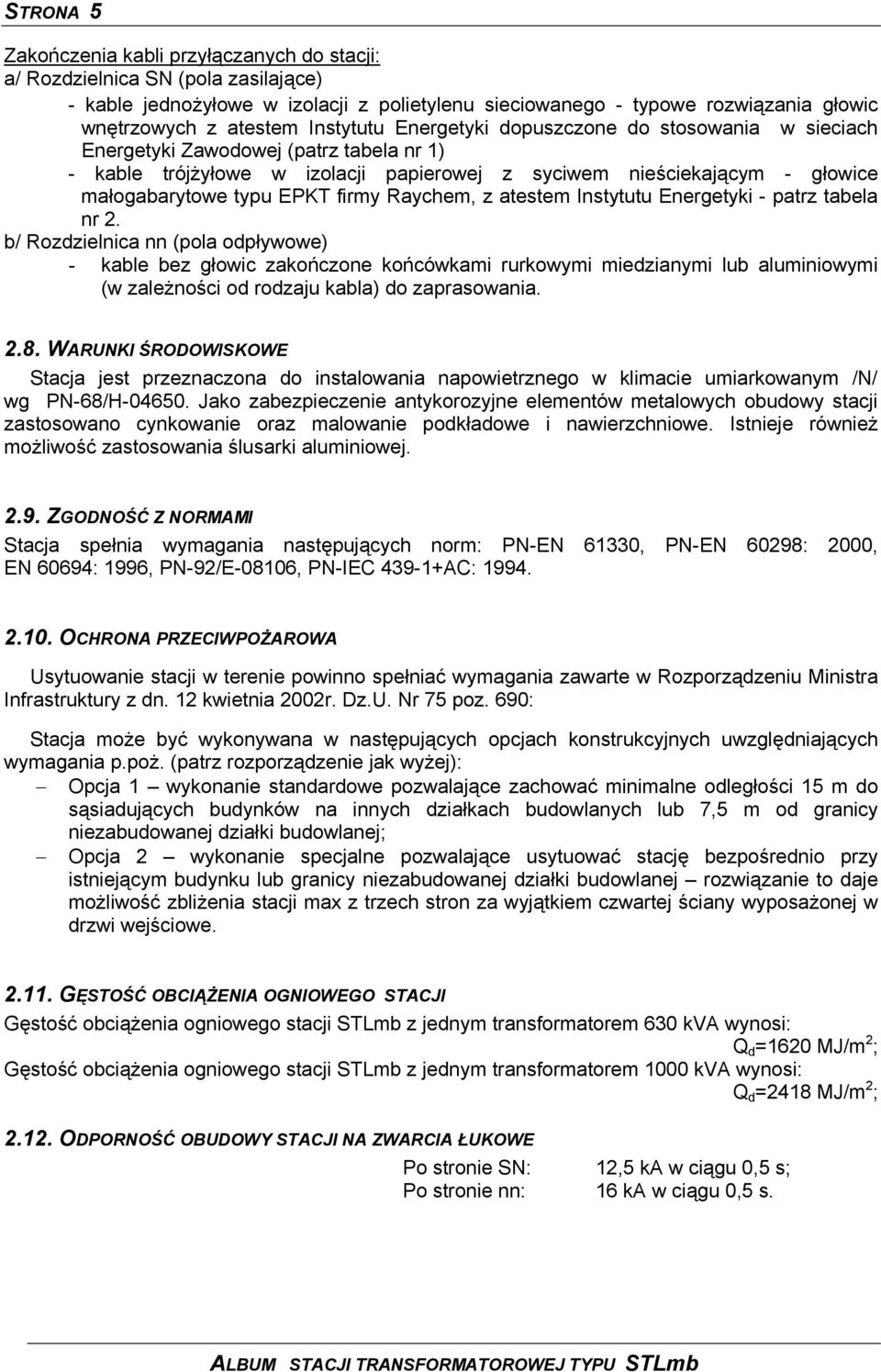

5 STRONA 5 Zakończenia kabli przyłączanych do stacji: a/ Rozdzielnica SN (pola zasilające) - kable jednożyłowe w izolacji z polietylenu sieciowanego - typowe rozwiązania głowic wnętrzowych z atestem Instytutu Energetyki dopuszczone do stosowania w sieciach Energetyki Zawodowej (patrz tabela nr 1) - kable trójżyłowe w izolacji papierowej z syciwem nieściekającym - głowice małogabarytowe typu EPKT firmy Raychem, z atestem Instytutu Energetyki - patrz tabela nr 2. b/ Rozdzielnica nn (pola odpływowe) - kable bez głowic zakończone końcówkami rurkowymi miedzianymi lub aluminiowymi (w zależności od rodzaju kabla) do zaprasowania WARUNKI ŚRODOWISKOWE Stacja jest przeznaczona do instalowania napowietrznego w klimacie umiarkowanym /N/ wg PN-68/H Jako zabezpieczenie antykorozyjne elementów metalowych obudowy stacji zastosowano cynkowanie oraz malowanie podkładowe i nawierzchniowe. Istnieje również możliwość zastosowania ślusarki aluminiowej ZGODNOŚĆ Z NORMAMI Stacja spełnia wymagania następujących norm: PN-EN 61330, PN-EN 60298: 2000, EN 60694: 1996, PN-92/E-08106, PN-IEC AC: OCHRONA PRZECIWPOŻAROWA Usytuowanie stacji w terenie powinno spełniać wymagania zawarte w Rozporządzeniu Ministra Infrastruktury z dn. 12 kwietnia 2002r. Dz.U. Nr 75 poz. 690: Stacja może być wykonywana w następujących opcjach konstrukcyjnych uwzględniających wymagania p.poż. (patrz rozporządzenie jak wyżej): Opcja 1 wykonanie standardowe pozwalające zachować minimalne odległości 15 m do sąsiadujących budynków na innych działkach budowlanych lub 7,5 m od granicy niezabudowanej działki budowlanej; Opcja 2 wykonanie specjalne pozwalające usytuować stację bezpośrednio przy istniejącym budynku lub granicy niezabudowanej działki budowlanej rozwiązanie to daje możliwość zbliżenia stacji max z trzech stron za wyjątkiem czwartej ściany wyposażonej w drzwi wejściowe GĘSTOŚĆ OBCIĄŻENIA OGNIOWEGO STACJI Gęstość obciążenia ogniowego stacji STLmb z jednym transformatorem 630 kva wynosi: Q d =1620 MJ/m 2 ; Gęstość obciążenia ogniowego stacji STLmb z jednym transformatorem 1000 kva wynosi: Q d =2418 MJ/m 2 ; ODPORNOŚĆ OBUDOWY STACJI NA ZWARCIA ŁUKOWE Po stronie SN: 12,5 ka w ciągu 0,5 s; Po stronie nn: 16 ka w ciągu 0,5 s. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

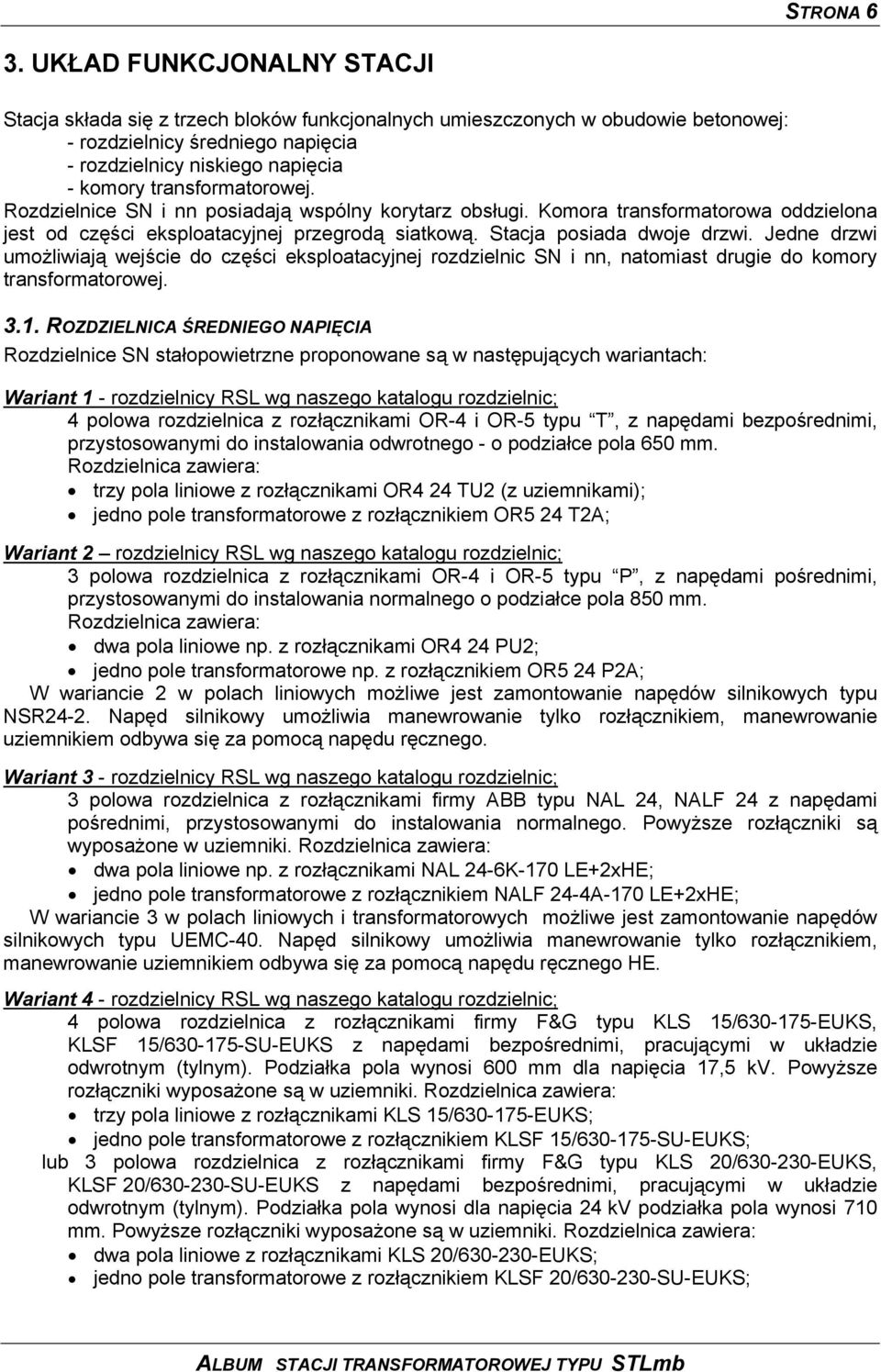

6 STRONA 6 3. UKŁAD FUNKCJONALNY STACJI Stacja składa się z trzech bloków funkcjonalnych umieszczonych w obudowie betonowej: - rozdzielnicy średniego napięcia - rozdzielnicy niskiego napięcia - komory transformatorowej. Rozdzielnice SN i nn posiadają wspólny korytarz obsługi. Komora transformatorowa oddzielona jest od części eksploatacyjnej przegrodą siatkową. Stacja posiada dwoje drzwi. Jedne drzwi umożliwiają wejście do części eksploatacyjnej rozdzielnic SN i nn, natomiast drugie do komory transformatorowej ROZDZIELNICA ŚREDNIEGO NAPIĘCIA Rozdzielnice SN stałopowietrzne proponowane są w następujących wariantach: Wariant 1 - rozdzielnicy RSL wg naszego katalogu rozdzielnic; 4 polowa rozdzielnica z rozłącznikami OR-4 i OR-5 typu T, z napędami bezpośrednimi, przystosowanymi do instalowania odwrotnego - o podziałce pola 650 mm. Rozdzielnica zawiera: trzy pola liniowe z rozłącznikami OR4 24 TU2 (z uziemnikami); jedno pole transformatorowe z rozłącznikiem OR5 24 T2A; Wariant 2 rozdzielnicy RSL wg naszego katalogu rozdzielnic; 3 polowa rozdzielnica z rozłącznikami OR-4 i OR-5 typu P, z napędami pośrednimi, przystosowanymi do instalowania normalnego o podziałce pola 850 mm. Rozdzielnica zawiera: dwa pola liniowe np. z rozłącznikami OR4 24 PU2; jedno pole transformatorowe np. z rozłącznikiem OR5 24 P2A; W wariancie 2 w polach liniowych możliwe jest zamontowanie napędów silnikowych typu NSR24-2. Napęd silnikowy umożliwia manewrowanie tylko rozłącznikiem, manewrowanie uziemnikiem odbywa się za pomocą napędu ręcznego. Wariant 3 - rozdzielnicy RSL wg naszego katalogu rozdzielnic; 3 polowa rozdzielnica z rozłącznikami firmy ABB typu NAL 24, NALF 24 z napędami pośrednimi, przystosowanymi do instalowania normalnego. Powyższe rozłączniki są wyposażone w uziemniki. Rozdzielnica zawiera: dwa pola liniowe np. z rozłącznikami NAL 24-6K-170 LE+2xHE; jedno pole transformatorowe z rozłącznikiem NALF 24-4A-170 LE+2xHE; W wariancie 3 w polach liniowych i transformatorowych możliwe jest zamontowanie napędów silnikowych typu UEMC-40. Napęd silnikowy umożliwia manewrowanie tylko rozłącznikiem, manewrowanie uziemnikiem odbywa się za pomocą napędu ręcznego HE. Wariant 4 - rozdzielnicy RSL wg naszego katalogu rozdzielnic; 4 polowa rozdzielnica z rozłącznikami firmy F&G typu KLS 15/ EUKS, KLSF 15/ SU-EUKS z napędami bezpośrednimi, pracującymi w układzie odwrotnym (tylnym). Podziałka pola wynosi 600 mm dla napięcia 17,5 kv. Powyższe rozłączniki wyposażone są w uziemniki. Rozdzielnica zawiera: trzy pola liniowe z rozłącznikami KLS 15/ EUKS; jedno pole transformatorowe z rozłącznikiem KLSF 15/ SU-EUKS; lub 3 polowa rozdzielnica z rozłącznikami firmy F&G typu KLS 20/ EUKS, KLSF 20/ SU-EUKS z napędami bezpośrednimi, pracującymi w układzie odwrotnym (tylnym). Podziałka pola wynosi dla napięcia 24 kv podziałka pola wynosi 710 mm. Powyższe rozłączniki wyposażone są w uziemniki. Rozdzielnica zawiera: dwa pola liniowe z rozłącznikami KLS 20/ EUKS; jedno pole transformatorowe z rozłącznikiem KLSF 20/ SU-EUKS; ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

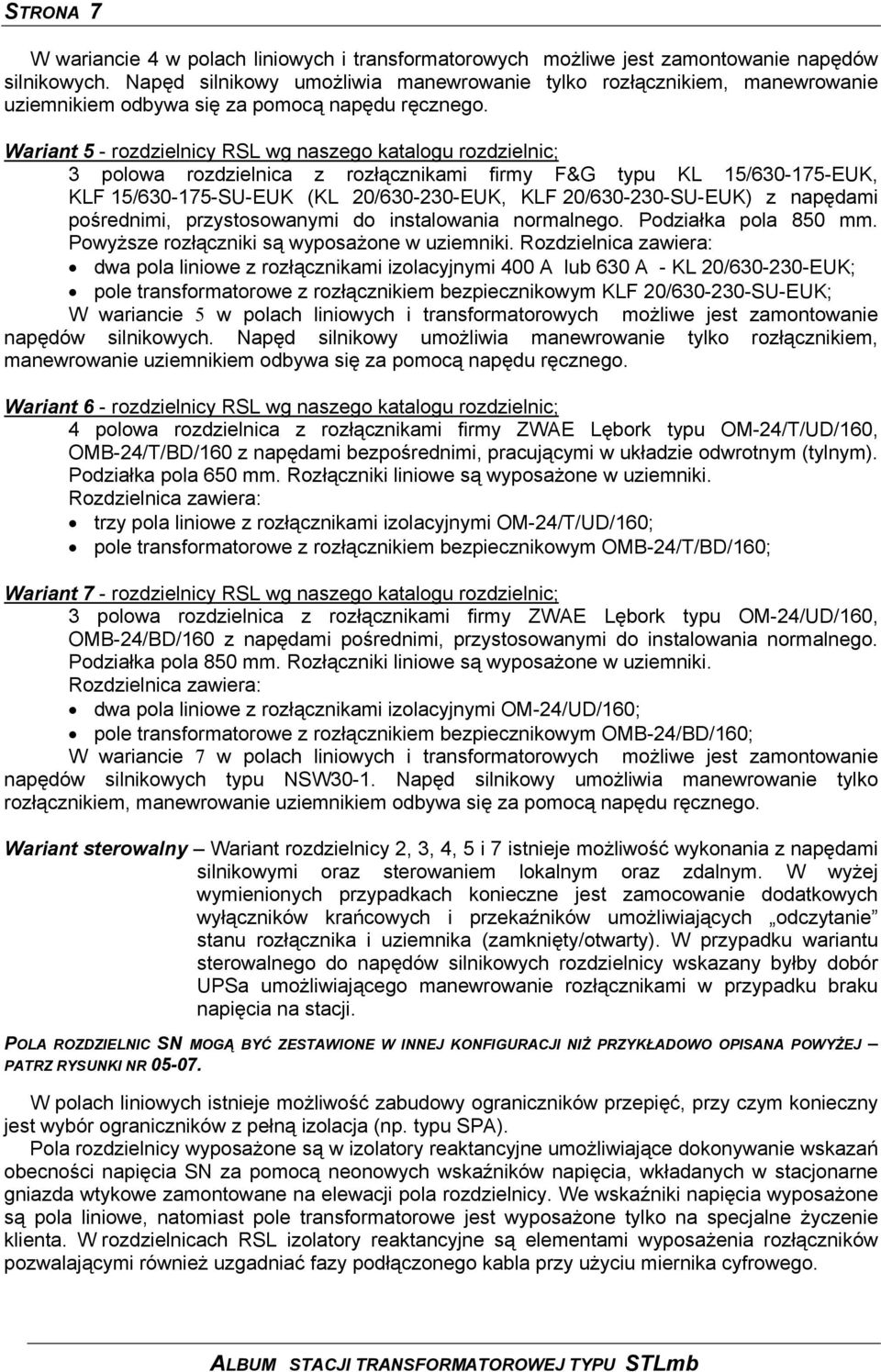

7 STRONA 7 W wariancie 4 w polach liniowych i transformatorowych możliwe jest zamontowanie napędów silnikowych. Napęd silnikowy umożliwia manewrowanie tylko rozłącznikiem, manewrowanie uziemnikiem odbywa się za pomocą napędu ręcznego. Wariant 5 - rozdzielnicy RSL wg naszego katalogu rozdzielnic; 3 polowa rozdzielnica z rozłącznikami firmy F&G typu KL 15/ EUK, KLF 15/ SU-EUK (KL 20/ EUK, KLF 20/ SU-EUK) z napędami pośrednimi, przystosowanymi do instalowania normalnego. Podziałka pola 850 mm. Powyższe rozłączniki są wyposażone w uziemniki. Rozdzielnica zawiera: dwa pola liniowe z rozłącznikami izolacyjnymi 400 A lub 630 A - KL 20/ EUK; pole transformatorowe z rozłącznikiem bezpiecznikowym KLF 20/ SU-EUK; W wariancie 5 w polach liniowych i transformatorowych możliwe jest zamontowanie napędów silnikowych. Napęd silnikowy umożliwia manewrowanie tylko rozłącznikiem, manewrowanie uziemnikiem odbywa się za pomocą napędu ręcznego. Wariant 6 - rozdzielnicy RSL wg naszego katalogu rozdzielnic; 4 polowa rozdzielnica z rozłącznikami firmy ZWAE Lębork typu OM-24/T/UD/160, OMB-24/T/BD/160 z napędami bezpośrednimi, pracującymi w układzie odwrotnym (tylnym). Podziałka pola 650 mm. Rozłączniki liniowe są wyposażone w uziemniki. Rozdzielnica zawiera: trzy pola liniowe z rozłącznikami izolacyjnymi OM-24/T/UD/160; pole transformatorowe z rozłącznikiem bezpiecznikowym OMB-24/T/BD/160; Wariant 7 - rozdzielnicy RSL wg naszego katalogu rozdzielnic; 3 polowa rozdzielnica z rozłącznikami firmy ZWAE Lębork typu OM-24/UD/160, OMB-24/BD/160 z napędami pośrednimi, przystosowanymi do instalowania normalnego. Podziałka pola 850 mm. Rozłączniki liniowe są wyposażone w uziemniki. Rozdzielnica zawiera: dwa pola liniowe z rozłącznikami izolacyjnymi OM-24/UD/160; pole transformatorowe z rozłącznikiem bezpiecznikowym OMB-24/BD/160; W wariancie 7 w polach liniowych i transformatorowych możliwe jest zamontowanie napędów silnikowych typu NSW30-1. Napęd silnikowy umożliwia manewrowanie tylko rozłącznikiem, manewrowanie uziemnikiem odbywa się za pomocą napędu ręcznego. Wariant sterowalny Wariant rozdzielnicy 2, 3, 4, 5 i 7 istnieje możliwość wykonania z napędami silnikowymi oraz sterowaniem lokalnym oraz zdalnym. W wyżej wymienionych przypadkach konieczne jest zamocowanie dodatkowych wyłączników krańcowych i przekaźników umożliwiających odczytanie stanu rozłącznika i uziemnika (zamknięty/otwarty). W przypadku wariantu sterowalnego do napędów silnikowych rozdzielnicy wskazany byłby dobór UPSa umożliwiającego manewrowanie rozłącznikami w przypadku braku napięcia na stacji. POLA ROZDZIELNIC SN MOGĄ BYĆ ZESTAWIONE W INNEJ KONFIGURACJI NIŻ PRZYKŁADOWO OPISANA POWYŻEJ PATRZ RYSUNKI NR W polach liniowych istnieje możliwość zabudowy ograniczników przepięć, przy czym konieczny jest wybór ograniczników z pełną izolacja (np. typu SPA). Pola rozdzielnicy wyposażone są w izolatory reaktancyjne umożliwiające dokonywanie wskazań obecności napięcia SN za pomocą neonowych wskaźników napięcia, wkładanych w stacjonarne gniazda wtykowe zamontowane na elewacji pola rozdzielnicy. We wskaźniki napięcia wyposażone są pola liniowe, natomiast pole transformatorowe jest wyposażone tylko na specjalne życzenie klienta. W rozdzielnicach RSL izolatory reaktancyjne są elementami wyposażenia rozłączników pozwalającymi również uzgadniać fazy podłączonego kabla przy użyciu miernika cyfrowego. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

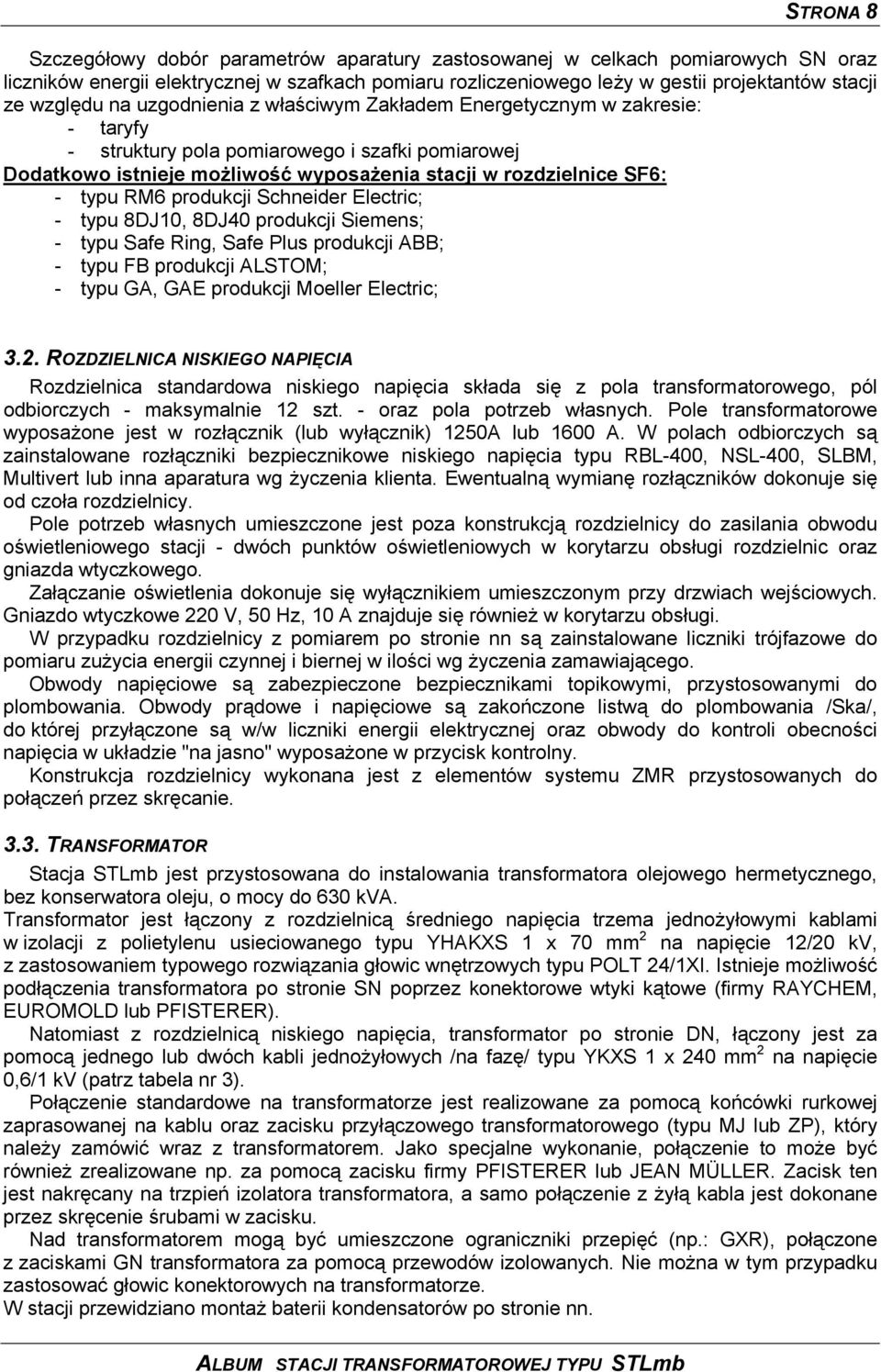

8 STRONA 8 Szczegółowy dobór parametrów aparatury zastosowanej w celkach pomiarowych SN oraz liczników energii elektrycznej w szafkach pomiaru rozliczeniowego leży w gestii projektantów stacji ze względu na uzgodnienia z właściwym Zakładem Energetycznym w zakresie: - taryfy - struktury pola pomiarowego i szafki pomiarowej Dodatkowo istnieje możliwość wyposażenia stacji w rozdzielnice SF6: - typu RM6 produkcji Schneider Electric; - typu 8DJ10, 8DJ40 produkcji Siemens; - typu Safe Ring, Safe Plus produkcji ABB; - typu FB produkcji ALSTOM; - typu GA, GAE produkcji Moeller Electric; 3.2. ROZDZIELNICA NISKIEGO NAPIĘCIA Rozdzielnica standardowa niskiego napięcia składa się z pola transformatorowego, pól odbiorczych - maksymalnie 12 szt. - oraz pola potrzeb własnych. Pole transformatorowe wyposażone jest w rozłącznik (lub wyłącznik) 1250A lub 1600 A. W polach odbiorczych są zainstalowane rozłączniki bezpiecznikowe niskiego napięcia typu RBL-400, NSL-400, SLBM, Multivert lub inna aparatura wg życzenia klienta. Ewentualną wymianę rozłączników dokonuje się od czoła rozdzielnicy. Pole potrzeb własnych umieszczone jest poza konstrukcją rozdzielnicy do zasilania obwodu oświetleniowego stacji - dwóch punktów oświetleniowych w korytarzu obsługi rozdzielnic oraz gniazda wtyczkowego. Załączanie oświetlenia dokonuje się wyłącznikiem umieszczonym przy drzwiach wejściowych. Gniazdo wtyczkowe 220 V, 50 Hz, 10 A znajduje się również w korytarzu obsługi. W przypadku rozdzielnicy z pomiarem po stronie nn są zainstalowane liczniki trójfazowe do pomiaru zużycia energii czynnej i biernej w ilości wg życzenia zamawiającego. Obwody napięciowe są zabezpieczone bezpiecznikami topikowymi, przystosowanymi do plombowania. Obwody prądowe i napięciowe są zakończone listwą do plombowania /Ska/, do której przyłączone są w/w liczniki energii elektrycznej oraz obwody do kontroli obecności napięcia w układzie "na jasno" wyposażone w przycisk kontrolny. Konstrukcja rozdzielnicy wykonana jest z elementów systemu ZMR przystosowanych do połączeń przez skręcanie TRANSFORMATOR Stacja STLmb jest przystosowana do instalowania transformatora olejowego hermetycznego, bez konserwatora oleju, o mocy do 630 kva. Transformator jest łączony z rozdzielnicą średniego napięcia trzema jednożyłowymi kablami w izolacji z polietylenu usieciowanego typu YHAKXS 1 x 70 mm 2 na napięcie 12/20 kv, z zastosowaniem typowego rozwiązania głowic wnętrzowych typu POLT 24/1XI. Istnieje możliwość podłączenia transformatora po stronie SN poprzez konektorowe wtyki kątowe (firmy RAYCHEM, EUROMOLD lub PFISTERER). Natomiast z rozdzielnicą niskiego napięcia, transformator po stronie DN, łączony jest za pomocą jednego lub dwóch kabli jednożyłowych /na fazę/ typu YKXS 1 x 240 mm 2 na napięcie 0,6/1 kv (patrz tabela nr 3). Połączenie standardowe na transformatorze jest realizowane za pomocą końcówki rurkowej zaprasowanej na kablu oraz zacisku przyłączowego transformatorowego (typu MJ lub ZP), który należy zamówić wraz z transformatorem. Jako specjalne wykonanie, połączenie to może być również zrealizowane np. za pomocą zacisku firmy PFISTERER lub JEAN MÜLLER. Zacisk ten jest nakręcany na trzpień izolatora transformatora, a samo połączenie z żyłą kabla jest dokonane przez skręcenie śrubami w zacisku. Nad transformatorem mogą być umieszczone ograniczniki przepięć (np.: GXR), połączone z zaciskami GN transformatora za pomocą przewodów izolowanych. Nie można w tym przypadku zastosować głowic konektorowych na transformatorze. W stacji przewidziano montaż baterii kondensatorów po stronie nn. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

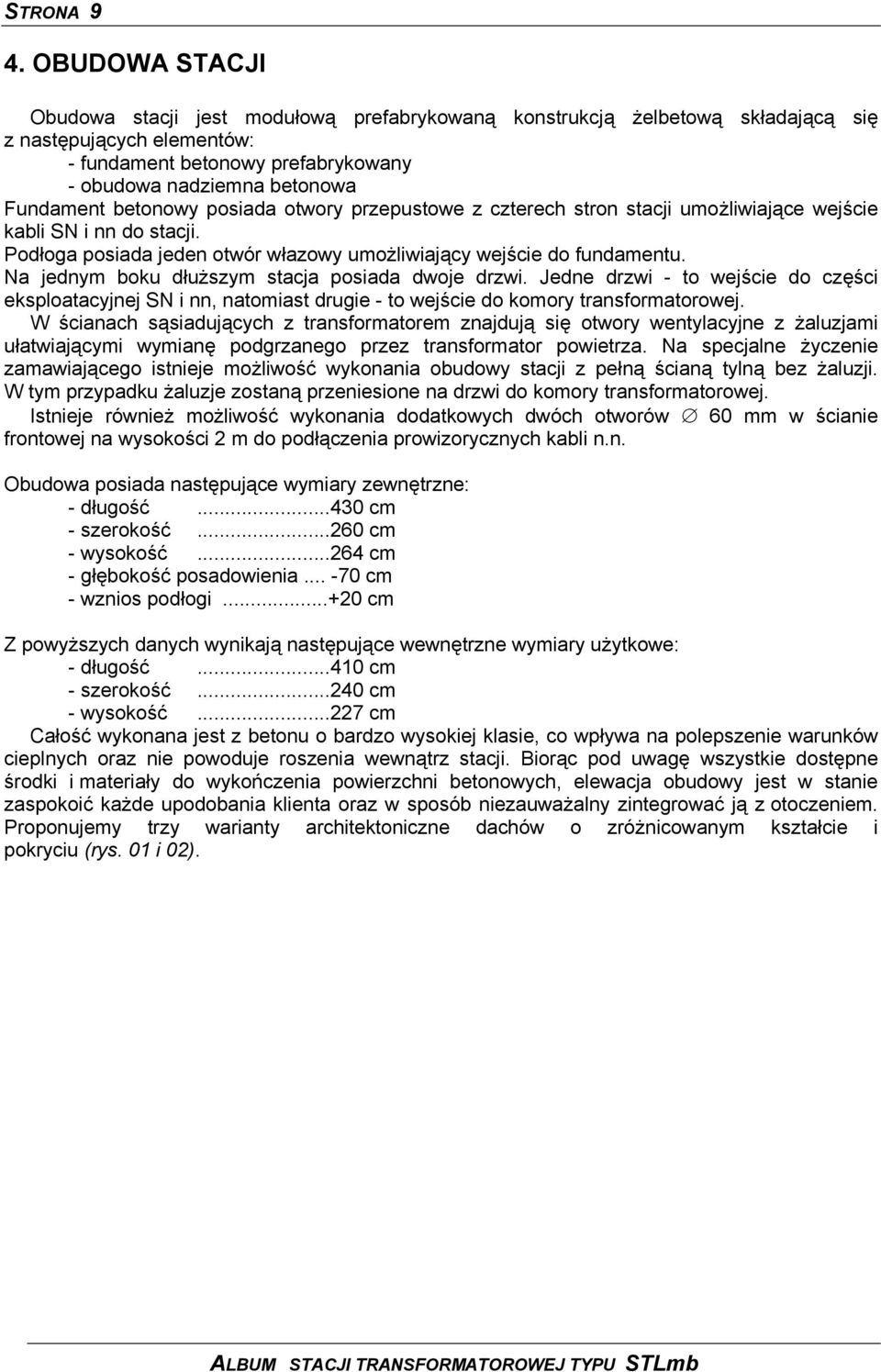

9 STRONA 9 4. OBUDOWA STACJI Obudowa stacji jest modułową prefabrykowaną konstrukcją żelbetową składającą się z następujących elementów: - fundament betonowy prefabrykowany - obudowa nadziemna betonowa Fundament betonowy posiada otwory przepustowe z czterech stron stacji umożliwiające wejście kabli SN i nn do stacji. Podłoga posiada jeden otwór włazowy umożliwiający wejście do fundamentu. Na jednym boku dłuższym stacja posiada dwoje drzwi. Jedne drzwi - to wejście do części eksploatacyjnej SN i nn, natomiast drugie - to wejście do komory transformatorowej. W ścianach sąsiadujących z transformatorem znajdują się otwory wentylacyjne z żaluzjami ułatwiającymi wymianę podgrzanego przez transformator powietrza. Na specjalne życzenie zamawiającego istnieje możliwość wykonania obudowy stacji z pełną ścianą tylną bez żaluzji. W tym przypadku żaluzje zostaną przeniesione na drzwi do komory transformatorowej. Istnieje również możliwość wykonania dodatkowych dwóch otworów 60 mm w ścianie frontowej na wysokości 2 m do podłączenia prowizorycznych kabli n.n. Obudowa posiada następujące wymiary zewnętrzne: - długość cm - szerokość cm - wysokość cm - głębokość posadowienia cm - wznios podłogi cm Z powyższych danych wynikają następujące wewnętrzne wymiary użytkowe: - długość cm - szerokość cm - wysokość cm Całość wykonana jest z betonu o bardzo wysokiej klasie, co wpływa na polepszenie warunków cieplnych oraz nie powoduje roszenia wewnątrz stacji. Biorąc pod uwagę wszystkie dostępne środki i materiały do wykończenia powierzchni betonowych, elewacja obudowy jest w stanie zaspokoić każde upodobania klienta oraz w sposób niezauważalny zintegrować ją z otoczeniem. Proponujemy trzy warianty architektoniczne dachów o zróżnicowanym kształcie i pokryciu (rys. 01 i 02). ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

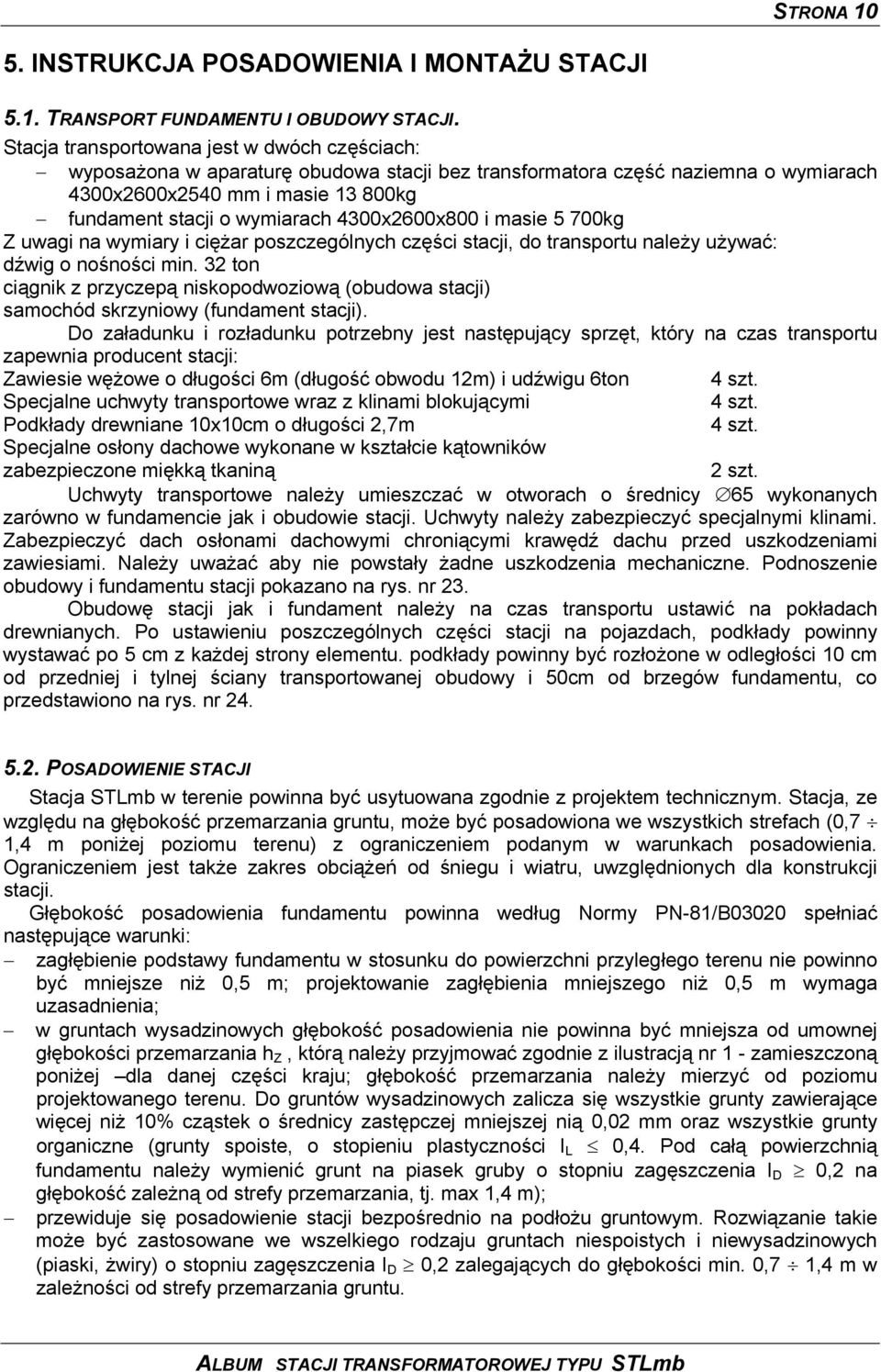

10 STRONA INSTRUKCJA POSADOWIENIA I MONTAŻU STACJI 5.1. TRANSPORT FUNDAMENTU I OBUDOWY STACJI. Stacja transportowana jest w dwóch częściach: wyposażona w aparaturę obudowa stacji bez transformatora część naziemna o wymiarach 4300x2600x2540 mm i masie kg fundament stacji o wymiarach 4300x2600x800 i masie 5 700kg Z uwagi na wymiary i ciężar poszczególnych części stacji, do transportu należy używać: dźwig o nośności min. 32 ton ciągnik z przyczepą niskopodwoziową (obudowa stacji) samochód skrzyniowy (fundament stacji). Do załadunku i rozładunku potrzebny jest następujący sprzęt, który na czas transportu zapewnia producent stacji: Zawiesie wężowe o długości 6m (długość obwodu 12m) i udźwigu 6ton 4 szt. Specjalne uchwyty transportowe wraz z klinami blokującymi 4 szt. Podkłady drewniane 10x10cm o długości 2,7m 4 szt. Specjalne osłony dachowe wykonane w kształcie kątowników zabezpieczone miękką tkaniną 2 szt. Uchwyty transportowe należy umieszczać w otworach o średnicy 65 wykonanych zarówno w fundamencie jak i obudowie stacji. Uchwyty należy zabezpieczyć specjalnymi klinami. Zabezpieczyć dach osłonami dachowymi chroniącymi krawędź dachu przed uszkodzeniami zawiesiami. Należy uważać aby nie powstały żadne uszkodzenia mechaniczne. Podnoszenie obudowy i fundamentu stacji pokazano na rys. nr 23. Obudowę stacji jak i fundament należy na czas transportu ustawić na pokładach drewnianych. Po ustawieniu poszczególnych części stacji na pojazdach, podkłady powinny wystawać po 5 cm z każdej strony elementu. podkłady powinny być rozłożone w odległości 10 cm od przedniej i tylnej ściany transportowanej obudowy i 50cm od brzegów fundamentu, co przedstawiono na rys. nr POSADOWIENIE STACJI Stacja STLmb w terenie powinna być usytuowana zgodnie z projektem technicznym. Stacja, ze względu na głębokość przemarzania gruntu, może być posadowiona we wszystkich strefach (0,7 1,4 m poniżej poziomu terenu) z ograniczeniem podanym w warunkach posadowienia. Ograniczeniem jest także zakres obciążeń od śniegu i wiatru, uwzględnionych dla konstrukcji stacji. Głębokość posadowienia fundamentu powinna według Normy PN-81/B03020 spełniać następujące warunki: zagłębienie podstawy fundamentu w stosunku do powierzchni przyległego terenu nie powinno być mniejsze niż 0,5 m; projektowanie zagłębienia mniejszego niż 0,5 m wymaga uzasadnienia; w gruntach wysadzinowych głębokość posadowienia nie powinna być mniejsza od umownej głębokości przemarzania h Z, którą należy przyjmować zgodnie z ilustracją nr 1 - zamieszczoną poniżej dla danej części kraju; głębokość przemarzania należy mierzyć od poziomu projektowanego terenu. Do gruntów wysadzinowych zalicza się wszystkie grunty zawierające więcej niż 10% cząstek o średnicy zastępczej mniejszej nią 0,02 mm oraz wszystkie grunty organiczne (grunty spoiste, o stopieniu plastyczności I L 0,4. Pod całą powierzchnią fundamentu należy wymienić grunt na piasek gruby o stopniu zagęszczenia I D 0,2 na głębokość zależną od strefy przemarzania, tj. max 1,4 m); przewiduje się posadowienie stacji bezpośrednio na podłożu gruntowym. Rozwiązanie takie może być zastosowane we wszelkiego rodzaju gruntach niespoistych i niewysadzinowych (piaski, żwiry) o stopniu zagęszczenia I D 0,2 zalegających do głębokości min. 0,7 1,4 m w zależności od strefy przemarzania gruntu. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

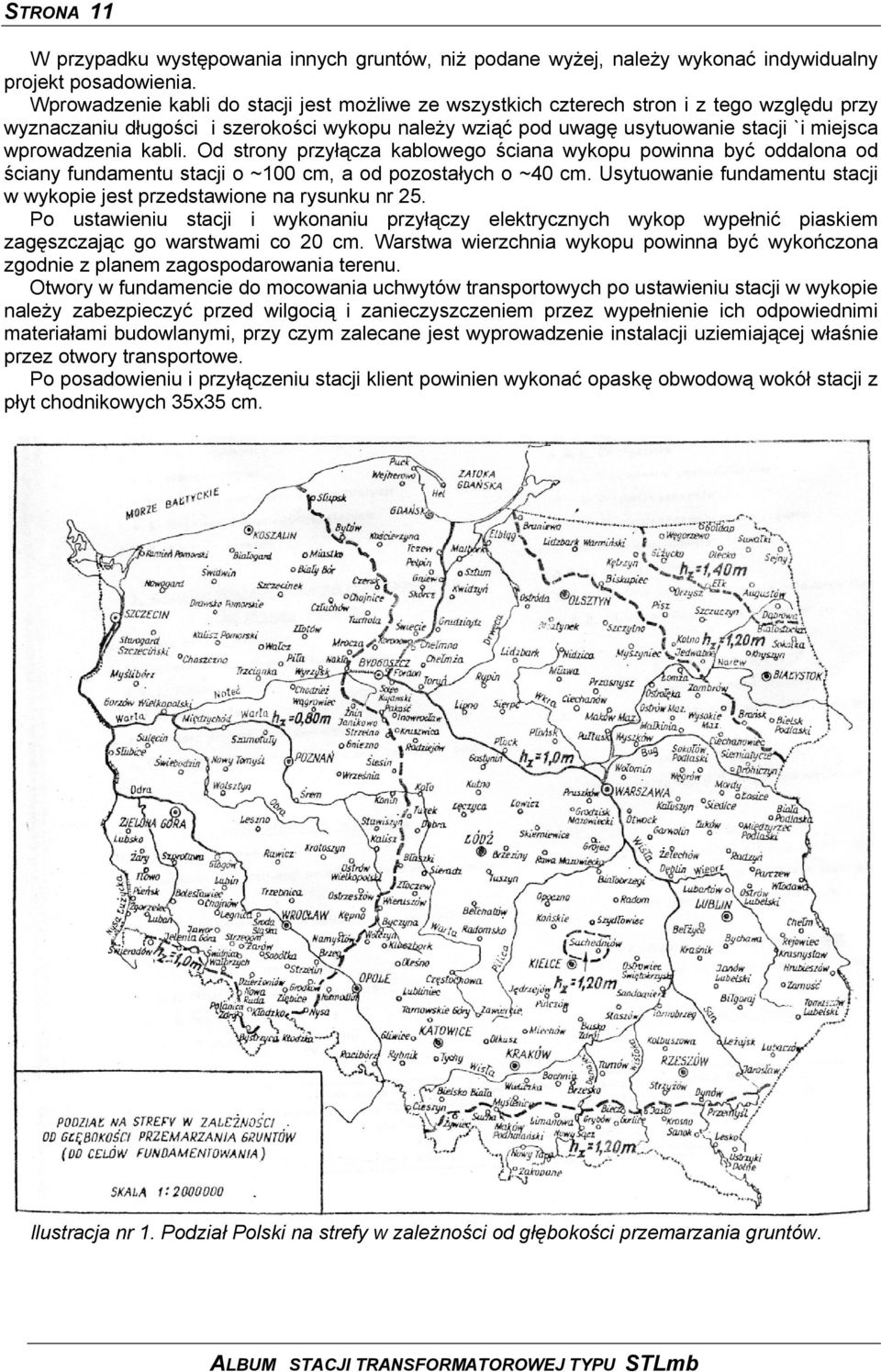

11 STRONA 11 W przypadku występowania innych gruntów, niż podane wyżej, należy wykonać indywidualny projekt posadowienia. Wprowadzenie kabli do stacji jest możliwe ze wszystkich czterech stron i z tego względu przy wyznaczaniu długości i szerokości wykopu należy wziąć pod uwagę usytuowanie stacji `i miejsca wprowadzenia kabli. Od strony przyłącza kablowego ściana wykopu powinna być oddalona od ściany fundamentu stacji o ~100 cm, a od pozostałych o ~40 cm. Usytuowanie fundamentu stacji w wykopie jest przedstawione na rysunku nr 25. Po ustawieniu stacji i wykonaniu przyłączy elektrycznych wykop wypełnić piaskiem zagęszczając go warstwami co 20 cm. Warstwa wierzchnia wykopu powinna być wykończona zgodnie z planem zagospodarowania terenu. Otwory w fundamencie do mocowania uchwytów transportowych po ustawieniu stacji w wykopie należy zabezpieczyć przed wilgocią i zanieczyszczeniem przez wypełnienie ich odpowiednimi materiałami budowlanymi, przy czym zalecane jest wyprowadzenie instalacji uziemiającej właśnie przez otwory transportowe. Po posadowieniu i przyłączeniu stacji klient powinien wykonać opaskę obwodową wokół stacji z płyt chodnikowych 35x35 cm. Ilustracja nr 1. Podział Polski na strefy w zależności od głębokości przemarzania gruntów. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

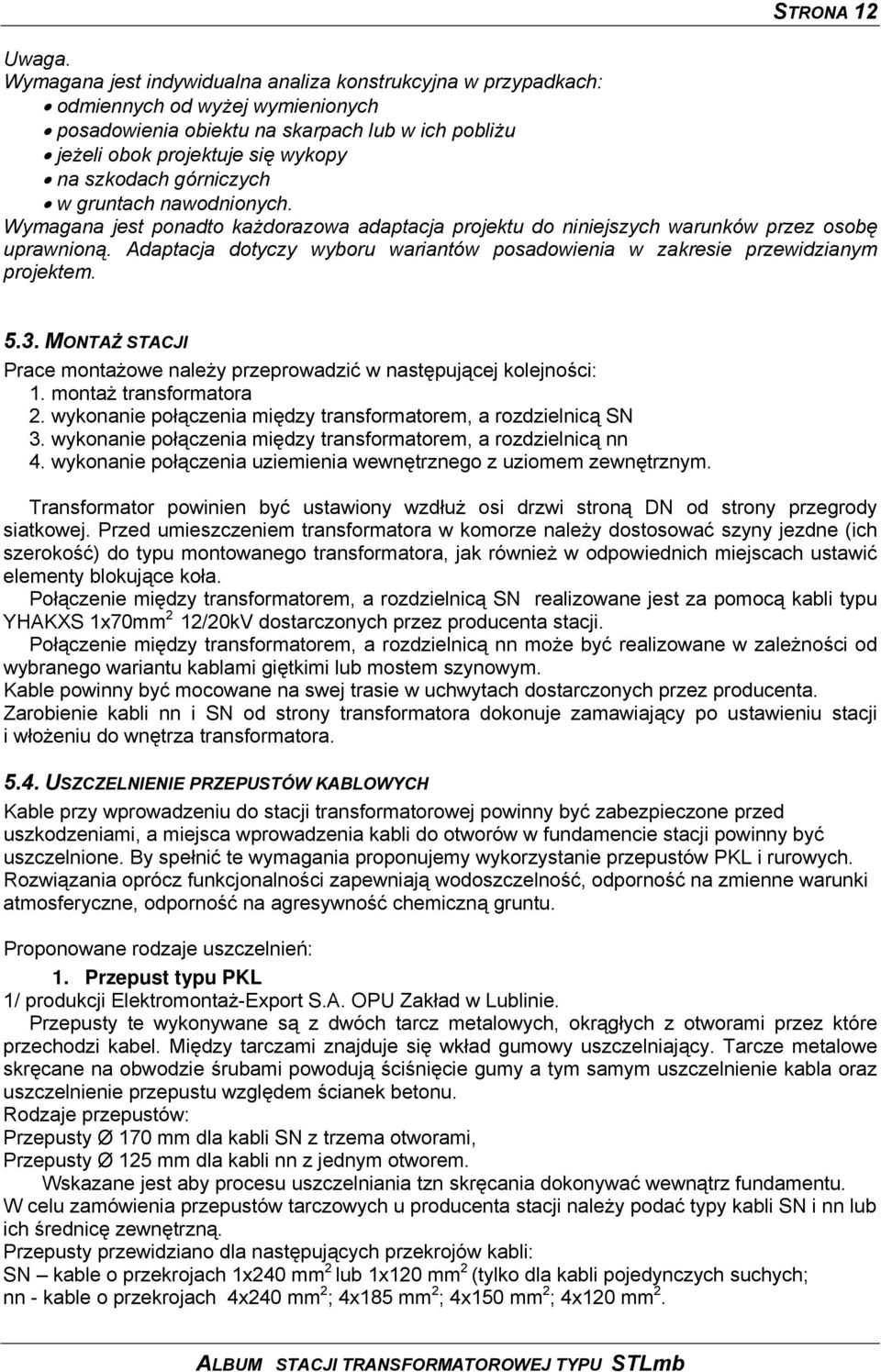

12 STRONA 12 Uwaga. Wymagana jest indywidualna analiza konstrukcyjna w przypadkach: odmiennych od wyżej wymienionych posadowienia obiektu na skarpach lub w ich pobliżu jeżeli obok projektuje się wykopy na szkodach górniczych w gruntach nawodnionych. Wymagana jest ponadto każdorazowa adaptacja projektu do niniejszych warunków przez osobę uprawnioną. Adaptacja dotyczy wyboru wariantów posadowienia w zakresie przewidzianym projektem MONTAŻ STACJI Prace montażowe należy przeprowadzić w następującej kolejności: 1. montaż transformatora 2. wykonanie połączenia między transformatorem, a rozdzielnicą SN 3. wykonanie połączenia między transformatorem, a rozdzielnicą nn 4. wykonanie połączenia uziemienia wewnętrznego z uziomem zewnętrznym. Transformator powinien być ustawiony wzdłuż osi drzwi stroną DN od strony przegrody siatkowej. Przed umieszczeniem transformatora w komorze należy dostosować szyny jezdne (ich szerokość) do typu montowanego transformatora, jak również w odpowiednich miejscach ustawić elementy blokujące koła. Połączenie między transformatorem, a rozdzielnicą SN realizowane jest za pomocą kabli typu YHAKXS 1x70mm 2 12/20kV dostarczonych przez producenta stacji. Połączenie między transformatorem, a rozdzielnicą nn może być realizowane w zależności od wybranego wariantu kablami giętkimi lub mostem szynowym. Kable powinny być mocowane na swej trasie w uchwytach dostarczonych przez producenta. Zarobienie kabli nn i SN od strony transformatora dokonuje zamawiający po ustawieniu stacji i włożeniu do wnętrza transformatora USZCZELNIENIE PRZEPUSTÓW KABLOWYCH Kable przy wprowadzeniu do stacji transformatorowej powinny być zabezpieczone przed uszkodzeniami, a miejsca wprowadzenia kabli do otworów w fundamencie stacji powinny być uszczelnione. By spełnić te wymagania proponujemy wykorzystanie przepustów PKL i rurowych. Rozwiązania oprócz funkcjonalności zapewniają wodoszczelność, odporność na zmienne warunki atmosferyczne, odporność na agresywność chemiczną gruntu. Proponowane rodzaje uszczelnień: 1. Przepust typu PKL 1/ produkcji Elektromontaż-Export S.A. OPU Zakład w Lublinie. Przepusty te wykonywane są z dwóch tarcz metalowych, okrągłych z otworami przez które przechodzi kabel. Między tarczami znajduje się wkład gumowy uszczelniający. Tarcze metalowe skręcane na obwodzie śrubami powodują ściśnięcie gumy a tym samym uszczelnienie kabla oraz uszczelnienie przepustu względem ścianek betonu. Rodzaje przepustów: Przepusty Ø 170 mm dla kabli SN z trzema otworami, Przepusty Ø 125 mm dla kabli nn z jednym otworem. Wskazane jest aby procesu uszczelniania tzn skręcania dokonywać wewnątrz fundamentu. W celu zamówienia przepustów tarczowych u producenta stacji należy podać typy kabli SN i nn lub ich średnicę zewnętrzną. Przepusty przewidziano dla następujących przekrojów kabli: SN kable o przekrojach 1x240 mm 2 lub 1x120 mm 2 (tylko dla kabli pojedynczych suchych; nn - kable o przekrojach 4x240 mm 2 ; 4x185 mm 2 ; 4x150 mm 2 ; 4x120 mm 2. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

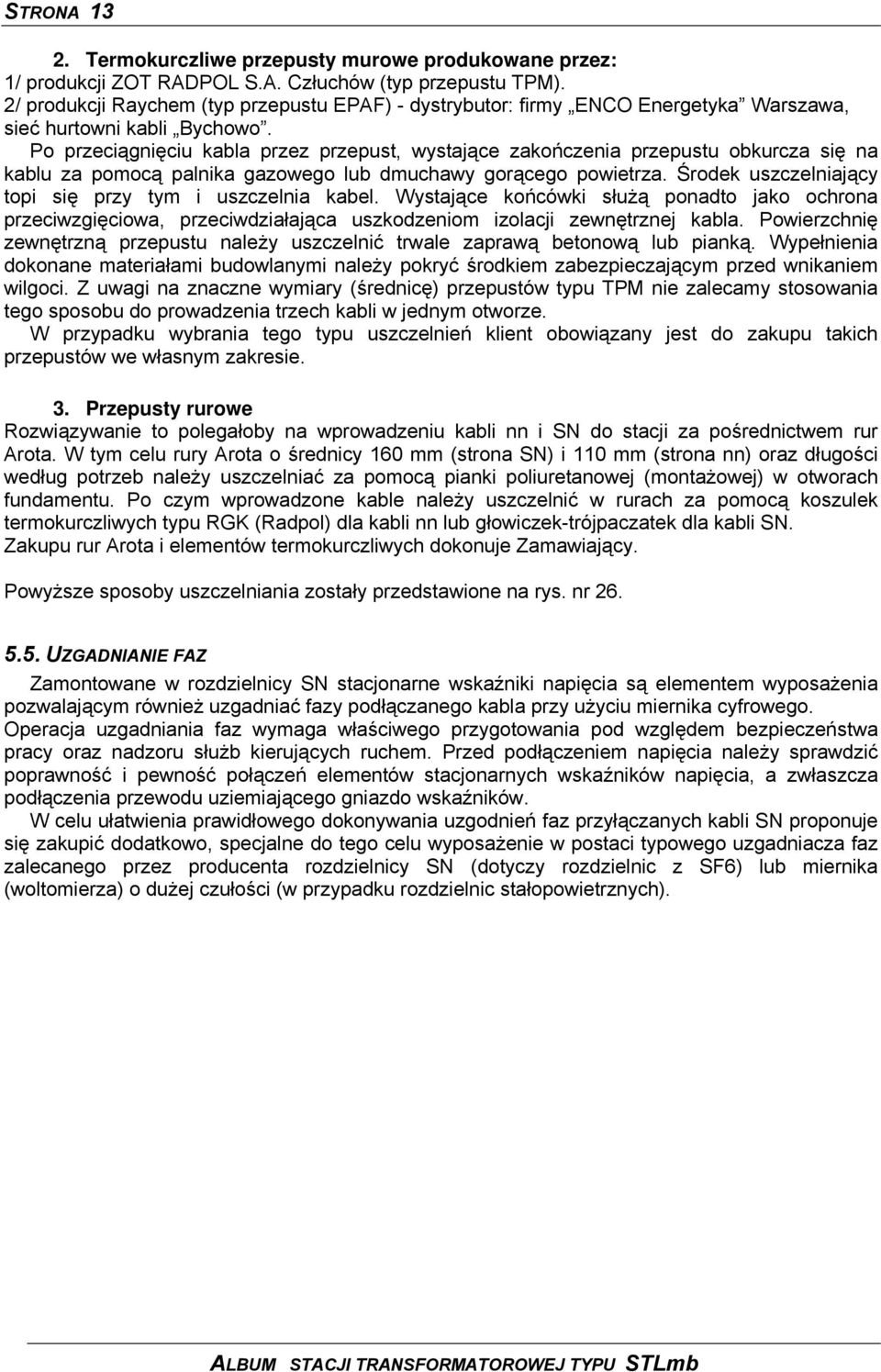

13 STRONA Termokurczliwe przepusty murowe produkowane przez: 1/ produkcji ZOT RADPOL S.A. Człuchów (typ przepustu TPM). 2/ produkcji Raychem (typ przepustu EPAF) - dystrybutor: firmy ENCO Energetyka Warszawa, sieć hurtowni kabli Bychowo. Po przeciągnięciu kabla przez przepust, wystające zakończenia przepustu obkurcza się na kablu za pomocą palnika gazowego lub dmuchawy gorącego powietrza. Środek uszczelniający topi się przy tym i uszczelnia kabel. Wystające końcówki służą ponadto jako ochrona przeciwzgięciowa, przeciwdziałająca uszkodzeniom izolacji zewnętrznej kabla. Powierzchnię zewnętrzną przepustu należy uszczelnić trwale zaprawą betonową lub pianką. Wypełnienia dokonane materiałami budowlanymi należy pokryć środkiem zabezpieczającym przed wnikaniem wilgoci. Z uwagi na znaczne wymiary (średnicę) przepustów typu TPM nie zalecamy stosowania tego sposobu do prowadzenia trzech kabli w jednym otworze. W przypadku wybrania tego typu uszczelnień klient obowiązany jest do zakupu takich przepustów we własnym zakresie. 3. Przepusty rurowe Rozwiązywanie to polegałoby na wprowadzeniu kabli nn i SN do stacji za pośrednictwem rur Arota. W tym celu rury Arota o średnicy 160 mm (strona SN) i 110 mm (strona nn) oraz długości według potrzeb należy uszczelniać za pomocą pianki poliuretanowej (montażowej) w otworach fundamentu. Po czym wprowadzone kable należy uszczelnić w rurach za pomocą koszulek termokurczliwych typu RGK (Radpol) dla kabli nn lub głowiczek-trójpaczatek dla kabli SN. Zakupu rur Arota i elementów termokurczliwych dokonuje Zamawiający. Powyższe sposoby uszczelniania zostały przedstawione na rys. nr UZGADNIANIE FAZ Zamontowane w rozdzielnicy SN stacjonarne wskaźniki napięcia są elementem wyposażenia pozwalającym również uzgadniać fazy podłączanego kabla przy użyciu miernika cyfrowego. Operacja uzgadniania faz wymaga właściwego przygotowania pod względem bezpieczeństwa pracy oraz nadzoru służb kierujących ruchem. Przed podłączeniem napięcia należy sprawdzić poprawność i pewność połączeń elementów stacjonarnych wskaźników napięcia, a zwłaszcza podłączenia przewodu uziemiającego gniazdo wskaźników. W celu ułatwienia prawidłowego dokonywania uzgodnień faz przyłączanych kabli SN proponuje się zakupić dodatkowo, specjalne do tego celu wyposażenie w postaci typowego uzgadniacza faz zalecanego przez producenta rozdzielnicy SN (dotyczy rozdzielnic z SF6) lub miernika (woltomierza) o dużej czułości (w przypadku rozdzielnic stałopowietrznych). ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

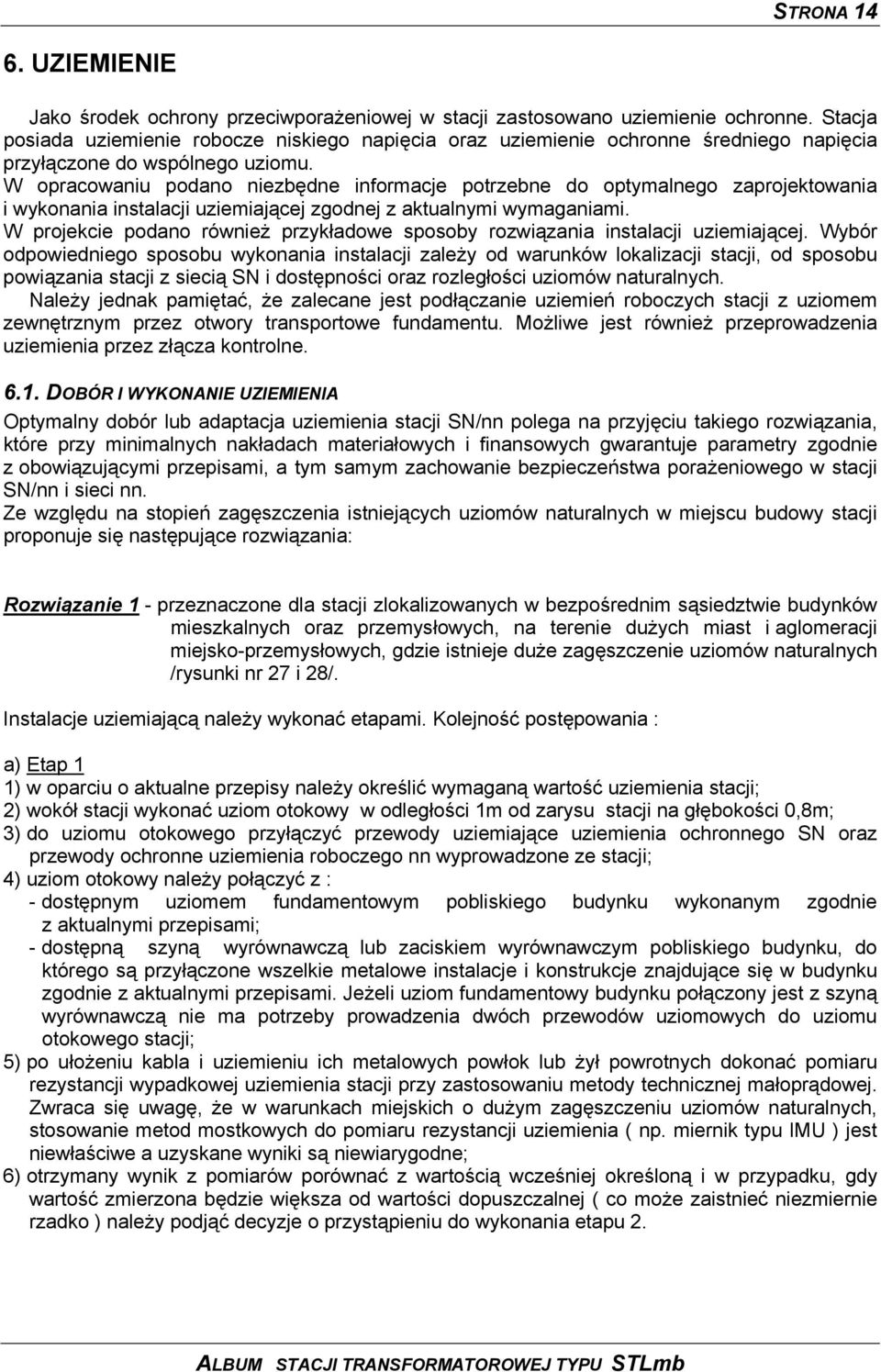

14 STRONA UZIEMIENIE Jako środek ochrony przeciwporażeniowej w stacji zastosowano uziemienie ochronne. Stacja posiada uziemienie robocze niskiego napięcia oraz uziemienie ochronne średniego napięcia przyłączone do wspólnego uziomu. W opracowaniu podano niezbędne informacje potrzebne do optymalnego zaprojektowania i wykonania instalacji uziemiającej zgodnej z aktualnymi wymaganiami. W projekcie podano również przykładowe sposoby rozwiązania instalacji uziemiającej. Wybór odpowiedniego sposobu wykonania instalacji zależy od warunków lokalizacji stacji, od sposobu powiązania stacji z siecią SN i dostępności oraz rozległości uziomów naturalnych. Należy jednak pamiętać, że zalecane jest podłączanie uziemień roboczych stacji z uziomem zewnętrznym przez otwory transportowe fundamentu. Możliwe jest również przeprowadzenia uziemienia przez złącza kontrolne DOBÓR I WYKONANIE UZIEMIENIA Optymalny dobór lub adaptacja uziemienia stacji SN/nn polega na przyjęciu takiego rozwiązania, które przy minimalnych nakładach materiałowych i finansowych gwarantuje parametry zgodnie z obowiązującymi przepisami, a tym samym zachowanie bezpieczeństwa porażeniowego w stacji SN/nn i sieci nn. Ze względu na stopień zagęszczenia istniejących uziomów naturalnych w miejscu budowy stacji proponuje się następujące rozwiązania: Rozwiązanie 1 - przeznaczone dla stacji zlokalizowanych w bezpośrednim sąsiedztwie budynków mieszkalnych oraz przemysłowych, na terenie dużych miast i aglomeracji miejsko-przemysłowych, gdzie istnieje duże zagęszczenie uziomów naturalnych /rysunki nr 27 i 28/. Instalacje uziemiającą należy wykonać etapami. Kolejność postępowania : a) Etap 1 1) w oparciu o aktualne przepisy należy określić wymaganą wartość uziemienia stacji; 2) wokół stacji wykonać uziom otokowy w odległości 1m od zarysu stacji na głębokości 0,8m; 3) do uziomu otokowego przyłączyć przewody uziemiające uziemienia ochronnego SN oraz przewody ochronne uziemienia roboczego nn wyprowadzone ze stacji; 4) uziom otokowy należy połączyć z : - dostępnym uziomem fundamentowym pobliskiego budynku wykonanym zgodnie z aktualnymi przepisami; - dostępną szyną wyrównawczą lub zaciskiem wyrównawczym pobliskiego budynku, do którego są przyłączone wszelkie metalowe instalacje i konstrukcje znajdujące się w budynku zgodnie z aktualnymi przepisami. Jeżeli uziom fundamentowy budynku połączony jest z szyną wyrównawczą nie ma potrzeby prowadzenia dwóch przewodów uziomowych do uziomu otokowego stacji; 5) po ułożeniu kabla i uziemieniu ich metalowych powłok lub żył powrotnych dokonać pomiaru rezystancji wypadkowej uziemienia stacji przy zastosowaniu metody technicznej małoprądowej. Zwraca się uwagę, że w warunkach miejskich o dużym zagęszczeniu uziomów naturalnych, stosowanie metod mostkowych do pomiaru rezystancji uziemienia ( np. miernik typu IMU ) jest niewłaściwe a uzyskane wyniki są niewiarygodne; 6) otrzymany wynik z pomiarów porównać z wartością wcześniej określoną i w przypadku, gdy wartość zmierzona będzie większa od wartości dopuszczalnej ( co może zaistnieć niezmiernie rzadko ) należy podjąć decyzje o przystąpieniu do wykonania etapu 2. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

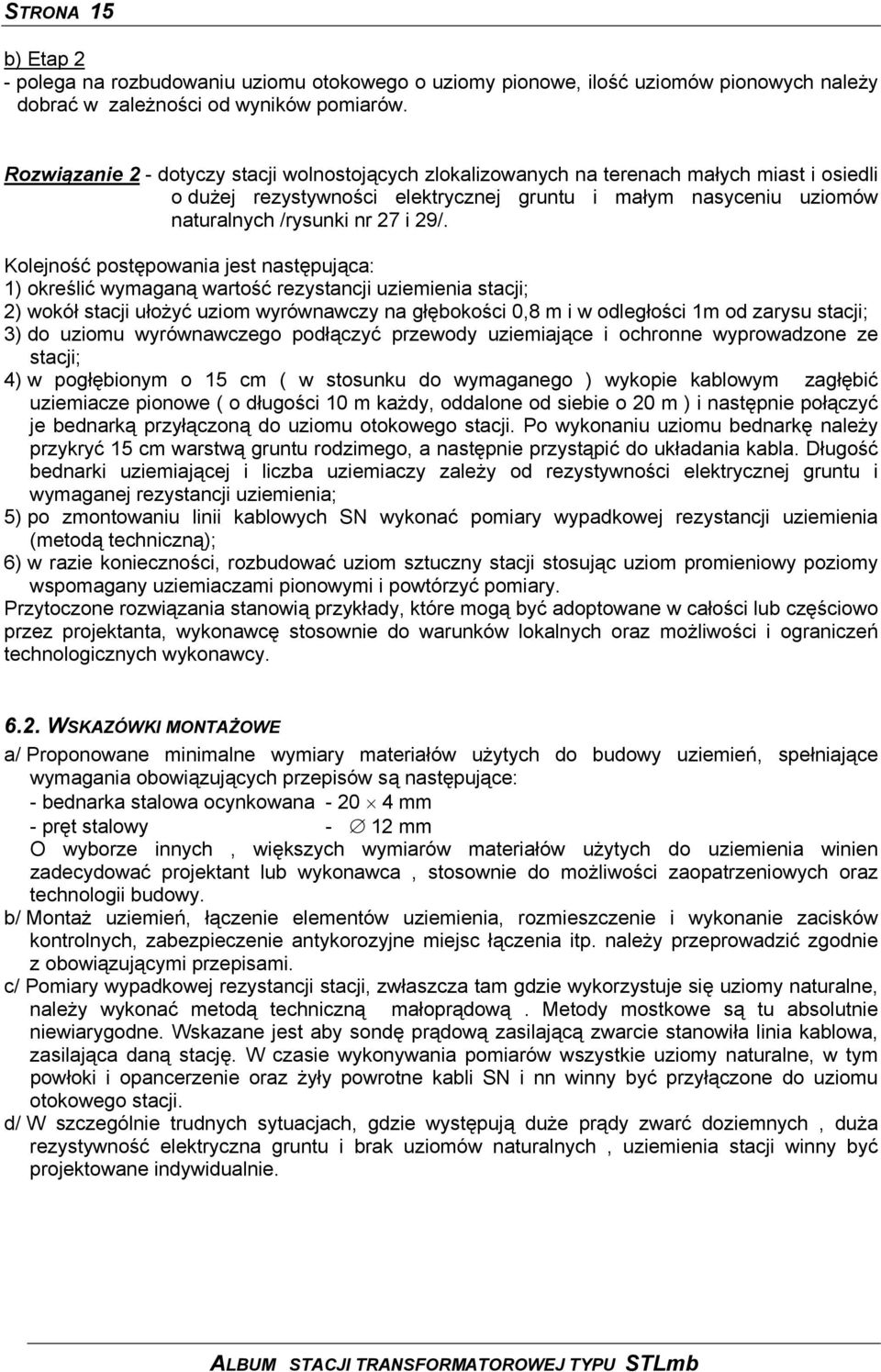

15 STRONA 15 b) Etap 2 - polega na rozbudowaniu uziomu otokowego o uziomy pionowe, ilość uziomów pionowych należy dobrać w zależności od wyników pomiarów. Rozwiązanie 2 - dotyczy stacji wolnostojących zlokalizowanych na terenach małych miast i osiedli o dużej rezystywności elektrycznej gruntu i małym nasyceniu uziomów naturalnych /rysunki nr 27 i 29/. Kolejność postępowania jest następująca: 1) określić wymaganą wartość rezystancji uziemienia stacji; 2) wokół stacji ułożyć uziom wyrównawczy na głębokości 0,8 m i w odległości 1m od zarysu stacji; 3) do uziomu wyrównawczego podłączyć przewody uziemiające i ochronne wyprowadzone ze stacji; 4) w pogłębionym o 15 cm ( w stosunku do wymaganego ) wykopie kablowym zagłębić uziemiacze pionowe ( o długości 10 m każdy, oddalone od siebie o 20 m ) i następnie połączyć je bednarką przyłączoną do uziomu otokowego stacji. Po wykonaniu uziomu bednarkę należy przykryć 15 cm warstwą gruntu rodzimego, a następnie przystąpić do układania kabla. Długość bednarki uziemiającej i liczba uziemiaczy zależy od rezystywności elektrycznej gruntu i wymaganej rezystancji uziemienia; 5) po zmontowaniu linii kablowych SN wykonać pomiary wypadkowej rezystancji uziemienia (metodą techniczną); 6) w razie konieczności, rozbudować uziom sztuczny stacji stosując uziom promieniowy poziomy wspomagany uziemiaczami pionowymi i powtórzyć pomiary. Przytoczone rozwiązania stanowią przykłady, które mogą być adoptowane w całości lub częściowo przez projektanta, wykonawcę stosownie do warunków lokalnych oraz możliwości i ograniczeń technologicznych wykonawcy WSKAZÓWKI MONTAŻOWE a/ Proponowane minimalne wymiary materiałów użytych do budowy uziemień, spełniające wymagania obowiązujących przepisów są następujące: - bednarka stalowa ocynkowana mm - pręt stalowy - 12 mm O wyborze innych, większych wymiarów materiałów użytych do uziemienia winien zadecydować projektant lub wykonawca, stosownie do możliwości zaopatrzeniowych oraz technologii budowy. b/ Montaż uziemień, łączenie elementów uziemienia, rozmieszczenie i wykonanie zacisków kontrolnych, zabezpieczenie antykorozyjne miejsc łączenia itp. należy przeprowadzić zgodnie z obowiązującymi przepisami. c/ Pomiary wypadkowej rezystancji stacji, zwłaszcza tam gdzie wykorzystuje się uziomy naturalne, należy wykonać metodą techniczną małoprądową. Metody mostkowe są tu absolutnie niewiarygodne. Wskazane jest aby sondę prądową zasilającą zwarcie stanowiła linia kablowa, zasilająca daną stację. W czasie wykonywania pomiarów wszystkie uziomy naturalne, w tym powłoki i opancerzenie oraz żyły powrotne kabli SN i nn winny być przyłączone do uziomu otokowego stacji. d/ W szczególnie trudnych sytuacjach, gdzie występują duże prądy zwarć doziemnych, duża rezystywność elektryczna gruntu i brak uziomów naturalnych, uziemienia stacji winny być projektowane indywidualnie. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

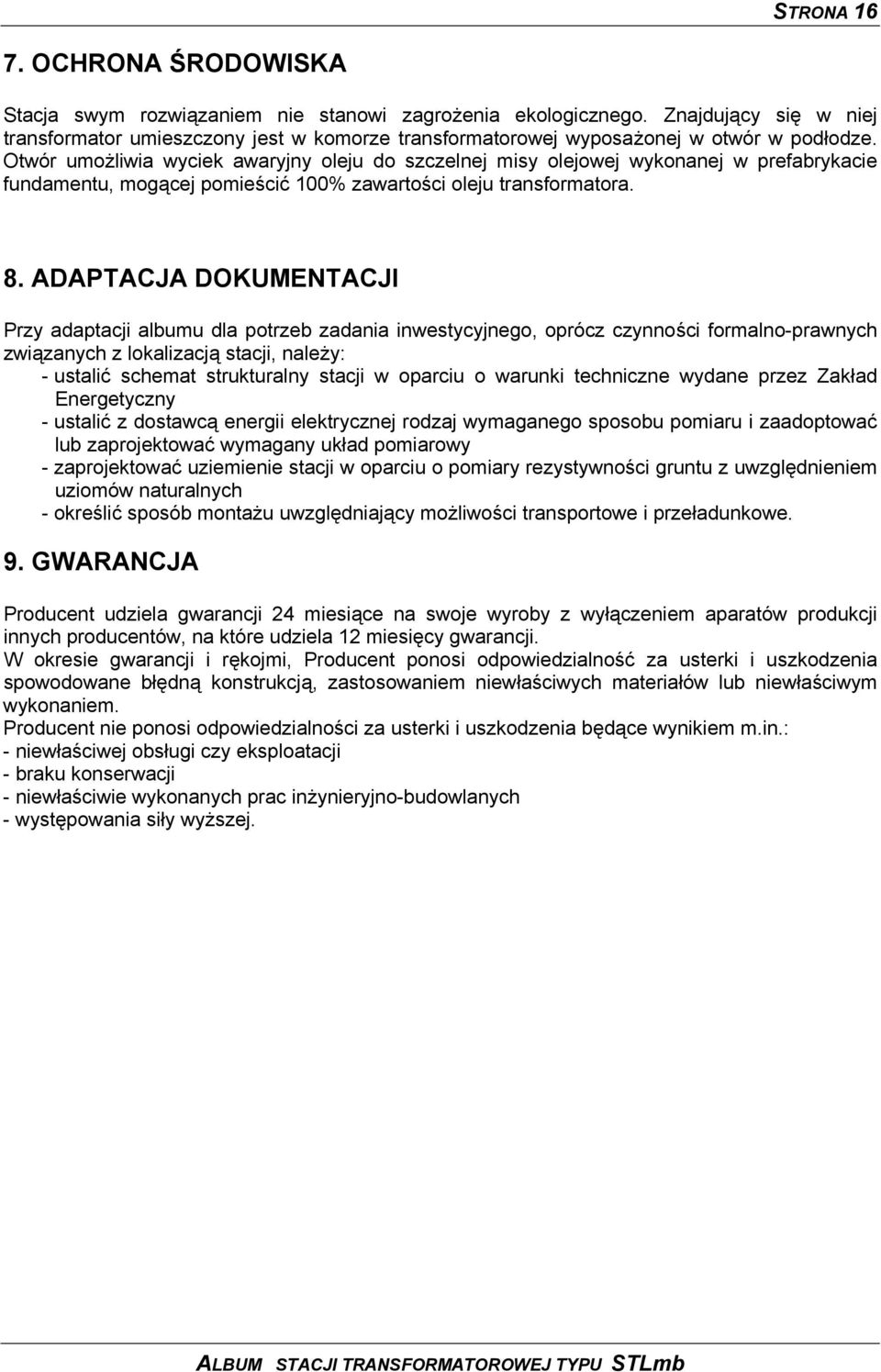

16 STRONA OCHRONA ŚRODOWISKA Stacja swym rozwiązaniem nie stanowi zagrożenia ekologicznego. Znajdujący się w niej transformator umieszczony jest w komorze transformatorowej wyposażonej w otwór w podłodze. Otwór umożliwia wyciek awaryjny oleju do szczelnej misy olejowej wykonanej w prefabrykacie fundamentu, mogącej pomieścić 100% zawartości oleju transformatora. 8. ADAPTACJA DOKUMENTACJI Przy adaptacji albumu dla potrzeb zadania inwestycyjnego, oprócz czynności formalno-prawnych związanych z lokalizacją stacji, należy: - ustalić schemat strukturalny stacji w oparciu o warunki techniczne wydane przez Zakład Energetyczny - ustalić z dostawcą energii elektrycznej rodzaj wymaganego sposobu pomiaru i zaadoptować lub zaprojektować wymagany układ pomiarowy - zaprojektować uziemienie stacji w oparciu o pomiary rezystywności gruntu z uwzględnieniem uziomów naturalnych - określić sposób montażu uwzględniający możliwości transportowe i przeładunkowe. 9. GWARANCJA Producent udziela gwarancji 24 miesiące na swoje wyroby z wyłączeniem aparatów produkcji innych producentów, na które udziela 12 miesięcy gwarancji. W okresie gwarancji i rękojmi, Producent ponosi odpowiedzialność za usterki i uszkodzenia spowodowane błędną konstrukcją, zastosowaniem niewłaściwych materiałów lub niewłaściwym wykonaniem. Producent nie ponosi odpowiedzialności za usterki i uszkodzenia będące wynikiem m.in.: - niewłaściwej obsługi czy eksploatacji - braku konserwacji - niewłaściwie wykonanych prac inżynieryjno-budowlanych - występowania siły wyższej. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

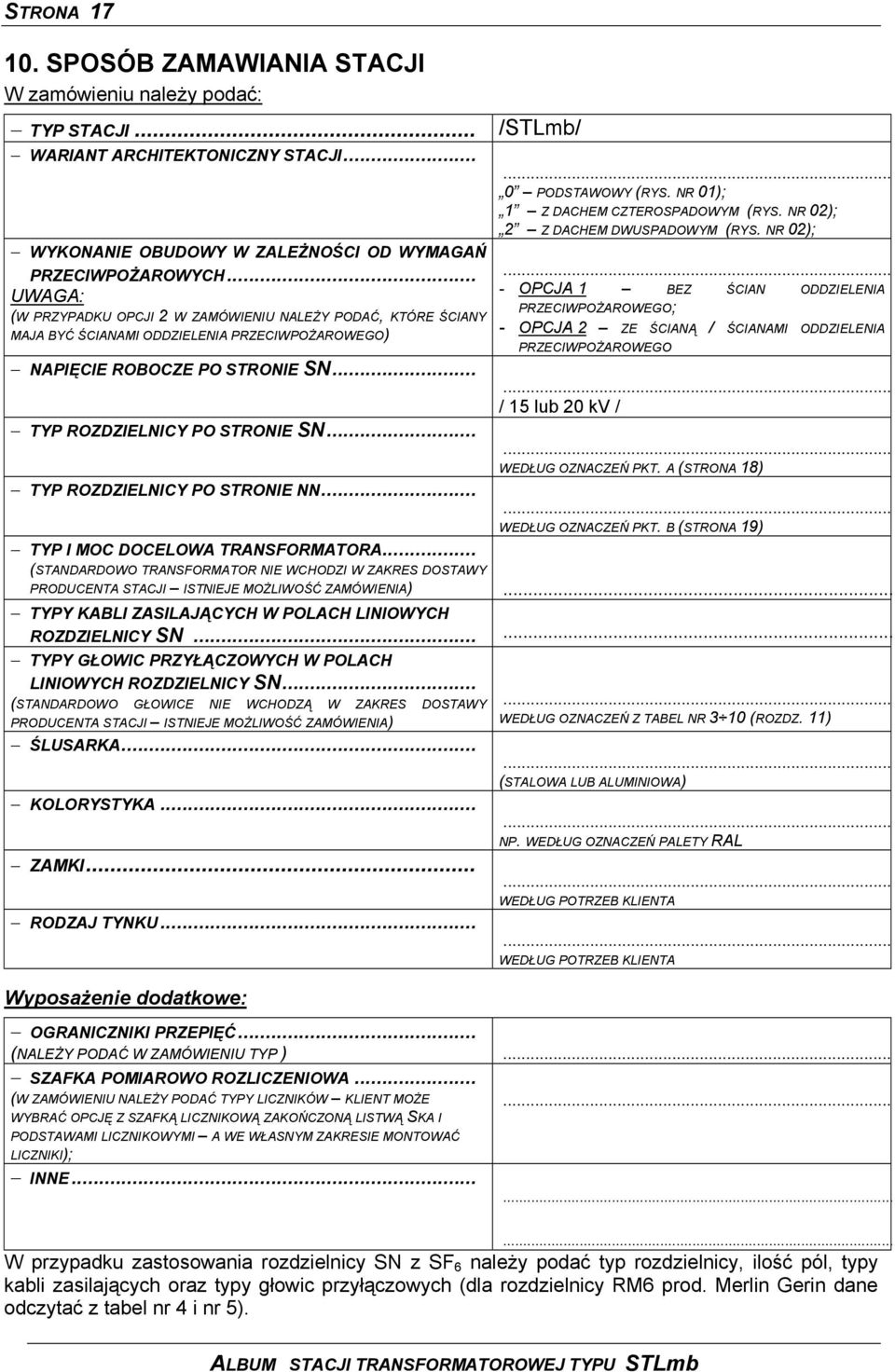

17 STRONA SPOSÓB ZAMAWIANIA STACJI W zamówieniu należy podać: TYP STACJI... WARIANT ARCHITEKTONICZNY STACJI... WYKONANIE OBUDOWY W ZALEŻNOŚCI OD WYMAGAŃ PRZECIWPOŻAROWYCH... UWAGA: (W PRZYPADKU OPCJI 2 W ZAMÓWIENIU NALEŻY PODAĆ, KTÓRE ŚCIANY MAJA BYĆ ŚCIANAMI ODDZIELENIA PRZECIWPOŻAROWEGO) NAPIĘCIE ROBOCZE PO STRONIE SN... TYP ROZDZIELNICY PO STRONIE SN... TYP ROZDZIELNICY PO STRONIE NN... /STLmb/... 0 PODSTAWOWY (RYS. NR 01); 1 Z DACHEM CZTEROSPADOWYM (RYS. NR 02); 2 Z DACHEM DWUSPADOWYM (RYS. NR 02);... - OPCJA 1 BEZ ŚCIAN ODDZIELENIA PRZECIWPOŻAROWEGO; - OPCJA 2 ZE ŚCIANĄ / ŚCIANAMI ODDZIELENIA PRZECIWPOŻAROWEGO... / 15 lub 20 kv /... WEDŁUG OZNACZEŃ PKT. A (STRONA 18)... WEDŁUG OZNACZEŃ PKT. B (STRONA 19) TYP I MOC DOCELOWA TRANSFORMATORA... (STANDARDOWO TRANSFORMATOR NIE WCHODZI W ZAKRES DOSTAWY PRODUCENTA STACJI ISTNIEJE MOŻLIWOŚĆ ZAMÓWIENIA)... TYPY KABLI ZASILAJĄCYCH W POLACH LINIOWYCH ROZDZIELNICY SN TYPY GŁOWIC PRZYŁĄCZOWYCH W POLACH LINIOWYCH ROZDZIELNICY SN... (STANDARDOWO GŁOWICE NIE WCHODZĄ W ZAKRES DOSTAWY PRODUCENTA STACJI ISTNIEJE MOŻLIWOŚĆ ZAMÓWIENIA) ŚLUSARKA... KOLORYSTYKA... ZAMKI... RODZAJ TYNKU... Wyposażenie dodatkowe:... WEDŁUG OZNACZEŃ Z TABEL NR 3 10 (ROZDZ. 11)... (STALOWA LUB ALUMINIOWA)... NP. WEDŁUG OZNACZEŃ PALETY RAL... WEDŁUG POTRZEB KLIENTA... WEDŁUG POTRZEB KLIENTA OGRANICZNIKI PRZEPIĘĆ... (NALEŻY PODAĆ W ZAMÓWIENIU TYP )... SZAFKA POMIAROWO ROZLICZENIOWA... (W ZAMÓWIENIU NALEŻY PODAĆ TYPY LICZNIKÓW KLIENT MOŻE... WYBRAĆ OPCJĘ Z SZAFKĄ LICZNIKOWĄ ZAKOŃCZONĄ LISTWĄ SKA I PODSTAWAMI LICZNIKOWYMI A WE WŁASNYM ZAKRESIE MONTOWAĆ LICZNIKI); INNE W przypadku zastosowania rozdzielnicy SN z SF 6 należy podać typ rozdzielnicy, ilość pól, typy kabli zasilających oraz typy głowic przyłączowych (dla rozdzielnicy RM6 prod. Merlin Gerin dane odczytać z tabel nr 4 i nr 5). ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

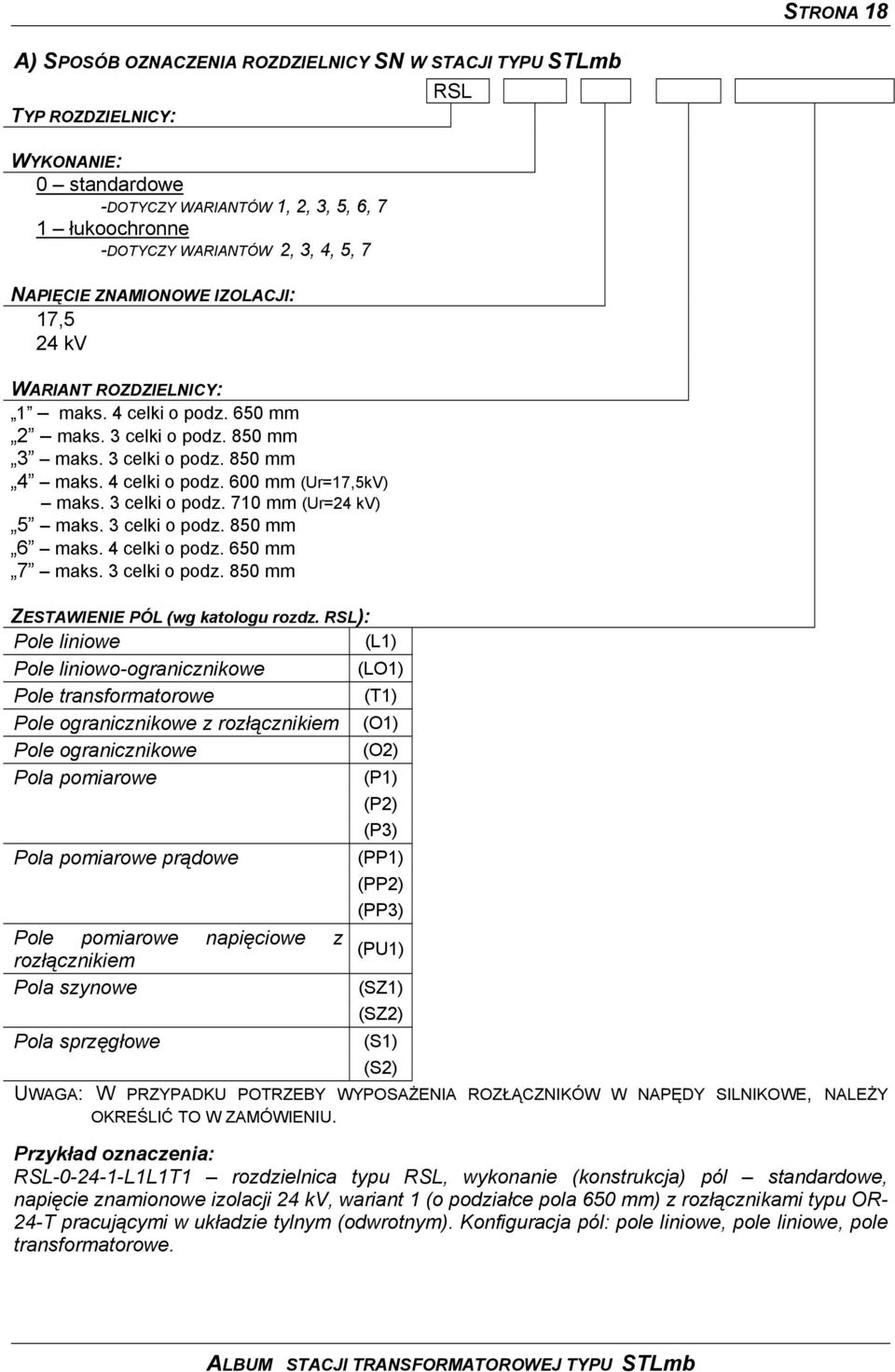

18 STRONA 18 A) SPOSÓB OZNACZENIA ROZDZIELNICY SN W STACJI TYPU STLmb TYP ROZDZIELNICY: WYKONANIE: 0 standardowe -DOTYCZY WARIANTÓW 1, 2, 3, 5, 6, 7 1 łukoochronne -DOTYCZY WARIANTÓW 2, 3, 4, 5, 7 NAPIĘCIE ZNAMIONOWE IZOLACJI: 17,5 24 kv WARIANT ROZDZIELNICY: 1 maks. 4 celki o podz. 650 mm 2 maks. 3 celki o podz. 850 mm 3 maks. 3 celki o podz. 850 mm 4 maks. 4 celki o podz. 600 mm (Ur=17,5kV) maks. 3 celki o podz. 710 mm (Ur=24 kv) 5 maks. 3 celki o podz. 850 mm 6 maks. 4 celki o podz. 650 mm 7 maks. 3 celki o podz. 850 mm ZESTAWIENIE PÓL (wg katologu rozdz. RSL): Pole liniowe (L1) Pole liniowo-ogranicznikowe (LO1) Pole transformatorowe (T1) Pole ogranicznikowe z rozłącznikiem (O1) Pole ogranicznikowe (O2) Pola pomiarowe (P1) (P2) Pola pomiarowe prądowe (P3) (PP1) (PP2) RSL (PP3) Pole pomiarowe napięciowe z (PU1) rozłącznikiem Pola szynowe (SZ1) (SZ2) Pola sprzęgłowe (S1) (S2) UWAGA: W PRZYPADKU POTRZEBY WYPOSAŻENIA ROZŁĄCZNIKÓW W NAPĘDY SILNIKOWE, NALEŻY OKREŚLIĆ TO W ZAMÓWIENIU. Przykład oznaczenia: RSL L1L1T1 rozdzielnica typu RSL, wykonanie (konstrukcja) pól standardowe, napięcie znamionowe izolacji 24 kv, wariant 1 (o podziałce pola 650 mm) z rozłącznikami typu OR- 24-T pracującymi w układzie tylnym (odwrotnym). Konfiguracja pól: pole liniowe, pole liniowe, pole transformatorowe. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

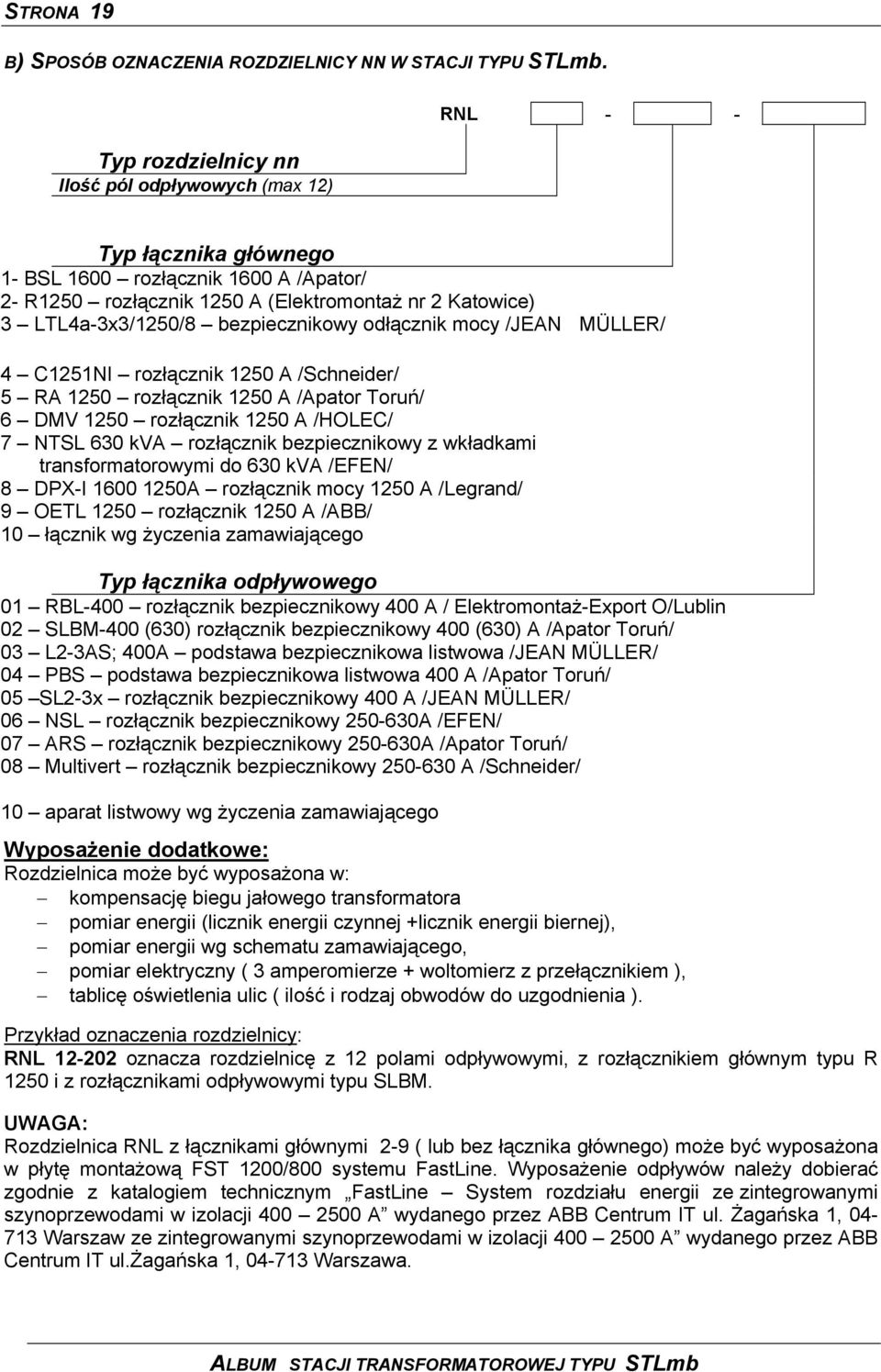

19 STRONA 19 B) SPOSÓB OZNACZENIA ROZDZIELNICY NN W STACJI TYPU STLmb. Typ rozdzielnicy nn Ilość pól odpływowych (max 12) RNL - - Typ łącznika głównego 1- BSL 1600 rozłącznik 1600 A /Apator/ 2- R1250 rozłącznik 1250 A (Elektromontaż nr 2 Katowice) 3 LTL4a-3x3/1250/8 bezpiecznikowy odłącznik mocy /JEAN MÜLLER/ 4 C1251NI rozłącznik 1250 A /Schneider/ 5 RA 1250 rozłącznik 1250 A /Apator Toruń/ 6 DMV 1250 rozłącznik 1250 A /HOLEC/ 7 NTSL 630 kva rozłącznik bezpiecznikowy z wkładkami transformatorowymi do 630 kva /EFEN/ 8 DPX-I A rozłącznik mocy 1250 A /Legrand/ 9 OETL 1250 rozłącznik 1250 A /ABB/ 10 łącznik wg życzenia zamawiającego Typ łącznika odpływowego 01 RBL-400 rozłącznik bezpiecznikowy 400 A / Elektromontaż-Export O/Lublin 02 SLBM-400 (630) rozłącznik bezpiecznikowy 400 (630) A /Apator Toruń/ 03 L2-3AS; 400A podstawa bezpiecznikowa listwowa /JEAN MÜLLER/ 04 PBS podstawa bezpiecznikowa listwowa 400 A /Apator Toruń/ 05 SL2-3x rozłącznik bezpiecznikowy 400 A /JEAN MÜLLER/ 06 NSL rozłącznik bezpiecznikowy A /EFEN/ 07 ARS rozłącznik bezpiecznikowy A /Apator Toruń/ 08 Multivert rozłącznik bezpiecznikowy A /Schneider/ 10 aparat listwowy wg życzenia zamawiającego Wyposażenie dodatkowe: Rozdzielnica może być wyposażona w: kompensację biegu jałowego transformatora pomiar energii (licznik energii czynnej +licznik energii biernej), pomiar energii wg schematu zamawiającego, pomiar elektryczny ( 3 amperomierze + woltomierz z przełącznikiem ), tablicę oświetlenia ulic ( ilość i rodzaj obwodów do uzgodnienia ). Przykład oznaczenia rozdzielnicy: RNL oznacza rozdzielnicę z 12 polami odpływowymi, z rozłącznikiem głównym typu R 1250 i z rozłącznikami odpływowymi typu SLBM. UWAGA: Rozdzielnica RNL z łącznikami głównymi 2-9 ( lub bez łącznika głównego) może być wyposażona w płytę montażową FST 1200/800 systemu FastLine. Wyposażenie odpływów należy dobierać zgodnie z katalogiem technicznym FastLine System rozdziału energii ze zintegrowanymi szynoprzewodami w izolacji A wydanego przez ABB Centrum IT ul. Żagańska 1, Warszaw ze zintegrowanymi szynoprzewodami w izolacji A wydanego przez ABB Centrum IT ul.żagańska 1, Warszawa. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

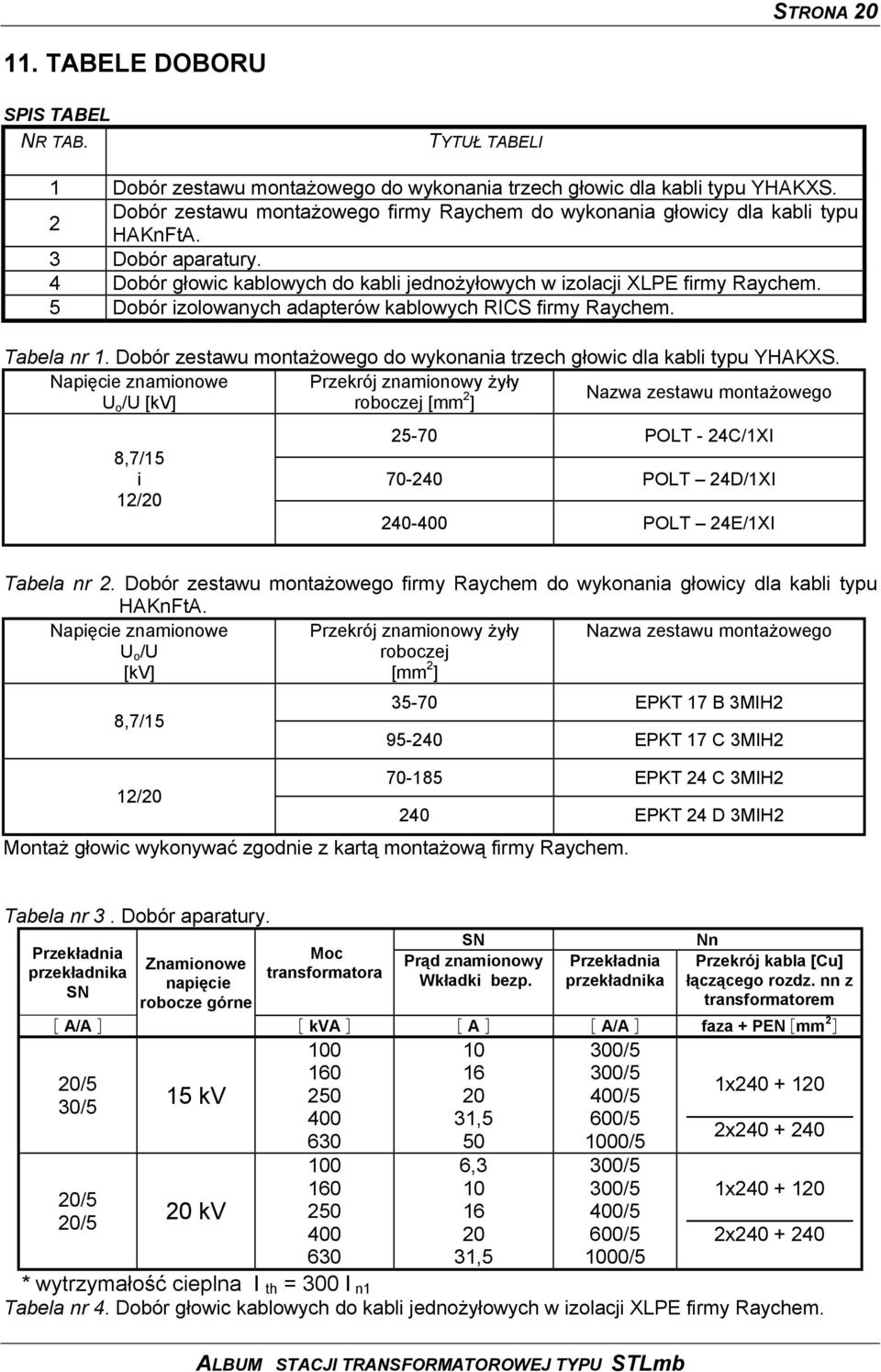

20 STRONA TABELE DOBORU SPIS TABEL NR TAB. TYTUŁ TABELI 1 Dobór zestawu montażowego do wykonania trzech głowic dla kabli typu YHAKXS. Dobór zestawu montażowego firmy Raychem do wykonania głowicy dla kabli typu 2 HAKnFtA. 3 Dobór aparatury. 4 Dobór głowic kablowych do kabli jednożyłowych w izolacji XLPE firmy Raychem. 5 Dobór izolowanych adapterów kablowych RICS firmy Raychem. Tabela nr 1. Dobór zestawu montażowego do wykonania trzech głowic dla kabli typu YHAKXS. Napięcie znamionowe Przekrój znamionowy żyły U o /U [kv] roboczej [mm 2 Nazwa zestawu montażowego ] 8,7/15 i 12/ POLT - 24C/1XI POLT 24D/1XI POLT 24E/1XI Tabela nr 2. Dobór zestawu montażowego firmy Raychem do wykonania głowicy dla kabli typu HAKnFtA. Napięcie znamionowe U o /U [kv] Przekrój znamionowy żyły roboczej [mm 2 ] Nazwa zestawu montażowego 8,7/15 12/ EPKT 17 B 3MIH EPKT 17 C 3MIH EPKT 24 C 3MIH2 240 EPKT 24 D 3MIH2 Montaż głowic wykonywać zgodnie z kartą montażową firmy Raychem. Tabela nr 3. Dobór aparatury. SN Nn Przekładnia Moc Znamionowe Prąd znamionowy Przekładnia Przekrój kabla [Cu] przekładnika transformatora napięcie Wkładki bezp. przekładnika łączącego rozdz. nn z SN robocze górne transformatorem [ A/A ] [ kva ] [ A ] [ A/A ] faza + PEN [mm 2 ] / /5 20/5 1x kv /5 30/ ,5 600/5 2x /5 20/5 20/5 20 kv , ,5 300/5 300/5 400/5 600/5 1000/5 1x x * wytrzymałość cieplna I th = 300 I n1 Tabela nr 4. Dobór głowic kablowych do kabli jednożyłowych w izolacji XLPE firmy Raychem. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

21 STRONA 21 Napięcie znamionowe U o /U [kv] 8,7/15 Przekrój znamionowy żyły roboczej [mm 2 ] Nazwa zestawu montażowego IXSU-C IXSU-C IXSU-C / IXSU-C IXSU-C 5141 Montaż głowic wykonywać zgodnie z kartą montażową firmy Raychem. Tabela nr 5. Dobór izolowanych adapterów kablowych RICS firmy Raychem. Przekrój znamionowy żyły roboczej [mm 2 ] Nazwa zestawu Montażowego RICS Napięcie znamionowe 8,7/15 [kv] Napięcie znamionowe 12/20 [kv] IXSU-C... EPKT IXSU-C... EPKT RICS RICS RICS Montaż adapterów wykonywać zgodnie z kartą montażową firmy Raychem. W zestawach głowic IXSU-C i EPKT należy zastosować końcówki kablowe z otworem ucha odpowiednim do średnicy trzpienia prądowego zestawu RICS (M12 lub M16). W przypadku końcówek aluminiowych należy zastosować jeden ze środków eliminujących zjawisko powstawania ogniwa galwanicznego: a). środki kontaktowe i/lub podkładki kupalowe, lub b). końcówki kablowe aluminiowe pomiedziowane (np. prod. ATEX Zamość), lub c). końcówki kablowe aluminiowe z przetłoczonym pierścieniem miedzianym (np. prod. ERKO). Adapter RICS i głowice IXSU-C, EPKT nie są ekranowane. Jeżeli instalacja jest pod napięciem ich powierzchnia posiada pewien potencjał względem ziemi i nie powinna być dotykana. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

22 STRONA ZDALNY NADZÓR NAD STACJĄ W ZINTEGROWANYM SYSTEMIE WSPOMAGANIA DYSPOZYTORA Stacja jest przygotowana sprzętowo i programowo do pracy w zintegrowanym systemie wspomagania dyspozytora WindEx poprzez kanał łączności radiowej w sieci trunkingowej DIGICOM-7. Stacja wyposażona jest w rozdzielnicę sterowalną typu RSL-SM, która jest elementem systemu automatyki sieciowej średniego napięcia ASL umożliwiającym lokalny (w stacji) nadzór, wykrywanie, lokalizację i sygnalizację zwarć w sieciach kablowych o układzie pierścieniowym oraz zdalny monitoring prądów fazowych w polu liniowym zasilającym rozdzielnicy RSL-SM (opcjonalnie w polu transformatorowym i wybranych odpływach w rozdzielnicy nn). Pola liniowe rozdzielnicy wyposażone są w rozłączniki z napędem silnikowym NSR24-2, przekładniki PBR do pomiaru prądów fazowych w linii oraz izolatory reaktancyjne DCL20. System zdalnego nadzoru nad siecią energetyczną ASL z rozdzielnicą RSL-SM składa się z: 1) urządzeń telemechaniki współpracujących bezpośrednio z rozłącznikami w polach liniowych, 2) mikroprocesorowego urządzenia współpracującego z przekładnikami prądowymi, wykrywającego i sygnalizującego przepływ prądu zwarciowego, 3) urządzenia kontroli napięć, 4) opcjonalnie z lokalnego (na stacji energetycznej) terminala dyspozytorskiego (PC, np. Notebook) umożliwiającego wizualizację stanu sieci oraz wysyłanie poleceń do urządzeń telemechaniki, 5) terminala radiowego trunkingowego MX9220 (opcjonalnie inne moduły łączności z centrum dyspozytorskim), 6) zasilacza do urządzeń telemechaniki i napędów silnikowych z podtrzymaniem z akumulatorami bezobsługowymi. Zdalne sterowania są inicjowane przez centrum dyspozytorskie RDR, a proces sterowania składa się ze sprawdzania stanu obiektu (kontrola napięć, stany łączników i aparatów, inne zdarzenia zdefiniowane przez użytkownika np. otworzenie drzwi przez osobę nieupoważnioną, wyjęcie lub przepalenie wkładki bezpiecznikowej), wysłania polecenia sterowniczego i potwierdzenia sterowania przez urządzenia telemechaniki. W przypadku zajścia jakiegoś zdarzenia np. po wykryciu doziemienia, system ASL nawiązuje spontanicznie łączność z centrum dyspozytorskim i w przypadku zablokowania automatyki wyłączenia rozłącznika, czeka na inicjację procesu sterowania rozłącznikami zdalnie przez dyspozytora. (opracował mgr inż. Jerzy Olczyk) ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

23 STRONA 23 AUTOMATYKA ASL Ilustracja nr 2. Powiązania między elementami automatyki ASL. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb

24 FP0-C32P FP0-A21 FP0-A21 FP0-C32P FP0-A21 FP0-A21 STRONA STEROWANIE I MONITOROWANIE STACJI POPRZEZ SIEĆ TELEFONII KOMÓRKOWEJ. Stacja transformatorowa wyposażona w rozdzielnicę SN (L1L1P3T1), małogabarytową w izolacji powietrznej w wykonaniu łukoochronnym (o podziałce 600 mm) z rozłącznikami typu KLS (produkowanymi w Polsce). Pole transformatorowe zabezpieczone jest bezpiecznikami 60A (nie było to możliwe do zrealizowania przy zastosowaniu rozłączników typu OR-5/24), pole pomiarowe SN współpracuje z przystawką pomiarową w rozdzielnicy nn (typu RNL). Pola liniowe wyposażone w napędy silnikowe są sterowane zdalnie (poprzez sieć GSM), zaś pozostałe rozłączniki i uziemniki (posiadające wyłączniki krańcowe) są monitorowane (odczytywane zdalnie ich stanów położenia). W tego typu stacji i przy tego typu rozdzielnicy SN istnieje możliwość zastosowania transformatora hermetycznego o mocy 1000 kva z układem zabezpieczeń DGPT-2 (bez konserwatora). Rozdzielnicę nn typu RNL przystosowaną do prądu znamionowego 1500A (prąd szczytowy wytrzymywany - 50kA, prąd 1-sek wytrzymywany - 20kA), wyposażoną w rozłącznik główny Sirco 1600A, rozłączniki odpływowe np.: NH-2-400A - oraz urządzenia do sterowania zdalnego (zasilacze, sterownik). Dodatkowo rozdzielnica posiada pole pomiarowe (liczniki energii czynnej i biernej) oraz szafkę BHP rys. nr 13. W stacji jest zrealizowany system zdalnego sterowania i monitorowania FPOxGSM firmy NAIS-Matsushita. Przy pomocy tego systemu można m.in. zdalnie sterować różnorodnymi urządzeniami poprzez GSM np. załączać, wyłączać, zdalnie sprawdzać stan ich załączenia, odczytywać wartości analogowe. Umożliwia on przesyłanie na odległość odczytanych stanów pomiarowych (sygnały analogowe) oraz nadzorowanie i sterowanie sygnałami dwustanowymi. Podłączyć można do niego dowolne urządzenie z wejściami i wyjściami dwustanowymi lub analogowymi (przyciski, styczniki, sterowniki PLC, falowniki, czujniki itd.) Zastosowana jest komunikacja modemowa otwarte i efektywne rozwiązanie dla zdalnego nadzoru, sterowania, serwisowania i programowania. Zastosowanie sieci komórkowej jako medium transmisyjne powoduje, że użytkownik tego systemu nie musi interesować się żadnymi dodatkowymi sprawami związanymi z transmisją, tak jak ma to miejsce przy transmisji z wykorzystaniem radiomodemów, (jeżeli radiomodemy to maszty antenowe, anteny kierunkowe, zezwolenia PAR, opłaty za używanie częstotliwości itp.). Zasięg i troskę o właściwy poziom sygnału zapewnia tutaj cyfrowa sieć telefonii komórkowej Plus GSM. Odległość pomiędzy szafami jest nieograniczona (zasięg sieci komórkowej GSM). System pozwala na odczytanie zdalne wartości prądów napięć, mocy oraz zrealizowanie lokalizacji zwarć z zastosowaniem sygnalizatorów przepływu prądu zwarciowego (muszą być one wyposażone w zestyk zwierny - do sygnalizacji GSM). modem GSM antena antena modem GSM * 0 # Komórkowa sieć GSM sterownik i zasilacz WEJŚCIA X0-X8 WEJŚCIA X0-X8 sterownik i zasilacz WYJŚCIA Y0-Y8 WYJŚCIA Y0-Y8 Rozdzielnica SN Ilustracja nr 3. Powiązania między elementami systemu FP0xGSM. ALBUM STACJI TRANSFORMATOROWEJ TYPU STLmb
