1 Wykonywanie kabin prysznicowych zlicowanych z posadzką Praktyczne informacje i technologia PL

2 Produkty i systemy wedi odznaczają się wysokimi standardami jakościowymi i dlatego zostały wyróżnione w całej Europie licznymi certyfikatami. 2

3 Treść Treść Dane techniczne Strona 4 wedi Fundo Primo / Trollo / Borgo / Nautilo 6 wedi Fundo Riolito / Riofino 8 wedi Fundo Plano 10 wedi Fundo Riolito Discreto 12 Warianty odpływów dla elementów posadzkowych Fundo 17 Możliwości kombinacji elementów posadzkowych i odpływów Odwodnienie punktowe Strona 18 Odwodnienie punktowe na podłożach z jastrychu (poziome) 20 Odwodnienie punktowe na podłożach z jastrychu (pionowe) 22 Odwodnienie punktowe z zaporą przeciwogniową 24 Odwodnienie punktowe na podłożach drewnianych 25 Odwodnienie punktowe z systemem podbudowy 26 Odwodnienie punktowe ze zintegrowanym odpływem Odwodnienie liniowe Strona 28 Odwodnienie liniowe na podłożach cementowych 30 Odwodnienie liniowe na podłożach drewnianych 32 Klin pochyły Optyczny odpływ ścienny Strona 34 Optyczny odpływ ścienny 3

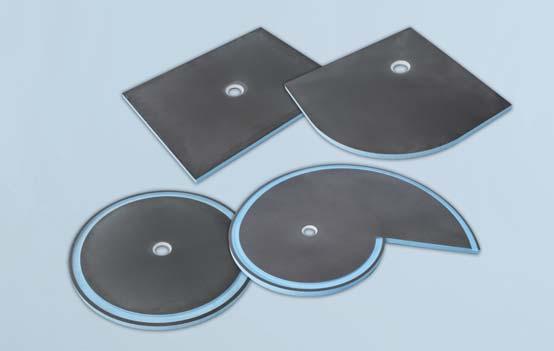

4 Elementy posadzkowe Fundo Dane techniczne Fundo Primo / Trollo / Borgo / Nautilo Ogólny opis produktu Element kabiny prysznicowej zlicowany z podłogą do bezpośredniego wykładania płytkami ceramicznymi z poziomym lub pionowym odpływem posadzkowym dla nowych budowli i prac renowacyjnych. Obszary zastosowań Fundo Primo Fundo Trollo Fundo Borgo W prywatnym budownictwie mieszkaniowym W budynkach użyteczności publicznej i w zakładach pracy zgodnie z DIN 18040, część 1 W mieszkaniach bez barier zgodnie z DIN 18040, część 2 (przestrzeganie zaleceń minimalnej wielkości płytek ceramicznych przy obciążeniu wózka dla osób niepełnosprawnych, patrz właściwości techniczne) Jako uszczelnienie obiektów w połączeniu z wykładzinami z płytek ceramicznych i płyt o klasie obciążenia wilgocią A0, A i B (powierzchnie posadzek średnio narażone na wodę niebędącą pod ciśnieniem w pomieszczeniach wewnętrznych; bezpośrednio narażone powierzchnie posadzek w pomieszczeniach, w których bardzo często lub przez dłuższy czas używa się wody użytkowej lub wody do mycia, jak również powierzchni posadzkowych zbiorników we wnętrzach i na zewnątrz, które wypełnione są wodą o właściwościach wody pitnej), bardziej szczegółowe informacje podane są na stronie internetowej Fundo Nautilo obejmuje: szczelny rdzeń piankowy ze specjalną wodoszczelną powłoką, określony spadek powierzchni, jak również odpowiedni systemowy odpływ posadzkowy. Postać dostawy i przechowywanie Płyta posadzkowa i odpływ w osobnym kartonie System wedi Fundo należy zasadniczo przechowywać w pozycji leżącej. Należy go chronić przed bezpośrednim nasłonecznieniem oraz przed wilgocią. Właściwości produktu System wedi Fundo można zamontować na prawie każdym podłożu jako indywidualny, nadający się do wyłożenia płytkami ceramicznymi, zlicowany z podłogą system prysznicowy. System Właściwości techniczne surowej pianki Wytłaczany rdzeń z twardej pianki polistyrenowej XPS Długotrwałe naprężenie ściskające (50 lat) 2% odkształcenia przy ściskaniu EN ,08 N/mm 2 Wytrzymałość na ściskanie lub naprężenie ściskające przy 10 % odkształceniu przy ściskaniu EN 826 0,25 N/mm 2 Przewodność cieplna EN ,036 W/mK Gęstość objętościowa EN kg/m 3 Granice temperaturowe Odporność ogniowa DIN 4102 Odporność ogniowa DIN Wodoszczelność sprawdzona ciśnieniem -50 C / +75 C B1 E 1,5 bar 4

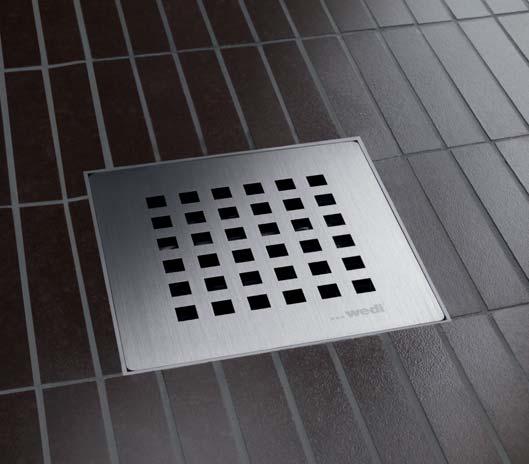

5 Dane techniczne Elementy posadzkowe Fundo Dane techniczne Właściwości techniczne odpływu Odpływ specjalny z syfonem z pokrywą ze stali szlachetnej, możliwość dostosowania ramki do grubości płytki ceramicznej. Ramka z kratką ze stali szlachetnej dostępna w następujących wymiarach: 95 x 95mm, 20 x 120 mm, 42 x 142 mm, Ø 120mm. Przepustowość odpływu w zależności od wybranego odpływu: Fundo odpływ Mini Max poziomy, DN 40 Fundo odpływ poziomy, DN 50 Fundo odpływ poziomy, DN 50 Fundo odpływ poziomy, DN 70 0,54 l/s ; 32,4 l/min 0,80 l/s ; 48,0 l/min 1,00 l/s ; 60,0 l/min 0,88 l/s ; 52,8 l/min Odpływ Fundo z zaporą przeciwogniową dopuszczony jako zamknięcie rury klasy odporności ogniowej R120, R90, R60 oraz R30 do zabudowy do elementów klasy odporności ogniowej zgodnie z DIN W przypadku pożaru puchnąca masa rozszerza się w korpusie metalowym i w temperaturze 150 C zamyka otwór stropu. Zalecenia montażowe Minimalna grubość stropu (beton, żelbeton, beton porowaty) 15 cm, minimalna grubość stropu drewnianego belkowego (wg DIN ), ustęp 5.3.3, klasy odporności ogniowej F30-B) 15 cm, otwór rdzeniowy 160 mm lub deskowanie okrągłe mm. Przy podłączaniu rur odpływowych w obrębie elementu zapory przeciwogniowej należy użyć łączników rurowych SML/HT firmy Dallmer GmbH & Co. z polipropylenu (ogólne dopuszczenie wymagane przez nadzór budowlany na stronie internetowej Właściwości techniczne Fundo Możliwość obciążenia wózkiem dla osób niepełnosprawnych powyżej minimalnej wielkości płytki ceramicznej Mozaika szklana powyżej 3 mm, minimalna wielkość 50 x 50 mm 20 x 20 mm Minimalne wysokości konstrukcyjne w zależności od odpływu: Odpływ poziomy, DN 50 Odpływ poziomy Mini Max, DN 40 Odpływ pionowy 130 mm 97 mm 40 mm Nachylenie powierzchni (od krawędzi zewnętrznej płyty posadzkowej Fundo do krawędzi zewnętrznej otworu odpływu) (wyjątek: Fundo Nautilo, nachylenie powierzchni 28mm) 18 mm W przypadku konstrukcji posadzkowych z wygłuszeniem odgłosów kroków należy zamontować izolację wygłuszającą odgłosy kroków pod wedi Fundo oraz taśmę izolacyjną na krawędzie: konstrukcja z użyciem płyty wygłuszającej odgłosy kroków Nonstep Plan (płyta wygłuszająca z granulatu gumowego 6 mm, Δ L W,R = 14 db zgodnie z DIN 52210). Alternatywnie można stosować odpowiednie folie polietylenowe. Dopuszczalny poziom ciśnienia hałasu zgodnie z DIN 4109 Lln 30 db(a) jak również zgodnie z VDI 4100 SSt III 25 db (A), spowodowany instalacjami wodnymi: dotrzymany jest z pomocą wedi Fundo oraz Nonstep Plan (patrz sprawozdanie z badań hałasu na stronie internetowej Elementy posadzkowe wedi Fundo mogą być skracane na miejscu montażu, przy czym należy zwracać uwagę na geometrię elementów. 5

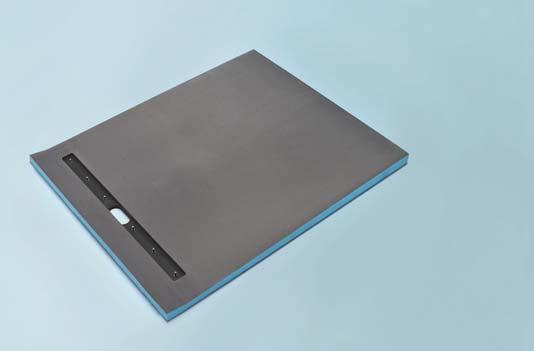

6 Elementy posadzkowe specjalne Fundo Dane techniczne Fundo Riolito / Riofino Ogólny opis produktu Element kabiny prysznicowej zlicowany z podłogą do bezpośredniego wykładania płytkami ceramicznymi z poziomym lub pionowym odpływem posadzkowym dla nowych budowli i prac renowacyjnych. Obszary zastosowań Fundo Riofino Fundo Riolito W prywatnym budownictwie mieszkaniowym W budynkach użyteczności publicznej i w zakładach pracy zgodnie z DIN 18040, część 1 W mieszkaniach bez barier zgodnie z DIN 18040, część 2 (przestrzeganie zaleceń minimalnej wielkości płytek ceramicznych przy obciążeniu wózka dla osób niepełnosprawnych, patrz właściwości techniczne) Jako uszczelnienie obiektów w połączeniu z wykładzinami z płytek ceramicznych i płyt o klasie obciążenia wilgocią A0, A i B (powierzchnie posadzek średnio narażone na wodę niebędącą pod ciśnieniem w pomieszczeniach wewnętrznych; bezpośrednio narażone powierzchnie posadzek w pomieszczeniach, w których bardzo często lub przez dłuższy czas używa się wody użytkowej lub wody do mycia, jak również powierzchni posadzkowych zbiorników we wnętrzach i na zewnątrz, które wypełnione są wodą o właściwościach wody pitnej), bardziej szczegółowe informacje podane są na stronie internetowej Właściwości produktu System wedi Fundo Riolito / Riofino można zamontować na prawie każdym podłożu jako indywidualny, nadający się do wyłożenia płytkami ceramicznymi, zlicowany z podłogą system prysznicowy. System obejmuje: szczelny rdzeń piankowy ze specjalną wodoszczelną powłoką, określony spadek powierzchni, jak również odpowiedni systemowy odpływ posadzkowy. Właściwości techniczne surowej pianki Wytłaczany rdzeń z twardej pianki polistyrenowej XPS Długotrwałe naprężenie ściskające (50 lat) 2% odkształcenia przy ściskaniu EN ,08 N/mm 2 Wytrzymałość na ściskanie lub naprężenie ściskające przy 10 % odkształceniu przy ściskaniu EN 826 0,25 N/mm 2 Przewodność cieplna EN ,036 W/mK Gęstość objętościowa EN kg/m 3 Granice temperaturowe Odporność ogniowa / klasa materiału budowlanego DIN 4102 Odporność ogniowa DIN Wodoszczelność sprawdzona ciśnieniem -50 C / +75 C B1 E 1,5 bar Zalecenia montażowe Minimalna grubość stropu (beton, żelbeton, beton porowaty) 15 cm, minimalna grubość stropu drewnianego belkowego (wg DIN ), ustęp 5.3.3, klasy odporności ogniowej F30-B) 15 cm, otwór rdzeniowy 160 mm lub deskowanie okrągłe mm. Przy podłączaniu rur odpływowych w obrębie elementu zapory przeciwogniowej należy użyć łączników rurowych SML/HT firmy Dallmer GmbH & Co. z polipropylenu (ogólne dopuszczenie wymagane przez nadzór budowlany na stronie internetowej 6

7 Dane techniczne Elementy posadzkowe specjalne Fundo Dane techniczne Właściwości techniczne Fundo Riolito/ Riofino Możliwość obciążenia wózkiem dla osób niepełnosprawnych powyżej minimalnej wielkości płytki ceramicznej Mozaika szklana, minimalna wielkość 50 x 50 mm 20 x 20 mm Minimalne wysokości konstrukcyjne w zależności od odpływu: Odpływ poziomy, DN 50 Odpływ pionowy, DN 50 Spadek powierzchni (od krawędzi zewnętrznej płyty posadzkowej 130 mm 50 mm 15 mm Fundo Riolito / Riofino do krawędzi zewnętrznej otworu odpływu) W przypadku konstrukcji posadzkowych z wygłuszeniem odgłosów kroków należy zamontować izolację wygłuszającą odgłosy kroków pod wedi Fundo oraz taśmę izolacyjną na krawędzie: konstrukcja z użyciem płyty wygłuszającej odgłosy kroków Nonstep Plan (płyta wygłuszająca z granulatu gumowego 6mm, Δ L WR = 14 db zgodnie z DIN 52210). Alternatywnie można stosować odpowiednie folie polietylenowe. Elementy posadzkowe wedi Fundo Riolito / Riofino mogą być skracane na miejscu montażu maksymalnie do 30 mm do wewnętrznej strony korytka, przy czym należy przestrzegać geometrii elementów. Właściwości techniczne odpływu Szczelnie zamontowane korytko odpływowe z elementem spodnim odpływu i syfonem. Maskownica dostosowana do wymiaru korytka. Fundo Riolito / Riofino są dostępne z korytkami o następujących długościach: 300 mm 700 mm 800 mm 900 mm 1100 mm Przepustowość odpływu w zależności od wybranego rodzaju: Fundo Riolito/Riofino odpływ poziomy, DN 50 Fundo Riolito/Riofino odpływ poziomy, DN 50 0,80 l/s ; 48,0 l/min 1,12 l/s ; 67,2 l/min Maskownice dostępne są w trzech wariantach: standard, exklusiv i pod glazurę. Właściwości techniczne maskownicy odpływu (wysokości konstrukcyjne) wedi Fundo Riolito standard wedi Fundo Riolito exklusiv wedi Fundo Riolito pod glazurę wedi Fundo Riofino standard wedi Fundo Riofino exklusiv wedi Fundo Riofino pod glazurę 4,5 do 14,5 mm 3,5 do 13,5 mm 7 do 20 mm 4,5 do 14,5 mm 3,5 do 13,5 mm 7 do 20 mm 7

8 Elementy posadzkowe specjalne Fundo Dane techniczne Fundo Plano Ogólny opis produktu Element kabiny prysznicowej zlicowany z podłogą do bezpośredniego wykładania płytkami ceramicznymi, z poziomym odpływem. Dla nowych budowli i prac renowacyjnych, doskonale sprawdza się również przy modernizacji starych budowli. Obszary zastosowań W prywatnym budownictwie mieszkaniowym W budynkach użyteczności publicznej i w zakładach pracy zgodnie z DIN 18040, część 1 W mieszkaniach bez barier zgodnie z DIN 18040, część 2 (przestrzeganie zaleceń minimalnej wielkości płytek ceramicznych przy obciążeniu wózka dla osób niepełnosprawnych, patrz właściwości techniczne) Jako uszczelnienie obiektów w połączeniu z wykładzinami z płytek ceramicznych i płyt o klasie obciążenia wilgocią A0. Dla klasy obciążenia A należy dokonać dodatkowego uszczelnienia. Bardziej szczegółowe informacje podane są na stronie internetowej Właściwości produktu obejmuje: wodoszczelny rdzeń piankowy ze specjalną odporną powłoką z zaprawy wzmocnioną włóknami szklanymi, jak również określone nachylenie powierzchni i bardzo płaski, zintegrowany poziomy odpływ. Wymagania wobec podłoża, montaż Wskazówki dotyczące montażu, jak również wymagania wobec podłoża podane są w instrukcji montażu (patrz System wedi Fundo można zamontować na prawie każdym podłożu jako indywidualny, nadający się do wyłożenia płytkami ceramicznymi, zlicowany z podłogą system prysznicowy. System Właściwości techniczne surowej pianki Wytłaczany rdzeń z twardej pianki polistyrenowej XPS Długotrwałe naprężenie ściskające (50 lat) 2% odkształcenia przy ściskaniu EN ,08 N/mm 2 Wytrzymałość na ściskanie lub naprężenie ściskające przy 10 % odkształceniu przy ściskaniu EN 826 0,25 N/mm 2 Przewodność cieplna EN ,036 W/mK Gęstość objętościowa EN kg/m 3 Granice temperaturowe Odporność ogniowa / klasa materiału budowlanego DIN 4102 Odporność ogniowa DIN Wodoszczelność sprawdzona ciśnieniem -50 C / +75 C B1 E 1,5 bar 8

9 Dane techniczne Elementy posadzkowe specjalne Fundo Dane techniczne Właściwości techniczne odpływu Odpływ specjalny zintegrowany z elementem posadzkowym Fundo z syfonem i powłoką ze stali szlachetnej. Ramka do zamocowania kratki ze stali szlachetnej (zamocowana na stałe w elemencie) Kratka ze stali szlachetnej Ramka nadbudowy Przepustowość odpływu 136 x 136 x 8 mm 132 x 132 mm 136 x 136 x 24,7 mm 0,50 l/s ; 30 l/min Właściwości techniczne Fundo Plano Możliwość obciążenia wózkiem dla osób niepełnosprawnych powyżej minimalnej wielkości płytki ceramicznej Minimalna wysokość montażowa 50 x 50 mm 65 mm Nachylenie powierzchni (od krawędzi zewnętrznej płyty posadzkowej do krawędzi zewnętrznej otworu odpływu) 2,4 % Elementy posadzkowe wedi Fundo mogą być skracane na miejscu montażu, przy czym należy przestrzegać geometrii elementów. 9

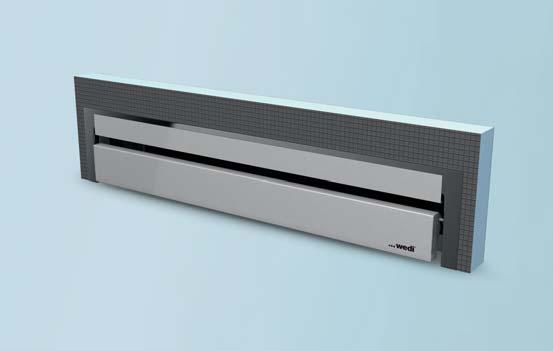

10 Elementy posadzkowe specjalne Fundo Dane techniczne Fundo Riolito Discreto Ogólny opis produktu Element nasadowy dla Riolito, do wykonania odpływu ściennego. Obszary zastosowań Opisane tutaj obszary zastosowań obowiązują w połączeniu z elementem posadzkowym wedi Fundo Riolito. W prywatnym budownictwie mieszkaniowym W budynkach użyteczności publicznej i w zakładach pracy zgodnie z DIN 18040, część 1 W mieszkaniach bez barier zgodnie z DIN 18040, część 2 (przestrzeganie zaleceń minimalnej wielkości płytek ceramicznych przy obciążeniu wózka dla niepełnosprawnych, patrz właściwości techniczne) Jako uszczelnienie objektów w połączeniu z wykładzinami z płytek ceramicznych i płyt o klasie obciążenia wilgocią A0, A i B (powierzchnie posadzek średnio narażone na wodę niebędącą pod ciśnieniem w pomieszczeniach wewnętrznych; bezpośrednio obciążone powierzchnie posadzek w pomieszczeniach, w których bardzo często lub przez dłuższy czas używa się wody użytkowej lub wody do mycia). Bardziej szczegółowe informacje podane są na stronie internetowej Właściwości produktu również do innych rozwiązań nadbudowy, takich jak np. ławy, półki i stopnie. W ten sposób można stworzyć zlicowane ze ścianą rozwiązanie odpływu. Element Fundo Riolito Discreto można skracać na wysokości. Do systemu należą: element kształtowy z tworzywa sztucznego zintegrowany z płytą budowlaną, który jest dokładnie dostosowany do korytka Riolito i można go na nim bardzo łatwo zamontować. Wymagania wobec podłoża, montaż Podłożem musi być element Riolito. Bardziej szczegółowe wskazówki dotyczące montażu podane są w instrukcji montażu ( Za pomocą Fundo Riolito Discreto można wbudować korytko Riolito do istniejących ścian budynku, do instalacji naściennych jak Właściwości techniczne pianki surowej Wytłaczany rdzeń z twardej pianki polistyrenowej XPS Długotrwałe naprężenie ściskające (50 lat) 2% odkształcenia przy ściskaniu EN ,08 N/mm 2 Wytrzymałość na ściskanie lub naprężenie ściskające przy 10 % odkształceniu przy ściskaniu EN 826 0,25 N/mm 2 Przewodność cieplna EN ,036 W/mK Gęstość objętościowa EN kg/m 3 Granice temperaturowe Odporność ogniowa / klasa materiału budowlanego DIN 4102 Odporność ogniowa DIN Wodoszczelność sprawdzona ciśnieniem -50 C / +75 C B1 E 1,5 bar 10

11 Dane techniczne Elementy posadzkowe specjalne Fundo Dane techniczne Właściwości techniczne Pokrywa ze stali szlachetnej V 2 A, z możliwością wykorzystania z obydwu stron (1 strona powierzchnia szczotkowana, 2 strona do wykładania płytkami). Jest regulowana na grubość płytek ceramicznych od 5 do 20 mm (ściana i posadzka). Ustawianie odbywa się łatwo za pomocą szablonu (zawarty w zakresie dostawy). Całkowita szerokość elementu odpowiada szerokości Riolito. Odstęp od płytki ceramicznej posadzki do pokrywy Rozmiar maskownicy (długość x wysokość x grubość) 7 mm 690 x 70 x 20 mm 790 x 70 x 20 mm 890 x 70 x 20 mm Pozioma głębokość zabudowy Wysokość konstrukcyjna na Riolito 150 mm 180 mm (można skrócić do 150 mm) Nazwa dł. x wys. x gr. długość korytka Element nasadowy Fundo Riolito Discreto 800 x 180 x 76 mm 700 mm Element nasadowy Fundo Riolito Discreto 900 x 180 x 76 mm 800 mm Element nasadowy Fundo Riolito Discreto 1000 x 180 x 76 mm 900 mm Nazwa dł. x wys. x gr. długość korytka Element posadzkowy Fundo Riolito 900 x 800 x 50 mm 700 mm Element posadzkowy Fundo Riolito 1200 x 800 x 50 mm 700 mm Element posadzkowy Fundo Riolito 900 x 900 x 50 mm 800 mm Element posadzkowy Fundo Riolito 1200 x 900 x 50 mm 800 mm Element posadzkowy Fundo Riolito 900 x 1000 x 50 mm 900 mm Element posadzkowy Fundo Riolito 1200 x 1000 x 50 mm 900 mm Liczby, i oznaczają odpowiednie warianty kombinacji z Fundo Riolito. Elementy posadzkowe wedi Fundo mogą być skracane na miejscu montażu, przy czym należy przestrzegać geometrii elementów. 11

12 Warianty odpływu Fundo Dane techniczne Warianty odpływów dla elementów posadzkowych Fundo Odpływ Fundo poziomy, DN 50, posadzka z jastrychu Płyta budowlana wedi 6 mm Jastrych z wygłuszeniem odgłosów kroków uszczelnieniem zespolonym (wedi 520) Zestaw uszczelniający wedi Fundo lub wedi 610 Klej do płytek ceramicznych (wedi 320) Zaprawa lub nasyp o wiązaniu cementowym Odpływ poziomy Folia izolacyjna krawędzi 120 Zestaw uszczelniający Element posadzkowy Fundo wedi Fundo lub Ø230 wedi Ø50 Płyta wygłuszająca wedi Nonstep Plan 900 Odpływ poziomy Fundo, DN 50, podłoga drewniana Płyta budowlana wedi 40 mm Zestaw uszczelniający wedi Fundo lub wedi 610 Grunt Klej do płytek ceramicznych (wedi 320) Podłoga drewniana Odpływ Fundo Element posadzkowy Fundo Element deskowania Zestaw uszczelniający wedi Fundo lub wedi Belka drewniana Element wsporczy odpływu ( 900 ) Zaprawa lub nasyp o wiązaniu cementowym Odpływ pionowy Fundo, DN 50, posadzka z jastrychu Jastrych z uszczelnieniem zespolonym (wedi 520) Zestaw uszczelniający wedi Fundo lub wedi 610 Klej do płytek ceramicznych (wedi 320) Zaprawa lub nasyp o wiązaniu cementowym Odpływ pionowy Zaprawa Płyta budowlana wedi 6 mm Element posadzkowy Fundo Zestaw uszczelniający wedi Fundo lub wedi Ø Ø50 Otwór rdzeniowy Ø120 mm (900 ) 12

13 Dane techniczne Warianty odpływu Fundo Dane techniczne Odpływ pionowy Fundo, DN 70, posadzka z jastrychu Płyta budowlana wedi BA06 Jastrych z uszczelnieniem zespolonym (wedi 520) Zestaw uszczelniający wedi Fundo lub wedi 610 Klej do płytek ceramicznych (wedi 320) Zaprawa lub nasyp o wiązaniu cementowym Odpływ pionowy Zaprawa Element posadzkowy Fundo Zestaw uszczelniający wedi Fundo lub wedi Ø Ø70 Otwór rdzeniowy Ø120 mm ( 900 ) Odpływ pionowy Fundo, DN 50 z zaporą przeciwogniową, posadzka z jastrychu Płyta budowlana wedi 6 mm Jastrych z uszczelnieniem zespolonym (wedi 520) Zestaw uszczelniający wedi Fundo lub wedi 610 Klej do płytek ceramicznych (wedi 320) Odpływ pionowy Element posadzkowy Fundo Zestaw uszczelniający wedi Fundo lub wedi Ø Zaprawa cementowa lub cementowa Ø50 (900 ) Zapora przeciwogniowa Otwór rdzeniowy Ø160 mm 13

14 Warianty odpływu Fundo Dane techniczne Warianty odpływów dla elementów posadzkowych Fundo Odpływ poziomy Fundo Riofino, DN 50, posadzka z jastrychu Płyta budowlana wedi BA 06 Jastrych z wygłuszeniem odgłosów kroków uszczelnieniem zespolonym (wedi 520) Zestaw uszczelniający wedi Fundo lub wedi 610 Klej do płytek ceramicznych (wedi 320) Zaprawa lub nasyp o wiązaniu cementowym Zaprawa Element posadzkowy wedi Fundo Riofino Zestaw uszczelniający wedi Fundo lub wedi Ø Płyta wygłuszająca wedi Nonstep Plan ( 900 ) Odpływ poziomy Riolito / Riofino 450 Odpływ pionowy Fundo Riofino, DN 50, podłoga z jastrychu Jastrych z uszczelnieniem zespolonym (wedi 520) Zestaw uszczelniający wedi Fundo lub wedi 610 Klej do płytek ceramicznych (wedi 320) Zaprawa lub nasyp o wiązaniu cementowym Zaprawa Element posadzkowy wedi Fundo Riofino Płyta budowlana wedi BA 06 Zestaw uszczelniający wedi Fundo lub wedi 610 Ø110 Otwór rdzeniowy Ø140 mm Ø50 ( 900 ) Odpływ pionowy Riolito / Riofino 450 Odpływ pionowy Fundo Riofino, DN 50 z zaporą przeciwogniową podłoga z jastrychu Płyta budowlana wedi BA06 Jastrych z uszczelnieniem zespolonym (wedi 520) Zestaw uszczelniający wedi Fundo lub wedi 610 Klej do płytek ceramicznych (wedi 320) Element posadzkowy wedi Fundo Riofino Zestaw uszczelniający wedi Fundo lub wedi 610 Ø110 Zaprawa wapiennocementowa lub cementowa Zapora przeciwogniowa Ø50 ( 900 ) Odpływ pionowy Riolito Riofino Otwór rdzeniowy Ø160 mm

15 Dane techniczne Warianty odpływu Fundo Dane techniczne Odpływ poziomy Fundo Riolito, DN 50, posadzka z jastrychu Płyta budowlana wedi BA06 Jastrych z wygłuszeniem odgłosów kroków uszczelnieniem zespolonym (wedi 520) Zestaw uszczelniający wedi Fundo lub wedi 610 Zaprawa Element posadzkowy wedi Fundo Riolito Zestaw uszczelniający wedi Fundo lub wedi Odpływ pionowy Fundo Riolito, DN 50, posadzka z jastrychu Płyta budowlana wedi BA06 Jastrych z uszczelnieniem zespolonym (wedi 520) Zestaw uszczelniający wedi Fundo lub wedi 610 Klej do płytek ceramicznych (wedi 320) Element posadzkowy wedi Fundo Riolioto Zaprawa Zestaw uszczelniający wedi Fundo lub wedi Ø ( 900 ) Odpływ pionowy Riolito / Riofino Otwór rdzeniowy Ø140 mm Ø Odpływ pionowy Fundo Riolito, DN 50 z zaporą ogniową, podłoga z jastrychu Jastrych z uszczelnieniem zespolonym (wedi 520) Zestaw uszczelniający wedi Fundo lub wedi 610 Klej do płytek ceramicznych (wedi 320) Element posadzkowy wedi Fundo Riolito Płyta budowlana wedi BA06 Zestaw uszczelniający wedi Fundo lub wedi Ø50 Płyta wygłuszająca wedi Nonstep Plan Odpływ poziomy Riolito / Riofino 125 ( 900 ) Ø ( 900 ) Odpływ pionowy Riolito / Riofino Otwór rdzeniowy Ø160 mm Ø Zaprawa wapiennocementowa lub cementowa Zapora przeciwogniowa 15

16 Warianty odpływu Fundo Dane techniczne Warianty odpływów dla elementów posadzkowych Fundo Odpływ Fundo Mini- Max, DN 40 Płyta budowlana wedi BA06 Jastrych z wygłuszeniem odgłosu kroków uszczelnieniem zespolonym (wedi 520) Zestaw uszczelniający wedi Fundo lub wedi 610 Klej do płytek ceramicznych (wedi 320) Zaprawa lub nasyp o wiązaniu cementowym Odpływ poziomy Mini Max DN40 Ø120 Element posadzkowy Fundo Zestaw uszczelniający wedi Fundo lub wedi Ø Płyta wygłuszająca wedi Nonstep Plan (900 ) Odpływ poziomy Fundo, DN 50, Fundo Primo Easy Set Jastrych z wygłuszeniem odgłosów kroków uszczelnieniem zespolonym (wedi 520) Zestaw uszczelniający wedi Fundo lub wedi 610 Klej do płytek ceramicznych (wedi 320) Zestaw wedi Fundo Easy Set 120 Ø230 Odpływ poziomy Folia izolacyjna Element posadzkowy Fundo Płyta budowlana wedi BA06 Zestaw uszczelniający wedi Fundo lub wedi Masa klejącouszczelniająca (wedi 610) Ø50 Płyta wygłuszająca Masa klejąco-uszczelniająca 50 wedi Nonstep Plan (wedi 610) Odpływ poziomy Fundo, DN 40, Fundo Plano Płyta budowlana wedi BA06 Jastrych z uszczelnieniem zespolonym (wedi 520) Zestaw uszczelniający wedi Fundo lub wedi 610 Klej do płytek ceramicznych (wedi 320) Element posadzkowy wedi Fundo Plano Zestaw uszczelniający wedi Fundo lub wedi ( 900 ) 16

17 Dane techniczne Warianty odpływu Fundo Możliwości kombinacji Możliwości kombinacji elementów posadzkowych i odpływów Fundo Primo Fundo Trollo Fundo Nautilo Fundo Borgo Fundo Riolito Fundo Riofino Fundo Primo Easy Set Odpływ pionowy Fundo DN 50 Odpływ pionowy Fundo DN 50, okrągły Odpływ pionowy Fundo DN 50 z zaporą przeciwogniową Odpływ pionowy Fundo DN 70 Odpływ poziomy Fundo DN 50 Odpływ poziomy Fundo DN 50, okrągły Odpływ poziomy Mini Max DN 40, ekstra płaski Odpływ Fundo Riolito / Riofino pionowy, DN 50 Odpływ Fundo Riolito / Riofino pionowy, DN 50 z zaporą przeciwogniową Odpływ Fundo Riolito / Riofino poziome, DN 50 Odpływ Fundo Riolito / Riofino Mini Max DN 40, ekstra płaski Połączenie jest możliwe Połączenie nie jest możliwe 17

18 Elementy posadzkowe Fundo Systemy prysznicowe zlicowane z posadzką Odwodnienie punktowe na podłożach z jastrychu (poziome) Elementy posadzkowe Fundo firmy wedi zapewniają niezawodne i ekonomiczne rozwiązania przy wykonywaniu kabin prysznicowych zlicowanych z podłogą. Wyposażone w szczelnie zamontowany odpływ posadzkowy, dodatkową wodoszczelną powłokę i określony spadek wymagają znacznie mniej pracy na każdej budowie i pozwalają zaoszczędzić czas pracownikom wykonawczym. Poniżej przedstawiono przebieg montażu z odpływem poziomym. Komponenty systemu wedi: Elementy posadzkowe Fundo odpływ / maskownica odpływu Fundo wedi Nonstep Plan wedi 610 masa klejącouszczelniająca Fundo zestaw uszczelniający 1 2a 2b 3 Wykonać wycięcie w istniejącym lub nowym jastrychu i nałożyć folię izolacyjną na krawędzie. Jeśli wymagana jest izolacja akustyczna można przyciąć i ułożyć Nonstep Plan. Przestrzegać wymaganej różnicy pomiędzy górną krawędzią kołnierza odpływu a górną krawędzią wycięcia, która jest niezbędna dla montażu zlicowanego z podłogą. Wypełnić wycięcie nasypem z substancją wiążącą lub wilgotnym jastrychem Dobrze uszczelnić i wygładzić na odpowiedniej wysokości. Skontrolować położenie odpływu poprzez luźne przyłożenie elementu wedi Fundo i w razie potrzeby dostosować położenie odpływu w świeżym nasypie. Włożyć pierścień do otworu ramki z tworzywa sztucznego i przykręcić zawór gwintowy brodzika prysznica z wkładką uszczelniającą. Nałożyć klej do płytek ceramicznych na całą powierzchnię spodnią elementu prysznicowego. 18

19 Odwodnienie punktowe Elementy posadzkowe Fundo Systemy prysznicowe zlicowane z posadzką Ciąg dalszy czynności montażowych Włożyć element prysznicowy do wycięcia na równi z powierzchnią. Okleić element posadzkowy łącznie ze stykami płyty budowlanej masą klejąco-uszczelniającą wedi 610 i uszczelnić. Element posadzkowy należy nieznacznie obciążyć i odczekać na związanie kleju do płytek ceramicznych przez 12 godzin. Uszczelnić wszystkie styki i obszary połączeń jak również przebicia za pomocą taśmy uszczelniającej i zaprawy uszczelniającej Umieścić ramę odpływu na wysokości górnej krawędzi płytek ceramicznych i unieruchomić na podłożu klejowym. W przypadku płytek o grubości większej niż 15 mm wysokość można wyrównać za pomocą elementu nasadowego. Ułożyć płytki na elemencie. Włożyć wkładkę prysznicową oraz syfon. Nałożyć kratkę ze stali nierdzewnej oraz w razie potrzeby oczyścić syfon. O czym warto wiedzieć: Odpowiednie maskownice odpływów jak również ramki nasadowe podane są w naszym programie produktów na stronie internetowej 19

20 Elementy posadzkowe Fundo Systemy prysznicowe zlicowane z posadzką Odwodnienie punktowe na podłożach z jastrychu (pionowe) Alternatywnie do odpływu poziomego istnieje możliwość montażu elementów posadzkowych Fundo firmy wedi również z odpływem pionowym. Komponenty systemu wedi: Elementy posadzkowe Fundo odpływ / pokrywa odpływu Fundo Fundo zestaw uszczelniający wedi 610 masa klejowa i uszczelniająca Wykonać wycięcie w istniejącym lub nowym jastrychu i nałożyć folię izolacyjną na krawędzie. W przypadku odpływu pionowego należy wykonać otwór rdzeniowy o średnicy 12 cm. W przypadku wymaganej izolacji akustycznej można przyciąć i ułożyć Nonstep Plan. Przestrzegać wymaganej różnicy pomiędzy górną krawędzią kołnierza odpływu a górną krawędzią wycięcia, która jest niezbędna dla montażu zlicowanego z podłogą. Podłączyć odpływ wedi Fundo i wypełnić wycięcie nasypem z substancją wiążącą lub wilgotnym jastrychem Dobrze uszczelnić i wygładzić na odpowiedniej wysokości. Skontrolować położenie odpływu poprzez luźne przyłożenie elementu wedi Fundo i w razie potrzeby dostosować położenie odpływu w świeżym nasypie. Włożyć pierścień do otworu ramki z tworzywa sztucznego i przykręcić zawór gwintowy brodzika prysznicowego z wkładką uszczelniającą. Nałożyć klej do płytek ceramicznych na całą powierzchnię spodnią elementu prysznicowego. 20

21 Odwodnienie punktowe Elementy posadzkowe Fundo Systemy prysznicowe zlicowane z posadzką Ciąg dalszy czynności montażowych Włożyć element prysznicowy do wycięcia na równi z powierzchnią. Okleić element posadzkowy łącznie ze stykami płyty budowlanej masą klejącouszczelniającą wedi 610 i uszczelnić. Element posadzkowy należy nieznacznie obciążyć i odczekać na związanie kleju do płytek ceramicznych przez 12 godzin. Uszczelnić wszystkie styki i obszary połączeń jak również przebicia za pomocą taśmy uszczelniającej i zaprawy uszczelniającej Umieścić ramę odpływu na wysokości górnej krawędzi płytek ceramicznych i unieruchomić na podłożu klejowym. W przypadku płytek o grubości większej niż 15 mm wysokość można wyrównać za pomocą elementu nasadowego. Ułożyć płytki na elemencie. Włożyć wkładkę prysznicową oraz syfon. Nałożyć kratkę ze stali nierdzewnej oraz w razie potrzeby oczyścić syfon. O czym warto wiedzieć: Odpowiednie maskownice odpływów jak również ramki nasadowe podane są w naszym programie produktów na stronie internetowej 21

22 Elementy posadzkowe Fundo Systemy prysznicowe zlicowane z posadzką Odwodnienie punktowe z zaporą przeciwogniową Alternatywnie do odpływu poziomego istnieje możliwość montażu elementów posadzkowych Fundo firmy wedi również z odpływem pionowym. Opcjonalnie istnieje również możliwość zastosowania zapory przeciwogniowej. Poniżej objaśniono odpowiednie czynności montażowe. Komponenty systemu wedi: Elementy posadzkowe Fundo wedi 610 masa klejącouszczelniająca Odpływ / maskownica odpływu Fundo wedi Nonstep Plan Fundo zestaw uszczelniający W przypadku odpływu pionowego z zaporą przeciwogniową należy wykonać otwór rdzeniowy o średnicy 16 cm. Włożyć element zabezpieczenia pożarowego zapory przeciwogniowej. Pustą przestrzeń otworu oraz element zapory przeciwogniowej zalać zaprawą wapiennocementową lub cementową. Jeśli wymagana jest izolacja akustyczna należy ułożyć płytę Nonstep Plan. Włożyć część spodnią odpływu. Przyciąć dokładnie i ułożyć wedi Nonstep Plan, jak również nakleić folię izolacyjną na krawędzie Przestrzegać wymaganej różnicy pomiędzy górną krawędzią kołnierza odpływu a górną krawędzią wycięcia, która jest niezbędna dla montażu zlicowanego z podłogą. Podłączyć odpływ wedi Fundo i wypełnić wycięcie nasypem z substancją wiążącą lub wilgotnym jastrychem. Dobrze uszczelnić i wygładzić na odpowiedniej wysokości. Skontrolować położenie odpływu poprzez luźne przyłożenie elementu wedi Fundo i w razie potrzeby dostosować położenie odpływu w świeżym nasypie. 22

23 Odwodnienie punktowe Elementy posadzkowe Fundo Systemy prysznicowe zlicowane z posadzką Ciąg dalszy czynności montażowych Włożyć pierścień do otworu ramki z tworzywa sztucznego i przykręcić zawór gwintowy z wkładką uszczelniającą. Nałożyć klej do płytek ceramicznych na całą powierzchnię spodnią elementu prysznicowego. Włożyć element prysznicowy do wycięcia na równi z powierzchnią. Okleić element posadzkowy łącznie ze stykami płyty budowlanej masą klejącouszczelniającą wedi 610 i uszczelnić Element posadzkowy należy nieznacznie obciążyć i odczekać na związanie kleju do płytek ceramicznych przez 12 godzin. Uszczelnić wszystkie styki i obszary połączeń jak również przebicia za pomocą taśmy uszczelniającej i zaprawy uszczelniającej. Umieścić ramkę odpływu na wysokości górnej krawędzi płytek ceramicznych i unieruchomić na podłożu klejowym. W przypadku płytek o grubości większej niż 15 mm wysokość można wyrównać za pomocą elementu nasadowego. O czym warto wiedzieć: Odpowiednie maskownice odpływów jak również ramki nasadowe podane są w naszym programie produktów na stronie internetowej Ułożyć płytki na elemencie. Włożyć wkładkę prysznicową oraz syfon. Nałożyć kratkę ze stali nierdzewnej oraz w razie potrzeby oczyścić syfon. 23

24 Elementy posadzkowe Fundo Systemy prysznicowe zlicowane z posadzką Odwodnienie punktowe na podłożach drewnianych Elementy posadzkowe Fundo firmy wedi mogą być stosowane nie tylko na jastrychach, lecz również na podłożach drewnianych. Poniżej zostały objaśnione czynności montażowe na przykładzie odpływu poziomego. Komponenty systemu wedi: Elementy posadzkowe Fundo wedi 610 masa klejącouszczelniająca Odpływ / maskownica odpływu Fundo Fundo zestaw uszczelniający Wyciąć odpowiedni fragment podłogi, aby móc wmontować odpływ. Zamontować element deskowania w obszarze późniejszego odpływu. Należy uwzględnić wycięcie dla rury. Podłączyć i ustawić odpływ do przewodu. Górna krawędź kołnierza odpływu powinna znajdować się na tej samej wysokości co drewniana podłoga. Zamontować z powrotem wycięty fragment podłogi. Wypełnić zaprawą deskowanie do górnej krawędzi kołnierza odpływu. Zwrócić uwagę na pełne wypełnienie w obszarze odpływu. O czym warto wiedzieć: Odpowiednie maskownice odpływów jak również ramki nasadowe podane są w naszym programie produktów na stronie internetowej 5 6a 6b Zamontować elementy odpływu do elementu Fundo. Drewnianą powierzchnię należy w razie potrzeby przed przyklejeniem brodzika Fundo zagruntować. Brodzik należy przykleić za pomocą kleju do płytek ceramicznych. Po nałożeniu masy klejącouszczelniającej wedi 610 na styki płyty należy nakleić taśmę zbrojącą wedi Tools. Bez użycia wedi 610 wszystkie styki i obszary połączeń należy uszczelnić za pomocą zestawu uszczelniającego Fundo. 24

25 Odwodnienie punktowe Elementy posadzkowe Fundo Systemy prysznicowe zlicowane z posadzką Odwodnienie punktowe z systemem podbudowy Za pomocą zestawu Fundo Primo Easy Set istnieje możliwość szybkiego i łatwego umieszczenia kabin prysznicowych zlicowanych z posadzką na odpowiedniej wysokości. Nie jest przy tym konieczne wymagające dużych nakładów pracy wypełnianie zaprawą i jastrychem. Całkowita wysokość konstrukcyjna zestawu Fundo Primo Easy Set wraz z elementem Fundo wynosi 14 cm. Komponenty systemu wedi: Fundo Primo Easy Set Element posadzkowy Fundo Odpływ / maskownica odpływu Fundo wedi 610 masa klejącouszczelniająca Fundo zestaw uszczelniający Ułożyć zestaw Fundo Primo Easy Set na równym podłożu (ewentualne nierówności wygładzić za pomocą elastycznej zaprawy średniowarstwowej). Poszczególne elementy połączyć ze sobą przy użyciu masy klejąco-uszczelniającej wedi 610. Włożyć odpływ do odpowiednio przygotowanego wgłębienia. Przykleić następnie zestaw Fundo Primo Easy Set do podłoża za pomocą masy klejącouszczelniającej wedi 610. Podłączyć odpływ do przewodu odprowadzenia wody. 5 6 O czym warto wiedzieć: Zestaw Fundo Primo Easy Set został sprawdzony w połączeniu z wedi Nonstep Plan oraz wedi Fundo pod względem izolacji akustycznej. Za pomocą tej konstrukcji uzyskuje się podwyższoną izolację akustyczną SST3 25 db (A). Zestaw Fundo Primo Easy Set jest gotowy do użytku. Teraz można zamontować element posadzkowy Fundo za pomocą masy klejącouszczelniającej wedi

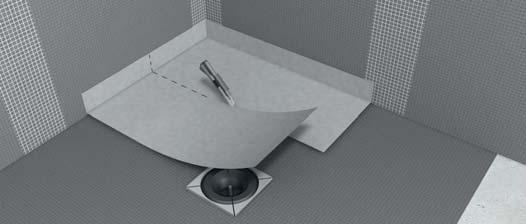

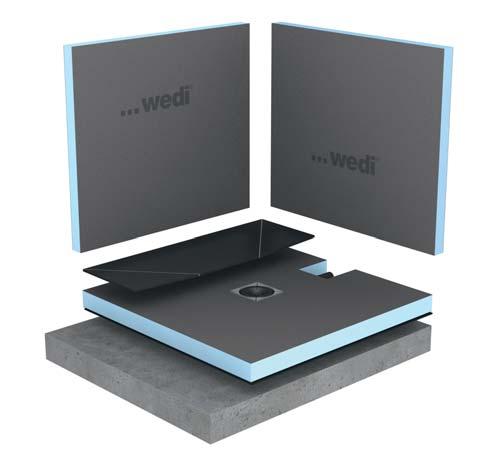

26 Elementy posadzkowe Fundo Systemy prysznicowe zlicowane z posadzką Odwodnienie punktowe ze zintegrowanym odpływem Najbardziej płaski kompletny system dla kabin prysznicowych zlicowanych z posadzką na rynku. Wraz z fabrycznie zintegrowanym odpływem grubość całego systemu wynosi tylko 65 mm. Podczas wykonywania prac modernizacyjnych, gdzie znaczenie ma każdy milimetr, innowacja ta jest absolutnie nie do pobicia. Produkt ten posiada oczywiście wszystkie zalety sprawdzonych od 27 lat produktów wedi, począwszy od zagwarantowanej w 100% wodoszczelności, a skończywszy na łatwo realizowanych zastosowaniach. Perfekcyjna modernizacja jest do osiągnięcia dzięki Fundo Plano. Komponenty systemu wedi: Fundo Plano Odpływ / maskownica odpływu Fundo Fundo zestaw uszczelniający

27 Odwodnienie punktowe Elementy posadzkowe Fundo Systemy prysznicowe zlicowane z posadzką Ciąg dalszy czynności montażowych a 8 mm 11b mm 27

28 Elementy posadzkowe specjalne Fundo Systemy prysznicowe zlicowane z posadzką Odwodnienie liniowe na podłożach cementowych Fundo Riolito i Fundo Riofino firmy wedi są elementami kabin prysznicowych zlicowanymi z posadzką z odpływem liniowym. Pozwalają one na odpływ wody prysznica wzdłuż wąskiej linii. Odwodnienie liniowe w wykonaniu Riolito umieszczone jest z boku, podczas gdy w wersji Riofino występuje na środku. Elementy posadzkowe posiadają konieczny do odpływu wody spadek. Objaśnione poniżej kolejne czynności montażowe, przedstawione na przykładzie Riolito, stosuje się dla obu rodzajów odpływów liniowych. Komponenty systemu wedi: Fundo Riolito / Riofino wedi 610 masa klejącouszczelniająca odpływ / maskownica odpływu Fundo wedi Nonstep Plan Fundo zestaw uszczelniający Wykonać wycięcie w istniejącym lub nowym jastrychu i nałożyć folię izolacyjną na krawędzie. Nałożyć folię izolacyjną na krawędzie za pomocą masy klejąco-uszczelniającej wedi 610 Alternatywa: odpływ pionowy Jeśli wymagana jest izolacja akustyczna można przyciąć i ułożyć Nonstep Plan. Przestrzegać wymaganej różnicy pomiędzy górną krawędzią kołnierza odpływu a górną krawędzią wycięcia, która jest niezbędna dla montażu zlicowanego z podłogą W przypadku odpływu pionowego należy wykonać otwór rdzeniowy o średnicy 14 cm. Jeśli wymagana jest izolacja akustyczna, można przyciąć i ułożyć Nonstep Plan. Podłączyć odpływ wedi Fundo i wypełnić wycięcie nasypem z substancją wiążącą lub wilgotnym jastrychem. Przestrzegać wymaganej różnicy pomiędzy górną krawędzią kołnierza odpływu a górną krawędzią wycięcia, która jest niezbędna dla montażu zlicowanego z podłogą. 28

29 Odwodnienie liniowe Elementy posadzkowe specjalne Fundo Systemy prysznicowe zlicowane z posadzką Ciąg dalszy czynności montażowych Wypełnić wycięcie nasypem z substancją wiążącą lub wilgotnym jastrychem. Dobrze uszczelnić i wygładzić na odpowiedniej wysokości. Przykręcić króciec odpływu za pomocą 4 śrub. Śruby należy porządnie dokręcić. Nałożyć na spód Fundo Riolito klej do płytek ceramicznych i nakleić element na podłoże. 9 10a 10b Włożyć element prysznicowy a styki dookoła uszczelnić za pomocą zestawu uszczelniającego Fundo. Następnie należy zamontować Fundo Riolito Profil. Wykorzystać dołączone listwy ogranicznikowe. Zapewniają one prawidłowe odstępy przy układaniu płytek. Alternatywnie za pomocą załączonych zacisków można zbudować ramę z profili płytkowych wokół odpływu. Zaciski należy bezwzględnie usunąć przed fugowaniem Element wyłożyć płytkami. Założyć wkładkę prysznicową i dwuczęściowy syfon. Nakręcić nakrętki nastawcze dla pokrywy. Wyregulować maskownicę na odpowiednią wysokość za pomocą nakrętek nastawczych. 29

30 Elementy posadzkowe specjalne Fundo Systemy prysznicowe zlicowane z posadzką Odwodnienie liniowe na podłożach drewnianych Elementy prysznicowe zlicowane z posadzką Fundo Riolito i Fundo Riofino firmy wedi nadają się również bardzo dobrze do montażu na podłożach drewnianych. Objaśnione poniżej kolejne czynności montażowe, przedstawione na przykładzie Riolito, stosuje się dla obu rodzajów odpływów liniowych. Komponenty systemu wedi: Fundo Riolito Odpływ / maskownica odpływu Fundo Fundo zestaw uszczelniający wedi 610 masa klejącouszczelniająca Płyta budowlana wedi Wyciąć odpowiedni fragment podłogi, aby móc wmontować odpływ. Podłączyć i ustawić odpływ do przewodu. Górna krawędź kołnierza odpływu powinna znajdować się na tej samej wysokości co drewniana podłoga. Wypełnić zaprawą deskowanie do górnej krawędzi kołnierza odpływu. Zwrócić uwagę na pełne wypełnienie w obszarze odpływu. Zamontować z wycięty fragment podłogi Drewnianą powierzchnię należy w razie potrzeby przed przyklejeniem brodzika Fundo zagruntować. Przykręcić króciec odpływu do spodu Fundo za pomocą 4 śrub. Śruby należy porządnie dokręcić. Nałożyć klej do płytek ceramicznych na spód Fundo Riolito i przykleić Fundo Riolito do podłoża. Nałożyć masę klejąco-uszczelniającą na styki płyty budowlanej. Połączenie z drewnianą podłogą należy wyrównać za pomocą płyt budowlanych wedi o grubości 50 mm. 30

31 Odwodnienie liniowe Elementy posadzkowe specjalne Fundo Systemy prysznicowe zlicowane z posadzką Ciąg dalszy czynności montażowych 9 Styki należy uszczelnić za pomocą masy klejąco-uszczelniającej wedi 610, jak również taśmy zbrojącej wedi Tools. Następnie dokonać montażu Fundo Riolito Profil. 10a Wykorzystać dołączone listwy ogranicznikowe. Zapewniają one prawidłowe odstępy przy układaniu płytek. 10b Alternatywnie za pomocą załączonych zacisków można zbudować ramę z profili płytkowych wokół odpływu. Zaciski należy bezwzględnie usunąć przed fugowaniem Element wyłożyć płytkami. Założyć wkładkę prysznicową i dwuczęściowy syfon. Nakręcić nakrętki nastawcze dla pokrywy. Wyregulować maskownicę na odpowiednią wysokość za pomocą nakrętek nastawczych. Fundo Profil Riolito Odpowiednie maskownice odpływu łącznie z akcesoriami jak również odpowiednie kliny pochyłe podane są w naszym programie produktów, a także na stronie internetowej 31

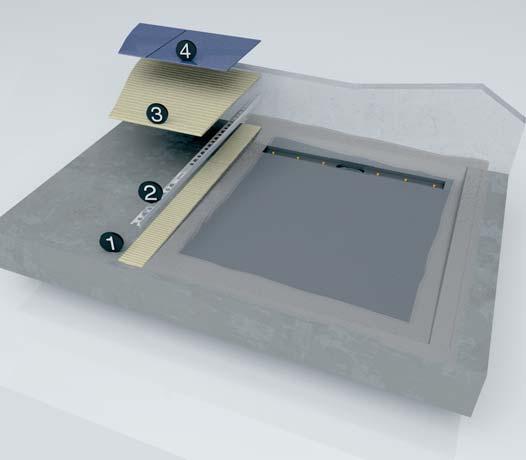

32 Elementy posadzkowe specjalne Fundo Systemy prysznicowe zlicowane z posadzką Fundo Riolito Profil Klin pochyły Profil wedi Fundo Riolito zaostał specjalnie zaprojektowany do zastosowania z elementem posadzkowym Fundo Riolito. Umożliwia on tworzenie optycznie doskonałego przejścia od spadku elementu posadzkowego do płaskiej wykładziny posadzkowej. Dostępny jest on zarówno w wykonaniu prawym i lewym, jak również w różnych wysokościach i jest bardzo łatwy w montażu. W przypadku kabin prysznicowych zlicowanych z posadzką nowy klin pochyły zapewnia doskonałe połączenie estetyki z ochroną. Komponenty systemu wedi: wedi Riolito Profil Taśma uszczelniająca wedi Tools wedi Riolito element posadzkowy Fundo zestaw uszczelniający 1a Profil Fundo Riolito jest przygotowany standardowo do użycia z elementem posadzkowym Fundo Riolito o długości 1200 mm 1b lecz można go łatwo skrócić w oznaczonym nacięciu w przypadku użycia elementu posadzkowego Fundo Riolito o długości 900 m. 2 Na alternatywne uszczelnienie (taśma uszczelniająca wedi Tools i zestaw uszczelniający Fundo) w obszarze połączenia elementu posadzkowego Fundo z jastrychem nałożyć klej do płytek ceramicznych 3 i nałożyć klin pochyły. Profil Riolito jest dostępny w wykonaniu lewym i prawym. Prawidłową stronę wyznacza się patrząc w kierunku odpływu posadzkowego. 4 Nałożyć szpachlą zębatą klej do płytek ceramicznych i docisnąć płytkę. 5 Na koniec wyłożyć płytkami ceramicznymi element posadzkowy i wypełnić fugi. Na ilustracji widoczny: profil lewy. 32

33 33 Odwodnienie liniowe

34 Elementy posadzkowe Fundo Systemy prysznicowe zlicowane z posadzką Optyczny odpływ ścienny Ponadczasowy wygląd i całkiem nowe możliwości projektowania. Absolutnie nowatorskie Fundo Riolito Discreto stanowi zwieńczenie sprawdzonego Riolito. Jako zwykły element nasadowy innowacja ta zapewnia wizualnie atrakcyjny wygląd ściany. Element nasadowy ma bardzo szerokie zastosowanie. Niezależnie od tego, czy służy jako powierzchnia do siedzenia, półka, czy po prostu jako wysunięta ścianka, pomysły projektowania są nieograniczone. Element Fundo Riolito Discreto to gwarancja perfekcyjnego wyglądu kabiny prysznicowej. Komponenty systemu wedi: Fundo Riolito Discreto Fundo Riolito Fundo zestaw uszczelniający wedi 610 masa klejącouszczelniająca Montaż wstępny elementu Riolito Discreto może zostać wykonany na wygodnej wysokości roboczej. Osadzić szare listwy ogranicznikowe, które sązawarte w zakresie dostawy elementu prysznicowego Riolito. Ustawić element Discreto i oszczędnie nałożyć masę klejąco-uszczelniającą wedi 610. (Ważne: Nakładać również na krawędzi pianki!). Nałożyć element Riolito Discreto na korytko elementu prysznicowego Riolito i docisnąć. Elementy ogranicznikowe płytek wyznaczają ograniczenie / ustawienie do przodu Skontrolować prawidłowe położenie (prostopadle do strony spodniej elementu prysznicowego Riolito). Unieruchomić element Riolito Discreto od tyłu śrubami. Dzięki temu można pracować dalej nie czekając na związanie masy klejąco-uszczelniającej wedi 610. Masę klejąco-uszczelniającą wedi 610 wyciśniętą w obszarze wewnętrznym można łatwo odciąć nożykiem po utwardzeniu. Nałożyć masę klejąco-uszczelniającą wedi 610 na stronę tylną kątownika blaszanego. 34

35 Optyczny odpływ ścienny Elementy posadzkowe Fundo Systemy prysznicowe zlicowane z posadzką Ciąg dalszy czynności montażowych 9 Wziąć do reki płytkę ceramiczną posadzki. Przyłożyć ją i zasymulować przy tym późniejszą warstwę kleju do płytek ceramicznych, np. za pomocą kawałka kartonu. Nałożyć elementy dystansowe z płyty budowlanej wedi na płytkę ceramiczną i przykleić kątownik blaszany na stronę przednią elementu Riolito Discreto. Odczekać aż do stężenia kleju (3 4 godzin). Zamontować element prysznicowy Riolito zgodnie z instrukcją montażu Riolito Aby utrzymać prawidłowy, wymagany odstęp pomiędzy płytką ceramiczną ścienną i posadzkową, należy założyć znowu elementy dystansowe tak, jak opisano uprzednio, całkiem na zewnątrz w linii z krawędzią, z zakładką na zewnątrz (patrz rys. 10). To samo dotyczy wykonania ramy z profili do płytek ceramicznych tak, jak to przedstawiono na rys a 13b 14 Zakładanie elementów dystansowych, jak opisano powyżej, obowiązuje również dla wykonania ramy do profili z płytek ceramicznych. Wybrać stronę widoczną powierzchni maskownicy ze stali szlachetnej lub strony do ułożenia płytek ceramicznych. Blachy zawieszenia włożyć do otworów po krótkiej stronie maskownicy w ten sposób, aby haki były ustawione do tyłu (od strony widocznej). Należy bezwarunkowo sprawdzić jeszcze raz prawidłowe, należyte osadzenie oraz kierunek, ponieważ po obłożeniu płytkami ceramicznymi strony widocznej późniejsza korekta nie jest już możliwa. Nałożyć szablon ustawczy otworem do bocznego zamocowania i lekko poluzować śruby. Ustawić zawieszenie tak, aby szablon przylegał w linii do płytki ceramicznej ściennej i dochodził do płytki ceramicznej posadzki 15 przy czym wyrównana pozycja tylnej krawędzi szablonu z krawędzią przednią zawieszenia zapewnia prawidłowe pionowe położenie. Następnie zamocować ostatecznie zawieszenie za pomocą klucza imbusowego. 16 Należy wcisnąć zasuwki (zakres dostawy nr 8) na widoczne pręty gwintowane. 17 Na koniec należy zawiesić maskownicę. Zostanie ona zatrzaśnięta w sposób słyszalny poprzez lekkie dociśnięcie na górnej krawędzi. 35
