TUB-RD jest zestawem do prysznica okrągłego składającym się z następujących części: DECO-AE TUB-BORD 50 TUB-BAS-S/ TUB-BAW-S TUB-UBORD 50

Transkrypt

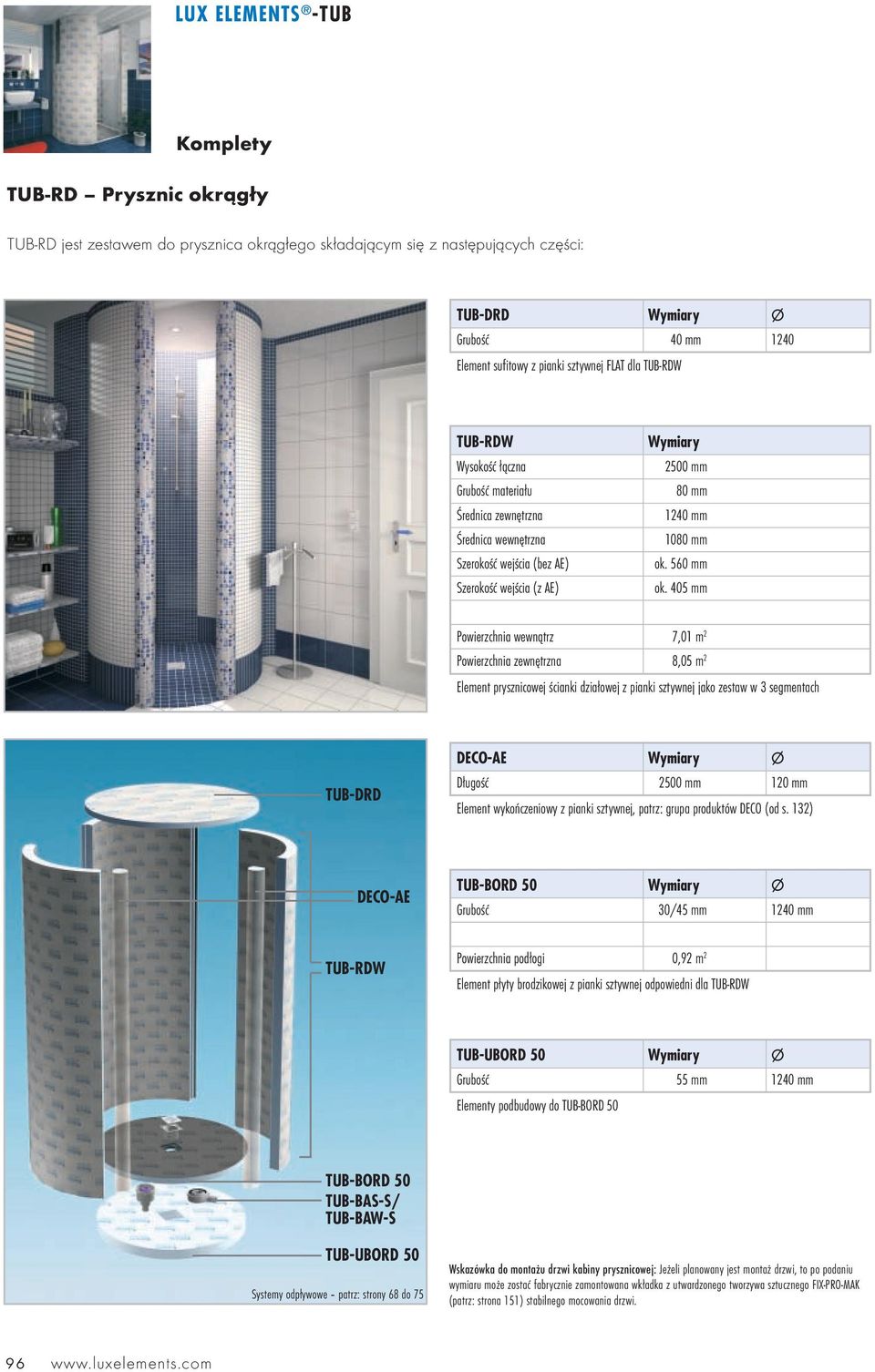

1 Komplety TUB-RD Prysznic okrągły TUB-RD jest zestawem do prysznica okrągłego składającym się z następujących części: TUB-DRD Grubość 40 mm 1240 Element sufitowy z pianki sztywnej FLAT dla TUB-RDW TUB-RDW Wysokość łączna Grubość materiału Średnica zewnętrzna Średnica wewnętrzna Szerokość wejścia (bez AE) Szerokość wejścia (z AE) 2500 mm 80 mm 1240 mm 1080 mm ok. 560 mm ok. 405 mm Powierzchnia wewnątrz 7,01 m 2 Powierzchnia zewnętrzna 8,05 m 2 Element prysznicowej ścianki działowej z pianki sztywnej jako zestaw w 3 segmentach TUB-DRD DECO-AE Długość 2500 mm 120 mm Element wykończeniowy z pianki sztywnej, patrz: grupa produktów DECO (od s. 132) DECO-AE TUB-BORD 50 Grubość 30/45 mm 1240 mm TUB-RDW Powierzchnia podłogi 0,92 m 2 Element płyty brodzikowej z pianki sztywnej odpowiedni dla TUB-RDW TUB-UBORD 50 Grubość 55 mm 1240 mm Elementy podbudowy do TUB-BORD 50 TUB-BORD 50 TUB-BAS-S/ TUB-BAW-S TUB-UBORD 50 Systemy odpływowe patrz: strony 68 do 75 Wskazówka do montażu drzwi kabiny prysznicowej: Jeżeli planowany jest montaż drzwi, to po podaniu wymiaru może zostać fabrycznie zamontowana wkładka z utwardzonego tworzywa sztucznego FIX-PRO-MAK (patrz: strona 151) stabilnego mocowania drzwi. 96

2 TUB-RD Daszki Dla TUB-RD dostępne są daszki we wzorach FLAT oraz CLASSIC. LUX ELEMENTS -TUB-DRD (Design FLAT) LUX ELEMENTS -TUB-DCRD (Design CLASSIC) Wysokość łączna (daszek + TUB-RDW) wynosi: Design FLAT: 2540 mm Design CLASSIC: 2600 mm 97

3 TUB-RD Akcesoria TUB-PA Panel zaokrąglony na odwrocie pasujący do TUB-RDW z wmontowanymi taśmami FIX-PRO-MAK do umocowania pręta oraz akcesoriów. TUB-PA TUB-KIT RD Do montażu TUB-RD oferowane są odpowiednie zestawy montażowe, zarówno do składania z płytą brodzikową LUX ELEMENTS (TUB- KIT-RDM), jak również bez podłoża (TUB-KIT-RDO). TUB-KIT-RDM TUB-KIT-RDO TUB-RD Dla TUB-RD dostępne są odpowiednie akcesoria, np. faseta pusta do przyłączenia do ściany oraz regał. Informacje odnośnie ww. elementów znajdują się w grupie produktów DECO (od strony 132). TUB-RD + DECO (od s. 132) 98

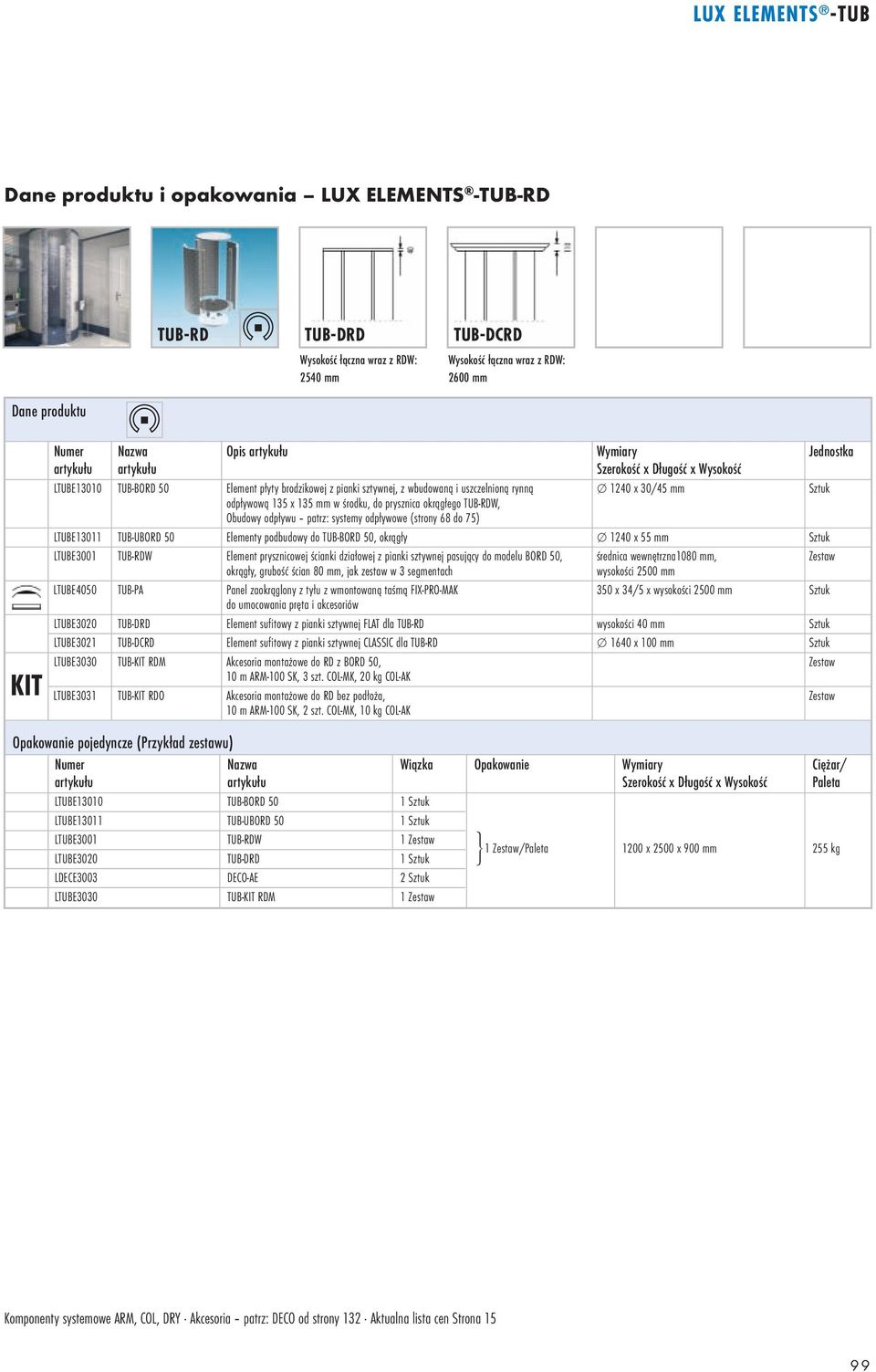

4 Dane produktu i opakowania LUX ELEMENTS -TUB-RD Dane produktu TUB-RD TUB-DRD TUB-DCRD Wysokość łączna wraz z RDW: 2540 mm Wysokość łączna wraz z RDW: 2600 mm Numer Nazwa Opis artykułu Jednostka artykułu artykułu Szerokość x Długość x Wysokość LTUBE13010 TUB-BORD 50 Element płyty brodzikowej z pianki sztywnej, z wbudowaną i uszczelnioną rynną 1240 x 30/45 mm Sztuk odpływową 135 x 135 mm w środku, do prysznica okrągłego TUB-RDW, LTUBE13011 TUB-UBORD 50 Elementy podbudowy do TUB-BORD 50, okrągły 1240 x 55 mm Sztuk LTUBE3001 TUB-RDW Element prysznicowej ścianki działowej z pianki sztywnej pasujący do modelu BORD 50, średnica wewnętrzna1080 mm, Zestaw okrągły, grubość ścian 80 mm, jak zestaw w 3 segmentach wysokości 2500 mm LTUBE4050 TUB-PA Panel zaokrąglony z tyłu z wmontowaną taśmą FIX-PRO-MAK 350 x 34/5 x wysokości 2500 mm Sztuk do umocowania pręta i akcesoriów LTUBE3020 TUB-DRD Element sufitowy z pianki sztywnej FLAT dla TUB-RD wysokości 40 mm Sztuk LTUBE3021 TUB-DCRD Element sufitowy z pianki sztywnej CLASSIC dla TUB-RD 1640 x 100 mm Sztuk LTUBE3030 TUB-KIT RDM Akcesoria montażowe do RD z BORD 50, Zestaw 10 m ARM-100 SK, 3 szt. COL-MK, 20 kg COL-AK LTUBE3031 TUB-KIT RDO Akcesoria montażowe do RD bez podłoża, Zestaw 10 m ARM-100 SK, 2 szt. COL-MK, 10 kg COL-AK Opakowanie pojedyncze (Przykład zestawu) Numer Nazwa Wiązka Opakowanie Ciężar/ artykułu artykułu Szerokość x Długość x Wysokość Paleta LTUBE13010 TUB-BORD 50 1 Sztuk LTUBE13011 TUB-UBORD 50 1 Sztuk LTUBE3001 TUB-RDW 1 Zestaw 1 Zestaw/Paleta 1200 x 2500 x 900 mm 255 kg LTUBE3020 TUB-DRD 1 Sztuk LDECE3003 DECO-AE 2 Sztuk LTUBE3030 TUB-KIT RDM 1 Zestaw Komponenty systemowe ARM, COL, DRY Akcesoria patrz: DECO od strony 132 Aktualna lista cen Strona 15 99

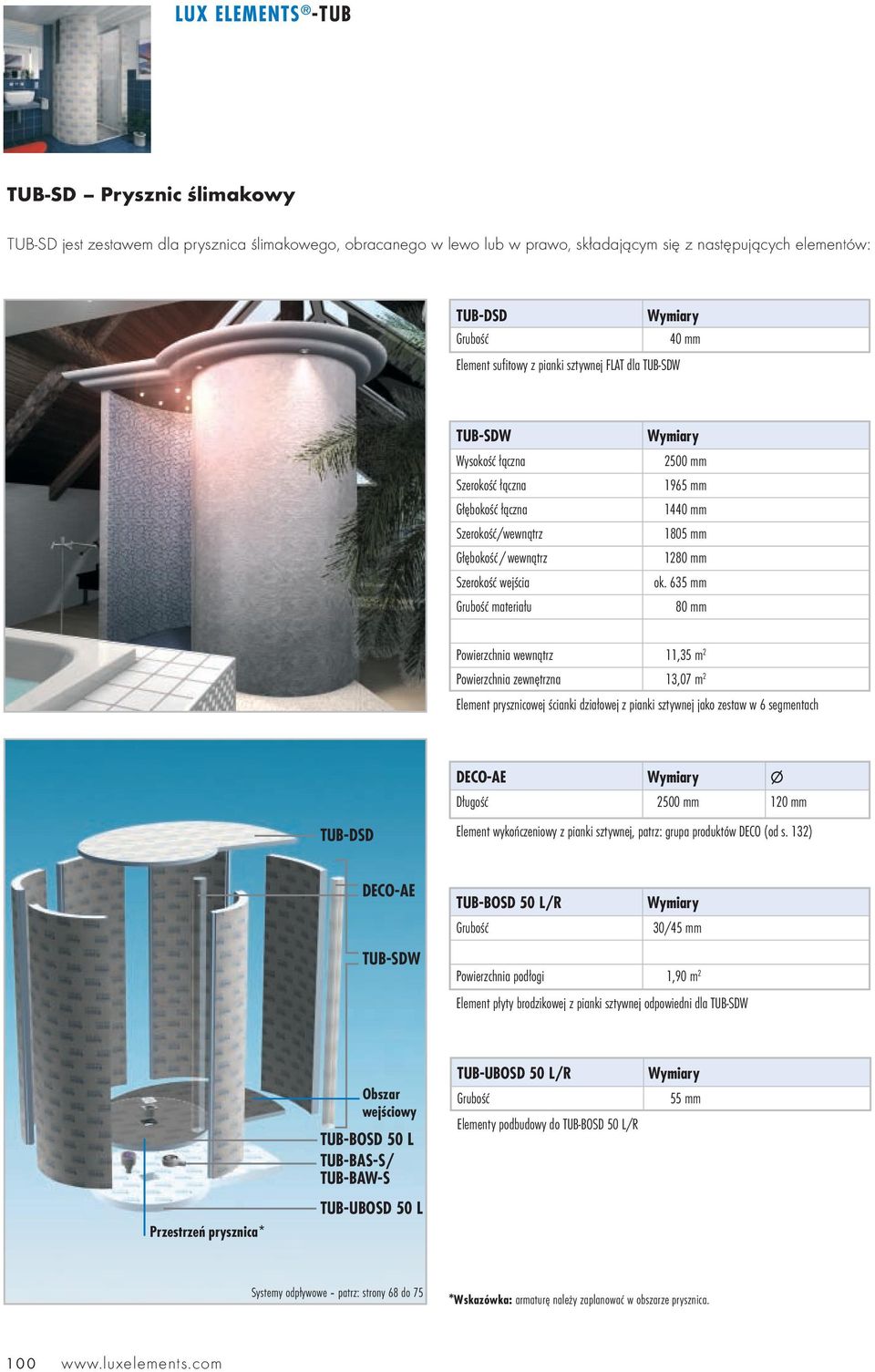

5 TUB-SD Prysznic ślimakowy TUB-SD jest zestawem dla prysznica ślimakowego, obracanego w lewo lub w prawo, składającym się z następujących elementów: TUB-DSD Grubość 40 mm Element sufitowy z pianki sztywnej FLAT dla TUB-SDW TUB-SDW Wysokość łączna Szerokość łączna Głębokość łączna Szerokość/wewnątrz Głębokość / wewnątrz Szerokość wejścia Grubość materiału 2500 mm 1965 mm 1440 mm 1805 mm 1280 mm ok. 635 mm 80 mm Powierzchnia wewnątrz 11,35 m 2 Powierzchnia zewnętrzna 13,07 m 2 Element prysznicowej ścianki działowej z pianki sztywnej jako zestaw w 6 segmentach TUB-DSD DECO-AE Długość 2500 mm 120 mm Element wykończeniowy z pianki sztywnej, patrz: grupa produktów DECO (od s. 132) DECO-AE TUB-SDW TUB-BOSD 50 L/R Grubość 30/45 mm Powierzchnia podłogi 1,90 m 2 Element płyty brodzikowej z pianki sztywnej odpowiedni dla TUB-SDW Przestrzeń prysznica* Obszar wejściowy TUB-BOSD 50 L TUB-BAS-S/ TUB-BAW-S TUB-UBOSD 50 L TUB-UBOSD 50 L/R Grubość Elementy podbudowy do TUB-BOSD 50 L/R 55 mm Systemy odpływowe patrz: strony 68 do 75 *Wskazówka: armaturę należy zaplanować w obszarze prysznica

6 TUB-SD Daszki Dla TUB-SD dostępne są daszki we wzorach FLAT oraz CLASSIC. LUX ELEMENTS -TUB-DSD (Design FLAT) LUX ELEMENTS -TUB-DCSD (Design CLASSIC) Wysokość łączna (daszek + TUB-SDW) wynosi: Design FLAT: 2540 mm Design CLASSIC: 2600 mm 101

7 TUB-SD Akcesoria TUB-PA Panel zaokrąglony na odwrocie pasujący do TUB-SDW z wmontowanymi wzmocnieniami FIX-PRO-MAK do umocowania pręta oraz akcesoriów. TUB-PA TUB-KIT RD Do montażu TUB-SD oferowane są odpowiednie zestawy montażowe, zarówno do składania z płytą brodzikową LUX ELEMENTS (TUB- KIT-SDM), jak również bez podłoża (TUB-KIT-SDO). TUB-KIT-SDM TUB-KIT-SDO 102

8 Dane produktu i opakowania LUX ELEMENTS -TUB-SD TUB-SD L L TUB-DSD Wysokość łączna inkl. SDW: 2540 mm TUB-DCSD Wysokość łączna inkl. SDW: 2600 mm Dane produktu L R Numer Nazwa Opis artykułu Jednostka artykułu artykułu Szerokość x Długość x Wysokość LTUBE12010 TUB-BOSD 50 L Element płyty brodzikowej z pianki sztywnej, z wbudowaną i uszczelnioną ramą 1950 x 1440 x 30/45 mm Sztuk odpływową 135 x 135 mm, obracany w lewo, do prysznica ślimakowego TUB-SDW, Powierzchnia podłogi 1,90 m 2 LTUBE12011 TUB-UBOSD 50 L Elementy podbudowy do TUB-BOSD 50 L obracany w lewo 1950 x 1440 x 55 mm Sztuk LTUBE12110 TUB-BOSD 50 R Element płyty brodzikowej z pianki sztywnej, z wbudowaną i uszczelnioną ramą 1950 x 1440 x 30/45 mm Sztuk odpływową 135 x 135 mm, obracany w prawo, do prysznica ślimakowego TUB-SDW, Powierzchnia podłogi 1,90 m 2 LTUBE12111 TUB-UBOSD 50 R Elementy podbudowy do TUB-BOSD 50 R obracany w prawo 1950 x 1440 x 55 mm Sztuk LTUBE2000 TUB-SDW Element prysznicowej ścianki działowej z pianki sztywnej odpowiedni do BOSD 50 prawy i lewy, wysokości 2500 mm Zestaw forma ślimaka, grubość ścian 80 mm, jako zestaw w 6 segmentach LTUBE4050 TUB-PA Panel zaokrąglony z tyłu z wmontowaną taśmą FIX-PRO-MAK 350 x 34/5 x wysokości 2500 mm Sztuk do umocowania pręta i akcesoriów LTUBE2220 TUB-DSD Element sufitowy z pianki sztywnej FLAT dla TUB-SD grubość 40 mm Sztuk LTUBE2221 TUB-DCSD R Element sufitowy z pianki sztywnej CLASSIC dla TUB-SD obracany w prawo 2365 x 1840 x 100 mm Sztuk LTUBE2222 TUB-DCSD L Element sufitowy z pianki sztywnej CLASSIC dla TUB-SD obracany w lewo 2365 x 1840 x 100 mm Sztuk LTUBE2030 TUB-KIT SDM Akcesoria montażowe do SD z BOSD 50, Zestaw 30 m ARM-100 SK, 7 szt. COL-MK, 40 kg COL-AK LTUBE2031 TUB-KIT SDO Akcesoria montażowe do SD bez podłoża, Zestaw 30 m ARM-100 SK, 4 szt. COL-MK, 15 kg COL-AK Opakowanie pojedyncze (Przykład zestawu) Numer Nazwa Wiązka Opakowanie Ciężar/ artykułu artykułu Szerokość x Długość x Wysokość Paleta LTUBE12010/LTUBE12110 TUB-BOSD 50 L/TUB-BOSD 50 R 1 Sztuk LTUBE12011/LTUBE12111 TUB-UBOSD 50 L/TUB-UBOSD 50 R 1 Sztuk LTUBE2000 TUB-SDW 1 Zestaw 1 Zestaw/Paleta 1200 x 2500 x 900 mm 260 kg LTUBE2220 TUB-DSD 1 Sztuk LDECE3003 DECO-AE 2 Sztuk LTUBE2030 TUB-KIT SDM 1 Zestaw Komponenty systemowe ARM, COL, DRY Akcesoria patrz: DECO od strony 132 Aktualna lista cen Strona

9 TUB-RSE Prysznic narożny o zmniejszonej powierzchni TUB-RSE jest zestawem dla prysznica narożnego o zmniejszonej powierzchni z dwoma przestawianymi ścianami. Dostępny do wyboru z dwoma wysokimi ściankami lub jedną wysoką i jedną niską z półką. TUB-RSE H Wysokość łączna Szerokość łączna Głębokość łączna Szerokość/wewnątrz Głębokość/wewnątrz Szerokość wejścia Grubość materiału 2500 mm 1850 mm 1130 mm 1770 mm 1050 mm 640 mm 80 mm Powierzchnia wewnątrz 6,20 m 2 Powierzchnia zewnętrzna 6,43 m 2 2 elementy prysznicowych ścianek działowych z pianki sztywnej (każdy o wys mm) w zestawie. DECO-AE TUB-RSE H TUB- RSE A TUB-RSE A Wysokość łączna Szerokość łączna ścian Szerokość łączna półki Głębokość łączna Szerokość/wewnątrz Głębokość/wewnątrz Szerokość wejścia Grubość materiału 2500 mm 1850 mm 1955 mm 1130 mm 1770 mm 1050 mm 640 mm 80 mm Powierzchnia wewnątrz 4,59 m 2 Powierzchnia zewnętrzna 4,98 m 2 2 elementy prysznicowych ścianek działowych z pianki sztywnej (2500 mm, 1200 mm + półka) w zestawie. DECO-AE Długość 2500 mm 120 mm Patrz: grupa produktów DECO (od s. 132). W przypadku użytkowania półki nie jest możliwe korzystanie z DECO-AE po stronie półwysokiej. TUB-BORSE 50 L/R Grubość 30/45 mm Przestrzeń prysznica* Obszar wejściowy TUB-BORSE 50 L TUB-BAS-S/ TUB-BAW-S TUB-UBORSE 50 L Systemy odpływowe patrz: strony 68 do 75 Powierzchnia podłogi 1,67 m 2 Element pyty brodzikowej z pianki sztywnej odpowiedni dla TUB-RSE H oraz TUB-RSE A TUB-UBORSE 50 L/R Grubość 55 mm Elementy podbudowy do TUB-BORSE 50 L/R *Wskazówka: armaturę należy zaplanować w obszarze prysznica

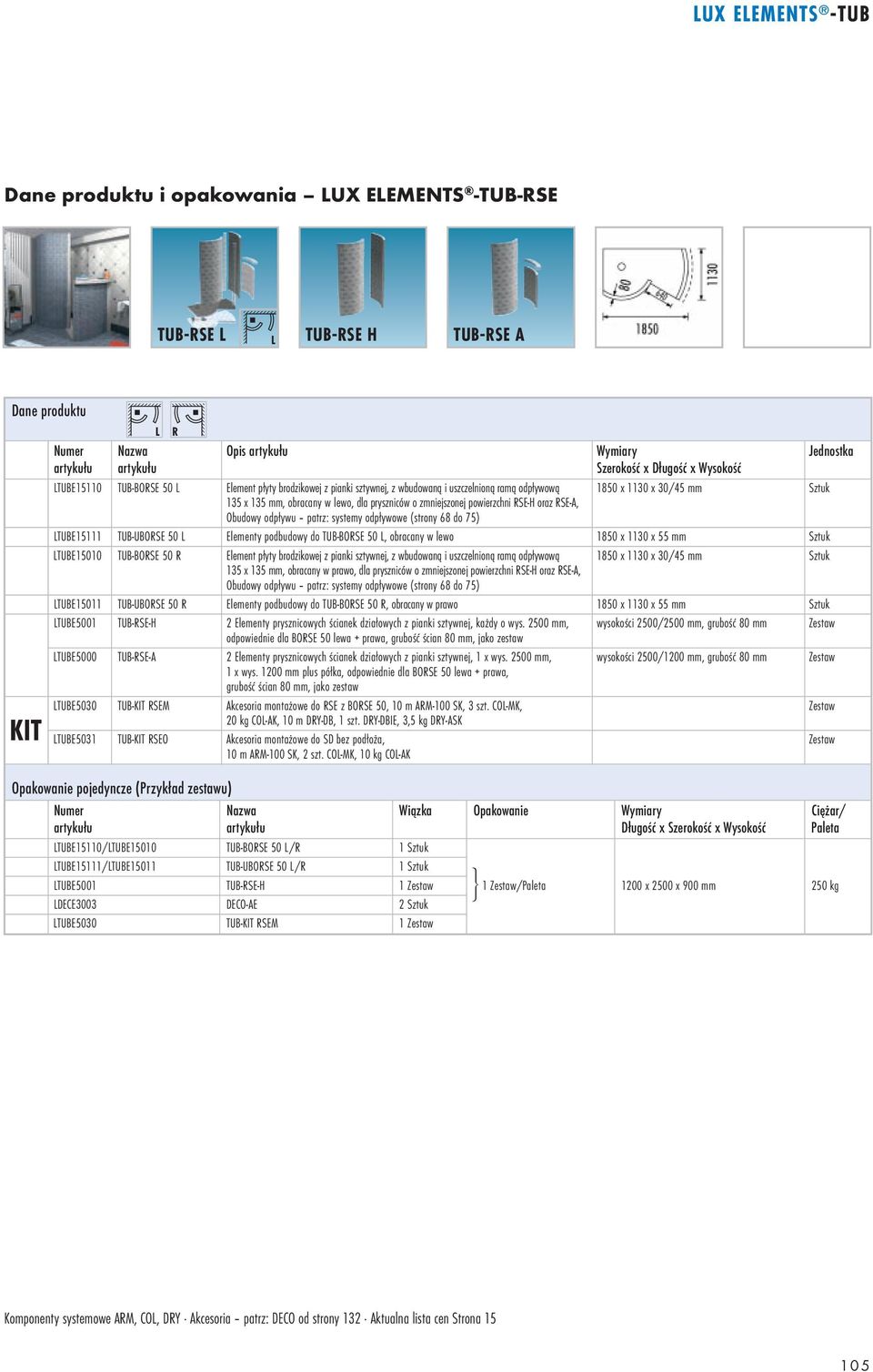

10 Dane produktu i opakowania LUX ELEMENTS -TUB-RSE TUB-RSE L TUB-RSE H TUB-RSE A L Dane produktu L R Numer Nazwa Opis artykułu Jednostka artykułu artykułu Szerokość x Długość x Wysokość LTUBE15110 TUB-BORSE 50 L Element płyty brodzikowej z pianki sztywnej, z wbudowaną i uszczelnioną ramą odpływową 1850 x 1130 x 30/45 mm Sztuk 135 x 135 mm, obracany w lewo, dla pryszniców o zmniejszonej powierzchni RSE-H oraz RSE-A, LTUBE15111 TUB-UBORSE 50 L Elementy podbudowy do TUB-BORSE 50 L, obracany w lewo 1850 x 1130 x 55 mm Sztuk LTUBE15010 TUB-BORSE 50 R Element płyty brodzikowej z pianki sztywnej, z wbudowaną i uszczelnioną ramą odpływową 1850 x 1130 x 30/45 mm Sztuk 135 x 135 mm, obracany w prawo, dla pryszniców o zmniejszonej powierzchni RSE-H oraz RSE-A, LTUBE15011 TUB-UBORSE 50 R Elementy podbudowy do TUB-BORSE 50 R, obracany w prawo 1850 x 1130 x 55 mm Sztuk LTUBE5001 TUB-RSE-H 2 Elementy prysznicowych ścianek działowych z pianki sztywnej, każdy o wys mm, wysokości 2500/2500 mm, grubość 80 mm Zestaw odpowiednie dla BORSE 50 lewa + prawa, grubość ścian 80 mm, jako zestaw LTUBE5000 TUB-RSE-A 2 Elementy prysznicowych ścianek działowych z pianki sztywnej, 1 x wys mm, wysokości 2500/1200 mm, grubość 80 mm Zestaw 1 x wys mm plus półka, odpowiednie dla BORSE 50 lewa + prawa, grubość ścian 80 mm, jako zestaw LTUBE5030 TUB-KIT RSEM Akcesoria montażowe do RSE z BORSE 50, 10 m ARM-100 SK, 3 szt. COL-MK, Zestaw 20 kg COL-AK, 10 m DRY-DB, 1 szt. DRY-DBIE, 3,5 kg DRY-ASK LTUBE5031 TUB-KIT RSEO Akcesoria montażowe do SD bez podłoża, Zestaw 10 m ARM-100 SK, 2 szt. COL-MK, 10 kg COL-AK Opakowanie pojedyncze (Przykład zestawu) Numer Nazwa Wiązka Opakowanie Ciężar/ artykułu artykułu Długość x Szerokość x Wysokość Paleta LTUBE15110/LTUBE15010 TUB-BORSE 50 L/R 1 Sztuk LTUBE15111/LTUBE15011 TUB-UBORSE 50 L/R 1 Sztuk LTUBE5001 TUB-RSE-H 1 Zestaw 1 Zestaw/Paleta 1200 x 2500 x 900 mm 250 kg LDECE3003 DECO-AE 2 Sztuk LTUBE5030 TUB-KIT RSEM 1 Zestaw Komponenty systemowe ARM, COL, DRY Akcesoria patrz: DECO od strony 132 Aktualna lista cen Strona

11 TUB-JUNIOR TUB-JUNIOR jest zestawem do prysznica narożnego w dwóch rozmiarach z drzwiami szklanymi. Dzięki części TUB-JA można zwiększyć wielkość wersji standardowej TUB-JS. TUB-JS Wysokość łączna 2500 mm Szerokość łączna 1260 mm Głębokość łączna 1000 mm Szerokość/wewnątrz 1175 mm Głębokość/wewnątrz 920 mm Szerokość wejścia ok. 650 mm Grubość materiału 80 mm Powierzchnia wewnątrz 3,08 m 2 Powierzchnia zewnętrzna 3,40 m 2 Element prysznicowej ścianki działowej z pianki sztywnej jako zestaw w 2 segmentach TUB-JS TUB-JS + TUB-JA Wysokość łączna 2500 mm Szerokość łączna 1450 mm Głębokość łączna 1000 mm Szerokość/wewnątrz 1370 mm Głębokość/wewnątrz 920 mm Szerokość wejścia ok. 650 mm Grubość materiału 80 mm Powierzchnia wewnątrz 3,66 m 2 Powierzchnia zewnętrzna 3,98 m 2 Element prysznicowej ścianki działowej z pianki sztywnej jako zestaw w 2 segmentach + Element dodatkowy TUB-JA TUB-DOOR-BS Szerokość szkła Wysokość szkła Rozmiar zabudowy wysokość Drzwi szklane ESG 8 mm 683 mm 1895 mm 690 mm TUB-JS TUB-BAS-S/ TUB-BAW-S TUB- DOOR-BS TUB- BOJS R TUB-UBOJS R TUB-BOJS L/R TUB-UBOJS L/R Grubość 30/45 mm 55 mm Powierzchnia podłogi 1,09 m 2 Element płyty brodzikowej z pianki sztywnej/elementy podbudowy do TUB-JS TUB-BOJSA L/R TUB-UBOJSA L/R Grubość 30/45 mm 55 mm Powierzchnia podłogi 1,27 m 2 Element płyty brodzikowej z pianki sztywnej/elementy podbudowy do TUB-JS + TUB-JA Do zaokrąglenia narożników do ściany lub wewnątrz TUB-JUNIOR (patrz: rysunek u góry) nadają się produkty DECO-HK 100 lub DECO-HK 200, strona 134. Systemy odpływowe patrz: strony 68 do

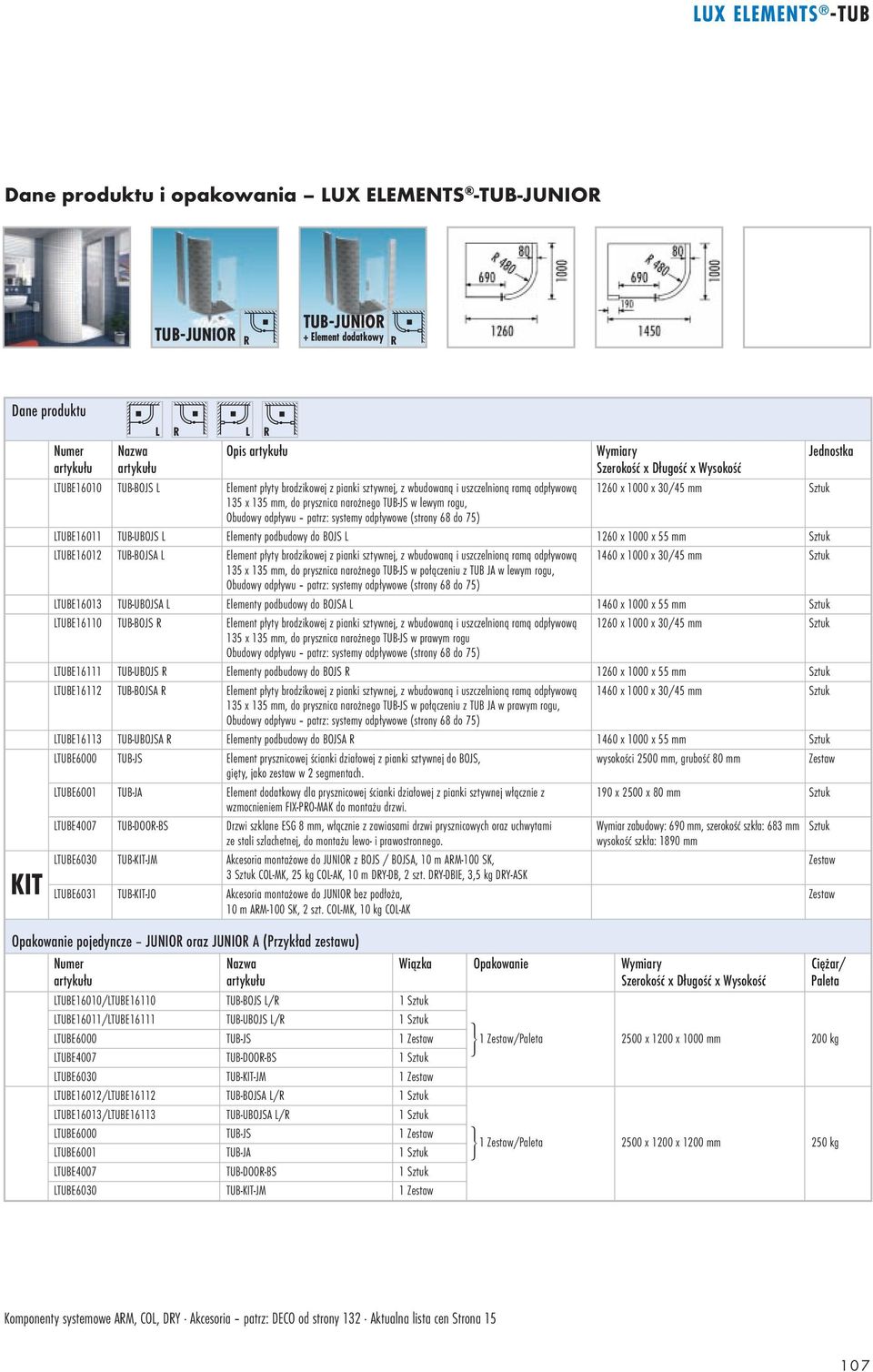

12 Dane produktu i opakowania LUX ELEMENTS -TUB-JUNIOR TUB-JUNIOR R TUB-JUNIOR + Element dodatkowy R Dane produktu L R L R Numer Nazwa Opis artykułu Jednostka artykułu artykułu Szerokość x Długość x Wysokość LTUBE16010 TUB-BOJS L Element płyty brodzikowej z pianki sztywnej, z wbudowaną i uszczelnioną ramą odpływową 1260 x 1000 x 30/45 mm Sztuk 135 x 135 mm, do prysznica narożnego TUB-JS w lewym rogu, LTUBE16011 TUB-UBOJS L Elementy podbudowy do BOJS L 1260 x 1000 x 55 mm Sztuk LTUBE16012 TUB-BOJSA L Element płyty brodzikowej z pianki sztywnej, z wbudowaną i uszczelnioną ramą odpływową 1460 x 1000 x 30/45 mm Sztuk 135 x 135 mm, do prysznica narożnego TUB-JS w połączeniu z TUB JA w lewym rogu, LTUBE16013 TUB-UBOJSA L Elementy podbudowy do BOJSA L 1460 x 1000 x 55 mm Sztuk LTUBE16110 TUB-BOJS R Element płyty brodzikowej z pianki sztywnej, z wbudowaną i uszczelnioną ramą odpływową 1260 x 1000 x 30/45 mm Sztuk 135 x 135 mm, do prysznica narożnego TUB-JS w prawym rogu LTUBE16111 TUB-UBOJS R Elementy podbudowy do BOJS R 1260 x 1000 x 55 mm Sztuk LTUBE16112 TUB-BOJSA R Element płyty brodzikowej z pianki sztywnej, z wbudowaną i uszczelnioną ramą odpływową 1460 x 1000 x 30/45 mm Sztuk 135 x 135 mm, do prysznica narożnego TUB-JS w połączeniu z TUB JA w prawym rogu, LTUBE16113 TUB-UBOJSA R Elementy podbudowy do BOJSA R 1460 x 1000 x 55 mm Sztuk LTUBE6000 TUB-JS Element prysznicowej ścianki działowej z pianki sztywnej do BOJS, wysokości 2500 mm, grubość 80 mm Zestaw gięty, jako zestaw w 2 segmentach. LTUBE6001 TUB-JA Element dodatkowy dla prysznicowej ścianki działowej z pianki sztywnej włącznie z 190 x 2500 x 80 mm Sztuk wzmocnieniem FIX-PRO-MAK do montażu drzwi. LTUBE4007 TUB-DOOR-BS Drzwi szklane ESG 8 mm, włącznie z zawiasami drzwi prysznicowych oraz uchwytami Wymiar zabudowy: 690 mm, szerokość szkła: 683 mm Sztuk ze stali szlachetnej, do montażu lewo- i prawostronnego. wysokość szkła: 1890 mm LTUBE6030 TUB-KIT-JM Akcesoria montażowe do JUNIOR z BOJS / BOJSA, 10 m ARM-100 SK, Zestaw 3 Sztuk COL-MK, 25 kg COL-AK, 10 m DRY-DB, 2 szt. DRY-DBIE, 3,5 kg DRY-ASK LTUBE6031 TUB-KIT-JO Akcesoria montażowe do JUNIOR bez podłoża, Zestaw 10 m ARM-100 SK, 2 szt. COL-MK, 10 kg COL-AK Opakowanie pojedyncze JUNIOR oraz JUNIOR A (Przykład zestawu) Numer Nazwa Wiązka Opakowanie Ciężar/ artykułu artykułu Szerokość x Długość x Wysokość Paleta LTUBE16010/LTUBE16110 TUB-BOJS L/R 1 Sztuk LTUBE16011/LTUBE16111 TUB-UBOJS L/R 1 Sztuk LTUBE6000 TUB-JS 1 Zestaw 1 Zestaw/Paleta 2500 x 1200 x 1000 mm 200 kg LTUBE4007 TUB-DOOR-BS 1 Sztuk LTUBE6030 TUB-KIT-JM 1 Zestaw LTUBE16012/LTUBE16112 TUB-BOJSA L/R 1 Sztuk LTUBE16013/LTUBE16113 TUB-UBOJSA L/R 1 Sztuk LTUBE6000 TUB-JS 1 Zestaw 1 Zestaw/Paleta 2500 x 1200 x 1200 mm 250 kg LTUBE6001 TUB-JA 1 Sztuk LTUBE4007 TUB-DOOR-BS 1 Sztuk LTUBE6030 TUB-KIT-JM 1 Zestaw Komponenty systemowe ARM, COL, DRY Akcesoria patrz: DECO od strony 132 Aktualna lista cen Strona
